Shantui SD32 бульдозер. Каталог запчастей - часть 1



前



言









本零件目录对

SD32

推土机的零件进行了综合编制。



发动机所属零件，详见发动机零件目录。



因产品改进所增减的零件，不再另行通知，请用户谅解。









FOREWORD



In this Parts Book are listed parts of bulldozer SD32 as common part

and special.

With regard to parts of engine see ”Parts Book of Engine.”

Due to continuous research and improvement, some parts may be

changed without notice. Please consult your SHANTUI distributor for

items you may require.































目    录

CONTENTS



图



号



页



数



                                                                                                          FIG.NO.    Pages

1.发动机关联部件



ENGINE  RELATED  PARTS

发动机安装

ENGINE MOUNTING

………………………………………………101…… 2～3

分动箱

DIVIDING CASE



………………………………………………………102…… 4～7

排气管及消音器

EXHAUST PIPE AND MUFFLER



…………………………………103…… 8～9

飞轮壳总成

FLYWHEEL HOUSING ASS’Y



…………………………………………104……10～11

出力装置

POWER TAKE OFF



……………………………………………………105……12～15

出力装置润滑油管



P.T.O LUBRICATING OIL PIPING

……………………………106……16～17

前支架

FRONT SUPPORT



…………………………………………………………107……  18

风扇

FAN

…………………………………………………………………………108……  19

空气滤清器及罩

AIR CLEANER AND CAP



…………………………………………109……20～23

燃油操纵杆

FUEL CONTROL LEVER

………………………………………………110……24～25

燃油操纵连杆机构

FUEL CONTROL LINKAGE



……………………………………111……26～27

减速器踏板

DECELAERATOR PEDAL

………………………………………………112……28～31

散热器

RADIATOR



………………………………………………………………113……32～37

散热器风扇防护网罩

RADIATOR FAN GUARD AND NET



……………………………114……38～41

机油冷却器

OIL COOLER



………………………………………………………115……42～43

燃油箱

FUEL TANK



……………………………………………………………116……44～45

燃油管路

FUEL PIPING



…………………………………………………………117……46～47

电气系统(1/2)

ELECTRICAL SYSTEM



……………………………………………118……48～49

电气系统(2/2)

ELECTRICAL SYSTEM



……………………………………………119……50～51

仪表箱

INSTRUMENT BOX



…………………………………………………………120……52～53

继电器与保险丝盒

RELAY AND FUEL BOX



………………………………………121……54～55

蓄电池与电池继电器 BATTERY AND RELAY SWITCH



…………………………122……56～57





图



号



页



数



                                                                                                                                FIG.NO. Pages



2.变矩器及传动机构



TORQUE CONVERTOR AND TRANSMISSION

万向节

UNIVERSAL JOINT



…………………………………………………………201…60～61

变矩器外壳及调节阀

TORQUE CONVERTER HOUSING AND REGULATOR VALVE

…………202…62～67

涡轮轴及导轮

TURBINE SHAFT AND STATOR

………………………………………203…68～71

变速箱壳

TRANSMISSION CASE



……………………………………………………204…72～73

变速箱齿轮与轴(1/2)

 TRANSMISSION GEAR AND SHAFT

………………………205…74～79

变速箱齿轮与轴(2/2)

 TRANSMISSION GEAR AND SHAFT



…………………………206…80～85

增速箱

TRANSFER CASE



……………………………………………………………207…86～89

变速控制阀

TRANSMISSION CONTROL VALVE



………………………………………208…90～95

盖与阀控制杆

COVER AND VALVE CONTROL LEVER



………………………………209…96～99

润滑阀

LUBRICATING VALVE



………………………………………………………210…100～101

变速操纵杆(1/2)

TRANSMISSION CONTROL LEVER

………………………………211…102～105

变速操纵杆(2/2)

TRANSMISSION CONTROL LEVER

………………………………212…106～109

变速油泵

TRANSMISSION PUMP



……………………………………………………213…110～111

精滤器

TRANSMISSION OIL FILTER

…………………………………………………214…112～113

液力变矩器管路系统

TORQUE CONVERTER PIPING

…………………………………215…114～117

变速箱管路系统

TORQFLOW TRANSMISSION PIPING



………………………………216…118～121



3.转向装置及终传动



STEERING EQUIPMENT AND FINAL DRIVE

后桥箱及主机架

STEERING CASE AND MAIN FRAME



…………………………301…124～125

加油器及油尺

OIL FILTER AND LEVEL GAUGE



……………………………………302…126～127

伞齿轮及轴

BEVEL GEAR AND SHAFT





……………………………………………303…128～129

转向离合器

STEERING CLUTCH

……………………………………………………304…130～131

制动带和联动装置

BRAKE BAND AND LINKAGE

……………………………………305…132～135

制动助力器

BRAKE BOOSTER



………………………………………………………306…136～139

转向控制杆

STEERING CONTROL LEVER

……………………………………………307…140～143

制动踏板

BRAKE PEDAL



…………………………………………………………308…144～145

制动连杆

BRAKE LINKAGE



…………………………………………………………309…146～149



图



号



页



数



                                                                                                                            FIG.NO.    Pages



停车锁杆

PARKING BRAKE LEVER



…………………………………………………310…150～153

转向油泵

STEERING PUMP



…………………………………………………………311…154～155

粗滤器总成

STRAINER ASS’Y

……………………………………………………312…156～157

转向控制阀

STEERING CONTROL VALVE

……………………………………………313…158～161

安全阀 SAFETY

VALVE



……………………………………………………………314…162～163

制动器管路系统

BRAKE PIPING SYSTEM

…………………………………………315…164～167

转向管路系统（1/2）

STEERING OIL PIPING SYSTEM



……………………………316…168～171

转向管路系统（2/2）

STEERING OIL PIPING SYSTEM

……………………………317…172～173

终传动箱

FINAL DRIVE CASE

………………………………………………………318…174～177

终传动齿轮轴和链轮

FINAL DRIVE GEAR SHAFT AND SPROCKET

…………………319…178～181



4.履带装置



TRACK EQUIPMENT

台车架 TRACK FRAME



……………………………………………………………401…184～187

涨紧装置 RECOIL SPRING



………………………………………………………402…188～191

台车架盖 TRACK FRAME COVER



…………………………………………………403…192～195

支重轮防护装置 TRACK ROLLER GUARD



………………………………………404…196～197

引导轮 FRONT IDLER



……………………………………………………………405…198～201

支重轮 TRACK ROLLER



…………………………………………………………406…202～203

托轮 CARRIER ROLLER   ………………………………………………………407…204～205

履带(主销型)(标准) TRACK SHOE(MASTER PIN TYPE)(STD) ………………408…206～207



5.防护装置



GUARD EQUIPMENT

散热器防护装置

RADIATOR GUARD

………………………………………………501…210～211

发动机防护罩

ENGINE HOOD



……………………………………………………502…212～213

翼板

FENDER

……………………………………………………………………503…214～215

支撑架

SUPPORT

…………………………………………………………………504…216～217

后盖

REAR COVER



…………………………………………………………………505…218～221

地板

FLOOR PLATE

………………………………………………………………506…222～223

侧护罩

SIDE COVER



………………………………………………………………507…224～225

底护板

BOTTOM GUARD



……………………………………………………………508…226～227



图



号



页



数



                                                                                                                                  FIG.NO.    Pages



司机座

OPERATOR’S SEAT

…………………………………………………………509…228～229

平衡梁

EQUALIZER  BAR



……………………………………………………………510…230～231

油缸支架

CYLINDER  STAY

………………………………………………………511…232～233

牵引装置

DRAWBAR



…………………………………………………………………512…234～235



6.工作装置



WORK EQUIPMENT

工作油泵总成

HYDRAULIC PUMP ………………………………………………………………

601…238～239

液压油箱(1/2)

HYDRAULIC TANK  ……………………………………………………………602

…240～243

液压油箱(2/2)

HYDRAULIC TANK  ……………………………………………………………

603…244～245

铲刀提升机构及松土器控制阀(1/2)

BLADE LIFT AND RIPPER CONTROL VALVE………

604

…

246～247

铲刀提升机构及松土器控制阀(2/2)

BLADE LIFT AND RIPPER CONTROL VALVE



……

605

…

248～251

铲刀倾斜控制阀

BLADE TILT CONTROL VALVE



……………………………………………

606…252～253

铲刀提升油缸

BLADE LIFT CYLINDER…………………………………………………………

607

…

254～255

快速下降阀

QUICK DROP VALVE



………………………………………………………………

608

…

256～257

铲刀倾斜油缸

BLADE TILT CYLINDER



………………………………………………………

609

…

258～261

液压管路总成(油箱到泵)

HYDRAULIC PIPING (TANK TO PUMP)



 ………………………

610

…

262～263

液压管路系统(用于铲刀提升)(1/2)

 HYDRAULIC PIPING



………………………………

611

…

264～267

液压管路系统(用于铲刀提升)(2/2)

 HYDRAULIC PIPING  ………………………………

612…268～271

液压管路系统(用于铲刀倾斜及松土器)

HYDRAULIC PIPING



…………………………

613

…

272～275

液压管路系统(用于铲刀倾斜)

HYDRAULIC PIPING ………………………………………

614

…

276～277

铲刀提升机构伺服阀

BLADE LIFT SERVO VALVE



…………………………………………

615

…

278～281

铲刀倾斜和松土器伺服阀

BLADE TILT AND RIPPER SERVO VALVE ………………………

616

…

282～285

伺服阀和阀座

SERVO VALVE AND VALVE SEAT ………………………………………………

617

…

286～287

伺服阀管路系统(用于铲刀提升)

SERVO VALVE PIPING(FOR BLADE LIFT)



……………

618

…

288～291

工作装置操纵杆

WORK EQUIPMENT CONTROL LEVER…………………………………………

619

…

292～295

工作装置操纵联动机构

WORK EQUIPMENT CONTROL LINKAGE



……………………………

620

…

296～299

工作装置倾斜及松土器控制联动机构

WORK EQUIPMENT LINKAGE



………………………

621

…

300～303

测压管路

 TEST PRESSURE PIPE …………………………………………………………………

622

…

304～305





图



号



页



数



                                                                                                                                  FIG.NO.    Pages

7.附属装置控制系统



ATTACHMENT CONTROL SYSTEM

直倾铲

 STRAIGHT TILT BLADE

………………………………………………701

…

308～309



直倾铲推杆

 STRAIGHT TILT FRAME



…………………………………………702…310～313

角铲

 ANGLE BLADE



……………………………………………………………703

…

314～315

弓形架

 C-FRAME



………………………………………………………………704

…

316～317



8.可选部件

OPTIONAL PARTS

防翻滚装置支架



ROLL OVER PROTECTIVE STRUCTURE BRACKET



………………801…320～323



驾驶室 CAB



…………………………………………………………………………802…324～325

三齿松土器总成 TRIPLE-SHANK RIPPLER ASS’Y





……………………………803…326～329

松土器提升油缸 RIPPER LIFT CYLINDER



………………………………………804…330～333

松土器倾斜油缸 RIPPER TILT CYLINDER



………………………………………805…334～337

松土器选择阀 RIPPER SELECTOR VALVE



…………………………………………806…338～341

松土器管路总成 RIPPER PIPING ASS’Y



………………………………………807…342～345

松土器油缸管路 RIPPER CYLINDER PIPING



……………………………………808…346～349

单齿松土器总成 SINGLE SHANK RIPPER ASS’Y



………………………………809…350～351

松土器控制杆 RIPPER CONTROL LEVER



…………………………………………810…352～353







1













发



动



机



关



联



部



件



ENGINE RELATED PARTS































2

第

101

图       发动机安装



Fig

.

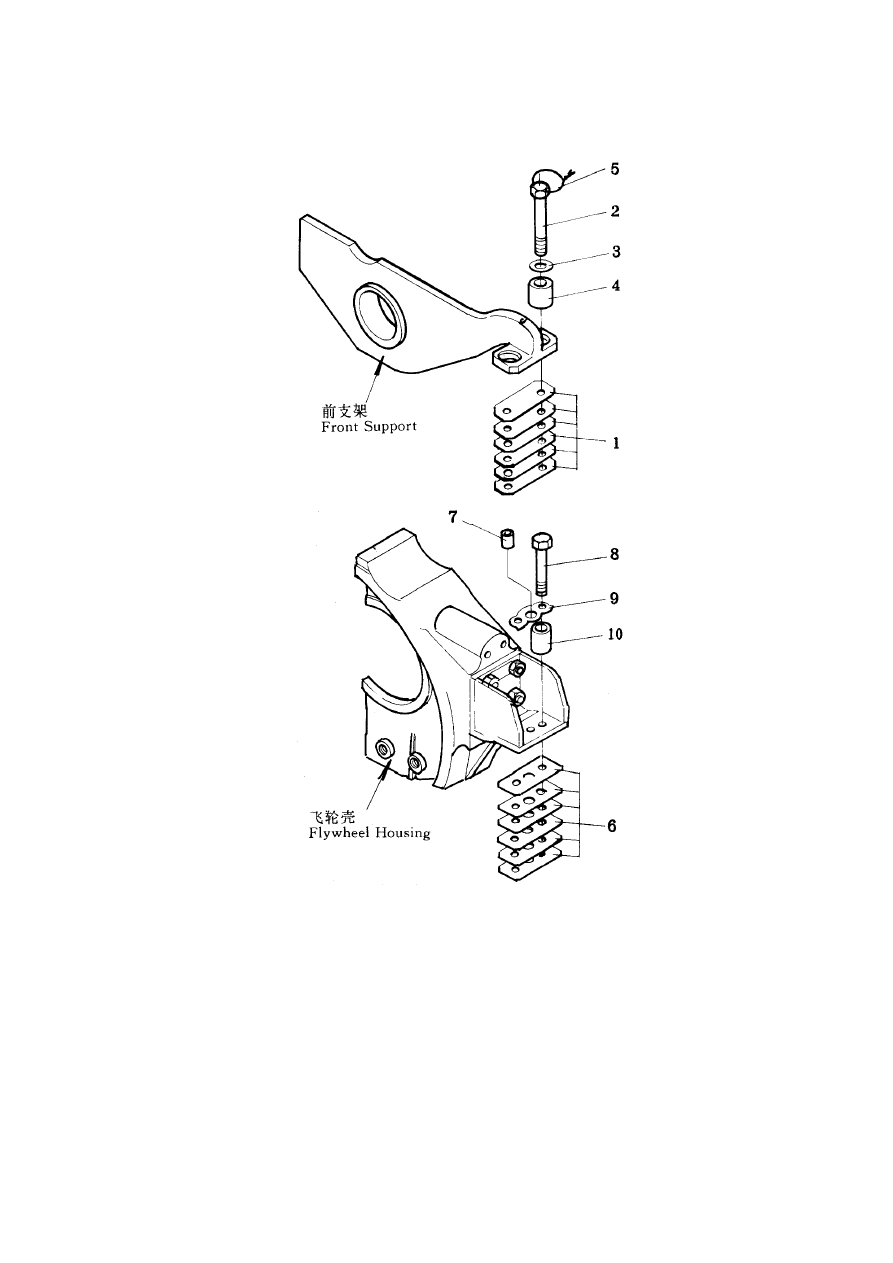

101     ENGINE MOUNTING













3

发动机安装

ENGINE MOUNTING



序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1







2

3

4

5

6







7

8

9

10



175-01-00073

☆



☆



☆



195-01-11240

01643-32260

195-01-11190

195-01-15670

175-01-00082

☆



☆



☆



198-01-11140

01011-52230

175-01-21173

195-01-11190

前部垫片组件

   front shim ass’y

垫片

1.0mm(175-01-22150)  shim 1.0mm

垫片

0.5mm(175-01-22160)  shim 0.5mm

垫片

0.2mm(175-01-22170)  shim 0.2mm

螺栓

                      bolt

垫圈

                      washer

隔环

           spacer

锁紧钢丝

              wire, lock

后部垫片组件

   rear shim ass’y

垫片

1.0mm(175-01-21141)  shim 1.0mm

垫片

0.5mm(175-01-21151)  shim 0.5mm

垫片

0.2mm(175-01-21161)  shim 0.2mm

销

                          pin, dowel

螺栓

                      bolt

止动垫片

              shim, lock

隔环

           spacer

2

3

1

2

4

4

4

2

2

3

1

2

2

4

2

4





















4



                   第

102

图     分 动 箱

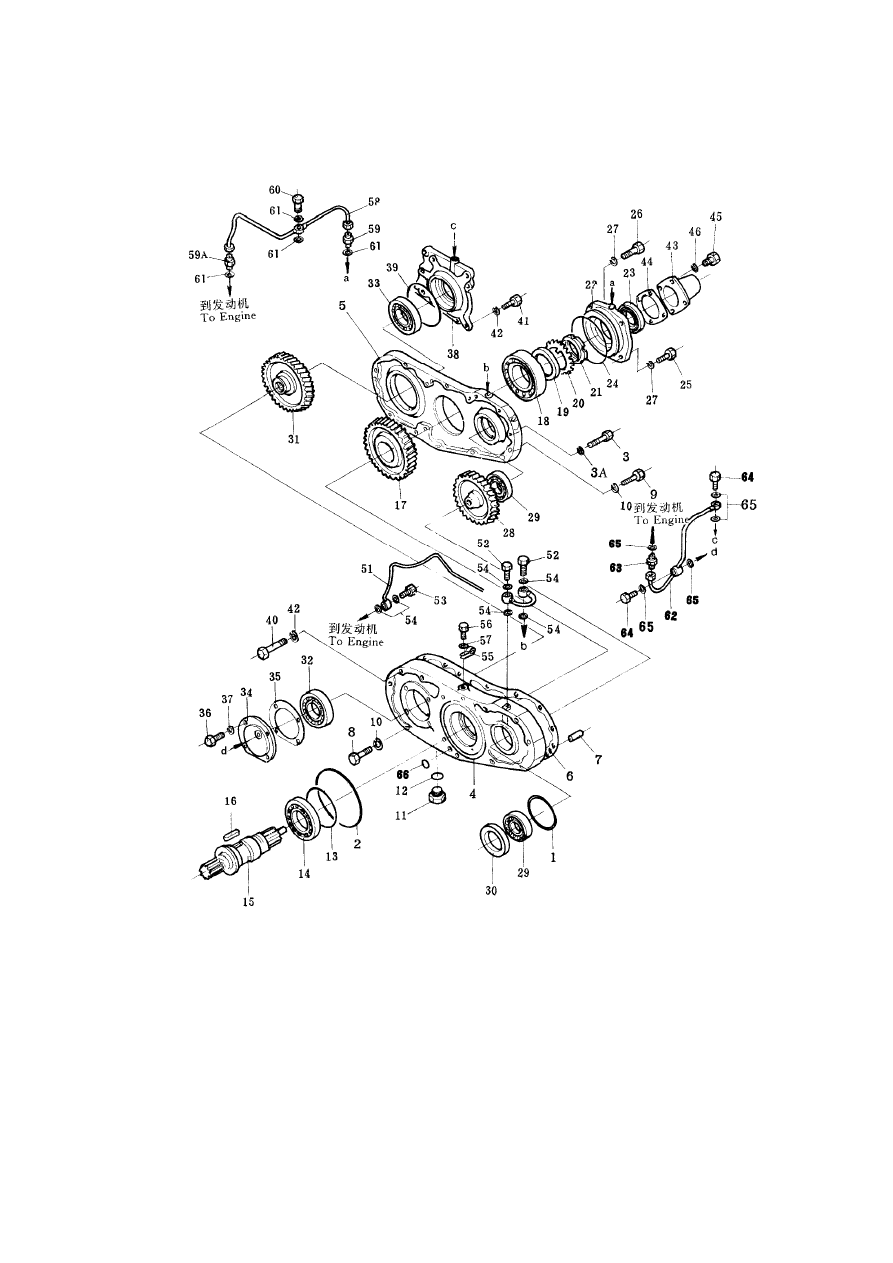

Fig.102   DIVIDING CASE

















5

分动箱

DIVIDING CASE



序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1

2

3

3A



4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

07000-02105

07000-05195

01011-31205

01602-01236

175-38-C1000

154-01-12111

175-38-11110

154-01-12130

04020-01204

01010-51275

01010-51250

01602-01236

07044-12412

07002-02434

150-21-22180

154-01-12280

154-01-12221

04000-02050

154-01-12230

06040-06314

154-01-12240

01658-16823

01530-06814

154-01-12250

07012-00060

07000-05150

01010-51230

01010-51230

01602-21236

154-01-12310

06040-06209

154-01-12320

175-38-11120

06040-06212

O

型圈

                O-ring

O

型圈

                O-ring

螺栓

                    bolt

垫圈

                    washer

动力输出组件

    power take off ass’y

壳体

                    case

壳体

                    case

壳体垫片

            gasket, case

定位销

        pin, dowel

螺栓

                    bolt

螺栓

                    bolt

垫圈

                    washer

磁性螺塞

      plug, magnetic

O

型圈

                O-ring

卡环

                    ring, snap

轴承

                    bearing

轴

                        shaft

键

                        key

齿轮

                    gear

轴承

                    bearing

隔套

                    collar

锁紧垫圈

      washer, lock

螺母

                    nut

盖

                        cover

油封

                    seal, oil

O

型圈

                O-ring

螺栓

                    bolt

螺栓

                    bolt

垫圈

                    washer

齿轮

                    gear

轴承

                    bearing

环

                        ring

齿轮

                    gear

轴承

                    bearing

1

1

10

10

1

1

1

1

2

2

2

4

1

1

1

1

1

2

1

1

1

1

1

1

1

1

2

2

4

1

2

1

1

1





6

第

102

图    分 动 箱

   Fig.102   DIVIDING CASE













7

分动箱

DIVIDING CASE

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

33

34

35

36

37

38

39

40

41

42

43

44

45

46

51

52

53

54

55

56

57

58

59

59A

60

61

62

63

64

65

66

06040-06312

154-01-12420

154-01-12430

01010-51025

01602-01030

175-38-11130

07000-05150

01011-51205

01010-51255

01602-21236

154-01-12260

154-01-12270

01010-51025

01602-21030

154-01-12530

6600-01-3860

07206-10610

07005-01012

08036-10614

01010-51220

01602-21236

154-01-12541

154-01-12520

07211-50610

6600-01-3860

07005-01012

154-01-12552

07211-50610

6600-01-3860

07005-01012

07000-03030

轴承

                    bearing

盖

                        cover

衬垫

                    gasket

螺栓

                    bolt

弹簧垫圈

            washer, spring

壳体

                    cage

O

型圈

                O-ring

螺栓

                    bolt

螺栓

                    bolt

弹簧垫圈

            washer, spring

罩

                        cover

衬垫

                    gasket

螺栓

                    bolt

弹簧垫圈

            washer, spring

管

                        tube

连接螺栓

      bolt, joint

连接螺栓

      bolt, joint

垫

                        gasket

卡箍

                    clip

螺栓

                    bolt

弹簧垫圈

            washer, spring

管

                        tube

管接头

                nipple

管接头

                nipple

螺栓

                    bolt

垫

                        gasket

管

                        tube

管接头

                nipple

螺栓

                    bolt

垫

                        gasket

O

型圈

                O-ring

1

1

1

4

4

1

1

3

2

5

1

1

4

4

1

2

1

6

1

1

1

1

1

1

1

4

1

1

2

5

1





8



            第

103

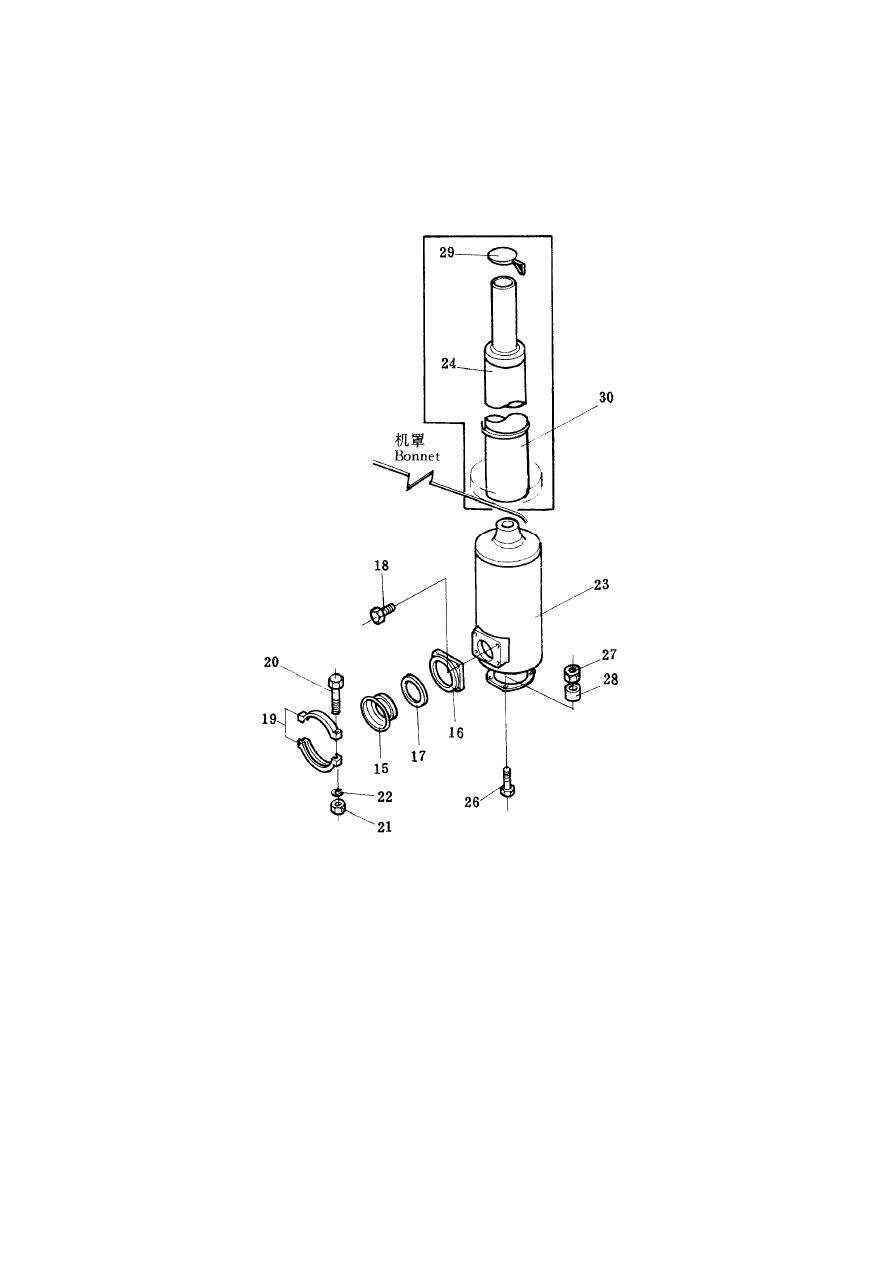

图        排气管及消音器

Fig.103   EXHAUST PIPE AND MUFFLER















9

排气管及消音器

EXHAUST PIPE AND MUFFLER

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

15

16

17

18

19

20

21

22

23

24

26

27

28

29

30



6631-11-5820

6693-12-5530

6112-13-5250

6128-11-5760

6657-11-5590

01010-30870

01580-20806

01602-00825

6710-13-5710

6710-13-5730

01050-61265

01582-01210

6678-51-9520

6710-13-5780

6502-12-1722

管接头

                joint

凸缘

                    flange

密封环

                ring, seal

螺栓

                    bolt

箍带

                    band

螺栓

                    bolt

螺帽

                    nut

垫圈

                    washer

消音器

                muffler

排气管

        pipe, exhaust

螺栓

                    bolt

螺帽

                    nut

衬垫

                    spacer

防雨帽

                cap, rain

V

形连接器

    V-connector

1

1

1

4

2

2

2

2

1

1

4

4

4

1

1





















10

                第

104

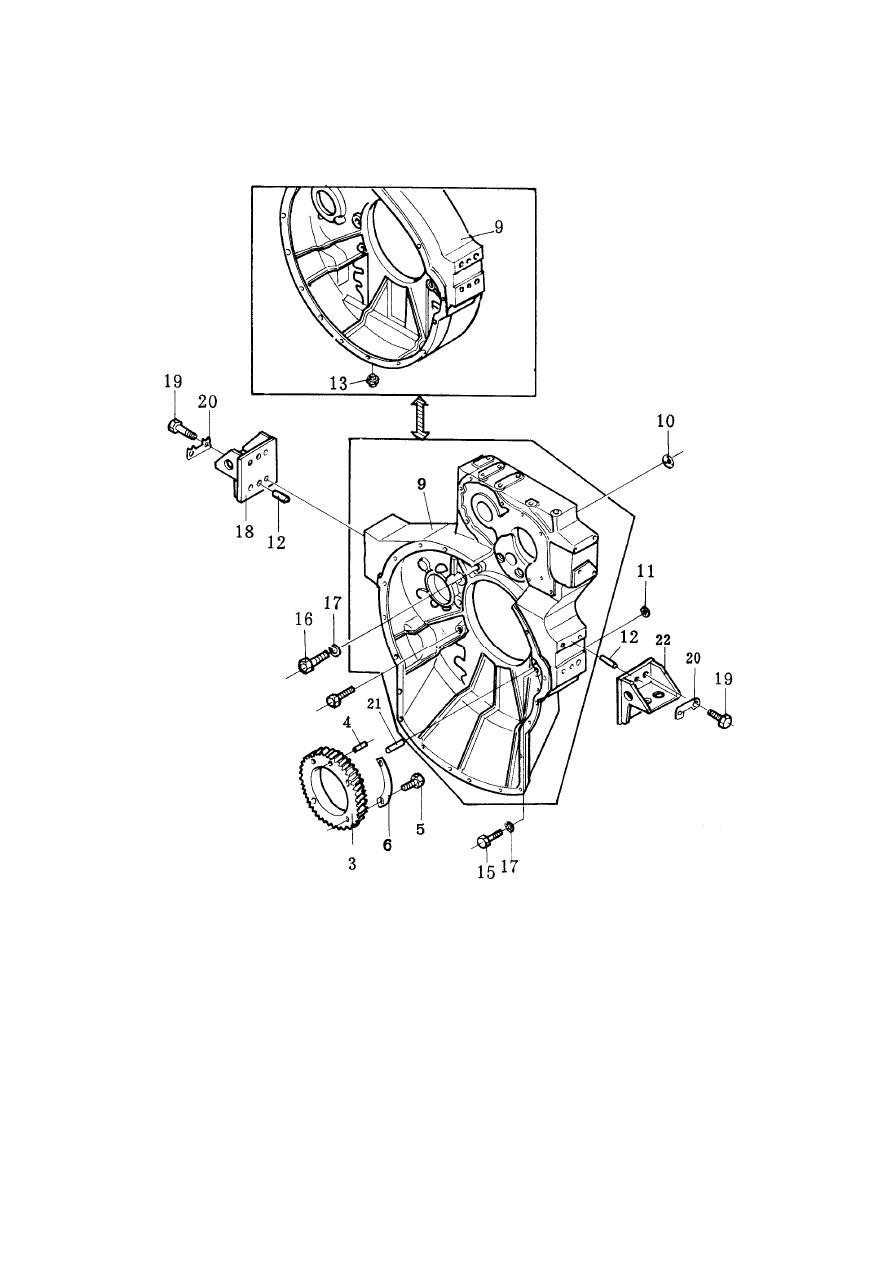

图         飞轮壳总成

Fig.104    FLYWHEEL HOUSING ASS’Y

















11

飞轮壳总成



FLYWHEEL HOUSING ASS’Y

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty



3

4

5

6

9

10

11

12

13

15

16



17

18

19

20

21



22



6710-23-4000

6623-31-1371

6623-31-1390

01010-31255

6623-31-1380

6710-23-4110

07046-15520

07046-12016

04020-01434

07042-00415

6710-23-4130

6710-23-4120

6710-23-4140

6600-01-2740

6691-23-4710

01010-31860

6710-23-4730

6710-21-C010-1

6710-21-C010-2

6691-23-4720

飞轮罩总成

   Flywheel housing ass’y

传动泵齿轮

   gear, pump drive

定位销

              pin, dowel

螺栓

                  bolt

锁板

                  plate, lock

飞轮罩

       flywheel housing

膨胀塞

       plug, expansion

膨胀塞

       plug, expansion

定位销

              pin, dowel

放泄塞

              plug, drain

螺栓

                  bolt

螺栓

                  bolt

螺栓

                  bolt

垫圈

                  washer

后支架（右）

 bracket, rear(R.H)

螺栓

                  bolt

锁板

                  plate, lock

飞轮壳与汽缸

  pin, dowel, flywheel housing

体的定位销

   to cylinder block

后支架（左）

bracket, rear(L.H)

1

1

1

4

2

1

1

4

4

1

5

2

2

9

1

8

4

1

1

1





















12

第

105

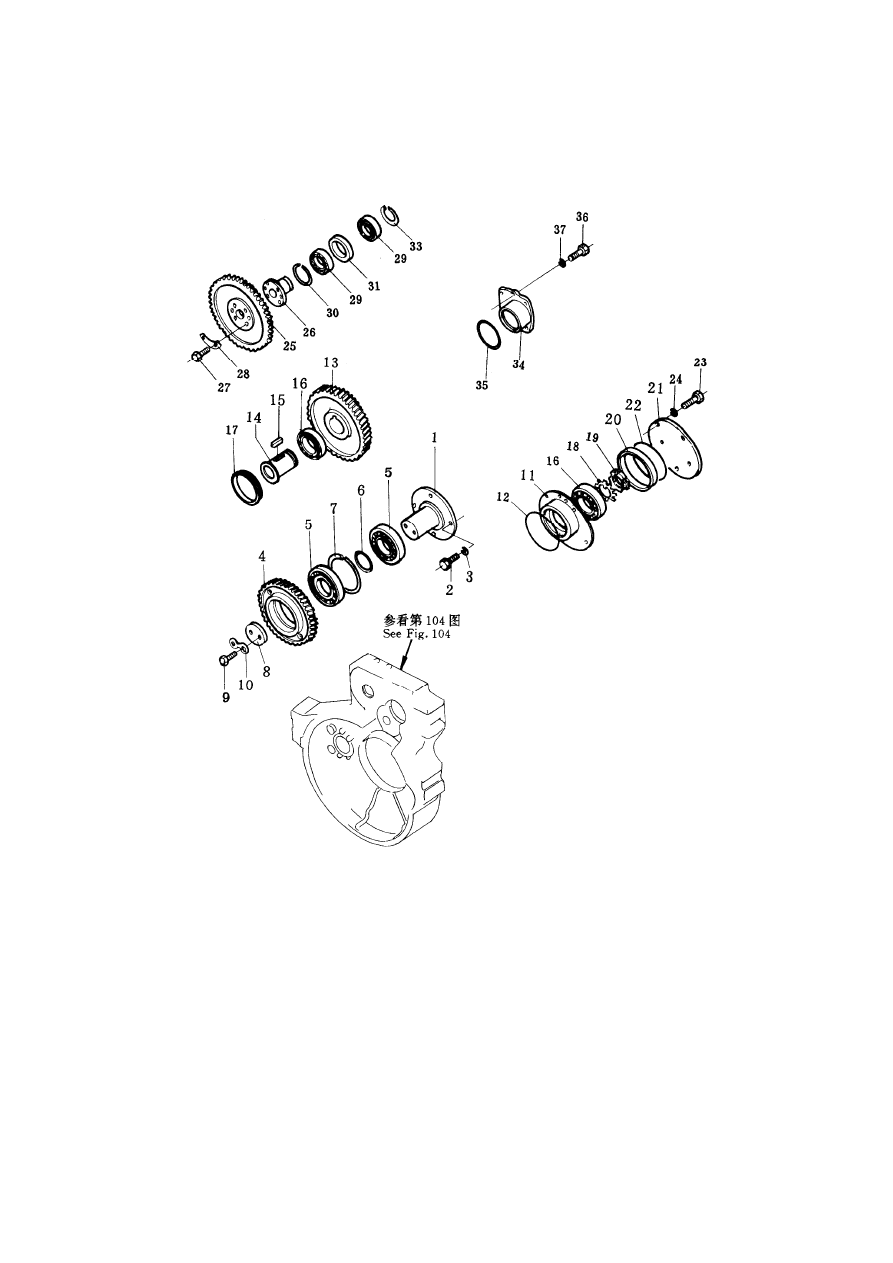

图     出力装置



Fig.105   POWER TAKE OFF













































































13

出力装置

POWER TAKE OFF

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31



6691-21-4310

01010-31435

01602-01442

6691-21-4321

06030-06310

6623-21-4330

6623-21-4350

6623-21-4340

01050-31230

6623-21-4360

6691-21-4120

07000-03145

6691-21-4160

6691-21-4170

04000-01850

06000-06214

6691-21-4190

01658-26823

01530-06814

6691-21-4130

6691-21-4140

07000-03140

01010-31035

01602-01030

6710-23-4520

6710-23-4510

01050-31020

6645-22-4550

06000-06010

04067-00080

6128-21-4540



惰轮轴

        shaft, idler gear

螺栓

                    bolt

垫圈

                    washer

惰轮

          gear, idler pump drive

径向球轴承

    bearing, radial ball

衬垫

                    spacer

开口环

                ring, snap

垫板

                    plate

螺栓

                    bolt

锁板

                    plate, lock

轴承罩

        case, bearing

O

型圈

                O-ring

泵传动齿轮

    gear, pump drive

泵传动轴

      shaft, pump drive

键

                        key

径向球轴承

    bearing, radial ball

定位环

                ring, dowel

止动垫圈

      washer, lock

螺帽

                    nut

衬垫

                    spacer

盖

                        cover

O

型圈

                O-ring

螺栓

                    bolt

垫圈

                    washer

泵传动齿轮

    gear, pump drive

轴

                        shaft

螺栓

                    bolt

锁板

                    plate, lock

径向球轴承

    bearing, radial ball

开口环

                ring, snap

衬垫

                    spacer



1

4

4

1

2

1

1

1

2

1

1

1

1

1

1

2

1

1

1

1

1

1

5

5

1

1

4

2

2

1

1







14

第

105

图     出力装置



Fig.105   POWER TAKE OFF













































































15

出力装置



POWER TAKE OFF



序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

33

34

35

36

37





04066-00050

6710-23-4410

07000-03100

01010-31045

01602-01030

开口环

                ring, snap

轴承壳

        case, bearing

O

型圈

                O-ring

螺栓

                    bolt

垫圈

                    washer

1

1

1

4

2





















16

第

106

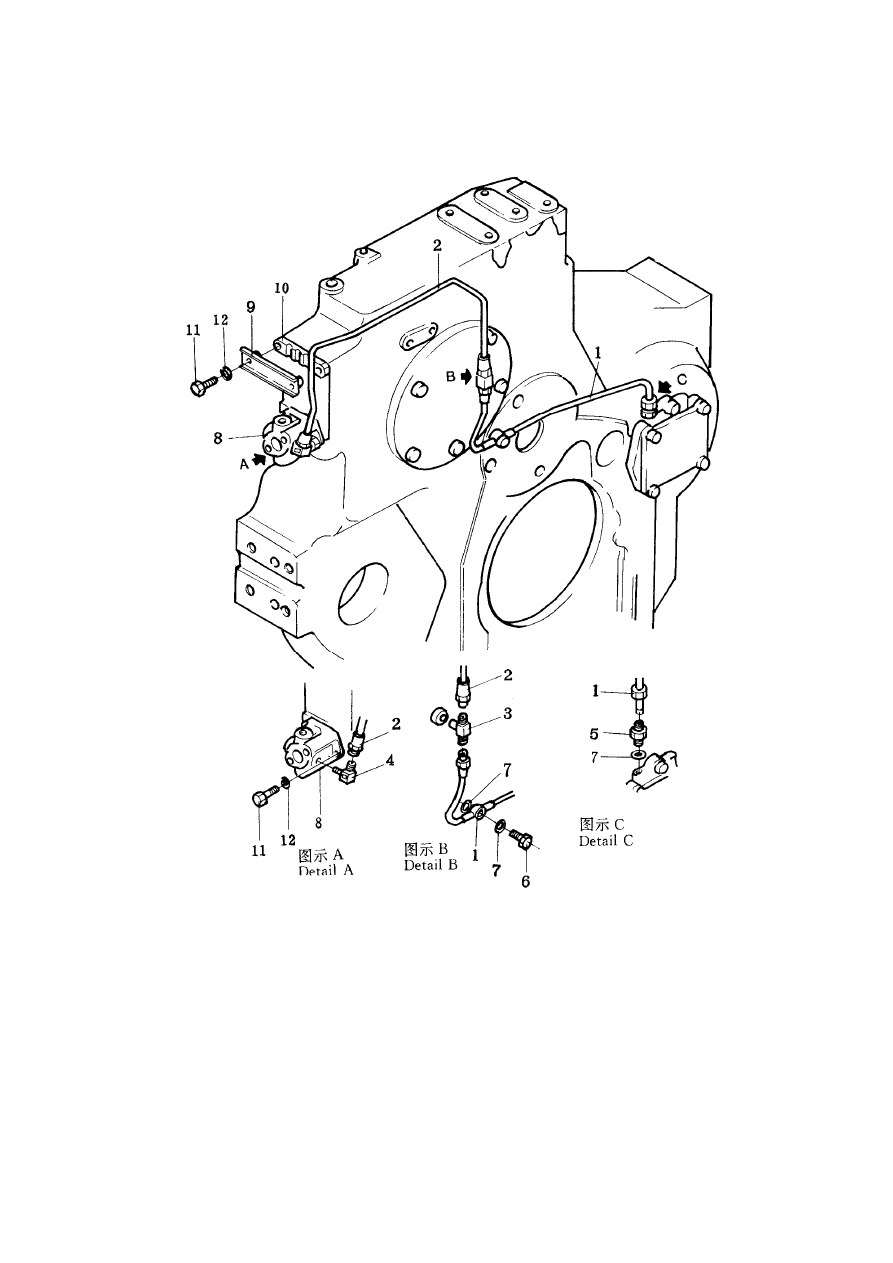

图        出力装置润滑管

Fig.106  P.T.O LUBRICATING OIL PIPING















17

出力装置润滑油管

P.T.O LUBRICATING OIL PIPING



序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1

2

3

4

5

6

7

8

9

10

11

12



6710-53-9510

6691-51-9521

6691-51-9570

07206-10610

6691-51-9580

6600-01-3860

07003-01015

6691-51-9560

6600-01-5930

6691-51-9540

01010-31030

01602-01030

管

                        pipe

管

                        pipe

“

T

”型管接头

tee

弯头

                    elbow

连接器

        connector

螺栓

                    bolt

填密垫

                gasket

分配器

                flange

夹板

                    clamp

夹板

                    clamp

螺栓

                    bolt

垫圈

                    washer

1

1

1

1

1

1

3

1

1

1

4

4























18

第

107

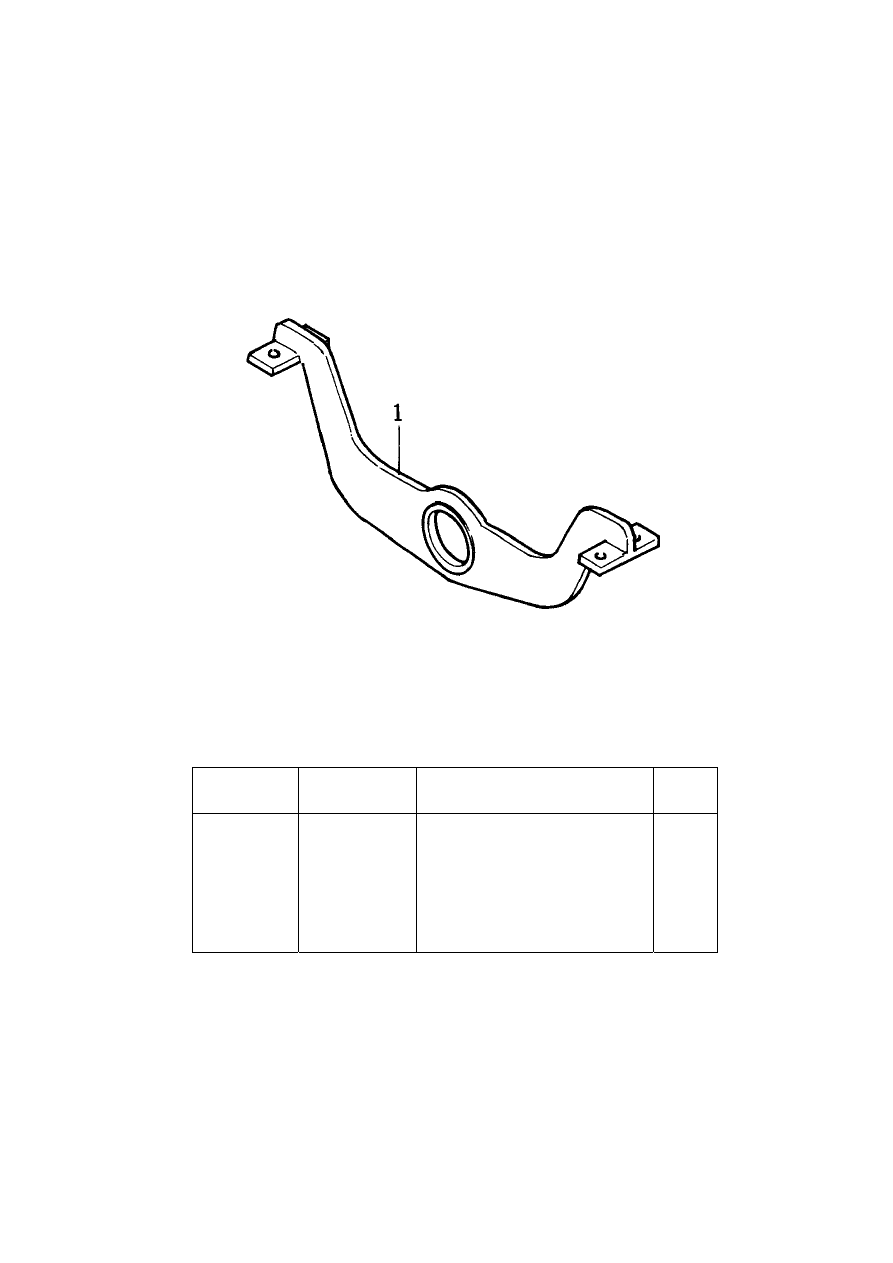

图     前支架



Fig.107  FRONT SUPPORT

















































前支架

FRONT SUPPORT

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

107-1 6710-23-3710

前支架

        support, front

1









19

第

108

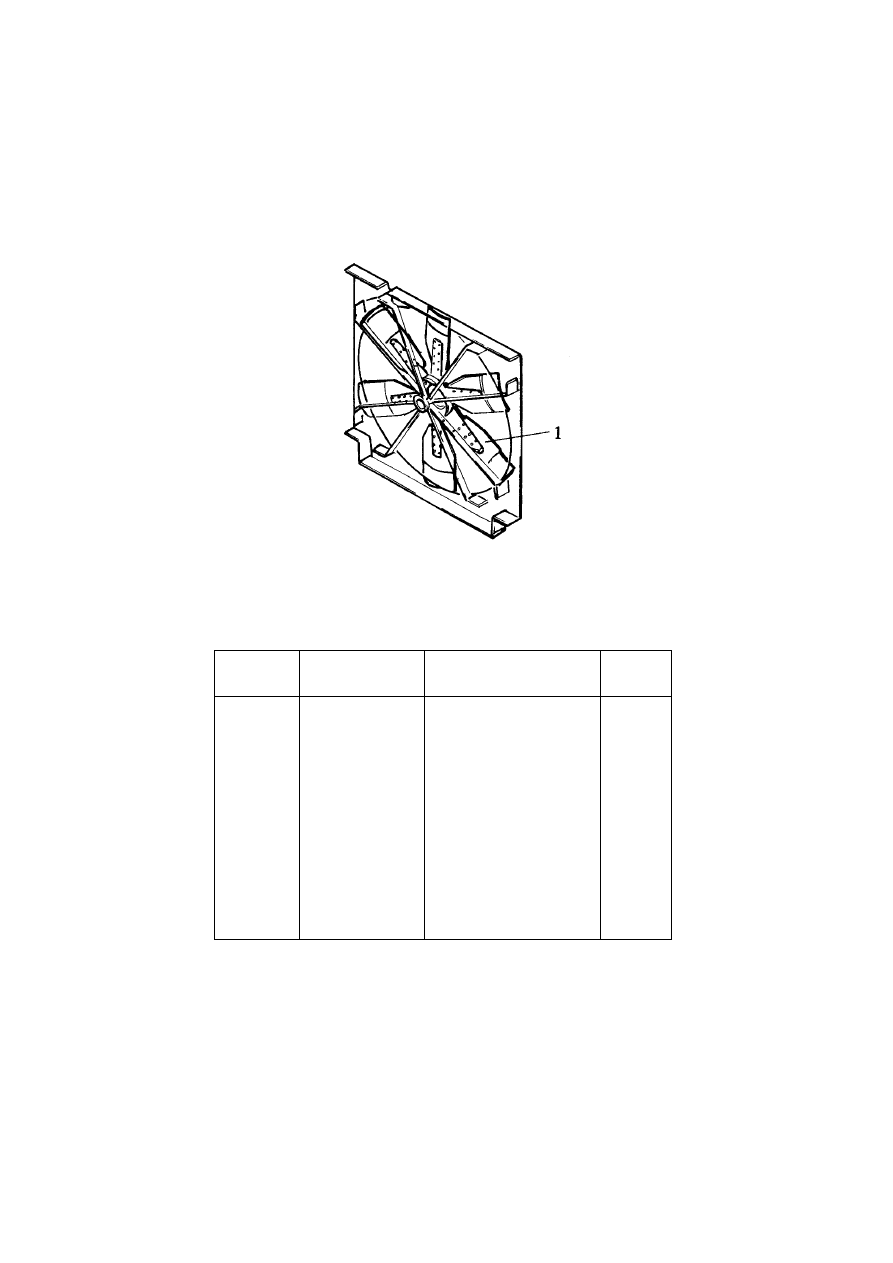

图  风扇

Fig.108    FAN







































风扇

FAN

序



号



Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1 600-613-1140

风扇

                    fan

1









20



第

109

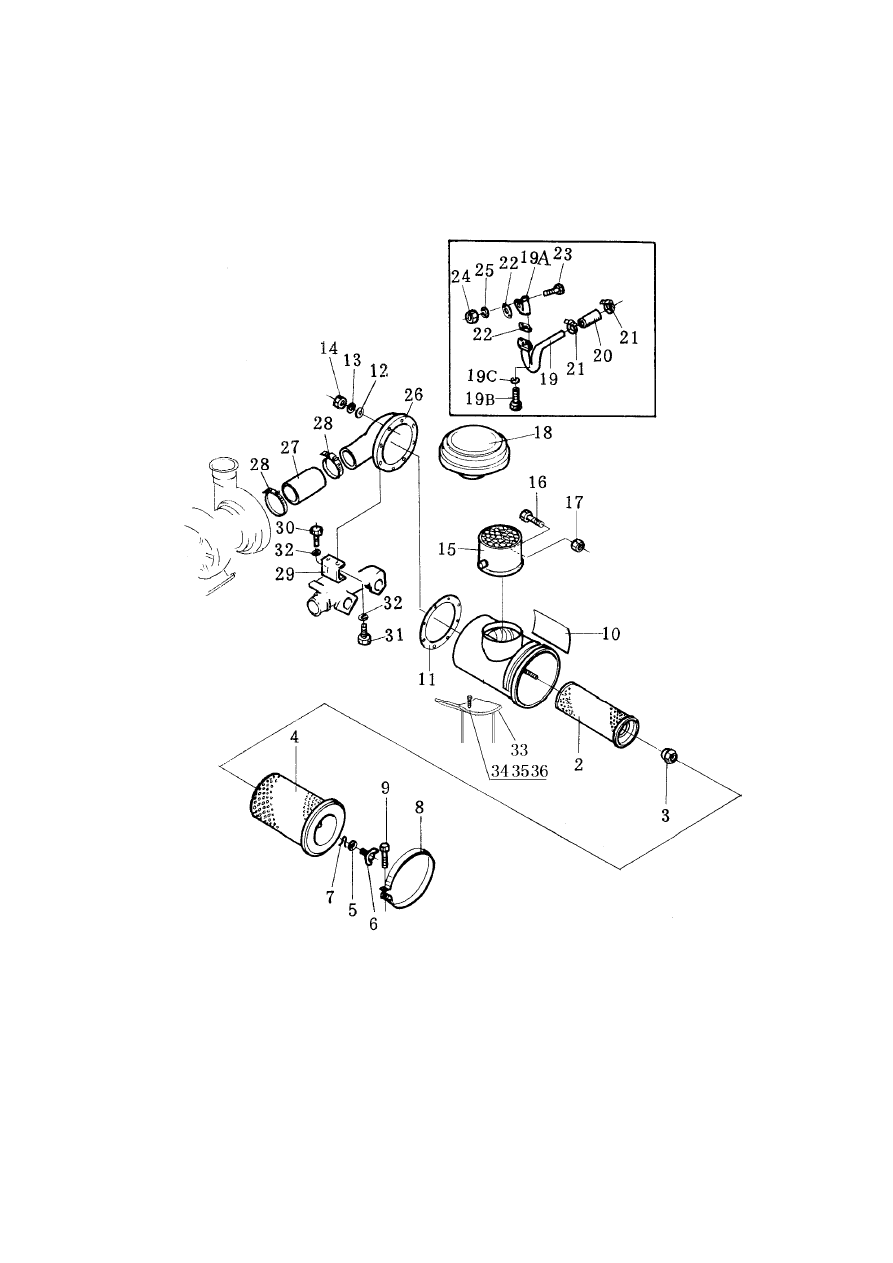

图     空气滤清器及罩

Fig.109   AIR CLEANER AND CAP















21

空气滤清器及罩

AIR CLEANER AND CAP



序



号



Index No.

件



号



Part No.

名



称



Description

数量



Q’ty



1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19A

19B

19C

20

21

22

23

24

25

26

27

28

29

6127-82-7106

6127-82-7115

6127-81-7142

600-181-4370

6128-181-7320

600-181-4440

600-181-4420

600-181-4430

6127-11-4360

6643-11-4641

09637-00160

6127-81-4821

01640-21016

01602-01030

01580-01008

6090-01-4250

01016-31045

01580-11008

600-181-4950

6710-13-4770

6128-11-5302

01010-31050

01602-01030

6717-11-5960

07281-00498

6128-11-5610

01010-31035

01580-01008

01602-01030

6710-13-4210

6693-12-4360

07281-01059

6711-11-4530

空气滤清器总成

  air cleaner ass’y

空气滤清器主体

  body air cleaner

内芯元件

              element, inner

螺母

                      nut

外芯元件

       element, outer

密封垫圈

       washer, seal

蝶形螺栓

       bolt, butterfly

夹

                          clip

箍带

                      band

螺栓

                      bolt

铭牌

                      data plate

密封垫

                  gasket

垫圈

                      washer

弹簧垫圈

              washer, spring

螺母

                      nut

粗滤器总成

     precleaner ass’y

螺栓

                      bolt

螺母

                      nut

帽

                          cap

连接管

                  pipe, joint

止回阀组件

     valve ass’y

螺栓

                      bolt

垫圈

                      washer

软管

                      hose

管夹

                      clamp

密封垫

                  gasket

螺栓

                      bolt

螺母

                      nut

垫圈

                      washer

空气连接器

     air, connector

软管

                      hose

管夹

                      clamp

空气连接器托架

  bracket, air connector

1

1

1

1

1

1

1

1

1

1

1

1

8

8

8

1

1

1

1

1

1

2

2

1

2

2

2

2

2

1

1

2

1







22

第

109

图     空气滤清器及罩

Fig.109   AIR CLEANER AND CAP











23

空气滤清器及罩

AIR CLEANER AND CAP



序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

30

31

32

33

34

35

36





01010-31230

01010-31235

01602-01236

6710-13-4510

02011-70552

02310-11020

01642-20810

螺栓

                    bolt

螺栓

                    bolt

弹簧垫圈

            washer, spring

托架

                    bracket

螺栓

                    bolt

垫片

                    shim

垫圈

                    washer

2

2

4

1

4

4

4



















24

第

110

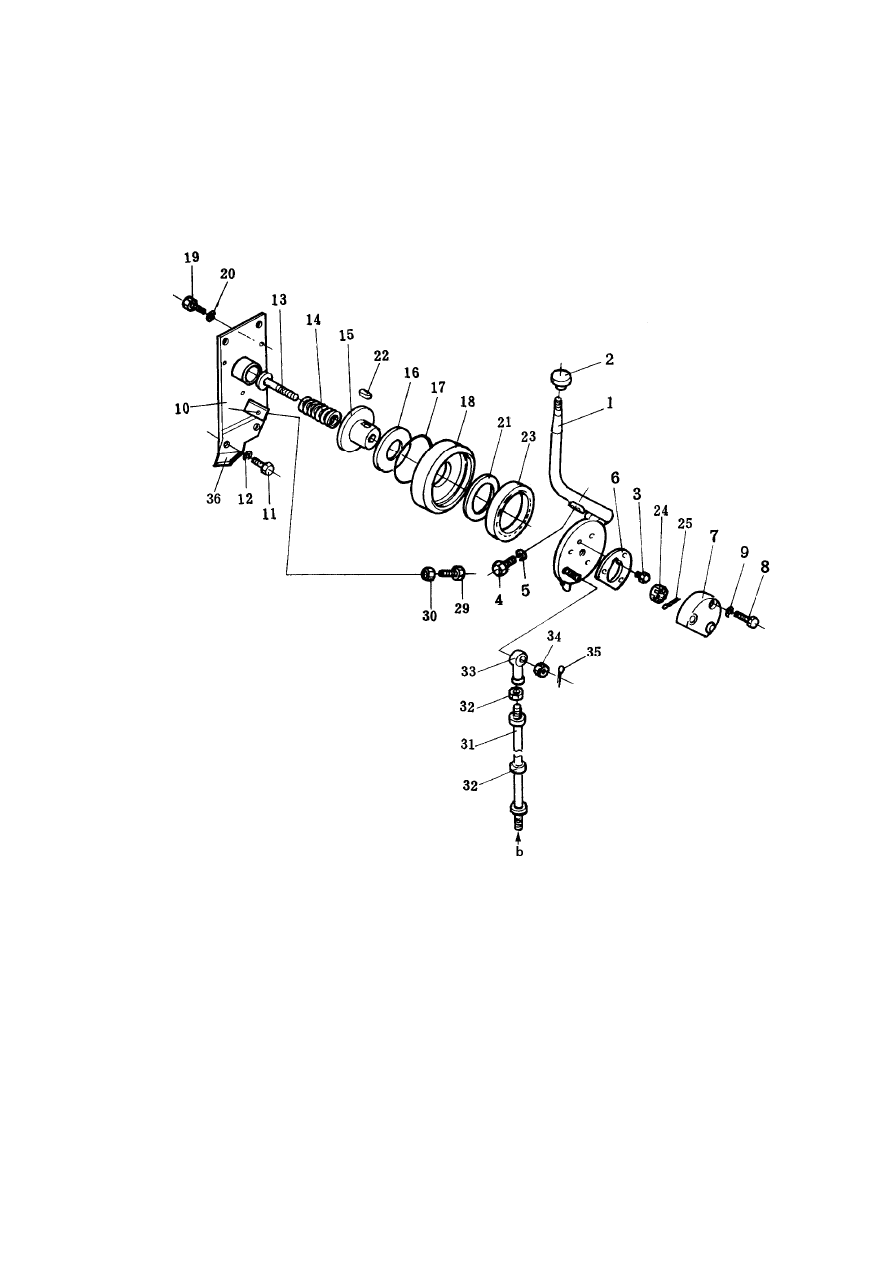

图       燃油操纵杆

  Fig.110   FUEL CONTROL LEVER























25

燃油操纵杆

FUEL CONTROL LEVER

序



号



 Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

29

30

31

32

33

34

35

36

175-43-42372

09304-01250

07042-20108

01016-50860

01580-10806

175-43-41542

175-43-42351

01010-50630

01602-20619

175-43-C1181

01010-51225

01643-31232

175-43-34160

178-43-13130

131-48-28130

110-43-15171

07000-02085

175-43-34130

01010-50616

01602-20619

110-43-15171

04000-00512

07012-00075

01592-11012

04050-12018

01016-50860

01580-10806

175-43-24670

175-54-33470

175-43-25170

01593-11008

04050-12018

175-42-42660

摇臂

                    lever

手柄

                    knob

螺塞

                    plug

螺栓

                    bolt

螺母

                    nut

垫圈

                    washer

盖

                        cover

螺栓

                    bolt

弹簧垫圈

            washer, spring

托架

                    bracket

螺栓

                    bolt

垫圈

                    washer

螺栓

                    bolt

弹簧

                    spring

套

                        collar

石棉板

                plate

O-

型圈

            O-ring

壳体

                    case

螺栓

                    bolt

弹簧垫圈

            washer, spring

石棉板

                plate

键

                        key

密封圈

                seal, oil

螺母

                    nut

开口销

                pin, cotter

螺栓

                    bolt

螺母

                    nut

软轴

                    rod

锥形塞

        plug, taper

杆接头

                end, rod

螺母

                    nut

开口销

                pin, cotter

支架

                    bracket

1

1

1

1

1

1

1

3

3

1

4

4

1

1

1

1

1

1

3

3

1

1

1

1

1

1

1

1

1

1

1

1

1
