CHANGLIN погрузчик ZLM30-5. Каталог запчастей (2005 год) - часть 3



66

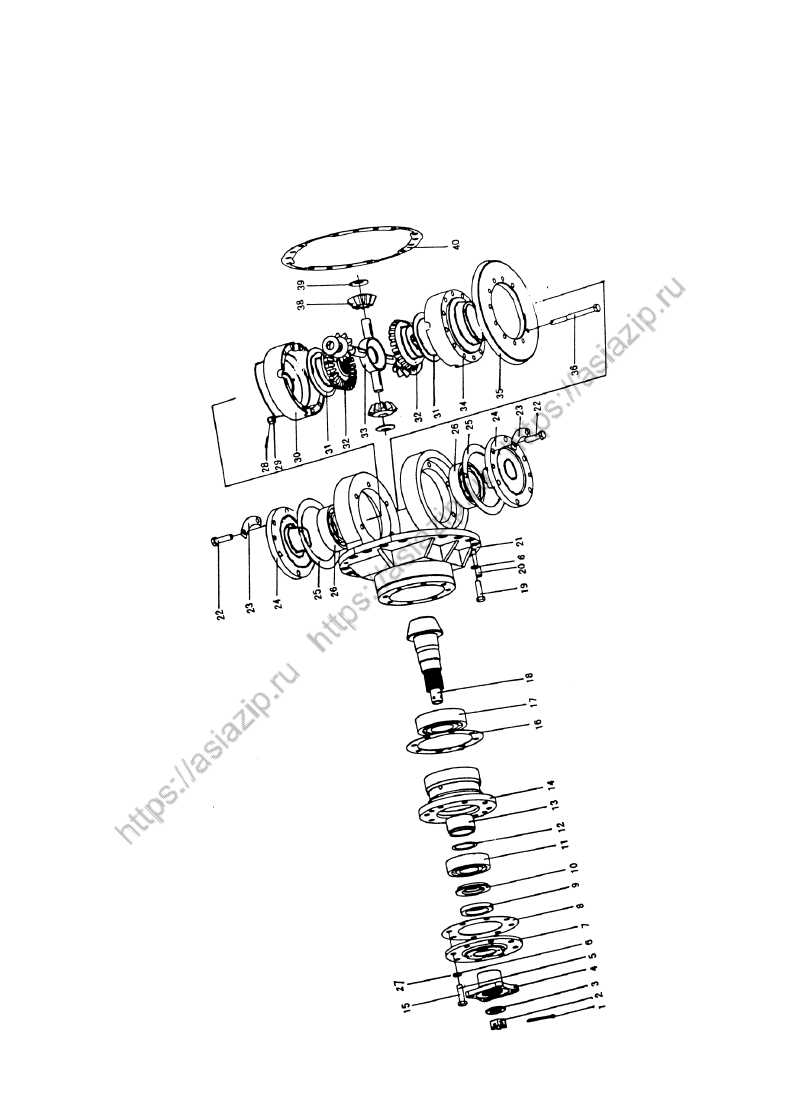

Z30.6E  前桥



передний мост

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

GB/T297-1994

轴承

32022

подшипник

2

2

Z30.6-10

内齿圈支承



Опора кольца внутреннеого зуба



2

3

Z30.6-24

衬套



Втулка



2

4

Z30.6-13L

内齿圈



Кольцо

внутреннего

зуба



2

5

GB/T812-1988

螺母

M68

×

2

гайка



2

6

GB/T858-1988

圆螺母止动垫圈 68

Стопор круглой гайки



2

7

GB/T810-1988

螺母

M68

×

2

гайка



2

8

NJ-130

通气塞



вентиляционная пробка



1

9

Z30.6-21

太阳轮垫



Шайба солнечного колеса



2

10

Z30.6-15

行星轮垫片



Прокладка звездочного колеса



12

11

Z30.6-14L

行星齿轮

Звездочная шестерня



6

12

Z30.6-20L

太阳轮

Солнечное колесо



2

13

GB/T309-1984

滚针 5×50

Роликовая игла



138

14

GB/T894

挡圈 48

упорное кольцо



2

15

Z30.6-11

垫



прокладка



2

16

Z30.6-12A

行星轮架



Кроштейн звездочного колеса



2

17

Z30.6-18

半轴定位堵

Полуосевой фиксатор



2

18

Z30.6-19

调整垫



урегулирующая прокладка



2

19

Z30.6-16

行星轮轴



Вал звездочного келеса



6

20

GB/T308-1989

钢球

10

Стальной шарик



6

21

GB/T119-1986

销 A16×32

штифт



4

22

Z30.6-23

垫

прокладка



2

23

Z30.6-22

行星轮架盖板



Крышка кроштейна



2







звездочного колеса



24

JB/T982-1977

垫圈 27

шайба



4

25

Z30.6E-2

半轴

Полуось



2

26

GB/T119-1986

销 A12×30

штифт



4

27

Z30.6-30

垫

прокладка



2

28

Z30.6-31

螺栓



болт



4

29

GB/T93-1987

垫圈

24

шайба



4

30

Z30.6-3

前桥左轮边支承轴



Опорный вал левого



1







колеса переднего моста







Z30.6-4

前桥右轮边支承轴



Опорная вал правого



1







колеса переднего моста





31

GB/T5782-1986

螺栓

M12

×

50

болт



24

32

Z30.6-25

止动垫片



опорная прокладка



12

33



GB/T5785-1986

螺栓

M20

×

1.5

×

50-10.9

болт



16

34

Z30.6-8

止动垫片



опорная
прокладка



8













67

Z30.6E  前桥



передний мост

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



35

GB/T93-1987

垫圈

20

шайба

16

36

GB/T119-1986

销

A12

×

40

штифт



4

37

GB/T119-1986

销

A5

×

10

штифт



4

38

Z30.6-28

螺栓



болт



24

39

GB/T93-1987

垫圈

14

шайба



32

40

GB/T5783-1986

螺栓 M14×35-10.9

ZnD

болт



32

41

Z30.6-27

螺母

M14

×

1.5

гайка



24

42

GB/T93-1987

垫圈

10

шайба



18

43

GB/T5783-1986

螺栓

M10

×

25 ZnD

болт



18

44

GB/T119-1986

销

A16

×

50

штифт



2

45

Z30.6-1A

前桥壳

Картер переднего моста



1

46

Q/CHL02.049-1999

垫圈 18

шайба



18

47

GB/T5783-1986

螺栓 M18×50-10.9

болт



18

48

Z30.6-6

制动盘

Тормозный диск



2

49

GB/T5785-1986

螺栓

M14

×

1.5

×

40-10.9

болт

24

50

Z30.6-5

止动垫片



опорная прокладка

12

51

GB/T93-1987

垫圈 14

шайба



24

52

Z30.6-7

连接套



Соединительная втулка



2

53

GB9877.1-1988

油封

FB130

×

160

×

15

сальник

2

54

GB/T297-1994

轴承

32019

подшипник



2

55

JB/T1000-1977

螺塞 M27×2

пробка



4

56

Z30.6-9

轮壳

Корпус колеса



2

57

GB/T119-1986

销

A5

×

25

штифт



2

58

GB/T6173-1986

扁螺母 M20×1.5 Z

nD

Плоская гайка



8

59

GB/T6171-1986

螺母 M20×1.5-10

ZnD

гайка



8

60

GB/T859-1987

垫圈 20

шайба



8

61

GB/T97.2-1986

垫圈 20

ZnD

шайба



8

62

GB/T5785-1986

螺栓

M20×1.5×260-10.9

болт

8





68

Z30.6E .1    前桥主传动

Ведущая трансмиссия переднего моста









69

Z30.6E .1    前桥主传动

Ведущая трансмиссия переднего моста



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

GB/T91-1986

销

6

×

60

штифт

1

2

Z30.6.1-25

螺母

M30

×

1.5

гайка



1

3

Z30.6.1-26

垫圈



шайба



1

4

Z30.6.1-24

法兰盘



Фланец



1

5

GB/T5782-1986

螺栓

M14

×

50 ZnD

болт



7

6

GB/T93-1987

垫圈 14

шайба



23

7

Z30.6.1-23

压盖



нажимная крышка



1

8

Z30.6.1-22

垫



прокладка



1

9

GB9877.1-1988

油封

FB65

×

90

×

12

сальник



1

10

Z30.6.1-21

甩油盘



Маслосбрасывающий диск



1

11

GB/T297-1994

滚动轴承 32311

подшипник качания



1

12

Z30.6.1-18

调整垫圈

урегулирующая

прокладка



1

13

Z30.6.1-17A

支撑套

Опорная втулка



1

14

Z30.6.1-20A

轴承座

Гнездо подшипника



1

15

GB/T5782-1986

螺栓

M12

×

50 ZnD

болт



1

16

Z30.6.1-19

调整垫圈



урегулирующая



1

17

GB/T297-1994

滚动轴承 32313

подшипник



1

18

Z30.6.1-16A

主动螺伞齿轮



ведущяя гипоидная шерстеня

  шерстеня



1

19

GB/T5782-1986

螺栓

M14

×

45ZnD

болт



16

20

GB/T119-1986

销

A16

×

32

штифт



1

21

Z30.6.1-15A

托架

подпорка



1

22

GB/T5782-1986

螺栓 M14×38

болт



12

23

Z30.6.1-8

止动垫片



опорная прокладка



6

24

Z30.6E.1-11

轴承座

Гнездо подшипника



2

25

Z30.6.1-12

调整垫

урегулирующая

прокладка



2

26

GB/T297-1994

滚动轴承 32215

подшипник



2

27

GB/T93-1987

垫圈 12

шайба



1

28

GB/T91-1986

销

3

×

30

штифт



12



70

Z30.6E .1   前桥主传动

Ведущая трансмиссия переднего моста

序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



29

GB/T6178-1986



螺母 M12

гайка



12

30

Z30.6E.1-4

差速器半壳

Половина корпуса дифференциала



1

31

Z30.6E.1-9

半轴齿轮垫

Прокладка полуосевой шестерни



2

32

Z30.6E.1-6

半轴齿轮

Полуосевой шестерня



2

33

Z30.6E.1-3

十字轴

Крестовой вал



1

34

Z30.6E.1-2

差速器壳体

Корпус дифференциала



1

35

Z30.6.1-1A

从动螺伞齿轮

ведущяя гипоидная шерсте



1

36

Z30.6.1-13

螺栓

болт



12











38

Z30.6E.1-5

锥齿轮

Конусная шестерня



4

39

Z30.6E.1-10

锥齿轮垫板

Шайба конусной шестерни



4

40

Z30.6.1-14A

垫

прокладка



1



































































































































































71

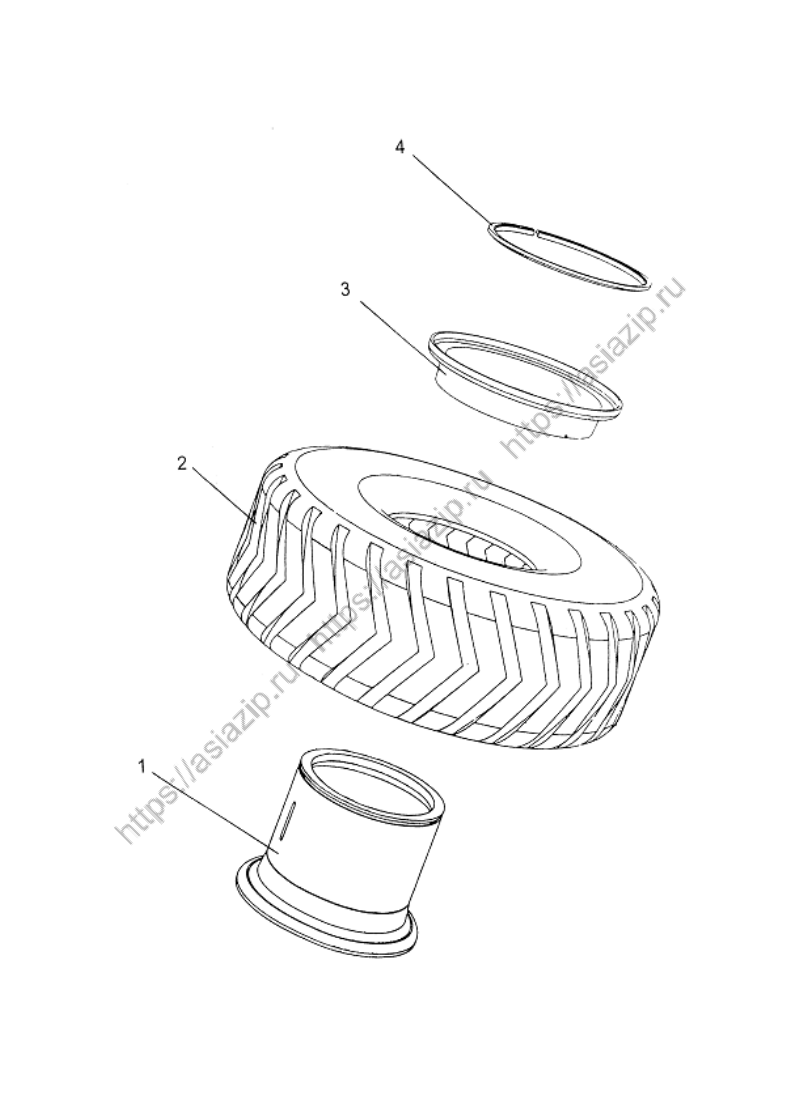

Z30.6.2A  轮胎轮辋总成



Комплект обода колеса







72

Z30.6.2A  轮胎轮辋总成



Комплект обода колеса



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

14.00/1.5-25-01

轮辋

-

轮辐组件



блок обода-спицы

1

2

17.5-25-12PR

L3

轮胎



шина

1

3

14.00/1.5-25-03

活动座圈



Кольцо подвижного гнезда

1

4

14.00/1.5-25-02

锁圈



кольцо замка

1





















































































































































































































































73

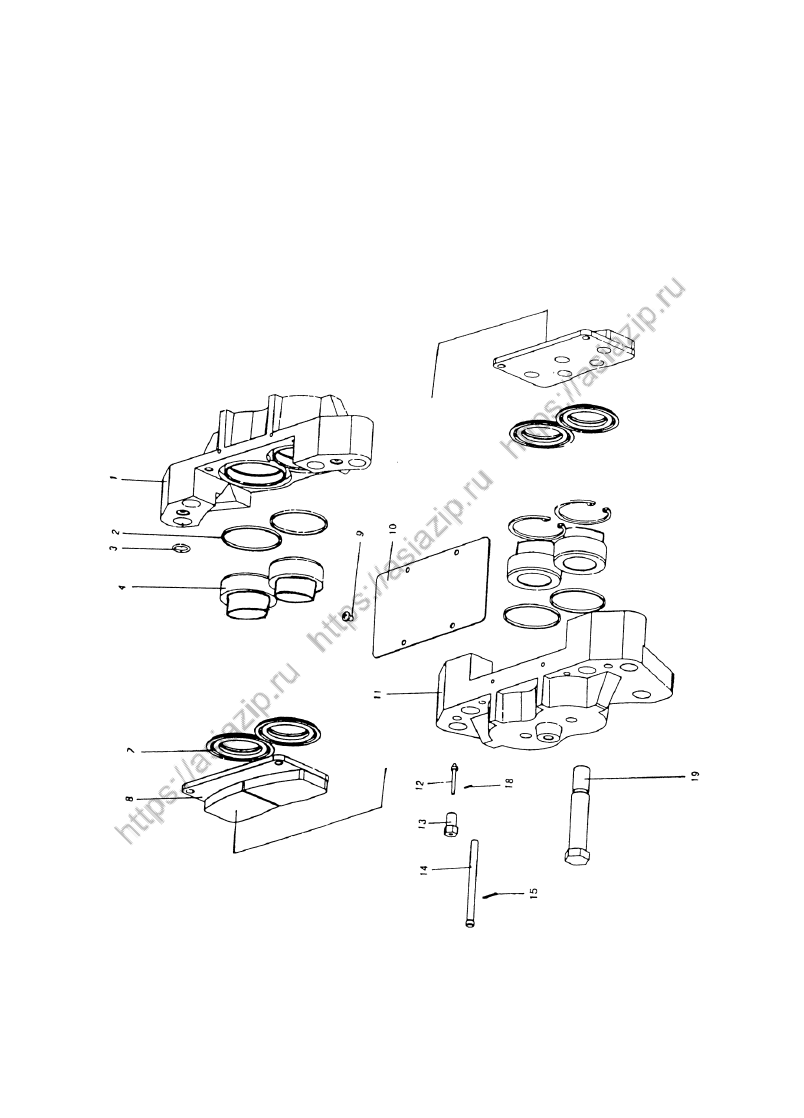

Z30.6.3A  制动器总成

Коплект тормоза













74





75

Z30.6.3A  制动器总成

Коплект тормоза



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

Z30.6.3-8A

副钳桥



Мост вспомогатльного зажима

4

2

Z30.6.3-1A

密封圈



кольцо для оси

.



16

3

GB1235-1976

O

形圈

16

×

2.4

О-образное кольцо

16

4

Z30.6.3-2A

活塞



поршень

16





















7

Z30.6.3-4

防尘罩



пылезащитный
колпак

16

8

Z30.6.3.2

衬块总成



Комплект вкладыша

8

9

GB/T818-1985

螺钉

M6

×

8

винт

16

10

Z30.6.3-6

盖板



крышка

4

11

Z30.6.3-5A

主钳桥



Мост

ведущего

зажима

4

12

Z30.6.3.1-2

阀杆



Рычаг клапана

8

13

Z30.6.3.1-1

阀座



Седло клапана

8

14

Z30.6.3-9

销轴



палец

8

15

GB/T91-1986

销

2

×

16

штифт

8





















18

GB/T119-1986

销

1.5

×

12

штифт

8

19

Z30.6.3-7

螺栓



болт

16





























































































76

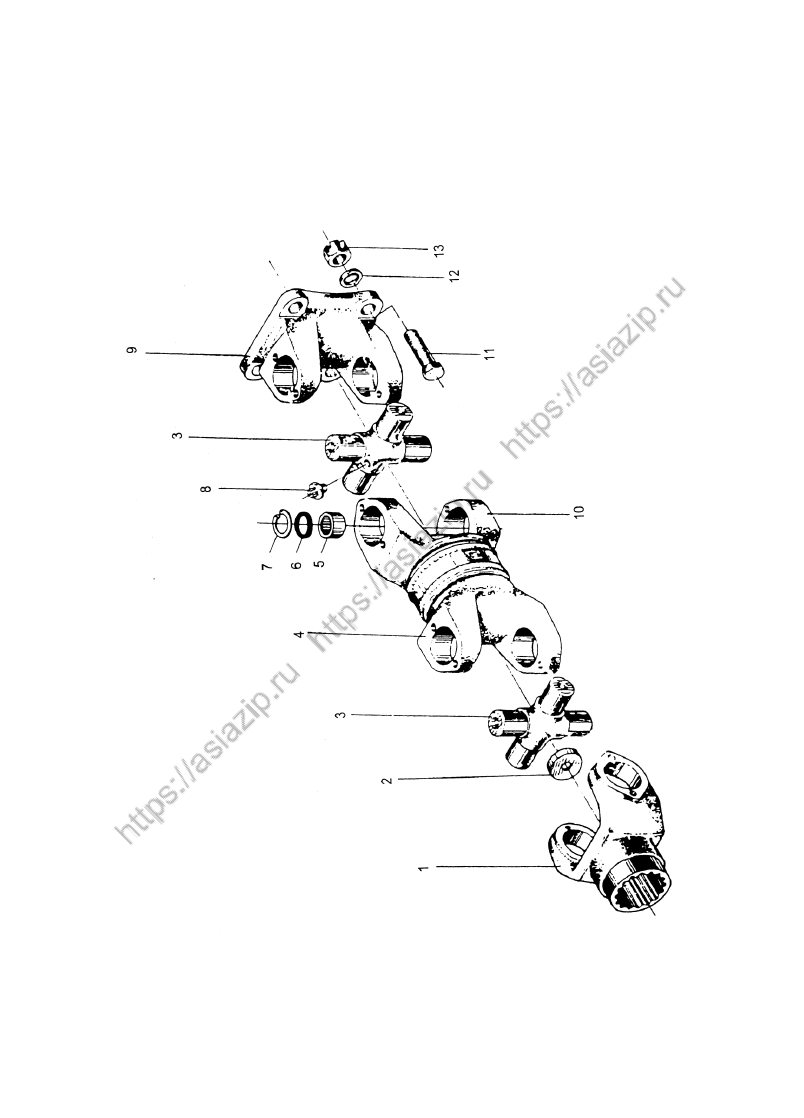

Z30.7B  后传动轴

Задняя трансмиссионная ось







77

Z30.7B  后传动轴

Задняя трансмиссионная ось



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

Z30.7B-1

套管叉



Вилка муфты

1

2

EQ140-2201D-052

套管叉堵盖



Крышка вилки муфты

1

3

EQ140-2201C-031

十字轴

c20MnVB

Крестовой вал

2

4

Z30.5A.2.1-2

万向节叉



Вилка кардана

1

5

804705K2

十字轴轴承总成



Комплект

подшипника

8







крестового вала



6



防尘圈



пылезащитное кольцо

8

7

EQ140-2201C-026

孔用弹性挡圈



Упругое упорное














8

8

GB1153-89



油杯

45

o

 M10

×1



кольцо для отверстия

3

9

Z30.3B-2

突缘叉



Вилка выступа

1

10

Z30.7B-2

万向节叉



Вилка кардана

1

11

GB/T5785-1986

螺栓

M14

×

1.5

×

45 ZnD

болт

4

12

GB/T97.2-1985

垫圈

  14 ZnD

шайба

4

13

GB/T889-1986

螺母

  M14

×

1.5    ZnD

гайка

1













































































































































































78

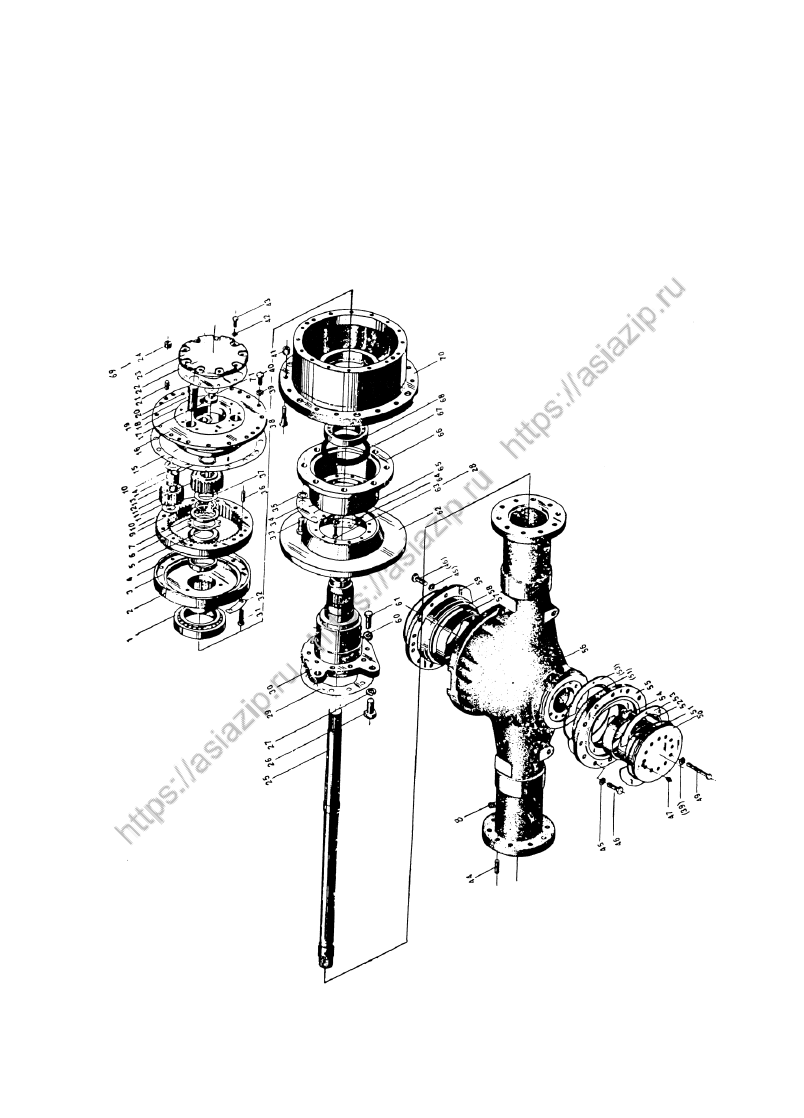

Z30.8E  后    桥



задний мост









79

Z30.8E  后    桥



задний мост



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

GB/T297-1994

轴承

32022

подшипник

2

2

Z30.6-10

内齿圈支承



Опора кольца внутреннеого зуба

2

3

Z30.6-24

衬套



Втулка

2

4

Z30.6-13L

内齿圈



Кольцо внутреннего зуба

2

5

GB/T812-1988

螺母

M68

×

2

гайка

2

6

GB/T858-1988

圆螺母止动垫圈

68

Стопор круглой гайки

2

7

GB/T810-1988

螺母

M68

×

2

гайка

2

8

NJ-130

通气塞



вентиляционная пробка

1

9

Z30.6-21

太阳轮垫



Шайба солнечного колеса

2

10

Z30.6-15

行星轮垫片



Прокладка

звездочного

колеса

12

11

Z30.6-14L

行星齿轮



Звездочная шестерня

6

12

Z30.6-20L

太阳轮



Солнечное колесо

2

13

GB/T309-1984

滚针

5

×

50

Роликовая игла

138

14

GB/T894.1-1986

挡圈

  48

упорное кольцо

2

15

Z30.6-11

垫



прокладка

2

16

Z30.6-12A

行星轮架



Кроштейн

звездочного

колеса

2

17

Z30.6-18

半轴定位堵



Полуосевой фиксатор

2

18

Z30.6-19

调整垫



урегулирующая прокладка

2

19

Z30.6-16

行星轮轴



Вал звездочного келеса

6

20

GB/T308-1989

钢球

10

Стальной шарик

6

21

GB/T119-1986

销

A16

×

32

штифт

4

22

Z30.6-23

垫



прокладка

2

23

Z30.6-22

行星轮架盖板



Крышка

кроштейна

звездочного

колеса

2

24

JB/T982-1977

垫圈

27

шайба

4

25

Z30.6E-2

半轴



Полуось

2

26

Z30.6-31

螺栓



болт

4

27

GB/T93-1987

垫圈

  24

шайба

4

28

GB/T119-1986

销

A12

×

30

штифт

4

29

Z30.6-30

垫



прокладка

2

30

Z30.6-3

前桥左轮边支承
轴



Опорный вал левого

1







колеса переднего моста





Z30.6-4

前桥右轮边支承
轴



Опорная вал правого

1







колеса переднего моста



31



GB/T5782-1986

螺栓

M12

×

50

болт

24

32

Z30.6-25

止动垫片



опорная прокладка

12



80

Z30.8 E  后    桥



задний мост



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



33

GB/T5758-1986

螺栓

M20

×

1.5

×

50-10.9

болт

16

34

Z30.6-8

止动垫片



опорная

прокладка

8

35

GB/T93-1987

垫圈

20

шайба

16



36

GB/T119-1986

销

A12

×

40

штифт

4

37

GB/T119-1986

销

A5

×

10

штифт

4

38

Z30.6-28

螺栓



болт

24

39

GB/T93-1987

垫圈

14

шайба

32

40

GB/T5783-1986

螺栓

M14

×

35-10.9ZnD

болт

32

41

Z30.6-27

螺母

M14

×

1.5

гайка

24

42

GB/T93-1987

垫圈

10

шайба

18

43

GB/T5783-1986

螺栓

M10

×

25ZnD

болт

18

44

GB/T119-1986

销

A16

×

50

штифт

2

45

GB/T93-1987

垫圈

16

шайба

20

46

GB/T5783-1986

螺栓

M16

×

45ZnD

болт

20

47

GB/T1152-1989

油杯

M10

×

1

масленка

1











49

GB/T5782-1986

螺栓

M14

×

100ZnD

болт

10

50

Z30.8-7

法兰



фланец

1

51

GB1235-1986

O

形圈

220

×

5.7

О-образное

кольцо

2

52

GB/T119-1986

销

A8

×

45

штифт

2

53

Z30.8-5

铜片



Медная

пластинка

4

54

Z30.8-4A

衬套



Втулка

1

55

Z30.8-6A

后支撑环



Заднее

упорное

кольцо

1

56

Z30.8-1

后桥壳



Картер

заднего

моста

1

57

Z30.8-3A

衬套



Втулка

1

58

GB1235-1986

O

形圈

230

×

5.7

О-образное

кольцо

2

59

Z30.8-2A

前支撑环



Переднее

упорное

кольцо

1

60

Q/CHL02.049-1999

垫圈

18

шайба

18

61

GB/T5783-1986

螺栓

M18

×

50-10.9

болт

18

62

Z30.6-6

制动盘



Тормозный диск

2





81



Z30.8 E  后    桥

задний мост





序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



63

GB/T5786-1986

螺栓

M14

×

1.5

×

40-10.9

болт

24

64

Z30.6-5

止动垫片



опорная прокладка

12

65

GB/T93-1987

垫圈

14

шайба

24

66

Z30.6-7

连接套



Соединительная втулка

2

67

GB9877.1-1988

油封

FB130

×

160

×

15

сальник

2

68

GB/T297-1994

轴承

32019

подшипник





2

69

JB/T1000-1977

螺塞

M27

×

2

пробка

4

70

Z30.6-9

轮壳



Корпус колеса

2

71

GB/T119-1986

销

A5

×

25

штифт

2











































































































































































































82




Z30.8E.1  后桥主传动



Ведущая трансмиссия заднего моста





83

Z30.8E.1  后桥主传动



Ведущая трансмиссия заднего моста



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

GB/T91-1986

销

6

×

60

штифт

1

2

Z30.6.1-25

螺母

M30

×

1.5

гайка

1

3

Z30.6.1-26

垫圈



шайба

1

4

Z30.6.1-24

法兰盘



Фланец

1

5

GB/T5782-1986

螺栓

M14

×

50ZnD

болт

7

6

GB/T93-1987

垫圈

14

шайба

23

7

Z30.8.1-6

压盖



нажимная крышка

1

8

Z30.6.1-22

垫



прокладка

1

9

GB9877.1-1988

油封

FB65

×

90

×

12

сальник

1

10

Z30.6.1-21

甩油盘



Маслосбрасывающий

диск

1

11

GB/T298-1994

滚动轴承

31311

подшипник качания

1

12

Z30.6.1-18

调整垫圈



урегулирующая

шайба

1

13

Z30.6.1-17

支撑套



Опорная втулка

1

14

Z30.8.1-5

轴承座



Гнездо подшипника

1

15

GB/T5782-1986

螺栓

M12

×

50ZnD

болт

1

16

Z30.8.1-4

调整垫圈



урегулирующая шайба

1

17

GB/T298-1994

滚动轴承

31313

подшипник качания

1

18

Z30.8.1-3L

主动螺伞齿轮



ведущяя гипоидная шерстеня

1

19

GB/T5782-1986

螺栓

M14

×

45ZnD

болт

16

20

GB/T119-1986

销

A16

×

32

штифт

1

21

Z30.8.1-2

托架



Каретка

1

22

GB/T5783-1986

螺栓

M14

×

38

болт

12

23

Z30.6.1-8

止动垫片



опорная прокладка

6

24

Z30.6E.1-11

轴承座



Гнездо подшипника

2

25

Z30.6.1-12

调整垫



урегулирующая

прокладка

2

26

GB/T297-1994

滚动轴承

32215

подшипник качания

2

27

GB/T93-1987

垫圈

12

шайба

1

28

GB/T91-1986

销

3

×

30

штифт

12





84



Z30.8E.1  后桥主传动

Ведущая трансмиссия заднего моста



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



29

GB/T6178-1986

螺母

M12

гайка

12

30

Z30.6E.1-4

差速器半壳



Половина

корпуса

дифференциала

1

31

Z30.6E.1-9

半轴齿轮垫



Прокладка

полуосевой

шестерни

2

32

Z30.6E.1-6

半轴齿轮



Полуосевой шестерня

2

33

Z30.6E.1-3

十字轴



Крестовой вал

1

34

Z30.6E.1-2

差速器壳体



Корпус дифференциала

1

35

Z30.8.1-1L

大螺旋伞齿轮



Большая коническая

1







шестерня

с

косовыми

зубьями



36

Z30.6.1-13

螺栓



болт

12











38

Z30.6E.1-5

锥齿轮



Конусная шестерня

4

39

Z30.6E.1-10

锥齿轮垫板



Шайба конусной шестерни

4

40

Z30.6.1-14

垫



прокладка

1





































































































































85

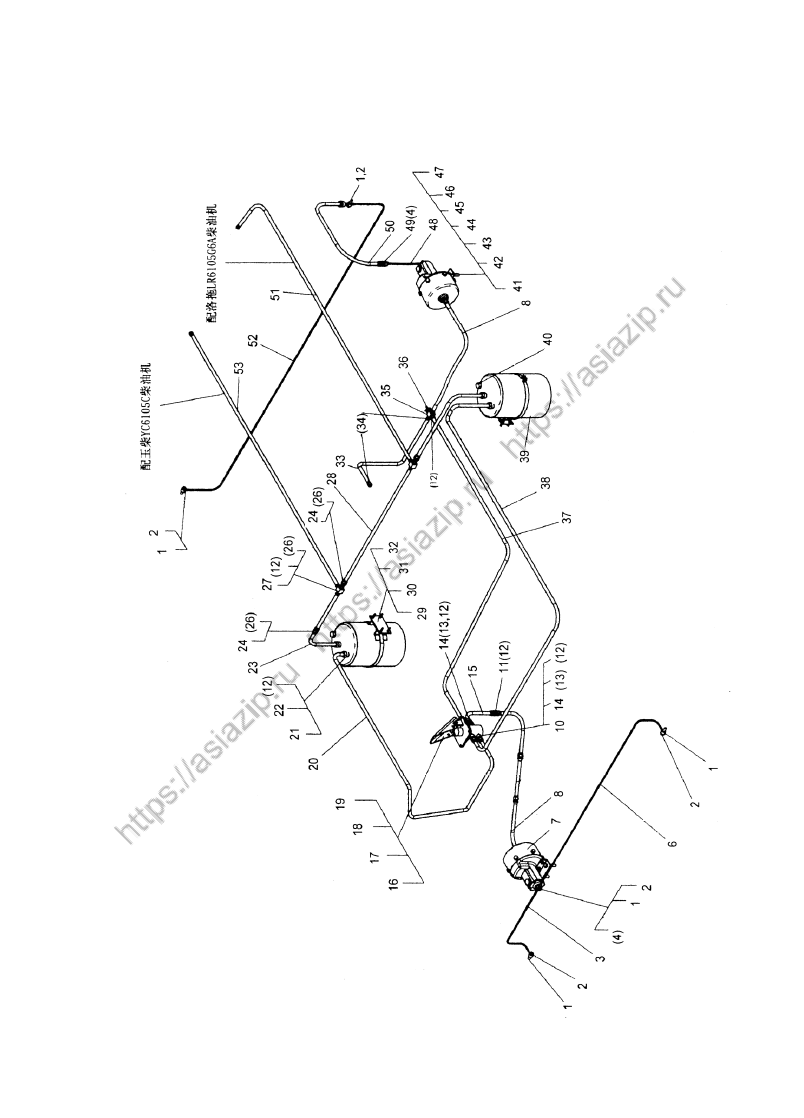

Z30.9M  行车制动系统



Тормозная система езды



86





Z30.9M  行车制动系统



Тормозная система езды



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количество



1

JB/T1002-1997

垫圈

12

шайба

12

2

Z30.9.1-1

螺栓

  M12

×

1.25

×

32

болт

6

3

Z30.9F.2

前右制动油管



Масляная

труба

переднего

1







правого тормоза



4

GB1235-1976

O

形圈

8

×

1.9

О-образное кольцо

2

5

Q/CHL02.002-199

9

箍

90

Хомут

2

6

Z30.9F.1

前左制动油管



Масляная

труба

переднего

1







левого тормоза



7

CL20

加力器



усилитель

2

8

120-3506085A4

制动软管总成

L=1200

Комплект тормозного шланга

1

9

DHF-8

放水阀



Водосливной

клапан

2

10

Z30.9F.3

三通接头



Тройник

1

11

Z30.9F-1

接头



штуцер

1

12

GB1235-1976

O

形圈

14

×

2.4

О-образное кольцо

15

13

JB/T1002-1977

垫圈

22

шайба

4

14

Z30.9.3-1

管接头



Штуцер

4

15

Z30.9A.3.1

阀至制动软管管道



Труба от клапана до

1







тормозного шланга



16

T138B

气制动阀



Клапан

пневматического

тормоза

1

17

GB/T5781-1986

螺栓

  M8

×

30      ZnD

болт

4

18

GB/T41-1986

螺母

  8      ZnD

гайка

4

19

GB/T93-1987

垫圈

  8

шайба

4

20

Z30.9F.5

右储气筒至阀油管



Масляная труба от правого

1







воздухосборника

до

клапана



21

Z30.9.4-1

管接头



Штуцер

4

22

JB/T1002-1977

垫圈

  18

шайба

4

23

Z30.9F.6

右储气筒至单向阀油

管



Масляная

труба

от

правого

1







воздухосборника

до

одностороннего

клапана



24

SH380-35063

单向阀



Односторонний клапан

1

25

GB/T6170-1986

螺母

  12      ZnD

гайка

1

26

GB1235-1976

O

形圈

16

×

2.4

О-образное кольцо

4

27

Z30.9.10.2

三通联管总成



Комплект

тройниковой

трубы

1

28

Z30.9F.7

单向阀至三通油管



Масляная труба от

1







однотороннего клапана до тройника



29

Z30.9.7.1

储气筒拖架



Волокуша

воздухосборника

1



87

30

GB/T5783-1986

螺栓

  M10

×

40        ZnD

болт

8





Z30.9M  行车制动系统



Тормозная система езды



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



31

GB/T41-1986

螺母

  10 ZnD

гайка

8

32

GB/T93-1987

垫圈

  10

шайба

8

33

Z30.9.6.2

四通至档位阀管道



Труба

от

крестовины

1







до

клапана

передач

скорсотей



34

GB1235-1976

O

型圈

11

×

1.9

О-образное кольцо

2

35

Z30.9.6.3

接头体



штуцер

1

36

JN150

制动灯开关



Включатель

тормозного

света

1

37

Z30.9F.4

气制动阀至四通油管



Масляная труба от

1







клапана

пневматического

тормоза

до

крестовины



38

Z30.9F.9

左 储 气筒 至 阀油

管



Масляная

труба

от

левого

1







воздухосборника до клапана



39

Z30.9.7

储气筒总成



Комплект воздухосборника

1

40

FXS-1

消音安全阀



Предхранитель

звукоглушения

2

41

Z30.9A.2

后加力器支架



Кроштейн

заднего

усилителя

1

42

GB/T5783-1986

螺栓

M12

×

20 ZnD

болт

2

43

GB/T97.2-1985

垫圈

  12 ZnD

шайба

4

44

GB/T93-1987

垫圈

12

шайба

2

45

GB/T5783-1986

螺栓

M12

×

35 ZnD

болт

2

46

GB/T5783-1986

螺栓

M10

×

25    ZnD

болт

2

47

GB/T93-1987

垫圈

10

шайба

2

48

Z30.9.11A.2

接头



штуцер

1

49

Z30.9.11-1

管接头



Штуцер

1

50

130-3506085A2

制动软管总成



Комплект тормозного шланга

1

51

Z30.9F.10

空压泵至三通管道



Труба от воздушного

1







компрессора

до

тройника



52

Z30.9F.8

后制动油管



Масляная

труба

заднего

тормоза

1

53

Z30.9G.1( 配 玉
柴)

空压泵至三通管道



Труба

от

воздушного

1







компрессора

до

тройника















88

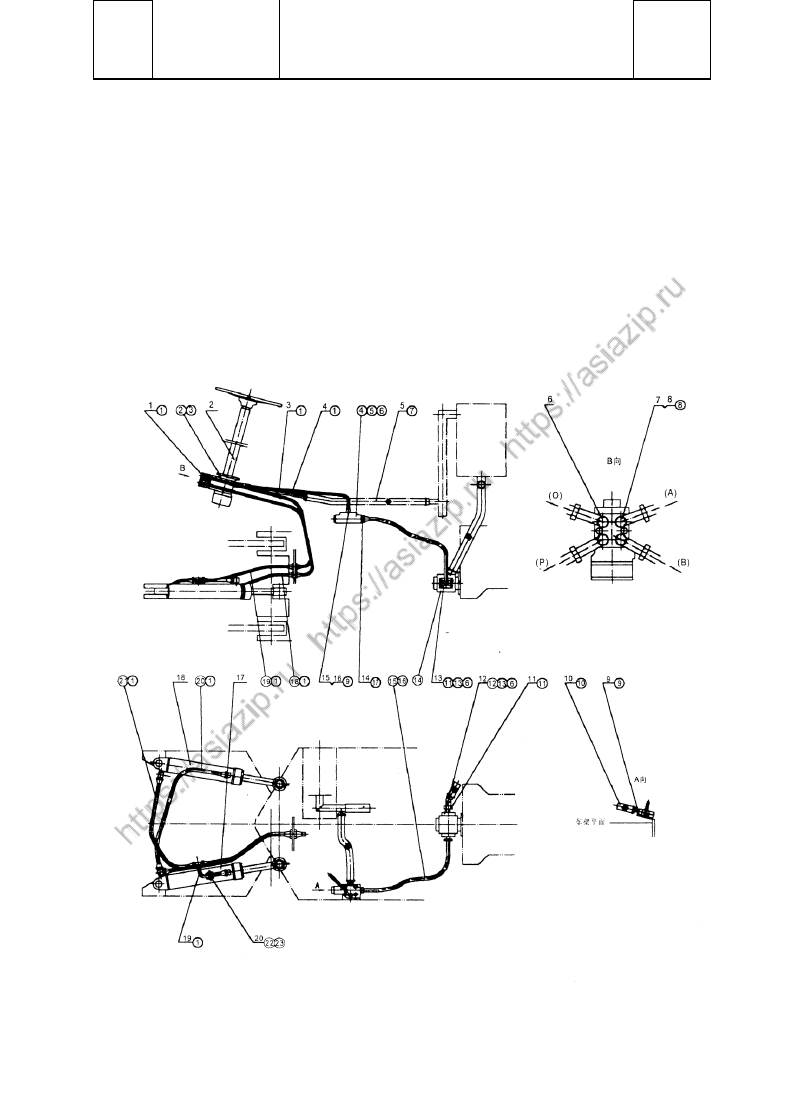

Z30.10M  转向系统



Поворотная система











89




Z30.10M  转向系

统

Поворотная система





序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1

Z30.10B.1

软管总成



сборка шлангов

2

2

Z30.10A.2

转向盘组件



Блок переключающего диска

1

3

Z30.10B.2

软管总成



сборка шлангов

1

4

Z30.10A.3

回油管



Возвратная масляная труба

1

5

Z30.10B-3

软管



32×960



шлангов

1

6

Z30.10 M.1

管接头组件



Блок штуцера

1

7

Z30.10B-1

螺栓



болт

3

8

Z30.10M.2

接头体



штуцер

3

9

Z30.10A-8

接头体



штуцер

1

10

Z30.10A-7

软管



16×450



шлангов

1

11

Z30.10.4

油泵进油管



Входная  труба  топливного

насоса

1

12

Z30.10M.3

油泵进油接头



Входный  соединитель  топливного

насоса



1

13

Z30.10M.4

油泵出油接头



Выходный

соединитель

топливного

насоса



1

14

Z30.10M-1

接头体



штуцер

1

15

Z30.10M.5

接头体



штуцер

1

16

Z30.10A.7-1

通油螺栓



Универсальный винт

1

17

Z30.10M.6

左转向油缸



Левый    поворотный цилиндр

1

18

Z30.10M.7

右转向油缸



Правый



поворотный

цилиндр

1

19

Z30.10M.8

油管



масляная трубкаe

1

20

Z30.10B-2

管夹



колодка трубки

1

(1)

GB1235-1976

O

形圈

16

×

2.4

О-образное кольцо

16

(2)

BZZ1-E400C

全液压转向器



Гидравлический инфлектор

1

(3)

FKA-103016

阀块



клапан

1

(4)

FLD-D30H

单路稳定分流阀



Одноконтурный

стабильный



золотник



1

(5)

GB/T70-1985

螺钉

M10

×

55

винт

3

(6)

GB/T93-1987

垫圈

10

шайба

11

(7)

JB/T8870-199

9

喉箍

d50

хомутик горла

8

(8)

JB/T1002-197

7

垫圈

20

шайба

6

(9)

JB/T1002-197

7

垫圈

24

шайба

3

(10)

JB/T8870-199

9

喉箍

d32

хомутик горла

4



90






Z30.10M  转向系统



Поворотная система





序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



(11)

GB1235-1976

O

型圈

35

×

3.5

О-образное кольцо

2

(12)

GB1235-1976

O

型圈

40

×

3.5

О-образное кольцо

1

(13)

GB/T70-1985

螺钉

M10

×

22

винт

8

(14)

CBG1A045

齿轮油泵



Шестеренчатый масляный насос

1

(15)

JB/T1885-1977

胶管接头

16

Ⅱ-930



штуцер резиновой трубка

1

(16)

GB1235-1976

O

型圈

20

×

2.4

О-образное кольцо

2

(17)

JB/T1002-1977

垫圈

27

шайба

1

(18)

JB/T1885-1977

胶管接头

13

Ⅰ

-850

штуцер резиновой трубка

1

(19)

JB/T1885-1977

胶管接头

13

Ⅰ

-650

штуцер резиновой трубка

1

(20)

JB/T1885-1977

胶管接头

13

Ⅰ

-840

штуцер резиновой трубка

1

(21)

JB/T1885-1977

胶管接头

13

Ⅰ

-720

штуцер резиновой трубка

1

(22)

GB/T5783-1986

螺栓

M8

×

16

болт

2

(23)

GB/T93-1987

垫圈

8

шайба

2















































































































































91




































Z30.10M.6(7)  左(右)转向油缸

Левый

（

Правый

）

  поворотный цилиндр









92

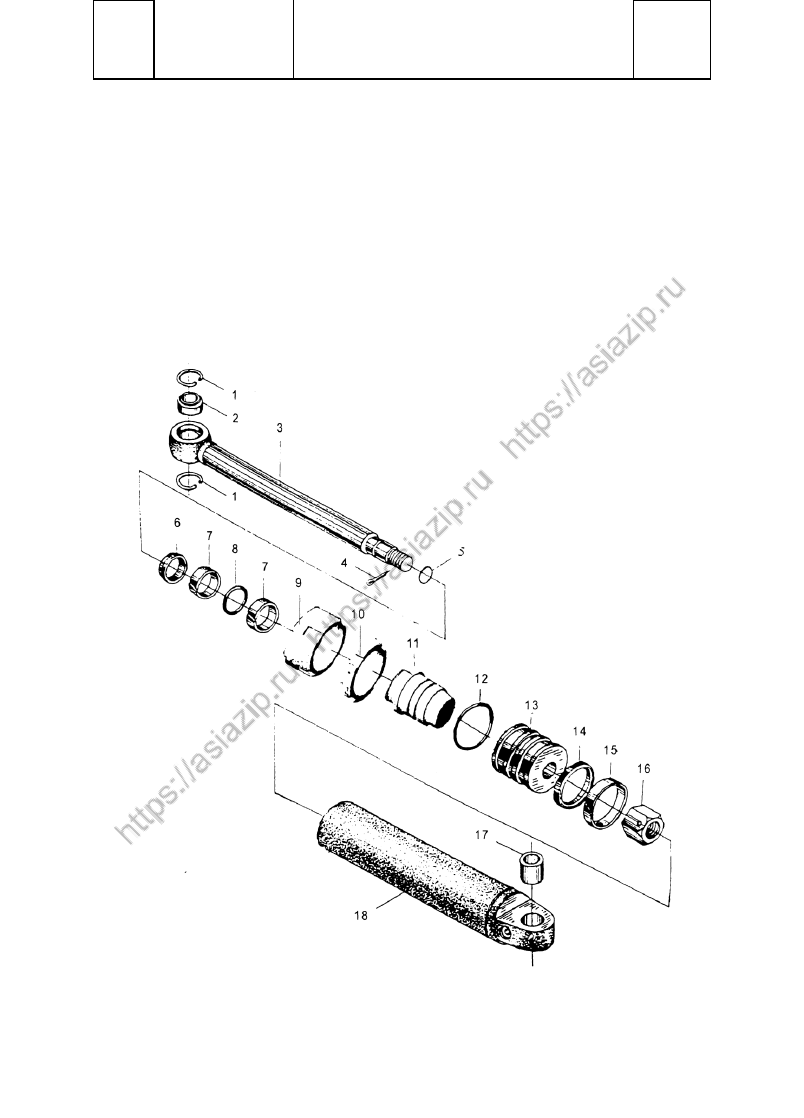

Z30.10M.6(7)  左(右)转向油缸

Левый

（

Правый

）

  поворотный цилиндр



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1

GB/T893.1-1986

挡圈

47

упорное кольцо

2

2

GB/T9163-1990

关节轴承

GE30ES-2RS

ключевой

подшипник

1

3

Z30.10.8A-1

活塞杆



шток поршня

1

4

GB/T91-1986

销

5

×

40

штифт

1

5

GB1235-1976

O

形圈

30

×

3.1

О-образное кольцо

1

6

GB/T10708.3-1989

防尘圈

FC40

×

48

×

5

пылезащитное

кольцо

1

7

GB/T10708.1-1989

密封圈

Y40

×

50

×

8

кольцо для оси

.



2

8

GB1235-1976

O

形圈

45

×

3.1

О-образное кольцо

1

9

Z30.10.8B-1

螺帽



Гайка

1

10

Z30.10.8-4

圆螺母



Круглая гайка

1

11

Z30.10.8B-2

导向套



направляющая

втулка

1

12

GB1235-1976

O

形圈

75

×

5.7

О-образное кольцо

2

13

Z30.10.8B-4

活塞



поршень

1

14

S55044

格莱圈

0750S-55044

Поршневый уплотнител

ь

1

15

Z30.10.8B-3

支承环



подпорное кольцо

1

16

QCHL02.043-1999

螺母

M27

×

1.5

гайка

1

17

Z30.10.8-10

衬套



Втулка

1

18

Z30.10M.6.1

(

左

)

缸体



левый цилиндр

1



93



Z30.10M.7.1

(

右

)

缸体



Правый цилиндр

1

























































Z30.11B  手制动系统

Система ручного тормоза










94



95




Z30.11B  手制动系统总成

Комплект системы ручного тормоза






96

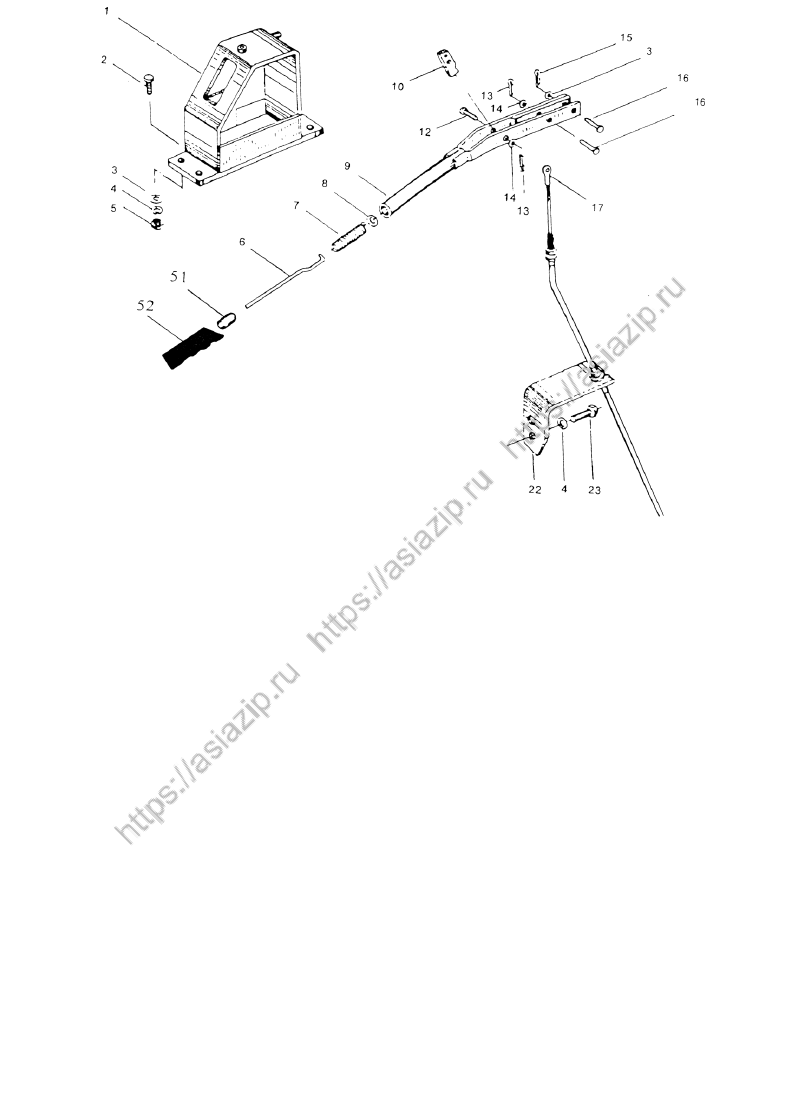

Z30.11B  手制动系统



Система ручного тормоза



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



1

Z30.11B.3.3

支架



подпорка

1

2

GB/T5783-1986

螺栓

M12

×

25 ZnD

болт

4

3

GB/T97.2-1985

垫圈

12 ZnD

шайба

4

4

GB/T93-1987

垫圈

  12

шайба

6

5

GB/T6170-1986

螺母

M12 ZnD

гайка

4

6

Z30.11B.3A-2

钩杆



Рычаг крюка

1

7

Z30.11B.3-1

弹簧



пружина

1

8

Z30.11B.3-2

垫片



прокладка

1

9

Z30.11B.3.2

组合杆



Комплексный

рычаг

1



Z30.11B.3A-3

操纵杆



рычаг управления

1

10

Z30.11B.3-3

撑牙块



Упорный зуб

1

11

Z30.11B.2-4

销轴



палец

1

12

Z30.11B-8

销轴



палец

2

13

GB/T91-1986

销３×

20

штифт

2

14

GB/T97.2-1985

垫圈

10 ZnD

шайба

3

15

GB/T91-1986

销

3

×

25

штифт

1

16

Z30.11B.3-5

销轴



палец

1

17

Z30.11B.1

软轴总成



Комплект

гибкого

вала

1

18

GB/T119-1986

销

4

×

22

штифт

1

19

GB/T6170-1986

螺母

M5

гайка

2

20

GB/T861.1-1987

垫圈

5

шайба

2

21

Z30.11B.2-5

拉簧



Тяговая пружина

1

22

Z30.11B-1

软轴支架



Каретка

гибкого

вала

1

23

GB/T5783-1986

螺栓

M12

×

30

болт

2

24

GB/T6172-1986

螺母

M8 ZnD

гайка

1

25

Z30.11B-2

可 调 接

杆



Регулируемый

соединительный

рычаг

1

26

Z30.11B.2.3

制动曲柄



Тормозный кривошип

1

27

GB/T91-1986

销

1.5

×

10

штифт

1





97

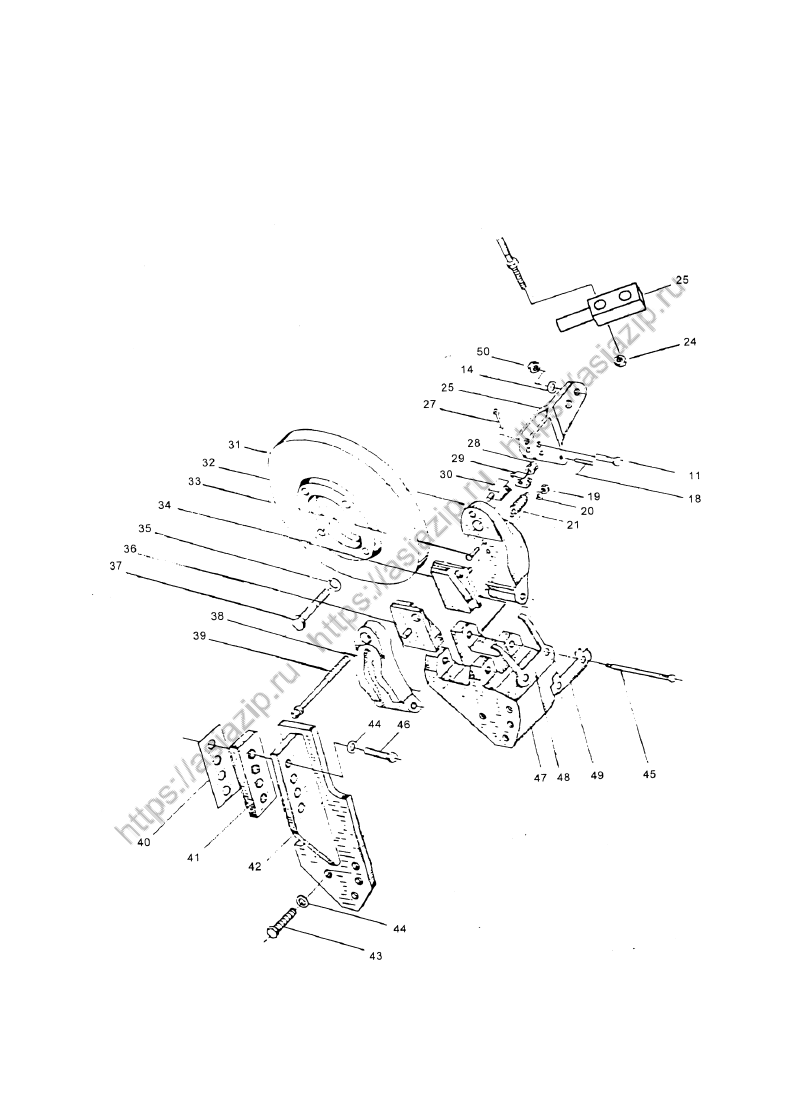

Z30.11B  手制动系统



Система ручного тормоза



序号

Номер



零件代号

Код детали



名            称

Наименование детали



数量

количеств

о



28

Z30.11B.2-11

螺母



гайка

1

29

Z30.11B.2.3-1

支座



держатель

1

30

Z30.11B.2-10

支座



держатель

1

31

Z30.11B.2-2

主夹钳



Ведущий зажим

1

32

Z30.11B-7

制动盘



Тормозный диск

1

33

Z30.11B.2-6

弹簧拉销



Натяжной

штырь

пружины

1

34

Z30.11B.2.2

主摩擦块



Ведущий фрикцион

1

35

GB/T93-1987

垫圈

14

шайба

4

36

Z30.11B.2.1

副摩擦块



Вспомогательный

фрикцион

1

37

GB/T5785-1986

螺栓

M14

×

1.5

×

58

болт

4

38

Z30.11B.2-1

副夹钳



Вспомогательный

зажим

1

39

Z30.11B.2-9

拉杆螺栓



болтt

1

40

Z30.11B-5

调整垫片



урегулирующая

прокладка

1

组



41

Z30.11B-4

垫块



прокладка

1

42

Z30.11B-3

连接板



Соединительная

плита

1

43

GB/T5782-1986

螺栓

M14

×

40 ZnD

болт

4

44

Q/CHL02.049-1999

垫圈

14

шайба

8

45

Z30.11B.2-8

螺栓



болт

2

46

GB/T5782-1986

螺栓

M14

×

70 ZnD

болт

4

47

Z30.11B-3

支架



подпорка

1

48

Z30.11B.2-3

复位弹簧



Возвратная пружина

1

49

Z30.11B.2-7

止动垫



подпоркаr

1

50

GB/T6172-1986

螺母

M10 ZnD

гайка

1

51

Z30.11B.3A.1

按钮



Кнопка

1

52

Z30.11B.3A-1

橡皮套



Резиновая втулка

1
