АВТОСАМОСВАЛ ЕВРО-3 СЕРИИ SHAANXI D'LONG F3000. Каталог запчастей (parts catalog) - часть 6

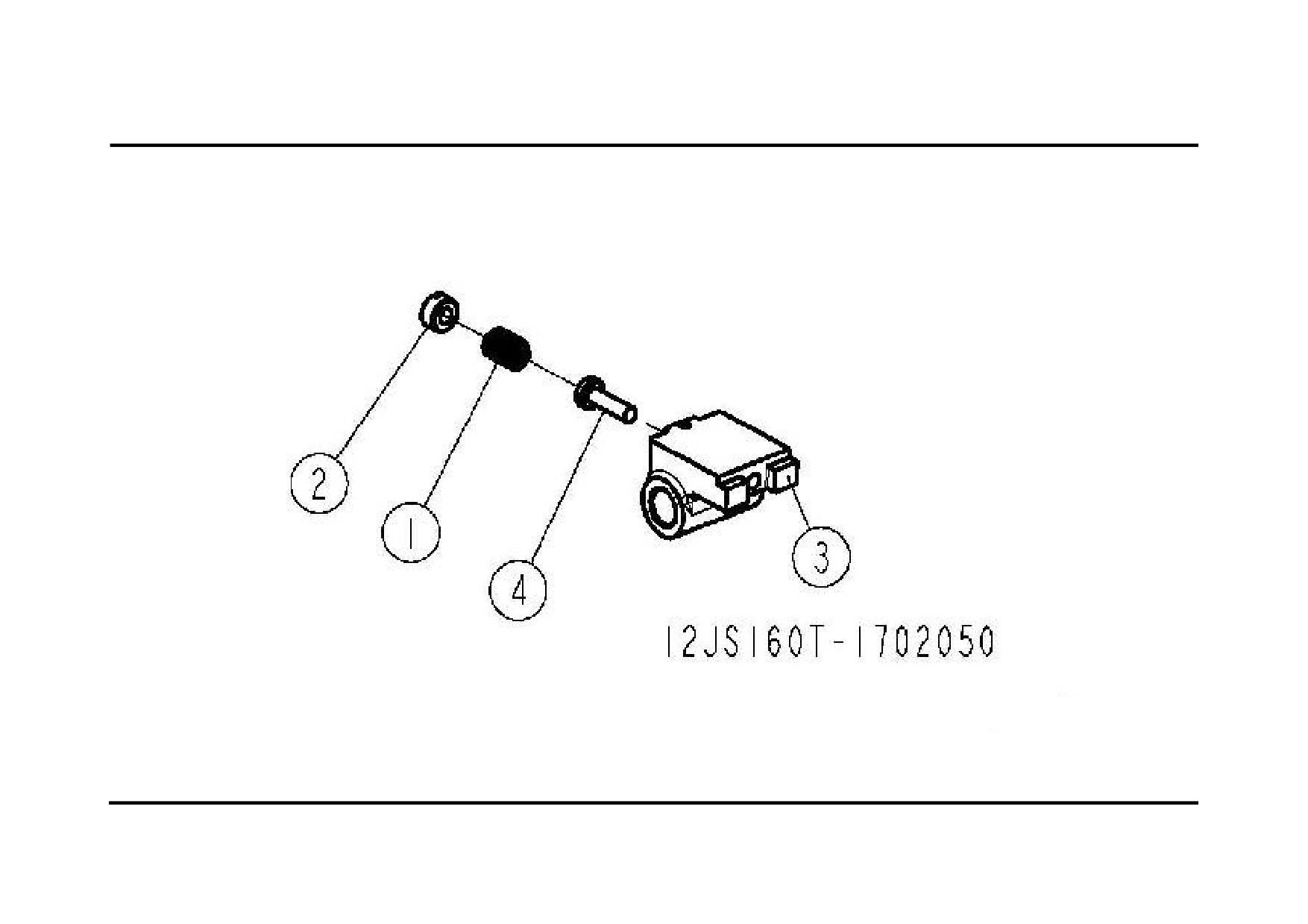

倒档倒导块总成 Блок зубчатой передачи задней передачи
倒档倒导块总成 Блок зубчатой передачи задней передачи
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
8774-1
倒档锁弹簧
Пробка
1
2
8968
倒档锁螺塞
Пробка
1
3
12JS160T-1702051
倒档导块
Блок зубчатой передачи задней передачи
1
4
DS100-1702061
倒档锁柱塞
Плунжер
1

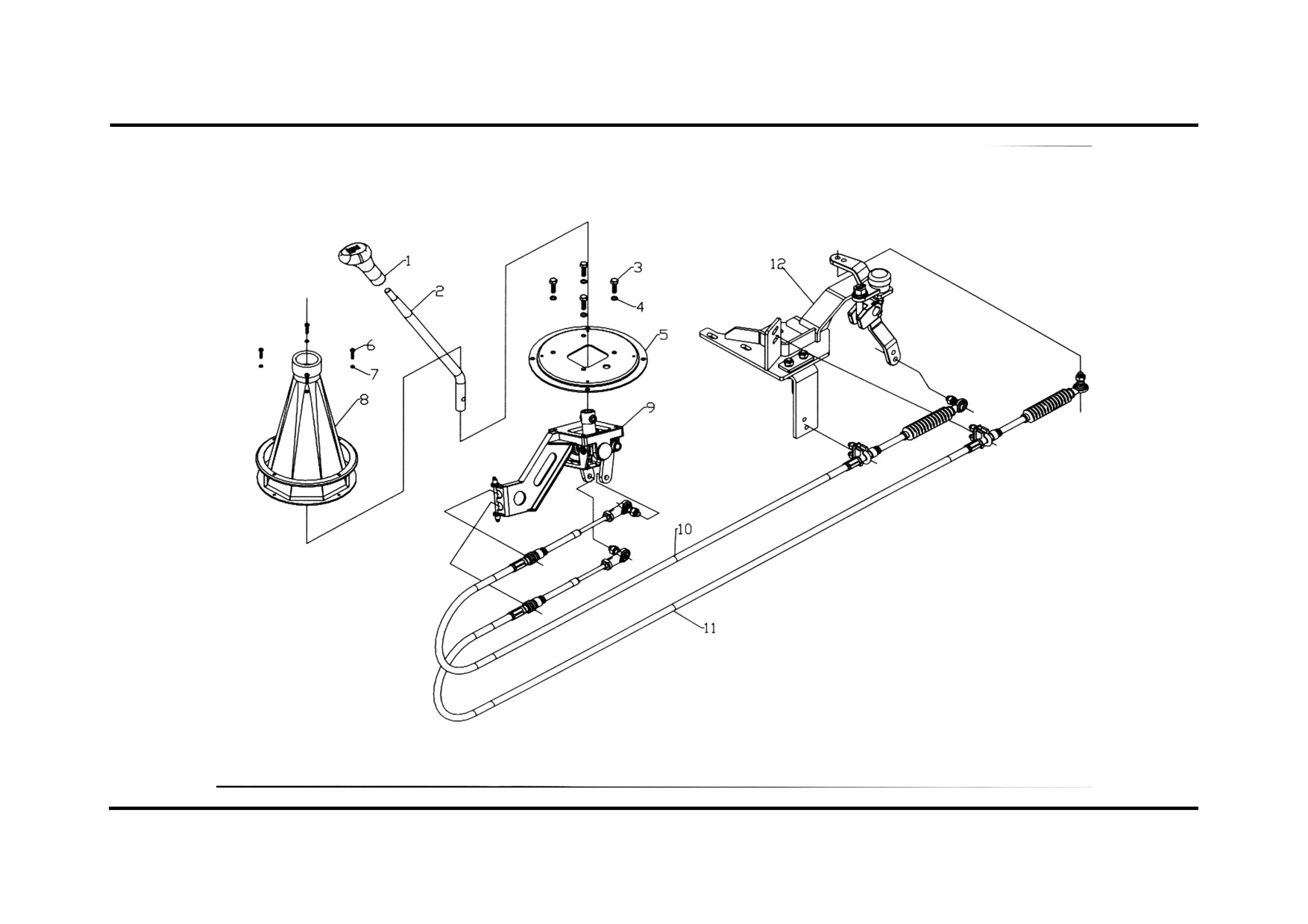

换档操纵装置 Механизм переключения передач
变速器操纵装置 Механизм переключения передач
序 号
件 号
名 称
数 量
备 注
П/п
Обозначение
Наименование
Количество
Примечание
1
DZ93259240007
12JS 变速器换档手柄
Ручка
1
2
DZ9114240537
操纵杆
Тяга
1
3
M10*25(GB5783-86)
六角螺栓
Болт
4
4
10(GB93-87)
弹簧垫圈
Пружинная шайба
4
5
DZ9114240536
驾驶室固定板
Пластина-фиксатор
1
6
M5*10(GB815-85)
十字槽盘头螺钉
Винт
4
7
5(GB93-87)
弹簧垫圈
Пружинная шайба
4
8
DZ9114240539
防尘罩总成
Пыльник в сборе
1
9
DZ9114240533
变速操纵器
Механизм переключения передач
1
10
DZ95259240007
换档软轴总成(F3000)
Гибкий трос переключения передач
1
11
DZ95259240008
选档软轴总成(F3000)
Гибкий трос выбора передач
1
12
DZ93259240018
软轴支架及转换机构 (无吊耳)
Кронштейн и механизм переключения
1

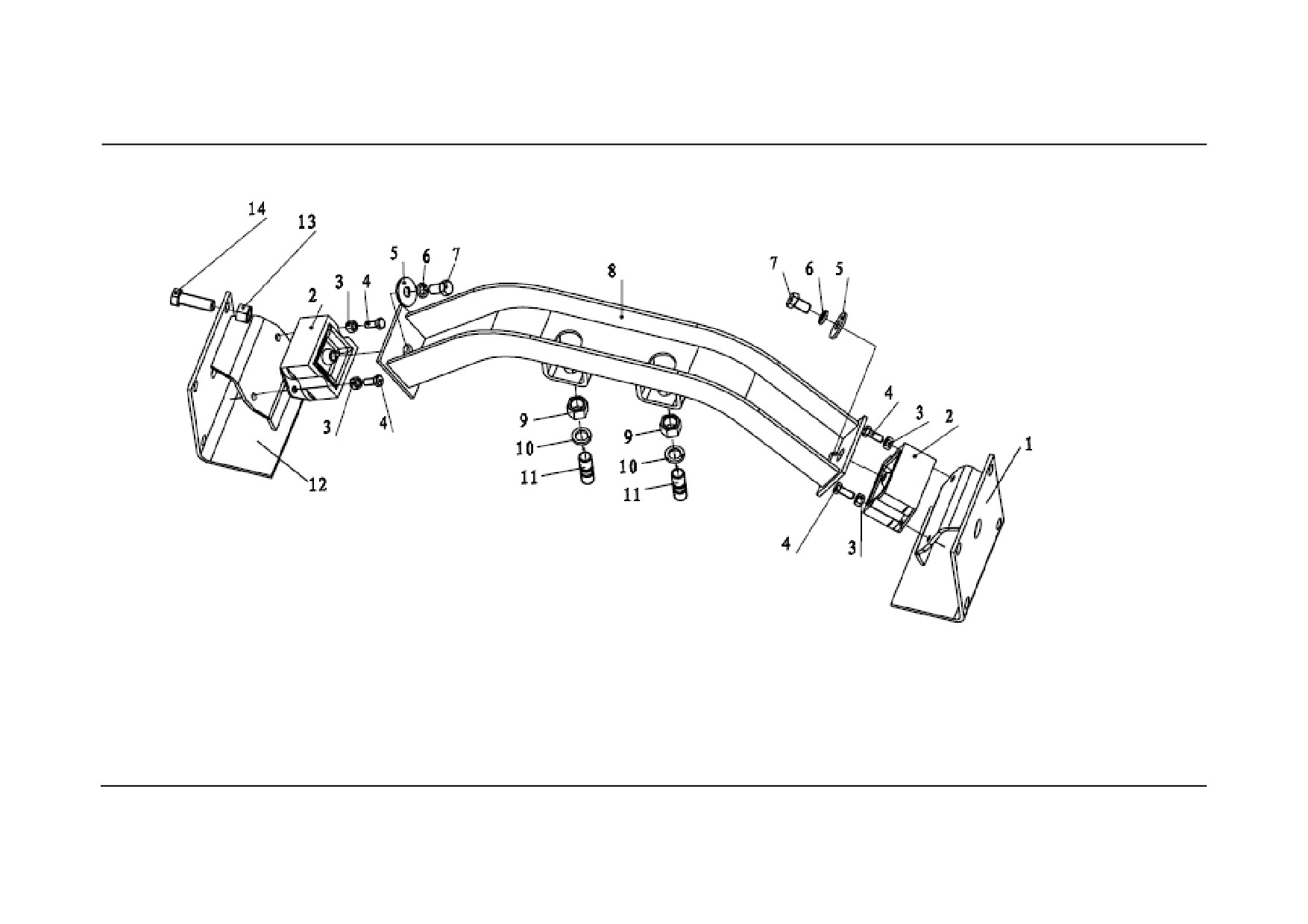

变速箱辅助支撑 Установки вспомогательных подвесок
变速箱辅助支撑 Установки вспомогательных подвесок
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ93259590104
右托架总成
Правый кронштейн в сборе
1
2
DZ93259590108
橡胶金属支承
Передняя опора двигателя
2
3
Q33208
2 型全金属六角锁紧螺母
Cтопорная гайка
4
4
Q150B0820
六角头螺栓
Болт
4
5
Q40212
大垫圈
Шайба
2
6
Q40312
弹簧垫圈
Пружинная шайба
2
7
Q150B1220
六角头螺栓
Болт
2
8
AZ9112590099
横梁总成
Поперечина в сборе
1
9
Q1231630
双头螺柱
Шпилька
2
10
Q40316
弹簧垫圈
Пружинная шайба
2
11
Q341B16
1 型六角螺母
Гайка
2
12
DZ93259590105
左托架总成
Левый кронштейн в сборе
1
13
Q33216
2 型全金属六角锁紧螺母
Cтопорная гайка
1
14
Q150B1645
六角头螺栓
Болт
1

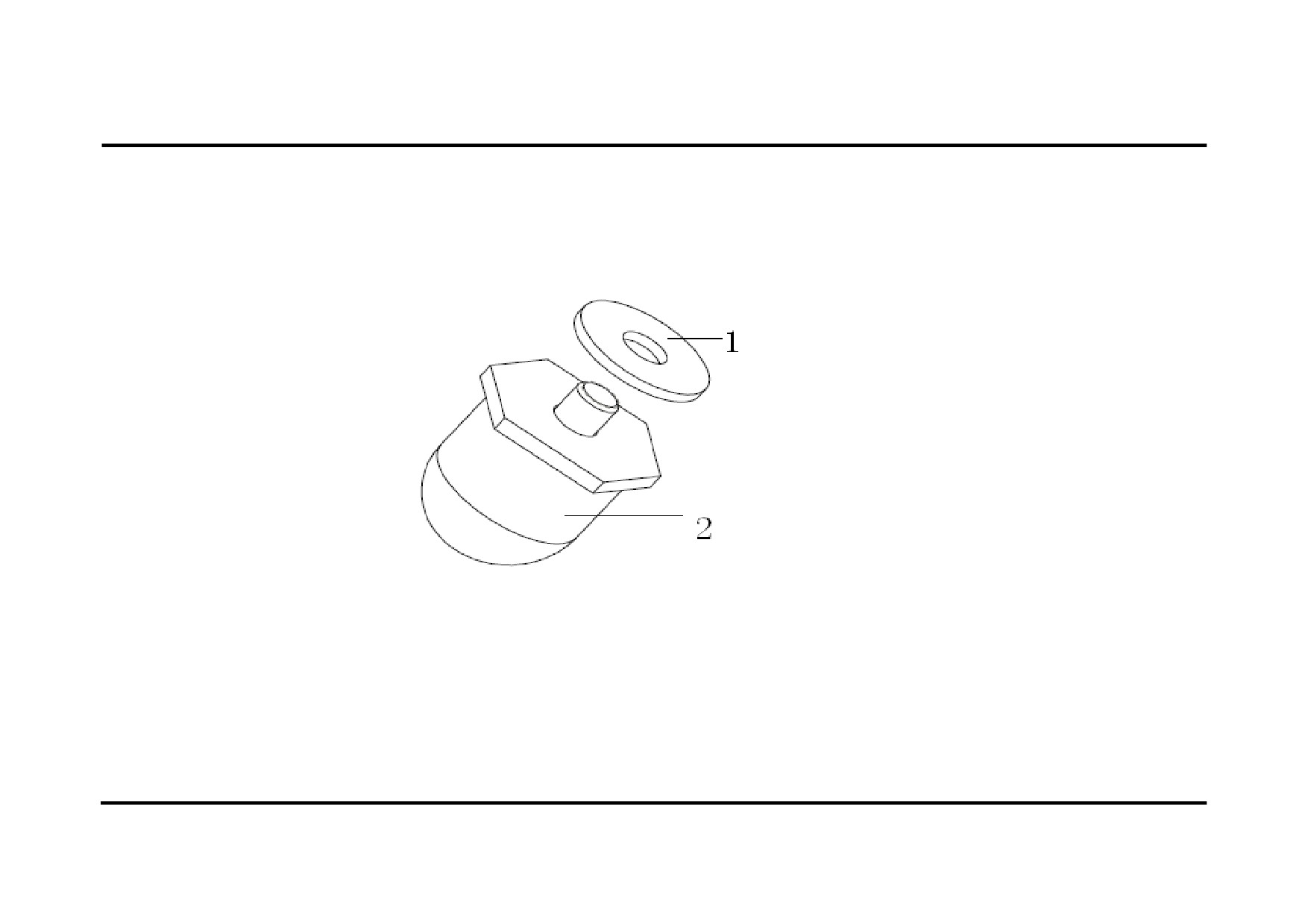

变速器悬置(8×4 车型) Подвеска коробки передач
变速器悬置(国三德龙 8×4 车型) Подвеска коробки передач
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
Q40216
大垫圈
Шайба
По потребоности
2
DZ93259590107
变速器辅助支承
Установки вспомогательных подвесок
2

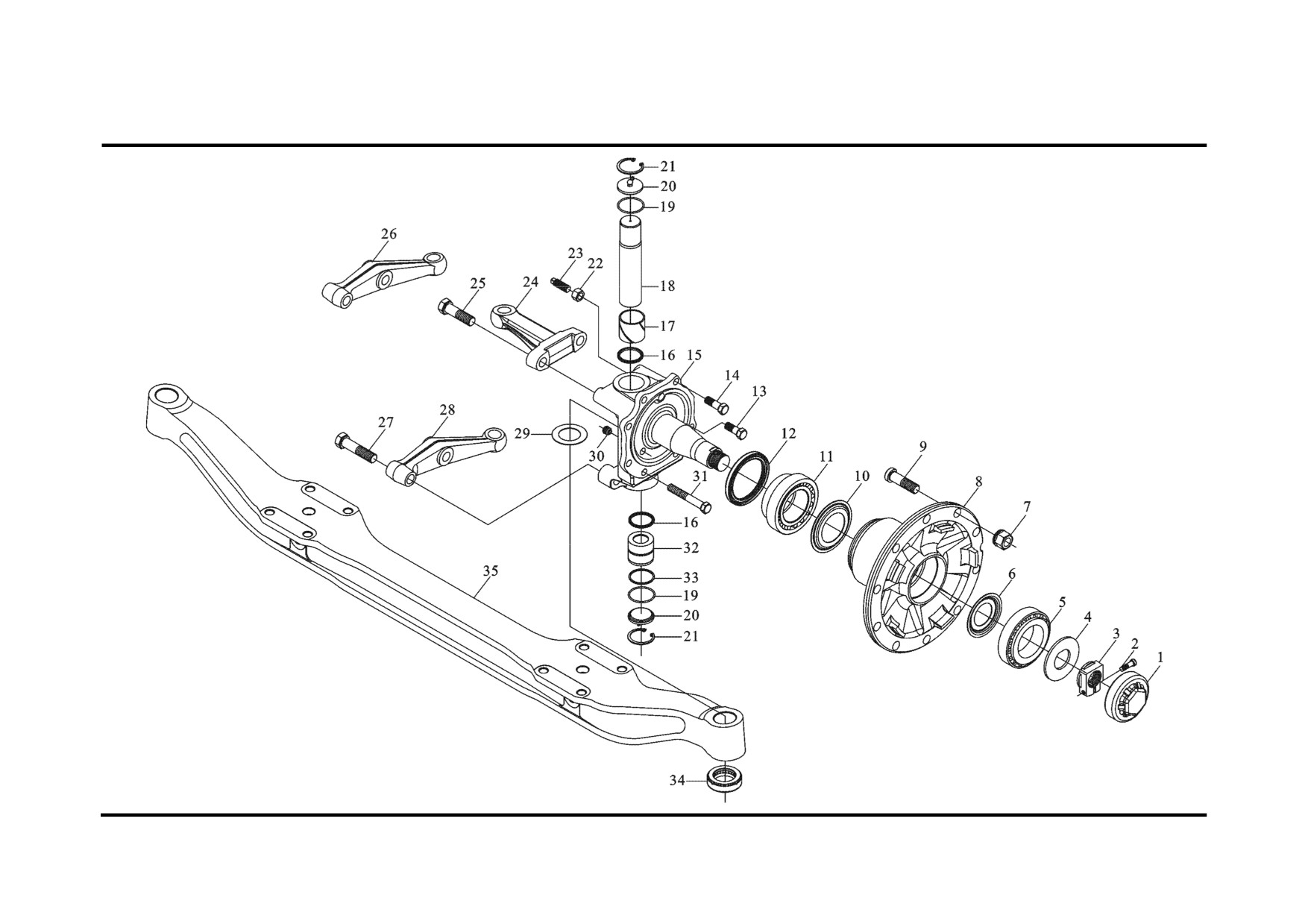

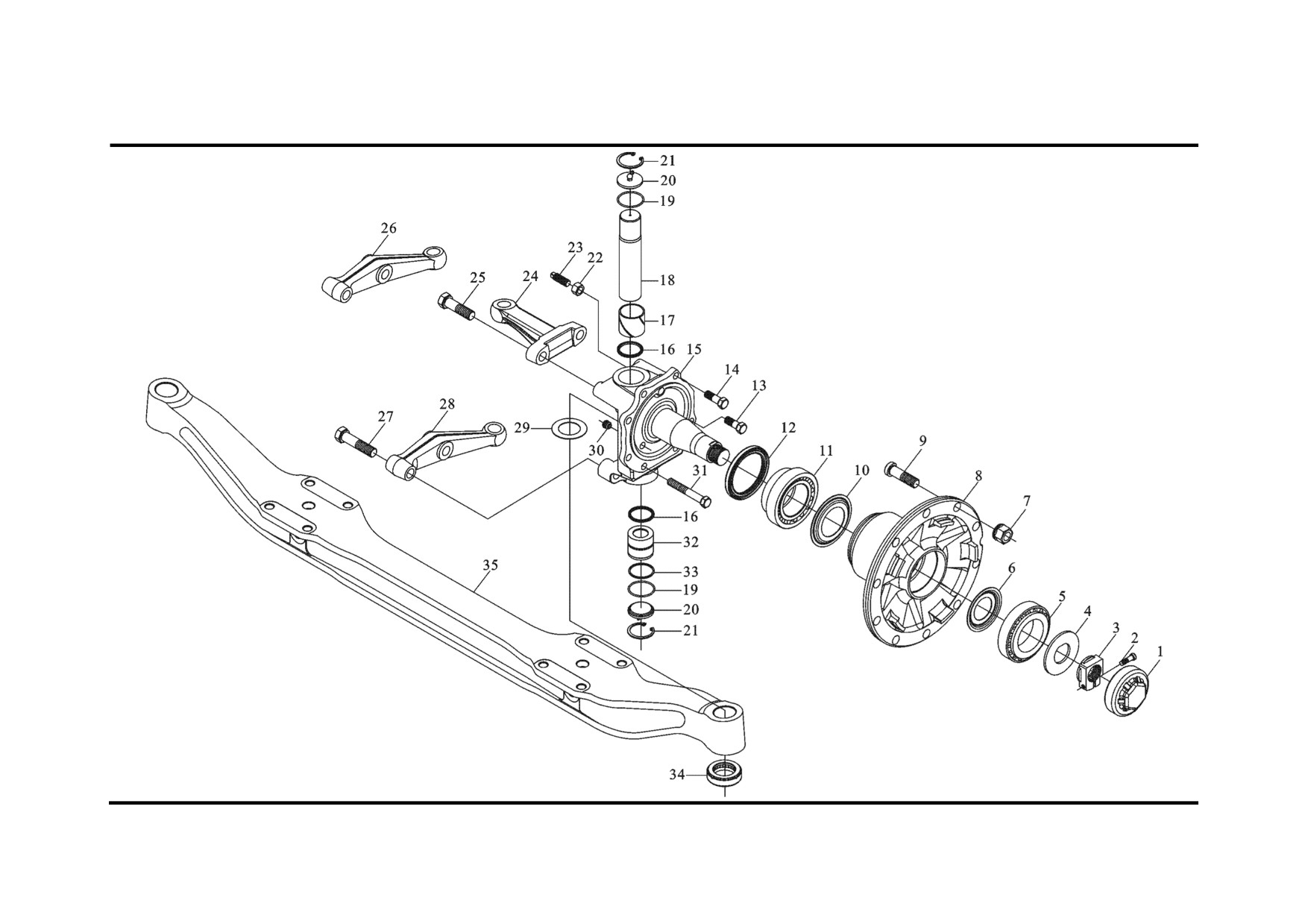

6. 前轴 ПЕРЕДНИЙ МОСТ
前轴Ⅰ Передний мостⅠ
前轴Ⅰ ПЕРЕДНИЙ МОСТⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.44312.0009
轮毂帽
Головка колесной ступицы
2
4×2
6×4
2
Q218B1040TF2
内六角圆柱头螺钉
Винт
2
6×2
8×4
3
81.92901.0066
锁紧螺母
Стопорная гайка
2
4
81.44215.0016
止推垫圈
Стопорная шайба
2
5
81.93420.0081
径向圆锥滚子轴承
Конический роликовый подшипник
2
06.32499.0016
径向圆锥滚子轴承
Конический роликовый подшипник
2
SKF32310J2/A(选用)
06.32499.0034
径向圆锥滚子轴承
Конический роликовый подшипник
2
FAG32310A(选用)
6
81.44303.0021
圆 盘
Диск
2
7
190003884160
车轮螺母
Гайка колеса
20
8
81.44301.0146
前轮毂
Передняя ступица
2
9
81.45501.0076
车轮紧固螺栓
Болт
20
见 81455010075
10
81.44303.0022
圆 盘
Тарелка
2
11
81.93420.0074
圆锥滚子轴承
Конический роликовый подшипник
2
06.32499.0081
圆锥滚子轴承
Конический роликовый подшипник
2
SKF331933
06.32499.0043
圆锥滚子轴承
Конический роликовый подшипник
2
FAG528983B
12
06.56289.0267
轴密封圈
Уплотнительная шайба валика
2
81.96502.6045
轴密封圈
Уплотнительная шайба валика
2
06.56280.0605
轴密封圈
Уплотнительная шайба валика
2
13
Q151B1635TF2
六角头螺栓
Болт
4
14
Q151B1640TF2
六角头螺栓
Болт
8
15
81.44201.0143
转向节
Поворотная цапфа
2
用于鼓式制动器
16
06.56279.0273
轴密封圈
Уплотнительная шайба валика
4
CFW
06.56279.0274
轴密封圈
Уплотнительная шайба валика
4
GOE(选用)
81.96502.6044
轴密封
17
81.93020.0706
上衬套
Верхняя втулка
2
前轴Ⅱ Передний мост Ⅱ
前轴Ⅱ ПЕРЕДНИЙ МОСТ Ⅱ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
18
转向节主销
Штифт
2
19
81.44205.0057
密封圈
Уплотнительное кольцо
4
20
密封盘总成
Уплотнительный диск
4
81.96501.0671
21
孔用弹性挡圈
Борткольцо
4
22
六角螺母
Гайка
2
81.90712.6011
23
紧定螺钉
Болт
2
24
转向节臂(左)
Рычаг осевой цапфы(левый)
1
Q43058
转向节臂(右)
Рычаг осевой цапфы(правый)
1
25
六角头螺栓
Болт
2
Q341B16
26
转向梯形臂(右)
Рулевая трапеция(правая)
1
27
六角头螺栓
Болт
4
81.90490.0479
28
转向梯形臂(左)
Рулевая трапеция(левая)
1
29
调整垫圈
Регулировочная шайба
По потребности
81.46705.0267
调整垫圈
Регулировочная шайба
По потребности
调整垫圈
Регулировочная шайба
По потребности
81.46705.0268
调整垫圈
Регулировочная шайба
По потребности
06.02834.3219
调整垫圈
Регулировочная шайба
По потребности
DZ9100410082
调整垫圈
Регулировочная шайба
По потребности
06.02834.3223
30
密封堵
Пробка
2
DZ9100410081
31
六角头螺栓
Болт
4
81.90711.0671
32
滚针轴承
Игольчатый подшипник
2
81.90711.0672
滚针轴承
Игольчатый подшипник
2
81.90711.0673
滚针轴承
Игольчатый подшипник
2
81.90711.0674
滚针
SFF
81.90711.0675
33
垫 圈
Шайба
2
FAG(选用)
81.90711.0676
前轴Ⅲ Перединй мост Ⅲ
前轴Ⅲ ПЕРЕДНИЙ МОСТ Ⅲ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
34
06.32819.0004
推力圆锥滚子轴承
Конический роликовый подшипник
2
推力圆锥滚子轴承
Конический роликовый подшипник
2
推力圆锥滚子轴承
Конический роликовый подшипник
2
06.32819.0017
推力圆锥滚子轴承
Конический роликовый подшипник
2
推力圆锥滚子轴承
Конический роликовый подшипник
2
81.44210.0017
35
前 轴
Передний мост
1
06.32579.0036
前 轴
Передний мост
1
06.32579.0057
DZ9100410056
DZ9100410058

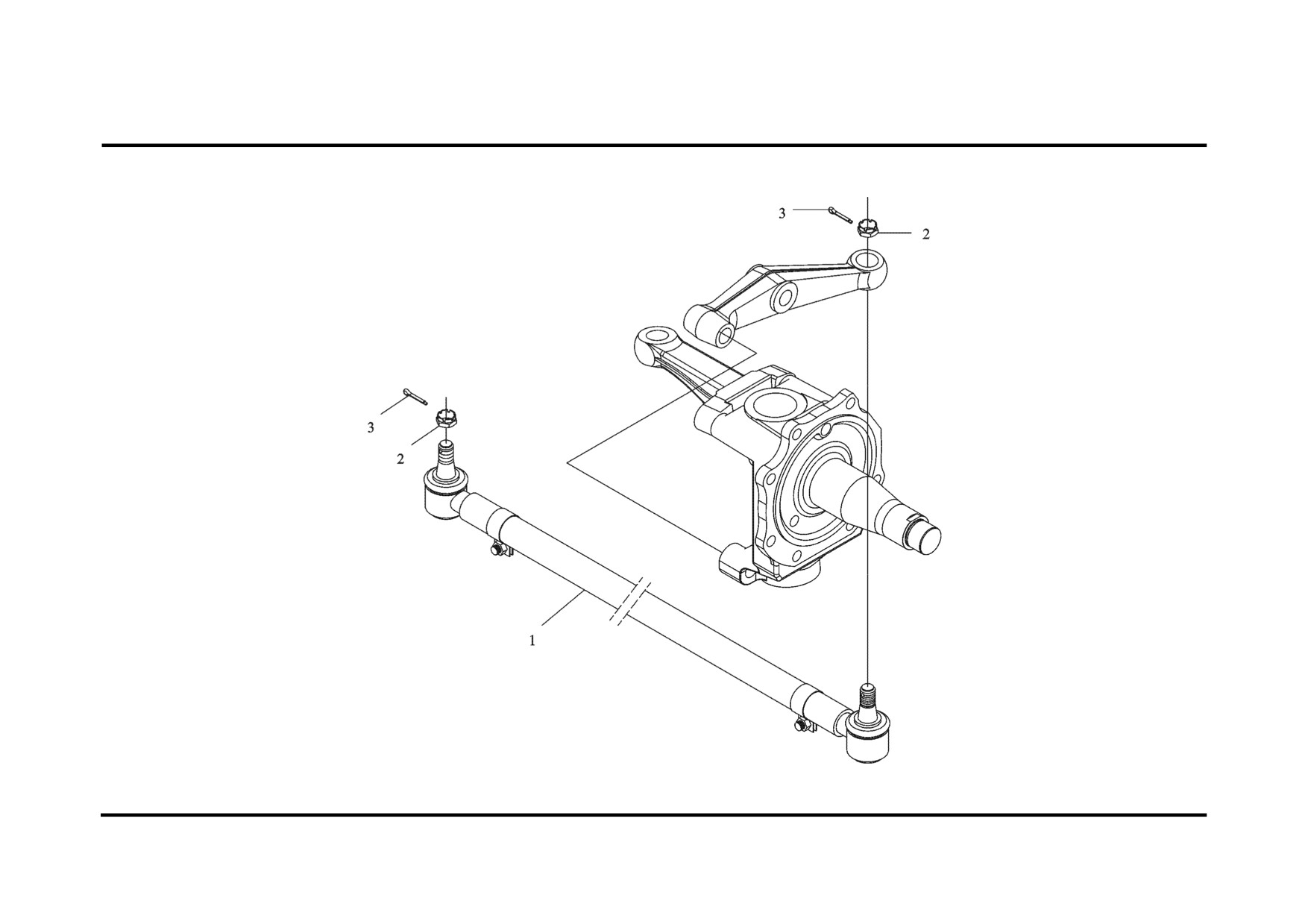

转向横拉杆 Поперечная рулевая тяга
转向横拉杆Ⅰ Поперечная рулевая тягаⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81467106902
横拉杆
Рулевая тяга
1
81467106901
横拉杆
Рулевая тяга
1
2
81906100015
六角开槽螺母
Гайка
2
3
Q5005050
开口销
Шплинт
2

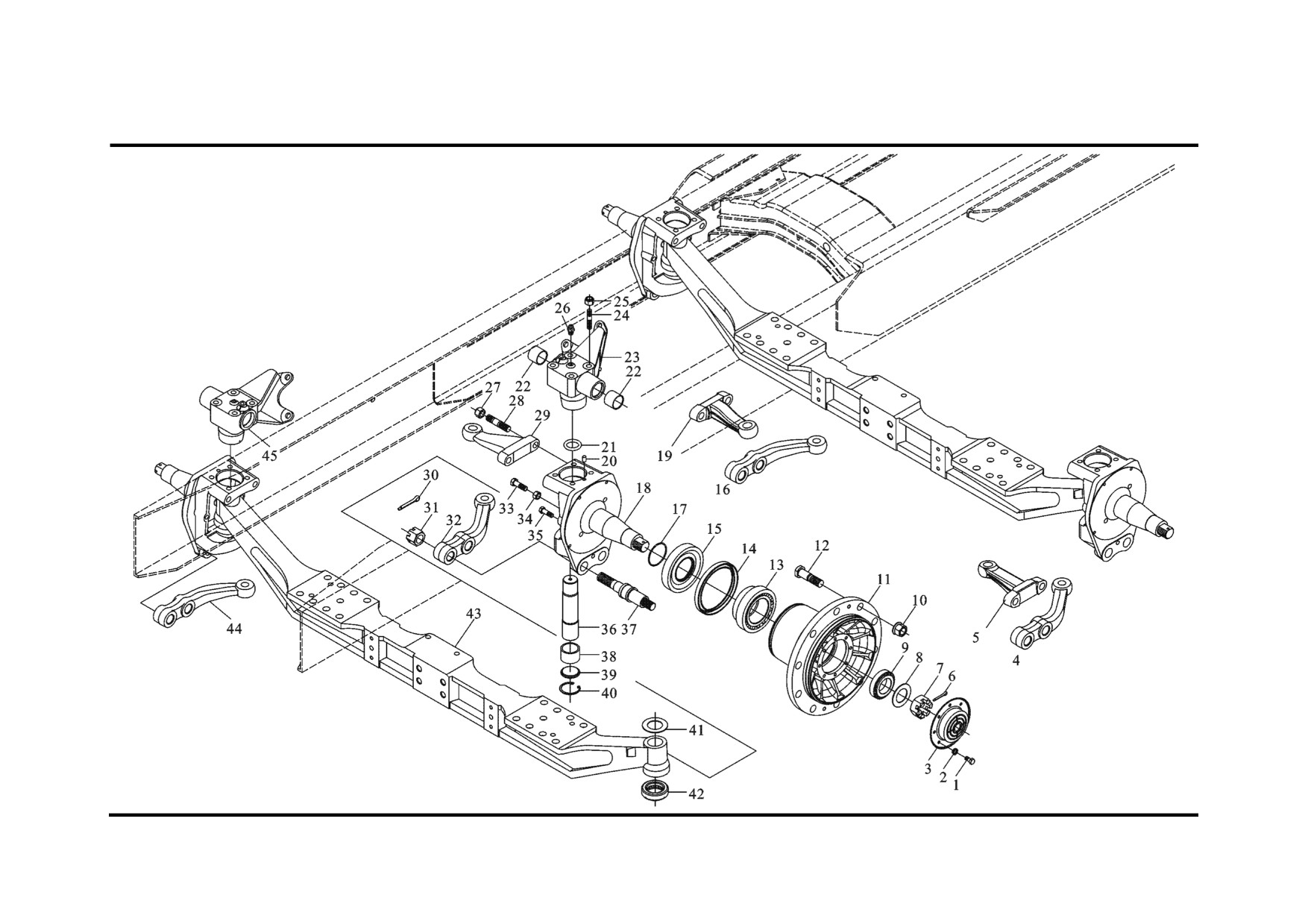

双转向前轴 Двухосное управление рулевым механизмом
双转向前轴Ⅰ Двухосное управление рулевым механизмомⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
Q150B0816
六角头螺栓
Болт
32
SX3380
适用于 8×4 车
2
Q40308
弹簧垫圈
Пружинная шайба
32
SX1380
3
88000410043
罩
Колпак
4
4
88000410041
右转向横拉杆臂
Рыгчаг рулевой тяги
1
5
99014410001
转向节臂
Рулевая цапфа
1
6
Q5006360
开口销
Шплинт
4
7
Q38336
II 型六角开槽螺母－
Гайка
4
8
99000410062
细牙
Гайка
4
9
3210
垫 片
Прокладка
4
GB/T297-94
10
Q30022
圆锥滚子轴承
Конический роликовый подшипник
40
11
99000410066
汽车车轮螺母
Гайка колеса
4
12
99012340123
前轮毂
Передняя ступица
40
13
32314
车轮螺栓
Болт колеса
4
GB/T297-95
14
99100100028
圆锥滚子轴承
Конический роликовый подшипник
4
15
99000410114
轴用密封圈
Кольцо уплотнительное
4
16
88000410040
隔 环
Проставка
1
17
29500420033
转向横拉杆臂
Рычаг рулевой тяги
4
18
88000410030
O 形密封圈
Уплотнительное кольцо
4
19
99018410003
转向节
Рулевая цапфа
1
20
Q5211016
转向节臂
Рычаг рулевой цапфы
4
21
88000410035
圆柱销
Штифт
4
22
88000340017
O 形密封圈
Уплотнительное кольцо
8
23
88000410033
衬 套
Втулка
2
24
88000410075
支架(左)
25
Q30215
双头螺柱
Шпилька
16
汽车车轮螺母
Гайка колеса

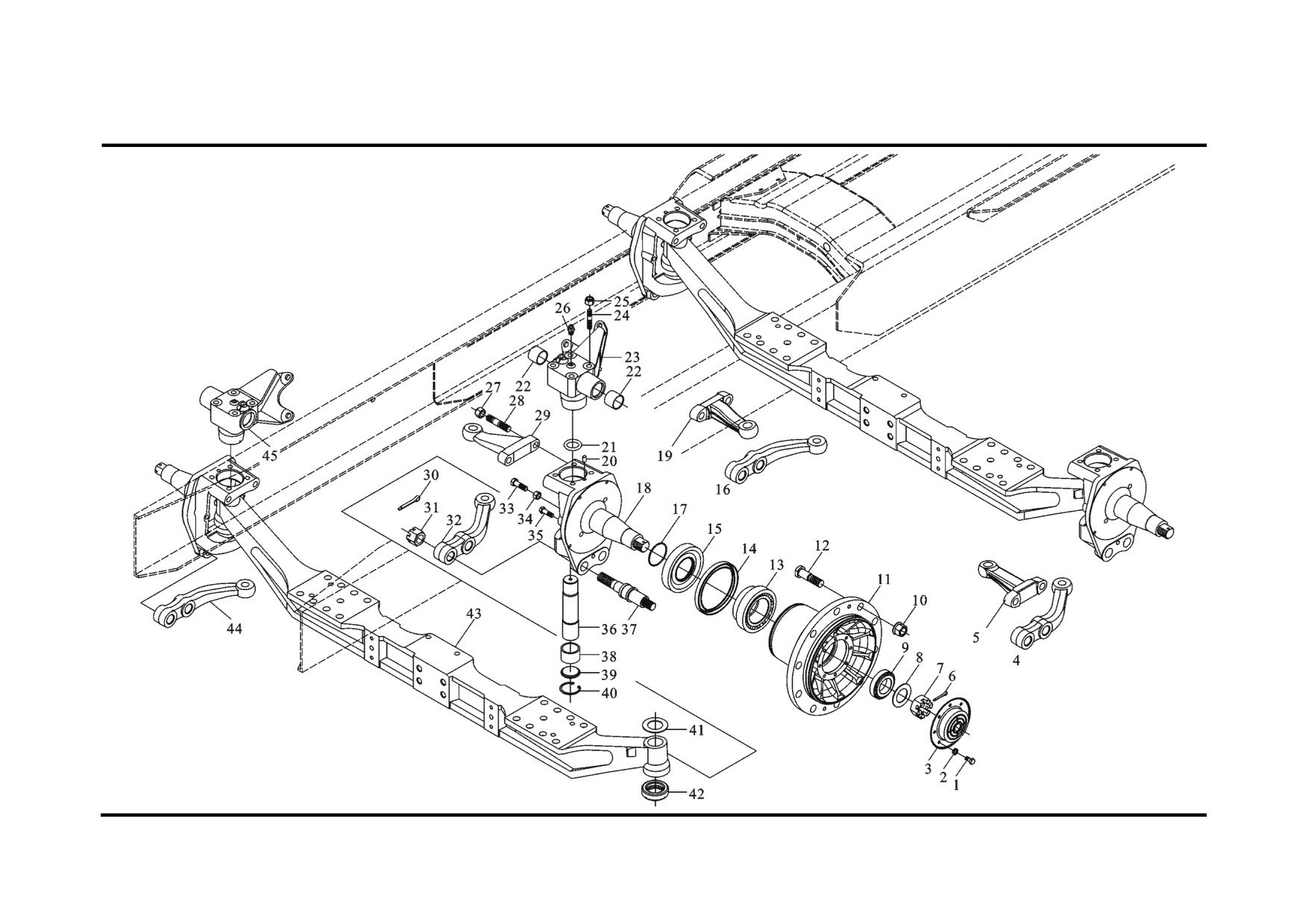

双转向前轴Ⅱ Двухосное управление рулевым механизмом Ⅱ
双转向前轴Ⅱ Двухосное управление рулевым механизмомⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
26
90003963114
米制锥螺纹滑脂嘴
Стандартная масленка
4
27
Q30218
汽车车轮螺母
Гайка колеса
8
28
88000410060
双头螺柱
Шпилька
8
29
99000410001
转向节臂
Рулевая цапфа
1
30
Q5005050
开口销
Шплинт
8
31
Q38327
II 型六角开槽螺母－细牙
Гайка
8
32
99018410005
右转向横拉杆臂
Рычаг рулевой цапфы
1
33
Q26114
六角头自攻锁紧螺钉
Контрвинт
4
34
Q351B14T15
六角薄螺母
Тонкая гайка
4
35
Q151C1220
六角头螺栓－细牙
Болт
8
36
88000410031
转向节销
Штифт рулевой цапфы
4
37
88000410038
制动蹄支承销
Валик тормозной колодки
8
38
88000410029
衬 套
Втулка
4
39
88000410100
盖
Крышка
4
40
Q43056
孔用弹簧挡圈
Борткольцо
4
41
88100411404
垫 圈
Шайба
По потребности
42
88000410049
推力滚柱轴承
Подшипник
4
43
88000410054
前 轴
Передний мост
2
44
99018410004
转向横拉杆臂
Рычаг рулевой тяги
1
45
88000410034
支架(右)
Кронштейн (правый)
2

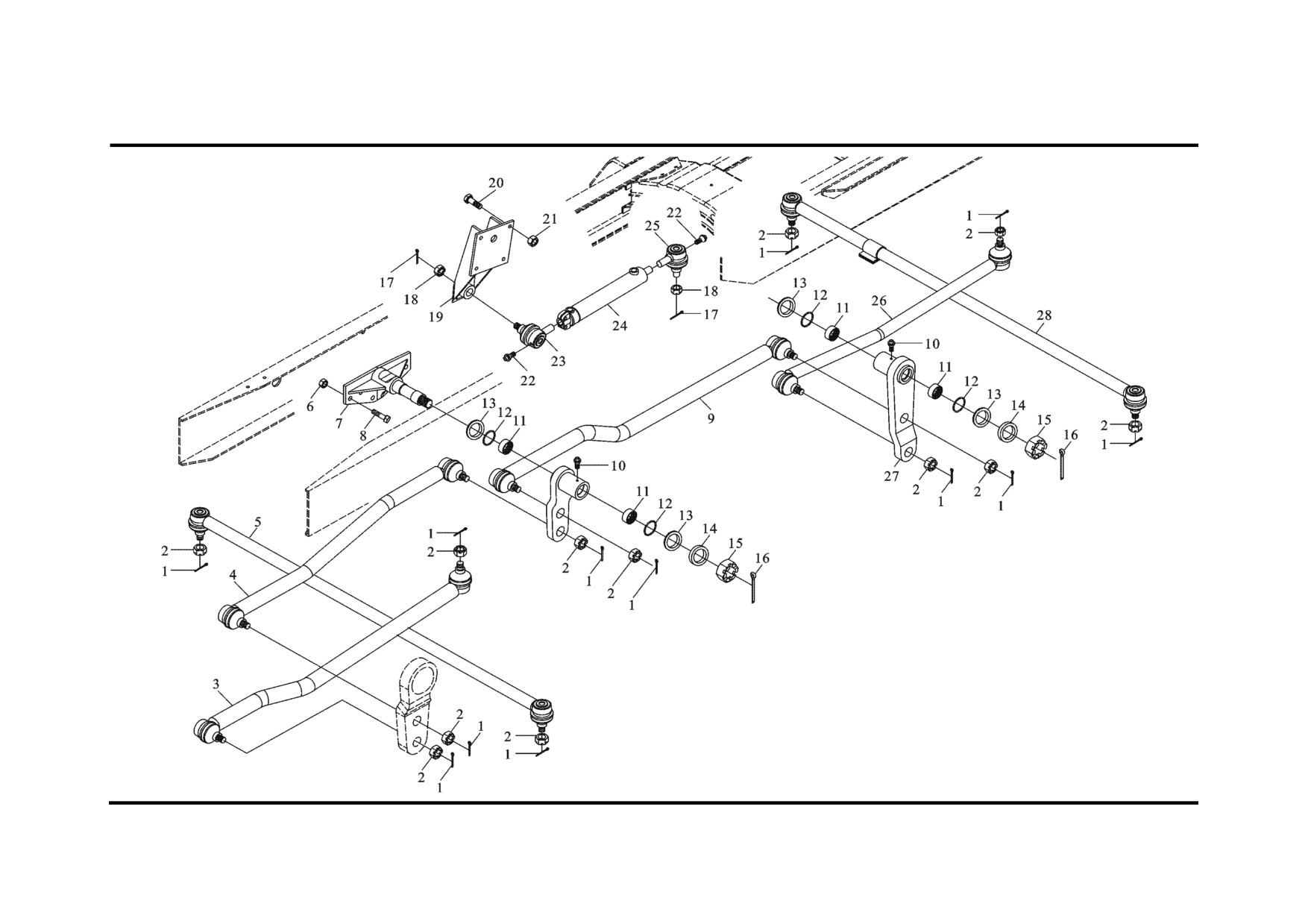

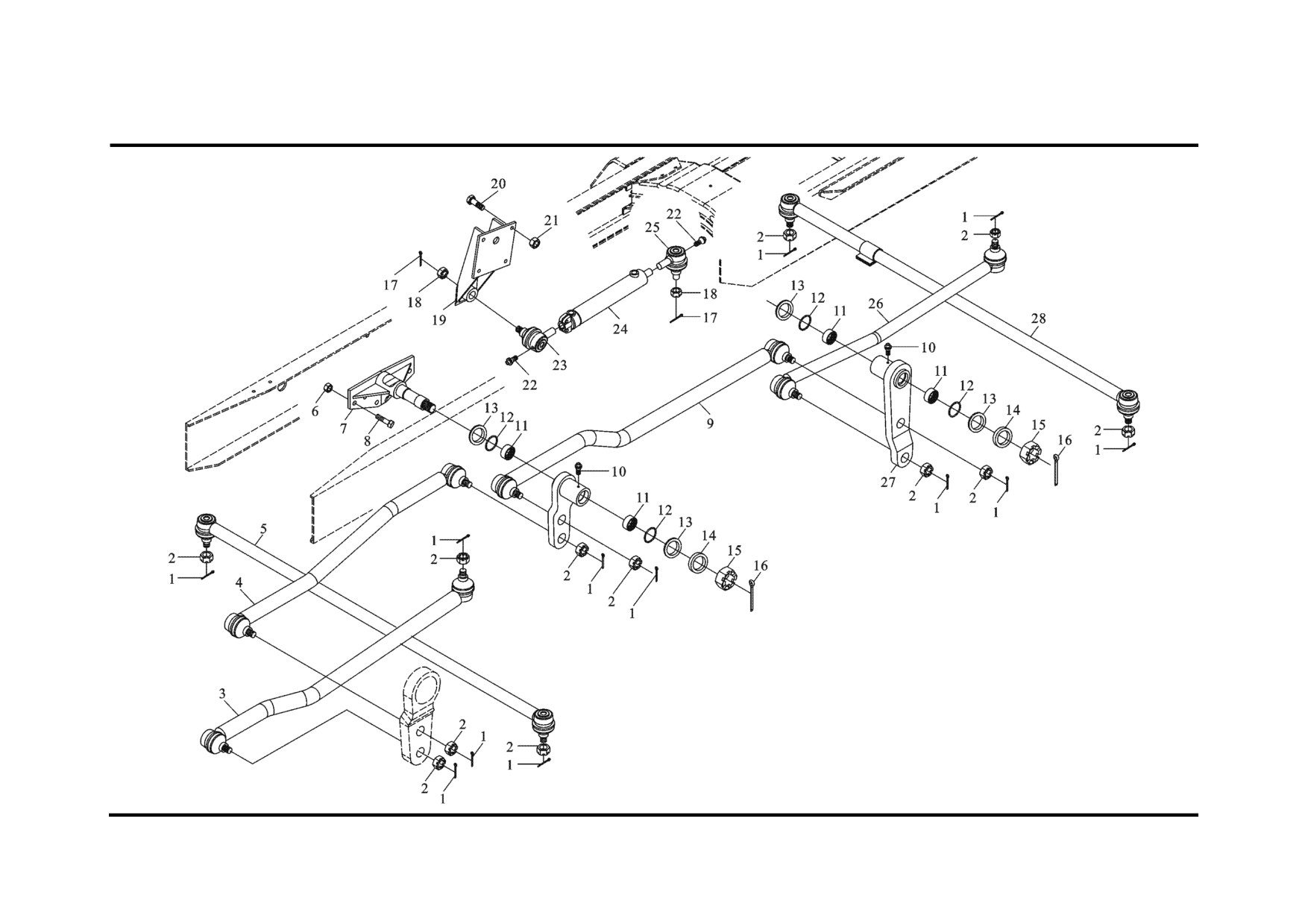

双前轴转向拉杆Ⅲ Двухосное управление рулевым механизмом Ⅲ
双前轴转向拉杆Ⅲ Двухосное управление рулевым механизмом Ⅲ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
90003920351
开口销
Шплинт
12
Q5004036
2
90003872359
六角开槽薄螺母
Тонкая гайка
12
Q387B20T15
3
99018430002
转向中间拉杆 40
Промежуточная рулевая тяга 40
1
4
99018430003
转向中间拉杆 40
Промежуточная рулевая тяга 40
1
5
99018430006
转向横拉杆 HER 公司
Поперечная рулевая тяга(HER)
1
6
90003888458
自锁螺母
Гайка самоблокировочная
6
7
99118470015
支板总成
Кронштейн в сборе
1
8
90003803747
六角头螺栓
Болт
6
Q151B1445
9
99018430004
转向中间拉杆 40
Промежуточная рулевая тяга 40
1
10
90003963112
锥螺纹滑脂嘴
Коническая масленка
2
11
190
410228
滚针轴承(HK4020A)
Игольчатый подшипник(HK4020A)
4
12
880
340023
O 形密封圈
Уплотнительное кольцо
4
13
99018470014
轴承垫圈
Шайба подшипника
4
14
99018470015
垫 圈
Шайба
2
15
90003872383
六角槽形扁螺母
Гайка
2
16
90003920541
开口销
Шплинт
2
Q5006350
17
90003920351
开口销
Шплинт
2
Q5004036
18
90003872359
六角开槽薄螺母
Гайка
2
Q387B20T15
19
99018510018
托架总成
Кронштейн в сборе
1
20
90003803747
六角头螺栓
Болт
4
21
90003888458
自锁螺母
Гайка самоблокировочная
4
Q151B1445
22
90003963112
米制锥螺纹滑脂嘴
Стнадартная коническая масленка
2
23
DZ9118470024
球形接头总成
Шариковое соединение в сборе
1
24
DZ9114470008
动力缸(
25
AZ9118470025
球形接头总成
Шариковое соединение в сборе
1
双前轴转向拉杆Ⅳ Двухосное управление рулевым механизмом Ⅳ
双前轴转向拉杆Ⅳ Двухосное управление рулевым механизмом Ⅳ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
26
99018430005
转向直拉杆
Прямая рулевая тяга
1
27
99018470016
柄杆总成
Держатель в сборе
1
28
AZ9100430118
横拉杆带夹箍总成
Поперечная тяга с хомутом в сборе
1
7. 中桥 CРЕДНИЙ МОСТ

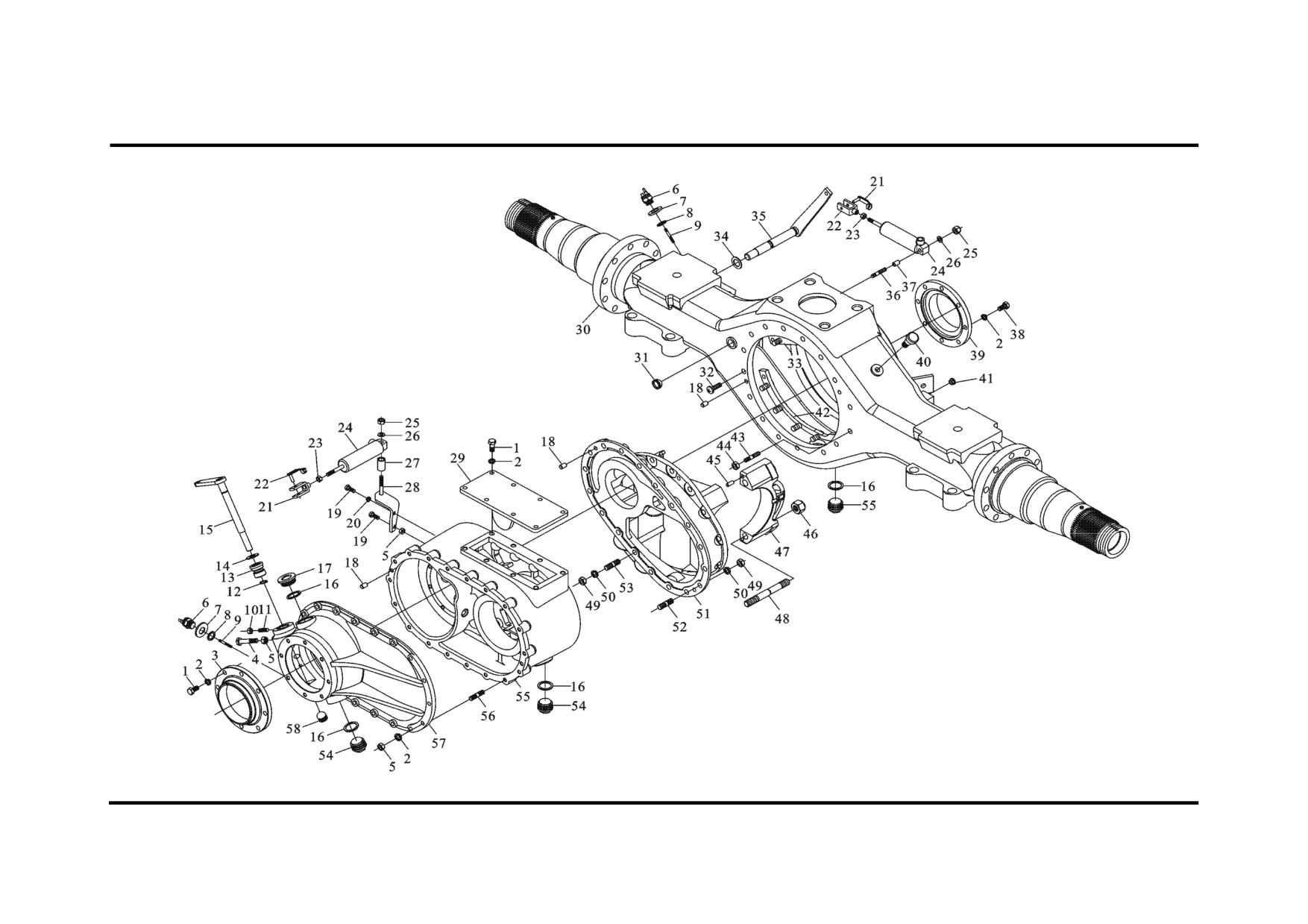

中桥桥壳Ⅰ Корпус среднего мостаⅠ
中桥桥壳Ⅰ Корпус среднего моста Ⅰ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
Q150B1025
六角头螺栓
Болт
8
S29(6×4)
2
Q40310
弹簧垫圈
Пружинная шайба
25
K29(6×4)
3
99014320175
端 盖
Крышка
1
K38(6×4)
4
Q150B1050
六角头螺栓
Болт
1
O43(6×4)
5
Q340B10
Ⅰ型六角螺母
Гайка
20
O46(6×4)
6
79100710003
压力开关
Включатель давления
2
N56(6×4)
7
Q72318
密封垫圈
Уплотнительная шайба
2
N60(6×4)
8
Q43705
轴用钢丝挡圈
Борткольцо проволочное
2
SX2190(6×6) B30(8×4)
9
69000330008
销(用于 13t 级)
Палец(13т.)
2
B36(8×4)
99112330016
销(用于 16t 级)
Палец(16т.)
2
10
Q340B08
Ⅰ型六角螺母
Гайка
1
11
开槽长圆柱端紧定螺钉
Контрвинт
1
GB75-85-M8×20Zn
12
Q43117
轴用弹性挡圈
Борткольцо
1
13
2700320037
衬 套
Втулка
1
14
780
730062
O 形密封圈
Уплотнительное кольцо
1
15
99014320076
差速锁摇臂总成
Коромысло блокировки в сборе
1
16
Q72336
密封垫圈
Уплотнительная шайба
3
17
5863315
磁性螺塞总成
Магнитная пробка в сборе
3
18
Q5211016
圆柱销
Штифт
4
19
Q150B0818
六角头螺栓
Болт
2
20
Q40308
弹簧垫圈
Пружинная шайба
2
21
90003964418
叉形活节
Вилка
2
22
780
350055
ES 平头锁
Арретир
2
23
Q350B08T15
六角薄螺母

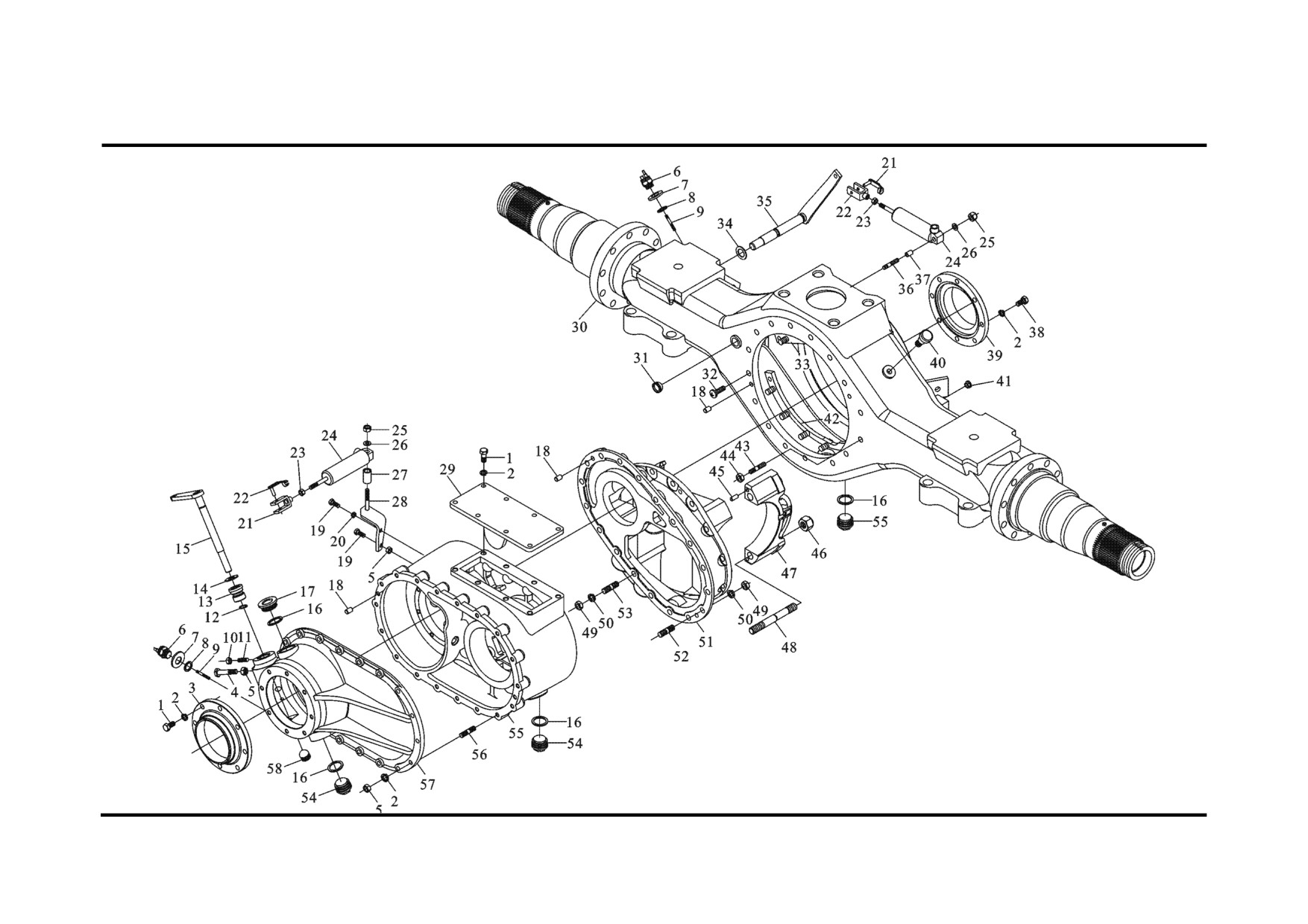

中桥桥壳Ⅱ Корпус среднего моста Ⅱ
中桥桥壳Ⅱ Корпус среднего моста Ⅱ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
24
79100360018
工作缸
Рабочий цилиндр
2
25
Q33208
II 型全金属六角锁紧螺母
Гайка
2
26
Q40108
平垫圈
Плоская шайба
2
27
61000060072
隔 套
Втулка
1
28
99014320156
托架总成
Кронштейн в сборе
1
29
AZ9114320178
接油板总成
Маслоприемник в сборе
1
用于 i=5.73 6.72 7.49 8.4
99014320118
接油板总成
Маслоприемник в сборе
1
9.49
30
99014330208
中桥壳总成
Корпус среднего моста в сборе
1
用于 i=4.8 4.42
DZ9114330208
加强中桥壳总成
Усиленный корпус в сборе
1
31
90003989290
碗形堵塞
Чашевидная пробка
1
32
Q2540820
十字槽沉头螺钉
Винт
4
33
99014330147
弓形固定卡总成(上)
Лучковый хомут верхний
1
34
680M330015
O 形密封圈
Уплотнительное кольцо
1
35
99014330125
操纵杆总成
Рычаг управления в сборе
1
36
Q1200850F3
双头螺栓
Шпилька
1
37
61000060084
间隔衬套
Втулка
1
38
Q150B1025
六角头螺栓
Болт
8
39
99014320141
轴承座
Гнездо подшипника
1
40
99000330006
通气口总成
Сапун в сборе
1
41
90003962021
锥螺纹内六角螺塞
Болт-пробка
1
42
99014330146
弓形固定卡总成(下)
Лучковый хомут нижний
1
43
90003810631
双头螺栓
Шпилька
4
44
90003888457
自锁螺母
Гайка самоблокировочная
4
45
Q5210820
圆柱销
46
90003888459
自锁螺母
Гайка самоблокировочная
4
содержание .. 4 5 6 7 ..
