LG969 Фронтальный погрузчик. Каталог запчастей - часть 1



  LG969 轮式装载机

  零部件图册

   LG969 WHEEL LOADER PARTS CATALOG





























山 东 临 工 工 程 机 械 有 限 公 司

 SHANDONG LINGONG CONSTRUCTION MACHINERY CO.,LTD.

































































LG969 轮 式 装 载 机  零部件图册

  LG969 WHEEL LOADER PARTS CATALOG

2007 年 7 月  第 1 版     第 1 次印刷

2007-07    Version1   Printed 1

山

东

临

工

工

程

机

械

有

限

公

司

S H A N D O N G   L I N G O N G   C O N S T R U C T I O N   M A C H I N E R Y   C O . , L T D

地址：中国·临沂经济开发区临工工业园

Add：Lingong Industry Park,Linyi Economic Development Zone,Shandong,china

电话：86-0539-8785688                       Tel： 86-0539-8785617

传真：86-0539-8785671                       Fax： 86-0539-8785618

技术服务：86-0539-8785800                   Web：www.sdlg.cn

前言





FOREWORD

LG969

型轮式装载机零部件图册，

是为了便于用户在使用、维修和保养等
工作中的方便而绘制的，以供在使用过
程中查阅及参考，也可帮助用户了解本
车的结构和装配关系。发动机另有专用
的零部件图册，故本书未再绘出。



本图册按各总成及结构布局绘制

出了各零部件的图形及相互装配关系。
凡装机后不可拆卸的部件（焊接件、铆
合件），一般只标出部件代号，不另列
其组成零件，明细表采用中英文对照编
排。



本图册按照配置为上柴发动机

、

定

轴式变速箱

、

湿式制动桥

、

先导操纵的

现行产品编绘，同类机型可以此为参
照。随着科技的进步和生产水平的提
高，产品将会不断改进，故本图册的内
容将会有部分与以后的产品不一致，如
有变动恕不通知，因此，敬请用户在定
购零部件时，指明所购整车的出厂日期
和编号。










编者



2007

年

7

月









THIS PART LIST OF LG9689WHEEL LO-

ADER ISINTENTED AS A CONSULTATION
REFERENCE FOR THE USERS

’

USING THE

MACHINE,AND TO HELP THEM REPAIR AND
MAINTAIN  THE  LOADERS,IT  CAN  ALSO
HELP THE USERS TO BE FAMILIAR WITH
THE CONSTRUCTION AND ASSEMBLY RELA-
TION OF THE MACHINE. THE ENGINE HAS-
ITS OWN PART LIST WITHIT .SO THIS
BOOK  DOES  NOT  CONTAIN  THE  ENGING
PART LIST.

THE PART LIST CONTAINS THE PA-

RTDRAWINGS OF DEFERENT ASSEMBLIES,
SHOWING THE SHAPE OF THE PARTS AS
WELL AS THE ASSEMBLING RELATION .
THE  COMPONENTS  WHICH  CAN  NOT  BE
TAKEN APART(LIE THE WELDMENT ORRI-
VETED  ASSEMBLIES)ARE  INDICA-TEED
ONLY  BY  THEIR  COMPONET  NUMBERS
WITH-OUT THE CONSISTING PART NUM-
BERS .THE NAME LIST SHOWS THE PART
NUMBERS,PART NAMES,AS WELL AS QUAN-
TITIES.ALTERMATIONS IN DESIGN ARE
NECESSARILY  WITH  THE  THECHNICAL
DEVELOPMENT,THEREFORE,SPECIFICATI
ONS ARE SUBJECT TO CHANGE WITHOUT
NOTICE BEFORE THE LIST BEINE REVIC-
ED ,AND WHEN ORDING SPARE PARTS.
USERS ARE KINGLY REQUSETED TO IN-
FORMUS.THE MANUFACTURING DATE AND
BATCH NUMBER OF THE WHEEL LOADER.




                  THE COMPILER
                     2007.7



目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

1

A．发动机系统
A．DIESEL ENGINE SYSTEM

A1 发动机系统 …………………………………………………………………………………………………（1）
A1 DIESEL ENGINE SYSTEM………………………………………………………………………………………（2）



A2 油门操纵机构   ……………………………………………………………………………………………（3）



A2 GOVERNOR CONTROL SYSTEM …………………………………………………………………………………（4）



A3 散热器总成   ………………………………………………………………………………………………（5）



A3 RADIATOR ASS

’

Y ……………………………………………………………………………………………（6）



B．变速箱系统
B．TRANSMISSION SYSTEM

B1 变速箱系统 …………………………………………………………………………………………………（7）
B1 TRANSMISSION SYSTEM …………………………………………………………………………………… （8）



C．驱动桥系统
C．AXLE SYSTEM

C1 驱动桥系统 …………………………………………………………………………………………………（9）



C1 AXLE ASSEMBLY  ……………………………………………………………………………………………（10）



C2 前桥总成……………………………………………………………………………………………………（11）



C2 FRONT AXLE ASSEMBLY………………………………………………………………………………………（12）



C3 后桥总成…………………………………………………………………………………………………  （13）



C3 REAR AXLE ASSEMBLY………………………………………………………………………………………（14）



C4 传动轴总成  ………………………………………………………………………………………………（15）



C4 DRIVE SHAFT GROUP…………………………………………………………………………………………（16）



C5 轮胎轮辋总成 ………………………………………………………………………………………………(17)
C5 RIM AND TYRE ASSEMBLY ………………………………………………………………………………… (18)

D．工作装置液压系统
D．IMPLEMENT HYDRAULIC SYSTEM

D1 工作泵总成  ………………………………………………………………………………………………（19）



D1 WORKING PUMP ASSEMBLY……………………………………………………………………………………（20）



D2 液压操纵总成  ……………………………………………………………………………………………（21）



D2 HYDRAULICALLY CONTROLLED ASSEMBLY……………………………………………………………………（22）



D2 液压操纵总成  ……………………………………………………………………………………………（23）



D2 HYDRAULICALLY CONTROLLED ASSEMBLY……………………………………………………………………（24）



D3 举升缸总成…………………………………………………………………………………………………（25）



D3 LIFTING CYLINDER ASSEMBLY………………………………………………………………………………（26）



D4 转斗缸总成…………………………………………………………………………………………………（27）



D4 DUMP CYLINDER ASSEMBLY…………………………………………………………………………………（28）



D5 工作齿轮泵 …………………………………………………………………………………………………（29）



D5 WORKING GEAR PUMP…………………………………………………………………………………………（30）



D6 转斗油缸  …………………………………………………………………………………………………（31）



D6 DUMP CYLINDER ……………………………………………………………………………………………（32）



D7 动臂油缸  …………………………………………………………………………………………………（33）



D7 LIFT ARM CYLINDER ………………………………………………………………………………………（34）
D8 多路阀………………………………………………………………………………………………………（35）



D8 MULTIPLEDIRECTIONALCONTROLVALVE ……………………………………………………………………（36）



D9 双联泵………………………………………………………………………………………………………（37）





目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

2

D9 TANDEM GEAR PUMP…………………………………………………………………………………………（38）



D10 先导阀总成…………………………………………………………………………………………………（39）



D10 PRIORITY VALVE ………………………………………………………………………………………… （40）



E．油箱
E．TANK

E1 燃油箱总成  ………………………………………………………………………………………………（41）



E1 FUEL TANK ASSEMBLY ………………………………………………………………………………………（42）



E2 液压油箱总成………………………………………………………………………………………………（43）



E2 HYDRAULIC TANK ASSEMBLY ………………………………………………………………………………（44）



F．工作装置
F．WORKING EQUIPMENT

F1 工作装置  …………………………………………………………………………………………………（45）



F1 WORKING EQUIPMENT ………………………………………………………………………………………（46）



F2 铲斗总成  …………………………………………………………………………………………………（47）



F2 BUCKET ASSEMBLY …………………………………………………………………………………………（48）



G．转向系统
G．STEERING SYSTEM

G1 转向泵总成…………………………………………………………………………………………………（49）



G1 STEERING PUMP ASSEMBLY …………………………………………………………………………………（50）



G1 转向器总成…………………………………………………………………………………………………（51）



G1 STEERING GEAR ASSEMBLY……………………………………………………………………………………（52）



G1 转向缸总成…………………………………………………………………………………………………（53）



G1 STEERING CYLINDER ASSEMBLY………………………………………………………………………………（54）



G2 转向器  ……………………………………………………………………………………………………（55）



G2 STEERING GEAR ……………………………………………………………………………………………（56）



G3 转向油缸  …………………………………………………………………………………………………（57）



G3 STEERING CYLINDER ………………………………………………………………………………………（58）



H．制动系统
H．BRAKE SYSTEM

H1 行车制动系统………………………………………………………………………………………………（59）



H1 SERVICE BRAKE SYSTEM ……………………………………………………………………………………（60）



H1 行车制动系统………………………………………………………………………………………………（61）



H1 SERVICE BRAKE SYSTEM ……………………………………………………………………………………（62）



H2 储气罐、制动阀、油水分离器……………………………………………………………………………（63）



H2 AIR RESERVOIR、BRAKE CONTROL VALVE、AIR DRYER……………………………………………………（64）



H3 加力泵总成  ………………………………………………………………………………………………（65）



H3 BRAKE BOOSTER ……………………………………………………………………………………………（66）



H4 驻车制动系统………………………………………………………………………………………………（67）



H4 PARKING BRAKE SYSTEM ……………………………………………………………………………………（68）



I．车架
I．FRAME

I1 前车架总成 ……………………………………………………………………………………………… （69）



I1 FRONT FRAME ………………………………………………………………………………………………（70）



I2 后车架总成…………………………………………………………………………………………………（71）



I2 REAR FRAME…………………………………………………………………………………………………（72）





目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

3

I3 配重铁总成…………………………………………………………………………………………………（73）



I3 COUNTER WEIGHT……………………………………………………………………………………………（74）



J．驾驶室
J．CAB GROUP

J1 驾驶室总成…………………………………………………………………………………………………（75）



J1 CAB GROUP …………………………………………………………………………………………………（76）



J2 驾驶室内饰 ……………………………………………………………………………………………… （77）



J2 CAB INTERIOR DECORATION ………………………………………………………………………………（78）



J3 座椅支架总成………………………………………………………………………………………………（79）



J3 SEAT ASSEMBLY …………………………………………………………………………………………… （80）



K．覆盖件系统
K．COVER SYSTEM

K1 发动机罩总成 …………………………………………………………………………………………… （81）



K1 HOOD OF DIESEL ENGINE ASSEMBLY…………………………………………………………………………（82）



K2 左台架总成 ……………………………………………………………………………………………… （83）



K2 LEFT BENCH GROUP  ………………………………………………………………………………………（84）



K3 右台架总成 ……………………………………………………………………………………………… （85）



K3 RIGHT BENCH GROUP ………………………………………………………………………………………（86）



K4 左、右灯架…………………………………………………………………………………………………（87）



K4 LEFT RIGHT LAMP FRAM E…………………………………………………………………………………（88）



K5 左右前挡泥瓦 …………………………………………………………………………………………… （89）
K5 LEFT RIGHT FRANT RENDER…………………………………………………………………………………（90）



L．空调系统
L．AIR CONDITIONER SYSTEM

L1 空调系统……………………………………………………………………………………………………（91）



L1 AIR CONDITIONER SYSTEM…………………………………………………………………………………（92）



M．电气系统
M．ELECTRIC SYSTEM

M1 电气系统……………………………………………………………………………………………………（93）



M1 ELECTRIC SYSTEM …………………………………………………………………………………………（94）













A

发动机系统



DIESEL ENGINE SYSTEM















































山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

A1

版权所有  不得翻印

        1

                                            山东临工

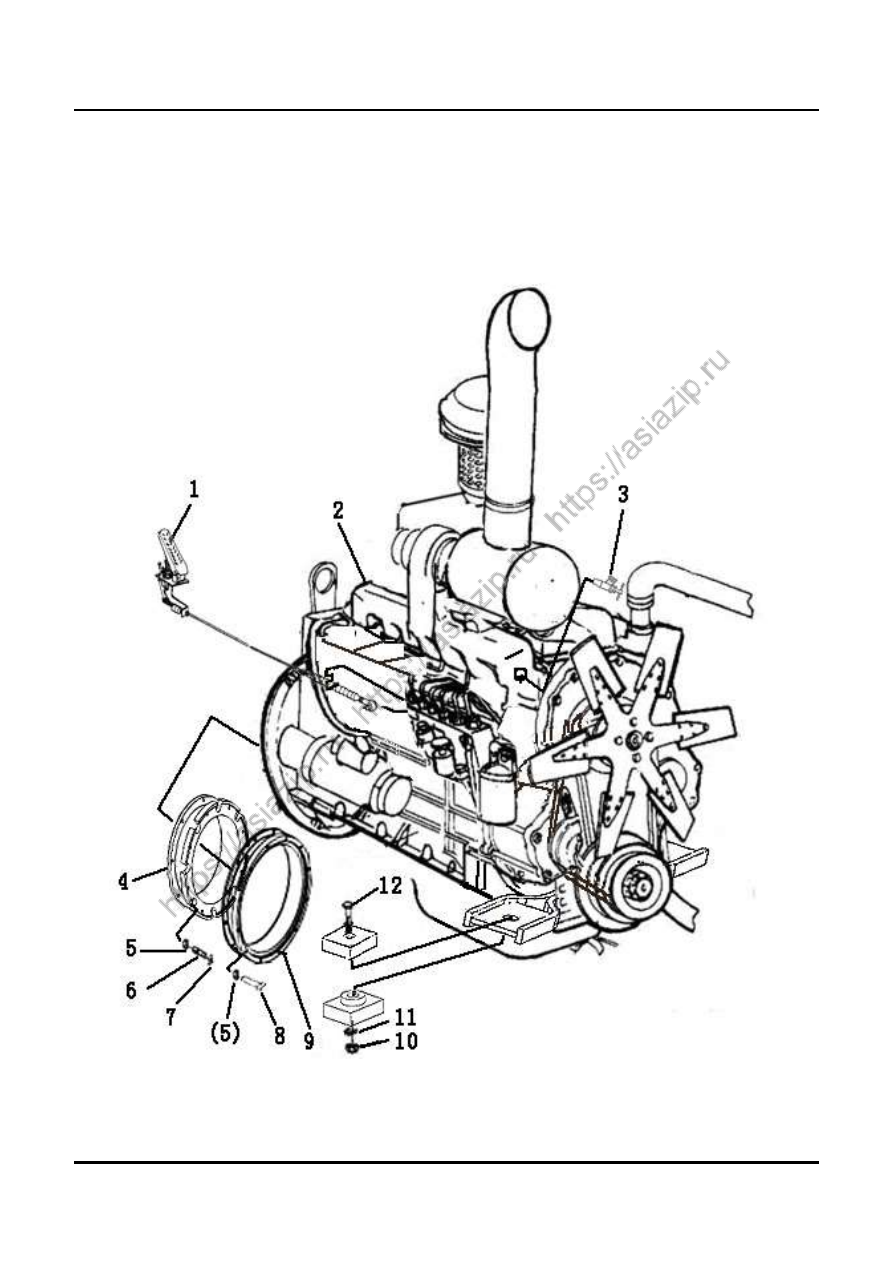

发动机系统
DIESEL ENGINE SYSTEM











A1

版权所有  不得翻印

 2

                                            山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2901000752  油门操纵机构

GOVERNOR CONTROL SYSTEM

1



2

4190000536  发动机总成 C6121ZG20（C6ZG20e）  DISESEL ENGINE SYSTEM C6121ZG20（C6ZG20e）



1



3

4120000067  暖风机水阀 LG12-NFJSF

VALVE OF WATER LG12-NFJSF

2



4

2901001206  飞轮过渡

 FLY WHEEL TRANSITION

1



5

4015000025  垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

28



6

4012000021  螺柱 GB899-AM10*1-M10*35-8.8

DOUBLE END BOLT GB899-AM10*1-M10*35-8.8

8



7

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

16



8

4011000085  螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

12



9

2901001207  飞轮壳过渡

FLY WHEEL COVER TRANSITION

1



10

4013000021  螺母 GB6170-M24EpZn-8

NUT GB6170-M24EpZn-8

2



11

4015000167  垫圈 GB97.1-24EpZn-300HV

WASHER GB97.1-24EpZn-300HV

2



12

4011000387  螺栓 GB5782-M24*130EpZn-8.8

BOLT GB5782-M24*130EpZn-8.8

2







A2

版权所有  不得翻印

 3

                                           山东临工

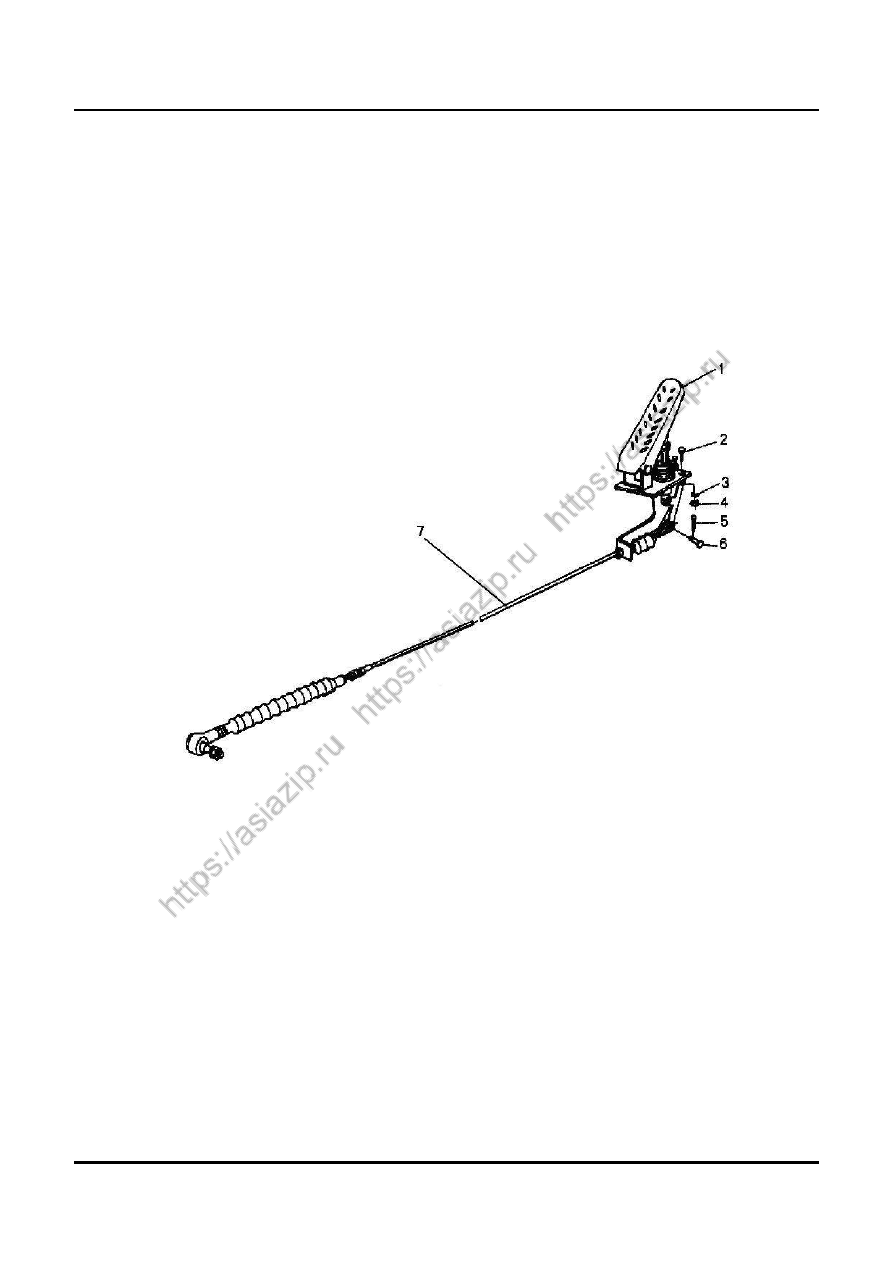

油门操纵机构
GOVERNOR CONTROL SYSTEM










A2

版权所有  不得翻印

 4

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000096  油门踏板 ZY75-00

ACCELERATOR PEDAL ZY75-00

1



2

4011000101  螺栓 GB5783-M6*20EpZn-8.8

BLOT GB5783-M6*20EpZn-8.8

3



3

4015000035  垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

3



4

4013000028  螺母 GB6170-M6EpZn-8

NUT GB6170-M6EpZn-8

3



5

4016000100  开口销 GB91-2*20EpZn-Q235A

SPLINT PIN GB91-2*20EpZn-Q235A

1



6

4016000138  销轴 GB882-B6*22EpZn-35

PIN GB882-B6*22EpZn-35

1



7

2901000755  操纵软轴

CABLE SHAFT

2































A3

版权所有  不得翻印

 5

                                          山东临工

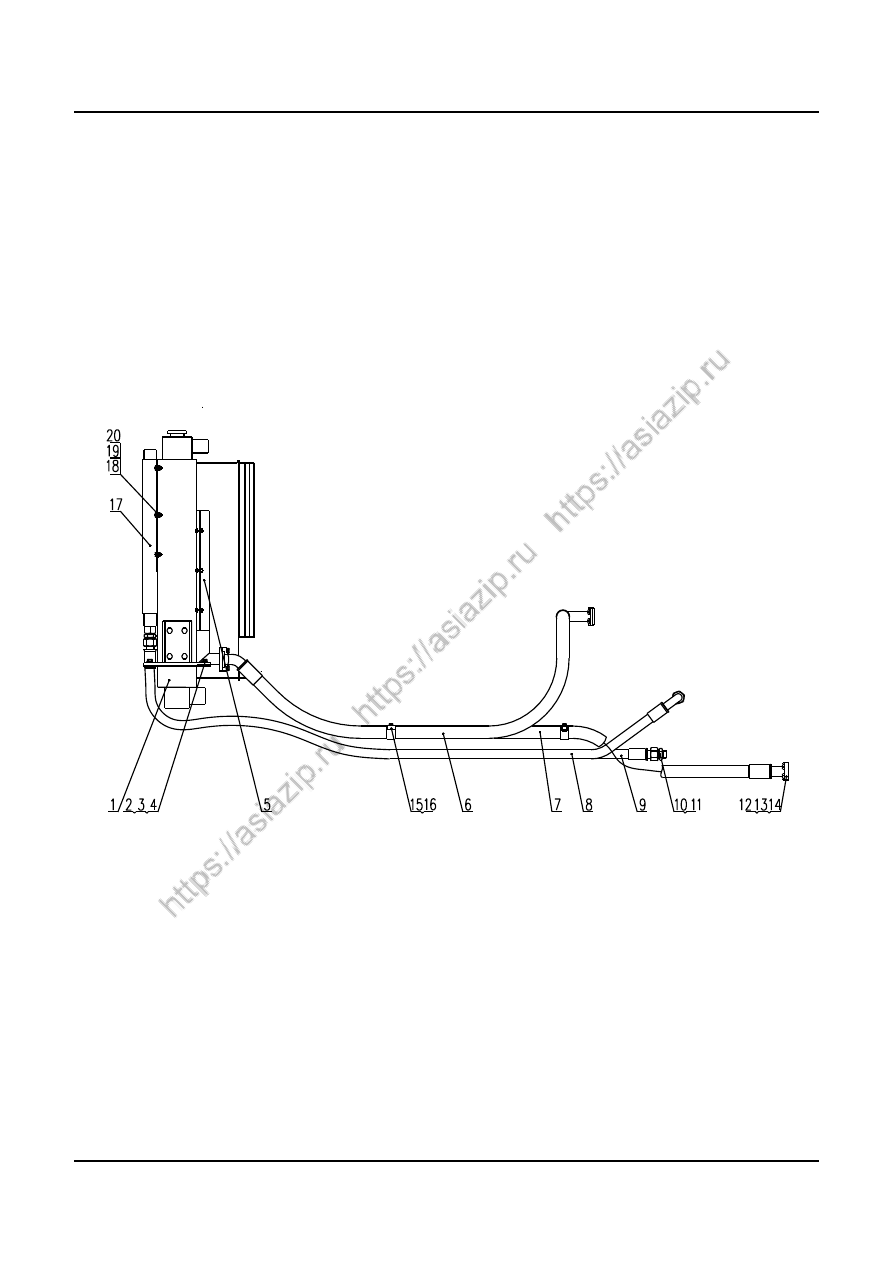

散热器总成
RADIATOR ASS

’

Y







A3

版权所有  不得翻印

 6

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4110000341  散热器总成

RADIATOR ASS'Y

1



2

4011000092  螺栓 GB5783-M12*50EpZn-8.8

BOLT GB5783-M12*50EpZn-8.8

4



3

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

4



4

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

4



5

4120000597  液压油散热器 B1294

HYDRAULIC OIL RADIATOR B1294

1



6

2903000002  散热器回油胶管

OIL RETURN PIPE OF RADIATOR

1



7

4041000058  软管 LGB161-014243

TUBE LGB161-014243

1



8

2903000753  变速箱至冷却器油管

OIL TUBE FROM TRANSMISSION TO COOLER

1



9

2903000752  冷却器至变速箱油管

OIL TUBE FROM COOLER TO TRANSMISSION

1



10

2903000827  接头体

JIONT

1



11

4015000073  垫圈 JB1002-30-T2

WASHER JB1002-30-T2

4



12

4011000479  螺栓 GB16674-M12*30EpZn-8.8  BOLT GB16674-M12*30EpZn-8.8

16



13

4030000130  O 形圈 GB3452.1-47.5*3.55G

O-RING GB3452.1-47.5*3.55G

4



14

4041000011  分体法兰 LGB117-314650

FLANGE LGB117-314650

4



15

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

2



16

2903000004  管夹

CLAMP

2



17

4120001445  传动油散热器 LG958

SHAFTING OIL RADIATOR LG958

1



18

4011000081  螺栓 GB5783-M10*20EpZn-8.8

BOLT GB5783-M10*20EpZn-8.8

6



19

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

6



20

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

6

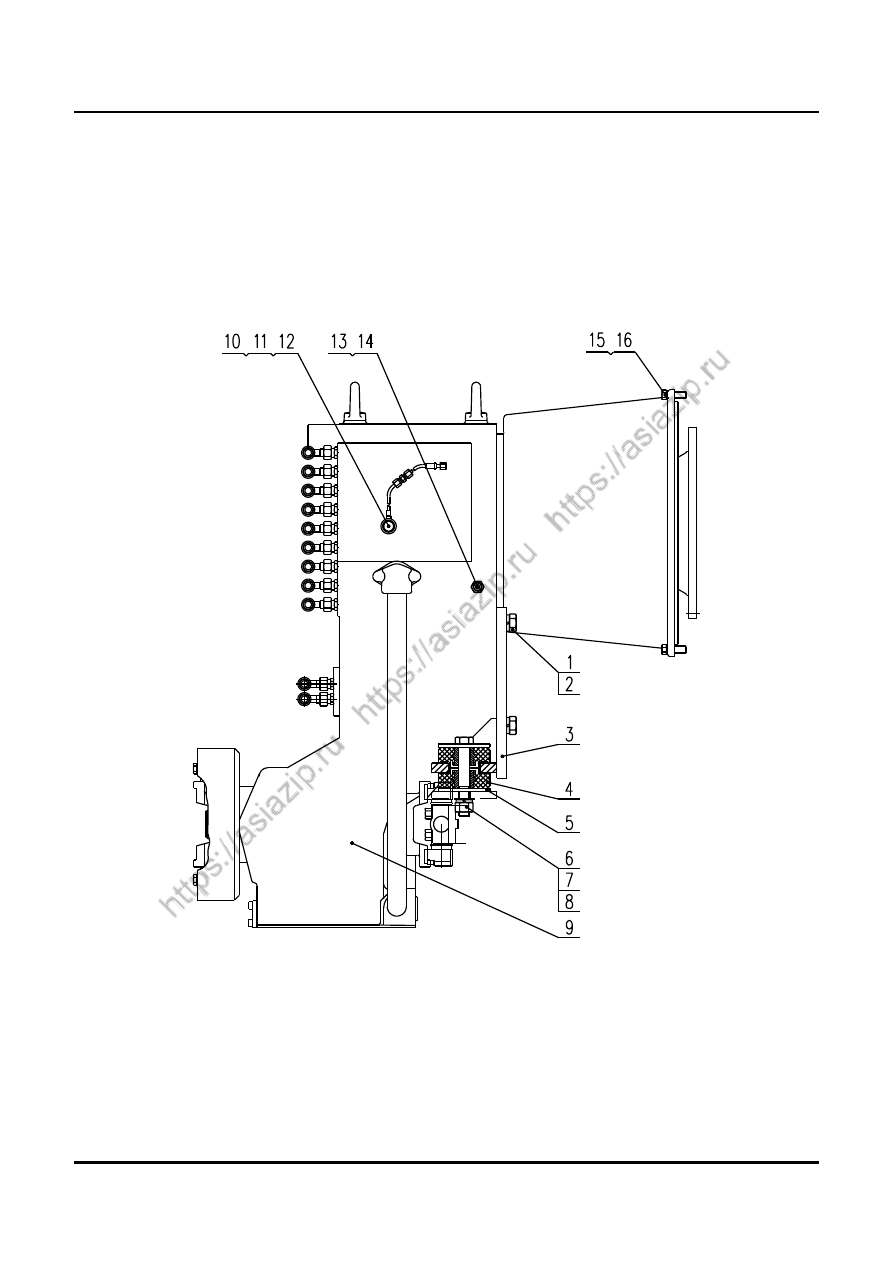

B

变速箱系统



TRANSMISSION SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

B1

版权所有  不得翻印

 7

                                           山东临工



散热器总成
RADIATOR ASS

’

Y









B1

版权所有  不得翻印

 8

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000273

螺栓 GB5783-M20*50EpZn-8.8

BOLT GB5783-M20*50EpZn-8.8

4



2

4015000030

垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

6



3

2905000753

连接座

CONNECTING SEAT

1



4

2905000010

减震块

SHOCK MOUNT

4



5

2905000012

垫圈

WASHER

4



6

4011000236

螺栓 GB5782-M20*130EpZn-8.8

BOLT GB5782-M20*130EpZn-8.8

2



7

4015000176

垫圈 GB97.1-20EpZn-300HV

WASHER GB97.1-20EpZn-300HV

2



8

4013000086

螺母 GB6170-M20EpZn-10

NUT GB6170-M20EpZn-10

2



9

4110000042

变速箱总成 4WG200

TRANSMISSION ASSEMBLY 4WG200

1



10

2905000759

测压油管

PIEZOMETRIC OIL PIPE

1



11

4011000306

螺栓 JB999-M10*1*28EpZn-35

BOLT JB999-M10*1*28EpZn-35

1



12

4015000140

垫圈 JB982-10

WASHER JB982-10

2



13

4011000085

螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

12



14

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

12



15

2905000760

变矩器油温表接头

OIL TEMPERATURE METER JOINT

1



16

4015000231

垫圈 JB6013-14-T2

WASHER JB6013-14-T2

1








































C

驱动桥系统



AXLE SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

C1

版权所有  不得翻印

      9

                                             山东临工

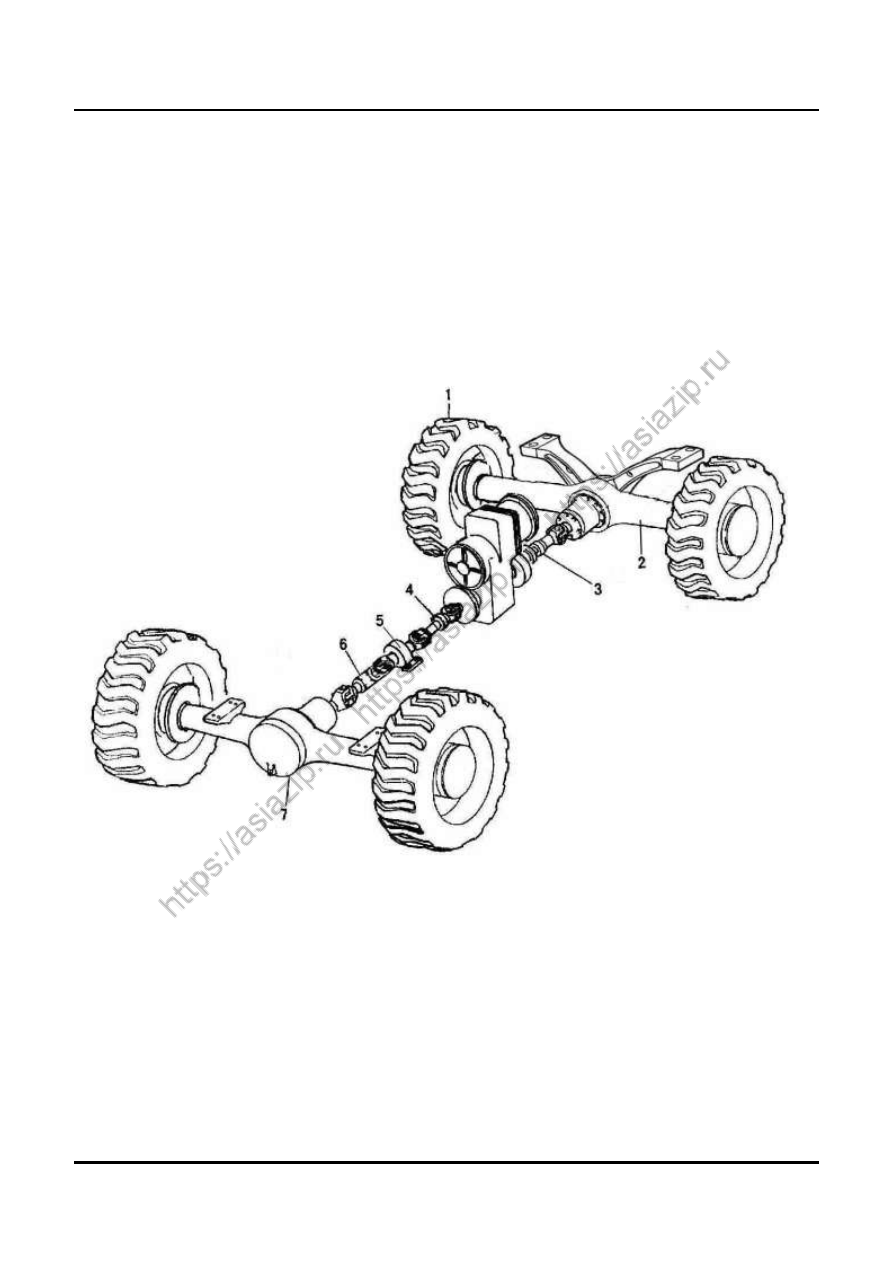

驱动桥系统
AXLE SYSTEM











C1

版权所有  不得翻印

 10

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000905

车轮总成

CARRIAGE WHEEL

4



2

2909000763

后桥总成

REAR AXLE ASSEMBLY

1



3

4110000356

后传动轴 CDZK-403

REAR DRIVING SHAFT CDZK-403

1



4

4110000198

中间传动轴

MIDDLE MOTION SHAFT

1



5

2908000003

中间支承

HOLDER

1



6

4110000355

前传动轴 CDZK-490

FTRONT DRIVING SHAFT

1



7

2907000004

前桥总成

FRONT AXLE ASSEMBLY

1































C2

版权所有  不得翻印

         11

                                          山东临工

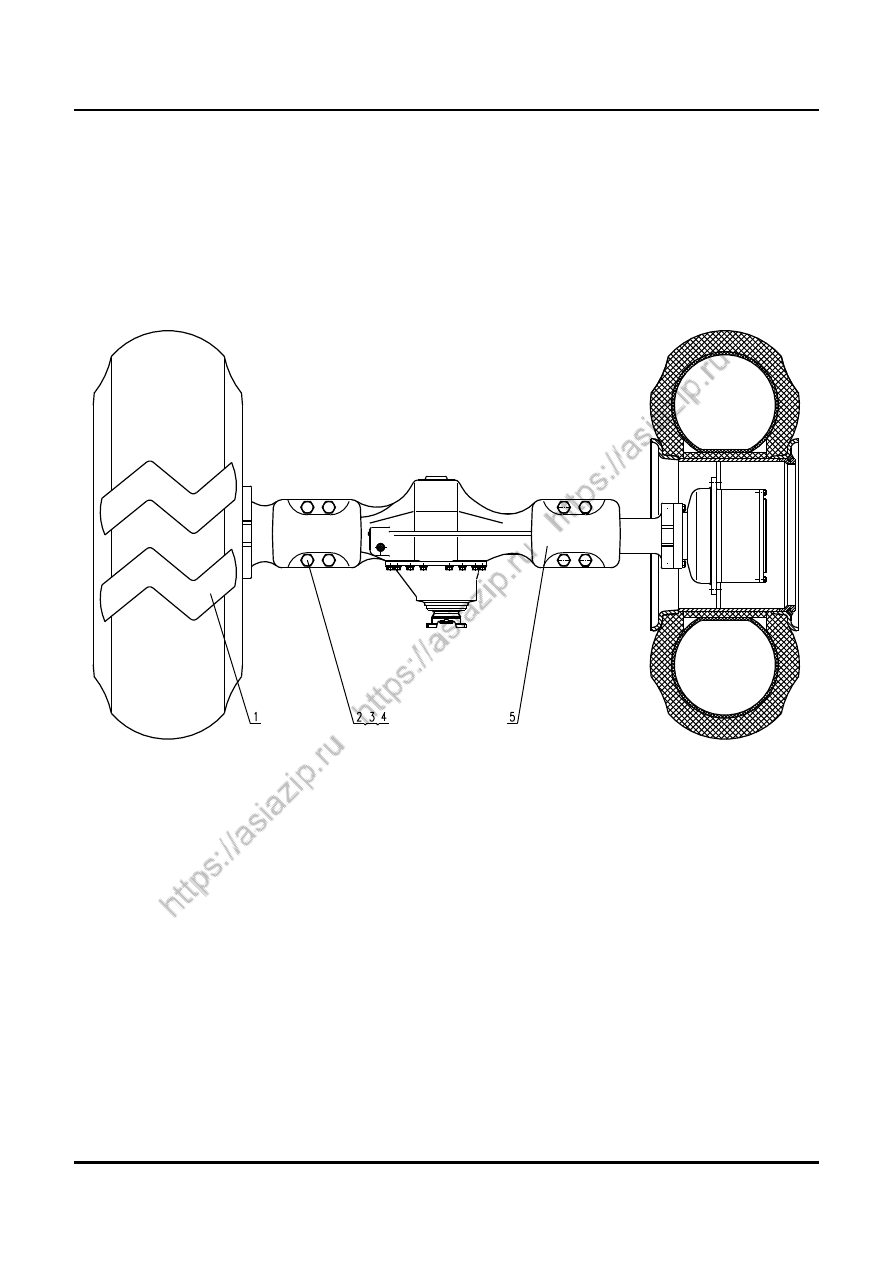

前桥总成
FRONT AXLE ASSEMBLY







C2

版权所有  不得翻印

 12

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000905

车轮总成

CARRIAGE WHEEL

2



2

4015000032

垫圈 GB93-30-65Mn

WASHER GB93-30-65Mn

8



4

2909000758

螺栓

BOLT

8



4

4013000064

螺母 GB889.2-M30*2EpZn-8

NUT GB889.2-M30*2EpZn-8

8



5

4110000047

前桥 ZFAP-411/HK

FRONT AXLE ZFAP-411/HK

1



















C3

版权所有  不得翻印

         13

                                          山东临工

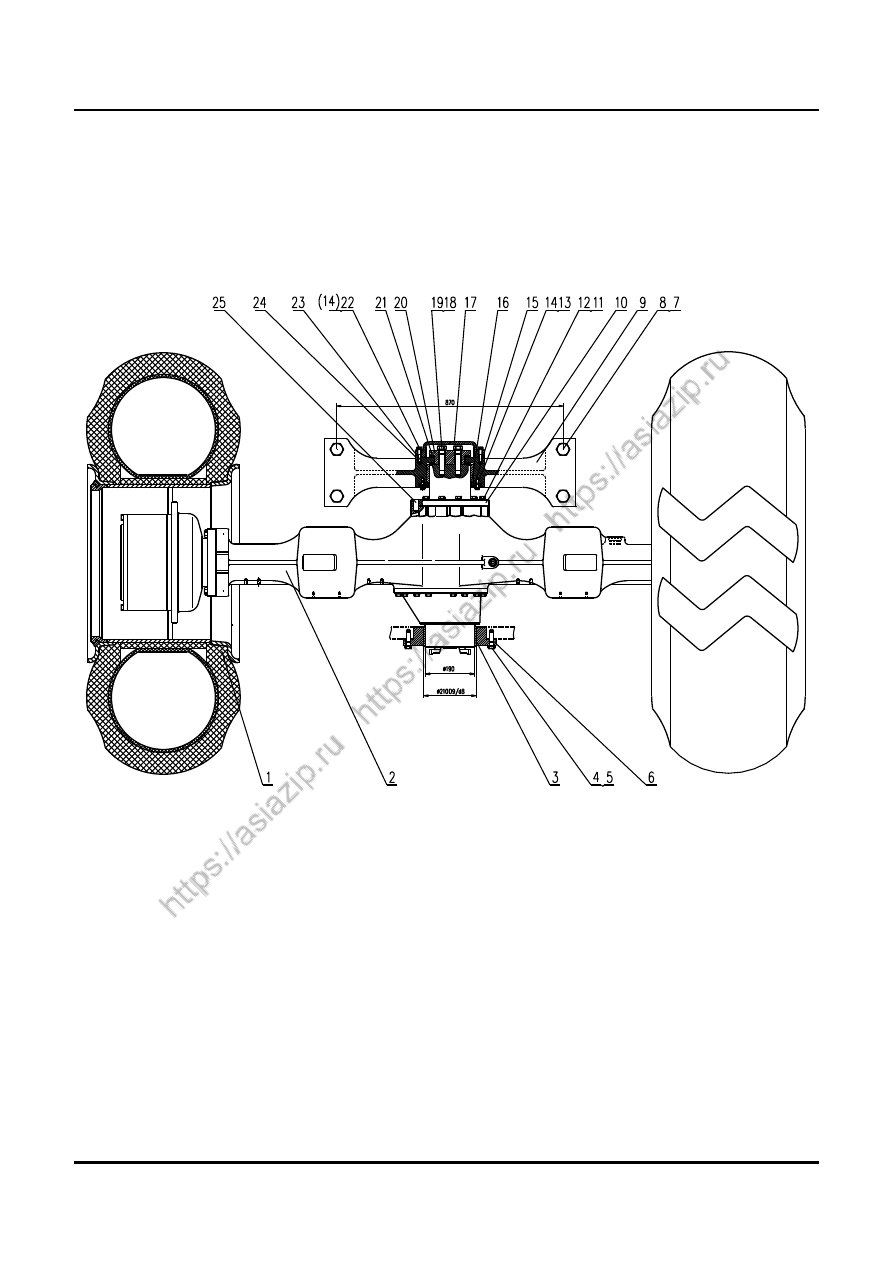

后桥总成
REAR AXLE ASSEMBLY








C3

版权所有  不得翻印

 14

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000905

车轮总成

CARRIAGE WHEEL

2



2

4110000045

后桥 ZFAP-409/DK

REAR AXLE ZFAP-409/DK

1



3

2909000760

套

BUSH

1



4

4011000512

螺栓 GB5785-M16*1.5*50EpZn-8.8  BOLT GB5785-M16*1.5*50EpZn-8.8

12



5

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

12



6

2909000757

衬套

BUSH

1



7

2909000758

螺栓

BOLT

1



8

4013000064

螺母 GB889.2-M30*2EpZn-8

BOLT GB889.2-M30*2EpZn-8

4



9

2909000009

后桥支架

REAR AXLE BRACKET

1



10

2909000759

支承轴

SHAFT

1



11

4011000513

螺栓 GB5782-M14*50EpZn-10.9

BOLT GB5782-M14*50EpZn-10.9

14



12

4015000027

垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

14



13

4011000090

螺栓 GB5783-M12*35EpZn-8.8

BOLT GB5783-M12*35EpZn-8.8

6



14

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

12



15

2909000010

密封盖

SEALING COVER

1



16

4030000021

O 形圈 GB3452.1-160*5.30G

O-RING GB3452.1-160*5.30G

1



17

2909000014

端盖

COVER

1



18

4011000113

螺栓 GB5785-M20*1.5*90EpZn-8.8  BOLT GB5785-M20*1.5*90EpZn-8.8

4



19

4015000030

垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

4



20

2909000013

垫块

SPACER

1



21

2909000012

衬垫

BUSHING

2



22

4011000064

螺栓 GB5782-M12*50EpZn-8.8

BOLT GB5782-M12*50EpZn-8.8

6



23

2909000011

轴套

BUSH

1



24

2909000016

垫片

SPACER

1



25

4016000065

销 GB119.2-18*50

PIN GB119.2-18*50

2





























C4

版权所有  不得翻印

         15

                                          山东临工

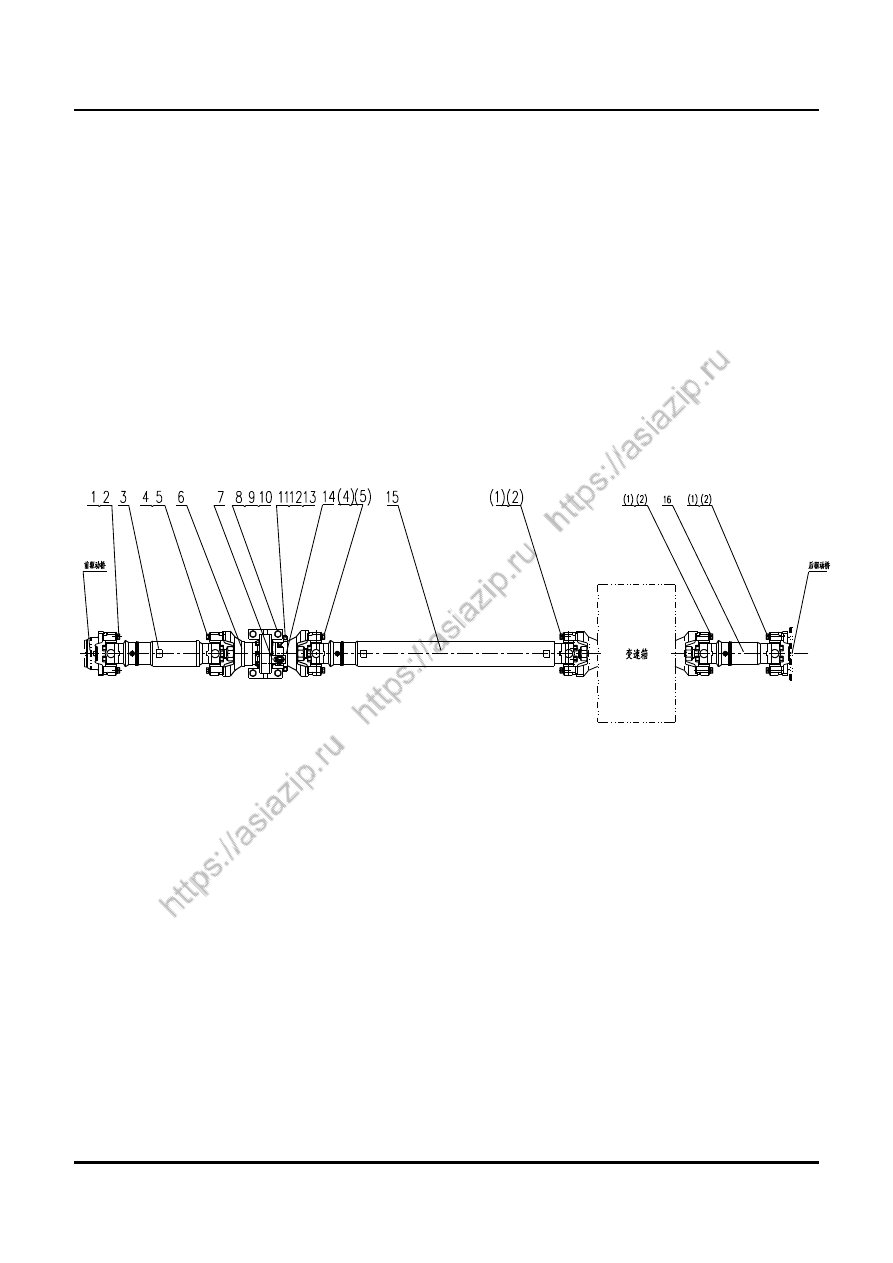

传动轴总成
DRIVE SHAFT GROUP













C4

版权所有  不得翻印

         16

                                         山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000337  六角头螺栓 1/2"-20UNF-2B*50-8.8

HEX BOLT 1/2"-20UNF-2B*50-8.8

16



2

4190000336  弹簧垫圈 1/2"-65Mn

SPRING WASHER 1/2"-65Mn

16



3

4110000355  前传动轴 CDZK-490

FRONT DRIVE SHAFT GROUP CDZK-490

1



4

4011000431  螺栓 GB5785-M12*1.25*50EpZn-8.8

BOLT GB5785-M12*1.25*50EpZn-8.8

8



5

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

8



6

2908000003  中间支承

MIDDLE BRACKET

1



7

2908000779  车速传感器支架

BRACKET FOR SPEED SENSOR

1



8

4011000241  螺栓 GB5785-M14*1.5*55EpZn-8.8

BOLT GB5785-M14*1.5*55EpZn-8.8

4



9

4013000073  螺母 GB889.2-M14*1.5EpZn-8

NUT GB889.2-M14*1.5EpZn-8

4



10

4015000177  垫圈 GB97.1-14EpZn-300HV

WASHER GB97.1-14EpZn-300HV

4



11

4011000684  螺栓 GB5786-M8*1*30EpZn-8.8

BOLT GB5786-M8*1*30EpZn-8.8

2



12

4013000178  螺母 GB889.2-M8*1EpZn-8

NUT GB889.2-M8*1EpZn-8

2



13

4015000072  垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

2



14

2908000785  支架

BRACKET

2



15

4110000198  中间传动轴

MIDDLE DRIVE SHAFT GROUP

1



16

4110000356  后传动轴 CDZK-403

REAR DRIVE SHAFT CDZK-403

1






























C5

版权所有  不得翻印

         17

                                          山东临工



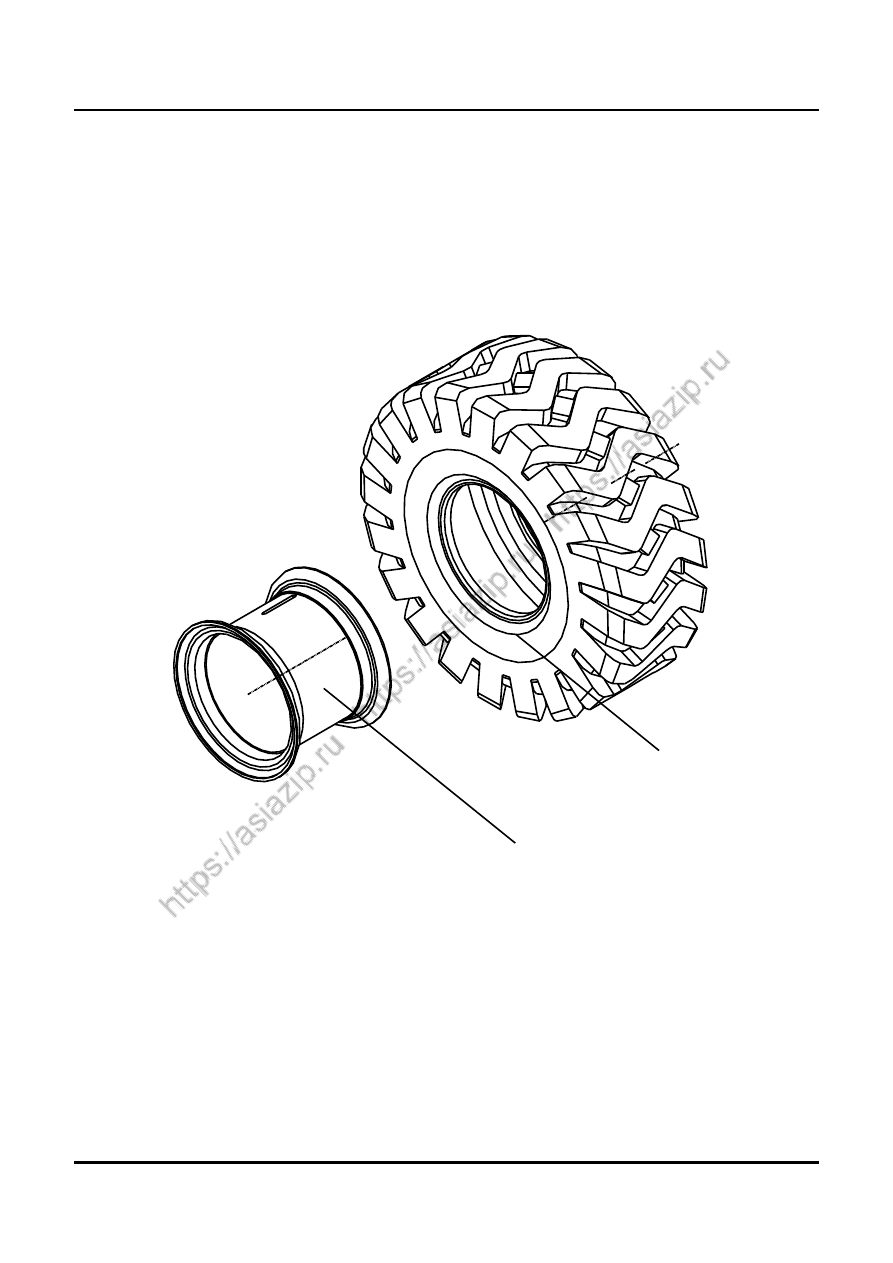

轮胎轮辋总成
RIM AND TYRE ASSEMBLY






2

1

C5

版权所有  不得翻印

         18

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4110000236

轮辋 LG19.50/2.5-25-C

RIM LG19.50/2.5-25-C

1



2

4110000006

轮胎 GB2980-23.5-25

TIRE ASS

’

Y

1



























D

工作装置液压系统



IMPLEMENT HYDRAULIC SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

D1

版权所有  不得翻印

         19

                                          山东临工

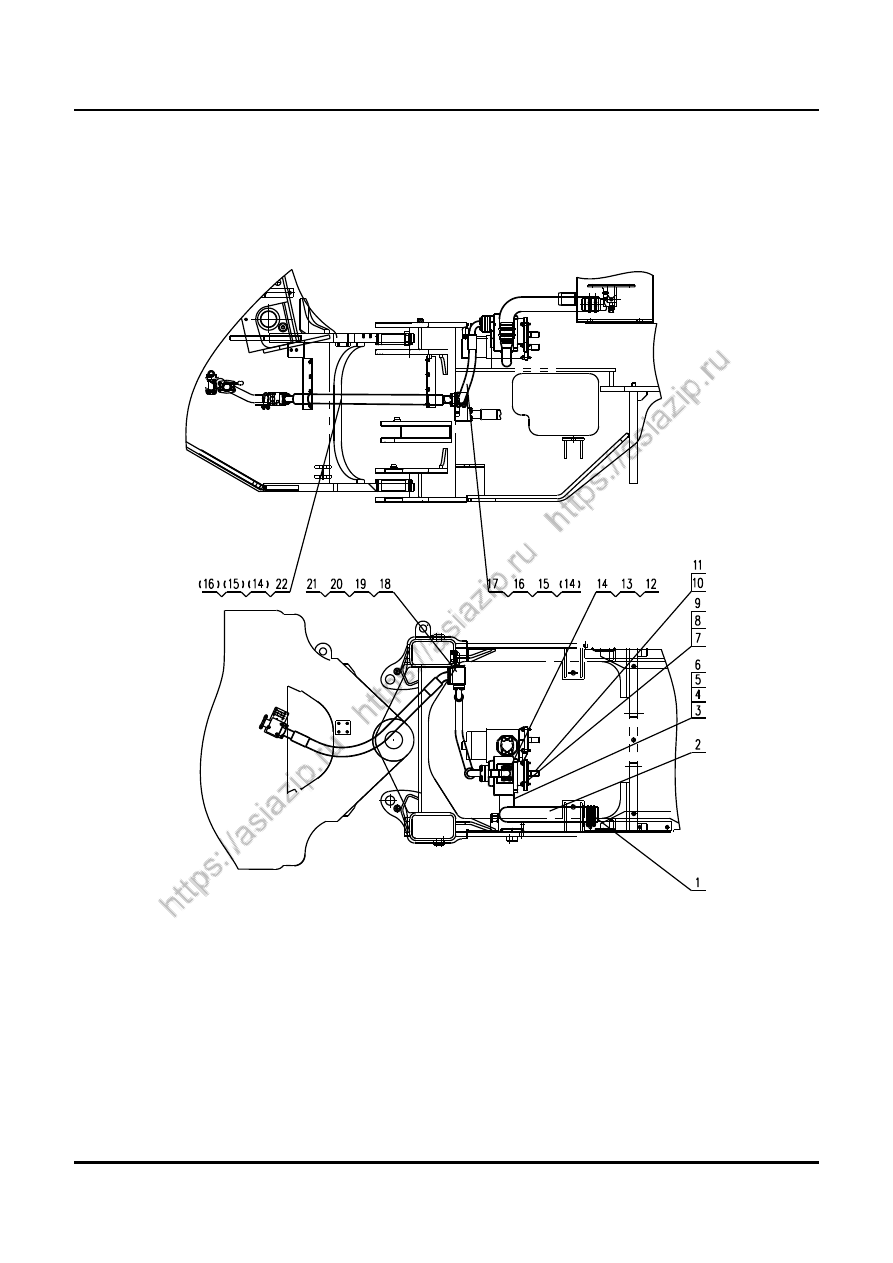

工作泵总成
WORKING PUMP ASSEMBLY




D1

版权所有  不得翻印

         20

                                          山东临工





序号

代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4017000013  喉箍 JB8870-d90

CLAMP JB8870-d90

4



2

2911000002  工作泵吸油胶管

OIL INLET PIPE OF WORKING PUMP

1



3

2911000756  工作泵吸油钢管

OIL INLET TUBE OF WORKING PUMP

1



4

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



5

4030000235  O 形圈 GB3452.1-43.7*3.55G

O-RING GB3452.1-43.7*3.55G

1



6

4041000011  分体法兰 LGB117-314650

FLANGE LGB117-314650

1



7

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

4



8

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12-300HV

4



9

4012000003  螺柱 GB898-M12*35EpZn-8.8

DOUBLE-SCREW BOLT GB898-M12*35EpZn-8.8

4



10

4120000903  工作泵 CBGj3100C

WORKING PUMP CBGj3100C

1



11

2911000754  泵用密封垫

SEAL SPACER OF PUMP

1



12

4011000279  螺栓 GB16674-M10*60EpZn-8.8

BOLT GB16674-M10*60EpZn-8.8

4



13

2911000102  出油钢管

OUT-OIL TUBE

1



14

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

5



15

4041000056  分体法兰 LGB117-312550

FLANGE LGB117-312550

4



16

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

16



17

4041000055  软管 LGB106-012085

PIPE LGB106-012085

1



18

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

4



19

2911000833  三通块

THREE-WAY BLOCK

1



20

4041000774  螺塞 LGB135-01422

PLUG LGB135-01422

1



21

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

1



22

4041000648  软管 LGB105-012135

PIPE LGB105-012135

1


































D2

版权所有  不得翻印

         21

                                          山东临工

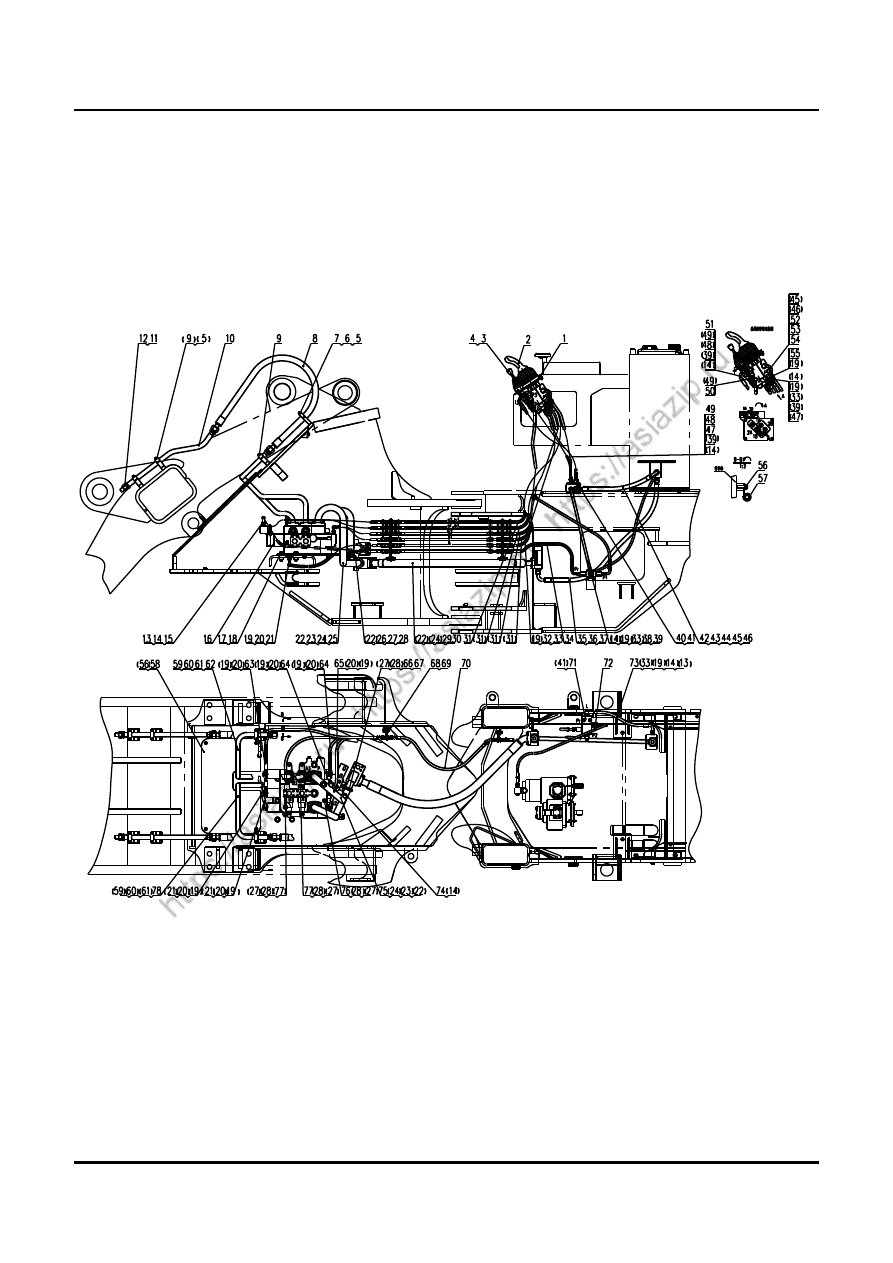

液压操纵总成
HYDRAULICALLY CONTROLLED ASSEMBLY






D2

版权所有  不得翻印

         22

                                          山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



2

4120000370  先导阀总成 DXS-00

MONOLEVER PILOT VALVE DXS-00

1



3

4120001074  先导阀总成 HC-RCM/1

MONOLEVER PILOT VALVE HC-RCM/1

1



4

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

2



5

4011000230  螺栓 GB16674-M10*65EpZn-8.8

BOLT GB16674-M10*65EpZn-8.8

16



6

2912001461  橡胶板

RUBBER PLATE

4



7

2912001462  压板

PRESS PLATE

2



8

4041001121  软管 LGB127-414170

PIPE LGB127-414170

2



9

2912001464  压板

PRESS PLATE

12



10

2912001465  动臂联钢管

 OIL TUBE TO CHAMBER OF LIFTING CYLINDER

2



11

4030000504  O 形圈 GB3452.1-25.8*1.80G

O-RING GB3452.1-25.8*1.80G

2



12

4041000708  堵塞 LGB142-03620

PLUG LGB142-03620

2



13

4041000150  直接头 LGB120-01814

STAIGHT JOINT LGB120-01814

2



14

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

9



15

4041000506  软管 LGB128-005126

PIPE LGB128-005126

1



16

4030000182  多路阀 D32A-18

CONTROL VALVE D32A-18

1



17

4011000149  螺栓 GB16674-M16*50EpZn-8.8

BOLT GB16674-M16*50EpZn-8.8

5



18

2912000754  多路阀固定板

SET PLATE OF OIL INLET TUBE

1



19

2912001493  垫圈

WASHER

19



20

2912000766  接头

JOINT

7



21

4041000505  软管 LGB125-005138

PIPE LGB125-005138

3



22

4011000477  螺栓 GB16674-M12*35EpZn-8.8

BOLT GB16674-M12*35EpZn-8.8

18



23

4041000010  分体法兰 LGB117-314651

FLANGE LGB117-314651

2



24

4030000130  O 形圈 GB3452.1-47.5*3.55G

O-RING GB3452.1-47.5*3.55G

4



25

2912000003  多路阀回油钢管

OIL OUTLET TUBE OF OIL INLET TUBE

1



26

2912001212  支架

FTEADY REST

1



27

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

9



28

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

9



29

4041000011  分体法兰 LGB117-314650

FLANGE LGB117-314650

2



30

4041000894  软管 LGB161-014135

PIPE LGB161-014135

1



31

2912000763  先导阀油管（A、B）

PIPE OF PILOT (A、B)

6



32

2912000762  先导阀油管 2C

PIPE OF PILOT VALVE 2C

1



33

4011000344  螺栓 JB999-M14*1.5*32EpZn-35  BOLT JB999-M14*1.5*32-35

4



34

2912001100  选择阀至动臂大腔后油管

REAR PIPE FROM LIFTING CYLINDER TO SELECTION VALVE

1



35

4041001011  软管 LGB165-014160

PIPE LGB165-014160

1



36

4041000577  直接头 LGB120-03633

STAIGHT JOINT  LGB120-03633

2



37

4041000765  O 形圈 LGB168-12931

O-RING LGB168-12931

2



38

2912001220  选择阀至过渡块软管

PIPE SELECTION VALVE TO BLOCK

1



39

4041000604  直接头 LGB120-01614

STAIGHT JOINT LGB120-01614

4



40

2912001211  过渡块

 BLOCK

1



41

4011000279  螺栓 GB16674-M10*60EpZn-8.8

BOLT GB16674-M10*60EpZn-8.8

6



42

2912001224  过渡块至液压油箱软管

PIPE BLOCK TO HYDRAULIC TANK ASSEMBLY

1



43

4041000095  直接头 LGB120-02218

STAIGHT JOINT LGB120-02218

1



44

4041000768  O 形圈 LGB168-11524

O-RING LGB168-11524

1



45

4041000143  直接头 LGB120-02222

STAIGHT JOINT LGB120-02222

2



46

4041000771  O 形圈 LGB168-11924

O-RING LGB168-11924

2



47

2912001085  前部先导油管（b2）

FRONT PIPE OF PILOT VALVE

2



48

2912001032  螺栓

BOLT

2



49

2912001338  垫圈

WASHER

6



50

2912001034  直通接头

STAIGHT JOINT

2



51

2912001033  先导阀回油管

OIL RETURN PIPE OF PILOT VALVE

1



52

2912001226  先导阀回油管

OIL RETURN PIPE OF PILOT VALVE

1



53

2912001522  垫圈

WASHER

2



54

4011000366  螺栓 JB999-M18*1.5*40EpZn-35  BOLT JB999-M18*1.5*40EpZn-35

1
