CHENGGONG CG958G. Каталог запчастей - часть 6
YTCG35H/2-81030000 蒸发器总成 Evaporator
150
YTCG35H/2-81030000 蒸发器总成 Evaporator
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
YTCG35H-81030300
上盖组件
above subassembly
1
circular place with a
2
YTCG35H-81030600
圆形出风口
6
draught
3
YTCG35H-81030700
风口安装座
Setting bracket
6
4
开口型抽芯铆钉φ4
Rivetφ4
28
5
YTCG35H/2-81030200
底座组件
pedestal subassembly
1
6
YTCG35H/2-81030400
后封板组件
Back cover board
1
7
GB9074.13-88
螺栓组合件 M5×12
Combined Bolt
M5×12
6
8
GB845-85
自攻螺钉 ST4.2×13
Bolt ST4.2×13
20
9
GB819-85
十字沉头螺钉 M5×13
Bolt M5×13
18
10
YTCG35H-81030900
蒸发风机支架
Blower bracket
1
11
SJZF-60
蒸发风机
Blower
1
DC24V
12
YTCG35H-81030500
蒸发器泡沫件
Bottom spume
1
13
YTCG35H-81120400
继电器
Relay
1
DC24V/40A
14
YTCG35H-81031500
铭 牌
Nameplate
1
15
YTCG35H-81031200
粘胶海绵块
Viscous sponge
1
16
泡沫顶板
Above spume
1
17
YTCG35H-81030100
蒸发器盘管
evaporator core
1
18
LYM6330E-8100233
温包钳
Clamp
1
Valve-Thermostatic
19
YTCG35H-81050800
膨胀阀
1
Expansion
20
YT
21
YTCG35H-81030800
控制面板组件
Control subassembly
1
22
YTCG35H-81030200
主线束
master wiring
1
23
YTCG35H-81031800
护线胶圈
rubber band
1
151
YTCG50E-II-81010000 冷凝器总成 condensator assembly
152
YTCG50E-II-81010000 冷凝器总成 condensator assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
dry bottle bracket
1
YTCG50E-II-81010108
干燥瓶支架
1
pressure switch
2
YP6525-10003
压力开关
1
dry bottle
3
YTCG35H-81020100
干燥瓶
1
Nut M6
4
GB/T41
螺母M6
2
Connector dry bottle-
5
YTCG50E-II-81050700
干燥瓶-冷凝器硬管组件
1
condensator assembly
condenser fan
6
YTCG35H-81010300
电子扇
1
DC24V
condensator cover
7
LYM1010PSNE-8100202
冷凝器导风罩
1
condensator core
8
YTCG50E-II-81010200
冷凝器盘管
1
Bolt M6×30
9
GB/T5781
螺栓 M6×30
1
153
风扇控制系统
Fan Control System
154

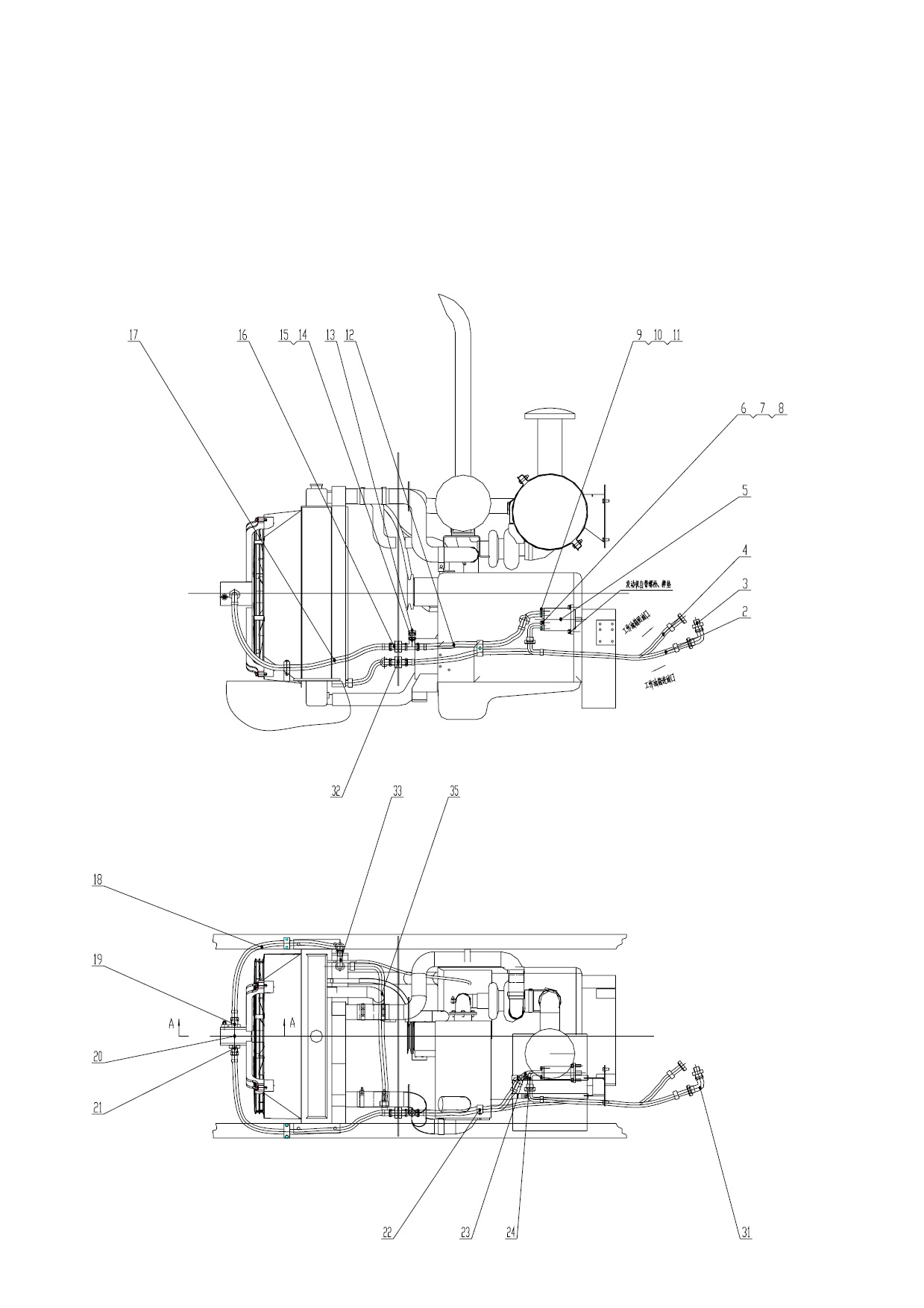

Z50G18T7 风扇控制系统 Fan Control System
155
Z50G18T7 风扇控制系统 Fan Control System
156
Z50G18T7 风扇控制系统 Fan Control System
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
Motor
Bracket
1
Z50G1801T7
马达支架总成
1
Assembly
20491-36-16/20411-36-16X1T16G
2
胶管
Hose
1
TX840
3
1CH-36-33
接头
Connector
1
20411-30-12/20491-30-12X1T12G
4
胶管
Hose
1
TX1150
5
CBQz-F532-AFφL
齿轮泵
Gear Pump
1
6
FL-20
法兰
Flange
1
7
GB93-87
垫圈 10
Washer10
4
8
GB70-85
螺钉 M10X30
BoltM10X30
4
9
FL-12
法兰
Flange
1
10
GB93-87
垫圈 8
Washer8
9
11
GB70-85
螺钉 M8X30
BoltM8X30
4
20541-36-12/20511-30-12X3T12G
12
胶管
Hose
1
TX680
13
4M-14WD
堵头
Plug
1
14
7MD-14-30S
测压接头
Connector
1
15
CD-30
三通接头
Connector
1
16
6D-30LN
过板接头
Connector
1
20541-30-12TX3T12GTX1330V80 °
17
胶管
Hose
1
+RS
20491-30-12T/20441-30-12TXIT1
18
胶管
Hose
1
2GTX1800V45°+RS
19
1CG-30-16
接头
Connector
1
WM09A1C310L07TB122
20
液压马达
Hydraulic Motor
1
HGNNR2320001M
21
1DG
22
TTPG16-430
管夹
Clip
1
23
1DFL9-30-12
直角接头
Connector
1
24
1CFL9-36-20
直角接头
Connector
1
25
GB93-87
垫圈 12
Washer12
4
26
GB97.1-85
垫圈 12
Washer12
4
157

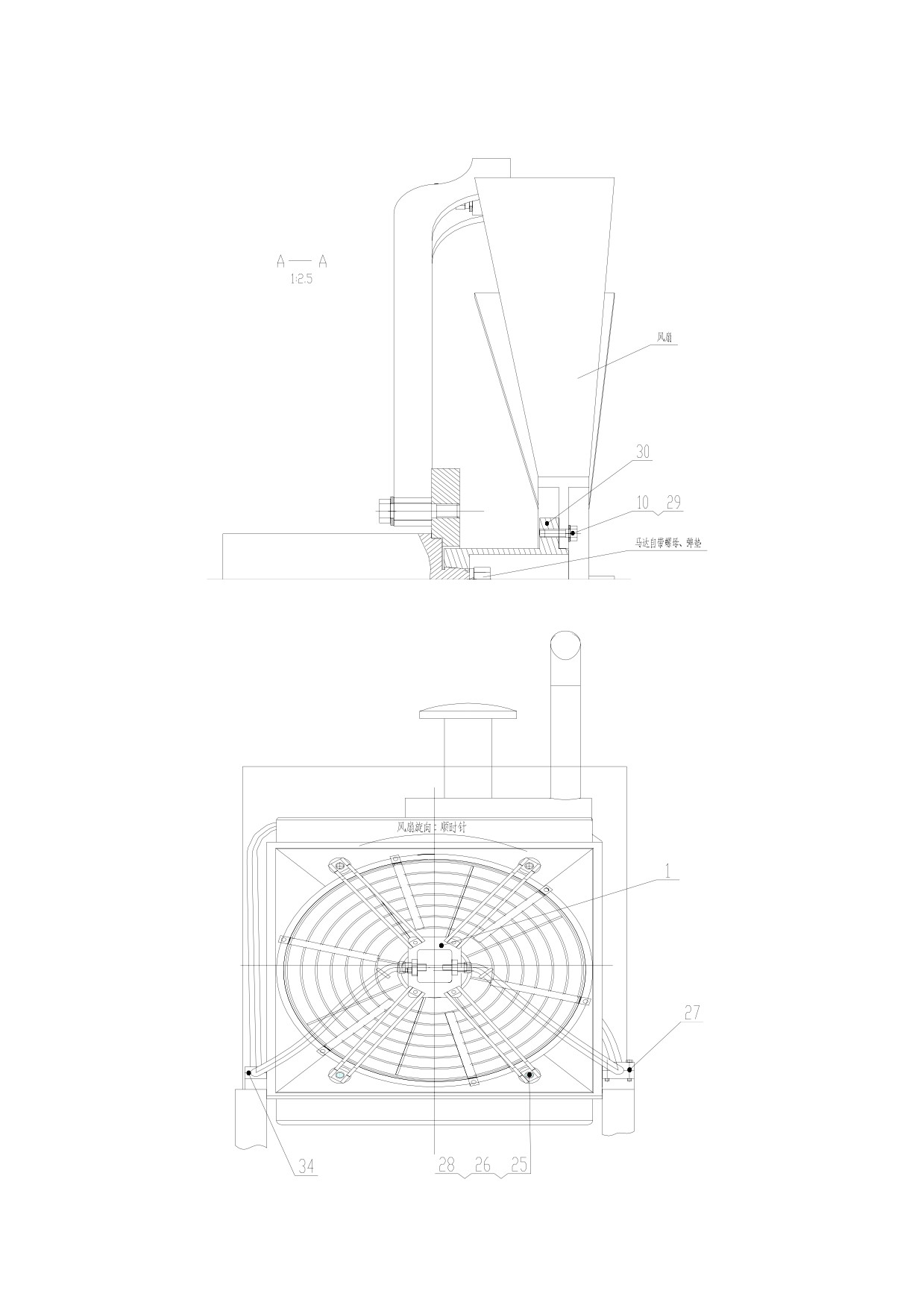

Z50G18T7 风扇控制系统 Fan Control System
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
27
THPG1-330
管夹
Clip
1
28
GB5782-86
螺栓 M12X50 BoltM12X50
4
29
GB5783-86
螺钉 M8X20 BoltM8X20
5
30
Z50G180000002T7
连接盘 Plate
1
31
2C9-36
接头
Connector
1
32
6C-30LN
过板接头 Connector
1
33
2C9-30
接头
Connector
1
34
TLPG2-428
管夹
Clip
1
20491-30-12XIT1
35
胶管
Hose
1
2GTX850V180°
158
Z50G1801T7 马达支架总成 Motor Bracket Assembly
Z50G1801T7 马达支架总成 Motor Bracket Assembly
序号
代
号
名
称
数量
备注
Item
Part No.
Parts Name
Q‘ty
Remark
1
Z50G180100001T7
安装板
Plate
1
2
Z50G180101T7
下连接辐板总成 Plate Assembly
2
3
Z50G180102T7
上连接辐板总成 Plate Assembly
2
4
GB5783-86
螺栓 M14x50
BoltM14X50
4
5
GB93-87
垫圈 14
Washer14
4
6
GB5783-86
螺栓 M8x40
BoltM8X40
4
7
GB93-87
垫圈 8
Washer8
4
159
提升臂架支承装置
The safety support of lift cylinder
160

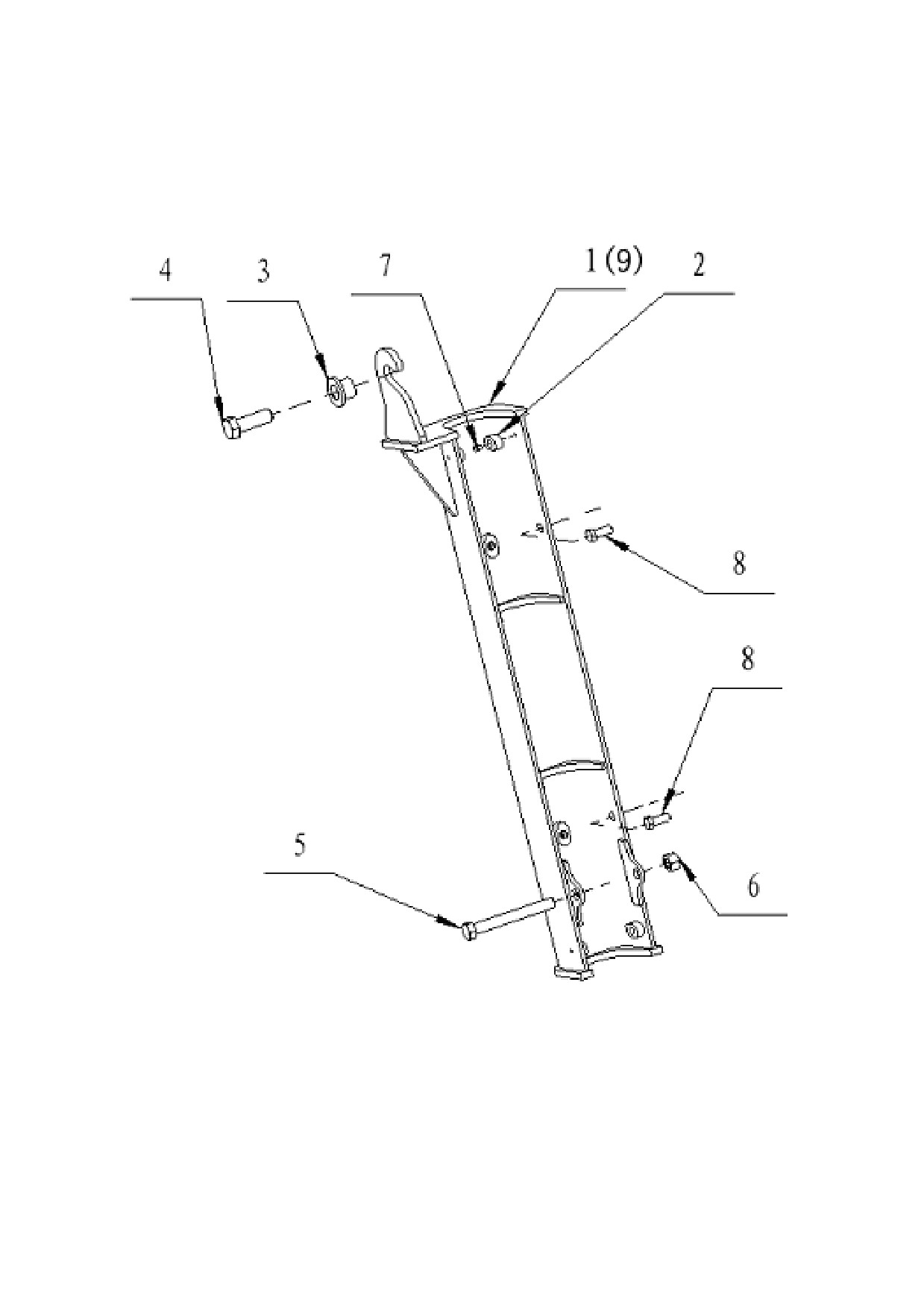

Z50G19T7 提升臂架支承装置 The safety support of lift cylinder
161
Z50G19T7 提升臂架支承装置 The safety support of lift cylinder
序号
代号
名
称
数量
备注
Item
Part No.
Parts
Name
Q'ty
Remark
1
Z50G1901T7
油缸保护杆(左) The Safety Stand（Left）
1
2
Z50E120902002
减震垫
Seal Ring 90X104
6
3
Z50G190000001T7
过渡套
Bushing
1
4
GB 5783-86
螺栓 M20 x 60
8.8 Bolt M20 x 60 8.8
1
5
GB 5780-86
螺栓 M16x140
4.8 Bolt M16x140
4.8
1
6
GB 6170-86
螺母 M16
8
Nut M16
8
1
7
GB 65-85
螺钉 M6 x 8
4.8 Bolt M6 x 8
4.8
6
8
GB 5783-86
螺钉 M12 x 30
8.8 Bolt M12 x 30 8.8
2
9
Z50G1902T7
油缸保护杆(右) The Safety Stand (Right)
1
