CHENGGONG CG958G. Каталог запчастей - часть 1
发动机装置
Engine Assembly
1
Z50G01T7 发动机装置 Engine Assembly
2
Z50G01T7 发动机装置 Engine Assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
QSB6.7
柴油机
Diesel Engine
1
2
Z50G0101T7
燃油箱
Fuel Tank
1
3
Z50G0102T7
冷却系统
Cooling System
1
4
Z50G0103T7
进气系统
Input System
1
5
Z50G0104T7
排气装置
Exhaust System
1
6
Z50G0107T7
进回油管路
Fuel Pipe
1
柴油机带
7
Z50G0110T7
后支撑
Engine Back Support
2
Diesel
Attachment
8
Z50G0111T7
进水管总成
Inlet Hose Assembly
1
9
Z50G0112T7
出水管总成
Outlet Hose Assembly
1
10
Z50G010000001T7
取暖回水管接头
Give Warm Outlet Pipe
1
11
Z50G010000002T7
取暖进水管接头
Give Warm inlet Pipe
1
12
786/8-8/325/PAGI/27
风扇
Fan
1
R/60/5fX8.5/BC90A
13
GB5783-86
螺栓 M10×40
Bolt M10×40
4
14
GB93-87
垫圈10
Washer 10
16
15
GB889
螺母 M10
Nut M10
4
16
GB3/8×35
螺栓
Bolt
8
17
GB5783-86
螺栓 M10×40
Bolt M10×40
12
3
Z50G0101T7 燃油箱 Fuel Tank
Z50G0101T7 燃油箱 Fuel Tank
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
SAF-50A-40/L=85
滤清器
Air Cleaner
1
2
Z50G010101T7
燃油箱体
Tank Body
1
3
CG50.1.1
法兰盘
Flange
1
4
ZL30B.1.1-10
放油塞
Plug
1
5
LG-ZL50-13
呼吸螺塞
Plug
1
6
GB5783-86
螺栓 M8×25 Bolt M8×25
12
7
GB93-87
垫圈8
Washer 8
12
8
GB3452.1-92
O形圈 132×5.3
O-Ring 132×5.3
1
9
Z35C010100001
连接法兰
Flange
1
4
Z50G0102T7 冷却系统 Cooling System
Z50G0102T7 冷却系统 Cooling System
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
CG50.1.3
水箱支撑
Radiator Support
2
2
CG958GB
水箱总成
Radiator Assembly
1
3
Z50G010201T7
导风罩
Fan Cowl
1
水箱自带
4
CG958G-1301600
保护罩
Protect Cowl
1
Radiator
Attachment
水箱自带
5
CG958GZLQ
中冷器散热器 Air Cooler
1
Radiator
Attachment
6
Z50G010200001T7
胶隔板
Rubber Clapboard
1
7
Z50G010200002T7
挡板
Baffle
1
水箱自带
8
CG958GBY
工作油散
Hydraulic Radiator
1
Radiator
Attachment
水箱自带
9
CG958GB
水散热器
Water Radiator
1
Radiator
Attachment
水箱自带
10
CG958G-1301502
变矩器油散 Transmission Radiator
1
Radiator
Attachment
5
Z50G0103T7 进气系统 Input System
Z50G0103T7 进气系统 Input System
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G010301T7
空滤器支架 Air Cleaner Support
1
2
A768-010
空滤器
Air Cleaner
1
3
Z50G010302T7
中冷器进气管Ⅰ Air Cooler Inlet Hose Ⅰ
1
4
Z50G010303T7
中冷器进气管Ⅱ Air Cooler Inlet Hose Ⅱ
1
5
Z50G010300001T7
进气胶管 Inlet Rubber Pipe
1
6
φ110—φ120
卡箍
Clamp
2
柴油机带
7
IC9288
卡箍
Clamp
8
Diesel
Attachment
柴油机带
8
IC9288
硅橡胶
Silica Gel
4
Diesel
Attachment
9
GB5783-86
螺栓 M12×25 Bolt M12×25
4
10
GB93-87
垫圈12
Washer 10
4
11
GB5783-86
螺栓 M10×25 Bolt M10×25
8
12
GB93-87
垫圈10
Washer 10
8
6
Z50G010301T7 空滤器支架 Air Cleaner Support
Z50G010301T7 空滤器支架 Air Cleaner Support
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G0103011T7
支架
Support
1
2
Z50G010301001T7
夹板
Plate
2
3
GB5783-86
螺栓M10X50
Bolt M10X50
4
4
GB6170-86
螺母M10
Nut M10
4
5
GB93-87
垫圈10
Washer 10
4
7

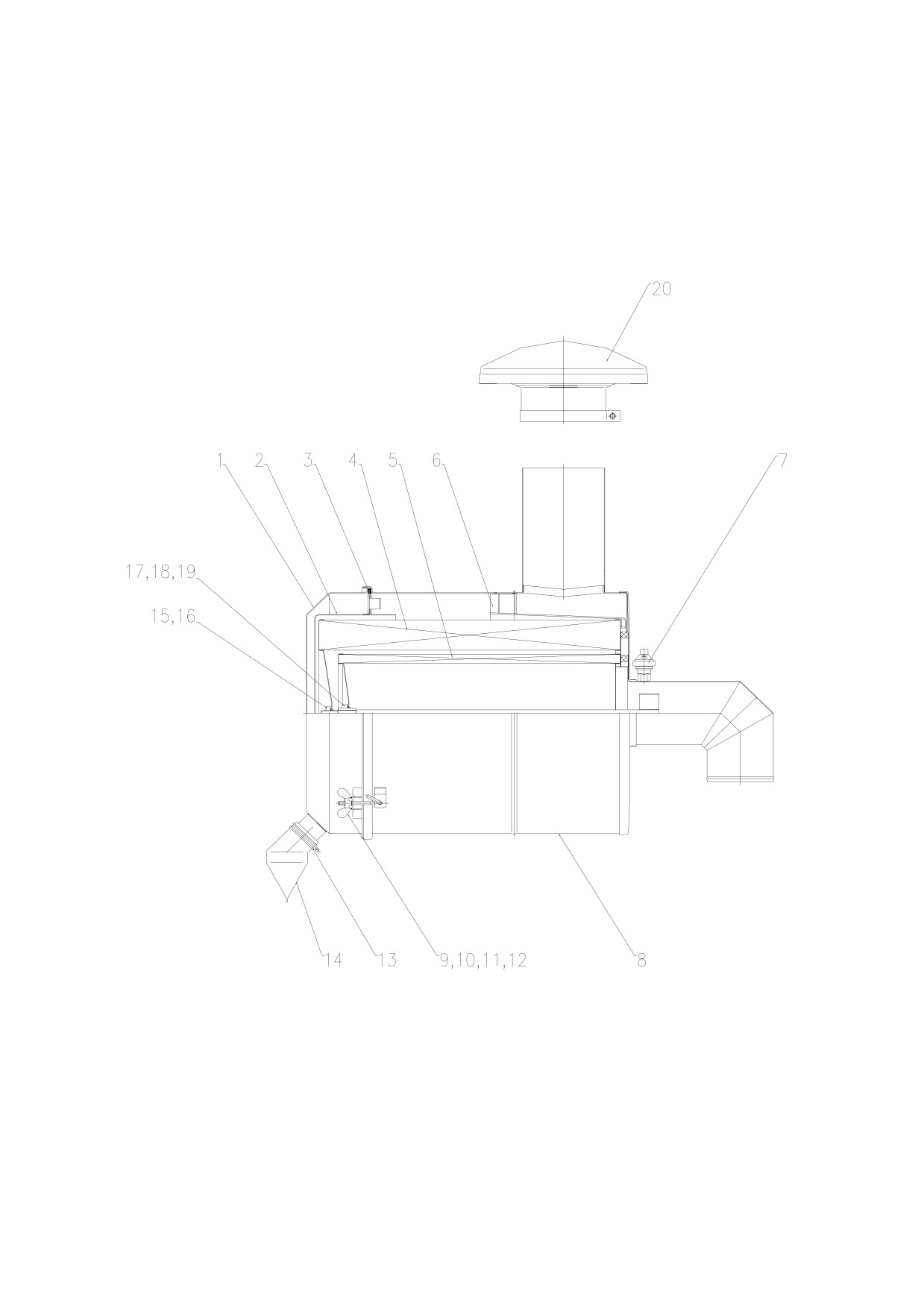

A768-010 空滤器 Air Cleaner
8
A768-010 空滤器 Air Cleaner
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
389512100
上盖分总成
Cover Assembly
1
2
389518800
挡灰盘总成
Plate Assembly
1
3
389513000
密封圈
Seal
1
4
389515300
主空滤芯
Primary Air Cleaner
1
5
389515600
安全滤芯
Safe Air Cleaner
1
6
389510500
旋流片
Flow Piece
1
7
KLSK01-10
空滤堵塞报警器 Annunciator
1
8
A768-050
外壳总成
Body Assembly
1
9
Q39006
碟型螺母
Nut
4
10
Q40106
平垫圈
Washer
4
11
Q40306
弹簧垫圈
Washer
4
12
1109N-081
螺栓
Bolt
4
13
Q67250
卡箍
Clamp
1
14
389164000
排尘袋
Valve
1
15
Q340B08
六角螺母
Nut
1
16
389162800
硫化垫圈
Washer
1
17
Q350B16
六角螺母
Nut
1
18
Q40016
平垫圈
Washer
1
19
A010-016
橡胶垫圈
Washer
1
20
1109B34-080
防雨帽总成
Tarpaulin Assembly
1
9
Z50G0104T7 排气系统 Outlet Assembly
Z50G0104T7 排气系统 Outlet Assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G010402T7
消声器支架 Muffler Support
1
2
Z35G010400002T4
垫板
Plate
1
3
XH.G439X.W
消声器
Muffler
1
4
GB5783-86
螺栓M10X25 Bolt M10X25
6
5
GB6170-86
螺母M10
Nut M10
2
6
GB93-87
垫圈10
Washer 10
2
10
XH.G439X.W 消声器 Muffler
XH.G439X.W 消声器 Muffler
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
XH.G439X.W.1
消声器
Muffler
1
2
XH.G439X.W.2
排气管
Exhaust Manifold
1
3
XH.G439X.W.3
卡箍
Clamp
1
11
Z50G0107T7 进回油管路 Fuel Pipe
Z50G0107T7 进回油管路 Fuel Pipe
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G010701T7
燃油进油管
Oil Inlet Hose
1
2
Z50G010702T7
燃油回油管
Oil Return Hose
1
Input
Oil
Pump
3
Z50G010700001T7
输油泵支架
1
Support
4
Z50G010700002T7
空心螺栓M12×1.5 Bolt
1
5
ZL30B.1.1-4
空心螺栓M14×1.5 Bolt
2
6
JB982-77
垫圈14
Washer 14
6
7
JB93-77
垫圈10
Washer 10
2
8
GB5789-86
螺栓M10×35
Bolt
2
12
Z50G0111T7 进水管总成 Inlet Hose Assembly
Z50G0111T7 进水管总成 Inlet Hose Assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G011100001T7
进水胶管
Inlet Hose
1
2
φ50-60
卡箍
Clamp
2
13
Z50G0112T7 出水管总成 Outlet Hose Assembly
Z50G0112T7 出水管总成 Outlet Hose Assembly
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G011200001T7
出水胶管I Outlet Hose I
1
2
Z50G011200002T7
出水胶管II Outlet Hose II
1
3
Z50G011200003T7
φ21补水管I Hose
1
4
Z50G011200004T7
φ21补水管II Hose
1
5
Z50G011200005T7
φ10蒸汽管I Hose
1
6
Z50G011200006T7
φ10蒸汽管II Hose
1
7
φ50-60
卡箍
Clamp
4
8
φ20-30
卡箍
Clamp
4
9
φ10-20
卡箍
Clamp
4
14
变矩器变速箱
Torque Converter Transmission
15

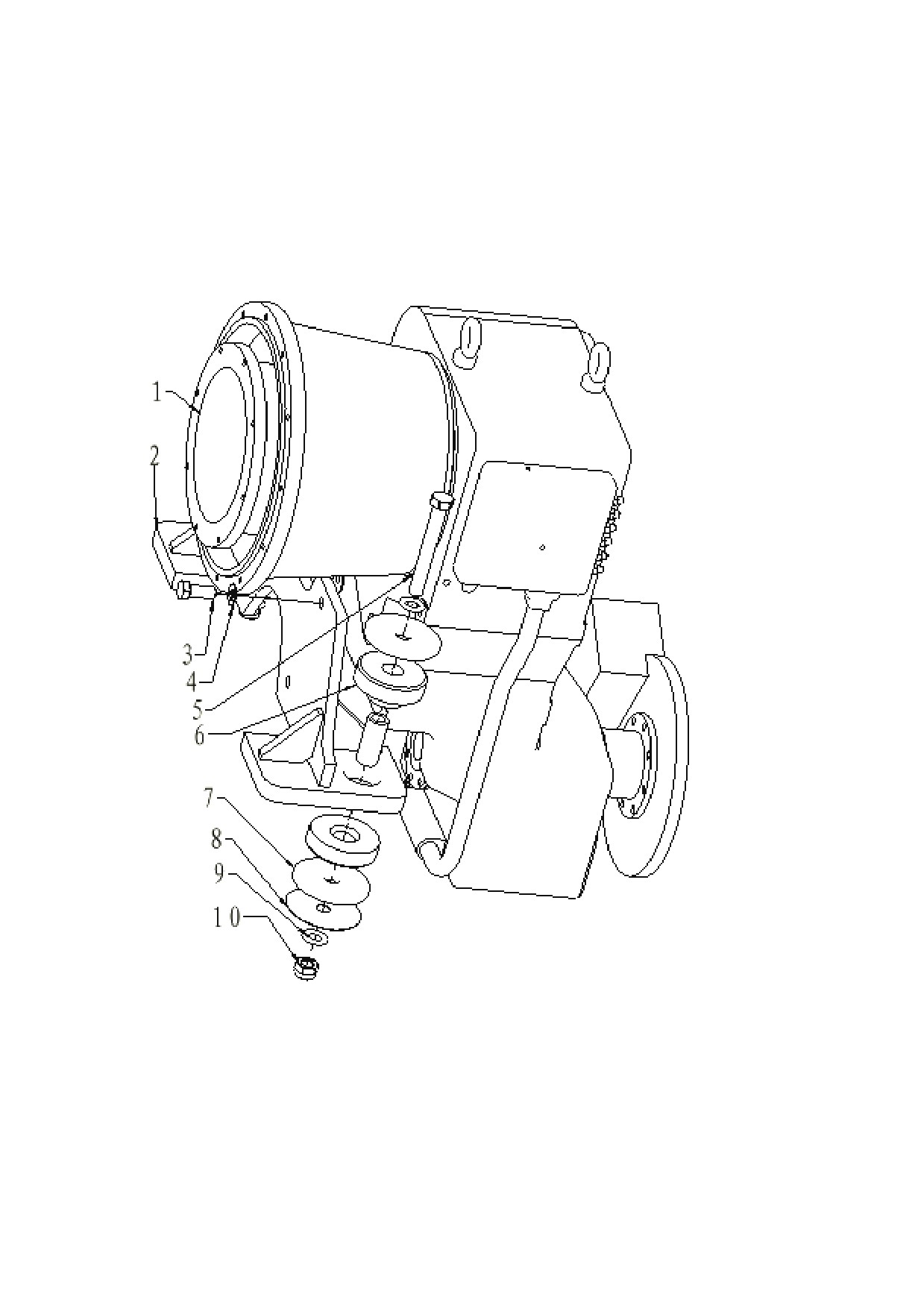

Z50G03T5 变矩器变速箱
Torque Converter Transmission
16
Z50G03T5 变矩器变速箱 Torque Converter Transmission
序号
代号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
4644 024 164
1
ZF4WG-200
变矩器变速箱
TorqueConverter Transmission
1
外购
2
Z5EH0302T4
支架
Support
1
3
GB5783-86
螺栓M20X50
Bolt M20X50
4
4
GB97.2-85
垫圈20
Washer 20
4
5
GB5783-86
螺栓M24X180
Bolt M24X180
2
6
CB-2205-2
减振垫
Pamper
2套
7
Z5EH030000002T4
垫板
Washer
4
8
Z5EH030000003T4
调整垫
Adjusting Shim
2组
9
GB97.2-85
垫圈24
Washer 24
4
10
GB/T6185-86
锁紧螺母M24
Nut M24
2
11
12
13
4
14
15
16
17
18
19
20
21
22
23
17
变速油路及操纵系统
Transmission Oil Line and Control
18

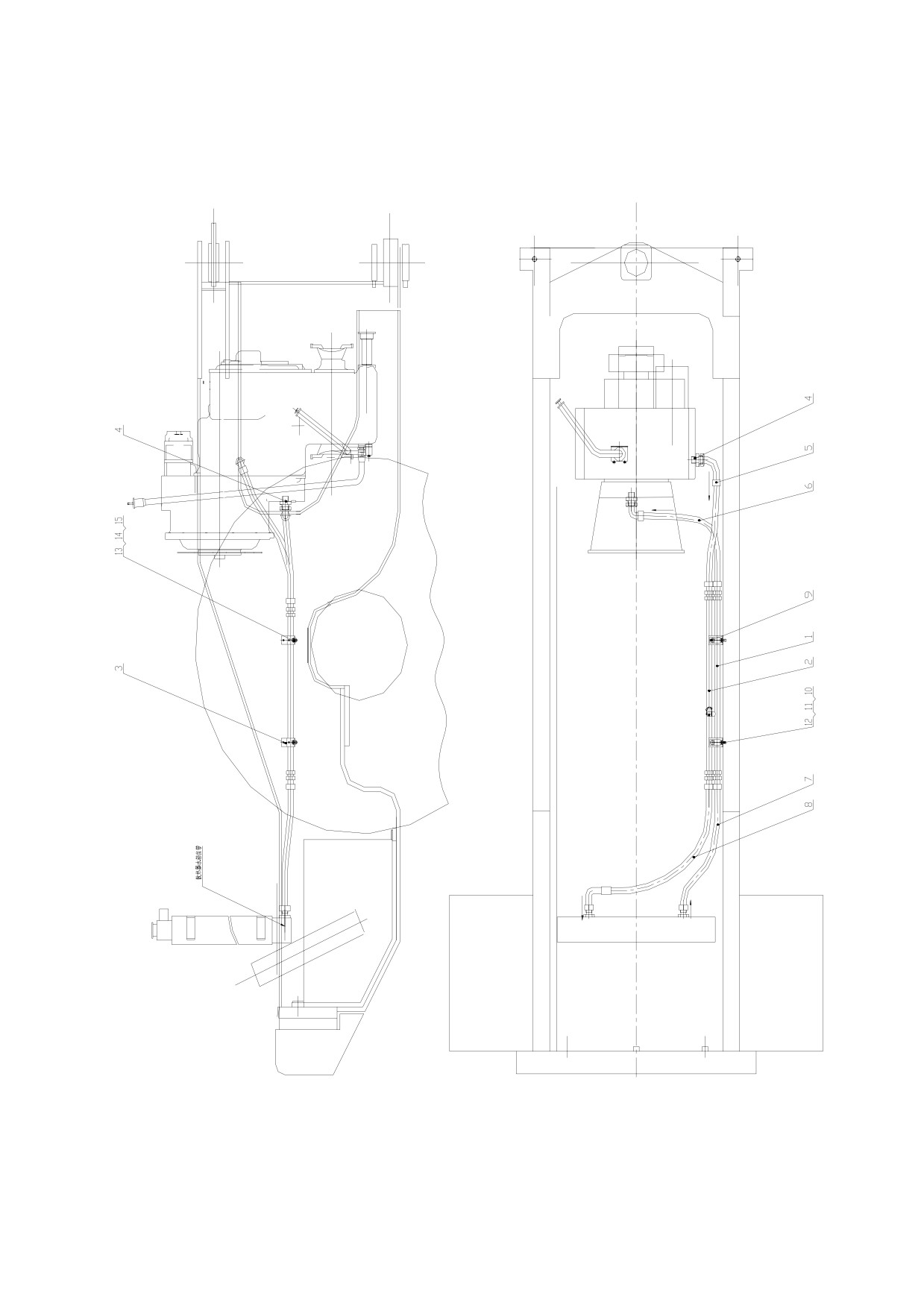

Z50G04T7 变速油路及操纵系统
Transmission Oil Line and Control
19
Z50G04T7 变速油路及操纵系统
Transmission Oil Line and Control
序号
代号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
Z50G0401
油管
Oil Pipe
1
借用
2
Z50G0403
油管
Oil Pipe
1
借用
3
Z50G040000001
支架
Support
4
借用
外购伊顿（泸
4
1CH-36-30(M30X1.5)
端直通接头
Connector
2
洲）
20411-36-16/20491-36-1
外购伊顿（泸
5
软管总成
Hose
1
6X1T16AGX460
洲）
20441-36-16/20491-36-1
外购伊顿（泸
6
软管总成
Hose
1
6X1T16AGX590V135°
洲）
外购伊顿（泸
7
20411-36-16X1T16AGX510
软管总成
Hose
1
洲）
20411-36-16/20491-36-1
外购伊顿（泸
8
软管总成
Hose
1
6X1T16AGX770
洲）
9
TTPG1-428
管夹
Clip
2
外购黎明
10
GB93-87
垫圈10
Washer 10
2
11
GB5783-86
螺栓M10X25
Bolt M10X25
2
12
GB97.1-85
垫圈10
Washer 10
2
13
GB5782-86
螺栓M8X65
Bolt M8X65
2
14
GB6170-86
螺母M10
Nut M10
2
15
GB93-87
垫圈8
Washer 8
2
20

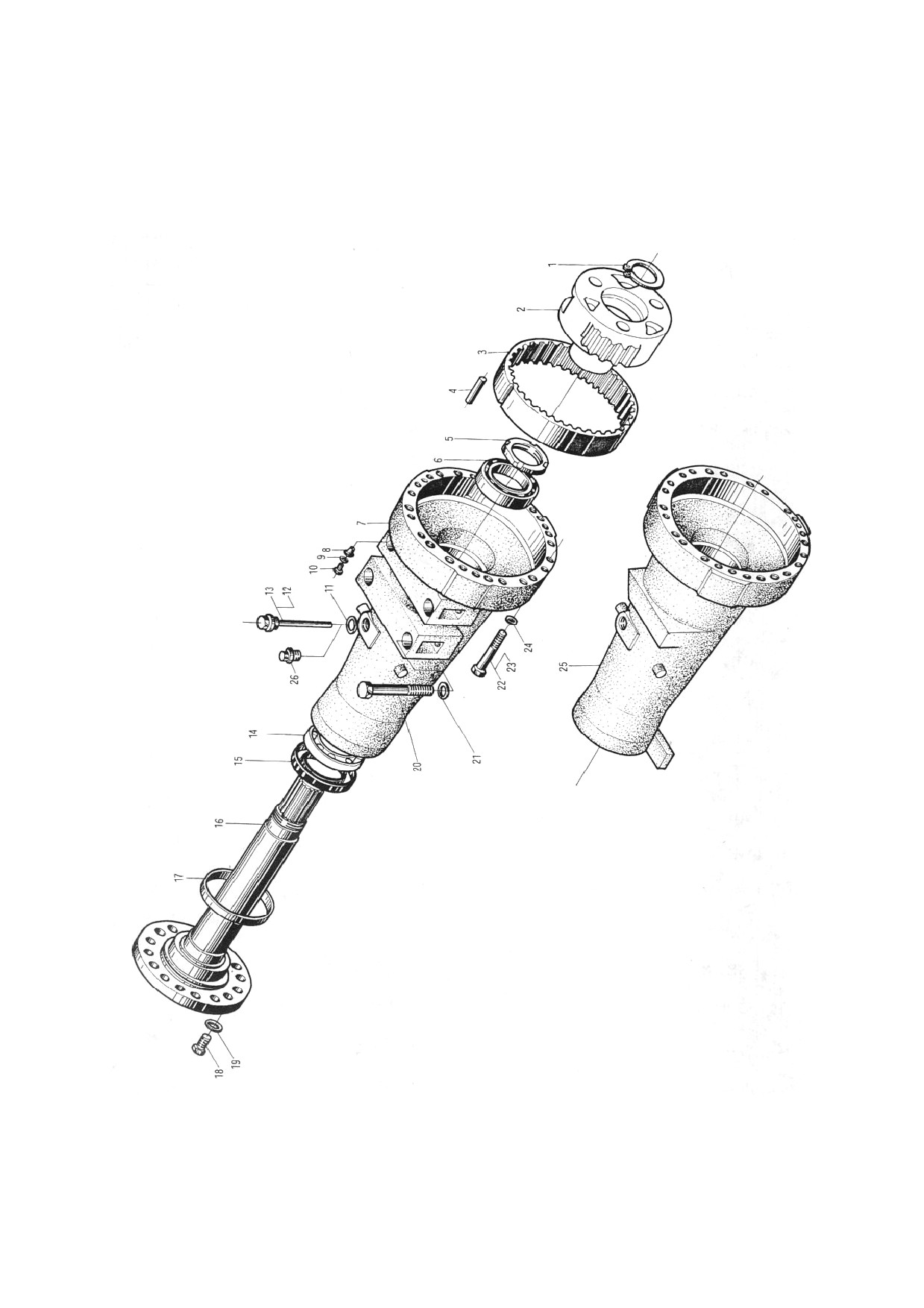

前桥、后桥
Front Axle Rear Axle
21

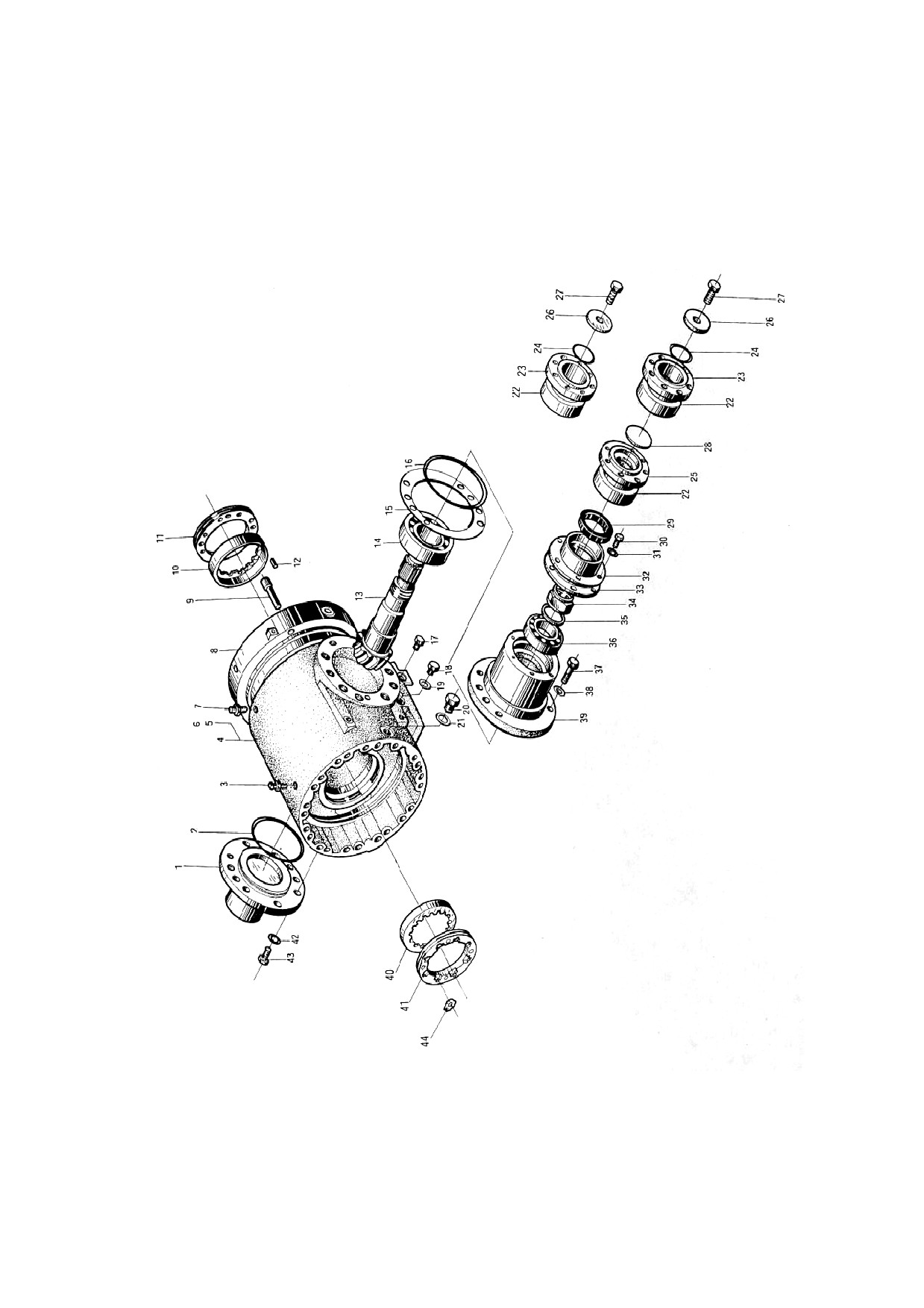

06F0001 前桥 Front Axle
06E0001 后桥 Rear Axle
22
06F0001 前桥 Front Axle
06E0001 后桥 Rear Axle
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
GB894.1-86
挡圈
Snap Ring
2
2
06F0102
轮边减速器
Hub Reducer
2
3
06F1301
内齿圈
Inner Gear Ring
2
4
06F5505
销
Pin
6
5
06F5204
锁紧螺母
Nut
2
6
GB297-94
轴承32021
Bearing 32021
2
7
06F1001
前桥壳
Front Axle Case
2
8
06F0104
橡胶螺塞
Plug
2
9
GB96-85
垫圈 4
Washer 4
2
10
GB5783-86
螺栓 M4X12
Bolt M4X12
2
11
JB982-77
垫圈 33
Washer 33
2
12
06F0105
呼吸螺塞总成
Plug
1
13
06F0105
呼吸螺塞总成
Plug
1
14
GB297-94
轴承30222
Bearing 30222
2
15
GB13871-92
油封FB200230
Oil Seal FB200230
2
16
06F1501
半轴
Half Shaft Cowl Bolt M24X55
2
17
05F0504
轮边防尘罩
Washer 24
2
18
GB5782-86
螺栓M24X55
Bolt M24X55
40
19
GB97.2-85
垫圈24
Washer 24
40
20
GB5785-86
螺栓 M24X2X220
Bolt M24X2X220
8
21
GB97.2-85
垫圈24
Washer 24
8
22
GB5782-86
螺栓M16X180
Bolt M16X180
24
23
GB
24
GB97.2-85
垫圈16
Washer 16
48
25
06E1001
后桥壳
Rear Axle Case
2
26
CG302.12-95
螺塞M33X2
Plug M33X2
1
23

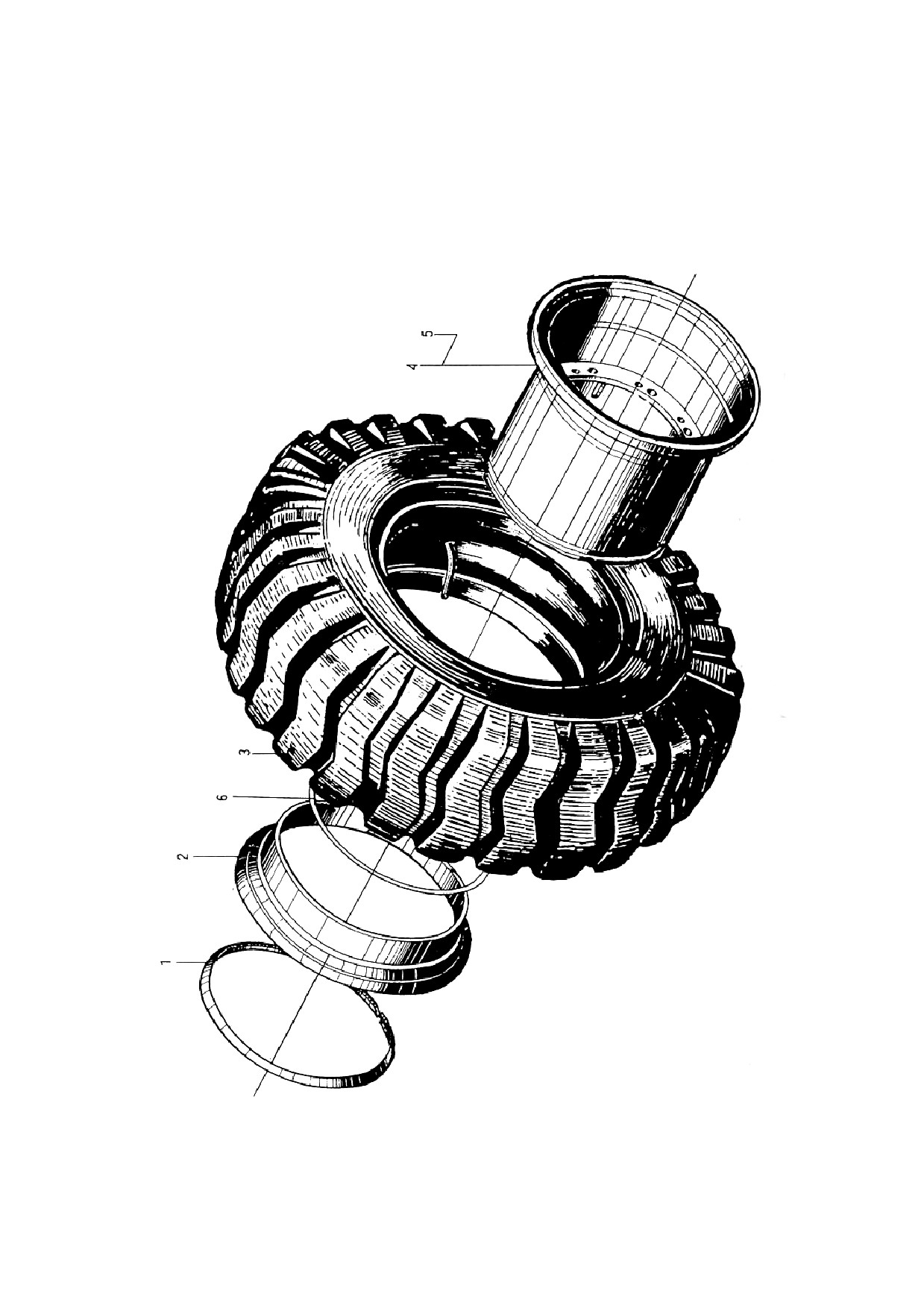

06F0106 轮辋总成 Rim Assembly
24
06F0106 轮辋总成 Rim Assembl
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
CQ22B-T.03
锁圈
Lock Washer
1
2
CQ22B-T.04
挡圈
Snap Ring
2
3
轮胎23.5-25-16PR Type 23.5-25-26PR
1
4
CQ22B-T.01
轮辋体
Rim
1
5
Z4-02-01
气门嘴
Hole
1
6
密封圈
O-Ring
1
7
CQ18-68.07B
C型止动块
Stop Block
1
25

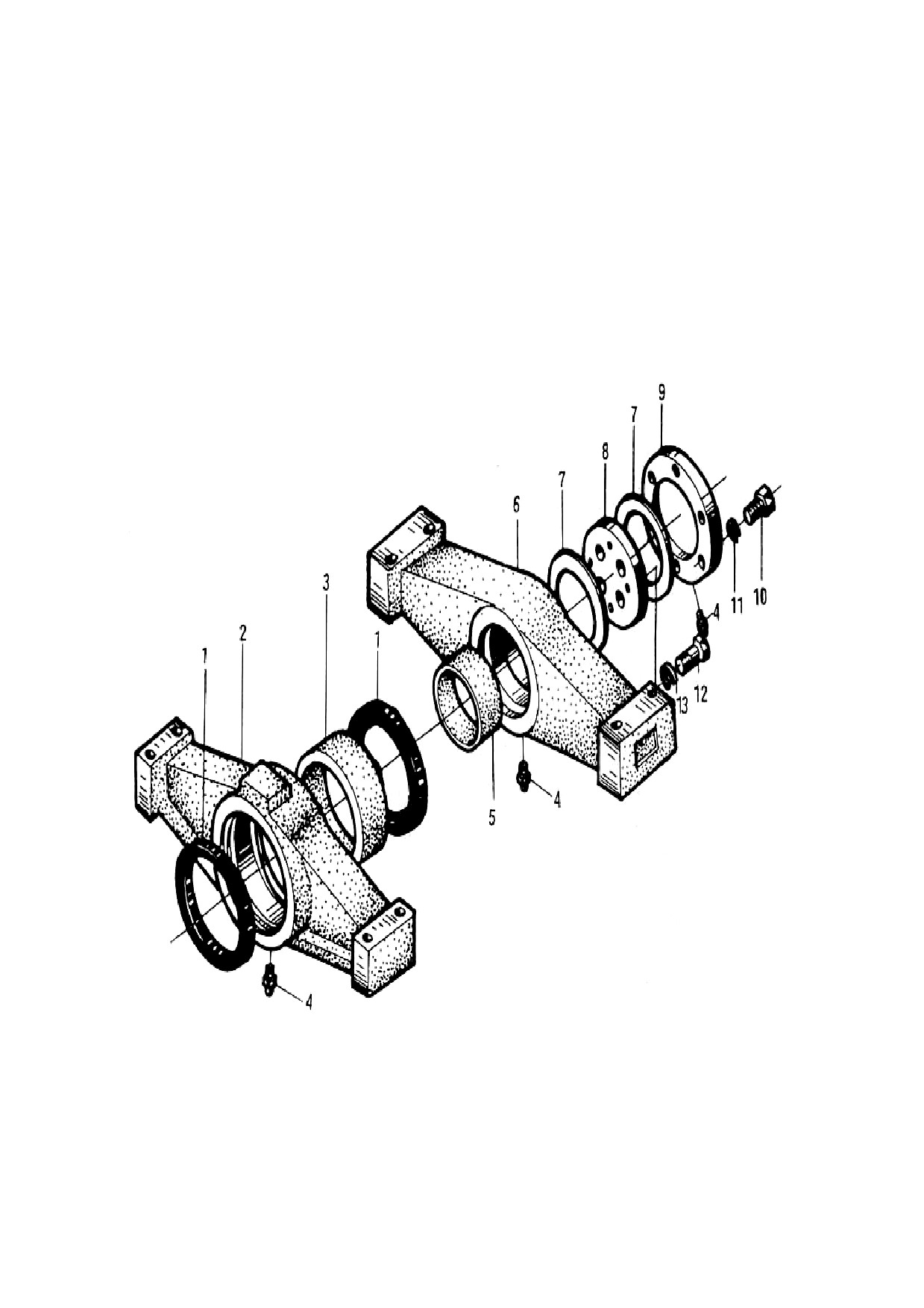

06E0104 前支承架总成 Front Support Carrier
06E0103 后支承架总成 Rear Support Carrier
26
06E0104 前支承架总成 Front Support Carrier
06E0103 后支承架总成 Rear Support Carrier
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
油封
1
HG4-692-67
Oil Seal PD180X220X18
2
PD180X220X18
2
CG50.5.2-1
支承架（前） Support Carrier (Front)
1
3
CG50.5.2-2
衬套
Bushing
1
4
GB1152-79
油杯M10X1
Oil Cup M10X1
3
5
CG50.5.1-3
衬套
Bushing
1
6
CG50.5.1-1
支承架（后） Support Carrier (Rear)
1
CG50.5.1-4
7
耐磨板
Plate
2
8
CG50.5.1-5
转盘
Disc
1
9
CG50.5.1-2
端盖
Cover
1
10
GB5781-86
螺栓M16X35
Bolt M16X35
6
11
GB93-87
垫圈16
Washer 16
16
12
GB32.1-88
螺栓M20X50
Bolt M20Xbolt
4
13
GB93-87
垫圈20
Washer
4
27
06F0101 前桥齿箱(一) Front Axle Differential(I)
06E0101 后桥齿箱(一) Front Axle Differential(I)
28
06F0101 前桥齿箱(一) Front Axle Differential(I)
06E0101 后桥齿箱(一) Front Axle Differential(I)
序号
代 号
名
称
数量
备注
Item
Part No.
Parts Name
Q'ty
Remark
1
06E1501
后支承轴
Shaft
1
1
2
GB3452.1-92
O型圈190X5.3
O-Ring 190X5.3
1
2
3
06F3201
排气塞
Plug
2
3
4
06F5306
调整螺母锁紧垫圈
Washer
2
4
5
06F1002
前桥齿轮壳体
Differential Case
1
5
6
06E1002
后桥齿轮壳体
Differential Case
1
6
7
06F3202
排气嘴
Exhaust Hole
1
7
06F2002
8
制动油缸
Cylinder
1
8
9
GB70-85
螺钉M12X65
Screw M12X65
4
9
10
06F1603
轴承外套（小端）
Bushing
1
10
11
06F5202
调整螺母（小端）
Nut
1
11
12
06F5503
销
Pin
2
12
13
06F1307
主动锥齿轮
Drive Bevel Gear
1
13
14
GB297-94
轴承32315
Bearing 32315
1
14
15
06F5303
主传动调整垫片
Shim
1
15
16
GB3452.1-92
O型圈190X5.3
O-Ring 190X5.3
1
16
17
06F3203
磁铁油塞
Plug
1
17
18
CG30212-95
螺塞M18X1.5
Plug M18X1.5
1
18
19
JB982-77
垫圈18
Washer 18
1
19
20
CG30212-95
螺塞M33X2
Plug M33X2
2
20
21
JB982-77
垫圈33
Washer 33
2
21
22
06F0502
防尘罩
Dust Cowl
1
22
23
06
23
29
содержание .. 1 2 ..
///////////////////////////////////////
