CHENGGONG CG958H. Каталог запчастей - часть 5



128

Z50G1001T15A

稳定模块总成



Ride Control Valve(装力士乐用 REXROTH)

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

RSM2-25B2XA000B12
OG24C4V11

稳定模块阀

Ride Control Valve



1



2

FS-20Z

法兰

Flange

2



3

FL-20Z

法兰

Flange

1



4

1DG-36-16Z

接头

Connector

1



5

4B-16WDZ

螺堵

Plug

2



6

GB/T93-1987

垫圈 10

Washer10

7



7

GB/T5783-2000

螺栓 M10X30

Bolt M10X30

4



8

GB/T5781-2000

螺栓 M10X120

Bolt M10X120

3



9

GB/T6170-2000

螺母 M10

Nut M10

3



10

GB/T5783-2000

螺栓

M14X50



Bolt M14X50

8



11

GB/T93-1987

垫圈 14

Washer14

8



12

Z50G100101T15A

支架总成

Bracket

1



13

GB/T93-1987

垫圈 12

Washer12

2



14

GB/T5783-2000

螺栓 M12X30

Bolt

M12X30



2





























129

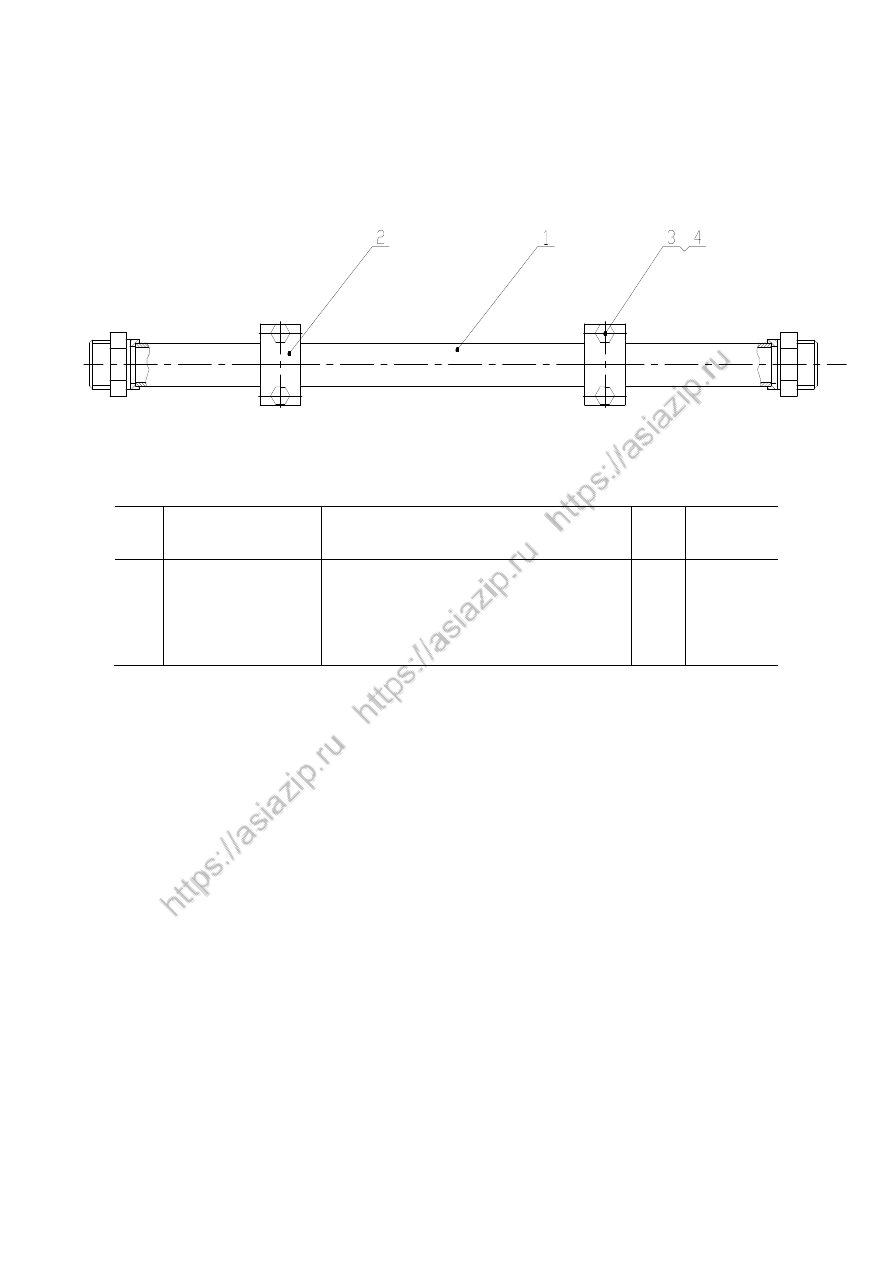

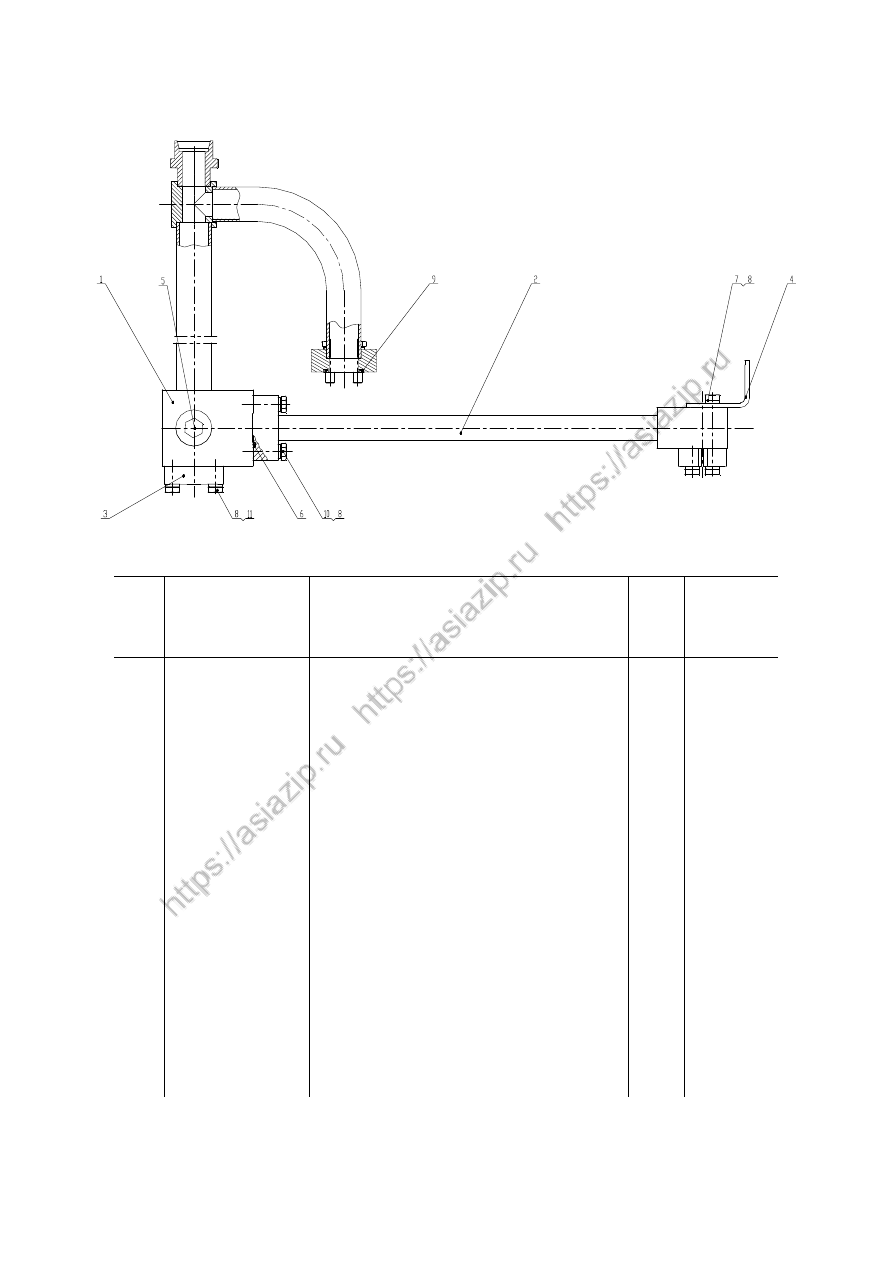

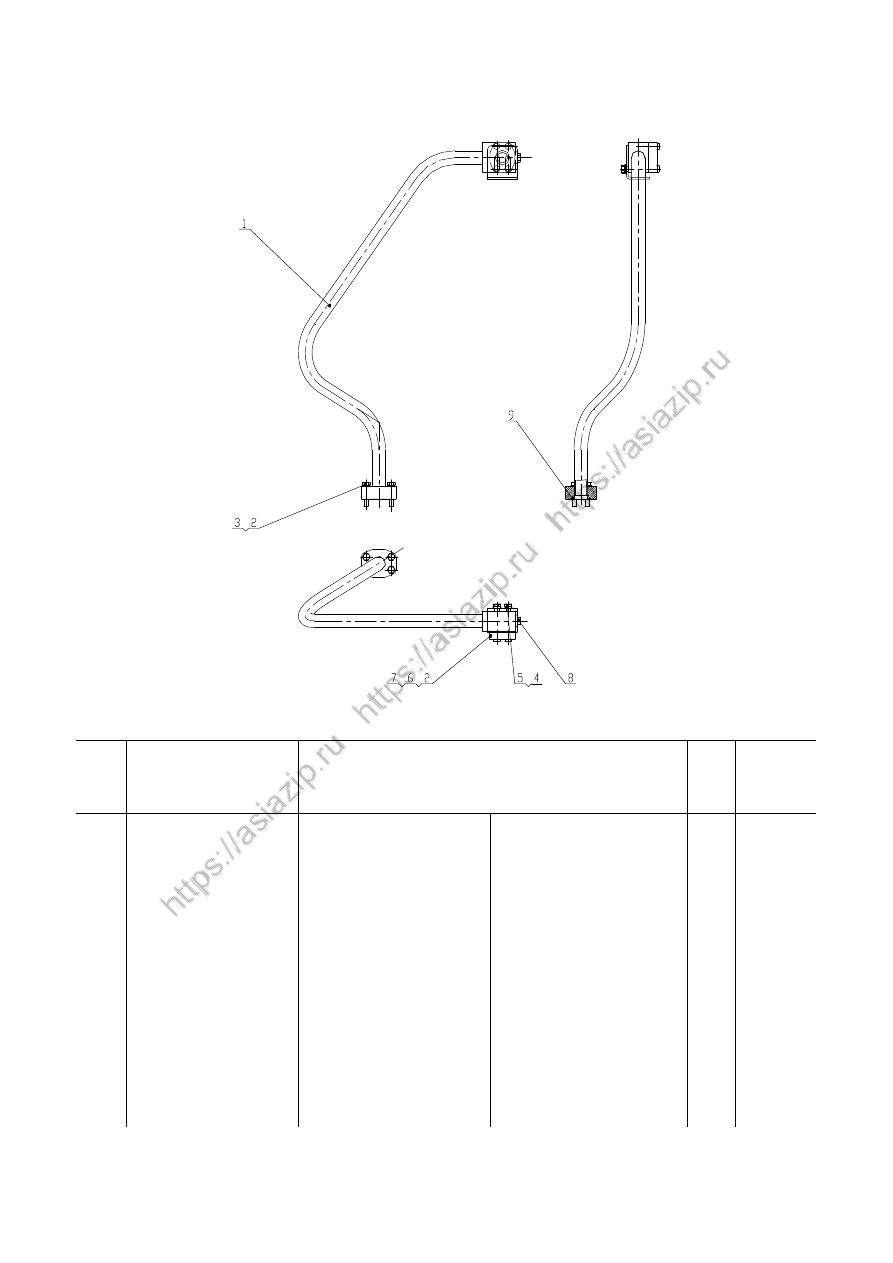

Z50G1002T15A

钢管总成



Steel Pipe Assembly









Z50G1002T15A

钢管总成



Steel Pipe Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G100201T15A

焊接钢管

Steel Pipe

1



2

Z50G100200002T15A

压板

Plate

2



3

GB/T5783-2000

螺栓 M8X40

Bolt M8X40

4



4

GB/T93-1987

垫圈 8

Washer8

4



























130

Z50G1003T15A

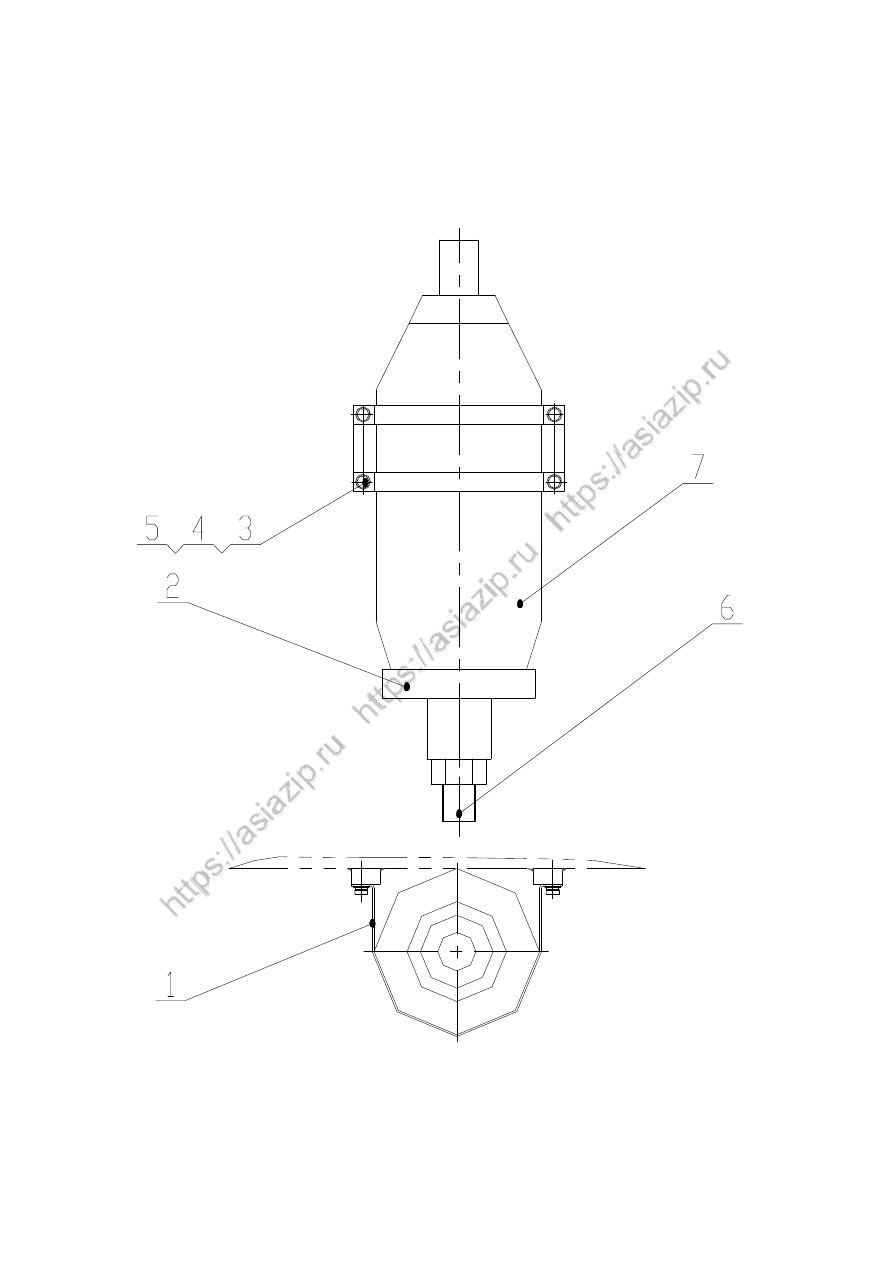

蓄能器总成



Accumulator















131

Z50G1003T15A

蓄能器总成



Accumulator

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G100300001T15A

卡箍

Hoop

2



2

Z50G090100001

橡胶垫

Washer

1



3

GB/T5783-2000

螺栓 M8X20

Bolt M8X20

4



4

GB/T93-1987

垫圈 8

Washer8

4



5

GB/T97.1-2002

垫圈 8

Washer8

4



6

1DG-36-20Z

接头

Connector

1



7

SB330-6A1-112A9-330A

蓄能器

Accumulator

1







































132

Z50G1004T15A

稳定模块总成

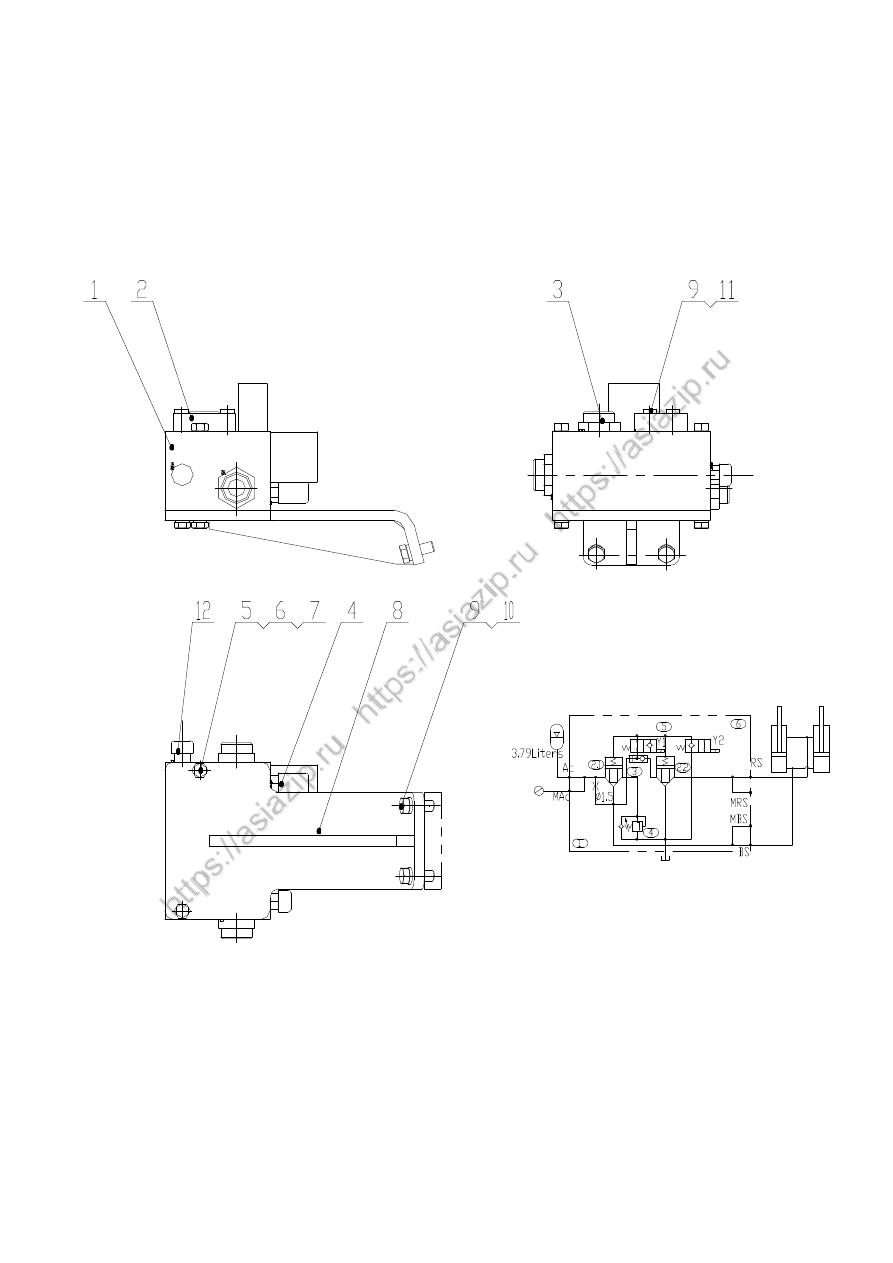

Ride Control Valve(装派克用

Parker

)





















133

Z50G1004T15A

稳定模块总成



Ride Control Valve(装派克用

Parker

)

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  PHGZ-PU-06027-B0-0-TJ



稳定模块阀



Ride Control Valve



1





2  FS-16Z



法兰



 Flange

1





3  1DH-36-33Z



接头



Connector

3





4  PT-3-DKL



测压接头



Connector

3





5  GB/T93-1987



垫圈 10



Washer10

2





6  GB/T5782-2000



螺栓 M10X110



Bolt M10X110

2





7  GB/T6170-2000



螺母 M10



Nut M10

2





8  Z50G100401T15A



支架总成



Bracket

1





9  GB/T93-1987



垫圈 12



Washer12

6





10  GB/T5783-2000



螺栓 M12X30



BoltM12X30

2





11  GB/T5783-2000



螺栓 M12X45



Bolt M12X45

4





12  4MN-14WDZ



螺塞



Plug

2

































134

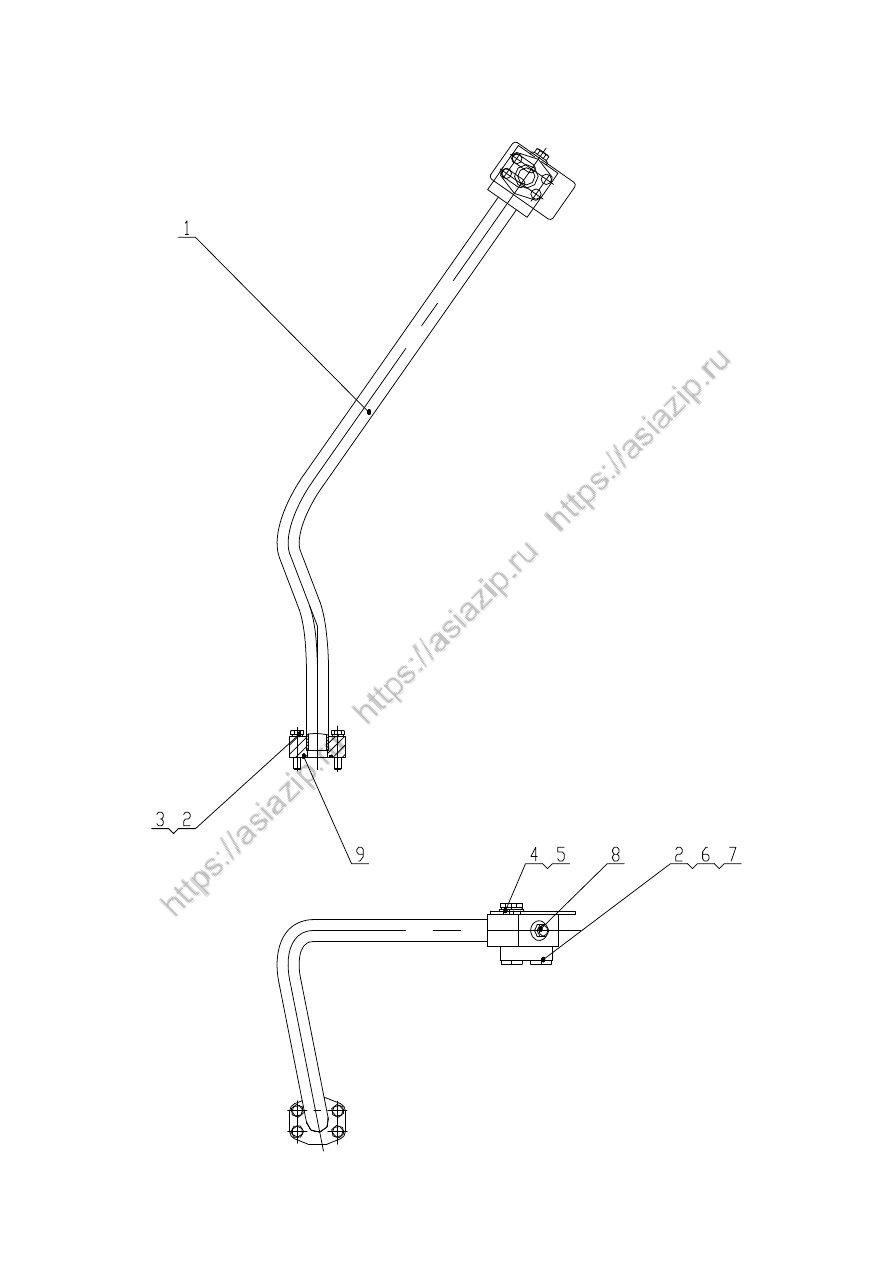

Z50G1013T15A

提升缸小腔硬管总成

Steel Tube Assembly







135

Z50G1013T15A

提升缸小腔硬管总成

Steel Tube Assembly

序号  代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G101301T15A

四通接头总成

Connector Assembly

1



2

Z50G101302T15A

长弯管总成

Elbow Assembly

1



3

FL-16Z

法兰组件

Flange

2



4

Z50E100500001T38

支板

Plate

1



5

4M-14WDZ

螺塞 M14X1.5

Nut M14X1.5

1



6

GB/T3452.1-1992

0 形圈 32.5X3.55

O-Ring32.5x3.55

1



7

GB/T5783-2000

螺栓 M10X20

BoltM10X20

2



8

GB/T93-1987

垫圈 10

Washer10

18



9

GB/T3452.1-1992

0 形圈 37.5X3.55

O-Ring37.5x3.55

1



10

GB/T5783-2000

螺栓 M10X40

BoltM10x40

8



11

GB/T5783-2000

螺栓 M10X30

BoltM10x30

8

































136

Z50G1014AT15

提升缸大腔硬管总成

Steel Tube Assembly





137

Z50G1014AT15

提升缸大腔硬管总成

Steel Tube Assembly

序号  代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G101401T15A

四通接头总成

Connector Assembly

1



2

Z50G101402T15

长弯管总成

Elbow Assembly

1



3

FL-16Z

法兰组件

Flange

2



4

Z50E100500001T38

支板

Plate

1



5

4M-14WDZ

螺塞 M14X1.5

Nut M14X1.5

1



6

GB/T3452.1-1992

0 形圈 32.5X3.55

O-Ring32.5x3.55

1



7

GB/T5783-2000

螺栓 M10X20

BoltM10X20

2



8

GB/T93-1987

垫圈 10

Washer10

18



9

GB/T3452.1-1992

0 形圈 37.5X3.55

O-Ring37.5x3.55

1



10

GB/T5783-2000

螺栓 M10X40

BoltM10x40

8



11

GB/T5783-2000

螺栓 M10X30

BoltM10x30

8































138

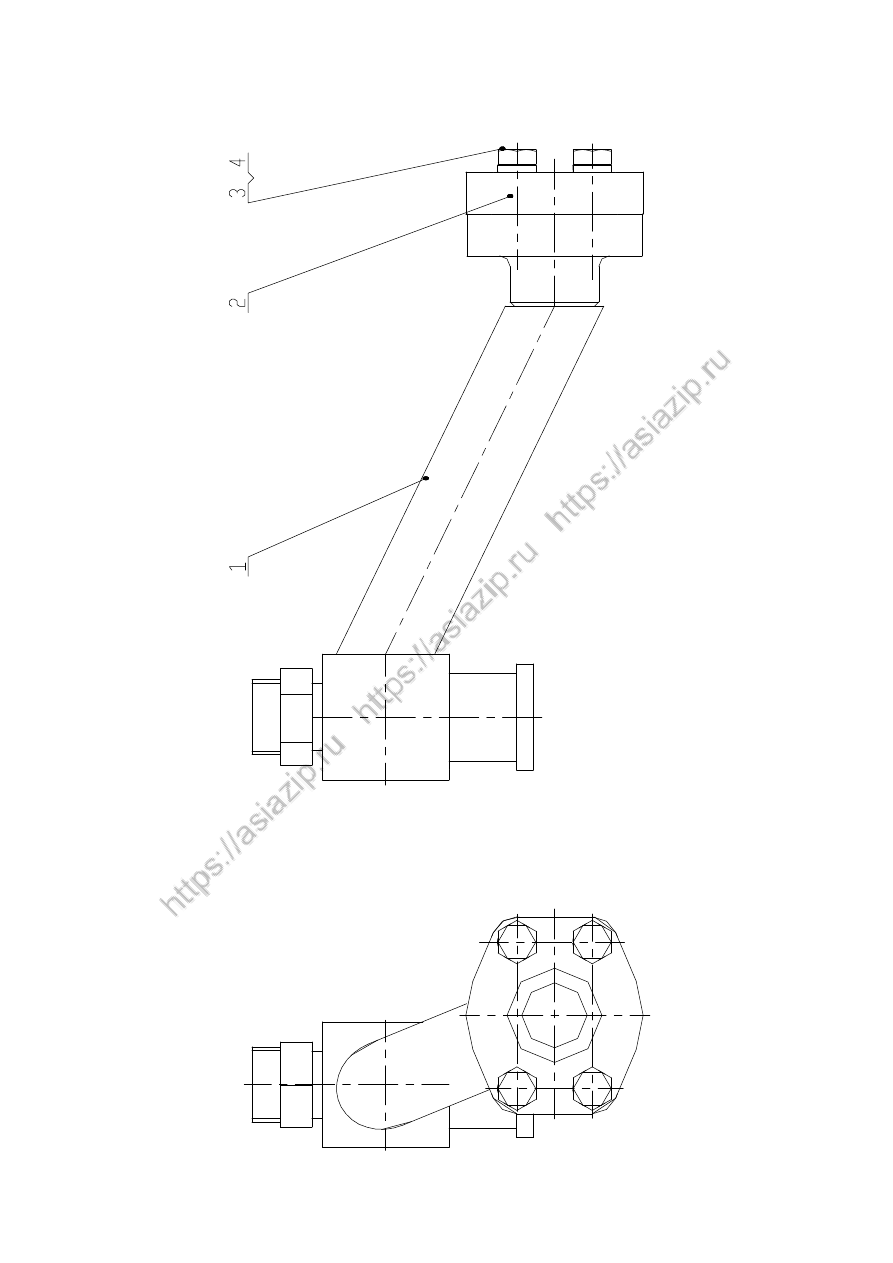

Z50G1015T15A

阀端回油管总成

Steel Tube Assembly





139

Z50G1015T15A

阀端回油管总成

Steel Tube Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z50G101501T15A

阀端回油管

Steel Pipe

1



2

FL-24Z

法兰组件

Flange

1



3

GB/T5783-2000

螺栓 M12X35

Bolt M12X.35

4



4

GB/T93-1987

垫圈 12

Washer12

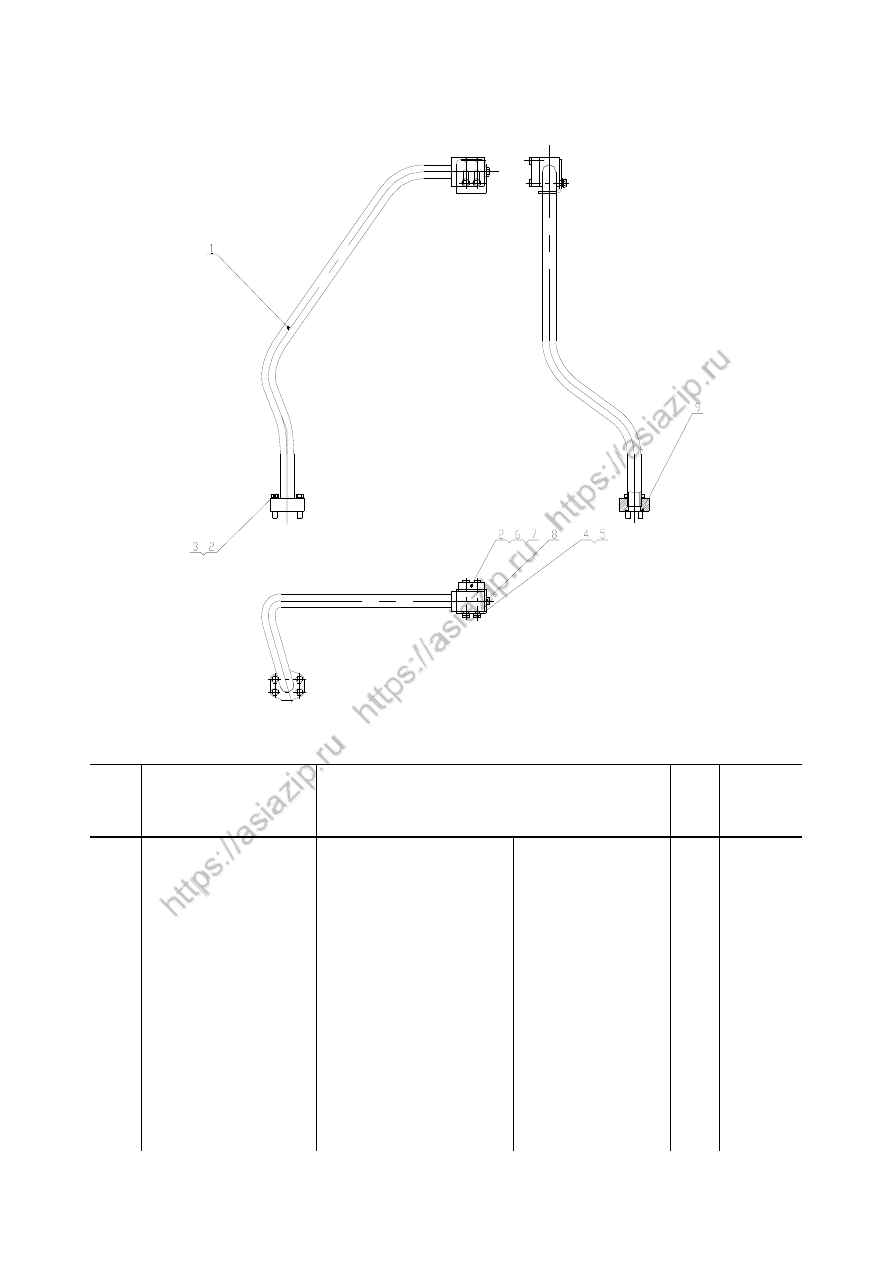

4











































140

Z50G10T16A

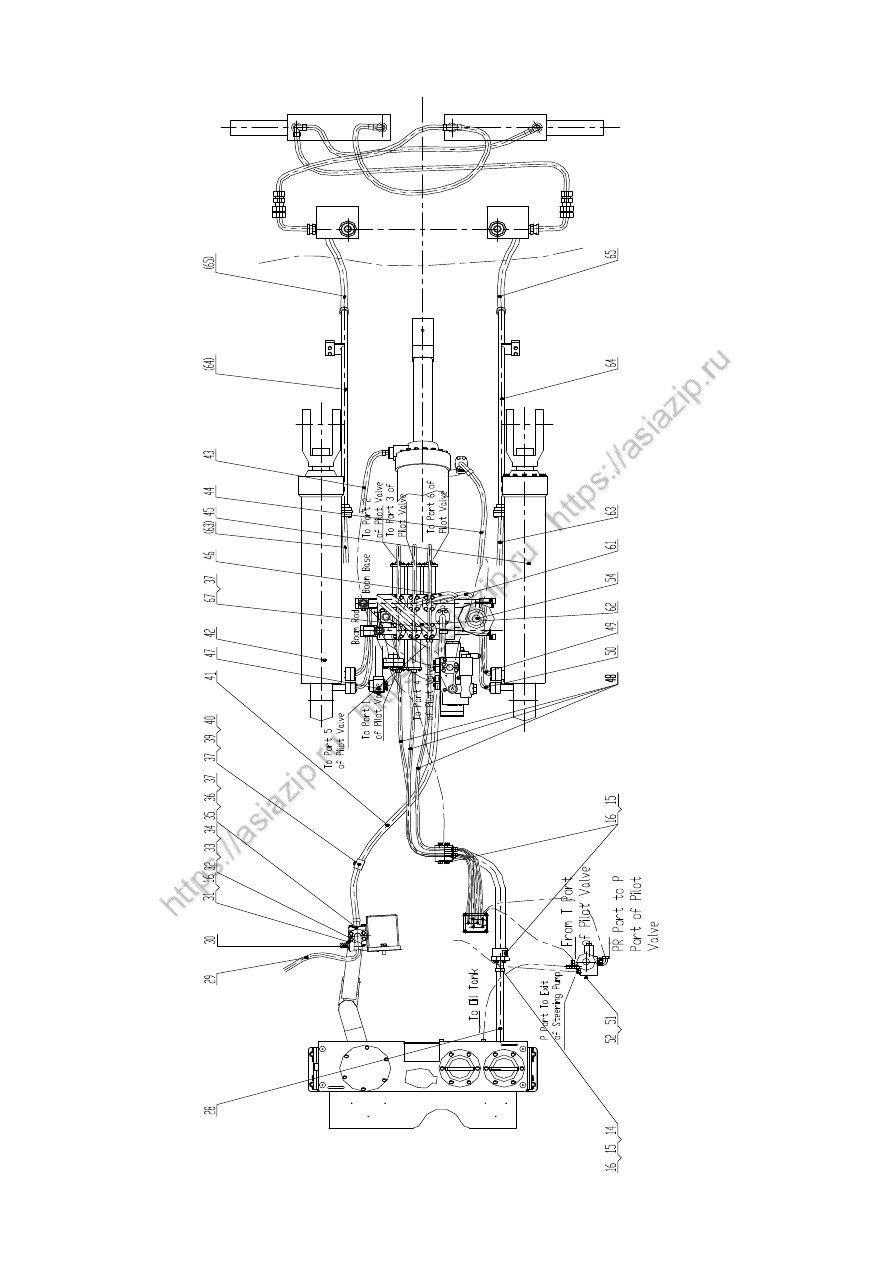

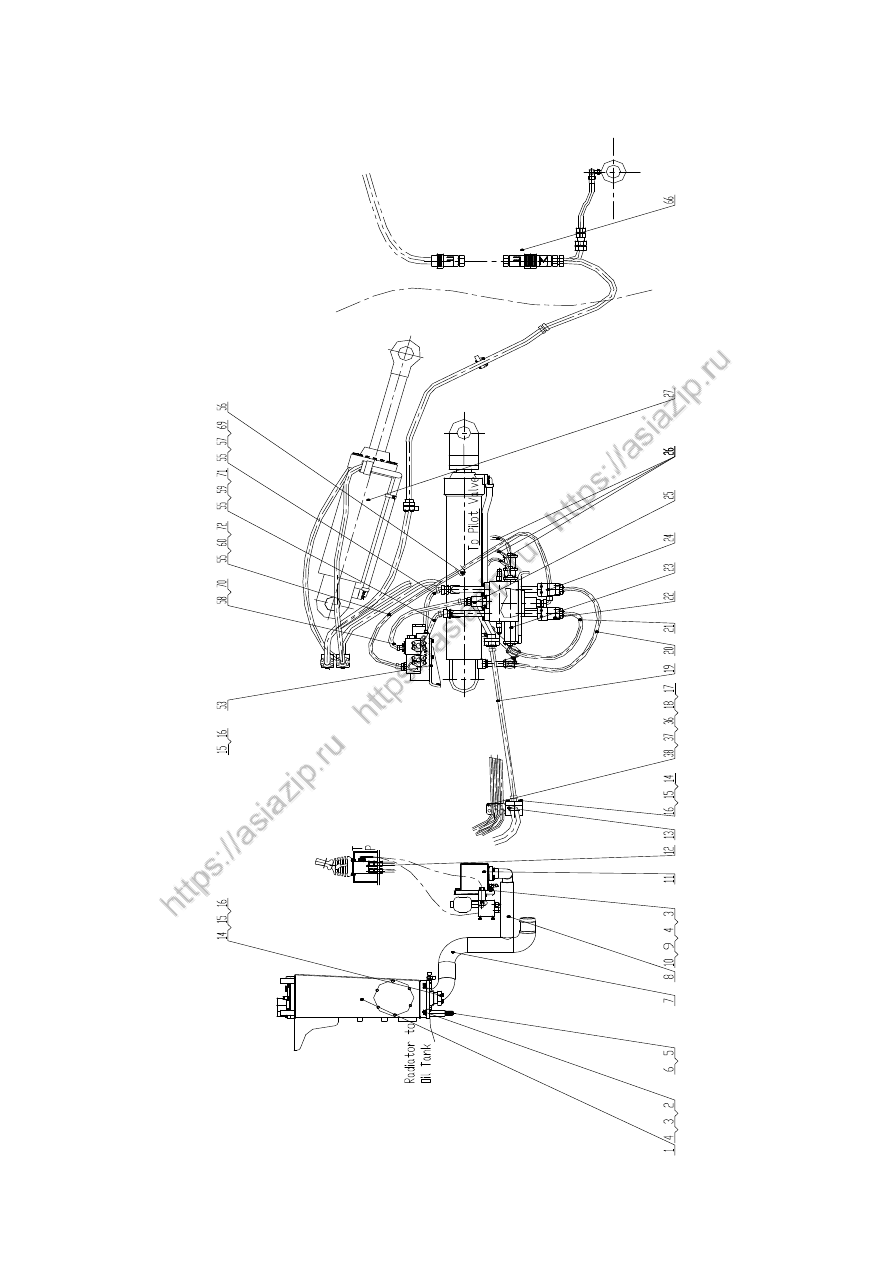

多种作业装置工作液压系统

 Implement Hydraulic System





141





142

Z50G10T16A

多种作业装置工作液压系统

  Implement Hydraulic System



序号

代



号

名



称

数量  备注

Item

Part No.

Parts Name

Q‘ty  Remark

1  Z50G1001T15

液压油箱

Hydraulic Oil Tank

1



2  GB/T5783-2000

螺栓 M16X40

Bolt

4



3  GB/T93-1987

垫圈 16

Washer

6



4  GB/T97.2-2002

垫圈 16

Washer

6



5  1H-30-33FAZ

接头体

Connector

1

只作随机备
件，不装配
Spare Part

6  20030-30-12FAZ

接头体

Connector

1



7  Z50G1003T15

箱端吸油管总成

Steel Tube Assembly

1



8  Z50G1004T15

吸油管总成

Steel Tube Assembly

1



9  GB/T5783-2000

螺栓 M16X45

Bolt

2



10  Z50G080000001T7

纸垫

Cushion

1



11  T6DM-B35-3L03-C1MO

叶片泵

Pump

1



12  Z50G1005T16A

先导液压系统

Pilot Hydraulic
System

1



13  Z50G1002T15

回油管总成

Steel Tube Assembly

1



14  FL-24Z

法兰

Flange

4



15  GB/T5783-2000

螺栓 M12X35

Bolt

21



16  GB/T93-1987

垫圈 12

Washer

27



17  Z50G100000002T16A

先导管过渡板

Plate

1



18  6C-16/LNZ

过板接头

Connector

6



19

87311-24-24Z/87341-24-
24ZX1T24AGX1190

胶管

Hose

1



20

87392-16-16H130Z/87342-16-
16ZX4SP16AGX1325  V270°+RS YWEX 胶管

Hose

1



21

87392-16-16Z/87342-16-
16ZX4SP16AGX1360  V270°+RS YWEX 胶管

Hose

1



22  Z50G1013T16A

提 升 缸 小 腔 硬 管 总
成

Steel Tube Assembly

1



23  Z50G1009T16A

多路阀总成

Multi-way Valve
Assembly

1



24  Z50G1014T16A

提 升 缸 大 腔 硬 管 总
成

Steel Tube Assembly

1



25  Z50G1015T15A

阀端回油管总成

Steel Tube Assembly

1



26  20491-16-04TZX1T04AGX1965 V270° 胶管

Hose

3



27  Z50G1006T15

翻斗缸总成

Tilting Cylinder
Assembly

1



28

87391-24-24Z/87311-24-24ZX1T24AGX
730

胶管

Hose

1



29

87312-20-16Z/20592-42-16TZX4SP16A
GX1165

胶管

Hose

1



30  PT-3-DKL

测压接头

Connector

1



31  GB/T70.1-2000

螺钉 M12X100

Screw

4





143

32  Z50G100000001T15

汇流体

Flange

1



33  GB/T3452.1-1992

O 形圈 37.5X3.55

O Ring

1



34  1DFL-42-20H125Z

法兰过渡接头

Connector

1



35  FL-20Z

法兰

Flange

2



36  GB/T5783-2000

螺栓 M10X30

Bolt

10



37  GB/T93-1987

垫圈 10

Washer

14



38  GB/T6170-2000

螺母 M10

Nut

2



39  GB/T5783-2000

螺栓 M12X55

Bolt

2



40  Z50G100000004T15

上管夹

Clip

1



41

87392-20-20Z/87312-20-20ZX4SH20AG
X2010  DCN

胶管

Hose

1



42  Z50G1007T15

左提升缸总成

Tilting Cylinder
Assembly

1



43  1CH-30-33FAZ

胶管

Hose

1



44  20030-30-12FA

胶管

Hose

1



45

20491-16-04Z/20411-16-04ZX1T04X10
20

右提升缸总成

Tilting Cylinder
Assembly

1



46  Z50G1010T16A

翻 斗 缸 大 腔 硬 管 总
成

Steel Tube Assembly

1



47  Z50G1011T16A

翻 斗 缸 小 腔 硬 管 总
成

Steel Tube Assembly

1



48

20441-16-04Z/20491-16-04ZX1T04AGX
1300 V90°

胶管

Hose

3



49

87392-16-16Z/87342-16-16ZX4SP16AG
X1360  V90°+RS YWEX

胶管

Hose

1



50

87392-16-16H130Z/87342-16-16ZX4SP
16AGX1325  V90°+RS YWEX

胶管

Hose

1



51  GB/T5783-2000

螺栓 M8X20

Bolt

2



52  GB/T93-1987

垫圈 8

Washer

2



53  Z50G1001T15A

稳定模块总成

Ride  Control  Valve
Assembly

1

装力士乐

用

REXROTH

54  Z50G1003T15A

蓄能器总成

Accumulator
Assembly

1



55  2D9-36

接头体

Connector

3



56  Z50G1019T16A

管夹总成

Clip Assembly

1



57

20512-36-16Z/87612-20-16ZX4SP16AG
X700

胶管

Hose

1

装力士乐

用

REXROTH

58

20411-36-16Z/87391-20-16ZX1T16AGX
650

胶管

Hose

1

装力士乐

用

REXROTH

59

20512-36-16Z/87642-20-16ZX4SP16AG
X330

胶管

Hose

1

装力士乐

用

REXROTH

60

20592-36-16Z/20512-36-16ZX4SP16AG
X1370

胶管

Hose

1

装力士乐

用

REXROTH



144

61  Z50G1015T16A

辅 助 联 大 腔 硬 管 总
成

Steel Tube Assembly 1



62  Z50G1016T16A

辅 助 联 小 腔 硬 管 总
成

Steel Tube Assembly 1



63

87392-16-16Z/87312-16-16ZX4SP16AG
X1180

胶管

Hose

2



64  Z50G1017T16A

动臂上钢管总成

Steel Tube Assembly 2



65

20512-36-12Z/12212-12-12ZX4SP16AG
X1010+RS

胶管

Hose

2



66  Z50G1018T16A

快换架液压系统

Hydraulic System  1



67  GB/T5783-2000

螺栓 M10X20

Bolt

4



68  Z50G1004T15A

稳定模块总成

Ride  Control  Valve
Assembly

1

装派克用

Parker



69

20512-36-16Z/20592-36-16ZX4SP16AG
X830

胶管

Hose

1

装派克用

Parker



70

20411-36-16Z/87691-16-16ZX1T16AGX
620

胶管

Hose

1

装派克用

Parker



71

20512-36-16Z/20542-36-16X4SP16AGX
330

胶管

Hose

1

装派克用

Parker



72

20592-36-16Z/20512-36-16ZX4SP16AG
X1260

胶管

Hose

1

装派克用

Parker

































145

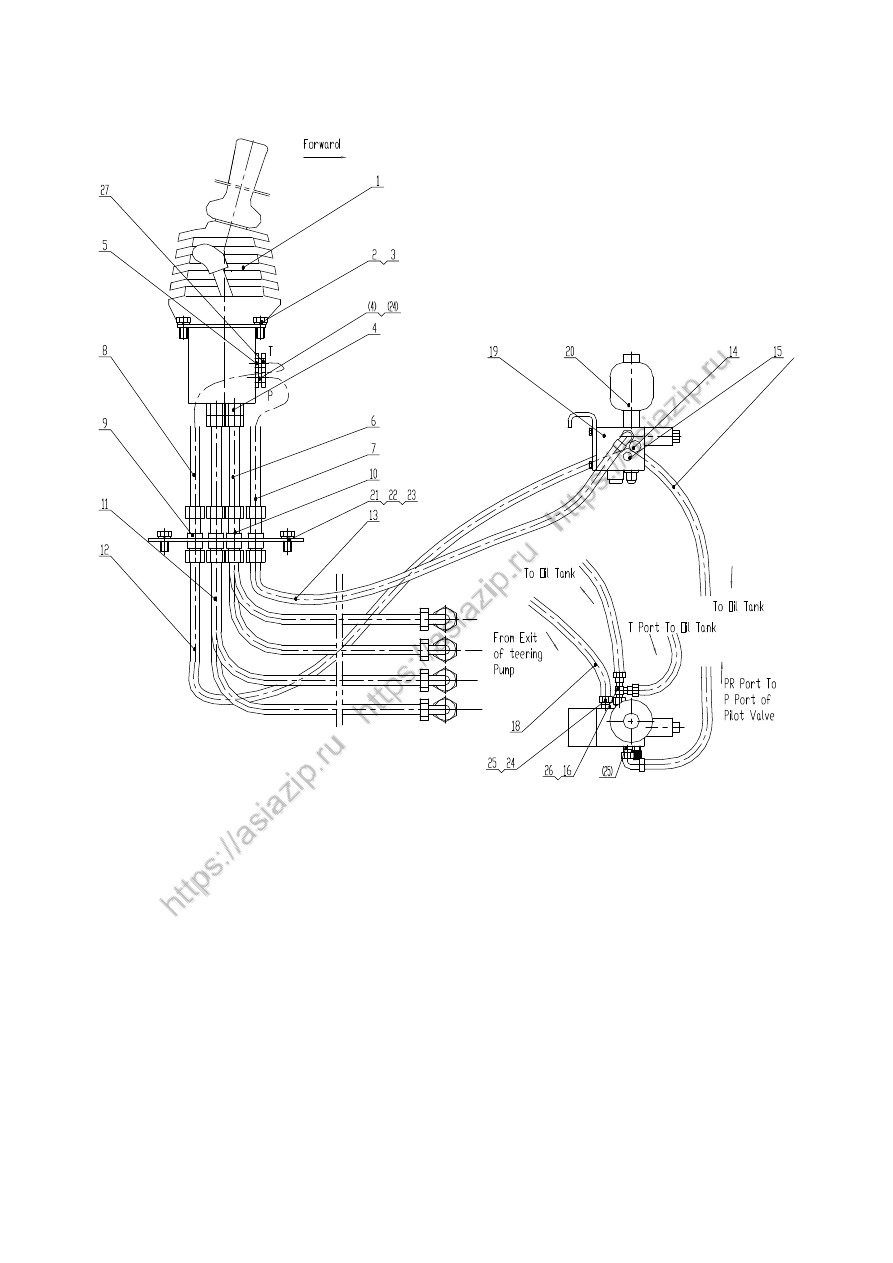

Z50G1005T16A

先导液压系统

  Pilot Hydraulic System





















146

Z50G1005T16A

先导液压系统

  Pilot Hydraulic System

序号

代



号

名



称  数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  606-1021-1213

先导阀

Pilot Valve

1



2  GB/T5783-2000

螺栓 M6X20

Bolt

4



3  GB/T93-1987

垫圈 6

Washer

4



4  1CO-16-04Z

接头

Connector

7



5  1CO-18-04Z

接头

Connector

1



6  20411-16-04TZX1T04AGX535

胶管

Hose

6



7  20491-16-04Z/20411-16-04TZX1T04AGX590 进油胶管

Hose

1



8  20411-18-06ZX1T06AGX615

回油胶管

Hose

1



9  6C-18/LNZ

过板接头

Connector

1



10  6C-16/LNZ

过板接头

Connector

7



11  20411-16-04TZX1T04AGX930

胶管

Hose

6



12  20411-18-06ZX1T06AGX880

胶管

Hose

1



13  20411-16-04Z/20491-16-04ZX1T04AGX930 胶管

Hose

1



14  PT-3-DKL

测压接头


Connector

1



15  4M-14WDZ

堵头

Plug

2



16  CC-18Z

三通接头

Connector

1



17  20491-18-06Z/20411-18-06ZX1T06AGX1040 胶管

Hose

1



18  20411-16-04Z/20491-16-04ZX2T04AGX1060 胶管

Hose

1



19  DKF1-00

先导供油阀

Valve

1



20  SBO210-0.32E1/112U-210AK60

蓄能器

Accumulator

1



21  Z50G100500001T16A

安装板

Plate

1



22  GB/T5783-2000

螺栓 M8X16

Bolt

4



23  GB/T93-1987

垫圈 8

Washer

4



24  2C9-16Z

接头

Connector

1



25  1CH-16-14Z

接头

Connector

2



26  1CH-18-14Z

接头

Connector

1



27  2C9-18Z

接头

Connector

1









147

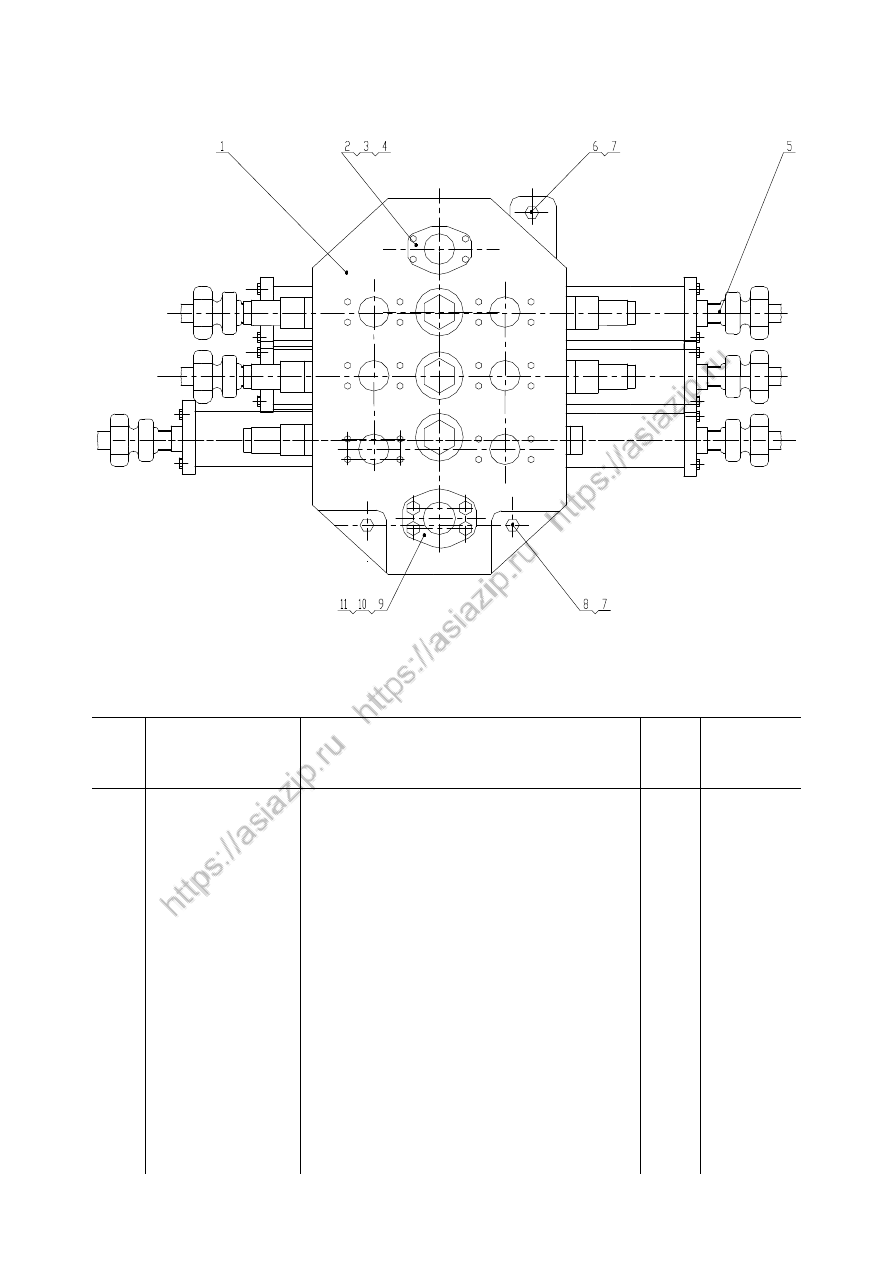

Z50G1009T16A

多路阀总成

  Multi-way Valve Assembly





Z50G1009T16A

多路阀总成

  Multi-way Valve Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

7130-C

多路阀

Multi-way Valve

1



2

FL-20Z

法兰

Flange

1



3

GB/T5783-2000

螺栓 M10X30

Bolt



4



4

GB/T93-1987

垫圈 M10

Washer

4



5

1CO-16-06Z

端直通接头

Connector

6



6

GB/T5782-2000

螺栓 M16X65

Bolt

1



7

GB/T93-1987

垫圈 M16

Washer

3



8

GB/T5782-2000

螺栓 M16X100

Bolt

2



9

FL-24Z

法兰

Flange

1



10  GB/T5783-2000

螺栓 M12X35

Bolt

4



11  GB/T93-1987

垫圈 M12

Washer

4





148

Z50G1010T16A

翻斗缸大腔硬管总成

  Steel Tube Assembly



Z50G1010T16A

翻斗缸大腔硬管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark

1

Z50G101001T16A

翻斗缸大腔硬管焊接总成  Tube Weld Assembly  1



2

GB/T93-1987

垫圈 10

Washer



10



3

GB/T5783-2000

螺栓 M10x45

Bolt



4



4

GB/T97.2-2002

垫圈 10

Washer

2



5

GB/T5783-2000

螺栓 M10x25

Bolt

2



6

FL-16Z

法兰组件

Flange

1



7

GB/T5783-2000

螺栓 M10x30

Bolt

4



8

4MN-14WDZ

堵头 M14x1.5

Plug

1



9

GB/T3452.1-1992

O 型圈 36.5x3.55

O Ring

1





149

Z50G1011T16A

翻斗缸小腔硬管总成

  Steel Tube Assembly



Z50G1011T16A

翻斗缸小腔硬管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark

1  Z50G101101T16A

翻斗缸小腔硬管焊接总成  Steel Tube Weld Assembly 1



2  GB/T93-1987

垫圈 10

Washer



10



3  GB/T5783-2000

螺栓 M10x45

Bolt



4



4  GB/T97.2-2002

垫圈 10

Washer

2



5  GB/T5783-2000

螺栓 M10x25

Bolt

2



6  FL-16Z

法兰组件

Flange

1



7  GB/T5783-2000

螺栓 M10x30

Bolt

4



8  4MN-14WDZ

堵头 M14x1.5

Plug

1



9  GB/T3452.1-1992

O 型圈 36.5x3.55

O Ring

1

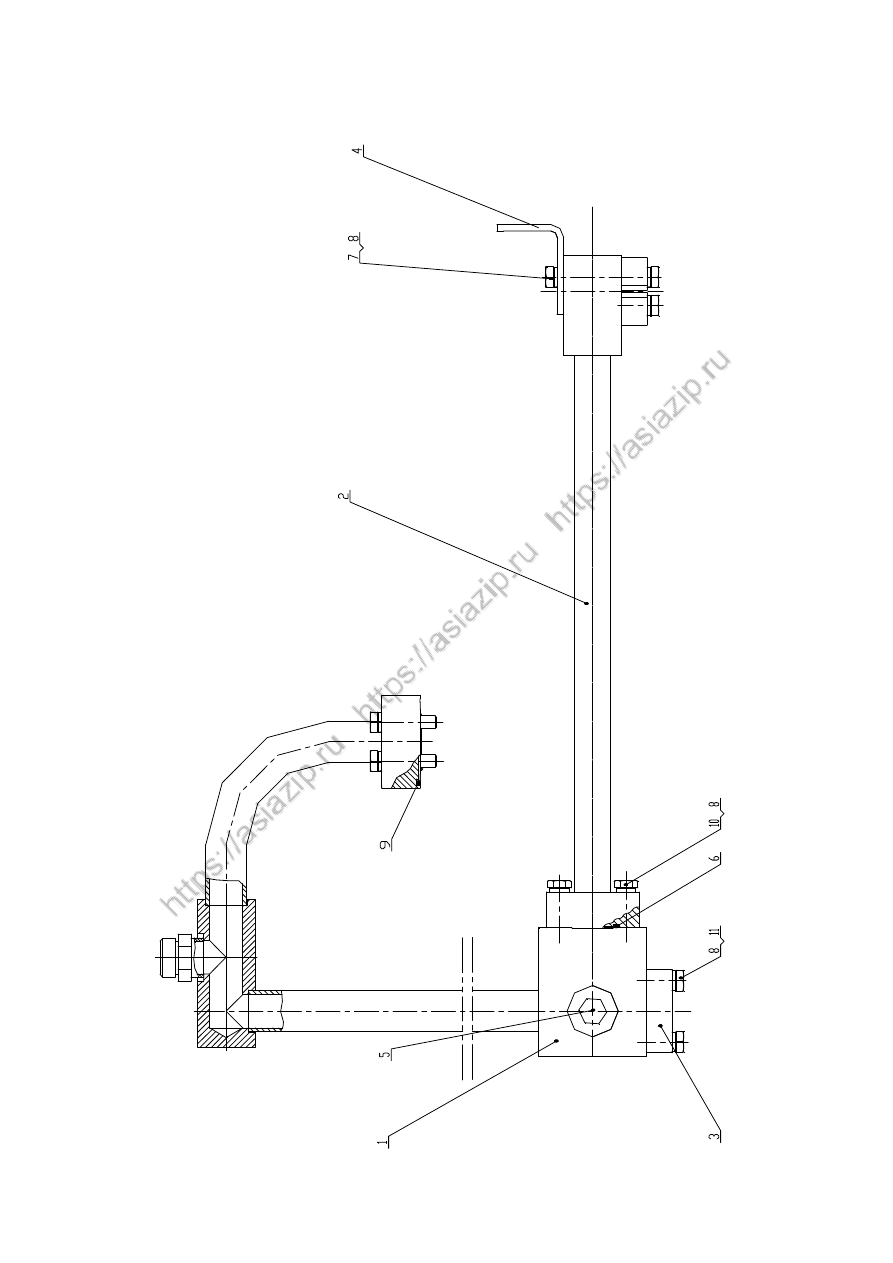

150

Z50G1013T16A

提升缸小腔硬管总成

  Steel Tube Assembly







Z50G1013T16A

提升缸小腔硬管总成

  Steel Tube Assembly

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1  Z50G101301T16A

四通接头总成

Connector Assembly

1



2  Z50G101302T15A

长弯管总成

Tube Assembly

1



3  FL-16Z

法兰组件

Flange

1



4  Z50E100500001T38

支板

Plate

1



5  4M-14WDZ

螺塞 M14X1.5

Plug





6  GB/T3452.1-1992

0 形圈 32.5X3.55

O Ring





7  GB/T5783-2000

螺栓 M10X20

Bolt





8  GB/T93-1987

垫圈 10

Washer





9  GB/T3452.1-1992

0 形圈 37.5X3.55

O Ring





10  GB/T5783-2000

螺栓 M10X40

Bolt





11  GB/T5783-2000

螺栓 M10X30

Bolt

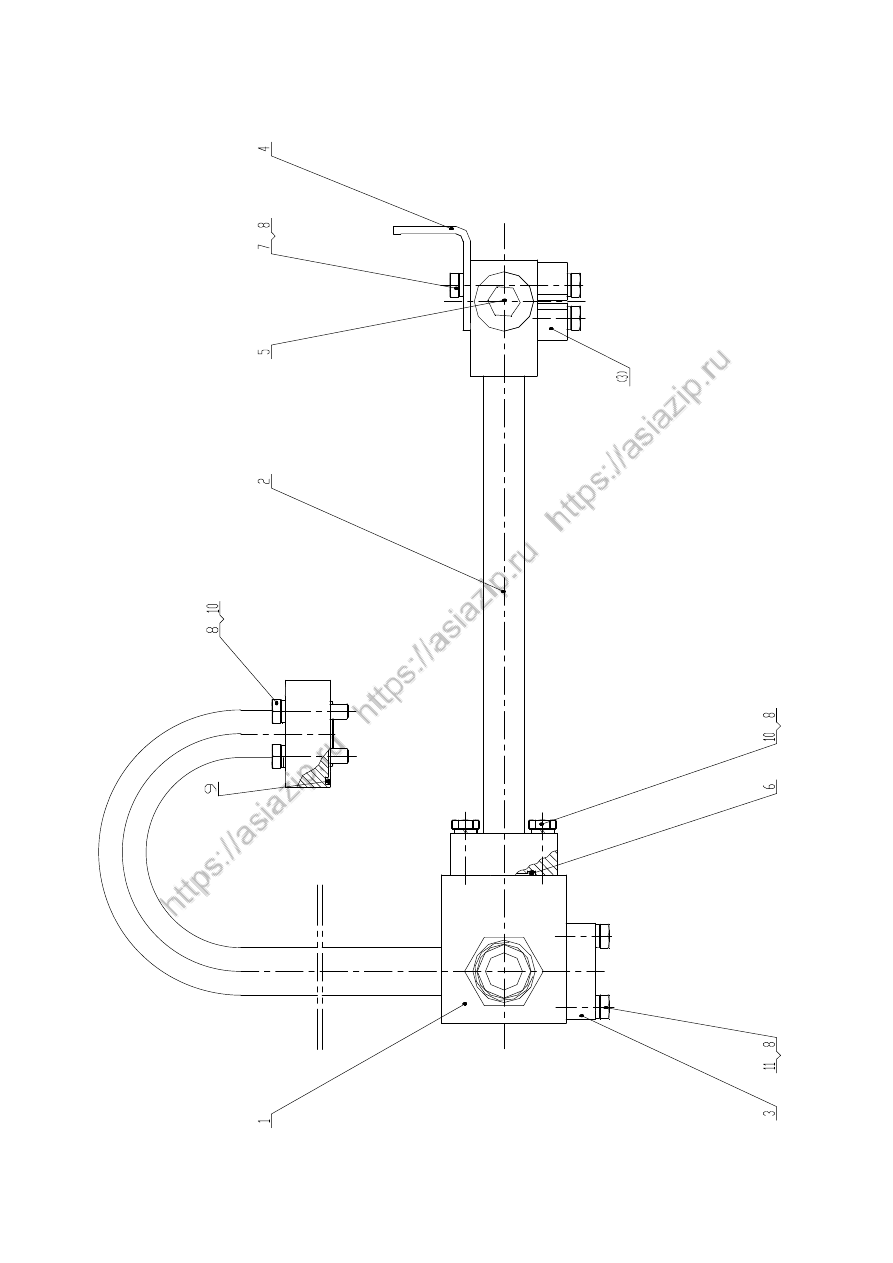

151

Z50G1014T16A

提升缸大腔硬管总成

  Steel Tube Assembly



Z50G1014T16A

提升缸大腔硬管总成

  Steel Tube Assembly

序号  代



号

名



称

数量

备注

Item Part

No.

Parts Name

Q‘ty Remark

1  Z50G101401T16A

四通接头总成

Connector Assembly

1



2  Z50G101402T15

长弯管总成

Tube Assembly

1



3  FL-16Z

法兰组件

Flange

2



4  Z50E100500001T38  支板

Plate

1



5  4M-14WDZ

螺塞 M14X1.5

Plug

1



6  GB/T3452.1-1992

0 形圈 32.5X3.55

O Ring

1



7  GB/T5783-2000

螺栓 M10X20

Bolt

2



8  GB/T93-1987

垫圈 10

Washer

18



9  GB/T3452.1-1992

0 形圈 37.5X3.55

O Ring

1



10  GB/T5783-2000

螺栓 M10X40

Bolt

8



11  GB/T5783-2000

螺栓 M10X30

Bolt

8







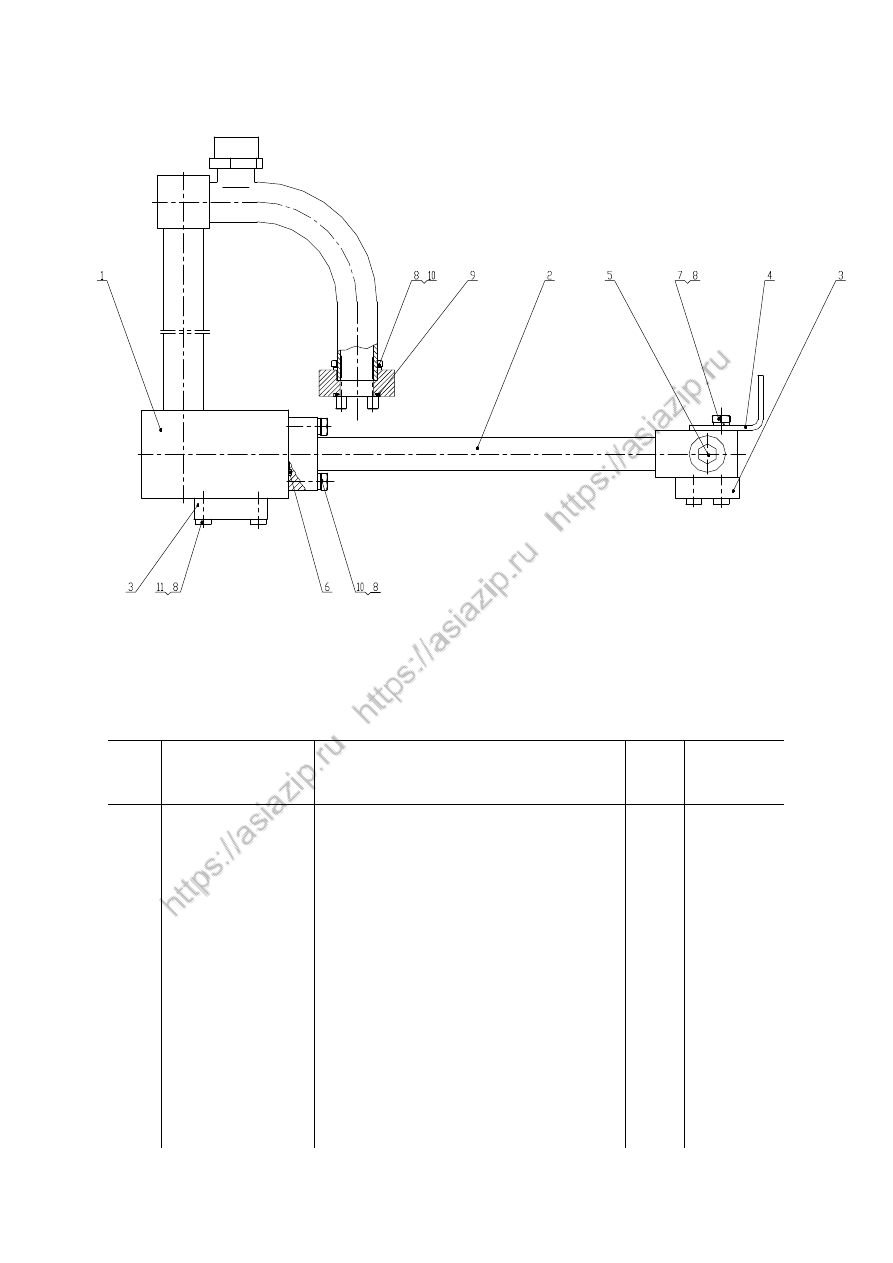

152

Z50G1015T16A

辅助联大腔硬管总成

  Steel Tube Assembly





153

Z50G1015T16A

辅助联大腔硬管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark

1

Z50G101501T16A

辅助联大腔硬管焊接总成  Steel Tube Weld Assembly 1



2

GB/T93-1987

垫圈 10

Washer



10



3

GB/T5783-2000

螺栓 M10x45

Bolt



4



4

GB/T97.2-2002

垫圈 10

Washer

2



5

GB/T5783-2000

螺栓 M10x25

Bolt

2



6

FL-16Z

法兰组件

Flange

1



7

GB/T5783-2000

螺栓 M10x30

Bolt

4



8

4MN-14WDZ

堵头 M14x1.5

Plug

1



9

GB/T3452.1-1992

O 型圈 36.5x3.55

O Ring

1





































154

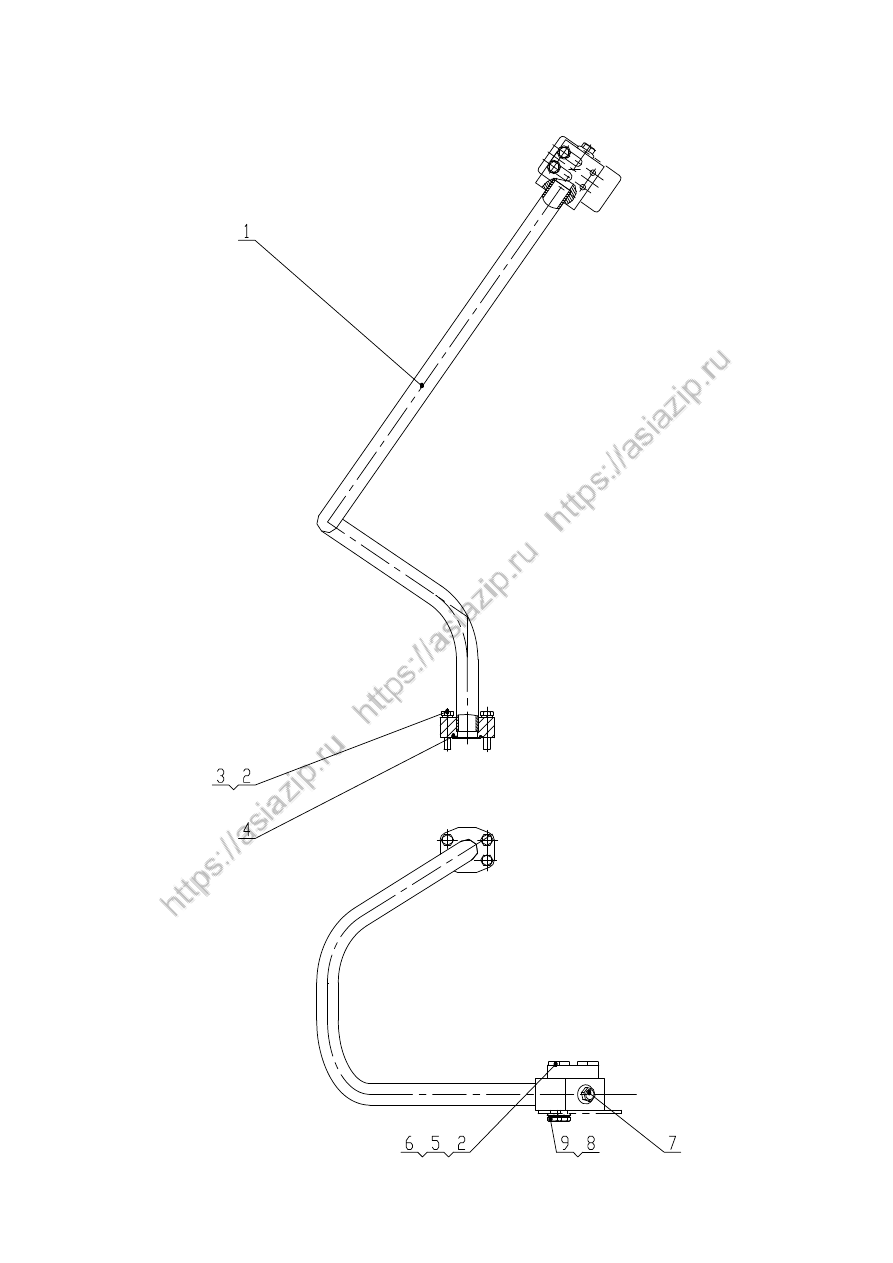

Z50G1016T16A

辅助联小腔硬管总成

  Steel Tube Assembly





155

Z50G1016T16A

辅助联小腔硬管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark

1

Z50G101601T16A

辅助联小腔硬管总成  Steel Tube Weld Assembly  1



2

GB/T93-1987

垫圈 10

Washer



10



3

GB/T5783-2000

螺栓 M10x45

Bolt



4



4

GB/T3452.1-1992  O 型圈 36.5x3.55

O Ring

1



5

FL-16Z

法兰组件

Flange

1



6

GB/T5783-2000

螺栓 M10x30

Bolt

4



7

4MN-14WDZ

堵头 M14x1.5

Plug

1



8

GB/T97.2-2002

垫圈 10

Washer

2



9

GB/T5783-2000

螺栓 M10x25

Bolt

2





































156

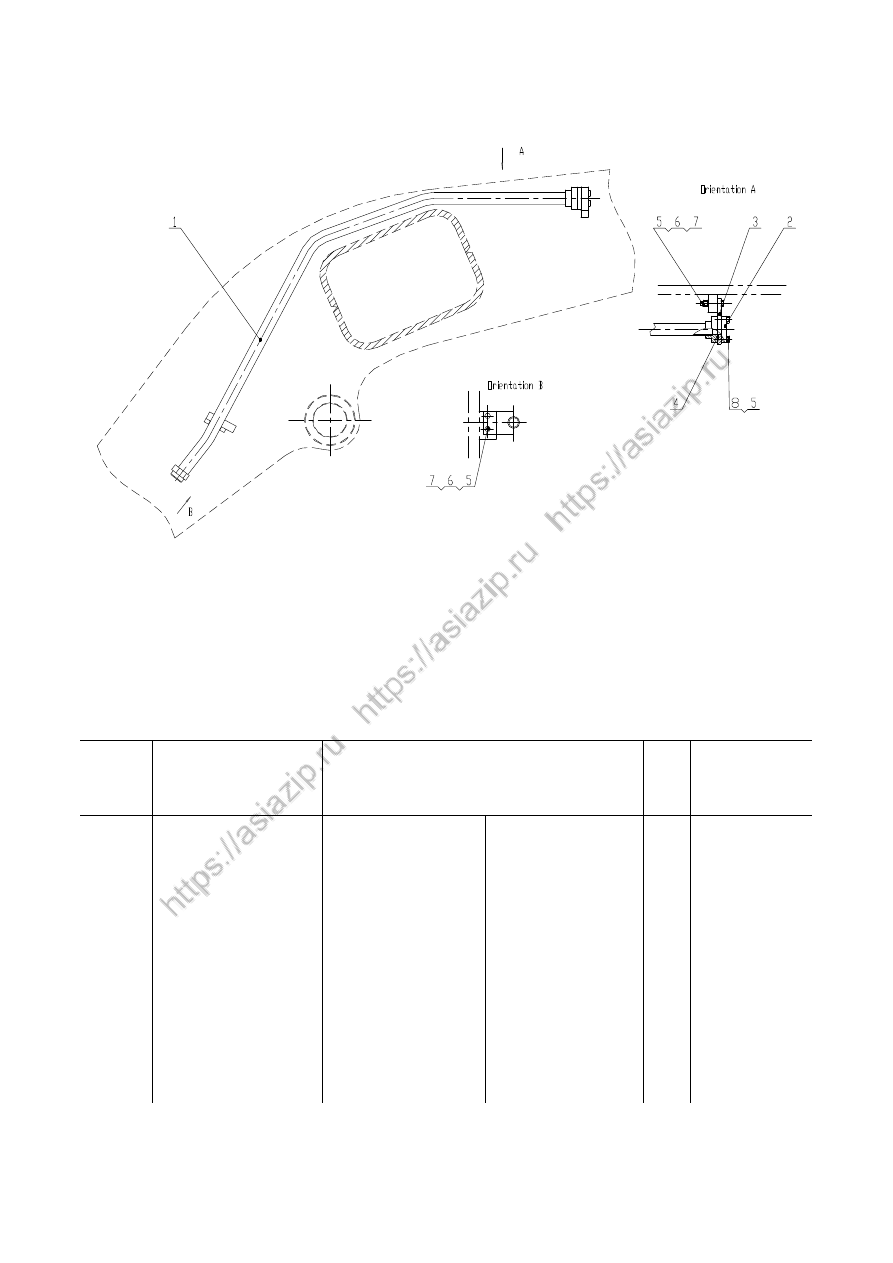

Z50G1017T16A

动臂上钢管总成

  Steel Tube Assembly









Z50G1017T16A

动臂上钢管总成

  Steel Tube Assembly

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z50G101701T16A

钢管总成

Steel Tube Assembly 1



2

FL-16Z

法兰夹组件

Flange



1



3

Z50F590105001

连接板

Plate



1



4

GB/T3452.1-1992

O 型圈 36.5X3.55

O Ring

1



5

GB/T93-1987

垫圈 10

Washer

8



6

GB/T5783-2000

螺栓 M10X45

Bolt

4



7

GB/T6170-2000

螺母 M10

Nut

4



8

GB/T5783-2000

螺栓 M10X30

Bolt

4







157

Z50G1018T16A

快换架液压系统

 Hydraulic System

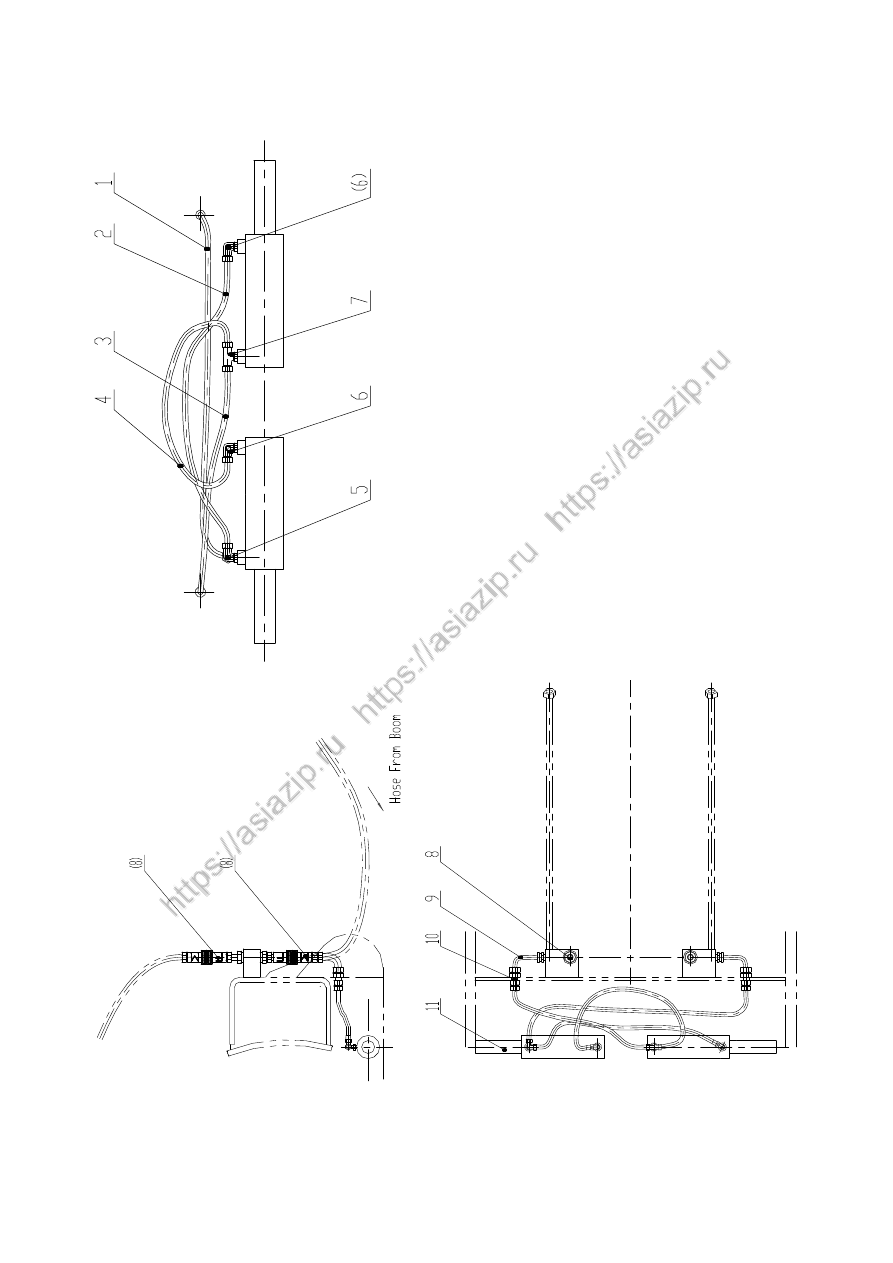

158

Z50G1018T16A

快换架液压系统

 Hydraulic System

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

20491-22-08ZX2T08AGX500 V0 胶管

Hose

1



2

20491-22-08ZX2T08AGX620 V0 胶管

Hose



1



3

20491-22-08ZX2T08AGX500 V0 胶管

Hose



1



4

20491-22-08ZX2T08AGX620 V0 胶管

Hose

1



5

AC-22Y（OG）Z

可调向三通接头

Connector

1



6

1CH9-22OGZ

可调向直角接头

Connector

2



7

ACHC-22OGZ

可调向三通接头

Connector

1



8

ANV34 GASF/MZ

快换接头总成

Connector
Assembly

6



9

20491-22-08ZX2T08AGX370
V90+RNL

胶管

Hose

2



10

6C-22/LNZ

过板接头

Connector

2



11

ZL30K63/45.00

50 快换油缸

Cylinder

2































159















后传动轴



Rear Driving Shaft
