CHENGGONG CG958H. Каталог запчастей

零件目录使用说明

本零件目录包括

CG958H

轮式装载机的零、部件，按照装配使用位置作了详细的标注

和说明。

本零件目录供配置 C6121 发动机的出口型产品使用

。

零件目录的使用

（

）所需的零部件，先在图册上找到它的位置，查出它的序号，然后在对应的目录表

上找到相应序号的那一格，即可查出所需零部件的代号、名称和每台机器所需的

数量。

（

）一部分组合件没有分别画出所属零件，只标以组合件。

（

）本零件目录使用了左右位置，均按机器前进方向作基准来区别左右方向。

（

）目录表中所列数量，是指每台机器装配时应有的件数。

（

）注：

组

——

必要时使用体积、厚度或数量加以对照；

△

——

没有进行图示的零部件；

GB——

中国国家标准；

JB——

中国机械工业部标准。

订购零部件

（

）所需订购的零部件，请填写本零件目录所附《零件订购单》，送交出售地点或本

公司。

（

）凡订购本公司机器的零部件时请提供下列说明：

①写明机器的型号、出厂编号和出厂日期；

②写明所订零部件的代号、名称、实际所需数量。

注意事项

（

）更换零部件时，除标准件、外购件外，务必使用本公司机器的零部件，而不要随

意使用其它产品零部件，以防止机器遭受严重损坏后不能更换使用。

（

）产品的结构和性能在不断改进和提高，本零件目录的内容可能会与出厂产品实际

结构稍有差异，除较大变动要补充说明外，一般均在新版时进行修改，请用户在

使用时加以注意。

INSTRUCTIONS FOR THE USE OF

THE PARTS CATALOGUE

All the parts of CG958H wheel loader, marked and described in detail, are included in this parts catalogue.

The use of parts catalogue

(1)

First, check up the required parts which are marked by sign number from the figure. Then, in accordance

with this sign number, you can the part’s code No., name and quantity for each machine from the parts

catalogue table.

(2)

Some assembles are not given the all parts but only the assemble themselves.

(3)

The direction of right or left used in this parts catalogue is accordance with the forward direction of the

machine.

(4)

The quantity on the parts catalogue table is the possessive quantity for the use of each machine.

(5)

Note:

Group-To contrast with volume, thickness and quantity when it is necessary.

when it is necessary.

△

-The parts does not show in figure.

GB-Chinese standard.

JB-Standard of the First Machine-Building Ministry of China.

Order the spare parts

(1)Please fill all the parts required in the “parts order form” annexed in this parts catalogue. And send it to

the seller or inform us directly.

(2)Those who orders the spare parts should give the detail contents described below.

①

The model of the grader, the number of manufacture and date production.

②

The code No., the name and required quantity of the parts.

Attention

(1)

When the parts of the grader need replace, you have to replace them with the parts made by our work. In

order to prevent the machine from damage, don't’ use the parts of other to vehicle to substitute for with

exception of the standard-parts.

(2)

The construction of the grader will be given some improvements after a certain period time. So there

will be some differences in the parts catalogue.

Contents

发动机装置

………………………………………………………………………………………………………4

Engine Assembly

变矩器变速箱

………………………………………………………………………………………………….19

Torque Converter Transmission

变速油路系统

………………………………………………………………………………………………….22

Torque Converter &Transmission Lines System

前桥、后桥

…………………………………………………………………………………………………….26

Front Axle & Rear Axle

前传动轴

………………………………………………………………………………………………………43

Front Driving Shaft

转向系统

……………………………………………………………………………………………………….46

Steering System

制动系统

……………………………………………………………………………………………………….62

Braking System

工作液压系统

…………………………………………………………………………………………………80

Implement Hydraulic System

后传动轴

………………………………………………………………………………………………………158

Rear Drive Shaft

车身车架

………………………………………………………………………………………………………161

Frame Group

驾驶室

…………………………………………………………………………………………………………176

Cab

工作装置

………………………………………………………………………………………………………187

Implement

电气系统

………………………………………………………………………………………………………194

Electrical System

提升和找平装置

………………………………………………………………………………………………206

Bucket Positioner -Tilt Adjustment and Bucket Lift kickout

空调系统

……………………………………………………………………………………………………214

Air-conditioner System

风扇控制系统

…………………………………………………………………………………………………218

Fan Conerol System

提升臂加支承装置

…………………………………………………………………………………………...224

The safety support of life cylinder

手动集中润滑油路系统

……………………………………………………………………………………...227

Manual Centralized Lubricating System

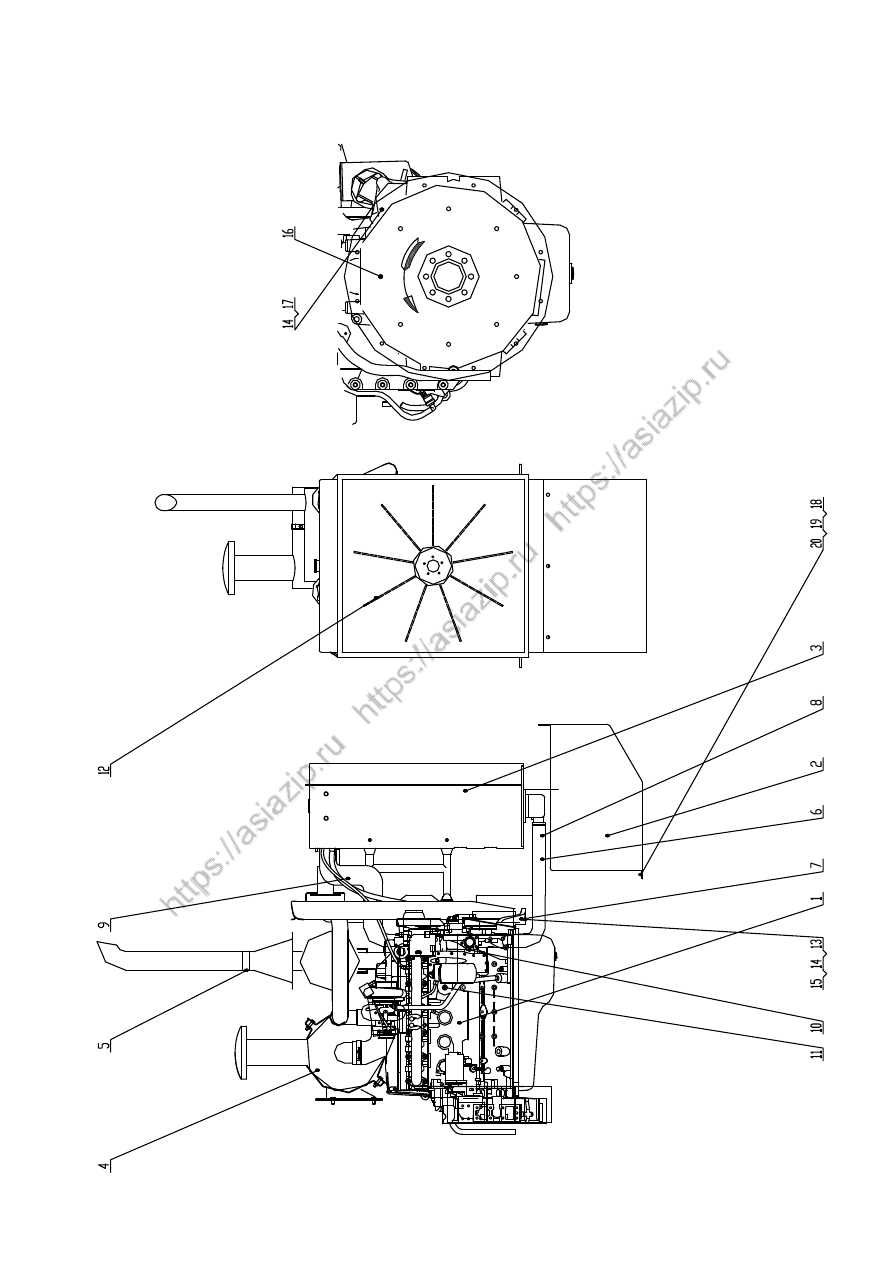

Z50G01T17 发动机装置 Engine Assembly

序号
Item

代号

Part No.

名称

Parts Name

数量
Q'ty

备注

Remark

QSB6.7(F-CG-QSB6.7) 柴油机

Diesel Engine

Z50G0101T17

燃油箱

Fuel Tank

Z50G0102T17

冷却系统

Cooling System

Z50G0103T17

进气系统

Input System

Z50G0104T17

排气装置

Exhaust System

Z50G0107T17

进回油管路

Fuel Pipe

后支撑

Engine Back Support

Z50G0111T17

进水管总成

Inlet Hose Assembly

Z50G0112T17

出水管总成

Outlet Hose Assembly

10 Z50G010000001T7

取暖回水管接头

Give Warm Outlet Pipe

11 Z50G010000002T7

取暖进水管接头

Give Warm inlet Pipe

786/8-8/32.5°/PAG/
2ZL/60/5X8.5/BC90A

风扇

Fan

13 GB/T 5783-2000

螺栓 M10×50

Bolt M10×40

14 GB/T 93-1987

垫圈10

Washer 10

15 GB/T 889.1-2000

螺母 M10

Nut M10

16 3/8X35-16

螺栓

Bolt

17 GB/T 5783-2000

螺栓 M10×40

Bolt M10×40

18 GB/T 5783-2000

螺栓 M12×25

Bolt M12×25

19 GB/T 93-1987

垫圈12

Washer 12

20 GB/T 95-2002

平垫圈 12

Washer 12

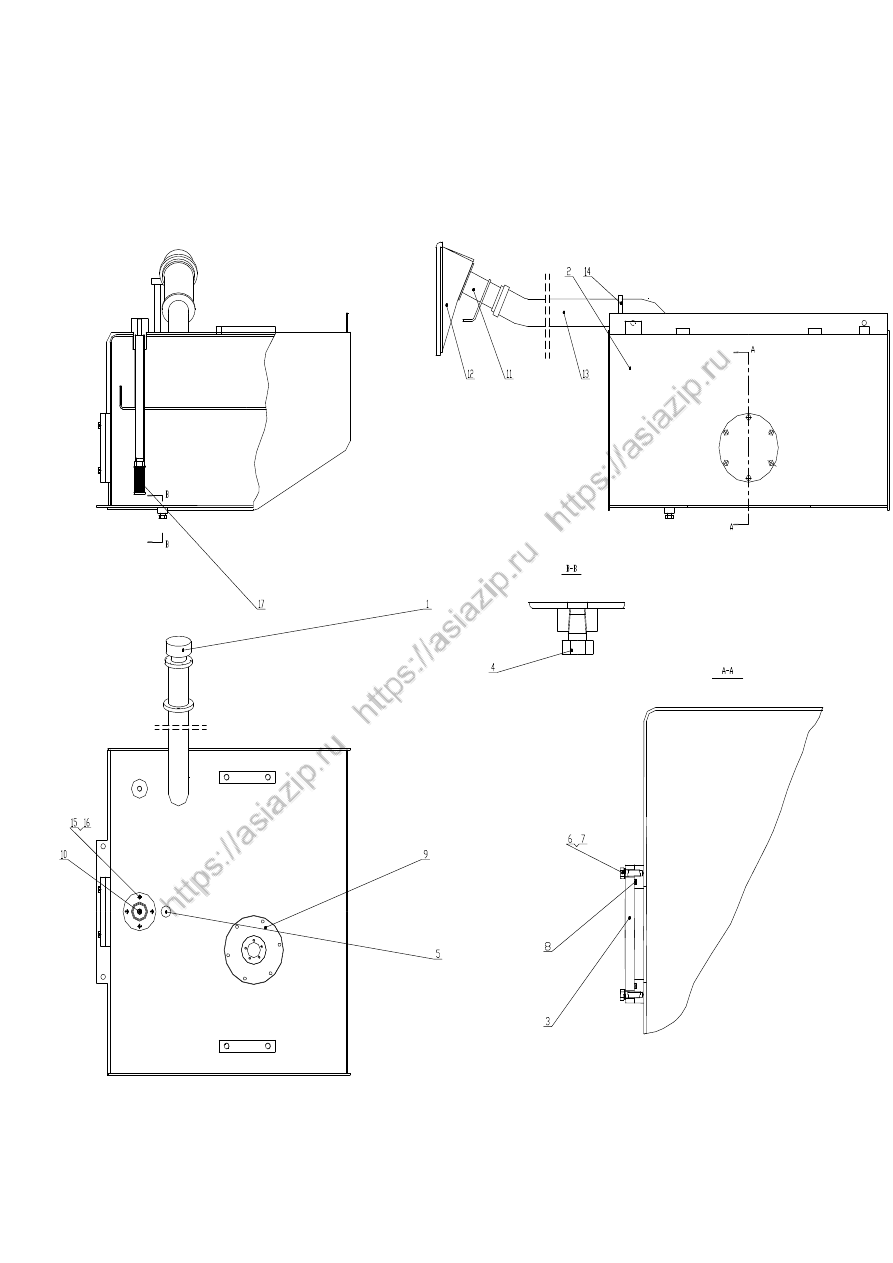

Z50G0101T17 燃油箱 Fuel Tank

序号
Item

代号

Part No.

名称

Parts Name

数量
Q'ty

备注

Remark

TK50C

空气滤清器

Air Cleaner Cap

Z50G010101T17

燃油箱体

Tank Body

CG50.1.1-2

法兰盘

Flange

ZL30B.1.1-10

螺塞

Plug

LG-ZL50-13A

呼吸螺塞

Plug

GB/T 5783-2000

螺栓 M8×25

Bolt M8×25

GB/T 93-1987

垫圈8

Washer 8

GB/T 3452.1-92

O型圈132X5.3

O-Ring 132×5.3

Z35C010100001

连接法兰

Flange

Z50G0101021T17

吸油管结合组

Suck Fuel Tube Assembly

Z50G010103T17

焊接管总成

Jointing Tube Assembly

Z38G010100001

胶套

Rubber Cover

Z38G010100002

胶管

Rubber Pipe

φ65-φ75

卡箍

Clamp

GB/T 70.1-2000

内六角螺钉M5X20

Bolt M5X20

GB/T 93-1987

垫圈5

Washer 5

WU-16×80-J

吸油过滤器

Suck Fuel Filter

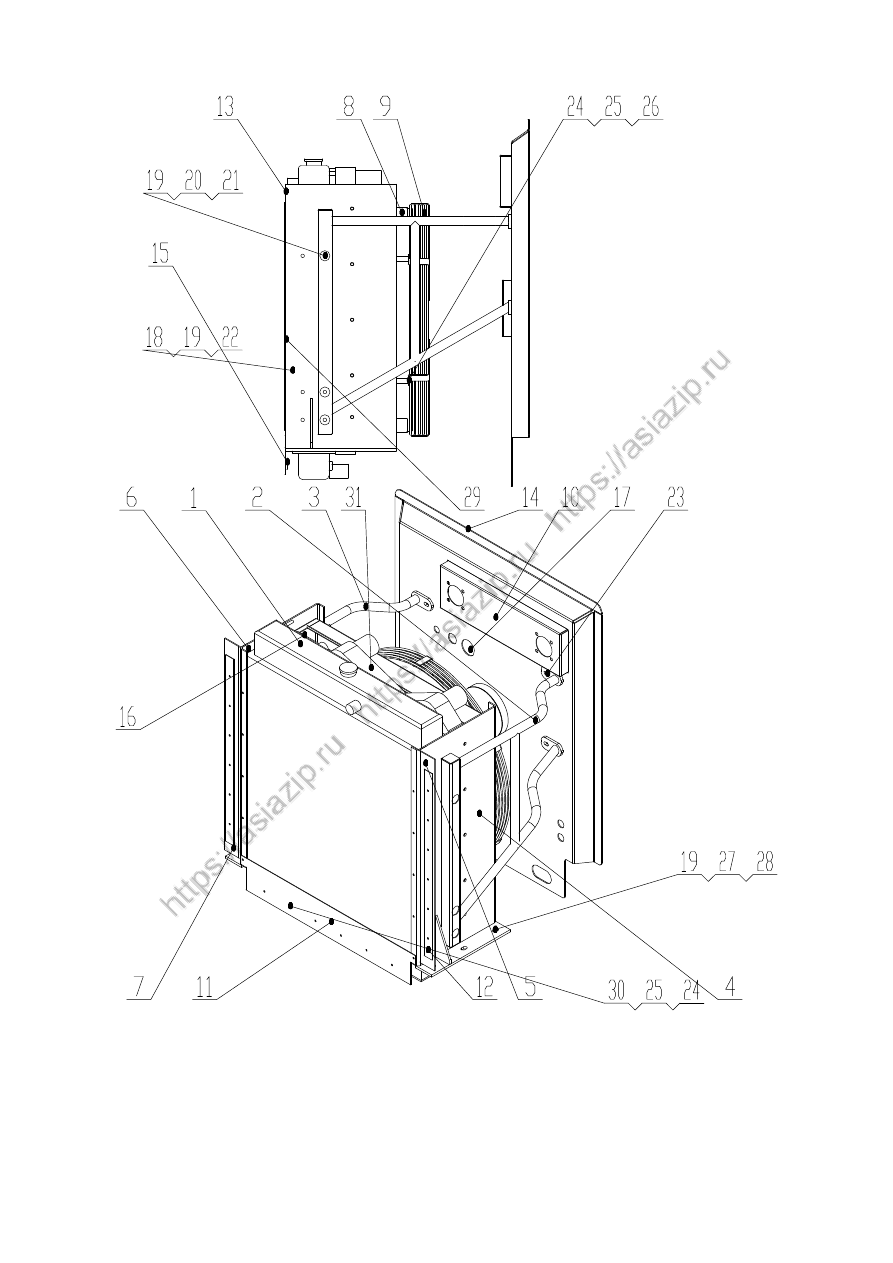

序号
Item

代号

Part No.

名称

Parts Name

数量
Q'ty

备注

Remark

1 CG958GB-1301000

水散热器总成

Water Radiator

Assembly

2 Z50G010201T17

挡板支架总成（右） Bracket Assembly (Right)

3 Z50G010202T17

挡板支架总成（左） Bracket Assembly (Left)

4 Z50G010203T17

侧板总成（右）

Plate Assembly (Right)

5 Z50G010200001T17

竖板

Adiabatic

6 Z50G010204T17

侧板总成（左）

Plate Assembly (Left)

7 Z50G010200002T17

板

Plate

8 Z50G010205T17

导风罩总成

Fan Cowl Assembly

9 Z50G010206T17

保护罩

Screen

10 Z50G010207T17

挡板总成

Baffle Assembly

11 Z50G010200003T17

底板

Plate

12 Z50G010200004T17

压板

Plate

双层橡胶密封条

Double Airproof Rubber

圆球橡胶密封条

Roundness Airproof Rubber

15 840X200X5

密封橡胶板

Rubber Plate

16 B1485

油冷却器

Hydraulic Oil Radiator

17 Z50G010200005T17

橡胶护套

Rubber Grommet

18 GB/T 5783-2000

螺栓 M12X25

Bolt M12X25

19 GB/T 93-1987

垫圈12

Washer 12

20 GB/T 70.1-2000

内六角螺钉 M12X25 Bolt M12X25

21 GB/T 95-2002

平垫圈12

Washer 12

22 GB/T 848-2002

小垫圈12

Washer 12

23 GB/T 6170-2000

螺母 M12

Nut M12

24 GB/T 5783-2000

螺栓 M8X16

Bolt M8X16

25 GB/T 93-1987

垫圈8

Washer 8

26 GB/T 95-2002

平垫圈8

Washer 8

27 GB/T 5783-2000

螺栓 M12X40

Bolt M12X40

28 GB/T 97.1-2002

平垫圈12

Washer 8

29 GB/T 6170-2000

螺母 M8

Nut M8

30 GB/T 848-2002

小垫圈8

Washer 8

31 CG958GZHQ-1302000 中冷器

Middle

Radiator

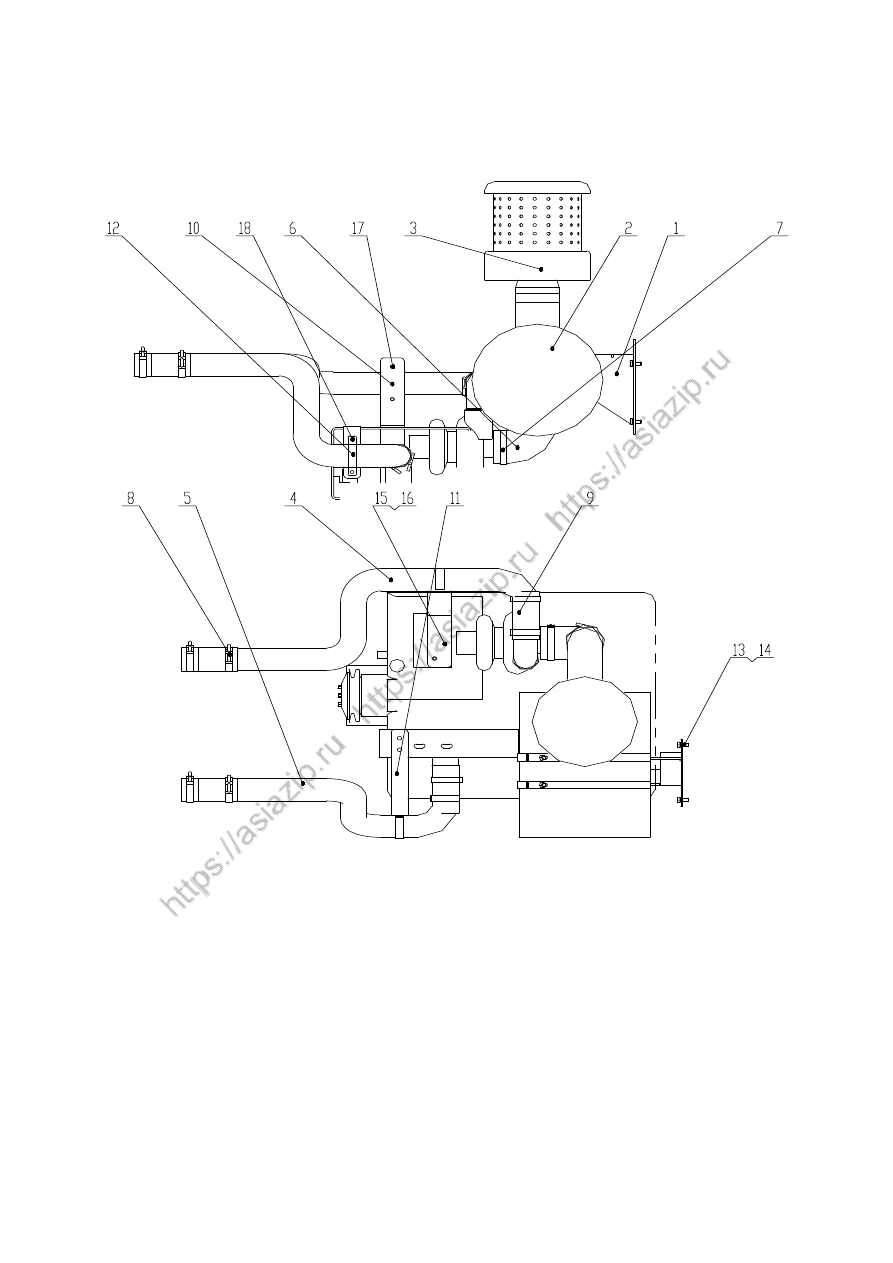

Z50G0103T17 进气系统 Input System

序号
Item

代号
Part No.

名称

Parts Name

数量
Q'ty

备注

Remark

Z50G010301T17

空滤器支架

Air Cleaner Support

A768

空滤器

Air Cleaner

KA50-5

空气预滤器

Air Pre-Cleaner

Z50G010302T17

中冷器进气管Ⅰ Air Cooler Inlet Hose Ⅰ

Z50G010303T17

中冷器进气管Ⅱ Air Cooler Inlet Hose Ⅱ

Z35G010500001T4 进气胶管

Inlet Rubber Pipe

φ130—φ140

卡箍

Clamp

卡箍

Clamp

IC9288

硅橡胶

Silica Gel

Z50G010300001T17 支架一

Bracket

Z50G010300002T17 支架二

Bracket

Z50G010300003T17 夹子

Clamp

GB/T 5783-2000 螺栓 M12×25 Bolt M12×25

GB/T 93-1987

垫圈12

Washer 10

GB/T 5783-2000 螺栓 M10×25 Bolt M10×25

GB/T 93-1987

垫圈10

Washer 10

GB/T 6170-2000 螺母M10

Nut M10

GB/T 97.1-2002 垫圈 10

Washer 10

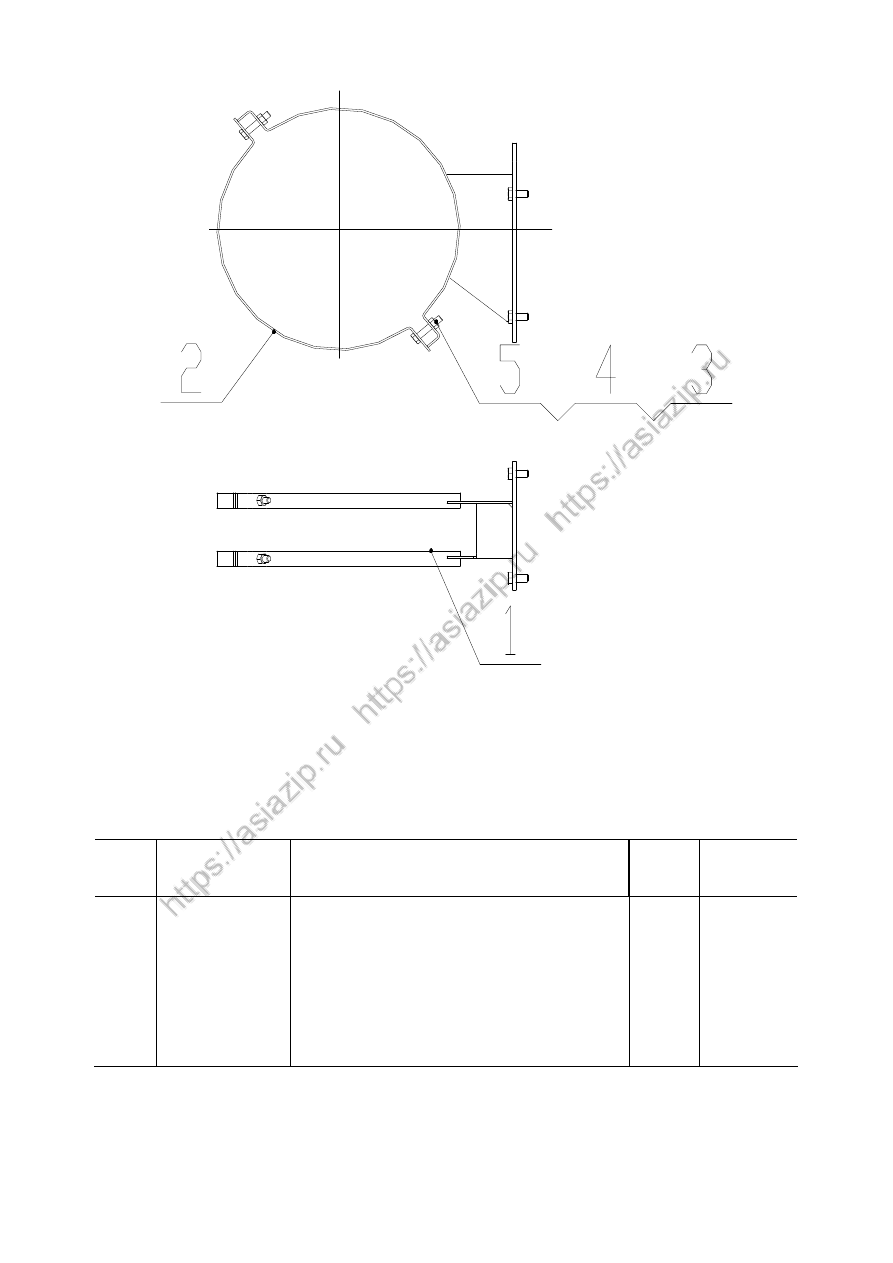

Z50G010301T17 空滤器支架 Air Cleaner Support

Z50G010301T17 空滤器支架 Air Cleaner Support

序号
Item

代号

Part No.

名称

Parts Name

数量
Q'ty

备注

Remark

Z50G0103011T17

支架

Support

Z50G010301001T7 夹板

Plate

GB/T 5783-2000

螺栓M10X50

Bolt M10X50

GB/T 6170-2000

螺母M10

Nut M10

GB/T 93-1987

垫圈10

Washer 10

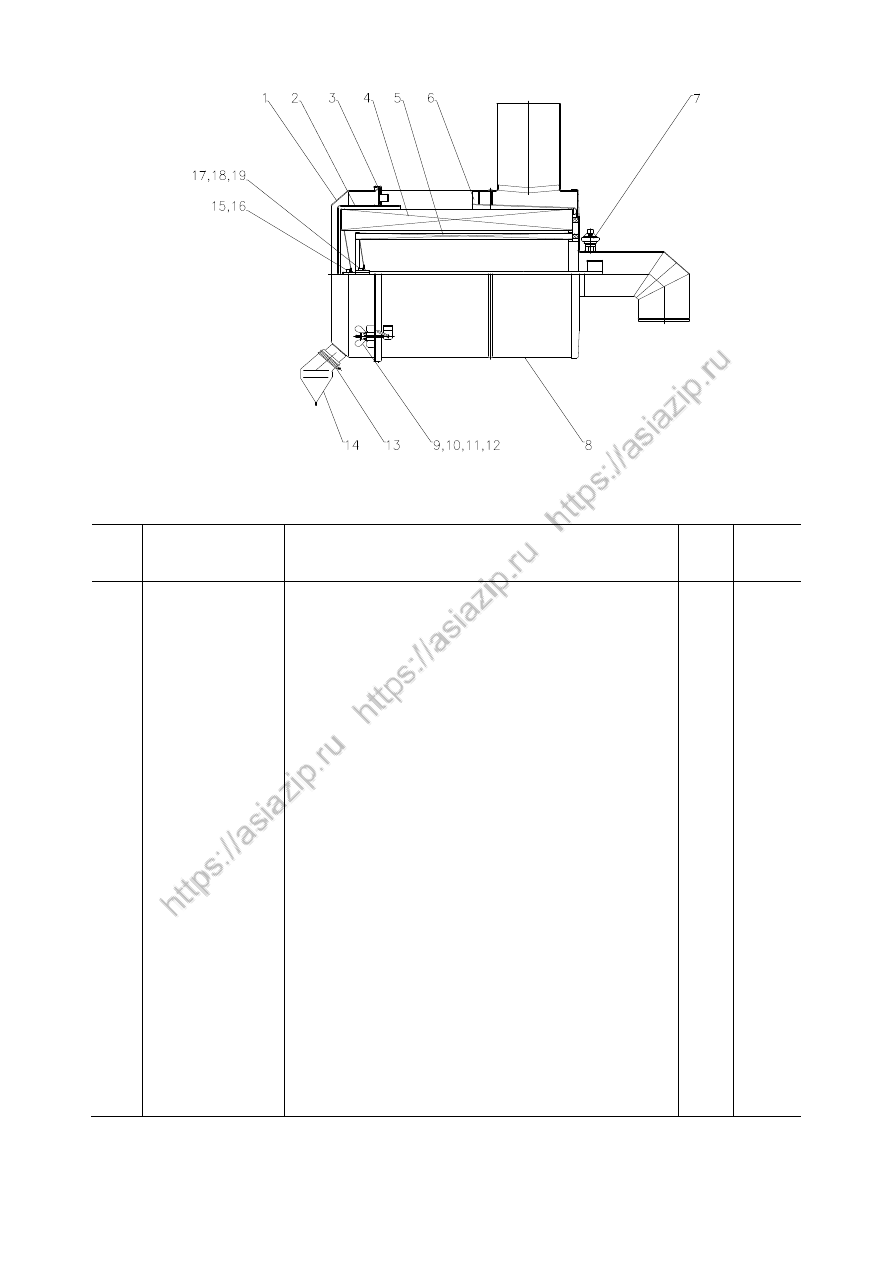

A768 空滤器 Air Cleaner

A768 空滤器 Air Cleaner

序号
Item

代号

Part No.

名称

Parts Name

数量
Q'ty

备注

Remark

389512100

上盖分总成

Cover Assembly

389518800

挡灰盘总成

Plate Assembly

389513000

密封圈

Seal

389515300

主空滤芯

Primary Air Cleaner

389515600

安全滤芯

Safe Air Cleaner

389510500

旋流片

Flow Piece

KLSK01-10

空滤堵塞报警器

Annunciator

A768-050

外壳总成

Body Assembly

Q39006

碟型螺母

Nut

10 Q40106

平垫圈

Washer

11 Q40306

弹簧垫圈

Washer

12 1109N-081

螺栓

Bolt

13 Q67250

卡箍

Clamp

14 389164000

排尘袋

Valve

15 Q340B08

六角螺母

Nut

16 389162800

硫化垫圈

Washer

17 Q350B16

六角螺母

Nut

18 Q40016

平垫圈

Washer

19 A010-016

橡胶垫圈

Washer

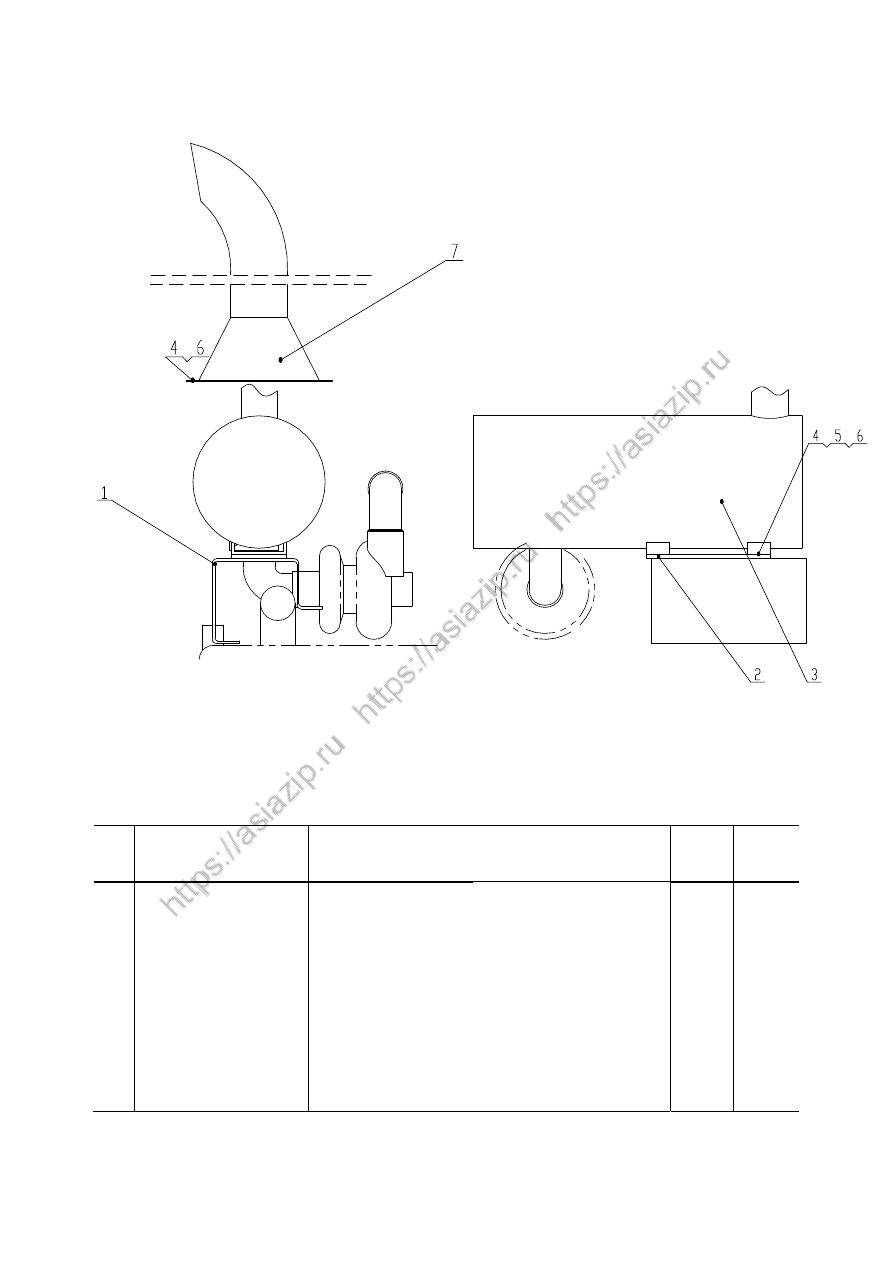

Z50G0104T17 排气系统 Outlet Assembly

Z50G0104T17 排气系统 Outlet Assembly

序号
Item

代号

Part No.

名称

Parts Name

数量
Q'ty

备注

Remark

1 Z50G010400001T17

支架

Support

2 Z35G010400002T4

垫板

Plate

3 XH.G505X.W

消声器

Muffler

4 GB/T 5783-2000

螺栓M10X25

Bolt M10X25

5 GB/T 6170-2000

螺母M10

Nut M10

6 GB/T 93-1987

垫圈10

Washer 10

7 Z50G010401T17

排气尾管总成

Outlet Tube Assembly

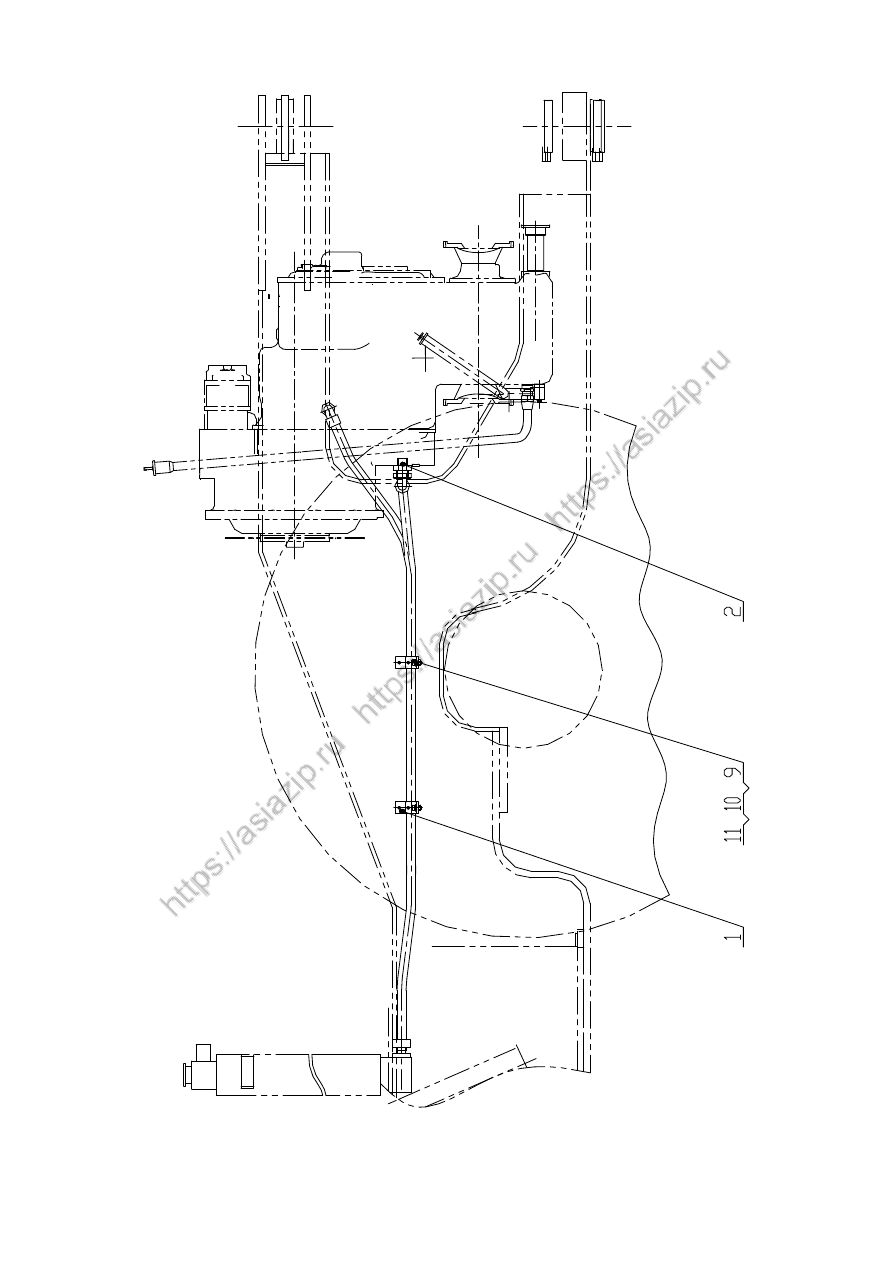

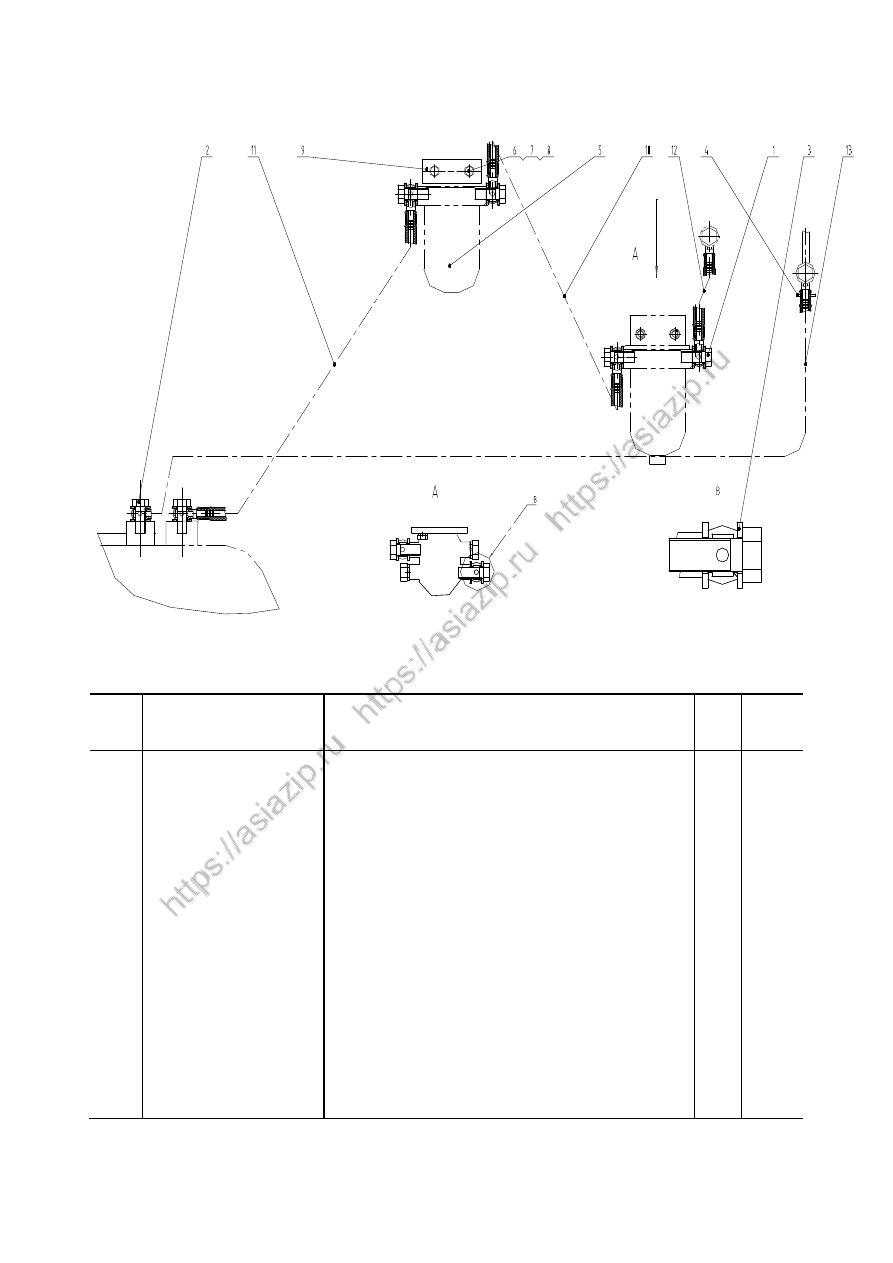

Z50G0107T17 进回油管路 Fuel Pipe

Z50G0107T17 进回油管路 Fuel Pipe

序号
Item

代号

Part No.

名称

Parts Name

数量
Q'ty

备注

Remark

Z50G010700002T7

空心螺栓M12×1.5

Bolt

ZL30B.1.1-4

大接头螺栓

Bolt

JB 982-77

垫圈14

Washer 14

φ10-φ20

卡箍

Clamp

CLQ-85

燃油粗滤器

Fuel Primary Filter

GB/T 5783-2000

螺栓 M10X75

Bolt M10X75

GB/T 95-2002

平垫圈 10

Washer 10

GB/T 6170-2000

螺母M10

Nut M10

Z50G010700001T17

垫板

Plate

10 Z50G010701T17

燃油进油管

Oil Inlet Hose

11 Z50G010702T17

燃油进油管

Oil Inlet Hose

12 Z50G010703T17

燃油回油管

Oil Return Hose

13 Z50G010704T17

燃油回油管

Oil Return Hose

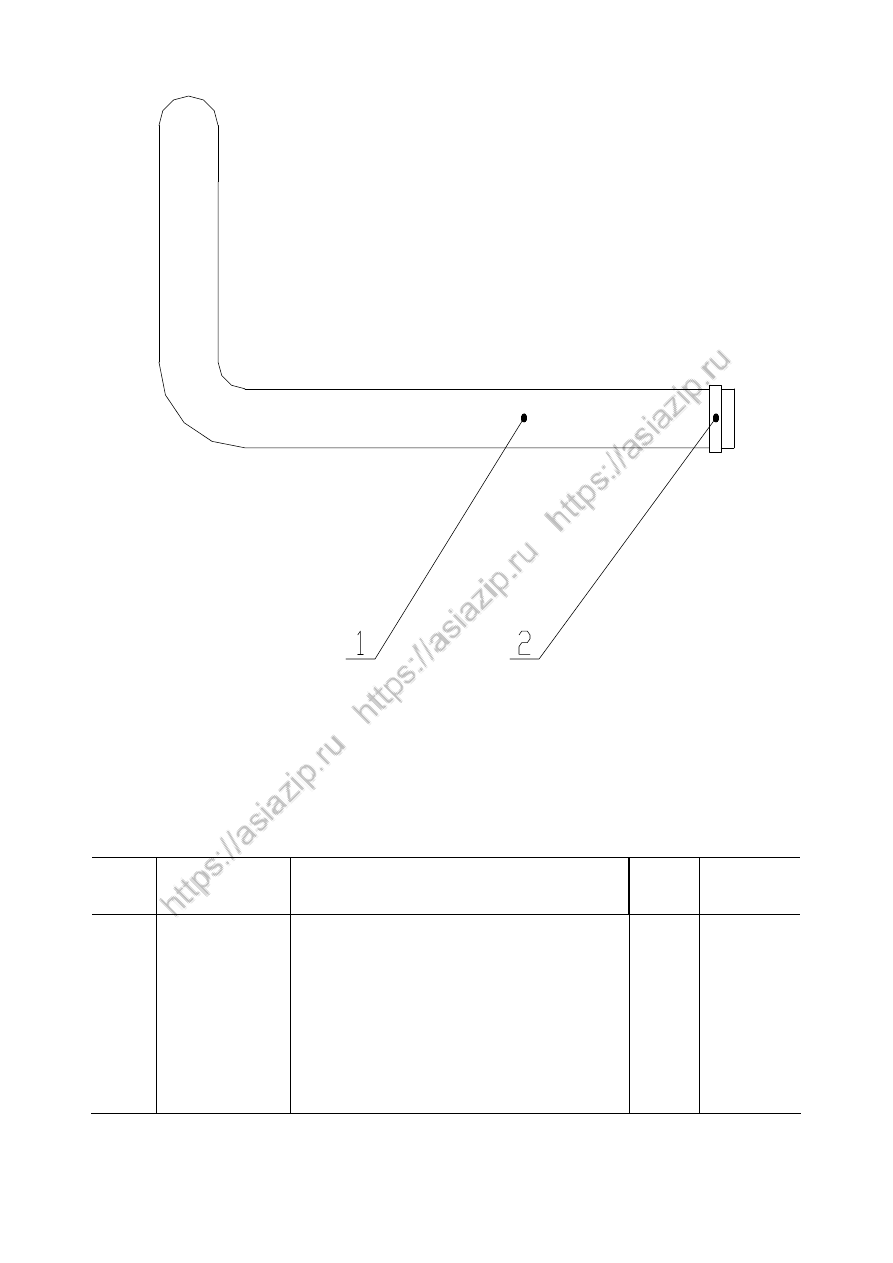

Z50G0111T17 进水管总成 Inlet Hose Assembly

Z50G0111T17 进水管总成 Inlet Hose Assembly

序号
Item

代号

Part No.

名称

Parts Name

数量
Q'ty

备注

Remark

Z50G011100001T17 进水胶管

Inlet Hose

φ50-60

卡箍

Clamp

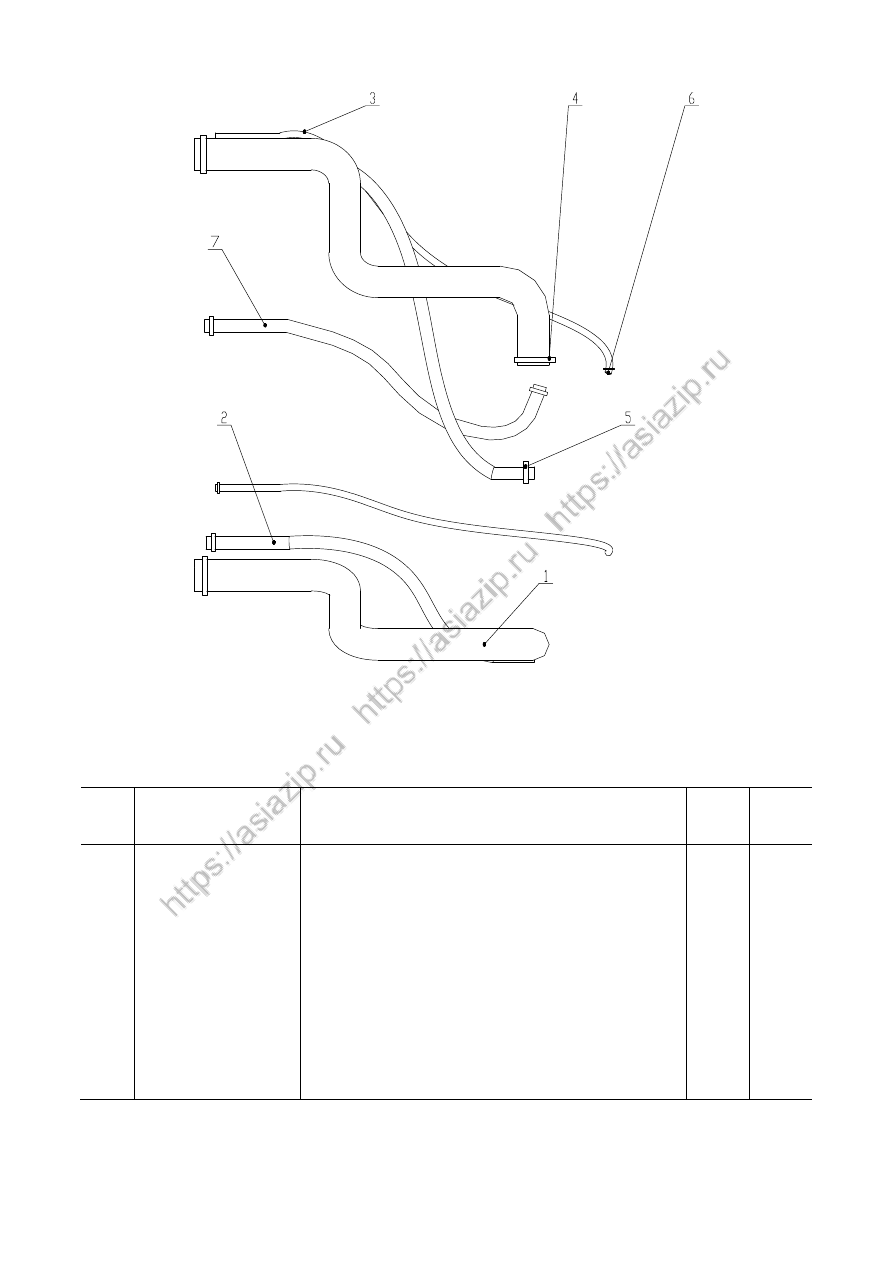

Z50G0112T17 出水管总成 Outlet Hose Assembly

Z50G0112T17 出水管总成 Outlet Hose Assembly

序号
Item

代号

Part No.

名称

Parts Name

数量
Q'ty

备注

Remark

Z50G011200001T17

出水胶管

Outlet Hose I

Z50G011200002T17

φ21补水管

Hose

Z50G011200003T17

φ10蒸汽管

Hose

φ50-60

卡箍

Clamp

φ20-30

卡箍

Clamp

φ10-20

卡箍

Clamp

Z50G011200004T17

φ21小循环管

Hose

序号

Item

代号

Part No.

名

称

Parts Name

数量

Q'ty

备注

Remark

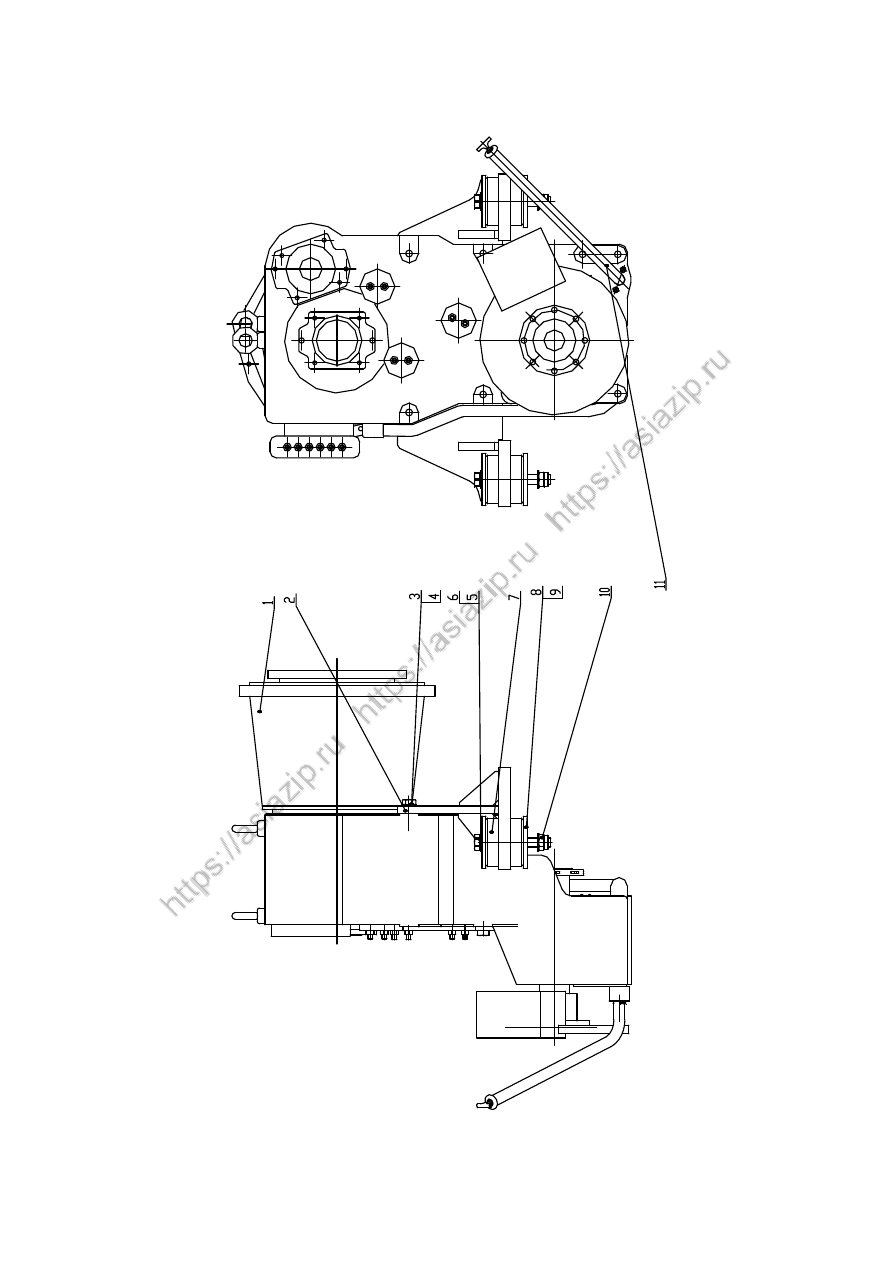

1 ZF4WG-200

变矩器变速箱

Torque Converter Transmission

外购柳州ZF 164

Z5EH0302T4

支架

Support

GB/T5783-2000

螺栓M20X50

Bolt M20X50

GB/T97.2-2002

垫圈20

Washer 20

GB/T5783-2000

螺栓M24X180

Bolt M24X180

GB/T97.2-2002

垫圈24

Washer 24

CB-2205-2

减振垫

Pamper

2套

Z5EH030000002T4

垫板

Washer

Z5EH030000003T4

调整垫

Adjusting Shim

2组

GB/T6185.1-2000

锁紧螺母M24

Nut M24

Z50E0302T57

加油管总成

Oil Pipe Assembly

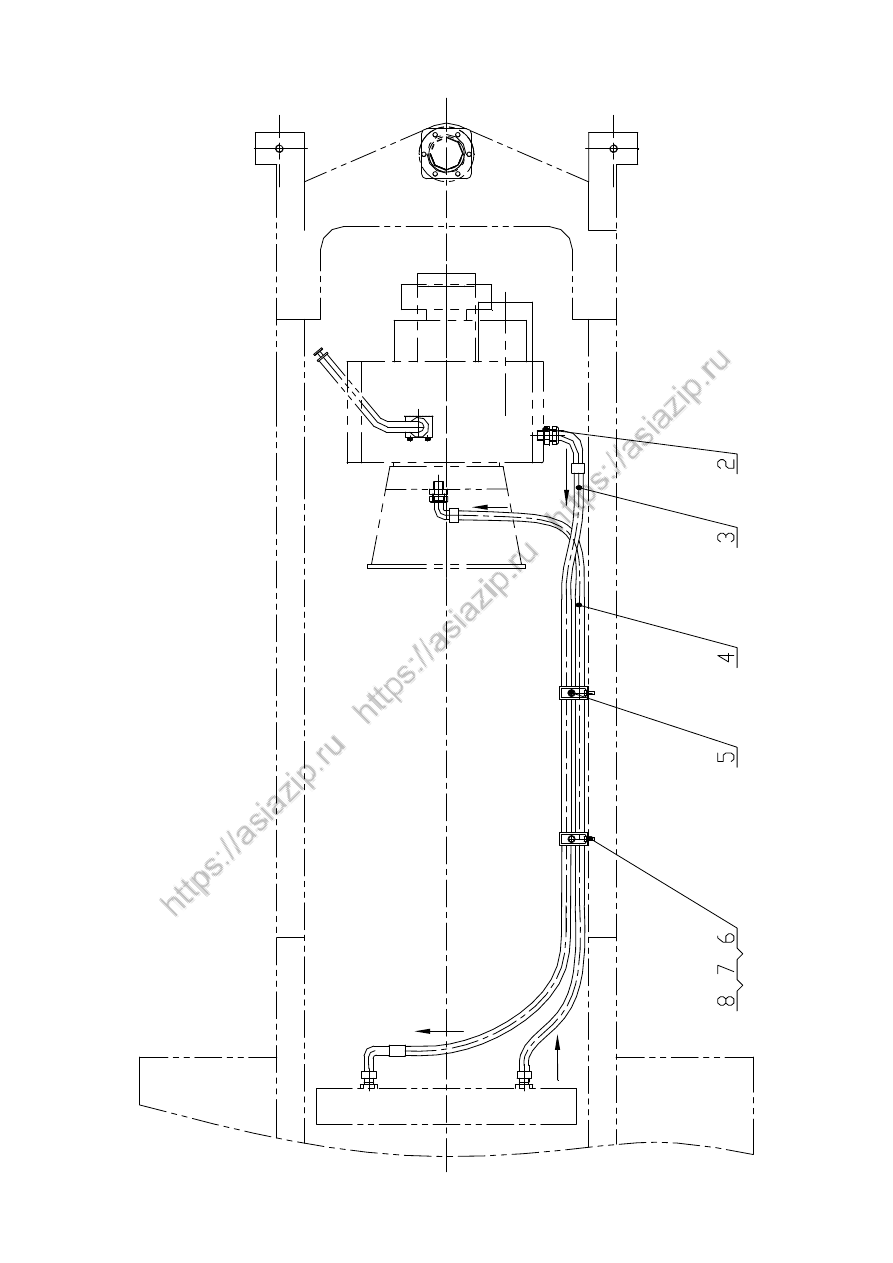

Z50G04T17

变速油路系统

Hydraulic System

序号

代

号

名

称

数量

备注

Item

Part No.

Parts Name

Q‘ty Remark

1 Z50G040000001

支架

Support

2 1CH-36-30(M30X1.5)Z

端直通接头

Connector

20491-36-16(H120)Z/20491-36-16ZX1T
16AGX2290V180

软管总成

Hose

20411-36-16Z/20491-36-16ZX1T16AGX2
230

软管总成

Hose

5 TTPG16-538-DKL

管夹

Clip

6 GB/T93-1987

垫圈 10

Washer

7 GB/T5783-2000

螺栓 M10X25

Bolt

8 GB/T97.2-2002

垫圈 10

Washer

9 GB/T5782-2000

螺栓 M8X70

Bolt

10 GB/T6170-2000

螺母 M8

Nut

11 GB/T93-1987

垫圈 8

Washer

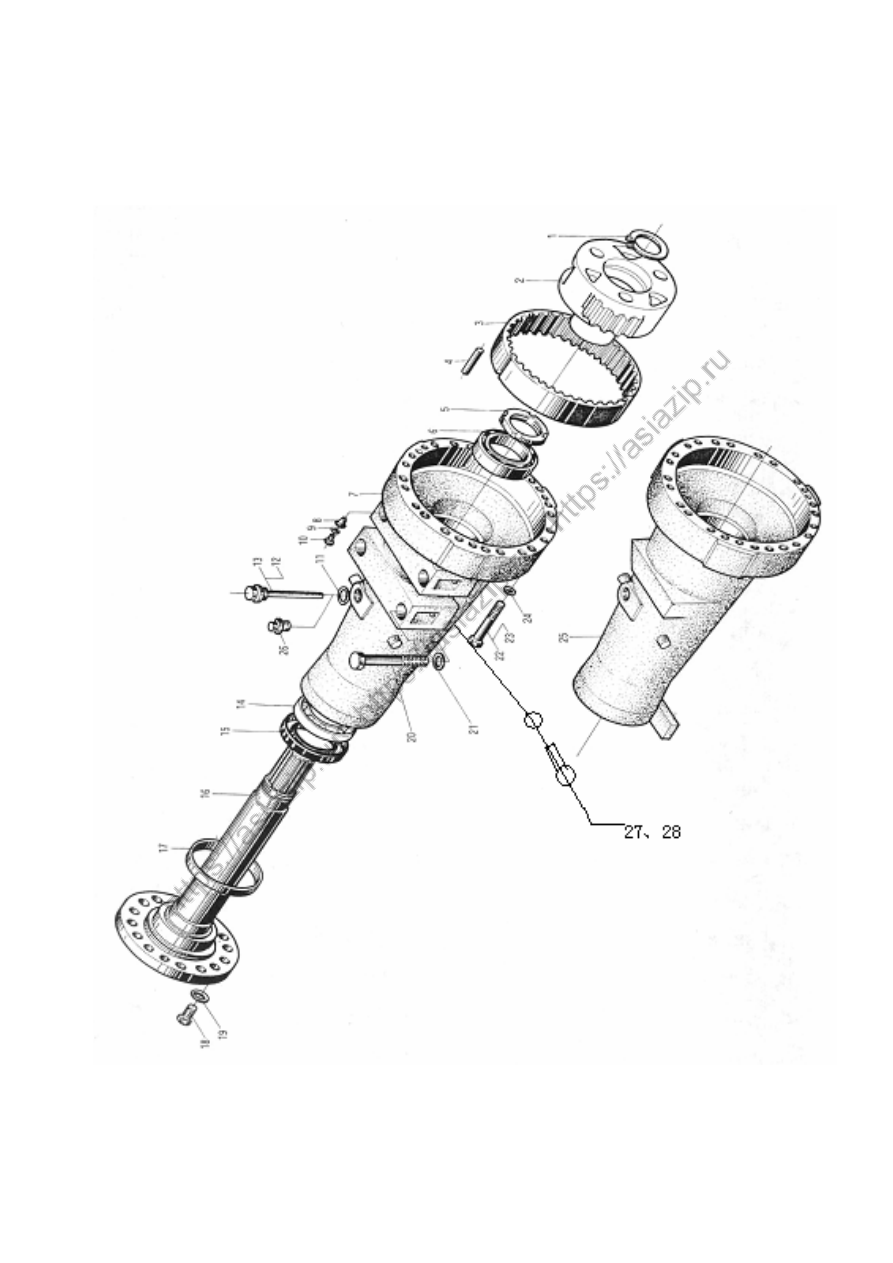

Z50G06T14

前桥

Front Axle

Z50G05T14

后桥

Rear Axle

序号

Item

代号

Part No.

名

称

Parts Name

数量

Q'ty

备注

Remark

GB894.1-86

挡圈

Snap Ring 95

06F0102

轮边减速器

Hub Reducer

06F1301

内齿圈

Inner Gear Ring

06F5505

销

06F5204

锁紧螺母

Nut

GB297-94

轴承

32021

Bearing 32021

06F1001

前桥壳

Front Axle Case

06F0104

橡胶螺塞

Plug

GB96-85

垫圈

Washer 4

GB5783-86

螺栓

M4X12

Bolt M4X12

JB982-77

垫圈

Washer 33

06F0105

呼吸螺塞总成

Plug

GB297-94

轴承

30222

Bearing 30222

GB13871-92

油封

FB200230

Oil Seal FB200230

06F1501

半轴

Half Shaft Cowl Bolt

05F0504

轮边防尘罩

Washer 24

GB5782-86

螺栓

M24X55

Bolt M24X55

GB97.2-85

垫圈

Washer 24

GB5785-86

螺栓

M24X2X220

Bolt M24X2X220

GB97.2-85

垫圈

Washer 24

GB5782-86

螺栓

M16X180

Bolt M16X180

GB5782-86

螺栓

M16X110

Bolt M16X110

GB97.2-85

垫圈

Washer 16

06E1001

后桥壳

Rear Axle Case

CG302.12-95

螺塞

M33X2

Plug M33X2

JB982-77

垫圈14

Washer14

CG302.12-95

螺塞M14X1.5

Plug

M14X1.5

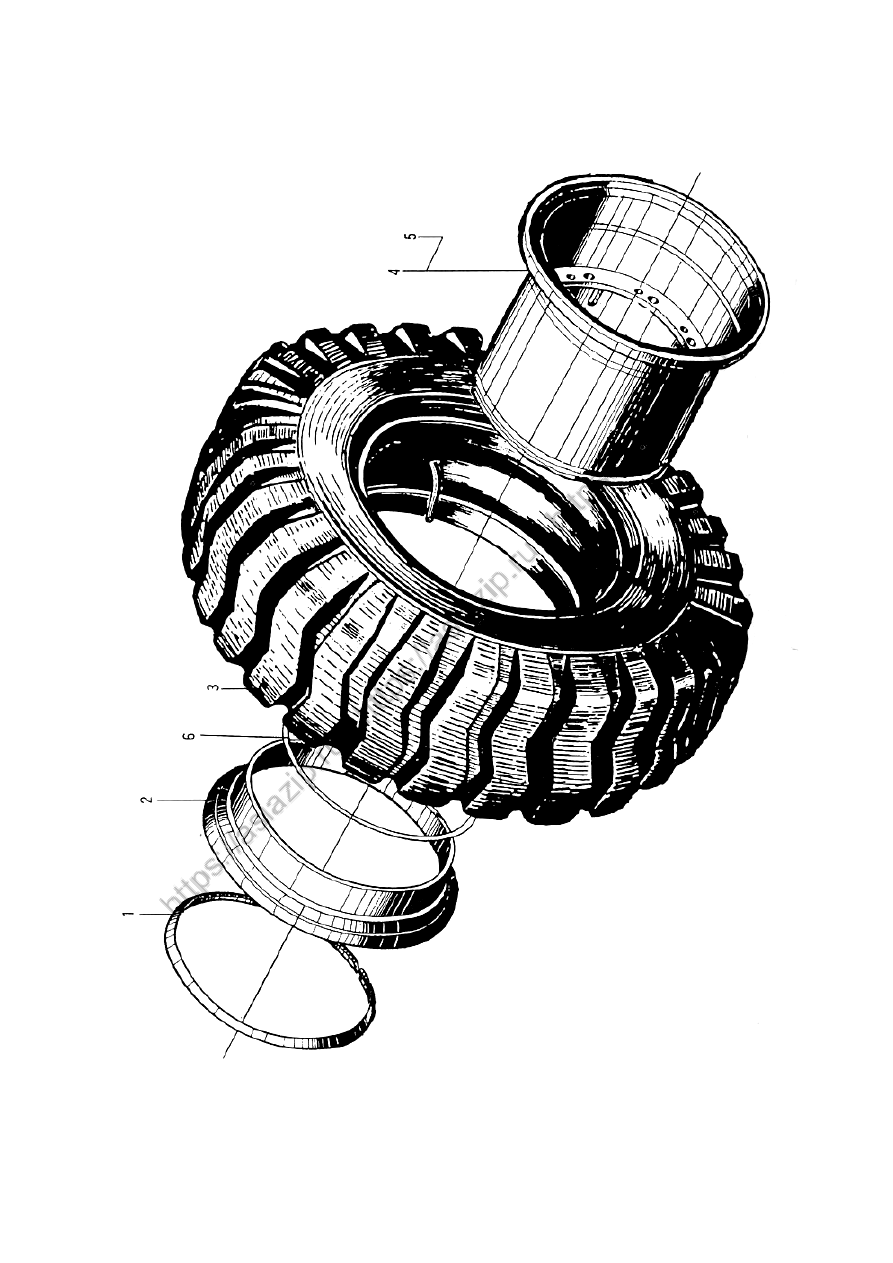

轮胎总成

Rim Assembly

序号

Item

代号

Part No.

名

称

Parts Name

数量

Q'ty

备注

Remark

轮胎

23.5-25-20PR

（

）

Type 23.5-25-16PR TL

CQ22B- 01E

轮辋总成

Rim

CHENGGONG CG958H. Каталог запчастей - часть 1
