Geberit Silent-PP
Соединения
Зубчатые соединения

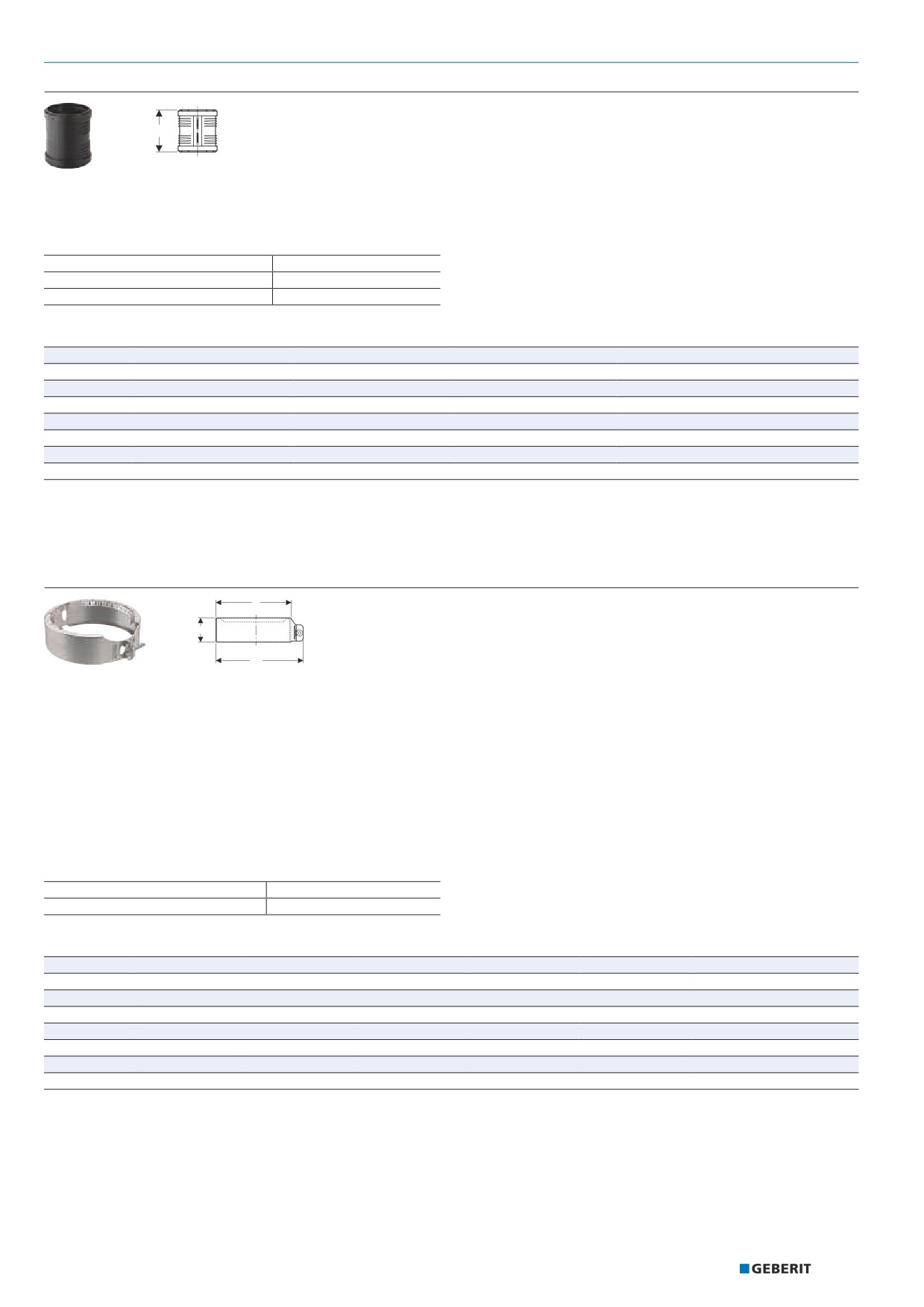

Муфта надвижная Geberit Silent-PP
+
G
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
С акустически оптимизированными свойствами
•
Для ремонта поврежденных труб Geberit Silent-PP
•
Уплотнение из EPDM
Технические данные
Температура установки
-10 - +40 °C
Материал
PP-MD
Тепловое расширение
0,08 мм/(м·К)
Арт. №
DN
d, ø
H
[мм]
[см]
390.017.14.1
30
32
9
390.117.14.1
40
40
9,6
390.217.14.1
50
50
10,3
390.317.14.1
70
75
11,3
390.417.14.1
90
90
12,4
390.517.14.1
100
110
13,9
390.617.14.1
125
125
15,2
390.717.14.1
150
160
16,5
Зубчатые соединения
Фиксирующие хомуты Geberit
D
H
d
AD
Применение
Характеристики
•
Для Geberit Silent-PP
•
С возможностью последующей модернизации
•
Для дождевых водостоков
•
Разъемный
•
Для создания раструбных соединений, стойких к действию
продольных сил
•
Для внутренних систем канализации
•
Для напорных трубопроводов станций перекачки сточных
вод без содержания фекалий согласно DIN EN 12050-2,
использовать только диаметры DN 32-50
•
Для соответствующей стандартам защиты при обратном
подпоре высотой до 20 м
Технические данные
Максимальное внутреннее давление
2 бар
Материал
Сталь CrNi 1.4301 (EN 10088)
Арт. №
DN
d, ø
AD
D
H
[мм]
[см]
[см]
[см]
390.008.14.1
30
32
5,7
4,5
3,3
390.108.14.1
40
40
6,9
5,7
3,5
390.203.14.1
50
50
8,2
7
3,8
390.308.14.1
70
75
10,9
9,6
3,7
390.408.14.1
90
90
12,6
11,3
4,1
390.508.14.1
100
110
14,7
13,5
4,1
390.608.14.1
125
125
16,5
15,2
4,5
390.708.14.1
150
160
20,6
19,3
5
223
Geberit Silent-PP
Соединения
Переходники для труб из различных материалов
Переходники для труб из различных материалов

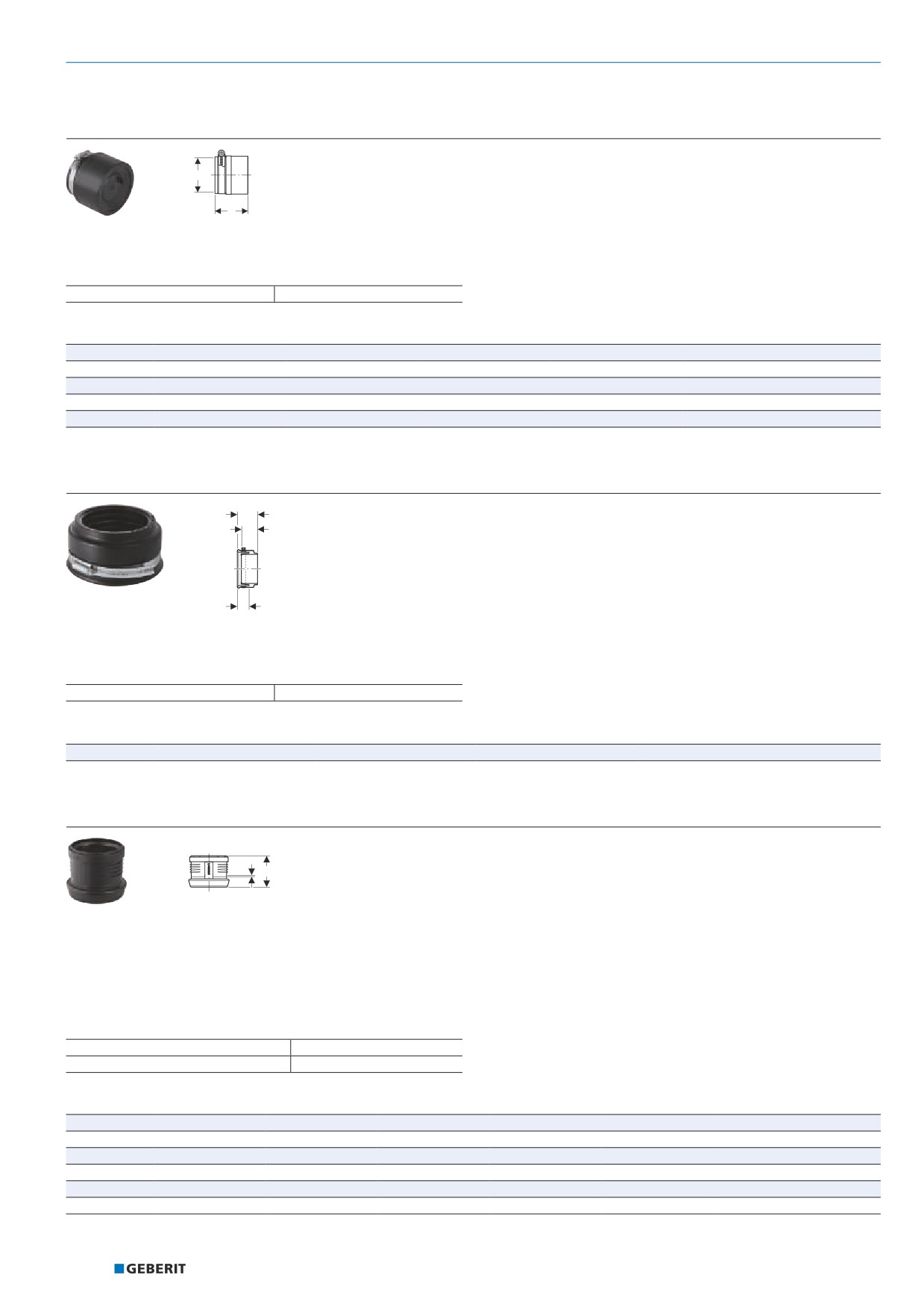

Переходная манжета Geberit Silent-PP, на чугунную трубу
AB
d
H
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
С акустически оптимизированными свойствами
Технические данные
Материал
ЭПДМ
Арт. №
DN
d, ø
AB
H
[мм]
[мм]
[см]
390.295.14.1
40 / 50
40-56
58
6,3
390.395.14.1
56 / 70
56-75
78
7,7
390.495.14.1
70 / 90
75-90
83
7,7
390.595.14.1
100 / 100
104-110
110
9,5
390.695.14.1
125
125
130
10,3
Переходная манжета Geberit, на чугунную трубу
G
G
Применение
•
Для напольных унитазов
Технические данные
Материал
ЭПДМ
Арт. №
DN
d, ø
d1, ø
[мм]
[мм]
367.009.16.1
90 / 100
90
110
Переходная муфта Geberit Silent-PP на Geberit Silent-db20
G
+
G
=
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
С акустически оптимизированными свойствами
•
Для перехода с Geberit Silent-PP или Geberit Silent-Pro на
•
Манжетное уплотнение из EPDM
Geberit Silent-db20
•
Зажимное кольцо из хромникелевой стали
•
Для перехода с Geberit Silent-db20 на Geberit Silent-PP или
Geberit Silent-Pro
Технические данные
Материал
PP-MD
Тепловое расширение
0,08 мм/(м·К)
Арт. №
DN
d, ø
d1, ø
H
Z
[мм]
[мм]
[см]
[см]
390.296.14.1
50 / 56
50
56
8,7
0,3
390.396.14.1
70 / 70
75
75
9,2
0,3
390.496.14.1
90 / 90
90
90
9,7
0,3
390.596.14.1
100 / 100
110
110
10,4
0,3
390.696.14.1
125 / 125
125
135
12
0,3
390.796.14.1
150 / 150
160
160
13,6
0,4
224
Geberit Silent-PP
Концевые фитинги
Соединительные колена
Концевые фитинги
Соединительные колена

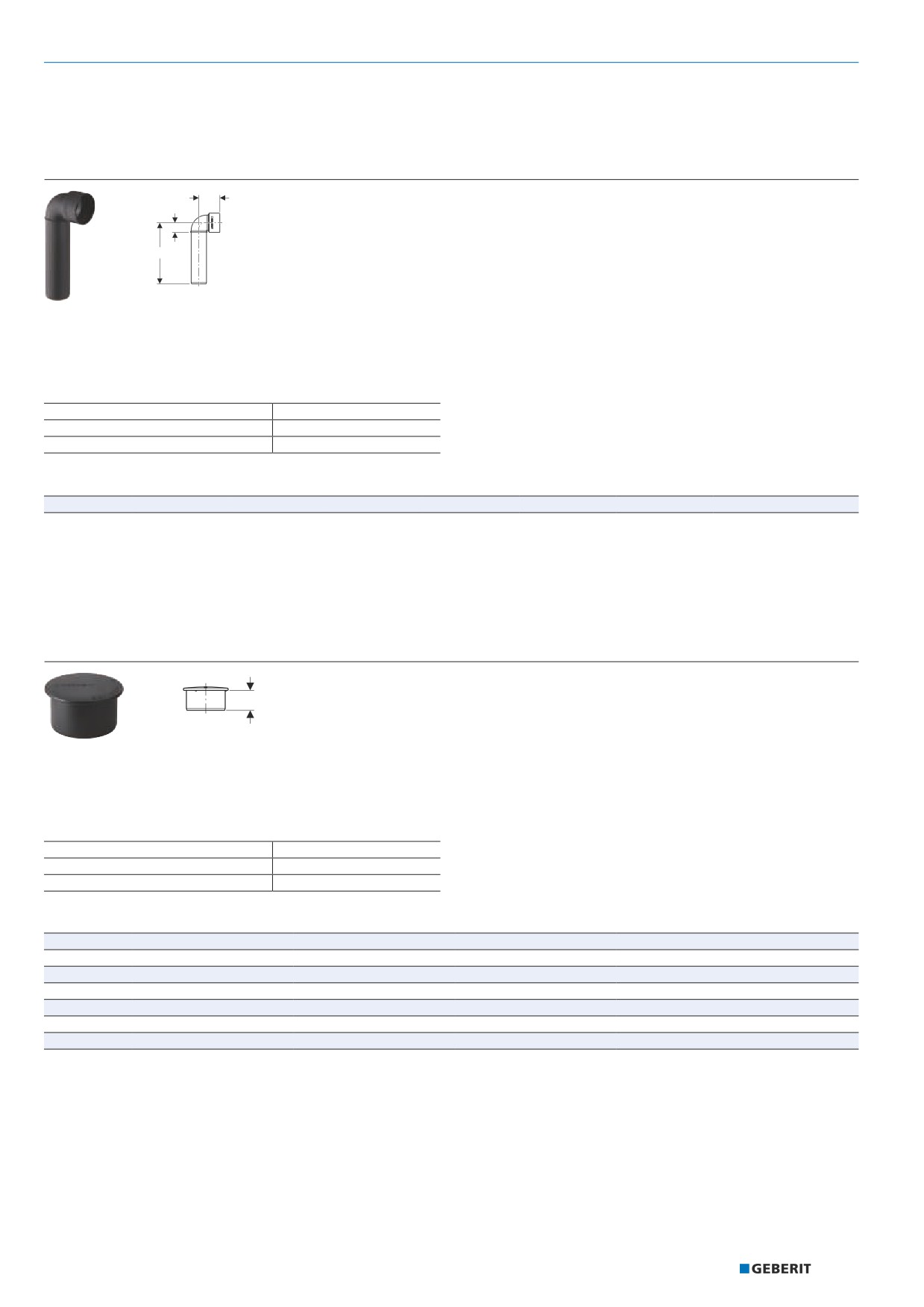

Соединительное колено Geberit Silent-PP 90°, длинное
+
G
=
+
G
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
С акустически оптимизированными свойствами
•
Для центральных пылеулавливающих установок в частных
Объем поставки
домах, использовать только диаметры DN 40-50
•
Защитная крышка
Технические данные
Температура установки
-10 - +40 °C
Материал
PP-MD
Тепловое расширение
0,08 мм/(м·К)
Арт. №
DN
d, ø
d1, ø
H
H1
Z
[мм]
[мм]
[см]
[см]
[см]
390.186.14.1
40
40
46
16
5,5
11,3
Принадлежности
Заглушки
Заглушка Geberit Silent-PP
+
G
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
С акустически оптимизированными свойствами
•
Для центральных пылеулавливающих установок в частных
домах, использовать только диаметры DN 40-50
Технические данные
Температура установки
-10 - +40 °C
Материал
PP-MD
Тепловое расширение
0,08 мм/(м·К)
Арт. №
DN
d, ø
H
[мм]
[см]
390.128.14.1
40
40
4,1
390.228.14.1
50
50
4,7
390.328.14.1
70
75
5,4
390.428.14.1
90
90
6
390.528.14.1
100
110
6,6
390.628.14.1
125
125
7,3
390.728.14.1
150
160
7,9
225
Geberit Silent-PP
Концевые фитинги
Расходные материалы
Расходные материалы

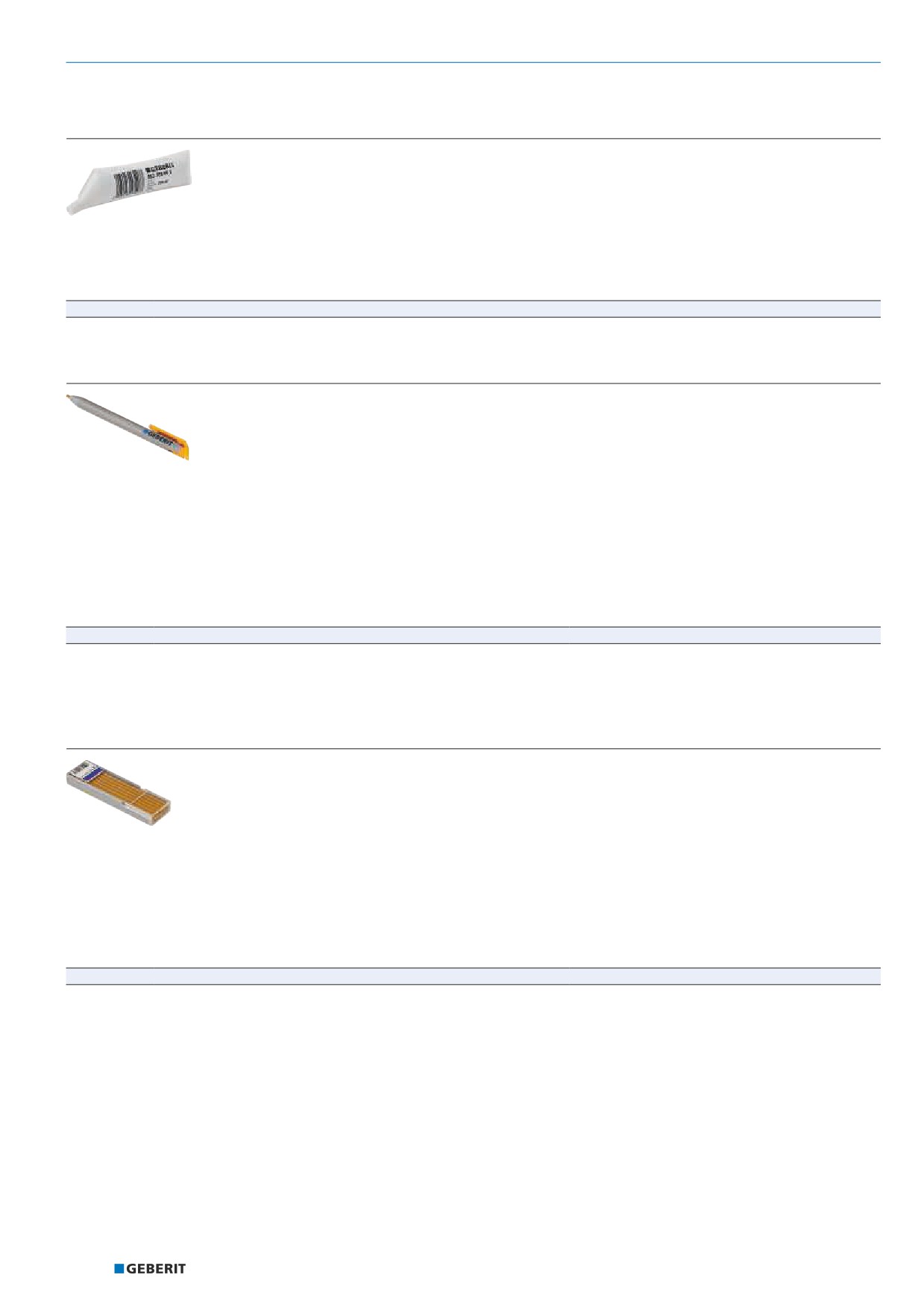

Смазка Geberit, 250 мл
Применение
•
Для смазывания уплотнений раструбных соединений
•
Для внутренних систем канализации
Арт. №
953.761.00.1
Восковой карандаш Geberit с выдвижным стержнем
Применение
Характеристики
•
Для внутренних систем канализации
•
Механический карандаш с удобной возможностью
обслуживания одной рукой
•
После использования стержень задвигается с целью
защиты от поломки
•
Водорастворимый
•
Смывается с гладких поверхностей
•
Стойкий к ультрафиолетовым лучам
Арт. №
Цвет / поверхность
690.102.00.1
Желтый
Принадлежности
•
Выдвижные стержни для воскового карандаша Geberit → стр. 216
Выдвижные стержни для воскового карандаша Geberit
Характеристики
•
Водорастворимый
•
Смывается с гладких поверхностей
•
Стойкий к ультрафиолетовым лучам
Объем поставки
•
Коробка с 12 запасными стержнями
Арт. №
Цвет / поверхность
690.103.00.1
Желтый
226
Geberit Silent-Pro
Geberit Silent-Pro
Трубы
230
Фитинги
232
Отводы
232
Тройники и крестовины
233
Переходы
238
Ревизии
239
Соединения
240
Раструбные соединения
240
Зубчатые соединения
241
Переходники для труб из различных материалов
242
Принадлежности
243
Хомуты
243
Заглушки
244
229
Geberit Silent-Pro
Трубы
Трубы

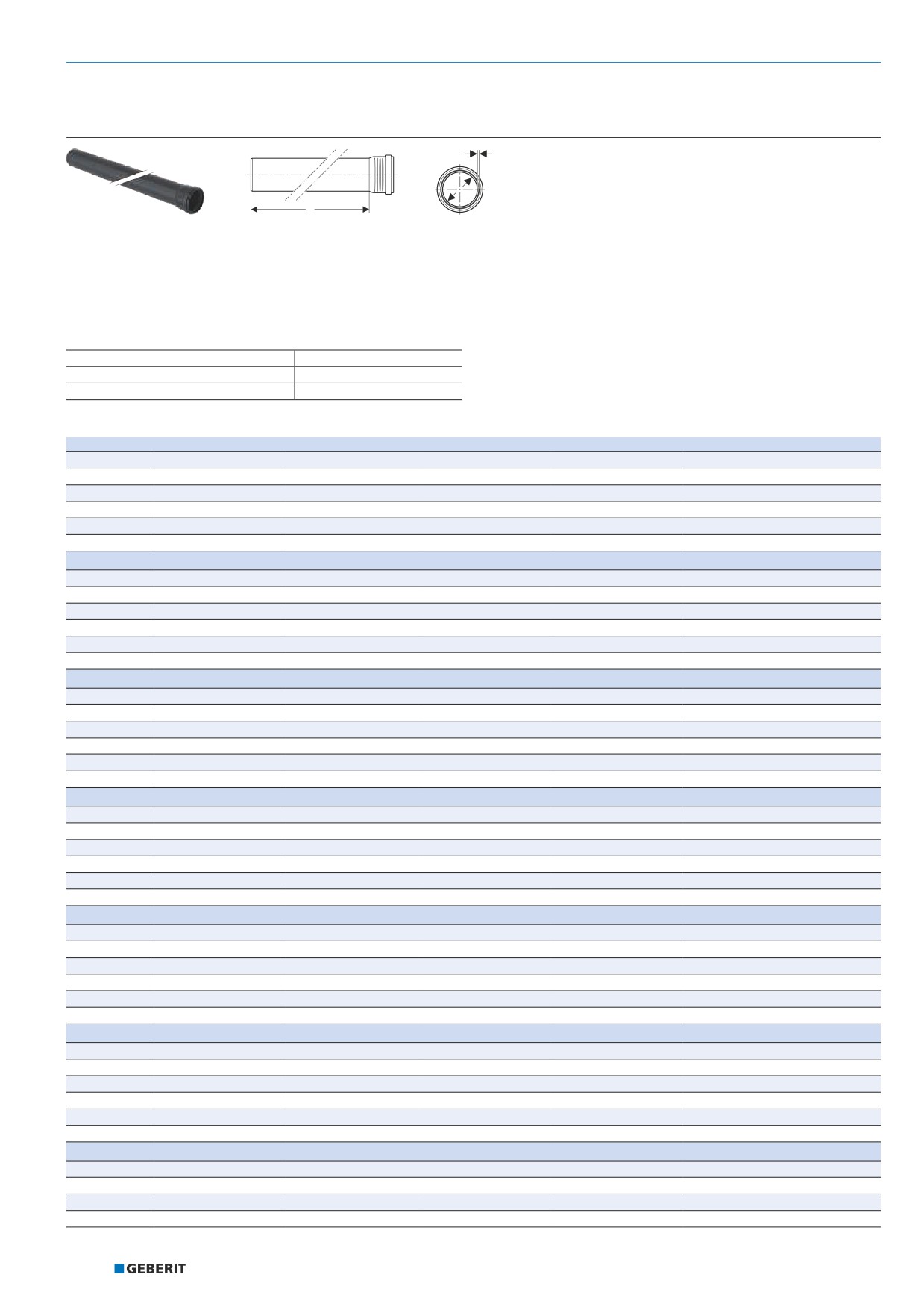

Труба Geberit Silent-Pro с раструбной муфтой
6
d
GL
L
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
Сплошная однослойная труба
•
Для зданий с повышенными требованиями к звукоизоляции
•
Улучшенная звукоизоляция
•
Для напорных трубопроводов станций перекачки сточных
•
Уплотнение из EPDM
вод стандарта EN 12050-2 и EN 12050-3 применять
•
Допускает хранение вне помещения в течение двух лет
исключительно размер DN 50
Технические данные
Температура установки
-10 - +40 °C
Материал
PP MX
Тепловое расширение
0,08 мм/(м·К)
Арт. №
DN
d, ø
di, ø
s
[мм]
[мм]
[мм]
L / Длина: 15 см
393.200.14.1
50
50
44
3
393.300.14.1
70
75
67,4
3,8
393.400.14.1
90
90
81,4
4,3
393.500.14.1
100
110
101
4,5
393.600.14.1
125
125
115
5
393.700.14.1
150
160
148
6
L / Длина: 25 см
393.201.14.1
50
50
44
3
393.301.14.1
70
75
67,4
3,8
393.401.14.1
90
90
81,4
4,3
393.501.14.1
100
110
101
4,5
393.601.14.1
125
125
115
5
393.701.14.1
150
160
148
6
L / Длина: 50 см
393.202.14.1
50
50
44
3
393.302.14.1
70
75
67,4
3,8
393.402.14.1
90
90
81,4
4,3
393.502.14.1
100
110
101
4,5
393.602.14.1
125
125
115
5
393.702.14.1
150
160
148
6
L / Длина: 100 см
393.204.14.1
50
50
44
3
393.304.14.1
70
75
67,4
3,8
393.404.14.1
90
90
81,4
4,3
393.504.14.1
100
110
101
4,5
393.604.14.1
125
125
115
5
393.704.14.1
150
160
148
6
L / Длина: 150 см
393.205.14.1
50
50
44
3
393.305.14.1
70
75
67,4
3,8
393.405.14.1
90
90
81,4
4,3
393.505.14.1
100
110
101
4,5
393.605.14.1
125
125
115
5
393.705.14.1
150
160
148
6
L / Длина: 200 см
393.206.14.1
50
50
44
3
393.306.14.1
70
75
67,4
3,8
393.406.14.1
90
90
81,4
4,3
393.506.14.1
100
110
101
4,5
393.606.14.1
125
125
115
5
393.706.14.1
150
160
148
6
L / Длина: 300 см
393.207.14.1
50
50
44
3
393.307.14.1
70
75
67,4
3,8
393.407.14.1
90
90
81,4
4,3
393.507.14.1
100
110
101
4,5
230
Geberit Silent-Pro
Трубы
Арт. №
DN
d, ø
di, ø
s
[мм]
[мм]
[мм]
393.607.14.1
125
125
115
5
393.707.14.1
150
160
148
6

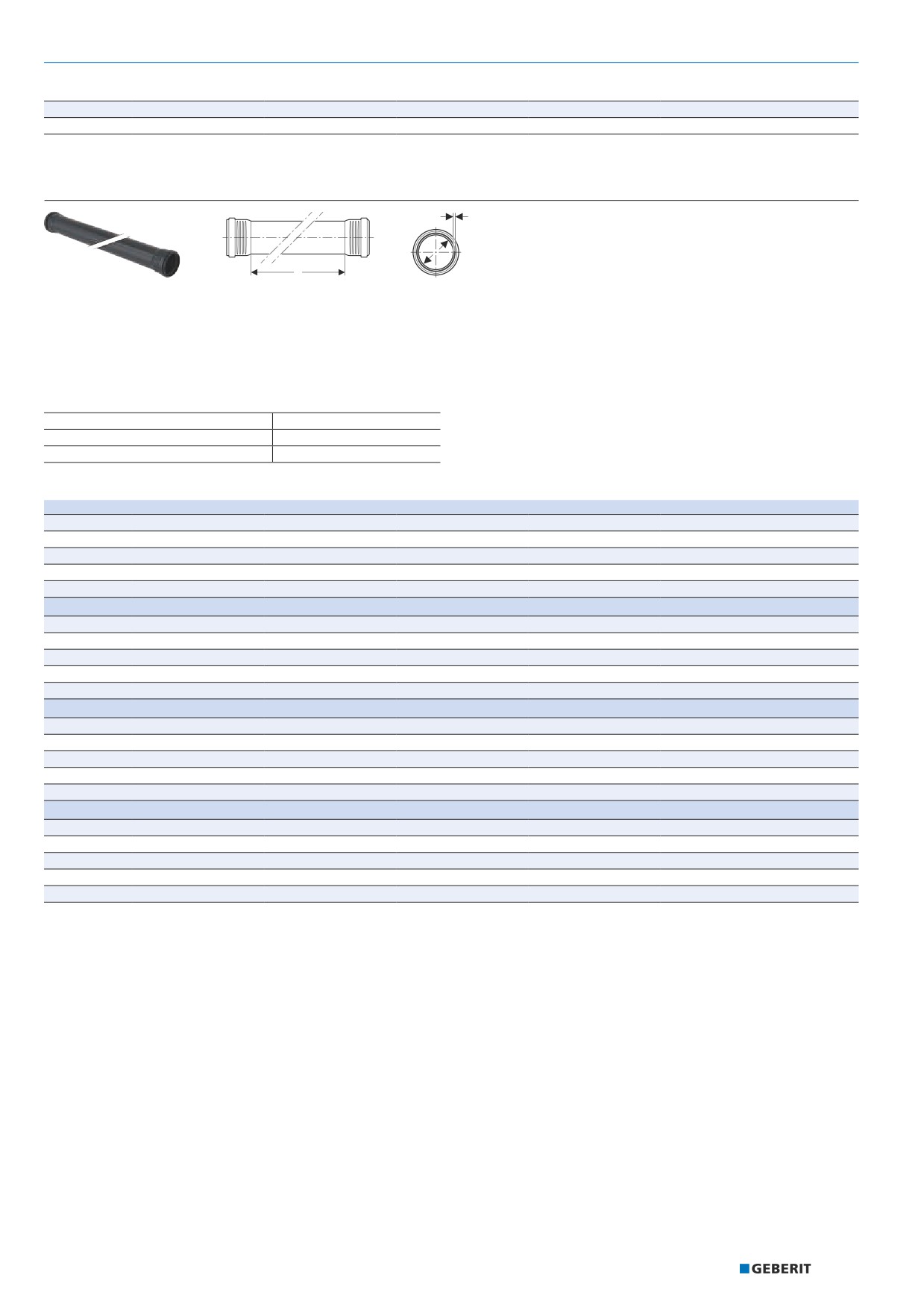

Труба Geberit Silent-Pro с двумя раструбными муфтами
6
d
GL
L
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
Сплошная однослойная труба
•
Для зданий с повышенными требованиями к звукоизоляции
•
Улучшенная звукоизоляция
•
Для напорных трубопроводов станций перекачки сточных
•
Уплотнение из EPDM
вод стандарта EN 12050-2 и EN 12050-3 применять
•
Допускает хранение вне помещения в течение двух лет
исключительно размер DN 50
Технические данные
Температура установки
-10 - +40 °C
Материал
PP MX
Тепловое расширение
0,08 мм/(м·К)
Арт. №
DN
d, ø
di, ø
s
[мм]
[мм]
[мм]
L / Длина: 50 см
393.210.14.1
50
50
44
3
393.310.14.1
70
75
67,4
3,8
393.410.14.1
90
90
81,4
4,3
393.510.14.1
100
110
101
4,5
393.610.14.1
125
125
115
5
L / Длина: 100 см
393.211.14.1
50
50
44
3
393.311.14.1
70
75
67,4
3,8
393.411.14.1
90
90
81,4
4,3
393.511.14.1
100
110
101
4,5
393.611.14.1
125
125
115
5
L / Длина: 200 см
393.213.14.1
50
50
44
3
393.313.14.1
70
75
67,4
3,8
393.413.14.1
90
90
81,4
4,3
393.513.14.1
100
110
101
4,5
393.613.14.1
125
125
115
5
L / Длина: 300 см
393.214.14.1
50
50
44
3
393.314.14.1
70
75
67,4
3,8
393.414.14.1
90
90
81,4
4,3
393.514.14.1
100
110
101
4,5
393.614.14.1
125
125
115
5
231
Geberit Silent-Pro
Фитинги
Отводы
Фитинги
Отводы

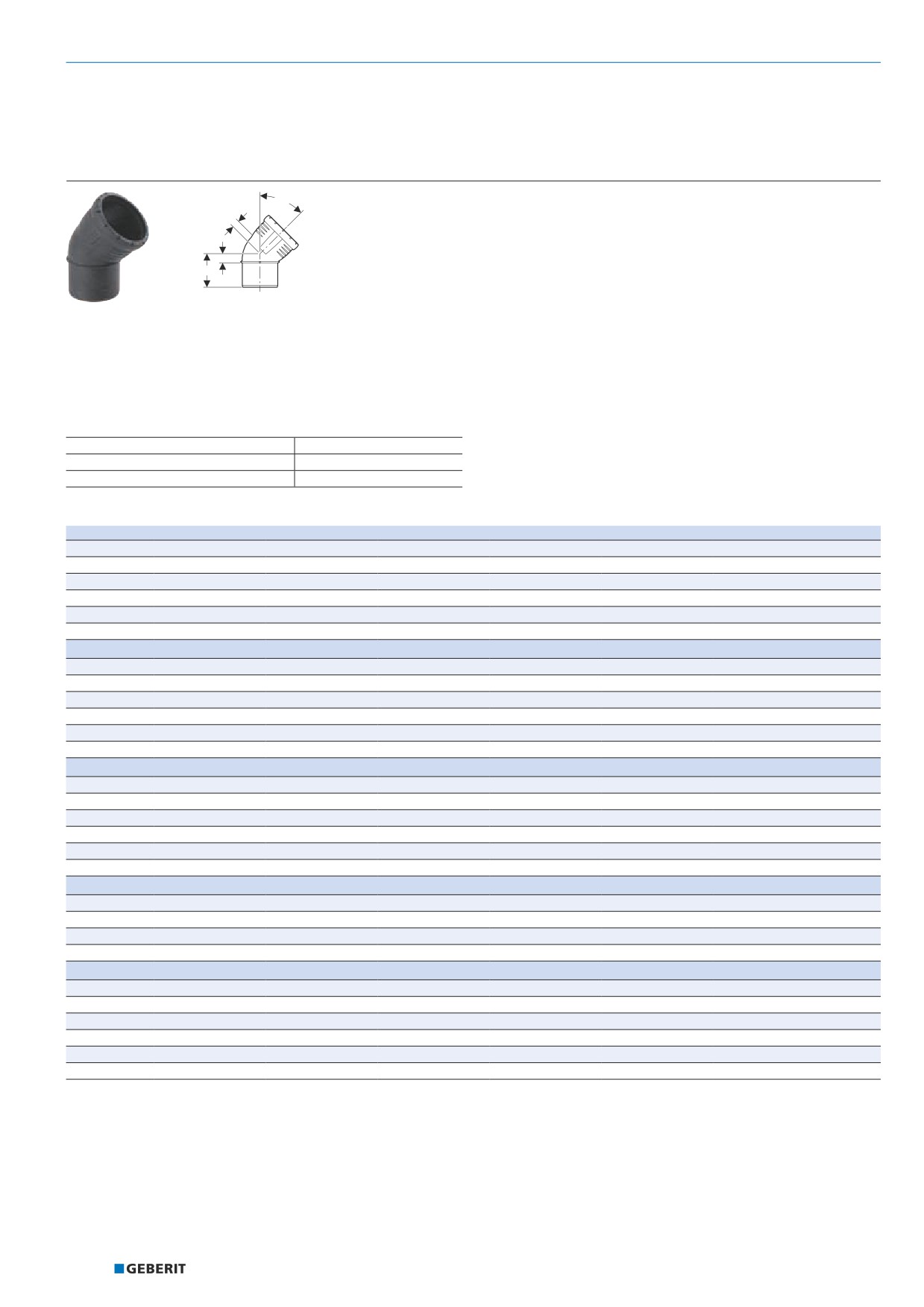

Отвод Geberit Silent-Pro
arc
Z1
X
Z
d
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
Улучшенная звукоизоляция
•
Для зданий с повышенными требованиями к звукоизоляции
•
Уплотнение из EPDM
•
Для напорных трубопроводов станций перекачки сточных
вод стандарта EN 12050-2 и EN 12050-3 применять
исключительно размер DN 50
Технические данные
Температура установки
-10 - +40 °C
Материал
PP MX
Тепловое расширение
0,08 мм/(м·К)
Арт. №
DN
d, ø
X
Z
Z1
[мм]
[см]
[см]
[см]
Линия/угол: 15°
393.220.14.1
50
50
5,8
0,7
1,1
393.320.14.1
70
75
6,5
0,9
1,5
393.420.14.1
90
90
7,3
1,2
1,6
393.520.14.1
100
110
8,2
1,4
2
393.620.14.1
125
125
8,9
1,6
2,4
393.720.14.1
150
160
9,9
1,9
2,7
Линия/угол: 30°
393.221.14.1
50
50
6,2
1,1
1
393.321.14.1
70
75
7,1
1,5
1,5
393.421.14.1
90
90
7,9
1,8
1,7
393.521.14.1
100
110
9
2,1
2
393.621.14.1
125
125
9,8
2,4
2,5
393.721.14.1
150
160
11
3
2,8
Линия/угол: 45°
393.222.14.1
50
50
6,5
1,5
1,4
393.322.14.1
70
75
7,6
2
2,1
393.422.14.1
90
90
8,5
2,4
2,5
393.522.14.1
100
110
9,8
3
2,9
393.622.14.1
125
125
10,7
3,3
3,3
393.722.14.1
150
160
12,2
4,2
4
Линия/угол: 67,5°
393.223.14.1
50
50
7,2
2,1
2,1
393.323.14.1
70
75
8,6
3
3
393.423.14.1
90
90
9,7
3,6
3,5
393.523.14.1
100
110
11,2
4,4
4,3
Линия/угол: 87,5°
393.224.14.1
50
50
7,9
2,8
3
393.324.14.1
70
75
9,7
4,1
4,2
393.424.14.1
90
90
11
4,9
4,8
393.524.14.1
100
110
12,8
6
6
393.624.14.1
125
125
14,2
6,8
6,7
393.724.14.1
150
160
16,6
8,5
8,4
232
Geberit Silent-Pro
Фитинги
Тройники и крестовины
Тройники и крестовины

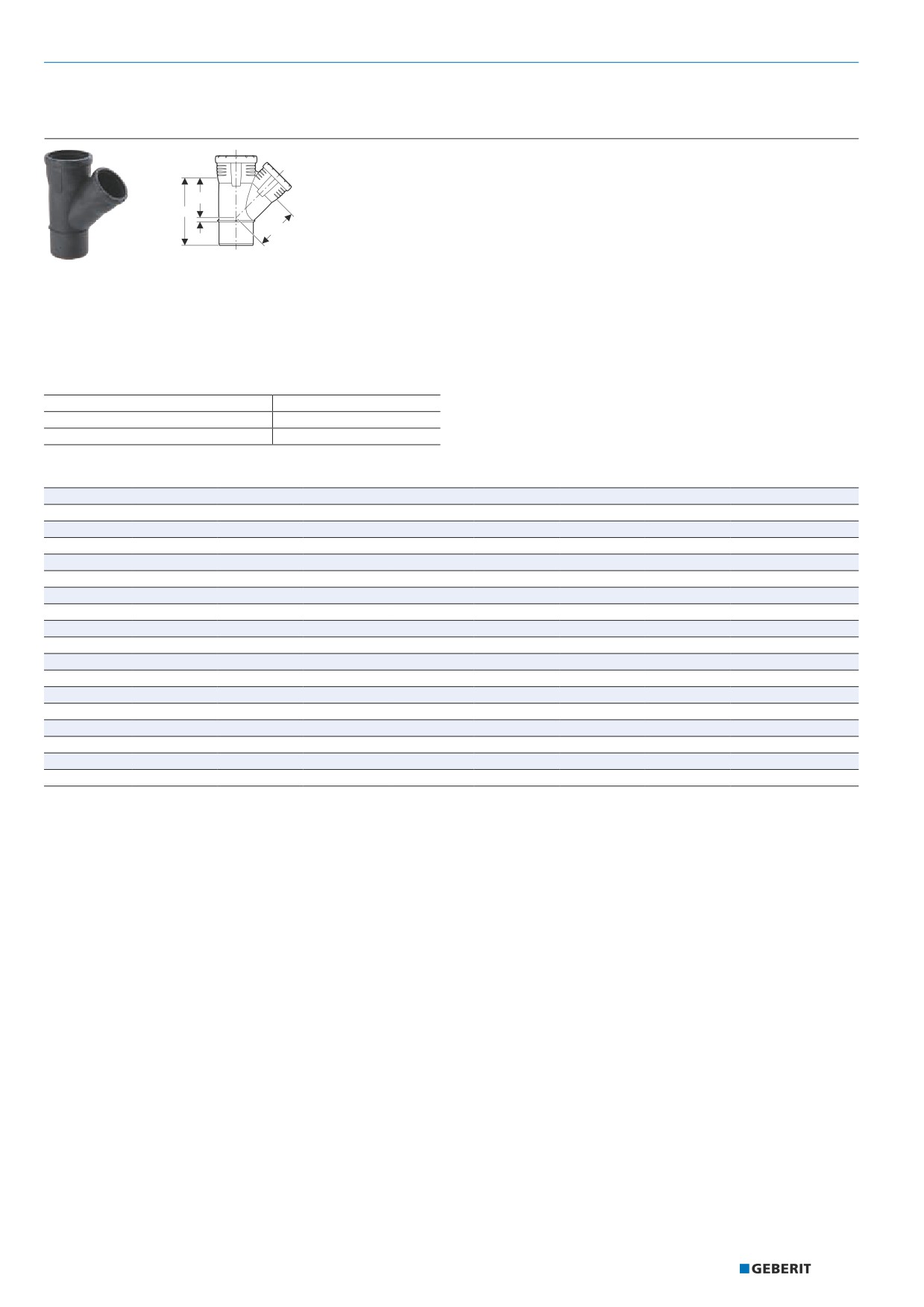

Тройник Geberit Silent-Pro 45°
d1
Z3
H
Z2
Z1
d
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
Улучшенная звукоизоляция
•
Для зданий с повышенными требованиями к звукоизоляции
•
Уплотнение из EPDM
•
Для напорных трубопроводов станций перекачки сточных
вод стандарта EN 12050-2 и EN 12050-3 применять
исключительно размер DN 50
Технические данные
Температура установки
-10 - +40 °C
Материал
PP MX
Тепловое расширение
0,08 мм/(м·К)
Арт. №
DN
d, ø
d1, ø
H
Z1
Z2
Z3
[мм]
[мм]
[см]
[см]
[см]
[см]
393.232.14.1
50 / 50
50
50
12,9
1,5
6,3
6,3
393.332.14.1
70 / 50
75
50
13,5
1,4
8,1
7,8
393.333.14.1
70 / 70
75
75
16,9
1,9
9,4
9,4
393.432.14.1
90 / 50
90
50
13,9
5,9
9,2
8,4
393.433.14.1
90 / 70
90
75
17,5
1,2
10,5
10,2
393.434.14.1
90 / 90
90
90
19,6
2,2
11,3
11,3
393.532.14.1
100 / 50
110
50
15,1
1,5
10,6
9,8
393.533.14.1
100 / 70
110
75
18,5
2,4
11,9
11,5
393.534.14.1
100 / 90
110
90
20,5
1,1
12,6
12,6
393.535.14.1
100 / 100
110
110
23,3
2,7
13,8
13,8
393.633.14.1
125 / 70
125
75
20,1
3,8
13,3
13,1
393.634.14.1
125 / 90
125
90
24,3
2,1
18,4
14,9
393.635.14.1
125 / 100
125
110
24,3
2,1
14,7
14,9
393.636.14.1
125 / 125
125
125
26,2
3,1
15,7
15,7
393.734.14.1
150 / 90
160
90
25,2
3
21
16,9
393.735.14.1
150 / 100
160
110
25,2
3
17,3
16,9
393.736.14.1
150 / 125
160
125
27,3
1,4
18,4
17,9
393.737.14.1
150 / 150
160
160
32,4
4
20,3
20,3
233
Geberit Silent-Pro
Фитинги
Тройники и крестовины

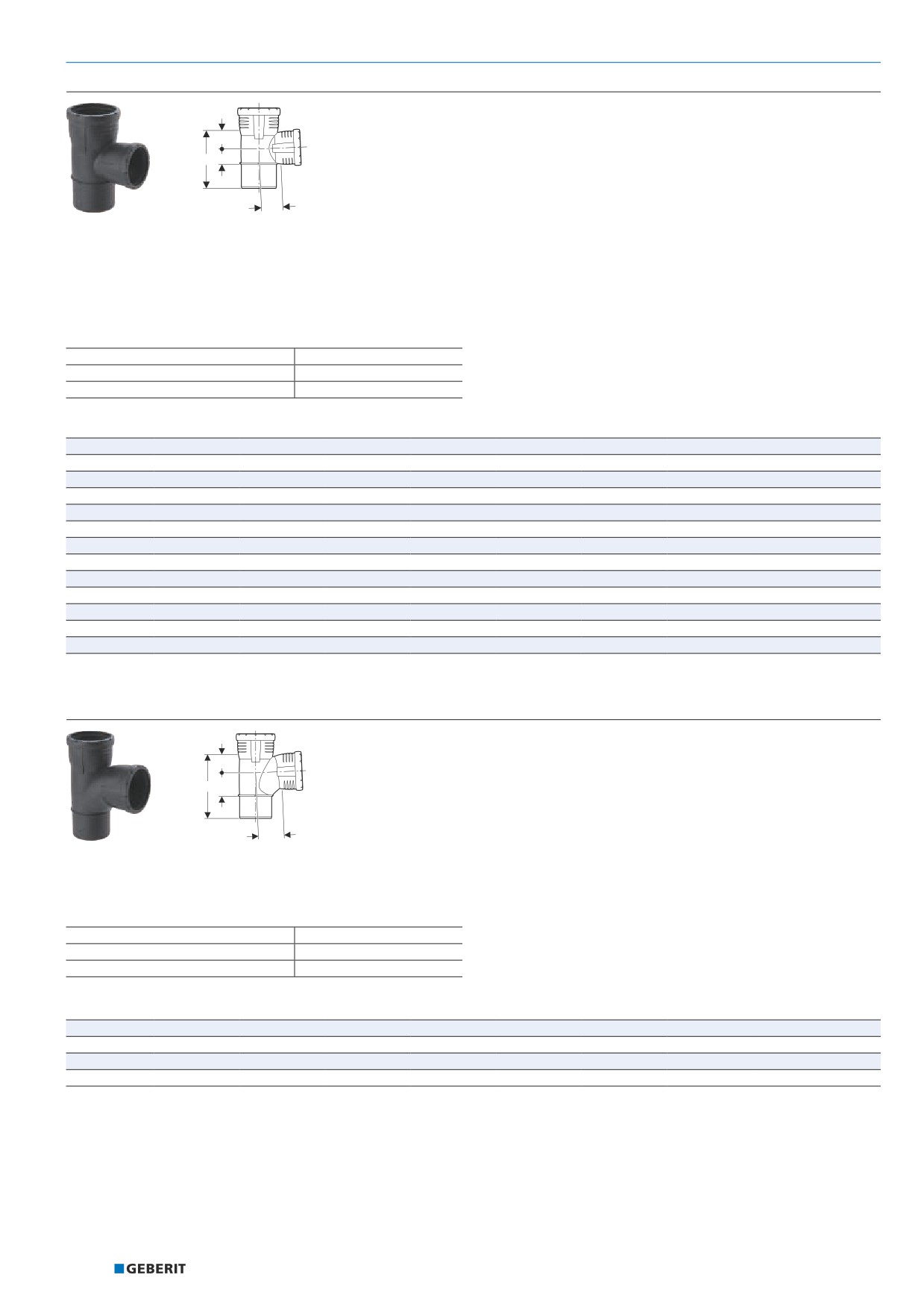

Тройник Geberit Silent-Pro 87,5°
Z3
d1
H Z1
d
Z2
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
Улучшенная звукоизоляция
•
Для зданий с повышенными требованиями к звукоизоляции
•
Уплотнение из EPDM
•
Для напорных трубопроводов станций перекачки сточных
вод стандарта EN 12050-2 и EN 12050-3 применять
исключительно размер DN 50
Технические данные
Температура установки
-10 - +40 °C
Материал
PP MX
Тепловое расширение
0,08 мм/(м·К)
Арт. №
DN
d, ø
d1, ø
H
Z1
Z2
Z3
[мм]
[мм]
[см]
[см]
[см]
[см]
393.248.14.1
50 / 50
50
50
10,9
2,9
2,8
2,9
393.348.14.1
70 / 50
75
50
11,5
2,8
4,2
3,1
393.349.14.1
70 / 70
75
75
13,9
3,9
4,3
4,3
393.448.14.1
90 / 50
90
50
12,1
2,8
4,9
3,2
393.449.14.1
90 / 70
90
75
14,6
4
5,1
4,5
393.547.14.1
100 / 50
110
50
12,9
2,8
6
3,2
393.549.14.1
100 / 70
110
75
15,4
4
6
4,5
393.654.14.1
125 / 70
125
75
23
7,8
12,2
7,9
393.650.14.1
125 / 90
125
90
17,1
4,6
6,9
5,2
393.652.14.1
125 / 125
125
125
20,9
6,5
6,8
7
393.751.14.1
150 / 100
160
110
25,2
8,3
13,3
8,8
393.752.14.1
150 / 125
160
125
25,2
8,3
13
8,8
393.753.14.1
150 / 150
160
160
25,2
8,3
8,6
8,8
Тройник со смещенным впуском Geberit Silent-Pro 87,5°
Z3
d1
H Z1
d
Z2
Применение
Характеристики
•
Для отвода сточных вод в пределах здания
•
Улучшенная звукоизоляция
•
Для зданий с повышенными требованиями к звукоизоляции
•
Со смещенным впуском
•
Уплотнение из EPDM
Технические данные
Температура установки
-10 - +40 °C
Материал
PP MX
Тепловое расширение
0,08 мм/(м·К)
Арт. №
DN
d, ø
d1, ø
H
Z1
Z2
Z3
[мм]
[мм]
[см]
[см]
[см]
[см]
393.454.14.1
90 / 90
90
90
17
6,7
7
4,9
393.552.14.1
100 / 90
110
90
21,2
8,2
8,1
6,1
393.555.14.1
100 / 100
110
110
21,2
8,2
7,7
6,1
393.651.14.1
125 / 100
125
110
21,3
6,6
7,8
7,3
234















содержание      ..     20      21      22      23     ..
