Geberit Mapress из меди
Geberit Mapress из меди
Тройники для систем отопления

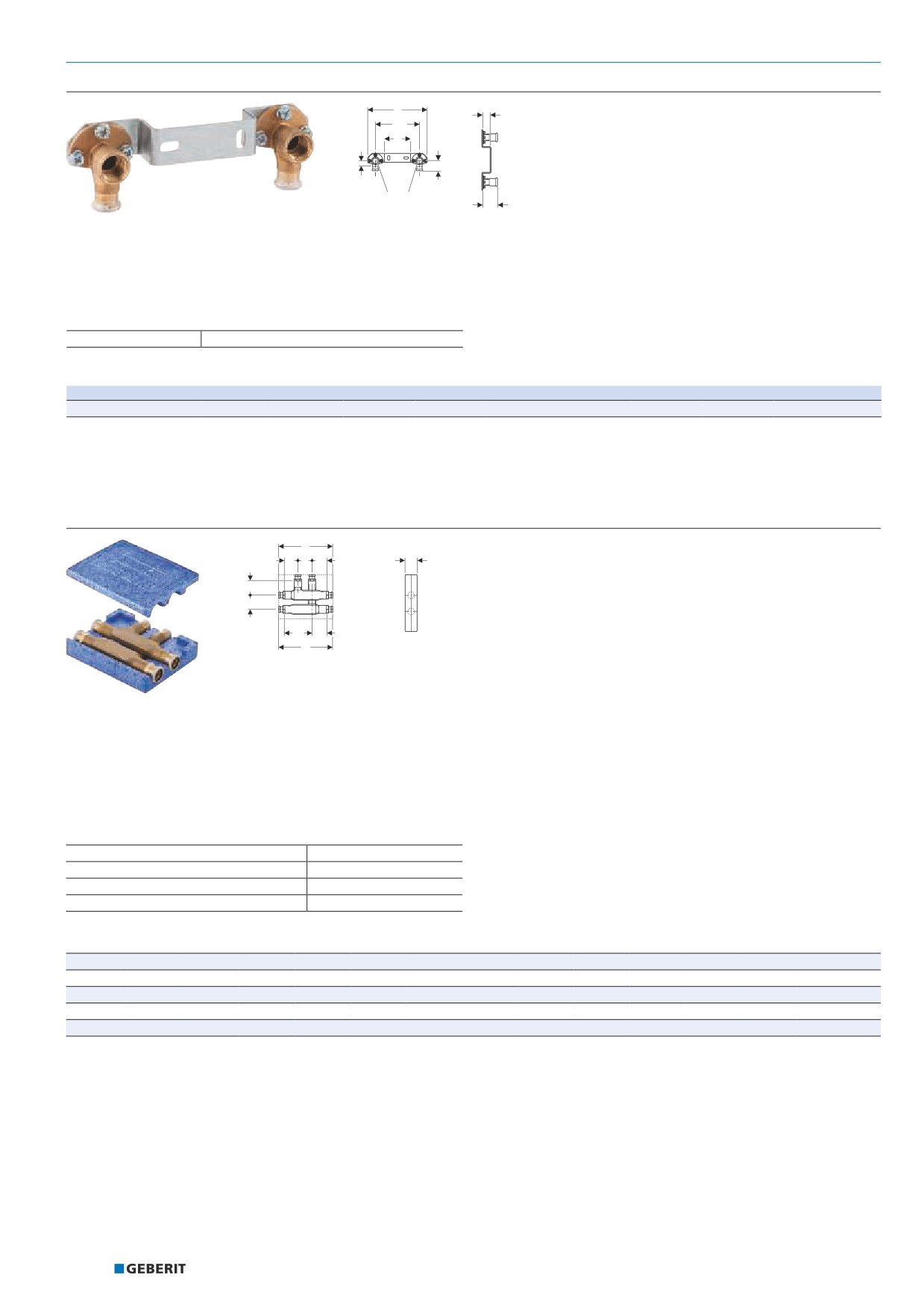

Водорозетка Geberit Mapress из меди 90°, предустановленный
/
l1
$'
O
=
/
G
G
5S 5S
L1
Применение
Характеристики
•
Для питьевой воды
•
Индикатор обжима
•
Обзор возможностей применения - Geberit Mapress из меди
•
Дает течь в неопрессованном состоянии
→ стр. 99
•
Уплотнительное кольцо из CIIR, черное
•
Раструб с прозрачной защитной заглушкой
Технические данные
Материал
Красная латунь (CuSn5Zn5Pb2-C)
Арт. №
DN
d, ø
Rp
AD
L
L2
l
l1
Z
[мм]
["]
[см]
[см]
[см]
[см]
[см]
[см]
L1 / Длина: 3,6 см
63473
12
15
1/2
15,3
20,5
3,8
9
1,8
1,8
Тройники для систем отопления
Крестовой тройник Geberit Mapress с изолирующим коробом
L
Z2
Z
H
Z1
d1
d1
d2
d
d2
d
l
Z3
Z2
L1
Применение
Характеристики
•
Для непересекающегося подсоединения к двум
•
Индикатор обжима
параллельно проложенным трубопроводам
•
Дает течь в неопрессованном состоянии
•
Подходит исключительно для систем отопления и
•
Уплотнительное кольцо из CIIR, черное
охлаждения
•
Раструб с прозрачной защитной заглушкой
•
Обзор возможностей применения - Geberit Mapress из меди
→ стр. 99
Технические данные
Материал
Латунь DR
Материал изоляции
EPP
Толщина изоляции
8,5 мм
Теплопроводность изоляции
0,038 Вт/(м·К)
Арт. №
DN
d, ø
d1, ø
d2, ø
L
L1
l
H
Z
Z1
Z2
Z3
[мм]
[мм]
[мм]
[см]
[см]
[см]
[см]
[см]
[см]
[см]
[см]
63113
12 / 12 / 12
15
15
15
19
19
5
5
4,8
5,2
5,3
9,8
63115
15 / 12 / 15
18
15
18
19
19
5
5
4,8
5,2
5,3
9,8
63125
15 / 15 / 15
18
18
18
19
19
5
5
4,8
5,2
5,3
9,8
63117
20 / 12 / 20
22
15
22
19,2
19,2
5
5
4,8
5,2
5,3
9,8
63118
20 / 15 / 20
22
18
22
19,2
19,2
5
5
4,8
5,2
5,3
9,8
116
Geberit Mapress из меди
Geberit Mapress из меди
Соединительные элементы для отопления
Соединительные элементы для отопления

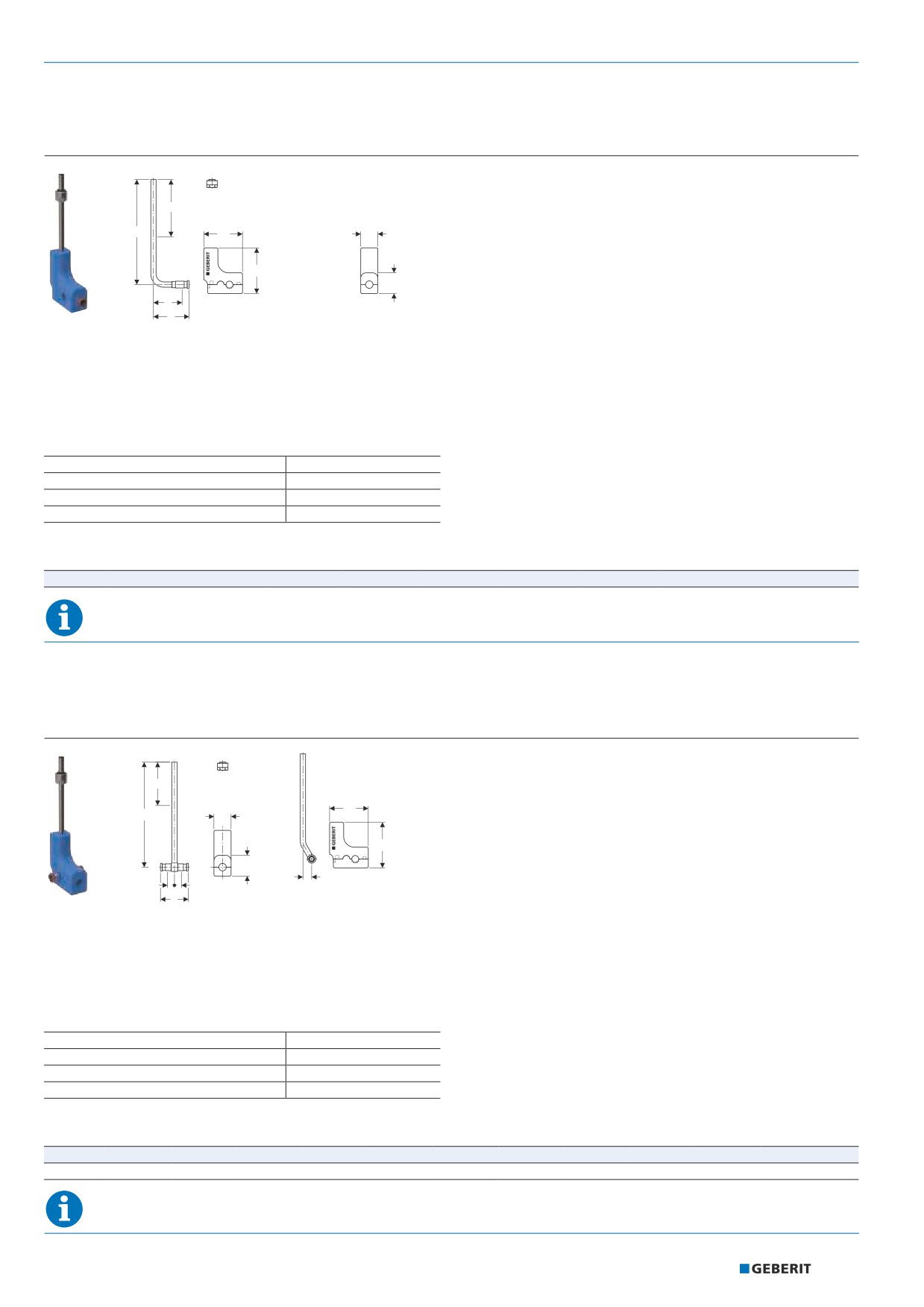

Подводка к радиатору Geberit Mapress 90° из металлической трубы с изолирующим корпусом
и резьбовым соединением с цанговым кольцом под евроконус
G
G
/
G
=
/
Применение
Характеристики
•
Для подсоединения радиаторных клапанов
•
Индикатор обжима
•
Подходит исключительно для систем отопления и
•
Дает течь в неопрессованном состоянии
охлаждения
•
Никелированный
•
Обзор возможностей применения - Geberit Mapress из меди
•
Уплотнительное кольцо из CIIR, черное
→ стр. 99
•
Раструб с прозрачной защитной заглушкой
•
Двухкомпонентный изолирующий корпус
Технические данные
Материал
Латунь/медь
Объем поставки
Материал изоляции
EPP
•
Подводка к радиатору 90° из латунной/медной трубы
Толщина изоляции
7,5 мм
•
Резьбовое соединение с цанговым кольцом под евроконус
Теплопроводность изоляции
0,04 Вт/(м·К)
G 3/4“
•
Изолирующий корпуc из пенополипропилена
Арт. №
DN
d, ø
G
d1, ø
L
L1
Z
K
[мм]
["]
[мм]
[см]
[см]
[см]
[см]
63126
12 / 20
15
3/4
15
10,2
30
8,2
17
•
Резьбовое соединение затянуть до упора
Т-образный соединительный элемент Geberit Mapress из металлической трубы с
изолирующим корпусом и резьбовым соединением с цанговым кольцом под евроконус
G
G
/
G
G
O
=
=
/
Применение
Характеристики
•
Для подсоединения радиаторных клапанов
•
Индикатор обжима
•
Подходит исключительно для систем отопления и
•
Дает течь в неопрессованном состоянии
охлаждения
•
Никелированный
•
Обзор возможностей применения - Geberit Mapress из меди
•
Уплотнительное кольцо из CIIR, черное
→ стр. 99
•
Раструб с прозрачной защитной заглушкой
•
Двухкомпонентный изолирующий корпус
Технические данные
Материал
Латунь/медь
Объем поставки
Материал изоляции
EPP
•
Т-образный соединительный элемент из латуни/меди
Толщина изоляции
7,5 мм
•
Резьбовое соединение с цанговым кольцом под евроконус
Теплопроводность изоляции
0,04 Вт/(м·К)
G 3/4“
•
Изолирующий корпуc из пенополипропилена
Арт. №
DN
d, ø
G
d1, ø
d2, ø
L
L1
l
Z
K
[мм]
["]
[мм]
[мм]
[см]
[см]
[см]
[см]
[см]
63127
12 / 20 / 12
15
3/4
15
15
8
30
2,5
2
17
63128
15 / 20 / 15
18
3/4
18
15
9,4
30
2,5
2,7
17
•
Резьбовое соединение затянуть до упора
117
Geberit Mapress из меди
Geberit Mapress из меди
Тройники для систем отопления

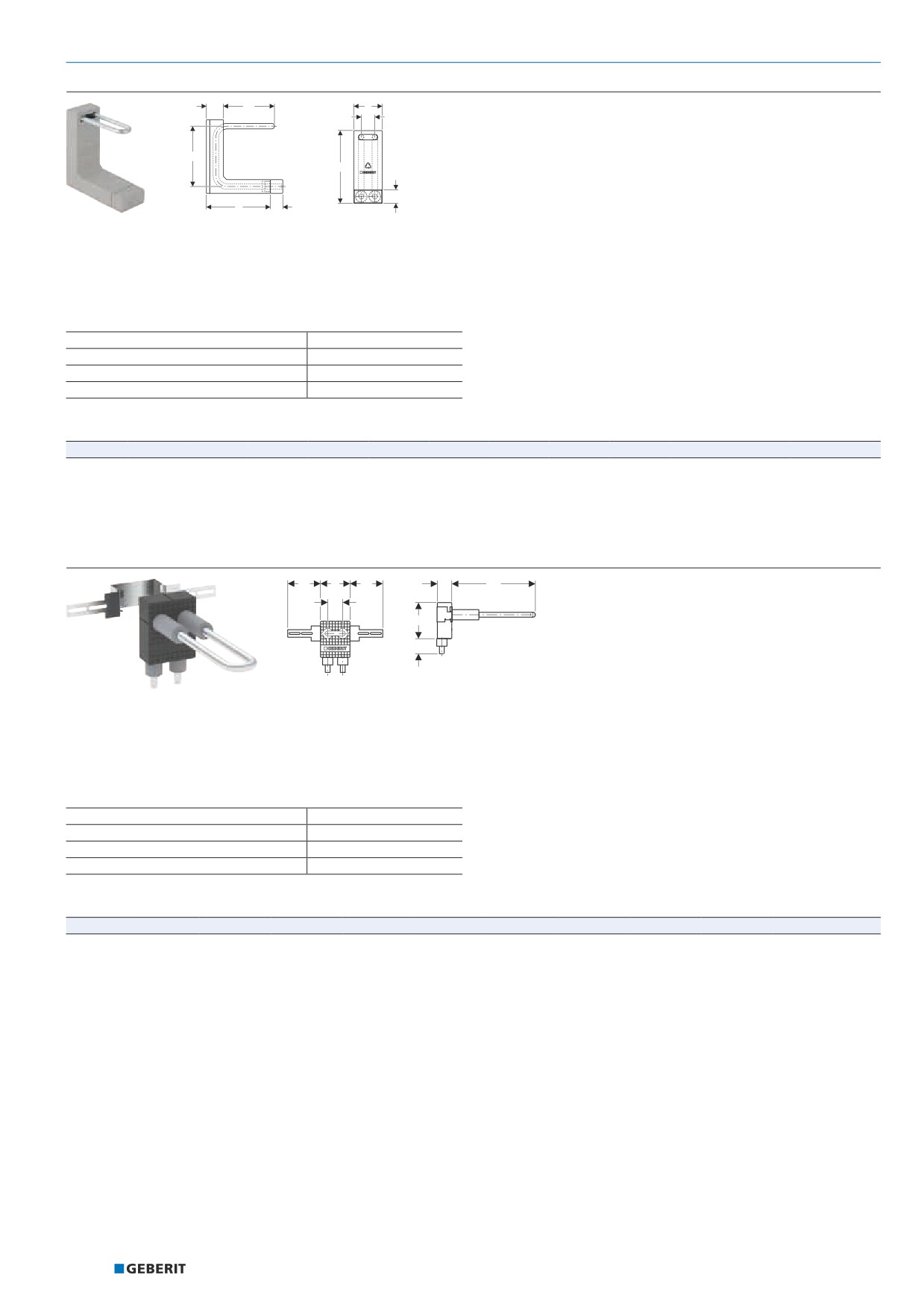

Соединитель для труб Geberit Mapress, тип С
/
/
%
$'
K
+
G
+
/
O
Применение
Характеристики
•
Подходит исключительно для систем отопления и
•
Труба системы, никелированная по наружной стороне
охлаждения
•
Для испытания давлением без радиатора
•
Обзор возможностей применения - Geberit Mapress из меди
→ стр. 99
Технические данные
Материал
Медь
Материал изоляции
EPS
Толщина изоляции
13 мм
Теплопроводность изоляции
0,031 Вт/(м·К)
Арт. №
DN
d, ø
AD
L
L1
L2
l
B
H
H1
h
[мм]
[см]
[см]
[см]
[см]
[см]
[см]
[см]
[см]
[см]
63108
12
15
5
22,3
6,3
17,6
4,5
10,5
27
5
22
Принадлежности
•
Резьбовое соединение с цанговым кольцом Geberit под евроконус → стр. 120
Соединитель для труб Geberit Mapress, тип L
/
/
/
B
L3
$'
H
d
L2
G G
Применение
Характеристики
•
Подходит исключительно для систем отопления и
•
Труба системы, никелированная по наружной стороне
охлаждения
•
Для испытания давлением без радиатора
•
Обзор возможностей применения - Geberit Mapress из меди
Объем поставки
→ стр. 99
•
Лист крепления
Технические данные
Материал
Медь
Материал изоляции
PUR
Толщина изоляции
7 мм
Теплопроводность изоляции
0,038 Вт/(м·К)
Арт. №
DN
d, ø
AD
L
L1
L2
L3
B
H
[мм]
[см]
[см]
[см]
[см]
[см]
[см]
[см]
63109
12
15
5
10
11
5
25
5
12
Принадлежности
•
Резьбовое соединение с цанговым кольцом Geberit под евроконус → стр. 120
118
Geberit Mapress из меди
Geberit Mapress из меди
Тройники для систем отопления

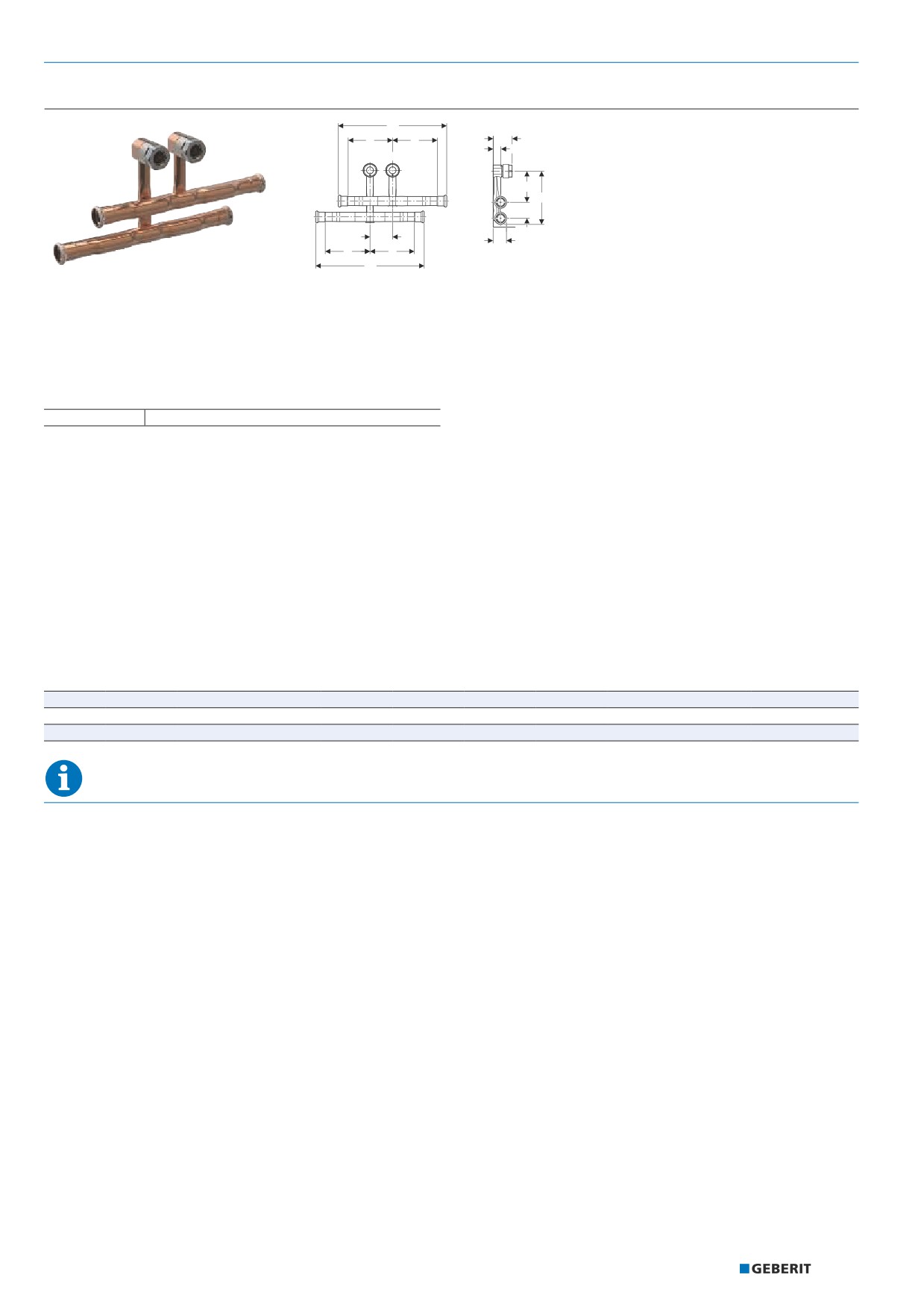

Комплект крестовин Geberit Mapress из меди для подключения радиатора к подающему и
обратному трубопроводу, с резьбовым соединением с цанговым кольцом под евроконус
=
=
=
G G
O
G
/
G
$'
/
=
=
Применение
Характеристики
•
Для прокладки труб вдоль плинтуса
•
Индикатор обжима
•
Подходит исключительно для систем отопления и
•
Дает течь в неопрессованном состоянии
охлаждения
•
Допустимо изменение направления потоков подающего и
•
Обзор возможностей применения - Geberit Mapress из меди
обратного
→ стр. 99
•
Покрытый медью снаружи
•
Уплотнительное кольцо из CIIR, черное
Технические данные
•
Раструб с прозрачной защитной заглушкой
Материал
Нелегированная сталь 1.0034 E195 (EN 10305)
•
Резьбовое соединение с цанговым кольцом для труб
системы Geberit Mapress из нержавеющей стали 1.4401
•
Резьбовое соединение с цанговым кольцом для труб
системы Geberit Mapress из углеродистой стали
•
Резьбовое соединение с цанговым кольцом для медных
труб без покрытия, никелированных и хромированных
•
Монтаж полностью перед стеной
Объем поставки
•
Присоединительный тройник с соединительным элементом
короткий
•
Присоединительный тройник с соединительным элементом
длинный
•
2 резьбовых соединения с цанговым кольцом под
евроконус G 3/4“
Арт. №
DN
d, ø
d1, ø
AD
L
L1
l1
Z
Z1
[мм]
[мм]
[см]
[см]
[см]
[см]
[см]
[см]
24055
12
15
15
5
2,7
12,6
6,8
10
1,7
24056
15 / 12
18
15
5
2,9
12,7
6,8
10
1,7
24057
20 / 12
22
15
5
3,3
13
6,8
9,9
1,7
•
Резьбовое соединение затянуть до упора
119
Geberit Mapress из меди
Принадлежности к Geberit Mapress из меди

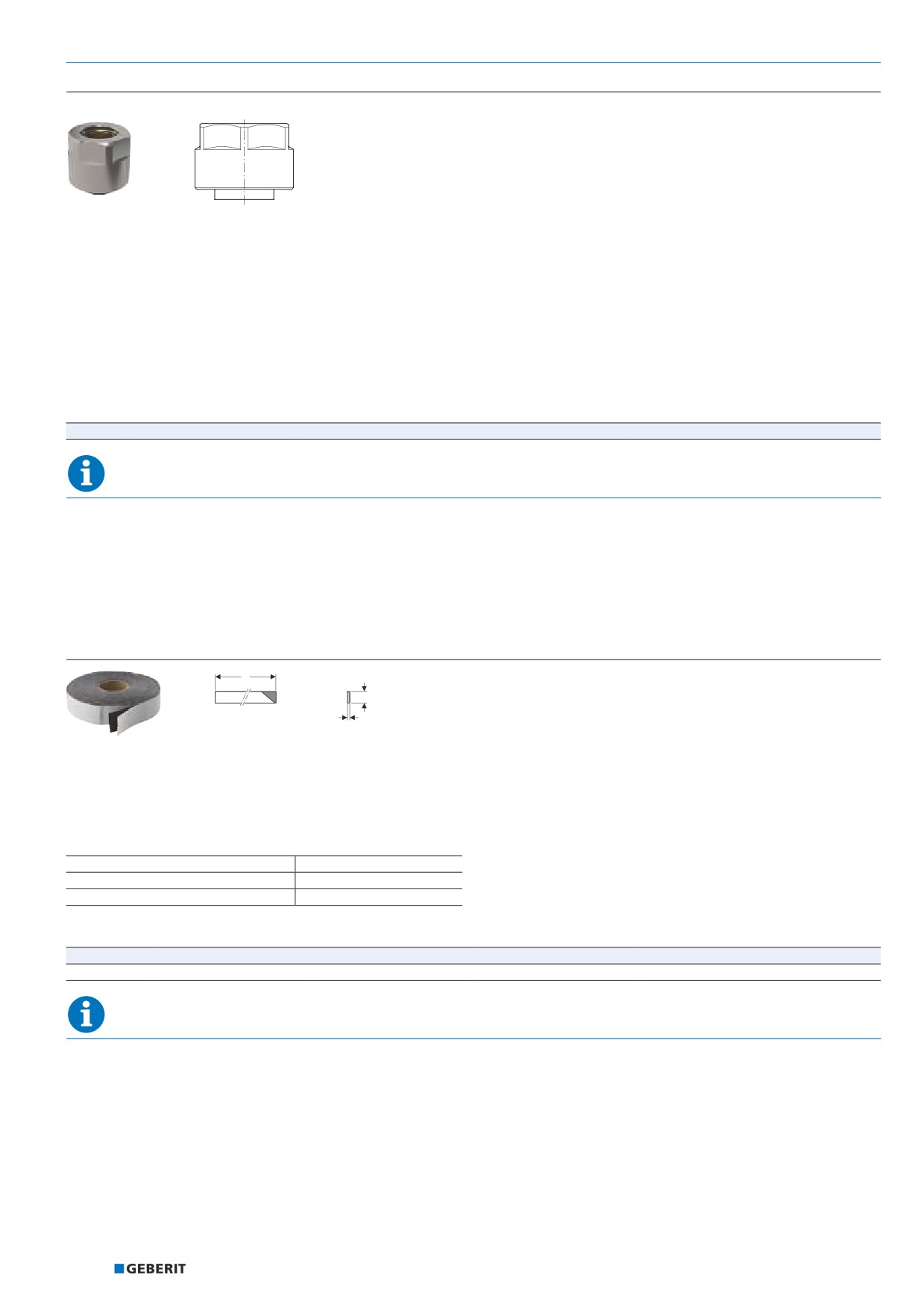

Уплотняющие прокладки для труб и фитингов
Резьбовое соединение с цанговым кольцом Geberit под евроконус
G
Применение
Характеристики
•
Для труб системы Geberit Mapress из нержавеющей стали
•
Входной ниппель
1.4401
•
Уплотнение из EPDM
•
Для труб системы Geberit Mapress из углеродистой стали
•
Накидная гайка из латуни, никелированная
•
Для медных труб без покрытия, никелированных и
хромированных
•
Для системы отопления и охлаждения
•
Обзор возможностей применения - Geberit Mapress из меди
→ стр. 99
Арт. №
DN
d, ø
G
[мм]
["]
25073
12 / 20
15
3/4
•
Резьбовое соединение затянуть до упора
Принадлежности к Geberit Mapress из меди
Уплотняющие прокладки для труб и фитингов
Изолирующая лента для влажных зон Geberit
/
%
V
Применение
Характеристики
•
Для защиты труб и фитингов системы Geberit Mapress от
•
Стойкий к ультрафиолетовым лучам
внешней коррозии
•
Черный
•
Для защиты труб и фитингов системы Geberit Volex от
внешней коррозии
Технические данные
Температура установки
-10 - +50 °C
Термостойкость
-60 - +100 °C
Материал
IIR
Арт. №
s
L
B
[мм]
[м]
[см]
601.813.00.1
1
12,5
3
601.815.00.1
1
12,5
5
•
Установить после проверки давления
120
Geberit Mapress из меди
Принадлежности к Geberit Mapress из меди
Крепления для труб
Крепления для труб

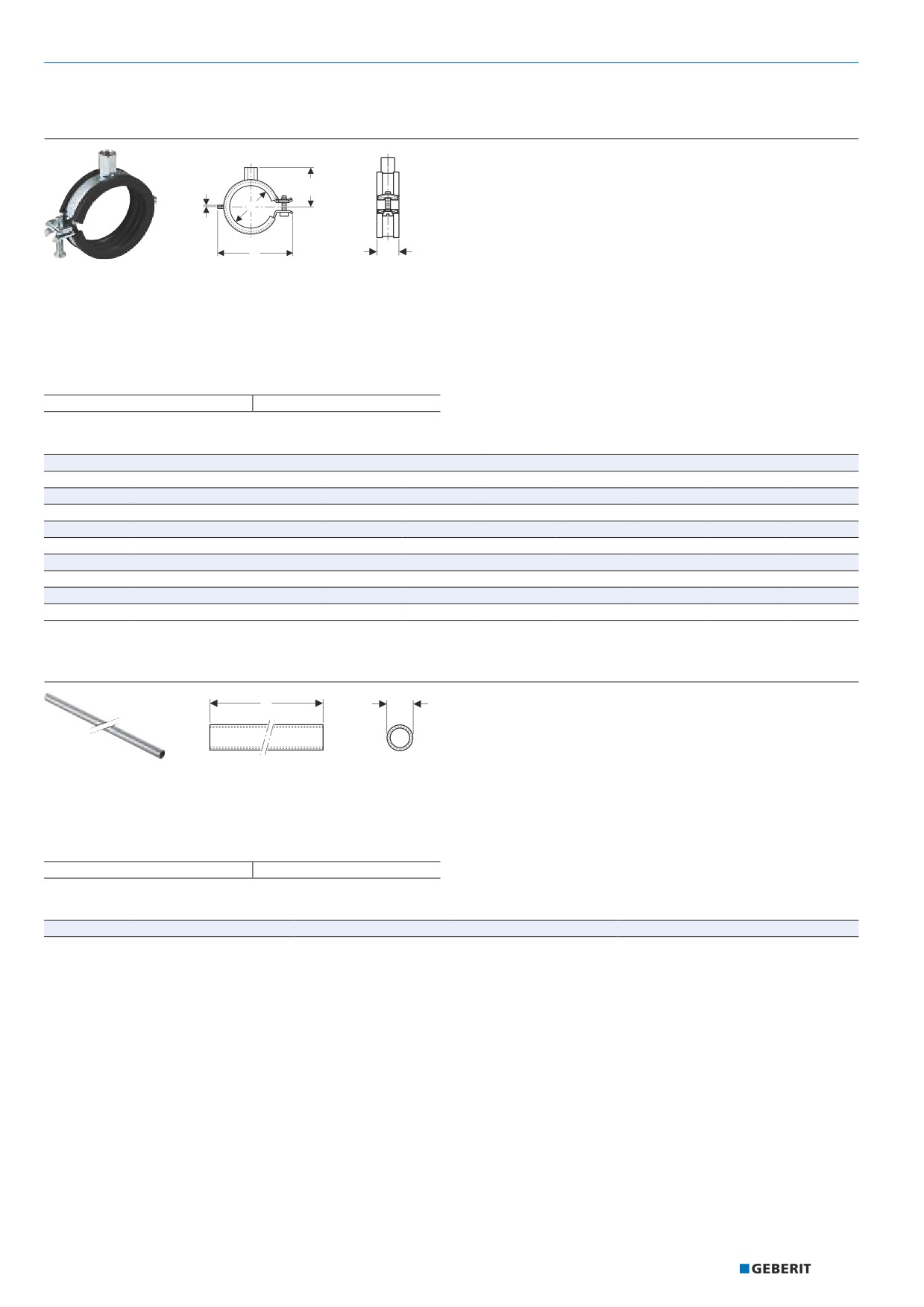

Хомут для трубы изолированный Geberit, с резьбовой муфтой M8/M10
0
V
/
GL
%
+
Применение
Характеристики
•
Для крепления труб системы Geberit Mapress
•
Быстродействующий затвор
•
Для крепления труб системы ML Geberit PushFit
•
Болт со шлицем и крестовым шлицем
•
Для крепления труб системы ML Geberit Mepla
•
Соединительная муфта, четверная приварная
•
Для крепления многослойных композитных труб системы
•
Звукоизоляция по стандарту DIN 4109
ML Geberit Volex
•
Оцинкованный
Технические данные
Материал
Сталь
Арт. №
Цвет / поверхность
M
di, ø
s
L
B
H
[мм]
[мм]
[мм]
[см]
[см]
[см]
601.851.26.1
С гальванической оцинковкой
8 / 10
15-19
1,5
3,1
5,2
2,3
601.852.26.1
С гальванической оцинковкой
8 / 10
20-24
1,5
3,4
5,6
2,3
601.853.26.1
С гальванической оцинковкой
8 / 10
25-30
1,5
3,6
6,3
2,3
601.854.26.1
С гальванической оцинковкой
8 / 10
32-37
1,5
3,9
6,8
2,3
601.855.26.1
С гальванической оцинковкой
8 / 10
40-46
2
4,3
7,6
2,3
601.857.26.1
С гальванической оцинковкой
8 / 10
54-58
2
4,8
8,9
2,3
601.858.26.1
С гальванической оцинковкой
8 / 10
63-67
2
5,5
10
2,3
601.859.26.1
С гальванической оцинковкой
8 / 10
74-80
2
6,4
11,9
2,3
601.860.26.1
С гальванической оцинковкой
8 / 10
83-91
2
6,8
13
2,3
601.861.26.1
С гальванической оцинковкой
8 / 10
108-114
2,5
8,1
15,3
2,8
Резьбовой патрубок Geberit
/
'
Применение
Характеристики
•
Для коммунально-бытовой отрасли и промышленности
•
Сквозная внутренняя резьба
•
Для закрепления хомутов Geberit на опорные площадки
•
Оцинкованный
•
Для неподвижных и скользящих опор
Технические данные
Материал
Сталь
Арт. №
G
D
L
["]
[см]
[м]
362.857.26.1
1/2
2,5
1,15
121
Geberit Mapress из меди
Принадлежности к Geberit Mapress из меди
Системные уплотнения

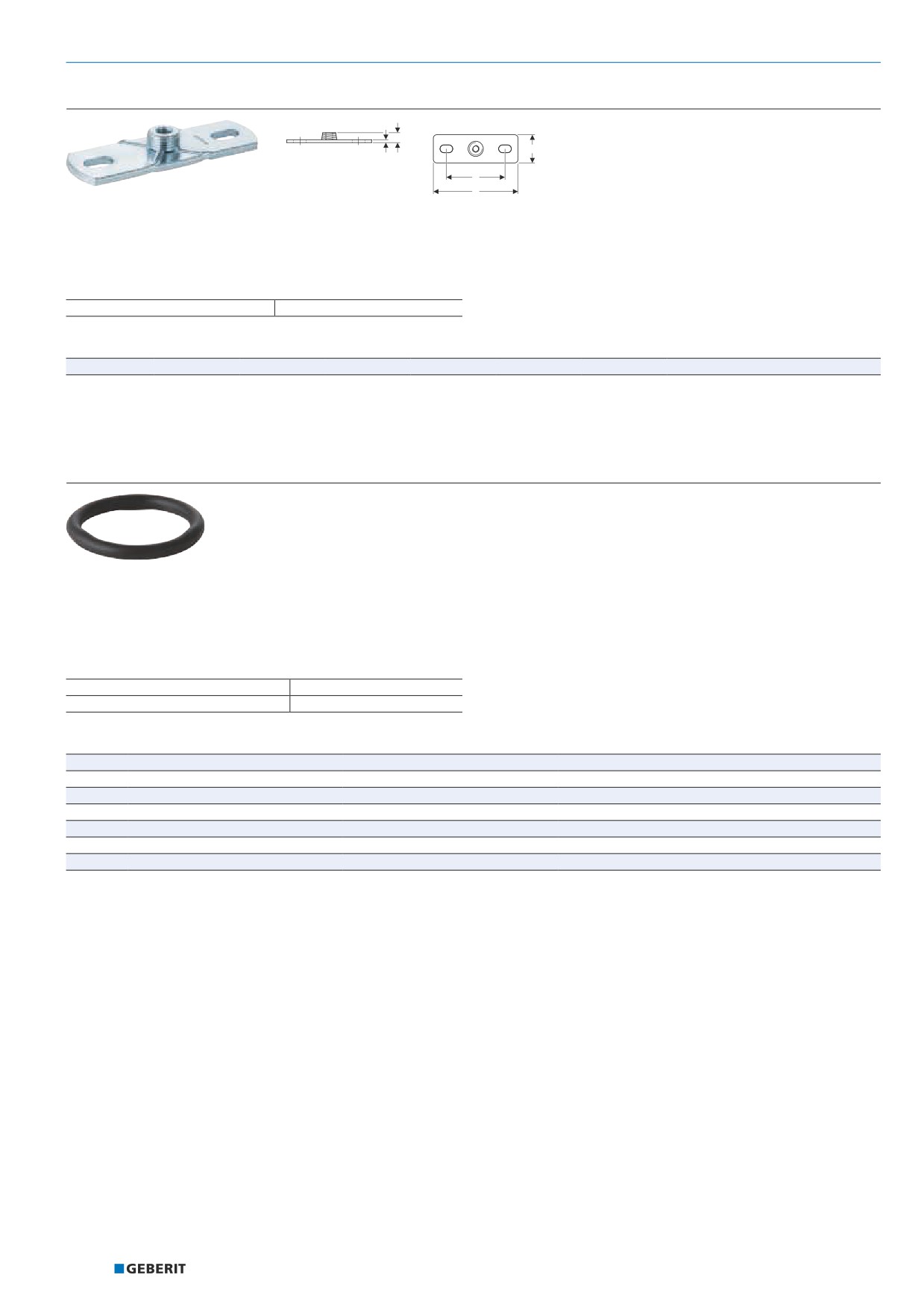

Опорная площадка Geberit прямоугольная, с двумя отверстиями, с соединительной муфтой
M10/G 1/2"
0*
K+
B
a
L
Применение
Характеристики
•
Для коммунально-бытовой отрасли и промышленности
•
Наружная резьба
•
Для закрепления хомутов на строительных конструкциях
•
Внутренняя резьба
•
Для неподвижных и скользящих опор
•
Оцинкованный
•
Две точки крепления
Технические данные
Материал
Сталь
Арт. №
G
M
a
L
B
H
h
["]
[мм]
[см]
[см]
[см]
[см]
[см]
362.851.26.1
1/2
10
8,5
12
4
1,5
0,5
Системные уплотнения
Уплотнительное кольцо Geberit Mapress, CIIR, черное
Применение
Характеристики
•
Для коммунально-бытовой отрасли, промышленности и
•
Без веществ, разрушающих ЛКП
кораблестроения
•
Обзор возможностей применения - Geberit Mapress из меди
→ стр. 99
Технические данные
Рабочая температура
-30 - +120 °C
Материал
CIIR
Арт. №
DN
d, ø
[мм]
90402
12
15
90403
15
18
90404
20
22
90405
25
28
90406
32
35
90407
40
42
90408
50
54
122
Geberit Mapress из меди
Принадлежности к Geberit Mapress из меди
Системные уплотнения

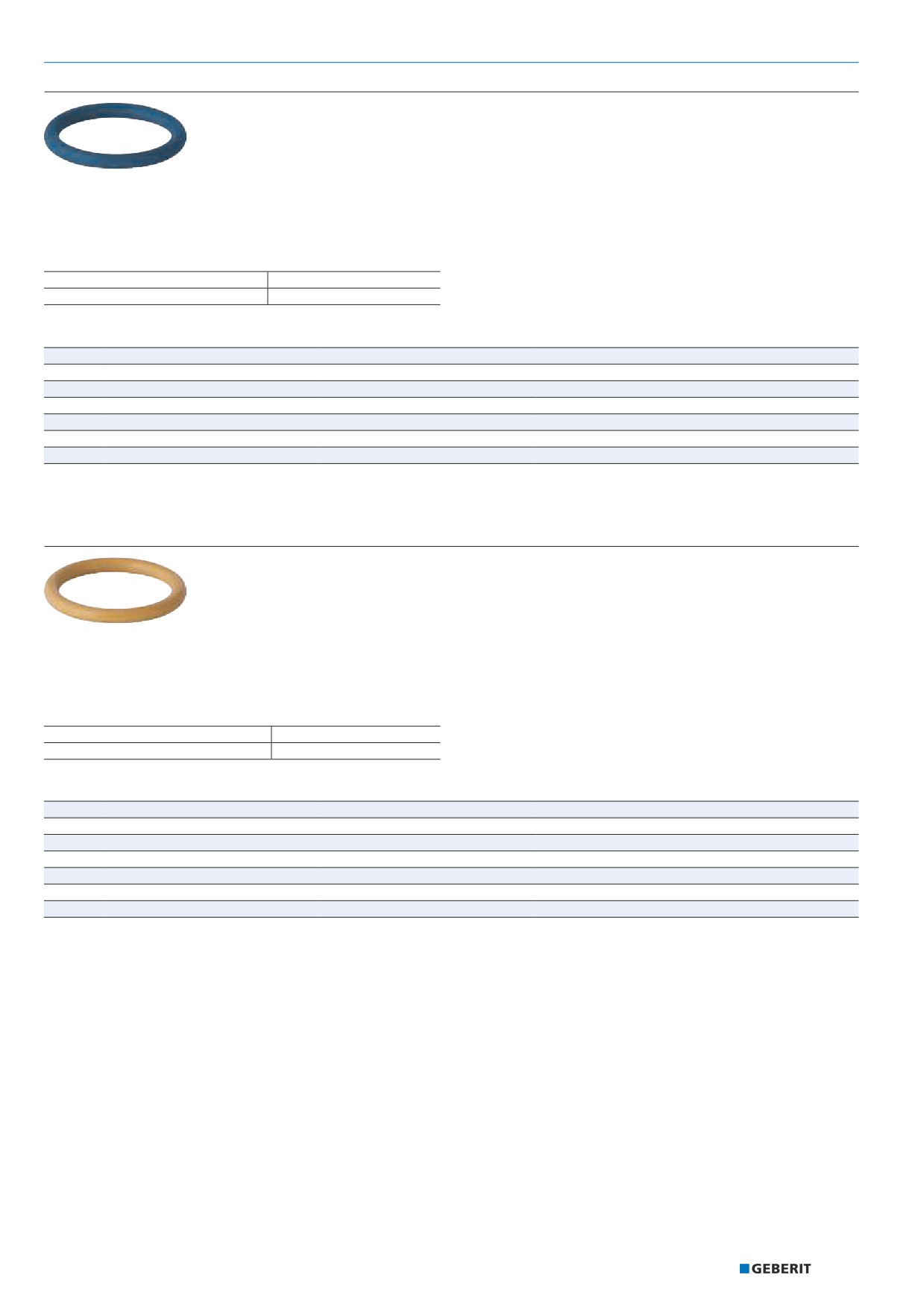

Уплотнительное кольцо Geberit Mapress, FKM, синее
Применение
Характеристики
•
Для гелиотехники, промышленности и кораблестроения
•
Без веществ, разрушающих ЛКП
•
Обзор возможностей применения - Geberit Mapress из меди
→ стр. 99
Технические данные
Рабочая температура
-30 - +180 °C
Материал
FKM
Арт. №
DN
d, ø
[мм]
90882
12
15
90883
15
18
90884
20
22
90885
25
28
90886
32
35
90887
40
42
90888
50
54
Уплотнительное кольцо Geberit Mapress, HNBR, желтый
Применение
•
Для природных и сжиженных газов
•
Обзор возможностей применения - Geberit Mapress из меди
→ стр. 99
Технические данные
Рабочая температура
-20 - +70 °C
Материал
HNBR
Арт. №
DN
d, ø
[мм]
90452
12
15
90453
15
18
90454
20
22
90455
25
28
90456
32
35
90457
40
42
90458
50
54
123
Geberit Mapress из меди
Принадлежности к Geberit Mapress из меди
Системные уплотнения

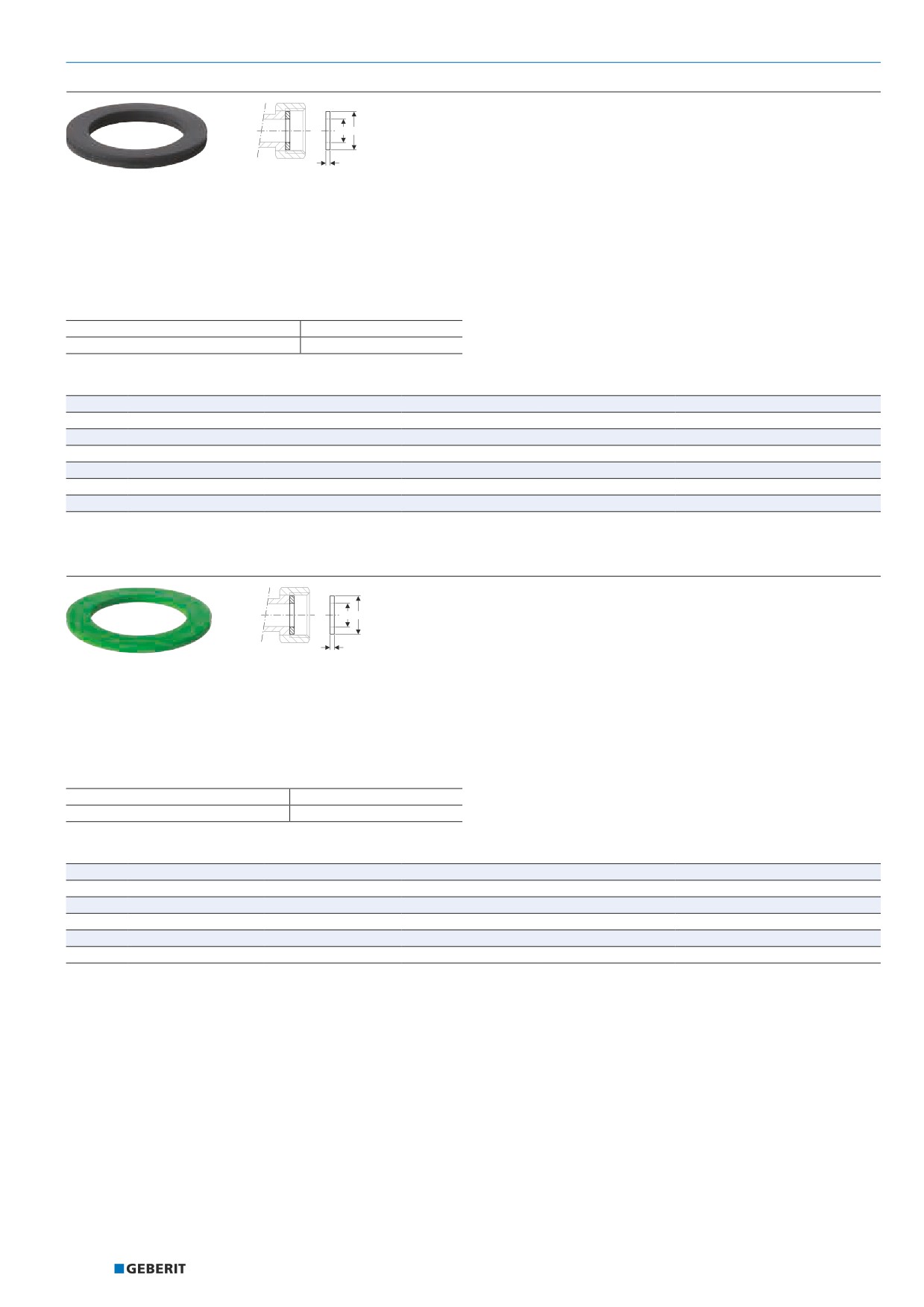

Уплотнительная прокладка Geberit Mapress EPDM черная
GL GD
V
Применение
•
Для коммунально-бытовой отрасли, промышленности и
кораблестроения
•
Для резьбовых соединений Geberit Mapress с
уплотнительными прокладками
•
Обзор возможностей применения - Geberit Mapress из меди
→ стр. 99
Технические данные
Рабочая температура
0-100 °C
Материал
ЭПДМ
Арт. №
G
da
di, ø
s
["]
[мм]
[мм]
[мм]
90080
1/2
18
10
2
90081
3/4
24
13
2
90082
1
30
19,6
2
90083
1 1/4
39
25,6
2
90084
1 1/2
45
32
2
90085
1 3/4
50
39
2
90086
2 3/8
66
51
3
Уплотнительная прокладка Geberit Mapress FPM зеленая
GL GD
V
Применение
•
Для резьбовых соединений Geberit Mapress с
уплотнительными прокладками
•
Для гелиотехники, промышленности и кораблестроения
•
Обзор возможностей применения - Geberit Mapress из меди
→ стр. 99
Технические данные
Рабочая температура
-30 - +180 °C
Материал
FPM
Арт. №
G
da
di, ø
s
["]
[мм]
[мм]
[мм]
90092
3/4
24
13
2
90094
1
30
19,6
2
90095
1 1/4
39
25,6
2
90096
1 1/2
45
32
2
90097
1 3/4
50
39
2
90098
2 3/8
66
51
2
124
Geberit Mapress из меди
Принадлежности к Geberit Mapress из меди
Комплект болтов для фланцевых соединений

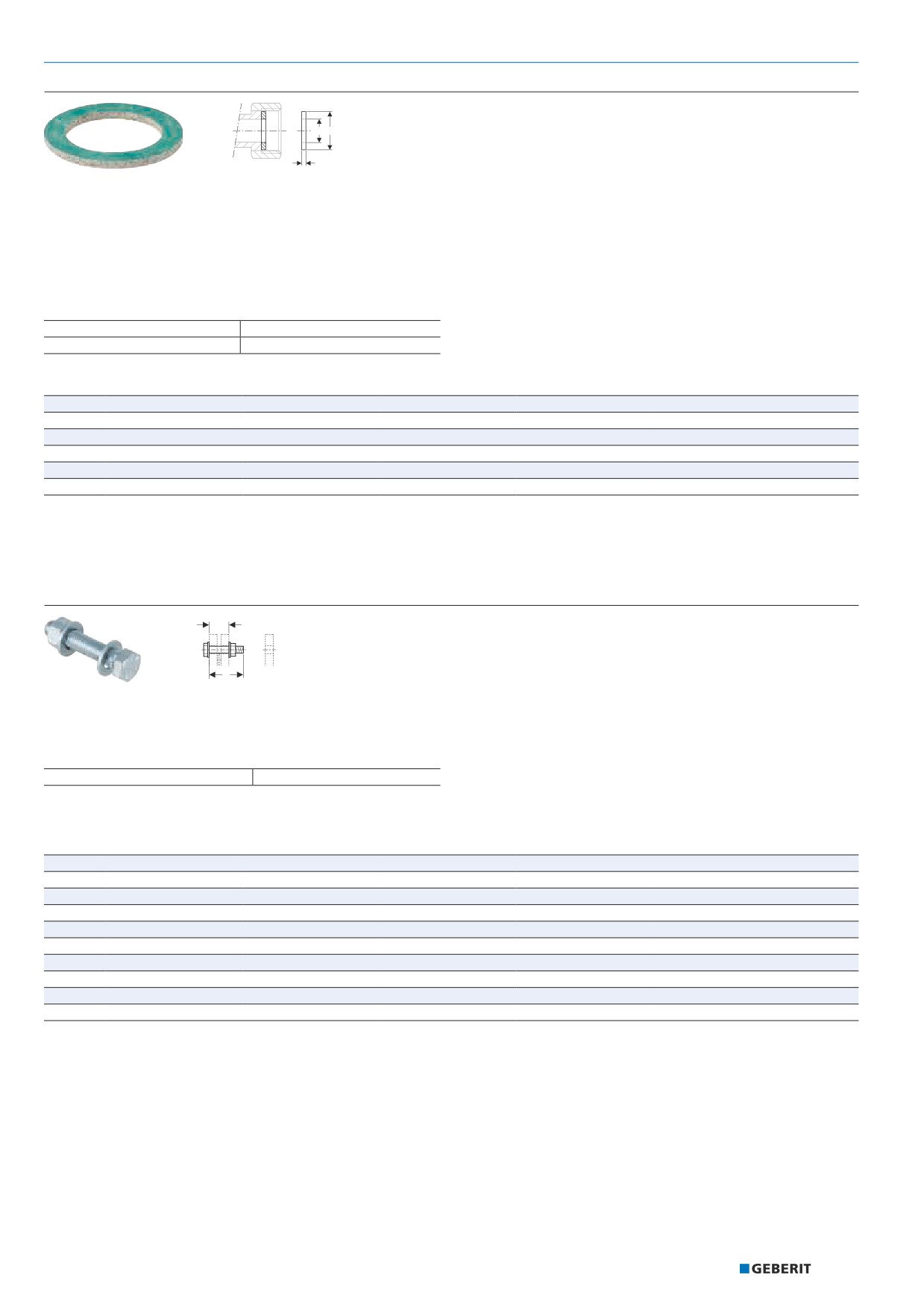

Уплотнительная прокладка Geberit Mapress Centellen® HD WS 3822
GL GD
V
Применение
•
Для коммунально-бытовой отрасли, промышленности и
кораблестроения
•
Для резьбовых соединений Geberit Mapress с
уплотнительными прокладками
•
Обзор возможностей применения - Geberit Mapress из меди
→ стр. 99
Технические данные
Рабочая температура
-20 - +155 °C
Материал
Centellen® HD WS 3822
Арт. №
G
da
di, ø
s
["]
[мм]
[мм]
[мм]
90072
3/4
24
13
2
90074
1
30
19,6
2
90075
1 1/4
39
25,6
2
90076
1 1/2
45
32
2
90077
1 3/4
50
39
2
90078
2 3/8
66
51
3
Комплект болтов для фланцевых соединений
Комплект болтов Geberit для фланцев, из оцинкованной стали
O.
0
P
/
Применение
Характеристики
•
Для фланцев из углеродистой стали, красной латуни и
•
Оцинкованный
латуни
•
Класс прочности 8.8, EN 20898-2
Технические данные
Объем поставки
Материал
Сталь
•
Болт
•
2 подкладных шайбы
•
Гайка
Арт. №
M
m
L
lK
[мм]
[мм]
[см]
[см]
91064
10
11
4,5
3,1
91065
10
11
5
3,6
91066
12
14
5
3
91067
12
14
5,5
3,5
91068
12
14
6
4
91069
16
18
5,5
3,3
91070
16
18
6
3,8
91071
16
18
6,5
4,3
91072
16
18
7
4,8
91073
16
18
8
5,8
125
содержание .. 10 11 12 13 ..
