Geberit Mapress из нержавеющей стали
Geberit Mapress из нержавеющей стали, газ
Заглушки

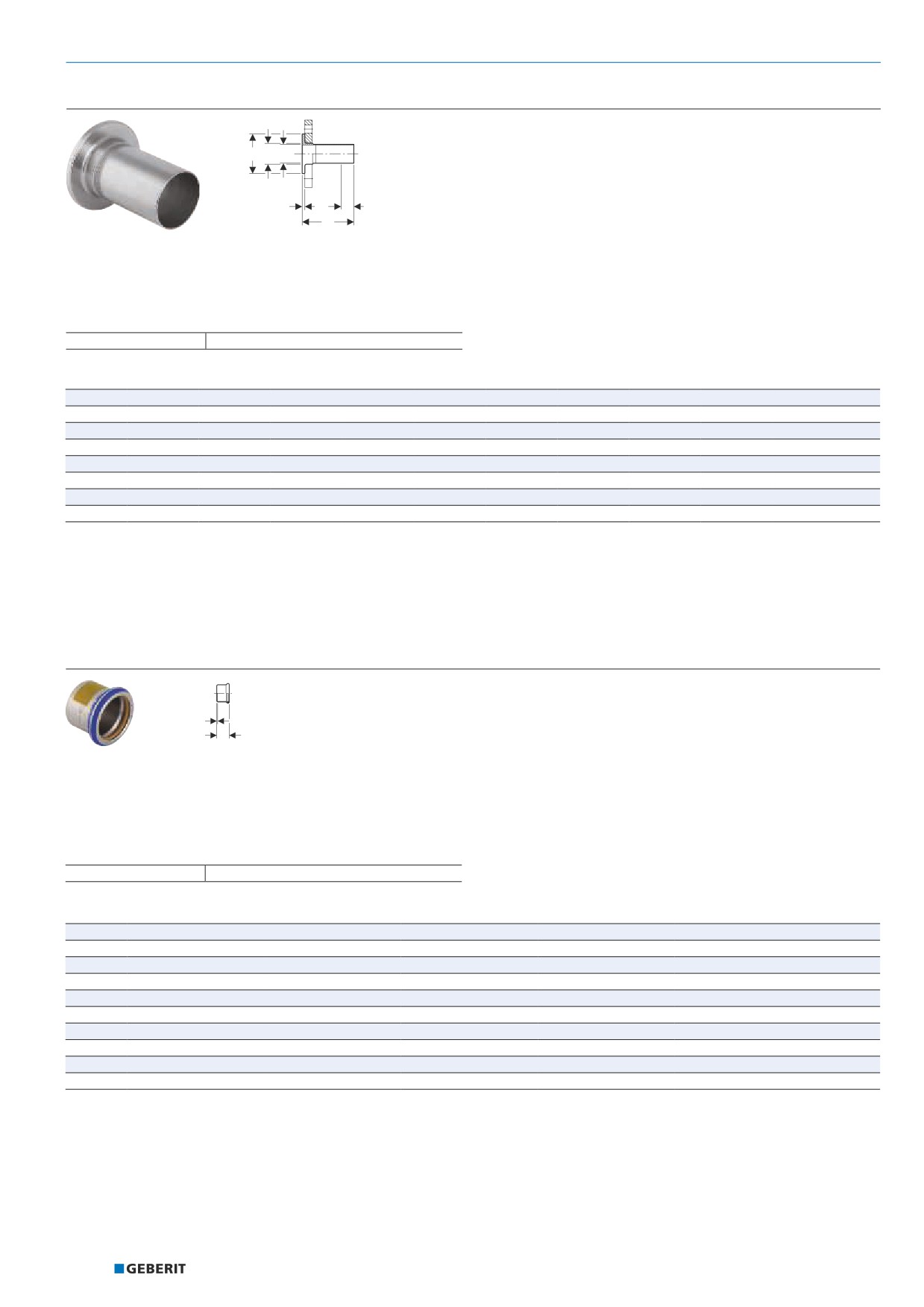

Буртик с гладким концом Geberit Mapress из нержавеющей стали, для свободного фланца PN
10/16 (газ)
' GD GL
G
K
+
Применение
Характеристики
•
Для природных и сжиженных газов
•
Без веществ, разрушающих ЛКП
•
Обзор возможностей применения - Geberit Mapress из
•
Подходит к свободному фланцу по EN 1092-1, фланец типа 02
нержавеющей стали для газообразных сред → стр. 8
Технические данные
Материал
Сталь CrNiMo 1.4401 (EN 10088)
Арт. №
DN
d, ø
da
di, ø
D
H
h
K
PN
[мм]
[мм]
[мм]
[см]
[см]
[см]
[см]
[бар]
36141
20
22
27
19,6
5,8
13,5
0,6
3,5
10 / 16
36142
25
28
32
25,6
6,8
13,5
0,6
3,7
10 / 16
36143
32
35
40
32
7,8
13,5
0,6
2,5
10 / 16
36144
40
42
47
39
8,8
13,5
0,6
0
10 / 16
36145
50
54
59
51
10,2
13,5
0,8
0
10 / 16
36146
65
76,1
78
72,1
12,2
13,5
0,8
0
10 / 16
36147
80
88,9
91
84,9
13,8
13,5
1
0
10 / 16
36148
100
108
110
104
15,8
13,5
1
0
10 / 16
Заказывается дополнительно
•
Свободный фланец
Заглушки
Заглушка Geberit Mapress из нержавеющей стали (газ)
G
=
/
Применение
Характеристики
•
Для природных и сжиженных газов
•
Индикатор обжима
•
Для долговечной герметизации концов трубы
•
Нанесена желтая маркировка
•
Обзор возможностей применения - Geberit Mapress из
•
Уплотнительное кольцо из HNBR, желтое
нержавеющей стали для газообразных сред → стр. 8
•
Раструб с желтой защитной заглушкой
Технические данные
Материал
Сталь CrNiMo 1.4401 (EN 10088)
Арт. №
DN
d, ø
L
Z
[мм]
[см]
[см]
34462
12
15
2,3
0,3
34463
15
18
2,3
0,3
34464
20
22
2,4
0,3
34465
25
28
2,6
0,3
34466
32
35
2,9
0,3
34467
40
42
3,3
0,3
34468
50
54
3,8
0,3
34469
65
76,1
6
0,7
34470
80
88,9
6,7
0,7
34471
100
108
8,2
0,7
52
Geberit Mapress из нержавеющей стали
Geberit Mapress из нержавеющей стали, газ
Соединительные элементы
Соединительные элементы

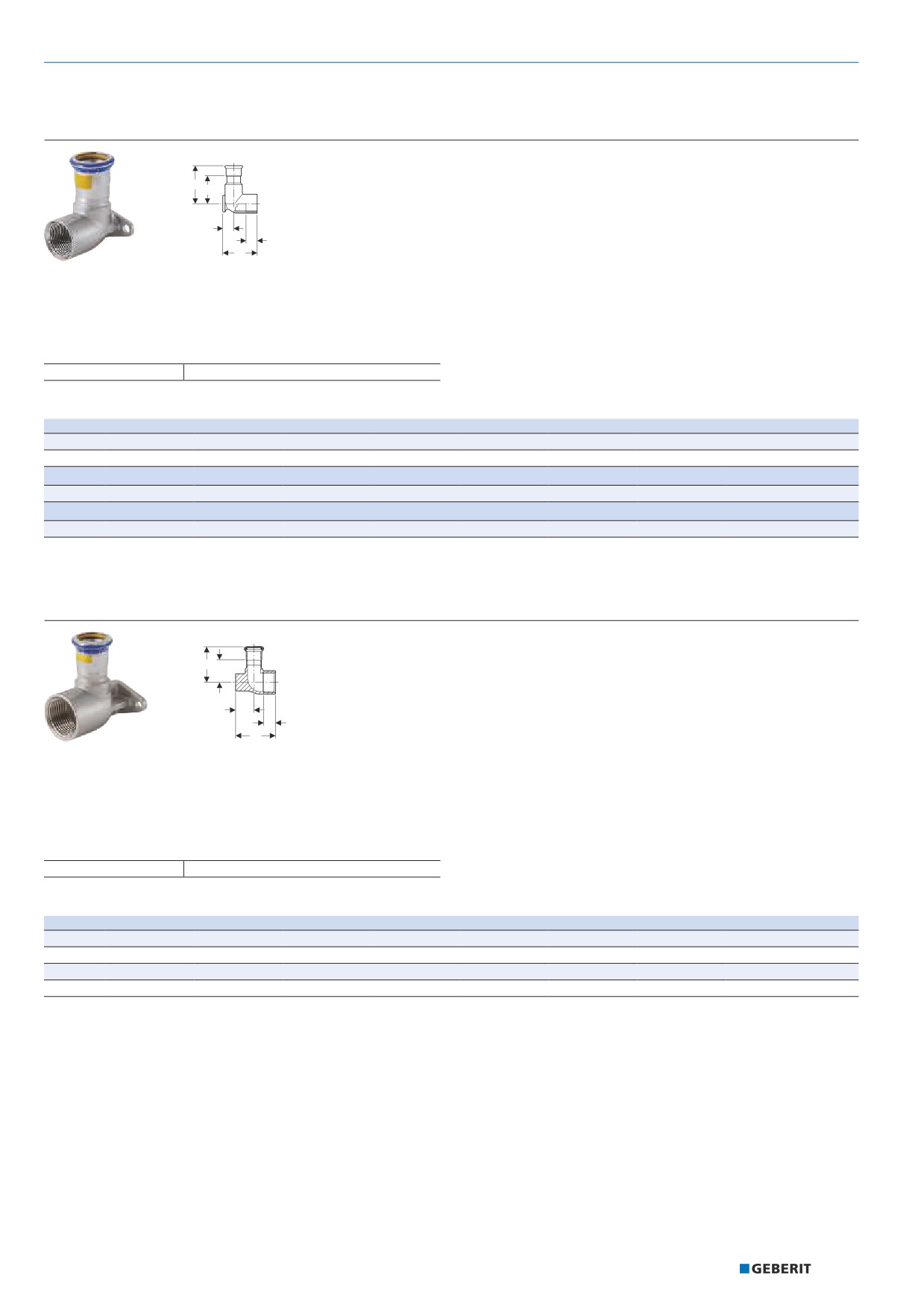

Водорозетка Geberit Mapress из нержавеющей стали 90° (газ)
G
/
=
5S
O
O
/
Применение
Характеристики
•
Для природных и сжиженных газов
•
Индикатор обжима
•
Обзор возможностей применения - Geberit Mapress из
•
Нанесена желтая маркировка
нержавеющей стали для газообразных сред → стр. 8
•
Две точки крепления
•
Уплотнительное кольцо из HNBR, желтое
Технические данные
•
Раструб с желтой защитной заглушкой
Материал
Сталь CrNiMo 1.4401 (EN 10088)
Арт. №
DN
d, ø
Rp
L
l
l1
Z
[мм]
["]
[см]
[см]
[см]
[см]
L1 / Длина: 4,3 см
34136
12
15
1/2
5
1,3
1,5
3
34137
15
18
1/2
5
1,3
1,5
3
L1 / Длина: 4,7 см
34139
20
22
1/2
5,4
1,7
1,6
2,9
L1 / Длина: 5,1 см
34138
20
22
3/4
5,4
1,7
1,6
3,3
Водорозетка Geberit Mapress из нержавеющей стали 90°, с уступом, круглое отверстие 50 мм
(газ)
G
/
=
5S
O
O
/
Применение
Характеристики
•
Для подключения одно- и двухтрубных газовых счетчиков
•
Индикатор обжима
•
Для природных и сжиженных газов
•
Нанесена желтая маркировка
•
Обзор возможностей применения - Geberit Mapress из
•
Уплотнительное кольцо из HNBR, желтое
нержавеющей стали для газообразных сред → стр. 8
•
Раструб с желтой защитной заглушкой
Технические данные
Материал
Сталь CrNiMo 1.4401 (EN 10088)
Арт. №
DN
d, ø
Rp
L
l
l1
Z
[мм]
["]
[см]
[см]
[см]
[см]
L1 / Длина: 6,5 см
91097
20
22
3/4
5,8
3
1,8
3,7
91099
20 / 25
22
1
5,8
3
1,9
3,7
91098
25 / 20
28
3/4
6,1
3
1,8
3,8
91100
25
28
1
6,1
3
1,9
3,8
53
Geberit Mapress из нержавеющей стали
Принадлежности к Geberit Mapress из нержавеющей стали
Уплотняющие прокладки для труб и фитингов
Принадлежности к Geberit Mapress из нержавеющей стали
Уплотняющие прокладки для труб и фитингов

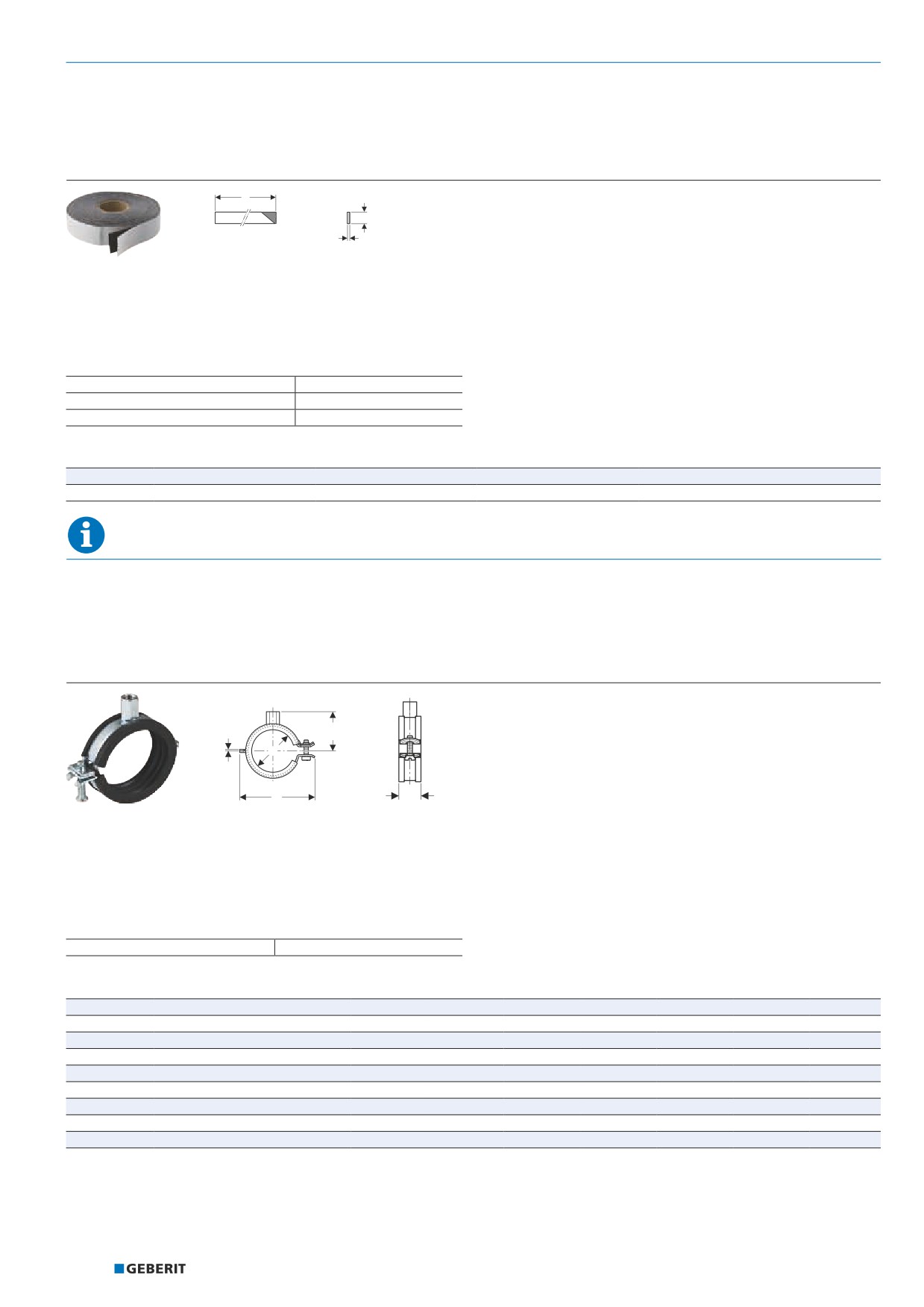

Изолирующая лента для влажных зон Geberit
/
%
V
Применение
Характеристики
•
Для защиты труб и фитингов системы Geberit Mapress от
•
Стойкий к ультрафиолетовым лучам
внешней коррозии
•
Черный
•
Для защиты труб и фитингов системы Geberit Volex от
внешней коррозии
Технические данные
Температура установки
-10 - +50 °C
Термостойкость
-60 - +100 °C
Материал
IIR
Арт. №
s
L
B
[мм]
[м]
[см]
601.813.00.1
1
12,5
3
601.815.00.1
1
12,5
5
•
Установить после проверки давления
Крепления для труб
Хомут для трубы изолированный Geberit, с резьбовой муфтой M8/M10
0
V
/
GL
%
+
Применение
Характеристики
•
Для крепления труб системы Geberit Mapress
•
Быстродействующий затвор
•
Для крепления труб системы ML Geberit PushFit
•
Болт со шлицем и крестовым шлицем
•
Для крепления труб системы ML Geberit Mepla
•
Соединительная муфта, четверная приварная
•
Для крепления многослойных композитных труб системы
•
Звукоизоляция по стандарту DIN 4109
ML Geberit Volex
•
Оцинкованный
Технические данные
Материал
Сталь
Арт. №
Цвет / поверхность
M
di, ø
s
L
B
H
[мм]
[мм]
[мм]
[см]
[см]
[см]
601.851.26.1
С гальванической оцинковкой
8 / 10
15-19
1,5
3,1
5,2
2,3
601.852.26.1
С гальванической оцинковкой
8 / 10
20-24
1,5
3,4
5,6
2,3
601.853.26.1
С гальванической оцинковкой
8 / 10
25-30
1,5
3,6
6,3
2,3
601.854.26.1
С гальванической оцинковкой
8 / 10
32-37
1,5
3,9
6,8
2,3
601.855.26.1
С гальванической оцинковкой
8 / 10
40-46
2
4,3
7,6
2,3
601.857.26.1
С гальванической оцинковкой
8 / 10
54-58
2
4,8
8,9
2,3
601.859.26.1
С гальванической оцинковкой
8 / 10
74-80
2
6,4
11,9
2,3
601.860.26.1
С гальванической оцинковкой
8 / 10
83-91
2
6,8
13
2,3
601.861.26.1
С гальванической оцинковкой
8 / 10
108-114
2,5
8,1
15,3
2,8
54
Geberit Mapress из нержавеющей стали
Принадлежности к Geberit Mapress из нержавеющей стали
Системные уплотнения
Крепления для хомутов
Применение
Характеристики
•
Для закрепления хомутов Geberit на опорные площадки
•
Оцинкованный
•
Для внутренних систем канализации
Объем поставки
•
Для закрепления подвесных конструкций Geberit Pluvia на
•
Защитное покрытие
опорные площадки
•
Для скользящих опор
Арт. №
M
L
[мм]
[см]
362.836.00.1
10
50

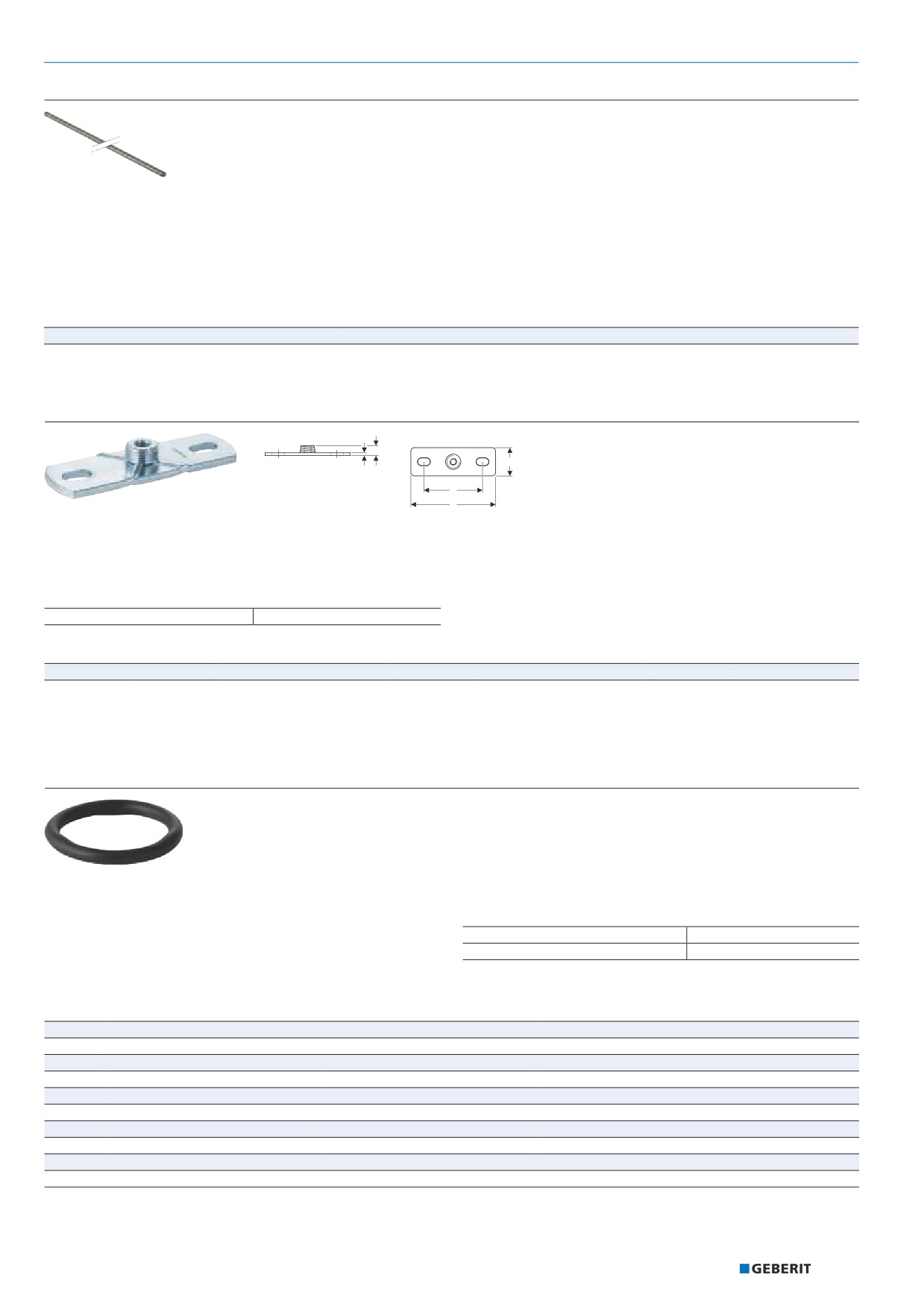

Опорная площадка Geberit прямоугольная, с двумя отверстиями, с соединительной муфтой
M10/G 1/2"
0*
K+
B
a
L
Применение
Характеристики
•
Для коммунально-бытовой отрасли и промышленности
•
Наружная резьба
•
Для закрепления хомутов на строительных конструкциях
•
Внутренняя резьба
•
Для неподвижных и скользящих опор
•
Оцинкованный
Технические данные
•
Две точки крепления
Материал
Сталь
Арт. №
G
M
a
L
B
H
h
["]
[мм]
[см]
[см]
[см]
[см]
[см]
362.851.26.1
1/2
10
8,5
12
4
1,5
0,5
Системные уплотнения

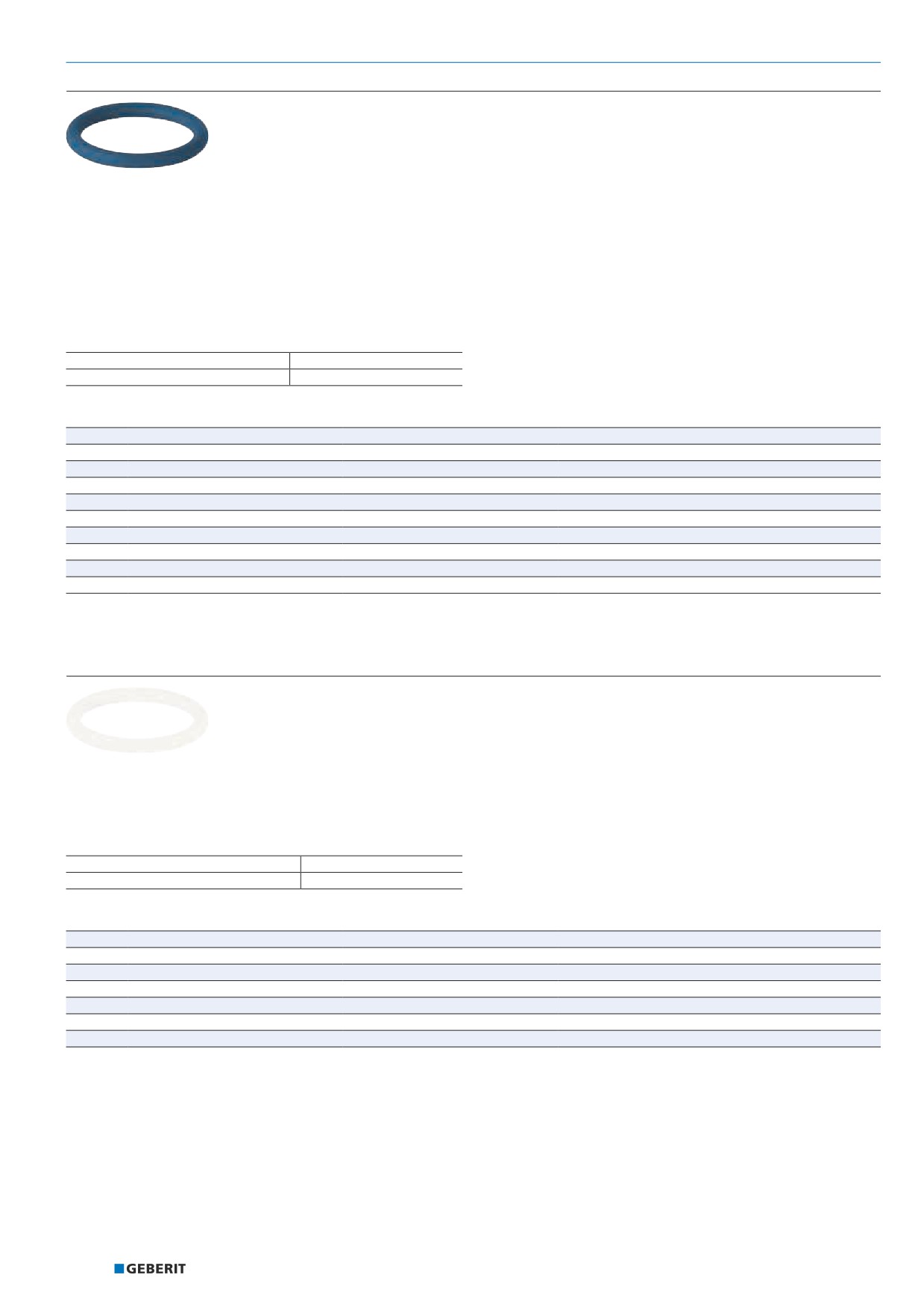

Уплотнительное кольцо Geberit Mapress, CIIR, черное
Применение
Характеристики
•
Для коммунально-бытовой отрасли, промышленности и
•
Без веществ, разрушающих ЛКП
кораблестроения
Технические данные
•
Обзор возможностей применения - Geberit Mapress из
Рабочая температура
-30 - +120 °C
нержавеющей стали для жидких сред → стр. 7
Материал
CIIR
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для газообразных сред → стр. 8
Арт. №
DN
d, ø
[мм]
90402
12
15
90403
15
18
90404
20
22
90405
25
28
90406
32
35
90407
40
42
90408
50
54
90409
65
76,1
90410
80
88,9
90411
100
108
55
Geberit Mapress из нержавеющей стали
Принадлежности к Geberit Mapress из нержавеющей стали
Системные уплотнения
Уплотнительное кольцо Geberit Mapress, FKM, синее
Применение
Характеристики
•
Для гелиотехники, промышленности и кораблестроения
•
Без веществ, разрушающих ЛКП
•
Размеры ø 76,1-108 мм исключительно для Geberit Mapress
из углеродистой стали, Geberit Mapress из нержавеющей
стали и Geberit Mapress CuNiFe
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для жидких сред → стр. 7
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для газообразных сред → стр. 8
Технические данные
Рабочая температура
-30 - +180 °C
Материал
FKM
Арт. №
DN
d, ø
[мм]
90882
12
15
90883
15
18
90884
20
22
90885
25
28
90886
32
35
90887
40
42
90888
50
54
90891
65
76,1
90892
80
88,9
90893
100
108
Уплотнительное кольцо Geberit Mapress, FKM, белое
Применение
Характеристики
•
Для насыщенного пара
•
Без веществ, разрушающих ЛКП
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для жидких сред → стр. 7
Технические данные
Рабочая температура
5-155 °C
Материал
FKM
Арт. №
DN
d, ø
[мм]
91152
12
15
91153
15
18
91154
20
22
91155
25
28
91156
32
35
91157
40
42
91158
50
54
56
Geberit Mapress из нержавеющей стали
Принадлежности к Geberit Mapress из нержавеющей стали
Системные уплотнения

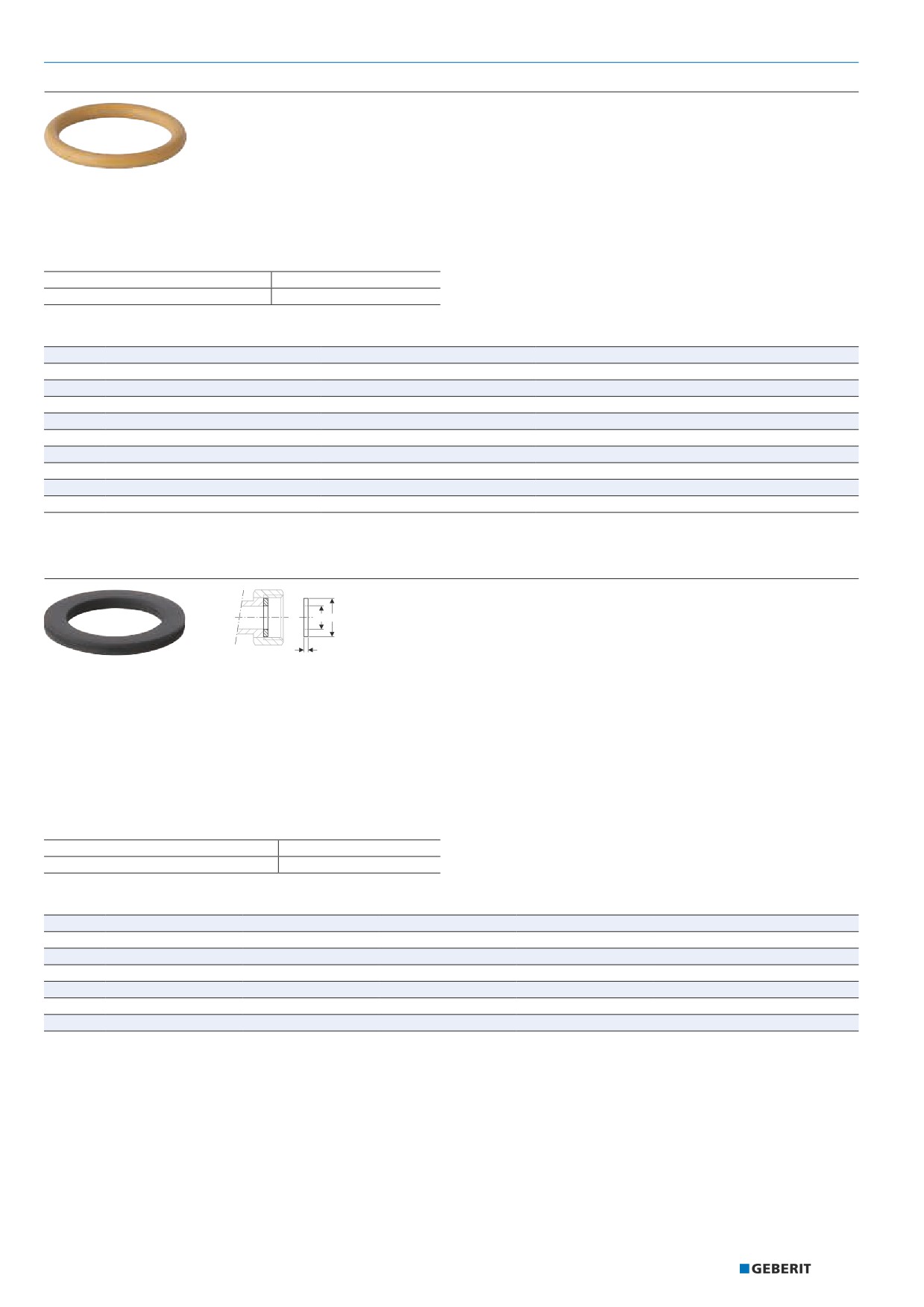

Уплотнительное кольцо Geberit Mapress, HNBR, желтый
Применение
•
Для природных и сжиженных газов
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для газообразных сред → стр. 8
Технические данные
Рабочая температура
-20 - +70 °C
Материал
HNBR
Арт. №
DN
d, ø
[мм]
90452
12
15
90453
15
18
90454
20
22
90455
25
28
90456
32
35
90457
40
42
90458
50
54
90471
65
76,1
90472
80
88,9
90473
100
108
Уплотнительная прокладка Geberit Mapress EPDM черная
GL GD
V
Применение
•
Для коммунально-бытовой отрасли, промышленности и
кораблестроения
•
Для резьбовых соединений Geberit Mapress с
уплотнительными прокладками
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для жидких сред → стр. 7
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для газообразных сред → стр. 8
Технические данные
Рабочая температура
0-100 °C
Материал
ЭПДМ
Арт. №
G
da
di, ø
s
["]
[мм]
[мм]
[мм]
90080
1/2
18
10
2
90081
3/4
24
13
2
90082
1
30
19,6
2
90083
1 1/4
39
25,6
2
90084
1 1/2
45
32
2
90085
1 3/4
50
39
2
90086
2 3/8
66
51
3
57
Geberit Mapress из нержавеющей стали
Принадлежности к Geberit Mapress из нержавеющей стали
Системные уплотнения

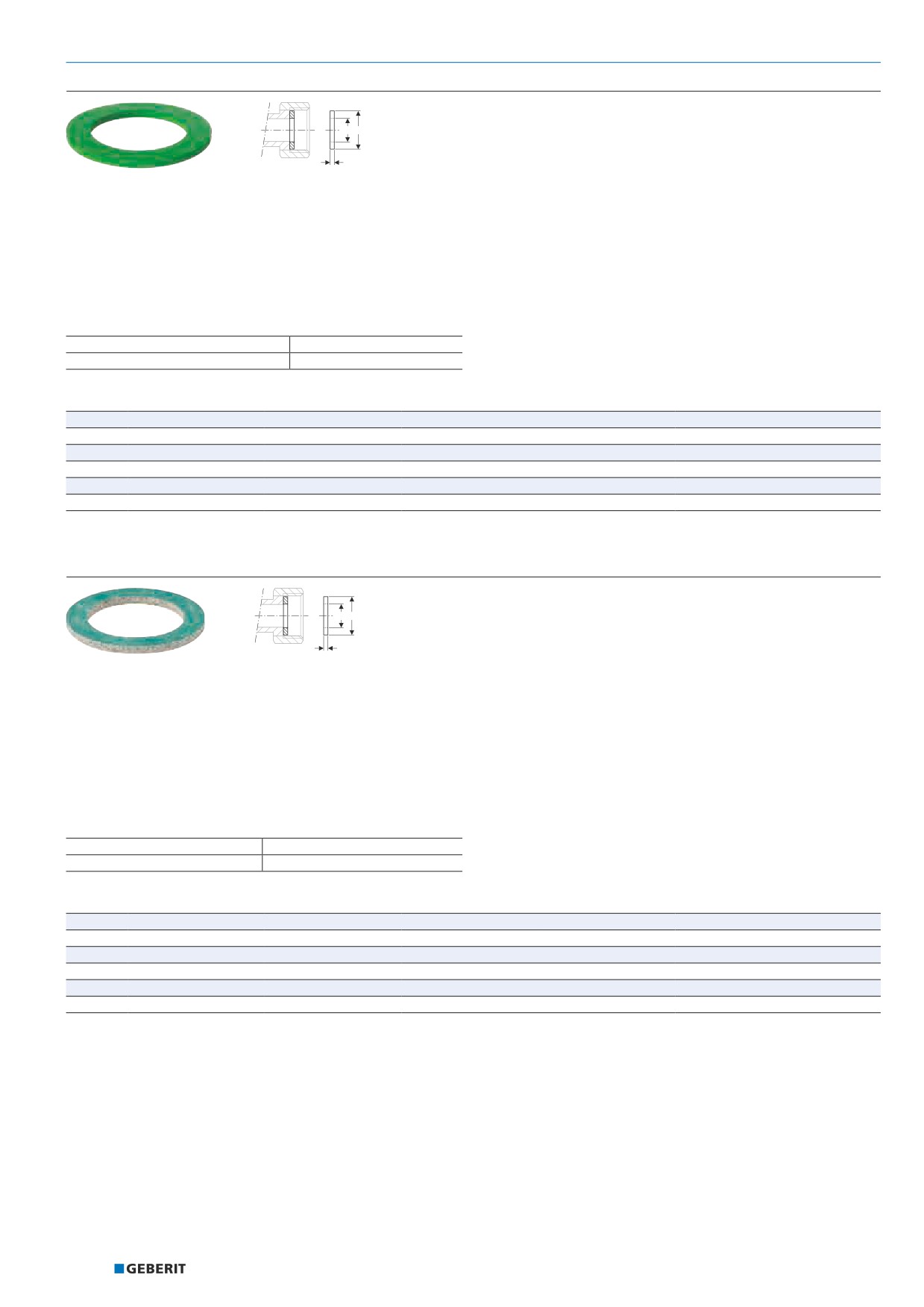

Уплотнительная прокладка Geberit Mapress FPM зеленая
GL GD
V
Применение
•
Для резьбовых соединений Geberit Mapress с
уплотнительными прокладками
•
Для гелиотехники, промышленности и кораблестроения
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для жидких сред → стр. 7
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для газообразных сред → стр. 8
Технические данные
Рабочая температура
-30 - +180 °C
Материал
FPM
Арт. №
G
da
di, ø
s
["]
[мм]
[мм]
[мм]
90092
3/4
24
13
2
90094
1
30
19,6
2
90095
1 1/4
39
25,6
2
90096
1 1/2
45
32
2
90097
1 3/4
50
39
2
90098
2 3/8
66
51
2
Уплотнительная прокладка Geberit Mapress Centellen® HD WS 3822
GL GD
V
Применение
•
Для коммунально-бытовой отрасли, промышленности и
кораблестроения
•
Для резьбовых соединений Geberit Mapress с
уплотнительными прокладками
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для жидких сред → стр. 7
•
Обзор возможностей применения - Geberit Mapress из
нержавеющей стали для газообразных сред → стр. 8
Технические данные
Рабочая температура
-20 - +155 °C
Материал
Centellen® HD WS 3822
Арт. №
G
da
di, ø
s
["]
[мм]
[мм]
[мм]
90072
3/4
24
13
2
90074
1
30
19,6
2
90075
1 1/4
39
25,6
2
90076
1 1/2
45
32
2
90077
1 3/4
50
39
2
90078
2 3/8
66
51
3
58
Geberit Mapress из углеродистой стали
Geberit Mapress из
углеродистой стали
Изменение размеров Geberit Mapress из углеродистой стали 2020
62
Обзор возможностей применения - Geberit Mapress из углеродистой стали
63
Geberit Mapress из углеродистой стали
64
Трубы 1.0034
64
Трубы 1.0215
66
Муфты
67
Переходы
68
Отводы
69
Тройники
71
Крестовины двухплоскостные
74
Переходники неразборные
75
Переходники и соединения, разборные
80
Компенсаторы
84
Заглушки
85
Тройники для систем отопления
85
Соединительные элементы для отопления
86
Принадлежности к Geberit Mapress из углеродистой стали
90
Уплотняющие прокладки для труб и фитингов
90
Крепления для труб
91
Системные уплотнения
92
Комплект болтов для фланцевых соединений
94
61
Geberit Mapress из углеродистой стали
Обзор возможностей применения - Geberit Mapress из углеродистой стали
Геберит Россия, По состоянию: март 2020
Трубы
Максимальное рабочее
Углеродистая сталь
Применение
Рабочая температура
Углеродистая сталь
давление
Углеродистая сталь с
с внутренним и
с внешним цинковым
покрытием PP
наружным цинковым
покрытием
покрытием
Жидкие среды
Для воды отопления
0-100 °C
16 бар/1600 кПа
94)
94)
Для охлаждающей воды без антифриза
0-100 °C
16 бар/1600 кПа
94)
94)
Для охлаждающей воды с антифризом
-30 - +120 °C
16 бар/1600 кПа
94)
94)
Для воды центрального отопления ≤ 120 °C
0-120 °C
16 бар/1600 кПа
94)
Для воды центрального отопления ≤ 140 °C
0-140 °C
16 бар/1600 кПа
94)
Для воды в системах пожаротушения
0-70 °C
16 бар/1600 кПа
9
(водозаполненных)
16/12/10 бар
Для спринклеров (водозаполненные системы) 0-70 °C
97)
1600/1200/1000 кПа
Для теплоносителей (солнечных)
-25 - +220 °C3)
10 бар /1000 кПа
94)
Для минеральных и смазочных масел
По запросу
По запросу
9
Для топлива (например, дизельного)
По запросу
По запросу
9
Газообразные среды
25/16/12 бар
Для сжатого воздуха (класс чистоты масла 3) 1)0-100 °C
95)
95)
95)
2500/1600/1200 кПа
Для сжатого воздуха (класс чистоты масла
25/16/12 бар
0-100 °C
95)
95)
95)
3-4) 2)
2500/1600/1200 кПа
Для инертных газов (например, азот)
По запросу
По запросу
96)
9 Заявка в целом утверждается, если удовлетворены определенные дополнительные требования, о которых говорится в примечаниях
1) Класс чистоты масла согласно ISO 8573-1:2010E; Подробнее о влажности и частицах см. техническую информацию «Трубопроводы Geberit для пневматических систем»
3) Срок службы при остановленном коллекторе: 200 часов в год при 180 °C, 60 часов в год при 200 °C; полный срок службы 500 ч при 220 °C
4) Только закрытые системы
5) 25 бар/2500 кПа для d12-28 мм, 16 бар/1600 кПа для д. 35-54 мм, 12 бар/1200 кПа для d66,7-108 мм
6) После утверждения компанией Geberit
7) 16 бар/1600 кПа для d22-54 мм, 12 бар/1200 кПа для d66,7-76,1 мм, 10 бар/1000 кПа для d88,9-108 мм, при условии, что значение испытательного давления, которому
подвергается система перед сдачей в эксплуатацию не превышает значения с коэффициентом 4,00 от максимального рабочего давления
8) Использовать только утвержденные производителем ингибиторы
9) Использовать только утвержденные производителем антифризы
•
Для каждого применения должны соблюдаться условия эксплуатации, указанные в соответствующих разрешениях,
стандартах и технических регламентах. Они могут отличаться от вышеупомянутой информации.
Изменение размеров Geberit Mapress из углеродистой стали 2020
Геберит Россия, По состоянию: март 2020
DN
d, ø
L
L1
L2
H
H1
K
K1
20402
12
15 мм
5.9 см
12.9 см
0.0 см
7.0 см
20403
15
18 мм
6.1 см
13.3 см
0.0 см
7.2 см
Отвод Geberit Mapress из
20404
20
22 мм
7.0 см
14.2 см
0.0 см
7.2 см
углеродистой стали 90°, с
20405
25
28 мм
7.9 см
15.5 см
0.0 см
7.6 см
гладкими концевиками
20406
32
35 мм
7.7 см
15.4 см
0.0 см
7.7 см
20407
40
42 мм
9.0 см
18.0 см
0.0 см
9.0 см
20408
50
54 мм
11.1 см
20.5 см
0.0 см
9.4 см
20801
10
12 мм
6.0 см
16.4 см
3.2 см
Обводное колено Geberit
20802
12
15 мм
6.0 см
16.5 см
3.2 см
Mapress из углеродистой
20803
15
18 мм
6.0 см
16.6 см
3.3 см
стали
20804
20
22 мм
6.0 см
16.8 см
3.5 см
20805
25
28 мм
6.0 см
17.9 см
3.8 см
•
В течение 2020 года размеры указанных выше артикулов изменятся в соответствии с таблицей. Эти артикулы с новыми
размерами отмечены дополнительным знаком X на этикетке.
62
Geberit Mapress из углеродистой стали
Фланцевые
Фитинги
Уплотнительное кольцо
Уплотнительные прокладки для резьбовых соединений
прокладки
Углеродистая
сталь с внешним
Centellen® R WS
Centellen® HD WS
Латунь
CIIR, черный
FKM, синий
ЭПДМ, черный
FPM, зеленый
цинковым
3825
3822
покрытием
94)
94)
98)
98)
9
94)
94)
9
9
9
94)
94)
99)
9
9
94)
94)
98)
98)
9
9
94)
94)
98)
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
96)
96)
96)
9
9
9
9
9
9
9
9
9
9
96)
96)
96)
96)
96)
63
содержание .. 4 5 6 7 ..
