КУДЕСНИК. Каталог кранов (2016 / 2018 год) - часть 2
KC-55731-1 | KC-55731-4
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55731-(-)
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-6540 (8х4) | КАМАЗ-65222 (6х6)
СЕРИИ KC-55731-(-) на примере КС-55731-1
34
Грузоподъемность
25 т
Грузовой момент
100,0 т*м
Длина стрелы
10,45-40,0 м
Рабочий вылет
2,0-34,0 м
Длина гуська
9,0 м
Макс. высота подъема крюка:
•
40,0 м основная стрела
41,0 м
•
40,0 м основная стрела + 9,0 м гусек
50,1 м
Скорость подъема / опускания.7,18-39,0 м /мин
Скорость вращения
поворотной платформы
до 2,0 об/мин
Температура эксплуатации... от -40 до +40 °С
Двигатель
Cummins 6 ISB e4 300 |
КАМАЗ-740.632-400
Транспортная скорость
60 км /ч
34
KC-55731-4
*Представленные грузовысотные характеристики носят справочный характер
ОПОРНЫЙ КОНТУР
СЕРИИ KC-55731-(-)
4870
Принципиальным отличием новых кранов серии КС-55731 г/п 25т является:
- Достижение максимальной высоты подъема груза среди российских кранов данной
грузоподъемности.
- Удлинитель
стрелы длиной 9м с применением высокопрочных труб имеет возмож-
ность устанавливаться
относительно оси стрелы под углом 0, 20, 40 град. Имеется возмож-
ность работы удлинителем стрелы на всех длинах стрел.
- Подъем противовесов осуществляется гидроцилиндрами, расположенными на пово-
ротной раме. Благодаря
этому уменьшается время, необходимое для приведения крана в
рабочее положение.
- Установка удлинителя стрелы и противовесов в рабочее положение производится без
использования
дополнительных грузоподъемных средств и людских ресурсов.
-
На кране применяется электро-пропорциональная система управления крановыми
операциями,
с насосом переменного объема и гидрораспределителями, гарантирующими
пропорциональное деление расхода рабочей жидкости (LUDV-system). Это обеспечивает
совмещение рабочих операций независимо от подачи насоса; быстрое и точное регулиро-
вание расхода рабочей жидкости; уменьшение потерь давления и выделения тепла, тем
самым позволяя сэкономить расход топлива в крановом режиме на 30%.
-
Гидравлическая
система крановой установки обеспечивает плавное управление всеми
механизмами
с широким
диапазоном регулирования скоростей рабочих операций, а также
возможность одновременного совмещения нескольких крановых операций.
- Кран имеет возможность производить работы с грузами в круговой зоне 360 градусов
без потерь грузовысотных характеристик.
4340
6400
27
WWW.AVTOCRANE.RU
KC-55715-(-) ОВОИД
Автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 30 тонн
Кран г/п
30т являет-
360°
5
30т
ся дальнейшим разви-
*
в зависимости
тием крана КС-55731-1
от шасси
и имеет аналогичные
преимущества в сравне-
нии с другими моделями
кранов. На новой модели
достигнуто существен-
ное увеличение грузовых
характеристик за счет
усиления металлокон-
струкций и применение
усиленных механизмов.
ОВОИДНАЯ СТРЕЛА
длиной 40,0 м, удлинитель
стрелы, одиночный блок,
маслоохладитель, кондици-
онер, уникальная система
управления крановыми опе-
рациями LUDV, Х-образная
опорная рама — все эти и
многие другие инновации
призваны обеспечить высо-
чайшие технические пока-
затели на уровне мировых
стандартов краностроения,
высокий уровень надеж-
ности работы, удобство их
эксплуатациии и транспор-
тировки.
МОДЕЛЬ
KC-55715-1
KC-55715-4
Шасси
КАМАЗ-6540
КАМАЗ-65222
Колесная формула
8х4
6х6
Общая длина, мм
12000
12000
Высота, мм
3900
4000
Ширина, мм
2550
2550
Передний угол свеса
27°
37°
Задний угол свеса
14 °
18°
Нагрузка на первую ось, т
5,8
7,7
Нагрузка на вторую ось, т
5,8
-
Нагрузка на заднюю ось
(тележку), т
17,6
23,0
Масса крана в
минимальной комплектации*, т
29,2
30,7
Габаритные размеры
КС-55715-1
*без гуська,
28
без дополнительных противовесов
WWW.GAKZ.RU
KC-55715-1 | KC-55715-4
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-55715-(-)
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-6540 (8х4)
СЕРИИ KC-55715-(-) на примере КС-55715-1
Грузоподъемность
30 т
Грузовой момент
105,0 т*м
34
36
38
Длина стрелы
10,45-40,0 м
Рабочий вылет
2,0-34,0 м
Длина гуська
9,0 м
Макс. высота подъема крюка:
•
40,0 м основная стрела
41,0 м
•
40,0 м основная стрела + 9,0 м гусек
50,1 м
Скорость подъема / опускания.7,18-39,0 м /мин
Скорость вращения
поворотной платформы
до 2,0 об/мин
Температура эксплуатации... от -40 до +40 °С
Двигатель
Cummins 6 ISB e4 300;
КамАЗ-740.632-400
Транспортная скорость
60 км /ч
ОПОРНЫЙ КОНТУР
34
36
38
СЕРИИ KC-55715-(-)
*Представленные грузовысотные характеристики носят справочный характер
4870
Аналогично кранам серии КС-55731 данная модель крана имеет следующие отличитель-
ные
особенности:
-
Достижение максимальной высоты подъема груза.
-
Удлинитель стрелы длиной 9м с применением высокопрочных труб имеет возможность
устанавливаться
относительно оси стрелы под углом
0, 20, 40 град. Имеется возможность
работы удлинителем
стрелы на всех длинах стрел.
-
Подъем
противовесов осуществляется гидроцилиндрами, расположенными на поворот-
ной
раме. Благодаря
этому уменьшается время, необходимое для приведения крана в рабо-
чее положение.
- Установка удлинителя стрелы и противовесов в рабочее положение производится без
использования дополнительных грузоподъемных средств и людских ресурсов.
-
На кране применяется электро-пропорциональная система управления крановыми опе-
рациями, с
насосом
переменного объема и гидрораспределителями, гарантирующими про-
порциональное деление
расхода рабочей жидкости (LUDV-system). Это обеспечивает со-
вмещение рабочих операций независимо от подачи насоса; быстрое и точное регулирование
расхода рабочей жидкости; уменьшение потерь давления и выделения тепла, тем самым по-
зволяя сэкономить расход топлива в крановом режиме на 30%.
-
Гидравлическая
система крановой установки обеспечивает плавное управление всеми
механизмами
с широким
диапазоном регулирования скоростей рабочих операций, а также
возможность одновременного совмещения нескольких крановых операций.
-
Кран имеет возможность производить работы с грузами в круговой зоне 360 градусов без
потерь грузовысотных характеристик.
4340
6400
29
WWW.AVTOCRANE.RU
KC-55729- (-)В ОВОИД
Автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 32 тонны
КРАНЫ «ГАЛИЧАНИН» се-
*
рии KC-55729-(-)В с длиной
4
стрелы 30,2 метра грузоподъ-
емностью 32,0 тонны и опор-
в зависимости
ным контуром
4,75х 5,8 м,
от шасси
способны поднять груз мас-
сой 1,8 т на высоту до 40,2 м.
СТРЕЛА длиной 30,2 м ово-
идного профиля, состоящая
из 4 секций и изготовленная
из высокопрочной стали име-
ет высокие прочностные ха-
рактеристики и обладает не
большой массой, благодаря
чему достигаются отличные
грузовысотные характери-
стики.
Дополнительная комплек-
тация гуськом 9,0 метров с
изменяемым углом наклона,
дополнительные противове-
сы, надежные шасси КАМАЗ,
МАЗ и VOLVO с колесными
формулами 6х4, 8х4, 6x6 и
KC-55729-4В
8х8, возможность работы в
стесненных условиях — все
это делает серию KC-55729-
(-)В функциональной и высо-
коэффективной.
МОДЕЛЬ
KC-55729В
KC-55729-1В
KC-55729-4В
KC-55729-5В
Шасси
МАЗ-6312
КАМАЗ-6540
VOLVO FMX
КАМАЗ-63501
Колесная формула
6х4
8х4
6х6,2
8х8
Общая длина, мм
12000
12000
12000
12000
Высота, мм
3975
3870
3945
3950
Ширина, мм
2550
2550
2550
2550
Передний угол свеса
19 °
27 °
25 °
34 °
Задний угол свеса
17 °
19 °
19 °
26 °
Нагрузка на первую ось, т
6,4
4,9
7,3
5,6
Нагрузка на вторую ось, т
-
4,9
-
5,6
Нагрузка на заднюю тележку, т
21,3
14,9
20,9
14,8
Масса крана в
минимальной комплектации*, т
27,7
24,7
28,2
26,0
Габаритные размеры
12000
КС-55729-1В
9600
2050
3500
1800
2840
1320
2600
2500
*без гуська,
без дополнительных противовесов
30
WWW.GAKZ.RU

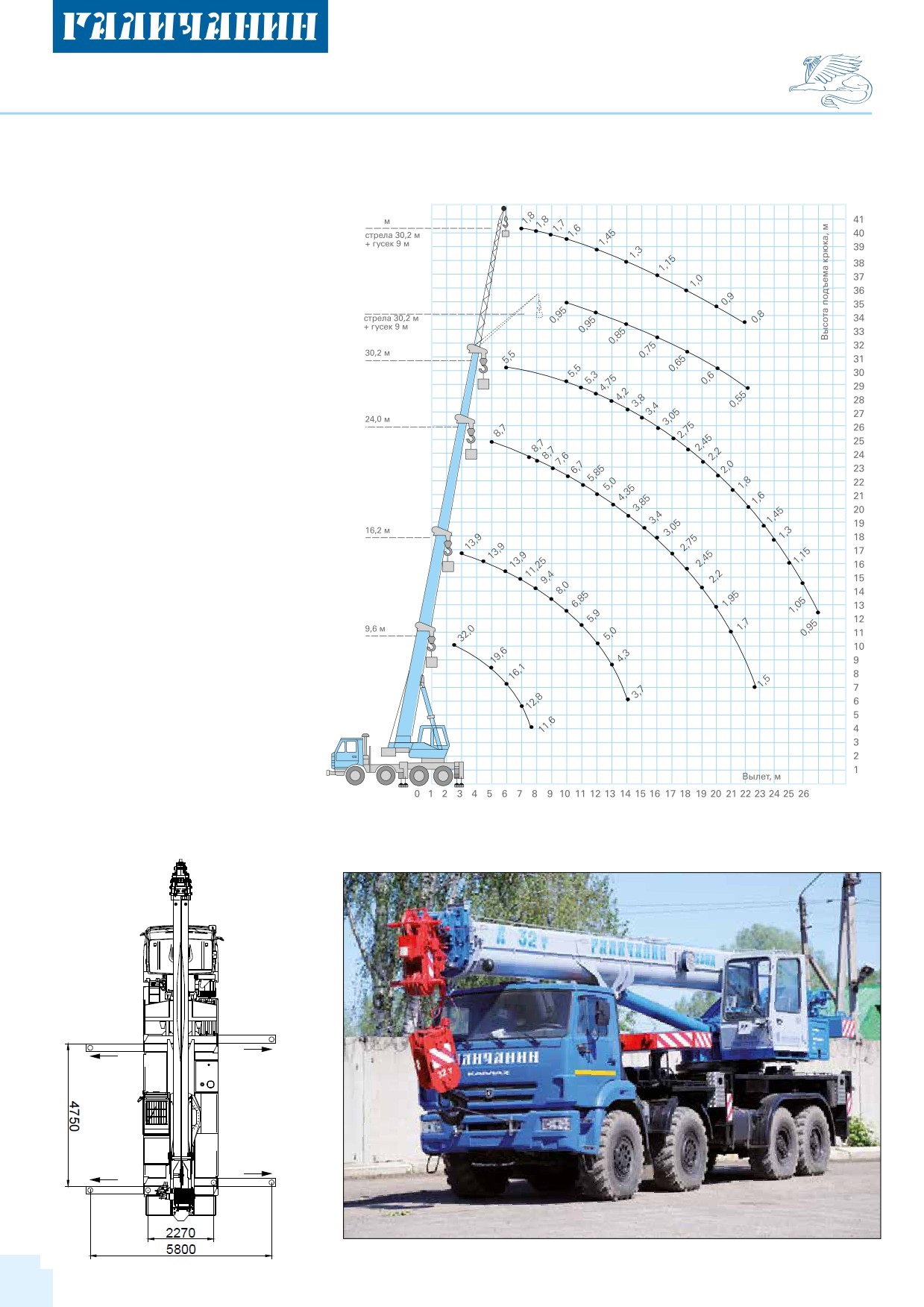

KC-55729В | KC-55729-1В | KC-55729-4В | KC-55729-5В
КРАНОВАЯ УСТАНОВКА KC-55729-(-)В
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ МАЗ-6312 (6х4) | КАМАЗ-6540 (8х4) |
СЕРИИ KC-55729-(-)В на примере КС-55729-1В
VOLVO FMX (6x6) | КАМАЗ-63501 (8х8)
Грузоподъемность
32 т
40,2
Грузовой момент
98,0 т*м
(0°)
Длина стрелы
9,6-30,2 м
Рабочий вылет
2,5-27,0 м
Длина гуська
9,0 м
(30°)
Макс. высота подъема крюка:
•
30,2 м основная стрела
30,5 м
•
30,2 м основная стрела + 9,0 м гусек
40,2 м
Скорость подъема / опускания
5,1-40,0 м /сек
Скорость вращения
поворотной платформы
до 1,4 об/мин
Температура эксплуатации... от -40 до +40 °С
Двигатель
ЯМЗ-5361 |
Cummins 6 ISB e4 300 | VOLVO D13A380 |
КАМАЗ-740.612-320
Транспортная скорость
60 км /ч
27 28
ОПОРНЫЙ КОНТУР
СЕРИИ KC-55729-(-)В
2270
KC-55729-5В
5800
31
WWW.AVTOCRANE.RU
KC-65719- (-)K “NEW” ОВОИД
Автомобильные краны «Клинцы» грузоподъемностью 40 тонн
*
АВТОКРАНЫ
«КЛИНЦЫ»
10,6
серии KC-65719-(-)К грузо-
34,0
подъемностью 40 тонн с дли-
ной овоидной стрелы 34,0 в
в зависимости
от шасси
транспортном положении не
выходят за рамки 12,0 м по
длине.
СТРЕЛА овоидного профиля,
состоящая из 4 секций и из-
готовленная из высокопроч-
ной стали имеет высокую
несущую способность и об-
ладает оптимальной массой,
благодаря чему достигаются
отличные грузовысотные ха-
рактеристики.
ОПОРНЫЙ КОНТУР
(5,40 х 6,1 м), гусек длиной 9,0
метров, надежные шасси КА-
МАЗ и VOLVO (6х6), (8х4) и
(8х8), возможность работы в
стесненных условиях — все
это делает серию KC-55719-
(-)К функциональной и высо-
коэффективной.
СИСТЕМА УПРАВЛЕНИЯ
крановыми операциями
—
электропропорциональная
KC-65719-1К
при помощи джойстиков.
МОДЕЛЬ
KC-65719-1К
KC-65719-3К
KC-65719-5К
KC-65719-7К
Шасси
КАМАЗ-6540
КамАЗ-63501
КамАЗ-65222
Volvo FE-280
Колесная формула
8х4
8х8
6х6
6х4
Общая длина, мм
12000
12000
12000
11970
Высота, мм
3670
4000
3950
3940
Ширина, мм
2500
2500
2540
2500
Передний угол свеса
27 °
32°
33 °
25 °
Задний угол свеса
14 °
17°
17 °
12 °
Нагрузка на первую ось, т
5,8
5,65
8,0
7,7
Нагрузка на вторую ось, т
5,8
5,65
-
-
Нагрузка на заднюю тележку, т
16,0
16,9
21,6
19,2
Масса крана в
транспортном положении, т
27,6
28,2
29,6
26,9
Габаритные размеры
12000
КС-65719-1К
10600
2043
1800
2840
1320
2500
32
WWW.OAOKAZ.RU
KC-65719-1К | KC-65719-3К | KC-65719-5К | KC-65719-7К

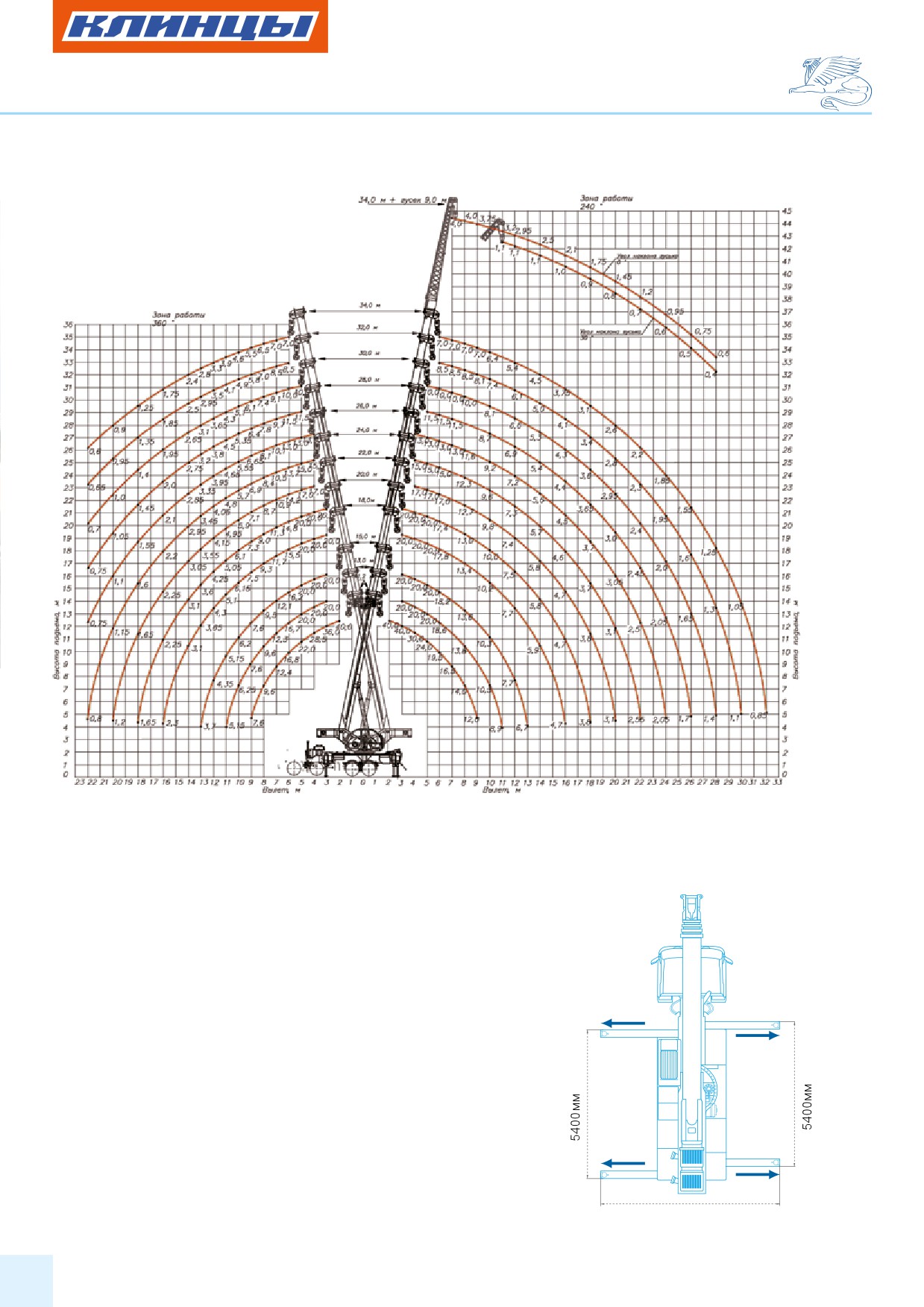

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
СЕРИИ KC-65719-(-)К
на примере КС-65719-1К
КРАНОВАЯ УСТАНОВКА СЕРИИ KC-65719-(-)К
ОПОРНЫЙ КОНТУР
СЕРИИ KC-65719-(-)К
ШАССИ КАМАЗ-6540 (8х4) | КАМАЗ-63501 (8х8) | КАМАЗ-65222 (6х6) |
VOLVO FM (6х4)
Грузоподъемность
40т
Грузовой момент
120,0 т*м
Длина стрелы
10,6-34,0 м
Рабочий вылет
2,0-32,0 м
Длина гуська
9,0 м
Макс. высота подъема крюка:
•
34,0 м основная стрела
34,8 м
•
34,0 м основная стрела + 9,0 м гусек
44,3 м
Скорость подъема / опускания
4,0-18,0 м /сек
Скорость вращения
поворотной платформы
0,12-0,85 об/мин
Температура эксплуатации... от -40 до +40 °С
ДвигательCummins ISB67e4 300 | КамАЗ-740.612 | КамАЗ-740.500 | VOL-
VO D7Е280
6100 мм
Транспортная скорость
60 км /ч
33
WWW.AVTOCRANE.RU
KC-65713- (-) ОВОИД
Автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 50 тонн
КРАНЫ «ГАЛИЧАНИН» се-
рии KC-65713-(-) с длиной
стрелы
34,1 метра грузо-
подъемностью
50,0 тонн и
в зависимости
опорным контуром 7,0х 7,2 м,
от шасси
способны поднять груз мас-
сой 2,2 т на высоту до 50,4 м.
СТРЕЛА овоидного профиля,
состоящая из 4 секций и из-
готовленная из высокопроч-
ной стали имеет высокие
прочностные характеристики
и обладает не большой мас-
сой, благодаря чему достига-
ются отличные грузовысот-
ные характеристики.
Дополнительная комплекта-
ция телескопическим гусь-
ком 9,1
-
15,1 м, дополни-
тельными противовесами,
вспомогательной лебедкой,
одиночным блоком, маслоох-
ладителоем, надежные шас-
си КАМАЗ, МЗКТ и VOLVO с
колесными формулами 8х4
и 8х8, возможность работы в
стесненных условиях — все
это делает серию KC-65713-
KC-65713-1
(-) функциональной и высо-
коэффективной.
МОДЕЛЬ
KC-65713-1
KC-64713-2
KC-65713-5
KC-65713-6
KC-65713-7
Шасси
КАМАЗ-65201
МЗКТ-750110
КАМАЗ-6560
МЗКТ-652715
Volvo FM11
Колесная формула
8х4
8х4
8х8
8х8
8х4
Общая длина, мм
14100
14100
13700
14200
13900
Высота, мм
3980
3980
3995
3980
3880
Ширина, мм
2550
2550
2550
2550
2550
Передний угол свеса
23 °
17°
35 °
24 °
14 °
Задний угол свеса
14 °
14 °
21 °
23 °
15 °
Нагрузка на первую ось, т
7,45
7,8
7,3
9,45
7,65
Нагрузка на вторую ось, т
7,45
7,8
7,3
9,45
7,65
Нагрузка на заднюю тележку, т
21,6
22,6
22,9
21,7
21,20
Масса крана в
минимальной комплектации*, т
36,5
38,2
37,5
40,6
36,5
14100
Габаритные размеры
11500
КС-65713-1
2020
2980
1960
3000
1440
3230
2550
*без гуська,
без дополнительных противовесов
34
WWW.GAKZ.RU
KC-65713-1 | KC-64713-2 | KC-65713-5 | KC-65713-6 | KC-65713-7

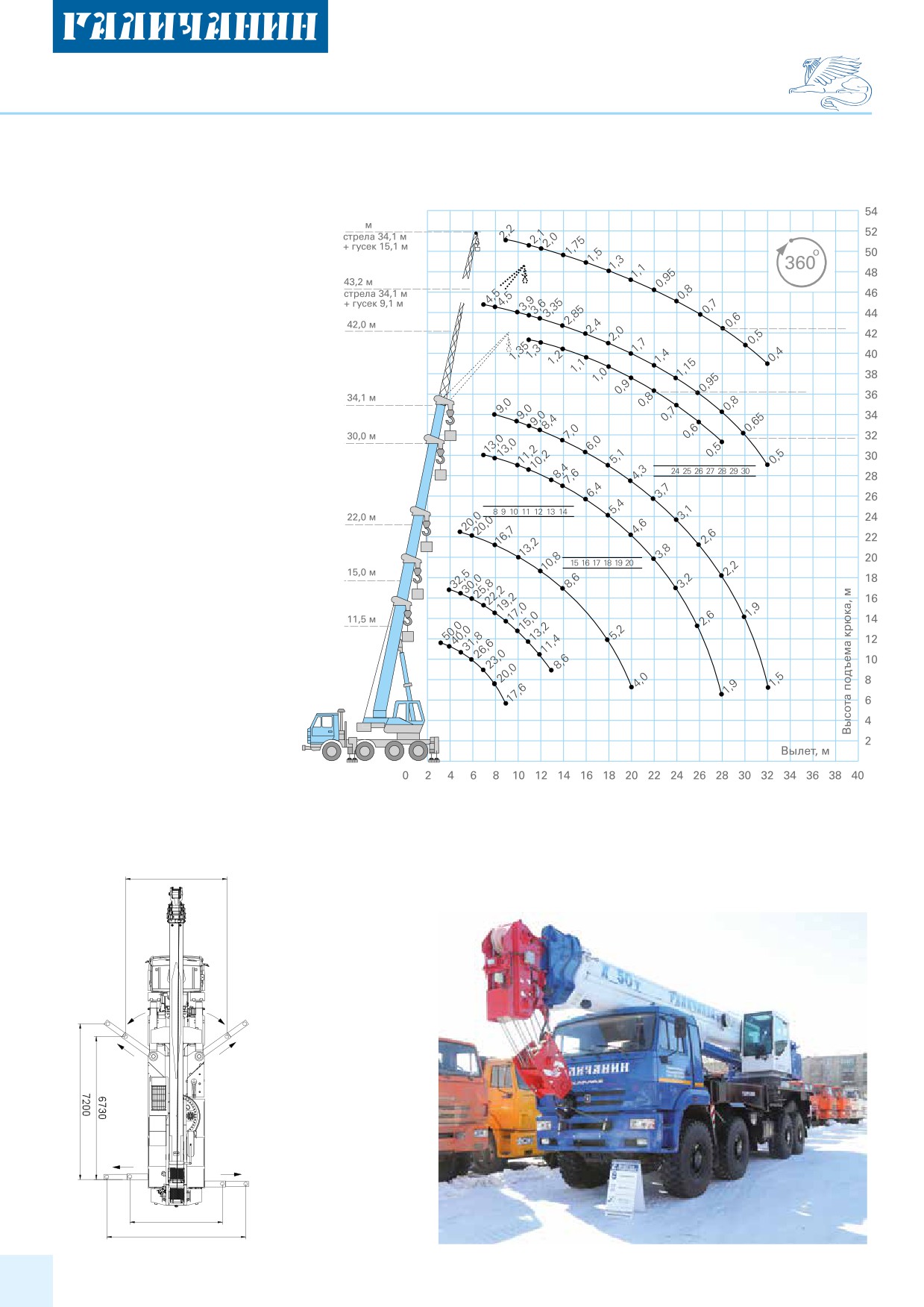

КРАНОВАЯ УСТАНОВКА KC-65713-(-)
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ КАМАЗ-65201 (8х4) | МЗКТ-750110 (8x4) |
СЕРИИ KC-65713-(-) на примере КС-65713-1
КАМАЗ-6560 (8х8) | МЗКТ-652715 (8x8) | VOLVO FM 11 (8x4)
Грузоподъемность
50 т
50,4
Грузовой момент
160 т*м
(0°)
Длина стрелы
11,5-34,1 м
Рабочий вылет
2,5-32,0 м
Длина гуська
9,1; 15,1 м
0°
Макс. высота подъема крюка:
•
34,1 м основная стрела
34,5 м
•
34,1 м основная стрела + 15,1 м гусек
50,4 м
30°
Скорость подъема / опускания
3,6-38,0 м /сек
Скорость вращения
15°
поворотной платформы
до 1,2 об/мин
Температура эксплуатации... от -40 до +40 °С
Двигатель
Cummins
ISLe4 400-40 | ЯМЗ-651 | КАМАЗ-740.632-400 |
ЯМЗ-652 | D11С300 (Евро 4/5)
Транспортная скорость
50 км /ч
ОПОРНЫЙ КОНТУР
СЕРИИ КС-65713-(-)
5680
KC-65713-5
4630
7000
35
WWW.AVTOCRANE.RU
KC-65715- (-) «TAXI» ОВОИД
Компактные автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 50 тонн
КРАНЫ «ГАЛИЧАНИН» серии
*
10,4
10,0
KC-65715-(-) «TAXI» грузоподъ-
170
5
емностью 50 тонн смонтирова-
40,0
Т*М
17,0
ны на базе автомобилей VOLVO
в зависимости
FM 11, КАМАЗ-65201, MAN TGS
от шасси
и МЗКТ-652715 соответственно.
Краны серии
«TAXI» созданы
для работы в условиях совре-
менного города и обладают
уникальными характеристиками
маневренности, развесовки по
осям, особыми грузовысотными
характеристиками.
ОВОИДНАЯ СТРЕЛА длиной
40 метров, двухсекционный уд-
линитель стрелы, уникальная
система управления крановыми
операциями LS (Load-Sensing),
Х-образная опорная рама с
контуром 7,5 х 7,2 м, съемные
выносные опоры, вспомога-
тельнаая лебедка, противовесы,
одиночный блок, кондиционер,
маслоохладитель и прицеп для
перевозки
вспомогательного
оборудования — все эти и мно-
гие другие инновации призваны
обеспечить высочайшие тех-
нические показатели на уровне
мировых стандартов краностро-
KC-65715
ения, высокий уровень надеж-
ности работы, удобство их экс-
плуатациии и транспортировки.
МОДЕЛЬ
KC-65715
KC-65715-1
KC-65715-3
KC-65715-6
Шасси
VOLVO FM 11
КАМАЗ-65201
MAN TGS
МЗКТ-652715
Колесная формула
8х4
8х4
8х4
8х8
Общая длина, мм
12000
12000
12000
12000
Высота, мм
3920
3920
3920
4000
Ширина, мм
2550
2550
2550
2550
Передний угол свеса
14 °
23°
15 °
24 °
Задний угол свеса
12 °
12 °
12 °
19 °
Нагрузка на первую ось, т
8,0
7,0
8,0
8,45
Нагрузка на вторую ось, т
8,0
7,0
8,0
8,45
Нагрузка на заднюю тележку, т
16,0
19,8
16,0
19,4
Масса крана в
минимальной комплектации*, т
32,0
33,8
32,0
36,3
12000
Габаритные размеры
КС-65715
10400
2090
3120
1995
3105
1370
2330
2550
*без гуська,
36
без дополнительных противовесов, без опор
WWW.GAKZ.RU
KC-65715 | KC-65715-1 | KC-65715-3 | KC-65715-6
КРАНОВАЯ УСТАНОВКА KC-65715-(-)
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ VOLVO FM 11 (8х4) | КАМАЗ-65201 (8x4) |
СЕРИИ KC-65715-(-) на примере КС-65715
MAN TGS (8х4) | МЗКТ-652715 (8x8)
Грузоподъемность
50 т
10
15
20
25
30
35
40
Грузовой момент
170 т*м
60
Длина стрелы
10,4 - 40,0 м
2,4
Рабочий вылет
2,5-38,0 м
2,4
Длина гуська
10,0; 17,0 м
2,0
55
1,3
Макс. высота подъема крюка:
5,0
•
40,0 м основная стрела
41,0 м
5,0
0,7
4,2
50
0,45
•
40,0 м основная стрела + 17,0 м гусек
58,1 м
2,9
6,5
6,1
Скорость подъема / опускания..3,92-39,0 м /сек
2,1
5,5
45
4,8
1,8
Скорость вращения
8,0
3,9
7,7
1,5
поворотной платформы
до 1,46 об/мин
6,7
3,3
10,0
5,8
2,9
1,2
9,6
Температура эксплуатации... от -40 до +40 °С
4,9
8,1
2,4
40
4,0
0,9
6,3
3,3
2,1
5,5
0,7
13,0
Двигатель. D11C300 | Cummins ISLe4 400-40 |
2,9
11,7
4,7
1,7
9,7
D2066LF64-360 | ЯМЗ-652
4,1
2,4
0,5
8,0
1,4
35
7,1
3,4
Транспортная скорость
60 км /ч
15,5
2,1
14,4
6,2
11,5
2,8
1,1
9,7
5,1
1,7
2,3
20,0
7,4
4,3
0,8
30
16,3
1,5
13,3
6,5
3,6
1,9
10,9
5,3
0,6
20,0
3,0
1,2
20,0
8,2
1,5
16,4
4,5
25
13,5
6,8
2,5
0,4
20,0
3,8
1,0
20,5
10,5
1,35
5,4
17,6
8,3
2,1
3,1
20
21,0
14,5
4,6
0,8
6,9
21,5
1,15
10,7
20,5
2,7
1,7
3,9
5,7
35,0
16,8
8,4
15
31,0
13,1
1,0
ОПОРНЫЙ КОНТУР
22,2
6,9
5,0
3,3
11,0
2,3
50,0
19,0
1,5
СЕРИИ КС-65715-(-)
40,0
6,4
10
34,0
17,2
27,0
15,5
8,6
5550
23,5
13,5
5
3600
8,0
Bosch Rexroth &
0
5
10
15
20
25
30
35
40
Вылет, м
5250
KC-65715-1
7200
37
WWW.AVTOCRANE.RU
KC-65721- (-) ОВОИД
Автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 60 тонн
КРАНЫ
«ГАЛИЧАНИН» се-
9,1
рии KC-65721-(-) грузоподъ-
195
емностью 60 тонн смонтиро-
15,1
Т*М
ваны на базе автомобилей
в зависимости
VOLVO FM 13, МЗКТ-750110
от шасси
и МЗКТ-652715 соответствен-
но. Краны серии KC-65721-(-)
созданы для работы в усло-
виях современного города и
обладают уникальными ха-
рактеристиками маневренно-
сти, особыми грузовысотными
характеристиками и способ-
ны поднять груз на высоту до
58,2 м.
ОВОИДНАЯ СТРЕЛА дли-
ной
42 метра, двухступен-
чатый удлинитель стрелы,
опорный контур 7,4 х 7,2 м,
дополнительные противове-
сы, вспомогательная лебедка,
одиночный блок, маслоох-
ладитель— все эти и многие
другие инновации призваны
обеспечить высочайшие тех-
нические показатели на уров-
не мировых стандартов кра-
ностроения, высокий уровень
KC-65721
надежности работы, удобство
их эксплуатации и транспор-
тировки.
МОДЕЛЬ
KC-65721
KC-65721-2
KC-65721-6
Шасси
VOLVO FM
МЗКТ-750110
МЗКТ-652714
Колесная формула
8х4
8х4
8х8
Общая длина, мм
14730
14730
14700
Высота, мм
3990
3990
4000
Ширина, мм
2550
2550
2550
Передний угол свеса
18°
17°
28 °
Задний угол свеса
17 °
15 °
21 °
Нагрузка на первую ось, т
9,0
9,3
10,2
Нагрузка на вторую ось, т
9,0
9,3
10,2
Нагрузка на заднюю тележку, т
22,2
22,8
24,6
Масса крана в
минимальной комплектации*, т
40,2
41,4
45,0
Габаритные размеры
КС-65721
14730
11700
2090
2550
4340
1995
3605
1370
3180
*без гуська,
без дополнительных противовесов
38
WWW.GAKZ.RU
KC-65721 | KC-65721-2 | KC-65721-6
КРАНОВАЯ УСТАНОВКА KC-65721-(-)
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ VOLVO FM 13 (8х4) | МЗКТ-750110 (8x4) |
СЕРИИ KC-65721-(-) на примере КС-65721-2
МЗКТ-652714 (8x8)
Грузоподъемность
60 т
Грузовой момент
195 т*м
Длина стрелы 42,0 м
+ гусек 15,1 м, 0°
2,2
2,2
2,05
1,85
1,65
Длина стрелы
11,7-42,0 м
Длина стрелы 42,0 м
1,45
1,25
+ гусек 15,1 м, 30°
1,05
Рабочий вылет
2,6-34,0 м
0,85
Длина стрелы 42,0 м
0,7
Длина гуська
9,1; 15,1 м
4,5
0,7
0,65
+ гусек 9,1 м, 0°
4,5
4,0
0,7
3,5
0,65
0,5
Длина стрелы 42,0 м
3,0
2,5
0,6
+ гусек 9,1 м, 30°
2,05
0,55
Макс. высота подъема крюка:
1,7
1,3
1,3
0,5
1,4
•
42,0 м основная стрела
43,2 м
1,2
1,1
1,1
1,0
•
42,0 м основная стрела + 15,1 м гусек
58,2 м
0,9
0,85
Длина стрелы 42,0 м
9,0
9,0
0,8
9,0
0,65
8,1
0,7
7,2
0,5
Скорость подъема / опускания
3,2-36,8 м /сек
6,3
0,6
Длина стрелы 38,0 м
12,0
5,4
Скорость вращения
12,0
11,6
0,5
10,9
4,55
9,5
поворотной платформы
до 1,6 об/мин
8,2
3,8
Длина стрелы 34,0 м
15,0
14,5
7,0
3,1
Температура эксплуатации... от -40 до +40 °С
13,4
5,9
12,4
10,5
5,0
2,5
9,1
Длина стрелы 30,0 м
18,0
7,8
4,35
2,0
Двигатель
D13A400 | ЯМЗ-651 | ЯМЗ-652
17,3
15,1
6,6
3,7
13,8
1,6
Транспортная скорость
50 км /ч
11,6
5,55
9,7
3,1
Длина стрелы 26,0 м
20,0
20,0
4,55
1,25
18,3
8,1
16,4
2,6
14,7
6,6
3,95
12,0
0,95
Длина стрелы 22,0 м
20,0
20,0
5,6
20,0
9,8
2,15
20,0
3,45
17,5
4,85
Длина стрелы 19,2 м
30,0
8,0
30,0
15,4
27,8
24,1
12,6
6,8
3,0
1,8
Длина стрелы 17,2 м
42,0
20,8
4,15
35,2
18,0
10,3
25,7
16,1
42,0
5,8
30,0
18,8
45,0
13,0
3,5
1,55
Длина стрелы 13,2 м
45,0
8,5
2,55
22,0
17,2
37,8
Длина стрелы 11,7 м
31,8
10,5
4,8
60,0
13,5
27,4
56,0
23,4
7,0
47,0
19,8
2,9
39,0
10,5
8,4
2,1
32,6
18,0
28,0
4,0
24,0
7,5
9,3
5,7
20,0
15,2
14,0
*Представленные грузовысотные характеристики носят справочный характер
ОПОРНЫЙ КОНТУР
СЕРИИ КС-65721-(-)
5660
4730
KC-65721-6
7200
39
WWW.AVTOCRANE.RU
KC-75721- (-) ОВОИД
Автомобильные краны «ГАЛИЧАНИН» грузоподъемностью 70 тонн
9,1
231
КРАНЫ «ГАЛИЧАНИН» се-
70т
Т*М
15,1
рии KC-75721-(-) грузоподъ-
*
в зависимости
емностью 70 тонн смонтиро-
от шасси
ваны на базе автомобилей
VOLVO, МЗКТ, КАМАЗ, MAN,
МЗКТ и Scania соответствен-
но. Краны серии KC-75721-(-)
созданы для работы в усло-
виях современного города
и обладают уникальными
грузовысотными характери-
стиками и способны поднять
груз на высоту до 58,2 м.
ОВОИДНАЯ СТРЕЛА дли-
ной 42,0 м, двуступенчатый
удлинитель стрелы с изме-
няемым углом наклона, уни-
кальный опорный контур 7,4
х 7,2 м, дополнительные про-
тивовесы, одиночный блок,
маслоохладитель — все эти
и многие другие инновации
призваны обеспечить высо-
чайшие технические пока-
KC-75721
затели на уровне мировых
стандартов краностроения,
высокий уровень надежности
работы, эффективность их
эксплуатациии и транспорти-
ровки.
МОДЕЛЬ
KC-75721
KC-75721-1
KC-74721-2
KC-75721-3
KC-75721-6
KC-75721-8
Шасси
VOLVO FM13
КАМАЗ-7330
МЗКТ-750120
MAN TGS
МЗКТ-652715
Scania P360
Колесная формула
8х4
10х4
10х4
8х4
8х8
8х4
Общая длина, мм
14730
14730
14730
14730
14730
14730
Высота, мм
3990
4000
4000
4000
4000
4000
Ширина, мм
2550
2550
2550
2550
2550
2550
Передний угол свеса
14°
21 °
22°
20 °
24 °
20 °
Задний угол свеса
17 °
20 °
20 °
15 °
20 °
14 °
Нагрузка на первую ось, т
9,0
8,75
9,25
8,1
10,2
8,2
Нагрузка на вторую ось, т
9,0
8,75
9,25
8,1
10,2
8,2
Нагрузка на заднюю тележку, т
22,2
16,0
16,0
25,5
24,6
25,25
Нагрузка на 5-ю ось, т
-
9,0
9,0
-
-
-
Масса крана в
минимальной комплектации*, т
40,2
42,5
43,5
41,7
45,0
41,65
Габаритные размеры
КС-75721
*без гуська,
40
без дополнительных противовесов
WWW.GAKZ.RU
KC-75721 | KC-75721-1 | KC-74721-2 | KC-75721-3 | KC-75721-6 | KC-75721-8
КРАНОВАЯ УСТАНОВКА KC-75721-(-)
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ VOLVO FM13 (8х4) | МЗКТ-750120 (10x4) |
СЕРИИ KC-75721-(-) на примере КС-75721
КАМАЗ-7330 (10x4) | MAN TGS (8x4) | МЗКТ-652715 (8x8) |
Scania P360 (8x4)
Грузоподъемность
70 т
Длина стрелы 42,0 м
2,2
2,2
+ гусек 15,1 м, 0°
0,05
1,85
Грузовой момент
231 т*м
Длина стрелы 42,0 м
1,65
1,45
+ гусек 15,1 м, 30°
1,25
Длина стрелы
11,7-42,0 м
1,05
Длина стрелы 42,0 м
0,7
4,5
0,7
0,85
Рабочий вылет
2,6-38,0 м
+ гусек 9,1 м, 0°
4,5
4,0
3,5
0,7
Длина стрелы 42,0 м
3,0
0,65
0,65
Длина гуська
9,1; 15,1 м
2,5
0,60
+ гусек 9,1 м, 30°
2,05
0,5
0,55
1,3
1,7
1,3
1,4
0,5
1,2
1,1
1,1
Макс. высота подъема крюка:
1,0
0,9
0,85
•
42,0 м основная стрела
43,2 м
Длина стрелы 42,0 м
10,5
10,5
9,8
0,8
0,65
9,0
•
42,0 м основная стрела + 15,1 м гусек
58,2 м
8,15
0,7
0,5
7,25
0,6
Длина стрелы 38,0 м
14,5
14,1
6,4
13,3
5,6
0,5
12,5
Скорость подъема / опускания
3,2-36,8 м /сек
11,0
9,7
4,8
Длина стрелы 34,0 м
17,5
16,5
8,4
4,1
Скорость вращения
15,4
7,1
14,3
12,2
6,0
3,5
поворотной платформы
до 1,6 об/мин
10,3
Длина стрелы 30,0 м
20,5
8,6
5,0
3,0
Температура эксплуатации... от -40 до +40 °С
19,8
17,6
7,1
4,2
16,1
2,5
13,2
5,9
3,55
Длина стрелы 26,0 м
23,5
10,6
23,5
4,9
2,05
Двигатель
D13A400 | ЯМЗ-651 |
21,5
19,3
8,6
2,95
17,2
4,3
Cummins ISLe4 400-40 | D2066LF64-360 |
13,6
7,1
1,7
Длина стрелы 22,0 м
25,0
25,0
25,0
10,7
2,45
ЯМЗ-652 | DC 13 114 360
25,0
6,15
3,75
Длина стрелы 19,2 м
32,0
20,4
9,2
1,4
Транспортная скорость
50 км /ч
32,0
17,8
5,35
32,0
28,6
14,5
7,9
2,0
Длина стрелы 17,2 м
45,0
24,5
3,3
41,8
30,2
21,0
12,0
4,75
1,1
45,0
19,2
6,8
35,6
22,0
55,0
15,6
9,9
2,9
1,65
Длина стрелы 13,2 м
51,4
25,8
19,6
4,2
44,0
Длина стрелы 11,7 м
37,4
12,4
5,9
70,0
31,8
15,6
63,0
27,0
8,2
1,30
53,0
45,0
23,0
12,2
10,0
2,5
38,5
3,65
20,0
32,6
27,6
10,8
9,0
5,0
6,9
23,0
17,0
Электрогидравлическая
17,0
пропорциональная система
управления и безопасности
Hydac &
Hirschmann
*Представленные грузовысотные характеристики носят справочный характер
ОПОРНЫЙ КОНТУР
СЕРИИ КС-75721-(-)
5660
KC-75721-1
4730
7200
41
WWW.AVTOCRANE.RU
KC-85713
Автомобильный кран «ГАЛИЧАНИН» грузоподъемностью 100 тонн
Кран стреловой КС-85713 грузоподъемностью
100т монтируется на шасси Volvo FM13 (МЗКТ-
10,0
18,0
740001) с колесной формулой 10 х 4. Создан
360°
24,0
для замены китайских и европейских больше-
30,0
грузных кранов, обладает уникальными харак-
теристиками и способен поднять груз на высоту
до 81,7 м. Шасси обладает большой несущей
способностью, надежностью и легкостью управ-
ления, что позволяет использовать кран на объ-
ектах с различными типами подъездных путей.
Стрела «ОВОИД» изготовлена в соответствии
с современными тенденциями мирового крано-
строения. Длина стрелы во втянутом положе-
нии 13,6 м, в полностью выдвинутом состоянии
всех секций составляет 51,0 м, за счет установки
гуська с дополнительными проставными секци-
ями длина стрелы увеличивается до 69,0 м. Воз-
можность телескопирования стрелы с грузом на
крюке позволяет крану выполнять специальные
задания: устанавливать грузы в труднодоступ-
ных местах, проносить их среди смонтирован-
ных конструкций.
Максимальный размер опорного контура
(8,6х7,8) достигается за счет применения не-
стандартной конструкции нижней рамы и вы-
носных опор, благодаря чему кран получил
возможность производить работы с грузами в
KC-85713
круговой зоне 360 градусов без потерь грузовы-
сотных характеристик в передней рабочей зоне
«над кабиной».
МОДЕЛЬ
KC-85713
KC-84713-2
На
кране
применяется
электро-пропорциональная
система
Шасси
VOLVO FM 13
МЗКТ-740001
управления крановыми операциями LUDV, которая позволяет
Колесная формула
10х4
10х4
разделять потоки рабочей жидкости независимо от давления
Общая длина, мм
15450
15450
для независимого совмещения рабочих операций с приводом
Высота, мм
3950
3995
от отдельного двигателя, установленного на поворотной раме.
Ширина, мм
2750
2750
Такой привод обеспечивает быстрое и точное регулирование
Передний угол свеса
13°
25°
расхода рабочей жидкости, уменьшает потери давления, выде-
ление тепла и демонстрирует значительное энергосбережение.
Задний угол свеса
14 °
13 °
Применение данной системы снижает потребление топлива в
Нагрузка на первую ось, т
9,2
9,8
крановом режиме на 10%. Основной частью комплектующих
Нагрузка на вторую ось, т
9,2
9,8
гидрооборудования нового крана являются гидрокомпоненты
Нагрузка на заднюю тележку, т
24,0
24,0
Bosch Rexroth - признанного лидера в данной области. На
Нагрузка на 5-ю ось, т
12,0
12,0
кране установлен отечественный прибор безопасности Арза-
Масса крана в
масского электромеханического завода, положительно заре-
комендовавший себя на других автокранах «ГАЛИЧАНИН».
минимальной комплектации*, т
54,4
55,4
15450
13600
Габаритные размеры
КС-85713
2190
4450
1995
3605
1370
1380
2700
2750
*без гуська,
42
без дополнительных противовесов
WWW.GAKZ.RU
KC-85713 | KC-84713-2
КРАНОВАЯ УСТАНОВКА KC-85713 |
КС-84713-2
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
ШАССИ VOLVO FM 13 (10х4) | МЗКТ-740001 (10х4)
KC-85713
Грузоподъемность
100 т
3,2 4
6
8
10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48
50 52 54 56
74
Грузовой момент
355 т*м
Стрела 51,0 м
72
-гусек 18,0 м (0°)
3,6
Длина стрелы
13,6-51,0 м
3,6
3,6
3,6
70
Рабочий вылет
2,6-51,0 м
Стрела 51,0 м
3,45
3,3
3,15
68
-гусек 18,0 м (30°)
Длина гуська
10,0; 18,0; 24,0;
3,0
66
2,1
2,9
2,05
2,8
30,0 м
Стрела 51,0 м
2,0
2,7
64
7,0
7,0
1,95
-гусек 10,0 м (0°)
2,6
6,9
1,9
62
6,6
6,2
1,85
2,5
Стрела 51,0 м
5,8
60
Макс. высота подъема крюка:
5,2
1,8
2,4
-гусек 10,0 м (30° )
1,75
4,8
2,3
58
•
51,0 м основная стрела
51,7 м
4,5
4,6
1,7
4,4
2,15
4,25
4,4
1,65
56
•
51,0 м основная стрела + 18,0 м
4,2
1,95
4,1
1,6
54
3,95
3,95
гусек
68,5 м
Стрела 51,0 м
15,0
14,0
3,8
1,55
1,65
13,0
3,65
52
3,65
• 51,0 м основная стрела + 30,0 м
Стрела 48,0 м
18,0
12,0
3,3
1,5
1,35
50
15,5
11,0
3,55
14,1
10,1
3,45
2,8
1,45
1,05
гусек
81,7 м
12,8
48
11,6
9,2
3,35
2,35
1,4
Стрела 44,0 м
23,0
8,3
3,2
0,75
46
Скорость подъема / опускания
19,8
10,6
17,8
7,3
3,0
1,9
1,3
16,2
9,5
44
2,57-39,0 м /сек
6,3
14,6
8,3
2,7
28,0
1,5
1,15
Стрела 40,0 м
22,8
13,0
7,2
5,4
42
Скорость вращения
11,3
2,3
20,4
6,1
1,15
40
18,2
9,8
4,65
поворотной платформы
1,9
Стрела 36,0 м
34,5
16,1
5,2
28,8
13,7
8,2
3,95
0,8
38
до 1,7 об/мин
25,0
1,5
11,2
7,0
4,6
36
22,2
3,35
19,4
9,4
6,0
Температура эксплуатации
3,9
34
16,8
8,1
40,0
5,2
2,8
от -40 до +40 °С
Стрела 30,0 м
13,4
32
7,3
3,3
34,5
11,4
29,0
4,4
2,3
30
24,6
10,2
40,0
6,6
2,7
Стрела 26,0 м
40,0
20,5
28
Двигатель D13А400, ЯМЗ-652
9,0
3,7
1,85
37,2
31,8
17,0
6,0
2,25
26
Транспортная скорость 50 км /ч
62,0
27,0
14,8
8,0
3,1
Стрела 22,9 м
53,5
24
41,2
22,5
5,5
1,45
12,7
7,1
34,0
1,85
22
18,6
Стрела 18,0 м
80,0
27,2
11,0
2,6
20
73,0
5,0
56,8
22,5
15,5
1,1
6,3
18
43,6
9,6
100,0
18,6
13,0
16
Стрела 13,6 м
33,8
88,0
2,1
1,45
4,5
14
62,0
26,8
15,3
5,7
11,0
8,3
12
46,0
22,0
10
35,0
20,0
8
6
28,0
4
2
0 3,2
4
6
8
10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56
ОПОРНЫЙ КОНТУР
КС-85713
7800
KC-84713-2 на шасси МЗКТ-740001 (10х4)
43
WWW.AVTOCRANE.RU
Подъемники-краны стреловые ПКС-55713-(-)К-3
На базе автомобильных кранов серии КС-55713-(-)К-3
ПОДЪЕМНИК-КРАН СТРЕ-
ЛОВОЙ - это полноценный
автокран грузоподъемностью
25т и подъемник, способный
поднять груз до 250кг на вы-
соту до 30,7м.
ОСНОВНЫЕ ПРЕИМУЩЕ-
СТВА:
- две машины в одной;
- простота монтажа люльки;
- транспортировка люльки в
составе автокрана;
- большая зона обслуживания
подъемника;
- высокая надежность за счет
применения импортных ком-
плектующих;
- уменьшение транспортных и
эксплуатационных расходов
за счет совмещения 2 машин
в 1;
- небольшое увеличение сто-
имости;
ПKC-55713-1К-3
МОДЕЛЬ
ПKC-55713-1К-3
ПKC-55713-3К-3
ПKC-55713-5К-3
ПKC-55713-6К-3
Шасси
КАМАЗ-65115 (6х4)
УРАЛ-5557 (6х6)
КАМАЗ-43118 (6х6)
МАЗ-6312В3 (6х4)
Колесная формула
6х4
6х6
6х6
6х4
Общая длина, мм
12000
11900
11995
11980
Высота, мм
3830
3985
3980
3960
Ширина, мм
2500
2500
2500
2500
Передний угол свеса
27°
28°
39°
18°
Задний угол свеса
11,5°
14°
14°
14°
Нагрузка на первую ось, т
6,0
6,0
6,0
7,1
Нагрузка на заднюю тележку, т
16,0
15,0
15,0
16,0
Масса подъемника-крана в
транспортном положении, т
22,0
21,0
21,0
23,1
44
WWW.OAOKAZ.RU
ПКС-55713-1К-3 | ПКС-55713-3К-3 | KC-55713-5К-3 | KC-55713-6К-3

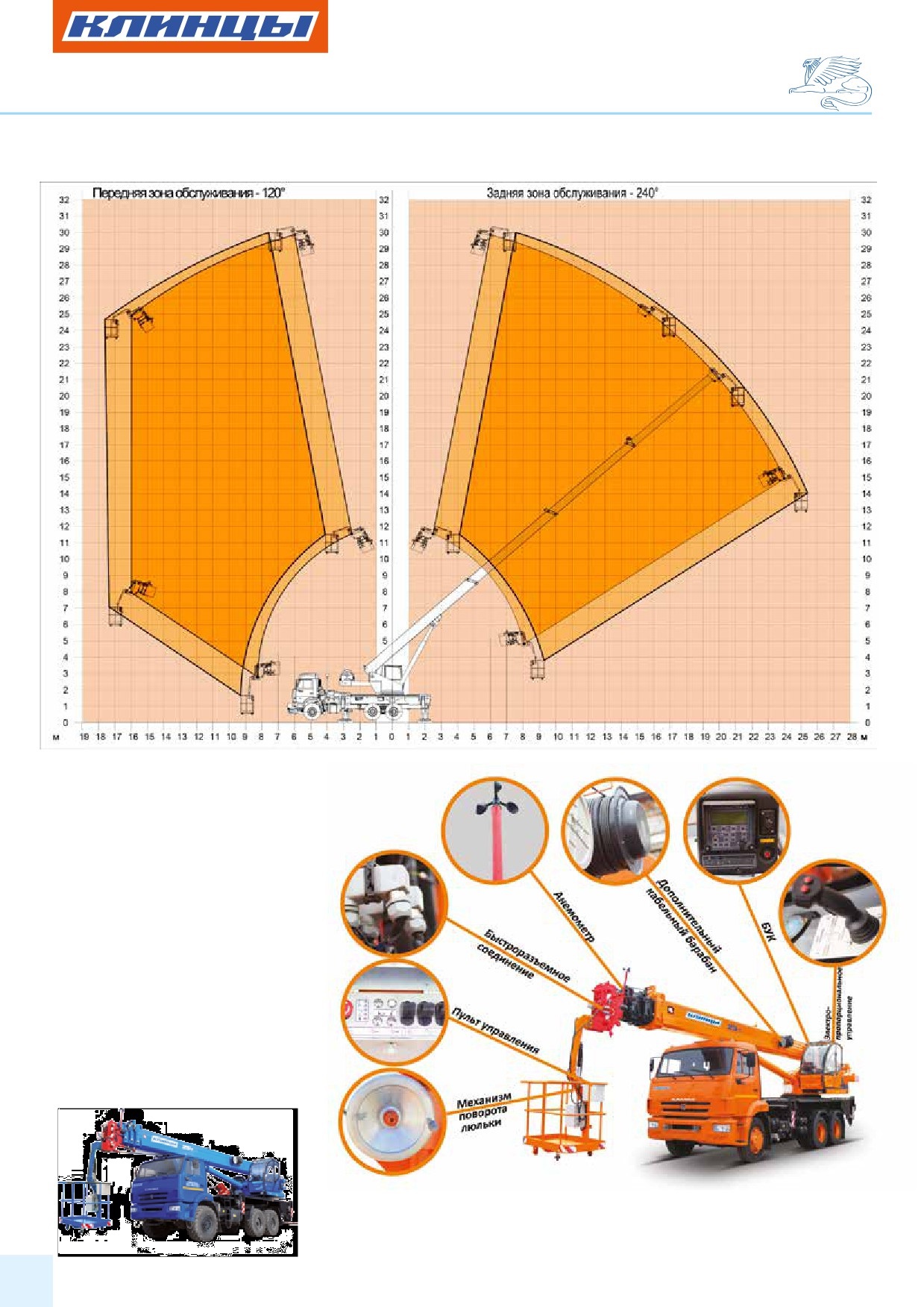

ЗОНА ОБСЛУЖИВАНИЯ СЕРИИ ПKC-55713-(-)К-3
на примере ПКС-55713-1К-3
ХАРАКТЕРИСТИКИ СЕРИИ ПKC-55713-(-)К-3
в режиме подъемника
Грузоподъемность люльки
250 кг
Высота подъема
30,7 м
Макс. вылет:
• задний сектор
25,5 | 19,0 | 19,2 | 27,0 м
• передний сектор
17,5 | 10,2 | 10,2 | 17,0 м
Время подъема люльки
на наибольшую высоту
310 с
Частота вращения с люлькой:
• стрела до 18,0 м
0,4 об/мин
• стрела более 18,0 м
0,2 об/мин
Угол поворота
360°
Температура эксплуатации... от -40 до +40 °С
Двигатель
Cummins ISB6.7e4 | ЯМЗ-53622 |
КамАЗ-740 | ЯМЗ-5361
Транспортная скорость
60 км /ч
ПKC-55713-5К-3
45
WWW.AVTOCRANE.RU
Подъемник-кран стреловой ПКС-55713-(-)К-4В
НОВИНКА 2016 !
ПKC-55713-5К-4В
МОДЕЛЬ
ПKC-55713-1К-4В
ПKC-55713-3К-4В
ПKC-55713-5К-4В
ПKC-55713-6К-4В
Шасси
КАМАЗ-65115
Урал-5557
КАМАЗ-43118
КС-55713-6К-4В
Колесная формула
6х4
6х6
6х6
6х4
Общая длина, мм
11960
11900
12000
12000
Высота, мм
3740
3880
3970
3870
Ширина, мм
2500
2500
2500
2500
ПОДЪЕМНИК-КРАН СТРЕЛОВОЙ - это полноценный автокран грузоподъемностью 25т и подъемник, способный поднять груз
до 250кг на высоту до 33,3 м. и люльку на высоту до 35 метров !
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
- две машины в одной;
- простота монтажа люльки;
- транспортировка люльки в составе автокрана, сверху на опорной раме;
- большая зона обслуживания подъемника;
- уменьшение транспортных и эксплуатационных расходов за счет совмещения 2 машин в 1;
- небольшое увеличение стоимости;
- переход из режима крана в режим люльки - 15 мин !
Габаритные размеры ПКС-55713-5К-4В
12000
10100
3690
1320
46
WWW.OAOKAZ.RU
Подъемник-кран стреловой ПКС-55713-(-)-12
Подъемник - кран стреловой ПКС-55713-(-)-12, на
базе любых автокранов со стрелами 21 и 28 метров
и высотой подъема люльки до 12 метров !
Основные технические характристики
в режиме ПОДЪЕМНИК
ХАРАКТЕРИСТИКИ
Максимальная высота подъема платформы, м
12
Максимальный вылет , в задней зоне (240 °)
28
Максимальный вылет в передней зоне (120 °)
14
Грузоподъемность, кг
250
Масса рабочей платформы, кг
180
Габаритные размеры рабочей платформы, мм
1500х800х1200
ДхШхВ
Компоненты оборудования ПКС
Люлька оборудована ги-
дравлической системой грави-
тационного
горизонтирования
люльки, датчиком усилия, краном
переключения режимов
«Монтаж
люльки»/»Работа»,
быстроразъ-
ёмным разъёмом присоединения
люльки к оголовку стрелы
Пульт управления в люльки
состоит из кнопок сигнала, останов-
ки двигателя и кнопки аварийной
остановки
На штанге стойки люльки
расположен блок включающий в
ПKC-55713-1К-12
себя: кран «Байпас»переключения
режимов
«Монтаж люльки»/»Ра-
бота»,гидроцилиндр и электромаг-
нитный клапан системы гравитаци-
онного горизонтирования, датчик
контроля горизонта, датчик крана
«Байпас»
Зоны обслуживания ПКС-55713-1К
47
WWW.AVTOCRANE.RU
KМУ-15 “ГАЛИЧАНИН“
КМУ
«Галичанин» монтируются
на шасси бортовых автомобилей
6
различных модификаций отече-
* в зависимости
ственного и импортного производ-
от шасси
ства, с размещением между каби-
ной и кузовом автомобиля, путём
частичной обрезки кузова или его
смещением. Кран состоит из те-
лескопической стрелы изготовлен-
ной из высококачественной стали.
Крюк подвешен с помощью тросо-
вой системы.
Кран манипулятор «ГАЛИЧАНИН»
может управляться с помощью со-
временного пульта дистанционного
управления, что позволяет значи-
тельно сэкономить время и число
работников. В данном случае все
работы выполняются одним че-
ловеком - оператором-водителем
автокрана.
Манипулятор имеет следующие
преимущества:
- Непосредственное поднятие
груза можно осуществлять как с
помощью лебёдки кран-манипу-
лятора, так и путём выдвижения
стрелы (внутренними цилиндрами),
или поднятием стрелы (главным
цилиндром) кран-манипулятора.
КМУ-15 «ГАЛИЧАНИН»
- Точное позиционирование груза
за счет наличия тросовой подвески
крюка, в отличие от обычного ма-
нипулятора, не имеющего данной
Характеристики
опции.
Грузовой момент, т*м
15,0
- Поочередное выдвижение теле-
скопируемых секций, позволяющее
Максимальный рабочий радиус,м
19,0
максимально использовать грузо-
Максимальная высота подъема, м
22,0
вой момент.
Количество секций
6
- Возможность подъема и опу-
скания груза из-за препятствия
Скорость вращения, об/мин
до 2,5
(заборы, стены либо иные препят-
Грузоподъемность нетто, т
ствия).
-максимальная
6,6
-на максимальном вылете
0,3
Угол поворота колонны, град
Полноповортный, без ограничений угла поворота
Угол наклона стрелы, град.:
- выше горизонта;
76
- ниже горизонта
17
Масса КМУ, т.
2,9
Габаритные размеры
КМУ-15 «ГАЛИЧАНИН» на шасси КАМАЗ-43118
48
WWW.GAKZ.RU
KМУ-15 “ГАЛИЧАНИН“
ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ
КМУ-15 “ГАЛИЧАНИН”
значения грузоподъемности
75°
указаны в кг.
70°
19,0м
60°
22
1900
1650
1450
21
2400
1200
50°
20
1050
1300
15,8 м
950
19
850
40°
2300
1950
18
1700
800
2500
1500
17
1350
13,0 м
1200
750
16
2400
1050
30°
15
2000
3000
1800
1000
600
14
1600
10,1 м
1400
900
13
550
3100
1200
12
2600
20°
4000
2100
800
11
1100
1750
7,3 м
10
1600
450
4200
650
9
3400
900
5800
2700
1400
8
10°
4,4 м
2300
7
6000
6
6600
5200
5
4500
4000
4
0°
3
2
3000
1400
900
600
450
300
1
Вылет, м
0
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18 19 20
Шестисекционная телескопическая стрела
Нижний пост управления выносными опорами
Верхний пост управления рабочими операциями
49
WWW.AVTOCRANE.RU

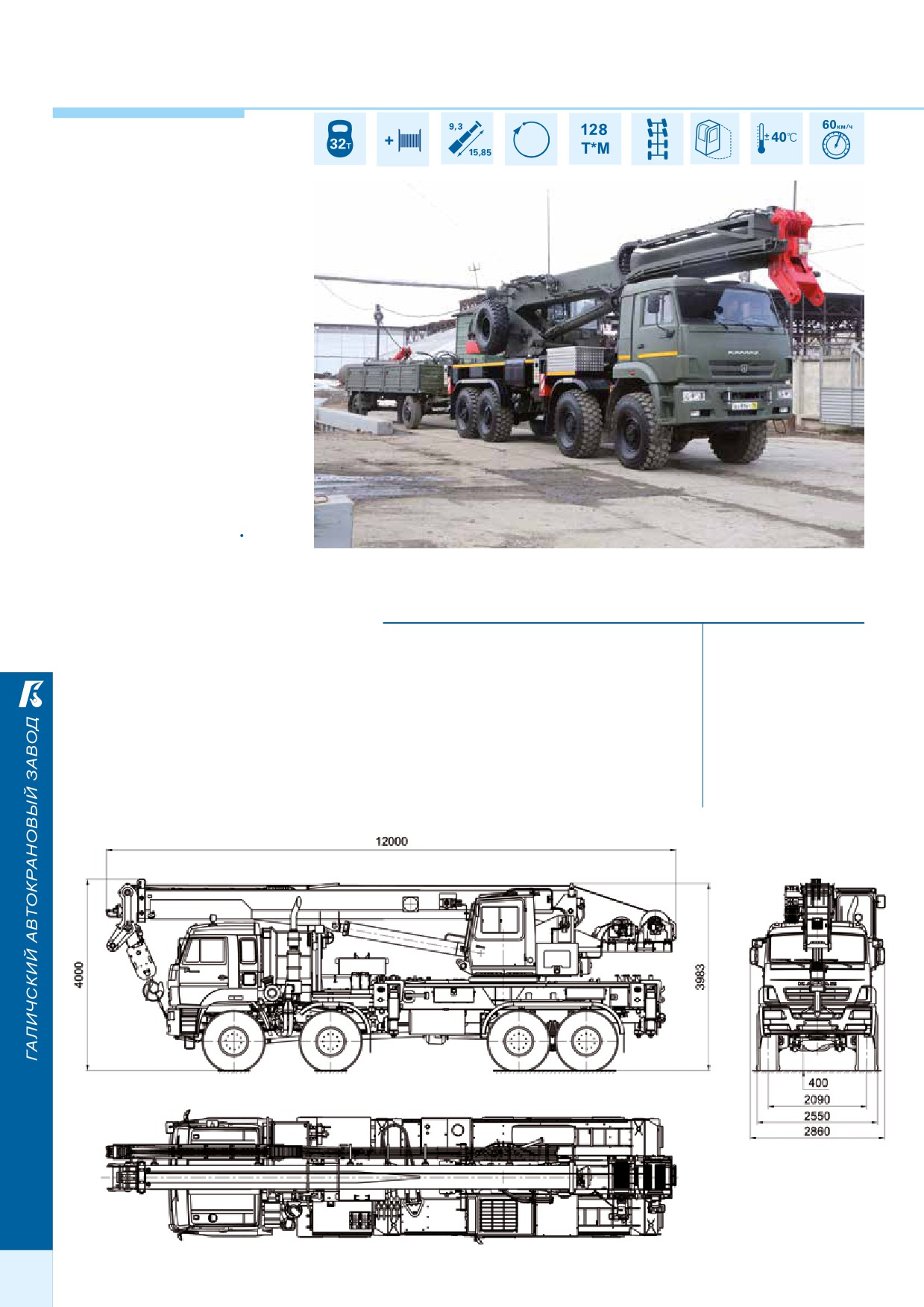

Универсальный сваебойный агрегат УСА-2
На базе автомобильного крана КС-55729-5М
УСА-2 выполняет крановые, свае-
360°
бойные и буровые операции, а так же
способен завинчивать винтовые сваи
и работать с люлькой для подъема
людей.
Благодаря специальной кинематике
копровой мачты достигается вылет 7,0
м при вертикальном положении мачты,
а так же обеспечивается возможность
бесступенчатого регулирования угла
наклона в пропорции 1:4 в продольной
плос-кости.
Для монтажа дополнительного обо-
рудования не требуется привлечение
вспомогательных строительно-мон-
тажных средств.
Наличие поворотной платформы дает
возможность производить забивку сра-
зу нескольких свай с одной стоянки.
Благодаря запатентованной систе-
ме блокировки подвески базового шас-
си, УСА-2 способен передвигаться по
строительной площадке с установлен-
ным дополнительным оборудованием
или грузом.
Колесное шасси позволяет передви-
гаться по бездорожью, а также исполь-
КС-55729-5М
зовать асфальтированные дороги об-
щего назначения.
В составе УСА-2 применяется шас-
си КАМАЗ-6560, которое отлично за-
Технические данные
рекомендовало себя в эксплуатации
кранов ГАЛИЧАНИН. Шасси обладает
превосходной проходимостью и несу-
Грузоподъемность крана, т.
32,0
щей способностью, а так же широко
Грузовой момент, т*м.
128
применяется в различных отраслях
Тип дизель молота
МСДТ 1250 и МСДТ1800
народного хозяйства и в военной от-
расли.
Длина сваи, м.
до 12,0
Рабочий сектор, град.
240
Угол наклона мачты, град.
+14°…. - 14°
Грузополъемность люльки, кг.
250
Высота подъема люльки, м.
12
Крутящий момент гидровращателя,кН*м
85,0
Транспортные размеры
КС-55729-5М
50
содержание .. 1 2 3 ..
