Электротельферы типа MТ, Т, ВВ. Каталог запчастей - часть 8

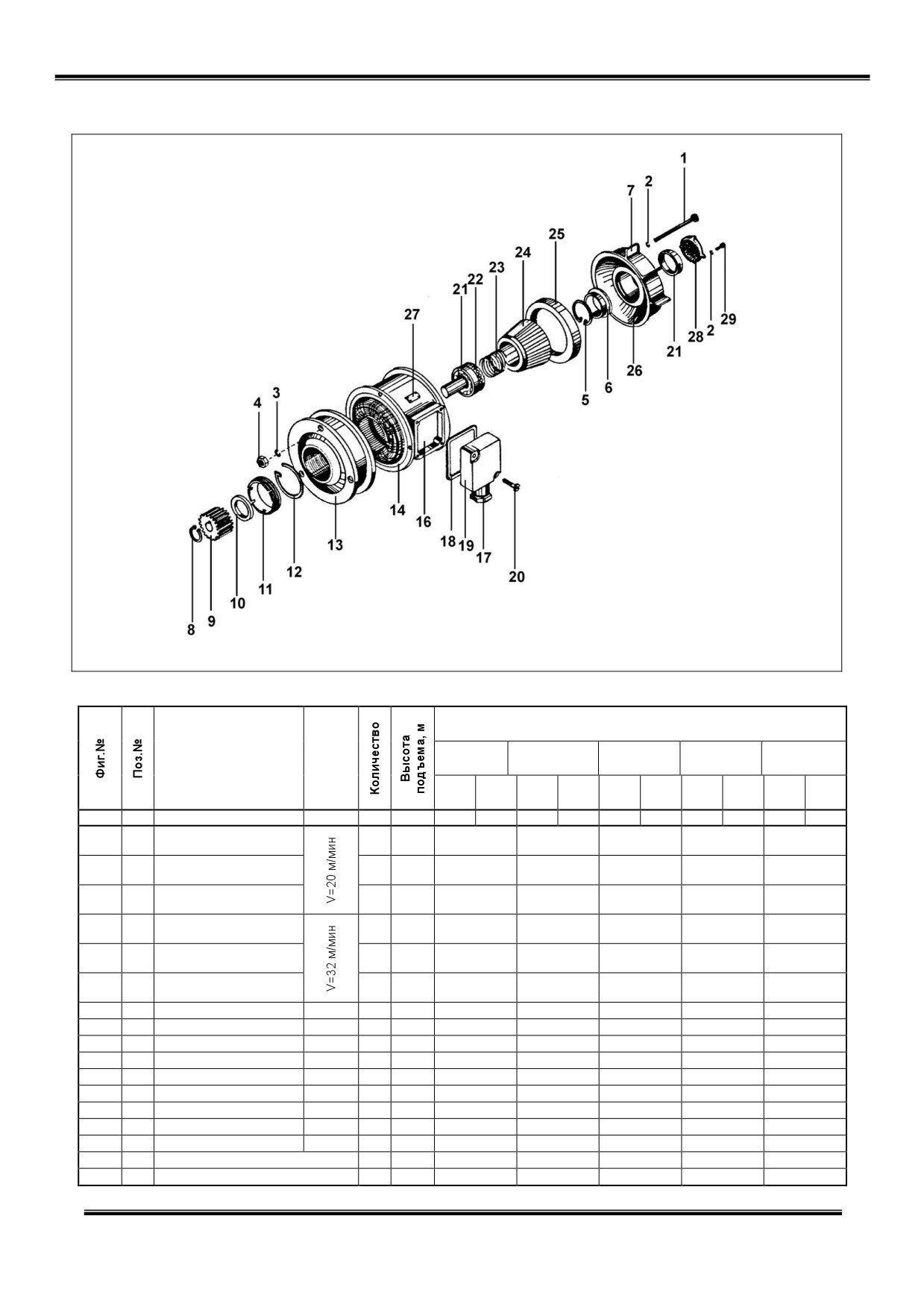

10.2. ЕЛЕКТРОДВИГАТЕЛЬ ТЕЛЕЖКИ С ТОРМОЗОМ V = 20 м/мин и V = 32 м/мин

Фиг. 16

Таблица 10.2

№ по каталогу

Наименование

БДС

500кг

1000кг

2000кг

3200кг

5000кг

тип Т

тип Т2

тип Т

тип Т2

тип Т

тип Т2

тип Т

тип Т2 тип Т

тип Т2

Электродвигатель

16, 17

6-24

168296

КК 1204-6А (в сборе)

Электродвигатель

16, 17

6-24

160580

КК 1405-6А (в сборе)

Электродвигатель

16, 17

6-24

168929

КК 1407-6А (в сборе)

Электродвигатель

16, 17

6-24

168999

КК 1204-4А (в сборе)

Электродвигатель

16, 17

6-24

143535

КК 1405-4А (в сборе)

Электродвигатель

16, 17

6-24

168928

КК 1407-4А (в сборе)

Винт M5 x 100 832-76

6-24

209204

Болт M6 x 18 1234-71

6-24

203008

Шайба пружинная 5Н

833-71

6-24

208533

Шайба пружинная 6Н

833-71

6-24

205361

Шайба пружинная 6Н

833-71

6-24

205361

Шайба пружинная 8Н

833-71

6-24

205263

Гайка M6 1250-71

6-24

219193

Гайка M8 1250-71

6-24

219196

Кольцо A47

2170-77

6-24

208726

Кольцо

6-24

345121

Втулка

6-24

345122

Таблица 10.2-прод.

Щит задный

6-24

345123

345124

Кольцо предохранительное

6-24

192553

192557

Кольцо В 12

2170-77

6-24

208728

Шестерня

6-24

192553

148899

Уплотнение A17x35

9954-73

6-24

209196

Уплотнение A20x35

9954-73

6-24

209201

Гайка регулирующая

6-24

345125

345126

Колжцо пружинное

6-24

345127

345128

Щит передний

6-24

345129

345130

Статор для скорости 20 м/мин

6-24

345132

345134

345136

Статор для скорости 32 м/мин

6-24

345131

345132

345133

345136

Клеммный щит

6-24

345137

Клеммная плита

6-24

345139

345138

Щуцер бакелитовый

6-24

345140

209209

AEЛ 16 x F II 9

Уплотнение

4592-74

6-24

345141

345142

Крышка клемного щита

6-24

345143

345144

Винт M4x40

832-76

6-24

220466

Винт M5 x 10

1358-72

6-24

222082

Подшипник роликовый

6-24

209212

NUB 204/C, SKF

Подшипник аксиальный

6-24

206405

8106 ГОСТ (SKF 51106)

Пружина для 20 м/мин

6-24

345146

345147

345148

для 32 м/мин

6-24

345145

345147

345148

Ротор для скорости 20 м/мин

6-24

345150

345151

345152

для скорости 32 м/мин

6-24

345149

345151

345152

Диск спирачный

6-24

345153

345154

345155

Кольцо спирачное (феродо)

6.24

345156

345157

Щит для 20 м/мин

6-24

345159

345161

345163

для 32 м/мин

6-24

345158

345160

345162

Крышка

6-24

345164

Винт M5 x 10

1358-72

6.24

222082

11. СПЕЦИАЛЬНЫЕ ИСПОЛЬНЕНИЯ

11.1 ТИП T 51 - ЭЛЕКТРОТЕЛЬФЕР С ДВУХСТОРОННЫМ OДНОПОСОЧНЫМ ВЫХОДОМ КАНАТА

11.1.1. КРАТКОЕ ОПИСАНИЕ

Электротельфер типа T51 отвечает современных требованиях для этого типа подъемно-транспортным

соорожениям. Они разработаны на основе электротельферов Т и Т₂ . Это дает потербителю ефективная

и надеждная машина. Все основные узлы одни и тоже как у электротельферов Т и Т₂ .Основная разница

сосотоит в следующем

1. На барабане нарезанны винтовые каналы с левом и правом направлением, в каторым

рассположены левый и правый канат. Закрепление каната оно и тоже кака у электротельферов типа T a

T₂.

2. У электротельферов эсть два канатоукладчика , “левый” и “правый” , по один для каждого каната.

3. У электротельферов нет группа “КРЮК С РОЛИКОВЫМ БЛОКОМ". Выбор несущых устройств,

делается потребителю.

В качестве инструкции для монтажа и експлоатации электротельферов типа T51 применяется

„Инструкция к монтажу и експлоатации электротельферов типа Т и Т₂“

11.1.2. КАНАТОУКЛАДЧИК

Таблица 11.1

№ по каталогу

Высота

Нименование/БДС

подъема

2x250 kg

2x500 kg

2x800 kg

2x1250 kg

Kанатоукладчик (в сборе);

7-22

134571

134550

134638

134510

Гайка направляющая

7-22

134568

134516

134640

134500

Сегмент направляющий

7-22

134567

134642

134499

Примечание:

Номера по каталогу отсуствующих деталей каторые относятся для колонках 6,7,8 и 9 настоящей

таблице, находятся в таблице группе 4 “Канатоукладчик”, соответно в колонках 8/9; 10/11, 12/13 и

14/15 .

11.1.3. БАРАБАН

Таблица 11.2

№ по каталогу

Высота

Нименование/БДС

подъема

2x250 kg

2x500 kg

2x800 kg

2x1250 kg

БАРАБАН (в сборе)

134574

13452

134644

134489

БАРАБАН (в сборе)

134573

134522

134643

134490

БАРАБАН (в сборе)

134699

134743

134606

134587

БАРАБАН (в сборе)

134698

134742

134605

134586

Канат

134552

134519

134654

134491

Канат

134551

134518

134655

134492

Канат

134553

134520

134620

134601

Канат

134554

134521

134621

134602

Примечание:

Номера по каталогу отсуствующих деталей каторые относятся для колонках 6,7,8 и 9 настоящей

таблице, находятся в таблице группе 5 “Барабан”, соответно в колонках 8/9; 10/11, 12/13 и 14/15

11.2 ТИП T 51 - ЭЛЕКТРОТЕЛЬФЕР С ДВУХСТОРОННЫМ РАЗНОПОСОЧНЫМ ВЫХОДОМ КАНАТА

11.2.1. КРАТКОЕ ОПИСАНИЕ

Электротельфер типа T52 отвечает современных требованиях для этого типа подъемно-транспортным

соорожениям. Они разработаны на основе электротельферов Т и Т₂ . Это дает потербителю ефективная

и надеждная машина. Все основные узлы одни и тоже как у электротельферов Т и Т₂ .Основная разница

сосотоит в следующем

1. На барабане нарезанны винтовые каналы с левом и правом направлением, в каторым

рассположены левый и правый канат. Закрепление каната оно и тоже кака у электротельферов типа T a

T₂.

2. У электротельферов эсть два канатоукладчика , “левый” и “правый” , по один для каждого каната.

3. Объединяющим звеном электротельфера, которое служит для связи всех остальных узлов, как и у

электротельферов типа Т и Т₂ является корпус. Он разработан так, что позволяет выход каната в двух

направлении размеченым на 180^О

4. У электротельферов нет группа “КРЮК С РОЛИКОВЫМ БЛОКОМ". Выбор несущых устройств,

делается потребителю.

В качестве инструкции для монтажа и експлоатации электротельферов типа T52 применяется

„Инструкция к монтажу и експлоатации электротельферов типа Т и Т₂“

11.2.2. КОРПУС С ВЫКЛЮЧАЮЩЕЙ СИСТЕМОЙ

Таблица 11.3

№ по каталогу

Высота

Нименование/БДС

подъема

2x250 kg

2x500 kg

2x800 kg

2x1250 kg

Штанга

134798

134739

134664

134814

Штанга

134797

134738

134663

124813

Штанга для электродвигателя KГ 1608-6

134799

134740

134665

134815

Штанга

134800

134741

134666

134816

Штанга

134302

—

Tyč

134301

—

Штанга для электродвигателя KГ I 2110-24/6

134803

—

Штанга

134804

—

Корпус

134788

134724

134668

134822

Корпус

134787

134723

134667

134821

Корпус

134789

134725

134669

134823

Корпус

134790

134726

134670

134824

Примечание:

Номера по каталогу отсуствующих деталей каторые относятся для колонках 6,7,8 и 9 настоящей

таблице, находятся в таблице группе

“Корпус с выключающей системой”, соответно в

колонках 8/9; 10/11, 12/13 и 14/15 .

11.2.3. КАНАТОУКЛАДЧИК — ЛЕВЫЙ

Таблица 11.4

№ по каталогу

Высота

Нименование/БДС

подъема

2x250 kg

2x500 kg

2x800 kg

2x1250 kg

Kанатоукладчик (в сборе);

7-22

134571

134550

134638

134510

Гайка направляющая

7-22

134568

134516

134640

134500

Сегмент направляющий

7-22

134567

134642

134499

Примечание:

Номера по каталогу отсуствующих деталей каторые относятся для колонках 6, 7, 8 и 9

настоящей таблице, находятся в таблице группе 4 “Канатоукладчик”, соответно в колонках 8/9;

10/11, 12/13 и 14/15 .

11.2.4. БАРАБАН

Таблица 11.5

№ по каталогу

Высота

Нименование/БДС

подъема

2x250 kg

2x500 kg

2x800 kg

2x1250 kg

БАРАБАН (в сборе)

134575

134524

134645

134504

БАРАБАН (в сборе)

134576

134525

134646

134505

БАРАБАН (в сборе)

134700

134744

134607

134588

БАРАБАН (в сборе)

134701

134745

134608

134589

Канат

134552

134519

134654

134491

Канат

134551

134518

134655

134492

Канат

134553

134520

134620

134601

Канат

134554

134521

134621

134602

Примечание:

Номера по каталогу отсуствующих деталей каторые относятся для колонках 6,7,8 и 9 настоящей

таблице, находятся в таблице группе 5 “Барабан”, соответно в колонках 8/9; 10/11, 12/13 и 14/15

11.3. ТЕЛЕЖКА ЭЛЕКТРИЧЕСКАЯ ЖЕСТКАЯ С НУЛЕВЫМ НАКЛОНОМ ПРОФИЛЯ

Таблица 11.6

№ по каталогу

Высота

500 kg

1000 kg

2000 kg

3200 kg

5000 kg

Нименование/БДС

подъема

тип T

типT2

тип T

типT2

тип T

типT2

тип T

типT2

тип T

типT2

ТЕЛЕЖКА (в сборе с

170796

148952

148982

электродвигателем)

ТЕЛЕЖКА (в сборе с

V=20 m/min

9, 12

170798

148955

149011

электродвигателем)

(без тормоза)

ТЕЛЕЖКА (в сборе с

18, 24

150931

150962

150978

электродвигателем)

ТЕЛЕЖКА (в сборе с

170795

148953

148983

электродвигателем)

ТЕЛЕЖКА (в сборе с

V=20 m/min

9, 12

170797

148956

149012

электродвигателем)

(с тормозом)

ТЕЛЕЖКА (в сборе с

18, 24

150953

150963

150979

электродвигателем)

ТЕЛЕЖКА (в сборе с

150910

151910

148954

148984

электродвигателем)

ТЕЛЕЖКА (в сборе с

V=32 m/min

9, 12

150911

148957

149013

электродвигателем)

ТЕЛЕЖКА (в сборе с

18, 24

150954

150964

150980

электродвигателем)

Колесо ходовое ведомое

6, 9, 12

135117

135121

135125

Колесо ходовое ведущее

6, 9, 12

135115

135119

135123

Примечание:

Номера по каталогу отсуствующих деталей находятся в группе 9

„Тележка электрическая

жесткая"

11.4. ТЕЛЕЖКА ЭЛЕКТРИЧЕСКАЯ ЖЕСТКАЯ С ПОВЫШЕНОЙ ШИРИНОЙ ПРОФИЛЯ

Таблица 11.7

№ по каталогу

Высота

тип T и T2

Нименование/БДС

подъема

Ширина профиля, мм

150

170

190

215

220

240

260

280

300

Шпилька для

6-24

134511

134512

135018

—

135019

—

500 a 1000 kg

Шпилька для

6-24

—

135520

135521

135522

—

135523

—

2000 a 3200 kg

Шпилька для

6-24

—

135524

135525

135526

—

135527

135528

135529

135530

5000 kg

Примечание:

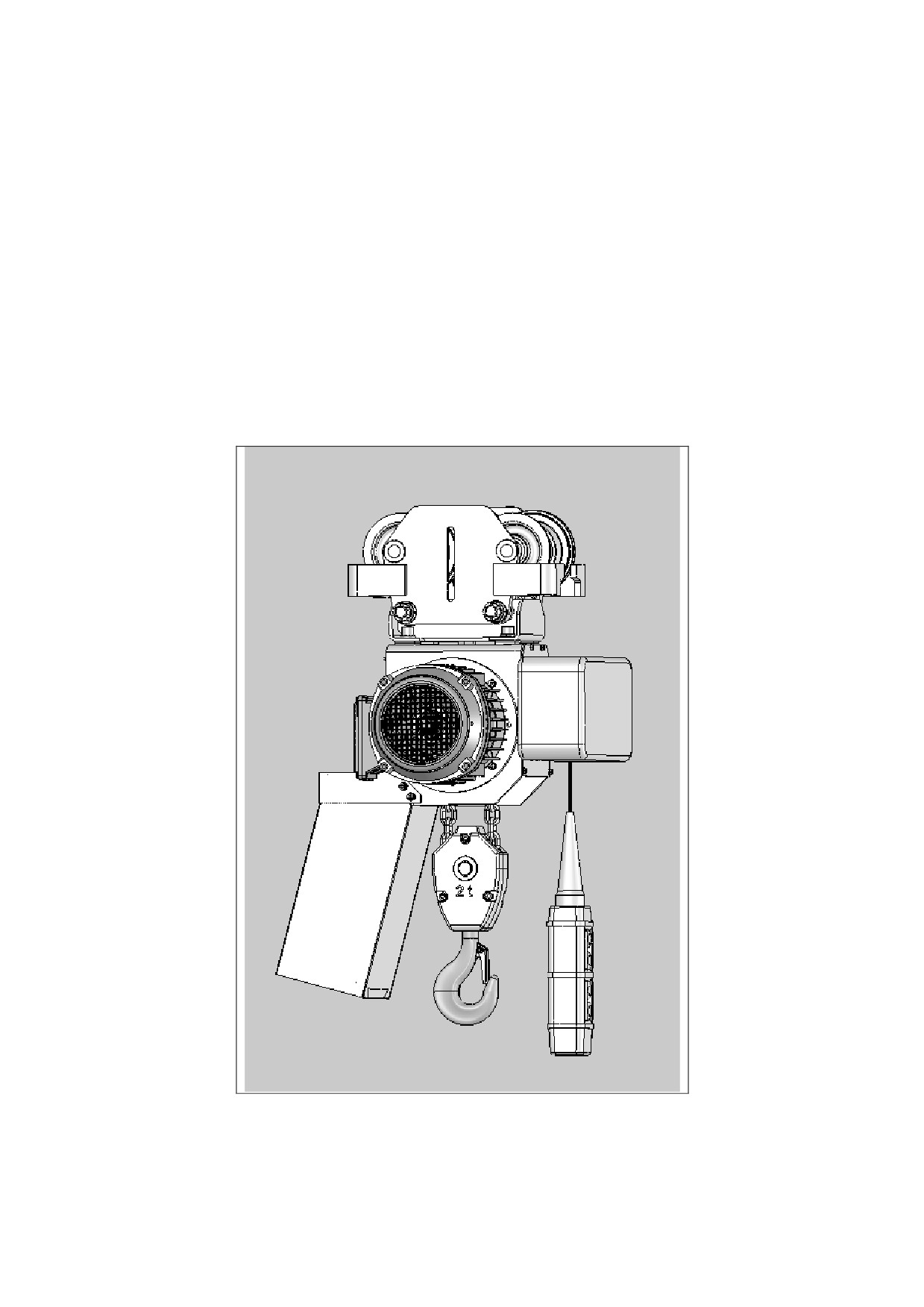

КАТАЛОГ ЧАСТЕЙ

Цепных электротельферов типа BB

КАТАЛОГ ЧАСТЕЙ. Цепных электротельферов типа ВВ

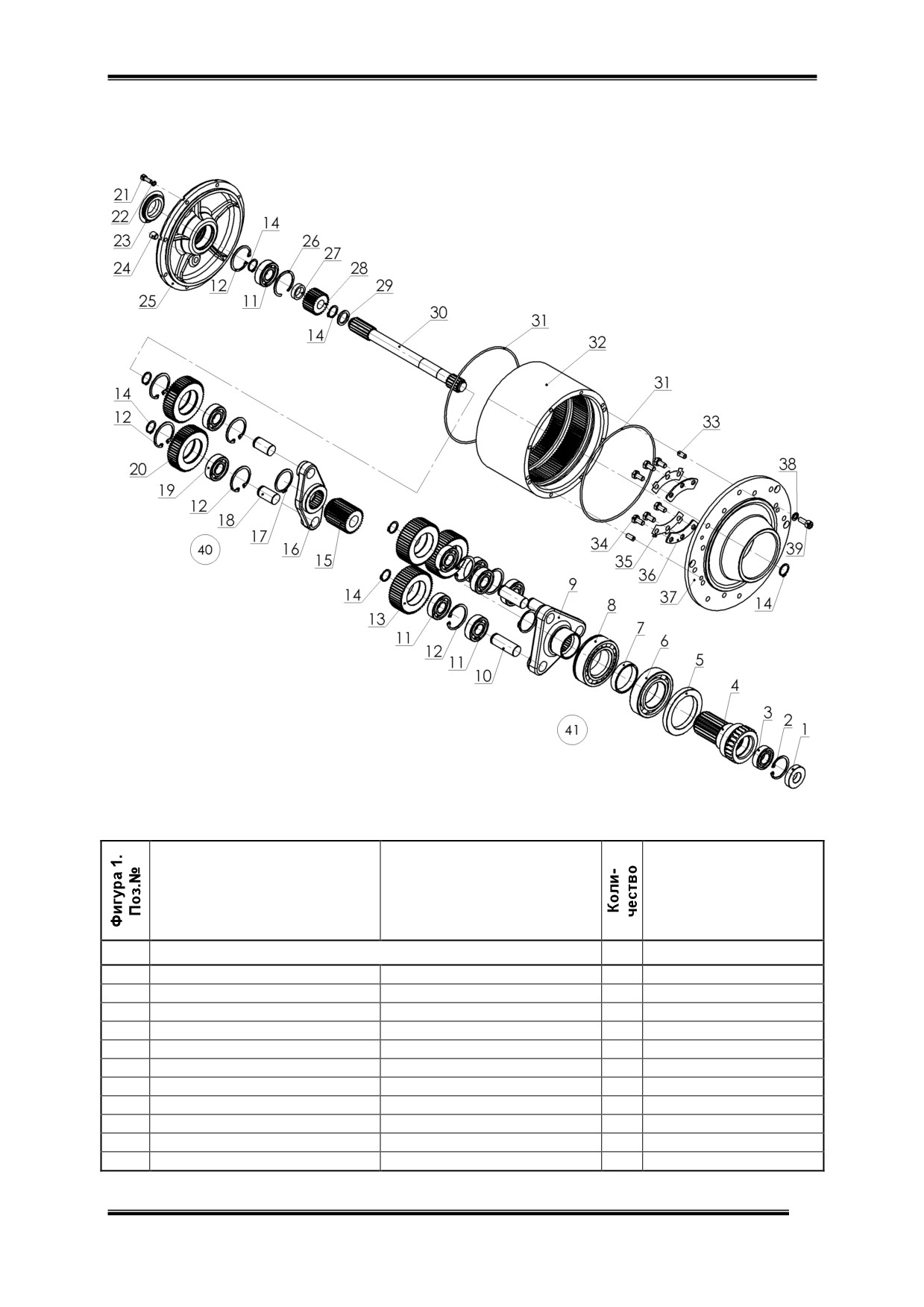

1. ПЛАНЕТНЫЙ РЕДУКТОР ЭЛЕКТРОТЕЛЬФЕРА

Фигура 1.

Таблица 1

Стандарт/

Номер по

Наименование

Обозначение

каталогу

Уплотнение

Б20х42х10-3 БДС 9954-84

208043

Кольцо

А 42 БДС 2170-77

Подшипник

6004 БДС 4843-79

Втулка зубчатая

Т 0231.0103.3В.01

162039

Уплотнение

Б65х90х10-3 БДС 9954-84

208045

Подшипник

6210 БДС 4843-79

Втулка дистанционная

Т 0231.01.03.01

162038

Подшипник 6210 БДС 4843-84

Т 0231.01.03.2В.03

203720

Водило ІІ

Т 0231.01.03.2В.02

160640

Ось

Т 0231.01.03.2В.01

162289

Подшипник

6204 БДС 4843-79

с.

КАТАЛОГ ЧАСТЕЙ. Цепных электротельферов типа ВВ

Кольцо

А 47 БДС 2170-77

Шестерня планетарная

Т 0231.01.03.1В.01

162928

Кольцо

В 20 БДС 2170-77

Шестерня центральная

Т 0231.01.02.2В.1П.02

162712

Водило І

Т 0231.01.02.2В.1П.01

143350

Кольцо

В 40 БДС 2170-77

Ось

Т 0231.01.02.2В.00.01

162709

Подшипник

6310 БДС 4843-79

Шестерня планетарная

Т 0231.01.02.1В.01

162933

Винт

М6х14-6.8 БДС 2171-83

Шайба

2 6Н БДС 833-82

Крышка

Т 0231.01.01.00.02

186183

Пробка

Т 0231.01.01.00.11

170526

Крышка

Т 0231.01.00.01.01

186182

Кольцо обеспечительное

Т 0231.01.01.00.08

160067

Втулка дистанционная

Т 0231.01.01.00.03

126778

Шестерня центральная

Т 0231.01.01.00.04

162712

Втулка компенсирующая

Т 0231.01.01.00.05

160071

Вал

Т 0231.01.01.00.06

162714

Кольцо резиновое

Т 0231.01.00.05

160062

Венец зубчатый

Т 0231.01.00.01

162279

Щифт цилиндрический

Т 0231.01.00.07

143357

Болт

М8х16-5.6 БДС 1232-86

Подложка обеспечительная

Т 0231.01.00.04

160065

Сектор стопорный

Т 0231.01.00.02

160063

Фланец

Т 0231.01.00.03

162207

Шайба

2 8Н БДС 833-82

Винт

М8х18-6.8 БДС 2171-83

Передача І - комплект

Т 0231.01.02

158453

Передача ІІ - комплект

Т 0231.01.03

162776

с.

КАТАЛОГ ЧАСТЕЙ. Цепных электротельферов типа ВВ

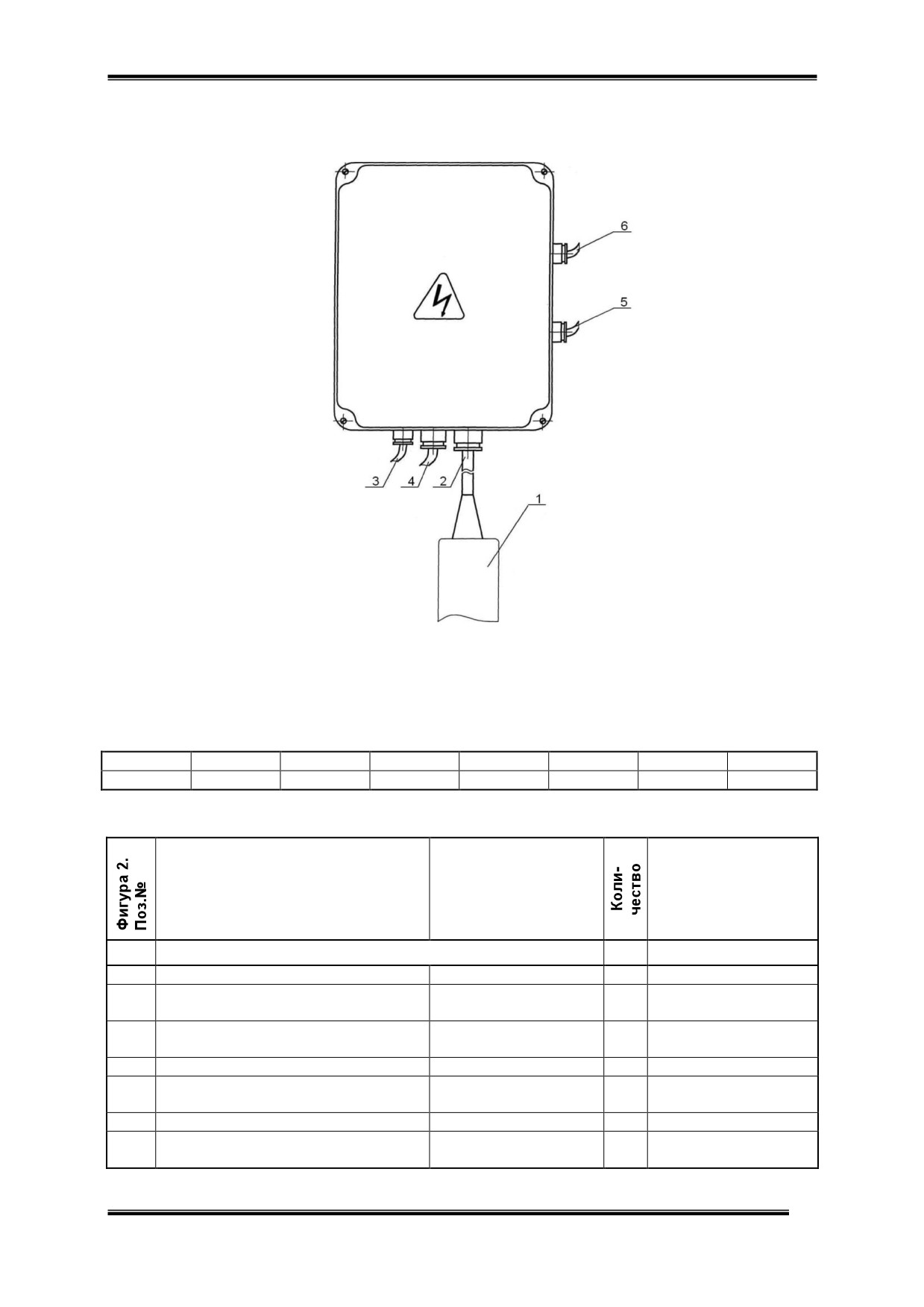

2. БЛОК УПРАВЛЕНИЯ

Фигура 2.

Соответствие между типом электротельфера и типом электротабло типа ТЕВ отвечает

таблице:

TВ102М

TВ102

TВ022М

TВ022

TBB104М

TBB104

TBB024М

TBB024

ТЕВ1В-6

ТЕВ1В-5

ТЕВ1В-4

ТЕВ1В-3

ТЕВ1В-62

ТЕВ1В-52

ТЕВ1В-42

ТЕВ1В-32

Таблица 2

Наименование

Стандарт

Обозначение

Блок управления

Командный выключатель с секретным

замком - таблица 2.2

Кабель для командного выключателя

- таблица 2.1

Кабель для конечного выключателя

DIN VDE 0282 часть 810

Н07RN-F4х1,5mm2

Кабель для электродвигателя

DIN VDE 0282 часть 810

Н07RN-F4G1,5mm2

подьема

Питающий кабель

DIN VDE 0282 часть 810

Н07RN-F4G1,5mm2

Кабель для электродвигателя

DIN VDE 0282 часть 810

Н07RN-F4G1,5mm2

тележки

с.

КАТАЛОГ ЧАСТЕЙ. Цепных электротельферов типа ВВ

Таблица 2.1

Подъем

Тележка

Стальный трос

Защитное

Тип кабеля

Число жил

Число скоростей

Внутрен

жило

Внешний

ний

7G1,5

6G1,5

ШКПТН-85

5G1,5

4G1,5

7G1,5

6G1,5

ШКПСС-380

5G1,5

4G1,5

Таблица 2.2

Вид

Тип командного выключателя

Подъем

Тележка

управление

KS291

хх

KS14

хх

Индиректное

KS29

KS13

хх - двухскоростный; х - односкоростный.

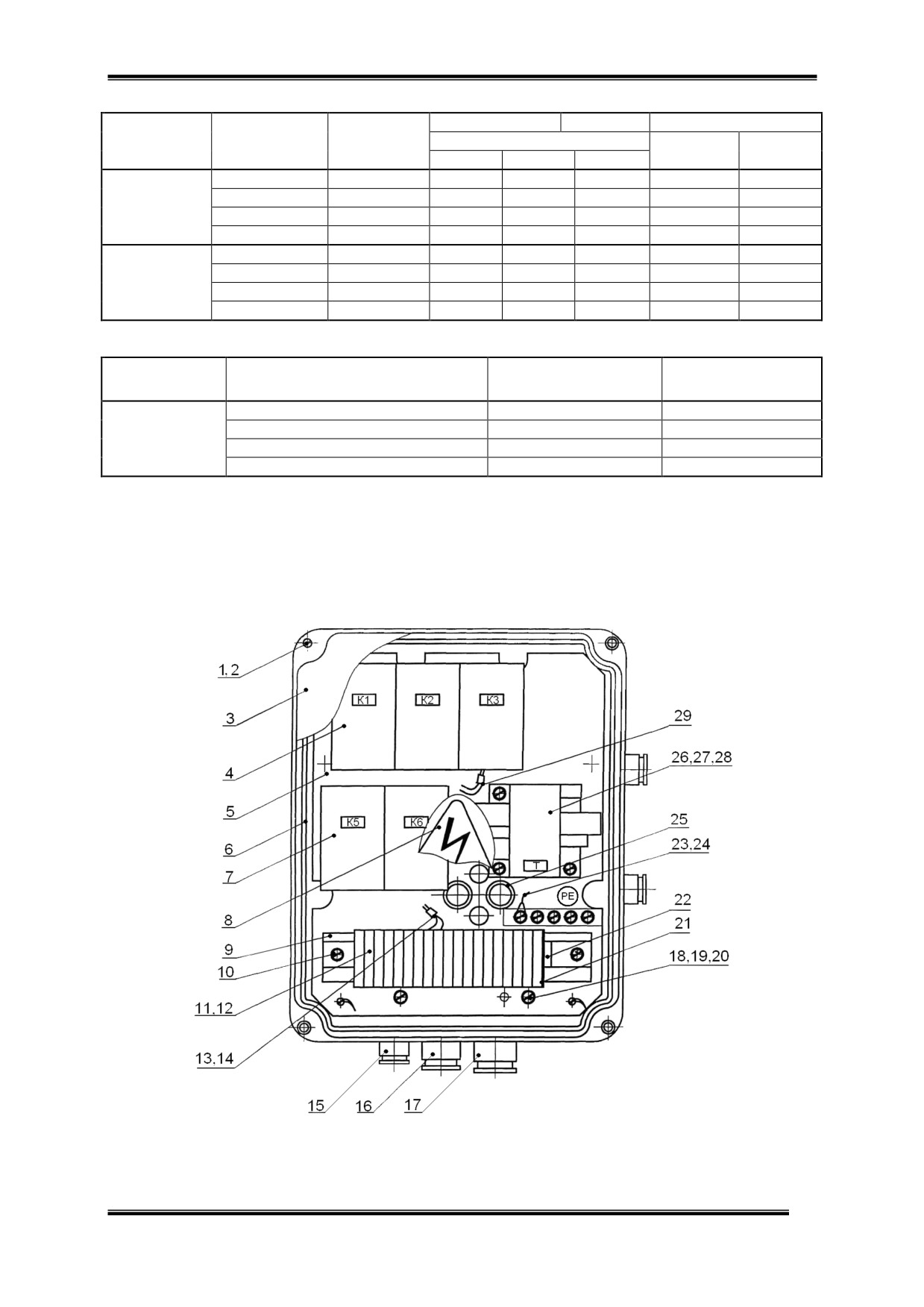

3. ЭЛЕКТРОТАБЛО ТЕВ1В

Фигура 3.

с.

КАТАЛОГ ЧАСТЕЙ. Цепных электротельферов типа ВВ

Таблица 3

Количество

Стандарт/

Наименование

Обозначение

Винт М6х25

БДС 2171-83

Шайба А6

БДС 833-82

Крышка

ТЕВ1В 00.00.02

Контактор 24 VАС;2NО+2NС

СМ09-В5 ІЕС 337-1

Шасси сварка

ТЕВ1В10.01.00

Основа

ТЕВ1В00.00.01

Контактор 24 VАС

СМ0901-В5 ІЕС 337-1

Табличка предохранительная

№520322-55

Шина профильная

L=190mm

10.

Винт М4х8

БДС 2171-83

11.

Шайба А4

БДС 833-82

12.

Клемма строчная 4 mm²

13.

Проводник монтажный

ПВ-А2

5,5

3,5

5,5

3,5

1,5mm² (m) -черный

14.

Лента бандажная

15.

Вход кабельный

ВЕл 13,5

16.

Вход кабельный

ВЕл16

17.

Вход кабельный

ВЕл 21

18.

Винт М5х14

БДС 2171-83

19.

Шайба А5

БДС 833-82

20.

Шайба А5

БДС 833-82

21.

Пластина крайняя

22.

Ограничитель прижим

23.

Проводник монтажный

ПВ-А2

0,8

1,5mm² (m) - ж.зеленый

24.

Гильза щепселняя

6,3x1,5

25.

Прокладка

ТЕВ1В 00.00.03

26.

Трансформатор 380/220/24V

ЕІ66/36 МS-007

27.

Патрон для предохранителя

ф5х20;1 А ПП20

28.

Патрон для предохранителя

ф5х20;3,15А ПП20

29.

Проводник монтажный

ПВ-А2

4,5

4,0

3,5

4,5

4,0

3,5

0,75mm² (m) - красный

с.

КАТАЛОГ ЧАСТЕЙ. Цепных электротельферов типа ВВ

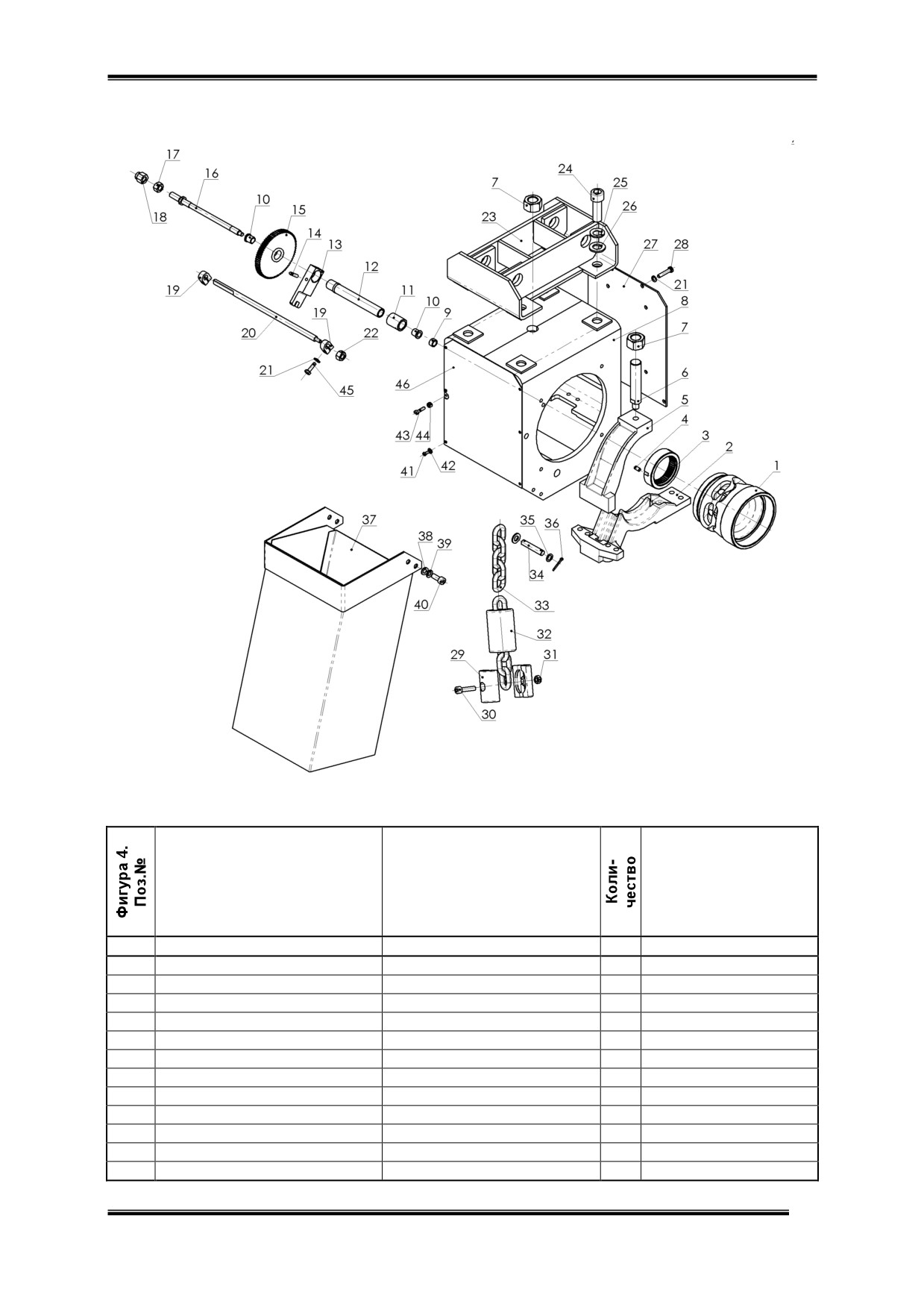

4. КОРПУС С ВЫКЛЮЧАЮЩЕЙ СИСТЕМОЙ

Фигура 4.

Таблица 4.

Стандарт/

Наименование

Номер по каталогу

Обозначение

Звездочка

ВВ 20.04.00.01

Отталкиватель

ВВ 20.02.00.08

Венец зубчатый

ВВ 20.04.00.02

Штифт

ВВ 20.04.00.03

Водитель цепи

ВВ 20.02.14.00.01

Шпилка

ВВ 20.02.14.00.02

Гайка

М20-5 БДС 1250-83

Тело

ВВ 20.02.01

Втулка дистанционная

ВВ 20.02.03.00.06

Втулка подшипниковая

ВВ 20.02.03.03.00.03

Втулка резбовая

ВВ 20.02.03.04.00.01

Винт

ВВ 20.02.03.03.00.02

с.

КАТАЛОГ ЧАСТЕЙ. Цепных электротельферов типа ВВ

Палец

ВВ 20.02.03.04.00.03

Штифт пружинный

5х25 DIN 1481

Колесо зубчатое

ВВ 20.02.03.03.00.01

Ось

ВВ 20.02.03.00.05

Гайка

М10-5 БДС 1250-83

Опора

ВВ 20.02.03.00.01

Скоба

ВВ 20.02.04.00.03

Штанга

ВВ 20.02.04.00.01

Шайба

2 6Н БДС 833-82

Гайка

М6-5 БДС 1250-83

Рама

ВВ 20.07

Винт

М16х50-8.8 БДС 2171-83

Шайба

А М16 БДС 206-78

Шайба

2 16Н БДС 833-82

Крышка - эл.блока

ВВ 20.00.25

Винт

І А М6х12 БДС 832-83

Полувтулка

ВВ 20.20.00.03

Винт

М8х35-8.8 БДС 2171-83

Гайка

М8-5 БДС 1250-83

Маншон

ВВ 20.20.00.02

Цепь

9х27-bk DIN 5684-8

ВВ 20.20.00.01

Штифт

ВВ 20.02.00.11

Шайба

АМ 10 БДС 206-78

Шплинт

3,2х25 БДС 55-77

Магазин для цепи

ВВ 20.19

Шайба

АМ 8 БДС 206-78

Шайба

2 8Н БДС 833-82

Винт

М8х25-8.8 БДС 2171-83

Винт

І А М4х10 БДС 832-83

Шайба

А М4 БДС 206-78

Винт

М5х16-6.8 БДС 832-83

Гайка

М5-5 БДС 1250-83

Болт

М6х20-6.8 БДС 1230-85

Крышка

ВВ 20.00.14

с.

КАТАЛОГ ЧАСТЕЙ. Цепных электротельферов типа ВВ

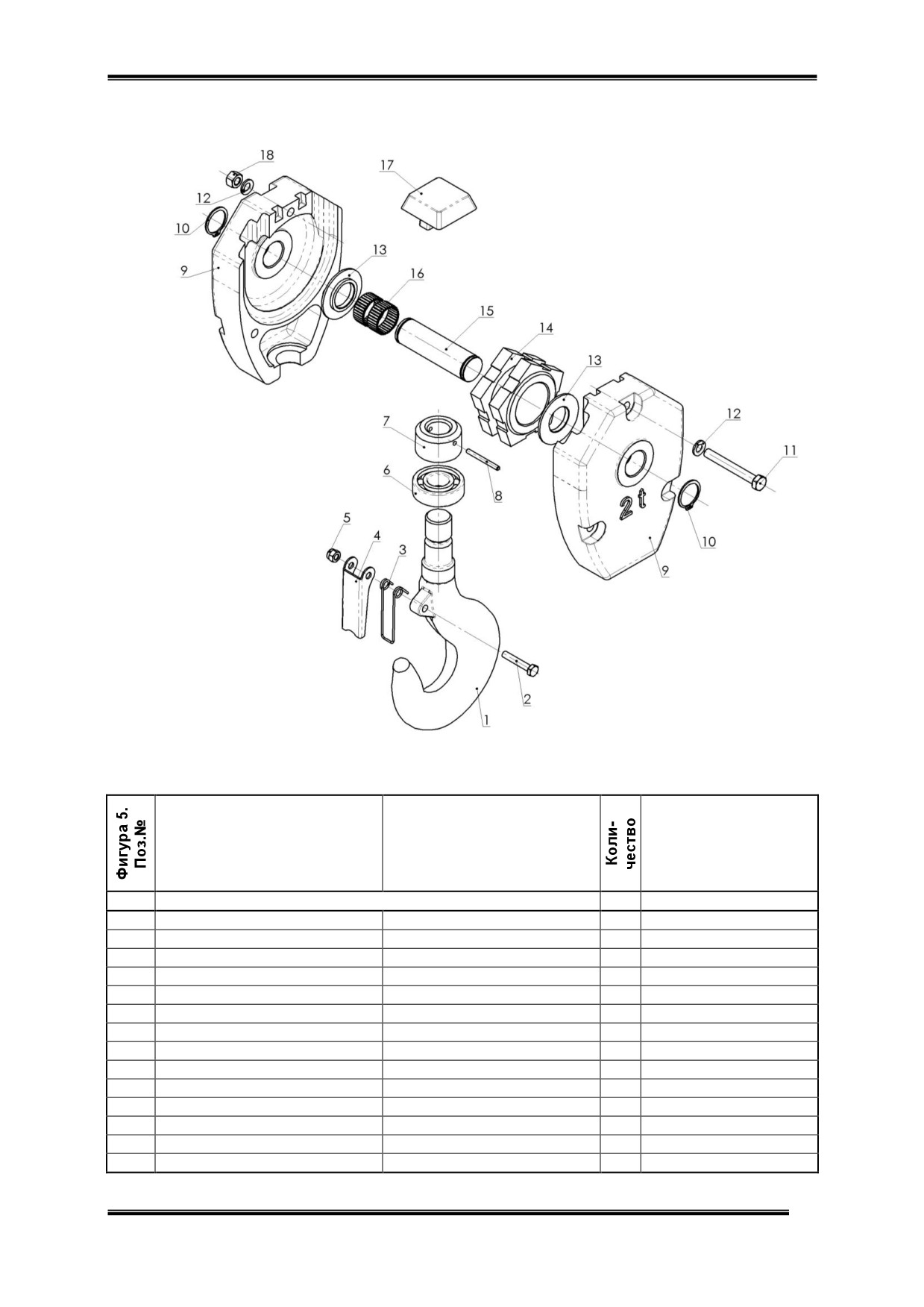

5. КРЮК ДВУХКРАТНЫЙ КОМЛЕКТ

Фигура 5.

Таблица 5

Стандарт/

Наименование

Номер по каталогу

Обозначение

Крюк однорогий

БКТ 12.01.00.01-01

Болт

1 М6х35-6.8 БДС 1234-85

Пружина

БКТ 12.01.00.03

Язык

БКТ 12.01.00.02

Гайка

М6-6 БДС 9731-83

Подшипник

51105 БДС 4852-85

Гайка

ВВ 20.06.01.00.07

Штифт пружинный

4х40 DIN 1481

Полукрышка

ВВ 20.06.00.02

Кольцо

В25 БДС 2170-77

Винт

М8х65-8.8 БДС 2171-83

Шайба

2 8Н БДС 833-82

Шайба дистанционная

ВВ 20.06.00.06

Катушка

ВВ 20.06.00.11

с.

КАТАЛОГ ЧАСТЕЙ. Цепных электротельферов типа ВВ

Ось

ВВ 20.06.00.04

Подшипник игольный

NA 4905 FAG

Тампон

ВВ 20.06.00.09

Гайка

М8-5 БДС 1250-83

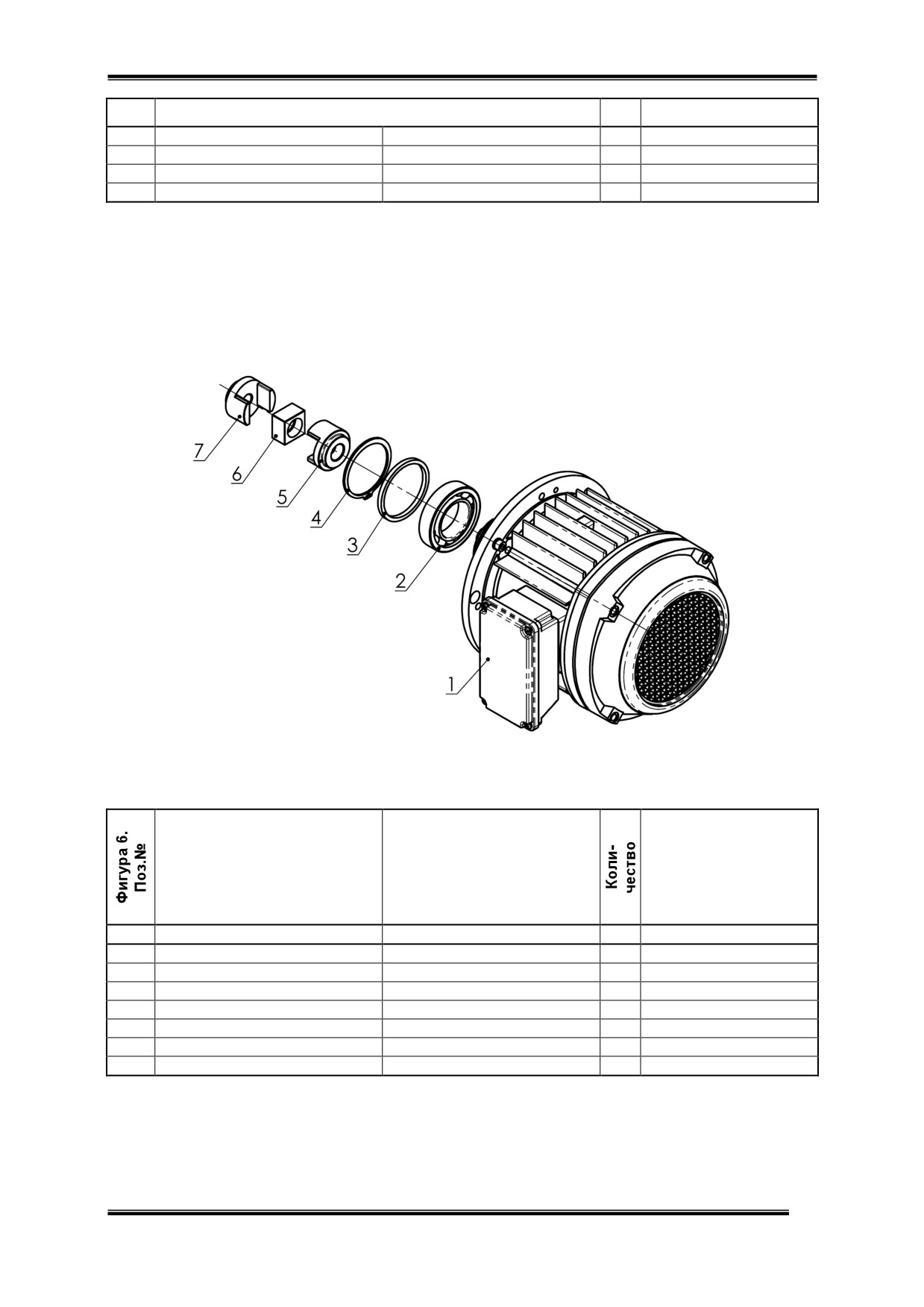

6. ЭЛЕКТРОДВИГАТЕЛЬ ПОДЪЕМА (В СБОРЕ) С МУФТОЙ

Фигура 6.

Таблица 6.

Стандарт/

Наименование

Номер по каталогу

Обозначение

Электродвигатель

KГЕ ІІ 1608-6

Подшипник

61915-2Z SKF

Втулка

ВВ 20.00.23

Кольцо

В 75 БДС 2170-77

Втулка двигателя

ВВ 20.03.00.01

Тело промежуточное

ВВ 20.03.00.03

Втулка редуктора

ВВ 20.03.00.02

с.

содержание .. 6 7 8 9 ..
