ГЛАВА XI КЛАССИФИКАЦИЯ ЭЛЕКТРИЧЕСКИХ ЧАСОВ. ПЕРВИЧНЫЕ И ВТОРИЧНЫЕ ЭЛЕКТРОЧАСЫ (1957 год) - часть 8



9. УСТРОЙСТВО И РАБОТА СИНХРОННЫХ ЧАСОВ (1957 год)

По своему устройству и принципу действия синхронные часы напоминают вторичные электрические часы с вращающимся якорем. Питание синхронные часы получают обычно от сети переменного тока с частотой 50 герц.

Отличием от названных вторичных часов является то, что ротор мотора синхронных часов имеет значительно большее количество полюсов, нежели вращающийся якорь вторичных, так как синхронные часы получают не минутные импульсы тока, а 50 положительных и 50 отрицательных импульсов тока в секунду. Ротор синхронных часов вращается непрерывно и стрелки этих часов имеют плавное перемещение.

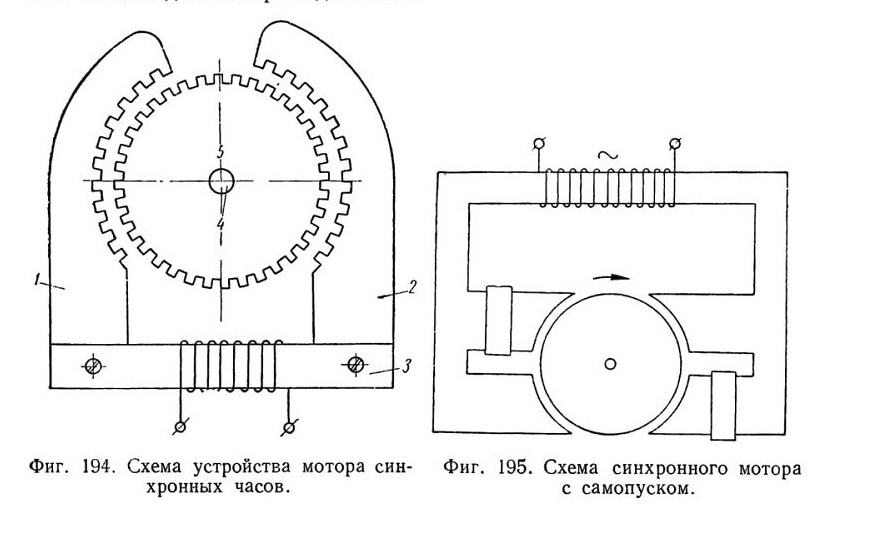

На фиг. 194 показана схема устройства мотора синхронных часов. Между многополюсными башмаками 1 и 2 электромагнита 3 вращается на оси 4 многополюсный ротор 5.

Как известно, скорость вращения ротора синхронного мотора зависит от частоты питающего тока и числа пар полюсов ротора, что выражается формулой

п = 60*f/p об/мин,





где п — число оборотов ротора; f — частота тока; р — число пар полюсов.



Передача вращения ротора к стрелкам осуществляется с помощью нескольких пар зубчатых колес.

Учитывая большую скорость вращения ротора, достигающую 3000 об/мин для быстроходных моторов и 150—400 об/мин для тихоходных, первые пары колес обычно изготовляют из текстолита, чем достигается бесшумность работы передачи.







Фиг. 194. Схема устройства мотора синхронных часов.

Фиг. 195. Схема синхронного мотора с самопуском.





Синхронные моторы, применяемые в часах, изготовляются двух типов: с самопуском и без самопуска. Мотор без самопуска выполняется по схеме, показанной на фиг. 194. Такой мотор при включении питания сам «с места» не берет. Для запуска таких роторов применяют специальные пружинящие рычаги, нажимом на которые в момент запуска сообщают ротору предварительные обороты, необходимые для ввода мотора в синхронизм, т. е. сообщения ротору числа оборотов, равного (или незначительно большего) числу его рабочих оборотов.

Моторы с самопуском (схема показана на фиг. 195) имеют несколько отличное устройство башмаков электромагнита. Башмаки имеют сплошной, расщепленный надвое полюс. На эти полюсы надеты со смещением дополнительные обмотки, создающие в моменты запуска дополнительное поле, сообщающее ротору необходимый импульс для троганья и входа в синхронизм.

Как это видно из вышеприведенной формулы для числа оборотов ротора, стабильность скорости вращения ротора зависит исключительно от стабильности частоты питающего тока. При отсутствии стабилизации частоты питания синхронные часы дают суточные ошибки

хода, достигающие значения нескольких десятков минут, поэтому синхронные часы включают в сеть через стабилизатор частоты.

Кроме того, правильность работы синхронных часов в некоторой степени зависит от стабильности напряжения питающей сети.

Значительное падение напряжения вызовет выпадение мотора из синхронизма и его остановку, большое повышение напряжения вызывает нагрев обмотки, могущий привести к повреждению часов.

К недостаткам этих часов следует также отнести довольно быстрый износ осей колес механизма, обусловленный непрерывным и быстрым их вращением.

Все вышеперечисленное в настоящее время сильно ограничивает применение синхронных часов, обладающих в то же время целым рядом положительных свойств, как, например, простота конструкции, независимость действия, отсутствие специальных источников питания, непрерывность и плавность перемещения стрелок и т. п.
