6. ПЕРВИЧНЫЕ ЭЛЕКТРОЧАСЫ С ПРИВОДОМ КОСВЕННОГО ДЕЙСТВИЯ (1957 год)

В первичных часах с приводом косвенного действия маятник получает импульс от падающего груза (или от изогнутой пружины), а энергия электромагнита расходуется лишь на подъем этого груза. Благодаря такой конструкции маятник часов с приводом косвенного действия получает совершенно одинаковые импульсы как по величине, так и по длительности, чего нет в часах с приводом прямого действия, где величина импульса и его продолжительность могут колебаться, что вызывается целым рядом причин и, прежде всего, непостоянством напряжения питающего тока. Вполне очевидно, что часы с приводом косвенного действия отличаются значительно более высокими точностными показателями.

Рассмотрим одну из схем первичных часов с приводом косвенного действия, показанную на фиг. 186.

Стержень 13 маятника снабжен контактом 8. В процессе колебания, при движении маятника влево, контакт 8 замкнется с контактом 9, укрепленным на импульсном рычаге 6. Импульсный рычаг б может под действием собственного веса опускаться, вращаясь относительно оси 7, и удерживается за штифт 5 во взведенном состоянии якорем 12 электромагнита 1. Сам якорь в спокойном состоянии удерживается пружиной 2, как это показано на схеме.

При замыкании контактов 8 и 9 на катушку электромагнита поступает ток; электромагнит, сработав, притянет якорь, который, повернувшись относительно оси 11, отойдет от опорного штифта 3 к штифту 10. Освобожденный при этом импульсный рычаг нажмет на стержень маятника и, сообщая, таким образом, ему импульс, отклонит маятник вправо. Импульс будет сообщаться до тех пор, пока импульсный рычаг не ляжет штифтом 5 на якорь электромагнита. При этом маятник, продолжая перемещаться вправо, разорвет цепь электромагнита, разомкнув контакты 8 и 9. Электромагнит отпустит, и якорь под действием пружины 2 вернется в исходное положение, подняв при этом и импульсный рычаг. Этим схема будет подготовлена к сообщению следующего импульса.

Таким образом, величина импульса зависит исключительно от веса рычага, а длительность импульса — от угла перемещения рычага. Величины же эти могут быть точно отрегулированы.

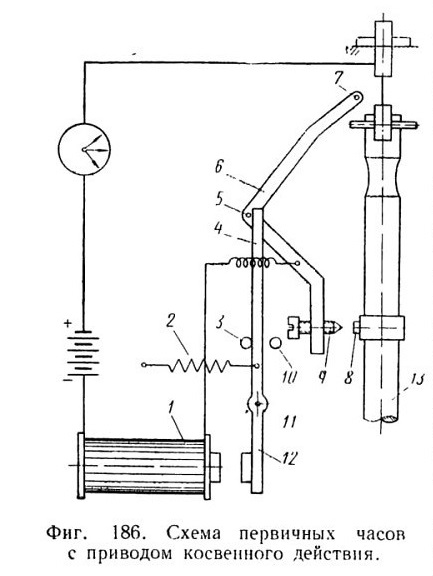

Фиг. 186. Схема первичных часов с приводом косвенного действия.

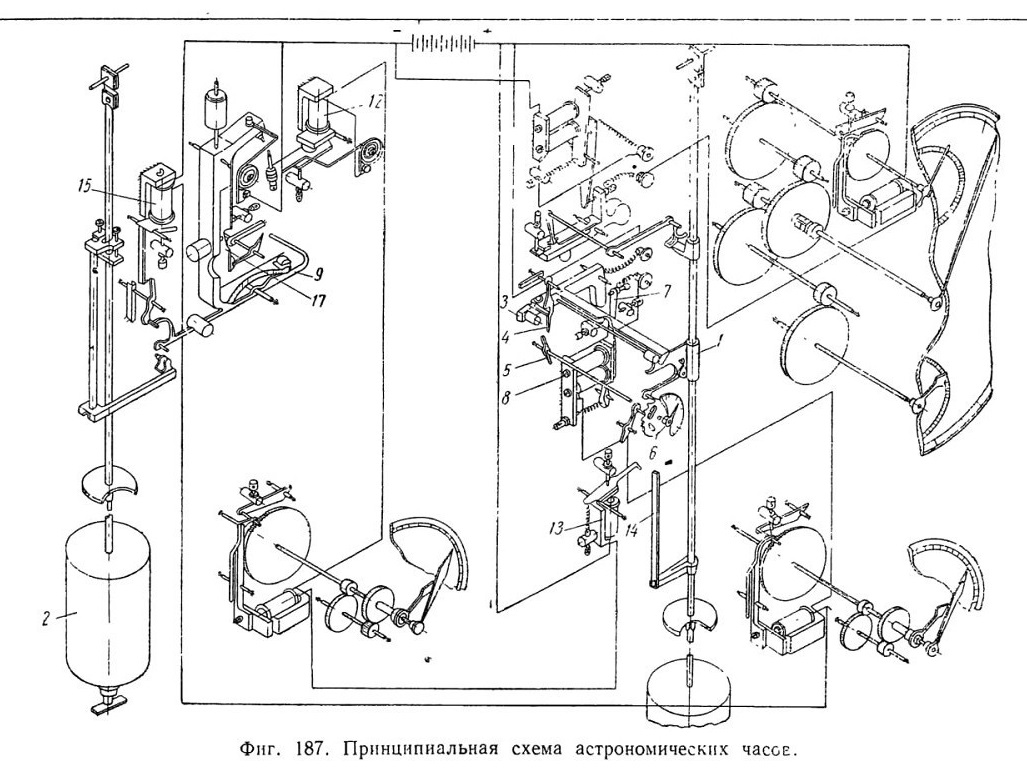

Фиг. 187. Принципиальная схема астрономических часов.

Маятник с приводом косвенного действия нашел применение в астрономических часах с двумя маятниками системы Шорта. Часы эти отличаются большой точностью показаний, что достигается как применением привода косвенного действия, так и тем, что один из двух маятников этих часов колеблется совершенно свободно, не затрачивая

энергию на приведение в действие каких-либо механизмов, и синхронизирует колебания другого, рабочего маятника, ведущего часовой механизм. На фиг. 187 приведена принципиальная схема таких астрономических часов. Маятник 1 является рабочим маятником. Он также имеет привод косвенного действия, как и свободный маятник 2. Импульс рабочему маятнику сообщается импульсным падающим рычагом 3, который удерживается во взведенном состоянии защелкой 4. В процессе колебания маятник 1 собачкой перемещает храповик 6, на оси которого находится палец 5, отпирающий

защелку 4. При падении импульсный рычаг не только сообщает импульс маятнику, но и замыкает контакт 7, включая электромагнит 8, который производит обратный подъем импульсного рычага. При срабатывании электромагнита 8 срабатывает также электромагнит 15, освобождающий защелку импульсного рычага 9, сообщающего импульс свободному маятнику 2. Импульсный рычаг 9, сообщив импульс маятнику, другим своим концом освободит защелку, удерживающую, рычаг 17, который при этом опустится и поднимет импульсный рычаг 9 в исходное положение. Кроме того, рычаг 17, опустившись, замкнет цепь электромагнита 12, который, сработав, отбросит рычаг в исходное положение. При срабатывании электромагнита 12 одновременно срабатывает электромагнит 13, назначение которого — синхронизировать колебания рабочего маятника относительно колебаний свободного маятника. Синхронизация рабочего маятника осуществляется пружиной 14, установленной на его стержне. При срабатывании электромагнита 13 эта пружина упирается своим свободным концом в якорь электромагнита и в силу перемещения самого рабочего маятника прогибается. Энергия прогнувшейся пружины создает дополнительный импульс на рабочий маятник: положительный, если маятник перемещается в этот момент вправо, и отрицательный, если маятник перемещается влево.

От рабочего маятника через систему соответствующих рычагов и электромагнитов приводятся также в действие вторичные часовые механизмы, несущие стрелки для показания времени.
