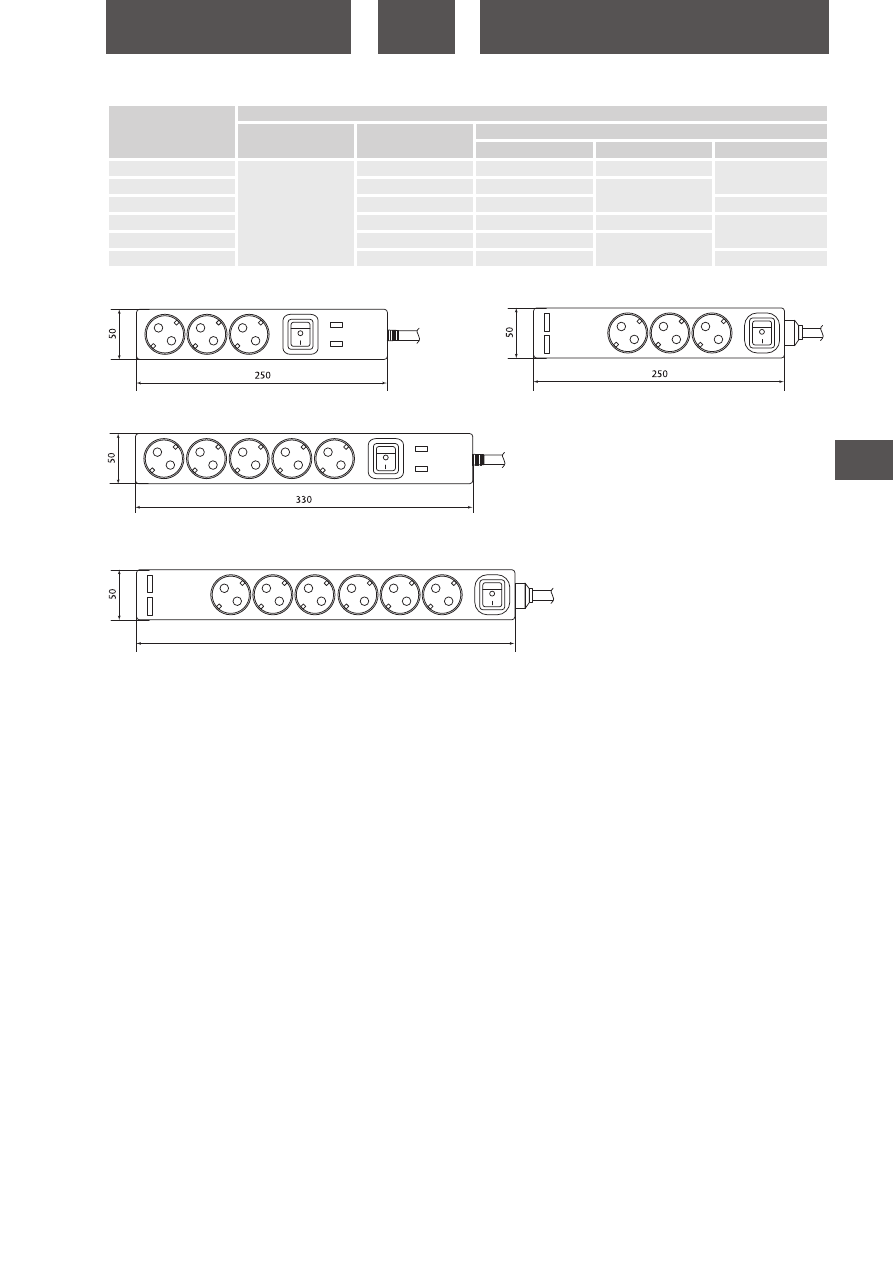

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 65

tdme.ru

1091

8

УДЛИНИТЕЛИ БЫТОВЫЕ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1303-0301

20

8,0

350

470

160

SQ1303-0303

7,5

460

340

SQ1303-0304

9,2

490

180

SQ1303-0302

9,4

420

470

160

SQ1303-0306

8,8

460

430

SQ1303-0307

11,1

490

180

Упаковка

SQ1303-0301

SQ1303-0303, SQ1303-0304

SQ1303-0302

SQ1303-0306, SQ1303-0307

Габаритные размеры

(мм)

370

370

370

370

tdme.ru

1092

8

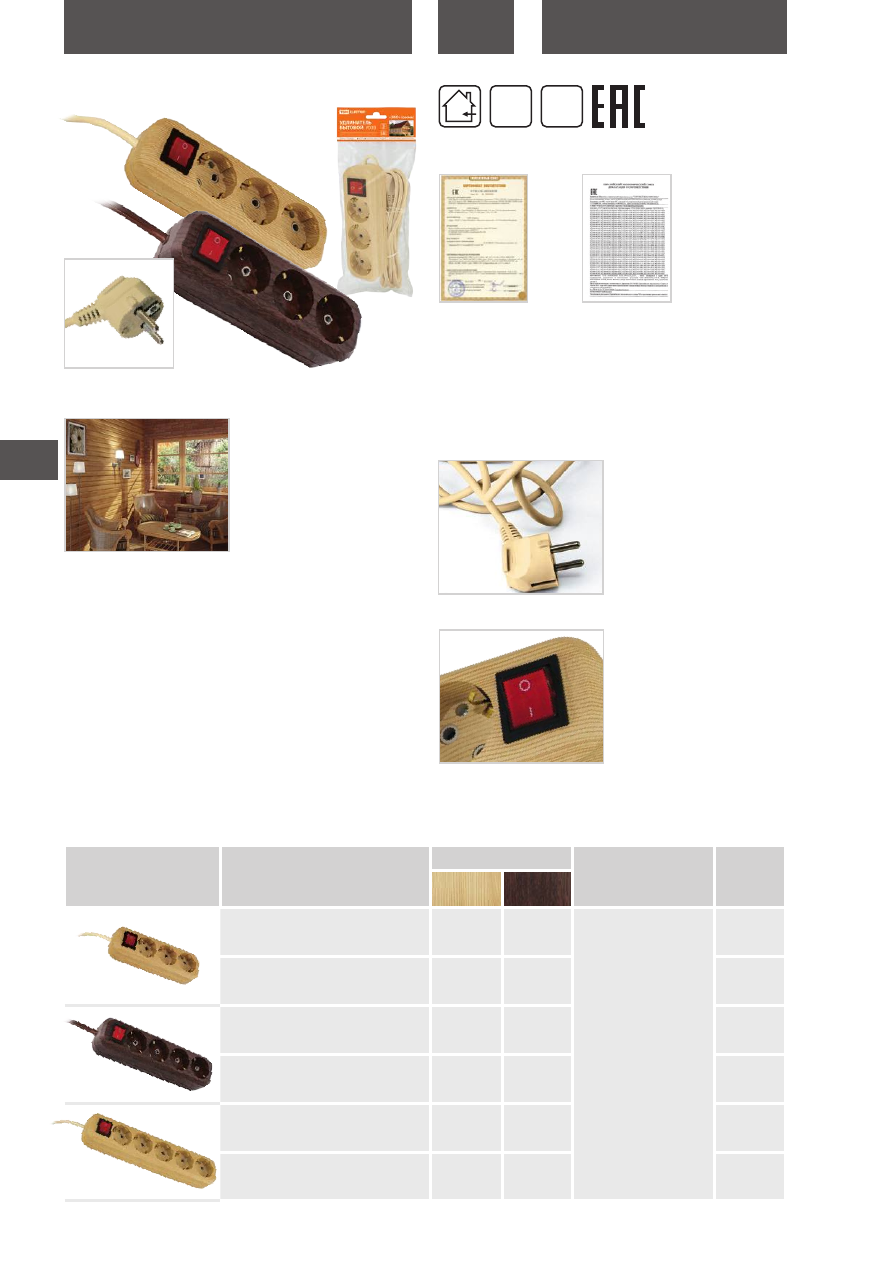

УДЛИНИТЕЛИ БЫТОВЫЕ

Конструкция

   Розетки под углом 45° для одновременного использования

всех гнезд.

   Ударопрочный разборный корпус, устойчивый к старению.

Провод повышенной гибкости в

двойной ПВХ-изоляции.

   Конфигурация контактной части обеспечивает надежный

обхват и зажим вилки с диаметром контактов 4 и 5 мм.

Наличие выключателя со свето-

вой индикацией (у некоторых

моделей) позволяет отключать

электроприборы не вынимая

вилки из розетки.

   Прочная блистерная упаковка обеспечивает надежную сохран-

ность внешнего вида удлинителя и на полках в магазине,

и у конечного потребителя.

УДЛИНИТЕЛИ БЫТОВЫЕ СЕРИИ

ЭКО

Сертификат ТР ТС


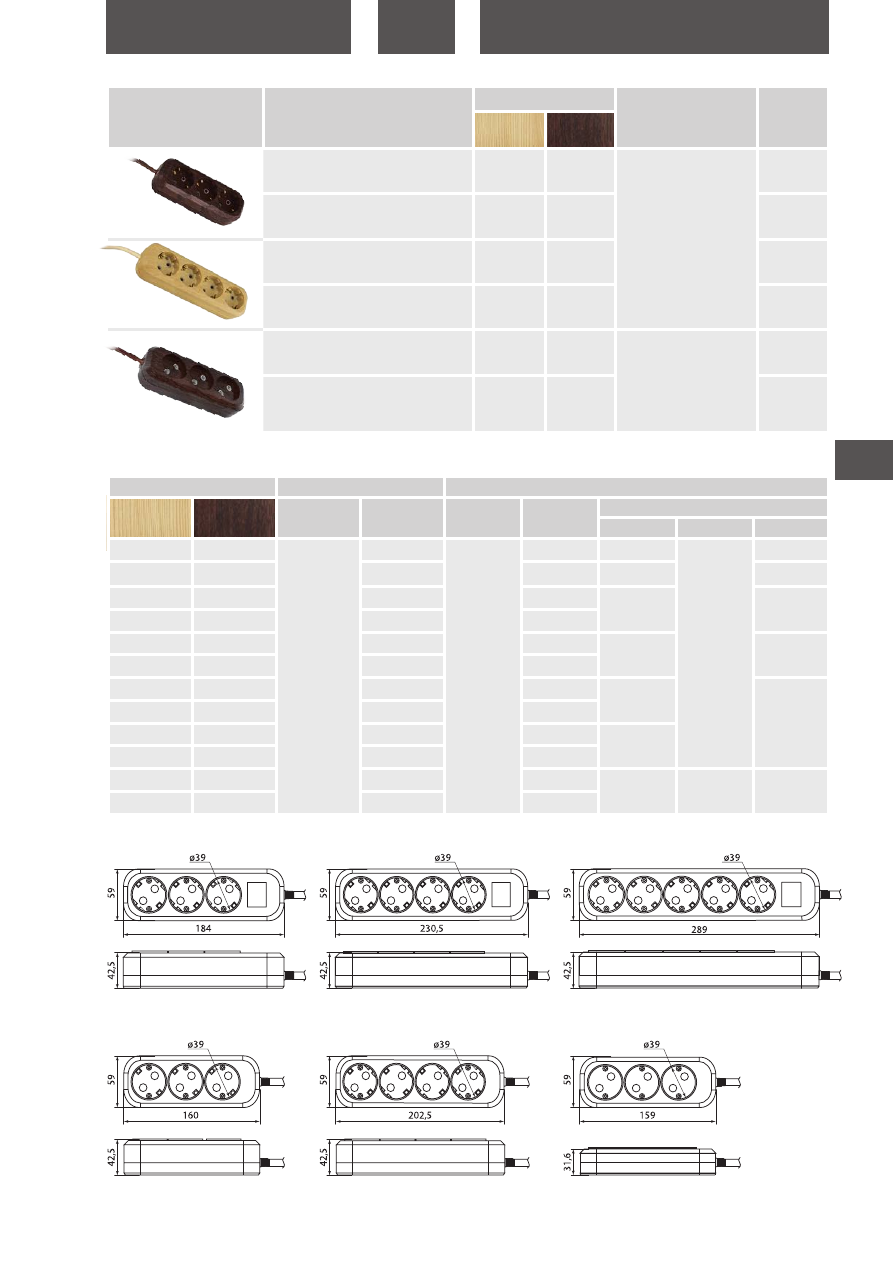

 Наименование

Цвет

Описание

Длина

провода,

м

ЭКО

 сосна

ЭКО

 бук/венге

Удлинитель бытовой У03В выключатель,

3 гнезда, 3метра,2П+3, ПВС 3х1мм

2

 "Эко"

16А/250В TDM

SQ1303-2101 SQ1303-3101

максимальный ток

нагрузки  16 А

сечение провода  3х1,0 мм

2

мощность нагрузки  3500 Вт

выключатель

3

Удлинитель бытовой У03В выключатель,

3 гнезда, 5метров,2П+3, ПВС 3х1мм

2

 "Эко"

16А/250В TDM

SQ1303-2102 SQ1303-3102

5

Удлинитель бытовой У04В выключатель,

4 гнезда, 3метра,2П+3, ПВС 3х1мм

2

 "Эко"

16А/250В TDM

SQ1303-2111 SQ1303-3111

3

Удлинитель бытовой У04В выключатель,

4 гнезда, 5метров,2П+3, ПВС 3х1мм

2

 "Эко"

16А/250В TDM

SQ1303-2112 SQ1303-3112

5

Удлинитель бытовой У05В выключатель,

5 гнезд, 3метра,2П+3, ПВС 3х1мм

2

 "Эко"

16А/250В TDM

SQ1303-2121 SQ1303-3121

3

Удлинитель бытовой У05В выключатель,

5 гнезд, 5метров,2П+3, ПВС 3х1мм

2

 "Эко"

16А/250В TDM

SQ1303-2122 SQ1303-3122

5

Назначение

Для подключения удаленных от

стационарной розетки электро-

приборов и уст ройств различно-

го назначения (бытовая и офис-

ная техника, осветительные при-

боры, инструмент и т. д.).

Применение

   Для использования в квартирах, в офисах, в загородных домах.

Материалы

   Корпус устройств выполнен из самозатухающего АБС-пластика,

обеспечивающего прочность, термостойкость изделий и их

устойчивость к воздействию солнечных лучей.

   Контакты розеток выполнены из высокоупругой фосфористой

бронзы, обеспечивающей надежный контакт и пожаробезопас-

ность на протяжении всего срока службы.

Ассортимент

+40

0

C

0

0

C

гарантия

3

года

Декларация

ТР ЕАЭС 037/2016

tdme.ru

1093

8

УДЛИНИТЕЛИ БЫТОВЫЕ

Упаковка

Цвет

Групповая упаковка

Транспортная упаковка

ЭКО

 сосна

ЭКО

бук/венге

Количество,

шт.

Масса,

кг

Количество,

шт.

Масса,

кг

Габаритные размеры, мм

Ширина

Высота

Глубина

SQ1303-2001

SQ1303-3001

10

4,4

20

9,2

465

250

225

SQ1303-2002

SQ1303-3002

5,8

12,0

600

275

SQ1303-2011

SQ1303-3011

4,6

9,6

525

300

SQ1303-2012

SQ1303-3012

6,4

13,2

SQ1303-2101

SQ1303-3101

4,5

9,4

465

225

SQ1303-2102

SQ1303-3102

6,3

13,1

SQ1303-2111

SQ1303-3111

4,8

9,9

525

300

SQ1303-2112

SQ1303-3112

6,6

13,6

SQ1303-2121

SQ1303-3121

5,0

10,3

525

SQ1303-2122

SQ1303-3122

6,8

14,0

SQ1303-2201

SQ1303-3201

4,0

8,4

415

270

255

SQ1303-2202

SQ1303-3202

5,8

12,0


 Наименование

Цвет

Описание

Длина

провода,

м

ЭКО

 сосна

ЭКО

 бук/венге

Удлинитель бытовой У03 3 гнезда, 3метра,

2П+3, ПВС 3х1мм

2

 "Эко" 16А/250В TDM

SQ1303-2001 SQ1303-3001

максимальный ток

нагрузки  16 А

сечение провода  3х1,0 мм

2

мощность нагрузки  3500 Вт

3

Удлинитель бытовой У03 3 гнезда, 5метров,

2П+3, ПВС 3х1мм

2

 "Эко" 16А/250В TDM

SQ1303-2002 SQ1303-3002

5

Удлинитель бытовой У04 4 гнезда, 3метра,

2П+3, ПВС 3х1мм

2

 "Эко" 16А/250В TDM

SQ1303-2011 SQ1303-3011

3

Удлинитель бытовой У04 4 гнезда, 5метров,

2П+3, ПВС 3х1мм

2

 "Эко" 16А/250В TDM

SQ1303-2012 SQ1303-3012

5

Удлинитель бытовой У3 3 гнезда, 3метра,2П

б/з, ПВС 2х0,75мм

2

 "Эко" 10А/250В TDM

SQ1303-2201 SQ1303-3201

максимальный ток

нагрузки  10 А

сечение провода  2х0,75 мм

2

мощность нагрузки  2200 Вт

3

Удлинитель бытовой У3 3 гнезда,

5метров,2П б/з, ПВС 2х0,75мм

2

 "Эко"

10А/250В TDM

SQ1303-2202 SQ1303-3202

5

Габаритные размеры

(мм)

SQ1303-2101, SQ1303-2102

SQ1303-3101, SQ1303-3102

SQ1303-2001, SQ1303-2002

SQ1303-3001, SQ1303-3002

SQ1303-2111, SQ1303-2112

SQ1303-3111, SQ1303-3112

SQ1303-2011, SQ1303-2012

SQ1303-3011, SQ1303-3012

SQ1303-2121, SQ1303-2122

SQ1303-3121, SQ1303-3122

SQ1303-2201, SQ1303-2202

SQ1303-3201, SQ1303-3202

tdme.ru

1094

8

УДЛИНИТЕЛИ БЫТОВЫЕ

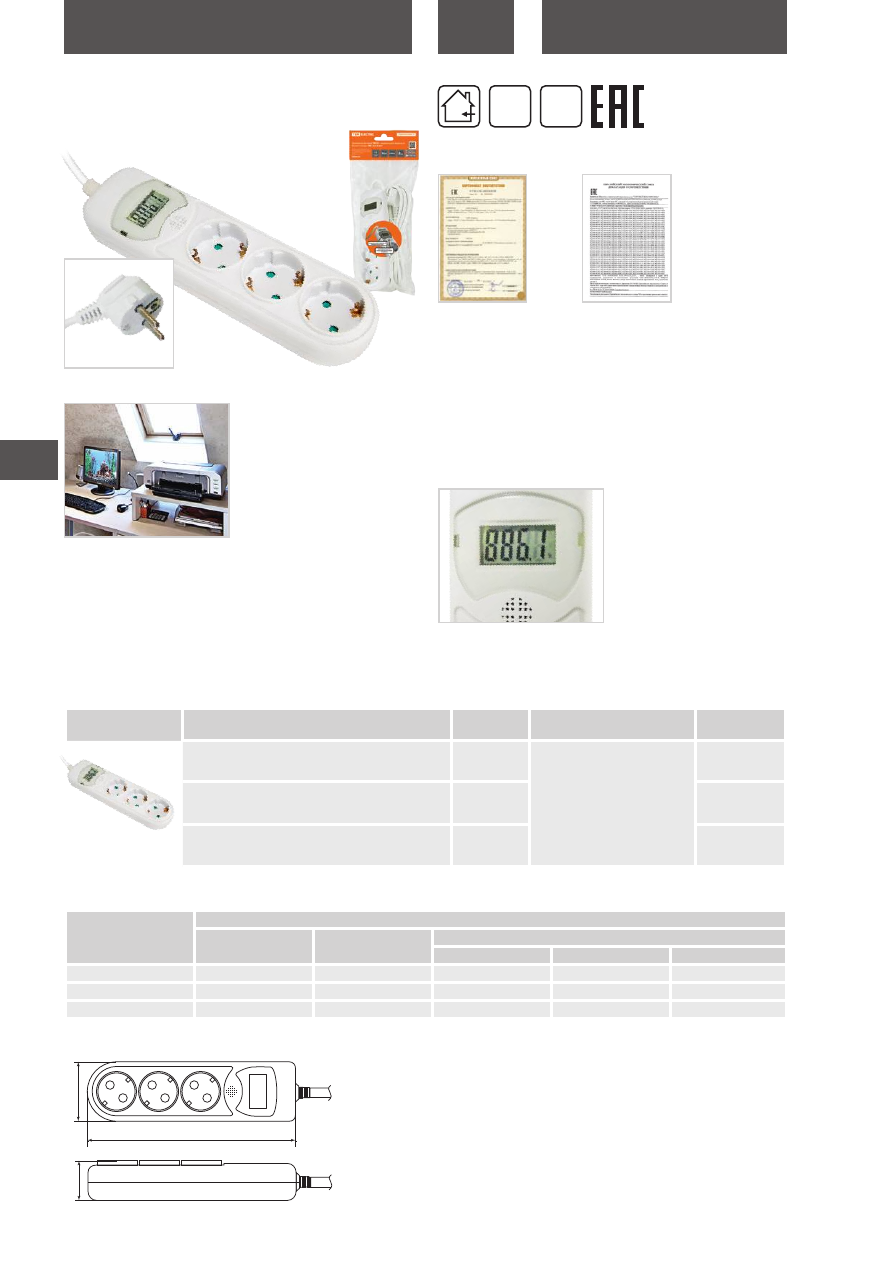

УДЛИНИТЕЛИ БЫТОВЫЕ

С ИНДИКАТОРОМ МОЩНОСТИ

Назначение

Для подключения удаленных от

стационарной розетки электро-

приборов и уст ройств различно-

го назначения (бытовая и офис-

ная техника, осветительные при-

боры, инструмент и т. д.).

Применение

   Для использования в быту, в офисе.

Материалы

   Корпус удлинителя выполнен из ударопрочного пластика,

устойчивого к выгоранию и старению.

   Питающий провод сечением 3х1,5 мм

2

 в двойной ПВХ-изоляции

армирован неразборной литой вилкой.

Конструкция

   Расположение розеток под углом 45° для использования всех

гнезд одновременно.

   Дисплей для определения потребляемой мощности подклю-

ченных электроприборов.

Преимущества

   Индикация потребляемой

мощ  ности.

   Звуковой сигнал в случае пре-

вышения мощности подклю-

чаемой нагрузки.


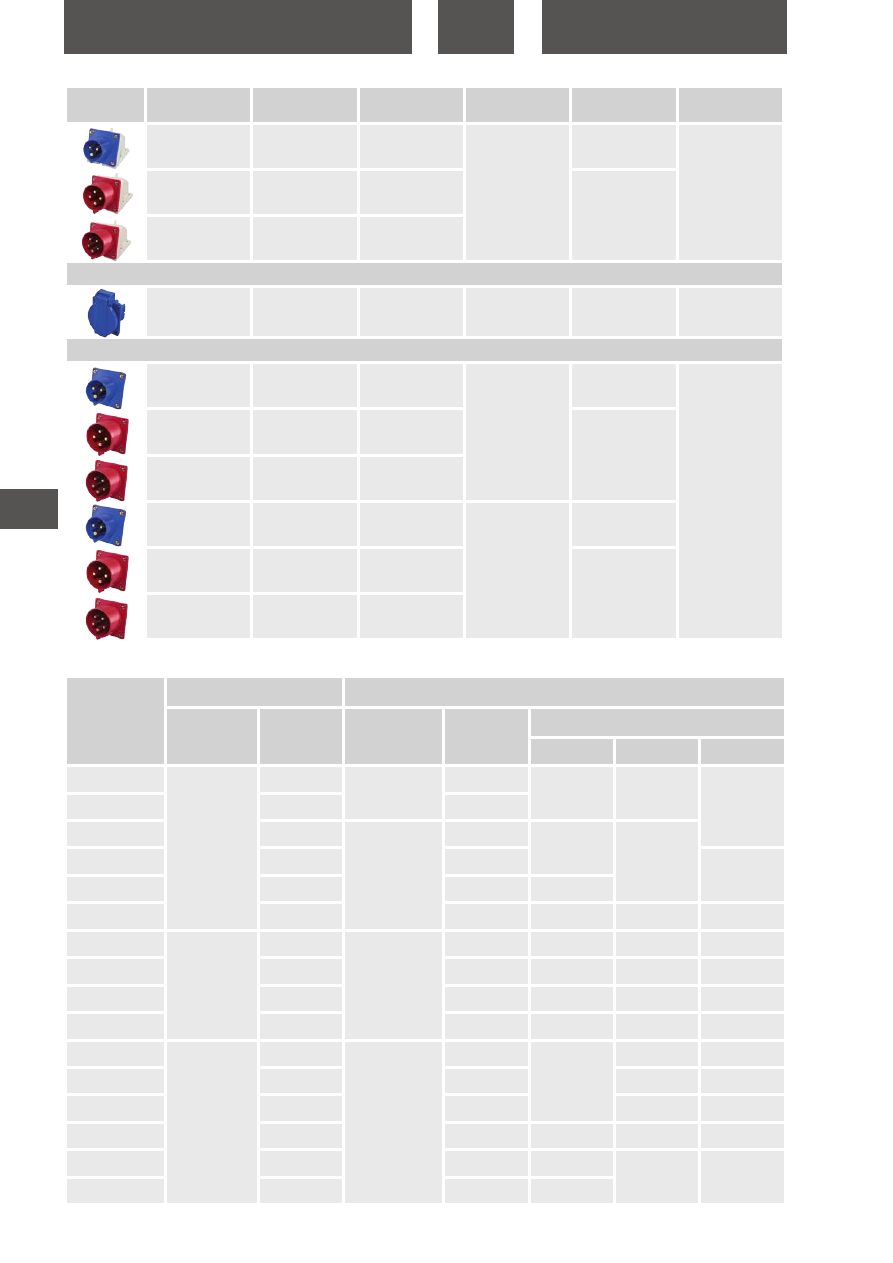

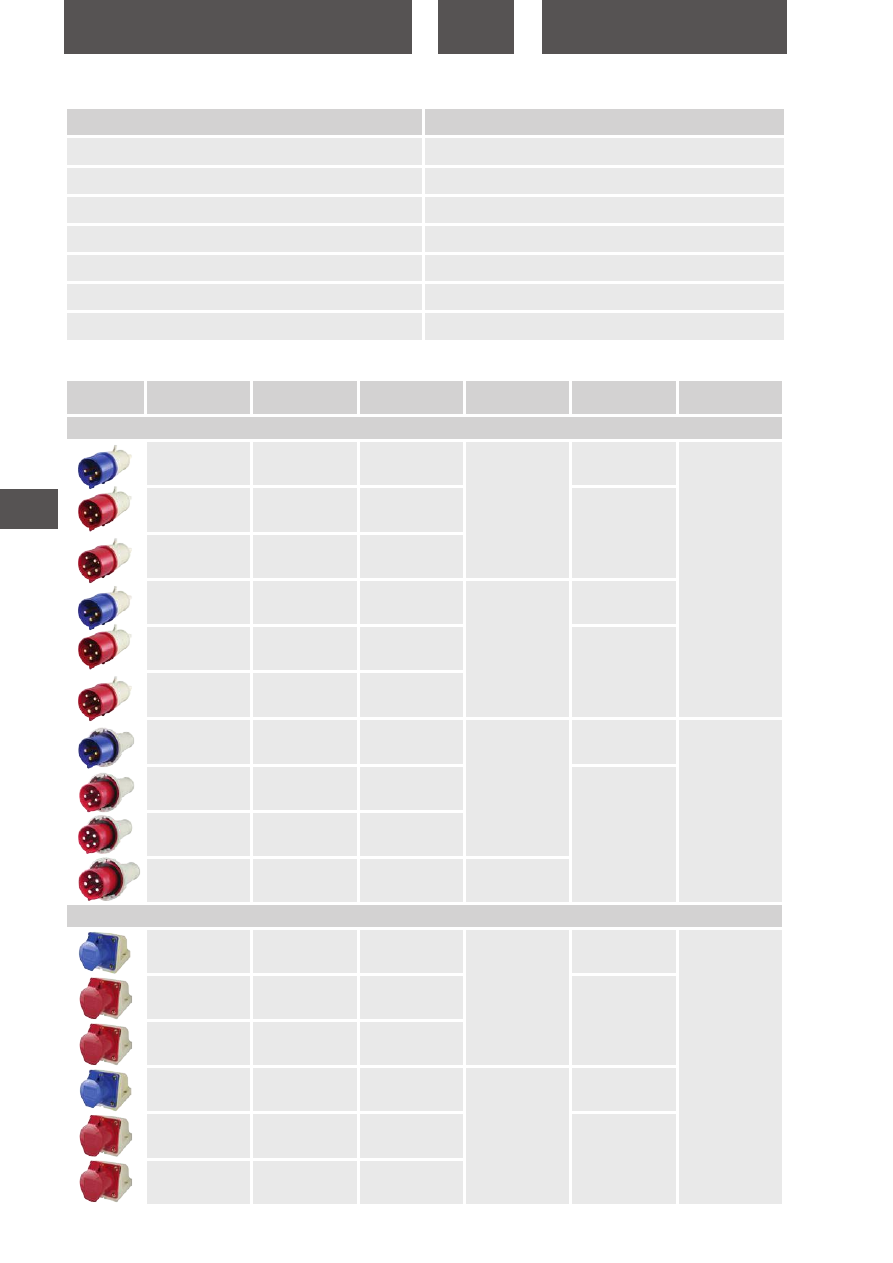

Наименование

Артикул

Описание

Длина провода,

м

Удлинитель бытовой УИ-03 с индикатором мощности

белый 3 гнезда, 1,5 м., з/к, з/ш, ПВС  3х1,5 мм

2

 TDM

SQ1304-0221

максимальный ток нагрузки 16 А

мощность нагрузки 3680 Вт

сечение провода 3х1,5 мм

2

1,5

Удлинитель бытовой УИ-03 с индикатором мощности

белый 3 гнезда, 3 м., з/к, з/ш, ПВС  3х1,5 мм

2

 TDM

SQ1304-0222

3

Удлинитель бытовой УИ-03 с индикатором мощности

белый 3 гнезда, 5 м., з/к, з/ш, ПВС  3х1,5 мм

2

 TDM

SQ1304-0223

5

Ассортимент

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1304-0221

30

12,5

475

265

295

SQ1304-0222

20

12

525

280

275

SQ1304-0223

15

11,6

540

320

240

Упаковка

Сертификат ТР ТС

Габаритные размеры

(мм)

+40

0

C

0

0

C

гарантия

3

года

60

40

220

60

40

220

Декларация

ТР ЕАЭС 037/2016

tdme.ru

1095

8

АКСЕССУАРЫ ДЛЯ УДЛИНИТЕЛЕЙ


Наименование

Артикул

Рамка для провода черная TDM

SQ1306-0012

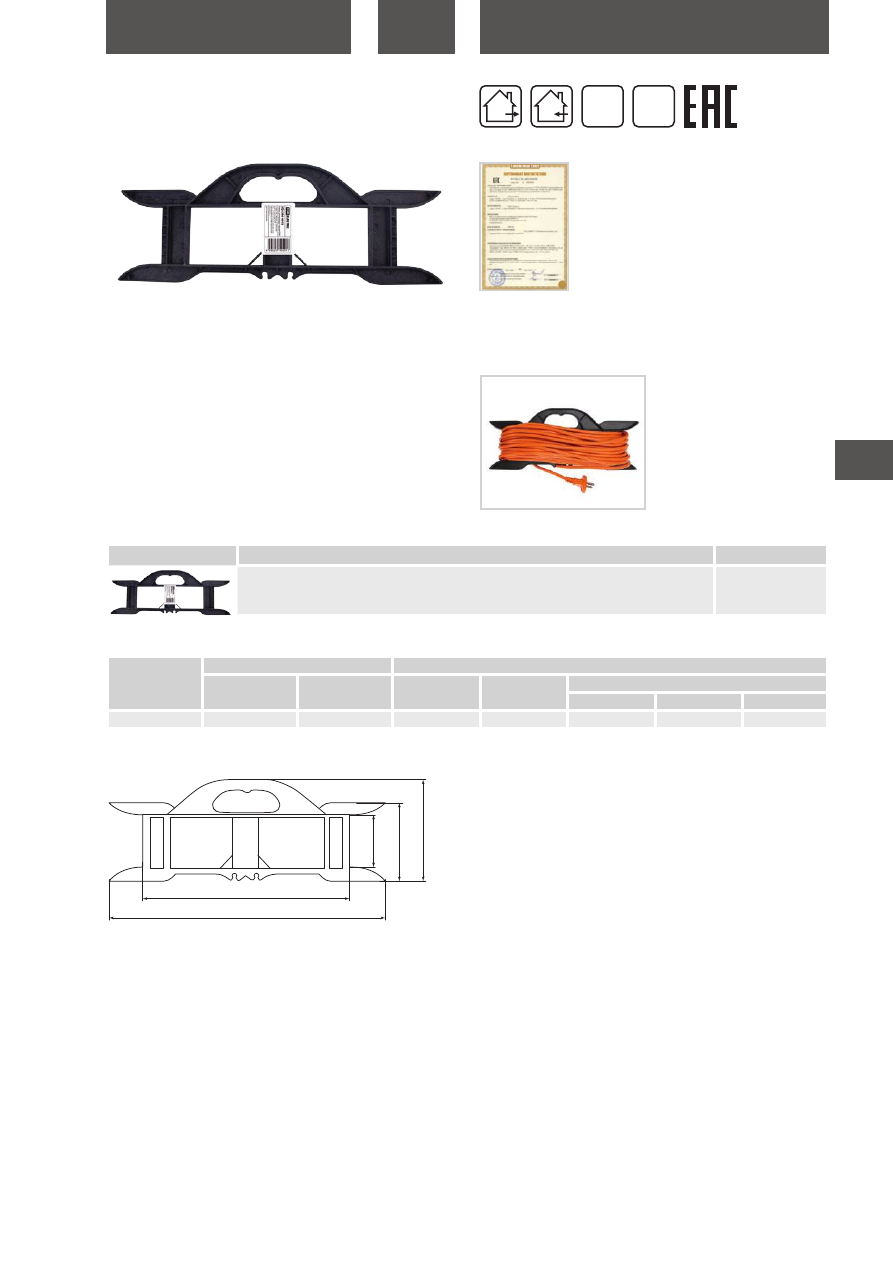

РАМКА ДЛЯ УДЛИНИТЕЛЕЙ

Назначение

   Для хранения проводов, проволоки, цепей и веревки.

Применение

   На стройках.

   На садовых участках.

   В быту.

Материалы

   Ударопрочный пластик.

Преимущества

   Рамка для удлинителей помо-

гает аккуратно скручивать

или вытягивать кабели без

утомительного распутывания.

   Исключает заломы или слу-

чайный обрыв кабеля.

   Специальная ручка облегчает

процесс транспортировки.

   2 крючка обеспечивают про-

стую и надежную фиксацию

концов провода или веревки.

Ассортимент

Упаковка

Сертификат ТР ТС

Габаритные размеры

(мм)

+40 °C

0 °C

гарантия

3

года

115

70

145

290

400

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1306-0012

5

0,65

60

8,1

580

420

380

tdme.ru

1096

8

АКСЕССУАРЫ ДЛЯ УДЛИНИТЕЛЕЙ


Наименование

Артикул

Степень защиты

Степень защиты

от механических воздействий

Материал

корпуса

Бокс для защиты кабельного соединения

БКС IP44 TDM

SQ1306-0001

IP44

IK06

пластик

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1306-0001

20

3,6

360

220

300

Ассортимент

Упаковка

Габаритные размеры

(мм)

Назначение

   Для надежной защиты соединения удлинительных кабелей

от влаги,  пыли  и  механических  воз  дейст вий.

Применение

Для защиты соединения «вилка-

розетка» удлинительных кабелей

инструментов при строительных,

монтажных, садовых работах.

Удобная защелка.

Петля для крепления бокса во

время работы и хранения в ком-

плекте.

Конструкция

Для обеспечения степени защи-

ты IP44:

    паз периметру бокса.

   надежные сальники в  местах

ввода кабеля.

Надежная фиксация соединения

«вилка-розетка» внутри бокса

с помощью фиксатора и  ребер

жесткости.

БОКСЫ ДЛЯ ЗАЩИТЫ КАБЕЛЬНОГО СОЕДИНЕНИЯ

СЕРИИ

БКС IP44

Отказное письмо ТР ТС

Материалы

   Материал корпуса – высококачественный пластик.

Преимущества

   Защита электрического соединения от попадания пыли

и влаги (IP44).

   Защиты бокса от внешних механических воз  дейст вий (IK06).

   Препятствует разрыву электрической цепи при натяжении про-

водов.

   Благодаря яркому цвету бокс хорошо заметен на траве, зем ле и др.

   Защищает от возможного доступа детей к токоведущим частям

кабельного соединения.

   Яркая информативная упаковка.

IP44

гарантия

1

год

безопасно

IК06

9

СИЛОВЫЕ РАЗЪЕМЫ

СИЛОВЫЕ РАЗЪЕМЫ

9

tdme.ru

1098

СИЛОВЫЕ РАЗЪЕМЫ

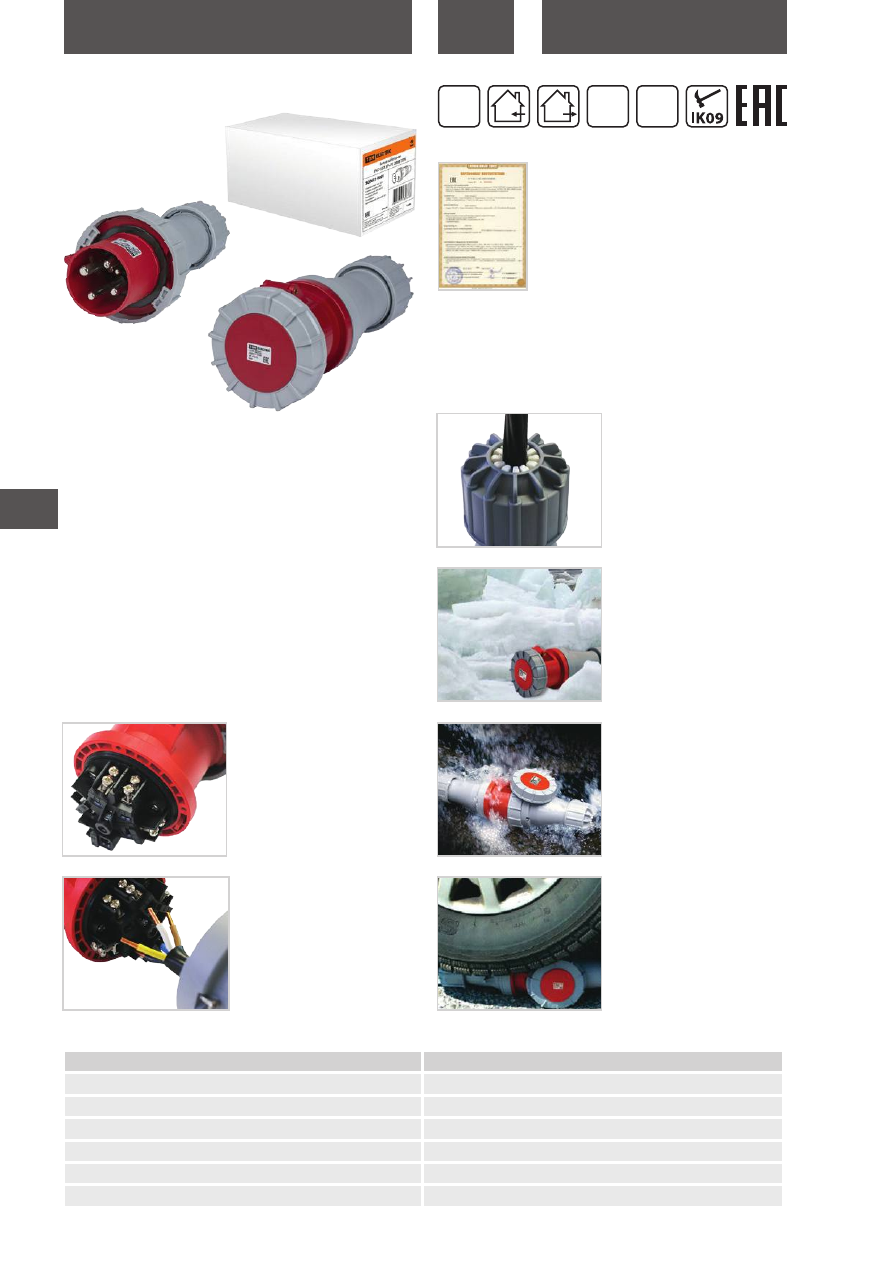

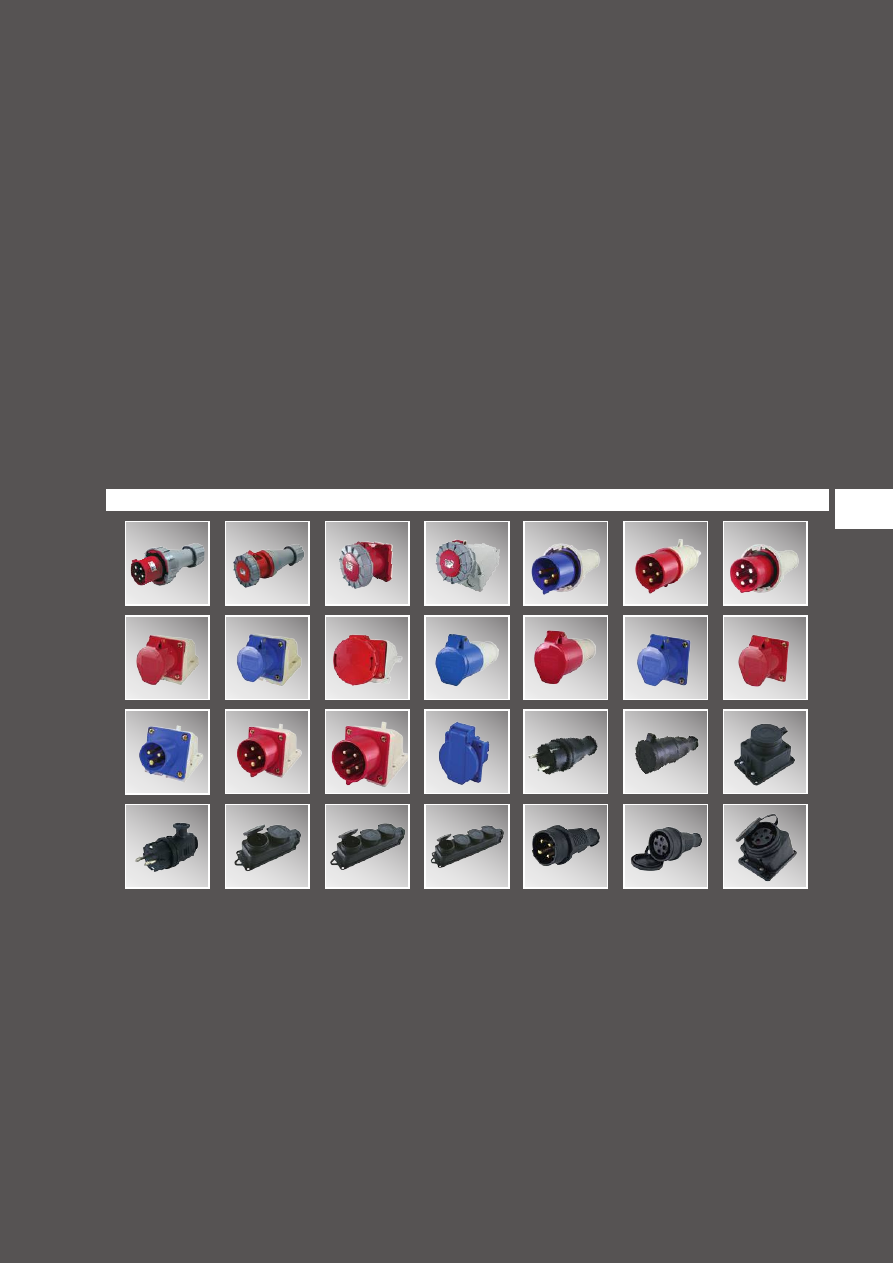

ПРОМЫШЛЕННЫЕ РАЗЪЕМЫ

Технические характеристики

Назначение

   Для подключения промышленного оборудования к сетям энер­

гообеспечения.

Применение

   Цеха производственных помещений.

   Строительные площадки.

   Стадионы, эстрадные площадки, автостоянки и т. д.

Материалы

   Корпус выполнен из полиамида PA6.6, основными характери­

стиками которого являются:

–   высокая ударная прочность, в том числе при низких темпе­

ратурах (до –25 °С);

–   высокая стойкость к истиранию, химическому воздействию

и ультрафиолетовому излучению;

–   материал не поддерживает горение, не токсичен;

–   превосходный электрический изолятор.

   Никелированные контакты и розеточные узлы обеспечивают

дополнительную защиту от коррозии.

Преимущества

Двойной винтовой зажим обе­

спечивает надежную фиксацию

проводника.

Корпус разъемов имеет большое

внутреннее пространство, благо­

даря чему обеспечивается удоб­

ство и высокая скорость сборки.

Резиновый сальник с оригиналь­

ной конструкцией, подстраиваю­

щейся под различные диаметры

кабеля, обеспечивает высокую

герметичность.

Широкий диапазон температур

эксплуатации (от –25 до  +40  °С).

Корпус разъема выдерживает

падение с высоты 1 м после на ­

хождения 16 ча  сов при темпера­

туре –25 °С.

Возможность эксплуатации во

влажных средах (IP67).

Материал корпуса обеспечивает

высокую механическую проч­

ность до IK09.

Наименование параметра

Значение

Номинальный ток, А

16, 32, 63, 125.

Диапазон рабочего напряжения, В

380–415

Номинальная частота сети, Гц

50

Положение заземляющего контакта, ч

6

Рабочая температура, °С

от –25 до +40

Степень защиты по ГОСТ 14254­96

IP67

Сертификат ТР ТС

IP67

+40 °C

–25 °C

380–

415 В

tdme.ru

1099

СИЛОВЫЕ РАЗЪЕМЫ

9

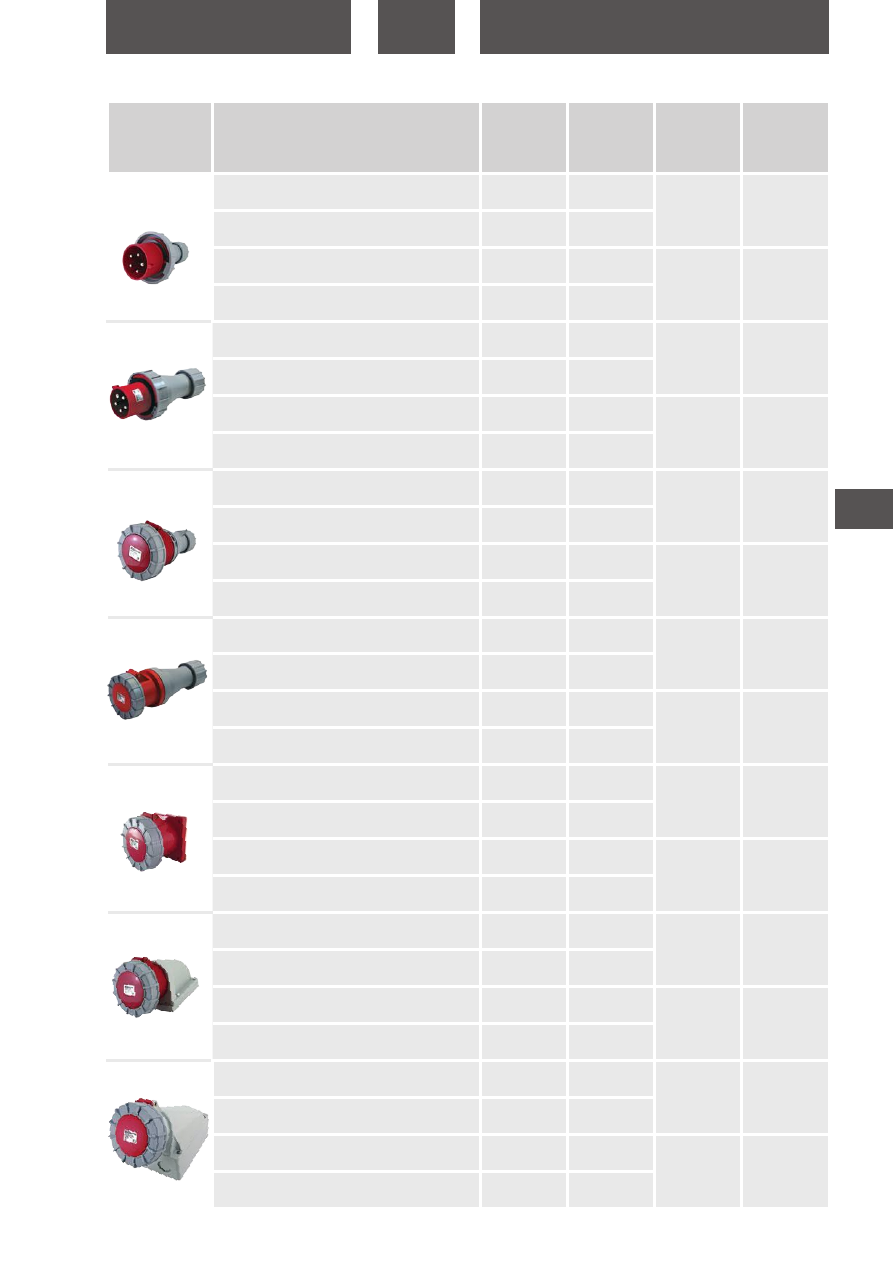

Ассортимент


Наименование

Артикул

Количество

полюсов

Номинальный

ток, А

Сечение

подключаемых

проводников,

мм

2

Вилка кабельная IP67 16А 3Р+РЕ 380В TDM

SQ0611­0021

3Р+РЕ

16

1–2,5

Вилка кабельная IP67 16А 3Р+РЕ+N 380В TDM

SQ0611­0022

3Р+РЕ+N

Вилка кабельная IP67 32А 3Р+РЕ 380В TDM

SQ0611­0023

3Р+РЕ

32

2,5–6

Вилка кабельная IP67 32А 3Р+РЕ+N 380В TDM

SQ0611­0024

3Р+РЕ+N

Вилка кабельная IP67 63А 3Р+РЕ 380В TDM

SQ0611­0001

3Р+РЕ

63

6–16

Вилка кабельная IP67 63А 3Р+РЕ+N 380В TDM

SQ0611­0002

3Р+РЕ+N

Вилка кабельная IP67 125А 3Р+РЕ 380В TDM

SQ0611­0003

3Р+РЕ

125

16–50

Вилка кабельная IP67 125А 3Р+РЕ+N 380В TDM

SQ0611­0004

3Р+РЕ+N

Розетка кабельная IP67 16А 3Р+РЕ 380В TDM

SQ0611­0025

3Р+РЕ

16

1–2,5

Розетка кабельная IP67 16А 3Р+РЕ+N 380В TDM

SQ0611­0026

3Р+РЕ+N

Розетка кабельная IP67 32А 3Р+РЕ 380В TDM

SQ0611­0027

3Р+РЕ

32

2,5–6

Розетка кабельная IP67 32А 3Р+РЕ+N 380В TDM

SQ0611­0028

3Р+РЕ+N

Розетка кабельная IP67 63А 3Р+РЕ 380В TDM

SQ0611­0005

3Р+РЕ

63

6–16

Розетка кабельная IP67 63А 3Р+РЕ+N 380В TDM

SQ0611­0006

3Р+РЕ+N

Розетка кабельная IP67 125А 3Р+РЕ 380В TDM

SQ0611­0007

3Р+РЕ

125

16–50

Розетка кабельная IP67 125А 3Р+РЕ+N 380В TDM

SQ0611­0008

3Р+РЕ+N

Розетка скрытой установки IP67 63А 3Р+РЕ 380В TDM

SQ0611­0009

3Р+РЕ

63

6–25

Розетка скрытой установки IP67 63А 3Р+РЕ+N 380В TDM

SQ0611­0010

3Р+РЕ+N

Розетка скрытой установки IP67 125А 3Р+РЕ 380В TDM

SQ0611­0011

3Р+РЕ

125

25–70

Розетка скрытой установки IP67 125А 3Р+РЕ+N 380В TDM

SQ0611­0012

3Р+РЕ+N

Розетка наружной установки IP67 16А 3Р+РЕ 380В TDM

SQ0611­0029

3Р+РЕ

16

1,5–4

Розетка наружной установки IP67 16А 3Р+РЕ+N

380В TDM

SQ0611­0030

3Р+РЕ+N

Розетка наружной установки IP67 32А 3Р+РЕ 380В TDM

SQ0611­0031

3Р+РЕ

32

2,5–10

Розетка наружной установки IP67 32А 3Р+РЕ+N

380В TDM

SQ0611­0032

3Р+РЕ+N

Розетка наружной установки IP67 63А 3Р+РЕ 380В TDM

SQ0611­0013

3Р+РЕ

63

6–25

Розетка наружной установки IP67 63А 3Р+РЕ+N

380В TDM

SQ0611­0014

3Р+РЕ+N

Розетка наружной установки IP67 125А 3Р+РЕ 380В TDM

SQ0611­0015

3Р+РЕ

125

25–70

Розетка наружной установки IP67 125А 3Р+РЕ+N

380В TDM

SQ0611­0016

3Р+РЕ+N

9

tdme.ru

1100

СИЛОВЫЕ РАЗЪЕМЫ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0611­0001

10

8,8

590

260

290

SQ0611­0002

9,3

SQ0611­0003

6

430

290

340

SQ0611­0004

10

SQ0611­0005

10

9,3

590

260

290

SQ0611­0006

10

SQ0611­0007

6

430

290

340

SQ0611­0008

SQ0611­0009

20

11

590

260

290

SQ0611­0010

SQ0611­0011

12

430

290

340

SQ0611­0012

SQ0611­0013

10

11,2

600

380

250

SQ0611­0014

11,8

650

250

380

SQ0611­0015

6

12

520

360

350

SQ0611­0016

13,6

SQ0611­0021

60

10,85

450

290

340

SQ0611­0022

13,1

490

310

360

SQ0611­0023

40

11,25

390

340

350

SQ0611­0024

12,65

420

350

380

SQ0611­0025

60

13,6

450

320

340

SQ0611­0026

16,00

490

340

370

SQ0611­0027

40

13,65

410

380

350

SQ0611­0028

15,95

440

390

SQ0611­0029

15,35

500

400

SQ0611­0030

17,20

SQ0611­0031

18,35

SQ0611­0032

19,56

280

Упаковка

tdme.ru

1101

СИЛОВЫЕ РАЗЪЕМЫ

9

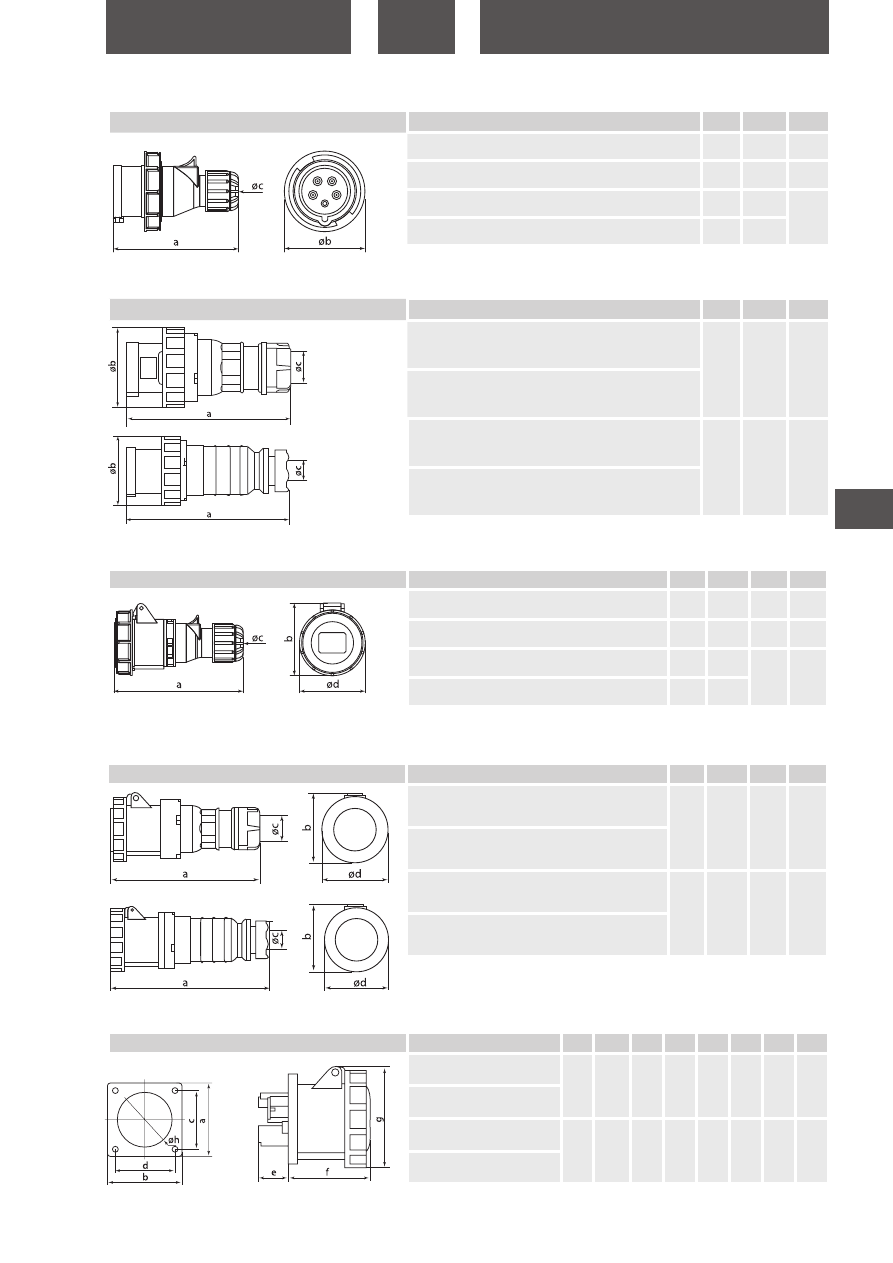

Вилки кабельные


Наименование

а

b

с

Вилка кабельная IP67 63 А 3Р+РЕ 380 В TDM

250

112,5

30

Вилка кабельная IP67 63 А 3Р+РЕ+N 380 В TDM

Вилка кабельная IP67 125А 3Р+РЕ 380В TDM

295

126

44,5

Вилка кабельная IP67 125А 3Р+РЕ+N 380В TDM

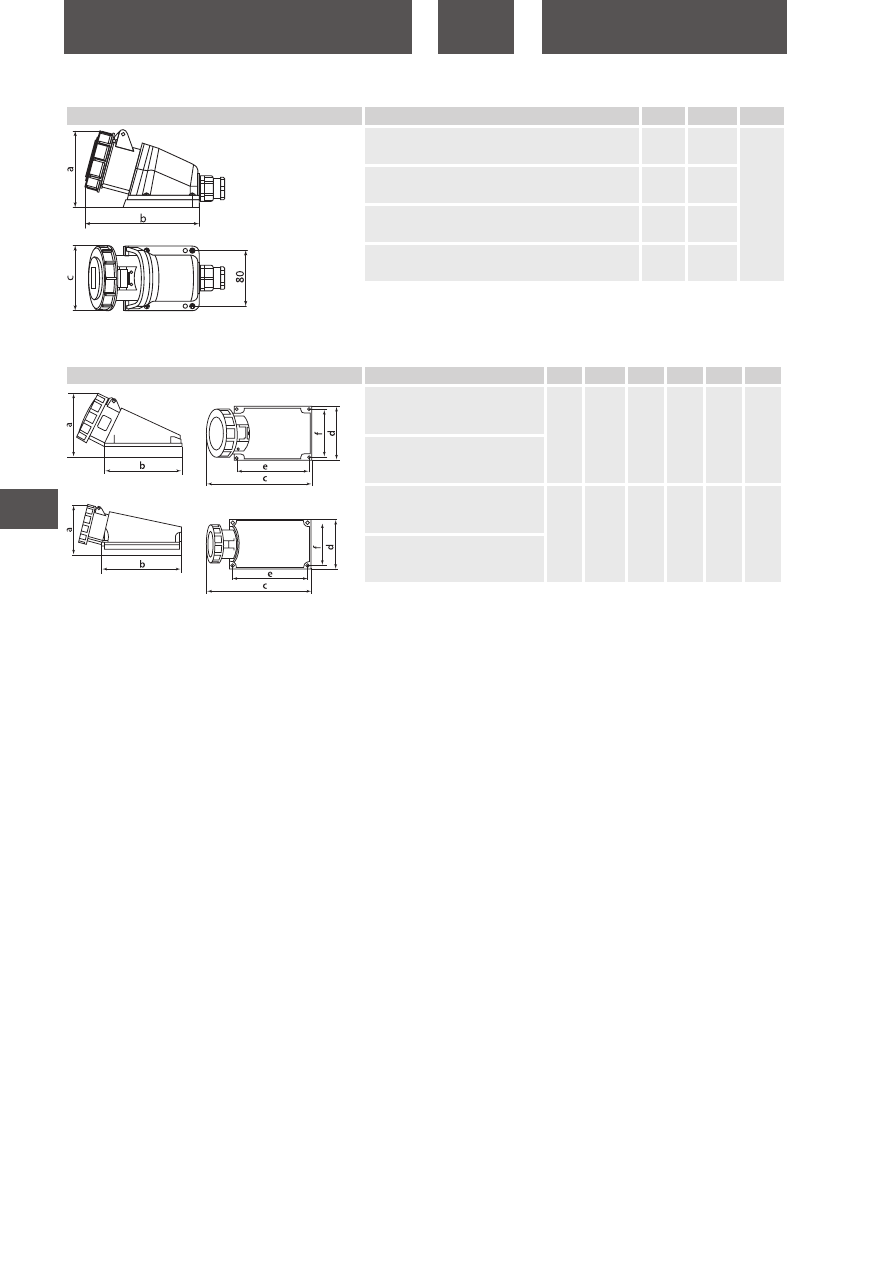

Розетки кабельные


Наименование

а

b

с

d

Розетка кабельная IP67 63 А 3Р+РЕ 380 В TDM

271

115

30

109

Розетка кабельная IP67 63 А 3Р+РЕ+N 380 В TDM

Розетка кабельная IP67 125 А 3Р+РЕ 380 В TDM

305

115

44,5

130

Розетка кабельная IP67 125 А 3Р+РЕ+N 380 В TDM

Габаритные размеры

(мм)

Вилки кабельные


Наименование

а

b

с

Вилка кабельная IP67 16А 3Р+РЕ 380В TDM

125

79

15

Вилка кабельная IP67 16А 3Р+РЕ+N 380В TDM

133

87

17

Вилка кабельная IP67 32А 3Р+РЕ 380В TDM

150

93

22

Вилка кабельная IP67 32А 3Р+РЕ+N 380В TDM

155

99,5

Розетки кабельные


Наименование

а

b

с

d

Розетка кабельная IP67 16А 3Р+РЕ 380В TDM

138

85

15

79

Розетка кабельная IP67 16А 3Р+РЕ+N 380В TDM

146

93

17

86,5

Розетка кабельная IP67 32А 3Р+РЕ 380В TDM

166

98

22

93,5

Розетка кабельная IP67 32А 3Р+РЕ+N 380В TDM

171

104

Розетки кабельные


Наименование

а

b

с

d

e

f

g

h

Розетка скрытой установки

IP67 63 А 3Р+РЕ 380 В TDM

100

100

80

80

39

94,5

115

73

Розетка скрытой установки

IP67 63 А 3Р+РЕ+N 380 В TDM

Розетка скрытой установки

IP67 125 А 3Р+РЕ 380 В TDM

120

120

100

100

58

106

129

87

Розетка скрытой установки

IP67 125 А 3Р+РЕ+N 380 В TDM

9

tdme.ru

1102

СИЛОВЫЕ РАЗЪЕМЫ

Розетки кабельные


Наименование

а

b

с

d

e

f

Розетка наружной установки IP67 63 А

3Р+РЕ 380 В TDM

171

170

230

118

158

106

Розетка наружной установки IP67 63 А

3Р+РЕ+N 380 В TDM

Розетка наружной установки IP67

125 А Р+РЕ 380В TDM

165

230

330

160

240

160

Розетка наружной установки IP67

125 А 3Р+РЕ+N 380В TDM

Розетки кабельные


Наименование

а

b

с

Розетка наружной установки IP67 16А 3Р+РЕ 380В TDM

104

150

93,5

Розетка наружной установки IP67 16А 3Р+РЕ+N 380В TDM

107

151

Розетка наружной установки IP67 32А 3Р+РЕ 380В TDM

114

162

Розетка наружной установки IP67 32А 3Р+РЕ+N 380В TDM

116

163

tdme.ru

1103

СИЛОВЫЕ РАЗЪЕМЫ

9

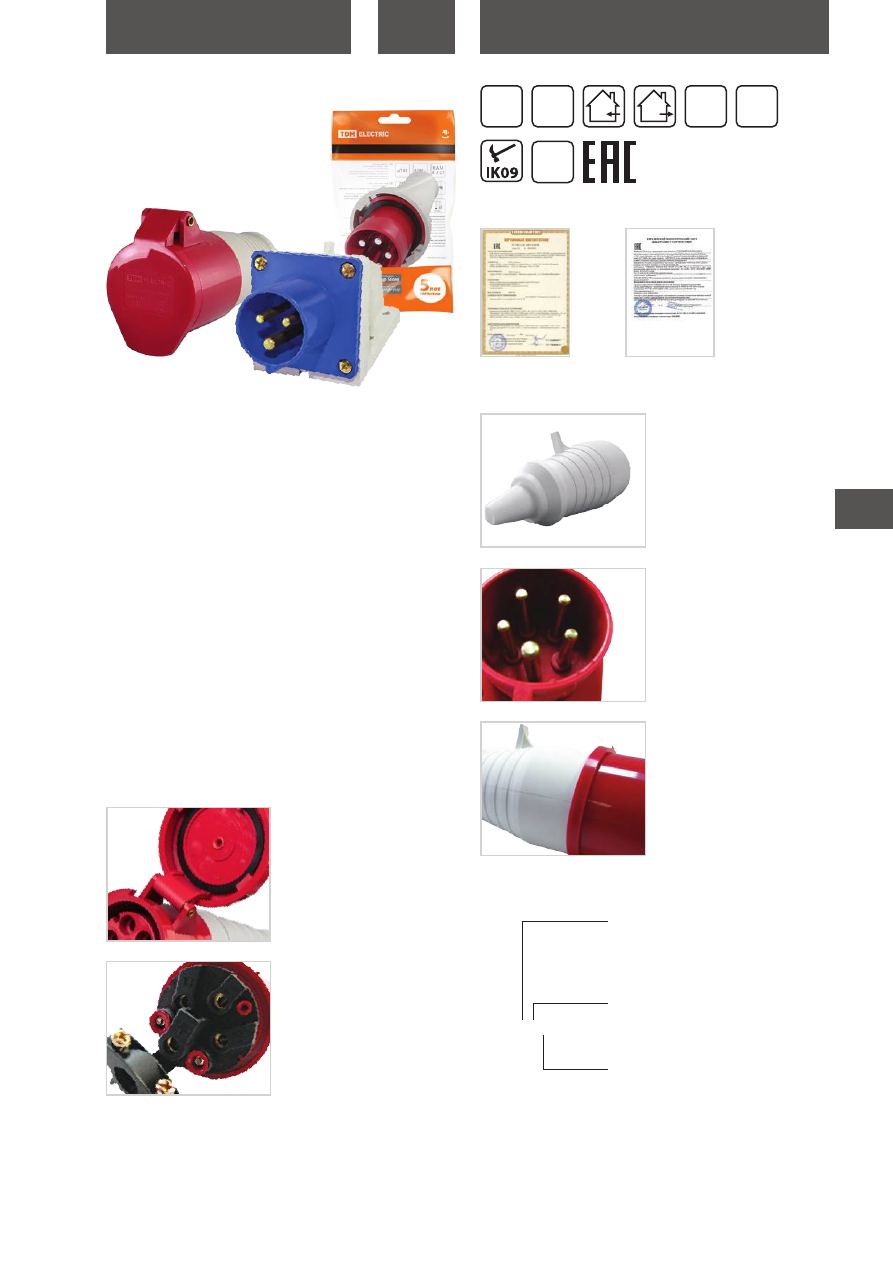

Специальный сальник для кабе­

лей различного сечения.

Штыревые контакты и розеточ­

ные узлы покрыты никелем для

защиты от коррозии.

Корпус с шероховатой поверхно­

стью, препятствующей проскаль­

зыванию рук при монтаже.

   Обладают высокой механической прочностью.

СИЛОВЫЕ РАЗЪЕМЫ

Назначение

   Для подключения мобильного или стационарного электрообо­

рудования к сети переменного тока частотой 50 Гц с напряже­

нием 230 или 400 В.

Применение

   Для эксплуатации внутри помещений и на открытом воздухе

совместно с мобильным электрооборудованием  кабельной

системы питания и стационарным электрооборудованием

однофазного и трехфазного исполнения.

   Для подключения строительного электрооборудования и элек­

троинструмента, станков и другого промышленного оборудо­

вания.

   Для электроснабжения бытовок и киосков и т. д.

Материалы

   Корпус из пластика (полиамид PA6.6):

–   является превосходным электрическим изолятором;

–   не  токсичен;

–   обладает высокой ударной прочностью.

   Контакты из латуни:

–   калиброванные;

–   не подвержены коррозии;

–   самоочищающиеся.

Преимущества

   Возможность эксплуатации во влажной среде (степень защи­

ты IP44, IP54).

Крышки защищают от попадания

внутрь разъема пыли и влаги.

   Винты защищены от самоотвинчивания и от коррозии.

Предусмотрено пространство для

размещения и крепления кабеля.

Структуры условного обозначения

Вилка X X X

Пример:  Вилка 013  (Вилка переносная, 16А, 2P + PE)

Х –  вид

0 – вилка переносная

1 – розетка стационарная

2 – розетка переносная (коннектор)

4 – розетка скрытой установки

5 – вилка стационарная

Х –  величина тока, А

1 – 16

2 – 32

3 – 63

4 – 125

Х –  число контактов

3 – 2P + PE

4 – 3P + PE

5 – 3P + N + PE

Сертификат ТР ТС

IP44 IP54

+40

0

C

–25

0

C

230–

400 В

Декларация

ТР ЕАЭС 037/2016

гарантия

5

лет

9

tdme.ru

1104

СИЛОВЫЕ РАЗЪЕМЫ


Наименование

Артикул

Кол­во полюсов

Номинальный ток, А

Номинальное

напряжение, В

Степень защиты

Вилки

Вилка 013

SQ0601­0001

2P+PE

16

230

IP44

Вилка 014

SQ0601­0002

3P+PE

400

Вилка 015

SQ0601­0003

3P+PE+N

Вилка 023

SQ0601­0004

2P+PE

32

230

Вилка 024

SQ0601­0005

3P+PE

400

Вилка 025

SQ0601­0006

3P+PE+N

Вилка 033

SQ0601­0010

2Р+РЕ

63

230

IP54

Вилка 034

SQ0601­0007

3P+PE

400

Вилка 035

SQ0601­0008

3P+PE+N

Вилка 045

SQ0601­0009

3P+PE+N

125

Розетки стационарные

Розетка 113

SQ0602­0001

2P+PE

16

230

IP44

Розетка 114

SQ0602­0002

3P+PE

400

Розетка 115

SQ0602­0003

3P+PE+N

Розетка 123

SQ0602­0004

2P+PE

32

230

Розетка 124

SQ0602­0005

3P+PE

400

Розетка 125

SQ0602­0006

3P+PE+N

Ассортимент

Технические характеристики

Наименование параметра

Значение

Номинальный ток, А

16, 32, 63, 125

Диапазон рабочего напряжения, В

200–250; 380–415

Номинальное напряжение по изоляции, В

500

Номинальная частота сети, Гц

50

Положение заземляющего контакта, ч

6

Рабочая температура, °С

от –25 до + 40

Степень защиты по ГОСТ 14254­96

IP44, IP54

tdme.ru

1105

СИЛОВЫЕ РАЗЪЕМЫ

9


Наименование

Артикул

Кол­во полюсов

Номинальный ток, А

Номинальное

напряжение, В

Степень защиты

Розетка 133

SQ0602­0010

2Р+РЕ

63

230

IP54

Розетка 134

SQ0602­0007

3P+PE

400

Розетка 135

SQ0602­0008

3P+PE+N

400

Розетка 145

SQ0602­0009

3P+PE+N

125

Розетки переносные

Розетка 213

SQ0603­0010

2P+PE

16

230

IP44

Розетка 214

SQ0603­0011

3P+PE

400

Розетка 215

SQ0603­0012

3P+PE+N

Розетка 223

SQ0603­0015

2Р+РЕ

32

230

Розетка 224

SQ0603­0013

3P+PE

400

Розетка 225

SQ0603­0014

3P+PE+N

Розетка 233

SQ0603­0016

2Р+РЕ

63

230

IP54

Розетка 234

SQ0603­0017

3Р+РЕ

400

Розетка 235

SQ0603­0018

3Р+РЕ+N

Розетки стационарные для скрытой установки

Розетка 413

SQ0604­0011

2Р+РЕ

16

230

IP44

Розетка 414

SQ0604­0012

3Р+РЕ

400

Розетка 415

SQ0604­0013

3Р+РЕ+N

Розетка 423

SQ0604­0014

2Р+РЕ

32

230

Розетка 424

SQ0604­0015

3Р+РЕ

400

Розетка 425

SQ0604­0016

3Р+РЕ+N

Вилки стационарные

Вилка 513

SQ0605­0011

2Р+РЕ

16

230

IP44

Вилка 514

SQ0605­0012

3Р+РЕ

400

Вилка 515

SQ0605­0013

3Р+РЕ+N

9

tdme.ru

1106

СИЛОВЫЕ РАЗЪЕМЫ


Наименование

Артикул

Кол­во полюсов

Номинальный ток, А

Номинальное

напряжение, В

Степень защиты

Вилка 523

SQ0605­0014

2Р+РЕ

32

230

IP44

Вилка 524

SQ0605­0015

3Р+РЕ

400

Вилка 525

SQ0605­0016

3Р+РЕ+N

Розетка панельная с крышкой для скрытой установки

Розетка РП10­3

SQ0606­0001

2Р+РЕ

16

230

IP44

Вилки стационарные для скрытой установки

Вилка 613

SQ0607­0001

2Р+РЕ

16

220

IP44

Вилка 614

SQ0607­0002

3Р+РЕ

380

Вилка 615

SQ0607­0003

3Р+РЕ+N

Вилка 623

SQ0607­0004

2Р+РЕ

32

220

Вилка 624

SQ0607­0005

3Р+РЕ

380

Вилка 625

SQ0607­0006

3Р+РЕ+N

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0601­0001

10

0,94

100

13,3

270

660

270

SQ0601­0002

1,20

14,4

SQ0601­0003

0,94

60

12,1

330

460

SQ0601­0004

0,99

13,1

330

SQ0601­0005

1,13

14,0

320

SQ0601­0006

1,11

15,6

350

490

360

SQ0601­0007

2

1,22

10

7,7

250

580

210

SQ0601­0008

0,81

8,2

260

570

200

SQ0601­0009

0,82

16,4

320

680

250

SQ0601­0010

0,93

7,3

260

200

570

SQ0602­0001

10

1,05

60

13,9

370

450

340

SQ0602­0002

1,06

14,5

350

460

SQ0602­0003

0,93

15,5

340

360

SQ0602­0004

0,98

16,3

380

350

490

SQ0602­0005

1,03

17,0

370

490

350

SQ0602­0006

0,72

19,0

380
