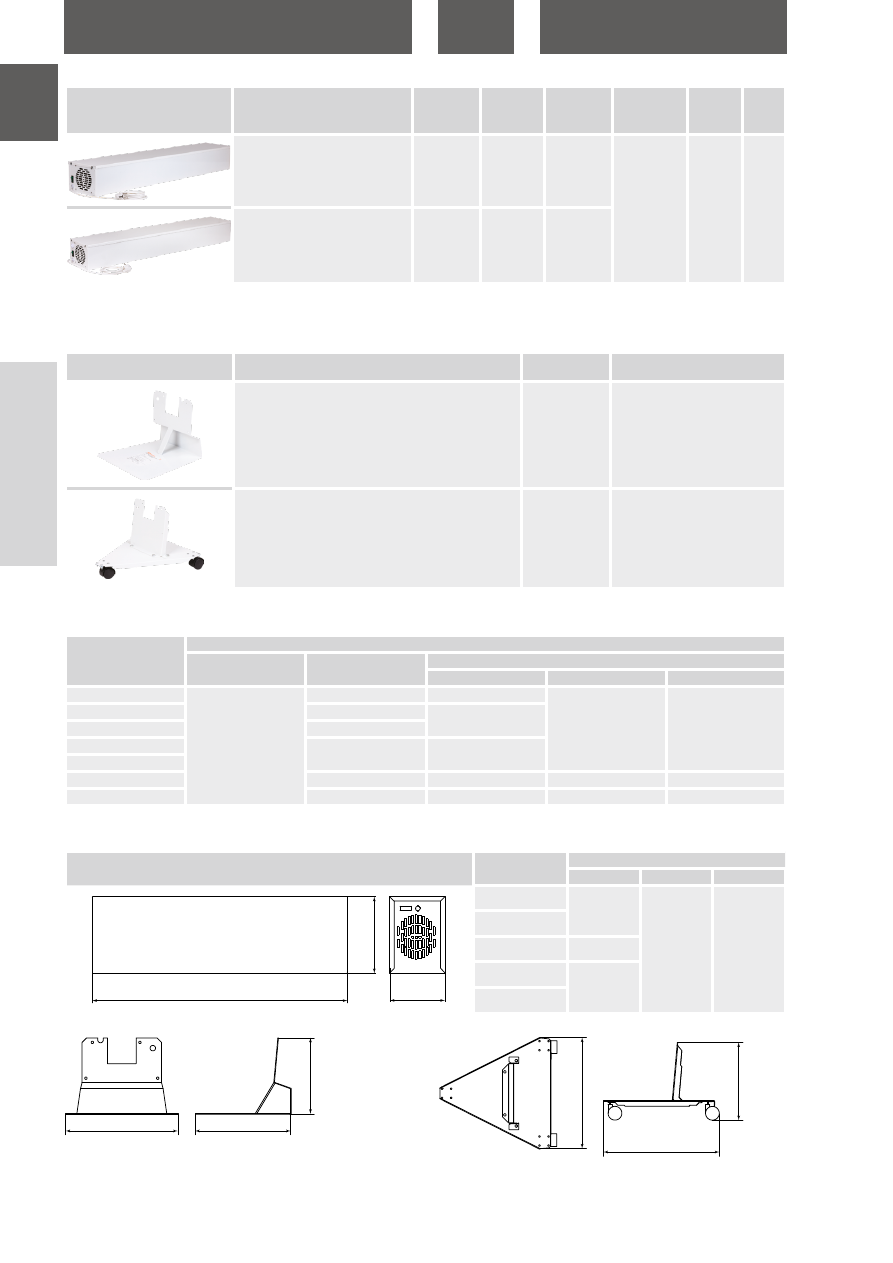

190

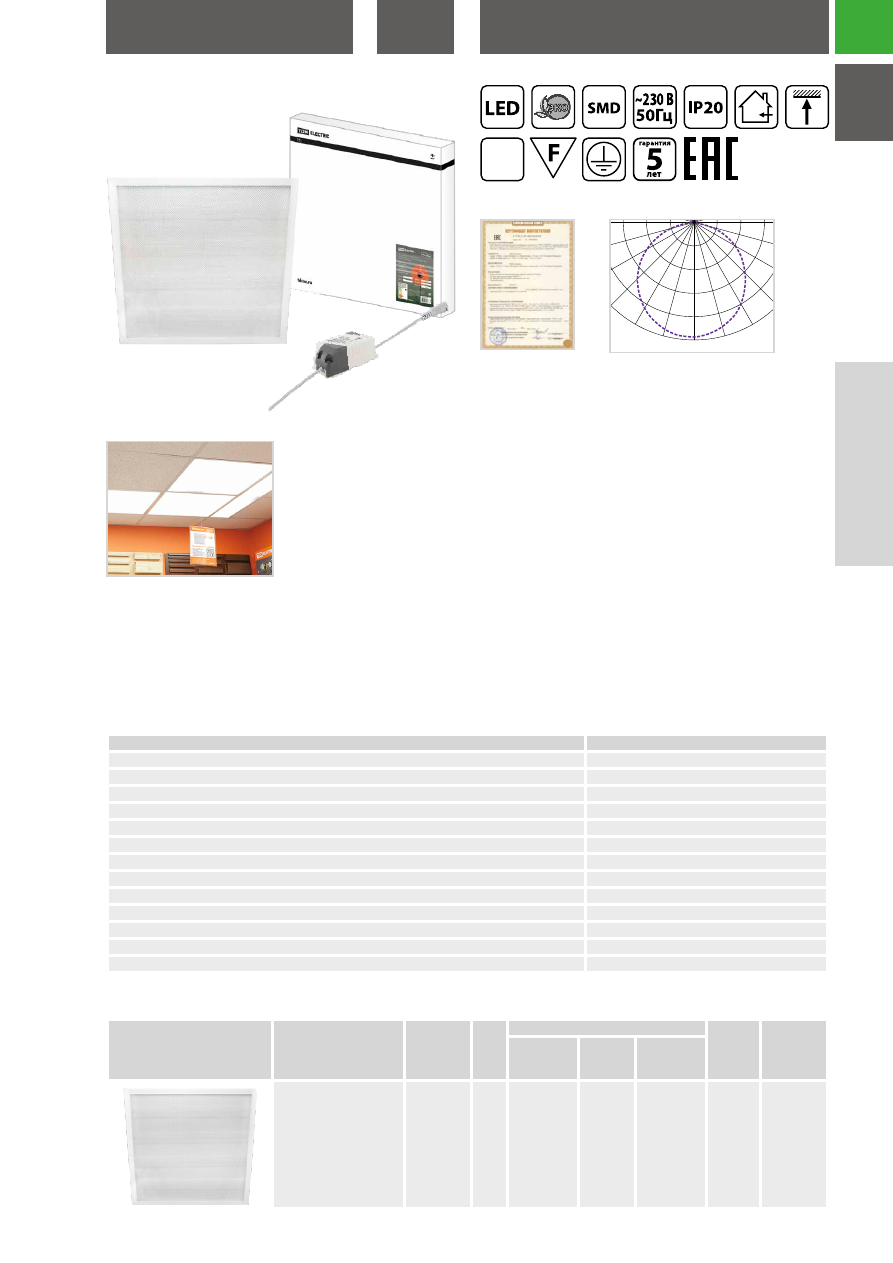

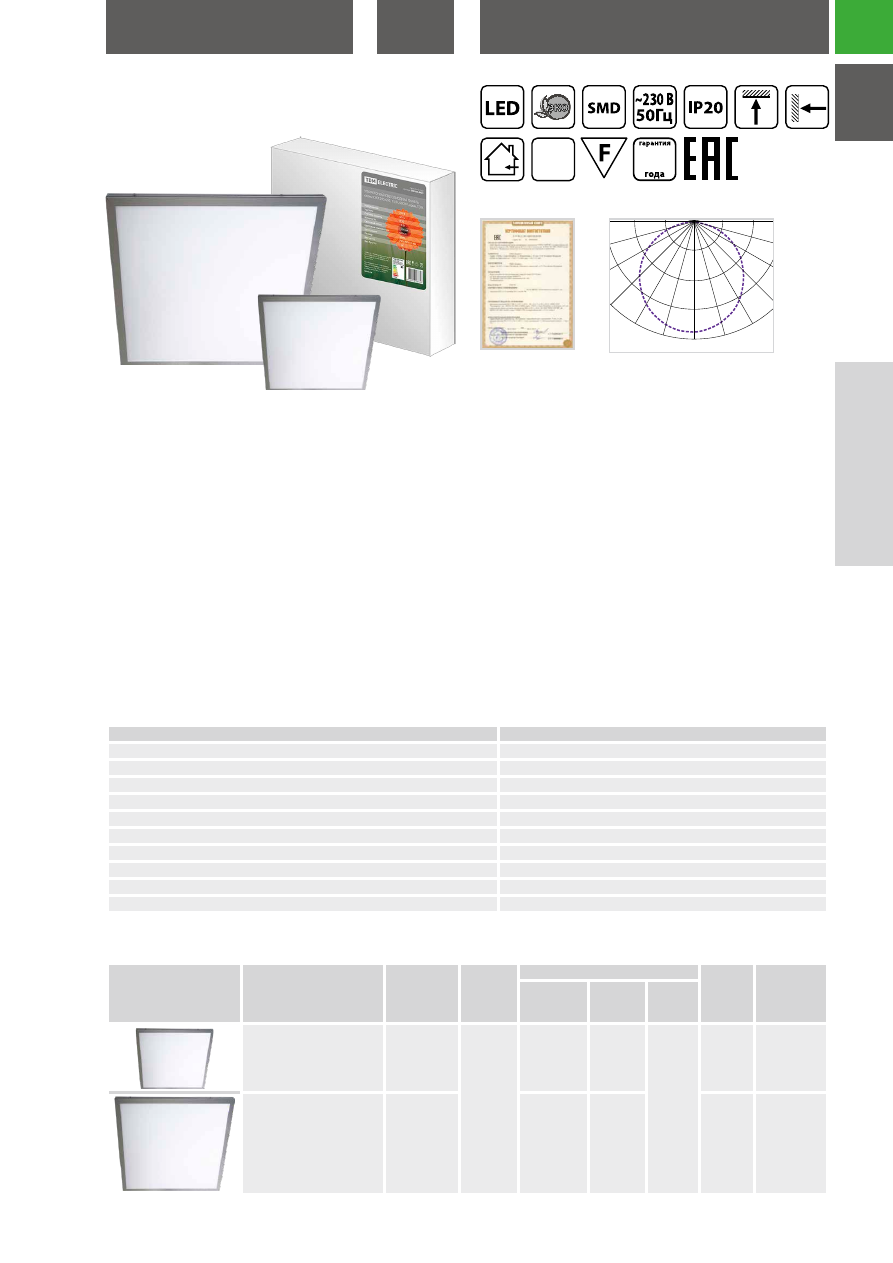

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

1

II


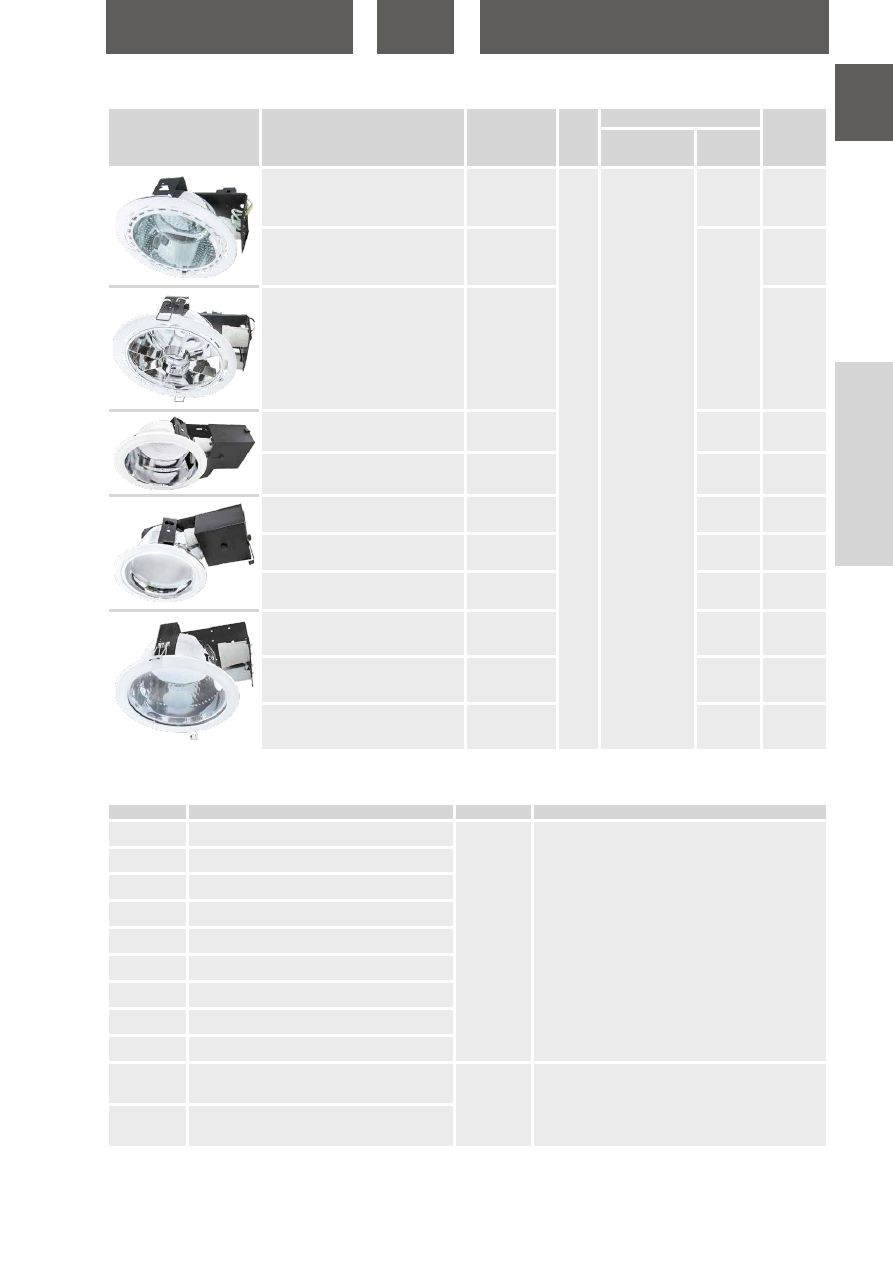

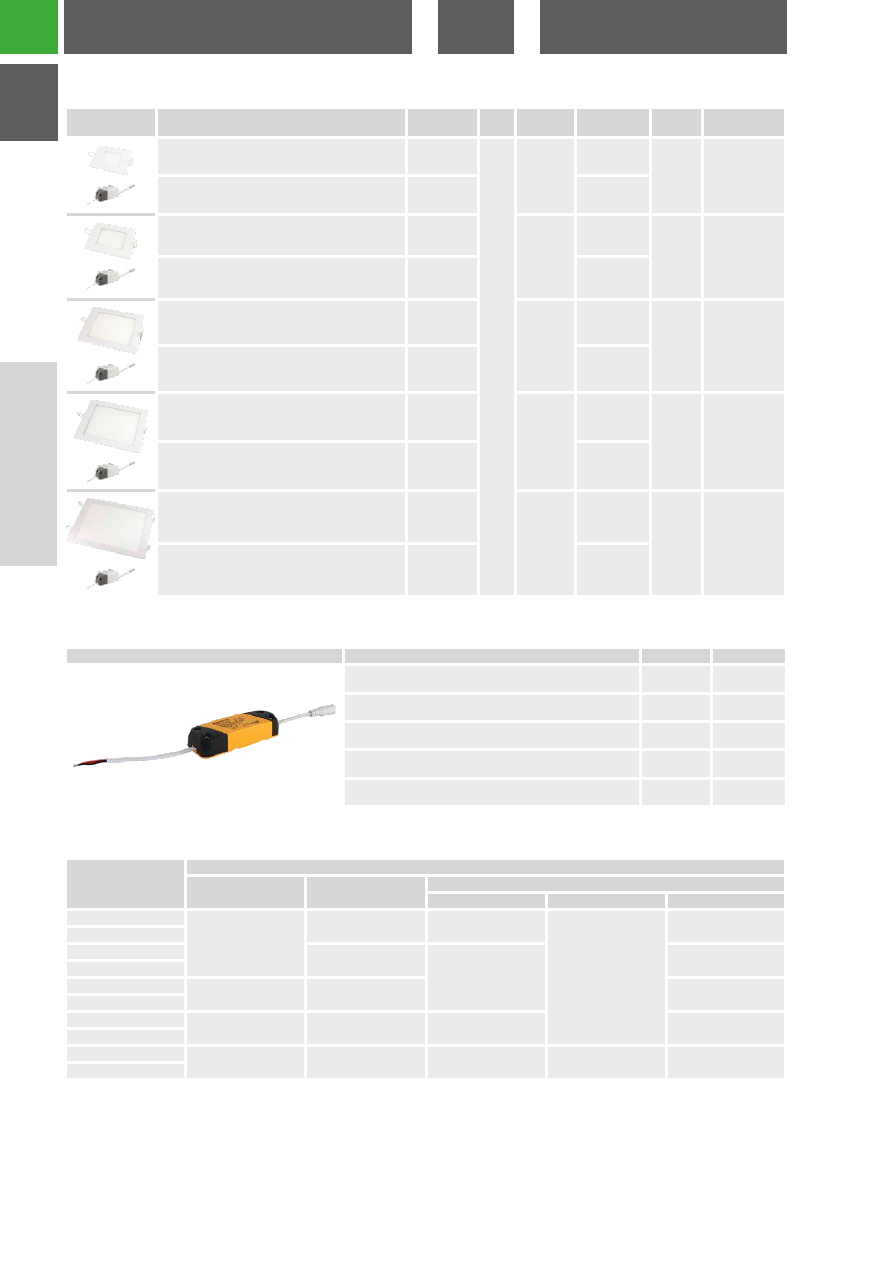

Наименование

Артикул

Производи-

тельность,

м

3

/ч

Расчёт

площади

помещения*,

м

2

Количество

ламп, шт.

(в комплект

не входят)

Мощность

лампы, Вт

Длина

лампы,

мм

Облучатель-рециркулятор

бактерицидный закрытого типа

ОРБ 2х30 Вт с лампами TDM

SQ0374-0027

200

65

2

30

895

Облучатель-рециркулятор

бактерицидный закрытого

типа ОРБ 2х30 Вт с лампами и

регулятором оборотов TDM

SQ0374-0028

200

65


Наименование

Артикул

Габаритные размеры, мм

Подставка под рециркулятор ОРБ 1х15, ОРБ 2х15, ОРБ 4х15,

ОРБ 2х30 TDM

SQ0374-0067

248х210х160

Подставка на колёсиках под рециркулятор ОРБ 1х15,

ОРБ 2х15, ОРБ 4х15, ОРБ 2х30 TDM

SQ0374-0068

340х322х226

Аксессуары

* Площадь помещения рассчитана при высоте потолков = 3 м. Расчет является приблизительным.

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0374-0019

1

4,5

665

200

150

SQ0374-0025

3,8

675

SQ0374-0026

3,9

SQ0374-0027

5,5

1125

SQ0374-0028
SQ0374-0067

1,1

210

248

160

SQ0374-0068

1,5

370

350

60

Габаритные размеры

(мм)

SQ0374-0067

SQ0374-0068

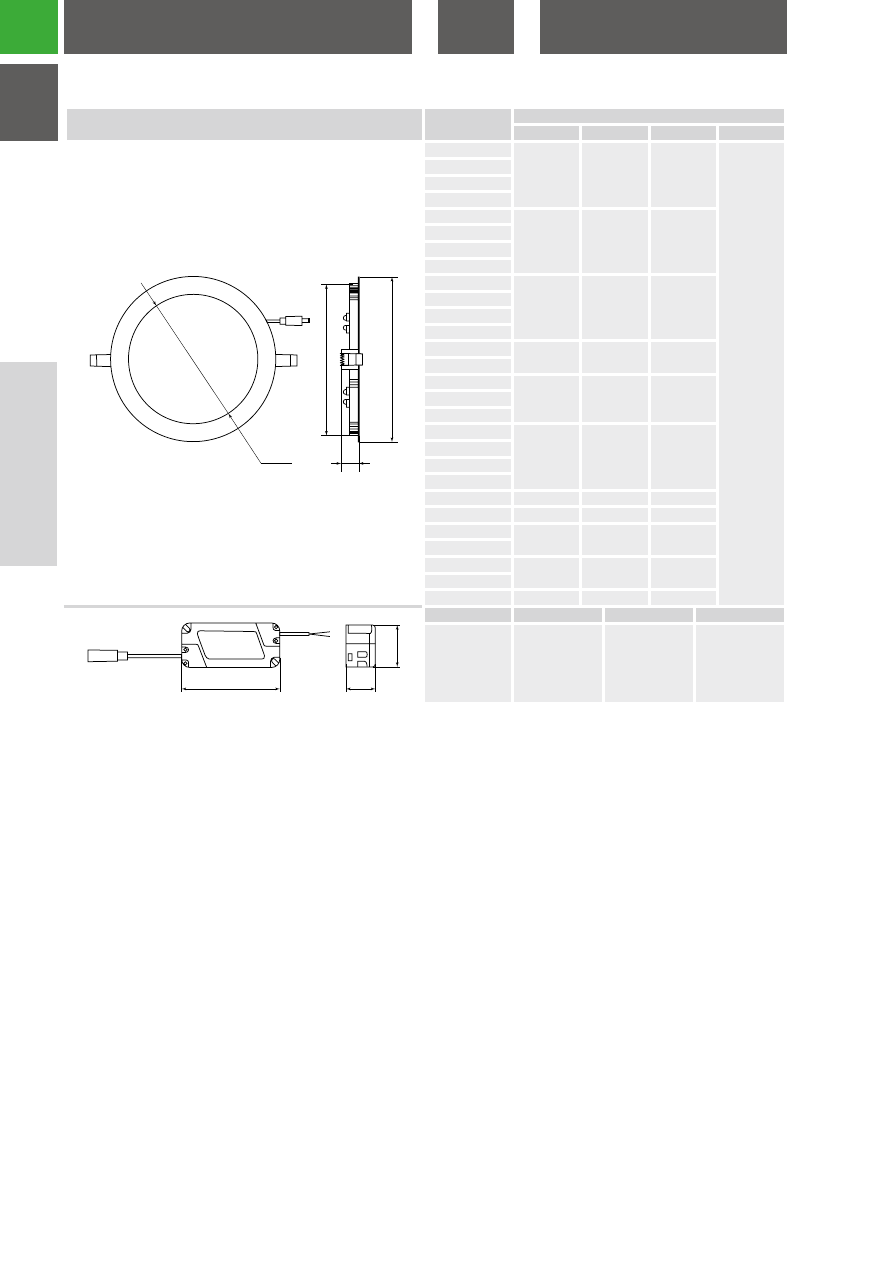

Чертеж

Артикул

Размер, мм

a

b

c

a

b

c

SQ0374-0025

600

180

130

SQ0374-0026

SQ0374-0019

634

SQ0374-0027

1057

SQ0374-0028

248

210

160

322

340

226

tdme.ru

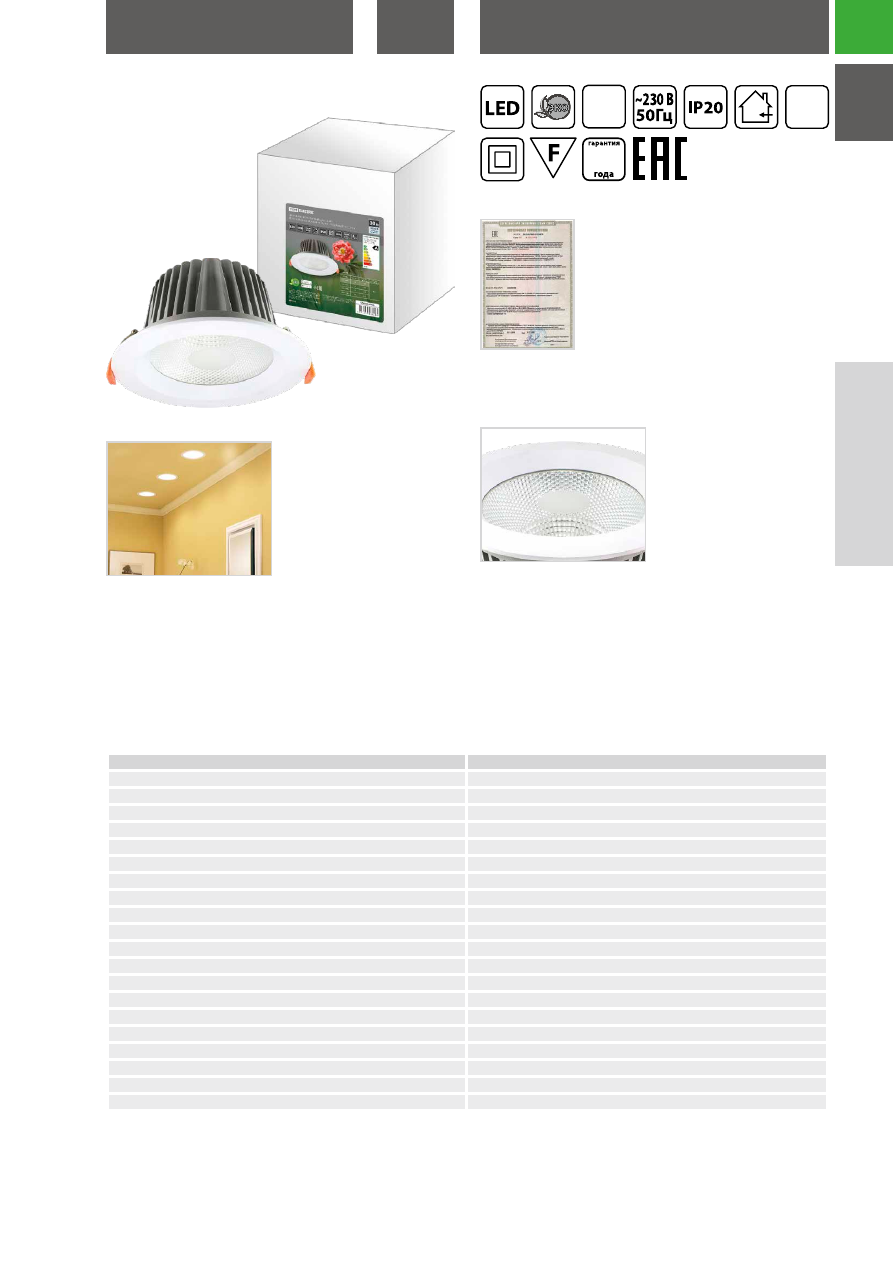

191

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II

СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ ВСТРАИВАЕМЫЕ

«ДАУНЛАЙТ»

 DСL-01

Применение

Для внутреннего освещения:

   офисов и административ-

ных помещений;

   магазинов, витрин, выста-

вочных комплексов, торго-

вых площадей;

   кафе и ресторанов;

   общественных и жилых

помещений;

   общего, локального и

акцентного освещения.

Конструкция

   Корпус светильника изготовлен из литого под давлением

алюминиевого сплава, окрашен порошковой краской.

   Пластиковый корпус для источника питания.

   Источник света – СОВ матрица.

Защитный рассеиватель – про-

зрачное стекло с матовой сере-

диной по центру для исключе-

ния слепящего эффекта от СОВ

матрицы.

   Отражатель из алюминиевого сплава.

Преимущества

   Диапазон рабочих напряжений 185-265 В.

   Энергоэффективность светильников ≥100 лм/Вт.

   Высокий индекс цветопередачи ≥80 Ra.

   Коэффициент пульсации <5%.

   Быстрое включение.

   Бесшумная работа.

   Гарантийный срок 3 года.

Наименование параметра

Значение

Диапазон рабочих температур, °С

от –15 до +40

Индекс цветопередачи, Ra

≥80

Класс защиты от поражения электрическим током

II

Класс светораспределения

П

Климатическое исполнение

УХЛ4

Количество светодиодов, шт.

1

Коэффициент мощности (cos φ)

≥0,95

Коэффициент пульсации

<5%

Тип кривой силы света

Г – глубокая

Угол рассеивания

60°

Номинальная частота, Гц

50

Номинальное рабочее напряжение, В

230

Рабочее напряжение, В

185–265

Регулирование яркости (диммирование)

нет

Световая отдача, лм/Вт

100

Способ установки

встраиваемый

Срок службы, ч

30 000

Степень защиты

IP20

Тип источника света

LED COB

Цветовая температура, К

4000

Технические характеристики

COB

Сертификат ТР ТС

3

+40 °C

–15 °C

tdme.ru

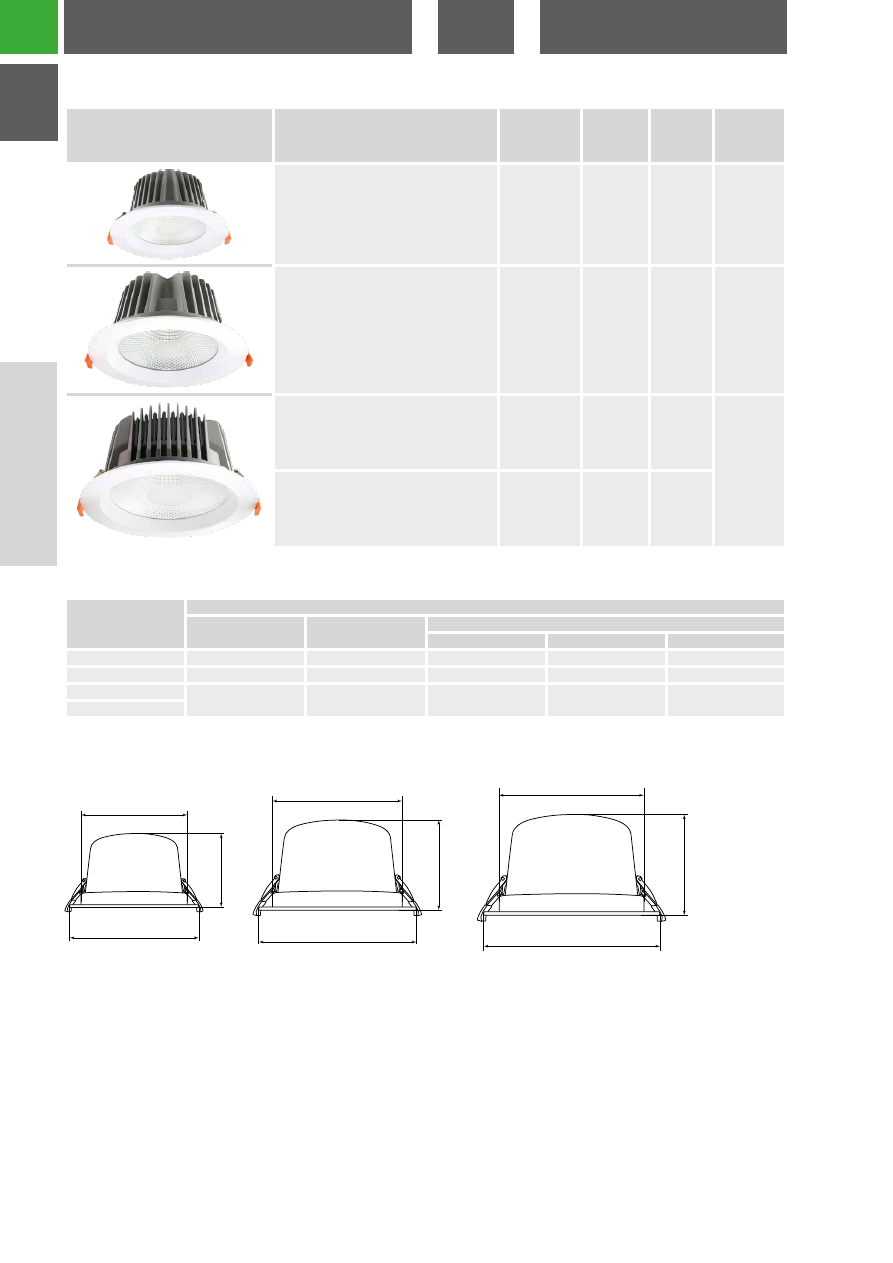

192

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II


Наименование

Артикул

Мощность,

Вт

Световой

поток, лм

Масса

светильни-

ка, кг

Светильник встраиваемый «Даунлайт»

LED DCL-01-030 30 Вт, 4000 К, 80 Ra, IP20,

прозрачный расс., TDM

SQ0369-0406

30

3000

0,65

Светильник встраиваемый «Даунлайт»

LED DCL-01-040 40 Вт, 4000 К, 80 Ra, IP20,

прозрачный расс., TDM

SQ0369-0407

40

4000

1

Светильник встраиваемый «Даунлайт»

LED DCL-01-050 50 Вт, 4000 К, 80 Ra, IP20,

прозрачный расс., TDM

SQ0369-0408

50

5000

1,6

Светильник встраиваемый «Даунлайт»

LED DCL-01-060 60 Вт, 4000 К, 80 Ra, IP20,

прозрачный расс., TDM

SQ0369-0409

60

6000

Ассортимент

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0369-0406

20

13,5

525

350

355

SQ0369-0407

10

11,5

595

210

410

SQ0369-0408

8

13,5

540

245

480

SQ0369-0409

Упаковка

Габаритные размеры

 (мм)

SQ0369-0407

SQ0369-0406

SQ0369-0408

SQ0369-0409

145

165

195

230

195

165

100

110

120

tdme.ru

193

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II

Назначение

   Общее освещение внутри помещений.

Применение

   Офисные и административные помещения.

   Коммерческая недвижимость.

   Торговые центры, супермаркеты.

   Бытовые помещения.

Материалы

   Корпус светильника из литого алюминия.

   Рассеиватель из матового полимерного материала.

   Источник света – светодиоды SMD.

   Корпус драйвера – самозатухающий пластик.

Конструкция

Светильник выполнен по техно-

логии LGP, которая обеспечивает

равномерную мягкую засветку

рассеивателя.

Преимущества

   Равномерно светящаяся поверхность благодаря матрице LGP.

   Отличный теплоотвод благодаря корпусу из литого алюминия.

   Стабильные световые характеристики на протяжении всего

срока службы.

Простота и удобство монтажа.

   Коэффициент мощности драй-

вера cosφ=0,9.

   Драйвер поставляется в

комплекте.

Комплектация

   Светильник.

   Драйвер.

   Паспорт.

   Упаковочная коробка.

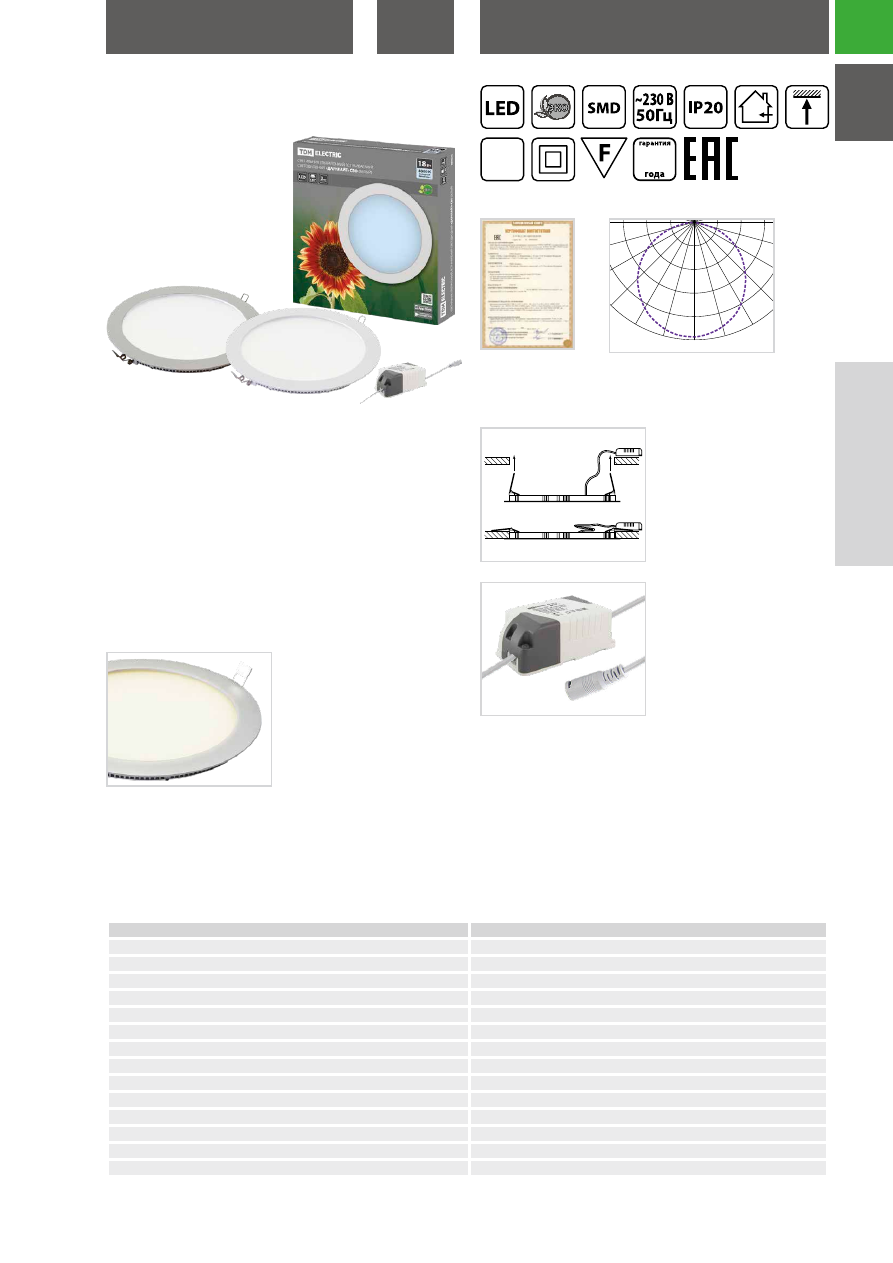

СВЕТИЛЬНИКИ УЛЬТРАТОНКИЕ ВСТРАИВАЕМЫЕ

КРУГЛЫЕ СВЕТОДИОДНЫЕ ТИПА «ДАУНЛАЙТ»

СЕРИИ

СВО

Наименование параметра

Значение

Номинальное напряжение, В

180-240

Номинальная частота, Гц

50

Коэффициент мощности (cosφ)

0,9

Коэффициент пульсаций

<5%

Индекс цветопередачи, Ra

>80

Цветовая температура, К

3000, 4000, 6500

Степень защиты

IP20

Климатическое исполнение

УХЛ4

Диапазон рабочих температур, °С

от –15 до +45

Класс защиты от поражения электическим током

II

Сечение подключаемых проводников, мм²

0,5

Ресурс работы светильника, ч

35 000

Цвет корпуса

белый, матовый хром

Тип коннектора

светильник DC 5,5х2,1 мм (папа) – драйвер DC 5,5х2,1 мм (мама)

Технические характеристики

Сертификат ТР ТС

440

550

0°

90°

–90°

–45°

45°

330

220

110

3

+45 °C

–15 °C

Кривые распределения силы света

tdme.ru

194

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II

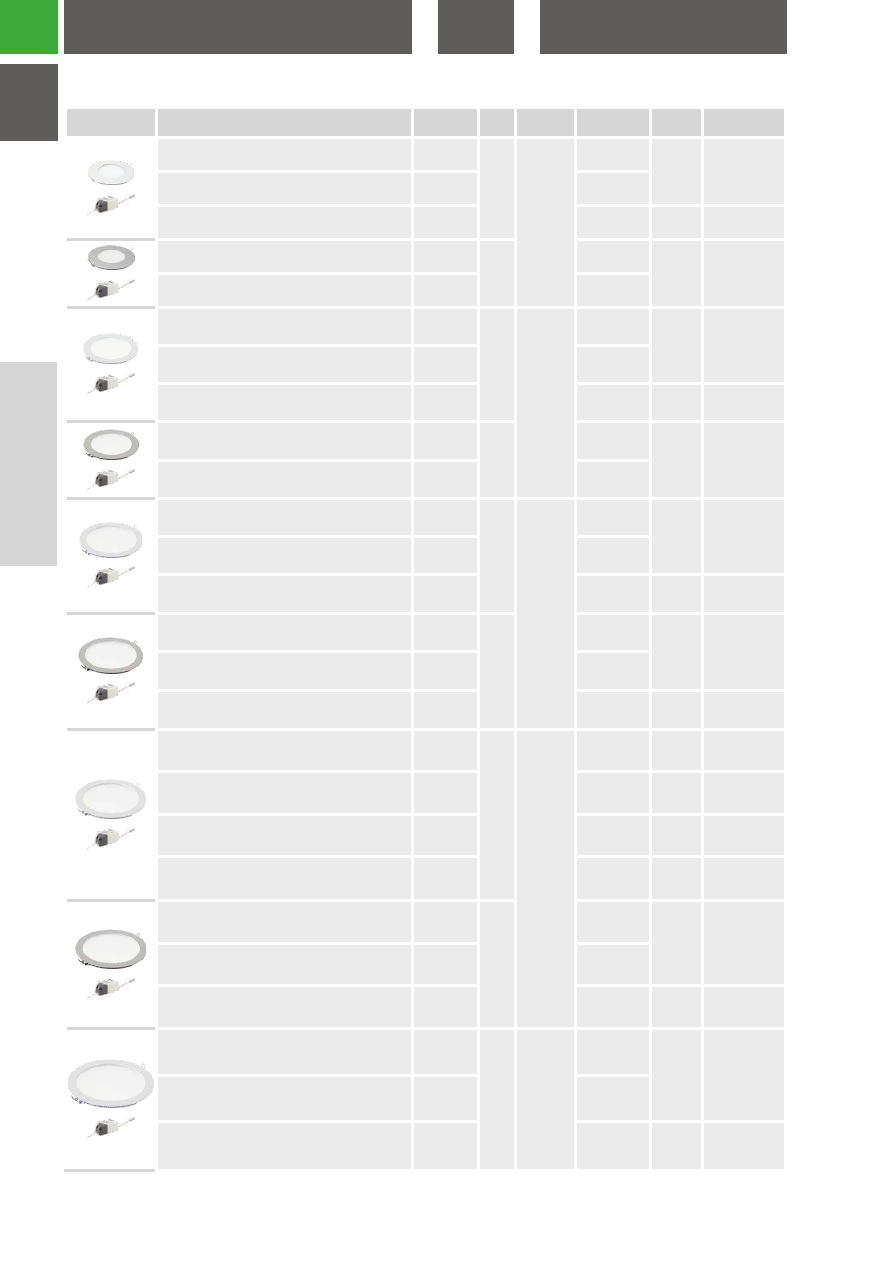

Ассортимент


Наименование

Артикул

Цвет Мощность,

Вт

Цветовая

температура, К

Световой

поток, лм

Масса одного

светильника, кг

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (белый) 3 Вт 3000К TDM  SQ0329-0108

белый

3

3000

140

0,100

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (белый) 3 Вт 4000К TDM SQ0329-0107

4000

Светильник ультратонкий встраиваемый

светодиодный "Даунлайт" СВО (белый) 3 Вт 6500К TDM SQ0329-0430

6500

220

0,138



Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (хром) 3 Вт 3000К TDM  SQ0329-0106 мато-

вый

хром

3000

140

0,100

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (хром) 3 Вт 4000К TDM  SQ0329-0105

4000

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (белый) 6 Вт 3000К TDM  SQ0329-0027

белый

6

3000

380

0,180

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (белый) 6 Вт 4000К TDM SQ0329-0028

4000

Светильник ультратонкий встраиваемый

светодиодный "Даунлайт" СВО (белый) 6 Вт 6500К TDM SQ0329-0432

6500

480

0,170

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (хром) 6 Вт 3000К TDM  SQ0329-0101 мато-

вый

хром

3000

380

0,180

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (хром) 6 Вт 4000К TDM  SQ0329-0102

4000

Светильник ультратонкий встраиваемый светодиодный

«Даунлайт» СВО (белый) 12 Вт 3000К TDM

SQ0329-0012

белый

12

3000

997

0,360

Светильник ультратонкий встраиваемый светодиодный

«Даунлайт» СВО (белый) 12 Вт 4000К TDM

SQ0329-0010

4000

Светильник ультратонкий встраиваемый светодиодный

"Даунлайт" СВО (белый) 12 Вт 6500К TDM

SQ0329-0434

6500

980

0,293

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (хром) 12 Вт 3000К TDM SQ0329-0013

мато-

вый

хром

3000

997

0,360

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (хром) 12 Вт 4000К TDM SQ0329-0014

4000

Светильник ультратонкий встраиваемый

светодиодный "Даунлайт" СВО (хром) 12 Вт 6500К TDM SQ0329-0435

6500

980

0,293

Светильник ультратонкий встраиваемый светодиодный

«Даунлайт» СВО (белый) 18 Вт 3000К TDM

SQ0329-0009

белый

18

3000

1430

0,580

Светильник ультратонкий встраиваемый светодиодный

«Даунлайт» СВО (белый) 18 Вт 4000К TDM

SQ0329-0046

4000

1440

0,439

Светильник ультратонкий встраиваемый светодиодный

«Даунлайт» СВО (белый) 18 Вт 4000К TDM

SQ0329-0011

4000

1430

0,580

Светильник ультратонкий встраиваемый светодиодный

"Даунлайт" СВО (белый) 18 Вт 6500К TDM

SQ0329-0436

6500

1440

0,439

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (хром) 18 Вт 3000К TDM SQ0329-0015

мато-

вый

хром

3000

1430

0,580

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (хром) 18 Вт 4000К TDM SQ0329-0016

4000

Светильник ультратонкий встраиваемый

светодиодный "Даунлайт" СВО (хром) 18 Вт 6500К TDM SQ0329-0437

6500

1440

0,439

Светильник ультратонкий встраиваемый светодиодный

«Даунлайт» СВО (белый) 24 Вт 3000К TDM

SQ0329-0236

белый

24

3000

1848

0,870

Светильник ультратонкий встраиваемый светодиодный

«Даунлайт» СВО (белый) 24 Вт 4000К TDM

SQ0329-0237

4000

Светильник ультратонкий встраиваемый светодиодный

"Даунлайт" СВО (белый) 24 Вт 6500К TDM

SQ0329-0438

6500

1920

0,953

tdme.ru

195

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II

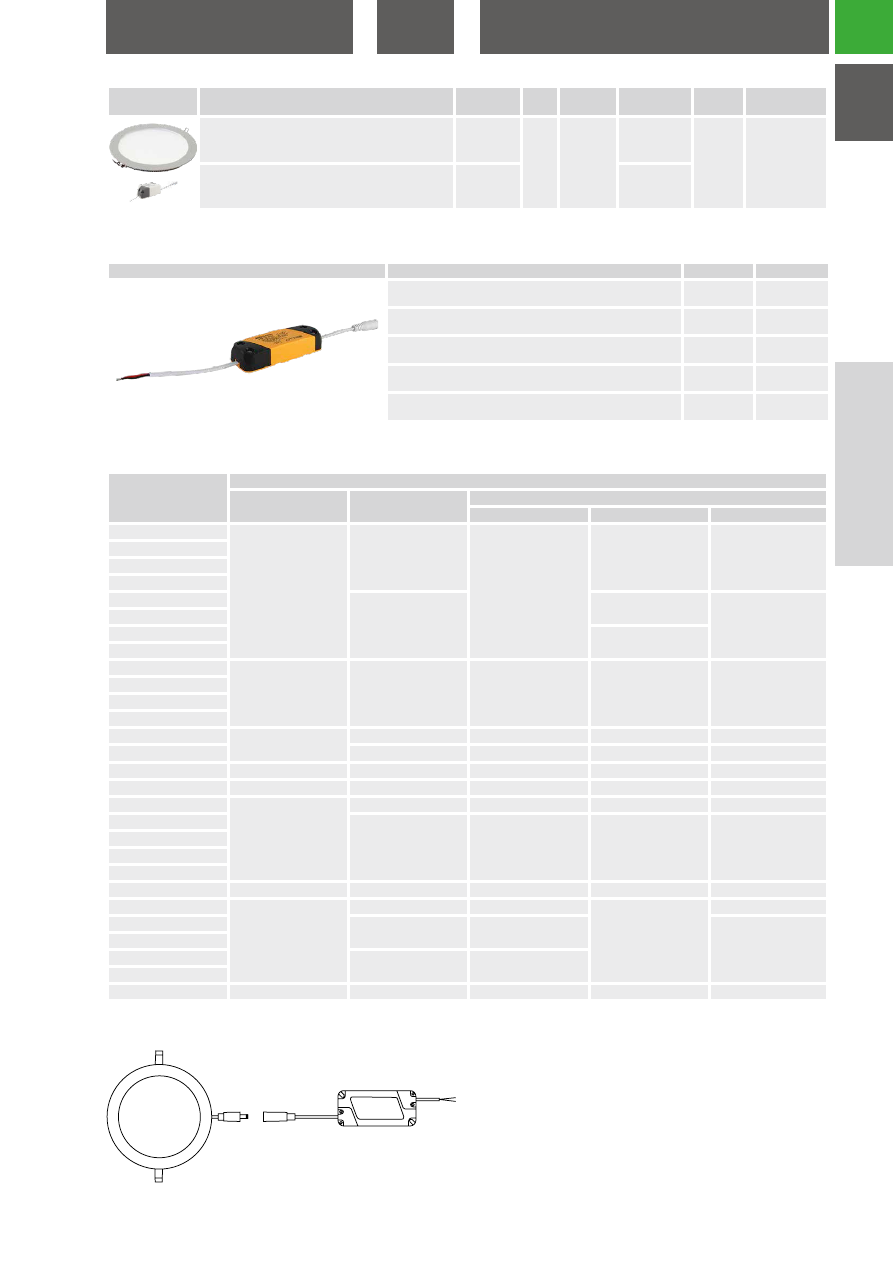

Аксессуары


Наименование

Артикул

Мощность, Вт

Драйвер для светильника 3Вт вх.АС 85-265В вых.DC 8-10В

300мА IP20 с разъемом 5,5*2,1мм (мама) TDM

SQ0329-0534

3

Драйвер для светильника 6Вт вх.АС 85-265В вых.DC 15-18В

300мА IP20 с разъемом 5,5*2,1мм (мама) TDM

SQ0329-0542

6

Драйвер для светильника 12Вт вх.АС 85-265В вых.DC 33-37В

300мА IP20 с разъемом 5,5*2,1мм (мама) TDM

SQ0329-0535

12

Драйвер для светильника 18Вт вх.АС 85-265В вых.DC 48-52В

300мА IP20 с разъемом 5,5*2,1мм (мама) TDM

SQ0329-0536

18

Драйвер для светильника 24Вт вх.АС 85-265В вых.DC 65-70В

300мА IP20 с разъемом 5,5*2,1мм (мама) TDM

SQ0329-0537

24

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0329-0108

40

5,5

370

200

285

SQ0329-0107
SQ0329-0106
SQ0329-0105
SQ0329-0027

8,6

260

320

SQ0329-0028
SQ0329-0101

270

SQ0329-0102
SQ0329-0012

30

11,3

545

370

217

SQ0329-0010
SQ0329-0013
SQ0329-0014
SQ0329-0009

20

11,5

476

370

273

SQ0329-0046

9,57

485

475

285

SQ0329-0011

10

7,6

420

270

335

SQ0329-0015

20

11,5

476

370

273

SQ0329-0016

10

7,6

530

335

225

SQ0329-0236

10,5

370

320

350

SQ0329-0237
SQ0329-0103
SQ0329-0104
SQ0329-0430

40

6,3

300

380

255

SQ0329-0432

20

4,2

280

485

200

SQ0329-0434

6,65

385

235

SQ0329-0435
SQ0329-0436

9,57

475

SQ0329-0437
SQ0329-0438

10

10,33

370

375

325

Схема соединения с блоком питания


Наименование

Артикул

Цвет Мощность,

Вт

Цветовая

температура, К

Световой

поток, лм

Масса одного

светильника, кг

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (хром) 24 Вт 3000К TDM  SQ0329-0103 мато-

вый

хром

24

3000

1848

0,870

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» СВО (хром) 24 Вт 4000К TDM  SQ0329-0104

4000

tdme.ru

196

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II

Габаритные размеры

a

a

b

b

h

h

a

b

h

–

90

37

22

Чертеж

Артикул

Размер, мм

ød1

ød2

ød3

h

h

ød3

ød2

ød1

SQ0329-0108

88

75

50

20

SQ0329-0107
SQ0329-0106
SQ0329-0105
SQ0329-0027

120

105

80

SQ0329-0028
SQ0329-0101
SQ0329-0102
SQ0329-0012

170

155

125

SQ0329-0010
SQ0329-0013
SQ0329-0014
SQ0329-0009

225

205

176

SQ0329-0046
SQ0329-0011

240

225

190

SQ0329-0015
SQ0329-0016
SQ0329-0236

300

285

240

SQ0329-0237
SQ0329-0103
SQ0329-0104
SQ0329-0430

85

75

48

SQ0329-0432

90

37

22

SQ0329-0434

170

155

128

SQ0329-0435
SQ0329-0436

223

205

175

SQ0329-0437
SQ0329-0438

295

280

247

tdme.ru

197

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II

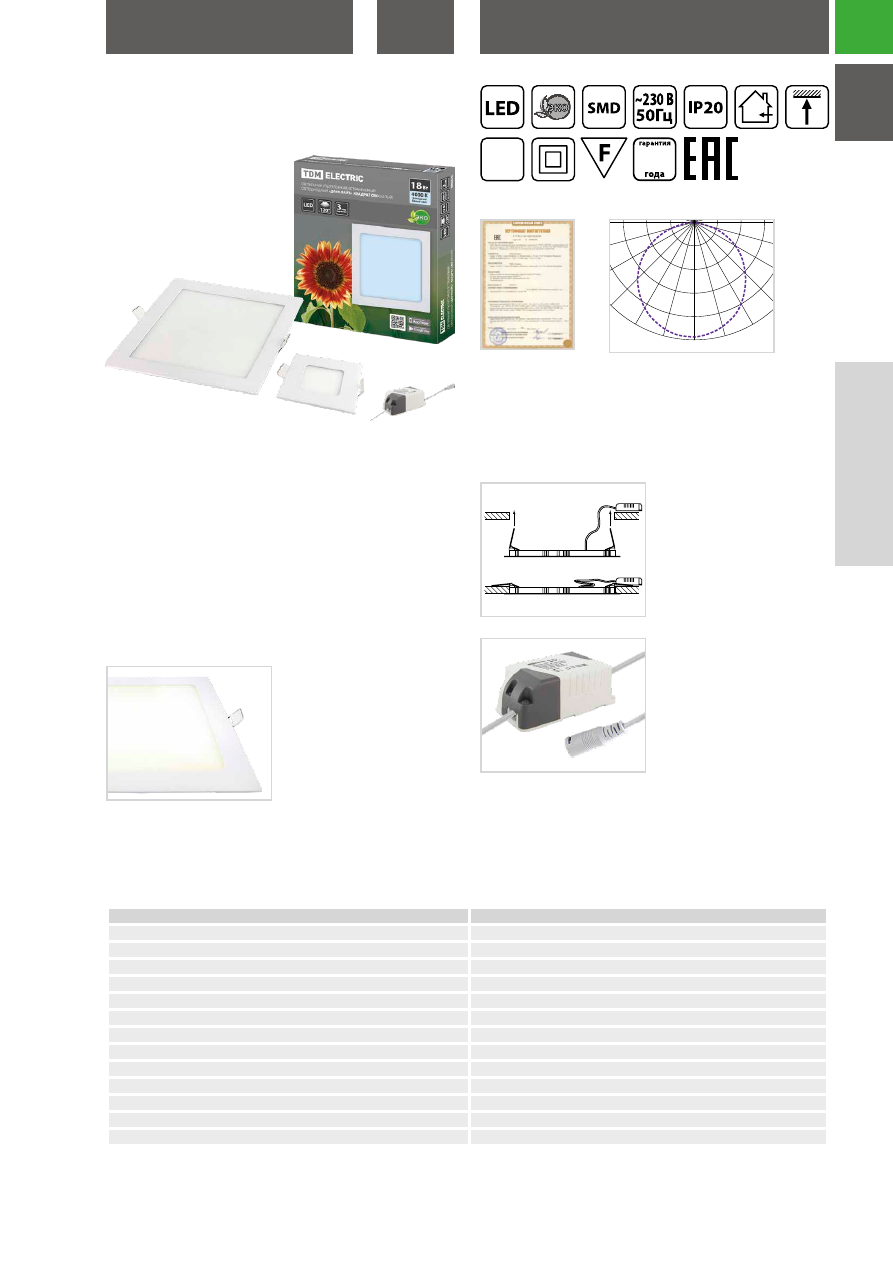

СВЕТИЛЬНИКИ УЛЬТРАТОНКИЕ ВСТРАИВАЕМЫЕ

КВАДРАТНЫЕ СВЕТОДИОДНЫЕ ТИПА «ДАУНЛАЙТ»

СЕРИИ

СВО

Назначение

   Общее освещение внутри помещений.

Применение

   Офисные и административные помещения.

   Коммерческая недвижимость.

   Торговые центры, супермаркеты.

   Бытовые помещения.

Материалы

   Корпус светильника из литого алюминия.

   Рассеиватель из матового полимерного материала.

   Источник света – светодиоды SMD.

   Корпус драйвера – самозатухающий пластик.

Конструкция

Светильник выполнен по техно-

логии LGP, которая обеспечивает

равномерную мягкую засветку

рассеивателя.

Преимущества

   Равномерно светящаяся поверхность благодаря матрице LGP.

   Отличный теплоотвод благодаря корпусу из литого алюминия.

   Стабильные световые характеристики на протяжении всего

срока службы.

Простота и удобство монтажа.

Драйвер поставляется в ком-

плекте.

Комплектация

   Светильник.

   Драйвер.

   Паспорт.

   Упаковочная коробка.

Наименование параметра

Значение

Номинальное напряжение, В

180-240

Номинальная частота, Гц

50

Коэффициент мощности (cosφ)

0,9

Коэффициент пульсаций

<5%

Индекс цветопередачи, Ra

>80

Цветовая температура, К

4000, 6500

Степень защиты

IP20

Климатическое исполнение

УХЛ4

Диапазон рабочих температур, °С

от –15 до +45

Класс защиты от поражения электрическим током

II

Сечение подключаемых проводов, мм²

0,5

Ресурс работы светильника, ч

36 000

Цвет корпуса

белый

Технические характеристики

Сертификат ТР ТС

440

550

0°

90°

–90°

–45°

45°

330

220

110

+45 °C

–15 °C

3

Кривые распределения силы света

tdme.ru

198

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II


Наименование

Артикул

Цвет Мощность,

Вт

Цветовая

температура, К

Световой

поток, лм

Масса одного

светильника, кг

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» квадрат СВО (белый) 3 Вт

4000К TDM

SQ0329-0116

белый

3

4000

140

0,100

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» квадрат СВО (белый) 3 Вт

6500К TDM

SQ0329-0115

6500

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» квадрат СВО (белый) 6 Вт

4000К TDM

SQ0329-0120

6

4000

380

0,180

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» квадрат СВО (белый) 6 Вт

6500К TDM

SQ0329-0119

6500

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» квадрат СВО (белый) 12

Вт 4000К TDM

SQ0329-0118

12

4000

840

0,360

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» квадрат СВО (белый) 12

Вт 6500К TDM

SQ0329-0117

6500

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» квадрат СВО (белый) 18

Вт 4000К TDM

SQ0329-0122

18

4000

1430

0,580

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» квадрат СВО (белый) 18

Вт 6500К TDM

SQ0329-0121

6500

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» квадрат СВО (белый) 24

Вт 4000К TDM

SQ0329-0403

24

4000

1850

0,870

Светильник ультратонкий встраиваемый

светодиодный «Даунлайт» квадрат СВО (белый) 24

Вт 6500К TDM

SQ0329-0402

6500

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0329-0116

40

5,5

400

370

155

SQ0329-0115
SQ0329-0120

9,2

560

180

SQ0329-0119
SQ0329-0118

30

13,2

232

SQ0329-0117
SQ0329-0122

20

14,2

480

292

SQ0329-0121
SQ0329-0403

10

10,5

370

330

370

SQ0329-0402

Аксессуары


Наименование

Артикул

Мощность, Вт

Драйвер для светильника 3Вт вх.АС 85-265В вых.DC 8-10В

300мА IP20 с разъемом 5,5*2,1мм (мама) TDM

SQ0329-0534

3

Драйвер для светильника 6Вт вх.АС 85-265В вых.DC 15-18В

300мА IP20 с разъемом 5,5*2,1мм (мама) TDM

SQ0329-0542

6

Драйвер для светильника 12Вт вх.АС 85-265В вых.DC 33-37В

300мА IP20 с разъемом 5,5*2,1мм (мама) TDM

SQ0329-0535

12

Драйвер для светильника 18Вт вх.АС 85-265В вых.DC 48-52В

300мА IP20 с разъемом 5,5*2,1мм (мама) TDM

SQ0329-0536

18

Драйвер для светильника 24Вт вх.АС 85-265В вых.DC 65-70В

300мА IP20 с разъемом 5,5*2,1мм (мама) TDM

SQ0329-0537

24

tdme.ru

199

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II

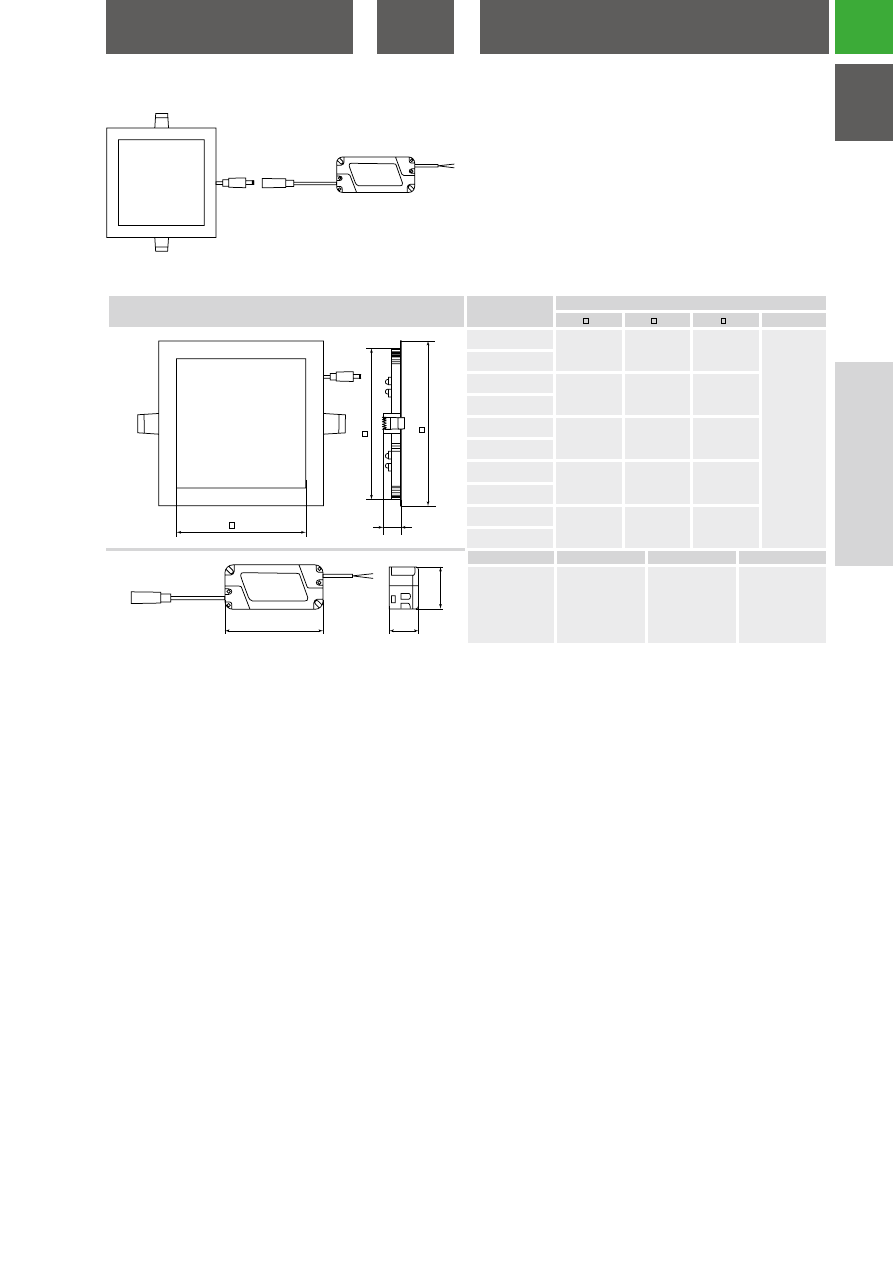

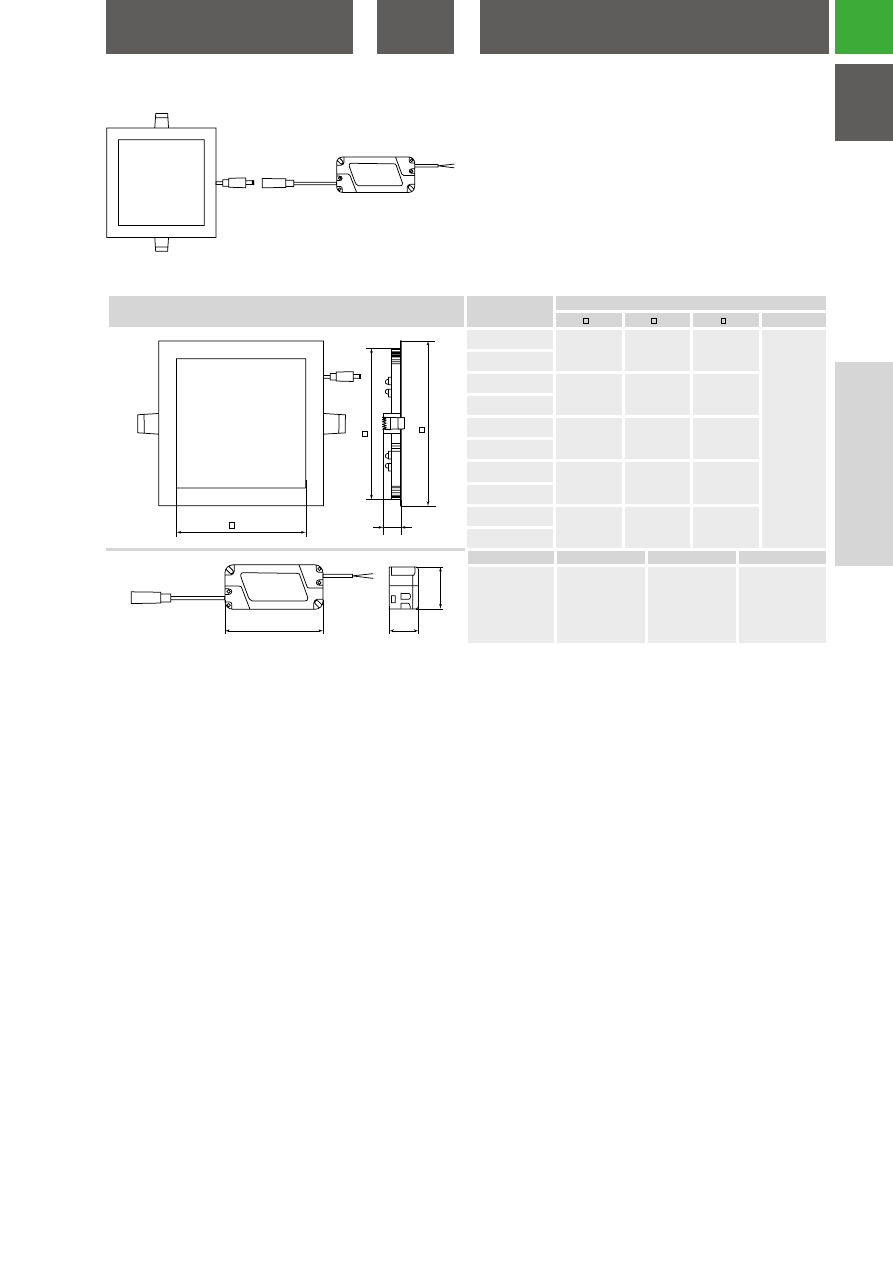

Схема соединения с блоком питания

Чертеж

Артикул

Размер, мм

 a

 b

 c

h

h

c

b

a

SQ0329-0116

85

75

47

20

SQ0329-0115

SQ0329-0120

120

105

80

SQ0329-0119

SQ0329-0118

170

155

120

SQ0329-0117

SQ0329-0122

225

200

172

SQ0329-0121

SQ0329-0403

300

275

245

SQ0329-0402

Габаритные размеры

a

a

b

b

h

h

a

b

h

90

37

22

tdme.ru

200

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

1

II

Применение

Для освещения:

   коммерческой недвижимости;

   офисов, рабочих  кабинетов;

   торговых площадей, магазинов;

   холлов, вестибюлей.

Конструкция и материалы

   Корпус светильников выполнен из оцинкованной стали и окра-

шен порошковой краской.

   Отражатель – алюминий.

   Оптические системы – растровая решетка из пластика, матовое

или декоративное стекло.

   Керамический патрон.

Преимущества

   Равномерное освещение помещения.

   Простая и удобная установка в подвесные потолки типа «Арм-

стронг» или в подшивные потолки из гипсокартона.

   Различные оптические системы позволяют использовать све-

тильники в помещениях разного назначения.

   Габаритные размеры приборов позволяют использовать энер-

госберегающие компактные люминесцентные  лампы с типом

колбы «3U», FST2 (компакт, спираль) или LED лампы соответст-

вующего размера.

   Светильники типа «Даунлайт» под энергосберегающие компакт-

ные люминесцентные лампы имеют ряд преимуществ по сравне-

нию со светильниками с пускорегулирующей аппаратурой:

–  экономичное решение за счет отсутствия блока ПРА;

–  небольшая масса;

–  удобство монтажа и обслуживания.

   Клеммная колодка.

Оптическая система

01 –  зеркальный отражатель из анодированного алюминия, деко-

ративное стекло.

02 –  зеркальный отражатель из анодированного алюминия и рас-

тровая решетка из пластика.

03 – зеркальный отражатель из анодированного алюминия.

04 –  зеркальный отражатель из анодированного алюминия и

силикатное матированное стекло.

05 –  зеркальный отражатель из анодированного алюминия, при-

зматический рассеиваетель.

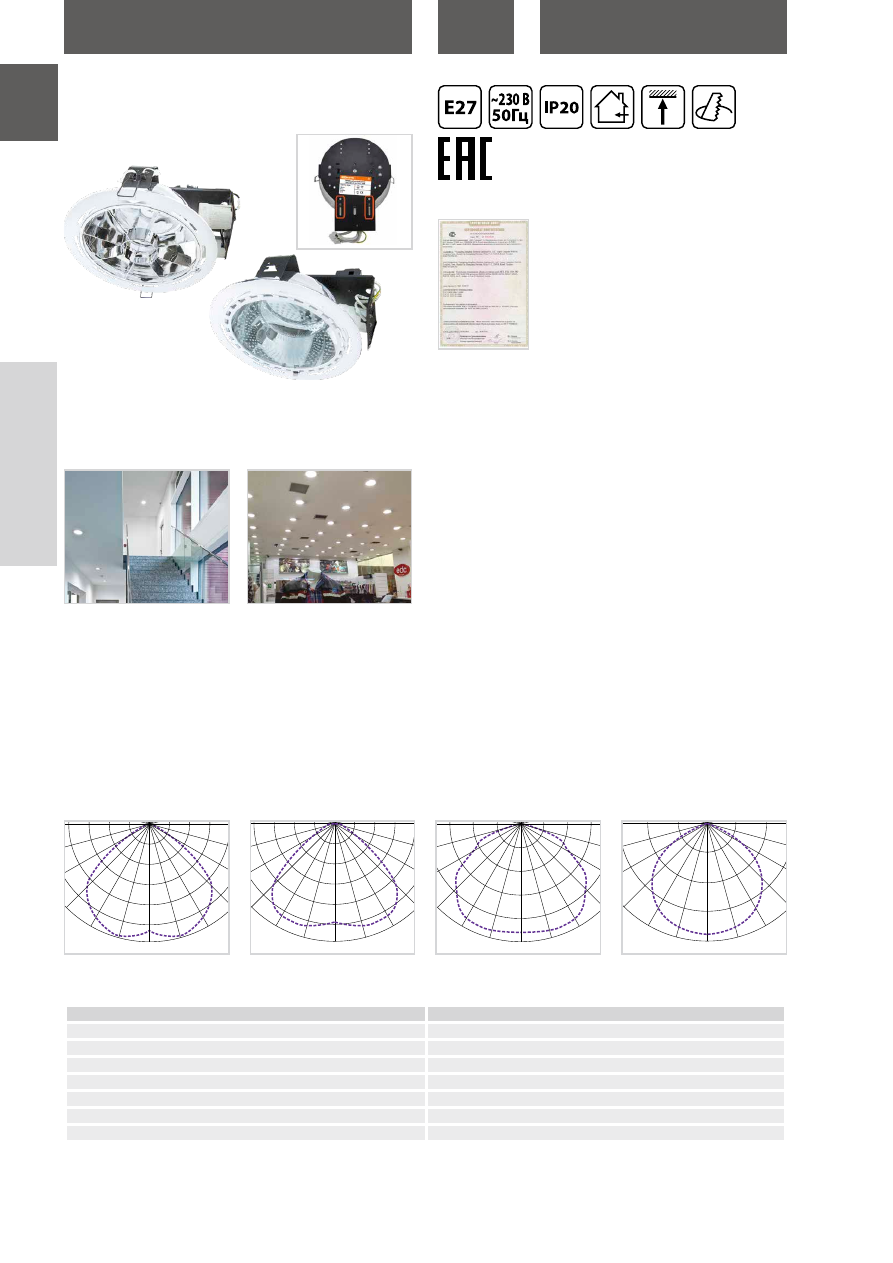

СВЕТИЛЬНИКИ ВСТРАИВАЕМЫЕ ТИПА «ДАУНЛАЙТ»

СЕРИИ

ЛВО

Сертификат ЕТС

Технические характеристики

Наименование параметра

Значение

Номинальное напряжение, В

230

Степень защиты  светильника

IP20

Класс защиты от поражения электрическим током

I

Климатическое исполнение и категория размещения

УХЛ4

Тип источника света

КЛЛ

Тип цоколя

Е27

Цветовое исполнение

белый

01, 03

02

04

05

250

300

0°

90°

–90°

–45°

45°

200

150

100

200

0°

90°

–90°

–45°

45°

160

120

80

160

0°

90°

–90°

–45°

45°

120

80

0°

90°

–90°

–45°

45°

300

200

100

Кривые распределения силы света

tdme.ru

201

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

1

II


Наименование

Артикул

Тип

цоколя

Источник света

Масса, кг

Тип используемой

лампы

Количество

и мощность

лампы, Вт

Cветильник встраиваемый «Даунлайт» 01

1х20 E27 TDM

SQ0342-0021

E27

КЛЛ

1х20

0,55

Cветильник встраиваемый «Даунлайт» 01

2х20 E27 TDM

SQ0342-0022

2х20

1,134

Cветильник встраиваемый «Даунлайт» 02

2х20 E27 TDM

SQ0342-0023

1,05

Cветильник встраиваемый «Даунлайт» 03

2х15 E27 TDM

SQ0342-0024

2х15

0,49

Cветильник встраиваемый «Даунлайт» 03

2x20 E27 TDM

SQ0342-0025

2х20

1,71

Cветильник встраиваемый «Даунлайт» 04

1х13 E27 TDM

SQ0342-0026

1х13

0,4

Cветильник встраиваемый «Даунлайт» 04

2х15 E27 TDM

SQ0342-0027

2х15

0,72

Cветильник встраиваемый «Даунлайт» 04

2х20 E27 TDM

SQ0342-0028

2х20

0,75

Cветильник встраиваемый «Даунлайт» 05

1х13 E27 TDM

SQ0342-0029

1х13

0,37

Cветильник встраиваемый «Даунлайт» 05

2х15 E27 TDM

SQ0342-0030

2х15

0,61

Cветильник встраиваемый «Даунлайт» 05

2х20 E27 TDM

SQ0342-0031

2х20

0,66

Ассортимент

Комплексные решения для светильников встраиваемых типа «Даунлайт» серии ЛВО

Артикул

Наименование

Артикул лампы

Наименование

SQ0342-0021

Светильник встраиваемый «Даунлайт» 01 1*20 Е27 TDM

SQ0323-0175

SQ0323-0179

SQ0323-0183

SQ0323-0043

Лампа энергосберегающая КЛЛ-FSТ2-11 Вт-2700 К–Е27

КОМПАКТ (35х98 мм) TDM
Лампа энергосберегающая КЛЛ-FSТ2-13 Вт-2700 К–Е27

КОМПАКТ (41х95 мм) TDM
Лампа энергосберегающая КЛЛ-FSТ2-15 Вт-2700 К–Е27

КОМПАКТ (40х98 мм) TDM
Лампа энергосберегающая КЛЛ-3U-15 Вт-4000 К–Е27 (41х141

мм) TDM

SQ0342-0022

Светильник встраиваемый «Даунлайт» 01 2*20 Е27 TDM

SQ0342-0023

Светильник встраиваемый «Даунлайт» 02 2*20 Е27 TDM

SQ0342-0024

Светильник встраиваемый «Даунлайт» 03 2*15 Е27 TDM

SQ0342-0025

Светильник встраиваемый «Даунлайт» 03 2*20 Е27 TDM

SQ0342-0027

Светильник встраиваемый «Даунлайт» 04 2*15 Е27 TDM

SQ0342-0028

Светильник встраиваемый «Даунлайт» 04 2*20 Е27 TDM

SQ0342-0030

Светильник встраиваемый «Даунлайт» 05 2*15 Е27 TDM

SQ0342-0031

Светильник встраиваемый «Даунлайт» 05 2*20 Е27 TDM

SQ0342-0026

Светильник встраиваемый «Даунлайт» 04 1*13 Е27 TDM

SQ0323-0175

SQ0323-0179

SQ0323-0183

Лампа энергосберегающая КЛЛ-FSТ2-11 Вт-2700 К–Е27

КОМПАКТ (35х98 мм) TDM
Лампа энергосберегающая КЛЛ-FSТ2-13 Вт-2700 К–Е27

КОМПАКТ (41х95 мм) TDM
Лампа энергосберегающая КЛЛ-FSТ2-15 Вт-2700 К–Е27

КОМПАКТ (40х98 мм) TDM

SQ0342-0029

Светильник встраиваемый «Даунлайт» 05 1*13 Е27 TDM

tdme.ru

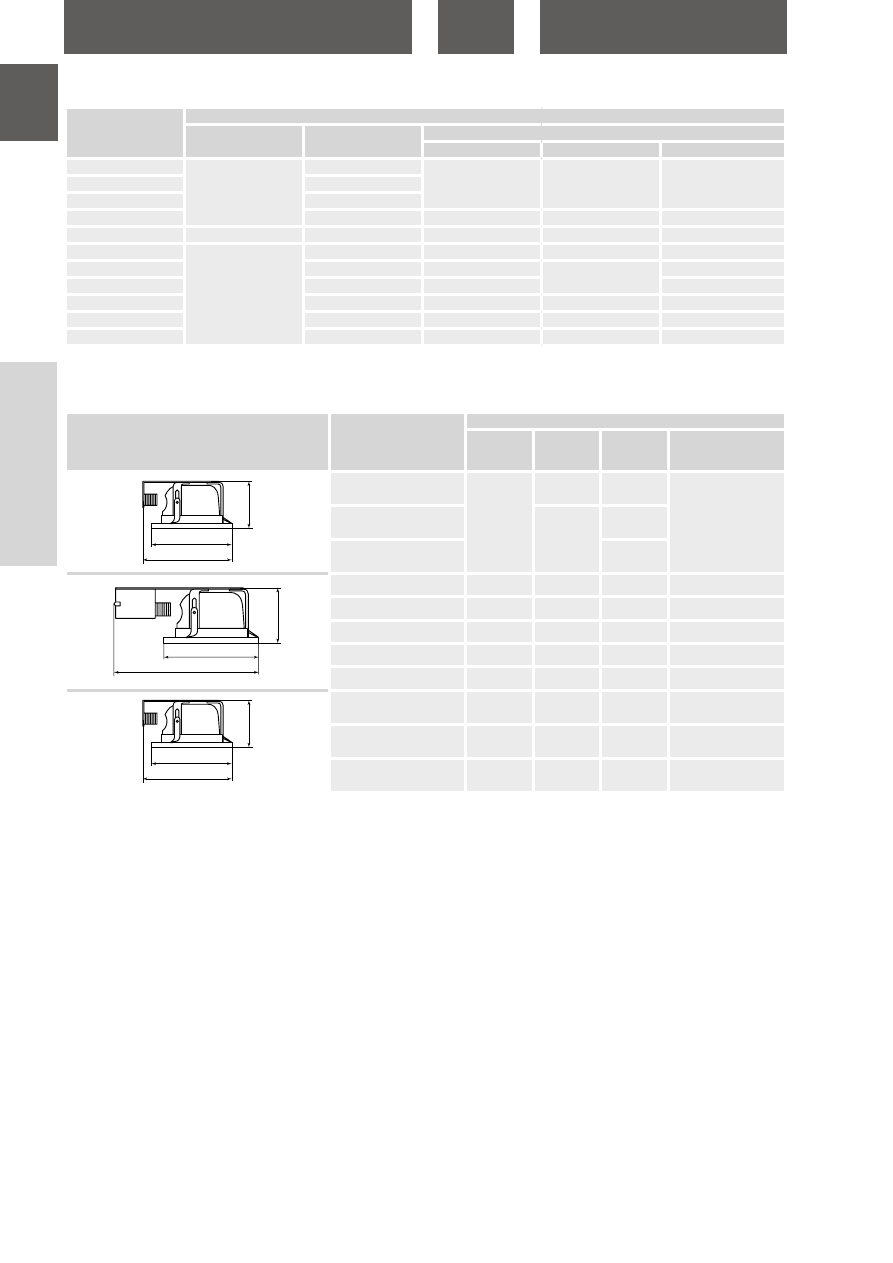

202

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

1

II

Габаритные размеры

Чертеж

Артикул

Размеры, мм

a

h

a

max

Диаметр врезного

отверстия

h

a

a

max

SQ0342-0021

220

110

230

210

SQ0342-0022

115

255

SQ0342-0023

250

h

a

a

max

SQ0342-0024

190

100

235

170

SQ0342-0025

210

120

335

180

SQ0342-0026

144

90

220

125

SQ0342-0027

175

100

275

145

SQ0342-0028

192

130

290

160

h

a

a

max

SQ0342-0029

147

100

180

125

SQ0342-0030

176

103

210

155

SQ0342-0031

192

110

230

170

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0342-0021

20

15,4

620

490

470

SQ0342-0022

15,9

SQ0342-0023

14,2

SQ0342-0024

12

810

240

540

SQ0342-0025

8

8,5

450

350

470

SQ0342-0026

20

12

610

250

510

SQ0342-0027

17,85

750

310

575

SQ0342-0028

19,25

810

690

SQ0342-0029

10,09

680

195

610

SQ0342-0030

15,05

780

230

580

SQ0342-0031

16,5

815

240

590

* Примечание: кратность отгрузки – 1 шт.

tdme.ru

203

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II

УЛЬТРАТОНКИЕ СВЕТОДИОДНЫЕ ПАНЕЛИ

СЕРИИ

СВО

Применение

Для общего освещения помещений с нормальным содержанием

пыли и влаги:

   Офисы, рабочие кабинеты.

   Общественные и административные здания.

   Торговые центры и магазины.

Материалы

   Корпус – алюминиевый профиль.

   Рассеиватель – полимерный материал.

Конструкция и материалы

   Корпус из высококачественного алюминиевого профиля обес-

печивает эффективное теплоотведение.

   Рассеиватель выполнен по технологии LGP (lighting guide

plate), благодаря чему достигается абсолютная равномер-

ность освещения.

   Три варианта монтажа: встраиваемый, подвесной, накладной.

   Выносной блок питания для бесперебойной работы светильни-

ка в широком диапазоне напряжений (100–240 В).

Преимущества

   Стильный дизайн.

   Тонкий корпус (14 мм) для экономии потолочного пространства.

   Идеально ровный, без мерцания свет.

   Универсальное рабочее положение.

   Экологическая безопасность – светильник не содержит ртути и

тяжелых металлов.

Комплектация

   Светильник.

   Драйвер.

   Руководство по эксплуатации. Паспорт.

   Монтажный комплект (для крепления на потолке накладным

способом).

   Упаковочная коробка.

Наименование параметра

Значение

Номинальное напряжение, В

100–240

Номинальная частота, Гц

50

Коэффициент мощности (cosφ)

0,95

Коэффициент пульсаций

<5%

Индекс цветопередачи, Ra

>75

Степень защиты

IP20

Климатическое исполнение

УХЛ4

Диапазон рабочих температур, °С

от 0 до +45

Сечение подключаемых проводников, мм

2

2х0,75

Ресурс работы светильника, ч

>36 000

Технические характеристики

Ассортимент


Наименование

Артикул

Цвет

Источник света

Световой

поток, лм

Масса одного

светильни-

ка, кг

Количество

светодиодов

Мощность,

Вт

Цветовая

темпера-

тура, К

Ультратонкая светодиодная

панель серии СВО 295х295,

15 Вт, хром, TDM

SQ0329-0024

матовый

хром

120

15

6000

1000

1,5

Ультратонкая светодиодная

панель серии СВО 595х595,

40 Вт, 6000 К, хром, TDM

SQ0329-0025

352

40

3200

4,5

Сертификат ТР ТС

Кривые распределения силы света

400

0°

90°

–90°

–45°

45°

300

200

100

2

+45 °C

0 °C

tdme.ru

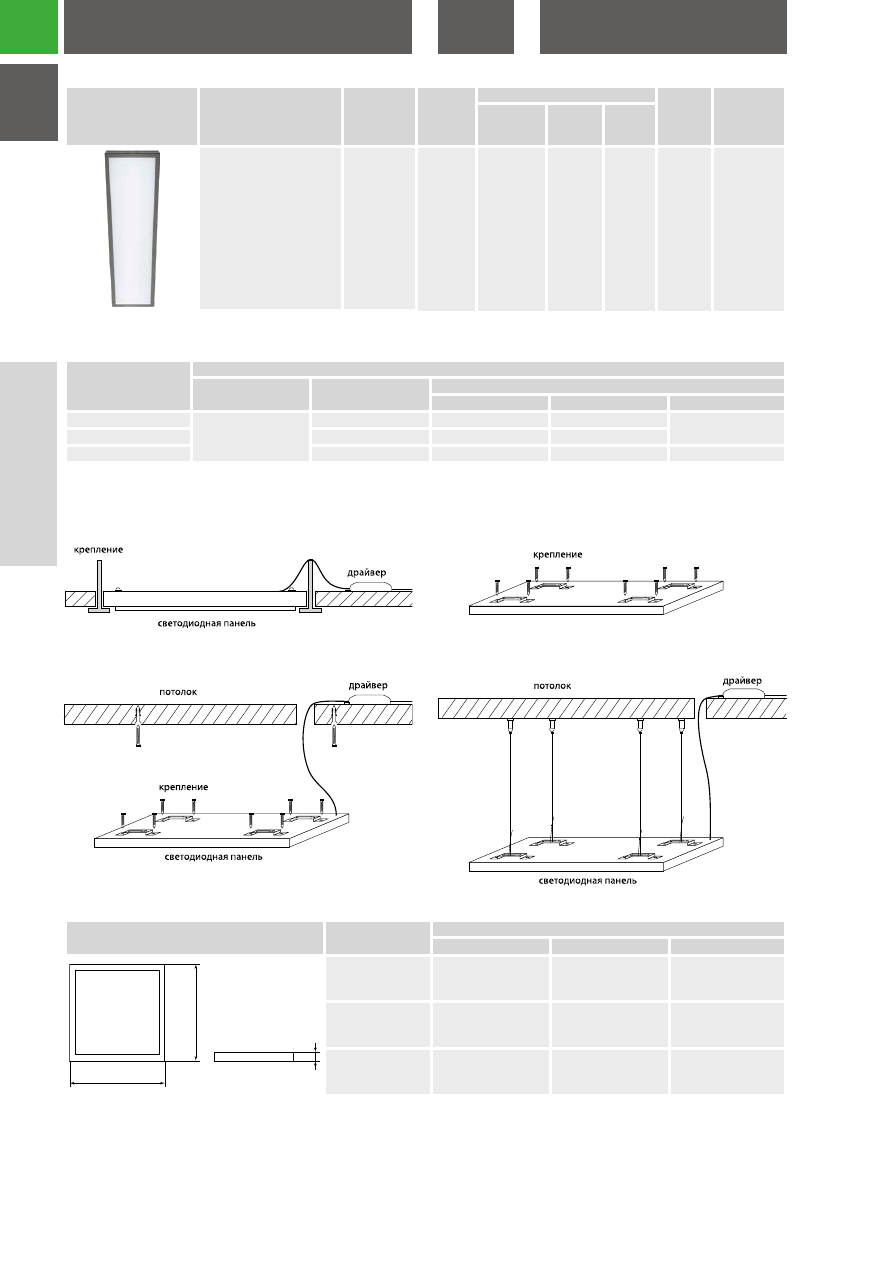

204

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0329-0025

4

11

650

650

280

SQ0329-0026

18

1250

350

SQ0329-0024

63

400

350

230

Упаковка

Чертеж

Артикул

Размеры, мм

a

b

h

а

b

h

SQ0329-0024

295

295

14

SQ0329-0025

595

595

14

SQ0329-0026

295

1195

14

Габаритные размеры

Инструкция

Монтаж в потолок «Армстронг»

Накладной монтаж

Подвесной монтаж


Наименование

Артикул

Цвет

Источник света

Световой

поток, лм

Масса одного

светильни-

ка, кг

Количество

светодиодов

Мощность,

Вт

Цветовая

темпера-

тура, К

Ультратонкая светодиодная

панель серии СВО 295х1195,

40 Вт, 6000 К, хром, TDM

SQ0329-0026

матовый

хром

352

40

6000

3200

4,5

tdme.ru

205

СВЕТИЛЬНИКИ.

ОФИСНО-АДМИНИСТРАТИВНОЕ ОСВЕЩЕНИЕ

LED

1

II

Применение

Для общего освещения помеще-

ний:

   Офисы.

   Рабочие кабинеты.

   Общественные помещения.

   Магазины и торговые центры.

Материалы

   Корпус – металл.

   Рассеиватель – светотехнический призматический полистирол.

Конструкция

   Светильники предназначены для монтажа в потолки типа «Арм-

стронг».

   В качестве источника света используются светодиодные модули.

   Призматический рассеиватель в металлической рамке фикси-

руется с помощью металлических зажимов.

Преимущества

   Удобный монтаж.

   Отсутствие пульсации.

   192 светодиода создают равномерно светящиеся линии.

   Экономичная и эффективная замена светильников ЛВО 4х18 Вт.

   Гарантия 5 лет.

Комплектация*

   Светильник – 2 шт.

   Руководство по эксплуатации. Паспорт – 1 шт.

   Упаковочная коробка – 1 шт.

* Драйвер поставляется под артикулом SQ0329-0231.

СВЕТОДИОДНЫЕ ПАНЕЛИ «ПРИЗМА» СЕРИИ

ЛП01Т

Наименование параметра

Значения

Диапазон рабочих напряжений, В

175–265

Частота, Гц

50

Потребляемая мощность, Вт

40

Световой поток, лм

3200

Количество светодиодов, шт

SMD 2835 4*48

Цветовая температура, К

4000

Индекс цветопередачи, Ra

>75

Коэффициент мощности драйвера (cosφ)

0,9

Коэффициент пульсации

<1%

Климатическое исполнение

УХЛ4

Диапазон рабочих температур, °С

от 0 до +45

Степень защиты от воздействия окружающей среды

IP20

Класс защиты от поражения электрическим током

II

Технические характеристики

Сертификат ТР ТС

Кривые распределения силы света

440

550

0°

90°

–90°

–45°

45°

330

220

110

+45 °C

0 °C


Наименование

Артикул

Цвет

Источник света

Световой

поток, лм

Масса

светильника,

кг

Количество

светодиодов,

шт.

Мощность,

Вт

Цветовая

температура,

К

Светодиодная панель ЛП

01Т 595х595 Призма 25 мм

встр. 3200 лм 40 Вт 4000 К

белая, без ЭПРА, TDM

SQ0329-0230 белый

192

40

4000

3200

2,1

Ассортимент
