TDM ELECTRIC: светотехника. Каталог продукции (2022 год)

tdme.ru

110

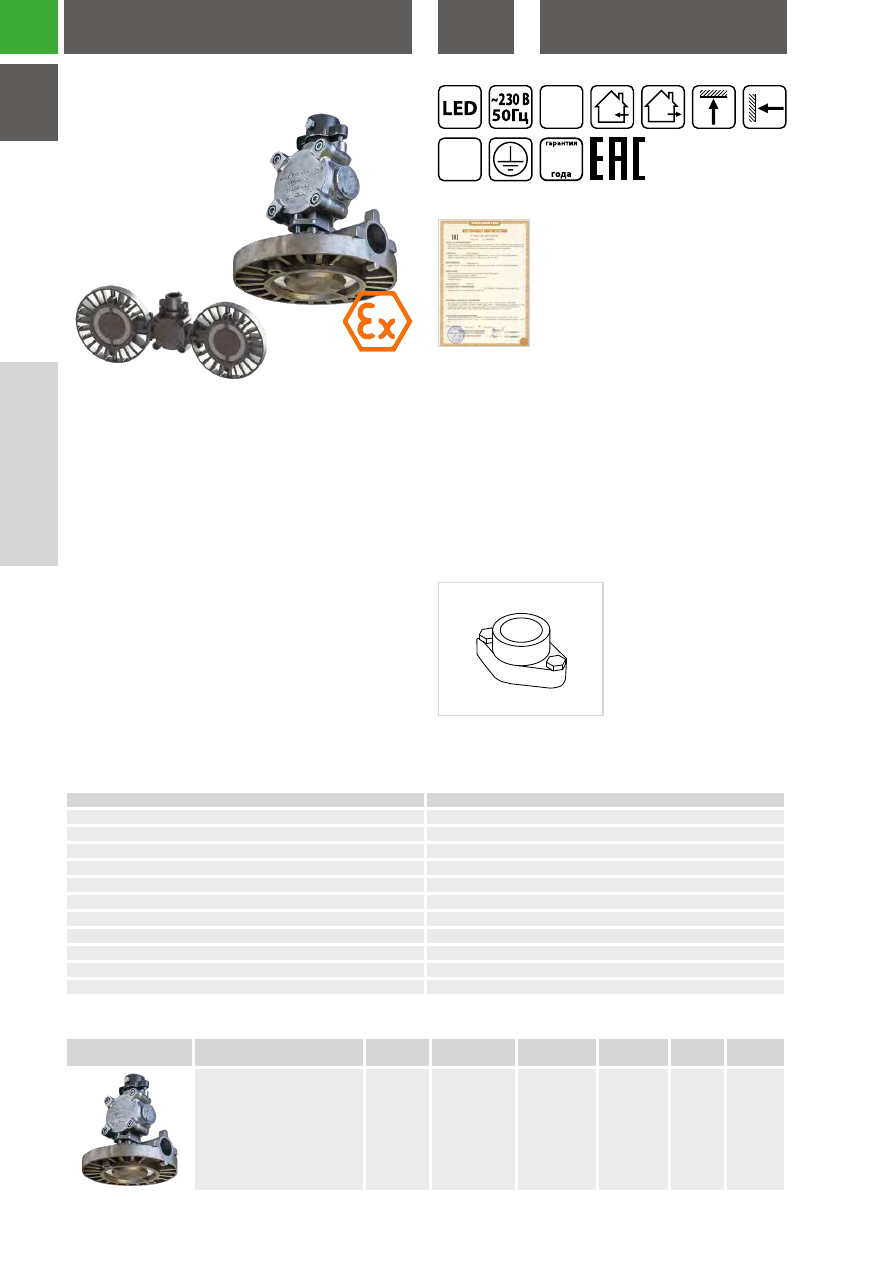

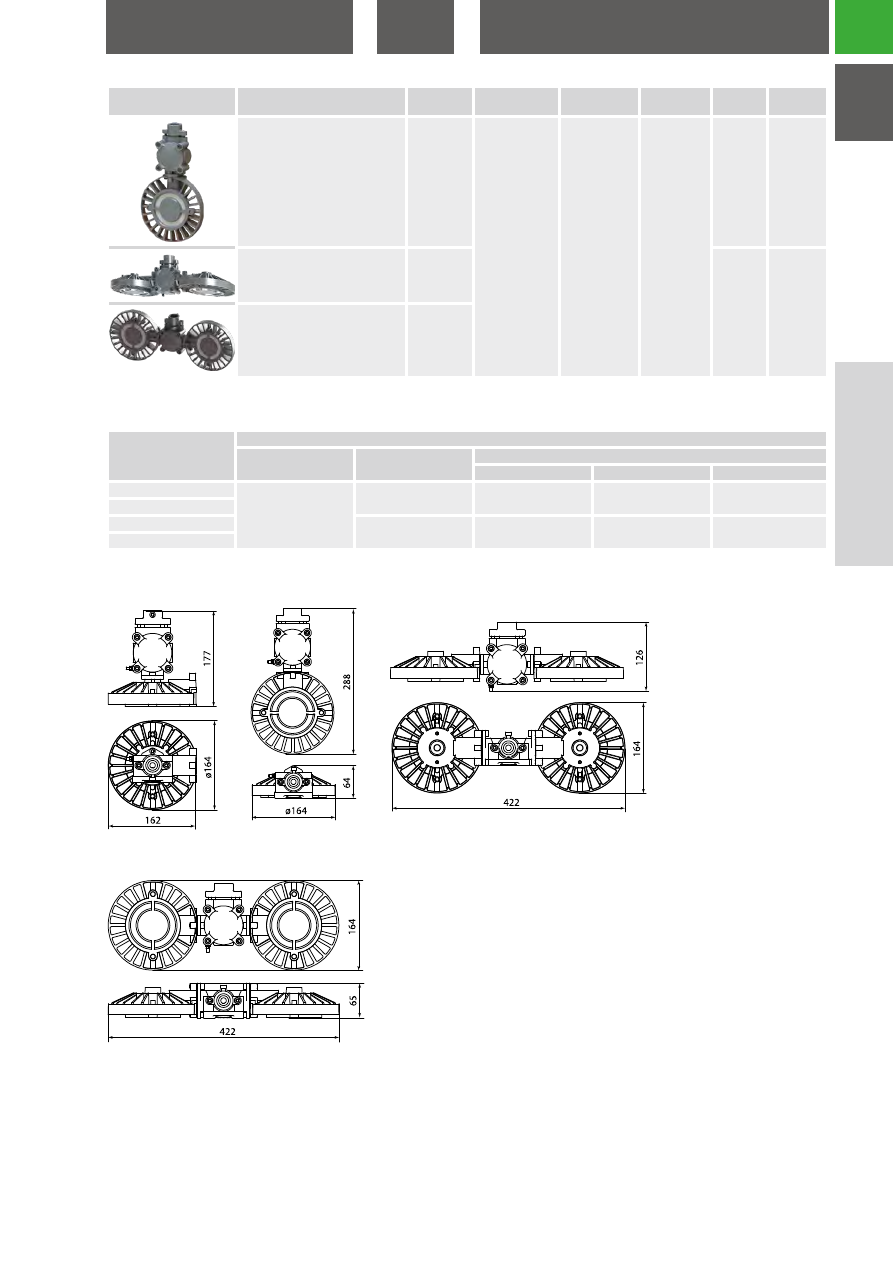

СВЕТИЛЬНИКИ.

ПРОМЫШЛЕННОЕ ОСВЕЩЕНИЕ

LED

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0329-1037

1,7

1280

130

SQ0329-1073
SQ0329-1077

5,9

1160

160

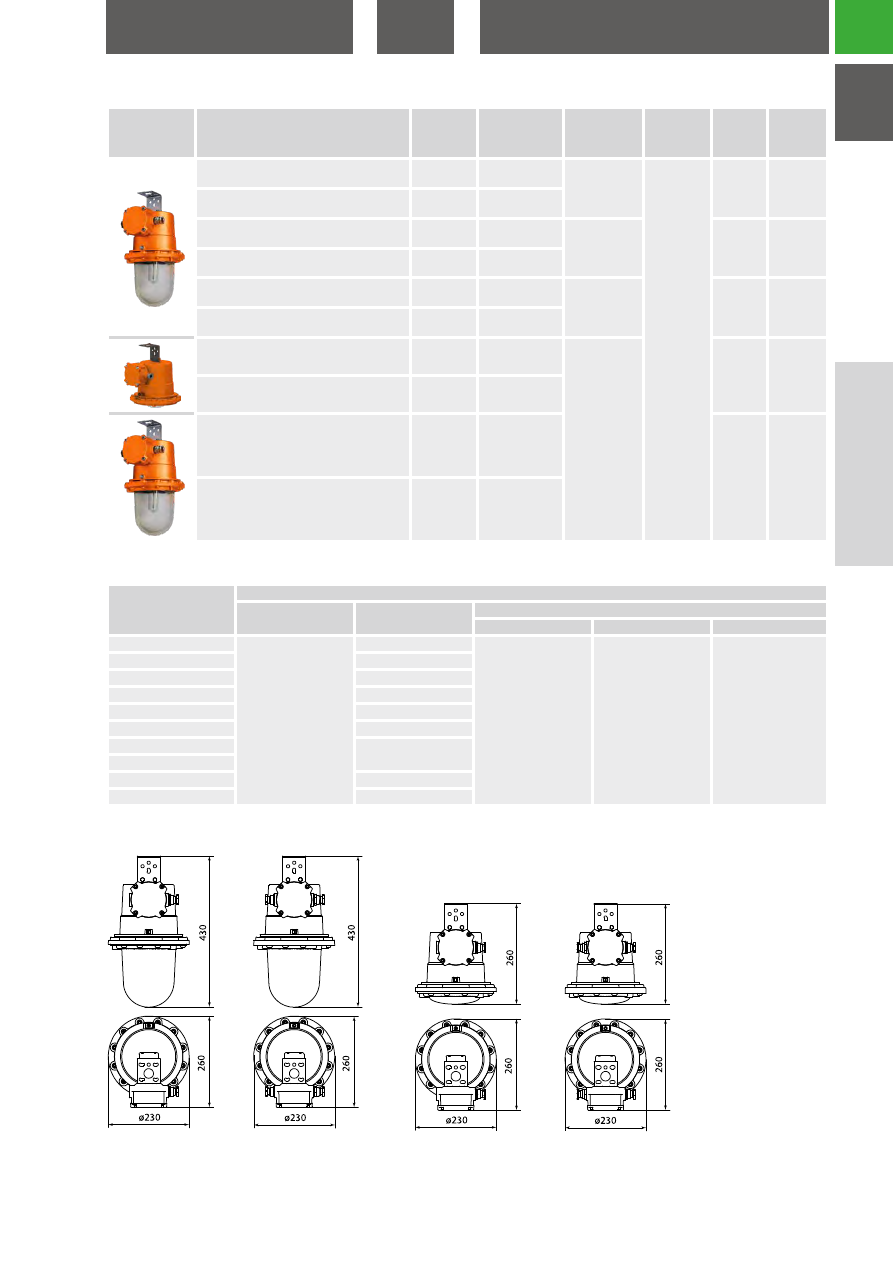

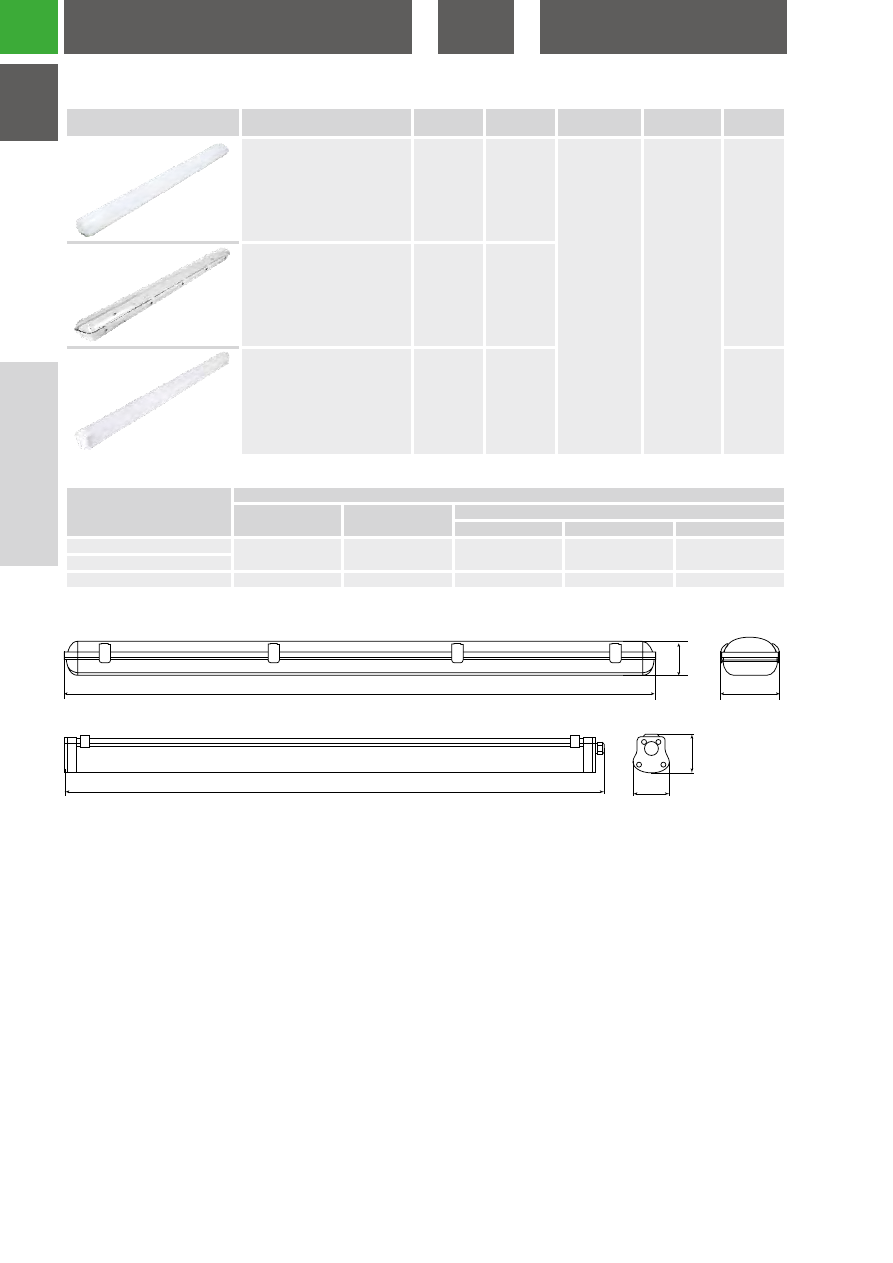

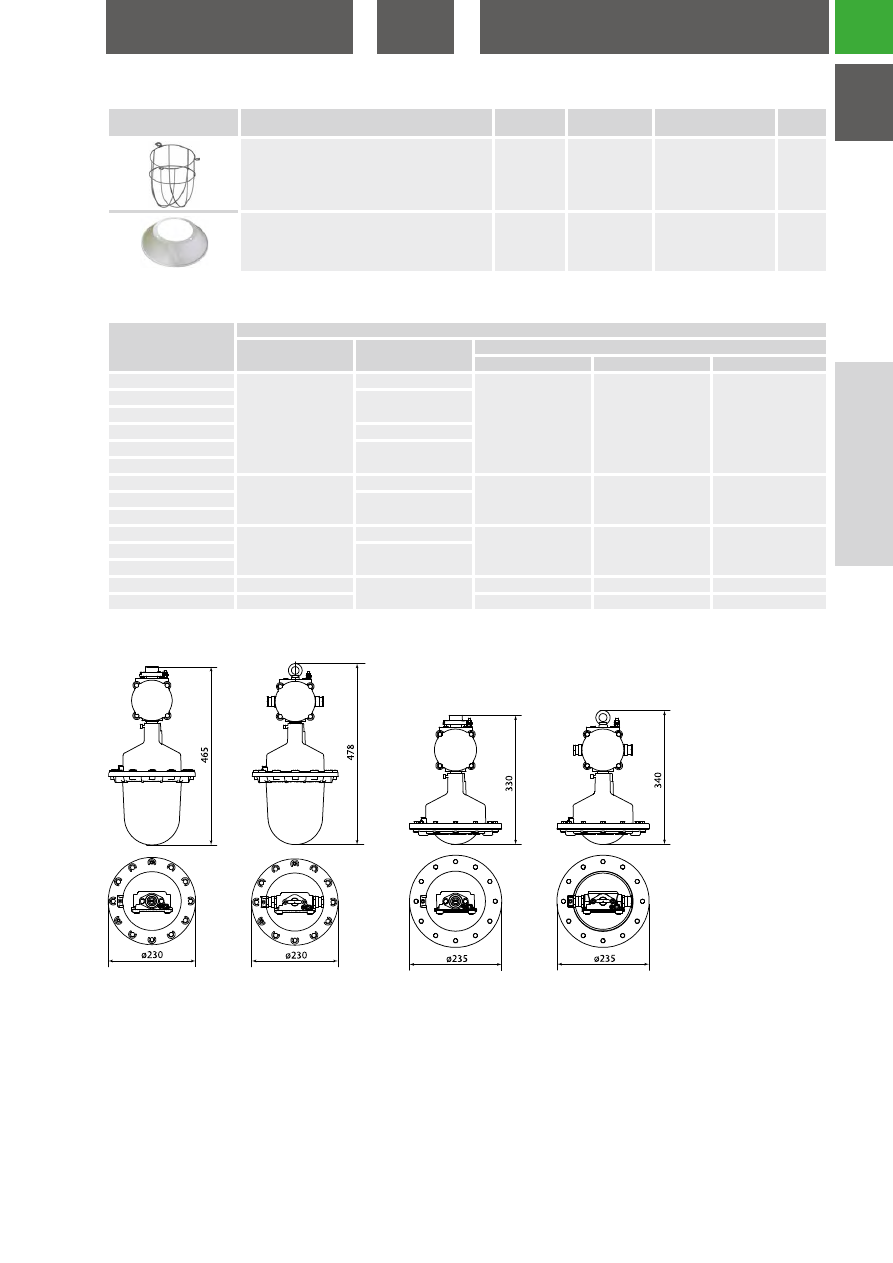

Габаритные размеры

(мм)


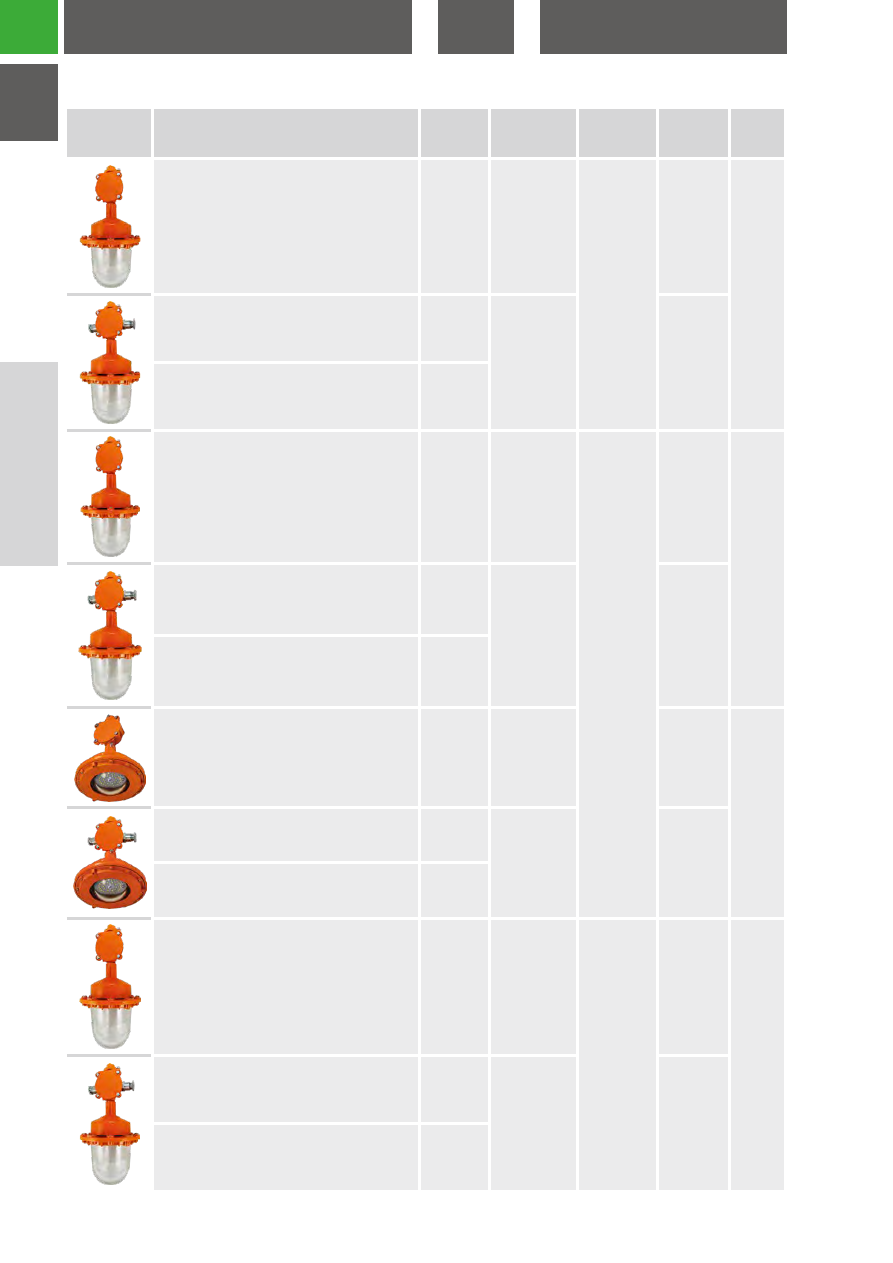

Наименование

Артикул

Световой

поток, лм

Потребляемая

мощность, Вт

Коэффициент

пульсации

Масса

изделия, кг

Светодиодный светильник "Опал"

LED ДСП 1200 3500лм 40Вт 6000К

IP65 TDM

SQ0329-1037

3500±10%

40±5%

<1%

1,5

Светодиодный светильник

"Прозрачный" LED ДСП 1200 4000лм

40Вт 6000К IP65 TDM

SQ0329-1073

4000±10%

Светодиодный светильник "Опал

Slim" LED ДСП 1200 3500лм 40Вт

6000К IP65 TDM

SQ0329-1077

3500±10%

1,4

1262

124

1125

SQ0329-1037, SQ0329-1073

SQ0329-1077

tdme.ru

111

СВЕТИЛЬНИКИ.

ПРОМЫШЛЕННОЕ ОСВЕЩЕНИЕ

LED

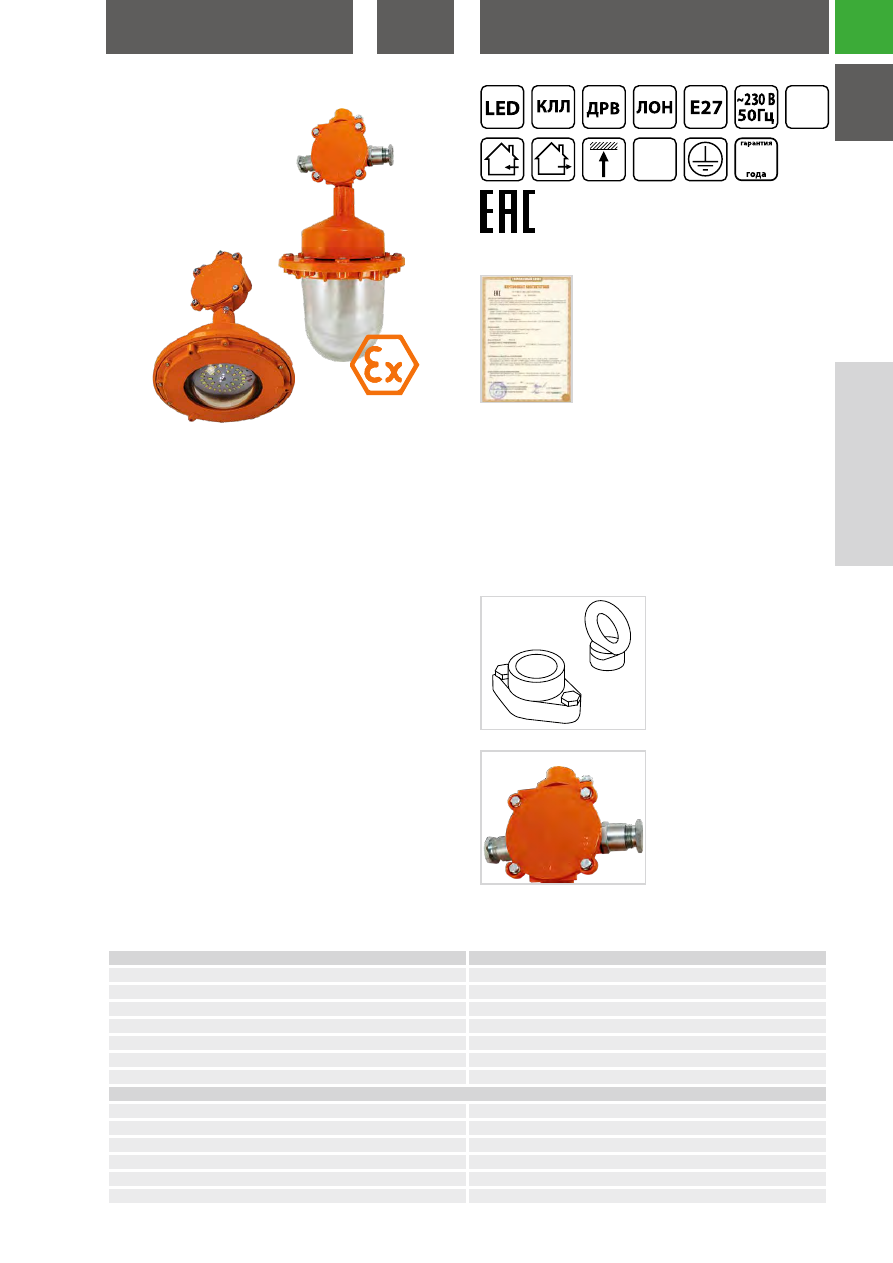

СВЕТИЛЬНИКИ ВЗРЫВОЗАЩИЩЕННЫЕ

57 СЕРИИ

Сертификат ТР ТС

Назначение

• • Освещение взрывоопасных зон и наружных установок соглас-

но ТР ТС 012/2011 и другим нормативным документам, регла-

ментирующим применение электрооборудования во взрывоо-

пасных зонах.

Применение

• • В нефтяной, нефтеперерабатывающей, газовой, химической,

цементной отраслях промышленности, где могут возникнуть

взрывоопасные среды.

Материалы

• • Корпуса светильников и распределительных коробок изготов-

лены из алюминиевого сплава.

• • Уплотнители и сальники из резины.

• • Плафон из боросиликатного стекла.

• • Термостойкие монтажные провода.

• • Керамический патрон с боковым вводом проводов.

Конструкция

• • Светильник состоит из трех элементов: распределительная

коробка с термостойкими монтажными проводами, ламповый

узел (или LED модуль) и плафон из боросиликатного стекла.

• • Вводное устройство и ламповый узел (или LED модуль) связа-

ны между собой резьбовым взрывозащищенным соединением,

термостойкой изоляционной прокладкой и специальной шай-

бой. Камеры вводного устройства и лампового узла при сборке

дополнительно стопорятся винтом.

• • Плафон состоит из прочного термостойкого стекла, верхнего и

нижнего фланца, представляя собой неразъемное герметизи-

рованное с помощью компаунда соединение. Плафон связан

с ламповым узлом резьбовым взрывозащищенным соедине-

нием. В собранном состоянии плафон фиксируется в корпусе

специальным стопорным винтом.

Преимущества

• • Оболочка способна выдержать давление взрыва и исключить

передачу его в окружающую среду.

• • Все элементы конструкции светильников изготовлены из высо-

кокачественных современных материалов, устойчивых к кор-

розии.

• • Высокая степень защиты источника света и аппаратуры управ-

ления обеспечивает длительный срок службы светильников.

• • Возможна установка защитной решетки – есть в ассортименте,

приобретается отдельно.

Различные способы установки:

– подвесной на трубу ¾ дюйма,

– рым-болт.

Возможность транзитного мон-

тажа при комплектации транзит-

ной коробкой.

Технические характеристики

Наименование параметра

Значение

Номинальная частота, Гц

Напряжение питания, В

230

Диапазон рабочих температур, °С

от –40 до +40

Класс защиты от поражения электрическим током

Климатическое исполнение

УХЛ1

Тип источника света

LED, КЛЛ, ДРВ, ЛОН

Степень защиты

IP65

Для светильников ДСП

Коэффициент мощности (cosφ)

>0,9

Индекс цветопередачи, Ra

>80

Коэффициент пульсаций

<1%

Цветовая температура, К

6500

Мощность, Вт

Световой поток, лм

3150

IP65

+40 °C

–40 °C

tdme.ru

112

СВЕТИЛЬНИКИ.

ПРОМЫШЛЕННОЕ ОСВЕЩЕНИЕ

LED


Наименование

Артикул

Тип

подключения

Маркировка

взрывозащиты

Тип

крепления

Источник

света

Светильник взрывозащищенный НСП 57-200-001

(В3Г-200) УХЛ1 1ExdIIBT4Gb TDM

SQ0371-0011 индивидуальное

1ExdIIBT4Gb

на трубу

3/4 дюйма

ЛОН

Светильник взрывозащищенный НСП 57-200-101

(В3Г-200) УХЛ1 (проходной, 2 ввода, рым-болт)

1ExdIIBT4Gb TDM

SQ0371-0012

транзитное

подвес

(рым-болт)

Светильник взрывозащищенный НСП 57-200-101

(В3Г-200) УХЛ1 (тупиковый, 1 ввод, рым-болт)

1ExdIIBT4Gb TDM

SQ0371-0058

Светильник взрывозащищенный ФСП 57-40-001

(ВЗГ-200) УХЛ1 1ExdIIВT6Gb ТDМ

SQ0371-0013 индивидуальное

1ExdIIВT6Gb

на трубу

3/4 дюйма

КЛЛ

Светильник взрывозащищенный ФСП 57-40-101

(ВЗГ-200) УХЛ1 (проходной, 2 ввода, рым-болт)

1ExdIIВT6Gb ТDМ

SQ0371-0014

транзитное

подвес

(рым-болт)

Светильник взрывозащищенный ФСП 57-40-101

(ВЗГ-200) УХЛ1 (тупиковый, 1 ввод, рым-болт)

1ExdIIВT6Gb ТDМ

SQ0371-0059

Светильник взрывозащищенный ДСП 57МД-30-001 УХЛ1

1ExdIIВT5Gb TDM

SQ0371-0023 индивидуальное

на трубу

3/4 дюйма

LED

Светильник взрывозащищенный ДСП 57МД-30-101 УХЛ1

(проходной, 2 ввода, рым-болт) 1ExdIIВT6Gb TDM

SQ0371-0024

транзитное

подвес

(рым-болт)

Светильник взрывозащищенный ДСП 57МД-30-101 УХЛ1

(тупиковый, 1 ввод, рым-болт) 1ExdIIВT6Gb TDM

SQ0371-0061

Светильник взрывозащищенный РСП 57-160-001

(ВЗГ-200) УХЛ1 1ExdIIВT5Gb ТDМ

SQ0371-0015 индивидуальное

1ExdIIВT5Gb

на трубу

3/4 дюйма

ДРВ

Светильник взрывозащищенный РСП 57-160-101

(ВЗГ-200) УХЛ1 (проходной, 2 ввода, рым-болт)

1ExdIIВT5Gb ТDМ

SQ0371-0016

транзитное

подвес

(рым-болт)

Светильник взрывозащищенный РСП 57-160-101

(ВЗГ-200) УХЛ1 (тупиковый, 1 ввод, рым-болт)

1ExdIIВT5Gb ТDМ

SQ0371-0060

Ассортимент

tdme.ru

113

СВЕТИЛЬНИКИ.

ПРОМЫШЛЕННОЕ ОСВЕЩЕНИЕ

LED

Габаритные размеры

(мм)

SQ0371-0011

SQ0371-0013

SQ0371-0015

SQ0371-0012

SQ0371-0058

SQ0371-0014

SQ0371-0059

SQ0371-0016

SQ0371-0060

SQ0371-0023

SQ0371-0024

SQ0371-0061

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0371-0011

12,4

385

225

470

SQ0371-0012

SQ0371-0058
SQ0371-0013

12,4

SQ0371-0014

SQ0371-0059
SQ0371-0023

310

230

210

SQ0371-0024

4,3

SQ0371-0061
SQ0371-0015

12,4

385

225

470

SQ0371-0016

SQ0371-0060
SQ0371-0055

1,5

575

210

SQ0371-0056

300

105

Упаковка


Наименование

Артикул

Материал

Для светильников

серий

Масса,кг

Сварная решетка к НСП/ФСП/РСП/ЖСП/ГСП TDM

SQ0371-0055

проволока

(сварка)

НСП 57/ ФСП 57/ РСП 57

НСП 47/ ЖСП 47/ ГСП 47/

РСП 45

0,27

Отражатель для НСП/ЖСП/ГСП 47, РСП 45 TDM

SQ0371-0056

листовой

алюминий

НСП 47/ ЖСП 47/ ГСП 47/

РСП 45

0,15

Аксессуары

tdme.ru

114

СВЕТИЛЬНИКИ.

ПРОМЫШЛЕННОЕ ОСВЕЩЕНИЕ

LED

Наименование параметра

Значение

Номинальная частота, Гц

Напряжение питания, В

230

Диапазон рабочих температур, °С

от –40 до +40

Класс защиты от поражения электрическим током

Климатическое исполнение

УХЛ1

Тип источника света

LED, ДРЛ, ДРВ, ДНаТ, ДРИ, ЛОН

Степень защиты

IP65

Для светильников ДСП

Коэффициент мощности (cosφ)

>0,9

Индекс цветопередачи, Ra

>80

Коэффициент пульсаций

<1%

Цветовая температура, К

6500

Мощность, Вт

Световой поток, лм

3150

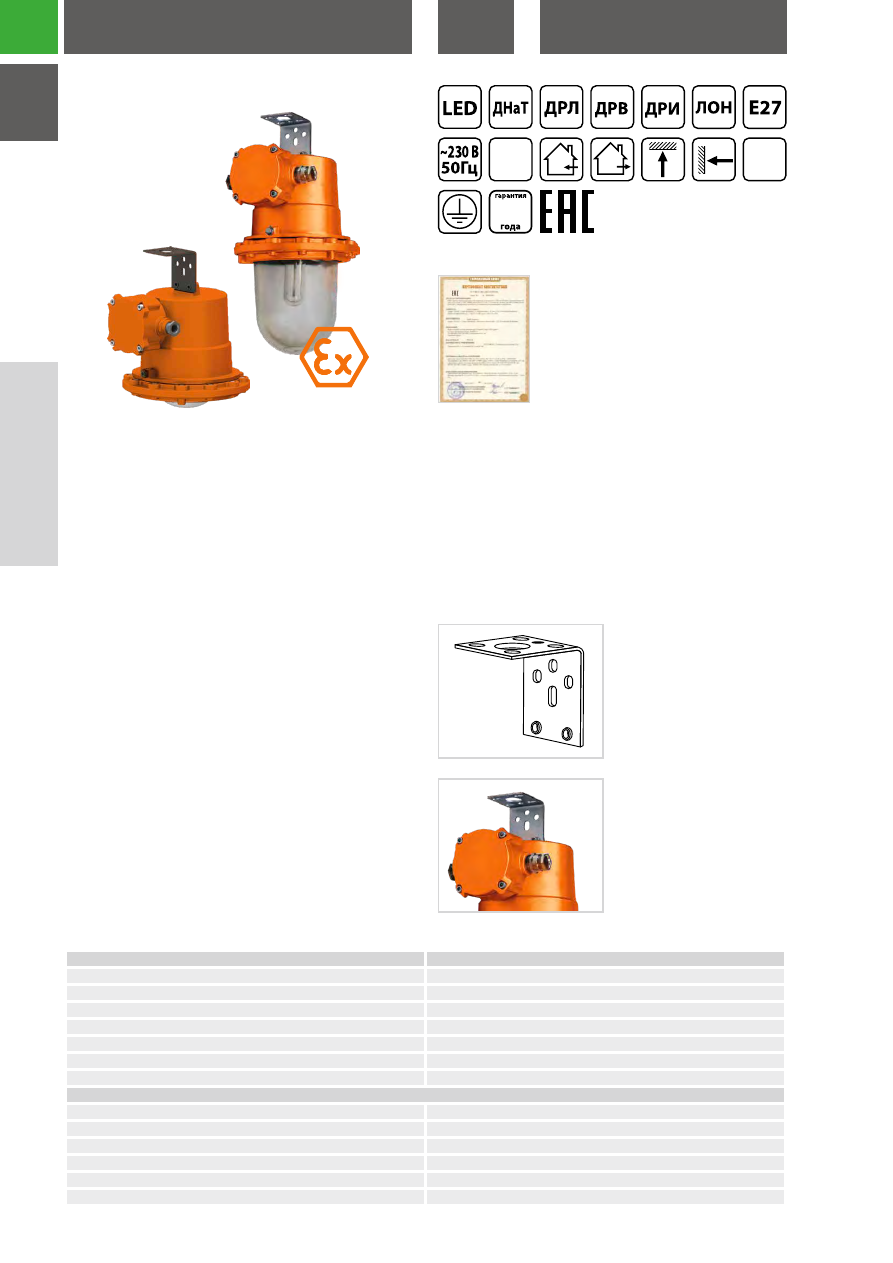

СВЕТИЛЬНИКИ ВЗРЫВОЗАЩИЩЕННЫЕ

47 СЕРИИ

Сертификат ТР ТС

Технические характеристики

Назначение

• • Освещение взрывоопасных зон и наружных установок соглас-

но ТР ТС 012/2011 и другим нормативным документам, регла-

ментирующим применение электрооборудования во взрывоо-

пасных зонах.

Применение

• • В нефтяной, нефтеперерабатывающей, газовой, химической,

цементной отраслях промышленности, где могут возникнуть

взрывоопасные среды.

Материалы

• • Корпуса светильников и распределительных коробок изготов-

лены из алюминиевого сплава.

• • Уплотнители и сальники из резины.

• • Плафон из боросиликатного стекла.

• • Термостойкие монтажные провода.

• • Керамический патрон с боковым вводом проводов.

Конструкция

• • Светильник состоит из трех элементов: распределительная

коробка с термостойкими монтажными проводами, ламповый

узел (или LED модуль) и плафон из боросиликатного стекла.

• • Вводное устройство и ламповый узел (или LED модуль) связа-

ны между собой резьбовым взрывозащищенным соединением,

термостойкой изоляционной прокладкой и специальной шай-

бой. Камеры вводного устройства и лампового узла при сборке

дополнительно стопорятся винтом.

• • Плафон состоит из прочного термостойкого стекла, верхнего и

нижнего фланца, представляя собой неразъемное герметизи-

рованное соединение с помощью компаунда. Плафон связан

с ламповым узлом резьбовым взрывозащищённым соедине-

нием. В собранном состоянии плафон фиксируется в корпусе

специальным стопорным винтом.

• • Распределительная коробка оснащена взрывозащищенным

кабельным вводом с присоединительной резьбой G 3/4. В зави-

симости от модели светильника коробка комплектуется двумя

кабельными вводами (исполнение 101 – транзитное) или одним

кабельным вводом и заглушкой (исполнение 001 – тупиковое).

Преимущества

• • Оболочка способна выдержать давление взрыва и исключить

передачу его в окружающую среду.

• • Все элементы конструкции светильников изготовлены из высоко-

качественных современных материалов, устойчивых к коррозии.

• • Высокая степень защиты IP65 источника света и аппаратуры управ-

ления обеспечивает длительный срок службы светильников.

Тип крепления – универсальный

кронштейн.

Возможность транзитного мон-

тажа.

IP65

+40 °C

–40 °C

tdme.ru

115

СВЕТИЛЬНИКИ.

ПРОМЫШЛЕННОЕ ОСВЕЩЕНИЕ

LED


Наименование

Артикул

Тип

подключения

Маркировка

взрывозащиты

Тип

крепления

Источник

света

Мощность,

Вт

Светильник взрывозащищенный РСП 45-125-

001 УХЛ1 1ExdeIIСT5Gb ТDМ

SQ0371-0031 индивидуальное

1ExdeIIСT5Gb

кронштейн

ДРЛ

125

Светильник взрывозащищенный РСП 45-125-

101 УХЛ1 1ExdeIIСT5Gb ТDМ

SQ0371-0032

транзитное

Светильник взрывозащищенный НСП 47-200-

001 УХЛ1 1ExdeIIСT4Gb ТDМ

SQ0371-0025 индивидуальное

1ExdeIIСT4Gb

ЛОН

200

Светильник взрывозащищенный НСП 47-200-

101 УХЛ1 1ExdeIIСT4Gb ТDМ

SQ0371-0026

транзитное

Светильник взрывозащищенный ЖСП 47-70-

001 УХЛ1 1ExdeIIСT6Gb ТDМ

SQ0371-0027 индивидуальное

1ExdeIIСT6Gb

ДНаТ

Светильник взрывозащищенный ЖСП 47-70-

101 УХЛ1 1ExdeIIСT6Gb ТDМ

SQ0371-0028

транзитное

Светильник взрывозащищенный ДСП 47Д-30-

001 УХЛ1 1ExdeIIСT6Gb TDM

SQ0371-0039 индивидуальное

1ExdeIIСT6Gb

LED

Светильник взрывозащищенный ДСП 47Д-30-

101 УХЛ1 1ExdeIIСT6Gb TDM

SQ0371-0040

транзитное

Светильник взрывозащищенный ГСП 47-70-

001 УХЛ1 1ExdeIIСT6Gb ТDМ

SQ0371-0029 индивидуальное

ДРИ

Светильник взрывозащищенный ГСП 47-70-

101 УХЛ1 1ExdeIIСT6Gb ТDМ

SQ0371-0030

транзитное

Ассортимент

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0371-0031

9,5

260

225

470

SQ0371-0032

9,7

SQ0371-0025

8,2

SQ0371-0026

8,4

SQ0371-0027

9,6

SQ0371-0028

9,8

SQ0371-0039

7,4

SQ0371-0040
SQ0371-0029

9,6

SQ0371-0030

9,8

Упаковка

Габаритные размеры

(мм)

SQ0371-0025

SQ0371-0027

SQ0371-0029

SQ0371-0031

SQ0371-0026

SQ0371-0028

SQ0371-0030

SQ0371-0032

SQ0371-0039

SQ0371-0040

tdme.ru

116

СВЕТИЛЬНИКИ.

ПРОМЫШЛЕННОЕ ОСВЕЩЕНИЕ

LED

СВЕТИЛЬНИКИ ВЗРЫВОЗАЩИЩЕННЫЕ

ДСП 03

Сертификат ТР ТС

IP65

+40 °C

–40 °C

Назначение

• • Освещение взрывоопасных зон и наружных установок соглас-

но ТР ТС 012/2011 и другим нормативным документам, регла-

ментирующим применение электрооборудования во взрывоо-

пасных зонах.

Применение

• • В нефтяной, нефтеперерабатывающей, газовой, химической,

цементной отраслях промышленности, где могут возникнуть

взрывоопасные среды.

Материалы

• • Корпуса светильников и распределительных коробок изготов-

лены из алюминиевого сплава.

• • Уплотнительные кольца и сальники из резины.

• • Термостойкие монтажные провода.

• • Рассеиватель из ударопрочного поликарбоната.

Конструкция

• • В корпус светильника встроен светодиодный модуль (один или

два модуля в зависимости от модели).

• • Вид взрывозащиты узла источника света – герметизированное

соединение с помощью компаунда и заклепок.

• • Корпус светильника и распределительная коробка образуют

камеру вводного устройства.

• • Вид взрывозащиты распределительной коробки – взрывоне-

проницаемая оболочка d.

• • Положение источника света горизонтальное - исполнение 001

или вертикальное – исполнение 002.

Преимущества

• • Оболочка способна выдержать давление взрыва и исключить

передачу взрыва в окружающую среду.

• • Все элементы конструкции светильников изготовлены из высо-

кокачественных современных материалов, устойчивых к кор-

розии.

• • Высокая степень защиты источника света и аппаратуры управ-

ления обеспечивает длительный срок службы светильников.

Способ установки: подвесной на

трубу ¾ дюйма.

Технические характеристики

Наименование параметра

Значение

Номинальная частота, Гц

Напряжение питания, В

230

Диапазон рабочих температур, °С

от –40 до +40

Класс защиты от поражения электрическим током

Климатическое исполнение

УХЛ1

Тип источника света

LED

Степень защиты

IP65

Коэффициент мощности (cosφ)

>0,9

Индекс цветопередачи, Ra

>80

Коэффициент пульсаций

<1%

Цветовая температура, К

6500

Ассортимент


Наименование

Артикул

Тип исполнения

Маркировка

взрывозащиты

Тип

крепления

Световой

поток, лм

Мощность,

Вт

Светильник взрывозащищенный

ДСП 03-20-001 УХЛ1 1ExdmbllCT6Gb

ТDМ

SQ0371-0041 Индивидуальное 1ExdmbllCT6Gb

на трубу 3/4

дюйма

1800

tdme.ru

117

СВЕТИЛЬНИКИ.

ПРОМЫШЛЕННОЕ ОСВЕЩЕНИЕ

LED


Наименование

Артикул

Тип исполнения

Маркировка

взрывозащиты

Тип

крепления

Световой

поток, лм

Мощность,

Вт

Светильник взрывозащищенный

ДСП 03-20-002 УХЛ1 1ExdmbllCT6Gb

ТDМ

SQ0371-0043

индивидуальное 1ExdmbllCT6Gb

на трубу 3/4

дюйма

1800

Светильник взрывозащищенный

ДСП 03-2х20-001 УХЛ1

1ExdmbllCT6Gb ТDМ

SQ0371-0045

3600

2х20

Светильник взрывозащищенный

ДСП 03-2х20-002 УХЛ1

1ExdmbllCT6Gb ТDМ

SQ0371-0047

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0371-0041

1,8

180

200

180

SQ0371-0043
SQ0371-0045

2,8

400

150

SQ0371-0047

Упаковка

SQ0371-0043

SQ0371-0045

SQ0371-0047

SQ0371-0041

Габаритные размеры

(мм)

tdme.ru

118

СВЕТИЛЬНИКИ.

ПРОМЫШЛЕННОЕ ОСВЕЩЕНИЕ

LED

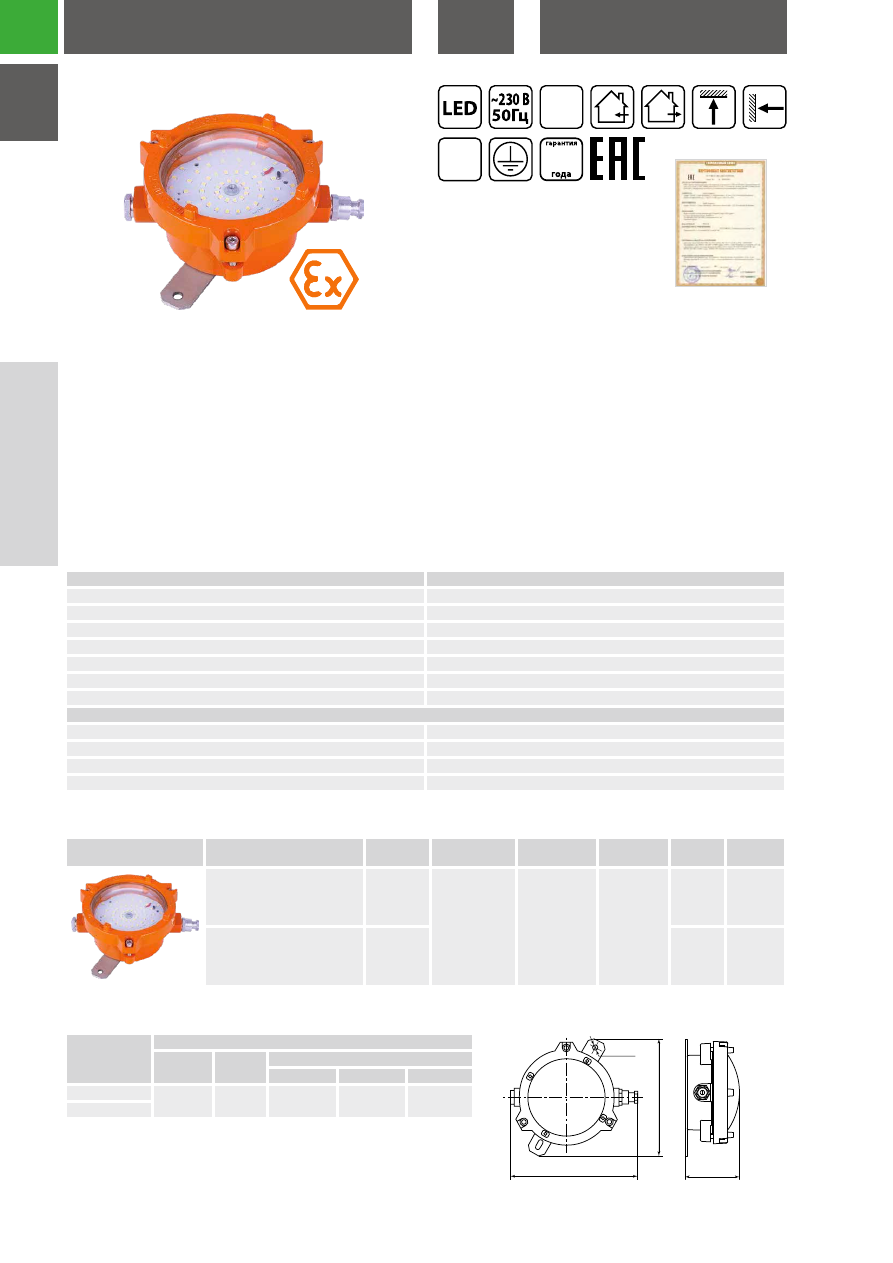

СВЕТИЛЬНИКИ ВЗРЫВОЗАЩИЩЕННЫЕ СЕРИИ

ДБП 09

Сертификат ТР ТС

IP65

+40 °C

–40 °C

Назначение

• • Освещение взрывоопасных зон и наружных установок соглас-

но ТР ТС 012/2011 и другим нормативным документам, регла-

ментирующим применение электрооборудования во взрывоо-

пасных зонах.

Применение

• • Освещение взрывоопасных зон: в нефтяной, нефтеперераба-

тывающей, газовой, химической, цементной отраслях промыш-

ленности, где могут возникнуть взрывоопасные среды.

Материалы

• • Корпус светильника изготовлен из алюминиевого сплава.

• • Уплотнительная прокладка сделана из вспененного силикона.

• • Плафон изготовлен из боросиликатного стекла.

Конструкция

• • В корпус светильника встроен светодиодный модуль мощ-

ностью 15 или 20 Вт.

• • Взрывозащищенный кабельный ввод с присоединительной

резьбой G 3/8.

• • Способ установки – настенный.

Преимущества

• • Оболочка способна выдержать давление взрыва и исключить

передачу взрыва в окружающую среду.

• • Все элементы конструкции светильников изготовлены из высоко-

качественных современных материалов, устойчивых к коррозии.

• • Высокая степень защиты IP65 источника света и аппаратуры

управления обеспечивает длительный срок службы светиль-

ников.

Технические характеристики


Наименование

Артикул

Тип исполнения

Маркировка

взрывозащиты

Тип

крепления

Световой

поток, лм

Мощность,

Вт

Светильник взрывозащищенный

ДБП 09-15-001 УХЛ1OМ1 (Плафон

ВС) 1ExdllBT6Gb ТDМ

SQ0371-0050

индивидуальное

1ExdllBT6Gb

настенно-

потолочное

1650

Светильник взрывозащищенный

ДБП 09-20-001 УХЛ1ОМ1 (Плафон

ВС) 1ExdIIBT6Gb TDM

SQ0371-0051

2100

Ассортимент

Артикул

Транспортная упаковка

Количес-

тво, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0371-0050

1,55

190

160

SQ0371-0051

Упаковка

Габаритные размеры

(мм)

SQ0371-0050

180

ø6,6

163

Наименование параметра

Значение

Номинальная частота, Гц

Напряжение питания, В

230

Диапазон рабочих температур, ˚С

от –40 до +40

Класс защиты от поражения электрическим током

Климатическое исполнение

УХЛ1

Тип источника света

LED

Степень защиты

IP65

Для светильников ДСП

Коэффициент мощности, PF

>0,9

Индекс цветопередачи, Ra

>80

Коэффициент пульсаций

<1%

Цветовая температура, К

4000

tdme.ru

119

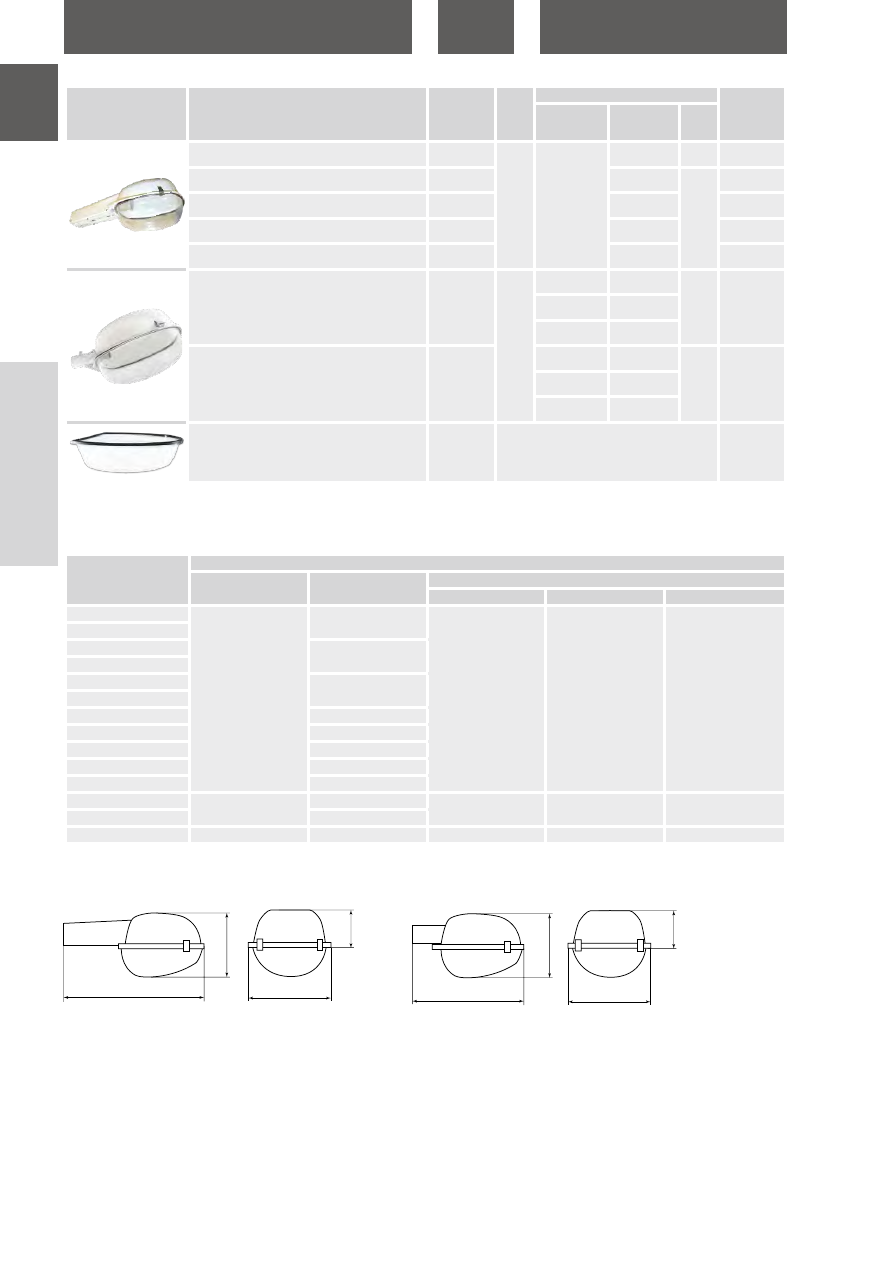

СВЕТИЛЬНИКИ.

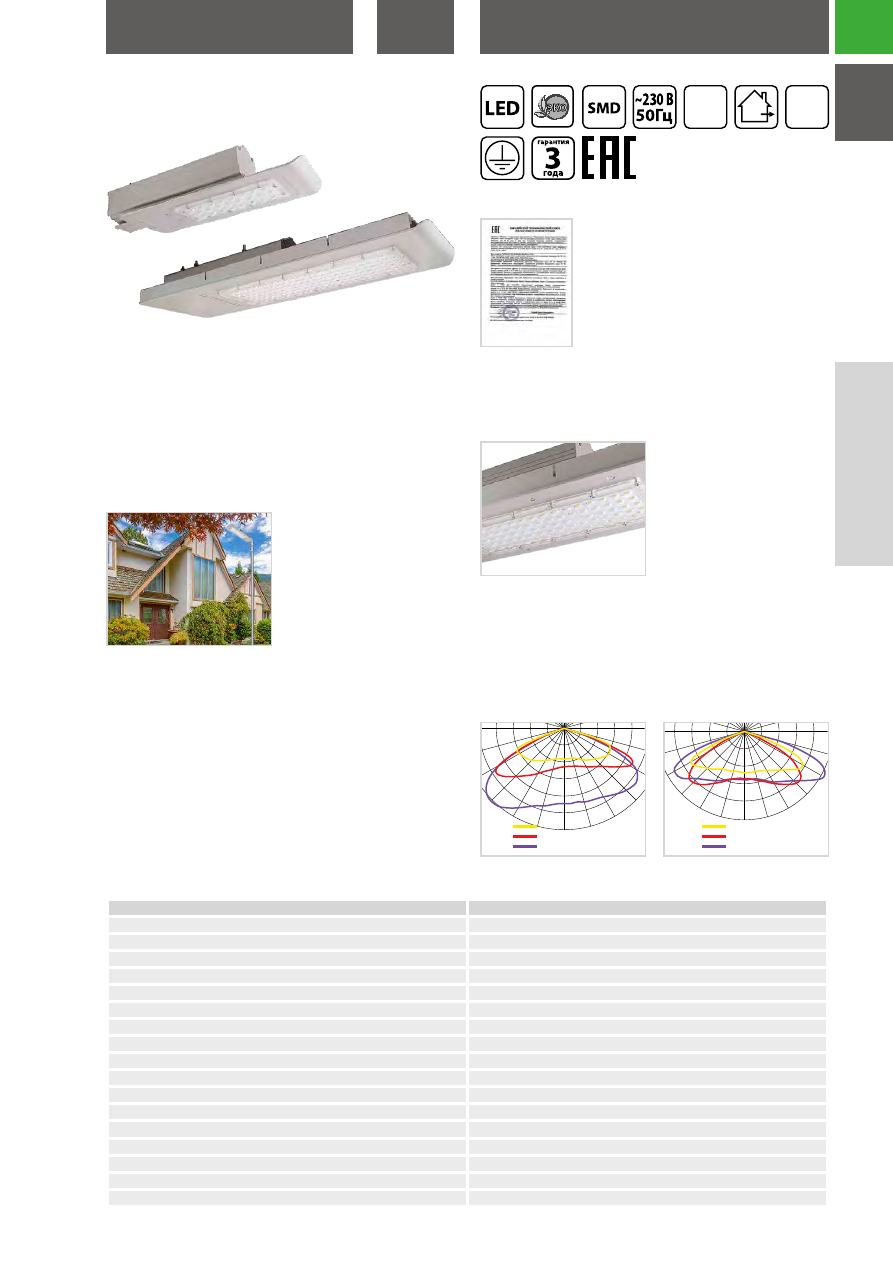

УЛИЧНОЕ И АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ

LED

Применение

Освещение:

• • улиц и дорог со средней и низкой пропускной способностью;

• • пешеходных тротуаров и велодорожек;

• • площадей, парков и скверов;

• • промышленных территорий;

• • территорий дворов;

• • автомобильных стоянок;

• • спортивных площадок;

• • коттеджных поселков.

Конструкция

• • 3-х жильный соединительный кабель.

• • Консольное крепление с прижимными болтами.

• • Источник питания со степенью защиты IP67.

• • Корпус светильника изготовлен из литого под давлением алю-

миниевого сплава и покрыт порошковой краской.

• • Источник света – светодиоды типа SMD.

• • Рассеиватель – мультилинза из светостабилизированного

поликарбоната со степенью защиты от воздействий окружаю-

щей среды IP65.

Преимущества

• • Диапазон рабочих напряжений 85-265 В.

• • Источник света – светодиоды типа SMD.

• • Высокая световая отдача – энергоэффективность светильников

≥100 лм/Вт.

• • Защитная мультилинза из

светостабилизированного

поликарбоната, формирую-

щая КСС типа «Ш» (широкая

кривая силы света).

• • В светильниках мощностью

90 Вт и 150 Вт дополнительно

установлены ребра охлажде-

ния для улучшенного теплоот-

вода.

• • Степень защиты от воздействий окружающей среды IP65.

• • Широкий диапазон рабочих температур от –40 до +50 °С.

• • Высокий индекс цветопередачи.

• • Тонкий корпус светильников.

• • Небольшая масса светильников.

• • Низкая парусность.

• • Быстрое включение.

• • Гарантийный срок 3 года.

Кривые распределения силы света

Технические характеристики

Наименование параметра

Значение

Диапазон рабочих температур, °С

от –40 до +50

Класс защиты от поражения электрическим током

Класс светораспределения

Климатическое исполнение

УХЛ1

Коэффициент мощности (cosφ)

0,9

Тип кривой силы света

Ш – широкая

Номинальная частота, Гц

Рабочее напряжение, В

85-265

Регулирование яркости, диммирование

нет

Световая отдача, лм/Вт

≥100

Сечение подключаемых проводников, мм

0,75-1,5

Способ установки

консольное

Ресурс работы изделия, ч

50 000

Степень защиты

IP65

Тип источника света

LED SMD

Цветовая температура, К

5000

Индекс цветопередачи, Ra

≥75

Декларация соответствия

СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ КОНСОЛЬНЫЕ

УЛИЧНЫЕ СЕРИИ

СКУ-01

+50 °C

–40 °C

0°

90°

–90°

–45°

45°

3000

30 Вт

40 Вт

60 Вт

2500

2000

1500

1000

500

0°

90°

–90°

–45°

45°

8000

90 Вт

120 Вт

150 Вт

6000

4000

2000

1000

0°

90°

–90°

–45°

45°

3000

30 Вт

40 Вт

60 Вт

2500

2000

1500

1000

500

0°

90°

–90°

–45°

45°

8000

90 Вт

120 Вт

150 Вт

6000

4000

2000

1000

IP65

tdme.ru

120

СВЕТИЛЬНИКИ.

УЛИЧНОЕ И АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ

LED

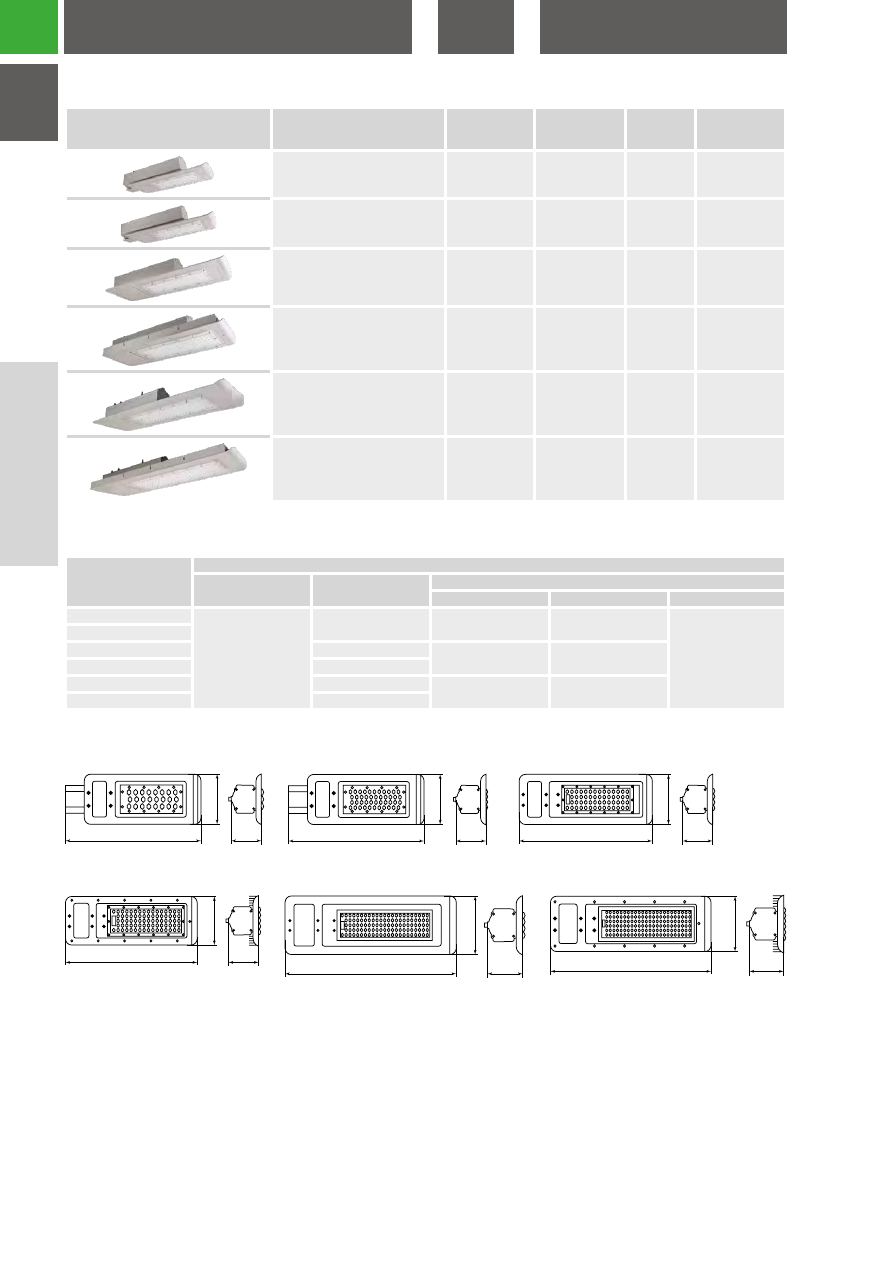

365,8

135

431,3

160

631,7

215

89,8

631,7

215

89,8

431,3

160

89,3

365,8

89,3


Наименование

Артикул

Мощность, Вт

Световой

поток, лм

Масса

светильника, кг

Светильник СКУ-01-030 СЛИМ 30Вт

5000K IP65 TDM

SQ0345-0101

3000

1,5

Светильник СКУ-01-040 СЛИМ 40Вт

5000K IP65 TDM

SQ0345-0102

4000

1,5

Светильник СКУ-01-060 СЛИМ 60Вт

5000K IP65 TDM

SQ0345-0103

6000

1,9

Светильник СКУ-01-090 СЛИМ 90Вт

5000K IP65 TDM

SQ0345-0104

9000

2,8

Светильник СКУ-01-120 СЛИМ 120Вт

5000K IP65 TDM

SQ0345-0105

120

12 000

3,1

Светильник СКУ-01-150 СЛИМ 150Вт

5000K IP65 TDM

SQ0345-0106

150

15 000

4,9

Ассортимент

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0345-0101

1,9

415

190

145

SQ0345-0102
SQ0345-0103

2,3

475

215

SQ0345-0104

3,2

SQ0345-0105

3,6

685

270

SQ0345-0106

5,4

Упаковка

Габаритные размеры (мм)

SQ0345-0101

SQ0345-0104

SQ0345-0102

SQ0345-0105

SQ0345-0103

SQ0345-0106

tdme.ru

121

СВЕТИЛЬНИКИ.

УЛИЧНОЕ И АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ

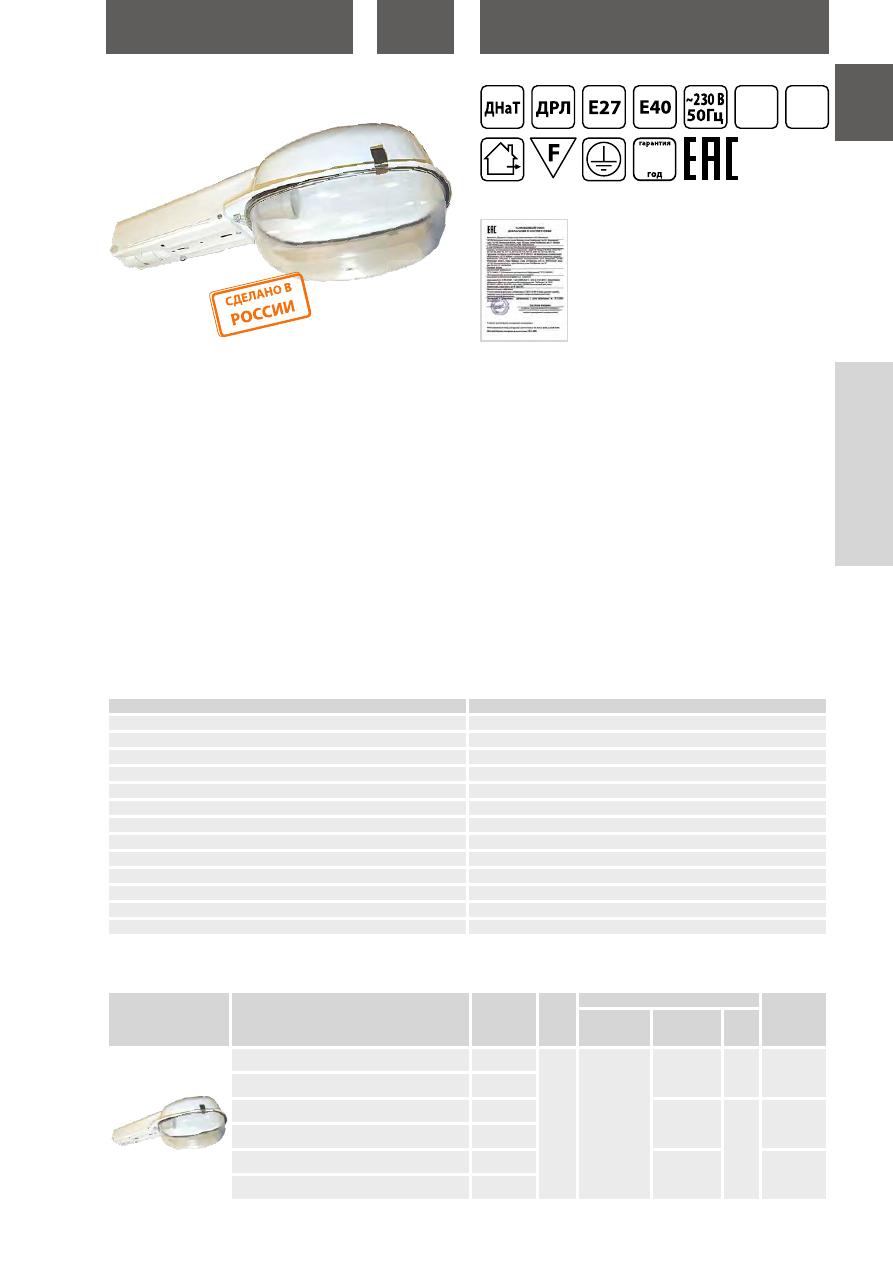

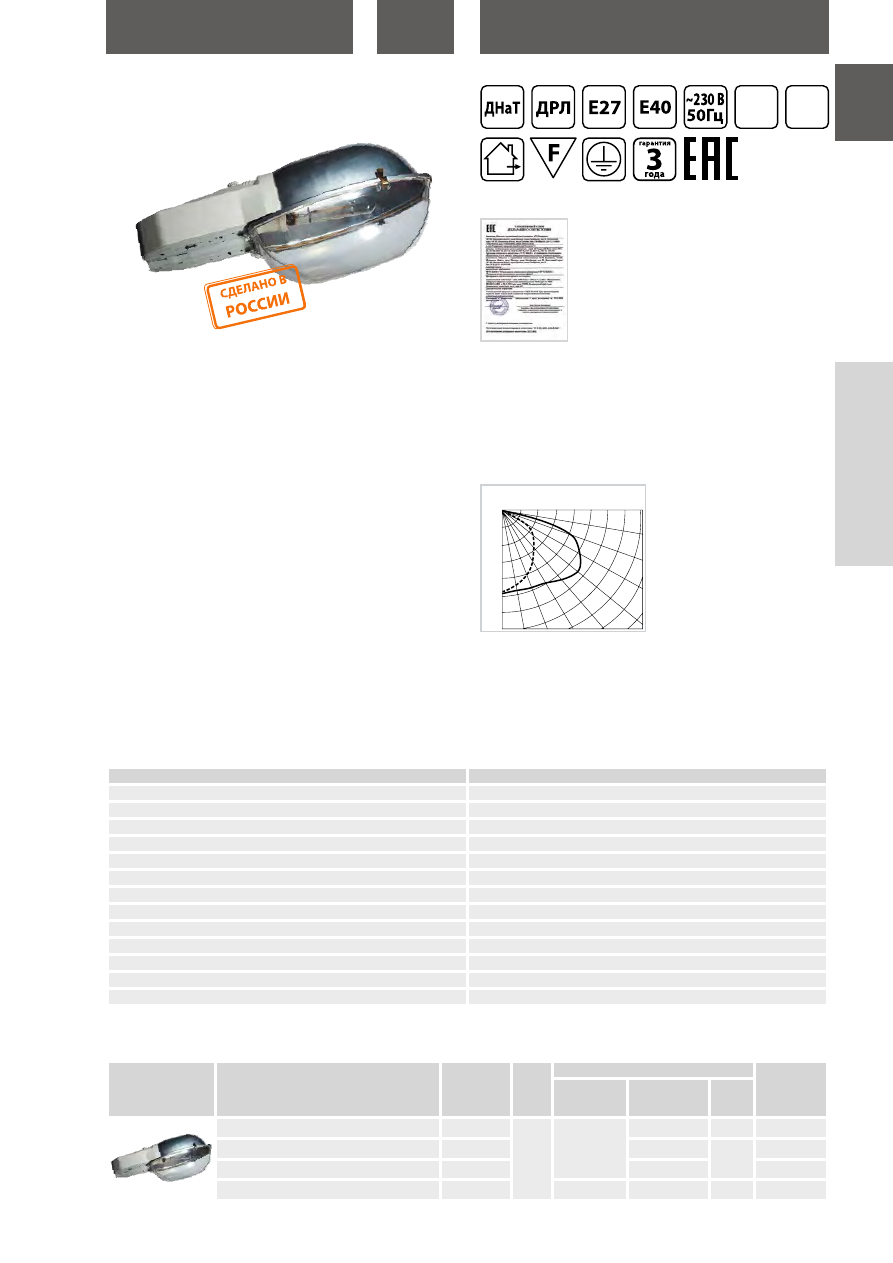

СВЕТИЛЬНИКИ УЛИЧНЫЕ СЕРИИ

РКУ/ЖКУ/ЛКУ 02

Декларация соответствия

Применение

• • Освещение улиц и дорог со средней и слабой интенсивностью

движения транспорта, железнодорожных платформ, террито-

рий предприятий, дворов.

Материалы

• • Корпус выполнен из стального проката методом глубокой

вытяжки.

• • Защитное стекло сделано из прозрачного светостабилизиро-

ванного поликарбоната.

Преимущества

• • Компенсация реактивной мощности.

• • Удобство в обслуживании: при замене ламп защитное стекло

откидывается на петлях.

• • Корпус светильников покрыт порошковой эмалью, устойчивой

к атмосферным воздействиям.

• • Ударопрочное защитное стекло устойчиво к воздействию УФ-

излучения, крепится надежными защелками из нержавеющей

стали.

Конструкция

• • В корпусе расположен отсек ПРА, в котором находятся: ПРА

(GALAD), компенсирующий конденсатор, ИЗУ. Для доступа к

отсеку необходимо открутить 2 винта.

• • Доступ к оптическому отсеку осуществляется открытием двух

защелок, стекло откидывается на петлях.

• • Уплотнение из резинового профиля.

• • Рекомендуется установка на консоль диаметром 48 мм под

углом 15–20° к горизонту.

• • Модификации:

– Светильники без защитного стекла.

– Светильники под стекло.

• • Лампа в комплект поставки не входит.

Технические характеристики

Наименование параметра

Значение

Класс защиты от поражения электрическим током

Климатическое исполнение

УХЛ1

Коэффициент мощности (cosφ)

0,85

Тип кривой силы света

Минимальное расстояние до освещаемого объекта, м

Максимальная мощность источника света, Вт

400

Номинальная частота, Гц

Номинальное рабочее напряжение, В

230

Срок службы не менее, лет

Степень защиты оптического отсека (со стеклом)

IP53

Степень защиты отсека ПРА

IP23

Тип крепления

консольное

Тип цоколя

Е27, Е40


Наименование

Артикул

cos φ ≥

Источник света

Масса одного

светильника,

кг

Тип

используемой

лампы

Макси-

мальная

мощность, Вт

Тип

цоколя

Светильник РКУ 02-125-012 комп., под стекло TDM SQ0318-0028

0,85

ДРЛ

125

Е27

4,1

Светильник РКУ 02-125-014 комп., без стекла TDM

SQ0318-0035

Светильник РКУ 02-250-012 комп., под стекло TDM SQ0318-0026

250

Е40

5,1

Светильник РКУ 02-250-014 комп., без стекла TDM

SQ0318-0036

Светильник РКУ 02-400-012 комп., под стекло TDM SQ0318-0029

400

5,7

Светильник РКУ 02-400-014 комп., без стекла TDM

SQ0318-0037

Ассортимент*

IP23

IP53

tdme.ru

122

СВЕТИЛЬНИКИ.

УЛИЧНОЕ И АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0318-0028

4,6

715

300

165

SQ0318-0035
SQ0318-0026

5,6

SQ0318-0036
SQ0318-0029

6,2

SQ0318-0037
SQ0318-0033

4,4

SQ0318-0031

4,7

SQ0318-0030

5,3

SQ0318-0027

6,4

SQ0318-0032

9,55

SQ0318-0055

3,9

555

280

305

SQ0318-0054

3,8

SQ0318-0034

460

310

420

Упаковка

Габаритные размеры (мм)

530

675

640

280

485

250

300

675

300

165

265

165

125

200

115

185

640

280

125

240

305

295

155

530

675

640

280

485

250

300

675

300

165

265

165

125

200

115

185

640

280

125

240

305

295

155

*Светильник со стеклом состоит из двух позиций: «Светильник РКУ (ЖКУ, ЛКУ) ... под стекло» + «Стекло для светильников РКУ 02 и ЖКУ 02».

Комплексные решения для светильников РКУ 02, ЖКУ 02 и ЛКУ 02 представлены на стр. 131-132.


Наименование

Артикул

cos φ ≥

Источник света

Масса одного

светильника,

кг

Тип

используемой

лампы

Макси-

мальная

мощность, Вт

Тип

цоколя

Светильник ЖКУ 02-070-012 комп.,под стекло TDM SQ0318-0033

0,85

ДНаТ

Е27

3,9

Светильник ЖКУ 02-100-012 комп., под стекло TDM SQ0318-0031

100

Е40

4,2

Светильник ЖКУ 02-150-012 комп., под стекло TDM SQ0318-0030

150

4,8

Светильник ЖКУ 02-250-012 комп., под стекло TDM SQ0318-0027

250

5,9

Светильник ЖКУ 02-400-012 комп., под стекло TDM SQ0318-0032

400

9,05

Светильник ЛКУ 02-125-002 Е40 под стекло TDM

SQ0318-0055

–

КЛЛ

125

Е40

1,75

ЛОН

300

ДРВ

250

Светильник ЛКУ 02-65-002 Е27 под стекло TDM

SQ0318-0054

КЛЛ

Е27

1,70

ЛОН

200

ДРВ

160

Стекло для светильников РКУ 02 и ЖКУ 02 ТДМ

SQ0318-0034

–

0,55

РКУ 02, ЖКУ 02

ЛКУ 02

tdme.ru

123

СВЕТИЛЬНИКИ.

УЛИЧНОЕ И АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ

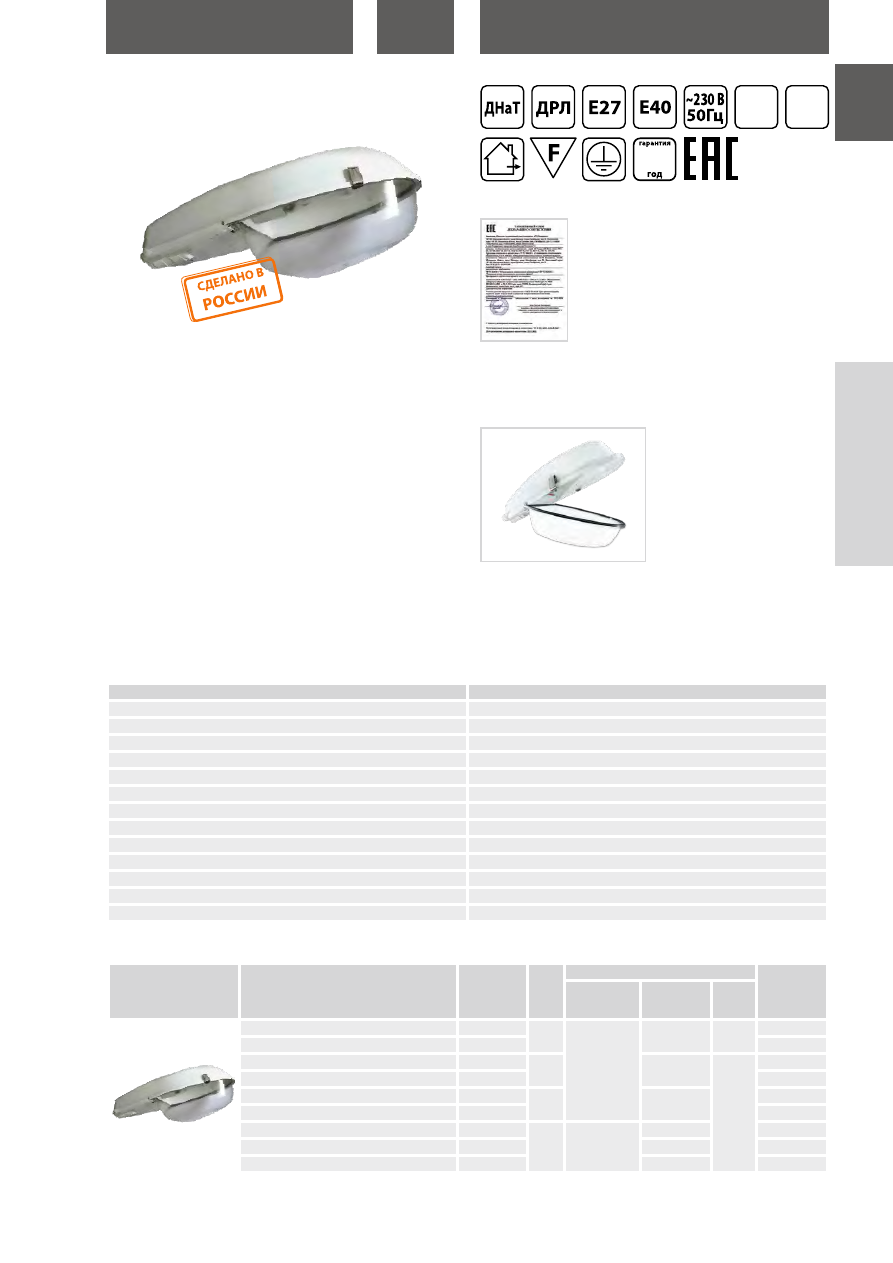

СВЕТИЛЬНИКИ УЛИЧНЫЕ СЕРИИ

РКУ/ЖКУ 06

Декларация соответствия

Применение

• • Освещение улиц и дорог со средней и слабой интенсивностью

движения транспорта, железнодорожных платформ, террито-

рий предприятий, дворов.

Материалы

• • Корпус выполнен из стального проката методом глубокой

вытяжки.

• • Защитное стекло из прозрачного светостабилизированного

поликарбоната.

Преимущества

• • Простота и удобство в монтаже и обслуживании.

• • Корпус светильников покрыт порошковой эмалью, устойчивой

к атмосферным воздействиям.

• • Ударопрочное защитное стекло устойчиво к воздействию УФ-

излучения, крепится надежными защелками из нержавеющей

стали.

Конструкция

• • Светильник состоит из оптического отсека и блока ПРА.

• • Защитное стекло крепится защелками.

• • Уплотнение из резинового профиля.

Доступ к лампе осуществляется

открытием двух защелок, стекло

откидывается на петлях.

• • Рекомендуется установка на консоль диаметром 48 мм под

углом 15–20° к горизонту.

• • Модификации:

– Светильники без защитного стекла.

– Светильники под стекло.

• • Лампа в комплект поставки не входит.

Наименование параметра

Значение

Класс защиты от поражения электрическим током

Климатическое исполнение

УХЛ1

Коэффициент мощности (cosφ)

0,43–0,58

Тип кривой силы света

Минимальное расстояние до освещаемого объекта, м

Максимальная мощность источника света, Вт

400

Номинальная частота, Гц

Номинальное рабочее напряжение, В

230

Срок службы не менее, лет

Степень защиты оптического отсека (со стеклом)

IP53

Степень защиты отсека ПРА

IP23

Тип крепления

консольное

Тип цоколя

Е27, Е40

Технические характеристики

IP23

Ассортимент*


Наименование

Артикул

cosφ≥

Источник света

Масса одного

светильника,

кг

Тип

используемой

лампы

Макси-

мальная

мощность, Вт

Тип

цоколя

Светильник РКУ 06-125-004 без стекла TDM

SQ0318-0014

0,55

ДРЛ

125

Е27

3,1

Светильник РКУ 06-125-002 под стекло TDM

SQ0318-0015

3,13

Светильник РКУ 06-250-004 без стекла TDM

SQ0318-0016

0,57

250

Е40

3,8

Светильник РКУ 06-250-002 под стекло TDM

SQ0318-0017

3,84

Светильник РКУ 06-400-004 без стекла TDM

SQ0318-0022

0,58

400

4,99

Светильник РКУ 06-400-002 под стекло TDM

SQ0318-0023

5,02

Светильник ЖКУ 06-100-002 под стекло TDM

SQ0318-0018

0,43

ДНаТ

100

3,46

Светильник ЖКУ 06-150-002 под стекло TDM

SQ0318-0019

150

4,27

Светильник ЖКУ 06-250-002 под стекло TDM

SQ0318-0020

250

4,08

IP53

tdme.ru

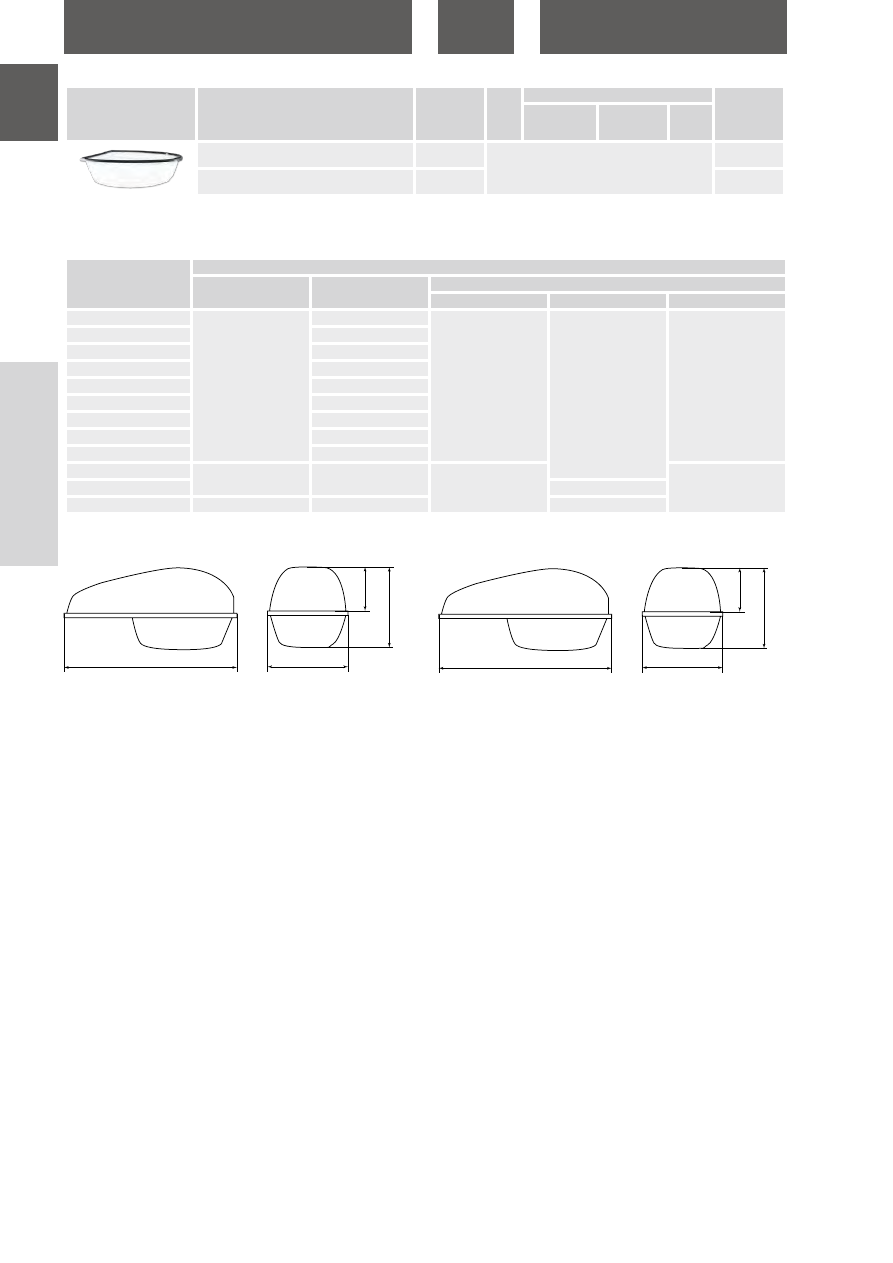

124

СВЕТИЛЬНИКИ.

УЛИЧНОЕ И АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ

*Светильник со стеклом состоит из двух позиций: «Светильник РКУ (ЖКУ) ... под стекло» + «Стекло для светильников РКУ 06 и ЖКУ 06».

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0318-0014

3,46

635

280

120

SQ0318-0015

3,49

SQ0318-0016

4,16

SQ0318-0017

4,19

SQ0318-0022

5,35

SQ0318-0023

5,38

SQ0318-0018

3,82

SQ0318-0019

4,63

SQ0318-0020

4,44

SQ0318-0021

12,3

550

400

SQ0318-0052

280

SQ0318-0053

16,8

300

Габаритные размеры (мм)

530

675

640

280

485

250

300

675

300

165

265

165

125

200

115

185

640

280

125

240

305

295

155

530

675

640

280

485

250

300

675

300

165

265

165

125

200

115

185

640

280

125

240

305

295

155

Комплексные решения для светильников РКУ 06, ЖКУ 06 представлены на стр. 131-132.

до 250 Вт

400 Вт


Наименование

Артикул

cosφ≥

Источник света

Масса одного

светильника,

кг

Тип

используемой

лампы

Макси-

мальная

мощность, Вт

Тип

цоколя

Стекло для светильников РКУ/ЖКУ 06 (400 Вт)

TDM

SQ0318-0052

–

0,62

Стекло для светильников РКУ/ЖКУ 06 (до 250

Вт) TDM

SQ0318-0053

0,41

tdme.ru

125

СВЕТИЛЬНИКИ.

УЛИЧНОЕ И АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ

СВЕТИЛЬНИКИ УЛИЧНЫЕ СЕРИИ

РКУ/ЖКУ 16

Применение

• • Освещение улиц, дорог с высокой, средней и слабой интенсив-

ностью движения транспорта, а также автостоянок, площадей,

парков, коттеджных поселков, железнодорожных платформ и

станций, мостов, территорий дворов, школ.

Преимущества

• • Антивандальность – ударопрочные защитное стекло и корпус.

• • Долговечность – детали светильника не подвержены коррозии.

• • Защитное стекло устойчиво к воздействию ультрафиолета и

крепится надежными защелками из нержавеющей стали.

• • Компенсация реактивной мощности.

• • Качественные комплектующие ведущих производителей.

• • Крышка отсека ПРА крепится одним специальным винтом и

открывается без применения инструмента.

Конструкция

• • Основание изготовлено из стали методом штамповки, защище-

но порошковым покрытием.

• • Отражатель изготовлен из алюминия методом глубокой

вытяжки.

• • Крышка отсека ПРА изготовлена из термостойкой ударопроч-

ной пластмассы.

• • Защитное стекло из прозрачного светостабилизированного

поликарбоната.

• • Уплотняющая прокладка из войлока.

• • Степень защиты отсека ПРА IP23, степень защиты оптического

отсека IP54.

• • Рекомендуется установка на консоль диаметром 48 мм под

углом 15–20° к горизонту.

• • Лампа в комплект поставки не входит.

Кривые распределения силы света

Технические характеристики

Наименование параметра

Значение

Класс защиты от поражения электрическим током

Климатическое исполнение

УХЛ1

Коэффициент мощности (cosφ)

0,85

Тип кривой силы света

Ш – широкая

Минимальное расстояние до освещаемого объекта, м

Максимальная мощность источника света, Вт

400

Номинальная частота, Гц

Номинальное рабочее напряжение, В

230

Срок службы не менее, лет

Степень защиты оптического отсека (со стеклом)

IP54

Степень защиты отсека ПРА

IP23

Тип крепления

консольное

Тип цоколя

Е27, Е40

0°

1000

C90

40
80

120
160
200
240

30°

60°

90°

IP23 IP54

Декларация соответствия


Наименование

Артикул

cosφ≥

Источник света

Масса одного

светильника,

кг

Тип

используемой

лампы

Максимальная

мощность, Вт

Тип

цоколя

Светильник РКУ 16-125-114 под стекло TDM

SQ0318-0039

0,85

ДРЛ

125

Е27

3,6

Светильник РКУ 16-250-114 под стекло TDM

SQ0318-0040

250

Е40

4,3

Светильник РКУ 16-400-114 под стекло TDM

SQ0318-0041

400

5,5

Светильник ЖКУ 16-70-114 под стекло TDM

SQ0318-0047

ДНаТ

Е27

3,4

Ассортимент*

TDM ELECTRIC: светотехника. Каталог продукции (2022 год) - часть 6
