TDM ELECTRIC: системы для прокладки кабеля. Каталог продукции (2022 год)

242

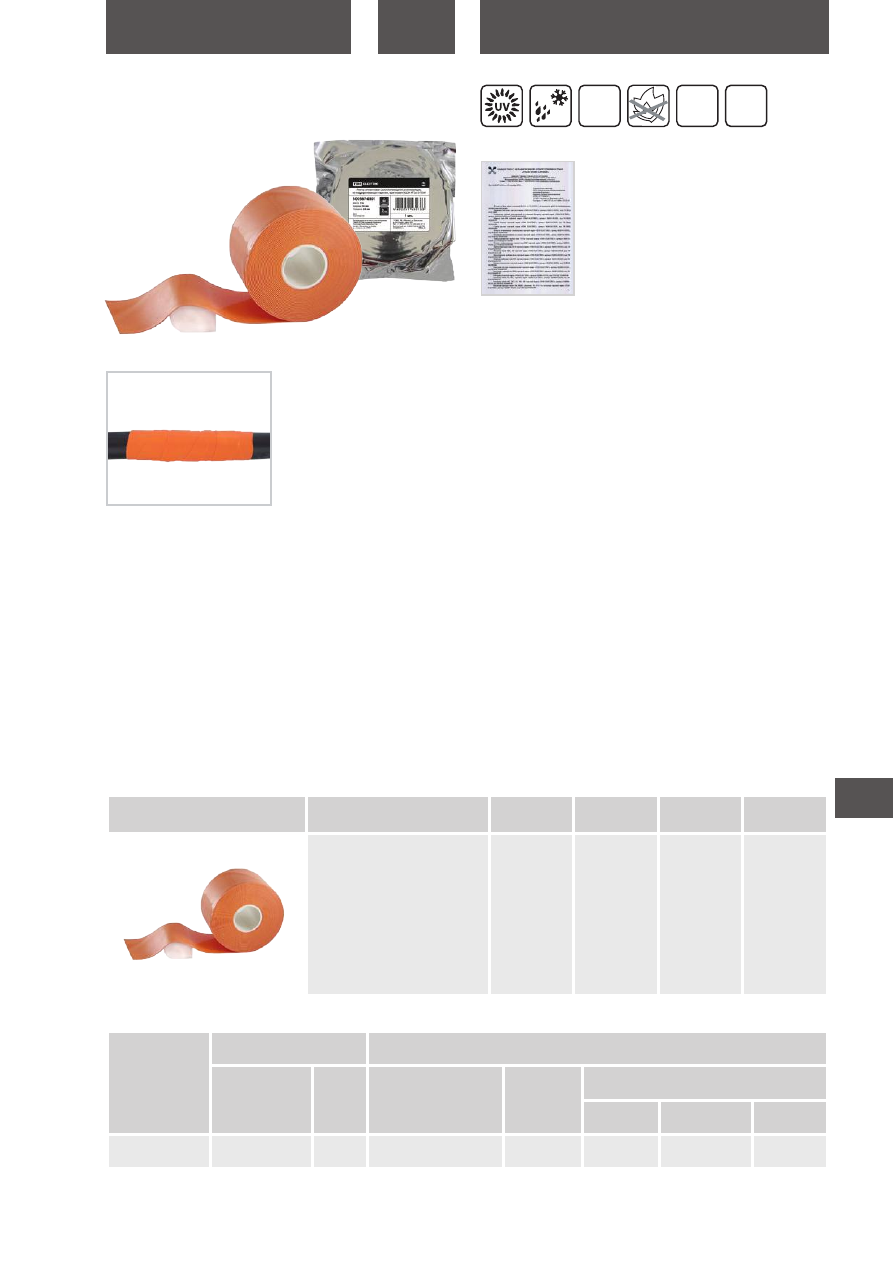

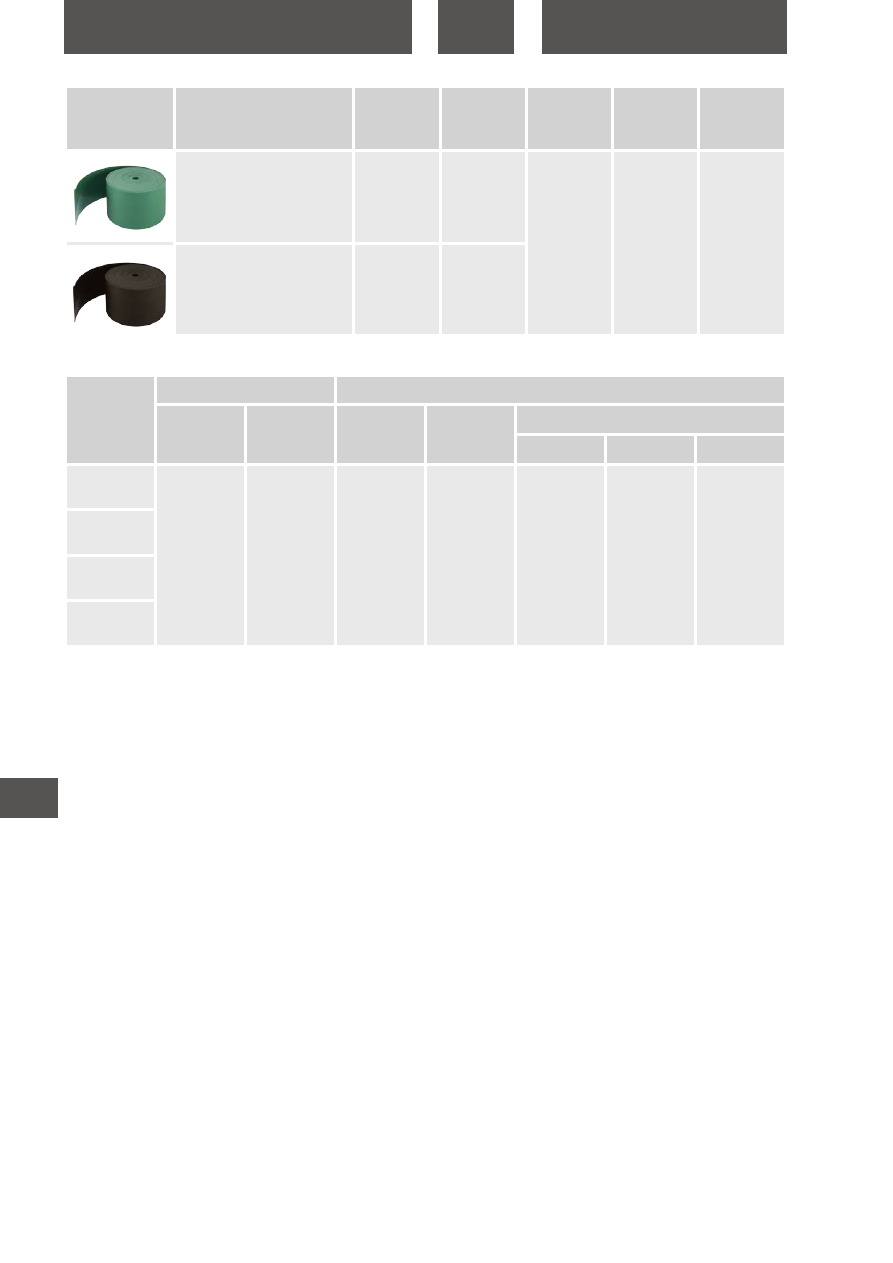

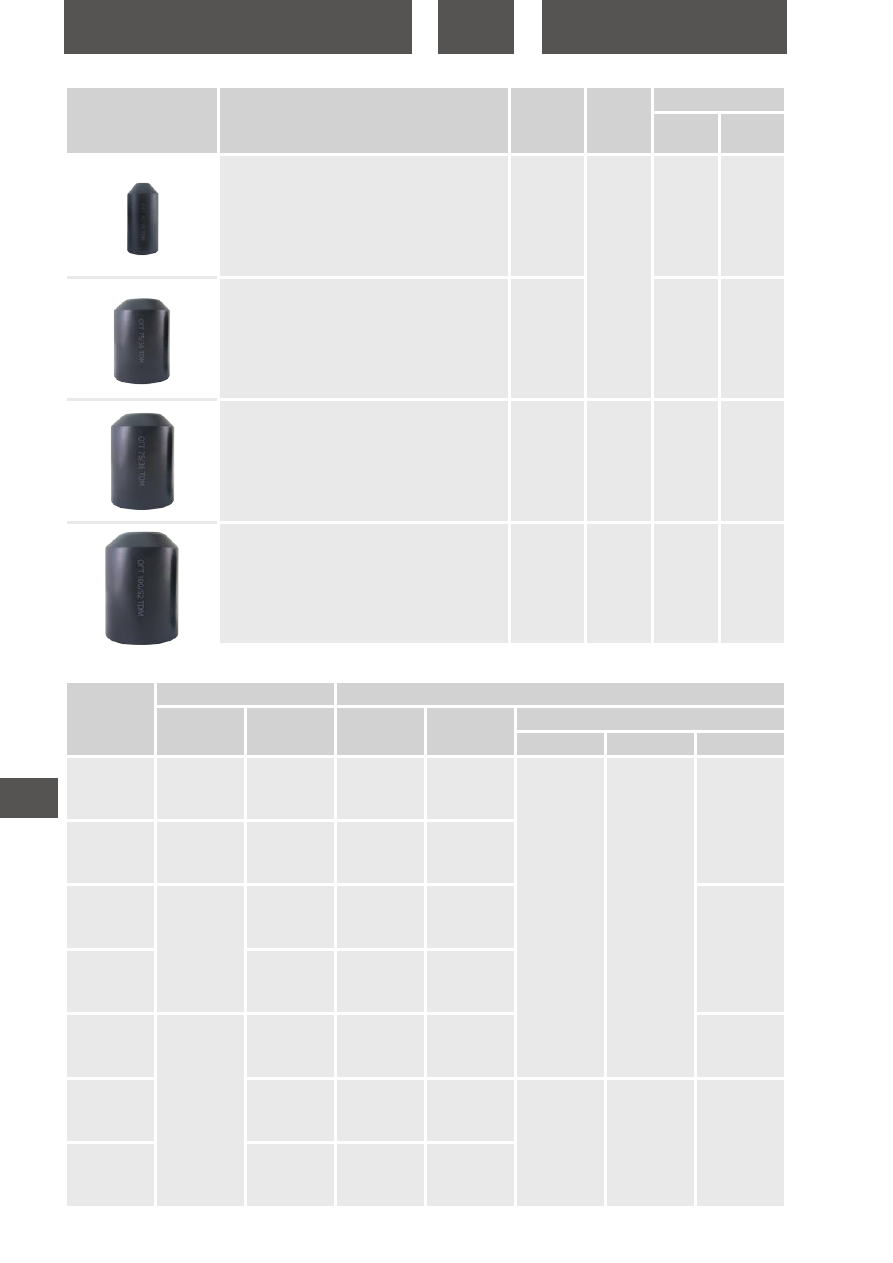

ТЕРМОУСАЖИВАЕМЫЕ ИЗДЕЛИЯ, КОМПОНЕНТЫ

И АКСЕССУАРЫ КАБЕЛЬНЫХ МУФТ


Наименование

Артикул

Длина, мм

Внутренний диаметр, мм

До усадки

После

полной

усадки

Оконцеватель кабельный термоусаживаемый

герметизирующий (кап) с клеевым слоем ОГт 40/16 TDM

SQ0550-0004

Оконцеватель кабельный термоусаживаемый

герметизирующий (кап) с клеевым слоем ОГт 55/26 TDM

SQ0550-0005

Оконцеватель кабельный термоусаживаемый

герметизирующий (кап) с клеевым слоем ОГт 75/36 TDM

SQ0550-0006

120

Оконцеватель кабельный термоусаживаемый

герметизирующий (кап) с клеевым слоем ОГт 100/52 TDM

SQ0550-0007

140

100

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0550-0001

100

0,27

6000

15,8

490

320

SQ0550-0002

0,42

1000

9,6

SQ0550-0003

0,46

600

12,3

430

SQ0550-0004

0,47

500

10,3

SQ0550-0005

0,52

160

8,1

320

SQ0550-0006

0,55

200

10,9

1270

360

390

SQ0550-0007

0,7

100

8,2

243

ТЕРМОУСАЖИВАЕМЫЕ ИЗДЕЛИЯ, КОМПОНЕНТЫ

И АКСЕССУАРЫ КАБЕЛЬНЫХ МУФТ


Наименование

Артикул

Длина, м

Внутренний диаметр, мм

До усадки

После полной усадки

Манжета МТРк-80/25-1000 TDM

SQ0564-0001

Манжета МТРк-100/30-1000 TDM

SQ0564-0002

100

Манжета МТРк-135/35-1000 TDM

SQ0564-0003

135

Манжета МТРк-185/55-1000 TDM

SQ0564-0004

185

Манжета МТРк-200/60-1000 TDM

SQ0564-0005

200

Манжета МТРк-52/15-1000 TDM

SQ0564-0006

Манжета МТРк-75/22-1000 TDM

SQ0564-0007

Назначение

Для восстановления поврежденных оболочек кабеля и кожухов

кабельных муфт.

Применение

Для ремонта изоляции

кабельных линий и кабель-

ных муфт.

В составе термоусаживаемых

кабельных муфт специального

назначения.

Материал

Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

На внутреннюю поверхность нанесен слой термоплавкого клея.

Имеют рельсовый профиль для надвижного металлического замка.

Преимущества

Быстрый и простой монтаж без демонтажа кабельной линии.

Высокие изоляционные свойства.

Устойчивость к ультрафиолетовому излучению и погодным

условиям.

Прочность на растяжение и разрыв.

Устойчивость к воздействию агрессивной среды.

Коэффициент усадки от 3:1 до 4:1.

Наличие на внутренней поверхности трубок термоплавкого

клея.

Удобная форма поставки нарезкой по 1 м.

Структура условного обозначения

МТРк-80/25-1000

М – манжета

Т – термоусаживаемая

Р – ремонтная

к – с клеевым слоем

80/25 – внутренний диаметр, манжеты до и после полной усадки, мм

1000 – длина манжеты, мм

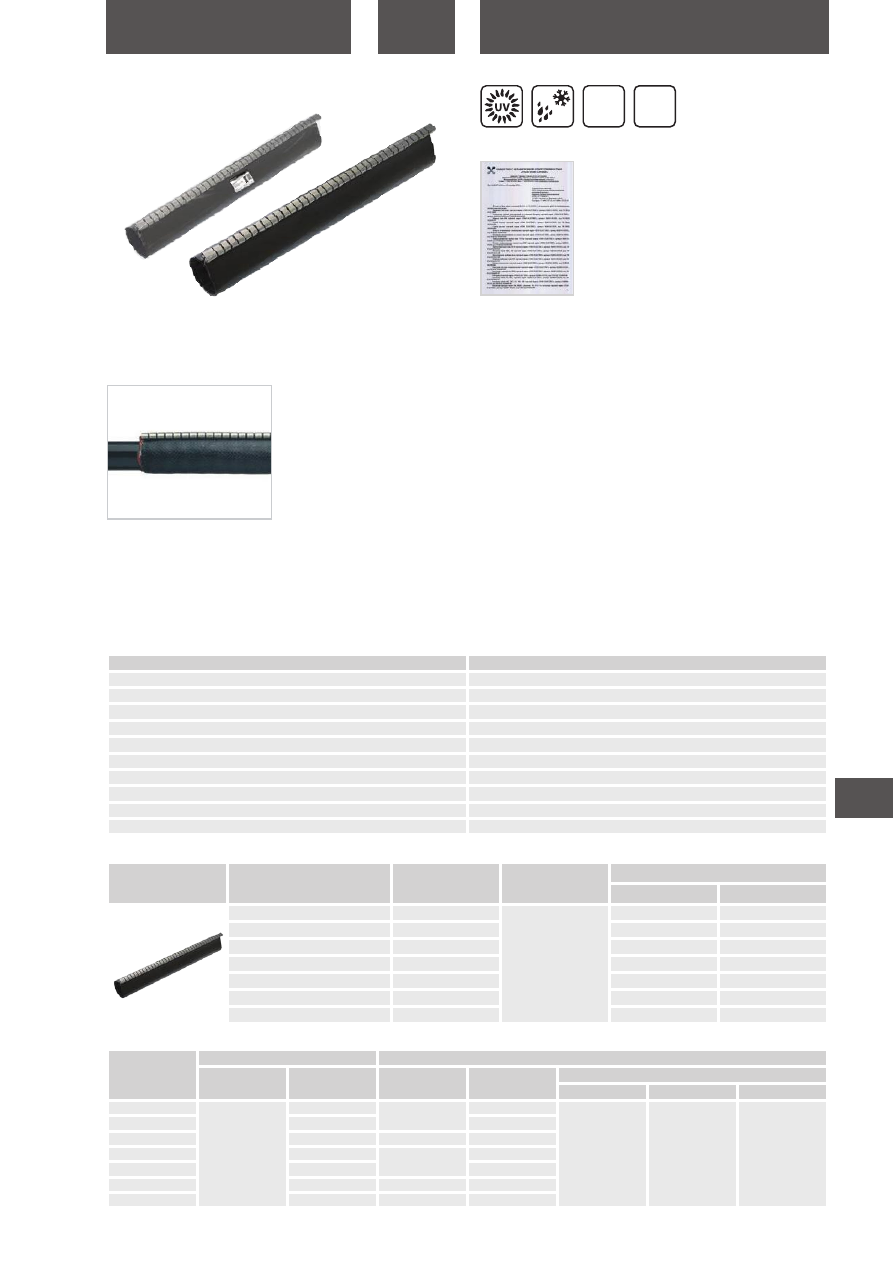

МАНЖЕТЫ ТЕРМОУСАЖИВАЕМЫЕ РЕМОНТНЫЕ

СЕРИИ

МТРк

гарантия

года

Отказное письмо

Наименование параметра

Значение

Диапазон рабочих температур, ˚С

от -55 до +110

Электрическая прочность (IEC 243), кВ/мм

≥18

Предел прочности на разрыв (ASTM D2671), Mpa

≥13,5

Предельное удлинение (ASTM D2671)

≥350%

Предел текучести, Mpa

≥10

Предел прочности при растяжении (150˚С, 168 часов)

≥200%

Предельное удлинение после усадки (ASTM D2671)

до -10%

Минимальная температура усадки, ˚С

120

Объемное удельное сопротивление (IEC 93) Ом∙см

≥1013

Цвет

черный

Ассортимент

Технические характеристики

–55

+110

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0564-0001

0,6

14,2

1030

300

SQ0564-0002

0,64

SQ0564-0003

0,79

15,8

SQ0564-0004

1,01

15,2

SQ0564-0005

1,05

SQ0564-0006

0,47

16,0

SQ0564-0007

0,51

15,8

244

ТЕРМОУСАЖИВАЕМЫЕ ИЗДЕЛИЯ, КОМПОНЕНТЫ

И АКСЕССУАРЫ КАБЕЛЬНЫХ МУФТ

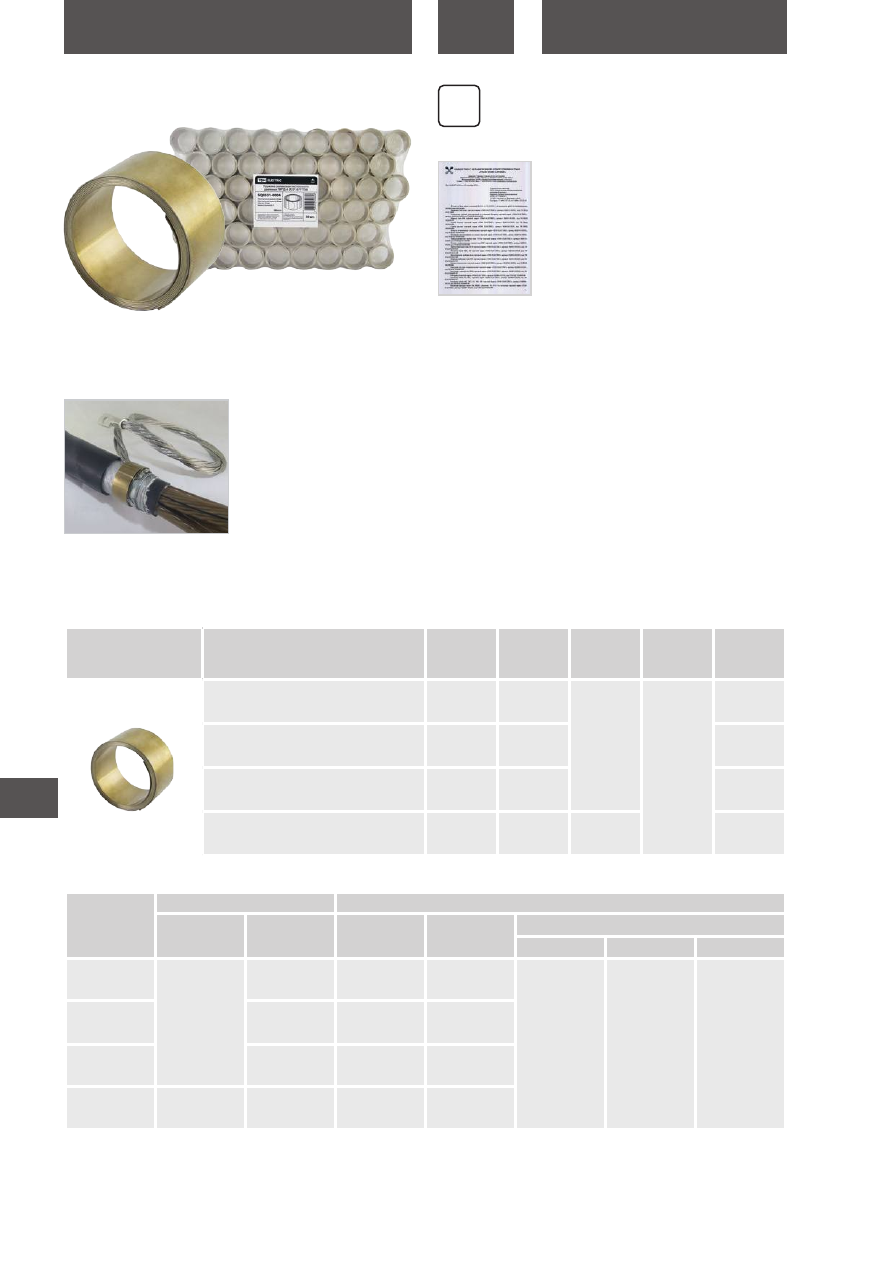

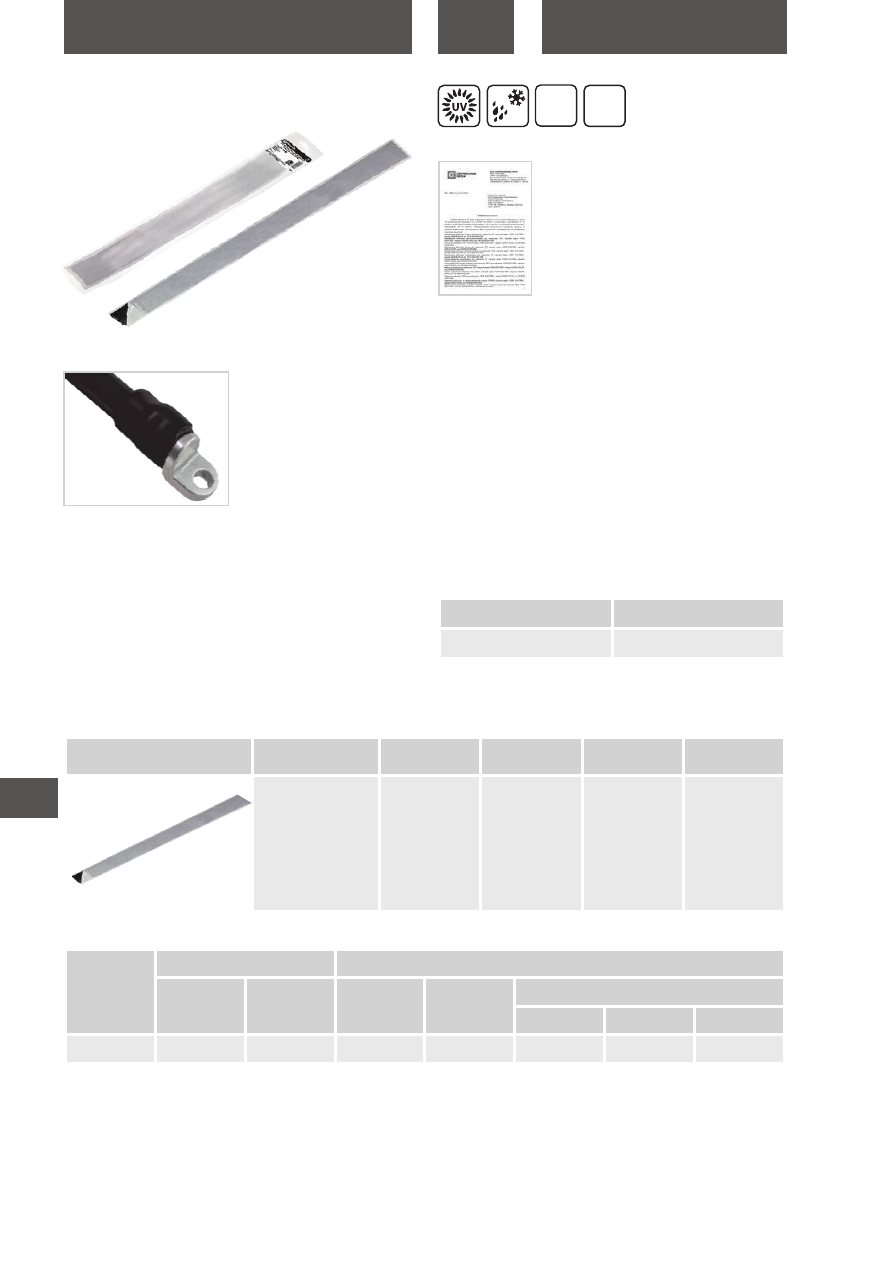

ПРУЖИНЫ РОЛИКОВЫЕ ПОСТОЯННОГО

ДАВЛЕНИЯ СЕРИИ

ПРПД

Отказное письмо

Назначение

Для монтажа непаянных узлов заземления в муфтах на бро-

нированные кабели, кабели с экраном из металлических лент,

лент с пластмассовой изоляцией из сшитого полиэтилена или

ПВХ и кабели со свинцовой или алюминиевой оболочкой.

Для монтажа металлического

экрана в соединительных муфтах

без применения пайки.

Материал

Нержавеющая аустенитная сталь.

Преимущества

Простой, быстрый и надежный монтаж.

Широкий диапазон размеров кабеля для каждого типоразмера

пружины.

Высокая коррозионная стойкость.

Равномерность и неизменность прижимных свойств пружин в

течение всего срока эксплуатации.

Монтаж не требует специальных знаний и навыков.

Структура условного обозначения

ПРПД-2-Ø16*16*7

П – пружина

Р – роликовая

П – постоянного

Д – давления

2 – типоразмер

Ø16 – диаметр пружины в исходном состоянии, мм

16 – ширина пружины, мм

7 – количество витков в пружине

Ассортимент

Упаковка

Наименование

Артикул

Диаметр в

исходном

состоянии,

мм

Ширина, мм

Количество

витков

Диапазон

монтажа

(диаметр), мм

Пружина роликовая постоянного давления

ПРПД-2 Ø16*16*7 TDM

SQ0551-0002

15–32

Пружина роликовая постоянного давления

ПРПД-3 Ø18*15*7 TDM

SQ0551-0003

19–45

Пружина роликовая постоянного давления

ПРПД-4 Ø25*15*7 TDM

SQ0551-0004

26–60

Пружина роликовая постоянного давления

ПРПД-5 Ø32*20*7 TDM

SQ0551-0005

36–90

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0551-0002

0,40

1750

14,85

310

200

260

SQ0551-0003

0,62

1150

15,23

SQ0551-0004

1,20

500

12,95

SQ0551-0005

1,29

350

13,91

гарантия

лет

245

ТЕРМОУСАЖИВАЕМЫЕ ИЗДЕЛИЯ, КОМПОНЕНТЫ

И АКСЕССУАРЫ КАБЕЛЬНЫХ МУФТ

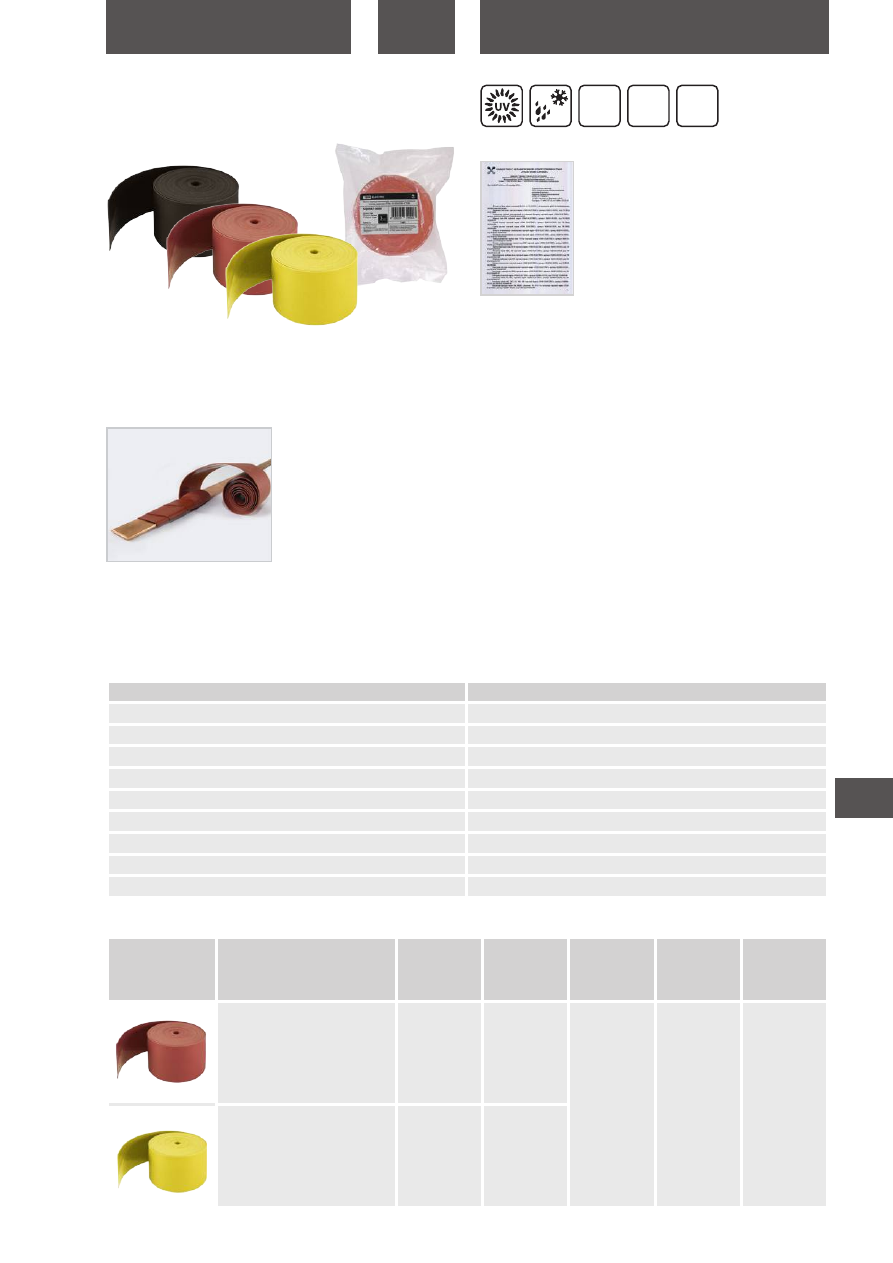

ЛЕНТЫ ТЕРМОУСАЖИВАЕМЫЕ ИЗОЛИРУЮЩИЕ

С КЛЕЕВЫМ СЛОЕМ НА НАПРЯЖЕНИЕ 10 КВ

СЕРИИ

ЛТИк-10

гарантия

года

10 кВ

Отказное письмо

Назначение

Для обеспечения электрической изоляции, герметизации и

защиты от коррозии контактных соединений в электроэнерге-

тике и телекоммуникациях.

Применение

Для ремонта повреждений

изоляции кабеля и термоуса-

живаемых муфт.

Для изоляции и защиты мест

соединений шинных мостов.

Материал

Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

На внутреннюю поверхность нанесен слой термоплавкого клея.

Преимущества

Высокие изоляционные свойства.

Стойкость к воздействию ультрафиолетового излучения, небла-

гоприятных погодных условий, механическому воздействию и

старению.

Трекингостойкость.

Устойчивость к воздействию агрессивной среды.

Прочность на растяжение и разрыв.

Допустимо использование при наружной установке.

Рабочее напряжение до 10 кВ.

Поставляется в четырех цветах: красно-коричневый, желтый,

зеленый, черный.

Поставка в рулонах по 25 м.

Структура условного обозначения

ЛТИк-10-50/5000-К

Л – лента

Т – термоусаживаемая

И – изолирующая

к – с клеевым слоем

10 – на напряжение 10 кВ

50 – ширина, мм

5000 – длина, мм

К – цвет (К – красный, Ж - желтый, З - зеленый, Ч - черный)

Технические характеристики

Наименование параметра

Значение

Диапазон рабочих температур, ˚С

от -55 до +125

Электрическая прочность (IEC 243), кВ/мм

≥20

Предел прочности на разрыв (ASTM D2671), Mpa

≥12

Предельное удлинение (ASTM D2671)

≥500%

Предел текучести, Mpa

≥10

Предел прочности при растяжении (150˚С, 168 часов)

≥350%

Минимальная температура усадки, ˚С

120

Объемное удельное сопротивление (IEC 93) Ом∙см

≥101⁴

Цвет

красно-коричневый, желтый, зеленый, черный

Ассортимент


Наименование

Артикул

Цвет

Длина, м

Ширина, мм

Толщина до

усадки,

не менее, мм

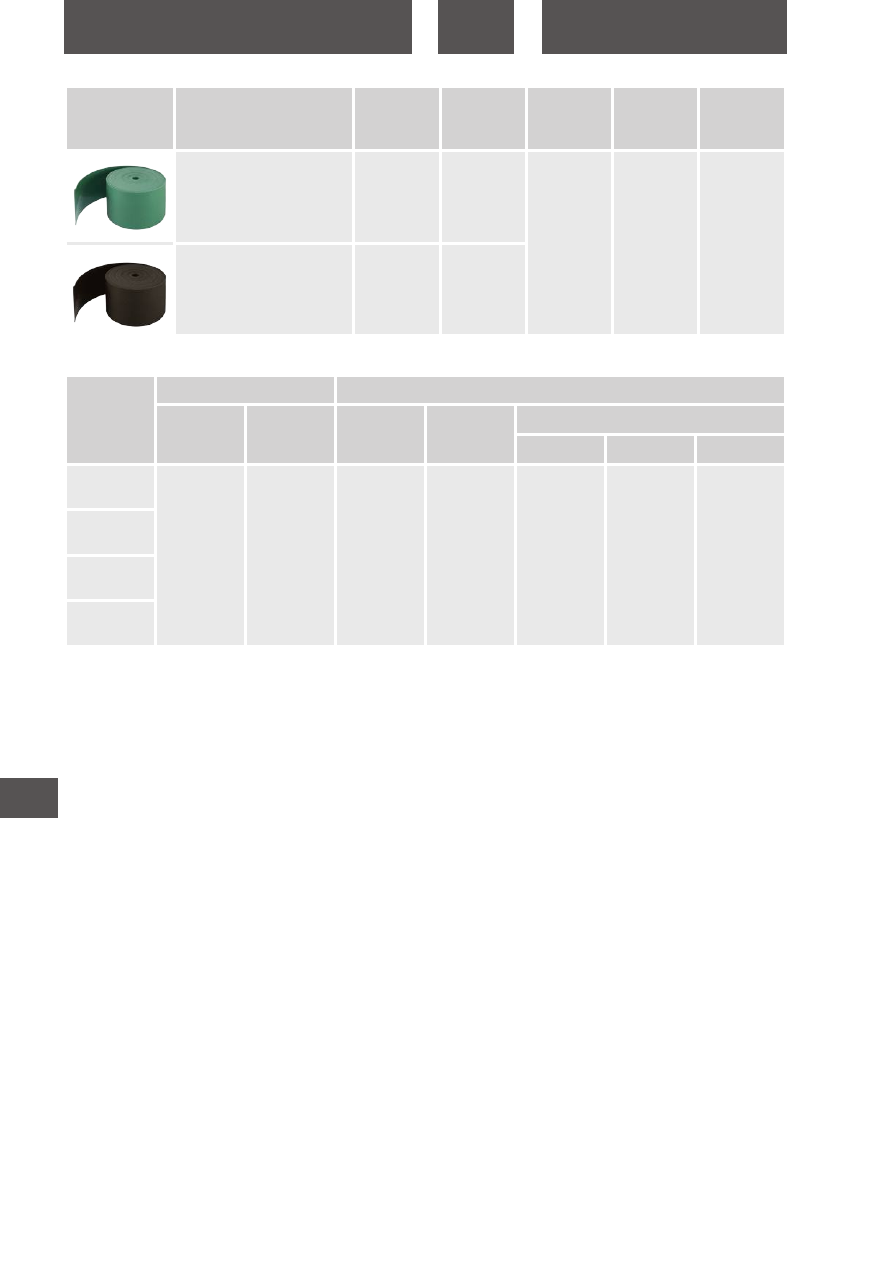

Лента термоусаживаемая, красная

ЛТИк-10-50х5000-К TDM

SQ0567-0001

красно-

коричневый

0,8

Лента термоусаживаемая, желтая

ЛТИк-10-50х5000-Ж TDM

SQ0567-0002

желтый

–55

+125

246

ТЕРМОУСАЖИВАЕМЫЕ ИЗДЕЛИЯ, КОМПОНЕНТЫ

И АКСЕССУАРЫ КАБЕЛЬНЫХ МУФТ


Наименование

Артикул

Цвет

Длина, м

Ширина, мм

Толщина до

усадки,

не менее, мм

Лента термоусаживаемая, зеленая

ЛТИк-10-50х5000-З TDM

SQ0567-0003

зеленый

0,8

Лента термоусаживаемая, черная

ЛТИк-10-50х5000-Ч TDM

SQ0567-0004

черный

Упаковка

Артикул

Индивидуальная упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0567-0001

1,75

14,8

290

190

SQ0567-0002

SQ0567-0003

SQ0567-0004

247

ТЕРМОУСАЖИВАЕМЫЕ ИЗДЕЛИЯ, КОМПОНЕНТЫ

И АКСЕССУАРЫ КАБЕЛЬНЫХ МУФТ

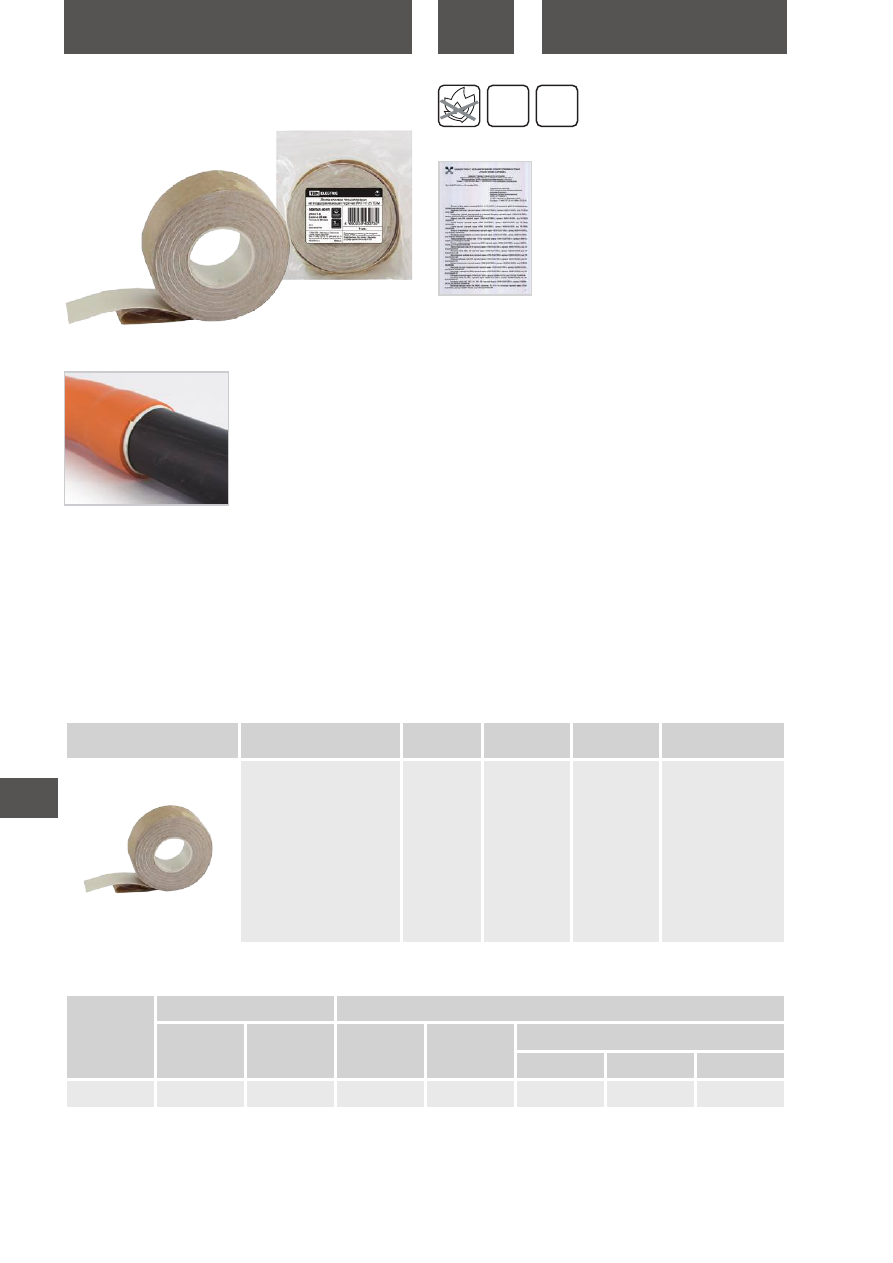

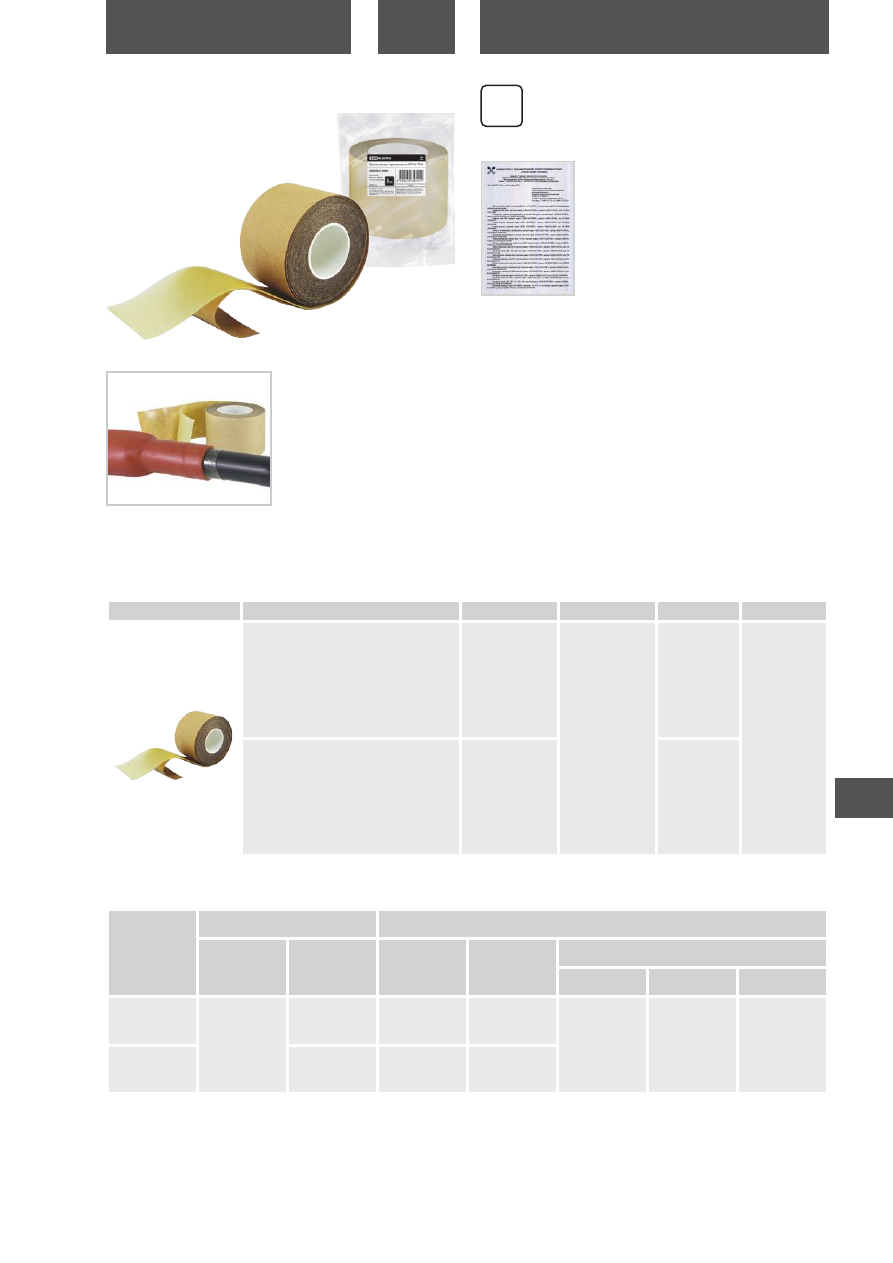

ЛЕНТЫ КЛЕЕВЫЕ ТЕРМОПЛАВКИЕ СЕРИИ

ЛКТ

гарантия

года

Отказное письмо

Назначение

Для герметизации термоуса-

живаемых изделий без нане-

сенного на них клеевого слоя.

Для заполнения значитель-

ных неровностей при монта-

же термоусаживаемых изде-

лий в качестве дополнитель-

ного слоя.

Материал

Этилен винилацетат.

Преимущества

Высокая адгезия к поверхности материалов, применяемых в

электротехнике.

Высокая прочность соединения.

Наличие разделительной ленты, которая предотвращает сли-

пание клеевой ленты при хранении и транспортировке.

Структура условного обозначения

ЛКТ-25

Л – лента

К – клеевая

Т – термоплавкая

25 – ширина ленты, мм

Ассортимент


Наименование

Артикул

Длина, м

Ширина, мм

Толщина, мм

Лента клеевая термоплавкая ЛКТ-40 TDM

SQ0565-0001

0,5

Лента клеевая термоплавкая ЛКТ-25 TDM

SQ0565-0002

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0565-0001

1,50

100

16,0

420

220

SQ0565-0002

0,95

150

14,4

248

ТЕРМОУСАЖИВАЕМЫЕ ИЗДЕЛИЯ, КОМПОНЕНТЫ

И АКСЕССУАРЫ КАБЕЛЬНЫХ МУФТ

ЛЕНТА КЛЕЕВАЯ ТЕРМОПЛАВКАЯ,

НЕ ПОДДЕРЖИВАЮЩАЯ ГОРЕНИЕ СЕРИИ

ЛКТ-НГ

Назначение

Для герметизации термоуса-

живаемых изделий без нане-

сенного на них клеевого слоя.

Для заполнения значитель-

ных неровностей при монта-

же термоусаживаемых изде-

лий в качестве дополнитель-

ного слоя.

Для применения в конструкциях, предусматривающих нерас-

пространение горения.

Применение

Рекомендуется применять с кабелем, не распространяющим

горение, и трубками термоусаживаемыми, не распространя-

ющими горение, безгалогенными ТТсНГ-HF торговой марки

TDM ELECTRIC (SQ0548-07xx) – стр. 202.

Материалы

Полиамидная смола.

Антипирен на основе гипофосфита натрия с меламиновой

солью.

Конструкция

Лента в рулоне с лайнером, исключающим прилипание слоев

ленты между собой до применения.

Преимущества

Не поддерживает горение – самозатухание в течении 40 секунд.

Высокая адгезия к материалам, применяемым в электротехнике.

Высокая прочность соединения.

Наличие разделительной ленты, которая предотвращает сли-

пание клеевой ленты при хранении и транспортировке.

Удобная упаковка в рулоне по 5 метров.

Структура условного обозначения

ЛКТ-НГ-25

Л – лента

К – клеевая

Т – термоплавкая

НГ – не поддерживающая горение

25 – ширина ленты, мм

Ассортимент

Упаковка


Наименование

Артикул

Длина, м

Ширина, мм

Толщина, не менее, мм

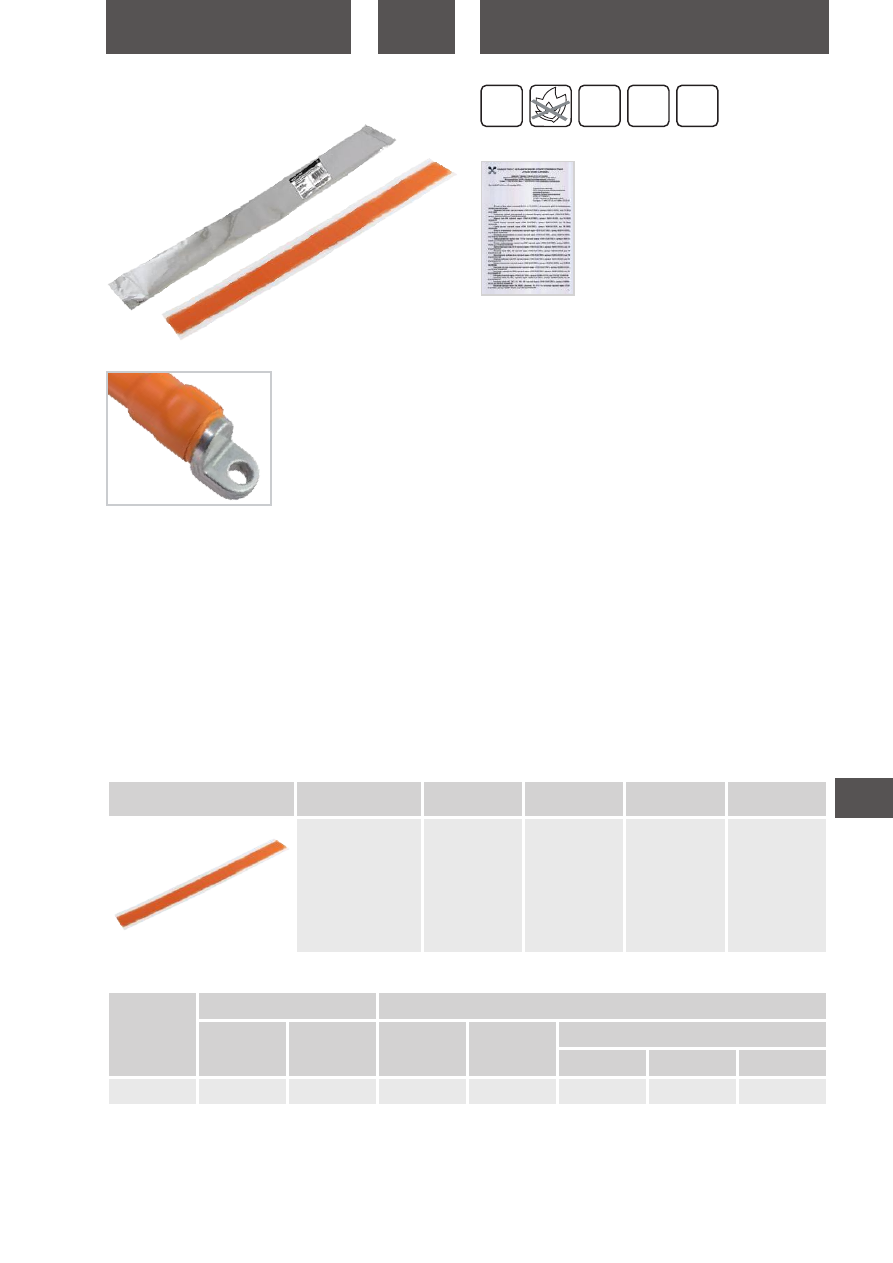

Лента клеевая термоплавкая

не поддерживающая горение

ЛКТ-НГ-25 TDM

SQ0565-0201

0,5

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0565-0201

0,85

150

12,5

420

220

Отказное письмо

гарантия

года

249

ТЕРМОУСАЖИВАЕМЫЕ ИЗДЕЛИЯ, КОМПОНЕНТЫ

И АКСЕССУАРЫ КАБЕЛЬНЫХ МУФТ

ЛЕНТА СИЛИКОНОВАЯ САМОСЛИПАЮЩАЯСЯ,

ИЗОЛИРУЮЩАЯ, НЕ ПОДДЕРЖИВАЮЩАЯ ГОРЕНИЕ

СЕРИИ

ЛССИ-НГ-35

Назначение

Для изоляции и герметизации

электрических соединений мето-

дом «холодной» усадки.

Применение

Изоляция и герметизация соединений кабелей с пластмассо-

вой, бумажной, резиновой и др. изоляцией.

Восстановление изоляции кабелей и проводов.

Изоляции электротехнических изделий, шин на напряжение до

35 кВ включительно.

Антикоррозийная защита и гидроизоляция соединений.

Предупреждение распространения горения.

Рекомендуется применять с кабелем, не распространяющим

горение, и трубками термоусаживаемыми, не распространя-

ющими горение, безгалогенными ТТсНГ-HF торговой марки

TDM ELECTRIC (SQ0548-07xx) – стр. 202.

Материалы

Силиконовая резина, модифицированная потоком быстрых

электронов.

Антипирен на основе декабромдифенилоксида.

Конструкция

Лента в рулоне с лайнером, исключающим прилипание слоев

ленты между собой до применения.

Преимущества

Простота монтажа – намотать ленту на место, которое необхо-

димо изолировать с максимальным натяжением, удаляя лай-

нер. При этом обеспечить перекрытие слоев не менее 50%.

– Количество слоев не нормируется.

Возможность изолировать и герметизировать изделия любой

формы.

Высокие адгезия к материалам, применяемым в электротехнике;

Высокая электрическая прочность – 20 кВ/мм.

Материал не допускает распространение горения.

Надежная герметизация за счет самослипания слоев ленты.

– Время слипания 48 часов при комнатной температуре.

Удобная форма поставки – рулон 5 м.

Структура условного обозначения

ЛССИ-НГ-35

Л – лента

С – силиконовая

С – самослипающая

И – изолирующая

НГ – не распространяющая горение

35 – на напряжение до 35 кВ

Ассортимент

Упаковка


Наименование

Артикул

Длина, м

Ширина, мм

Толщина,

не менее, мм

Лента силиконовая

самослипающаяся, изолирующая,

не поддерживающая горение,

оранжевая ЛССИ-НГ-35-О TDM

SQ0567-0301

0,8

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0567-0301

0,35

15,6

540

130

Отказное письмо

гарантия

года

35 кВ

–60

+250

250

ТЕРМОУСАЖИВАЕМЫЕ ИЗДЕЛИЯ, КОМПОНЕНТЫ

И АКСЕССУАРЫ КАБЕЛЬНЫХ МУФТ

ГЕРМЕТИК КАБЕЛЬНЫЙ, ВОДОНЕПРОНИЦАЕМЫЙ,

СЕРИИ

ГКВ

Назначение

Для герметизации кабелей,

проводов и их жгутов при

изоляции, соединении, ответ-

влении или ремонте с приме-

нением термоусаживаемых

материалов.

Для герметизации термоуса-

живаемых изделий.

Для заполнения значительных неровностей при монтаже тер-

моусаживаемых изделий в качестве дополнительного слоя.

Материал

Бутиловая резина.

Конструкция

Герметик с двух сторон защищен лайнерами, исключающими

прилипание до его применения.

Преимущества

Высокая адгезия к материалам, применяемым в электротехни-

ке.

Не засыхает и не растрескивается.

Высокая электрическая прочность.

Стойкость к агрессивным средам.

Надежная гидроизоляция, герметичность уплотнения.

Стойкость к воздействию ультрафиолетового излучения и кли-

матических условий.

Упакован в пакет из полиэтилена высокого давления с евро-

подвесом и штрихкодом EAN-13, обеспечивающий длительный

срок хранения и удобство реализации в розничных сетях.

Структура условного обозначения

ГКВ

Г – герметик

К – кабельный

В – водонепроницаемый

Сравнительная таблица аналогов по сериям

Ассортимент

Упаковка


Наименование

Артикул

Длина, мм

Ширина, мм

Толщина,

не менее, мм

Герметик кабельный

водонепроницаемый,

40.0х2,0 мм, 1 метр

ГКВ TDM

SQ0547-0001

1000

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0547-0001

0,1

8,2

400

235

Отказное письмо

гарантия

года

35 кВ

TDM ELECTRIC

КВТ/Техэлектро

ГКВ

КГ

251

ТЕРМОУСАЖИВАЕМЫЕ ИЗДЕЛИЯ, КОМПОНЕНТЫ

И АКСЕССУАРЫ КАБЕЛЬНЫХ МУФТ

ГЕРМЕТИК КАБЕЛЬНЫЙ, ВОДОНЕПРОНИЦАЕМЫЙ,

НЕ РАСПРОСТРАНЯЮЩИЙ ГОРЕНИЕ СЕРИИ

ГКВ-НГ

Назначение

Для герметизации кабелей,

проводов и их жгутов при

изоляции, соединении, ответ-

влении или ремонте с приме-

нением термоусаживаемых

материалов, не распростра-

няющих горение.

Для герметизации термоуса-

живаемых изделий.

Для заполнения значительных неровностей при монтаже тер-

моусаживаемых изделий в качестве дополнительного слоя.

Для применения в конструкциях предусматривающих не рас-

пространение горения.

Применение

Рекомендуется применять с трубками термоусаживаемыми,

нераспространяющими горение, безгалогенными ТТсНГ-HF

торговой марки TDM ELECTRIC (SQ0548-07xx) – стр. 202.

Материалы

Бутиловая резина.

Антипирен на основе триоксида сурьмы.

Конструкция

Герметик с двух сторон защищен лайнерами, исключающими

прилипание до его применения.

Преимущества

Не распространяет горение.

Пониженное газо- дымовыделение.

Высокая адгезия к материалам, применяемым в электротехнике.

Не засыхает и не растрескивается.

Высокая электрическая прочность.

Стойкость к агрессивным средам.

Надежная гидроизоляция, герметичность уплотнения.

Стойкость к воздействию ультрафиолетового излучения и кли-

матических условий.

Может применяться при монтаже концевых и соединительных

муфт не распространяющих горение.

Герметичная упаковка, обеспечивающая длительный срок хра-

нения.

Структура условного обозначения

ГКВ-НГ

Г – герметик

К – кабельный

В – водонепроницаемый

НГ – не распростроняющий горение

Ассортимент

Упаковка


Наименование

Артикул

Длина, мм

Ширина, мм

Толщина,

не менее, мм

Герметик кабельный

водонепроницаемый

не распространяющий

горение ГКВ-НГ TDM

SQ0547-0201

360

20,0÷30,0

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0547-0201

0,185

250

12,5

400

200

Отказное письмо

гарантия

года

35 кВ

–55

+125

252

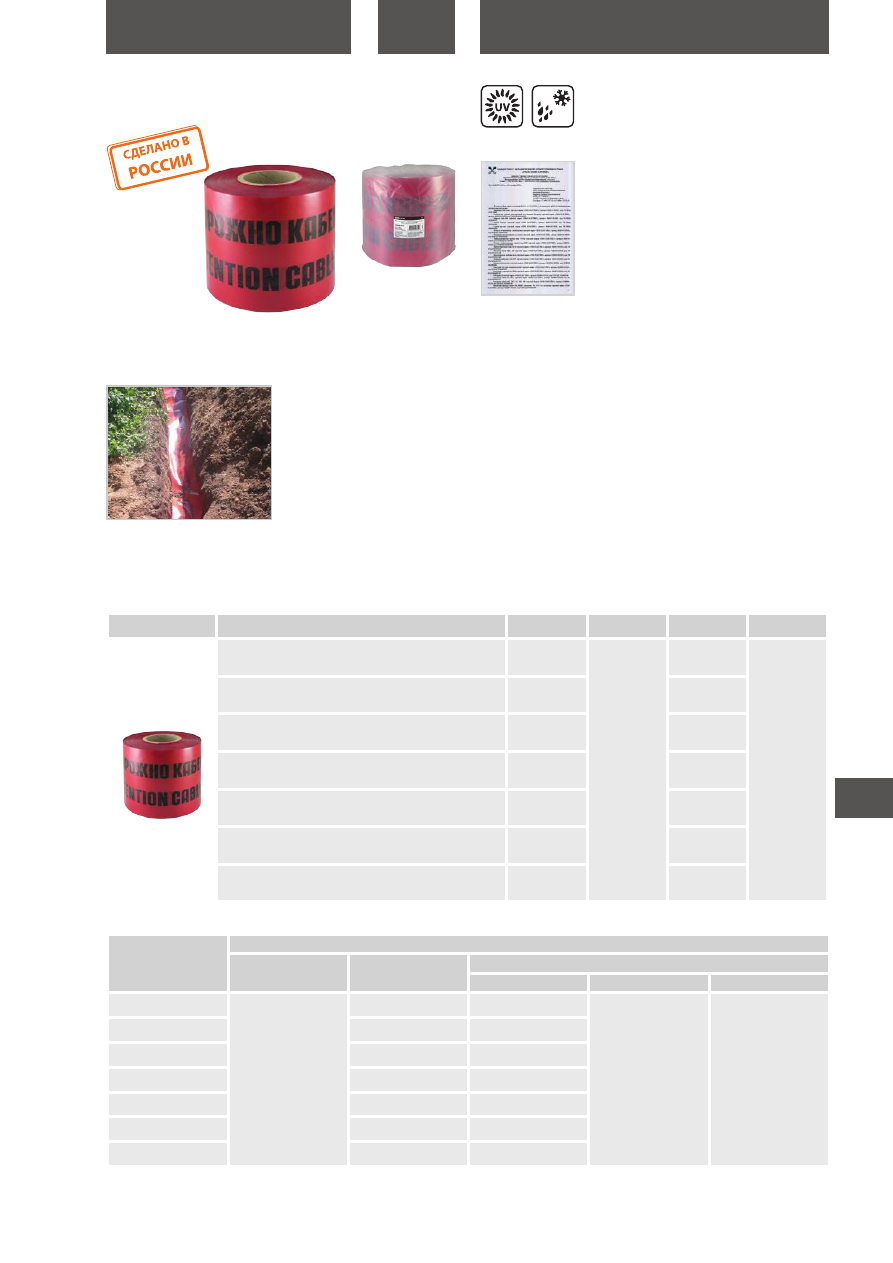

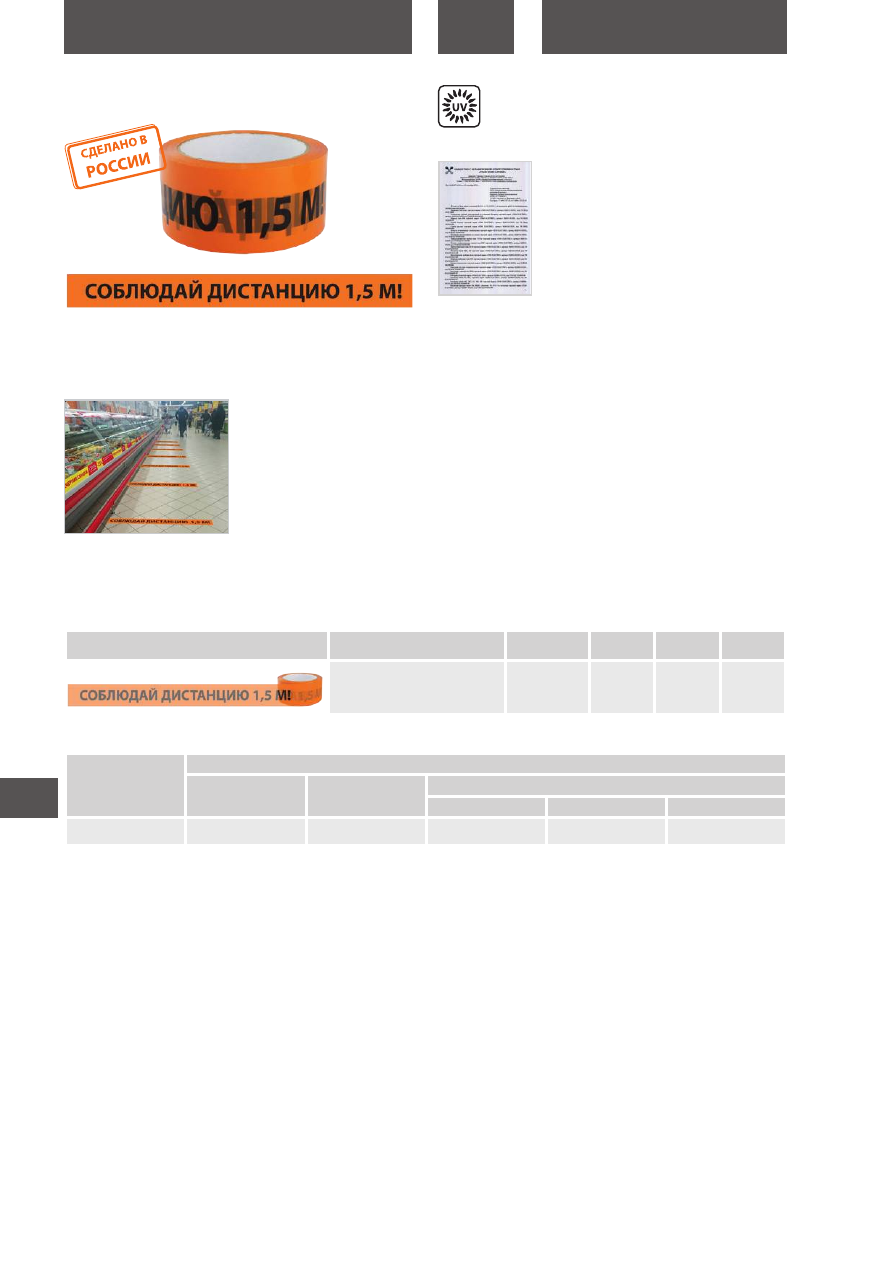

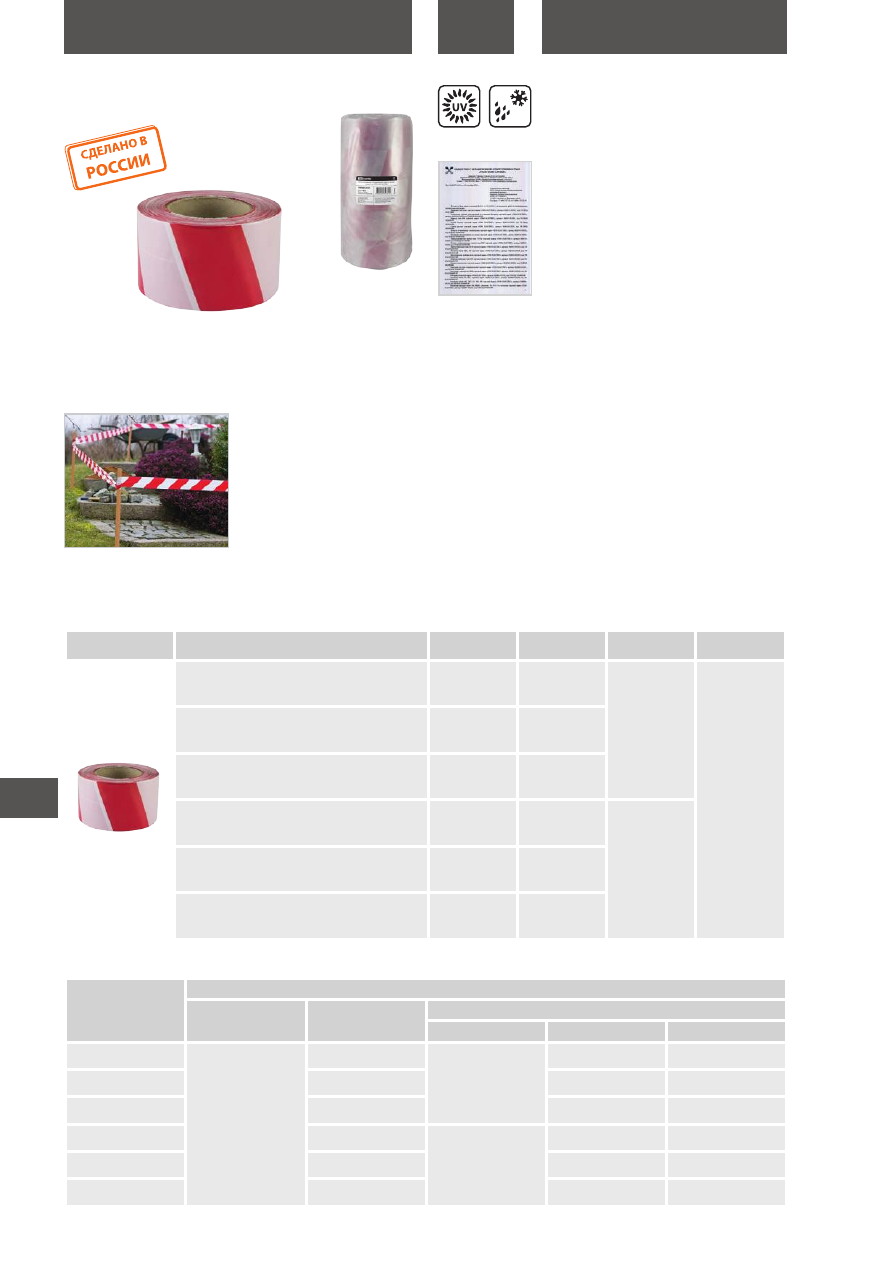

СРЕДСТВА ИДЕНТИФИКАЦИИ КАБЕЛЬНЫХ

ЛИНИЙ И ОГРАЖДЕНИЯ

ЛЕНТЫ СИГНАЛЬНЫЕ ОГРАДИТЕЛЬНЫЕ СЕРИИ

ЛСО

Отказное письмо

Назначение

Для разметки и ограждения мест дорожных, строительных и

электромонтажных работ, ДТП, рабочих зон, прочих аварийных

и опасных зон.

Применение

Для обеспечения безопасности

при проведении ремонтно-стро-

ительных и аварийных работ, а

также для ограничения прохода

людей в опасные зоны.

Материал

Полиэтилен высокого давления.

Преимущества

Влагостойкость.

Низкая цена.

Прочность на растяжение и разрыв.

Быстрая установка ограждения.

Снижение травматизма и предупреждение технических аварий.

Упаковка со стикером и штрихкодом EAN-13.

Структура условного обозначения

ЛСО-50х100

Л – лента

С – сигнальная

О – оградительная

50 – ширина ленты, мм

100 – длина ленты, м

Упаковка


Наименование

Артикул

Длина, м

Ширина, мм

Толщина, мкм

Лента сигнальная, оградительная, красно-белая

(упак. 5 шт.) ЛСО-50х100 TDM

SQ0560-0101

100

Лента сигнальная, оградительная, красно-белая

(упак. 5 шт.) ЛСО-50х200 TDM

SQ0560-0102

200

Лента сигнальная, оградительная, красно-белая

(упак. 5 шт.) ЛСО-50х250 TDM

SQ0560-0103

250

Лента сигнальная, оградительная, красно-белая

(упак. 5 шт.) ЛСО-75х100 TDM

SQ0560-0104

100

Лента сигнальная, оградительная, красно-белая

(упак. 5 шт.) ЛСО-75х200 TDM

SQ0560-0105

200

Лента сигнальная, оградительная, красно-белая

(упак. 5 шт.) ЛСО-75х250 TDM

SQ0560-0106

250

Ассортимент

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0560-0101

1,2

255

115

SQ0560-0102

2,0

130

SQ0560-0103

2,3

140

SQ0560-0104

1,8

450

115

SQ0560-0105

3,0

130

SQ0560-0106

3,9

140

253

СРЕДСТВА ИДЕНТИФИКАЦИИ КАБЕЛЬНЫХ

ЛИНИЙ И ОГРАЖДЕНИЯ

ЛЕНТЫ СИГНАЛЬНЫЕ «ОСТОРОЖНО КАБЕЛЬ»

СЕРИИ

ЛСК

Отказное письмо

Назначение

Для обозначения места прокладки кабеля и его защиты.

Применение

Сигнальные ленты приме-

няются для обозначения и

защиты кабельных линий на

напряжение до 20 кВ. Ленты

укладываются в траншеях над

кабелями на расстоянии 250

мм от их наружных покровов.

Являются экономичной заме-

ной используемых для этих

целей кирпичей и полимер-

но-песчаных плит.

Материал

Полиэтилен высокого давления.

Преимущества

Повышенная прочность на растяжение и разрыв.

Влагостойкость.

Долговечность.

Низкая цена.

Быстрая укладка.

Упаковка со стикером и штрихкодом EAN-13.

Структура условного обозначения

ЛСК-250х100

Л – лента

С – сигнальная

К – кабельная – для обозначения мест прокладки кабеля

250 – ширина ленты, мм

100 – длина ленты, м

Ассортимент


Наименование

Артикул

Длина, м

Ширина, мм

Толщина, мкм

Лента сигнальная "Осторожно кабель" ЛСК-250х100 TDM

SQ0560-0202

100

250

180

Лента сигнальная "Осторожно кабель" ЛСК-300х100 TDM

SQ0560-0203

300

Лента сигнальная "Осторожно кабель" ЛСК-450х100 TDM

SQ0560-0204

450

Лента сигнальная "Осторожно кабель" ЛСК-600х100 TDM

SQ0560-0205

600

Лента сигнальная "Осторожно кабель" ЛСК-750х100 TDM

SQ0560-0206

750

Лента сигнальная "Осторожно кабель" ЛСК-900х100 TDM

SQ0560-0207

900

Лента сигнальная "Осторожно кабель" ЛСК-150х100 TDM

SQ0560-0208

150

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0560-0202

5,2

250

195

SQ0560-0203

6,0

300

SQ0560-0204

9,3

450

SQ0560-0205

12,4

600

SQ0560-0206

15,5

750

SQ0560-0207

16,0

900

SQ0560-0208

3,0

150

254

СРЕДСТВА ИДЕНТИФИКАЦИИ КАБЕЛЬНЫХ

ЛИНИЙ И ОГРАЖДЕНИЯ

ЛЕНТА СИГНАЛЬНАЯ, САМОКЛЕЯЩАЯСЯ

"СОБЛЮДАЙ ДИСТАНЦИЮ 1,5 М!"

ЛСД

-48Х66

Отказное письмо

Назначение

Для нанесения специальной разметки обозначающей социаль-

ную дистанцию..

Применение

Для маркировки социальной

дистанции в магазинах, аптеках

и других общественных учреж-

дениях.

Материал

Полимерная лента с нанесенным на внутреннюю сторону акри-

ловым клеем.

Преимущества

Простота нанесения маркировки.

Хорошая адгезия к любой гладкой поверхности.

Оптимальный размер рулона – 66 м.

Возможность оперативного обновления нарушенной марки-

ровки.

Низкая цена.

Упаковка со стикером и штрихкодом EAN-13.

Структура условного обозначения

ЛСДк-48-66

Л – лента;

С – сигнальная;

Д – «Соблюдай дистанцию»;

К – самоклеящаяся;

48 – ширина ленты, мм;

66 – длина ленты, м.

Упаковка


Наименование

Артикул

Длина, м

Ширина, мм

Толщина,

мкм

Лента сигнальная, самоклеящаяся

"Соблюдай дистанцию 1,5 м!"

ЛСДк-48х66 TDM

SQ0560-0301

Ассортимент

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0560-0301

6,10

230

305

320

255

СРЕДСТВА ИДЕНТИФИКАЦИИ КАБЕЛЬНЫХ

ЛИНИЙ И ОГРАЖДЕНИЯ

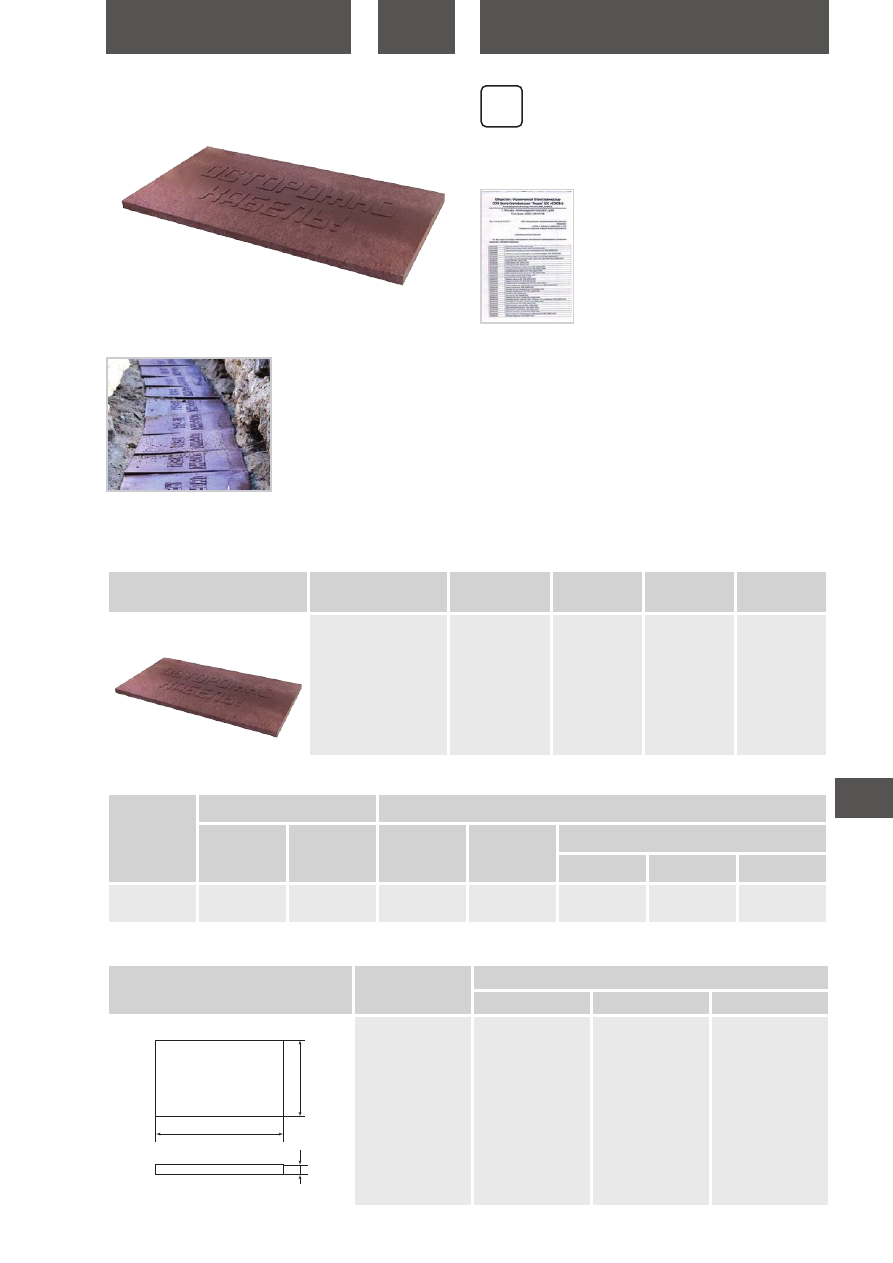

ПЛИТКИ ЗАКРЫТИЯ КАБЕЛЯ СЕРИИ

ПЗК

Назначение

Для сигнализации и механи-

ческой защиты электрических

кабелей, проложенных в грунте,

работающих под напряжением

до 35 кВ.

Применение

Для защиты коммуникации от механических воздействий.

Для предупреждения о возможности поражения электриче-

ским током рабочих строительно-монтаж ных организаций при

проведении работ в непосредственной близости к кабельным

линиям.

Материал

Полимер-песчаная смесь.

Преимущества

Низкая цена.

Заменяет четыре кирпича при защите кабеля.

Не подвержены разрушению – срок службы 50 лет.

Возможно повторное использование, так как плитка не колется

и не ломается.

Ассортимент

Упаковка


Наименование

Артикул

Длина, мм

Ширина, мм

Толщина,

не менее, мм

Плитка закрытия кабеля

"Осторожно кабель" ПЗК

24*48 TDM

SQ0578-0001

240

480

Артикул

Индивидуальная упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0578-0001

1,00

5,00

240

480

Отказное письмо

Чертеж

Артикул

Размер, мм

W, не менее

ОСТОРОЖНО

КАБЕЛЬ!

SQ0578-0001

240

480

Габаритные размеры

гарантия

лет

256

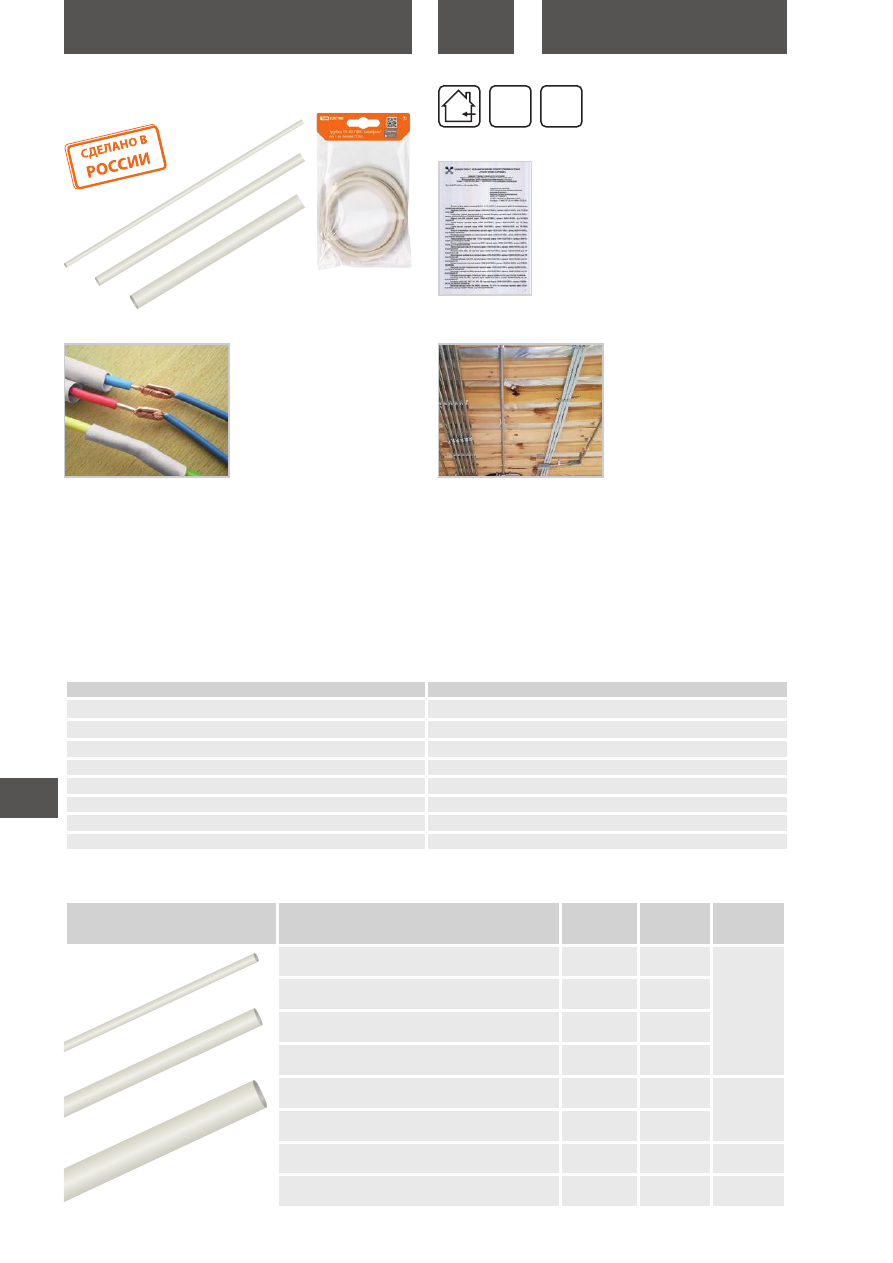

ТРУБКИ КЕМБРИК

ТРУБКА

ТВ-40

ПВХ "КЕМБРИК"

Отказное письмо

Назначение

Электроизоляция окончаний

токоведущих жил кабелей и

проводов.

Маркировка проводов.

Защита электрических прово-

дов, имеющих разные формы

и сечение;

Предохранение болтовых и

других соединений от корро-

зии;

Повышение защитных качеств

деталей в распределительных

устройствах;

В качестве дополнительной

изоляции в элементах обору-

дования электроподстанций.

Применение

Жилые помещения (дома,

квартиры и т. д.).

Объекты коммерческой не

движимости (офисы, торго-

вые центры и т. д.).

Инфраструктурные объекты

(больницы, школы и т. д.).

Материал

Самозатухающий ПВХ (поливинилхлорид).

Преимущества

Защита клемм от влаги;

Дополнительная изоляция отдельных проводов и жил кабеля;

Надёжная фиксацию соединений;

Защита от случайных касаний токоведущих частей монтажных

схем электроприборов;

Эстетичность монтажа проводки.

Не поддерживает горение и не выделяет отравляющих веществ.


Наименование

Артикул

Внутренний

диаметр, мм

Толщина

стенки

Трубка ТВ-40 ПВХ 4мм "кембрик" по 1 м, белая TDM

SQ0585-0004

4 ± 0,25

0,6 ± 0,1

Трубка ТВ-40 ПВХ 5мм "кембрик" по 1 м, белая TDM

SQ0585-0005

5 ± 0,25

Трубка ТВ-40 ПВХ 6мм "кембрик" по 1 м, белая TDM

SQ0585-0006

6 ± 0,3

Трубка ТВ-40 ПВХ 8мм "кембрик" по 1 м, белая TDM

SQ0585-0008

8 ± 0,5

Трубка ТВ-40 ПВХ 10мм "кембрик" по 1 м, белая TDM

SQ0585-0010

10 ± 0,5

0,7 ± 0,1

Трубка ТВ-40 ПВХ 12мм "кембрик" по 1 м, белая TDM

SQ0585-0012

12 ± 0,5

Трубка ТВ-40 ПВХ 16мм "кембрик" по 1 м, белая TDM

SQ0585-0016

14 ± 0,8

0,9 ± 0,1

Трубка ТВ-40 ПВХ 20мм "кембрик" по 1 м, белая TDM

SQ0585-0020

20 ± 1

1,15 ± 0,1

Ассортимент

+70

–40

гарантия

год

Технические характеристики

Наименование параметра

Значение

Температура эксплуатации, ℃

от -40 до +70

Материал

самозатухаущий ПВХ (поливинилхлорид)

Удельное объемное электрическое сопротивление, Ом*см

1х10^12

Электрическая прочность не менее, кВ/мм

15,8

Прочность при растяжении не менее, кгс/см2

170

Относительное удлинение при разрыве, %

220

Гарантийный срок службы, лет

Срок службы, лет

не ограничен

257

ТРУБКИ КЕМБРИК

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0585-0004

0,334

350

5,00

300

650

350

SQ0585-0005

0,406

6,00

SQ0585-0006

0,460

6,50

SQ0585-0008

0,598

325

8,00

SQ0585-0010

0,906

300

10,00

SQ0585-0012

0,860

240

9,50

SQ0585-0016

0,674

100

7,00

350

250

SQ0585-0020

0,108

1,078

100

11,00

350

TDM ELECTRIC: системы для прокладки кабеля. Каталог продукции (2022 год) - часть 16
