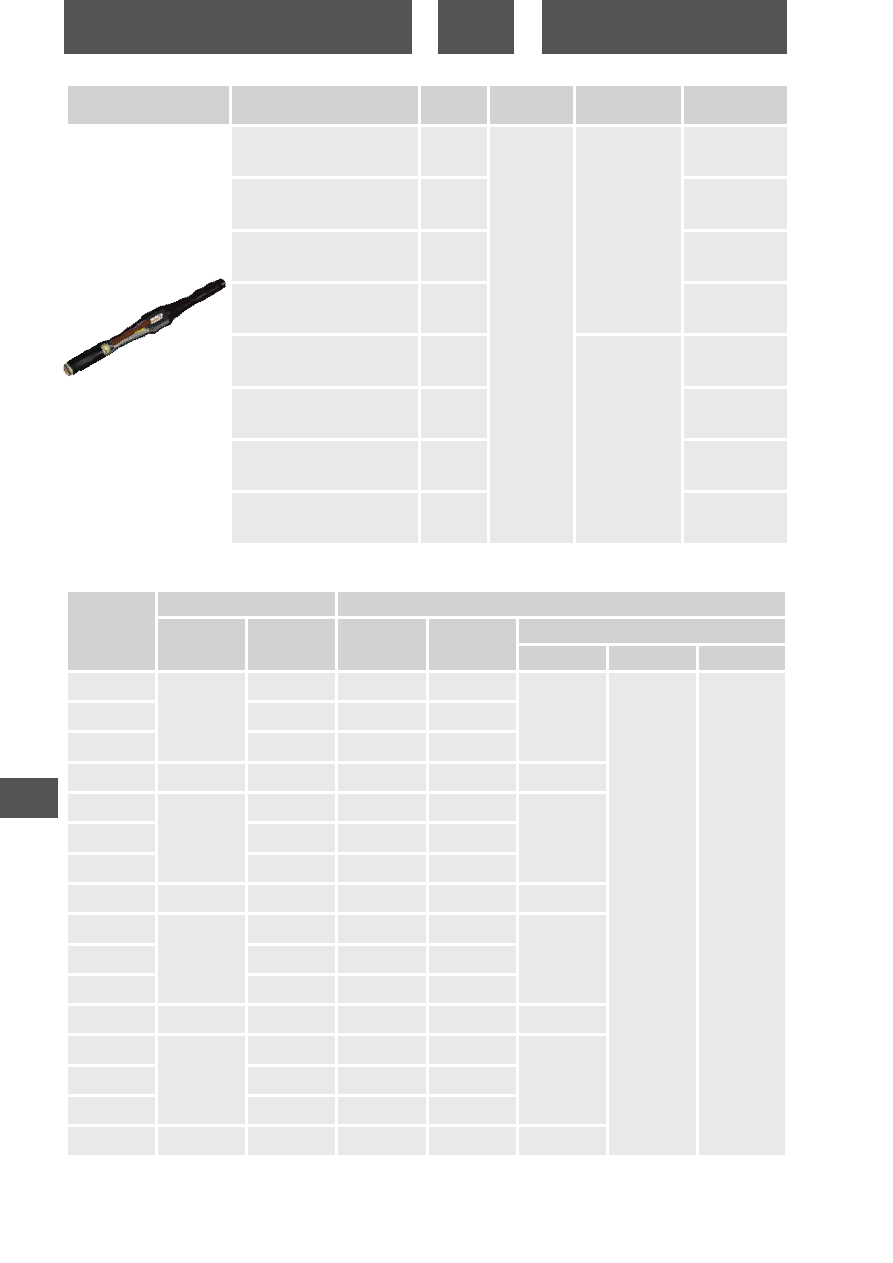

МУФТЫ КАБЕЛЬНЫЕ

Упаковка

Артикул

Индивидуальная упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0557-4005

1

0,84

4

2,95

820

145

125

SQ0557-4006

1,15

3

3

SQ0557-4007

1,3

2

2,14

SQ0557-4008

-

-

1

1,89

900

SQ0557-4009

1

0,97

4

3,47

820

SQ0557-4010

1,4

3

3,6

SQ0557-4011

1,5

2

2,47

SQ0557-4012

-

-

1

2,16

900

SQ0557-2005

1

0,70

4

2,80

820

SQ0557-2006

0,80

3

2,50

SQ0557-2007

0,85

2

1,70

SQ0557-2008

-

-

1

0,90

900

SQ0557-2009

1

0,80

4

3,20

820

SQ0557-2010

1,00

3

3,00

SQ0557-2011

1,10

2

2,20

SQ0557-2012

-

-

1

1,40

900


Наименование

Артикул

Рабочее

напряжение, кВ

Количество жил в

кабеле, для которого

предназначена

Диапазон сечения

кабеля, для которого

предназначена, мм2

Муфта кабельная термоусаживаемая

соединительная 10-25 кв.мм, 1кВ, ПВХ/

СПЭ с броней, без гильз 4ПСтБ1-10/25-

БГ TDM

SQ0557-2005

1

4

10-25

Муфта кабельная термоусаживаемая

соединительная 25-50 кв.мм, 1кВ, ПВХ/

СПЭ с броней, без гильз 4ПСтБ1-25/50-

БГ TDM

SQ0557-2006

25-50

Муфта кабельная термоусаживаемая

соединительная 70-120 кв.мм, 1кВ,

ПВХ/СПЭ с броней, без гильз 4ПСтБ1-

70/120-БГ TDMM

SQ0557-2007

70-120

Муфта кабельная термоусаживаемая

соединительная 150-240 кв.мм, 1кВ,

ПВХ/СПЭ с броней, без гильз 4ПСтБ1-

150/240-БГ TDM

SQ0557-2008

150-240

Муфта кабельная термоусаживаемая

соединительная 10-25 кв.мм, 1кВ, ПВХ/

СПЭ с броней, без гильз 5ПСтБ1-10/25-

БГ TDM

SQ0557-2009

5

10-25

Муфта кабельная термоусаживаемая

соединительная 25-50 кв.мм, 1кВ, ПВХ/

СПЭ с броней, без гильз 5ПСтБ1-25/50-

БГ TDM

SQ0557-2010

25-50

Муфта кабельная термоусаживаемая

соединительная 70-120 кв.мм, 1кВ,

ПВХ/СПЭ с броней, без гильз 5ПСтБ1-

70/120-БГ TDM

SQ0557-2011

70-120

Муфта кабельная термоусаживаемая

соединительная 150-240 кв.мм, 1кВ,

ПВХ/СПЭ с броней, без гильз 5ПСтБ1-

150/240-БГ TDM

SQ0557-2012

150-240

195

15

195

МУФТЫ КАБЕЛЬНЫЕ

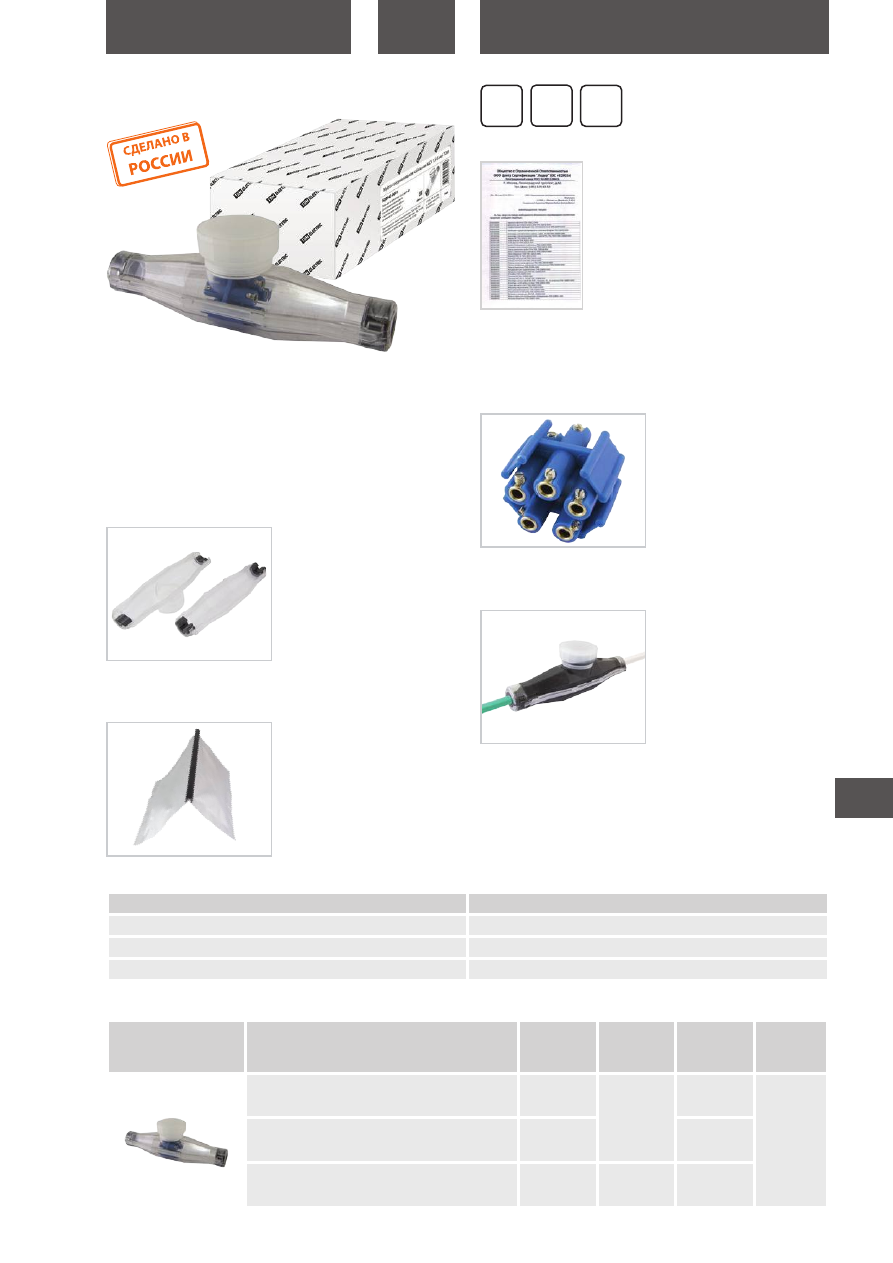

МУФТЫ СОЕДИНИТЕЛЬНЫЕ КАБЕЛЬНЫЕ

СЕРИИ

МСК

Назначение

   Для соединения алюминиевых и медных силовых кабелей с

пластмассовой и резиновой изоляцией на напряжение до 1 кВ.

Применение

   Соединительные муфты разработаны для 3-, 4-, 5-жильных

кабелей с пластмассовой и резиновой изоляцией без брони

сечением до 25 мм

2

 типов ВВГ, АВВГ, ПВГ, АПВГ,  КГ, КГхл или их

аналогов.

Конструкция

Корпус муфты – ударопрочный.

Состоит из двух половин с защел-

ками, изготовленных из прозрач-

ного поликарбоната с полимер-

ными уплотнениями по краям.

   Корпус легко и быстро монтируется без необходимости коррек-

тировки по диаметру кабеля, а изолированный блок механиче-

ских соединителей позволяет легко и быстро соединить жилы.

   Муфты применяются для кабелей диаметром от 13 до 30 мм.

Мастика поставляется в двухка-

мерном пакете.

Материалы

   Корпус муфты – прозрачный поликарбонат с полимерными

уплотнениями по краям.

   Корпус соединителя – высо-

кокачественная пластмасса.

   Гильзы в соединителе –

латунь с электролитическим

лужением.

   Изолирующий и герметизирующий материал – гидрокарбонат-

ная мастика.

Преимущества

2-компонентный изолирующий

и герметизирующий материал

на основе гидрокарбонатной

мастики:

   Обладает великолепными

изолирующими свойствами.

   Является гидрофобным

материалом и обеспечивает

прекрасную защиту от кор-

розии.

   Наличие в комплекте блока соединительных гильз объеди-

ненных в пластмассовом корпусе.

   Может применяться при низких температурах.

   Не требует соблюдения каких-либо специальных мер безопас-

ности.

Наименование параметра

Значение

Рабочее напряжение, не более, кВ

1

Максимальное количество жил кабеля

5

Максимальное сечение жил кабеля, мм

2

25

Технические характеристики


Наименование

Артикул

Максимальное

количество

соединений

жил кабелей

Диапазон

сечений жил

соединяемых

кабелей, мм

2

Минимальная

норма

отгрузки, шт.

Муфта соединительная кабельная МСК 1,5-6 мм

2

 TDM

SQ0543-0001

5

1,5–6

1

Муфта соединительная кабельная МСК 6-16 мм

2

 TDM

SQ0543-0002

6–16

Муфта соединительная кабельная МСК 16-25 мм

2

 TDM

SQ0543-0003

4

16–25

Ассортимент

IP68

Отказное письмо

гарантия

3

  года

1 кВ

196

15

196

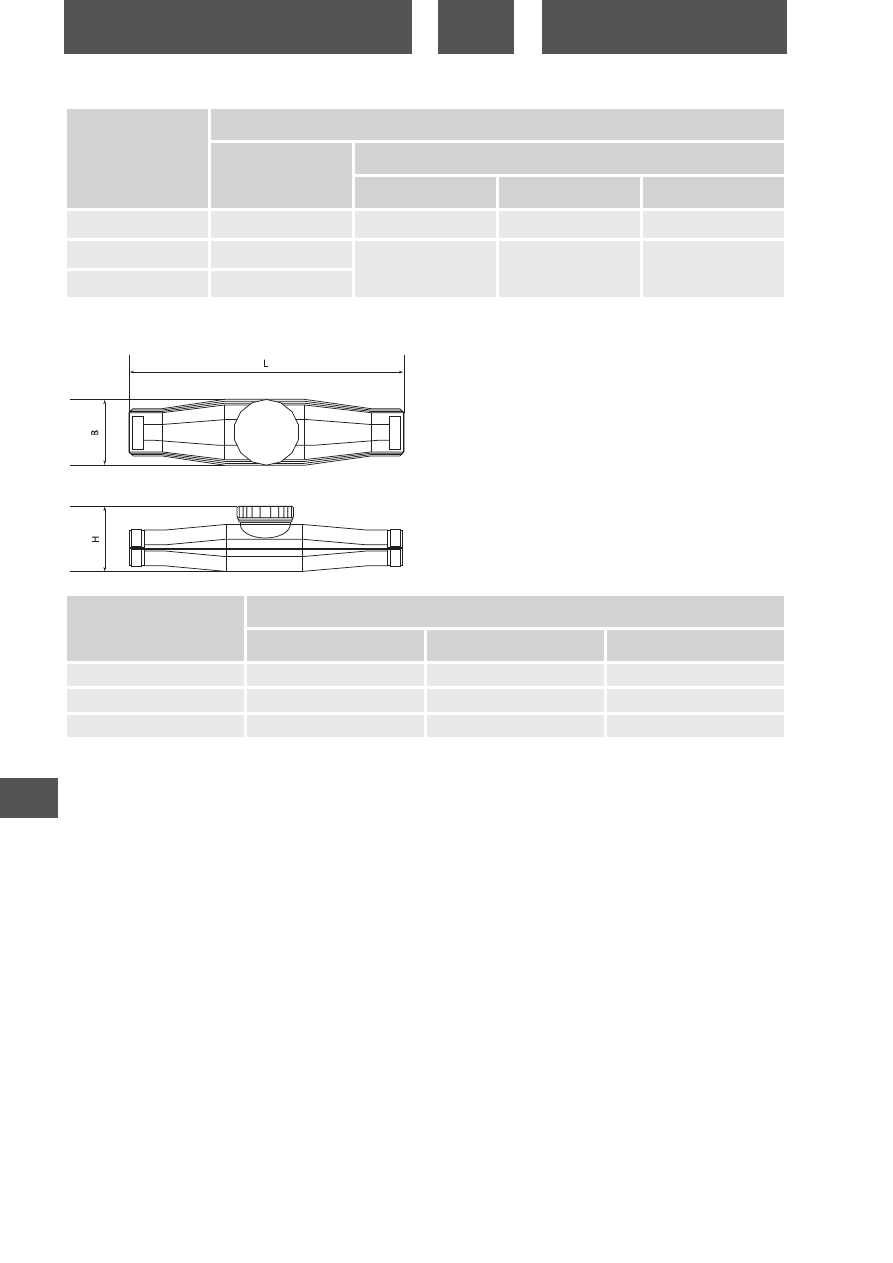

МУФТЫ КАБЕЛЬНЫЕ

Артикул

Индивидуальная упаковка

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0543-0001

0,55

230

140

90

SQ0543-0002

0,9

260

200

95

SQ0543-0003

0,95

Артикул

Габаритные размеры, мм

Длина (L)

Ширина (B)

Высота (H)

SQ0543-0001

220

60

75

SQ0543-0002

230

65

85

SQ0543-0003

270

80

90

Упаковка

Габаритные размеры

197

15

197

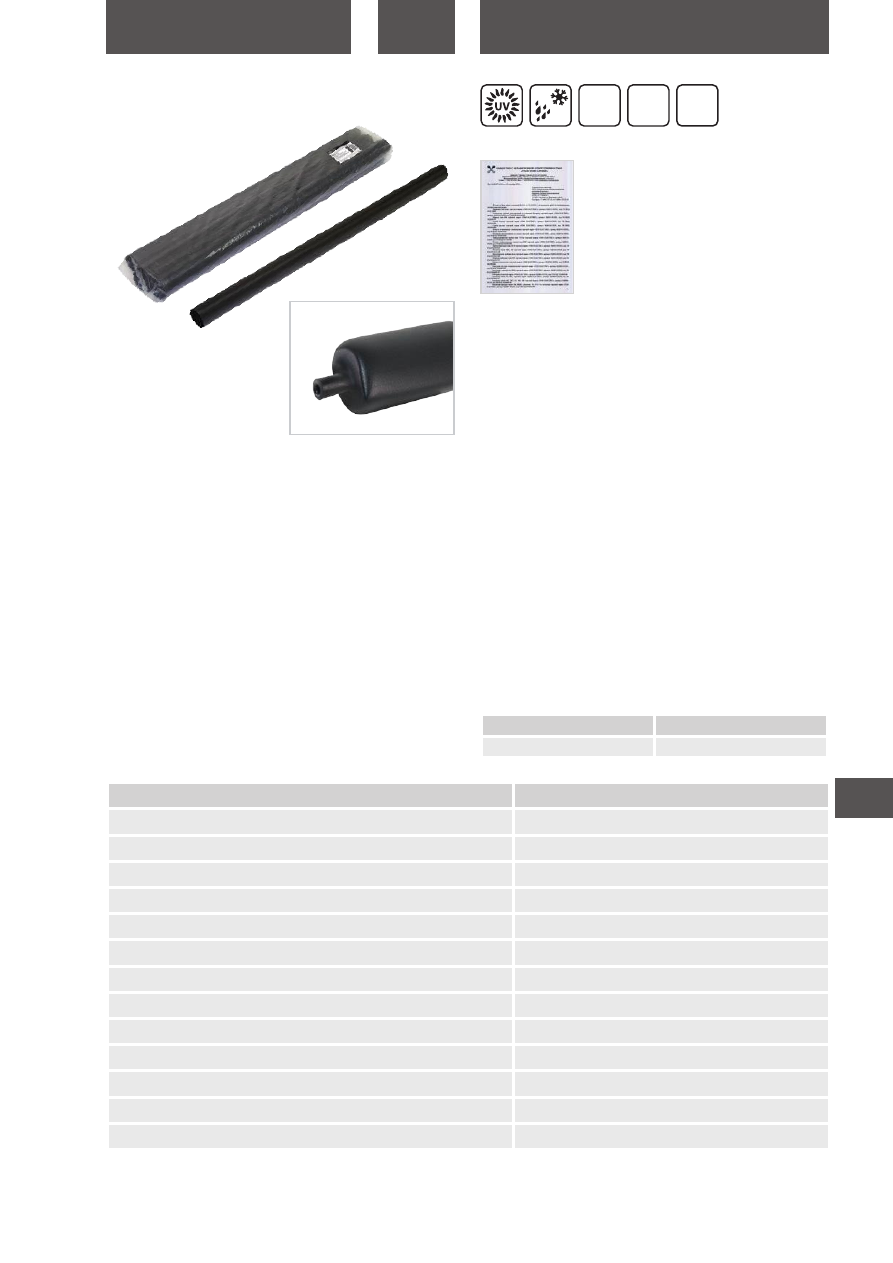

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ

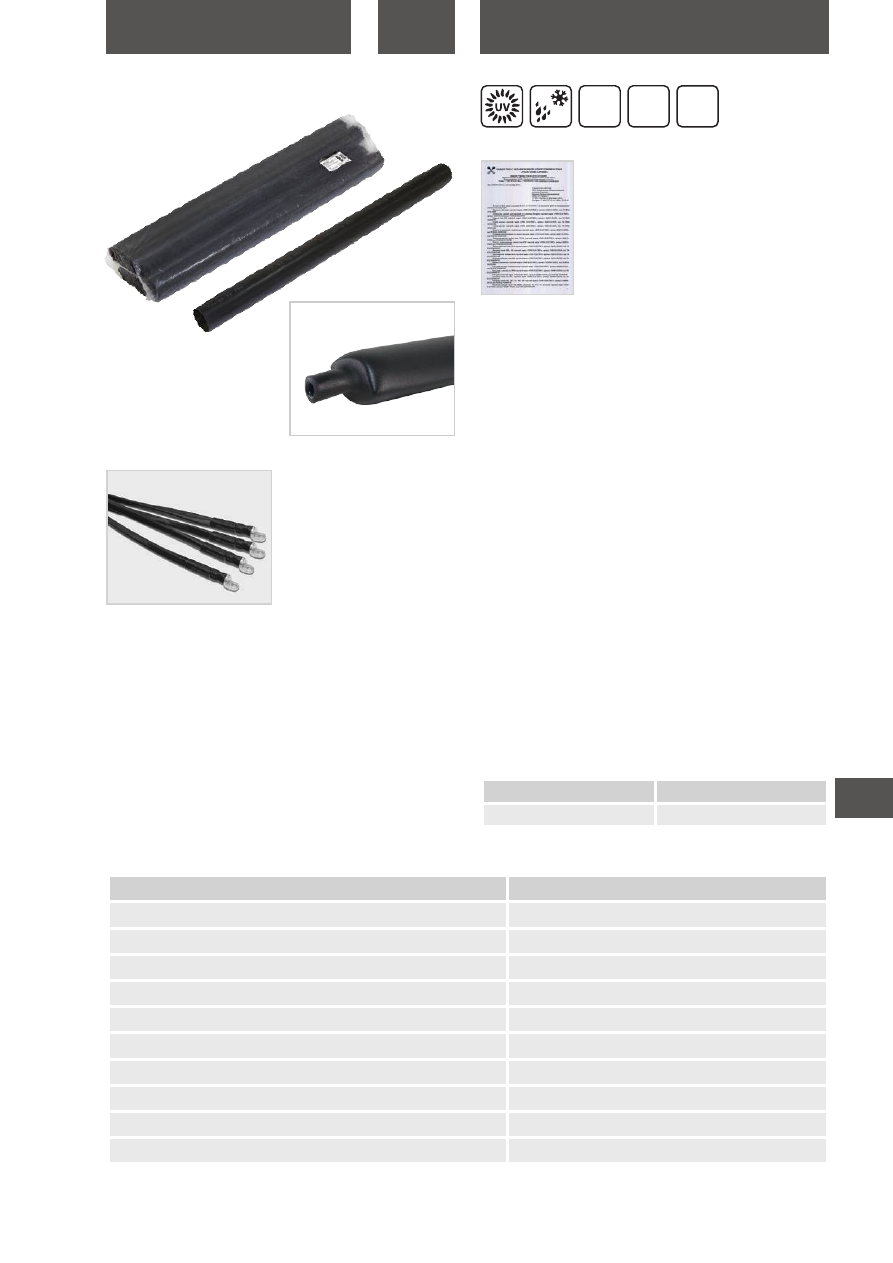

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ ТОЛСТОСТЕННЫЕ

С КЛЕЕВЫМ СЛОЕМ СЕРИИ

ТТтк

Назначение

Для обеспечения электриче-

ской изоляции, герметизации и

защиты от коррозии контактных

соединений в электроэнергетике

и телекоммуникациях.

Применение

   Для восстановления и ремонта изоляции поврежденных про-

водов и кабелей.

   Для защиты оборудования от неблагоприятных условий среды,

высоких температур, химически агрессивных агентов.

   Для защиты оборудования и трубопроводов от коррозии и для

герметизации соединений.

   В составе термоусаживаемых кабельных муфт (в качестве элек-

троизоляции, механической защиты).

Материалы

   Полиолефин, модифицированный потоком быстрых электронов.

   Клеевой слой – этилен винилацетат.

Конструкция

   На внутреннюю поверхность трубок нанесен клеевый слой.

Преимущества

   Высокие изоляционные свойства.

   Устойчивость к ультрафиолетовому излучению и погодным

условиям.

   Стойкость к абразивному истиранию.

   Высокая прочность на растяжение и разрыв.

   Толщина стенок после полной усадки от 3,8 до 4,5 мм.

   Устойчивость к воздействию агрессивной среды.

   Коэффициент усадки 4÷3,5:1.

   По всей внутренней поверхности трубок нанесен слой термо-

плавкого клея методом соэкструзии.

   Удобная форма поставки нарезкой по 1,2 м.

Структура условного обозначения

ТТтк-45/12

   Т – трубка

   Т – термоусаживаемая

   т – толстостенная

   к – с клеевым слоем

   45 – внутренний диаметр до усадки, мм

   12 – внутренний диаметр после полной усадки, мм

Сравнительная таблица аналогов по сериям

Технические характеристики

Наименование параметра

Значение

Предел прочности при растяжении (150˚С, 168 часов)

≥200%

Предельное удлинение после усадки (ASTM D2671)

от 0 до -10%

Удельный вес (ASTM D763) г/см3

1,05 ± 0,05

Электрическая прочность (IEC 243), кВ/мм

≥ 20

Объемное удельное сопротивление (IEC 93) Ом∙см

≥ 10

12

Цвет

черный

Минимальная температура усадки, ˚С

120

Рабочая температура, ˚С

от -55 до +125

Наличие клеевого слоя на внутренней поверхности

да

Подавление горения

нет

TDM ELECTRIC

КВТ/Техэлектро

ТТтк

НТТК

–55

0

C

+125

0

C

гарантия

3

года

35 кВ

Отказное письмо

198

15

198

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ

Ассортимент


Наименование

Артикул

Длина, м

Внутренний диаметр, мм

Толщина стенки

после полной

усадки, мм

До усадки

После полной

усадки

Трубка термоусаживаемая

толстостенная с клеевым слоем,

длиной 1,2 м ТТтк-33/8 TDM

SQ0548-0201

1,2

33

8

3,2

Трубка термоусаживаемая

толстостенная с клеевым слоем,

длиной 1,2 м ТТтк-45/12 TDM

SQ0548-0202

45

12

3,6

Трубка термоусаживаемая

толстостенная с клеевым слоем,

длиной 1,2 м ТТтк-55/16 TDM

SQ0548-0203

55

16

3,8

Трубка термоусаживаемая

толстостенная с клеевым слоем,

длиной 1,2 м ТТтк-65/19 TDM

SQ0548-0204

65

19

Трубка термоусаживаемая

толстостенная с клеевым слоем,

длиной 1,2 м ТТтк-85/25 TDM

SQ0548-0205

85

25

Трубка термоусаживаемая

толстостенная с клеевым слоем,

длиной 1,2 м ТТтк-105/29 TDM

SQ0548-0206

105

29

Трубка термоусаживаемая

толстостенная с клеевым слоем,

длиной 1,2 м ТТтк-130/36 TDM

SQ0548-0207

130

36

4,1

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0548-0201

5

1,42

50

15

1270

280

280

SQ0548-0202

1,65

40

14

SQ0548-0203

2,057

35

15,4

1270

380

380

SQ0548-0204

2,433

30

15,6

SQ0548-0205

3

25

16

SQ0548-0206

2

1,5

20

SQ0548-0207

1,775

16

15,2

199

15

199

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ ТОЛСТОСТЕННЫЕ

С КЛЕЕВЫМ СЛОЕМ СЕРИИ

ТТтк (

6:1)

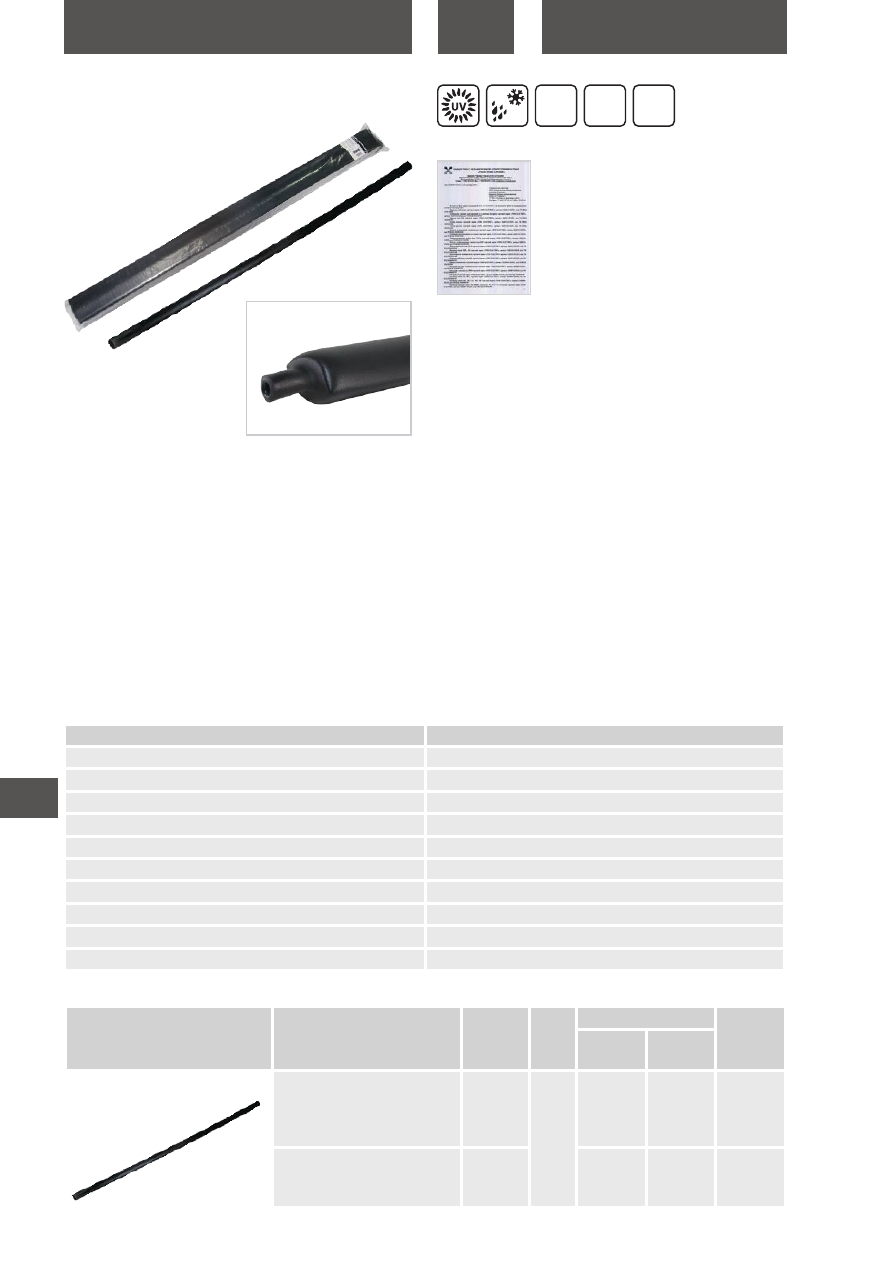

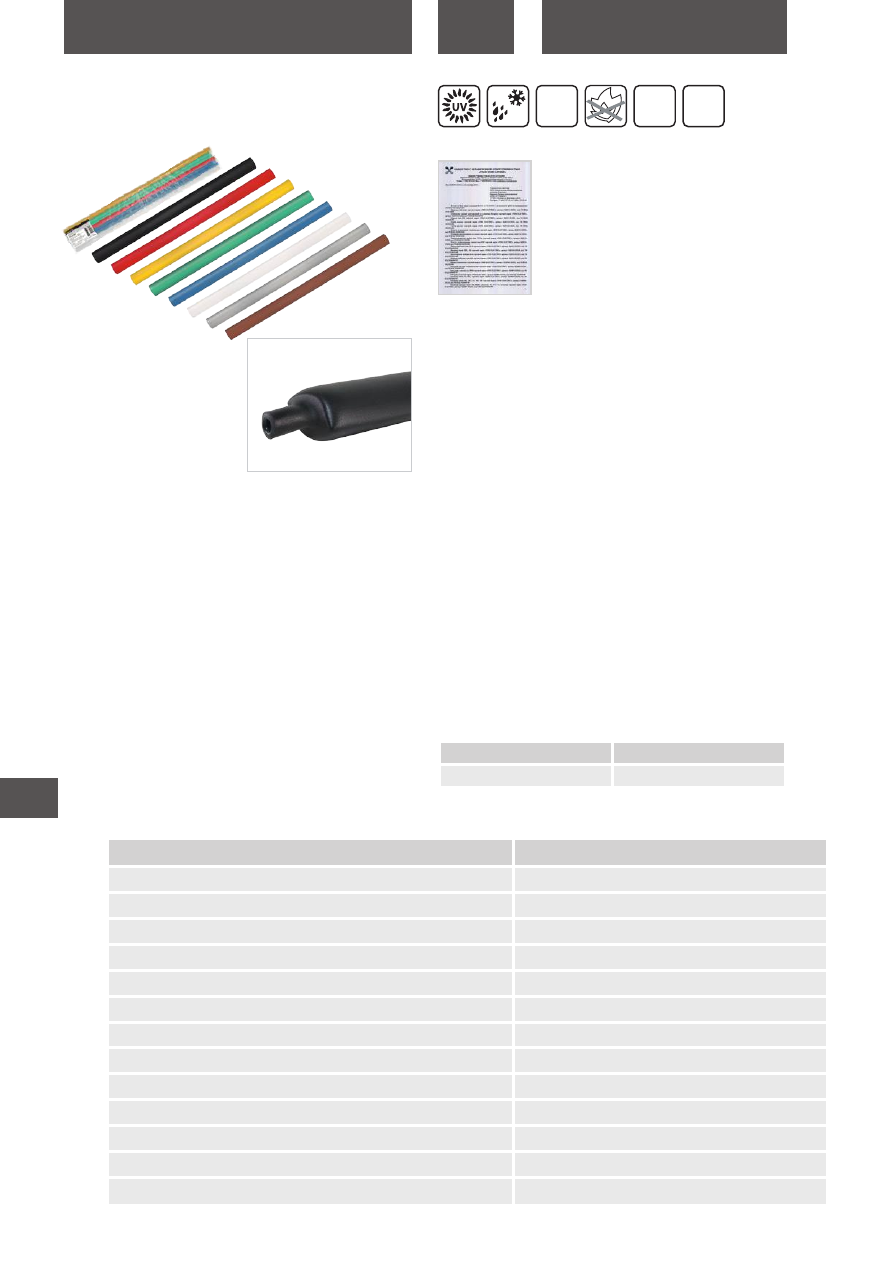

Назначение

   Для обеспечения электрической изоляции, герметизации и

защиты от коррозии контактных соединений в электроэнерге-

тике и телекоммуникациях.

Применение

   Для восстановления и ремонта изоляции поврежденных про-

водов и кабелей.

   Для защиты оборудования от неблагоприятных условий среды,

высоких температур, химически агрессивных агентов.

   Для защиты оборудования и трубопроводов от коррозии и для

герметизации соединений.

   В составе термоусаживаемых кабельных муфт (в качестве элек-

троизоляции, механической защиты).

Материалы

   Полиолефин, модифицированный потоком быстрых электронов.

   Клеевой слой – этилен винилацетат.

Конструкция

   На внутреннюю поверхность трубок нанесен клеевой слой.

Преимущества

   Коэффициент усадки 6:1.

   Высокие изоляционные свойства.

   Устойчивость к ультрафиолетовому излучению и погодным

условиям.

   Стойкость к абразивному истиранию.

   Высокая прочность на растяжение и разрыв.

   Толщина стенок после полной усадки от 3,8 до 4,5 мм.

   Устойчивость к воздействию агрессивной среды.

   По всей внутренней поверхности трубок нанесен слой термо-

плавкого клея методом соэкструзии.

   Удобная форма поставки нарезкой по 1,2 м.

Структура условного обозначения

ТТтк (6:1)-70/12

   Т – трубка

   Т – термоусаживаемая

   т – толстостенная

   к – с клеевым слоем

   70 – внутренний диаметр до усадки, мм

   12 – внутренний диаметр после полной усадки, мм

Сравнительная таблица аналогов по сериям

Наименование параметра

Значение

Предел прочности на разрыв (ASTM D2671), Mpa

≥13,5

Предельное удлинение (ASTM D2671)

≥350%

Предел текучести, Mpa

≥10

Предел прочности при растяжении (150˚С, 168 часов)

≥200%

Предельное удлинение после усадки (ASTM D2671)

от 0 до -10%

Удельный вес (ASTM D763) г/см3

1,05 ± 0,05

Электрическая прочность (IEC 243), кВ/мм

≥20

Объемное удельное сопротивление (IEC 93) Ом∙см

≥10

12

Минимальная температура усадки, ˚С

120

Рабочая температура, ˚С

от -55 до +125

Наличие клеевого слоя на внутренней поверхности

да

Подавление горения

нет

Цвет

черный

Технические характеристики

TDM ELECTRIC

КВТ/Техэлектро

ТТтк (6:1)

ТТ-(6Х)

–55

0

C

+125

0

C

гарантия

3

года

35 кВ

Отказное письмо

200

15

200

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ

Ассортимент


Наименование

Артикул

Длина, м

Внутренний диаметр, мм

Толщина стенки

после полной

усадки, мм

До усадки

После полной

усадки

Трубка термоусаживаемая

толстостенная с клеевым

слоем, длиной 1,2 м ТТтк(6:1)-

19/3,2 TDM

SQ0548-0501

1,2

19

3,2

3,2

Трубка термоусаживаемая

толстостенная с клеевым

слоем, длиной 1,2 м ТТтк(6:1)-

33/5,5 TDM

SQ0548-0502

33

5,5

3,4

Трубка термоусаживаемая

толстостенная с клеевым

слоем, длиной 1,2 м ТТтк(6:1)-

50,8/8,3 TDM

SQ0548-0503

50,8

8,3

4,3

Трубка термоусаживаемая

толстостенная с клеевым

слоем, длиной 1,2 м ТТтк(6:1)-

70/12 TDM

SQ0548-0504

70

12

4,8

Трубка термоусаживаемая

толстостенная с клеевым

слоем, длиной 1,2 м ТТтк(6:1)-

89/17 TDM

SQ0548-0505

89

17

Трубка термоусаживаемая

толстостенная с клеевым

слоем, длиной 1,2 м ТТтк(6:1)-

120/23 TDM

SQ0548-0506

120

23

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0548-0501

5

1,3

60

15,6

1270

280

280

SQ0548-0502

1,45

50

14,5

SQ0548-0503

2,2

35

15,4

1270

380

SQ0548-0504

3,15

25

15,75

380

SQ0548-0505

2

1,6

20

16

SQ0548-0506

1,88

16

15,04

Упаковка

201

15

201

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ


Наименование

Артикул

Длина,

м

Внутренний диаметр, мм

Толщина

стенки

после

полной

усадки,

мм

До усадки

После

полной

усадки

Трубка термоусаживаемая трекингостойкая ТТтр-35/12 TDM SQ0548-0301

1

80

25

2,5

Трубка термоусаживаемая трекингостойкая ТТтр-40/16 TDM SQ0548-0302

100

30

3

Трубка термоусаживаемая трекингостойкая ТТтр-45/18 TDM SQ0548-0303

135

35

Трубка термоусаживаемая трекингостойкая ТТтр-54/24 TDM SQ0548-0304

185

55

Трубка термоусаживаемая трекингостойкая ТТтр-60/29 TDM SQ0548-0305

200

60

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ

ТРЕКИНГОСТОЙКИЕ СЕРИИ

ТТтр

гарантия

3

года

Отказное письмо

Назначение

   Для обеспечения электрической изоляции, герметизации и

защиты от коррозии контактных соединений в электроэнерге-

тике в условиях возможного возникновения дугового перекры-

тия изоляции и воздействия наведенных разрядов.

Применение

   Восстановление и ремонт изоляции поврежденных проводов

и кабелей.

   Защита оборудования от неблагоприятных условий среды,

высоких температур, химически агрессивных агентов.

   В составе концевых термоусаживаемых кабельных муфт наруж-

ного исполнения (в качестве электроизоляции, механической

защиты).

Материал

   Полиолефин, модифицированный потоком быстрых электронов.

Преимущества

   Трекингостойкость.

   Высокие изоляционные свойства.

   Не подвержены разрушению при возникновении дуговых раз-

рядов на ее поверхности.

   Стойкость к воздействию ультрафиолетового излучения, небла-

гоприятных погодных условий и механическому воздействию.

   Устойчивость к воздействию агрессивной среды.

   Прочность на растяжение и разрыв.

   Удобная форма поставки нарезкой по 1 м.

Структура условного обозначения

ТТтр-54/24

   Т – трубка

   Т – термоусаживаемая

   тр – трекингостойкая

   54 – внутренний диаметр до усадки, мм

   24 – внутренний диаметр после полной усадки, мм

Технические характеристики

Наименование параметра

Значение

Диапазон рабочих температур, ˚С

от -55 до +125

Электрическая прочность (IEC 243), кВ/мм

≥20

Предел прочности на разрыв (ASTM D2671), Mpa

≥11

Предельное удлинение (ASTM D2671)

≥600%

Предел текучести, Mpa

≥10

Предел прочности при растяжении (150˚С, 168 часов)

≥400%

Предельное удлинение после усадки (ASTM D2671)

до -10%

Минимальная температура усадки, ˚С

110

Объемное удельное сопротивление (IEC 93) Ом∙см

≥10

12

Цвет

красно-коричневый

Ассортимент

Упаковка

–55

0

C

+125

0

C

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0548-0301

5

0,68

100

14,2

1060

380

350

SQ0548-0302

0,77

16

SQ0548-0303

0,95

80

15,8

SQ0548-0304

1,22

60

15,2

SQ0548-0305

1,54

50

16

35 кВ

202

15

202

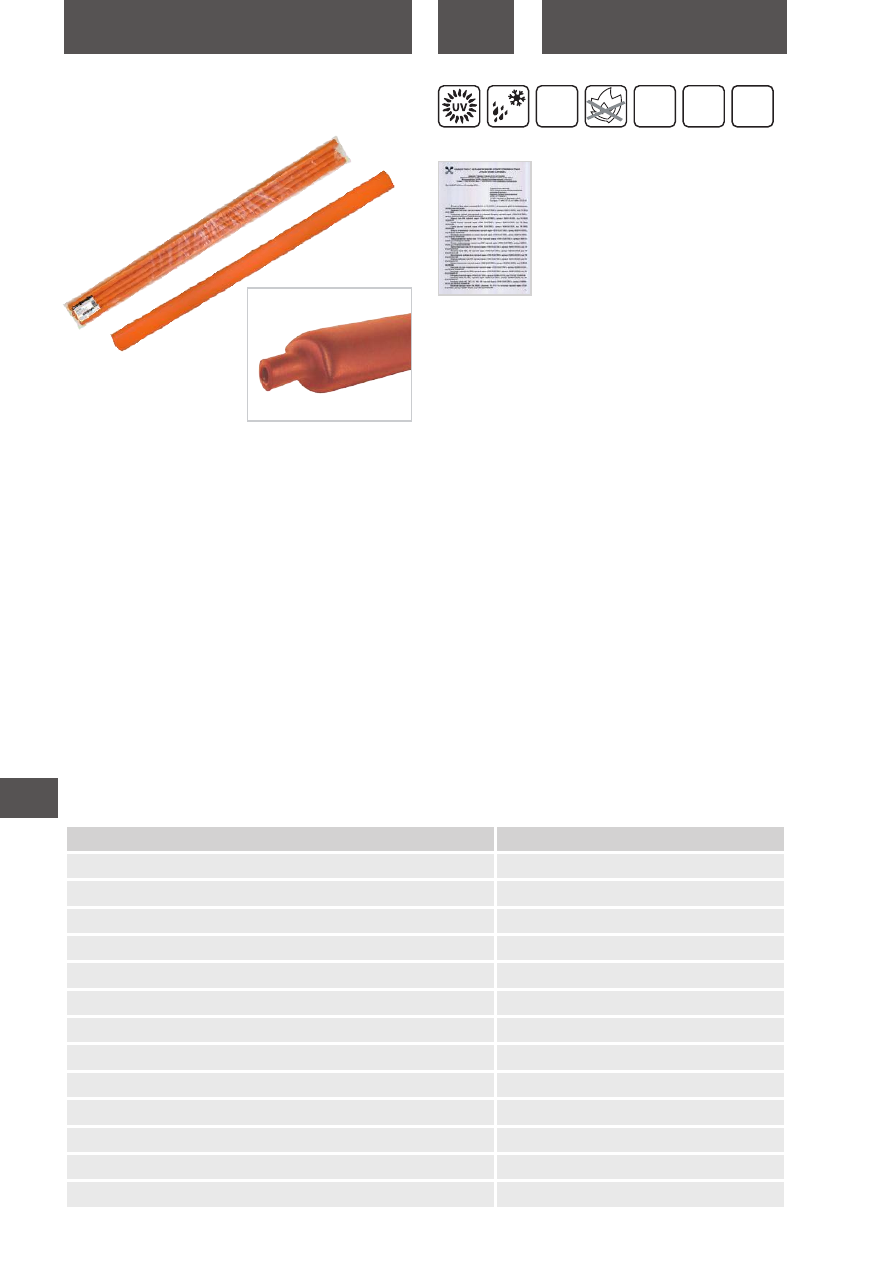

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ

Назначение

   Для обеспечения электрической изоляции, герметизации и

защиты от коррозии контактных соединений в электроэнерге-

тике и телекоммуникациях.

   Для предотвращения распространения горения при пожаре.

Применение

   Для восстановления и ремонта изоляции поврежденных про-

водов и кабелей.

   Для защиты оборудования от неблагоприятных условий среды,

высоких температур, химически агрессивных агентов и огня.

   Для защиты оборудования и трубопроводов от коррозии и для

герметизации соединений.

   В составе термоусаживаемых кабельных муфт (в качестве элек-

троизоляции, механической защиты).

Материалы

   Полиолефин, модифицированный потоком быстрых электро-

нов, не  распространяющий горение, с  высоким содержанием

антипирена.

   Антипирен – гидроксид магния.

Конструкция

   Поставляются без клеевого слоя нанесенного на внутреннюю

поверхность.

Преимущества

   Высокая огнестойкость.

   Не содержит галогенов.

   Высокие изоляционные свойства.

   Устойчивость к ультрафиолетовому излучению и погодным

условиям.

   Стойкость к абразивному истиранию.

   Прочность на растяжение и разрыв.

   Устойчивость к воздействию агрессивной среды.

   Коэффициент усадки 4:1.

   Удобная форма поставки нарезкой по 1 м.

Структура условного обозначения

ТТсНГ-HF-45/12

   Т – трубка

   Т – термоусаживаемая

   с – со средней толщиной стенок

   НГ – не распространяющая горение

   HF – не содержит галогенов

   45 – внутренний диаметр до усадки, мм

   12 – внутренний диаметр после полной усадки, мм

Технические характеристики

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ СО СРЕДНЕЙ

ТОЛЩИНОЙ СТЕНОК, НЕ РАСПРОСТРАНЯЮЩИЕ

ГОРЕНИЕ, БЕЗГАЛОГЕННЫЕ СЕРИИ

ТТСНГ-HF

Наименование параметра

Значение

Предел прочности на разрыв (ASTM D2671), Mpa

≥13,5

Предельное удлинение (ASTM D2671)

≥350%

Предел текучести, Mpa

≥10

Предел прочности при растяжении (150˚С, 168 часов)

 ≥200%

Предельное удлинение после усадки (ASTM D2671)

от 0 до -10%

Удельный вес (ASTM D763) г/см3

1,05 ± 0,05

Электрическая прочность (IEC 243), кВ/мм

≥ 20

Объемное удельное сопротивление (IEC 93) Ом∙см

≥10

12

Минимальная температура усадки, ˚С

120

Рабочая температура, ˚С

от -55 до +110

Наличие клеевого слоя на внутренней поверхности

нет

Не распространение горения

да

Цвет

оранжевый

гарантия

3

года

10 кВ

–55

0

C

+110

0

C

Отказное письмо

HF

203

15

203

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ


Наименование

Артикул

Длина, м

Внутренний диаметр, мм

Толщина

стенки

после

полной

усадки, мм

До усадки

После

полной

усадки

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-8/2 TDM

SQ0548-0701

1

8

2

1,7

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-12/3 TDM

SQ0548-0702

12

3

1,8

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-19/5 TDM

SQ0548-0703

19

5

2

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-25/6 TDM

SQ0548-0704

25

6

2,3

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-35/8 TDM

SQ0548-0705

35

8

2,5

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-45/12 TDM

SQ0548-0706

45

12

2,5

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-55/16 TDM

SQ0548-0707

55

16

2,7

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-65/19 TDM

SQ0548-0708

65

19

2,8

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-75/22 TDM

SQ0548-0709

75

22

3

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-95/25 TDM

SQ0548-0710

95

25

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-115/34 TDM

SQ0548-0711

115

34

3,2

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-130/36 TDM

SQ0548-0712

130

36

3,3

Трубка термоусаживаемая со средней

толщиной стенок, не распространяющая

горение, безгалогенная, длиной 1,0 м

ТТсНГ-HF-140/42 TDM

SQ0548-0713

140

42

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0548-0701

10

0,307

450

15,3

1070

280

280

SQ0548-0702

0,444

250

12,6

SQ0548-0703

0,770

200

15,4

1070

380

380

SQ0548-0704

0,878

180

15,4

SQ0548-0705

1,157

140

15,5

SQ0548-0706

5

0,712

125

15,8

SQ0548-0707

1,013

80

15,5

SQ0548-0708

1,313

75

16

SQ0548-0709

1,575

60

16

SQ0548-0710

2

0,761

46

15,9

SQ0548-0711

1,028

36

16

SQ0548-0712

1,600

26

16

SQ0548-0713

1,670

20

15,7

Ассортимент

Упаковка

204

15

204

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ

Наименование параметра

Значение

Диапазон рабочих температур, ˚С

от -55 до +125

Электрическая прочность (IEC 243), кВ/мм

≥20

Предел прочности на разрыв (ASTM D2671), Mpa

≥13,5

Предельное удлинение (ASTM D2671)

≥350%

Предел текучести, Mpa

≥10

Предел прочности при растяжении (150˚С, 168 часов)

≥200%

Предельное удлинение после усадки (ASTM D2671)

до -10%

Минимальная температура усадки, ˚С

120

Объемное удельное сопротивление (IEC 93) Ом∙см

≥10

12

Цвет

черный

гарантия

3

года

Отказное письмо

Технические характеристики

Ассортимент


Наименование

Артикул

Длина,

м

Внутренний диаметр, мм

Толщина

стенки после

полной

усадки, мм

До усадки

После

полной

усадки

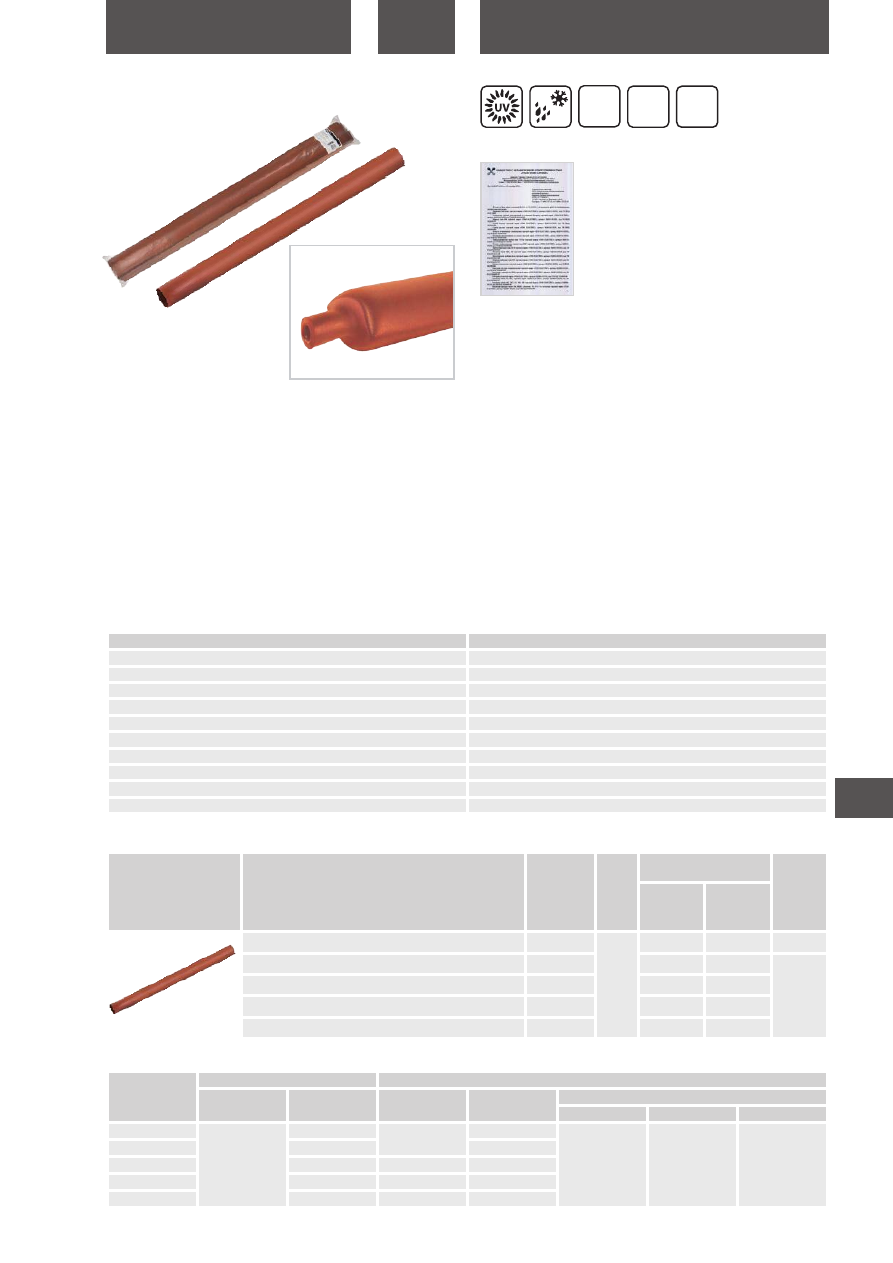

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-12/3 TDM

SQ0548-0001

1

12

3

1,8

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-16/5 TDM

SQ0548-0002

16

5

2,0

Назначение

   Для обеспечения электрической изоляции, герметизации и

защиты от коррозии контактных соединений в электроэнерге-

тике и телекоммуникациях.

Применение

   Восстановление и ремонт изоляции поврежденных проводов

и кабелей.

   Защита оборудования от неблагоприятных условий среды,

высоких температур, химически агрессивных агентов.

   Защита оборудования и трубопроводов от коррозии.

   В составе термоусаживаемых кабельных муфт (в качестве элек-

троизоляции, механической защиты).

Материалы

   Полиолефин, модифицированный потоком быстрых электронов.

   Клеевой слой – этилен винилацетат.

Конструкция

   На внутреннюю поверхность нанесен клеевой слой.

Преимущества

   Высокие изоляционные свойства.

   Устойчивость к ультрафиолетовому излучению и погодным

условиям.

   Стойкость к абразивному истиранию.

   Прочность на растяжение и разрыв.

   Устойчивость к воздействию агрессивной среды.

   Коэффициент усадки от 3:1 до 4:1.

   По всей внутренней поверхности трубок нанесен слой термо-

плавкого клея методом соэкструзии.

   Удобная форма поставки нарезкой по 1 м.

Структура условного обозначения

ТТск-45/12

   Т – трубка

   Т – термоусаживаемая

   с – со средней толщиной стенок

   к – с клеевым слоем

   45 – внутренний диаметр до усадки, мм

   12 – внутренний диаметр после полной усадки, мм

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ СО СРЕДНЕЙ

ТОЛЩИНОЙ СТЕНОК С КЛЕЕВЫМ СЛОЕМ СЕРИИ

ТТск

–55

0

C

+125

0

C

10 кВ

205

15

205

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ


Наименование

Артикул

Длина,

м

Внутренний диаметр, мм

Толщина

стенки после

полной

усадки, мм

До усадки

После

полной

усадки

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-19/5 TDM

SQ0548-0003

1

19

5

2

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-25/6 TDM

SQ0548-0004

25

6

2,5

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-35/8 TDM

SQ0548-0005

35

8

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-45/12 TDM

SQ0548-0006

45

12

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-55/16 TDM

SQ0548-0007

55

16

2,7

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-65/19 TDM

SQ0548-0008

65

19

2,8

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-75/22 TDM

SQ0548-0009

75

22

3

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-95/25 TDM

SQ0548-0010

95

25

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-115/34 TDM

SQ0548-0011

115

34

3,2

Трубка термоусаживаемая со средней

толщиной стенок, с клеевым слоем

ТТск-130/35 TDM

SQ0548-0012

130

35

3,3

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0548-0001

10

0,49

250

12,15

1070

280

290

SQ0548-0002

0,66

200

13,20

SQ0548-0003

0,63

200

12,60

SQ0548-0004

0,86

180

15,50

360

390

SQ0548-0005

5

0,51

140

14,30

280

290

SQ0548-0006

0,70

125

14,80

SQ0548-0007

1,03

80

15,20

SQ0548-0008

1,42

75

16,0

360

390

SQ0548-0009

1,70

60

15,80

SQ0548-0010

2,00

45

15,40

SQ0548-0011

2

0,65

40

13,0

SQ0548-0012

1,12

30

15,20

206

15

206

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ

Назначение

   Для изоляции медных и алюминиевых шин в электротехниче-

ских устройствах и в шкафах распределительных устройств.

Применение

На электрических подстанциях

и в шкафах распределительных

устройств.

Материал

   Полиолефин, модифицированный потоком быстрых электронов.

Преимущества

   Высокие изоляционные свойства.

   Стойкость к воздействию ультрафиолетового излучения, небла-

гоприятных погодных условий и механическому воздействию.

   Трекингостойкость.

   Устойчивость к воздействию агрессивной среды.

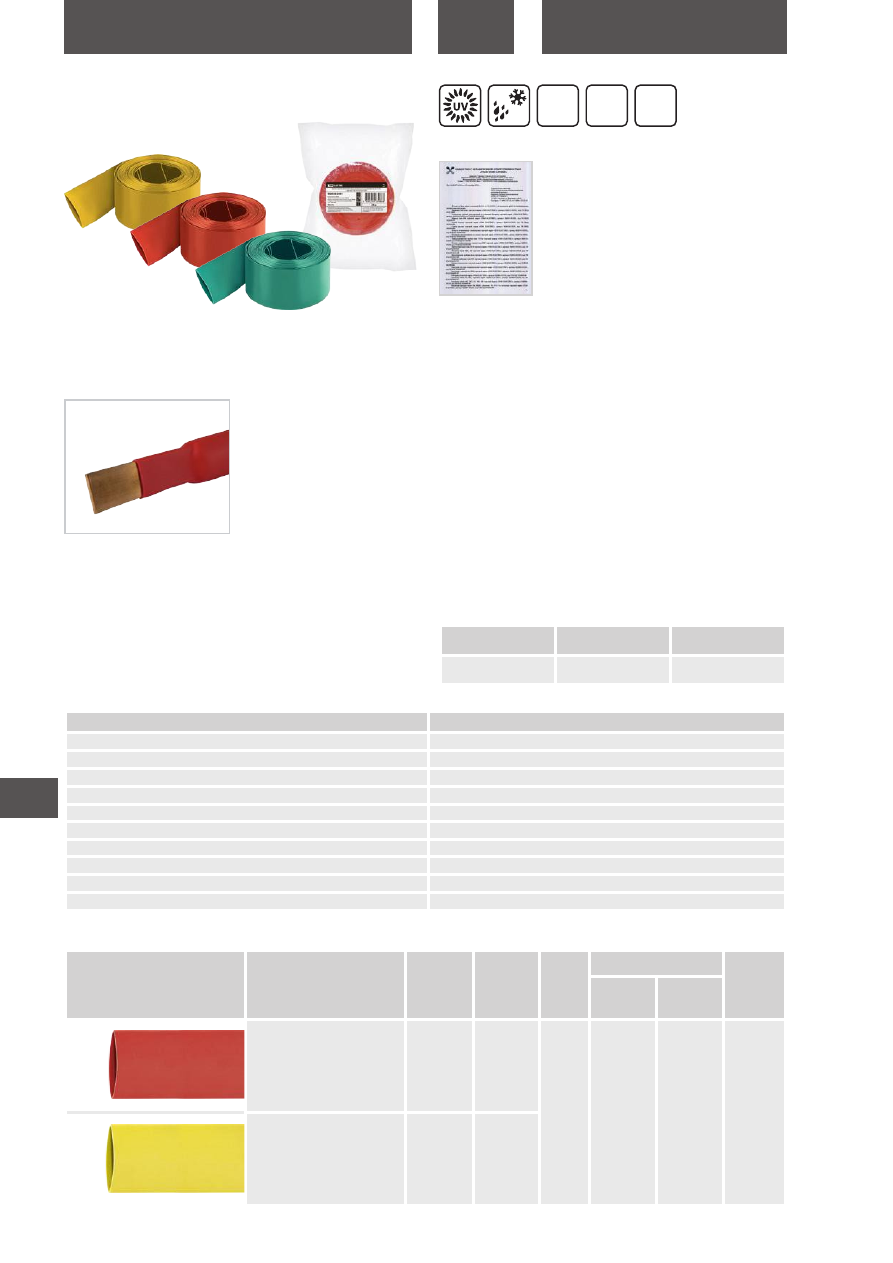

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ ДЛЯ ИЗОЛЯЦИИ

ШИН НА НАПРЯЖЕНИЕ ДО 10 КВ СЕРИИ

ТТШ-10

гарантия

3

года

Отказное письмо

   Прочность на растяжение и разрыв.

   Допустимо использование при наружной установке.

   Позволяют сократить расстояние между фазными шинами.

   Обеспечивают защиту от короткого замыкания при попада-

нии животных и птиц в шинные мосты распределительных

устройств.

   Рабочее напряжение до 10 кВ.

   Поставляется в трех цветах: красно-коричневый, желтый,

зеленый.

   Поставка в рулонах по 25 м.

Структура условного обозначения

ТТШ-10-45/12

   Т – трубка

   Т – термоусаживаемая

   Ш – трекингостойкая

   10 – на напряжение до 10 кВ

   45 – внутренний диаметр до усадки, мм

   12 – внутренний диаметр после полной усадки, мм

Сравнительная таблица аналогов по сериям

Технические характеристики

Ассортимент

10 кВ

Наименование параметра

Значение

Диапазон рабочих температур, ˚С

от -55 до +125

Электрическая прочность (IEC 243), кВ/мм

≥18

Предел прочности на разрыв (ASTM D2671), Mpa

≥12

Предельное удлинение (ASTM D2671)

≥500%

Предел текучести, Mpa

≥10

Предел прочности при растяжении (150 ˚С, 168 часов)

≥250%

Предельное удлинение после усадки (ASTM D2671)

до -10%

Минимальная температура усадки, ˚С

110

Объемное удельное сопротивление (IEC 93) Ом∙см

≥10

12

Цвет

красно-коричневый / желтый / зеленый


Наименование

Артикул

Цвет

Длина, м

Внутренний диаметр, мм

Толщина

стенки

после

полной

усадки, мм

До усадки

После

полной

усадки

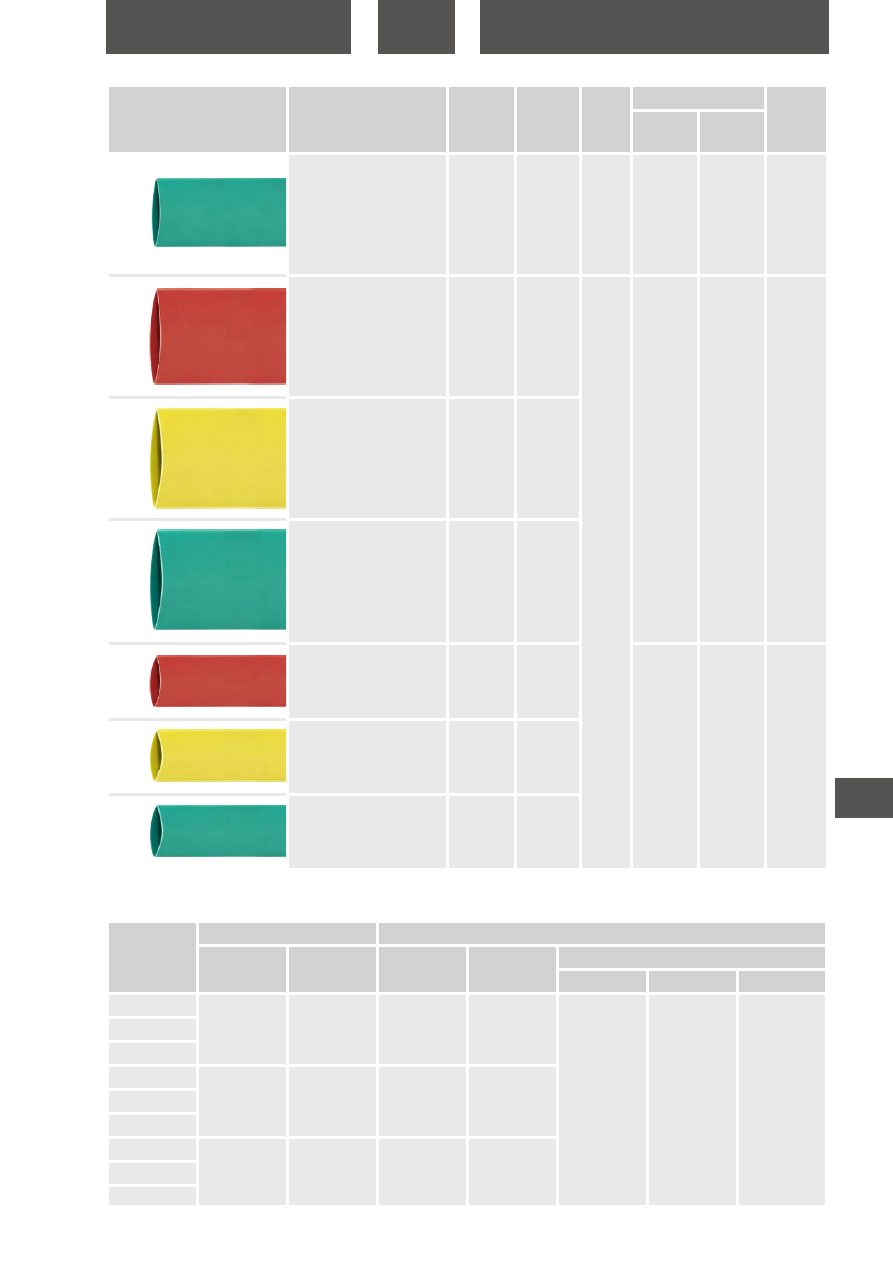

Трубка термоусаживаемая

для изоляции шин

на напряжение до 10 кВ,

красная ТТШ-10-50/20-К TDM

SQ0548-0401

красный

25

50

20

2

Трубка термоусаживаемая

для изоляции шин

на напряжение до 10 кВ,

желтая ТТШ-10-50/20-Ж TDM

SQ0548-0402

желтый

–55

0

C

+125

0

C

TDM ELECTRIC

КВТ/Техэлектро

IEK

ТТШ-10

ТТШ-10

ТТШс

207

15

207

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ


Наименование

Артикул

Цвет

Длина, м

Внутренний диаметр, мм

Толщина

стенки

после

полной

усадки, мм

До усадки

После

полной

усадки

Трубка термоусаживаемая

для изоляции шин

на напряжение до 10 кВ,

зеленая ТТШ-10-50/20-З TDM

SQ0548-0403

зеленый

25

50

20

2

Трубка термоусаживаемая

для изоляции шин

на напряжение до 10 кВ,

красная ТТШ-10-100/40-К TDM

SQ0548-0404

красный

25

100

40

3

Трубка термоусаживаемая

для изоляции шин

на напряжение до 10 кВ,

желтая ТТШ-10-100/40-Ж TDM

SQ0548-0405

желтый

Трубка термоусаживаемая

для изоляции шин

на напряжение до 10 кВ,

зеленая ТТШ-10-100/40-З TDM

SQ0548-0406

зеленый

Трубка термоусаживаемая

 для изоляции шин

на напряжение до 10 кВ,

красная ТТШ-10-30/12-К TDM

SQ0548-0407

красный

30

12

1,8

Трубка термоусаживаемая

для изоляции шин

на напряжение до 10 кВ,

желтая ТТШ-10-30/12-Ж TDM

SQ0548-0408

желтый

Трубка термоусаживаемая

для изоляции шин

на напряжение до 10 кВ,

зеленая ТТШ-10-30/12-З TDM

SQ0548-0409

зеленый

Артикул

Индивидуальная упаковка

Транспортная упаковка

Количество, м

Масса, кг

Количество, м

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0548-0401

25

5,7

50

12,3

470

470

200

SQ0548-0402

SQ0548-0403

SQ0548-0404

–

–

25

12,5

SQ0548-0405

SQ0548-0406

SQ0548-0407

25

3,8

75

12,2

SQ0548-0408

SQ0548-0409

Упаковка

208

15

208

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ,

НЕ ПОДДЕРЖИВАЮЩИЕ ГОРЕНИЕ, С КЛЕЕВЫМ

СЛОЕМ СЕРИИ

ТТкНГ(3:1)

Назначение

   Для обеспечения электрической изоляции, герметизации и

защиты от коррозии контактных соединений в электроэнерге-

тике и телекоммуникациях.

Применение

   Для восстановления и ремонта изоляции поврежденных про-

водов и кабелей.

   Для защиты оборудования от неблагоприятных условий среды,

высоких температур, химически агрессивных агентов.

   Для защиты оборудования и трубопроводов от коррозии и гер-

метизации соединений.

   В составе термоусаживаемых кабельных муфт (в качестве элек-

троизоляции, механической защиты).

Материалы

   Полиолефин, модифицированный потоком быстрых электронов,

не поддерживающий горение.

   Клеевой слой – этилен винилацетат.

Конструкция

   На внутреннюю поверхность трубок нанесен клеевой слой.

Преимущества

   Коэффициент усадки 3:1.

   Материал не поддерживает горение.

   По всей внутренней поверхности трубок нанесен слой термо-

плавкого клея методом соэкструзии.

   Трубки черного цвета обеспечивают устойчивость к воздей-

ствию ультрафиолетового излучения.

   При усадке клеевой подслой расплавляется, заполняет все

неровности микрорельефа и обеспечивает полную герметич-

ность соединений.

   Удобная форма поставки нарезкой по 1 м.

Структура условного обозначения

ТТкНГ(3:1)-39/13

   Т – трубка

   Т – термоусаживаемая

   к – с клеевым слоем

   НГ – не поддерживающая горение

   3:1 – коэффициент полной усадки

   39 – внутренний диаметр до усадки, мм

   13 – внутренний диаметр после полной усадки, мм

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

КВТ/Техэлектро

ТТкНГ(3:1)

ТТК(3:1)

Технические характеристики

Наименование параметра

Значение

Предел прочности на разрыв (ASTM D2671), Mpa

≥10,4

Предельное удлинение (ASTM D2671)

≥300%

Предел текучести, Mpa

≥8

Предел прочности при растяжении (150˚С, 168 часов)

≥150%

Предельное удлинение после усадки (ASTM D2671)

от 0 до -10%

Удельный вес (ASTM D763) г/см

3

1,05 ± 0,05

Электрическая прочность (IEC 243), кВ/мм

≥ 20

Объемное удельное сопротивление (IEC 93) Ом∙см

≥ 10

14

Минимальная температура усадки, ˚С

120

Рабочая температура, ˚С

от -55 до +110

Наличие клеевого слоя на внутренней поверхности

да

Подавление горения

да

Цвет

черный, красный, желтый, зеленый, белый, синий, серый,

коричневый

гарантия

3

года

1 кВ

–55

0

C

+110

0

C

Отказное письмо

209

15

209

ТРУБКИ ТЕРМОУСАЖИВАЕМЫЕ

Ассортимент трубок термоусаживаемых, цвет черный


Наименование

Артикул

Длина, м

Внутренний диаметр, мм

Толщина стенки

после полной

усадки, мм

До усадки

После полной

усадки

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-1,6/0,5 TDM

SQ0548-0601

1

1,6

0,5

0,7

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-2,4/0,8 TDM

SQ0548-0602

2,4

0,8

0,8

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-3,2/1,0 TDM

SQ0548-0603

3,2

1

0,9

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-4,8/1,5 TDM

SQ0548-0604

4,8

1,5

1

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-6,4/2,0 TDM

SQ0548-0605

6,4

2

1,1

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-7,9/2,65 TDM

SQ0548-0606

7,9

2,65

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-9,5/3,0 TDM

SQ0548-0607

9,5

3

1,2

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-12,7/4,3 TDM

SQ0548-0608

12,7

4,3

1,5

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-15/5 TDM

SQ0548-0609

15

5

1,7

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-19,1/6,4 TDM

SQ0548-0610

19,1

6,4

1,9

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-25,4/8,5 TDM

SQ0548-0611

25,4

8,5

2,2

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-30/10 TDM

SQ0548-0612

30

10

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-39/13 TDM

SQ0548-0613

39

13

2,3

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-50,8/19 TDM

SQ0548-0614

50,8

19

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-64/21 TDM

SQ0548-0615

64

21

2,4

Трубка термоусаживаемая

не поддерживающая горение,

с клеевым слоем, длиной 1,0 м

ТТкНГ(3:1)-75/25 TDM

SQ0548-0616

75

25
