TDM ELECTRIC: системы для прокладки кабеля. Каталог продукции (2022 год) - часть 9

130

14

АРМАТУРА ДЛЯ СИП

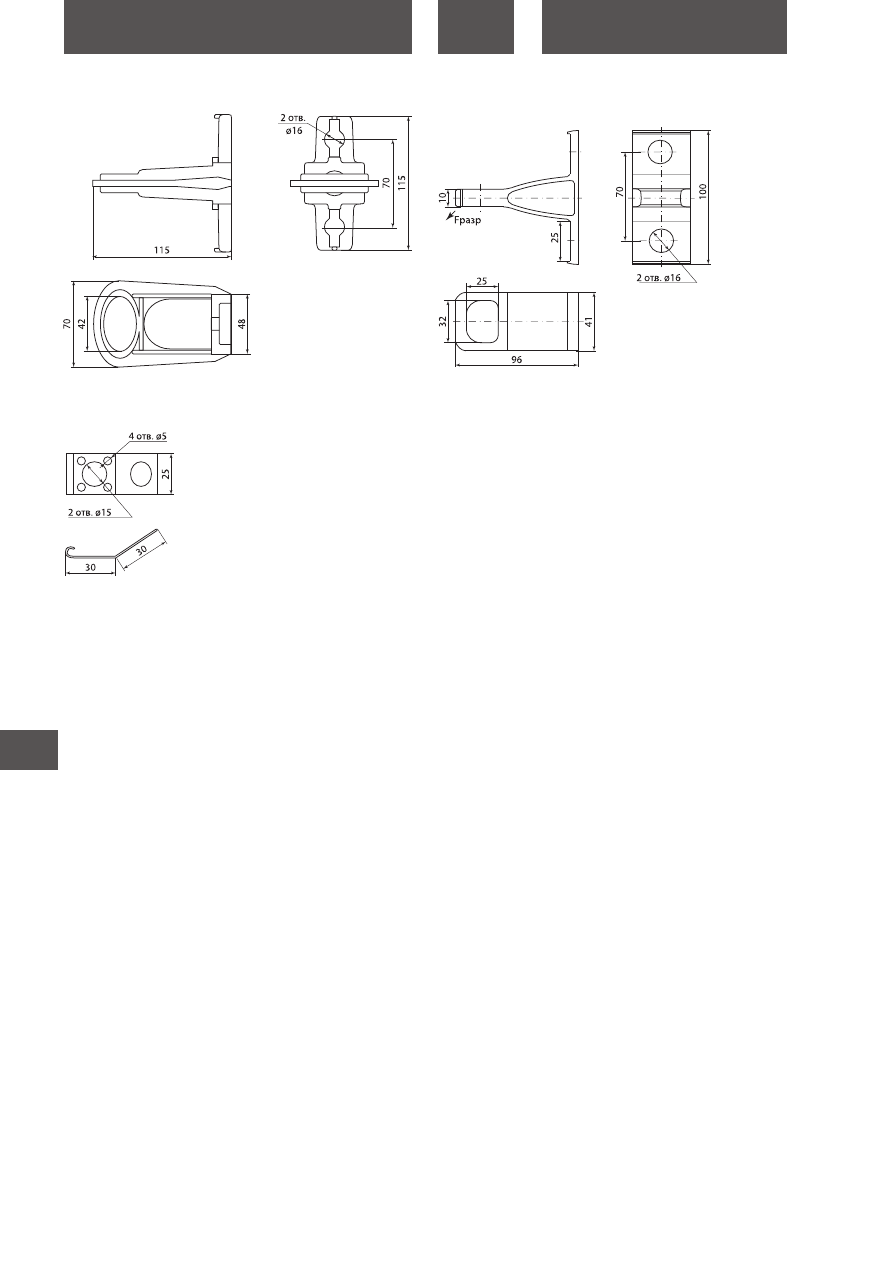

Габаритные размеры

(мм)

SQ0412-0011

SQ0412-1011

SQ0412-0010

SQ0412-0012

SQ0412-0012

131

14

АРМАТУРА ДЛЯ СИП


Наименование

Артикул

Минимальная

разрушающая

нагрузка, кН

Масса,

г

Крюк монтажный КМ-1800 (CF-16, SOT39) TDM

SQ0412-0013

18

690

Крюк монтажный сквозной КМС-16/240 (В16/240, SOT21.116) TDM

SQ0412-0014

15

740

Крюк монтажный сквозной КМС-20/240 (В20/240, SOT21.1) TDM

SQ0412-0019

20

1300

Крюк монтажный универсальный КМУ 16 (CS 16, SOT76) TDM

SQ0412-0015

18

750

Крюк-шуруп ВТ 8 TDM

SQ0412-0020

2,3

55

Крюк-шуруп ВТ 16 TDM

SQ0412-0220

6,6

43

Крюк КА 450 (GHP 16) TDM

SQ0412-0221

8

55

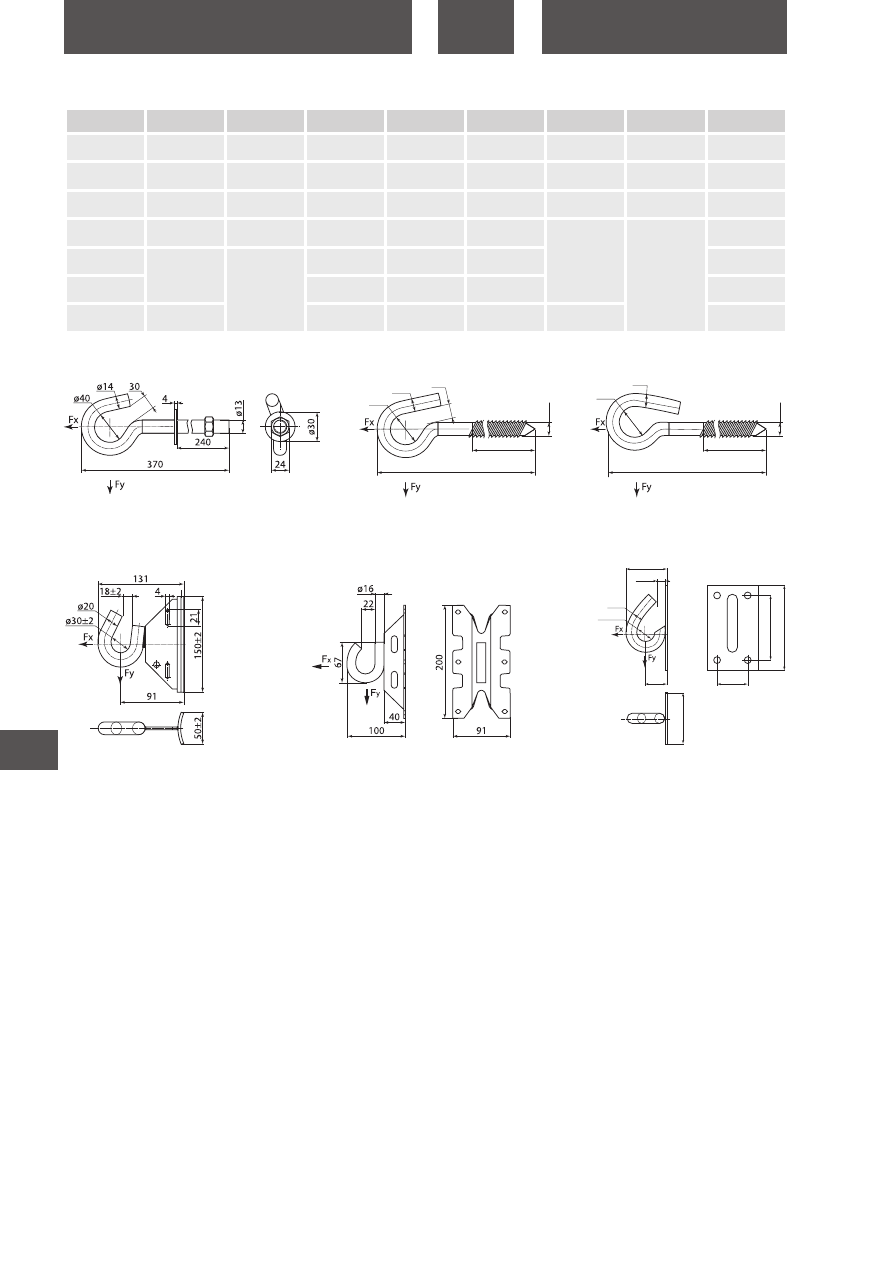

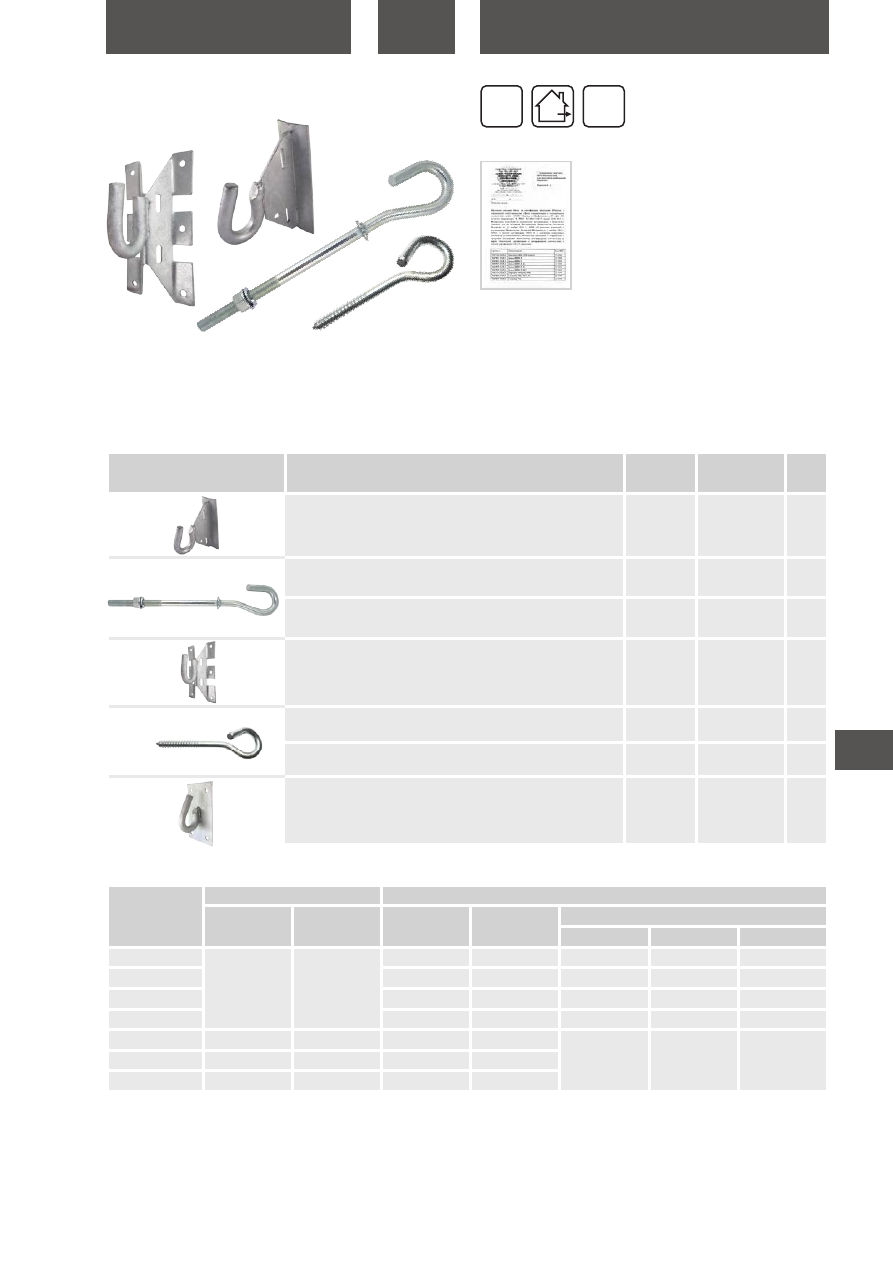

КРЮКИ МОНТАЖНЫЕ

СЕРИЙ

КМ, КМУ, КМС

Назначение

   Для подвеса элементов арматуры на округлых столбах без

отверстий.

   Крепление при помощи стальной ленты.

Материалы

   Горячеоцинкованная сталь.

Преимущества

   Толщина цинкового покрытия соответствует требованиям феде-

ральной сетевой компании.

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0013

–

–

20

7,99

400

300

100

SQ0412-0014

25

15,7

310

110

400

SQ0412-0015

20

15,2

420

180

470

SQ0412-0019

15

15,7

400

100

300

SQ0412-0020

4

0,35

32

2,87

320

150

290

SQ0412-0220

3

1,6

18

9,97

SQ0412-0221

–

–

20

13,46

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

132

14

АРМАТУРА ДЛЯ СИП

Габаритные размеры

(мм)

SQ0412-0013

SQ0412-0221

SQ0412-0015

SQ0412-0014

SQ0412-0019

SQ0412-0020

SQ0412-0220

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

КМ-1800

КМ-2800

CS16

CF-16

SOT 29.10

SOT39

GHSO 16

–

CF 16

КМС-16/240

КМ16-240

B16

В16/240

КР16.240

SOT21.116

GHW 16/250

HEL-5532

В16/240

КМС-20/240

КМ20-240

B20

В20/240

КР20.240

SOT21.1

GHW 20/250

HEL-5541

В20/240

КМУ 16

КМУ-1740

CS16

CS 16

–

SOT76

–

–

CS 16

ВТ 8

–

–

ВТ 8

КD 8

–

BT 8

ВТ 16

ВТ 16

KD 16

SOT 16.10

BT 16

КА 450

КА 450

–

–

–

GHP 12

–

Сравнительная таблица аналогов по сериям

88

±2

150

±2

115

±2

64±2

32±2

55±2

18±2

ø13

ø28±2

224

90

ø16

ø36

ø14

18

115,5

50

ø8

ø20

ø7

224

90

ø16

ø36

ø14

18

115,5

50

ø8

ø20

ø7

133

14

АРМАТУРА ДЛЯ СИП

Назначение

   Для стяжки в пучок и промежуточного крепления СИП по фаса-

ду зданий.

Материалы

   Корпус выполнен из УФ-стойкого и термостабилизированного

полипропиленового композита.

   Стяжка выполнена из полиамида (ПА-66) с термо- и УФ-стойкими

добавками, что позволяет производить монтаж при низких тем-

пературах до –20 °С.

Преимущества

   Выполняют роль изолятора, т. к. выполнены из диэлектрическо-

го материала.

   Устойчивы к погодно-климатическим условиям и ультрафиоле-

товому излучению.

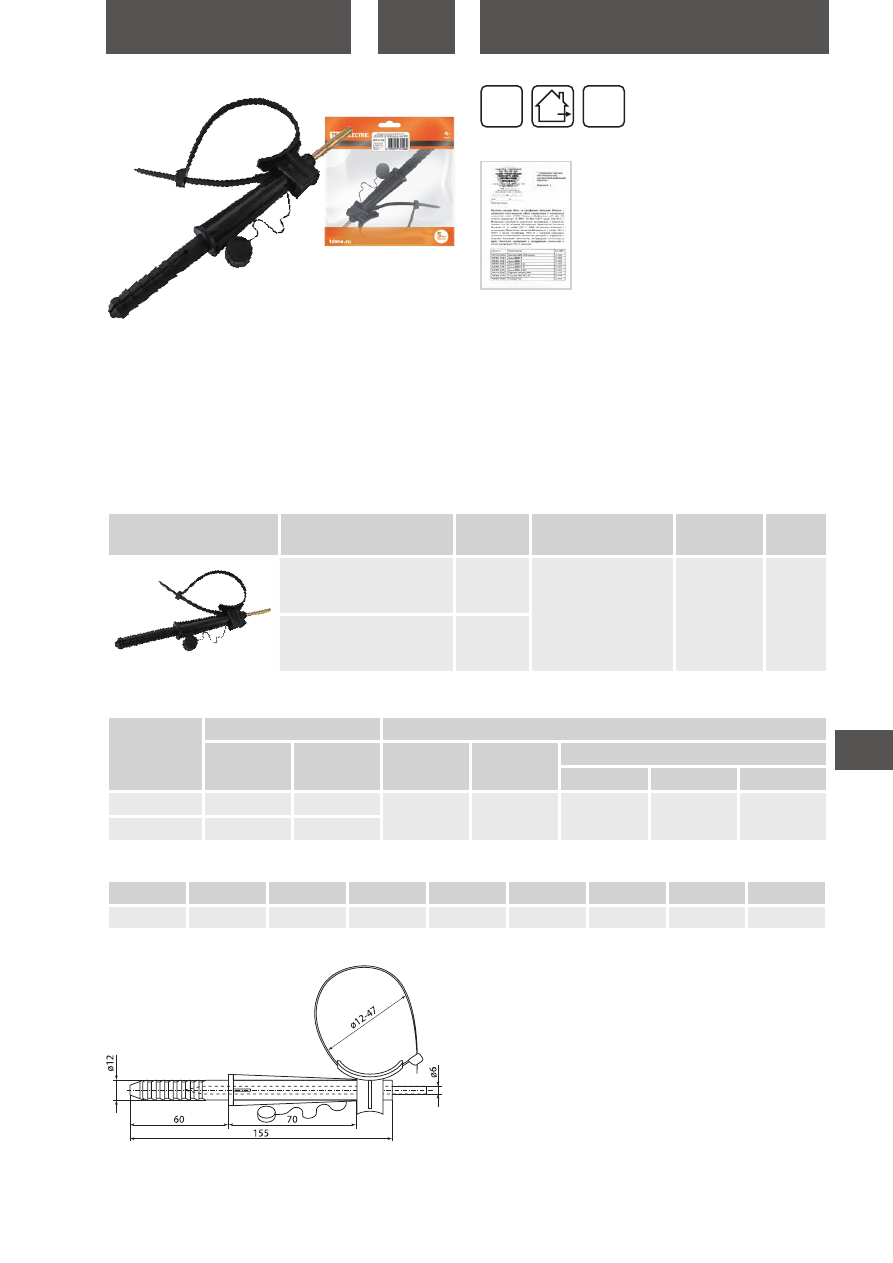

ФАСАДНЫЕ КРЕПЛЕНИЯ СЕРИИ

КФК


Наименование

Артикул

Минимальная разрушающая

нагрузка, кН

Диаметр

монтажного

отверстия, мм

Масса, г

Фасадное крепление КФК12-47.6

(SF 50, BRPF 70-150-6F) TDM

SQ0412-0023

2

12

82

Фасадное крепление КФК12-47.6

(SF 50, BRPF 70-150-6F) рознич.

упак. TDM

SQ0412-1023

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0023

50

3,99

200

8,5

400

300

100

SQ0412-1023

10

0,4

Габаритные размеры

(мм)

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

КФК12-47.6

КФК12-47.6

SF60

SF 50

BRPF-6

SO90.1

BRPF 6

BRPF 70-150-6F

BRPF 60

Сравнительная таблица аналогов по сериям

134

14


Наименование

Артикул

Минимальная

разрушающая

нагрузка, кН

Усилие на разрыв,

Н/мм

2

Ширина,

мм

Толщина,

мм

Длина, м

Масса, кг

Лента монтажная ЛМ-50

(F 2007, COT37, F207, 50м

в упаковке TDM

SQ0412-0101

8

750-950

20

0,7

50

5,5

Лента монтажная ЛМ-25

(F 2007, COT37, F207, 25 м

в упаковке) TDM

SQ0412-0104

25

2,9

Назначение

   Для крепления анкерных и подвесных кронштейнов в один

оборот вокруг металлических, железобетонных и деревян-

ных опор.

   Рекомендуется использовать со скрепой-бугель усиленной

СУ-20 ТМ TDM ELECTRIC (см. стр. 135).

Материалы

   Выполнена из аустенитной нержавеющей стали марки АiSi 201,

которая име  ет более высокие показатели пластичности и раз-

рушающей нагрузки.

Преимущества

   Обладает повышенной гибкостью, что облегчает фиксацию

ленты при помощи скрепы.

   Высокая устойчивость к коррозии.

   Поставляется в удобной для транспортирования пластиковой

упаковке.

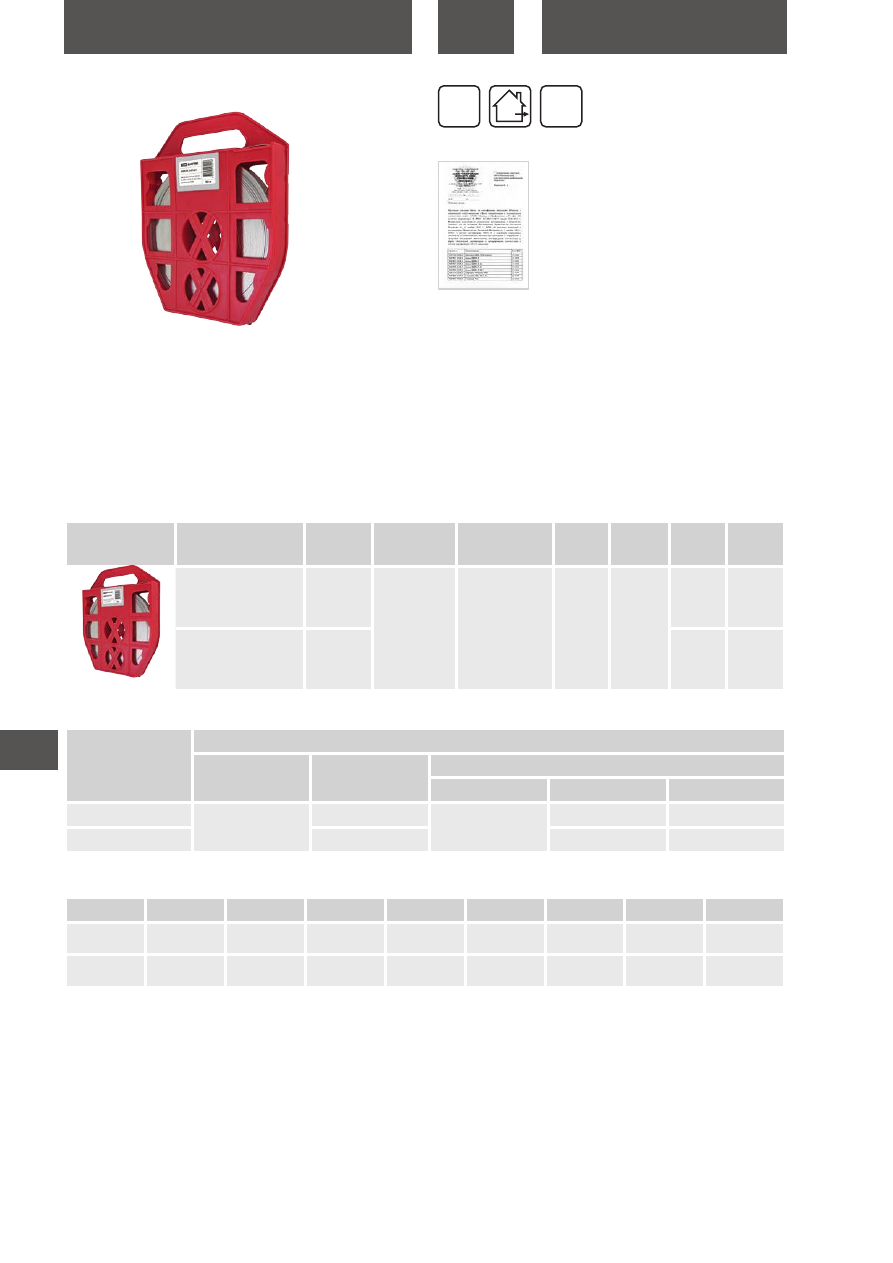

ЛЕНТЫ МОНТАЖНЫЕ



СЕРИИ

ЛМ

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0101

3

16,2

305

240

120

SQ0412-0104

9,2

120

240

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ЛМ-50

ЛМ-50

F2007.50

F207

F 20

–

IF 207

F 2007

F20.7

ЛМ-25

ЛМ-50

–

F207

F 20

СОТ37

IF 207

F 2007

F20.7

Сравнительная таблица аналогов по сериям

135

14

АРМАТУРА ДЛЯ СИП

Назначение

   Для фиксации ленты монтажной на опорах.

   Для фиксации ленты монтажной на промежуточных опорах.

Материалы

   Изготавливаются из холоднокатаной аустенитной нержавею-

щей стали марки 304. Данная сталь имеет наилучшие показа-

тели механической прочности и коррозийной устойчивости

за счет высокого содержания никеля (до 15%).

Преимущества

   Выполнены из монолитной пластины, благодаря чему обладают

повышенной прочностью.

   Заостренные зубцы позволяют лучше удерживать монтажную

ленту.

   Конструкция скрепы

SQ0412-0102

 выполнена таким образом, что

линия стыка пластины проходит с обратной стороны, что позво-

ляет ей выдерживать бóльшие нагрузки по сравнению со скре-

пами, в которых линия стыка проходит с наружной стороны.

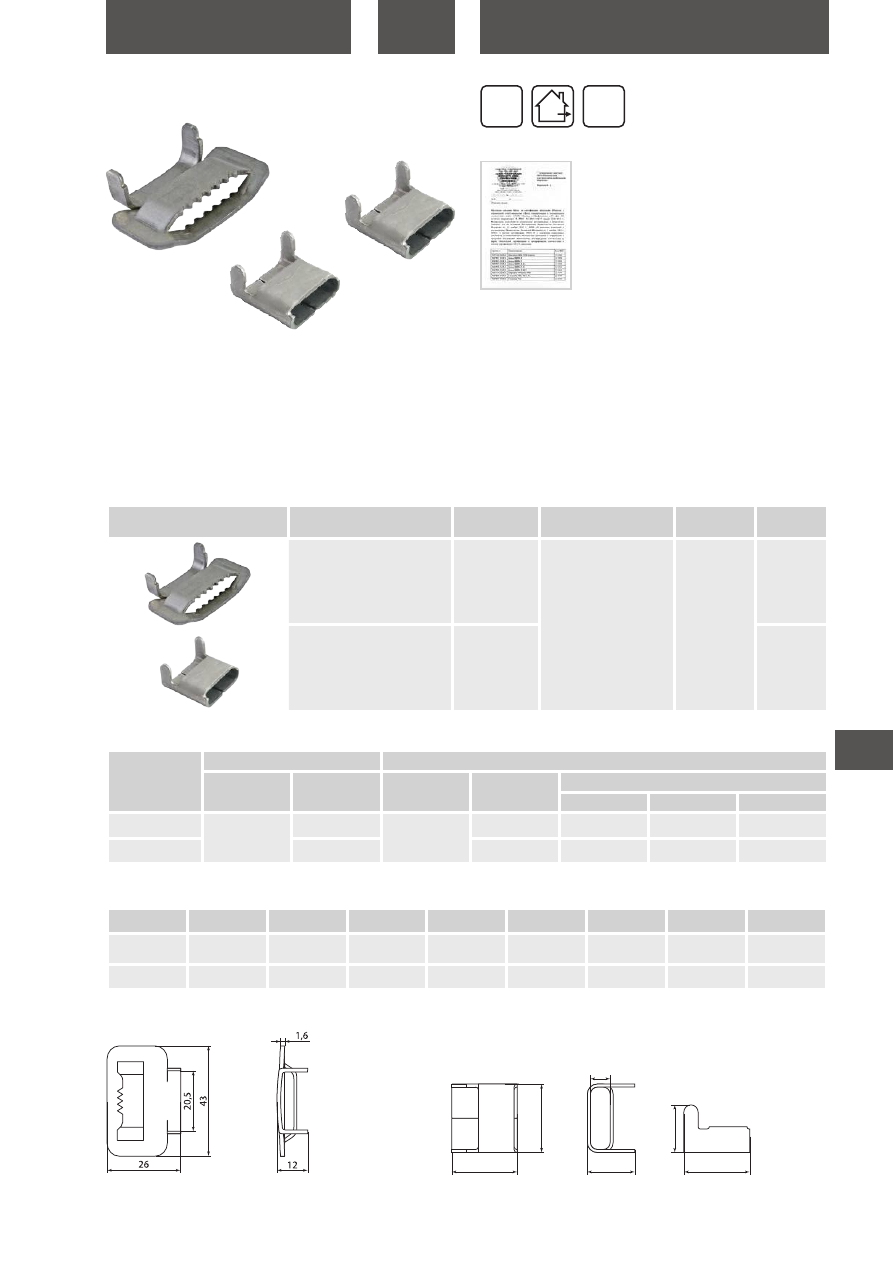

СКРЕПЫ


Наименование

Артикул

Минимальная

разрушающая нагрузка, кН

Количество в

упаковке, шт.

Масса

упаковки, кг

Скрепа-бугель усиленная СУ-20

100шт/упак (COT36, NB 20) TDM

SQ0412-0103

8,5

100

1,4

Скрепа СГ-20 100шт/упак (A200,

NC 20) TDM

SQ0412-0102

1,25

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0103

100

1,1

1000

12,2

410

330

230

SQ0412-0102

1,25

12,8

310

210

220

Габаритные размеры

(мм)

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

СУ-20

СУ-20

C20

NB 20

В 200

СОТ36

–

–

B 20

СГ-20

CГ-20

NC 20

NC 20

C 20

–

CF 20

A 200

C 20

Сравнительная таблица аналогов по сериям

SQ0412-0102

SQ0412-0103

13

13

6

22

22

23

136

14

АРМАТУРА ДЛЯ СИП

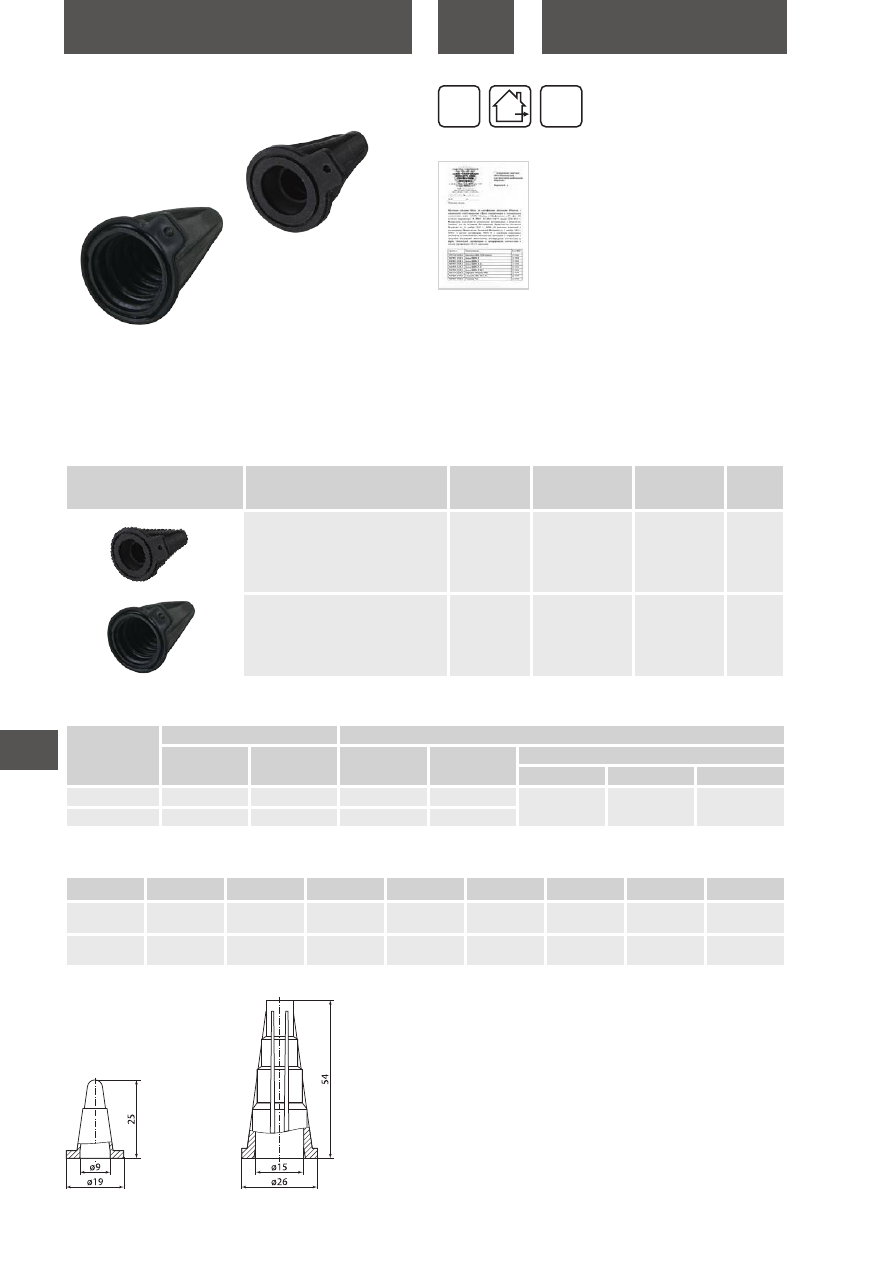

КОЛПАЧКИ ИЗОЛИРУЮЩИЕ



СЕРИИ

КИ

Назначение

   Для изоляции оголенных концов жил СИП.

   Для предотвращения проникновения влаги в жилы.

Материалы

   Изготовлены из морозо- и ультрафиолетостойкого полимера TPR.

Преимущества

   Устойчивы к погодно-климатическим условиям и ультрафиоле-

товому излучению.

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0052

270

0,98

1080

5,88

400

300

200

SQ0412-0051

100

0,90

800

7,20


Наименование

Артикул

Рекомендуемый

диапазон сечений,

мм

2

Количество

в упаковке,

шт.

Масса

упаковки,

кг

Колпачки изолирующие КИ 6-35 TDM

SQ0412-0052

6–35

270

0,35

Колпачки изолирующие КИ 25-150 TDM

SQ0412-0051

25–150

100

0,56

Габаритные размеры

(мм)

SQ0412-0052

SQ0412-0051

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

КИ 6-35

КИ 6-35

CE4-50

СЕ 6-35

CI 6-35

PK553

GPE 3

CECT 6- 35

CE 6-35

КИ 25-150

КИ 16-150

CE25-150

СЕ 25-150

CI 25-150

PK555

GPE 5

CECT 25- 150

CE 16-150

Сравнительная таблица аналогов по сериям

137

14

АРМАТУРА ДЛЯ СИП

Назначение

   Подключение измерителя напряжения, заземления и закора-

чивания линий при выполнении монтажных работ.

Материалы

   Контактная часть изготовлена из бронзы.

   Кожух изготовлен из УФ-стойкого полимера.

Преимущества

   Изоляция зажима испытана напряжением 6 кВ.

Адаптеры снабжены маркиров-

кой «1, 2, 3, N».

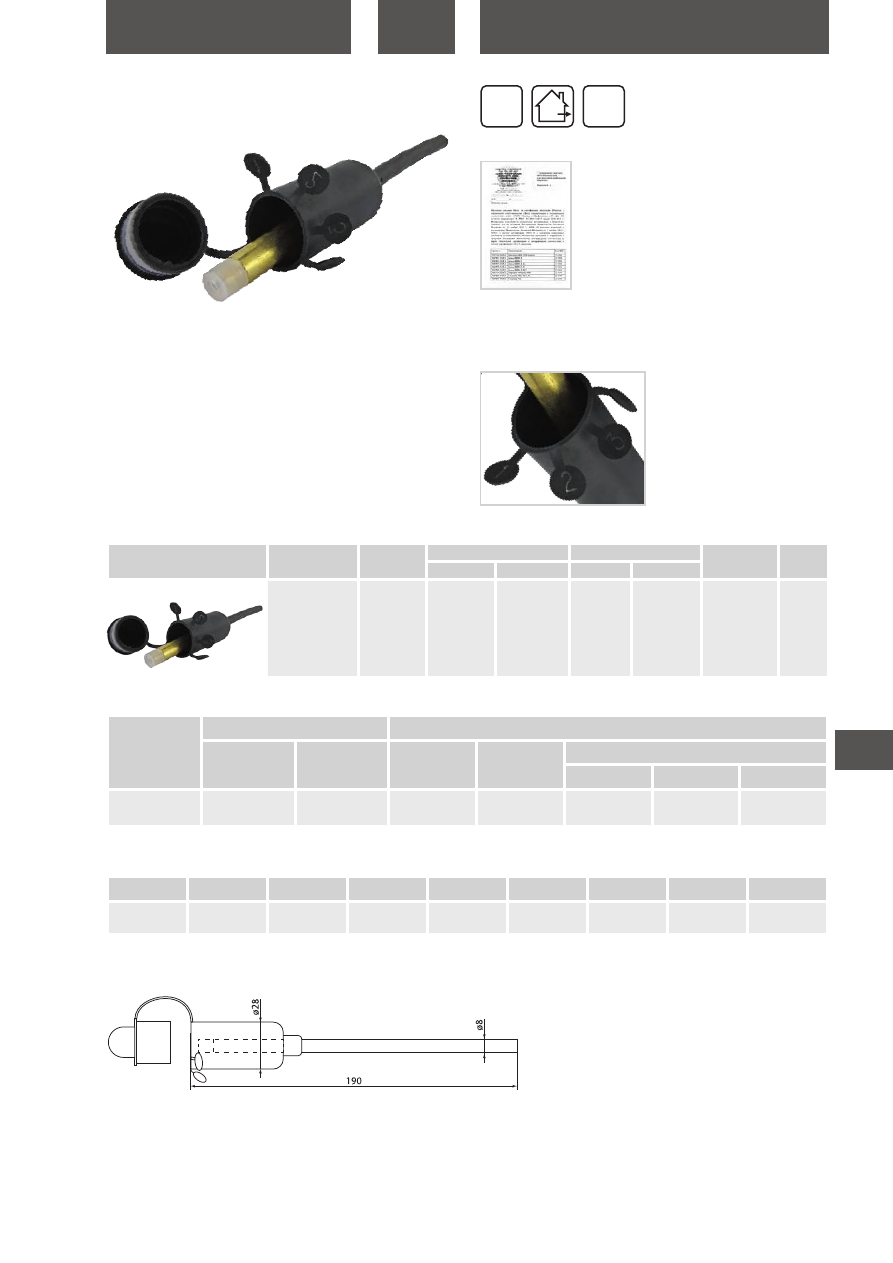

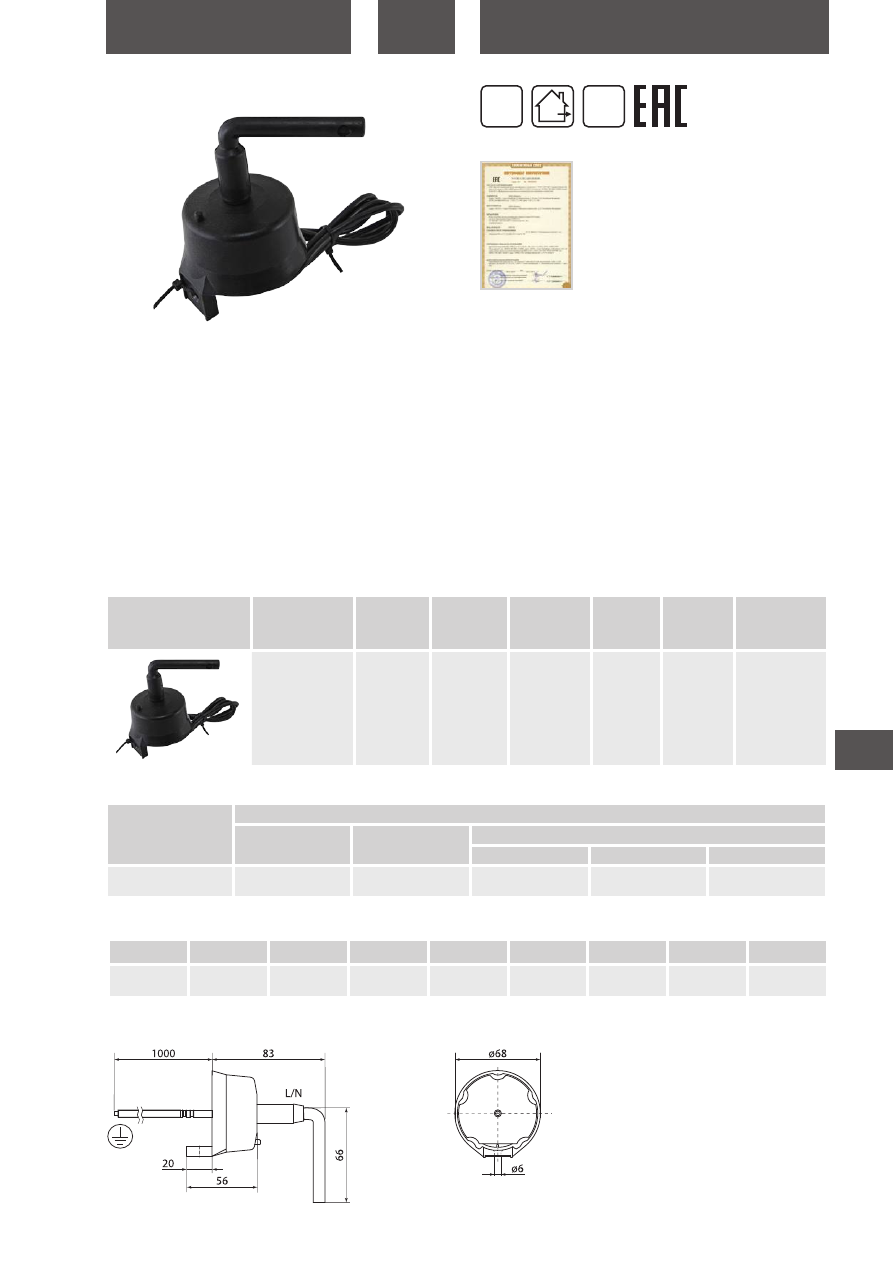

АДАПТЕРЫ ДЛЯ ЗАКОРОТОК И ЗАЗЕМЛЕНИЯ



СЕРИИ

АЗЗ-25


Наименование

Артикул

Изолированный проводник

Втычной контакт

Максимальный

ток КЗ, кА/с

Рабочий

ток, А

Сечение, мм

2

Диаметр, мм

Длина, мм

Диаметр, мм

Адаптер

для закороток

и заземления

АЗЗ-25 (PMCC,

SE 40, AIZZ) TDM

SQ0412-0054

25

9

35

11

4

200

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0054

10

0,7

60

4,5

340

240

190

Габаритные размеры

(мм)

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

АЗЗ-25

АЗЗ-25

PMCC

PC 481

AIZZ

SЕ40

TTD

РМСС

CMCC

Сравнительная таблица аналогов по сериям

138

14

АРМАТУРА ДЛЯ СИП


Наименование

Артикул

Минимальная нагрузка, кН

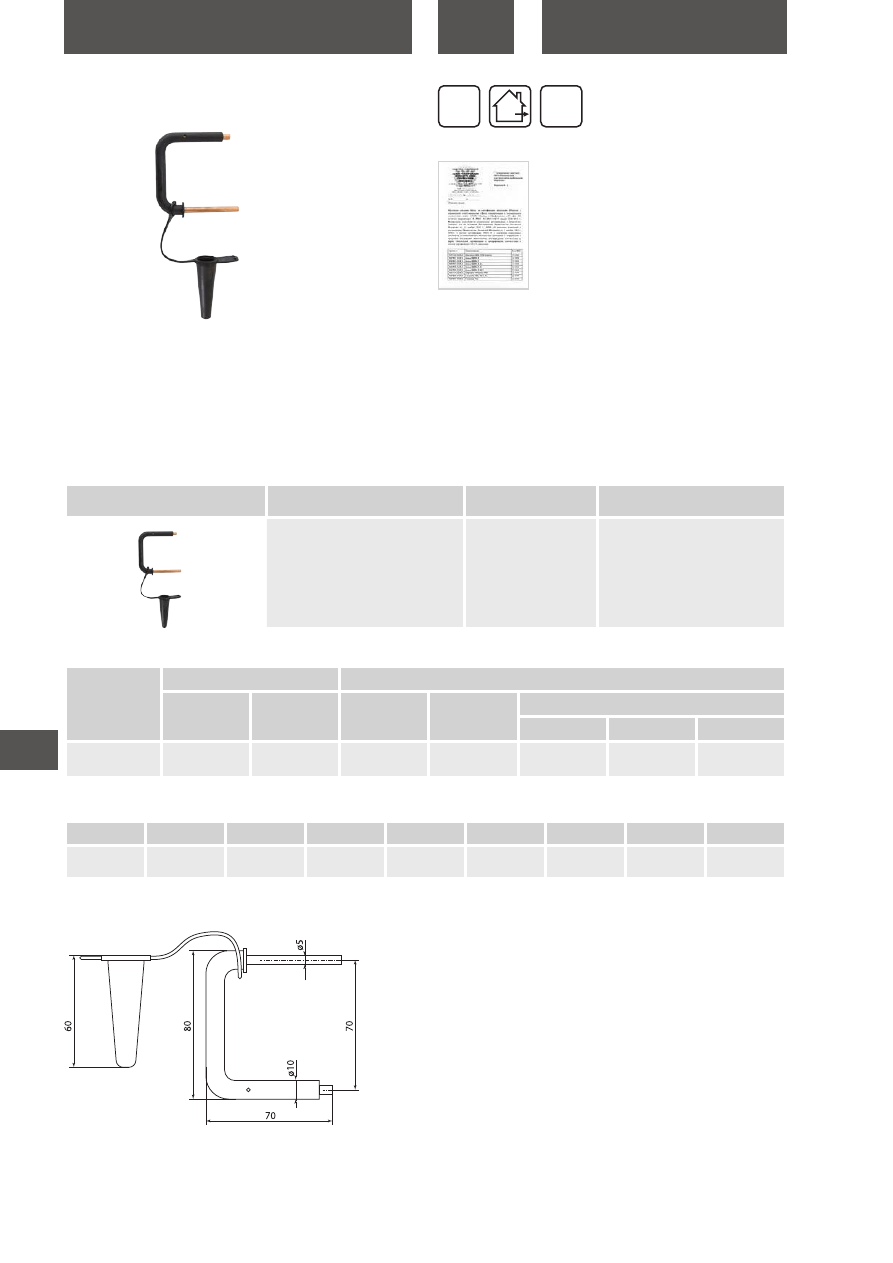

Изолированная скоба для заземления

С 200 (ST 208.1) TDM

SQ0412-0053

10

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0053

10

0,65

200

13,6

420

300

250

Назначение

   Используется для замера напряжения и защитного заземле-

ния при выполнении монтажных работ.

Материалы

   Изготовлены из медного прутка, покрыты полимером, стойким

к ультрафиолетовому излучению. Рабочая часть закрывается

защитным колпачком.

Преимущества

   Подключаются к проводу СИП с помощью прокалывающего

зажима ЗГОП 16-95/2,5-35.

ИЗОЛИРОВАННЫЕ СКОБЫ ДЛЯ ЗАЗЕМЛЕНИЯ

СЕРИИ

 С 200

Ассортимент

Упаковка

Габаритные размеры

(мм)

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

С 200

–

–

–

–

SТ208.1

–

–

C 200

Сравнительная таблица аналогов по сериям

139

14

АРМАТУРА ДЛЯ СИП

Назначение

   Для защиты потребителей, оборудования и линейной изоляции

сетей 0,4 кВ от перенапряжений.

Материалы

   Для ограничений импульсов используется оксидноцинковый

варистор.

   Кожух изготовлен из УФ-стойкого полимера.

Преимущества

   Ограничитель напряжения варисторного типа специальной

конструкции.

   Поставляется в сборе с прокалывающим зажимом ЗГОП

16-95/2,5-35.

Конструкция и принцип работы

   Ограничитель ОПН ограничивающего типа с разъедините-

лем. В  отсутствии перенапряжения под рабочим напряжени-

ем ограничитель сохраняет высокое полное сопротивление,

через него протекает ток величиной в единицы микроампер и

носит емкостной характер. При превышении волной импульса

перенапряжения порога срабатывания ограничителя практи-

чески мгновенно снижает сопротивление для отвода импульса

от электрооборудования на землю.

   Терморасцепители срабатывают при повреждении (перегреве)

варисторов: происходит отсоединение вывода заземления и

из корпуса ОПН откидывается защитная крышка, окрашенная

изнутри в красный цвет, что является индикатором срабатыва-

ния расцепителя.

   Ограничители присоединяются к СИП с помощью зажимов

для абонентских ответвлений ЗГОП.

ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЯ



СЕРИИ

ОПН 280


Наименование

Артикул

Номинальный

ток, кА

Максимальный

ток, кА

Рабочее

напряжение,

В

Защитный

уровень

напряжения,

кВ

Класси-

фикационное

напряжение, В

Ограничитель

перенапряжения

ОПН 280 (LVA-280B,

OP600/28) TDM

SQ0412-0055

10

40

280

1,2

500

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0055

40

15

510

400

260

Габаритные размеры

(мм)

Сертификат ТР ТС

+80

0

C

–60

0

C

гарантия

5

лет

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ОПН 280

ОПН-280 ЗОИ

LVA-280B

OP600/28

LVA 260

SЕ46.328-10

BOP-R 0,28/5

LVA 280B

OCT 600/28

Сравнительная таблица аналогов по сериям

140

14

АРМАТУРА ДЛЯ СИП

Назначение

   Для защиты линий электропередач от коротких замыканий

и перегрузок.

   Для ограничения потребляемой мощности абонента.

Применение

   Используются с плавкими вставками ПВЦ 22х58 мм с номиналь-

ным током срабатывания от 2 до 63 А.

Материалы

   Корпус из погодо- и ультрафиолетостойкого полимера. Снаб-

жен герметизирующей заглушкой.

Преимущества

   Позволяют соединять и разъединять линию под нагрузкой, т. к.

выполнены из диэлектрического материала.

   Устойчивы к погодно-климатическим условиям и ультрафиоле-

товому излучению.

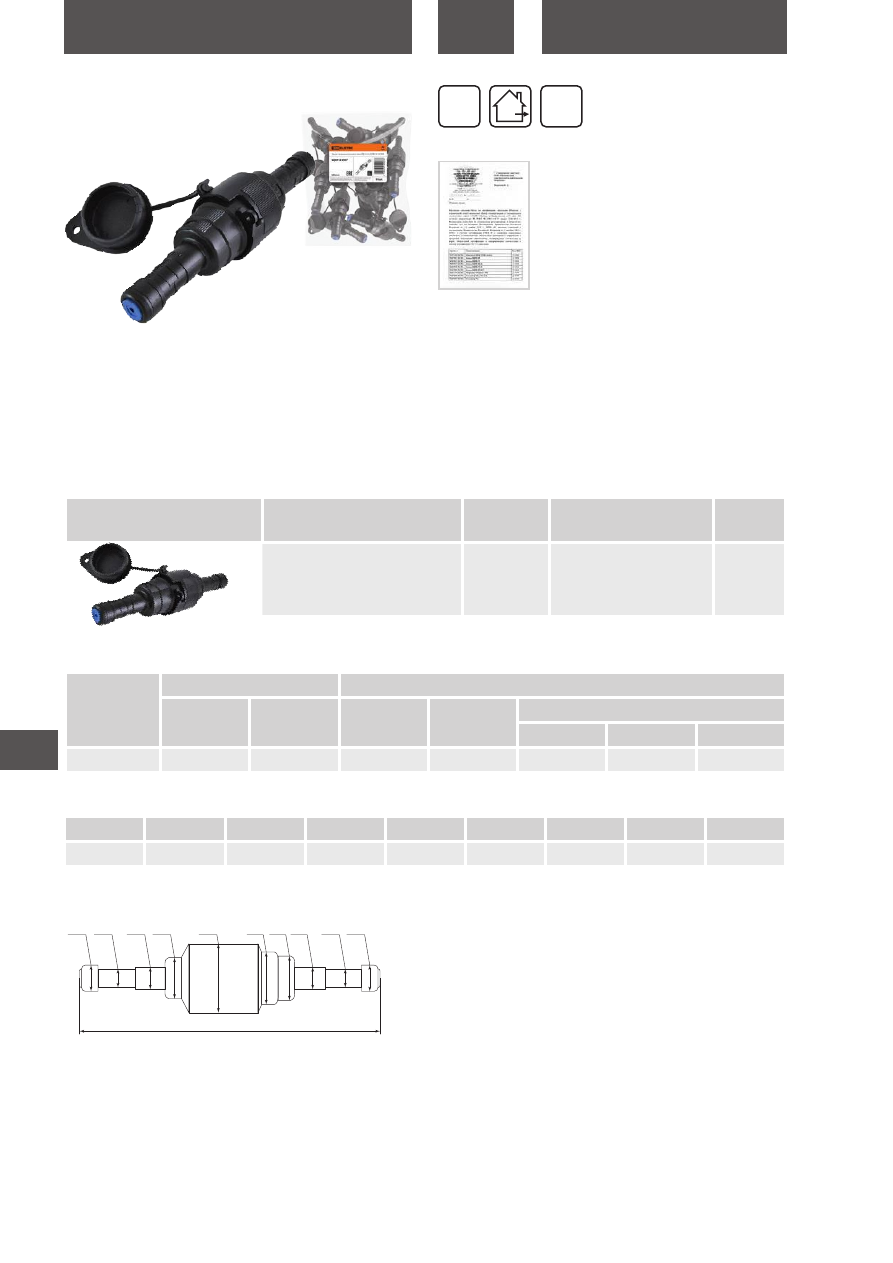

КОРПУС ПРЕДОХРАНИТЕЛЬНОЙ ВСТАВКИ

КПВ


Наименование

Артикул

Сечение СИП, мм

2

Масса, г

Корпус предохранительной вставки

КПВ 16-16 (CCFBD 16-16) TDM

SQ0412-0057

16/16

129

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0057

10

1,37

100

13,7

325

240

440

Габаритные размеры

(мм)

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

КПВ 16-16

КПВ 16-16

–

PF-35

–

–

DCPAE

CCFBD 16-16

CBF 16

Сравнительная таблица аналогов по сериям

175

ø16 ø13

ø14 ø27

ø38

ø30 ø27 ø14

ø13 ø16

141

14

АРМАТУРА ДЛЯ СИП

Назначение

   Для крепления защищенных проводов на штыревых изоля-

торах.

Материалы

   Изготовлены из оцинкованной пружинной проволоки.

   Имеют стойкое полимерное покрытие.

Преимущества

   Монтаж вязки производится без инструмента.

   Имеют стойкое полимерное покрытие, обеспечивающее необхо-

димую прочность заделки проводов.

   Вязки спиральные не разрушаются во время всего срока службы.

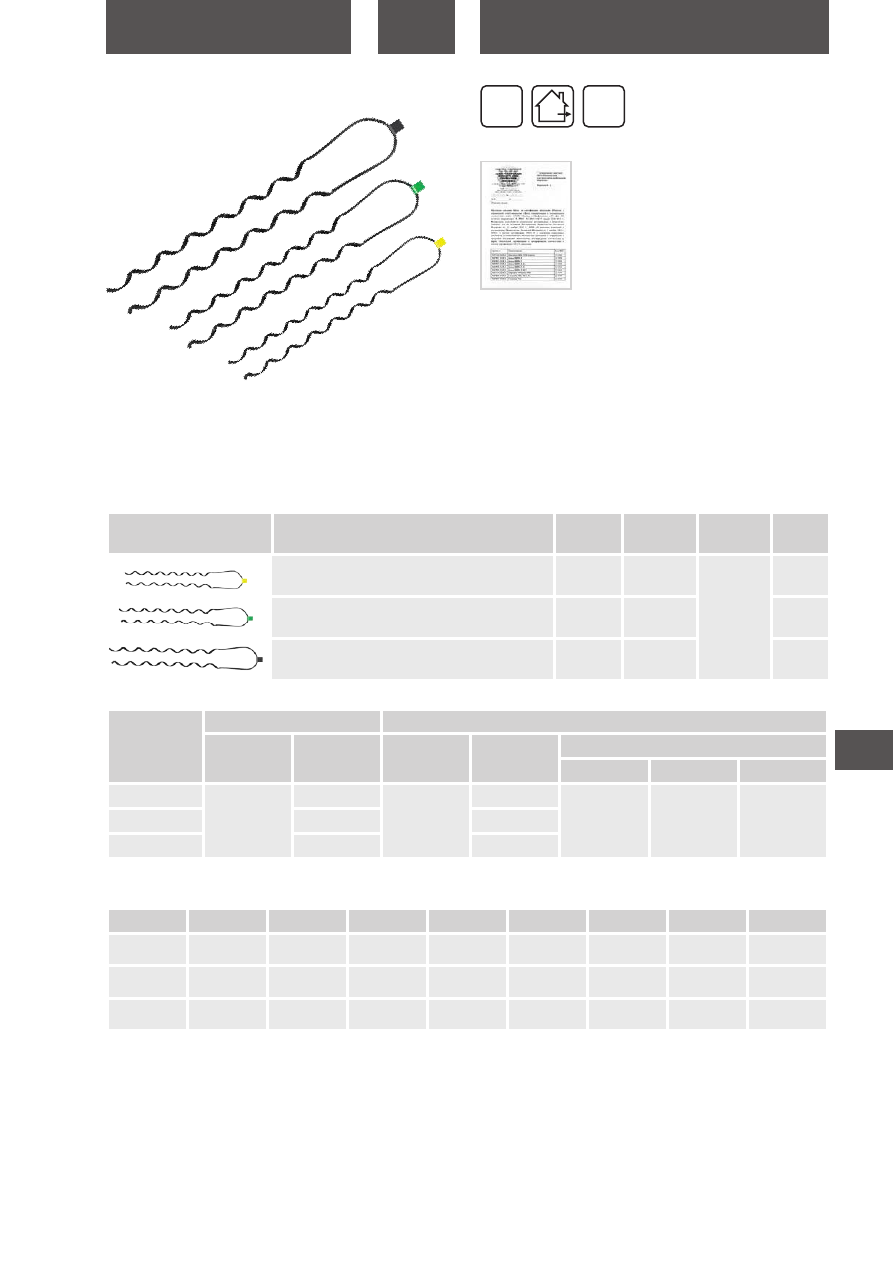

ВЯЗКИ СПИРАЛЬНЫЕ ИЗОЛИРОВАННЫЕ



СЕРИИ

BC

Ассортимент

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0016

6

0,63

120

13,20

600

300

250

SQ0412-0017

0,77

16,05

SQ0412-0018

0,79

16,40


Наименование

Артикул

Сечение

защищенного

провода, мм

2

Минимальная

нагрузка, кН

Цветная

марки-

ровка

Вязка спиральная изолированная BC 35/50 (CO35) TDM

SQ0412-0016

35–50

5

Желтый

Вязка спиральная изолированная BC 70/95 (CO70) TDM

SQ0412-0017

70–95

Зеленый

Вязка спиральная изолированная BC 120/150 (CO120) TDM

SQ0412-0018

120–150

Черный

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

BC 35/50

CB 35

SO115.50

CB 35

ВС 35/50.2

CO 35

PLCST 2 C/F/J

–

CB 35

BC 70/95

CB 70

SO115.95

CB 70

ВС 70/95.2

CO 70

PLCST 3 C/F/J

–

CB 70

BC 120/150

CB 120

SO115.150

CB 120

ВС 120/150.2

CO 120

PLCST 4 C/F/J

–

CB 120

Сравнительная таблица аналогов по сериям

142

14

АРМАТУРА ДЛЯ СИП


Наименование

Артикул

Максимальное

усилие натяжения

ленты, кН

Ширина ленты,

мм

Толщина ленты,

мм

Инструмент для натяжения и резки

монтажной ленты ИНЛ (CVF) TDM

SQ0412-0056

10

до 20

до 1

Артикул

Транспортная упаковка

Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0412-0056

6

11,4

310

275

170

Назначение

   Для натяжения и резки монтажной ленты ЛМ на опорах.

Материалы

   Изготовлены из долговечного высокопрочного металлического

сплава, имеет надежную антикоррозийную обработку.

Преимущества

   Снабжены рычагом для захвата и фиксации ленты.

   2 в 1: натяжение и обрезка ленты.

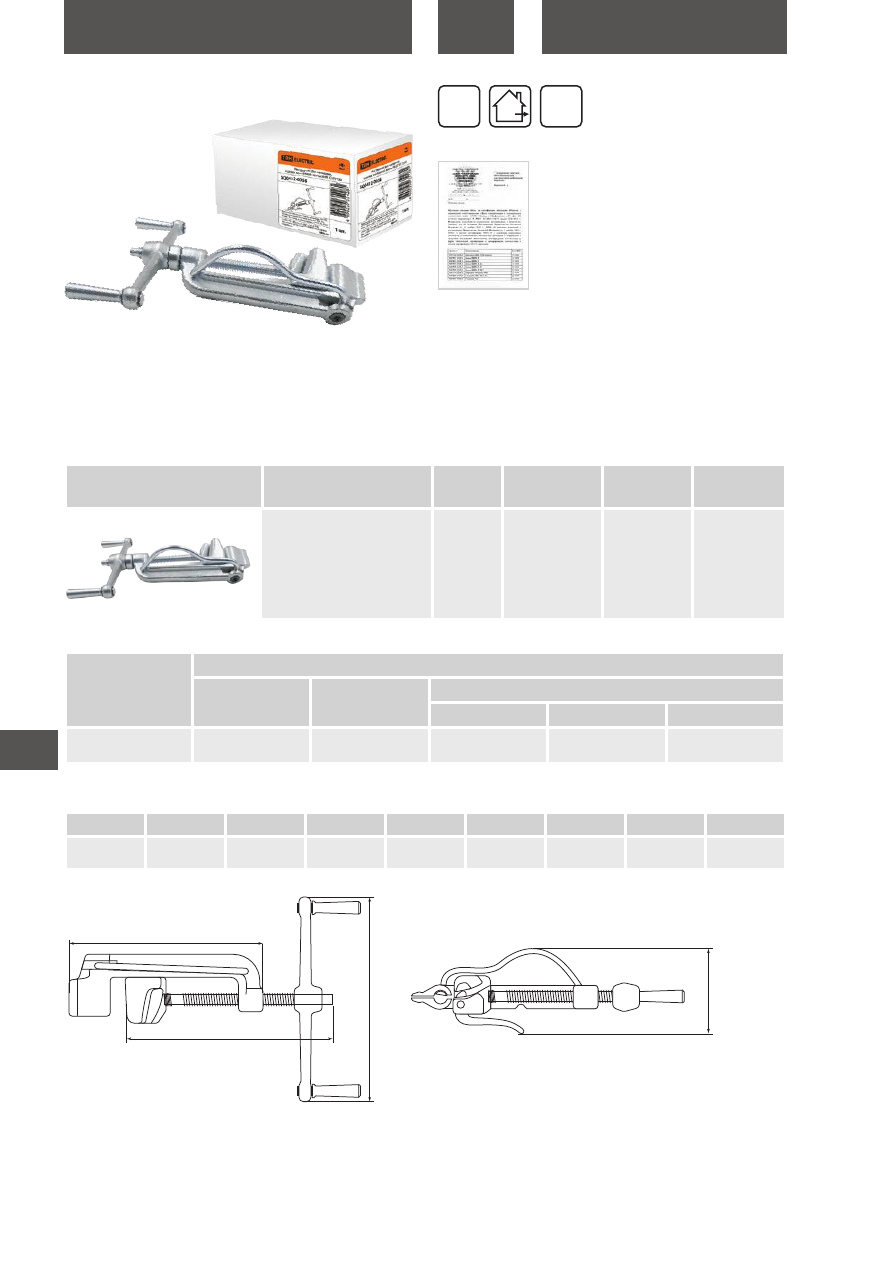

ИНСТРУМЕНТЫ ДЛЯ НАТЯЖЕНИЯ И РЕЗКИ

МОНТАЖНОЙ ЛЕНТЫ СЕРИИ

ИНЛ

Ассортимент

Упаковка

+80

0

C

–60

0

C

гарантия

5

лет

Отказное письмо

TDM ELECTRIC

ИЭК

ЭКФ

Нилед

МЗВА

ENSTO

SICAME

TYCO

BK

ИНЛ

ИНСЛ-1

–

CVF

КН-20

CT42

W001

OPV

OPV

Сравнительная таблица аналогов по сериям

Габаритные размеры

(мм)

204

193

200

85

204

193

200

85

МОНТАЖНЫЕ ИЗДЕЛИЯ ДЛЯ СИЛОВОГО КАБЕЛЯ

МОНТАЖНЫЕ ИЗДЕЛИЯ ДЛЯ СИЛОВОГО КАБЕЛЯ

15

144

СИЛОВЫЕ КАБЕЛЬНЫЕ НАКОНЕЧНИКИ И ГИЛЬЗЫ

15

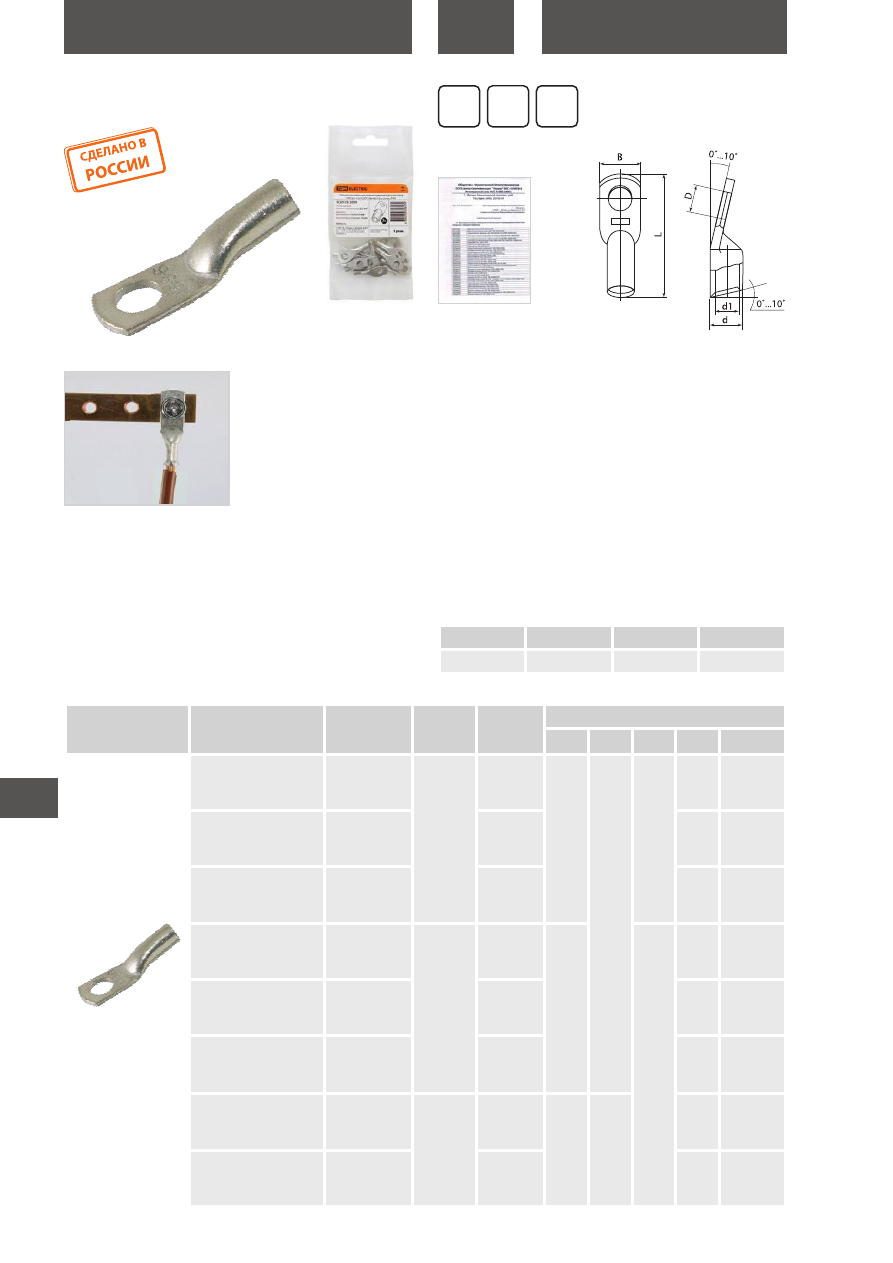

НАКОНЕЧНИКИ МЕДНЫЕ ЛУЖЕНЫЕ ПОД

ОПРЕССОВКУ

ТМЛ

 ГОСТ 7386-80

Назначение

Для оконцевания опрессовкой

медных жил кабелей и прово-

дов.

Применение

   Для присоединения кабелей и проводов к медным шинам и

выводам электротехнических устройств.

   Для кабелей и проводов на напряжение до 35 кВ включительно.

Материалы

   Электротехническая медь М2.

   Покрытие оловянно-висмутовое методом электролитического

лужения.

Ассортимент

Cu

Sn-Bi

Преимущества

   Наконечники соответствуют ГОСТ 7386-80.

   Климатическое исполнение Т2.

Преимущества наконечников ТМЛ в розничной упаковке

   Удобная упаковка для реализации через розничную сеть –

пакет из полиэтилена высокого давления с европодвесом и

штрихкодом EAN-13.

Структура условного обозначения

ТМЛ 10-6-5

   Т – изготовлен из трубы

   М – медный

   Л – луженый

   10 – номинальное сечение наконечника, мм2

   6 – диаметр контактного стержня, мм

   5 – внутренний диаметр хвостовика, мм

Сравнительная таблица аналогов по сериям

Отказное письмо

гарантия

5

лет

35 кВ


Наименование

Артикул

Сечение

жилы, мм

2

Диаметр

контактного

стержня, мм

Размеры, мм

d1

d

L

D

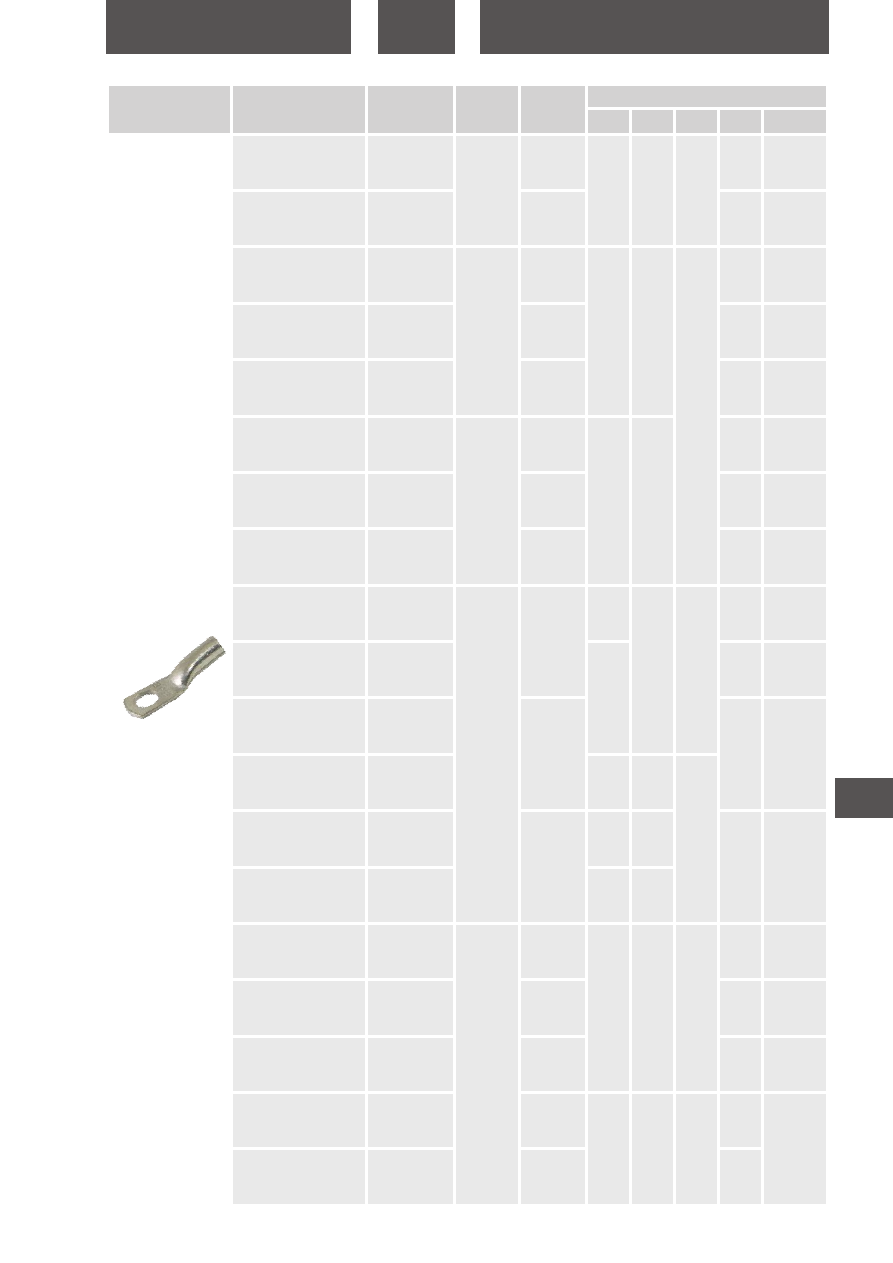

B, не более

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 2,5-4-2,6

ГОСТ 7386-80 TDM

SQ0533-0015

2,5

4

2,6

5

28

4,3

8

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 2,5-5-2,6

ГОСТ 7386-80 TDM

SQ0533-0000

5

5,3

10

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 2,5-6-2,6

ГОСТ 7386-80 TDM

SQ0533-0016

6

6,4

12

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 4-4-3

ГОСТ 7386-80 TDM

SQ0533-0017

4

4

3

32

4,3

8

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 4-5-3

ГОСТ 7386-80 TDM

SQ0533-0001

5

5,3

10

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 4-6-3

ГОСТ 7386-80 TDM

SQ0533-0021

6

6,4

12

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 6-4-4

ГОСТ 7386-80 TDM

SQ0533-0018

6

4

4

6

4,3

9

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 6-5-4

ГОСТ 7386-80 TDM

SQ0533-0002

5

5,3

10

TDM ELECTRIC

КВТ

IEK

EKF

ТМЛ

ТМЛ

ТМЛ

ТМЛ

145

СИЛОВЫЕ КАБЕЛЬНЫЕ НАКОНЕЧНИКИ И ГИЛЬЗЫ

15


Наименование

Артикул

Сечение

жилы, мм

2

Диаметр

контактного

стержня, мм

Размеры, мм

d1

d

L

D

B, не более

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 6-6-4

ГОСТ 7386-80 TDM

SQ0533-0022

6

6

4

6

32

6,4

12

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 6-8-4

ГОСТ 7386-80 TDM

SQ0533-0053

8

8,4

13

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 10-5-5

ГОСТ 7386-80 TDM

SQ0533-0019

10

5

5

8

40

5,3

11

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 10-6-5

ГОСТ 7386-80 TDM

SQ0533-0003

6

6,4

14

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 10-8-5

ГОСТ 7386-80 TDM

SQ0533-0023

8

8,4

16

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 16-6-6

ГОСТ 7386-80 TDM

SQ0533-0004

16

6

6

9

6,4

14

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 16-8-6

ГОСТ 7386-80 TDM

SQ0533-0024

8

8,4

16

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 16-10-6

ГОСТ 7386-80 TDM

SQ0533-0054

10

10,4

17

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 25-6-8

ГОСТ 7386-80 TDM

SQ0533-0052

25

6

8

10

45

8,4

17

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 25-6-7

ГОСТ 7386-80 TDM

SQ0533-0020

7

6,4

15

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 25-8-7

ГОСТ 7386-80 TDM

SQ0533-0005

8

8,4

16

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 25-8-8

ГОСТ 7386-80 TDM

SQ0533-0006

8

11

50

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 25-10-7

ГОСТ 7386-80 TDM

SQ0533-0055

10

7

10

11

20

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 25-10-8

ГОСТ 7386-80 TDM

SQ0533-0028

8

11

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 35-8-9

ГОСТ 7386-80 TDM

SQ0533-0025

35

8

9

12

60

8,4

18

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 35-10-9

ГОСТ 7386-80 TDM

SQ0533-0029

10

11

20

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 35-12-9

ГОСТ 7386-80 TDM

SQ0533-0030

12

13

22

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 35-8-10

ГОСТ 7386-80 TDM

SQ0533-0031

8

10

13

63

8,4

20

Наконечник кабельный

медный луженый под

опрессовку ТМЛ 35-10-10

ГОСТ 7386-80 TDM

SQ0533-0007

10

11
