TDM ELECTRIC: системы для прокладки кабеля. Каталог продукции (2022 год) - часть 3
64
12
ТРУБЫ
Назначение
Для одиночной или групповой прокладки цепей питания
систем противопожарной защиты, а также в помещениях, осна-
щенных оборудованием, которое должно сохранять работо-
способность в условиях пожара.
Для прокладки безопасных кабеленесущих систем как
в сухих, так и во влажных помещениях, а также на открытом
пространстве.
Применение
Для открытой и скрытой провод-
ки в местах массового скопления
людей, где необходимо соблю-
дать повышенные меры пожар-
ной безопасности (обществен-
ные здания, аэропорты, метро,
вокзалы).
Инфраструктурные объекты (больницы, операционные, дет-
ские сады, школы).
Объекты коммерческой недвижимости (гостиницы, офисы, тор-
говые центры, общественные помещения).
Жилые помещения (коттеджи, квартиры, дома, дачи).
Производственные помещения.
Материалы
Композиция ПНД с антипиреном, трудногорючая (кабельный
компаунд FRНF («без галогена» – «halogen free»)).
Преимущества
Являются экологически чистой продукцией: принципиально
новые «halogen free» гофрированные трубы не выделяют ток-
сичных веществ, коррозионно-активных продуктов и галоге-
нов при горении и тлении.
Идеальный материал для прокладки кабелей в соответствии
с современными нормами строительства электросетей.
Имеют удобную упаковку – бухту со стикером, на который
нанесена вся необходимая информация: торговая марка, наи-
менование, артикул, изображение продукта, характеристики
изделия, штрихкод ЕАN-13.
Технические характеристики
Ассортимент
Наименование параметра
Значение
Степень защиты
IP55
Диапазон рабочих температур, °С
от –25 до +60
Механическая прочность, Н
350 (на 5 см при +20 °С)
Сопротивление изоляции, мОм
100 (в течение 1 мин. при 500 В)
Диэлектрическая прочность, В
2000 (в течение 15 мин. при 50 Гц)
Нагревостойкость и огнестойкость
самозатухающие трубы
Цвет
черный RAL 9005
Наименование
Артикул
Внешний
D, мм
Внутренний
d, мм
Количество
в бухте, м,
±2%
Примерный
объём бухты,
м³
Масса
бухты,
кг
Труба гофрированная d 16 FRHF с зондом
легкая TDM
SQ0413-1016
16±0,4
10,7±0,3
100
0,050
3,30
Труба гофрированная d 20 FRHF с зондом
легкая TDM
SQ0413-1020
20±0,4
14,1±0,3
0,069
4,10
Труба гофрированная d 25 FRHF с зондом
легкая TDM
SQ0413-1025
25±0,4
18,3±0,4
75
0,056
3,90
Труба гофрированная d 32 FRHF с зондом
легкая TDM
SQ0413-1032
32±0,4
24,3±0,4
50
0,090
4,20

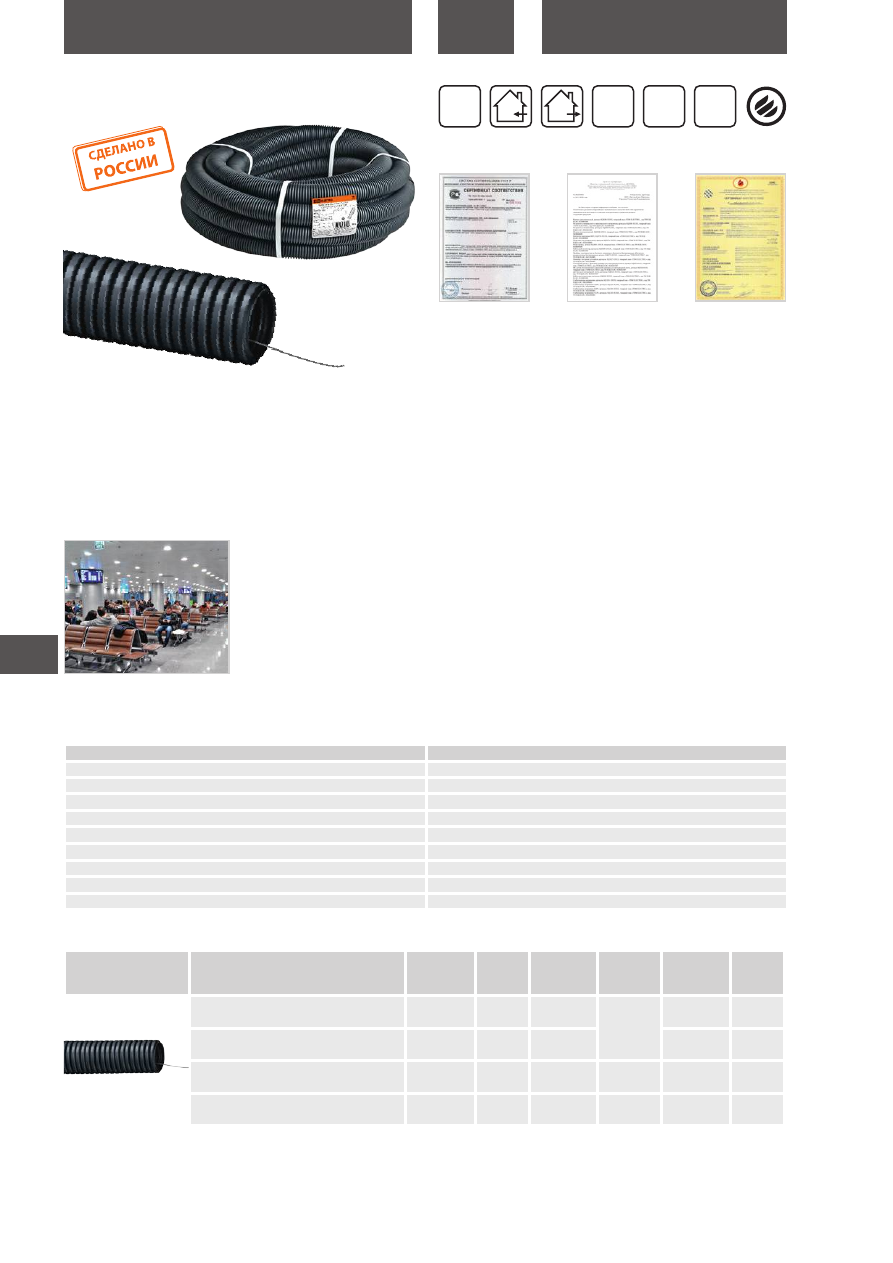

ТРУБЫ ГОФРИРОВАННЫЕ БЕЗГАЛОГЕННЫЕ
ТРУДНОГОРЮЧИЕ FRHF
+60
0
C
–25
0
C
IP55
FRHF
гарантия
1
год
Наименование параметра
Значение
Температура монтажа, °С
от –25 до +60
Температура эксплуатации , °С
от –45 до +115
Степень защиты от воздействия окружающей среды
IP55
Прочность, Н
свыше 350 (на 5 см, при 20 °С)
Нагревостойкость и огнестойкость
самозатухающие трубы
Диэлектрическая прочность, В, не менее
2000 (15 мин, при частоте 50 Гц)
Сопротивление изоляции, Мом, не менее
100 (1 мин, 500 В)
Радиус изгиба под углом 360°
3 диаметра трубы
Цвет
черный
Пожарный
сертификат
Отказное
письмо

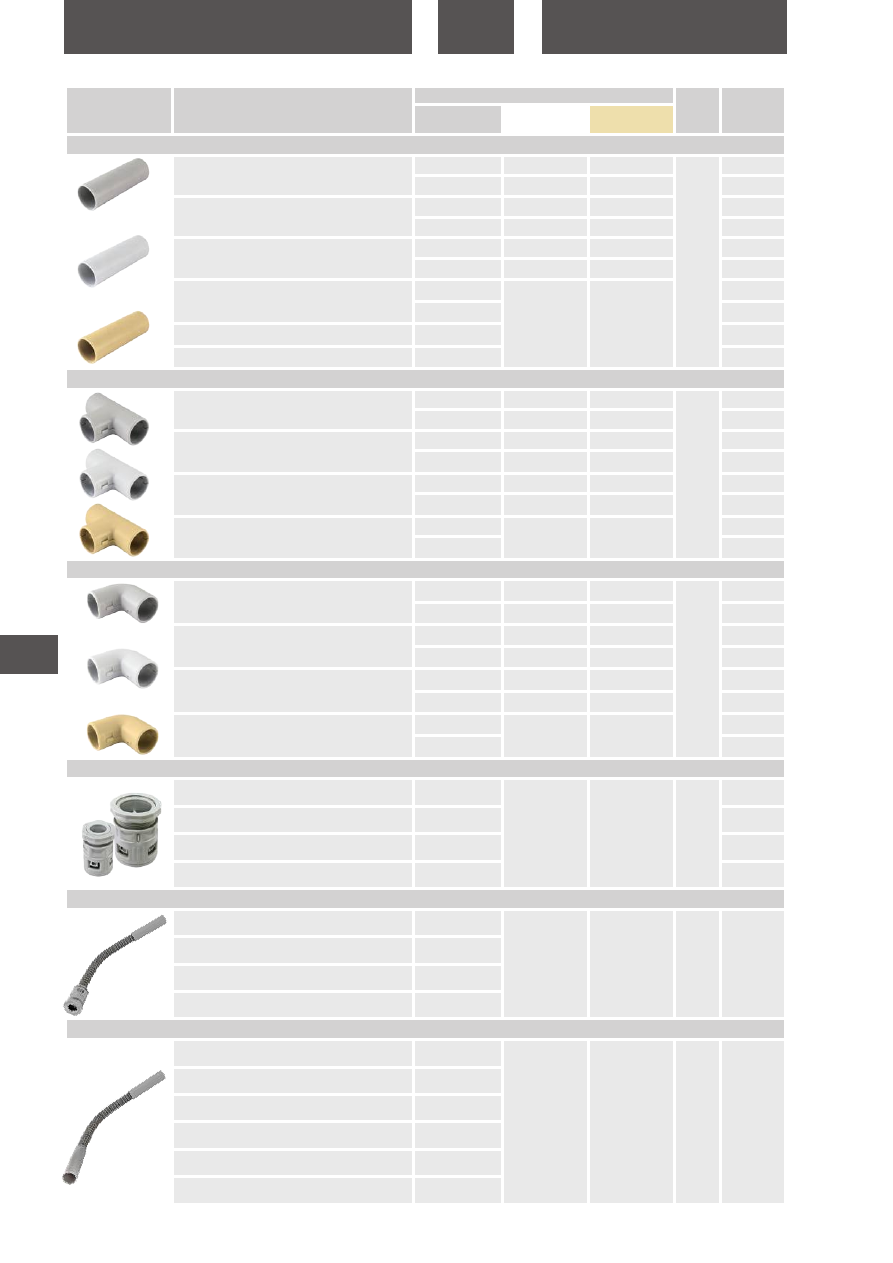

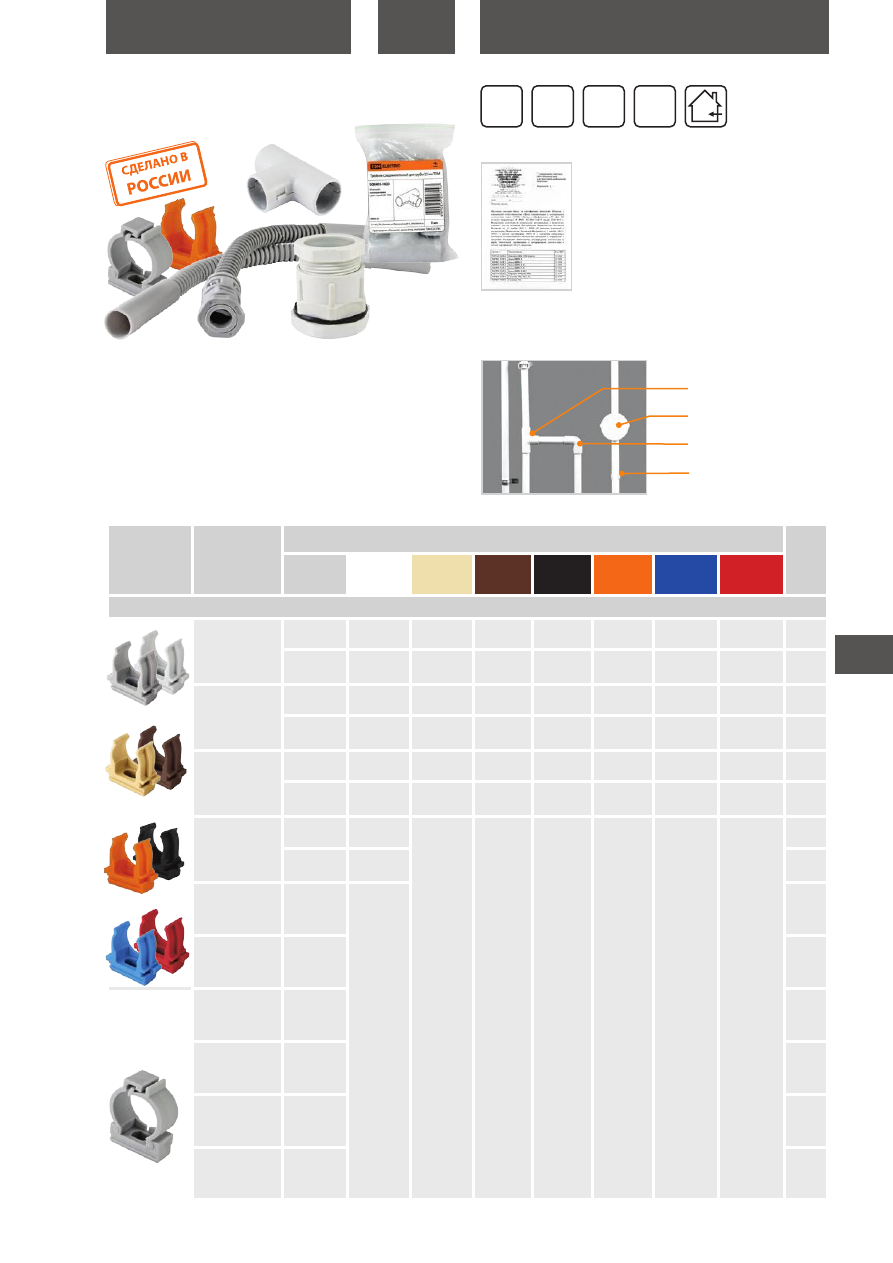

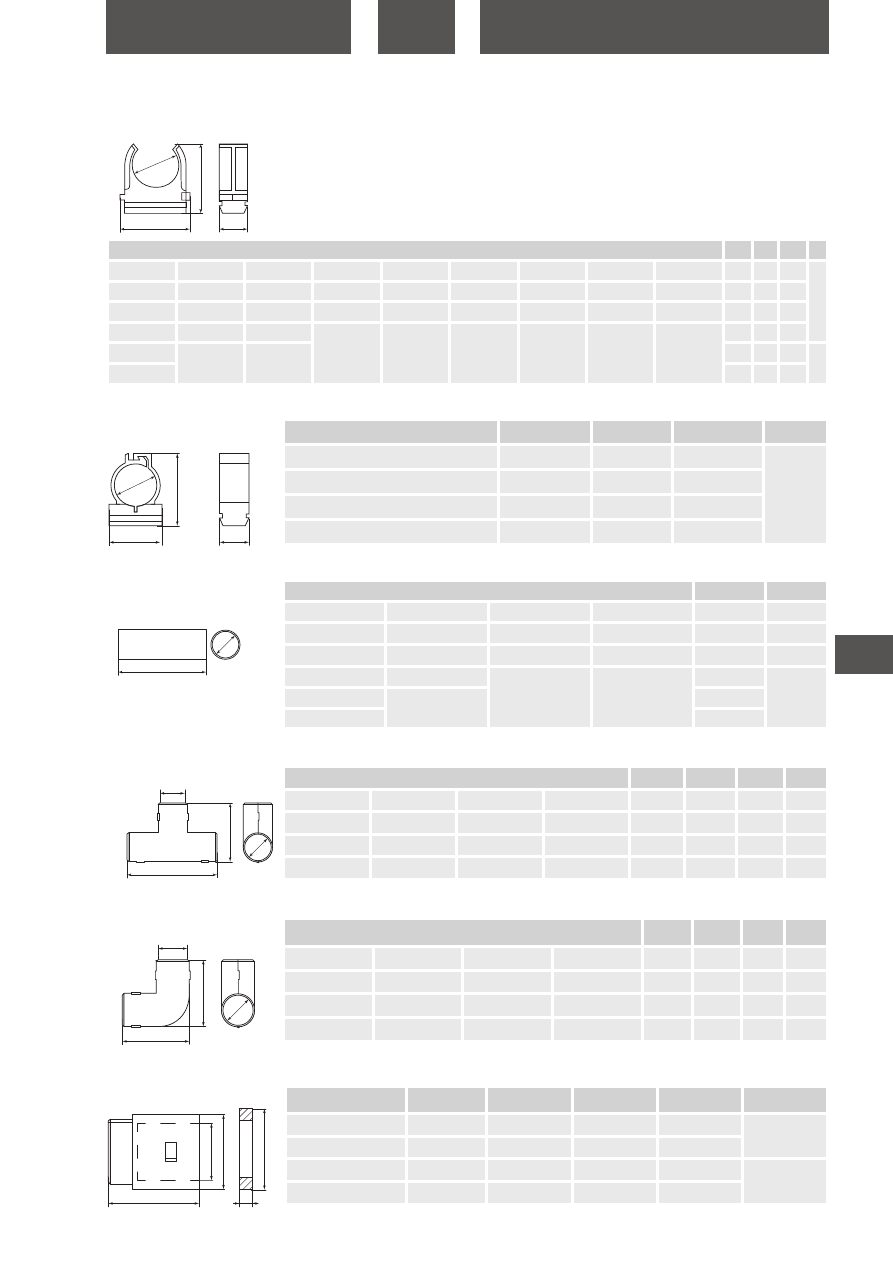

Аксессуары
см. на стр. 69.
Распаячные и монтажные коробки
см. на стр. 1021-1025, 1054-1063 том 2.
Сертификат
65
12
ТРУБЫ
Обладают высокой жесткостью,
что обеспечивает надежную
защиту проложенного кабеля
от внешних физических воздей-
ствий и угроз.
Обладают повышенной износо-
стойкостью и устойчивы к вибра-
ционным и ударным нагрузкам.

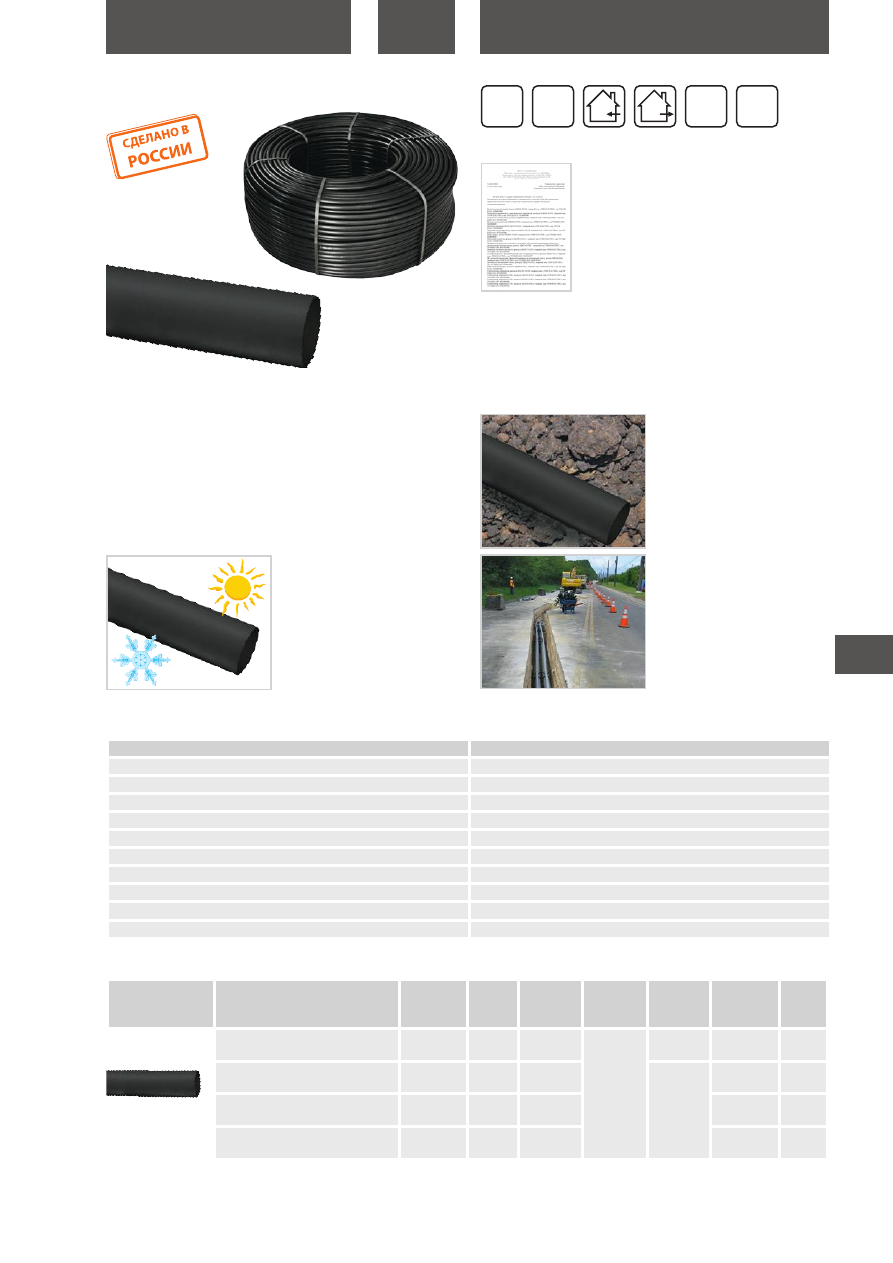

ТРУБЫ ГЛАДКИЕ ТЕХНИЧЕСКИЕ ИЗ ПНД
Технические характеристики
Ассортимент
Наименование параметра
Значение
Температура монтажа, °С
от –40 до +90
Температура эксплуатации , °С
от –40 до +90
Степень защиты от воздействия окружающей среды
IP55; IP67
Прочность, Н
250
Прочность при разрыве, Мпа, не менее
24,5
Срок службы, лет
50
Диэлектрическая прочность, В, не менее
2000 (15 мин, при частоте 50 Гц)
Сопротивление изоляции, Мом, не менее
100 (1 мин, 500 В)
Тип по глубине закладки в землю, м
до 2 (тип «средний»)
Цвет
черный
Наименование
Артикул
Внешний
D, мм
Внутренний
диаметр
d, мм
Количество
в бухте, м,
±2%
Примерная
толщина
стенки, мм
Примерный
объем бухты,
м
3
Масса
бухты,
кг
Труба гладкая техническая ПНД d 16(с)
черная TDM
SQ0413-0116
16±0,3
13±0,3
100
1,5
0,11
8,0
Труба гладкая техническая ПНД d 20(с)
черная TDM
SQ0413-0120
20±0,3
16±0,4
2,0
0,18
11,9
Труба гладкая техническая ПНД d 25(с)
черная TDM
SQ0413-0125
25±0,3
21±0,4
0,20
15,2
Труба гладкая техническая ПНД d 32(с)
черная TDM
SQ0413-0132
32±0,3
28±0,4
0,45
19,9
Применение
Для прокладки кабеля при монтаже проводки скрытым/
открытым способом в стенах (по стенам), потолках, в полах,
в грунте и т. д.
Материалы
Полиэтилен низкого давления (ПНД) без применения добавок
вторичных полимеров.
Преимущества
Высокая устойчивость к атмос-
ферным воздействиям: влаге,
ультрафиолетовому излучению,
а также широкий диапазон рабо-
чих температур от –40 до +90 °С
позволяют использовать трубы
ПНД в различных климатических
условиях без потерь механиче-
ских и изоляционных свойств.
+90
0
C
–40
0
C
IP55 IP67
гарантия
1
год
Отказное письмо
Аксессуары
см. на стр. 69.
Распаячные и монтажные коробки
см. на стр. 1021-1025, 1054-1063 том 2.
