Комплектующие
Элементы дымоудаления для конвекционных котлов

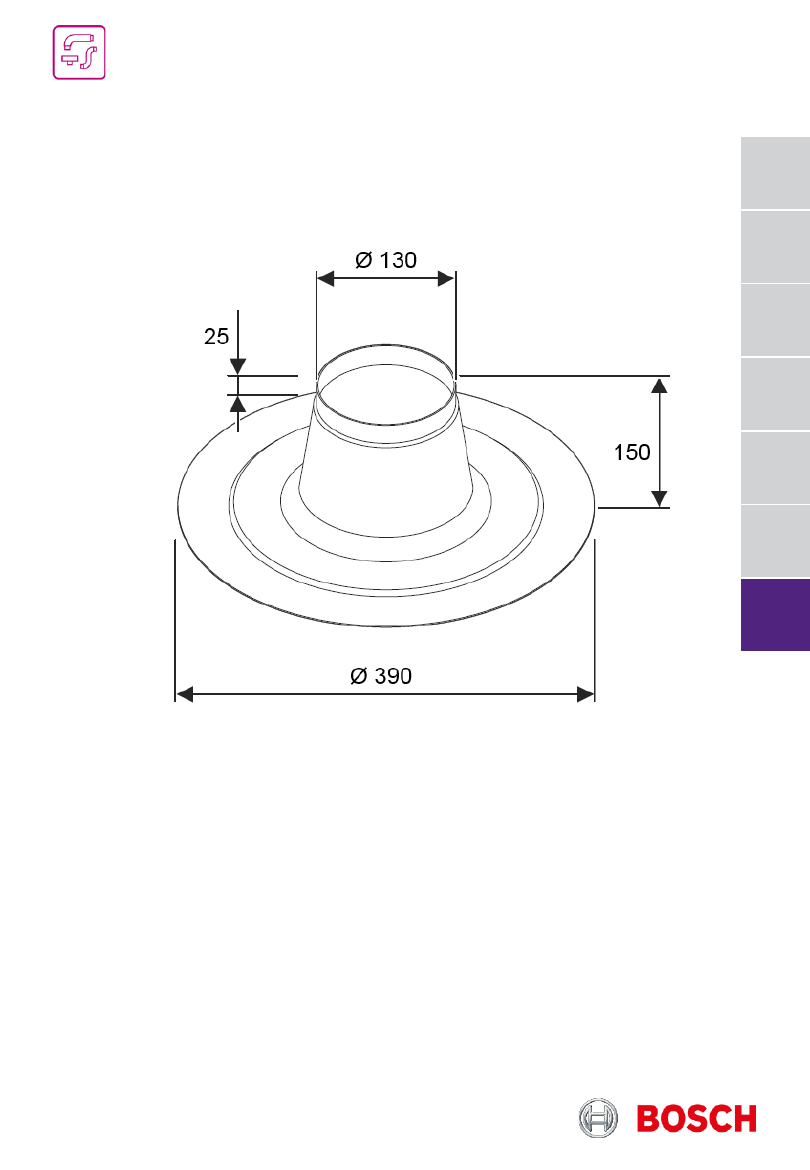

Элемент FC-O60_80, для

∅

125, с фартуком для плоской крыши, высота 150мм,

нерегулируемый , арт. 7738112620

738

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конвекционных котлов

Элемент FC-O60_80, для

∅

125, с фартуком для плоской крыши, высота 120мм,

регулируемый 0

°

- 15

°

, арт. 7738112510

739

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конвекционных котлов

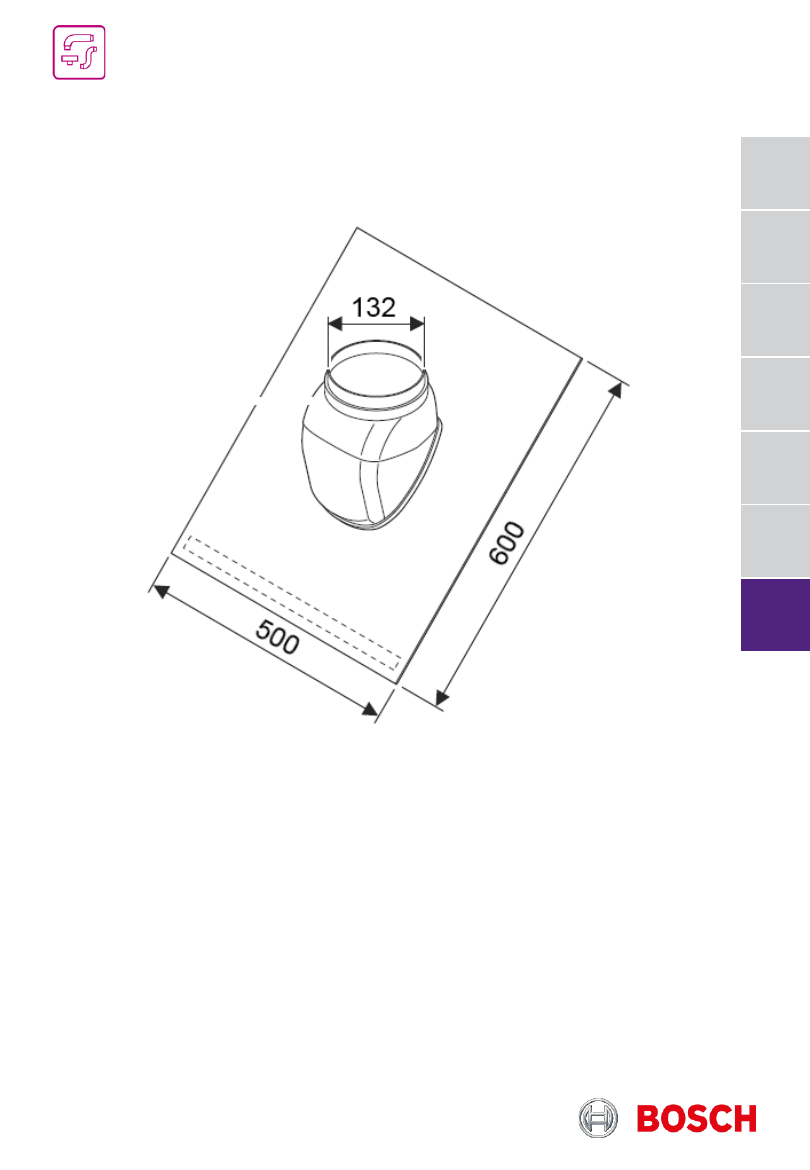

Универсальная кровельная черепица FC-O60_80, для систем DN125, 5-25

°

,

(красная / черная), арт. 7738112513 / 7738112511

740

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конвекционных котлов

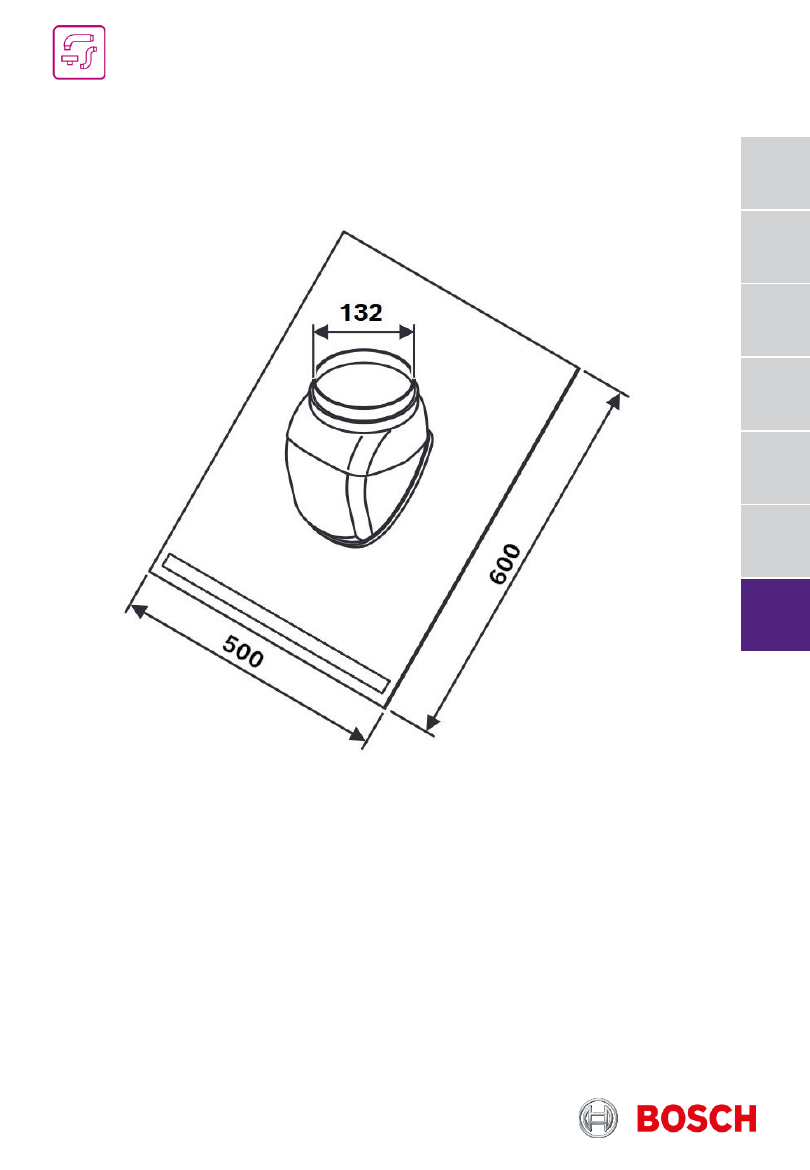

Универсальная кровельная черепица FC-O60_80, для систем

∅

125,

25-45

°

(красная/черная), арт. 7738112622 / 7738112621

741

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

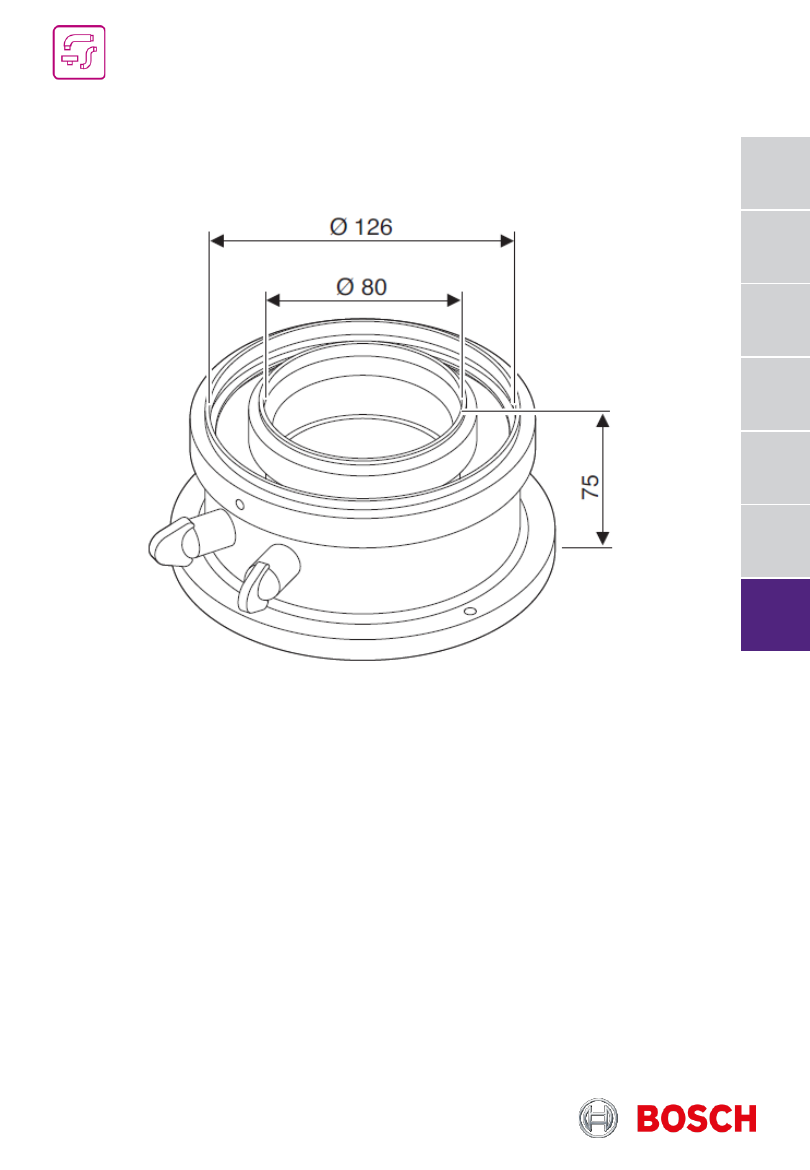

Адаптер вертикальный FC-CA80, DN80/125, арт. 7738112714

Комплектующие
Элементы дымоудаления для конденсационных котлов

742

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

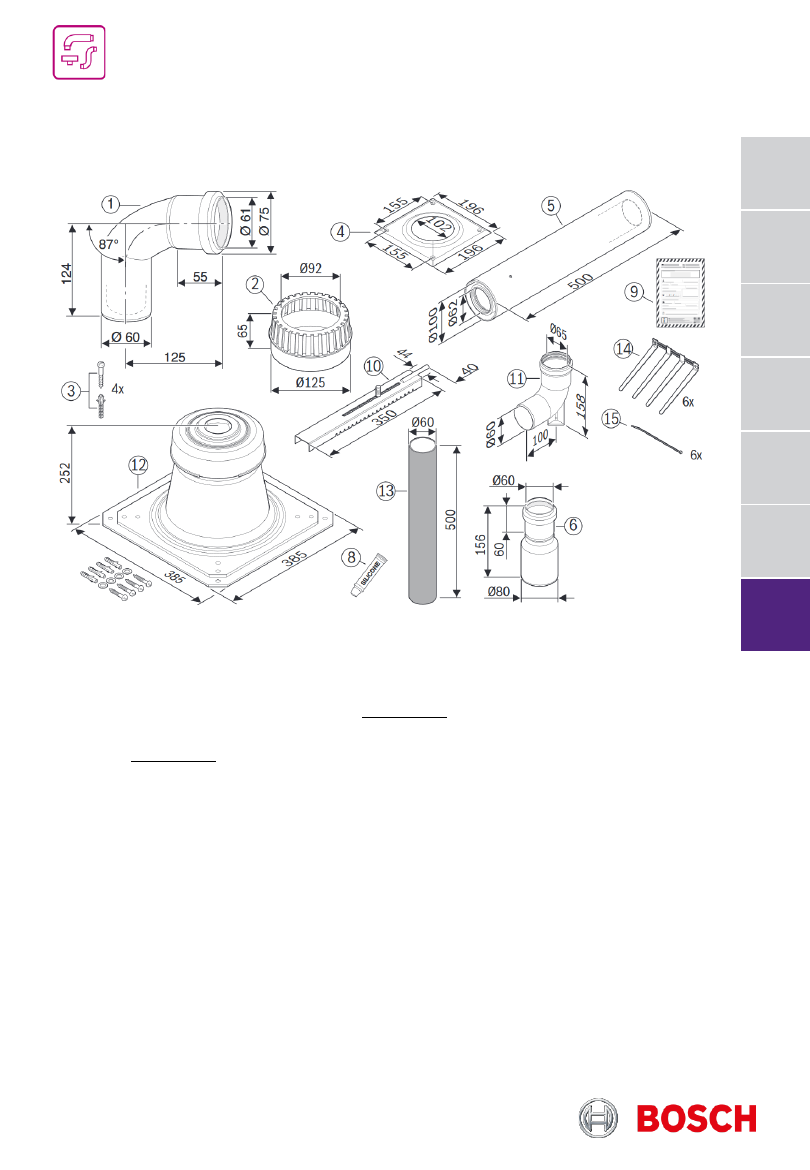

Базовый комплект FC-Set60-B53, DN60, в шахте, пластик, без рев колена, колпак,
труба с UV защитой, арт. 7738113232

Комплектующие
Элементы дымоудаления для конденсационных котлов

Комплект поставки:

1.

Отвод FC-SE60-87, DN60, 87°, PP, арт. 7738112626

2.

Защита приточного канала FC-O80,

∅

125мм, при заборе воздуха из помещения

арт. 7738112718

3.

Крепеж для декоративной манжеты

4.

Манжета декоративная FC-O60, DN100, из двух частей, белая, арт. 7738112537

5.

Концентрическая труба – проход через стену

∅

60/110, 500 мм

6.

Переходник DN80 на DN60, PP

8.

Смазка для сборки

9.

Инструкция по монтажу

10.

Опорный кронштейн

11.

Отвод

∅

80, 87°, PP, с подпоркой

12-13. Комплект оголовка шахты FC-O60, DN60, высота 200мм, трубы 500мм, PP,

арт.7738112719

14-15. Распорка для DN60

743

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

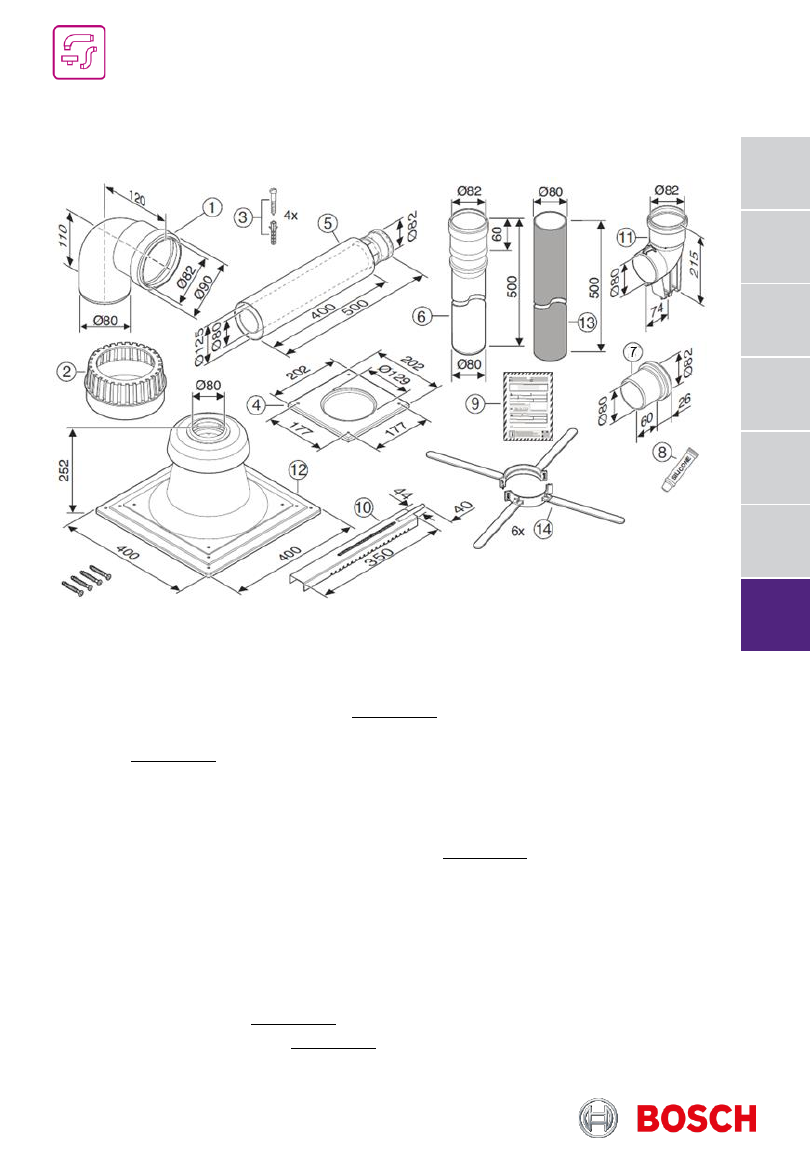

Базовый комплект FC-Set80-B53, DN80, в шахте, пластик, без рев колена, колпак,
труба с UV защитой, арт. 7738113253

Комплектующие
Элементы дымоудаления для конденсационных котлов

Комплект поставки:

1.

Отвод FC-SE80-87,

∅

80, 87°, PP, арт. 7738112654

2.

Защита приточного канала FC-O80,

∅

125мм, при заборе воздуха из помещения

арт. 7738112718

3.

Крепеж для декоративной манжеты

4.

Манжета декоративная FC-O80,

∅

125, белая, арт. 7738112595

5.

Концентрическая труба – проход через стену

∅

80/125, 500 мм

6.

Дымовая труба FC-S80-500,

∅

80, PP, 500мм, арт. 7738112650

7.

Адаптер для подключения отвода к трубе

8.

Смазка для сборки

9.

Инструкция по монтажу

10.

Опорный кронштейн

11.

Отвод

∅

80, 87°, PP, с подпоркой

12-13. Комплект оголовка шахты FC-O80,

∅

80, высота 200мм, трубы 500мм,

PP (ex GA, DO-S), арт. 7738112719

14.

Распорка FC-O80,

∅

80, арт. 7738112597

744

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

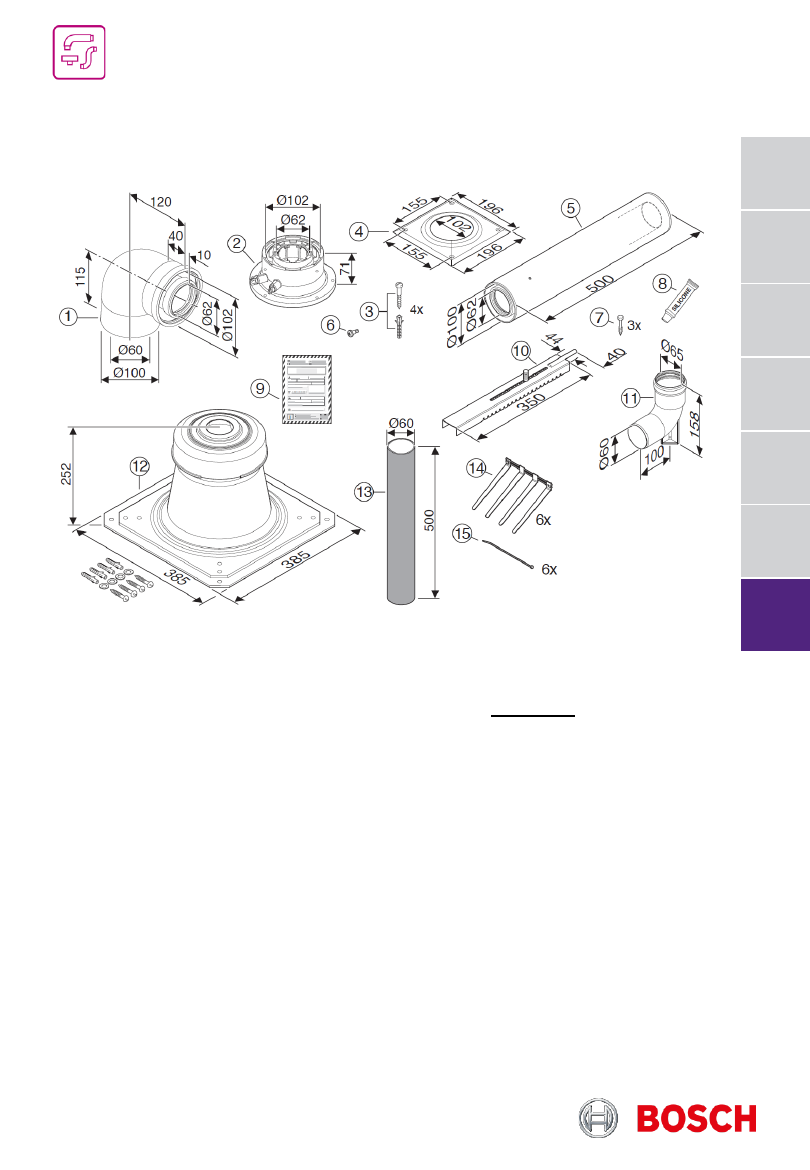

Базовый комплект FC-Set60-C93x, DN60/100, в шахте, концентрический, без угла с
ревизией, арт. 7738113229

Комплект поставки:

1.

Отвод концентрический FC-CE60-87, DN60/100, 87°, арт. 7738112616

2.

Адаптер вертикальный FC-CA60,

∅

60/100, арт. 7738112636

3.

Крепеж для декоративной манжеты

4.

Манжета декоративная FC-O60, DN100, из двух частей, белая, арт. 7738112537

5.

Концентрическая труба – проход через стену

∅

60/110, 500 мм

6.

Саморез для фиксации отвода

7.

Саморезы для крепления адаптера

8.

Смазка для сборки

9.

Инструкция по монтажу

10.

Опорный кронштейн

11.

Отвод

∅

80, 87°, PP, с подпоркой

12-13. Комплект оголовка шахты FC-O60, DN60, высота 200мм, трубы 500мм, PP,

арт.7738112719

14-15. Распорка для DN60

745

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

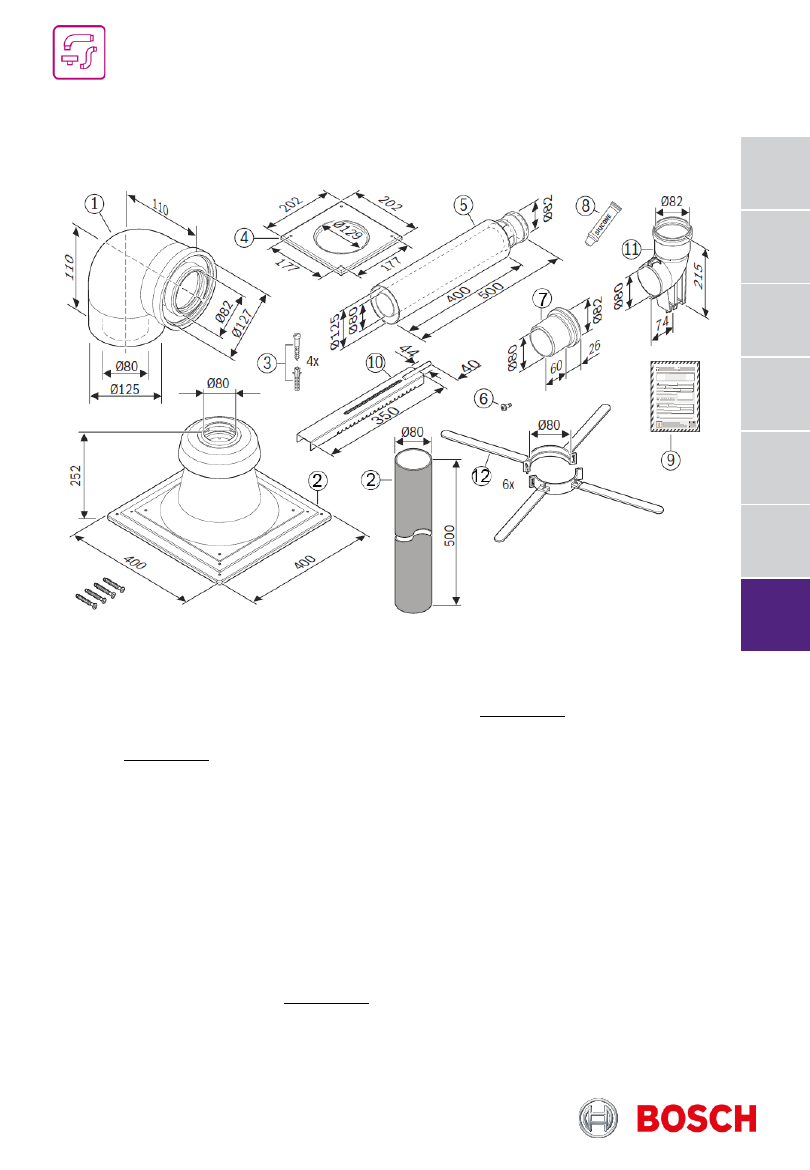

Базовый комплект FC-Set80-C93x,

∅

80/125, концентрический, без угла с ревиз., в

шахте

∅

80 (ex GA-K), арт. 7738113246

Комплект поставки:

1.

Отвод концентрический FC-CE80-87,

∅

80/125, 87°, арт. 7738112648

2.

Комплект оголовка шахты FC-O80,

∅

80, высота 200мм, трубы 500мм, PP (ex GA, DO-S),

арт. 7738112719

3.

Крепеж для декоративной манжеты

4.

Манжета декоративная FC-O80,

∅

125, белая,    арт. 7738112595

5.

Концентрическая труба – проход через стену

∅

80/125, 500 мм

6.

Саморез для фиксации отвода

7.

Адаптер для подключения отвода к трубе

8.

Смазка для сборки

9.

Инструкция по монтажу

10.

Опорный кронштейн

11.

Отвод

∅

80, 87°, PP, с подпоркой

12.

Распорка FC-O80,

∅

80, арт. 7738112597

746

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

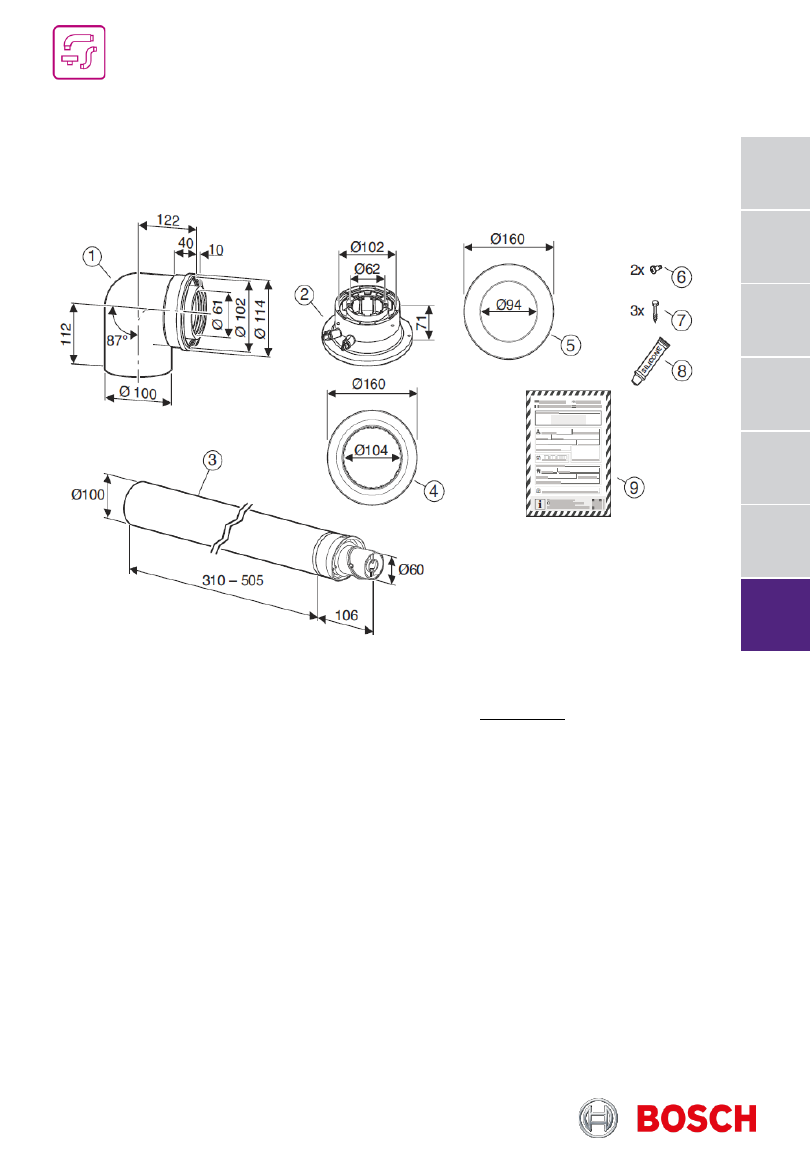

Базовый комплект FC-Set60-C13x,

∅

60/100, горизонтальный, концентрический, с

адаптером, арт. 7738112498

Комплект поставки:

1.

Отвод концентрический FC-CE60-87,

∅

60/100, 87°, арт. 7738112616

2.

Адаптер вертикальный FC-CA60,

∅

60/100, арт. 7738112636

3.

Телескопическая коаксиальная труба,

∅

60/100 мм, 310 - 505 мм

4.

Декоративная манжета внутри

5.

Декоративная манжета снаружи

6.

Крепежный материал для крепления отвода

7.

Крепежный материал для крепления адаптера

8.

Смазка для сборки

9.

Инструкция по монтажу

747

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

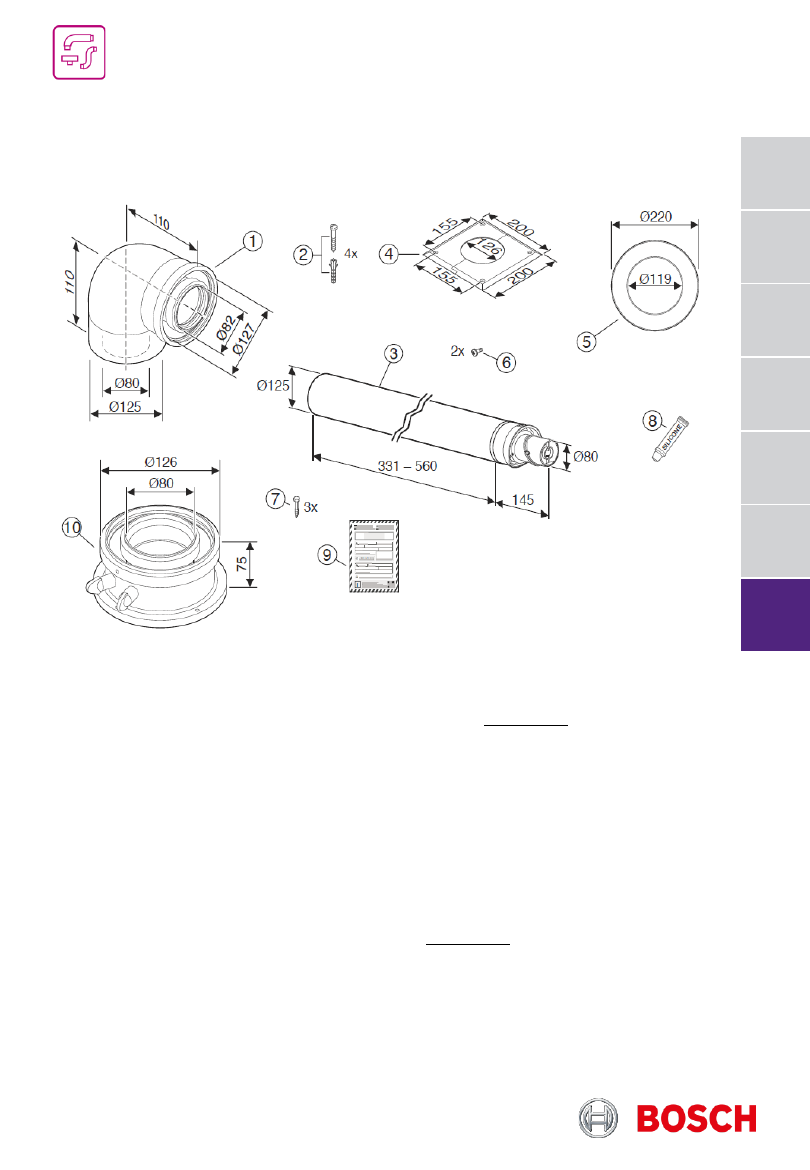

Базовый комплект FC-Set80-C13x,

∅

80/125, горизонтальный, телескопический,

концентр, с адаптером, арт. 7738112577

Комплект поставки:

1.

Отвод концентрический FC-CE80-87,

∅

80/125, 87°, арт. 7738112648

2.

Крепежный материал для декоративной манжеты

3.

Телескопическая коаксиальная труба,

∅

80/125 мм, 331 -560 мм

4.

Декоративная манжета внутри

5.

Декоративная манжета снаружи

6.

Крепежный материал для крепления отвода

7.

Крепежный материал для крепления адаптера

8.

Смазка для сборки

9.

Инструкция по монтажу

10.

Адаптер вертикальный FC-CA80,

∅

80/125, арт. 7738112714

748

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

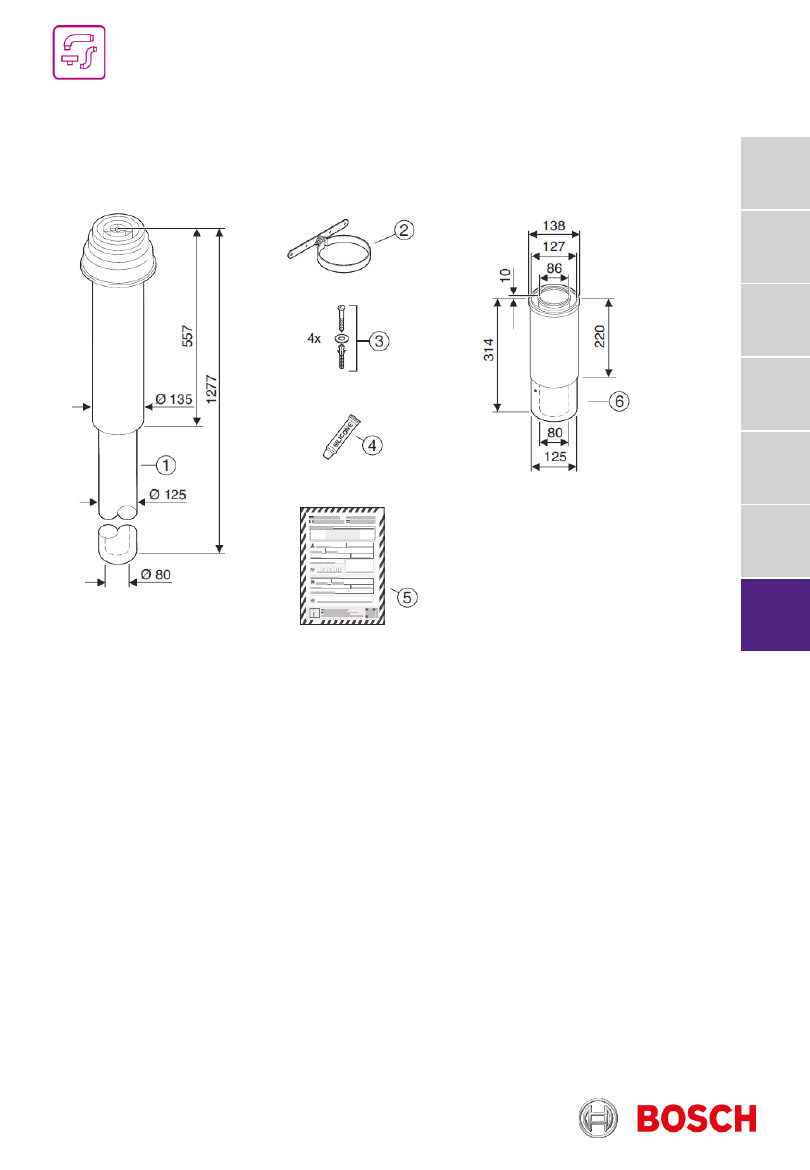

Базовый комплект FC-Set80-C33x,

∅

80/125, вертикальный, концентрический,

черный/красный, арт. 7738112660 / 7738112661

Комплект поставки:

1.

Проход через крышу

∅

80/125 мм

2.

Стропильная скоба

3.

Крепежный материал для стропильной скобы

4.

Смазка для сборки

5.

Инструкция по монтажу

6.

Концентрическая труба

749

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

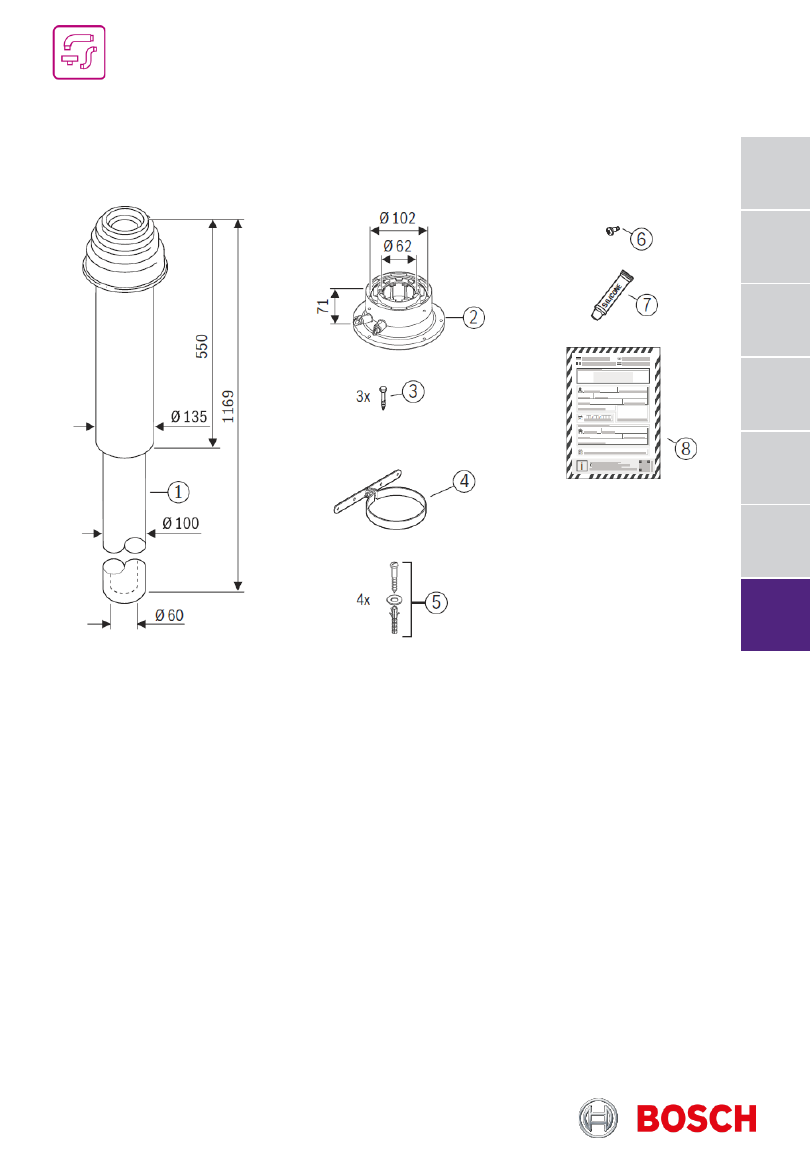

Базовый комплект FC-Set60-C33x, DN60/100, вертикальный, концентрический,
черный/красный, арт. 7738112504 / 7738112507

Комплект поставки:

1.

Проход через крышу

∅

60/100 мм

2.

Адаптер вертикальный FC-CA60,

∅

60/100, арт. 7738112636

3.

Крепежный материал для крепления адаптера

4.

Стропильная скоба

5.

Крепежный материал для стропильной скобы

6.

Крепежный материал для крепления трубы в адаптере

7.

Смазка для сборки

8.

Инструкция по монтажу

750

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый комплект FC-Set80-C33x,

∅

80/125, концентрический, без угла с ревизией,

арт. 7738113251

Комплект поставки:

1.

Отвод концентрический FC-CE80-87,

∅

80/125, 87°, арт. 7738112648

2.

Отвод

∅

80/125, 87°, с подпоркой

3.

Крепежный материал для декоративной манжеты

4.

Декоративна манжета

5.

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм,   арт. 7738112645

6.

Саморез для фиксации отвода

7.

Опорный кронштейн

8.

Смазка для сборки

9.

Распорка FC-O125,

∅

125, арт. 7738113135

10.

Инструкция по монтажу

751

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

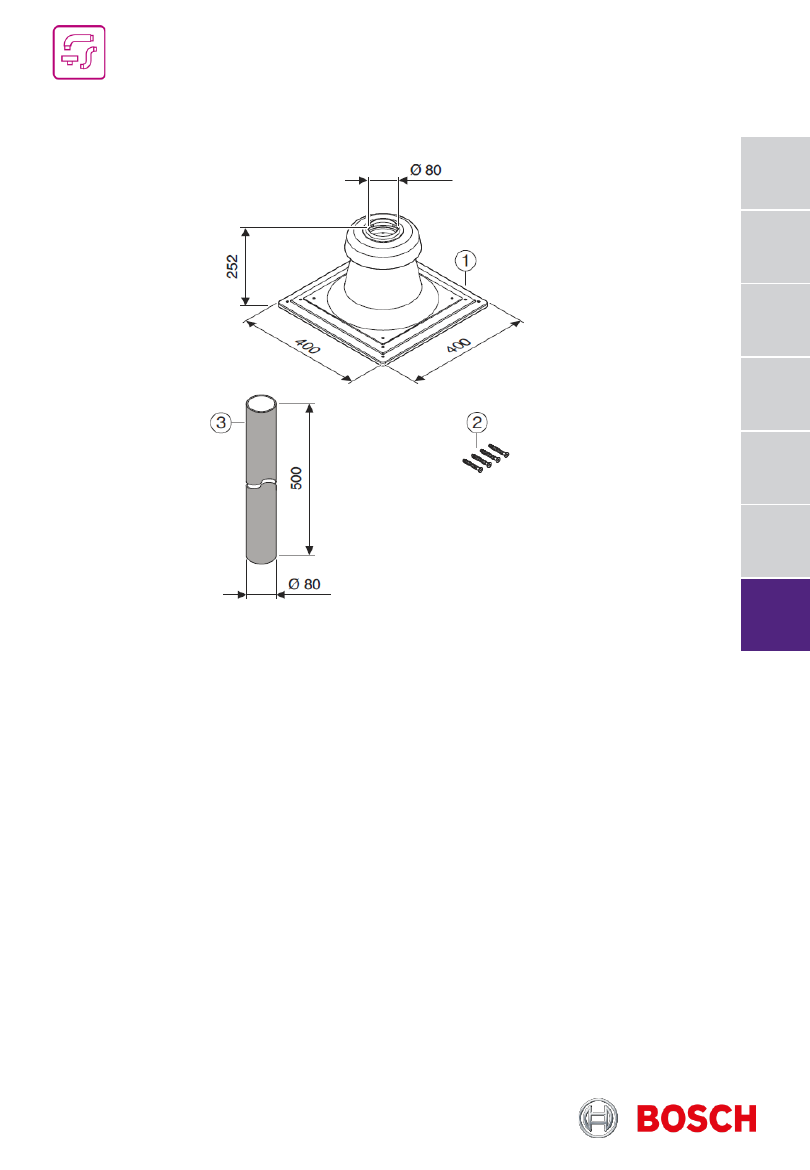

Комплект оголовка шахты FC-O80,

∅

80, высота 200мм, трубы 500мм,

PP (ex GA, DO-S), арт. 7738112719

Комплект поставки:

1. Оголовок шахты

2. Крепежный материал

3. Труба с UV защитой

752

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

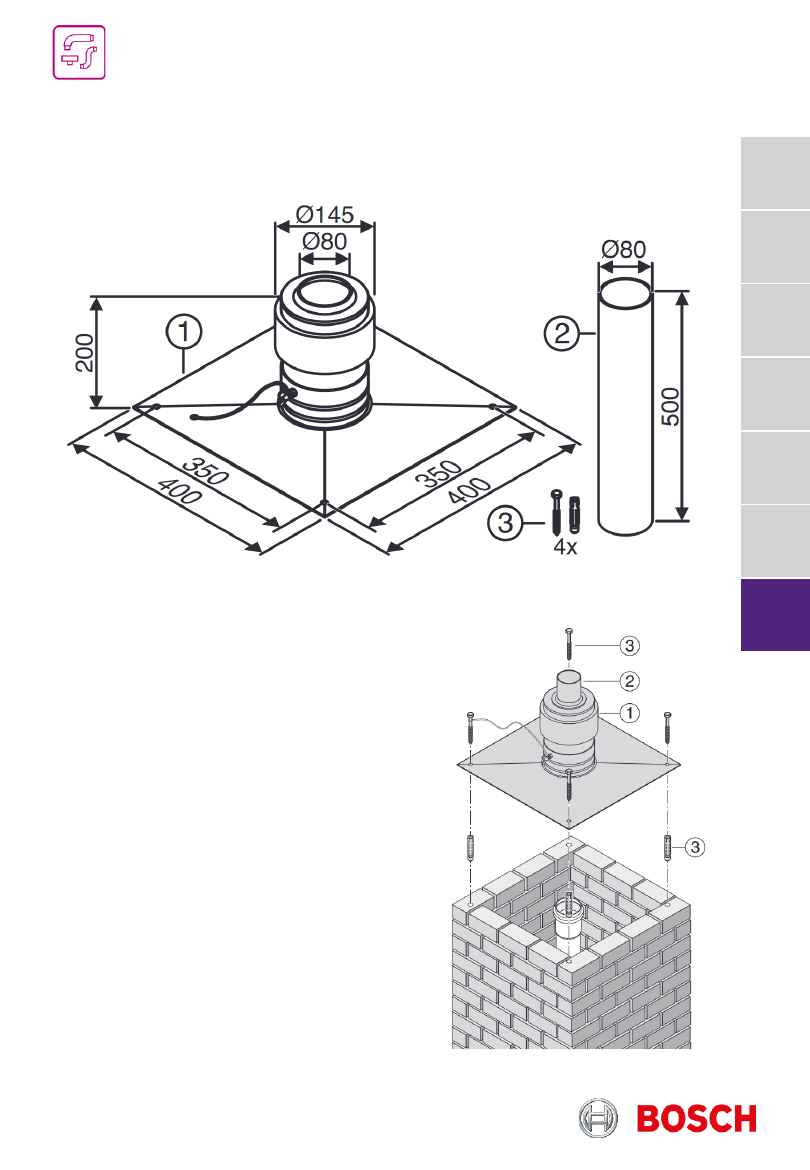

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы 500мм, нерж сталь
(ex GA, DO-S), арт. 87094920 / 7738112720

Комплект поставки:

1. Оголовок шахты

2. Труба

3. Крепежный материал

753
