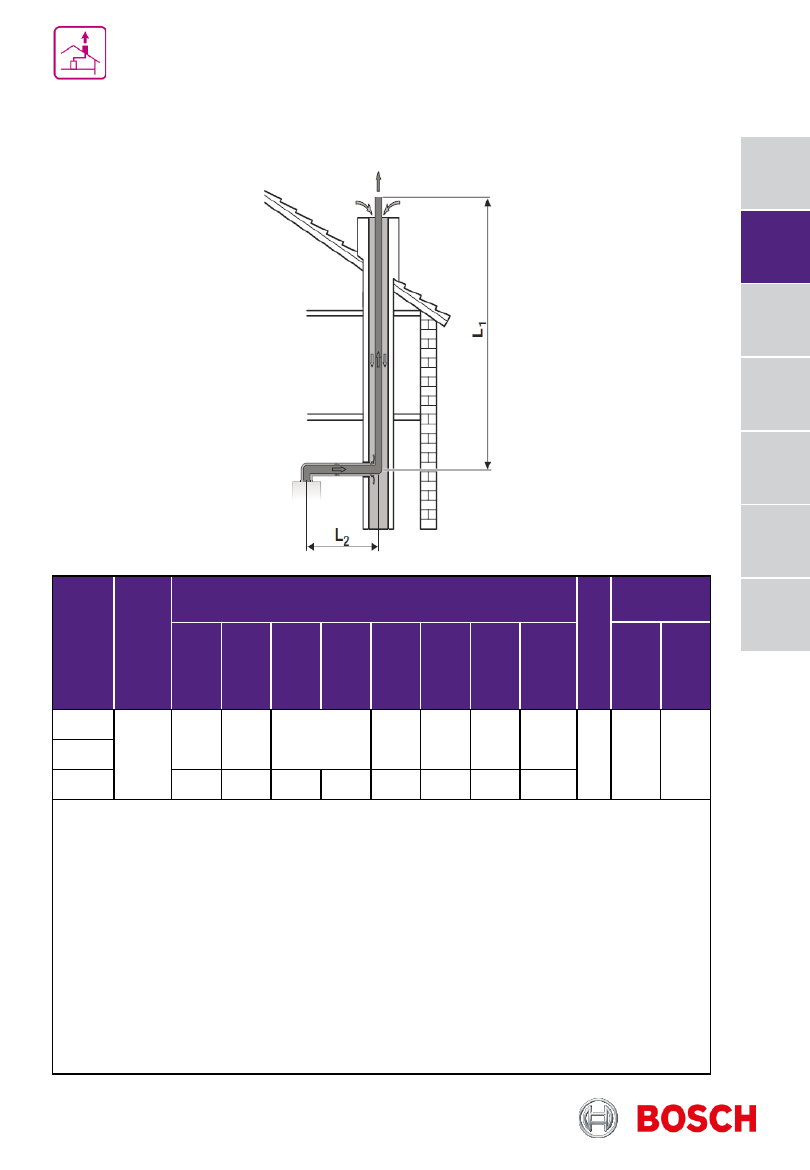

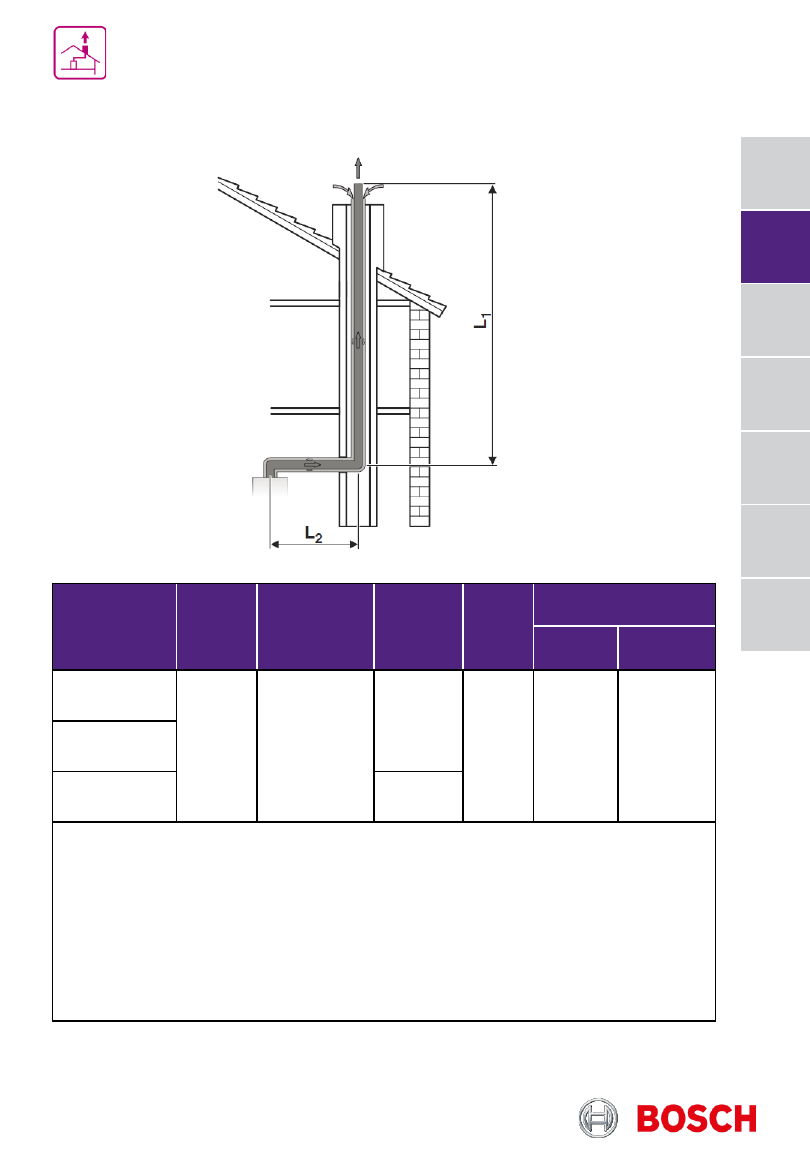

Предельные значения длины дымовой трубы C33 (в шахте)

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L=L1+L2

L2, м

Эквивалентная длина

отвод

87

°

, м

отвод

15, 45

°

, м

30/35

80/125

Min.:

□

180х180

⃝

200

Max.:

□

300х300

⃝

380

20

5

2*

1*

35

42

22

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Приток воздуха / отвод дымовых газов по концентрической трубе   в шахте. Вход
воздуха и выход дымовых газов находятся вблизи друг от друга в области одинакового
давления.

Системы дымоудаления
Котёл Bosch Condens 7000i W

450

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

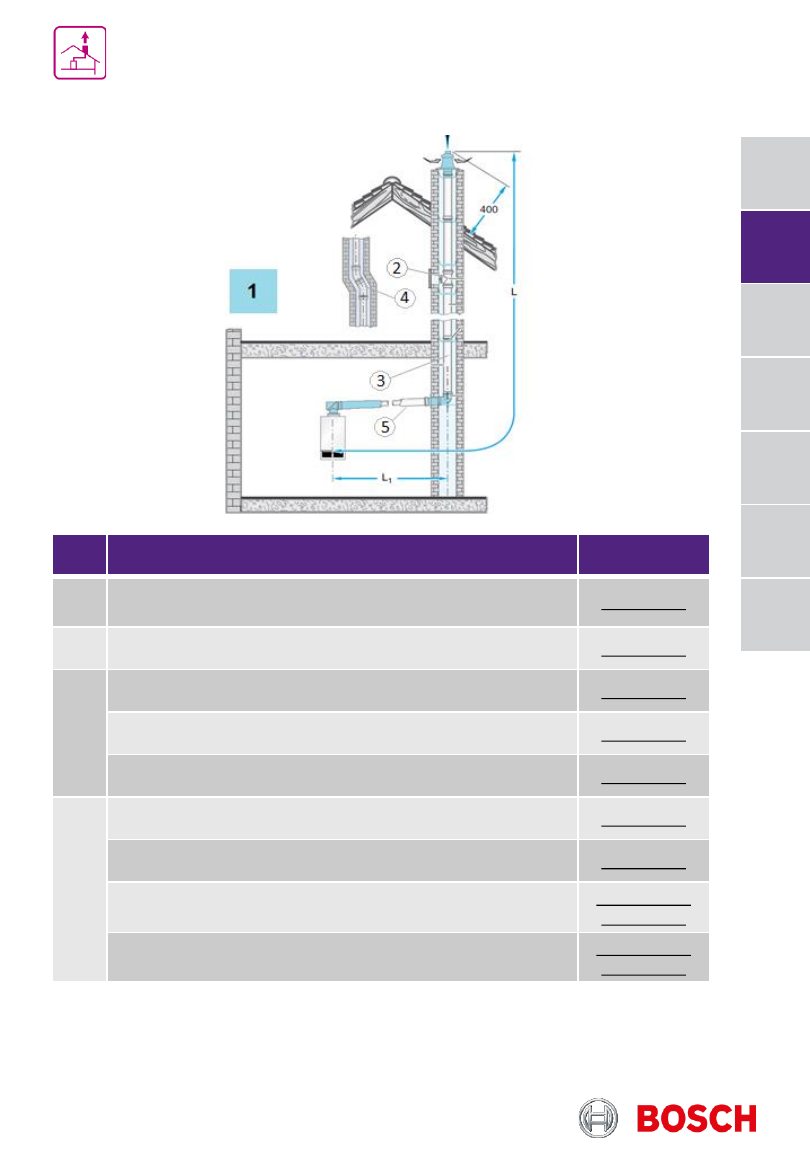

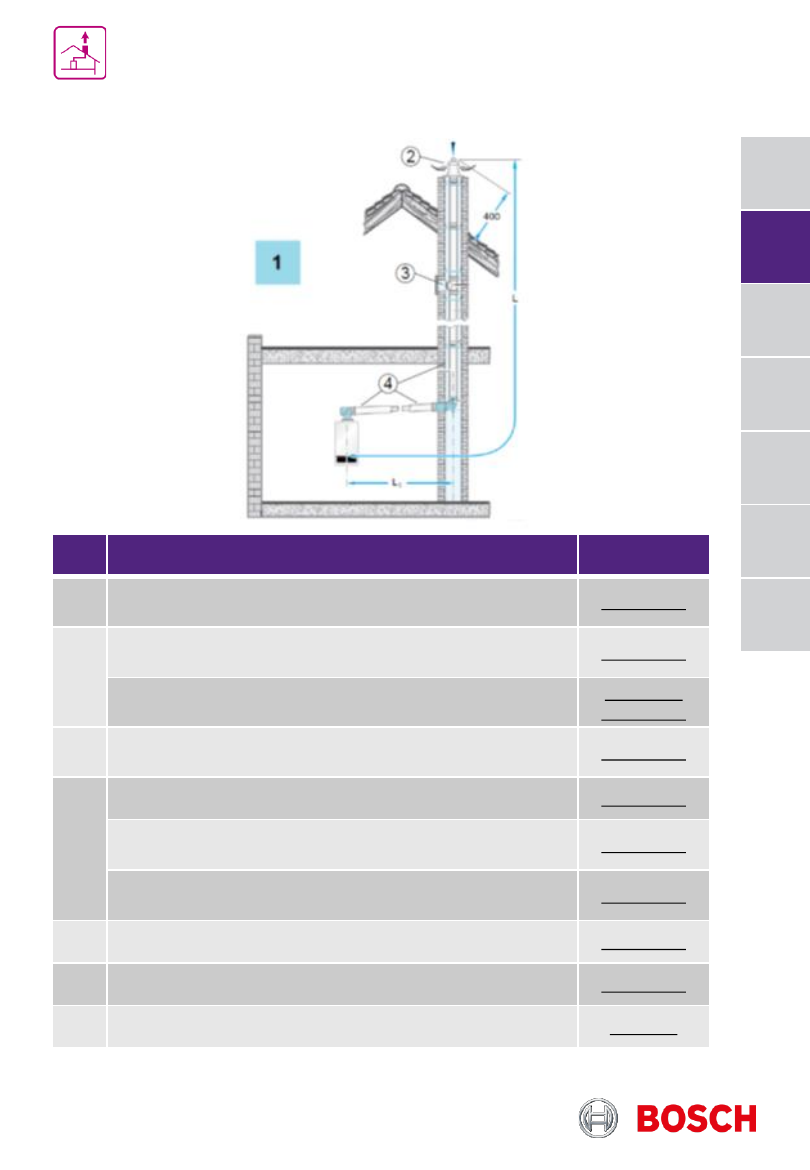

Информация для заказа C33 (в шахте)

№

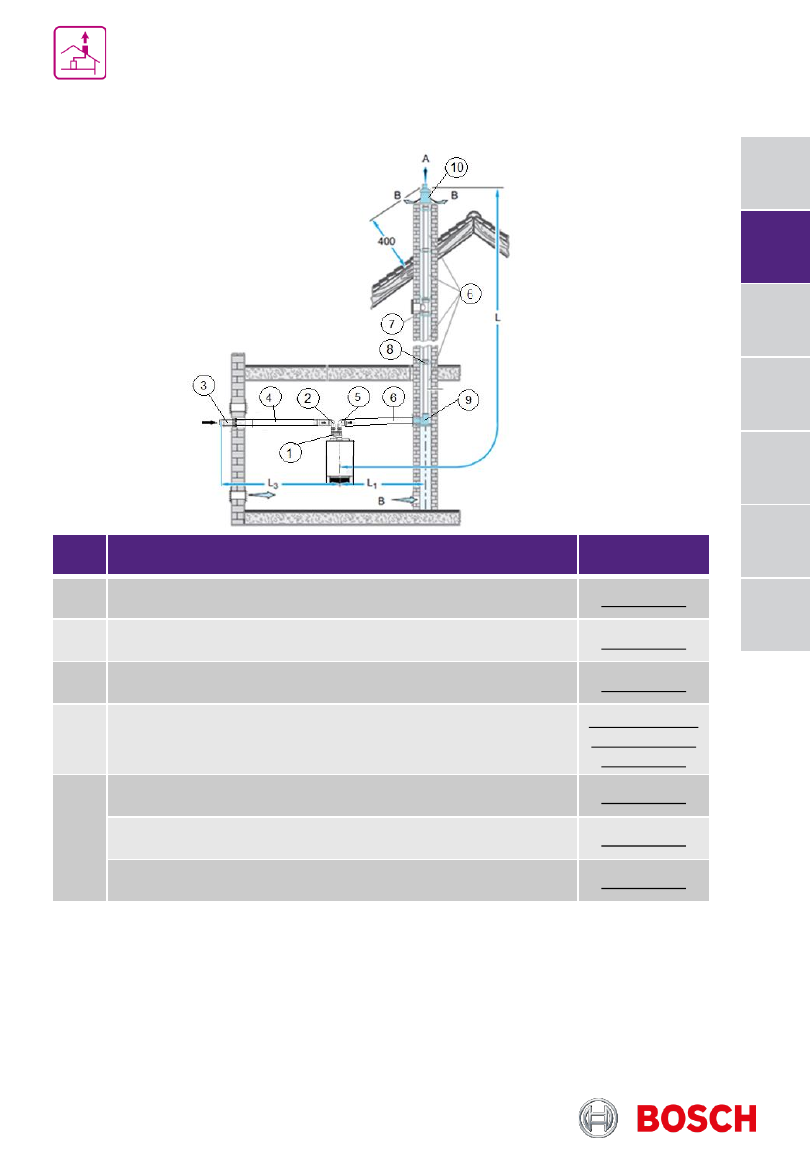

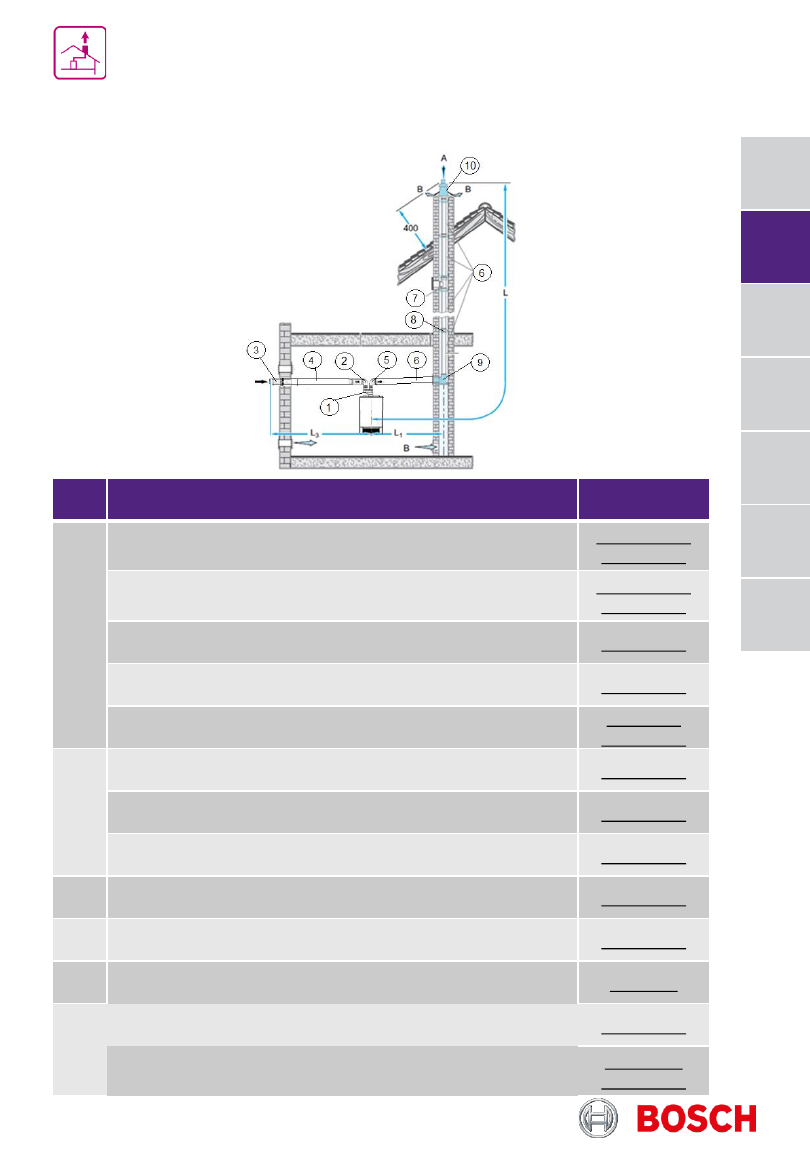

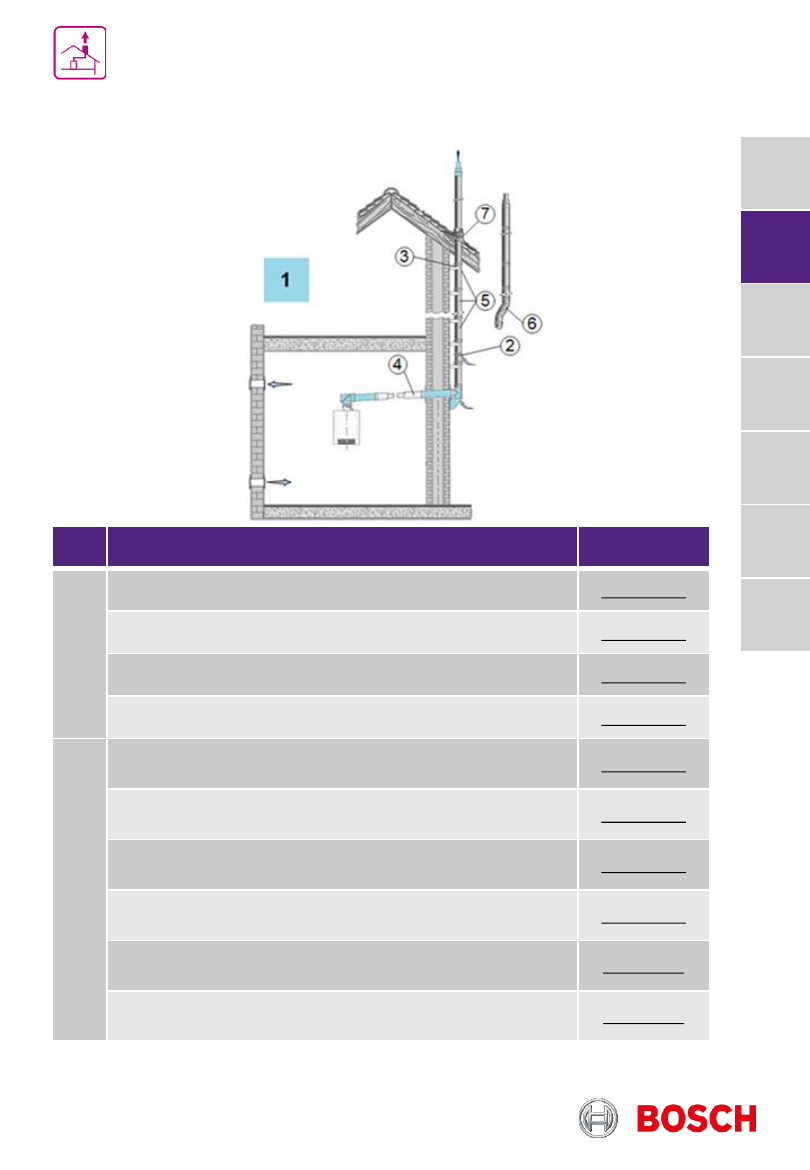

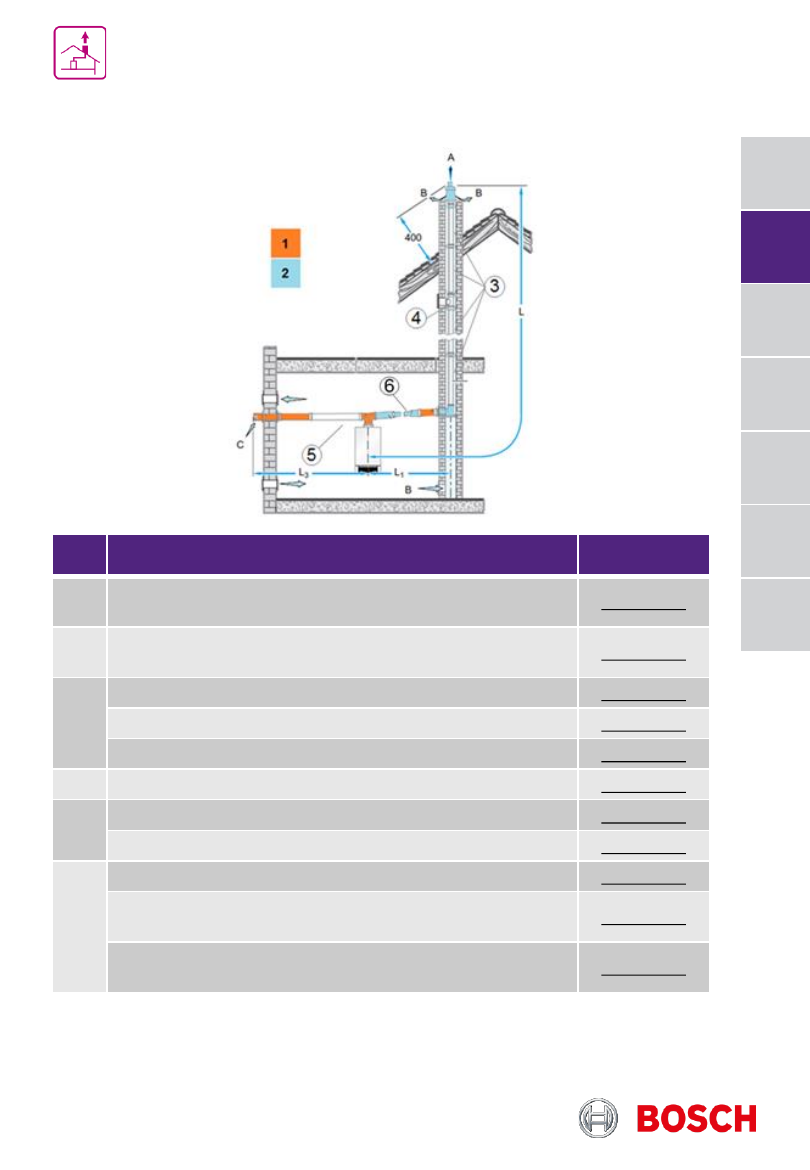

Наименование

Артикул

1

Базовый комплект FC-Set80-C33x, DN80/125, концентрический,
без угла с ревизей

7738113251

2

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, PP (ex GA, DO-S)

7738112719

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, нерж сталь (ex GA, DO-S)

87094920 /

7738112720

3

Дымовая труба концентрическая FC-CR80, DN80/125, со
смотровым люком

7738112666

4

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Монтажное приспособление-хомут для труб DN125

87090832

Системы дымоудаления
Котёл Bosch Condens 7000i W

451

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

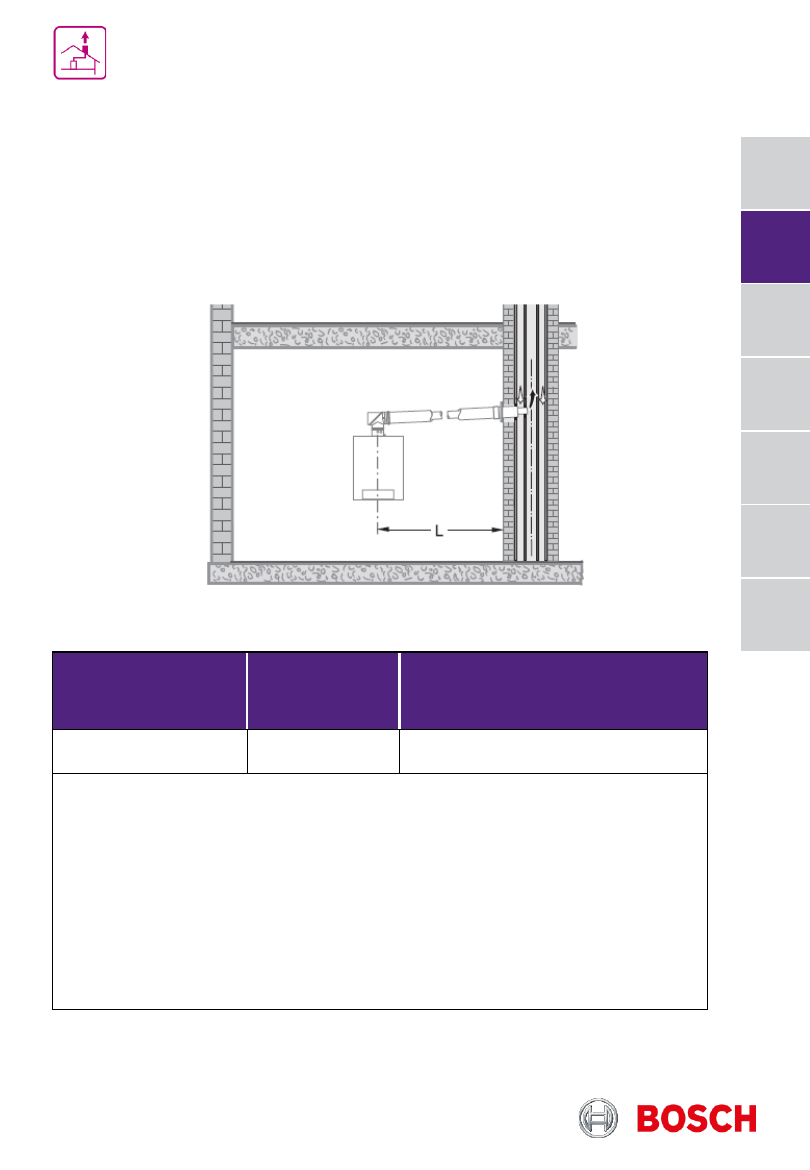

Предельные значения длины дымовой трубы C43

Максимальная длина отвода дымовых газов в шахте рассчитывается специалистами
изготовителя LAS с учётом конфигурации системы!

Шахта, мм

Тип котла

L, м

Шахта LAS

30

0,6-3м для 1-2 колен
0,6-1,4м для 3 колен

Расчет сечения дымовой трубы проводят специалисты изготовителя!

Необходимые для расчёта характеристики дымовых газов приведены в техническом
паспорте котла.

Приток воздуха / отвод дымовых газов в раздельных шахтах с подсоединением
нескольких котлов к дымовой трубе (LAS). Выход дымовых газов и вход воздуха для
горения в области одинакового давления. Только  горизонтальный участок.

Системы дымоудаления
Котёл Bosch Condens 7000i W

452

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

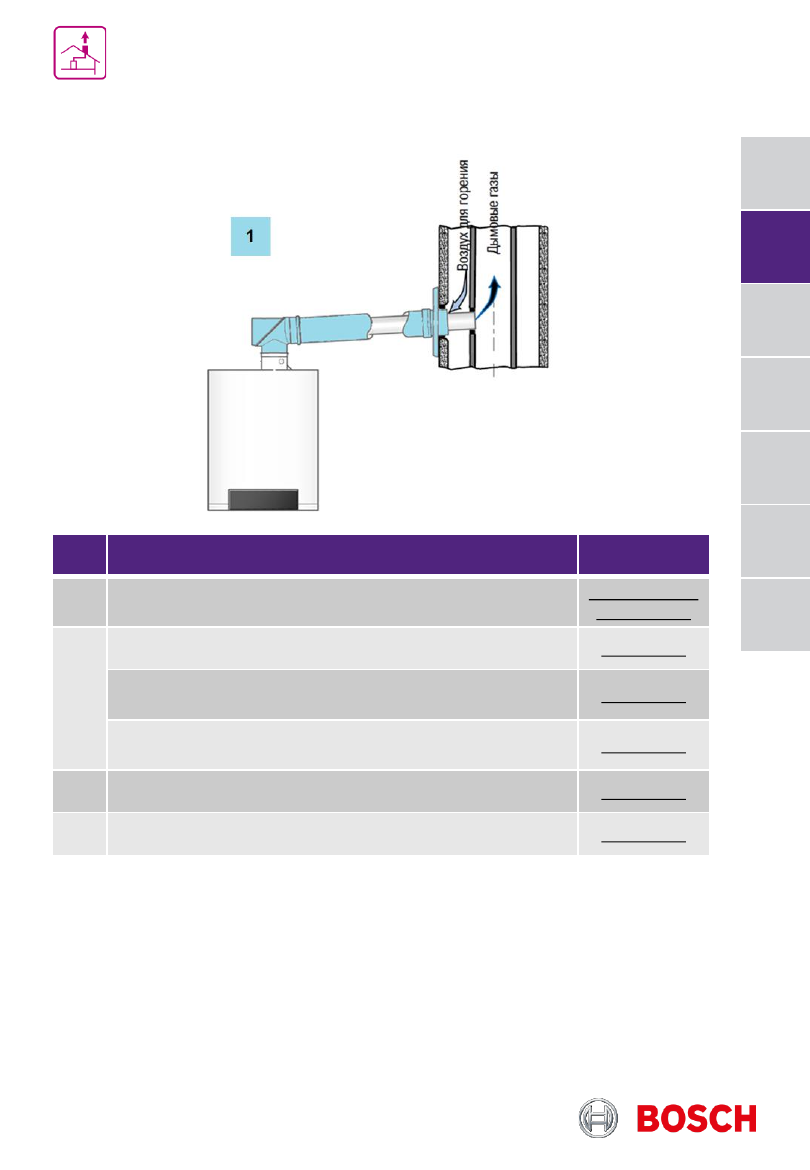

Информация для заказа C43

№

Наименование

Артикул

1

Базовый комплект FC-Set80, система C(14)3x, DN80/125,
концентрический

7719002770NM

/ 7738112581

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Системы дымоудаления
Котёл Bosch Condens 7000i W

453

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

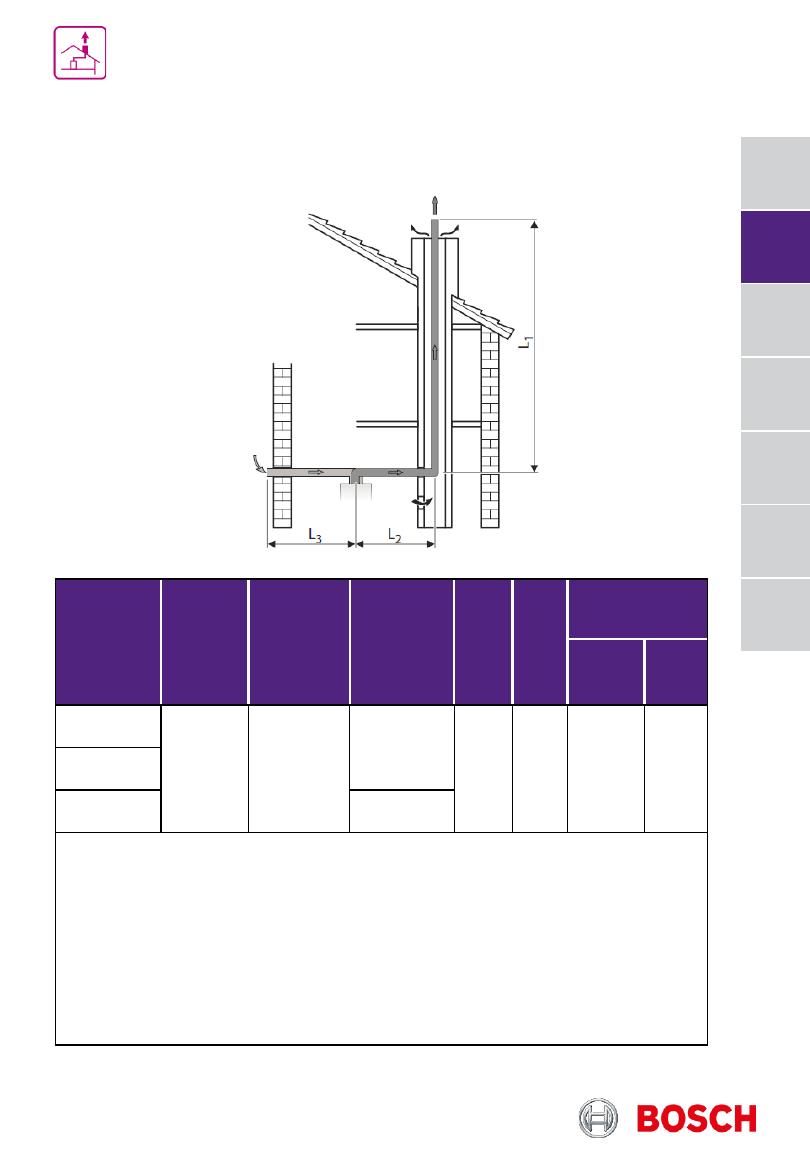

Предельные значения длины дымовой трубы C53
забор воздуха с улицы через диаметр 125 мм

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L = L1+L2+L3

L2, м

L3, м

Эквивалентная

длина*

отвод

87

°

, м

отвод

15-45

°

,

м

30/35

80

Min.:

□

120х120

⃝

120

Max.:

□

300х300

⃝

300

35

2

5

2*

1*

35

42

36

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Труба отвода дымовых газов прокладывается в существующей шахте: выход дымовых
газов и вход воздуха для горения разделены и находятся в разных областях давления.

Системы дымоудаления
Котёл Bosch Condens 7000i W

454

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C53x, DN80/125, концентрический,
раздельно, в шахту (ex GAL-K)

7738112552

2

Базовый комплект FC-Set80-C93x, DN80/125, концентрический,
без угла с ревиз., в шахте DN80 (ex GA-K)

7738113246

3

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

4

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

5

Дымовая труба FC-S125-500, DN125, PP, 500мм

7738113111

Дымовая труба FC-S125-1000, DN125, PP, 1000мм

7738113112

6

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

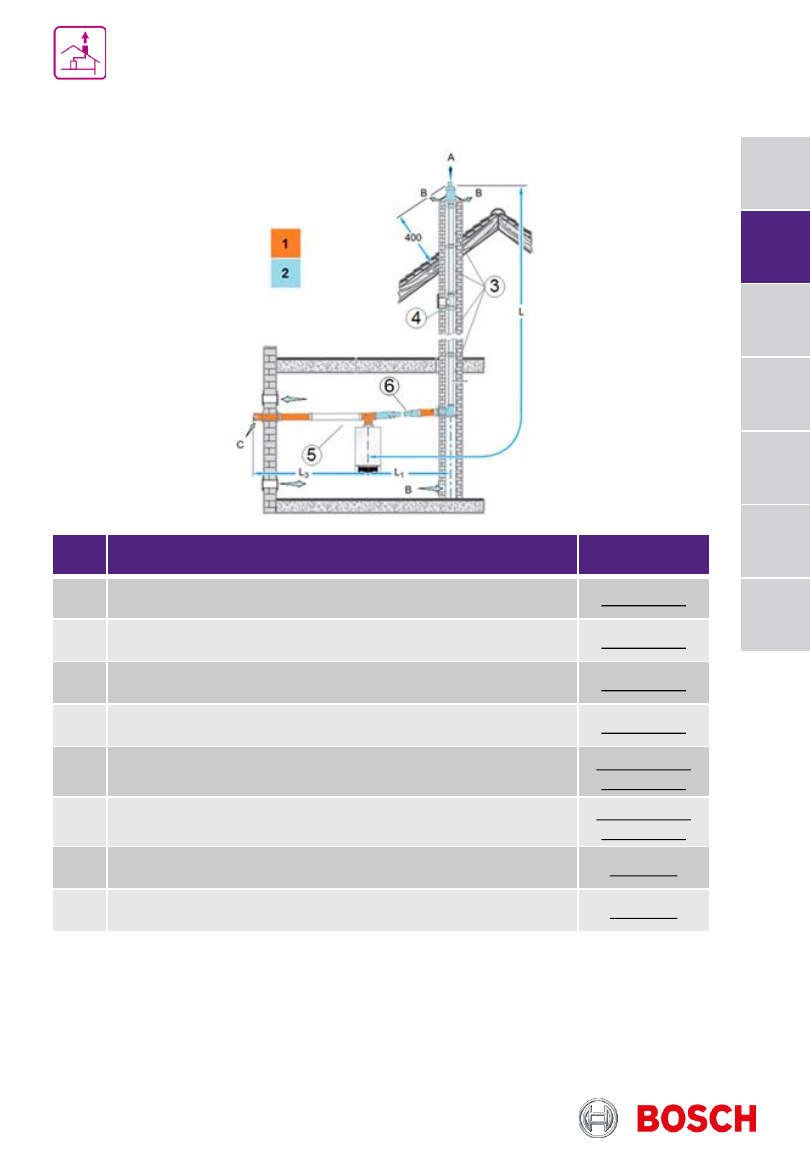

Информация для заказа C53
забор воздуха с улицы через диаметр 125 мм

Системы дымоудаления
Котёл Bosch Condens 7000i W

455

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Отвод FC-SE80-87, DN80, 87°, PP

7738112654

Отвод FC-SE80-45, DN80, 45°, PP

7738112653

Отвод FC-SE80-30, DN80, 30°, PP

7719001851 /

7738112668

Отвод FC-SE80-15, DN80, 15

°

, PP

7719001850 /

7738112667

Отвод DN125, 87°, PP

87090313

Отвод DN125, 45°, PP

87090312

Информация для заказа C53
забор воздуха с улицы через диаметр 125 мм

Системы дымоудаления
Котёл Bosch Condens 7000i W

456

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Предельные значения длины дымовой трубы C53
забор воздуха с улицы через диаметр 80 мм

Тип котла

Диаметр

трубы,

мм

Размер

шахты,

мм

L, м

L = L1+L2+L3

L2, м

L3, м

Эквивалентная

длина*

отвод

87

°

, м

отвод

15,45

°

,

м

30/35

80

Min.:

□

120х120

⃝

120

Max.:

□

300х300

⃝

300

35

2

5

2*

1*

35

42

36

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Труба отвода дымовых газов прокладывается в существующей шахте: выход дымовых
газов и вход воздуха для горения разделены и находятся в разных областях давления.

Системы дымоудаления
Котёл Bosch Condens 7000i W

457

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

1

Адаптер, переход с DN80/125 на DN80/80, PP (ex AZ922)

7738113529

2

Отвод DN80, 45°, AZ382

7736995106

2

Отвод DN80, 90°, AZ381

7736995107

3

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

4

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

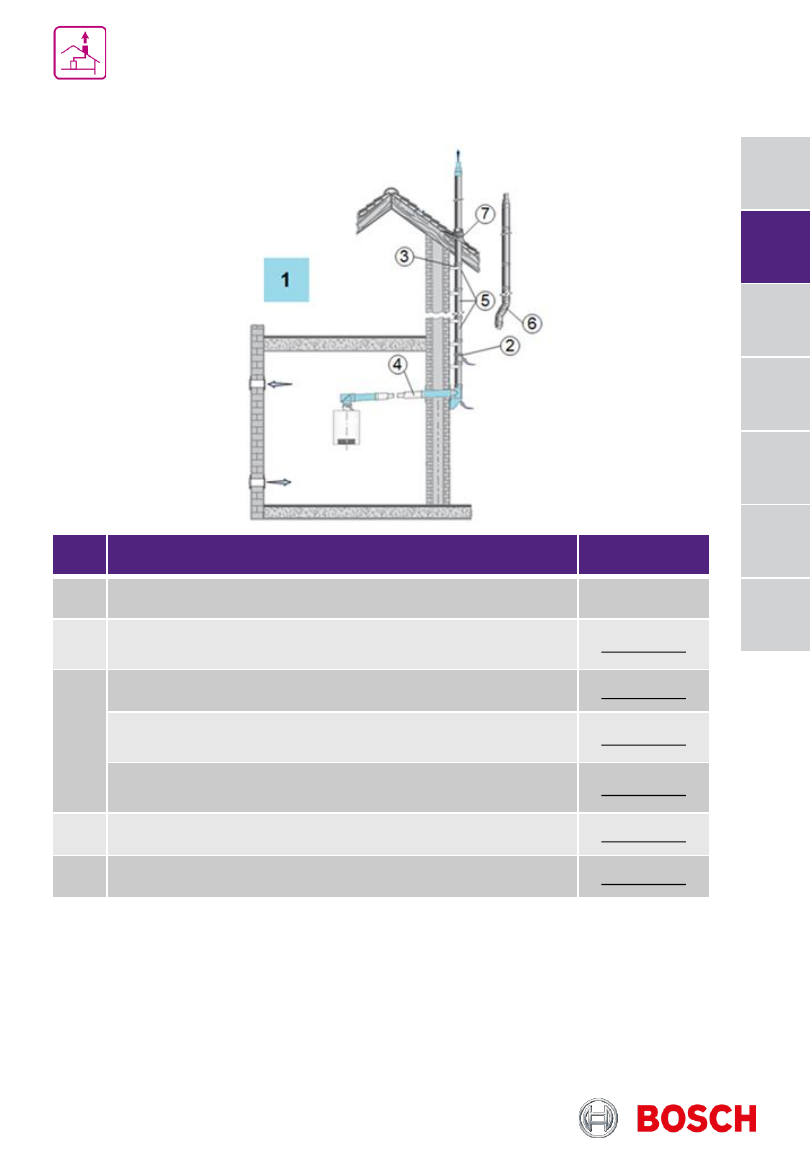

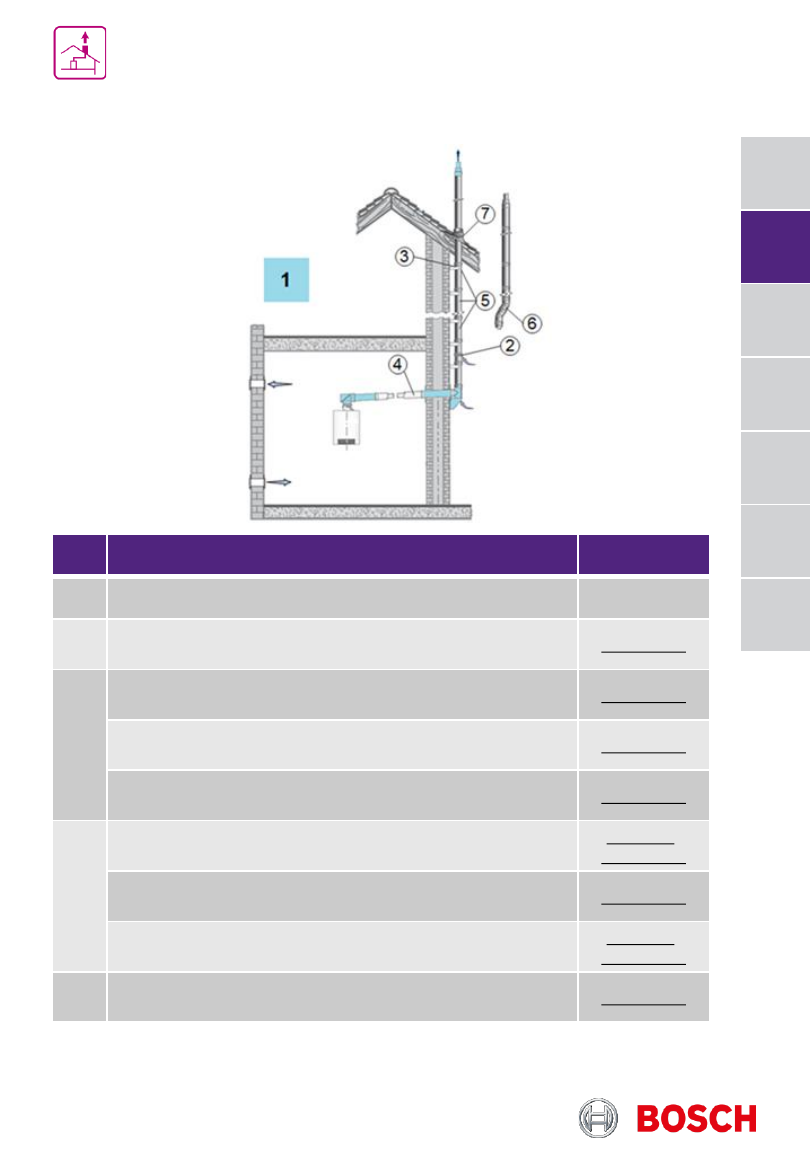

Информация для заказа C53
забор воздуха с улицы через диаметр 80 мм

Системы дымоудаления
Котёл Bosch Condens 7000i W

458

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

5

Отвод FC-SE80-15, DN80, 15

°

, PP

7719001850 /

7738112667

Отвод FC-SE80-30, DN80, 30°, PP

7719001851 /

7738112668

Отвод FC-SE80-45, DN80, 45

°

, PP

7738112653

Отвод FC-SE80-87, DN80, 87

°

, PP

7738112654

Отвод FC-SER80-87, DN80, 87

°

, со смотровым люком

87094537/

7738112596

6

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

7

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

8

Распорка FC-O80, DN80, (3шт.)

7738112597

9

Отвод DN80, 87°, PP, с подпоркой и опорным кронштейном,
часть системы GA

87090508

10

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, PP (ex GA, DO-S)

7738112719

Комплект оголовка шахты FC-O80, DN80, высота 200мм, трубы
500мм, нерж сталь (ex GA, DO-S)

87094920 /

7738112720

Информация для заказа C53
забор воздуха с улицы через диаметр 80 мм

Системы дымоудаления
Котёл Bosch Condens 7000i W

459

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

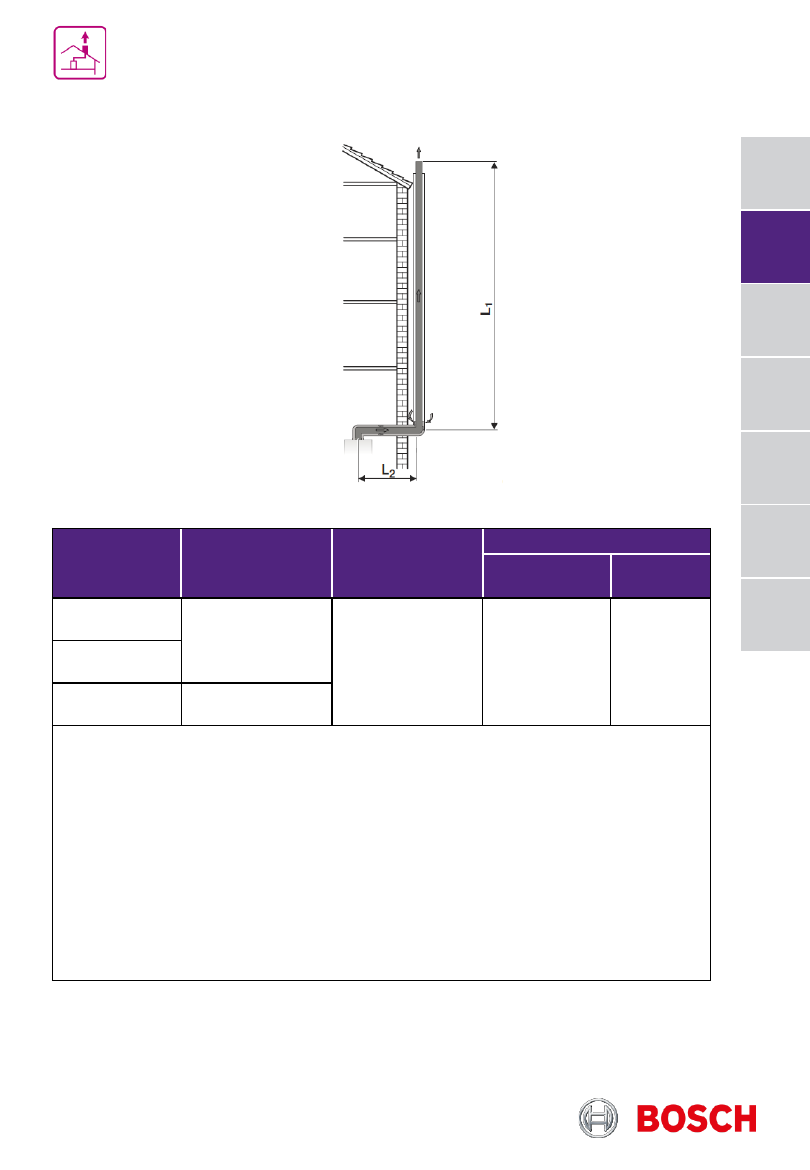

Предельные значения длины дымовой трубы C53
забор воздуха с улицы

Тип котла

L=L1+L2, м

L2, м

Эквивалентная длина

отвод 87

°

, м

отвод

15, 45

°

, м

30/35

42

5

2*

1*

35

42

44

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Приток воздуха/отвод дымовых газов в концентрической трубе по фасаду. Выход
дымовых газов и вход воздуха для горения разделены и находятся в разных областях
давления.

Системы дымоудаления
Котёл Bosch Condens 7000i W

460

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

Внутри помещения

1

Базовый комплект FC-Set80-C53x, DN80/125, по фасаду,
концентрический

7738113255

4

Дымовая труба концентрическая FC-C80-500, DN80/125, 500мм

7738112645

Дымовая труба концентрическая FC-C80-1000, DN80/125,
1000мм

7738112646

Дымовая труба концентрическая FC-C80-2000, DN80/125,
2000мм

7738112647

Отвод концентрический FC-CE80-87, DN80/125, 87°

7738112648

Отвод концентрический FC-CE80-45, DN80/125, 45°

7738112593

Информация для заказа C53
забор воздуха с улицы

Системы дымоудаления
Котёл Bosch Condens 7000i W

461

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

Снаружи помещения

2

Дымовая труба концентрическая FC-C80, DN80/125, PP/SS, с
забором воздуха (ex GAF-K)

7738112705

3

Кронштейн настенный FC-O80, DN125,
нержавеющая сталь, 40–65 мм

7738112706

Регулируемый удлинительный элемент для настенного
кронштейна FC-O80, DN125, 139–222 мм

7738112708

Регулируемый кронштейн для опорной консоли на наружной
стене FC-O80, DN125, 148–240 мм

7738112711

5

Дымовая труба концентрическая FC-C80-500, DN80/125, PP/SS,
500мм

87094628/

7738112697

Дымовая труба концентрическая FC-C80-1000, DN80/125,
PP/SS, 1000мм

7738112698

Дымовая труба концентрическая FC-C80-2000, DN80/125,
PP/SS, 2000мм

87094636/

7738112699

Дымовая труба концентрическая FC-CR80, DN80/125, PP/SS, со
смотровым люком

7738112704

Информация для заказа C53
забор воздуха с улицы

Системы дымоудаления
Котёл Bosch Condens 7000i W

462

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

6

Отвод концентрический FC-CE80-87, DN80/125, PP/SS, 87°

7738112700

Отвод концентрический FC-CE80-45, DN80/125, PP/SS, 45°

7738112701

Отвод концентрический FC-CE80-30, DN80/125, PP/SS, 30°

7738112702

Отвод концентрический FC-CE80-15, DN80/125, PP/SS, 15°

7738112703

7

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (красная)

7738112622

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (черная)

7738112621

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 150мм, нерегулируемый

7738112620

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 120мм, регулируемый 0° - 15°

7738112510

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (черная)

7738112511

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (красная)

7738112513

Информация для заказа C53
забор воздуха с улицы

Системы дымоудаления
Котёл Bosch Condens 7000i W

463

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Предельные значения длины дымовой трубы C93

Системы дымоудаления
Котёл Bosch Condens 7000i W

Тип

котла

Диа-

метр

трубы,

мм

Максимально допустимая длина дымохода

L=L1+L2, м

L2,

м

Эквивалент

ная длина

⃝

120

мм

⃝

130

мм

⃝

140

мм

⃝

150

мм

⃝

≥160

мм

□

120х
х120

мм

□

130х
х130

мм

□

≥140х

х140

мм

отвод

87

°

, м

отвод

45,15

°

,м

30/35

80

13

16

22

25

22

24

26

5

2*

1*

35

42

14

17

24

29

32

24

24

31

*Каждое дополнительное колено 87

°

или 45

°

уменьшает L на эквивалентную длину.

Колено на котле и опорное колено в шахте уже учтены в допустимой длине дымовой
трубы L, и их больше не нужно вычитать.

Труба отвода дымовых газов прокладывается в существующей шахте: выход дымовых
газов и вход воздуха для горения разделены.

464

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

1

Базовый комплект FC-Set80-C93x, DN80/125, концентрический,
без угла с ревиз., в шахте DN80 (ex GA-K)

7738113246

2

Дымовая труба FC-SR80, DN80, со смотровым люком

7738112669

3

Дымовая труба FC-S80-500, DN80, PP, 500мм

7738112650

Дымовая труба FC-S80-1000, DN80, PP, 1000мм

7738112651

Дымовая труба FC-S80-2000, DN80, PP, 2000мм

7738112652

4

Отвод FC-SE80-87, DN80, 87°, PP

7738112654

Отвод FC-SE80-45, DN80, 45°, PP

7738112653

Отвод FC-SE80-30, DN80, 30°, PP

7719001851 /

7738112668

Отвод FC-SE80-15, DN80, 15

°

, PP

7719001850 /

7738112667

Информация для заказа C93

Системы дымоудаления
Котёл Bosch Condens 7000i W

465

Каталог отопительного оборудования 2023
