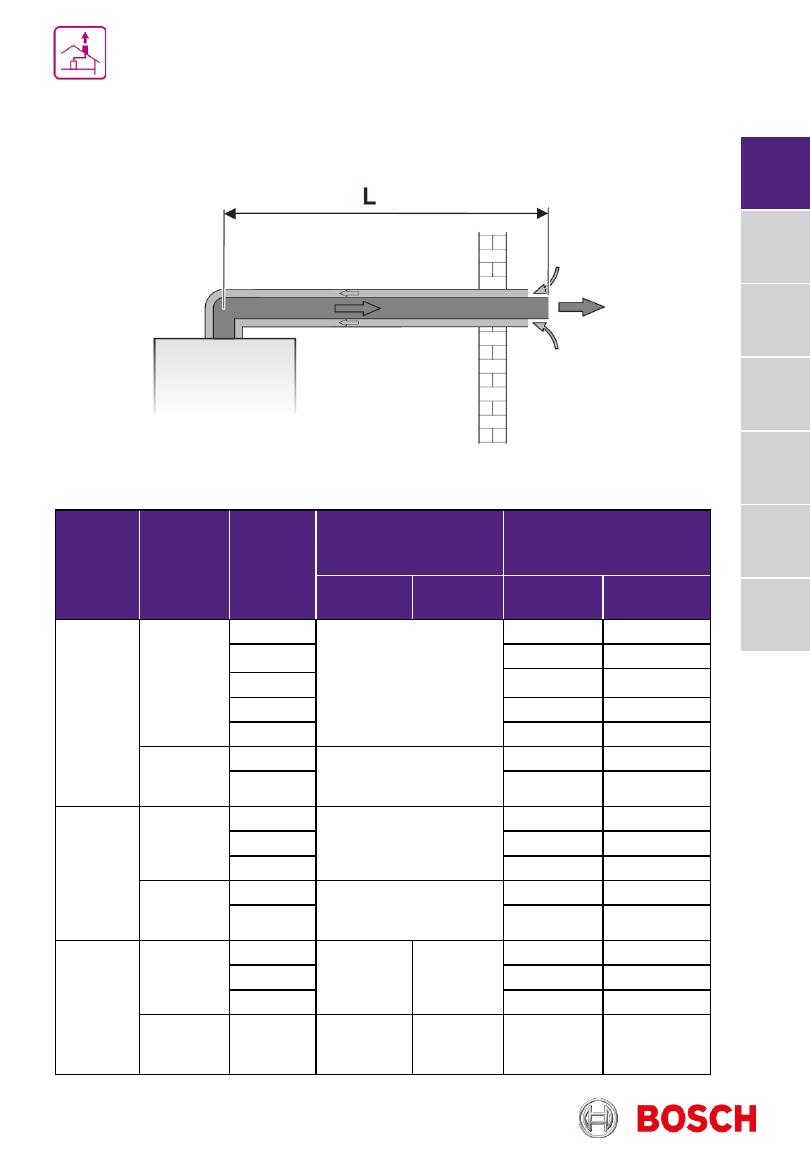

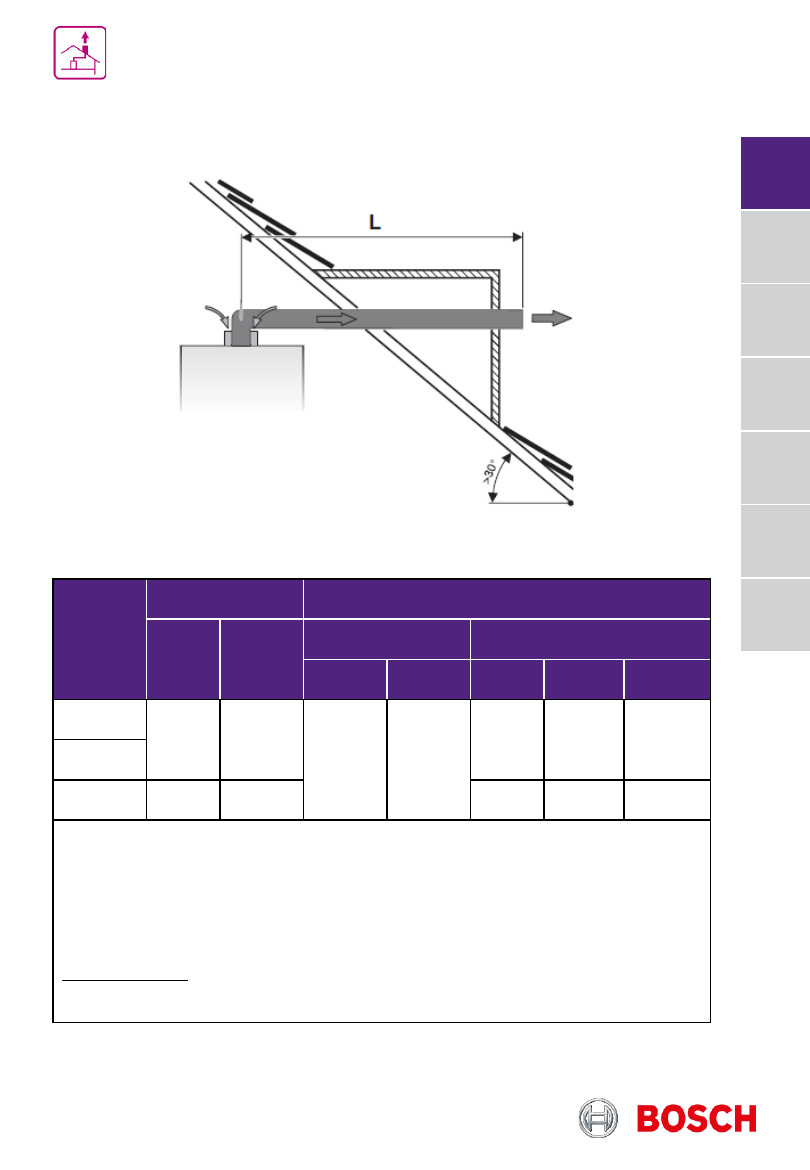

Предельные значения длины дымовой трубы В22 горизонтально

Тип котла

L, м

Эквивалентная длина, м

М

ак

с.

М

ин

.

отвод

дроссельная шайба

90°

45°

Ø 82 мм Ø 85 мм

Ø 90 мм

24

30

20

1,5

1

28

20

10

28

35

30

10

-

28

20

Эквивалентная длина труб отвода дымовых газов должна быть в интервале между
максимальной и минимальной длиной. Если общая сумма составляет менее
минимальной эквивалентной длины труб, необходимо использовать дроссельную шайбу.
Допускается предусматривать не более трех поворотов (СП42-101-2003 Г.12)

Пример расчета

Системы дымоудаления
Котёл Bosch GAZ 7000 W

228

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

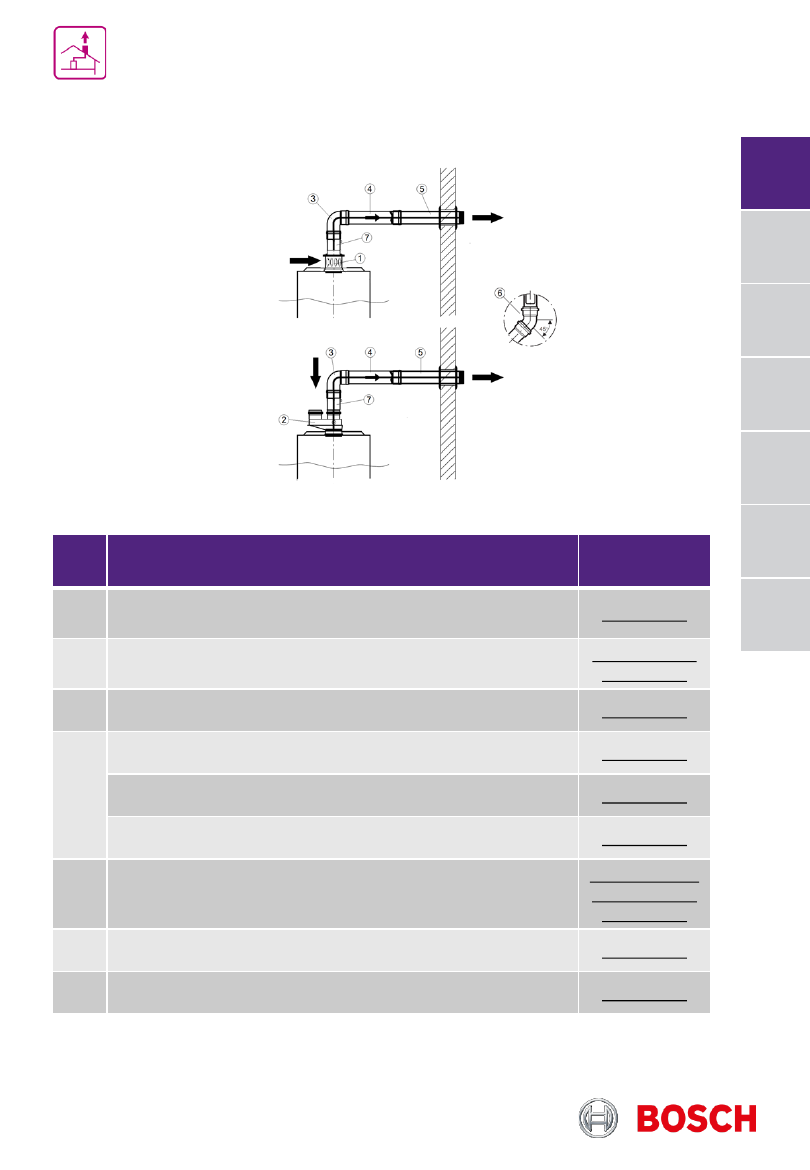

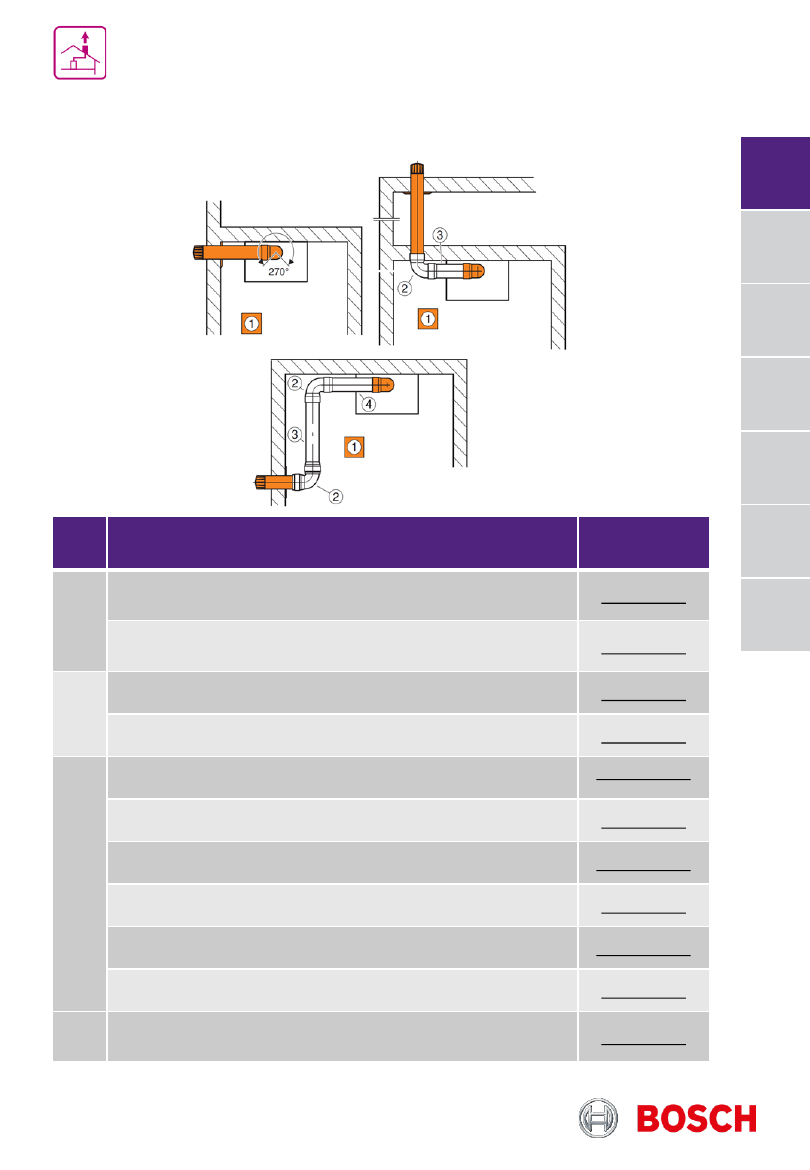

Информация для заказа В22 горизонтально

№

Наименование

Артикул

1

Адаптер DN60/100 на DN80, с забором воздуха из помещения,
схема дымоудаления B22, AZ982

7716050000

2

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

3

Отвод DN80, 90°, AZ381

7736995107

4

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

5

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

6

Отвод DN80, 45°, AZ382

7736995106

7*

Адаптер DN80, вертикальный, с отводом конденсата, AZ386

7736995103

* Рекомендовано при длине дымохода более 3 м

Системы дымоудаления
Котёл Bosch GAZ 7000 W

229

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

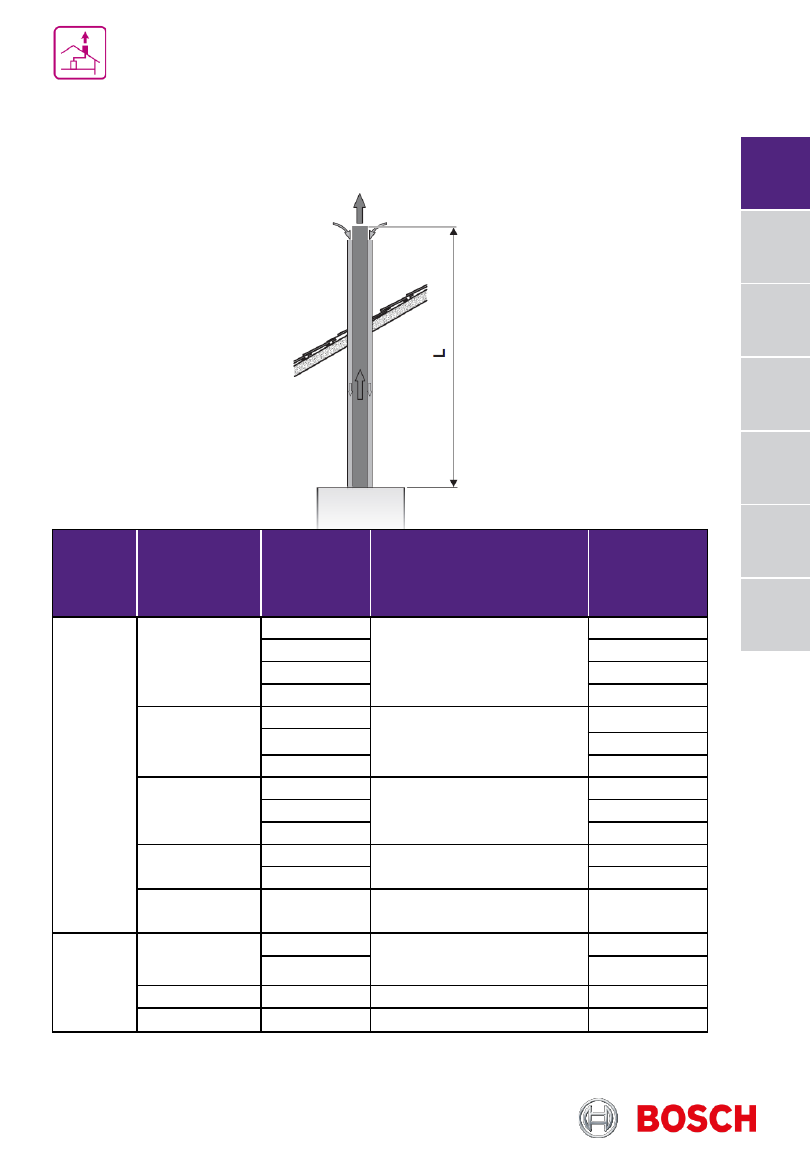

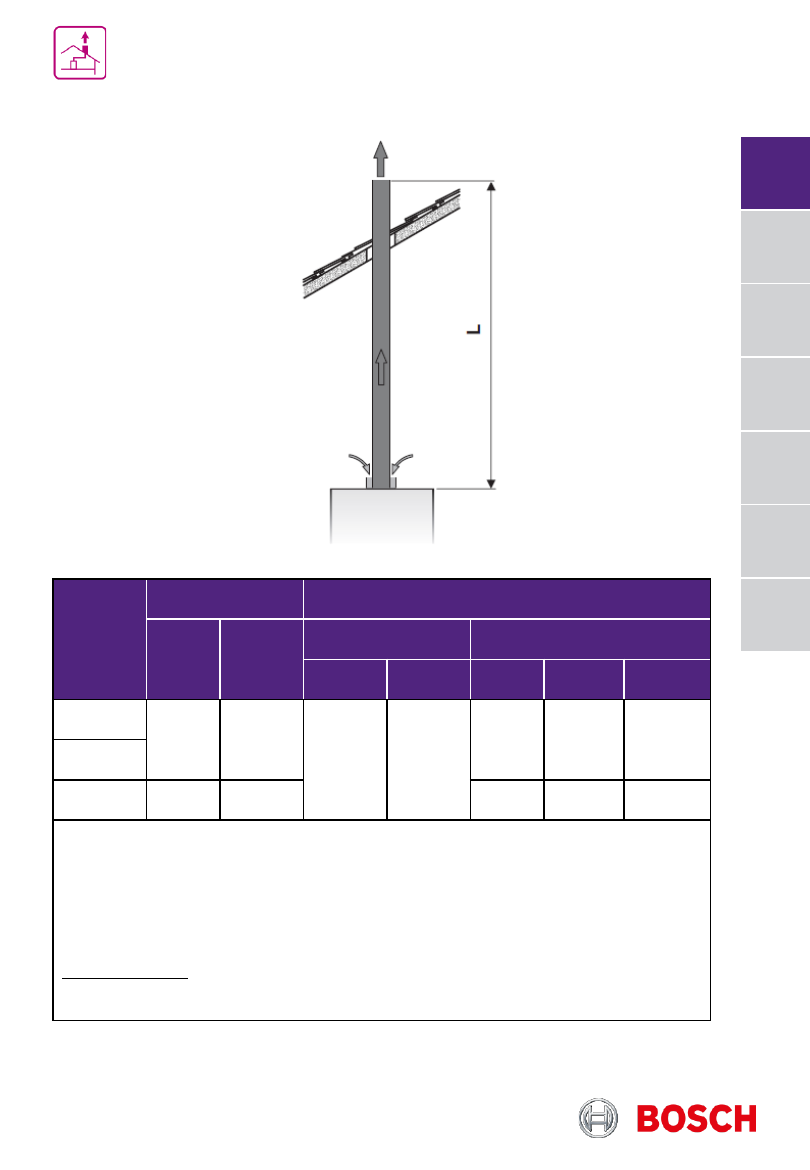

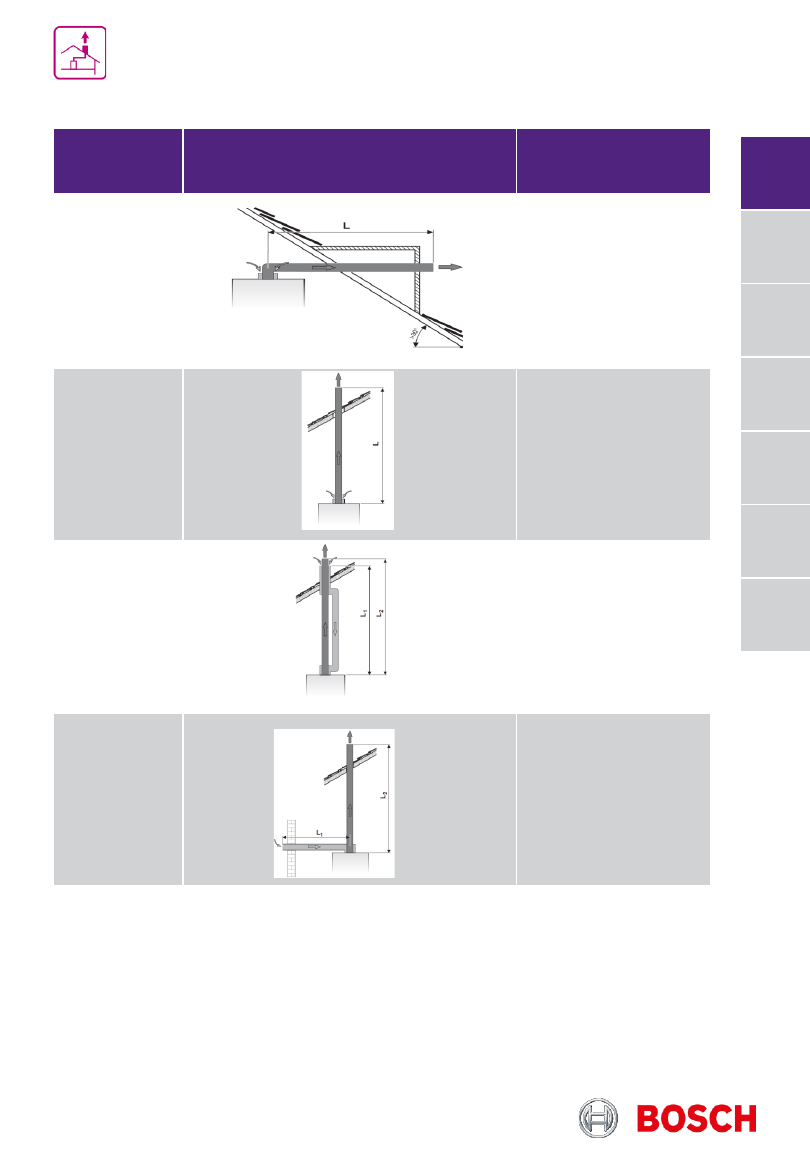

Предельные значения длины дымовой трубы В22 вертикально

Системы дымоудаления
Котёл Bosch GAZ 7000 W

Тип котла

L, м

Эквивалентная длина, м

М

ак

с.

М

ин

.

отвод

дроссельная шайба

90°

45°

Ø 82 мм Ø 85 мм

Ø 90 мм

24

30

20

1,5

1

28

20

10

28

35

30

10

-

28

20

Эквивалентная длина труб отвода дымовых газов должна быть в интервале между
максимальной и минимальной длиной. Если общая сумма составляет менее
минимальной эквивалентной длины труб, необходимо использовать дроссельную шайбу.
Допускается предусматривать не более трех поворотов (СП42-101-2003 Г.12)

Пример расчета

230

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

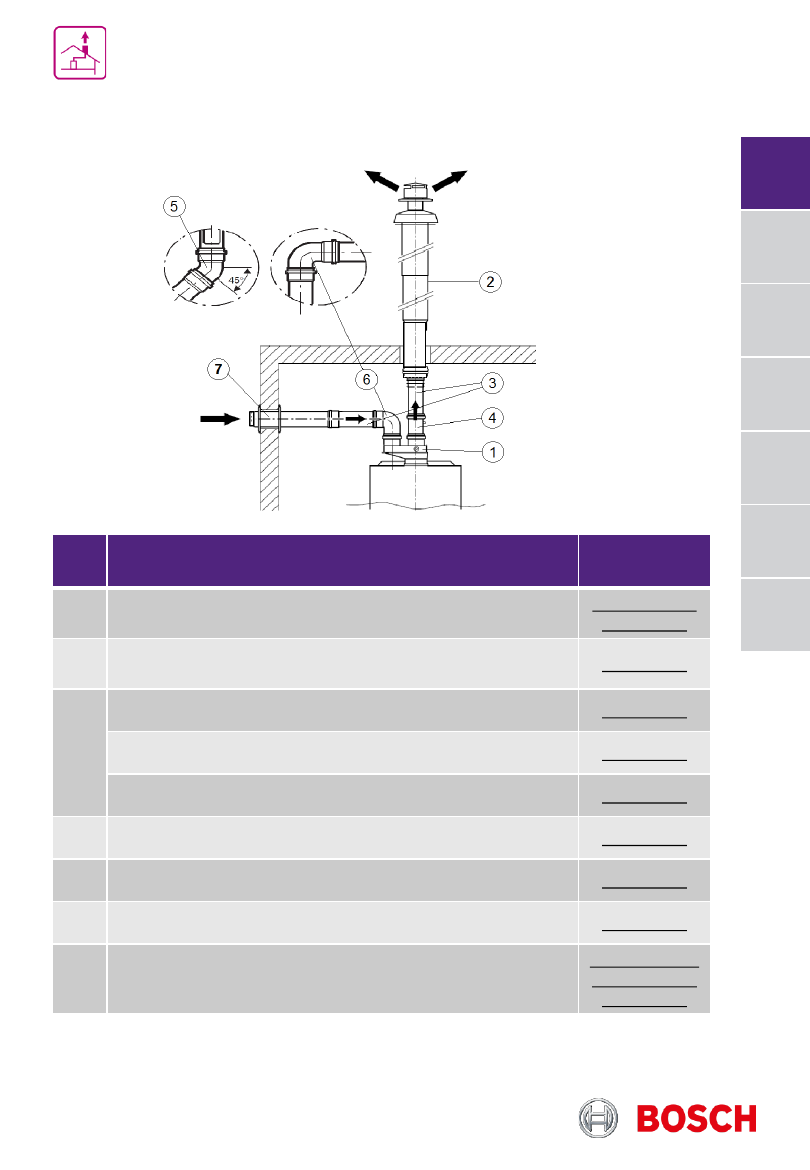

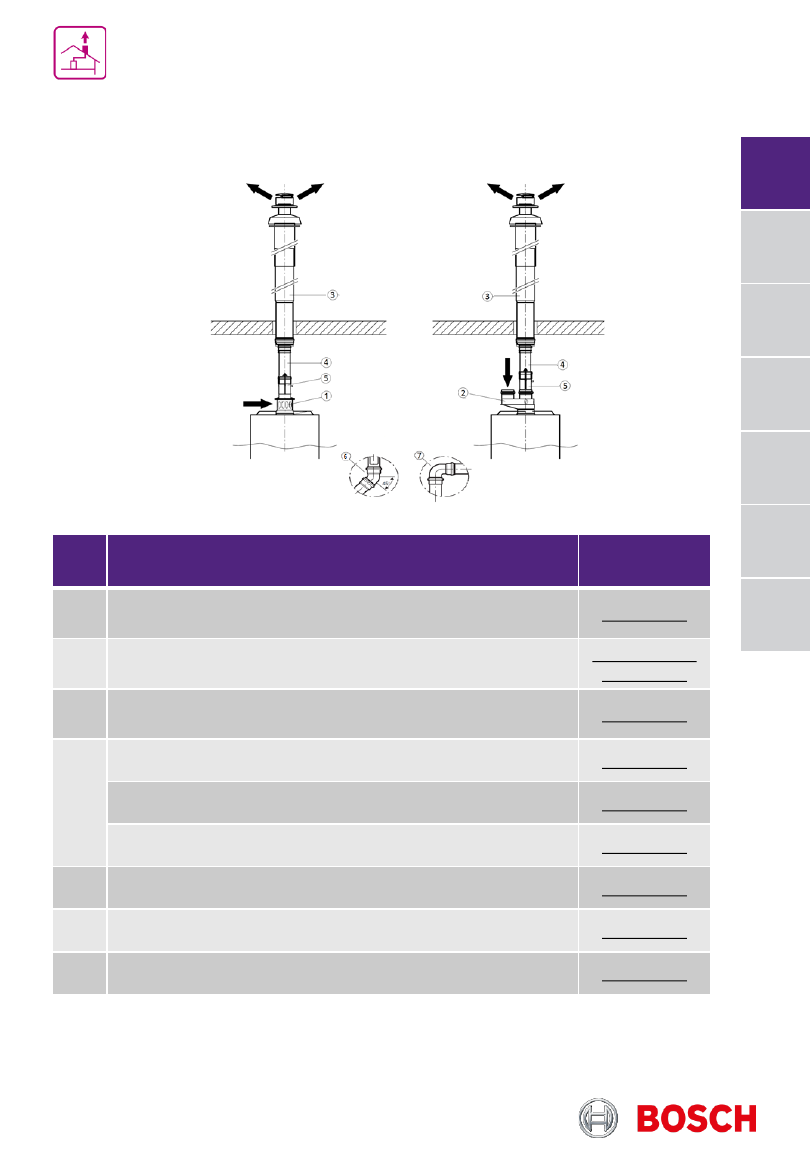

Информация для заказа В22 вертикально

№

Наименование

Артикул

1

Адаптер DN60/100 на DN80, с забором воздуха из помещения,
схема дымоудаления B22, AZ982

7716050000

2

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

3

Дымоход концентрический DN80/110х1350мм, вертикальный,
черный, AZ404

7716050080

4

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

5*

Адаптер DN80, вертикальный, с отводом конденсата, AZ386

7736995103

6

Отвод DN80, 45°, AZ382

7736995106

7

Отвод DN80, 90°, AZ381

7736995107

Системы дымоудаления
Котёл Bosch GAZ 7000 W

* Рекомендовано при длине дымохода более 3 м

231

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

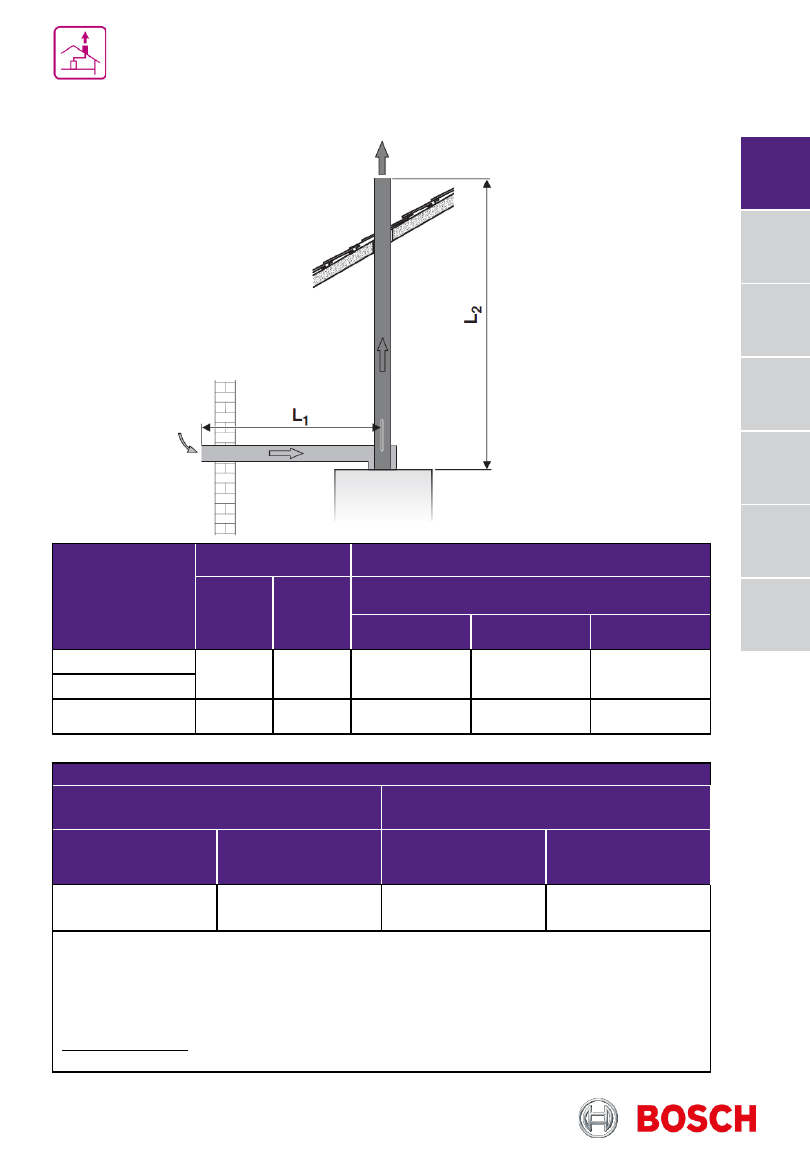

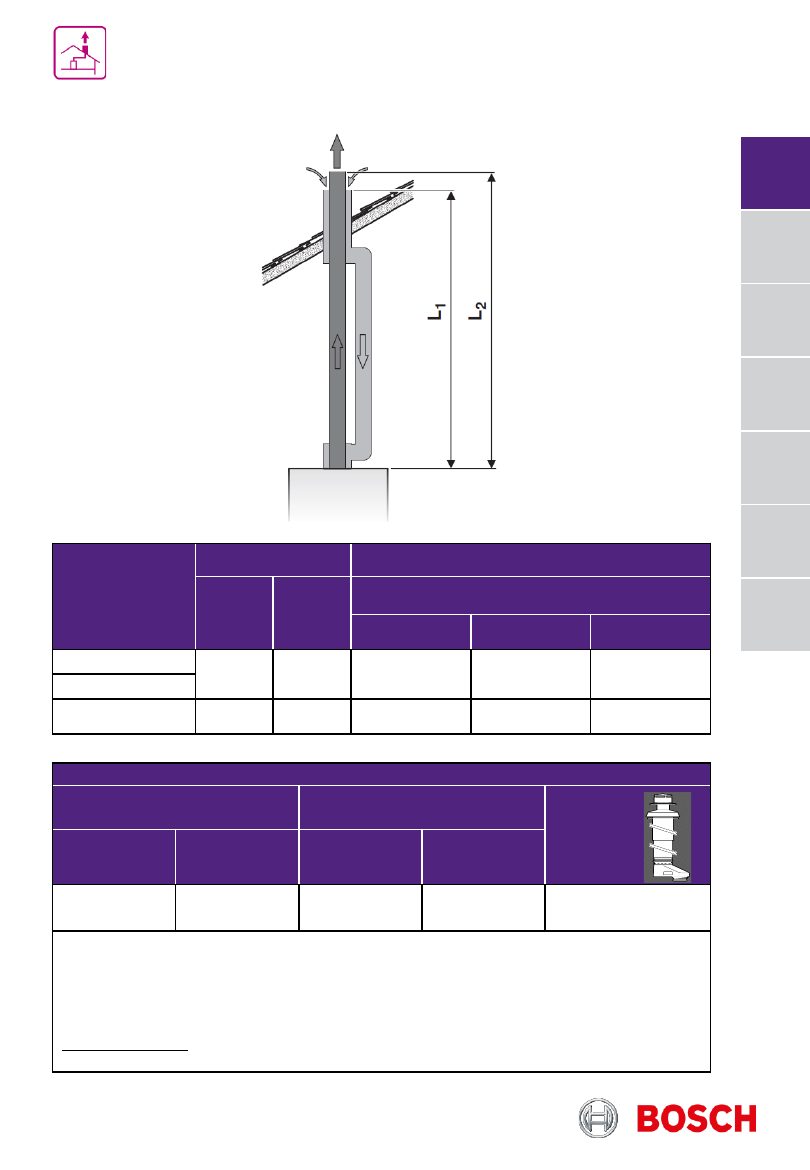

Предельные значения длины раздельной дымовой трубы С32

Системы дымоудаления
Котёл Bosch GAZ 7000 W

Тип котла

L = L1 + L2 ,м

Эквивалентная длина, м

Макс.

Мин.

дроссельная шайба

Ø 82 мм

Ø 85 мм

Ø 90 мм

24

30

20

28

20

10

28

35

30

10

-

28

20

Эквивалентная длина, м

колено на отводе дымовых

газов

колено на подаче воздуха для

горения

Верти-
кальная
проводка

90°

45°

90°

45°

1,5

1

1

0,8

3

Эквивалентная длина труб отвода дымовых газов должна быть в интервале между
максимальной и минимальной длиной. Если общая сумма составляет менее
минимальной эквивалентной длины труб, необходимо использовать дроссельную шайбу.
Допускается предусматривать не более трех поворотов (СП42-101-2003 Г.12)

Пример расчета

232

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

1

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

2

Дымоход концентрический DN80/110х1350мм, вертикальный,
черный, AZ404

7716050080

3

Адаптер DN80/80 на DN80/125, вертикальный, AZ 175

7719001027

4

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

5*

Адаптер DN80, вертикальный, с отводом конденсата, AZ386

7736995103

6

Отвод DN80, 45°, AZ382

7736995106

7

Отвод DN80, 90°, AZ381

7736995107

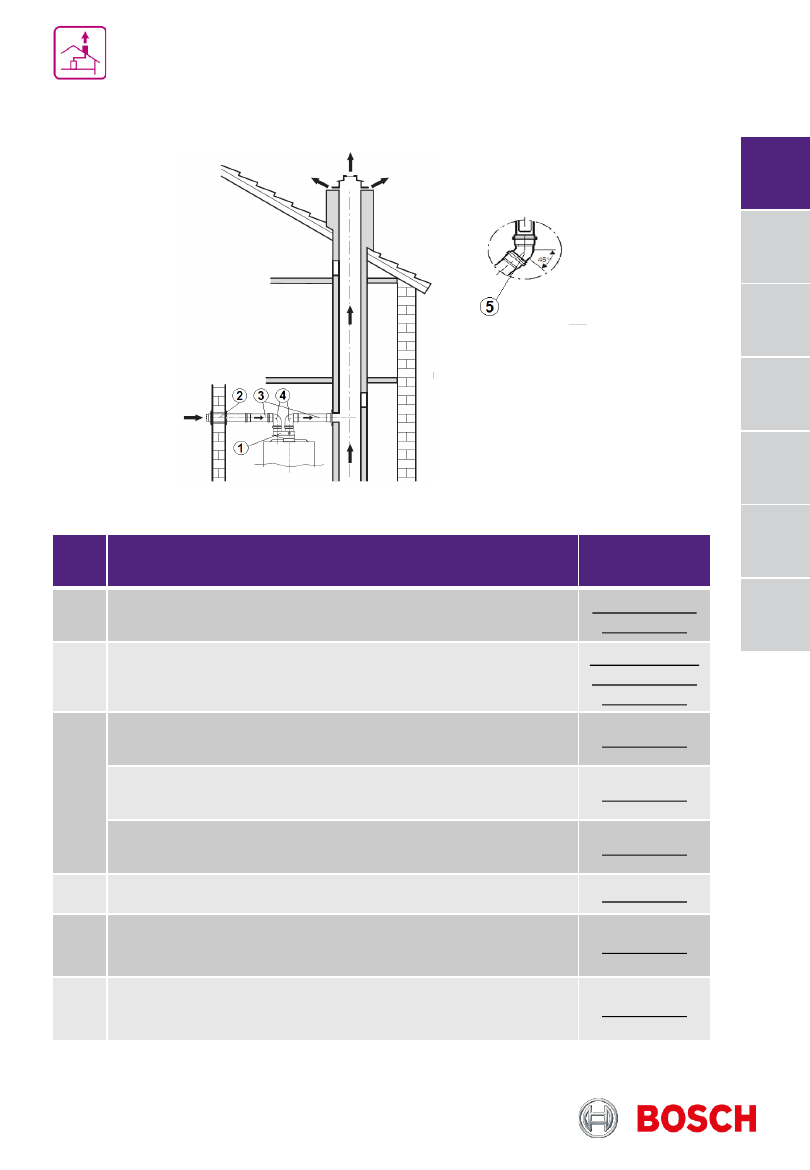

Информация для заказа раздельной дымовой трубы С32

Системы дымоудаления
Котёл Bosch GAZ 7000 W

* Рекомендовано при длине дымохода более 3 м

233

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

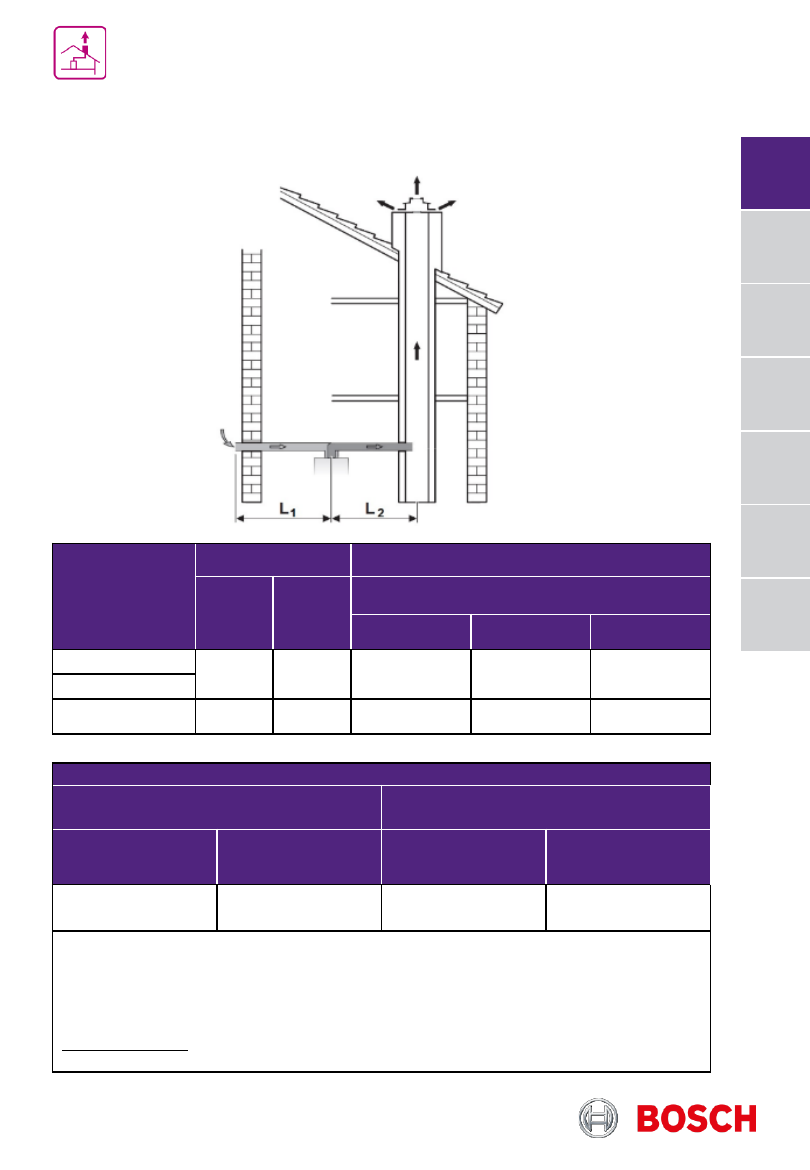

Предельные значения длины раздельной дымовой трубы С52

Системы дымоудаления
Котёл Bosch GAZ 7000 W

Тип котла

L = L1 + L2 ,м

Эквивалентная длина, м

Макс.

Мин.

дроссельная шайба

Ø 82 мм

Ø 85 мм

Ø 90 мм

24

30

20

28

20

10

28

35

30

10

-

28

20

Эквивалентная длина, м

колено на отводе дымовых газов

колено на подаче воздуха для горения

90°

45°

90°

45°

1,5

1

1

0,8

Эквивалентная длина труб отвода дымовых газов должна быть в интервале между
максимальной и минимальной длиной. Если общая сумма составляет менее
минимальной эквивалентной длины труб, необходимо использовать дроссельную шайбу.
Допускается предусматривать не более трех поворотов (СП42-101-2003 Г.12)

Пример расчета

234

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

1

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

2

Дымоход концентрический DN80/110х1350мм, вертикальный,
черный, AZ404

7716050080

3

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

4*

Адаптер DN80, вертикальный, с отводом конденсата, AZ386

7736995103

5

Отвод DN80, 45°, AZ382

7736995106

6

Отвод DN80, 90°, AZ381

7736995107

7

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

Информация для заказа раздельной дымовой трубы С52

Системы дымоудаления
Котёл Bosch GAZ 7000 W

* Рекомендовано при длине дымохода более 3 м

235

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Предельные значения длины раздельной дымовой трубы С82

Системы дымоудаления
Котёл Bosch GAZ 7000 W

Тип котла

L = L1 + L2 ,м

Эквивалентная длина, м

Макс.

Мин.

дроссельная шайба

Ø 82 мм

Ø 85 мм

Ø 90 мм

24

30

20

28

20

10

28

35

30

10

-

28

20

Эквивалентная длина, м

колено на отводе дымовых газов

колено на подаче воздуха для горения

90°

45°

90°

45°

1,5

1

1

0,8

Эквивалентная длина труб отвода дымовых газов должна быть в интервале между
максимальной и минимальной длиной. Если общая сумма составляет менее
минимальной эквивалентной длины труб, необходимо использовать дроссельную шайбу.
Допускается предусматривать не более трех поворотов (СП42-101-2003 Г.12)

Пример расчета

236

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

1

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

2

Дымовая труба DN80х1000мм, оконечный участок, с решеткой

7747380075NM

/ 7736995105 /

7719001802

3

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

4

Отвод DN80, 90°, AZ381

7736995107

5

Отвод DN80, 45°, AZ382

7736995106

*

Адаптер DN80, вертикальный, с отводом конденсата, AZ386

7736995103

Информация для заказа раздельной дымовой трубы С82

Системы дымоудаления
Котёл Bosch GAZ 7000 W

* Рекомендовано при длине дымохода более 3 м

237

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

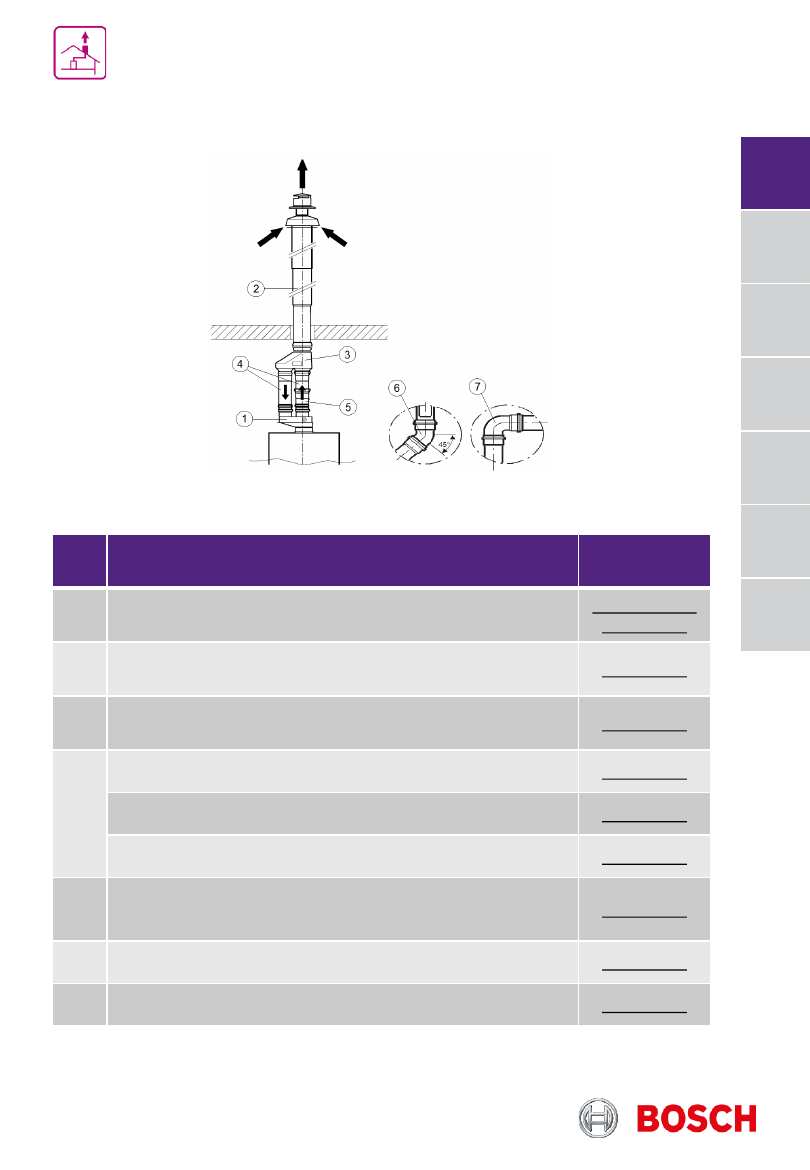

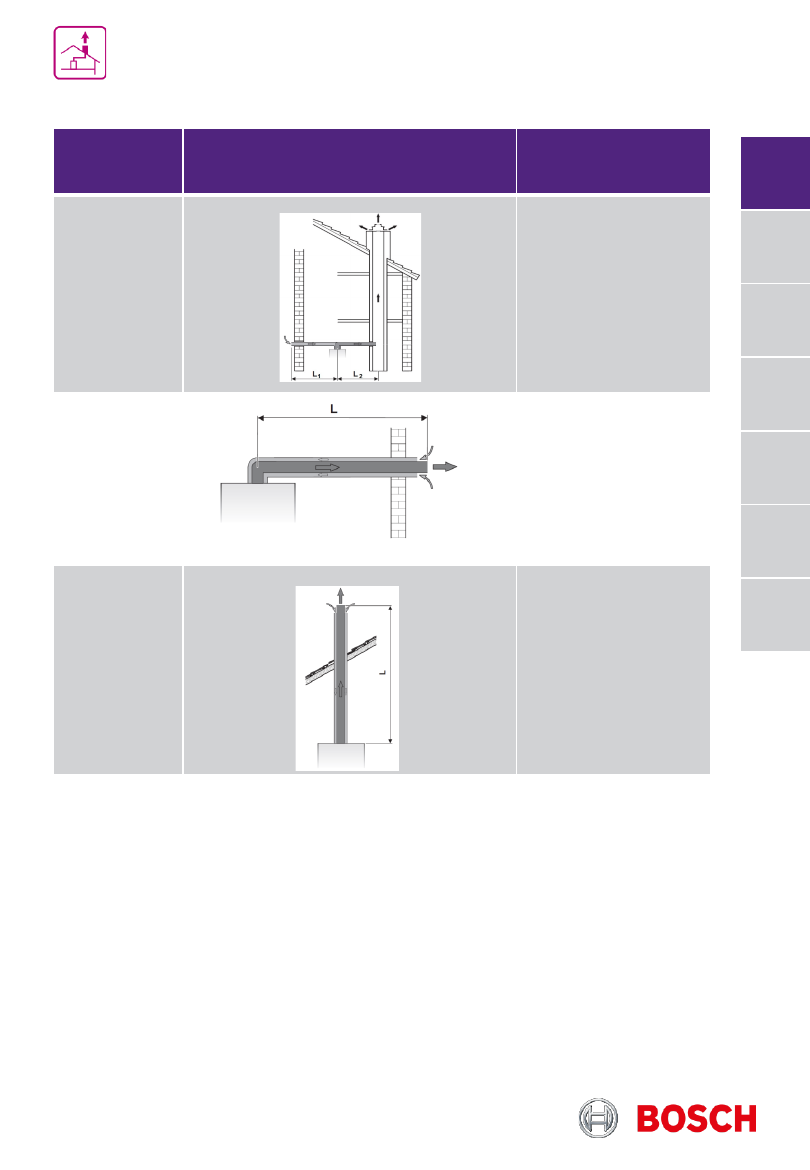

Предельные значения длины дымовой трубы C12/С32

По концентрической трубе

Системы дымоудаления
Котёл Bosch GAZ 7000 W

Тип котла

Отводы в

схеме

L, м

Lmax

[мм]

Диаметр дроссельной

шайбы

[мм]

Природный

газ

Сжижен-

ный газ

Природный

газ

Сжиженный

газ

24

1 x 90°

≤ 500

4000

Ø 80

Ø 82

501 – 1000

Ø 82

Ø 82

Ø 85

Ø 85

1001 – 2000
2001 – 3000

Ø 90

Ø 90

3001 – 4000

-

-

1 x 90° + 2 x

х45°

или 2 x 90°

≤ 1000

2000

Ø 90

Ø 90

1001 – 2000

-

-

28

1 x 90° 1

≤ 500

4000

Ø 80

Ø 82

501 – 2500

Ø 82

Ø 85

2501 – 4000

-

-

1 x 90° + 2 x

х45°

или 2 x 90°

≤ 500

2000

Ø 82

Ø 85

501 – 2000

-

-

35

1 x 90°

≤ 500

2750

4000

Ø 82

Ø 82

501 – 2000

Ø 85

Ø 85

2001 – 4000

-

-

1 x 90° + 2 x

х45°

или 2 x 90°

≤ 2000

750

2000

-

-

238

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

1

Дымоход концентрический DN60/100х365мм, оконечный
участок и элем подключения к котлу, AZ368 (AZ 395)

7736995083

Дымоход концентрический DN60/100х810мм, горизонтальный
комплект, AZ389

7716050064

2

Отвод концентрический DN60/100, 90°, AZ366 (AZ393)

7736995079

Отвод концентрический DN60/100, 45°, AZ367, 2 шт. (AZ394)

7736995071

3

Дымовая труба DN60/100х250мм

7736995059A

Дымовая труба DN60/100х350мм, AZ363 (AZ390)

7736995059

Дымовая труба DN60/100х500мм

7736995063A

Дымовая труба DN60/100х750мм, AZ364 (AZ391)

7736995063

Дымовая труба DN60/100х1000мм

7736995067A

Дымовая труба DN60/100х1500мм, AZ365 (AZ392)

7736995067

4*

Горизонтальный элемент для отвода конденсата DN60/100, AZ
401

7736995087

Информация для заказа С12/С32

По концентрической трубе

Системы дымоудаления
Котёл Bosch GAZ 7000 W

* Рекомендовано при длине дымохода более 2 м

239

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Предельные значения длины дымовой трубы C32

По концентрической трубе

Системы дымоудаления
Котёл Bosch GAZ 7000 W

Тип котла

Отводы в

схеме

L, м

Lmax

[мм]

Диаметр

дроссельной

шайбы

[мм]

24
28

0 x 90°
0 x 45°

≤ 1500

8000

Ø 82

1501 – 3500

Ø 85

3501 – 7000

Ø 90

6001 – 8000

-

2 x 45°

≤ 1500

6000

Ø 85

1501 – 4000

Ø 90

4001 – 6000

-

2 x 90°

≤ 500

5000

Ø 85

501 – 3000

Ø 90

3001 – 5000

-

4 x 45°

≤ 2000

4000

Ø 90

2001 – 4000

-

4 x 90°
6 x 45°

≤ 2000

2000

-

35

0 x 90°
0 x 45°

≤ 1500

4000

Ø 85

1501 – 4000

-

2 x 45°

≤ 2000

2000

-

2 x 90°

≤ 1000

1000

-

240

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

№

Наименование

Артикул

1

Дымоход концентрический DN60/100х1465мм, вертикальный ,
через крышу, AZ396

7716050071

2

Дымовая труба DN60/100х250мм

7736995059A

Дымовая труба DN60/100х350мм, AZ363 (AZ390)

7736995059

Дымовая труба DN60/100х500мм

7736995063A

Дымовая труба DN60/100х750мм, AZ364 (AZ391)

7736995063

Дымовая труба DN60/100х1000мм

7736995067A

Дымовая труба DN60/100х1500мм, AZ365 (AZ392)

7736995067

3

Отвод концентрический DN60/100, 45°, AZ367, 2 шт. (AZ394)

7736995071

4

Отвод концентрический DN60/100, 90°, AZ366 (AZ393)

7736995079

5

Адаптер DN60/100, вертикальное подключение к котлу, AZ397
(входит в комплект поз. №1)

7736995075

Информация для заказа С32

По концентрической трубе

Системы дымоудаления
Котёл Bosch GAZ 7000 W

241

Каталог отопительного оборудования 2023















содержание      ..     13      14      15      16     ..
