Системы дымоудаления
Котёл Bosch GAZ 2000 W

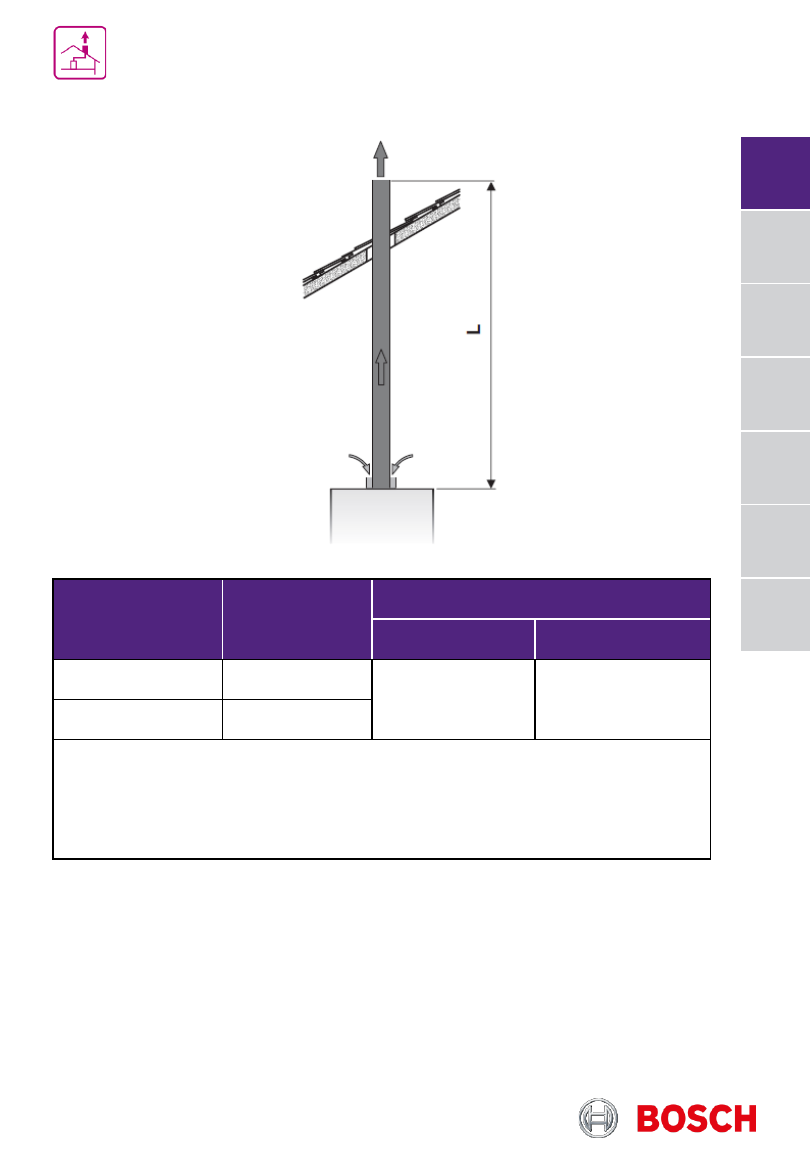

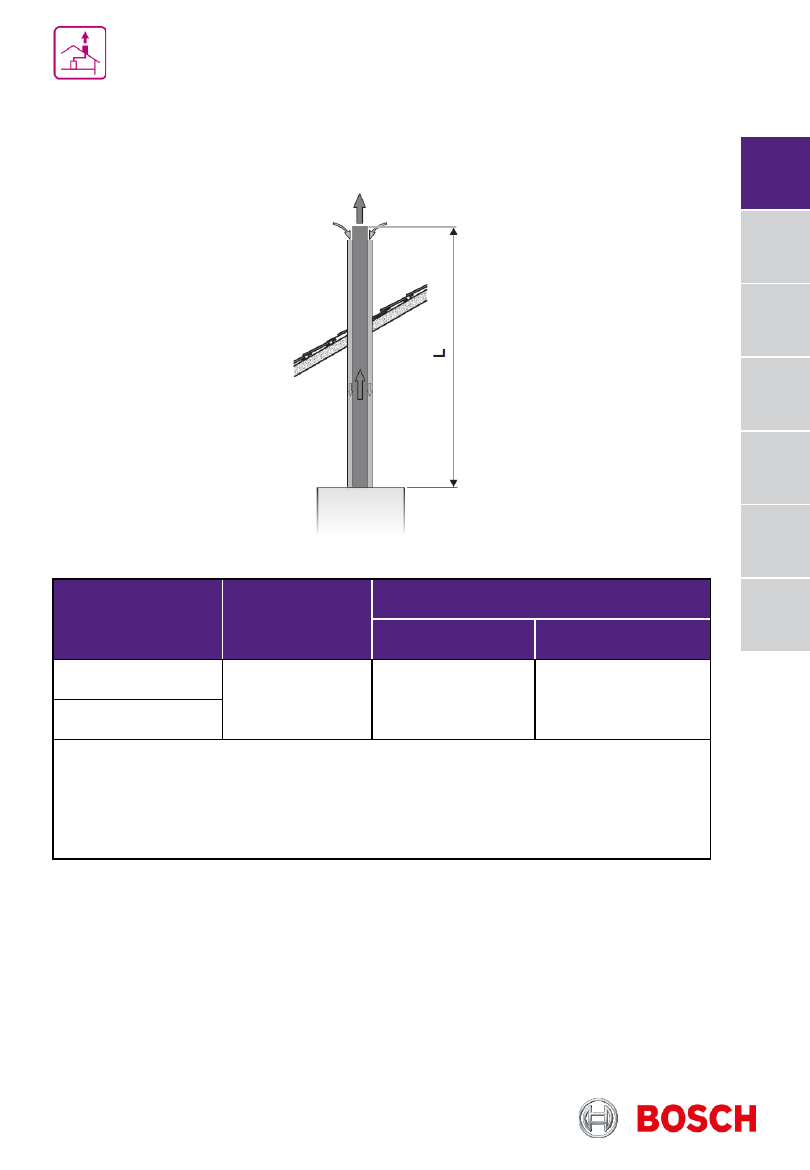

Предельные значения длины дымовой трубы

В22 вертикально

Тип котла

L, м

Эквивалентная длина*

отвод 90°, м

отвод 45°,м

12/18

15

2

1

24

12

* каждое дополнительное колено уменьшает L на эквивалентную длину. Допускается
предусматривать не более трех поворотов (СП42-101-2003 Г.12)

18

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

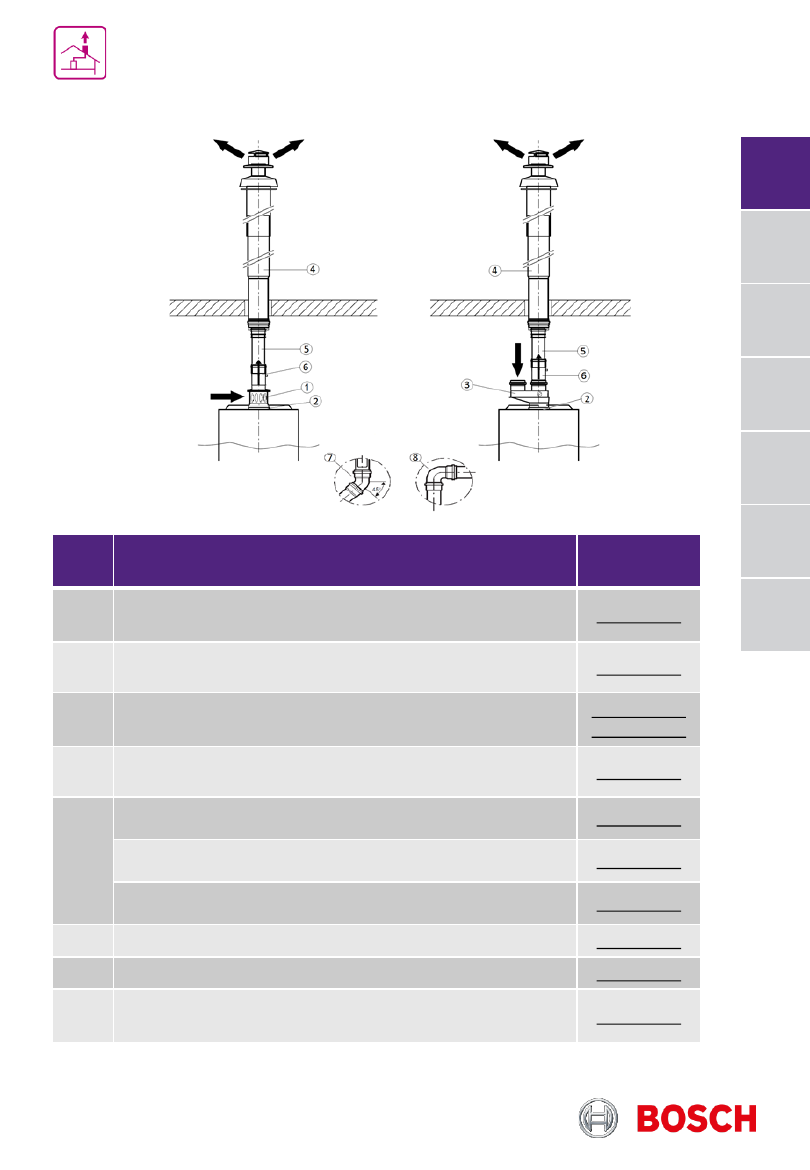

Информация для заказа В22 вертикально

№

Наименование

Артикул

1

Адаптер DN60/100 на DN80, с забором воздуха из
помещения, схема дымоудаления B22, AZ982

7716050000

2

Дроссельная диафрагма, котел до 35 кВт, схема
дымоудаления B22

7736995123

3

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A
/ 7736995095

4

Дымоход концентрический DN80/110х1350мм,
вертикальный, черный, AZ404

7716050080

5

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

6*

Адаптер DN80, вертикальный, с отводом конденсата, AZ386

7736995103

7

Отвод DN80, 45°, AZ382

7736995106

8

Отвод DN80, 90°, AZ381

7736995107

* при длине дымохода более 3м - рекомендовано, более 5м - обязательно

19

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

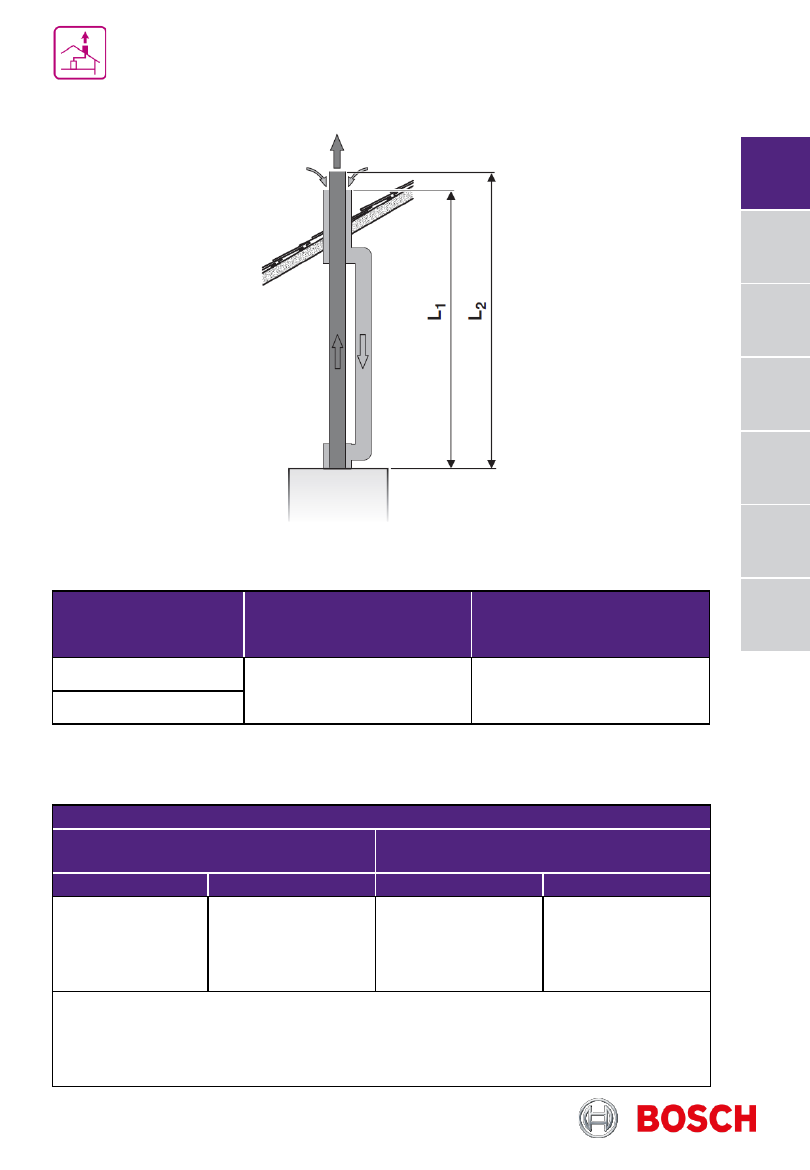

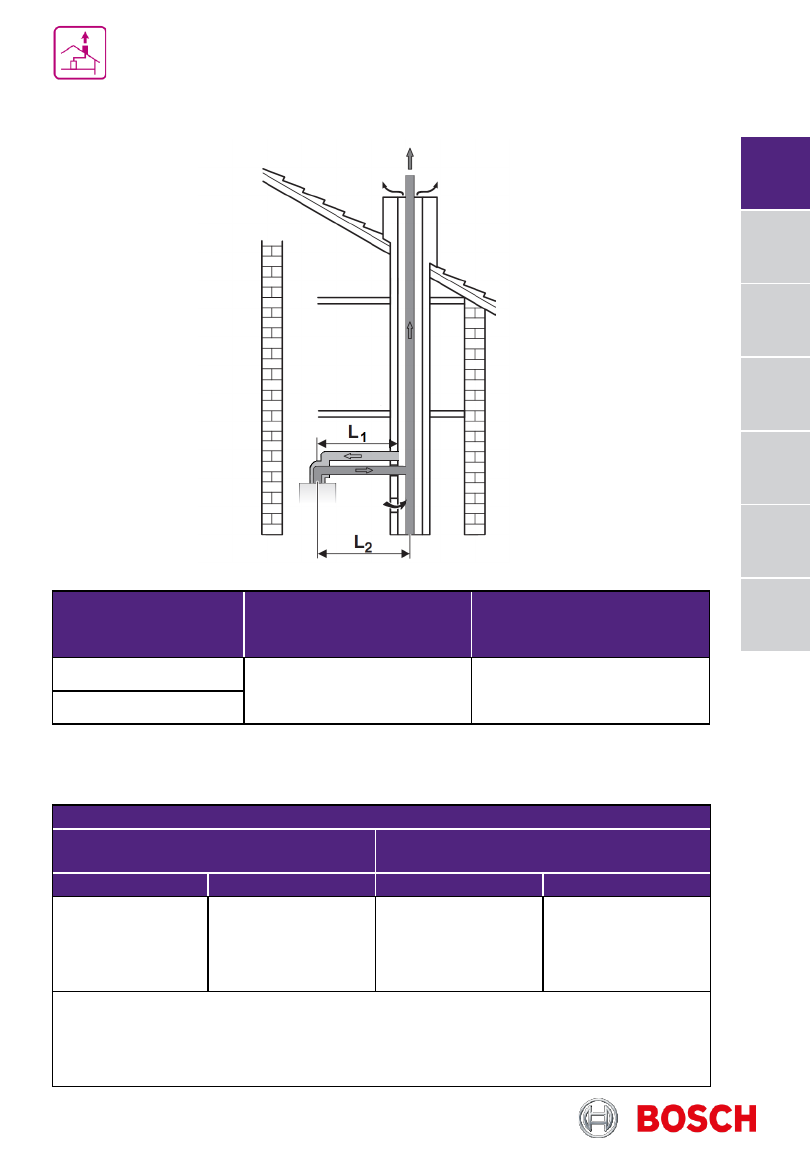

Предельные значения длины раздельной дымовой трубы С32

Тип котла

L = L1 + L2 ,м

L2, м

12/18

30

15

24

Эквивалентная длина*

на трубе отвода дымовых

газов

на трубе подачи воздуха для

горения

отвод 90°, м

отвод 45°,м

отвод 90°, м

отвод 45°,м

2

1

1

0,5

* каждое дополнительное колено уменьшает L на эквивалентную длину. Допускается
предусматривать не более трех поворотов (СП42-101-2003 Г.12)

20

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

№

Наименование

Артикул

1

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

2

Дымоход концентрический DN80/110х1350мм,
вертикальный, черный, AZ404

7716050080

3

Адаптер DN80/80 на DN80/125, вертикальный, AZ 175

7719001027

4

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

5*

Адаптер DN80, вертикальный, с отводом конденсата, AZ386

7736995103

6

Отвод DN80, 45°, AZ382

7736995106

7

Отвод DN80, 90°, AZ381

7736995107

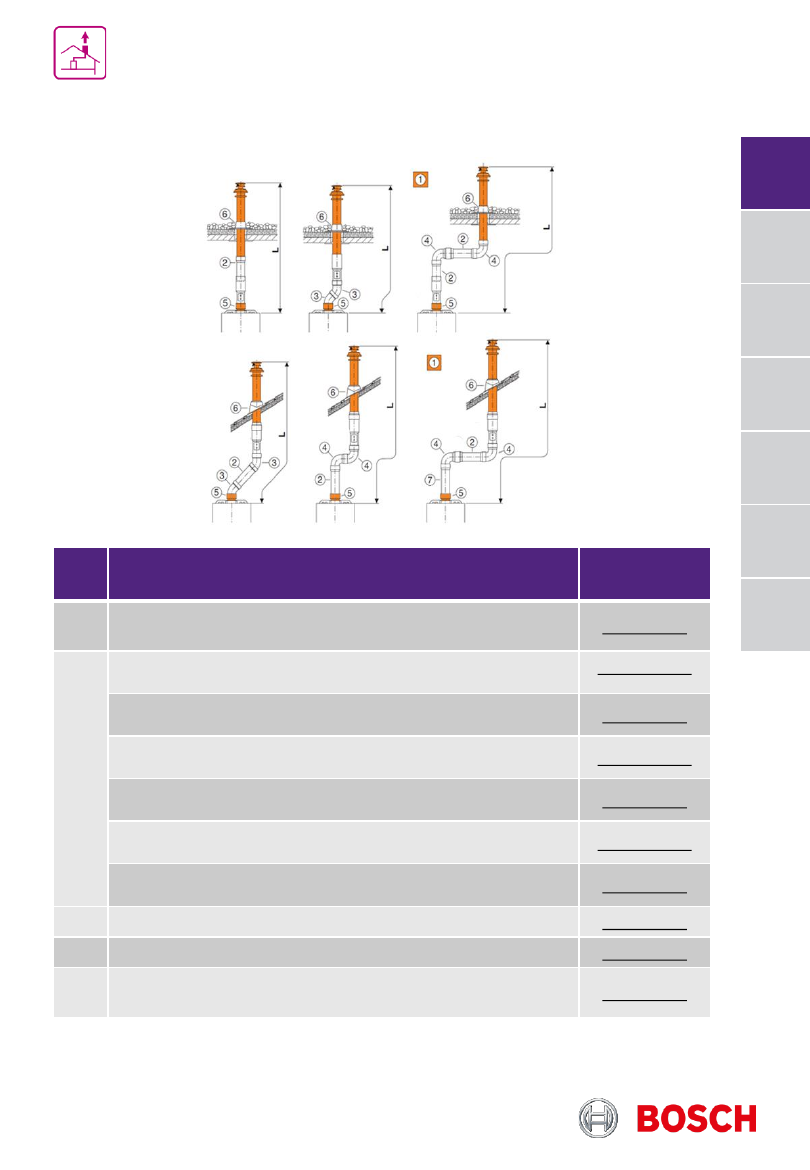

Информация для заказа раздельной дымовой трубы С32

* при длине дымохода более 3м - рекомендовано, более 5м - обязательно

21

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

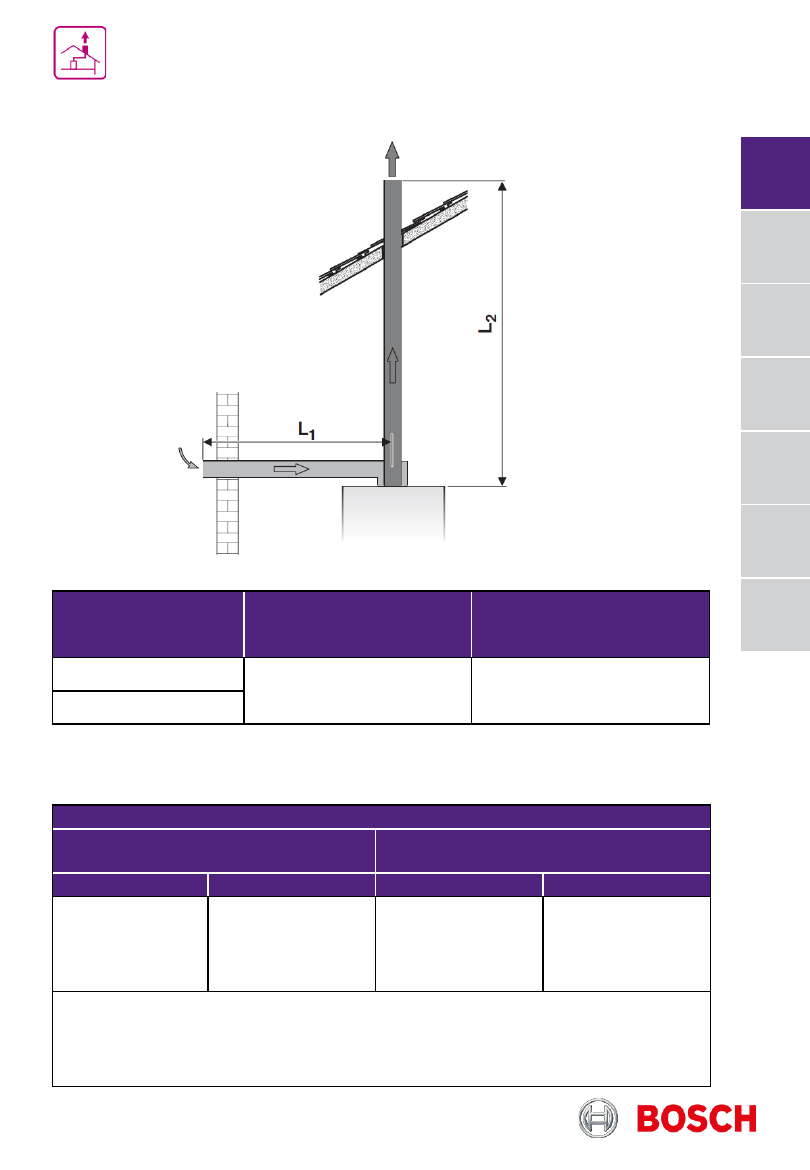

Системы дымоудаления
Котёл Bosch GAZ 2000 W

Предельные значения длины раздельной дымовой трубы С52

Тип котла

L = L1 + L2 ,м

L2, м

12/18

30

15

24

Эквивалентная длина*

на трубе отвода дымовых

газов

на трубе подачи воздуха для

горения

отвод 90°, м

отвод 45°,м

отвод 90°, м

отвод 45°,м

2

1

1

0,5

* каждое дополнительное колено уменьшает L на эквивалентную длину. Допускается
предусматривать не более трех поворотов (СП42-101-2003 Г.12)

22

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

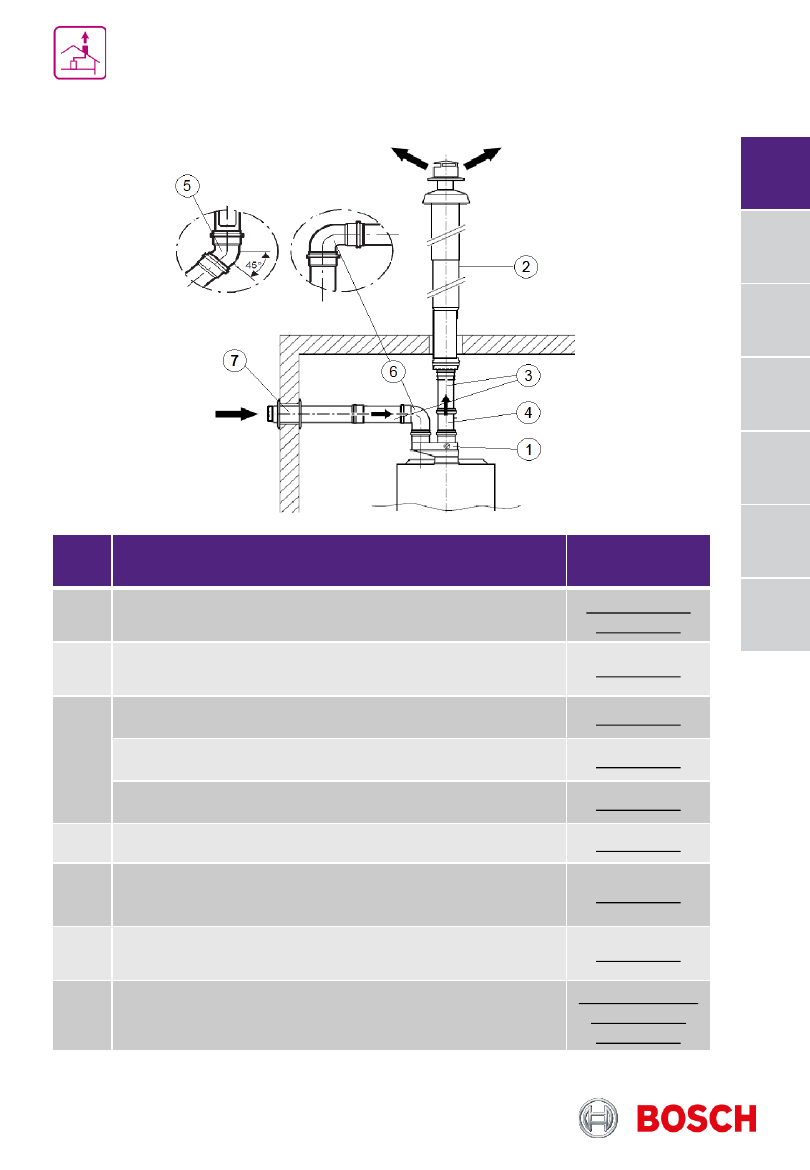

Системы дымоудаления
Котёл Bosch GAZ 2000 W

№

Наименование

Артикул

1

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

2

Дымоход концентрический DN80/110х1350мм,
вертикальный, черный, AZ404

7716050080

3

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

4*

Адаптер DN80, вертикальный, с отводом конденсата, AZ386

7736995103

5

Отвод DN80, 45°, AZ382

7736995106

6

Отвод DN80, 90°, AZ381

7736995107

7

Дымовая труба DN80х1000мм, оконечный участок, с
решеткой

7747380075NM /

7736995105 /

7719001802

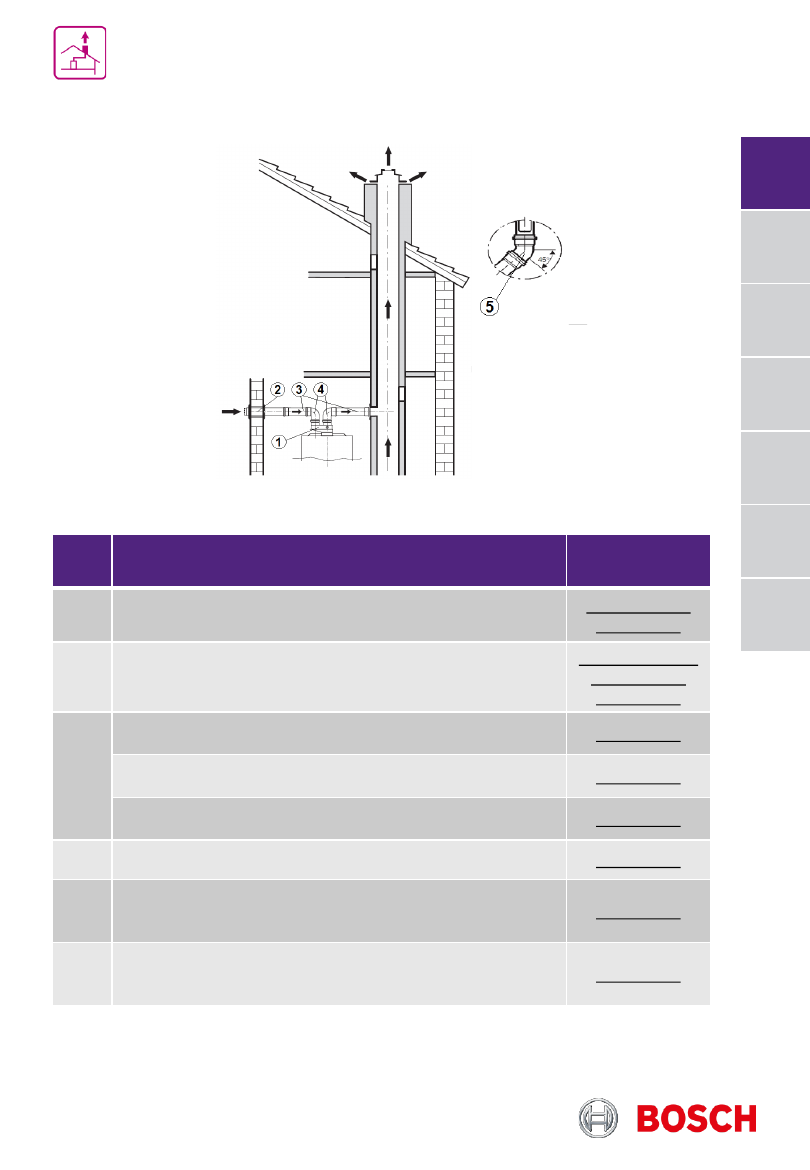

Информация для заказа раздельной дымовой трубы С52

* при длине дымохода более 3м - рекомендовано, более 5м - обязательно

23

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

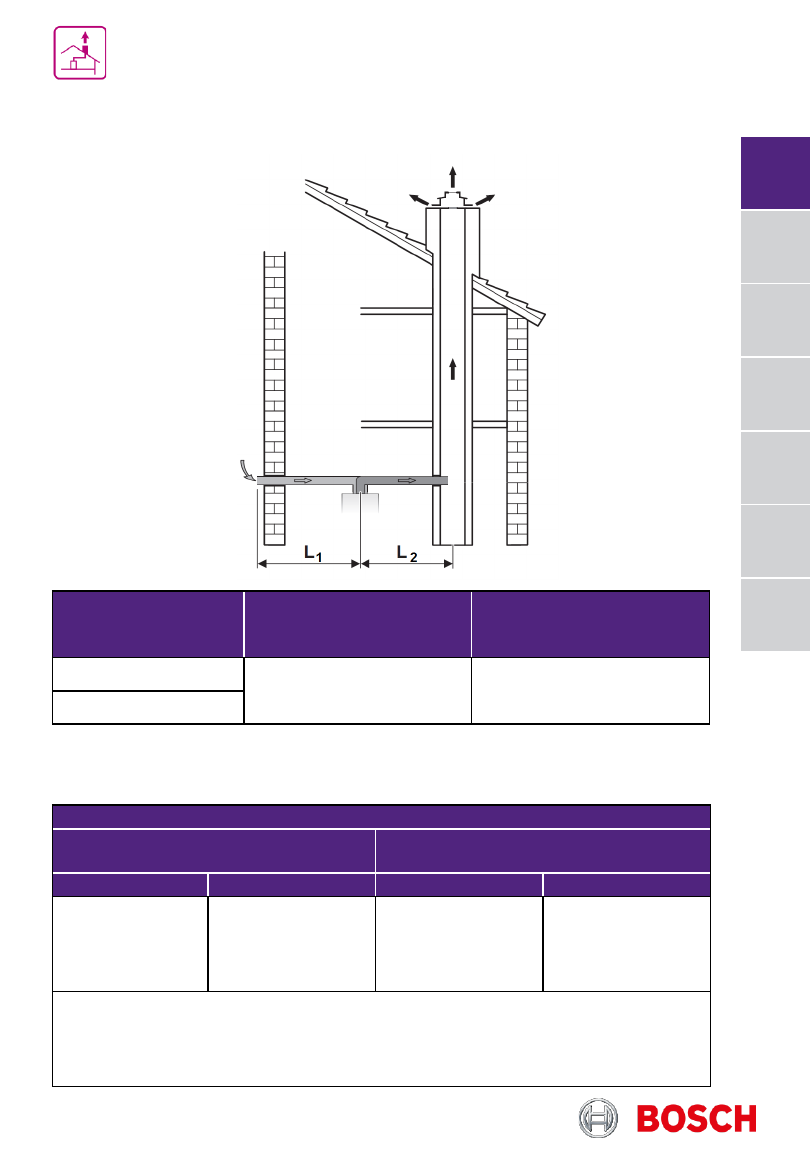

Предельные значения длины раздельной дымовой трубы С42

Тип котла

L = L1 + L2 ,м

L2, м

12/18

30

15

24

Эквивалентная длина*

на трубе отвода дымовых

газов

на трубе подачи воздуха для

горения

отвод 90°, м

отвод 45°,м

отвод 90°, м

отвод 45°,м

2

1

1

0,5

* каждое дополнительное колено уменьшает L на эквивалентную длину. Допускается
предусматривать не более трех поворотов (СП42-101-2003 Г.12)

24

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

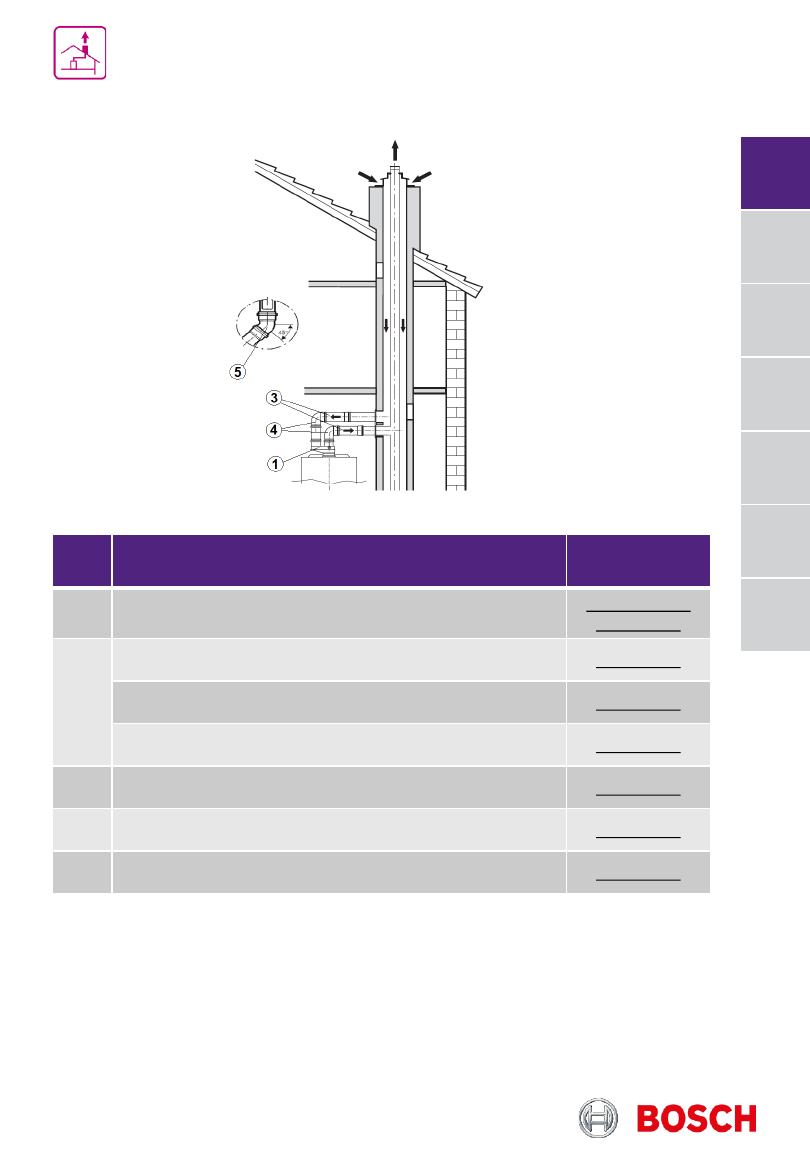

Системы дымоудаления
Котёл Bosch GAZ 2000 W

№

Наименование

Артикул

1

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

3

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

4

Отвод DN80, 90°, AZ381

7736995107

5

Отвод DN80, 45°, AZ382

7736995106

*

Адаптер DN80, вертикальный, с отводом конденсата, AZ386

7736995103

Информация для заказа раздельной дымовой трубы С42

* при длине дымохода более 3м - рекомендовано, более 5м - обязательно

25

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

Предельные значения длины раздельной дымовой трубы С82

Тип котла

L = L1 + L2 ,м

L2, м

12/18

30

15

24

Эквивалентная длина*

на трубе отвода дымовых

газов

на трубе подачи воздуха для

горения

отвод 90°, м

отвод 45°,м

отвод 90°, м

отвод 45°,м

2

1

1

0,5

* каждое дополнительное колено уменьшает L на эквивалентную длину. Допускается
предусматривать не более трех поворотов (СП42-101-2003 Г.12)

26

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

№

Наименование

Артикул

1

Адаптер DN80/80, для двухтрубной системы дымоудаления

7736995095A /

7736995095

2

Дымовая труба DN80х1000мм, оконечный участок, с
решеткой

7747380075NM /

7736995105 /

7719001802

3

Дымовая труба DN80х500мм, AZ383

7736995100

Дымовая труба DN80х1000мм, AZ384

7736995101

Дымовая труба DN80х2000мм, AZ385

7736995102

4

Отвод DN80, 90°, AZ381

7736995107

5

Отвод DN80, 45°, AZ382

7736995106

*

Адаптер DN80, вертикальный, с отводом конденсата, AZ386

7736995103

Информация для заказа раздельной дымовой трубы С82

* при длине дымохода более 3м - рекомендовано, более 5м - обязательно

27

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

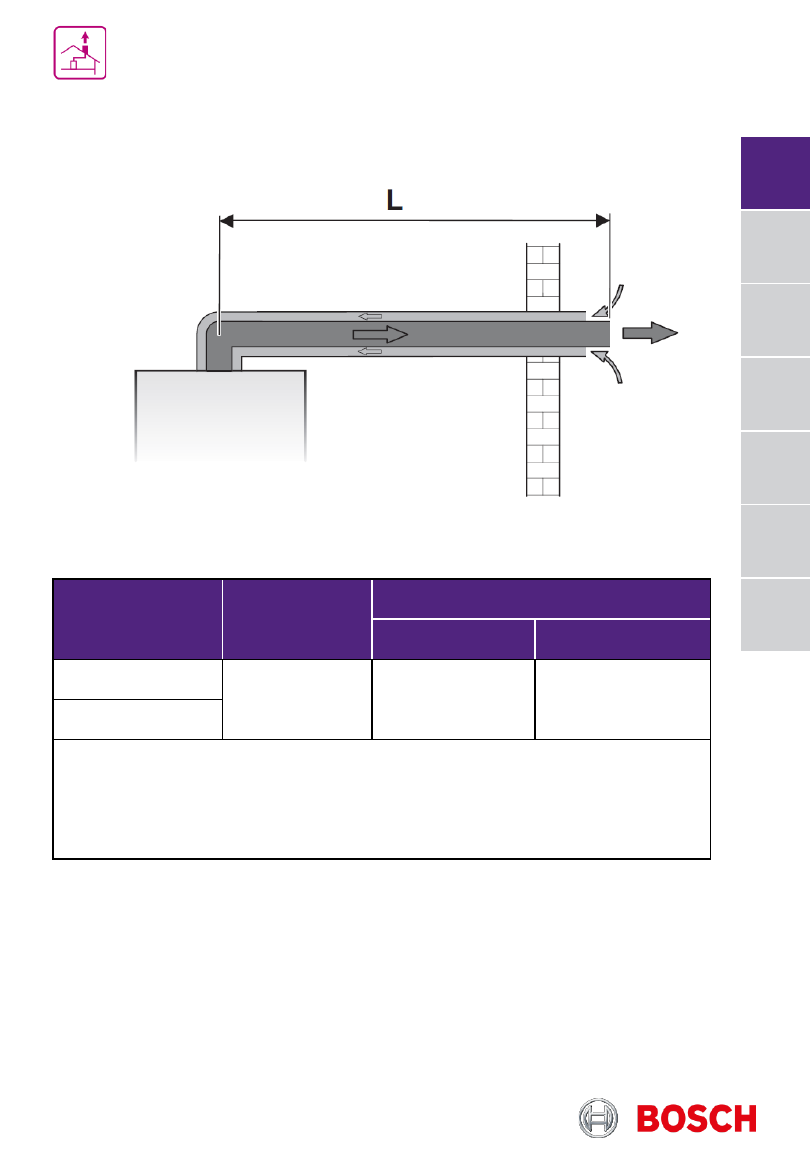

Предельные значения длины дымовой трубы C12

По концентрической трубе

Тип котла

L, м

Эквивалентная длина*

отвод 90°, м

отвод 45°,м

12/18

4

1

0,5

24

* каждое дополнительное колено уменьшает L на эквивалентную длину. Допускается
предусматривать не более трех поворотов (СП42-101-2003 Г.12)

28

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

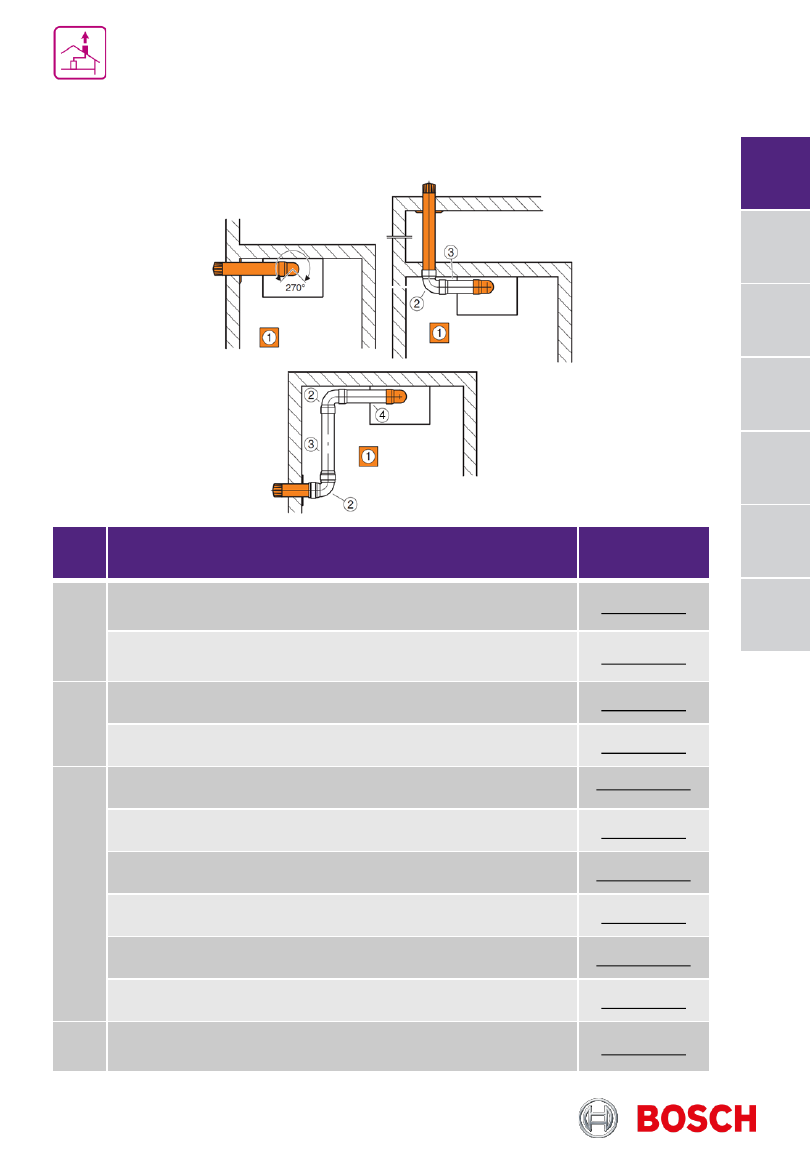

Системы дымоудаления
Котёл Bosch GAZ 2000 W

№

Наименование

Артикул

1

Дымоход концентрический DN60/100х810мм, горизонтальный
комплект, AZ389

7716050064

Дымоход концентрический DN60/100х365мм, оконечный
участок и элем подключения к котлу, AZ368 (AZ 395)

7736995083

2

Отвод концентрический DN60/100, 90°, AZ366 (AZ393)

7736995079

Отвод концентрический DN60/100, 45°, AZ367, 2 шт. (AZ394)

7736995071

3

Дымовая труба DN60/100х250мм

7736995059A

Дымовая труба DN60/100х350мм, AZ363 (AZ390)

7736995059

Дымовая труба DN60/100х500мм

7736995063A

Дымовая труба DN60/100х750мм, AZ364 (AZ391)

7736995063

Дымовая труба DN60/100х1000мм

7736995067A

Дымовая труба DN60/100х1500мм, AZ365 (AZ392)

7736995067

4*

Горизонтальный элемент для отвода конденсата DN60/100, AZ
401

7736995087

Информация для заказа С12

По концентрической трубе

* при длине дымохода более 2м - обязательно

29

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

Предельные значения длины дымовой трубы C32

По концентрической трубе

Тип котла

L, м

Эквивалентная длина*

отвод 90°, м

отвод 45°,м

12/18

8

1

0,5

24

* каждое дополнительное колено уменьшает L на эквивалентную длину. Допускается
предусматривать не более трех поворотов (СП42-101-2003 Г.12)

30

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Системы дымоудаления
Котёл Bosch GAZ 2000 W

№

Наименование

Артикул

1

Дымоход концентрический DN60/100х1465мм, вертикальный ,
через крышу, AZ396

7716050071

2

Дымовая труба DN60/100х250мм

7736995059A

Дымовая труба DN60/100х350мм, AZ363 (AZ390)

7736995059

Дымовая труба DN60/100х500мм

7736995063A

Дымовая труба DN60/100х750мм, AZ364 (AZ391)

7736995063

Дымовая труба DN60/100х1000мм

7736995067A

Дымовая труба DN60/100х1500мм, AZ365 (AZ392)

7736995067

3

Отвод концентрический DN60/100, 45°, AZ367, 2 шт. (AZ394)

7736995071

4

Отвод концентрический DN60/100, 90°, AZ366 (AZ393)

7736995079

5

Адаптер DN60/100, вертикальное подключение к котлу, AZ397
(входит в комплект поз. №1)

7736995075

Информация для заказа С32

По концентрической трубе

31

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

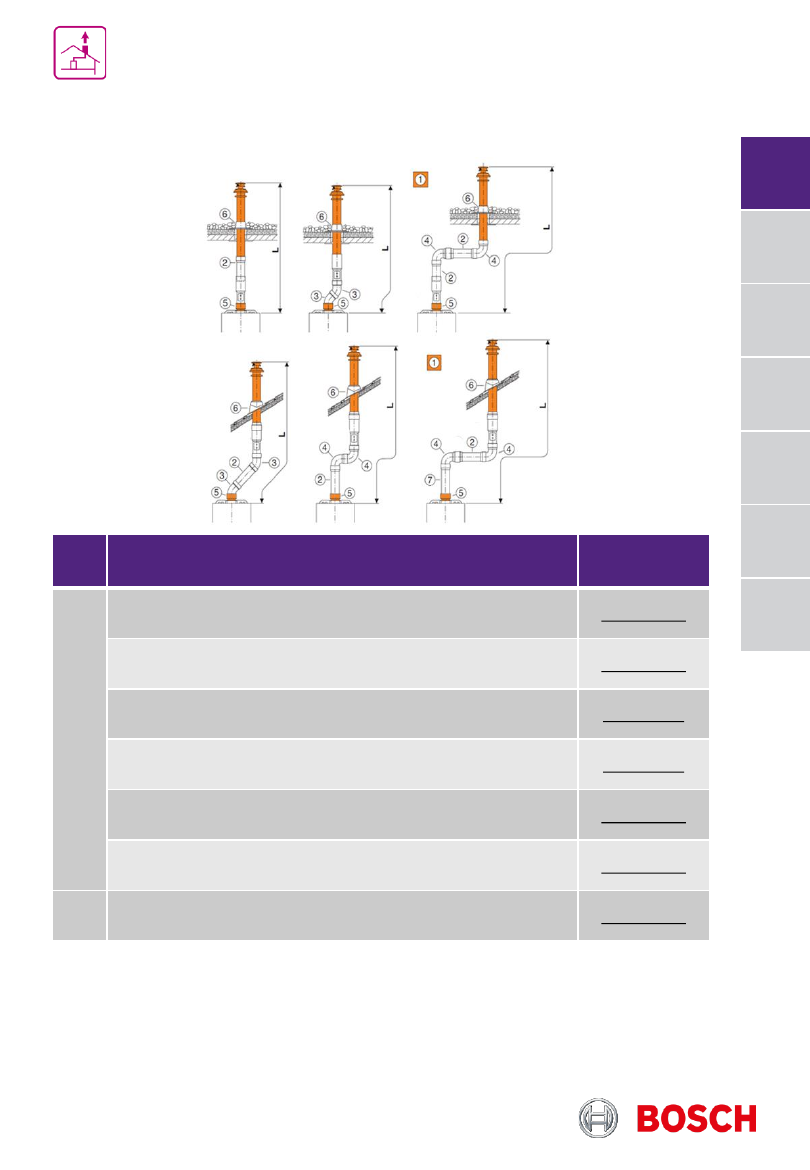

Системы дымоудаления
Котёл Bosch GAZ 2000 W

№

Наименование

Артикул

6

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 150мм, нерегулируемый

7738112620

Элемент FC-O60_80, для DN125, с фартуком для плоской
крыши, высота 120мм, регулируемый 0° - 15°

7738112510

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (черная)

7738112511

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 5-25 °, (красная)

7738112513

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (красная)

7738112622

Универсальная кровельная черепица FC-O60_80, для систем
DN125, 25-45 °, (черная)

7738112621

7*

Адаптер DN60/100, вертикальный, с отводом конденсата,
AZ402

7736995089

Информация для заказа С32

По концентрической трубе

* при длине дымохода более 2м - обязательно

32

Каталог отопительного оборудования 2023

В начало

раздела

↑

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

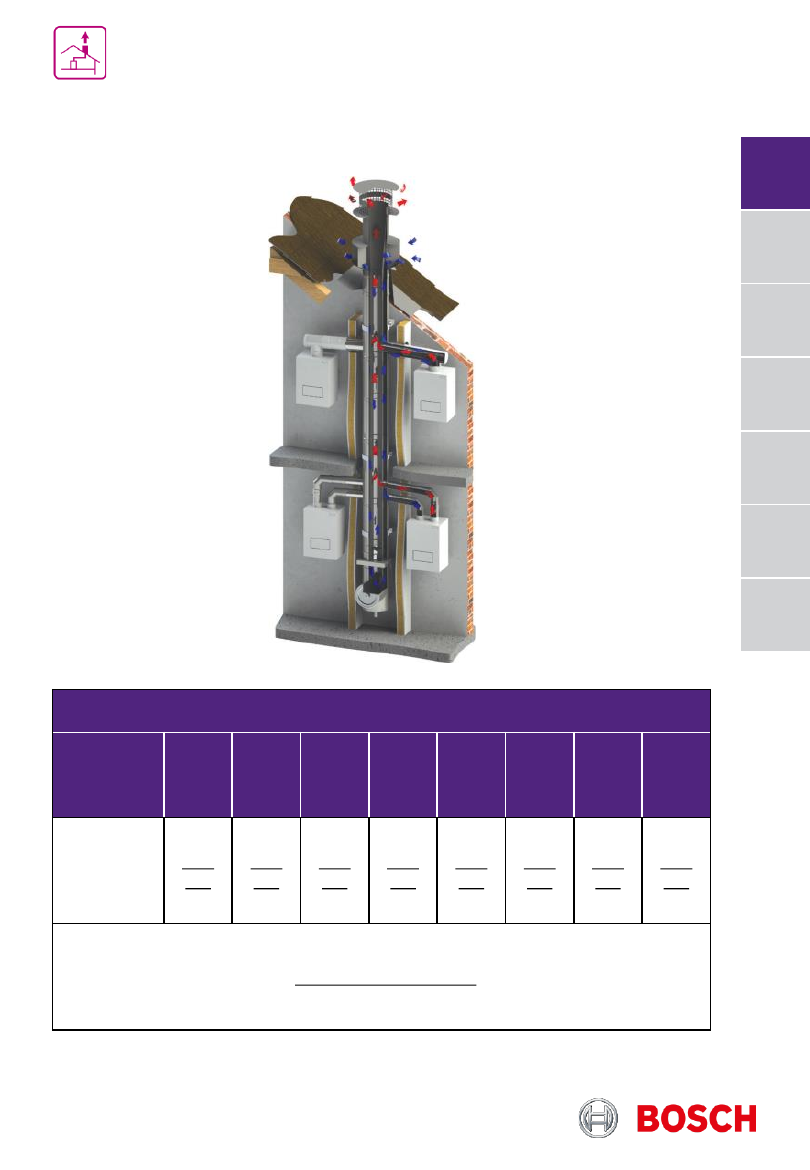

Системы дымоудаления
Котёл Bosch GAZ 2000 W

Рекомендуемые типоразмеры систем коллективного дымоудаления для котлов
Bosch GAZ 2000-12/18

Коаксиальная система отвода продуктов сгорания CLV

Количество

подключе-

ний

3

4

5

6

7

8

9

10

Типоразмер

системы

180/

290

200/

320

225/

360

250/

400

250/

400

300/

480

300/

480

300/

480

Схема комплектации CAD

33

Каталог отопительного оборудования 2023
