AVENTICS: Умные изделия (SMART PRODUCTS). Каталог (2015 год) - часть 23
356
Принадлежности ► Датчики давления

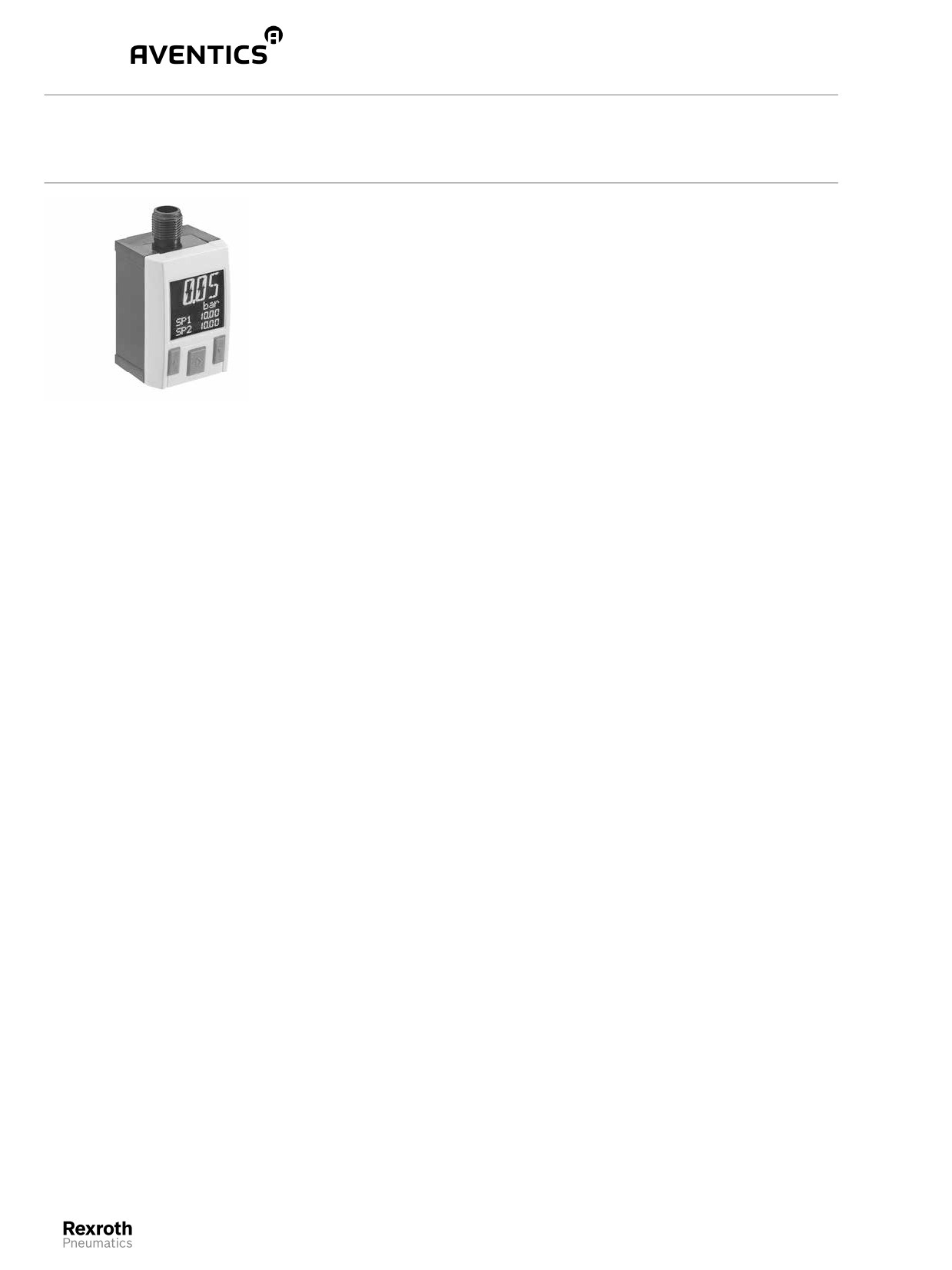

Датчики давления, Cерия PE5
► Давление включения: -1 - 12 bar ► электронный ► Выходной сигнал аналоговое: 0 - 10 В пост.тока, 4 - 20
mA ► Выходной сигнал цифровой: 2 выхода - 1 выход ► электрическое присоединение: Разъем, M12x1,
4-конт.
Сертификаты
Заявление о соответствии СЕ
RoHS
В соответствии с REACH
свободный от веществ, которые ослабляют сма-
чивание поверхности в процессе покрытия
Показатель
Относительное давление
Область индикации
ЖК-дисплей, 4-значный
Возможность настройки цвета: зеленый или
красный
Индикация регулируется в
бар, ф./кв. дюйм, кПа, МПа, ртут. столб
Комбинационная логика
Н.О./Н.З. (регулируемая)
Окружающаятемпература мин./макс.
+0°C / +60°C
Температура среды мин./макс.
+0°C / +60°C
23003
Рабочая среда
Сжатый воздух (макс. 40 мкм)
Содержание масла в сжатом воздухе
0 mg/m³ / 40 mg/m³
Сопротивление удару мaкс.
30 g
(направление XYZ)
Вибропрочность
5 г (10 - 150 Гц)
(направление XYZ)
Точность в % (от конечного значения)
±1,5% в температурном диапазоне от 10 - 30 °C
± 2 %, включая температурный дрейф
Стабильность повторяемости в % (от конечного
± 0,2 %
значения)
Время переключения
< 5 мс
Точка переключения
регулируемый 0 - 100%
Точка обратного переключения
регулируемый 0 - 100%
Гистерезис
регулируемый
задержанный гистерезис
регулируемый
Функция окна
регулируемый
Рабочее напряжение пост. тока мин./макс.
17 V - 30 V
Аналоговый выход
0 - 10 В пост.тока, 4 - 20 mA
Потребление тока
<40 мА
Ток переключения пост. ток, макс.[A]
0,1
Линейный аналоговый выход
<± 0,5 % от конечного значения
макс. нагрузочное сопротивление
600 Ом
Yстойчивость к короткому замыканию
тактующий
Типы крепления
непосредственно на DIN рейке и крепление к
стене
для монтажа в распределительном щите по-
средством крепежного комплекта
через двойной ниппель
Степень защиты
IP65
IP 67 со смонтированными разъемами
Вес
0,04 kg
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
357
Принадлежности ► Датчики давления
Датчики давления, Cерия PE5
► Давление включения: -1 - 12 bar ► электронный ► Выходной сигнал аналоговое: 0 - 10 В пост.тока, 4 - 20
mA ► Выходной сигнал цифровой: 2 выхода - 1 выход ► электрическое присоединение: Разъем, M12x1,
4-конт.

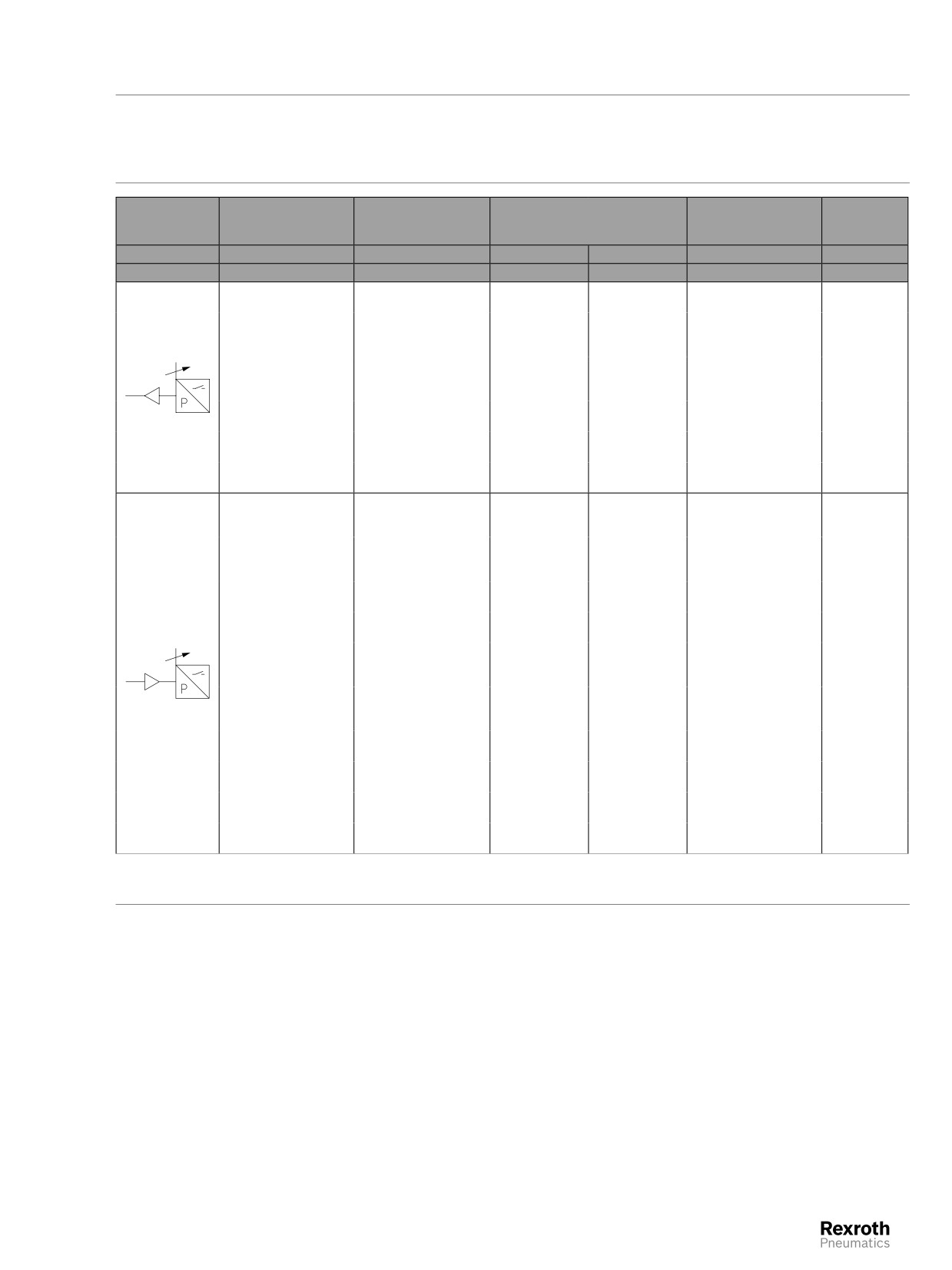

Областьдавления-
Безопасность при
Выходной сигнал
Присоединени-
Номер ма-
переключения
повышенном дав-
есжатого воздуха
териала
мин./макс.
лении
аналоговое
цифровой
[бар]
2 выхода, PNP,
Внутренняя резьба,
-1 / 0
-
R412010761
NPN, Push-pull
G 1/4
1 выход, 0 - 10
1 выход, PNP,
Внутренняя резьба,
-1 / 0
В пост.тока, 4 -
R412010769
NPN, Push-pull
G 1/4
20 мА
1 выход, 0 - 10
1 выход, PNP,
Быстроразьемное
-1 / 0
В пост.тока, 4 -
R412010768
5 бар
NPN, Push-pull
соединение, Ø 4
20 мА
2 выхода, PNP,
Быстроразьемное
-1 / 0
-
R412010760
NPN, Push-pull
соединение, Ø 4
2 выхода, PNP,
Внутренняя резьба,
-1 / 1
-
R412010763
NPN, Push-pull
G 1/4
2 выхода, PNP,
Быстроразьемное
-1 / 1
-
R412010762
NPN, Push-pull
соединение, Ø 4
1 выход, 0 - 10
1 выход, PNP,
Внутренняя резьба,
0 / 6
15 бар
В пост.тока, 4 -
R412010771
NPN, Push-pull
G 1/4
20 мА
1 выход, 0 - 10
1 выход, PNP,
Быстроразьемное
0 / 6
15 бар
В пост.тока, 4 -
R412010770
NPN, Push-pull
соединение, Ø 4
20 мА
2 выхода, PNP,
Внутренняя резьба,
0 / 6
15 бар
-
R412010765
NPN, Push-pull
G 1/4
2 выхода, PNP,
Быстроразьемное
0 / 6
15 бар
-
R412010764
NPN, Push-pull
соединение, Ø 4
1 выход, 0 - 10
1 выход, PNP,
Внутренняя резьба,
0 / 10
15 бар
В пост.тока, 4 -
R412010773
NPN, Push-pull
G 1/4
20 мА
1 выход, 0 - 10
1 выход, PNP,
Быстроразьемное
0 / 10
15 бар
В пост.тока, 4 -
R412010772
NPN, Push-pull
соединение, Ø 4
20 мА
2 выхода, PNP,
Внутренняя резьба,
0 / 10
15 бар
-
R412010767
NPN, Push-pull
G 1/4
2 выхода, PNP,
Быстроразьемное
0 / 10
15 бар
-
R412010766
NPN, Push-pull
соединение, Ø 4
2 выхода, PNP,
Внутренняя резьба,
0 / 12
16 бар
-
R412010782
NPN, Push-pull
G 1/4
2 выхода, PNP,
Быстроразьемное
0 / 12
16 бар
-
R412010781
NPN, Push-pull
соединение, Ø 4
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
358
Принадлежности ► Датчики давления
Cерия PE5
Принадлежности

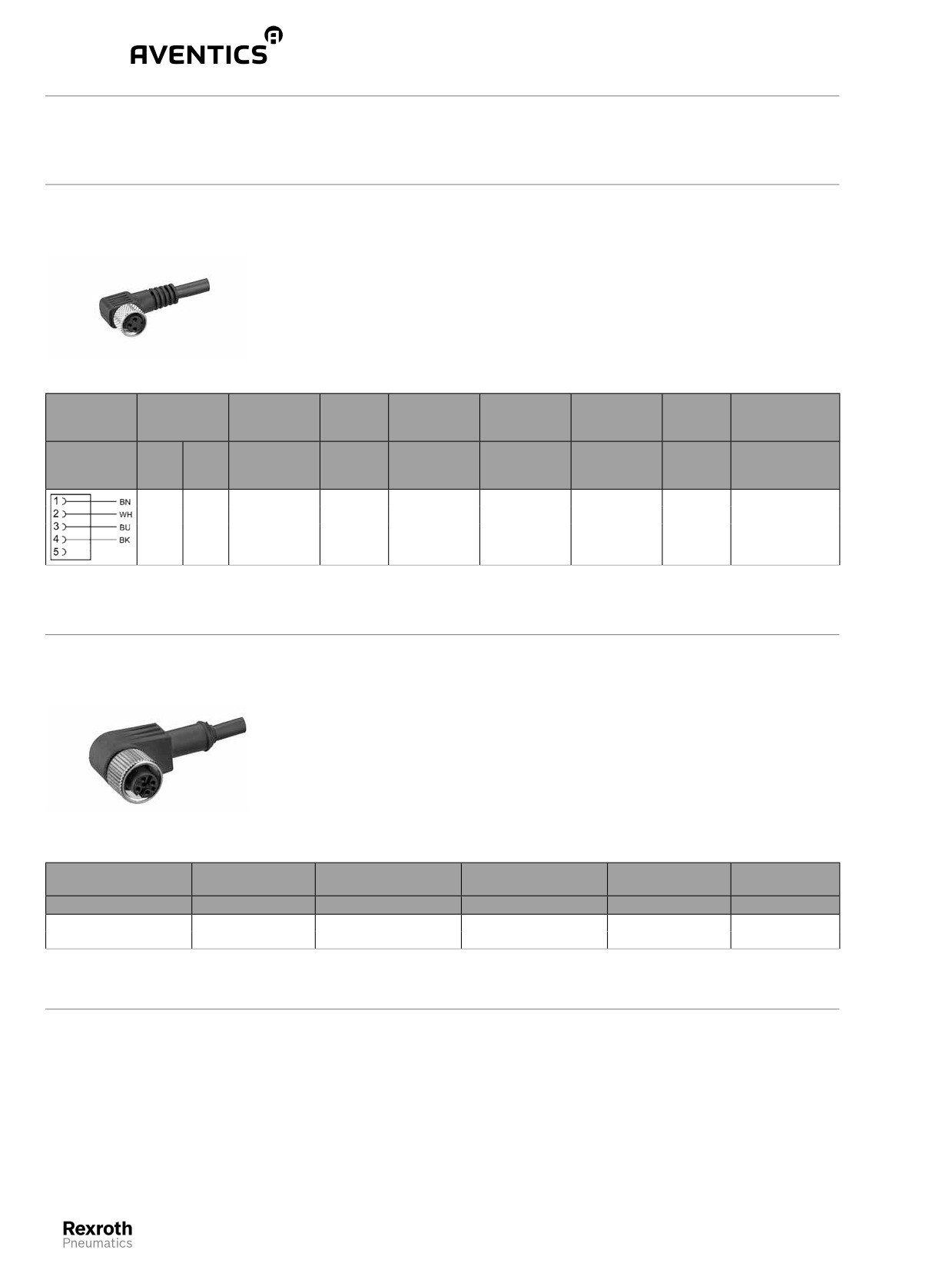

Соединительный кабель, Cерия CN2
► Гнездо, M12, 5-конт., A-кодированный ► Концы кабеля зачищены облужены, 4-конт.
Окружающаятемпература мин./макс.
-40°C / +85°C
Степень защиты
IP65
Материалы:
Оболочка кабеля
Полиуретан
00107009_c
Рабочее на-
Ток, макс.
Коли-
Сечение
Кабельный
Длина кабе-
Вес
Номер мате-
пряжение
чество
провода
вывод
ля L
риала
Макс.
полюсов
[В
[В
[A]
[мм²]
[м]
[кг]
пост.
пер.
тока]
тока]
3
0,13
1834484259
5
0,202
1834484260
300
250
4
4
0,34
под углом 90°
10
0,387
1834484261
Соединительный кабель, Cерия CN2
► Гнездо, M12, 5-конт., A-кодированный ► Концы кабеля зачищены облужены, 5-конт. ► экранированный
Окружающаятемпература мин./макс.
-25°C / +80°C
Кабельный вывод
под углом 90°
Сечение провода
0,34 mm²
Материалы:
Оболочка кабеля
Полиуретан
00129794
Ток, макс.
Количество по-
Кабель-Ø
Длина кабеля L
Вес
Номер мате-
люсов
риала
[A]
[мм]
[м]
[кг]
2,5
0,1528
R419800109
4
5
6
5
0,2854
R419800110
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
359
Принадлежности ► Датчики давления
Cерия PE5
Принадлежности

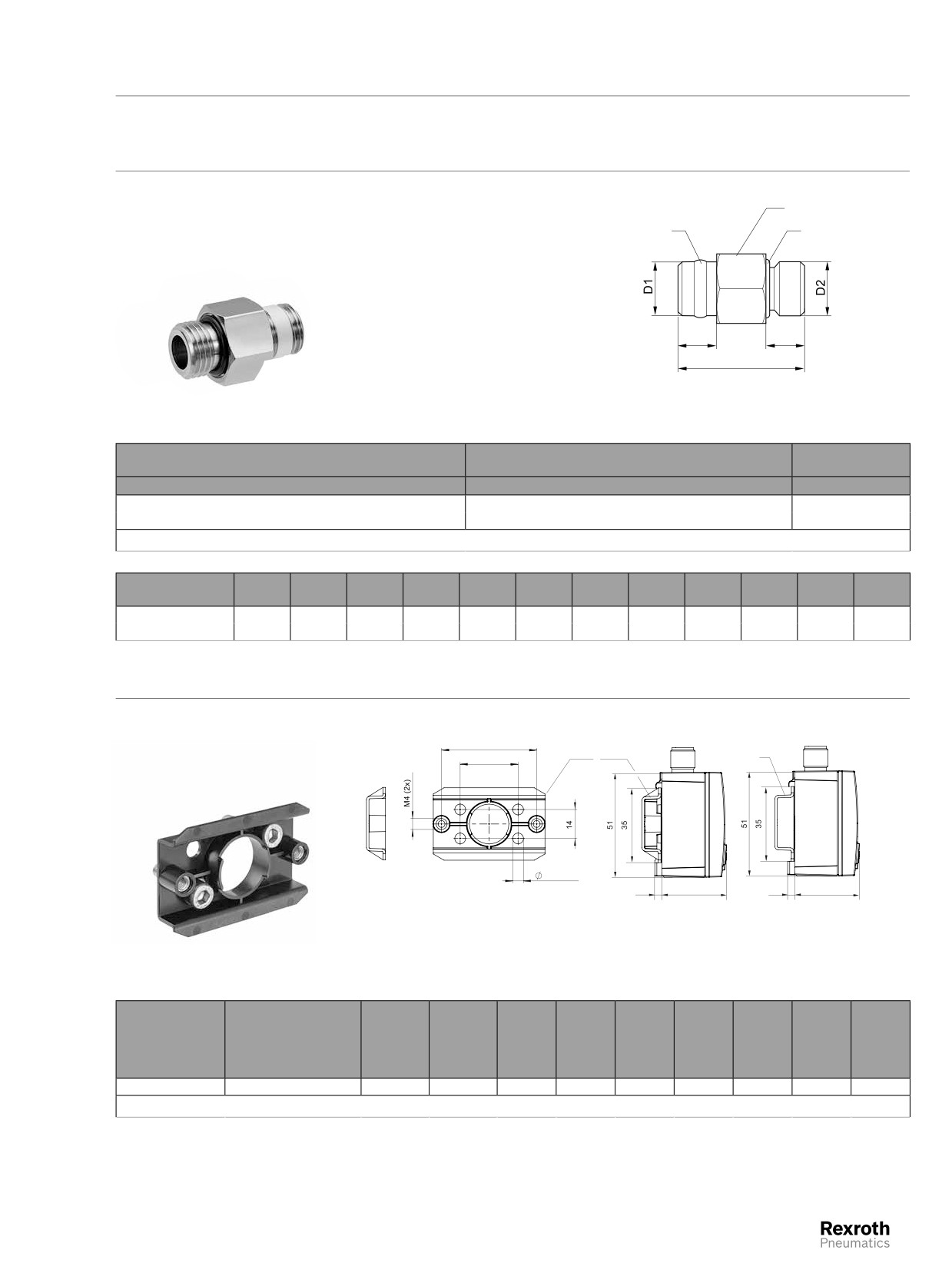

Двойной ниппель, Cерия PE5
SW
1
2
L2
L3
L1
00129846
1) Уплотнительное кольцо из тефлона
00130375
2) Кольцо круглого сечения - Акрилонитрил-бутадиен-каучук
Вес
Поставляемое количество
Номер матери-
ала
[кг]
[Шт.]
R412010015
0,04
2
R412010016
Корпус: Латунь, никелированная
Номер матери-
D1
D2
L1
L2
L3
SW
ала
R412010015
G 1/8
G 1/4
30
10
8,5
17
R412010016
G 1/4
G 1/4
30
10
8,5
17
Крепление к стене и на DIN рейке
► для Cерия PE5
46
1)
2)
28
5,2 (4x)
3,4
30,7
3,4
30,7
23052_a
1) Крепление к стене
2) Шина DIN
23320
Номер мате-
Материал
Вес
Постав-
риала
[kg]
ляемое
количе-
ство
[Шт.]
R412010405
Полиамид
0,004
1
Винты входят в объем поставки: 2 x M5x20, DIN EN ISO 4762
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
360
Принадлежности ► Датчики давления
Cерия PE5
Принадлежности

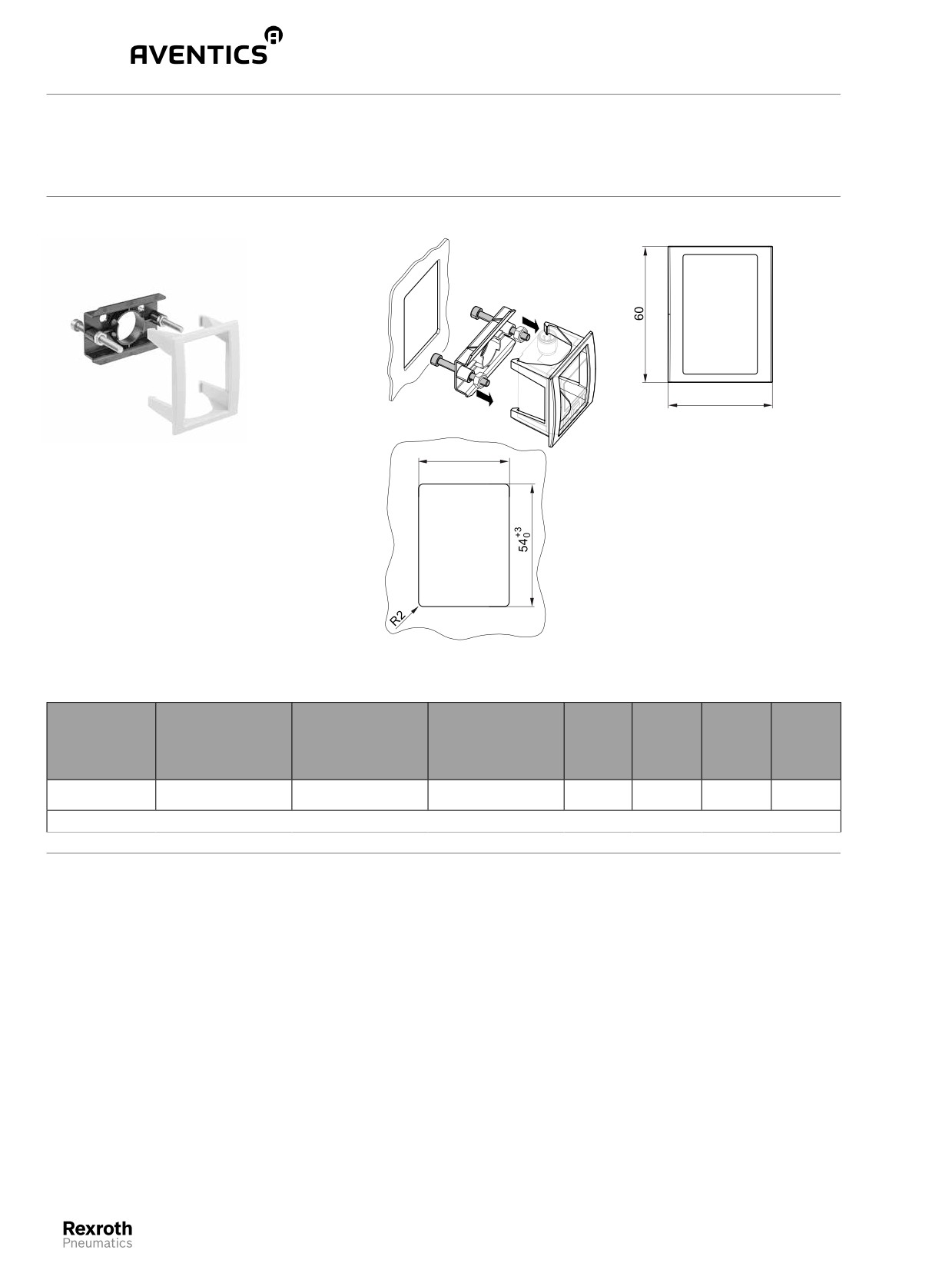

Комплект для монтажа в распределительной панели
► для Cерия PE5
46
23319
40+3
0
23036
Толщина распределительной панели макс. 5,0 мм
Номер мате-
Окружающая тем-
Материал
Материал
Постав-
риала
пература
Прокладка
ляемое
мин./макс.
количе-
ство
[Шт.]
R412010406
0 / 60
Акрилонитрил-бутади-
Полиуретан
1
енстирол
В объем поставки входят: 1 передняя панель, 1 крепление к стене, 2 крепежные винты M4x40, 2 шестигранные гайки
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
361
Принадлежности ► Датчики давления

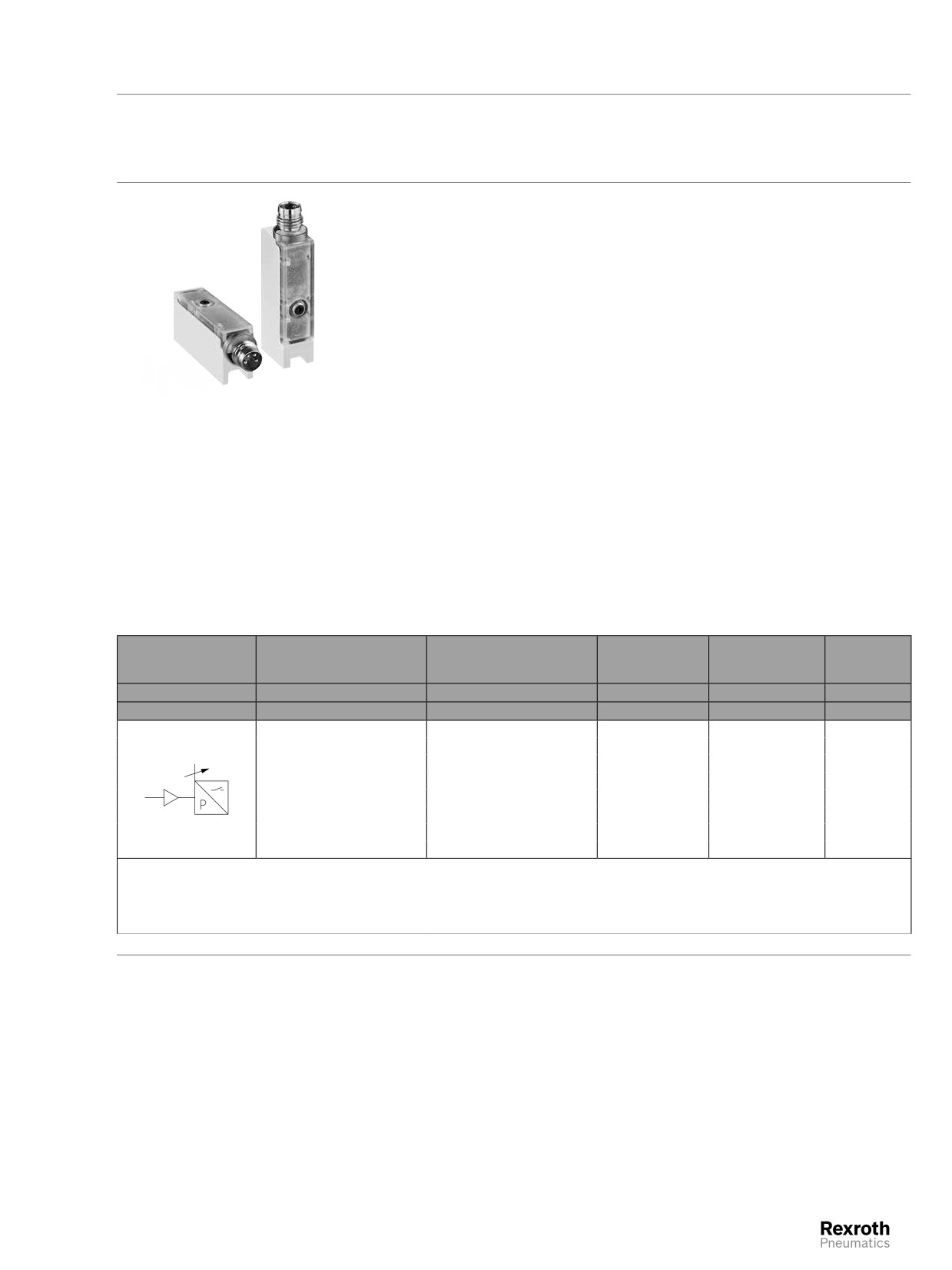

Датчики давления, Cерия PE6
► Давление включения: -1 - 10 bar ► электронный ► электрическое присоединение: Разъем, M8x1, 4-конт.
► Присоединение сжатого воздуха: Фланец с кольцом круглого сечения, Ø 1,2x1 ► с чувствительным
элементом на основе пьезорезистора
Показатель
Относительное давление
Область индикации
СДИ (светодиод)
Индикация давления включения
2 СДИ (светодиодная индикация)
Комбинационная логика
Н.О. (замыкающий контакт)
Окружающаятемпература мин./макс.
+0°C / +60°C
Температура среды мин./макс.
+0°C / +50°C
Рабочая среда
Сжатый воздух
Содержание масла в сжатом воздухе
0 mg/m³ / 1 mg/m³
Сопротивление удару мaкс.
10 g
(направление XYZ)
Вибропрочность
10 - 55 Гц, 0,1 мм
(направление XYZ)
00128532_m
Стабильность повторяемости в % (от конечного
± 1 %
значения)
Время переключения
< 2 мс
Точка переключения
регулируемый 0 - 100%
Точка обратного переключения
регулируемый 0 - 100%
Рабочее напряжение пост. тока мин./макс.
10 V - 30 V
Потребление тока
<20 мА
Ток переключения пост. ток, макс.[A]
0,2
Yстойчивость к короткому замыканию
тактующий
Типы крепления
через фланец
Степень защиты
IP40
Вес
0,006 kg
Тип
Областьдавленияпере-
Безопасность
Прим.
Номер ма-
ключения
при повышен-
териала
мин./макс.
ном давлении
[бар]
PE6-P2-L HYST FEST
-1 / 0
5 бар
1); 3)
R412007880
PE6-P2-L HYST EINST
-1 / 0
5 бар
2); 3)
R412007881
PE6-P2-S HYST FEST
-1 / 0
5 бар
1); 4)
R412007882
PE6-P2-S HYST EINST
-1 / 0
5 бар
2); 4)
R412007883
PE6-P2-L HYST. FEST
0 / 10
15 бар
1); 3)
R412007884
PE6-P2-L HYST. EINST
0 / 10
15 бар
2); 3)
R412007885
PE6-P2-S HYST. FEST
0 / 10
15 бар
1); 4)
R412007886
PE6-P2-S HYST. EINST
0 / 10
15 бар
2); 4)
R412007887
1) Гистерезис: 2% от конечного значения, фиксированный
2) Гистерезис: регулируемый
3) Монтажное положение: L (горизонтально)
4) Монтажное положение: S (вертикально)
Точность в % (от конечного значения): ± 3 %
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
362
Принадлежности ► Датчики объёмного расхода

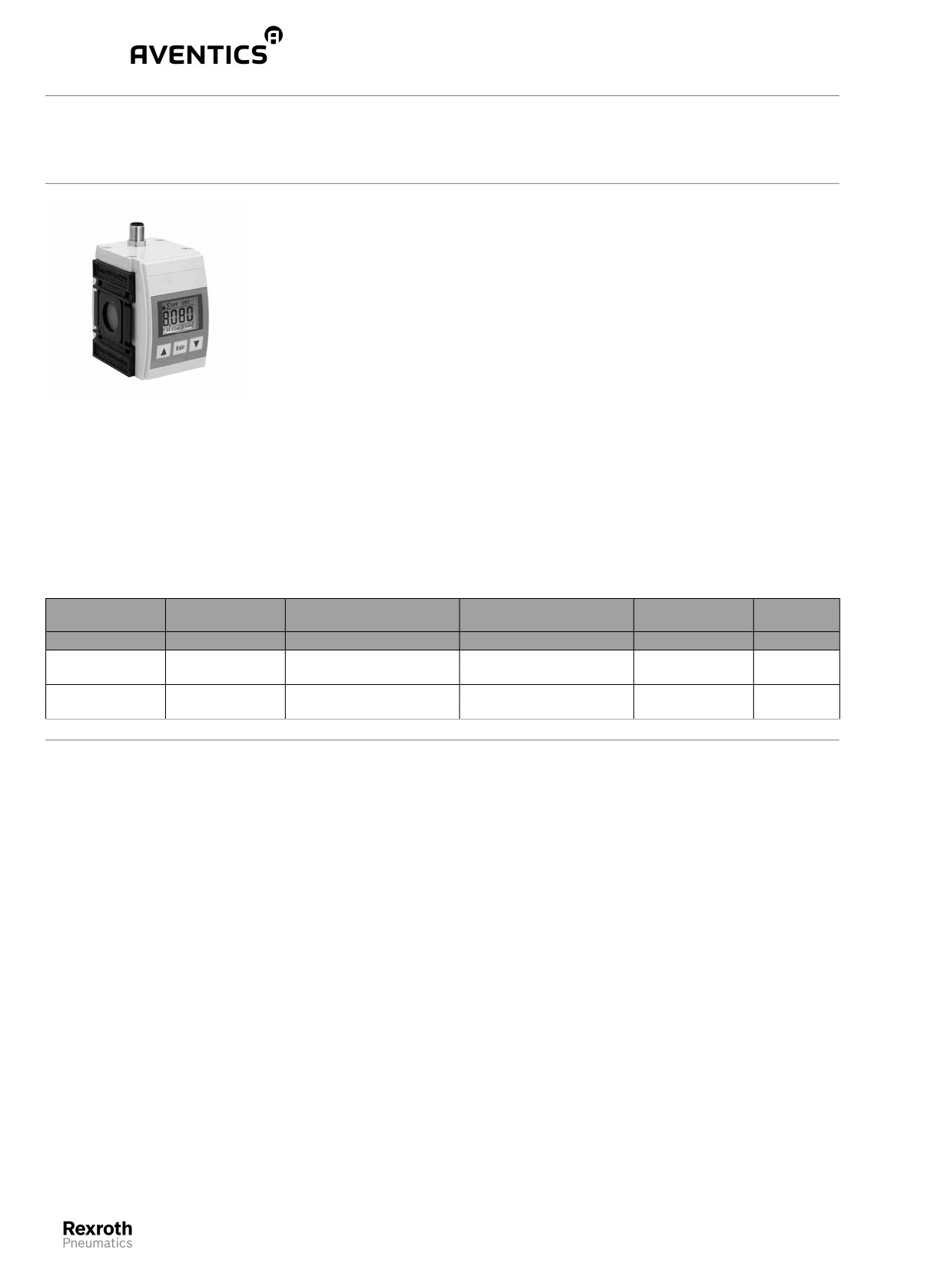

Датчик объемного расхода, подача воздуха слева, Cерия AF1
► Qn = 150 - 5000 l/min ► Принцип экрана ► электрическое присоединение: Разъем, M12x1, 5-конт.
Конструктивный размер
AS3
Монтажное положение
Произвольно
Сертификаты
Декларация о соответствии СЕ в отношении
Директивы об ЭМС
Выходной сигнал
2 x PNP / NPN + 1 x аналоговое напряжение
2 x PNP / NPN, 1 x аналоговый ток
Дисплей
СДИ (светодиод)
Область индикации
л/ч, л/мин, л/с, м³/ч, галлон/ч
Рабочее давление мин./макс.
0 bar / 16 bar
Окружающаятемпература мин./макс.
-10°C / +50°C
Температура среды мин./макс.
-10°C / +50°C
Рабочая среда
Сжатый воздух
00138948_a
Макс. величина частиц
5 µm
Рабочее напряжение пост. тока
15 VDC
Мин.
Рабочее напряжение пост. тока
30 VDC
Макс.
Потребление тока макс.
300 mA
Выходной сигнал цифровой макс.
100 мA
Время реакции
< 15 мс
Точность в % (от конечного значения)
± 3 %
Степень защиты
IP65
Qn
Qn
Выходной ток аналого-
Выходное напряжение
Вес
Номер ма-
Мин.
Макс.
вый
аналоговое
териала
[ л/мин]
[ л/мин]
[мА]
[V]
[кг]
-
0 - 10 В пост.тока
R412010638
150
2000
0,395
4 - 20 мА
-
R412010673
-
0 - 10 В пост.тока
R412010637
250
5000
0,395
4 - 20 мА
-
R412010674
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
363

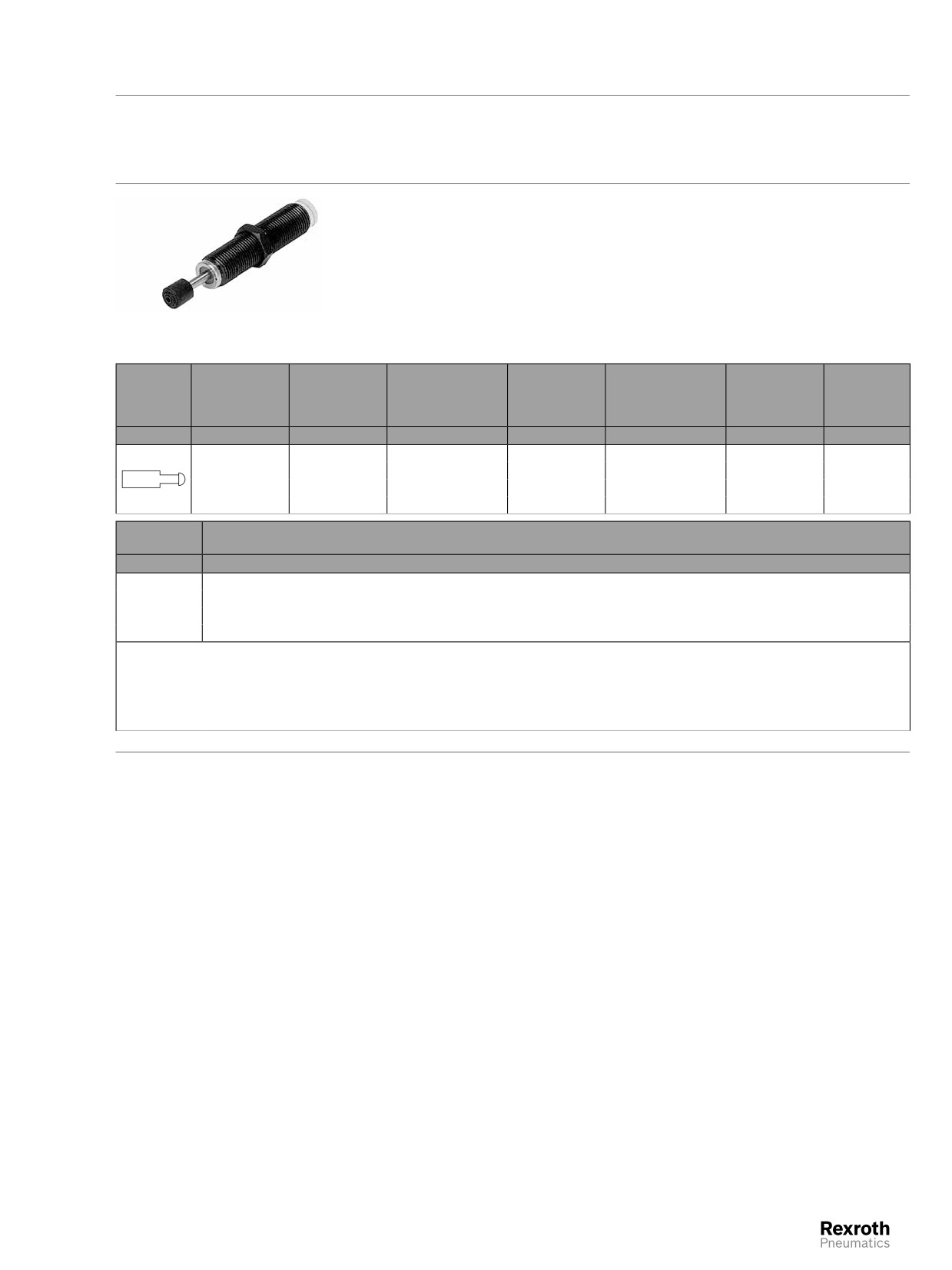

Принадлежности ► Амортизатор
Промышленный амортизатор, Cерия 370
Окружающаятемпература мин./макс.
-10°C / +70°C
Температура среды мин./макс.
-10°C / +70°C
Рабочая среда
Масло
2711-081
Тип
Крепежная
Расход энергии/
Ход
Эффективная
Возвратное
Номер ма-
резьба
ход, макс.
масса me
усилие пру-
териала
мин./макс.
жины
мин./макс.
[Нм]
[мм]
[кг]
[Н]
M27x2
60
25
10 / 500
25 / 40
3701202000
M27x2
100
40
15 / 500
25 / 40
3701204000
370-MA
M42x3
375
50
50 / 5000
50 / 90
3702005000
M42x3
600
80
50 / 5000
50 / 90
3702008000
Номер ма-
Расход энергии/час, макс.
териала
[Нм]
3701202000
54000
3701204000
54000
3702005000
126000
3702008000
126000
Предельный вес и предельная скорость, с регулированием
поставляется с 2 контргайками
Корпус цилиндра: сталь, вороненый
Поршневой шток: сталь, с твёрдым хромированным покрытием
Упор: сталь, закаленная
Контргайка: сталь, вороненый
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
364

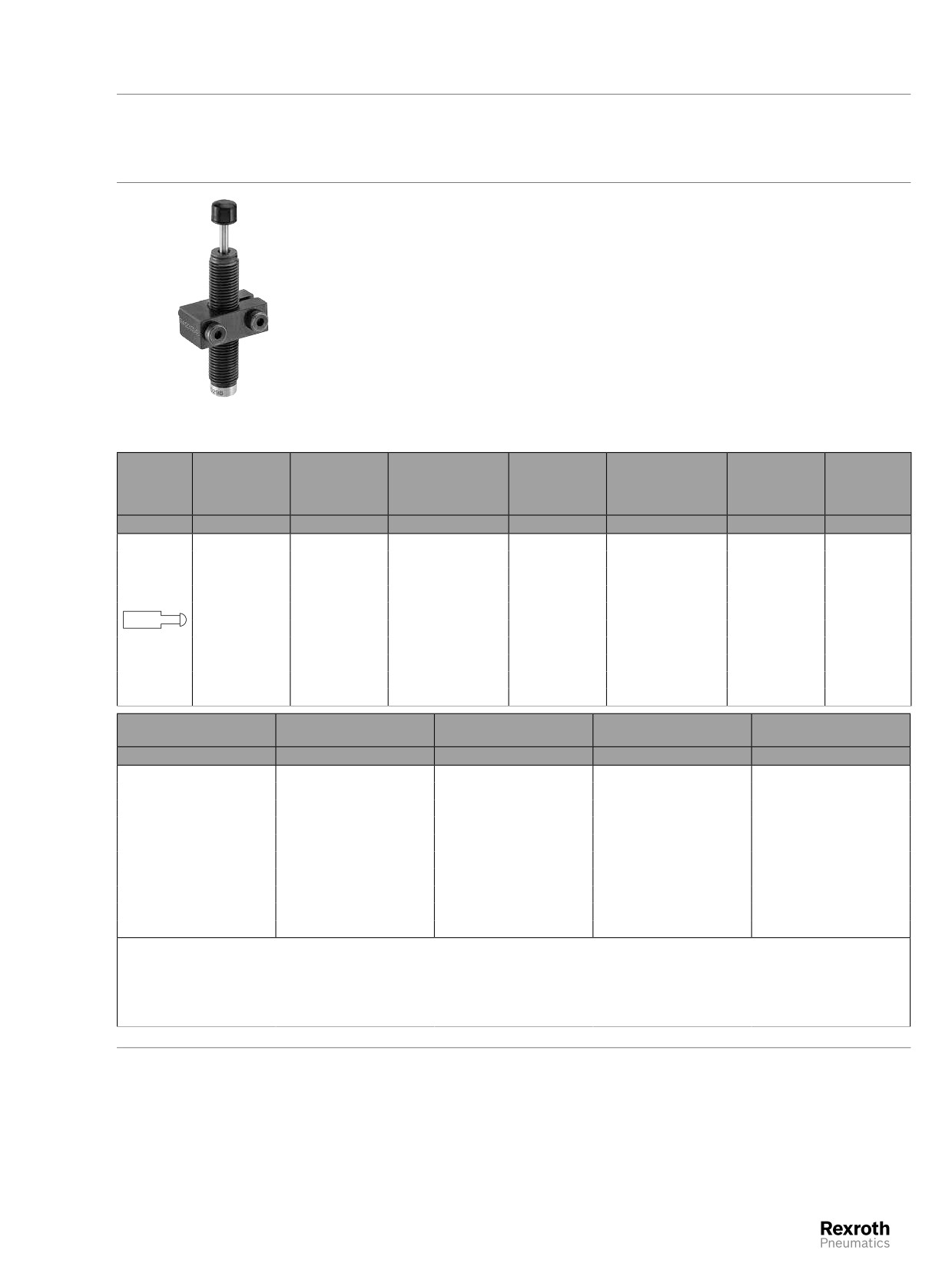

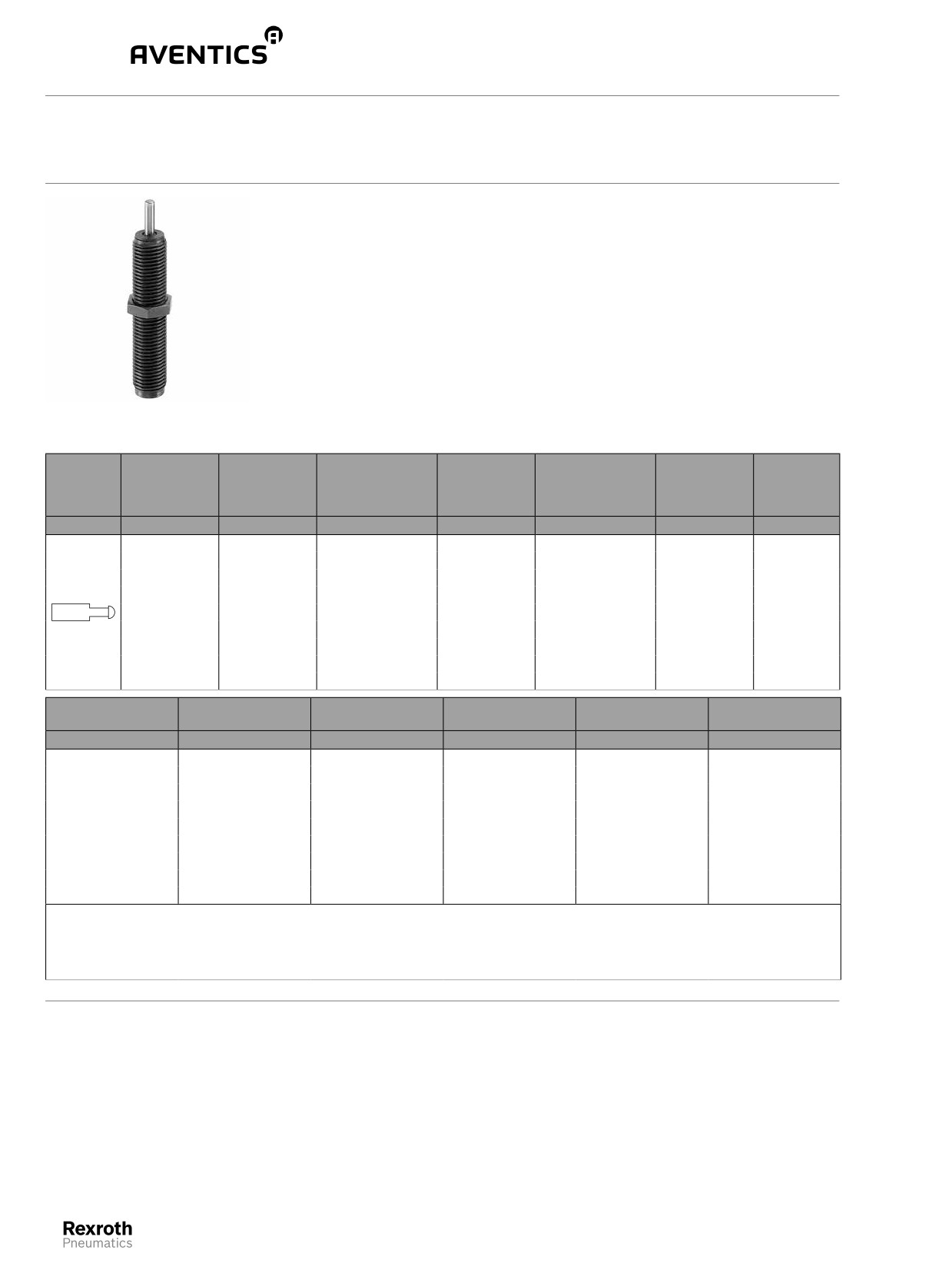

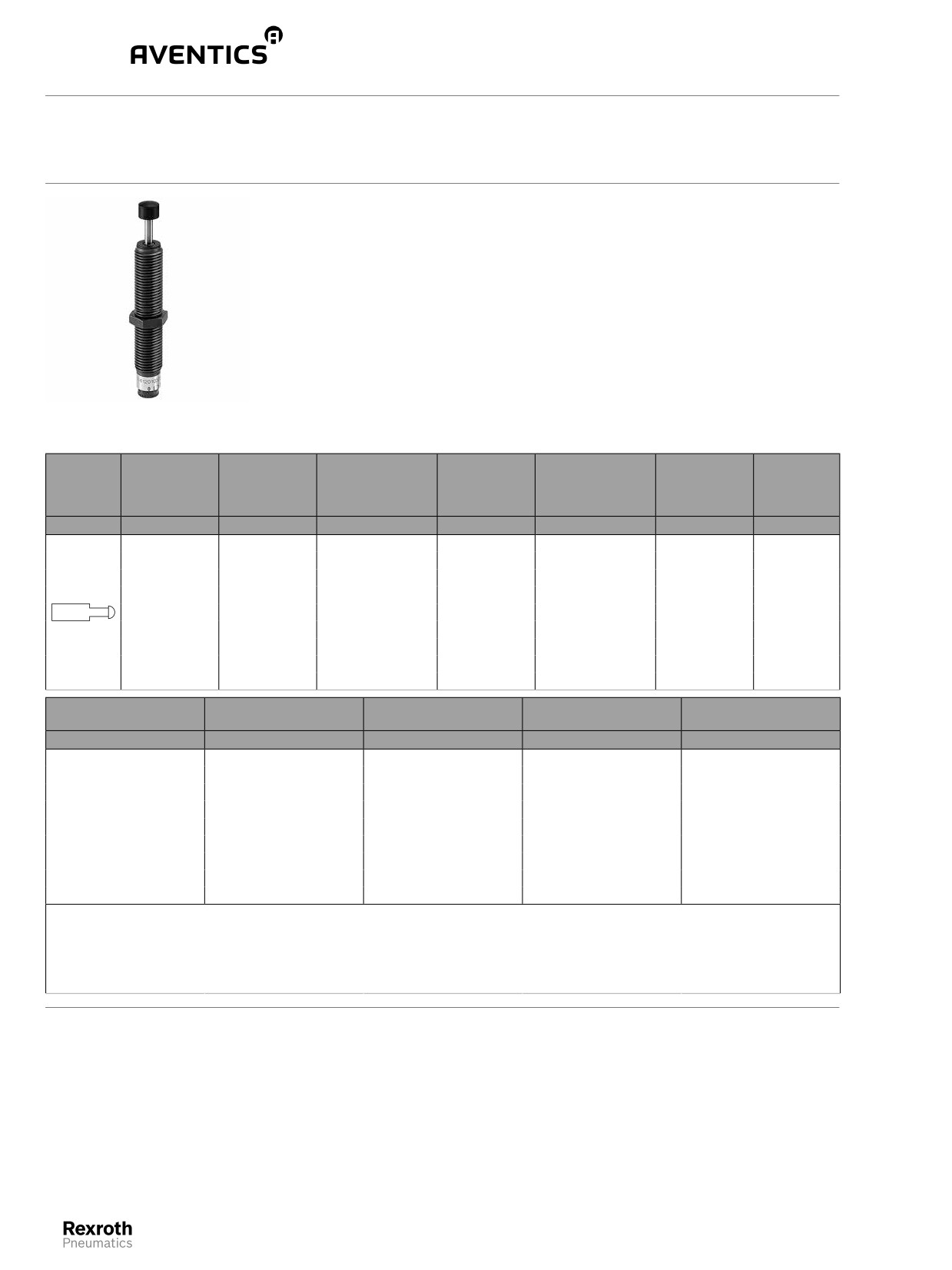

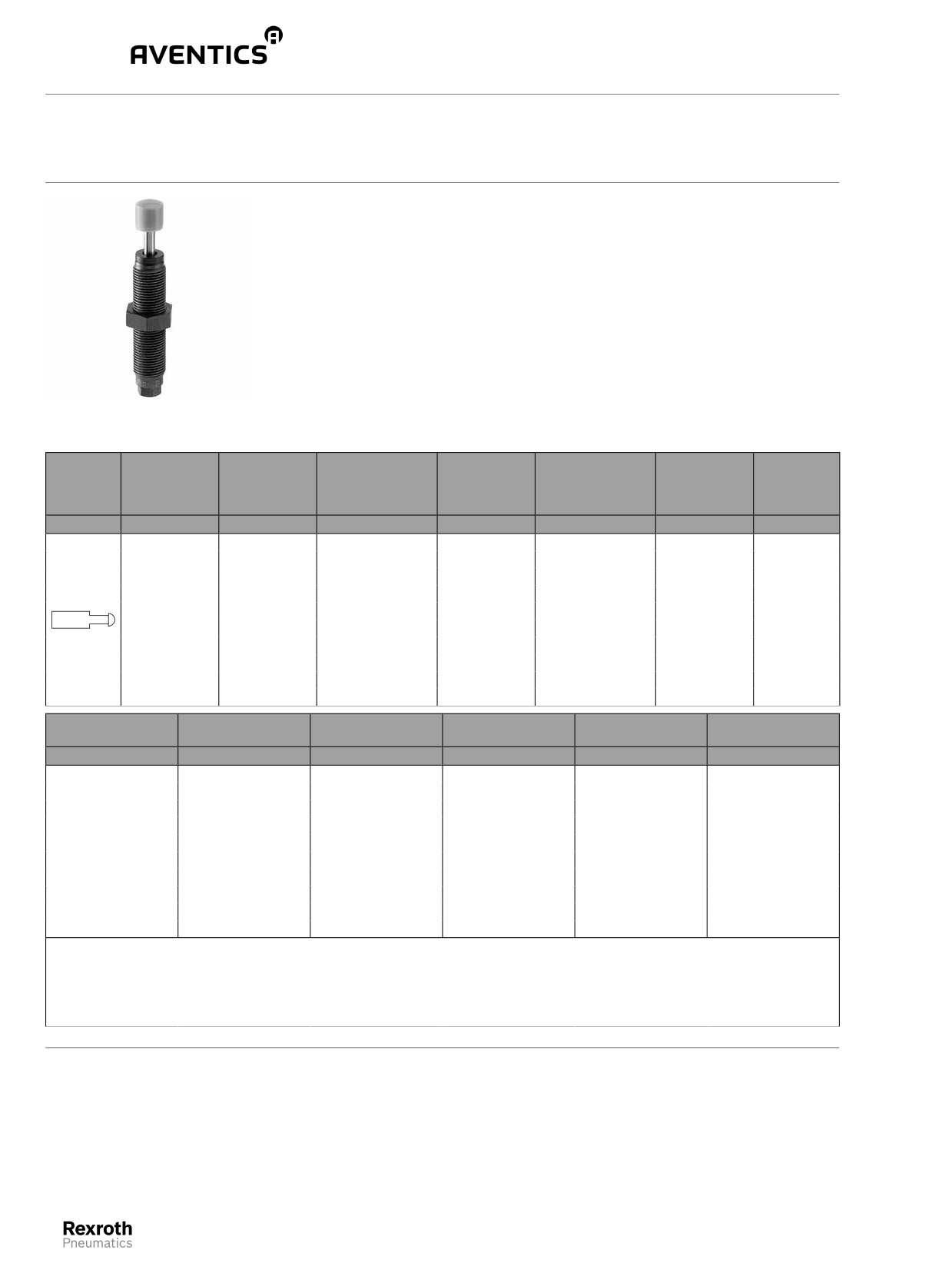

Принадлежности ► Амортизатор
Промышленный амортизатор, Cерия SA1-MC
► Уплотнение для поршневого штока: Кольцевое уплотнение
Окружающаятемпература мин./макс.
-20°C / +80°C
Скорость наезда, мин./макс.
См. таблицу внизу
Рабочая среда
Масло
00136590
Тип
Крепежная
Расход энергии/
Ход
Эффективная
Возвратное
Номер ма-
резьба
ход, макс.
масса me
усилие пру-
териала
мин./макс.
жины
мин./макс.
[Нм]
[мм]
[кг]
[Н]
M6x0,5
1
5
0,8 / 2,8
2 / 5
R412010284
M6x0,5
1
5
1,5 / 4
2 / 5
R412010285
M8x1
1,5
5
0,5 / 4
2 / 5
R412010286
M8x1
1,5
5
0,8 / 6
2 / 5
R412010287
M10x1
10
8
1,3 / 5,3
3,6 / 8
R412010288
SA1-MC
M10x1
10
8
4,3 / 20
3,6 / 8
R412010289
M10x1
10
8
16,5 / 47
3,6 / 8
R412010290
M12x1
14
10
0,5 / 1,8
3,5 / 7
R412010291
M12x1
14
10
1,5 / 7,7
3,5 / 7
R412010292
M12x1
14
10
5 / 57
3,5 / 7
R412010293
Номер материала
Расход энергии/
Скорость наезда
Тип крепления
Прим.
Единица поставки
час, макс.
мин./макс.
[Нм]
[м/с]
R412010284
3000
0,9 / 1,6
-
1); 2); 3); 5)
R412010285
3000
0,7 / 1,2
Контргайка
3); 5)
R412010286
4000
0,9 / 2,5
Контргайка
4); 6)
R412010287
4000
0,7 / 1,9
Контргайка
4); 6)
R412010288
24000
1,9 / 3,9
Контргайка
4); 6)
1
R412010289
24000
1 / 2,2
Контргайка
4); 6)
R412010290
24000
0,7 / 1,1
Контргайка
4); 6)
R412010291
30000
3,5 / 5
Контргайка
4); 6)
R412010292
30000
1,9 / 4,3
Контргайка
4); 6)
R412010293
30000
0,7 / 2,4
Контргайка
4); 6)
1) Корпус цилиндра: сталь, c покрытием, нанесенным нитрокарбюрированием в соляной ванне
2) Поршневой шток: Нержавеющая сталь, закаленная
3) Уплотнение для поршневого штока: Полиуретан
4) Уплотнение для поршневого штока: Акрилонитрил-бутадиен-каучук
5) Упор: Полиоксиметилен
6) Упор: Полиуретан; сталь
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
365
Принадлежности ► Амортизатор
Промышленный амортизатор, Cерия SA1-MC
► Уплотнение для поршневого штока: Кольцевое уплотнение
Окружающаятемпература мин./макс.
-20°C / +80°C
Скорость наезда, мин./макс.
См. таблицу внизу
Рабочая среда
Масло
Крепление
Зажимной фланец
00136592
Тип
Крепежная
Расход энергии/
Ход
Эффективная
Возвратное
Номер ма-
резьба
ход, макс.
масса me
усилие пру-
териала
мин./макс.
жины
мин./макс.
[Нм]
[мм]
[кг]
[Н]
M6x0,5
1
5
0,8 / 2,8
2 / 5
R412010294
M6x0,5
1
5
1,5 / 4
2 / 5
R412010295
M8x1
1,5
5
0,5 / 4
2 / 5
R412010296
M8x1
1,5
5
0,8 / 6
2 / 5
R412010297
M10x1
10
8
1,3 / 5,3
3,6 / 8
R412010298
SA1-MC
M10x1
10
8
4,3 / 20
3,6 / 8
R412010299
M10x1
10
8
16,5 / 47
3,6 / 8
R412010300
M12x1
14
10
0,5 / 1,8
3,5 / 7
R412010301
M12x1
14
10
1,5 / 7,7
3,5 / 7
R412010302
M12x1
14
10
5 / 57
3,5 / 7
R412010303
Номер материала
Расход энергии/час,
Скорость наезда
Прим.
Единица поставки
макс.
мин./макс.
[Нм]
[м/с]
R412010294
3000
0,9 / 1,6
1); 3)
R412010295
3000
0,7 / 1,2
1); 3)
R412010296
4000
0,9 / 2,5
2); 4)
R412010297
4000
0,7 / 1,9
2); 4)
R412010298
24000
1,9 / 3,9
2); 4)
1
R412010299
24000
1 / 2,2
2); 4)
R412010300
24000
0,7 / 1,1
2); 4)
R412010301
30000
3,5 / 5
2); 4)
R412010302
30000
1,9 / 4,3
2); 4)
R412010303
30000
0,7 / 2,4
2); 4)
1) Уплотнение для поршневого штока: Полиуретан
2) Уплотнение для поршневого штока: Акрилонитрил-бутадиен-каучук
3) Упор: Полиоксиметилен
4) Упор: Полиуретан; сталь
Корпус цилиндра: сталь, c покрытием, нанесенным нитрокарбюрированием в соляной ванне
Поршневой шток: Нержавеющая сталь, шлифованная и закаленная
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
366
Принадлежности ► Амортизатор
Промышленный амортизатор, Cерия SA1-MC
► Уплотнение для поршневого штока: Кольцевое уплотнение
Окружающаятемпература мин./макс.
-20°C / +80°C
Скорость наезда, мин./макс.
См. таблицу внизу
Рабочая среда
Масло
00136593
Тип
Крепежная
Расход энергии/
Ход
Эффективная
Возвратное
Номер ма-
резьба
ход, макс.
масса me
усилие пру-
териала
мин./макс.
жины
мин./макс.
[Нм]
[мм]
[кг]
[Н]
M14x1,5
30
14
3,5 / 17
13 / 23
R412010304
M14x1,5
30
14
9,9 / 76
13 / 23
R412010305
M14x1,5
30
14
62 / 252
13 / 23
R412010306
M20x1,5
65
13
7,5 / 36
12 / 23
R412010307
SA1-MC
M20x1,5
65
13
20 / 160
12 / 23
R412010308
M20x1,5
65
13
130 / 610
12 / 23
R412010309
M25x1,5
220
25
24 / 120
15 / 31
R412010310
M25x1,5
220
25
440 / 2050
15 / 31
R412010311
M25x1,5
220
25
1760 / 10800
15 / 31
R412010312
Номер материала
Расход энергии/
Скорость наезда
Тип крепления
Прим.
Единица поставки
час, макс.
мин./макс.
[Нм]
[м/с]
R412010304
50000
1,9 / 4,1
Контргайка
1); 4)
R412010305
50000
0,9 / 2,5
-
2); 3)
R412010306
50000
0,5 / 1
Контргайка
1); 4)
R412010307
52000
1,9 / 4,2
Контргайка
1); 4)
R412010308
52000
0,9 / 2,6
Контргайка
1); 4)
1
R412010309
52000
0,5 / 1
Контргайка
1); 4)
R412010310
105600
1,9 / 4,3
Контргайка
1); 4)
R412010311
105600
1 / 2,5
Контргайка
1); 4)
R412010312
105600
0,5 / 1
Контргайка
1); 4)
1) Поршневой шток: Нержавеющая сталь, шлифованная и закаленная
2) Поршневой шток: Нержавеющая сталь, закаленная
3) Уплотнение для поршневого штока: Нитрил-бутадиеновый каучук
4) Контргайка: сталь, c покрытием, нанесенным нитрокарбюрированием в соляной ванне
Корпус цилиндра: сталь, c покрытием, нанесенным нитрокарбюрированием в соляной ванне
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
367
Принадлежности ► Амортизатор
Промышленный амортизатор, Cерия SA1-MC
► Уплотнение для поршневого штока: Кольцевое уплотнение
Окружающаятемпература мин./макс.
-20°C / +80°C
Скорость наезда, мин./макс.
См. таблицу внизу
Рабочая среда
Масло
Крепление
Зажимной фланец
00136595
Тип
Крепежная
Расход энергии/
Ход
Эффективная
Возвратное
Номер ма-
резьба
ход, макс.
масса me
усилие пру-
териала
мин./макс.
жины
мин./макс.
[Нм]
[мм]
[кг]
[Н]
M14x1,5
30
14
3,5 / 17
13 / 23
R412010313
M14x1,5
30
14
9,9 / 76
13 / 23
R412010314
M14x1,5
30
14
62 / 252
13 / 23
R412010315
M20x1,5
65
13
7,5 / 36
12 / 23
R412010316
SA1-MC
M20x1,5
65
13
20 / 160
12 / 23
R412010317
M20x1,5
65
13
130 / 610
12 / 23
R412010318
M25x1,5
220
25
24 / 120
15 / 31
R412010319
M25x1,5
220
25
440 / 2050
15 / 31
R412010320
M25x1,5
220
25
1760 / 10800
15 / 31
R412010321
Номер материала
Расход энергии/час, макс.
Скорость наезда
Единица поставки
мин./макс.
[Нм]
[м/с]
R412010313
50000
1,9 / 4,1
R412010314
50000
0,9 / 2,5
R412010315
50000
0,5 / 1
R412010316
52000
1,9 / 4,2
R412010317
52000
0,9 / 2,6
1
R412010318
52000
0,5 / 1
R412010319
105600
1,9 / 4,3
R412010320
105600
1 / 2,5
R412010321
105600
0,5 / 1
Корпус цилиндра: сталь, c покрытием, нанесенным нитрокарбюрированием в соляной ванне
Поршневой шток: Нержавеющая сталь, шлифованная и закаленная
Упор: Полиоксиметилен
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
368
Принадлежности ► Амортизатор
Промышленный амортизатор, Cерия SA1-MA
► Уплотнение для поршневого штока: Кольцевое уплотнение
Окружающаятемпература мин./макс.
-20°C / +80°C
Скорость наезда, мин./макс.
См. таблицу внизу
Рабочая среда
Масло
Крепление
Контргайка
00136598
Тип
Крепежная
Расход энергии/
Ход
Эффективная
Возвратное
Номер ма-
резьба
ход, макс.
масса me
усилие пру-
териала
мин./макс.
жины
мин./макс.
[Нм]
[мм]
[кг]
[Н]
M12x1
22
12
9 / 800
2,5 / 7
R412010322
M14x1,5
30
14
1,6 / 1500
13 / 23
R412010323
M20x1,5
100
19
9 / 4500
12 / 23
R412010324
M25x1,5
220
25
22 / 11000
15 / 31
R412010325
SA1-MA
M25x1,5
390
40
38 / 18000
11 / 20
R412010326
M33x1,5
300
25
60 / 2950
30 / 50
R412010327
M33x1,5
500
50
100 / 4000
23 / 50
R412010328
M64x2
5000
100
1000 / 62500
45 / 130
R412010329
M64x2
8000
150
1250 / 105000
35 / 130
R412010330
Номер материала
Расход энергии/час,
Скорость наезда
Прим.
Единица поставки
макс.
мин./макс.
[Нм]
[м/с]
R412010322
35200
0,2 / 3,5
1); 3)
R412010323
50000
0,1 / 6
1); 3)
R412010324
76500
0,1 / 6
1); 3)
R412010325
105600
0,1 / 6
1); 3)
R412010326
175600
0,1 / 6
1); 3)
1
R412010327
120000
0,02 / 6
2); 4)
R412010328
150000
0,02 / 6
2); 4)
R412010329
350000
0,02 / 6
2); 4)
R412010330
400000
0,02 / 6
2); 4)
1) Корпус цилиндра: сталь, c покрытием, нанесенным нитрокарбюрированием в соляной ванне
2) Корпус цилиндра: сталь, вороненый
3) Контргайка: сталь, c покрытием, нанесенным нитрокарбюрированием в соляной ванне
4) Контргайка: сталь, вороненый
Поршневой шток: Нержавеющая сталь, шлифованная и закаленная
Упор: сталь, закаленная и вороненая
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
369
Принадлежности ► Пневмоглушитель

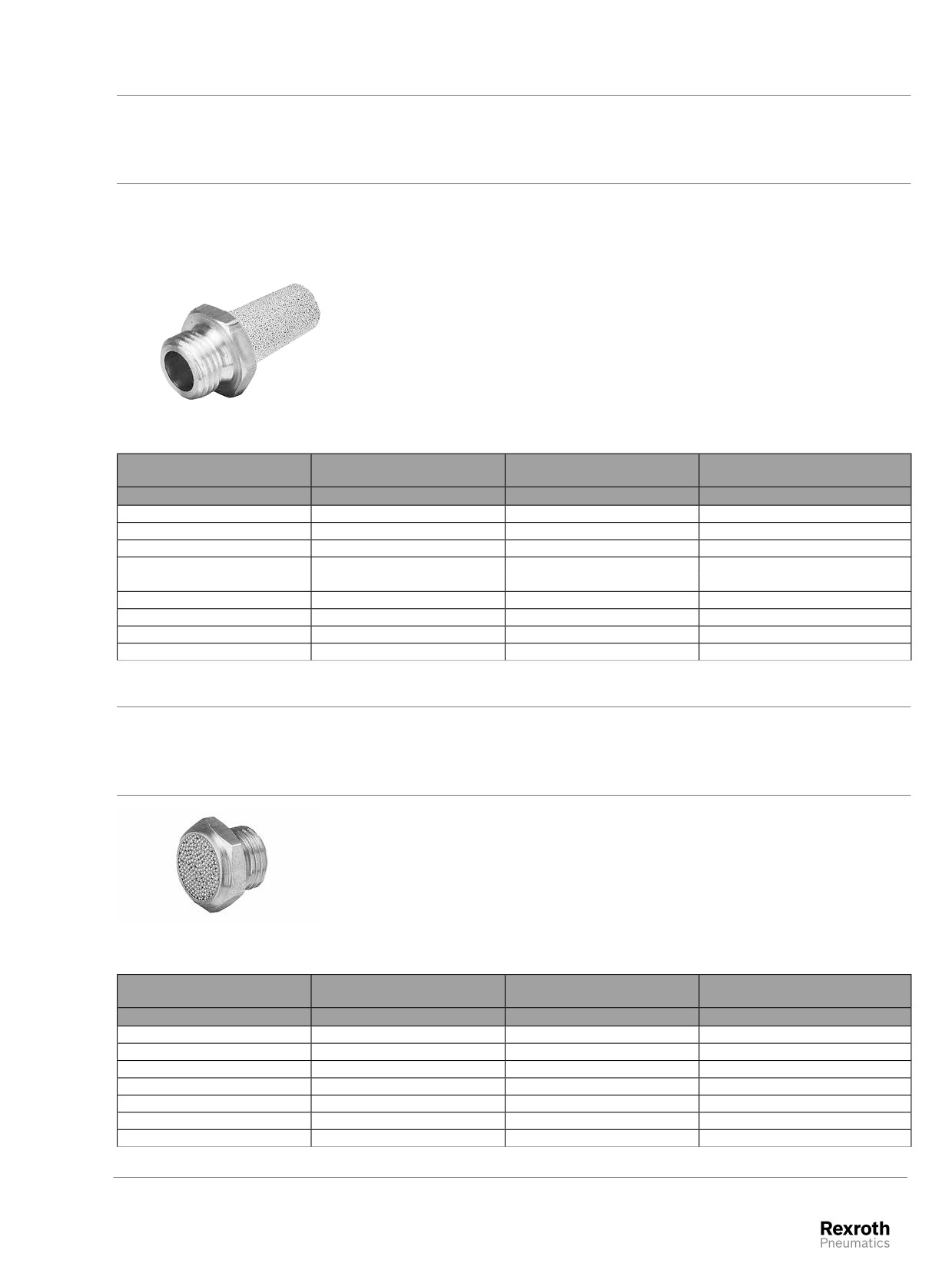

Пневмоглушитель, Cерия SI1
► Спеченная бронза
Рабочее давление мин./макс.
0 bar / 10 bar
Окружающаятемпература мин./макс.
-25°C / +80°C
Рабочая среда
Сжатый воздух
P100_060
Присоединениесжатого
Уровень звукового давления
Qn
Номер материала
воздуха
[дБ]
[л/мин]
M5
72
460
1827000006
M7
-
-
8140000700
G 1/8
75
1500
1827000000
-
-
R412004817
G 1/4
79
2900
1827000001
G 3/8
84
5900
1827000002
G 1/2
90
7100
1827000003
G 3/4
92
8800
1827000004
G 1
102
11100
1827000005
Пневмоглушитель, Cерия SI1
► Спеченная бронза
Рабочее давление мин./макс.
0 bar / 10 bar
Окружающаятемпература мин./макс.
-25°C / +80°C
Рабочая среда
Сжатый воздух
P100_037
Присоединениесжатого
Уровень звукового давления
Qn
Номер материала
воздуха
[дБ]
[л/мин]
M5
79
280
1827000032
G 1/8
85
640
1827000031
G 1/4
88
900
1827000033
G 3/8
90
1750
1827000034
G 1/2
85
2000
1827000035
G 3/4
82
3400
8145003400
G 1
82
5100
8145001000
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
370
Принадлежности ► Пневмоглушитель

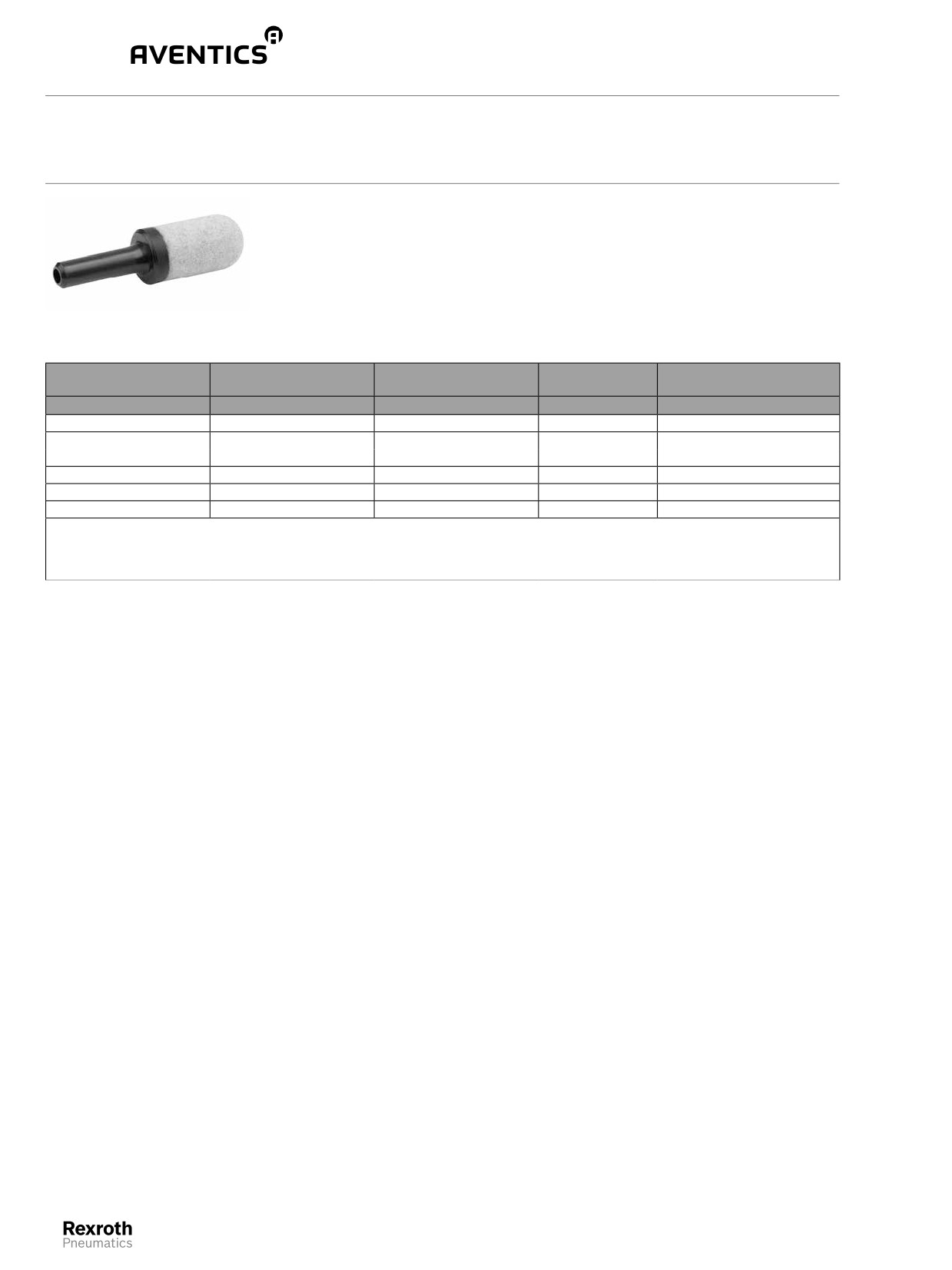

Пневмоглушитель, Cерия SI1
► Полиэтилен
Рабочее давление мин./макс.
0 bar / 10 bar
Окружающаятемпература мин./макс.
-25°C / +80°C
Рабочая среда
Сжатый воздух
00124883
Присоединениесжатого
Уровень звукового
Qn
Прим.
Номер материала
воздуха
давления
[дБ]
[л/мин]
Ø 4
-
260
1)
R412007519
82
583
R412007899
Ø 6
1)
80
585
R412000591
Ø 8
90
1185
1)
R412007520
Ø 10
95
2560
1)
R412000593
Ø 12
97
3870
2)
R412007715
1) Номинальный расход Qn при p1 = 6 бар (абс.) свободно выходящий. Уровень звукового давления, измеренный при избыточном давлении 6 бар
на удалении 1 м.
2) Номинальный расход Qn при p1 = 5 бар (абс.) свободно выходящий. Уровень звукового давления, измеренный при избыточном давлении 5 бар
на удалении 1 м.
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
