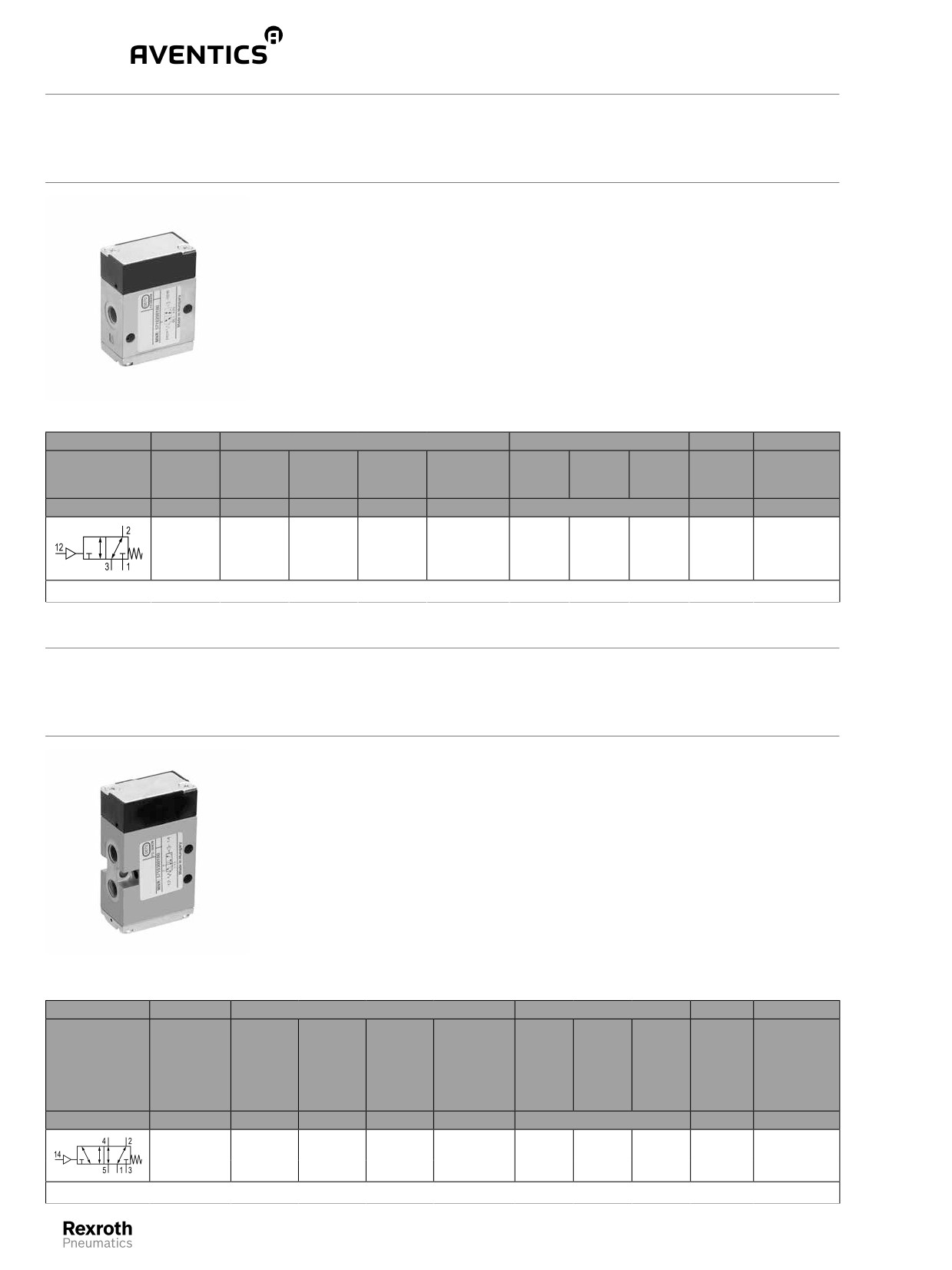

Клапанные системы ► С пневматическим управлением
3/2 -пневмораспределитель, Cерия CD04
► Qn = 900 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/8
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Давлениеуправления
3,5 bar / 10 bar
мин./макс.
Окружающаятемпература мин./макс.
-15°C / +65°C
Температура среды мин./макс.
-15°C / +65°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
согласно ISO 228-1
00134137
Присоединениесжатого воздуха
Показатель расхода
Вход
Выход
Сброс
Соедине-
Qn
Qn
Qn
Вес
Номер ма-
сж.воз
ние управ-
1▶2
2▶3
териала
духа
ления
[л/мин]
[кг]
Н.О./Н.З.
G 1/8
G 1/8
G 1/8
G 1/8
900
900
900
0,29
5710200100
Номинальный расход Qn при 6 бар и Δp = 1 бар
5/2-пневмораспределитель, Cерия CD04
► Qn = 900 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/8 - M10x1 ► С односторонним
пневматическим управлением
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Монтаж на планкеколлективного присоеди-
P-планка
нения
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Давлениеуправления
3,5 bar / 10 bar
мин./макс.
Окружающаятемпература мин./макс.
-15°C / +65°C
Температура среды мин./макс.
-15°C / +65°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
00134138
Присоединениесжатого воздуха
Показатель расхода
Испол-
Вход
Выход
Сброс
Соедине-
Qn
Qn
Qn
Вес
Номер ма-
нение с
сж.воз
ние управ-
1▶2
2▶3
териала
присое-
духа
ления
динением
сжатого-
воздуха
[л/мин]
[кг]
согласно ISO
G 1/8
G 1/8
G 1/8
G 1/8
5710300100
228-1
900
900
900
0,31
-
M10x1
M10x1
M10x1
M10x1
R412012543
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
245

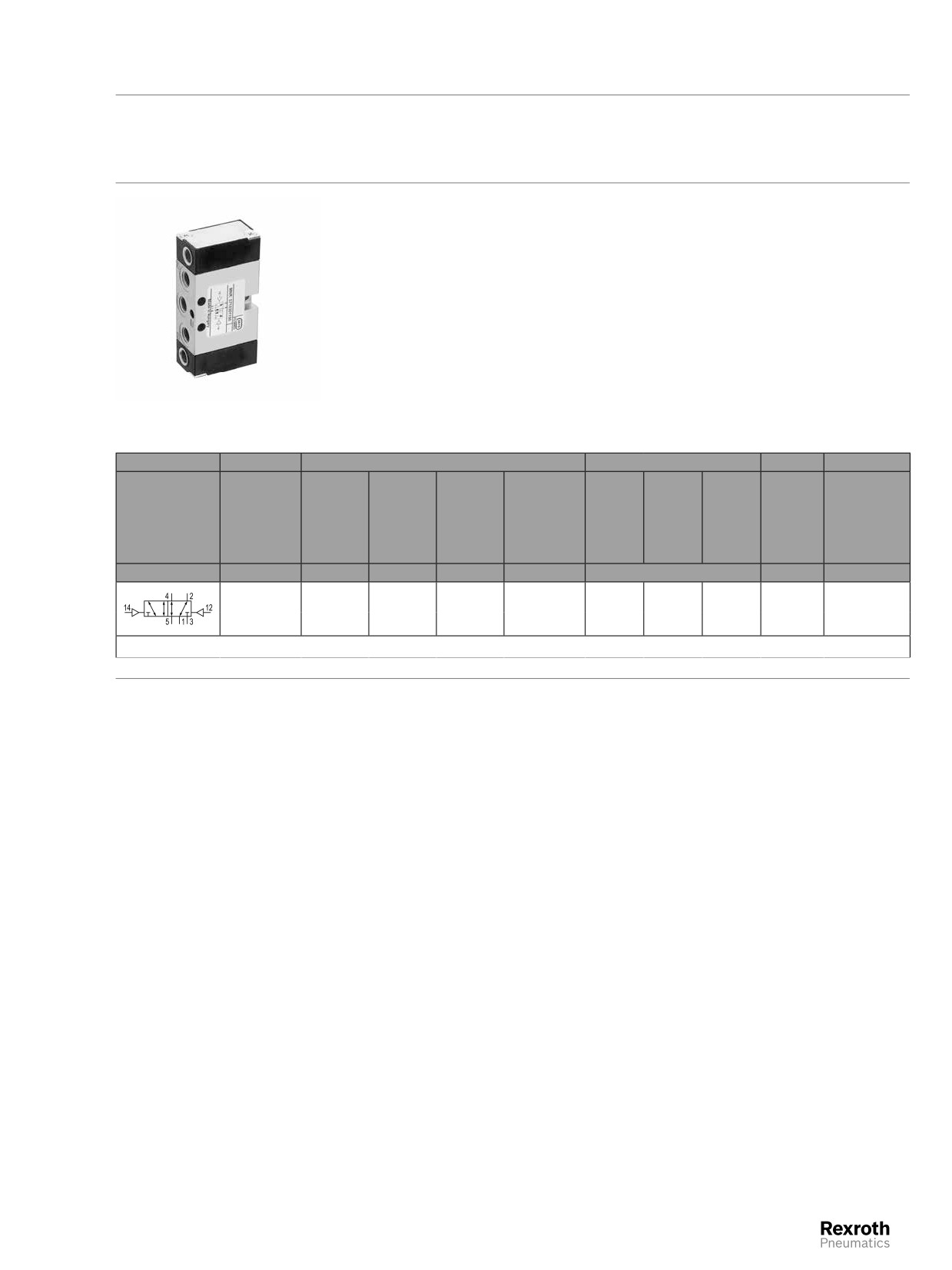

Клапанные системы ► С пневматическим управлением
5/2-пневмораспределитель, Cерия CD04
► Qn = 900 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/8 - M10x1 ► с двусторонним
пневматическим управлением
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Монтаж на планкеколлективного присоеди-
P-планка
нения
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Давлениеуправления
2 bar / 10 bar
мин./макс.
Окружающаятемпература мин./макс.
-15°C / +65°C
Температура среды мин./макс.
-15°C / +65°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
00134139
Присоединениесжатого воздуха
Показатель расхода
Испол-
Вход
Выход
Сброс
Соедине-
Qn
Qn
Qn
Вес
Номер ма-
нение с
сж.воз
ние управ-
1▶2
2▶3
териала
присое-
духа
ления
динением
сжатого-
воздуха
[л/мин]
[кг]
согласно ISO
G 1/8
G 1/8
G 1/8
G 1/8
5710301100
228-1
900
900
900
0,3
-
M10x1
M10x1
M10x1
M10x1
R412008116
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
246

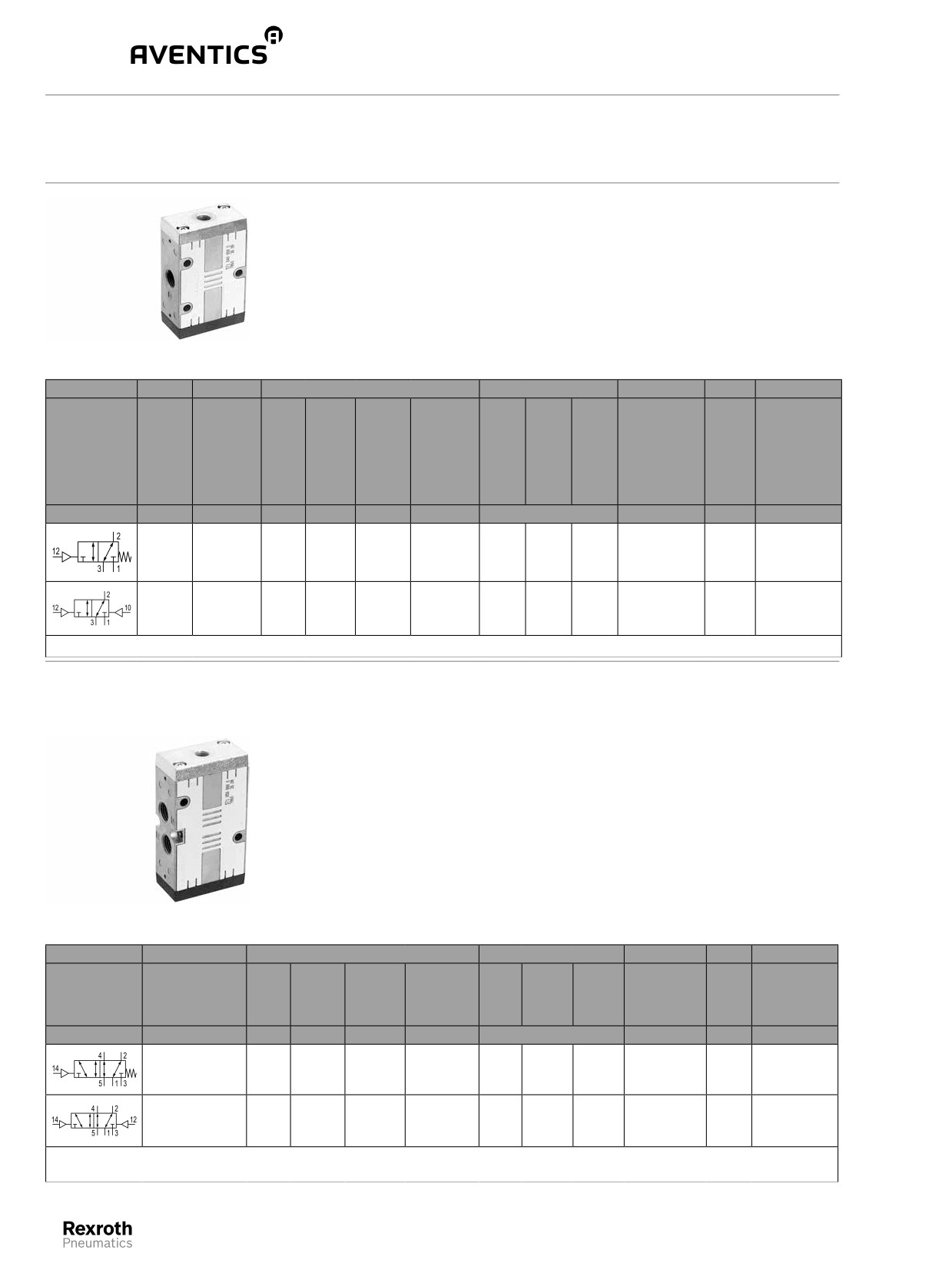

Клапанные системы ► С пневматическим управлением
3/2 -пневмораспределитель, Cерия CD07
► Qn = 1400 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/4 ► Подходит для ATEX
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Давлениеуправления
См. таблицу внизу
мин./макс.
Окружающаятемпература мин./макс.
-25°C / +80°C
Температура среды мин./макс.
-25°C / +80°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
00134148
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
Показатель расхода
Испол-
Вход
Вы-
Сброс
Соеди-
Qn
Qn
Qn
Давление
Вес
Номер ма-
нение с
ход
сж.воз
нение
1▶2
2▶3
управления
териала
присо-
духа
управле-
мин./макс.
едине-
ния
нием
сжатого-
воздуха
[л/мин]
[бар]
[кг]
Н.О./
согласно
G 1/4
G 1/4
G 1/4
G 1/8
1400
1400
1400
3 / 10
0,4
5710400100
Н.З.
ISO 228-1
Н.О./
согласно
G 1/4
G 1/4
G 1/4
G 1/8
1400
1400
1400
2 / 10
0,4
5710401100
Н.З.
ISO 228-1
Номинальный расход Qn при 6 бар и Δp = 1 бар
5/2-пневмораспределитель, Cерия CD07
► Qn = 1200 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/4 ► Подходит для ATEX
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Монтаж на планкеколлективного присоеди-
P-планка, PRS-планка
нения
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Давлениеуправления
См. таблицу внизу
мин./макс.
Окружающаятемпература мин./макс.
-25°C / +80°C
Температура среды мин./макс.
-25°C / +80°C
Рабочая среда
Сжатый воздух
00134149
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
Показатель расхода
Исполнение с
Вход
Выход
Сброс
Соеди-
Qn
Qn
Qn
Давление
Вес
Номер ма-
присоедине-
сж.воз
нение
1▶2
2▶3
управле-
териала
нием сжатого-
духа
управле-
ния
воздуха
ния
мин./макс.
[л/мин]
[бар]
[кг]
согласно ISO
G 1/4
G 1/4
G 1/4
G 1/8
1200
1200
1200
3 / 10
0,5
5710500100
228-1
согласно ISO
G 1/4
G 1/4
G 1/4
G 1/8
1200
1200
1200
2 / 10
0,5
5710501100
228-1
1) Пылезащищенный
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
247

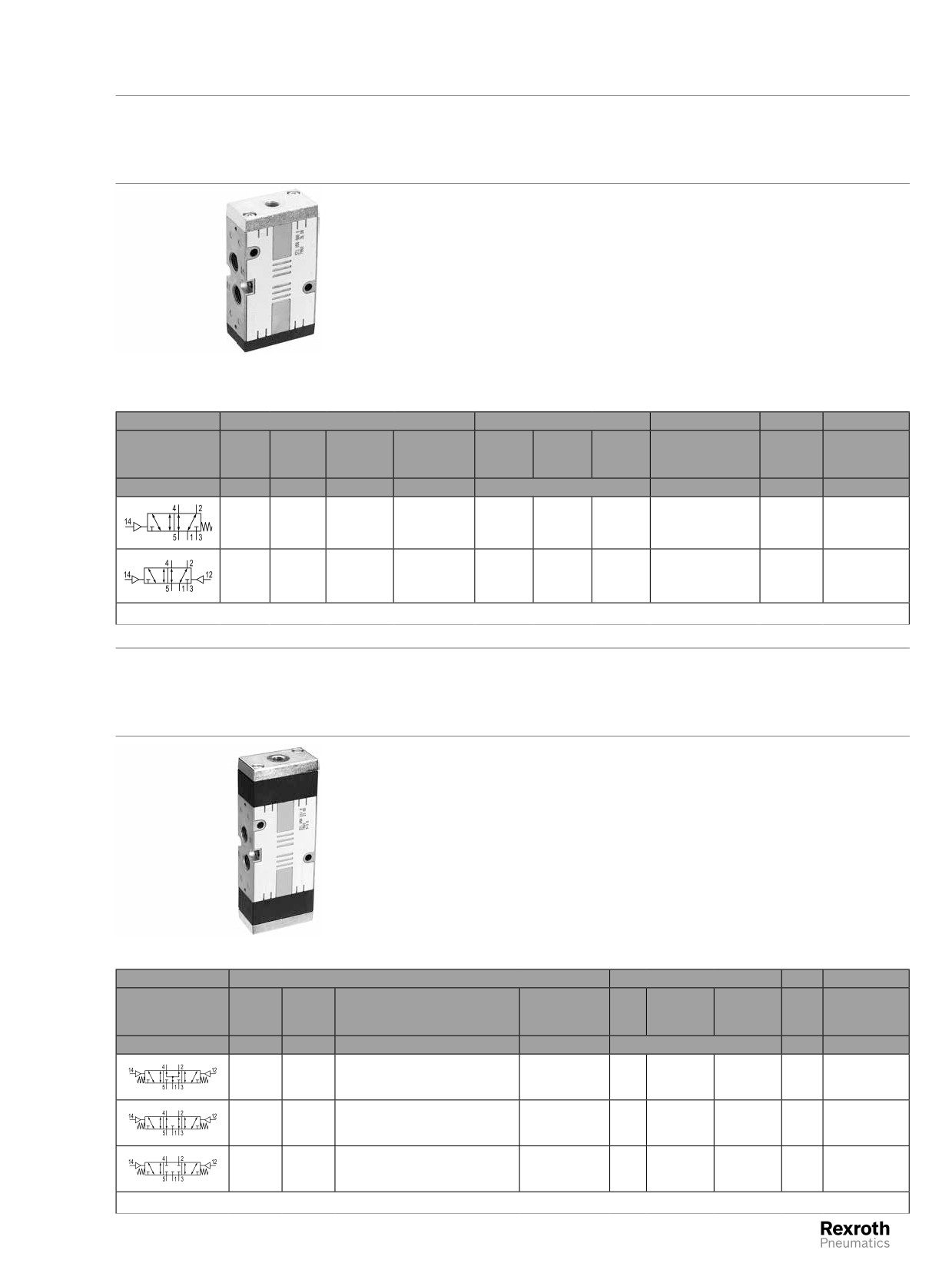

Клапанные системы ► С пневматическим управлением
5/2-пневмораспределитель, Cерия CD07
► Qn = 1200 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/4 ► хладостойкий ► Подходит
для ATEX
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Монтаж на планкеколлективного присоеди-
P-планка, PRS-планка
нения
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Давлениеуправления
См. таблицу внизу
мин./макс.
Окружающаятемпература мин./макс.
-40°C / +70°C
Температура среды мин./макс.
-40°C / +70°C
Рабочая среда
Сжатый воздух
00134149
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
согласно ISO 228-1
Присоединениесжатого воздуха
Показатель расхода
Вход
Выход
Сброс
Соедине-
Qn
Qn
Qn
Давление
Вес
Номер ма-
сж.воз
ние управ-
1▶2
2▶3
управления
териала
духа
ления
мин./макс.
[л/мин]
[бар]
[кг]
G 1/4
G 1/4
G 1/4
G 1/8
1200
1200
1200
3,5 / 10
0,5
5710500190
G 1/4
G 1/4
G 1/4
G 1/8
1200
1200
1200
3 / 10
0,5
5710501190
Номинальный расход Qn при 6 бар и Δp = 1 бар
5/3-пневмораспределитель, Cерия CD07
► Qn = 900 - 1070 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/4 ► Подходит для ATEX
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Монтаж на планкеколлективного присоеди-
P-планка, PRS-планка
нения
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Давлениеуправления
3 bar / 10 bar
мин./макс.
Окружающаятемпература мин./макс.
-25°C / +80°C
Температура среды мин./макс.
-25°C / +80°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
00134150
Присоединениесжатого воздуха
согласно ISO 228-1
Присоединениесжатого воздуха
Показатель расхода
Вход
Выход
Сброс
Соединение
Qn
Qn
Qn
Вес
Номер ма-
сж.воз
управления
1▶2
2▶3
териала
духа
[л/мин]
[кг]
G 1/4
G 1/4
G 1/4
G 1/8
900
960
900
1,15
5710502100
G 1/4
G 1/4
G 1/4
G 1/8
900
1030
880
1,15
5710502110
G 1/4
G 1/4
G 1/4
G 1/8
900
1070
950
1,15
5710502120
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
248

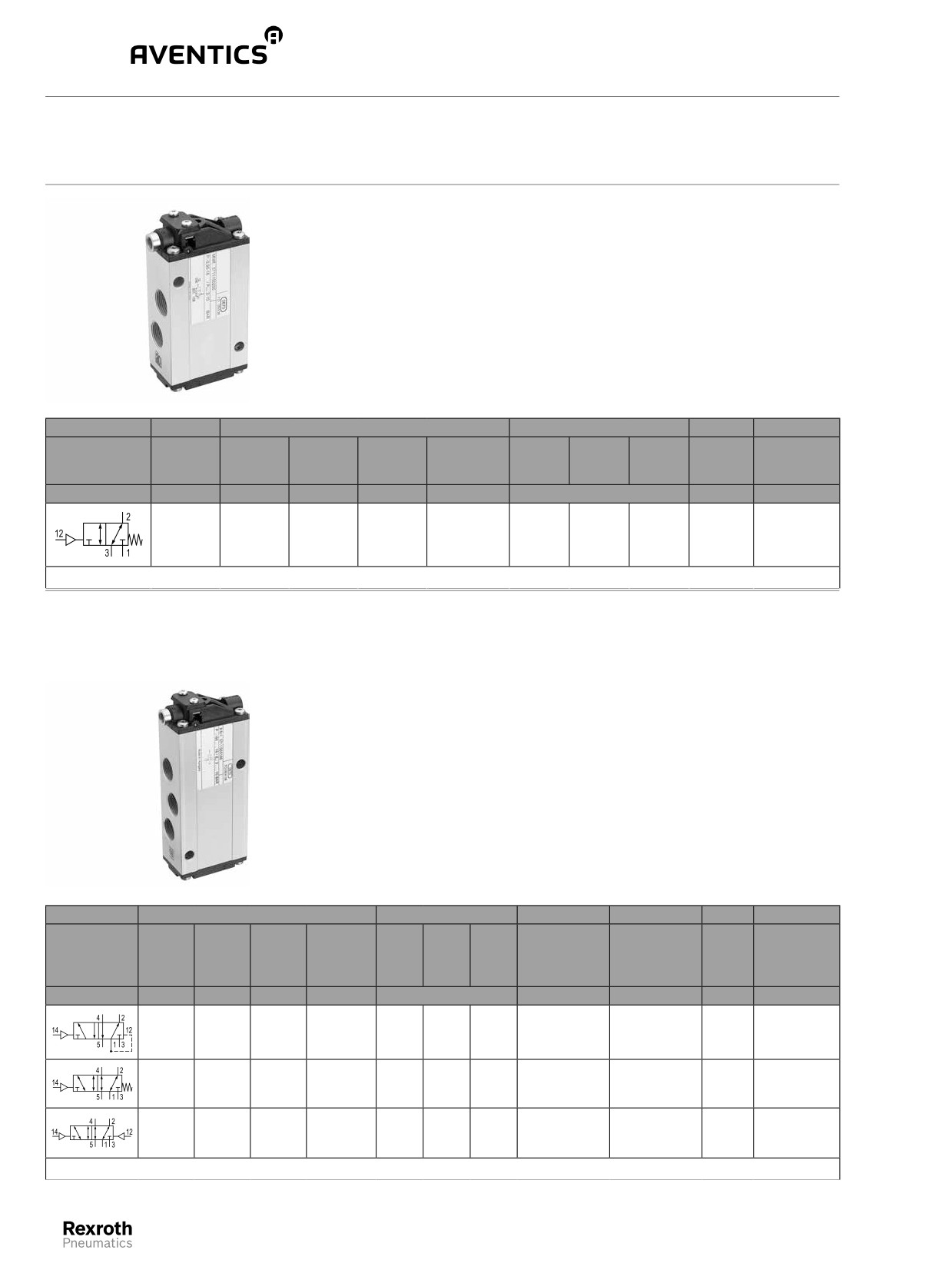

Клапанные системы ► С пневматическим управлением
3/2 -пневмораспределитель, Cерия CD12
► Qn = 4000 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/2 ► Подходит для ATEX
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 16 bar
Давлениеуправления
2 bar / 10 bar
мин./макс.
Окружающаятемпература мин./макс.
-25°C / +70°C
Температура среды мин./макс.
-25°C / +70°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
00134160
Присоединениесжатого воздуха
Показатель расхода
Вход
Выход
Сброс
Соедине-
Qn
Qn
Qn
Вес
Номер ма-
сж.воз
ние управ-
1▶2
2▶3
териала
духа
ления
[л/мин]
[кг]
Н.О./Н.З.
G 1/2
G 1/2
G 1/2
G 1/8
4000
4000
4000
0,71
5711100300
Номинальный расход Qn при 6 бар и Δp = 1 бар
5/2-пневмораспределитель, Cерия CD12
► Qn = 4100 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/2 ► Подходит для ATEX
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 16 bar
Давлениеуправления
2 bar / 10 bar
мин./макс.
Окружающаятемпература мин./макс.
См. таблицу внизу
Температура среды мин./макс.
См. таблицу внизу
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
00134161
Присоединениесжатого воздуха
Показатель расхода
Вход
Выход
Сброс
Соеди-
Qn
Qn
Qn
Окружаю-
Температура
Вес
Номер ма-
сж.воз
нение
1▶2
2▶3
щаятемпе-
среды мин./
териала
духа
управле-
ратура мин./
макс.
ния
макс.
[л/мин]
[°C]
[°C]
[кг]
G 1/2
G 1/2
G 1/2
G 1/8
4100
4100
4100
-25°C / +70°C
-25°C / +70°C
0,86
5711000100
G 1/2
G 1/2
G 1/2
G 1/8
4100
4100
4100
-15°C / +70°C
-15°C / +70°C
0,86
5711000300
G 1/2
G 1/2
G 1/2
G 1/8
4100
4100
4100
-25°C / +70°C
-25°C / +70°C
0,86
5711001100
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
249

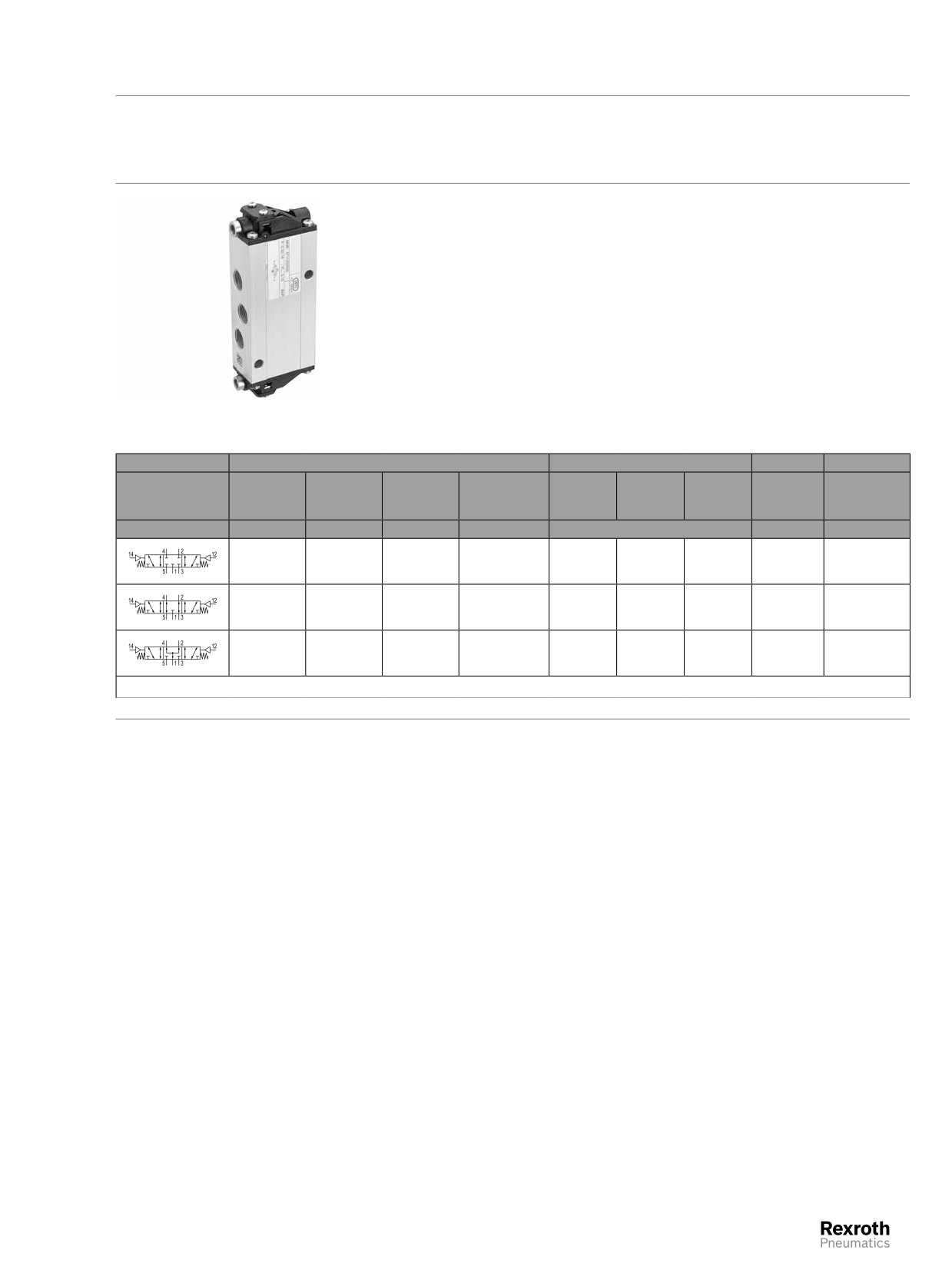

Клапанные системы ► С пневматическим управлением
5/3-пневмораспределитель, Cерия CD12
► Qn = 3600 - 4100 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/2 ► Подходит для ATEX
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 16 bar
Давлениеуправления
3 bar / 10 bar
мин./макс.
Окружающаятемпература мин./макс.
-25°C / +70°C
Температура среды мин./макс.
-25°C / +70°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
согласно ISO 228-1
00134162
Присоединениесжатого воздуха
Показатель расхода
Вход
Выход
Сброс
Соединение
Qn
Qn
Qn
Вес
Номер ма-
сж.воз
управления
1▶2
2▶3
териала
духа
[л/мин]
[кг]
G 1/2
G 1/2
G 1/2
G 1/8
3800
3800
3800
0,95
5711200050
G 1/2
G 1/2
G 1/2
G 1/8
4100
3600
4100
0,95
5711200060
G 1/2
G 1/2
G 1/2
G 1/8
3800
4100
3800
0,95
R414002380
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
250

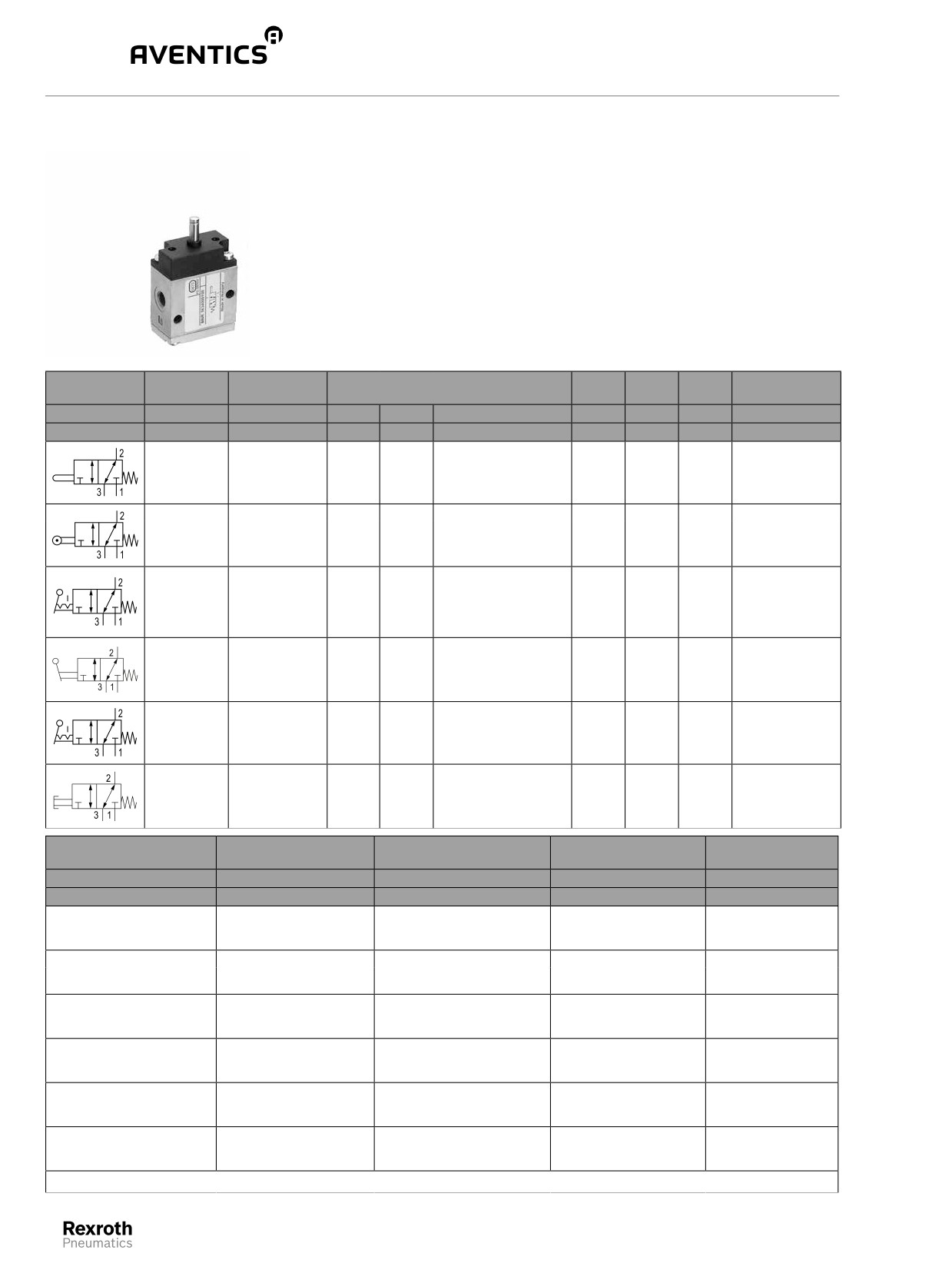

Клапанные системы ► с механическим управлением
3/2 -пневмораспределитель, Cерия CD04
► Qn= 900 l/min ► подвод сжатого воздуха: G 1/8
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Окружающаятемпература мин./макс.
-20°C / +65°C
Температура среды мин./макс.
-20°C / +65°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
согласно ISO 228-1
00134140
Нажимной-
Исполнение
Присоединениесжатого воздуха
Qn
Qn
Qn
Номер мате-
элемент
1 → 2
2 → 3
риала
Вход
Выход
Сброс сж.воз духа
[л/мин]
[л/мин]
[л/мин]
Толкатель
Н.З./Н.О.
G 1/8
G 1/8
G 1/8
900
900
900
5634000100
5634010100
Контактный
Н.З./Н.О.
G 1/8
G 1/8
G 1/8
900
900
900
ролик
R412008117
Рукоятка,
фиксирую-
щаяся, не
Н.З./Н.О.
G 1/8
G 1/8
G 1/8
900
900
900
5634030100
фиксирую-
щаяся
Рукоятка
Н.З./Н.О.
G 1/8
G 1/8
G 1/8
900
900
900
5634040100
Вращающий-
ся рычаг,
Н.З./Н.О.
G 1/8
G 1/8
G 1/8
900
900
900
5634050100
фиксирую-
щийся
Головка
Н.З./Н.О.
G 1/8
G 1/8
G 1/8
900
900
900
5634060100
Номер материала
Управляющее усилие
Материал: Корпус
Материал: Нажимной
Вес
Мин.
элемент
[Н]
[кг]
Цинковое литье под давлени-
5634000100
60
ем; Полиамид, армированный
Нержавеющая сталь
0,23
стекловолокном
5634010100
Цинковое литье под давлени-
Полиоксиметилен
30
ем; Полиамид, армированный
0,29
R412008117
Нержавеющая сталь
стекловолокном
Цинковое литье под давлени-
5634030100
15
ем; Полиамид, армированный
Полиоксиметилен
0,32
стекловолокном
Цинковое литье под давлени-
5634040100
15
ем; Полиамид, армированный
-
0,29
стекловолокном
Цинковое литье под давлени-
Пластмасса; Нержавею-
5634050100
15
ем; Полиамид, армированный
0,5
щая сталь
стекловолокном
Цинковое литье под давлени-
5634060100
60
ем; Полиамид, армированный
Полиоксиметилен
0,25
стекловолокном
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
251

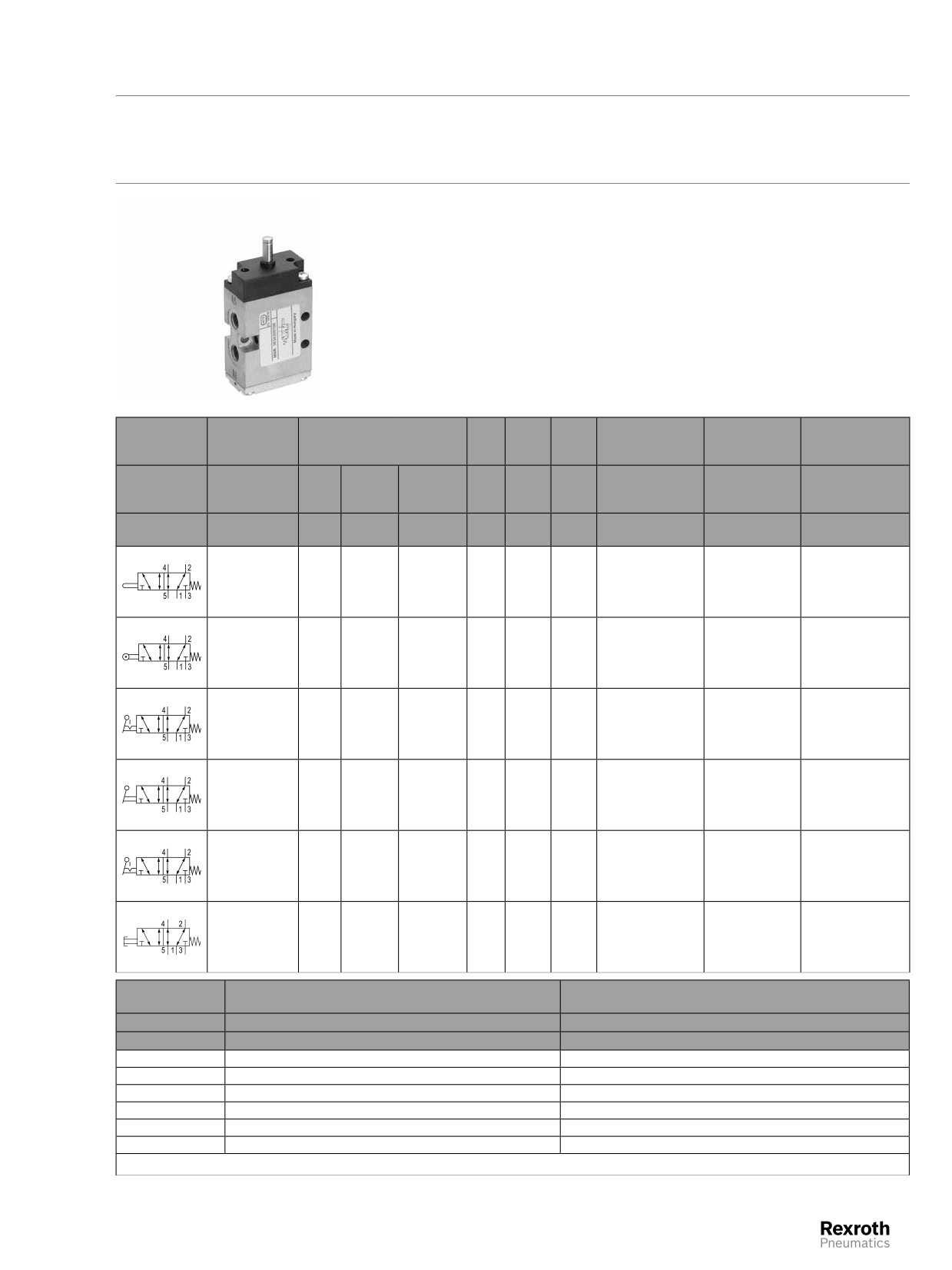

Клапанные системы ► с механическим управлением
5/2-пневмораспределитель, Cерия CD04
► Qn= 900 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/8
Конструкция
золотниковый клапан, без перекрытия
с нулевым перекрытием
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Окружающаятемпература мин./макс.
-20°C / +65°C
Температура среды мин./макс.
-20°C / +65°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
согласно ISO 228-1
00134141
Нажимнойэ-
Присоединениесжатого
Qn
Qn
Qn
Управляющее
Материал:
Номер мате-
лемент
воздуха
1 → 2
2 → 3
усилие
Корпус
риала
Мин.
Вход
Выход
Сброс
сж.воз
духа
[л/
[л/
[л/
[Н]
мин]
мин]
мин]
Цинковое литье
под давлени-
Толкатель
G 1/8
G 1/8
G 1/8
900
900
900
70
ем; Полиамид,
5634200100
армированный
стекловолокном
Цинковое литье
под давлени-
Контактный
G 1/8
G 1/8
G 1/8
900
900
900
35
ем; Полиамид,
5634210100
ролик
армированный
стекловолокном
Цинковое литье
Рукоятка, фик-
под давлени-
сирующаяся,
G 1/8
G 1/8
G 1/8
900
900
900
15
ем; Полиамид,
5634230100
не фиксирую-
армированный
щаяся
стекловолокном
Цинковое литье
под давлени-
Рукоятка
G 1/8
G 1/8
G 1/8
900
900
900
60
ем; Полиамид,
5634240100
армированный
стекловолокном
Цинковое литье
Вращающийся
под давлени-
рычаг, фикси-
G 1/8
G 1/8
G 1/8
900
900
900
20
ем; Полиамид,
5634250100
рующийся
армированный
стекловолокном
Цинковое литье
под давлени-
Головка
G 1/8
G 1/8
G 1/8
900
900
900
70
ем; Полиамид,
5634260100
армированный
стекловолокном
Номер мате-
Материал: Нажимной элемент
Вес
риала
[кг]
5634200100
Нержавеющая сталь
0,3
5634210100
Полиоксиметилен
0,35
5634230100
Полиоксиметилен
0,38
5634240100
Алюминий
0,31
5634250100
Пластмасса; Нержавеющая сталь
0,56
5634260100
Полиоксиметилен
0,32
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
252
Клапанные системы ► с механическим управлением
3/2 -пневмораспределитель, Cерия CD07
► Qn= 1400 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/4 ► Подходит для ATEX
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Окружающаятемпература мин./макс.
-25°C / +80°C
Температура среды мин./макс.
-25°C / +80°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
согласно ISO 228-1
00134151
Нажимной-
Испол-
Присоединениесжатого воздуха
Qn
Qn
Qn
Номер мате-
элемент
нение
1 → 2
2 → 3
риала
Вход
Выход
Сброс сж.воз
Соединениеу-
духа
правления
[л/
[л/
[л/
мин]
мин]
мин]
Толкатель
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
-
1400
1400
1400
5634400100
Толкатель
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
-
1400
1400
1400
5634409010
Контактный
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
-
1400
1400
1400
5634410100
ролик
Контактный
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
G 1/8
1400
1400
1400
5634411100
ролик
Рукоятка,
фиксирующа-
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
-
1400
1400
1400
5634430100
яся, не фикси-
рующаяся
Рукоятка
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
-
1400
1400
1400
5634440100
Рычаг, гори-
зонтальный, с
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
-
1400
1400
1400
5634450100
фиксацией
Головка
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
-
1400
1400
1400
5634460100
Головка
Н.З./Н.О.
G 1/4
G 1/4
G 1/4
G 1/8
1400
1400
1400
5634461100
Номер мате-
Управляющее усилие
Давлениеуправления
Материал:
Материал: Нажим-
Вес
риала
Мин.
мин./макс.
Корпус
ной элемент
[Н]
[бар]
[кг]
Цинковое литье
под давлением;
5634400100
70
-
Полиамид, армиро-
Нержавеющая сталь
0,45
ванный стеклово-
локном
Цинковое литье
5634409010
40
-
Нержавеющая сталь
0,45
под давлением
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
253
Клапанные системы ► с механическим управлением
3/2 -пневмораспределитель, Cерия CD07
► Qn= 1400 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/4 ► Подходит для ATEX
Номер мате-
Управляющее усилие
Давлениеуправления
Материал:
Материал: Нажим-
Вес
риала
Мин.
мин./макс.
Корпус
ной элемент
[Н]
[бар]
[кг]
Цинковое литье
под давлением;
5634410100
40
-
Полиамид, армиро-
Нержавеющая сталь
0,5
ванный стеклово-
локном
Цинковое литье
5634411100
40
2 / 10
Нержавеющая сталь
0,5
под давлением
Цинковое литье
под давлением;
5634430100
20
-
Полиамид, армиро-
Полиоксиметилен
0,53
ванный стеклово-
локном
Цинковое литье
под давлением;
5634440100
15
-
Полиамид, армиро-
Полиоксиметилен
0,5
ванный стеклово-
локном
Цинковое литье
под давлением;
5634450100
15
-
Полиамид, армиро-
Полиоксиметилен
0,55
ванный стеклово-
локном
Цинковое литье
под давлением;
5634460100
70
-
Полиамид, армиро-
Полиоксиметилен
0,45
ванный стеклово-
локном
Цинковое литье
под давлением;
5634461100
40
2 / 10
Полиамид, армиро-
Полиоксиметилен
0,45
ванный стеклово-
локном
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
254

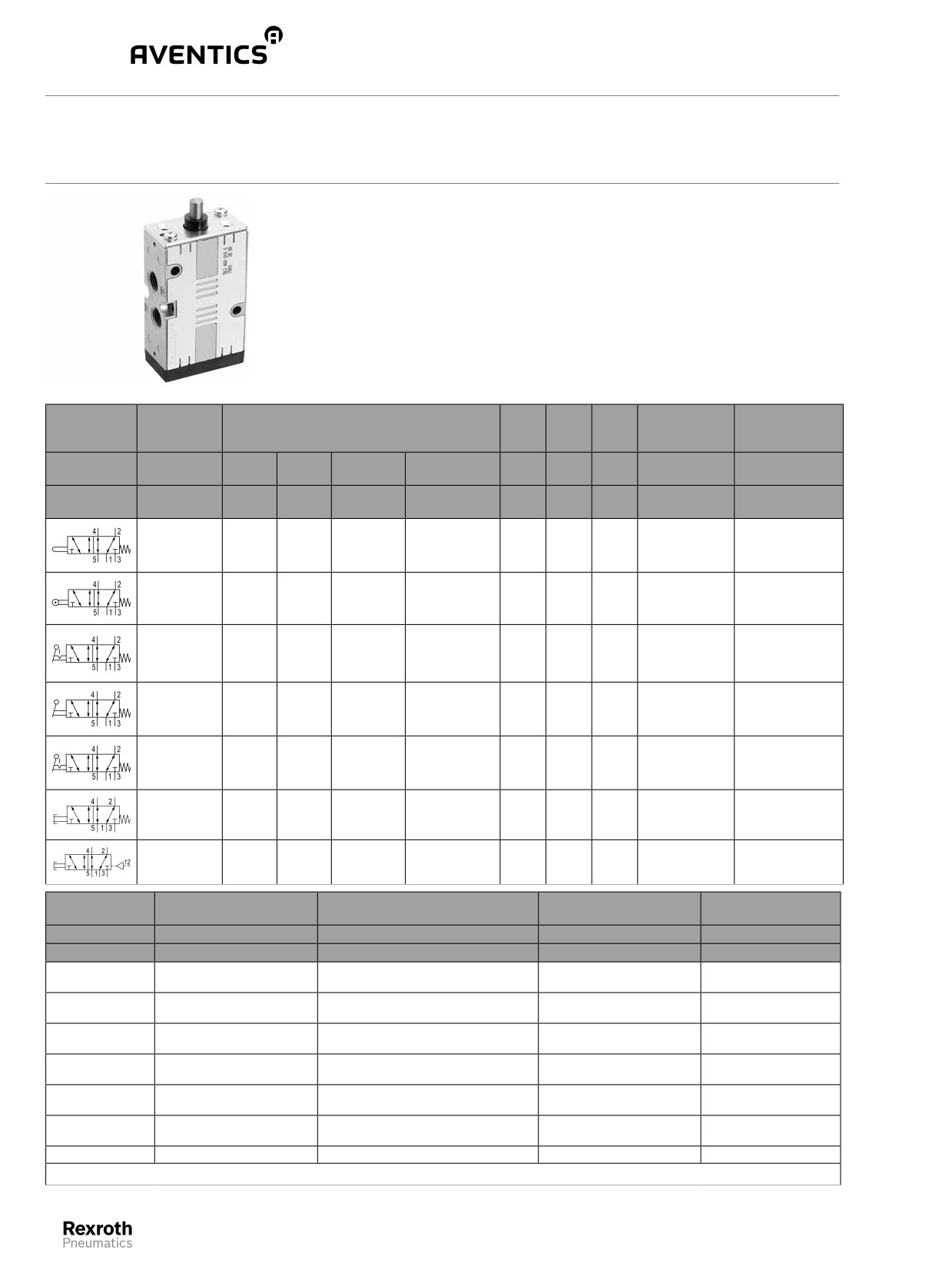

Клапанные системы ► с механическим управлением

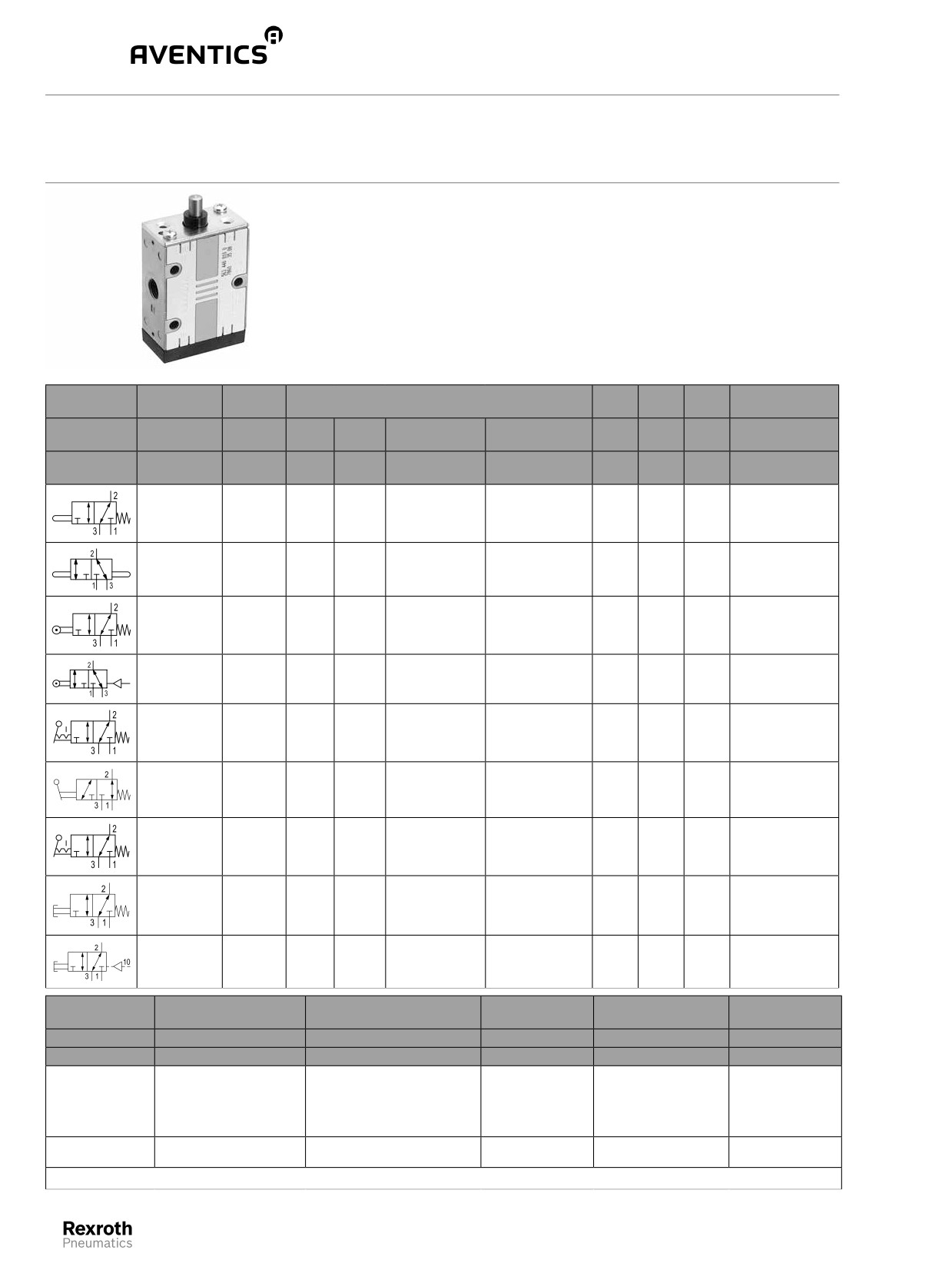

5/2-пневмораспределитель, Cерия CD07
► Qn= 1200 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/4 ► Подходит для ATEX
Конструкция
золотниковый клапан, без перекрытия
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Окружающаятемпература мин./макс.
-25°C / +80°C
Температура среды мин./макс.
-25°C / +80°C
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
согласно ISO 228-1
00134152
Нажимной-
Присоединениесжатого воздуха
Qn
Qn
Qn
Управляю-
Номер мате-
элемент
1 → 2
2 → 3
щее усилие
риала
Мин.
Вход
Выход
Сброс сж.
Соединение-
водуха
управления
[л/
[л/
[л/
[Н]
мин]
мин]
мин]
Толкатель
G 1/4
G 1/4
G 1/4
-
1200
1200
1200
70
5634600100
Контактный
G 1/4
G 1/4
G 1/4
-
1200
1200
1200
40
5634610100
ролик
Рукоятка,
фиксирующа-
G 1/4
G 1/4
G 1/4
-
1200
1200
1200
20
5634630100
яся, не фикси-
рующаяся
Рукоятка
G 1/4
G 1/4
G 1/4
-
1200
1200
1200
15
5634640100
Вращающий-
ся рычаг, фик-
G 1/4
G 1/4
G 1/4
-
1200
1200
1200
15
5634650100
сирующийся
Головка
G 1/4
G 1/4
G 1/4
-
1200
1200
1200
70
5634660100
Головка
G 1/4
G 1/4
G 1/4
G 1/8
1200
1200
1200
80
5634669200
Номер мате-
Давлениеуправления
Материал: Корпус
Материал: Нажимной
Вес
риала
мин./макс.
элемент
[бар]
[кг]
Цинковое литье под давлением; Полиа-
5634600100
-
Нержавеющая сталь
0,54
мид, армированный стекловолокном
Цинковое литье под давлением; Полиа-
5634610100
-
Нержавеющая сталь
0,59
мид, армированный стекловолокном
Цинковое литье под давлением; Полиа-
5634630100
-
Полиоксиметилен
0,62
мид, армированный стекловолокном
Цинковое литье под давлением; Полиа-
5634640100
-
Полиоксиметилен
0,59
мид, армированный стекловолокном
Цинковое литье под давлением; Полиа-
5634650100
-
Полиоксиметилен
0,64
мид, армированный стекловолокном
Цинковое литье под давлением; Полиа-
5634660100
-
Полиоксиметилен
0,54
мид, армированный стекловолокном
5634669200
5 / 10
Цинковое литье под давлением
Полиоксиметилен
0,54
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
255

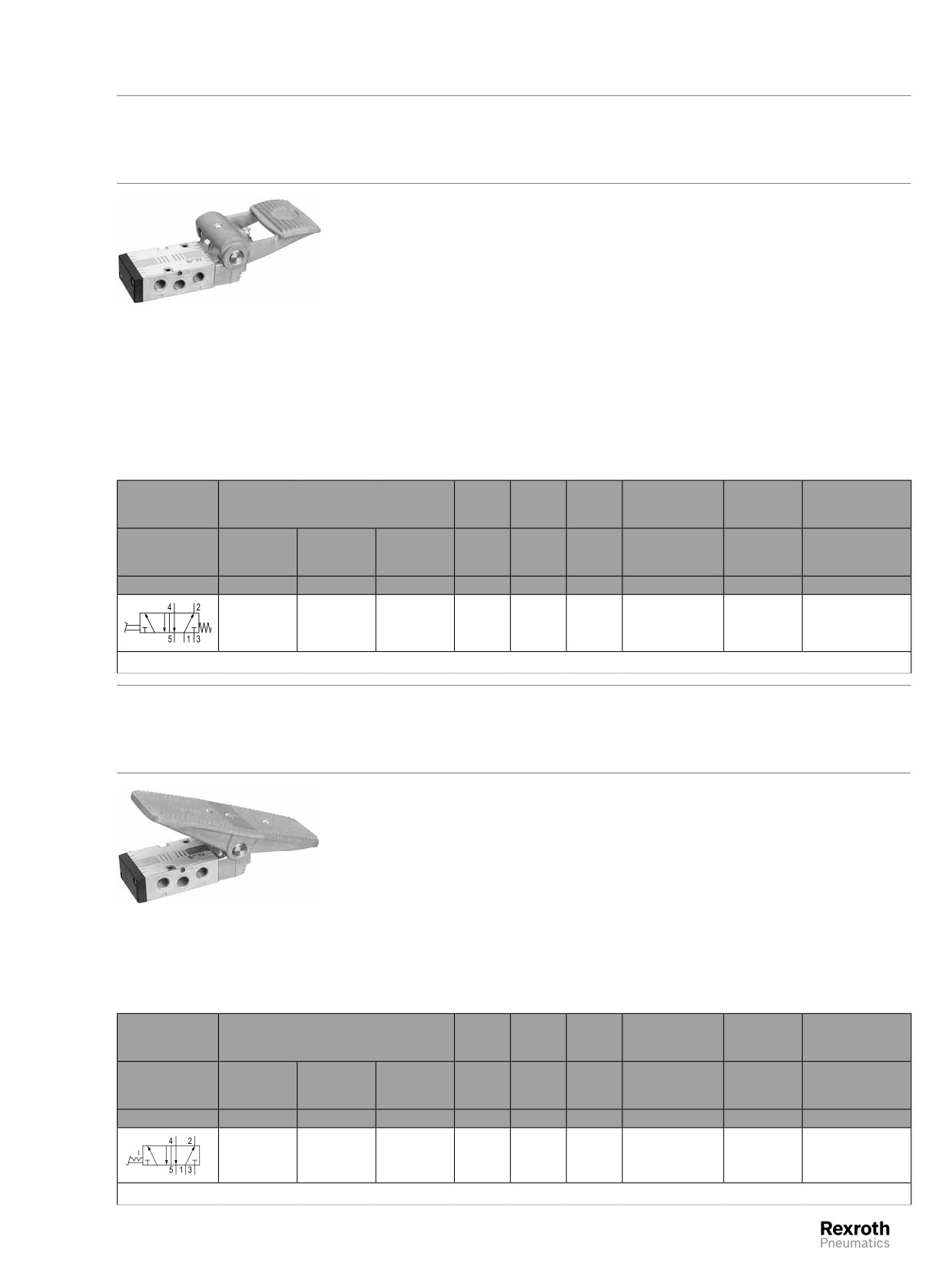

Клапанные системы ► с механическим управлением
5/2-пневмораспределитель, Cерия CD07
► Qn= 1200 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/4 ► Подходит для ATEX
Конструкция
золотниковый клапан, без перекрытия
Нажимнойэлемент
Педаль
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Окружающаятемпература мин./макс.
-25°C / +80°C
Температура среды мин./макс.
-25°C / +80°C
00134154
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
согласно ISO 228-1
Материалы:
Корпус
Цинковое литье под давлением; Полиамид,
армированный стекловолокном
Уплотнения
Акрилонитрил-бутадиен-каучук
Нажимнойэлемент
Алюминий
Присоединениесжатого воздуха
Qn
Qn
Qn
Управляющее
Вес
Номер мате-
1 → 2
2 → 3
усилие
риала
Мин.
Вход
Выход
Сброс
сж.воз
духа
[л/мин]
[л/мин]
[л/мин]
[Н]
[кг]
G 1/4
G 1/4
G 1/4
1200
1200
1200
40
0,76
5634670100
Номинальный расход Qn при 6 бар и Δp = 1 бар
5/2-пневмораспределитель, Cерия CD07
► Qn= 1200 l/min ► Трубное присоединение ► подвод сжатого воздуха: G 1/4 ► Подходит для ATEX
Конструкция
золотниковый клапан, без перекрытия
с нулевым перекрытием
Нажимнойэлемент
Педаль, фиксирующаяся
Принцип уплотнения
с уплотнениями из эластичных материалов
Рабочее давление мин./макс.
-0,95 bar / 10 bar
Окружающаятемпература мин./макс.
-25°C / +80°C
Температура среды мин./макс.
-25°C / +80°C
00134155
Рабочая среда
Сжатый воздух
Макс. величина частиц
50 µm
Содержание масла в сжатом воздухе
0 mg/m³ - 1 mg/m³
Присоединениесжатого воздуха
согласно ISO 228-1
Присоединениесжатого воздуха
Qn
Qn
Qn
Управляющее
Вес
Номер мате-
1 → 2
2 → 3
усилие
риала
Мин.
Вход
Выход
Сброс
сж.воз
духа
[л/мин]
[л/мин]
[л/мин]
[Н]
[кг]
G 1/4
G 1/4
G 1/4
1200
1200
1200
40
1,56
5634695100
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
256
Клапанные системы ► Дроссели с обратным клапаном
Cерия CC01

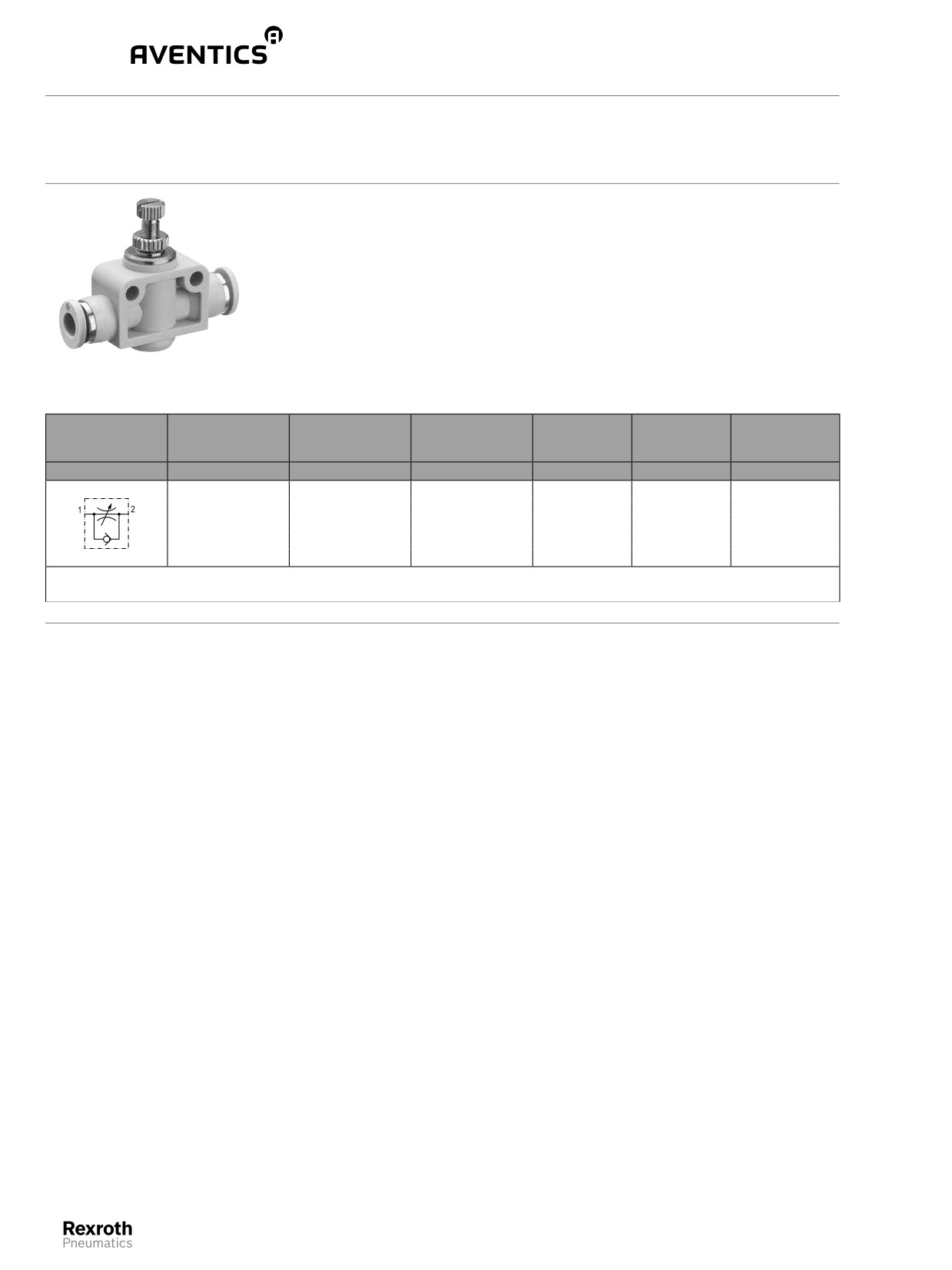

► Qn = 60 - 875 l/min ► Направление дросселирования: 1 → 2 ► Быстроразьемное соединение -
Быстроразьемное соединение
Рабочее давление мин./макс.
0,5 bar / 10 bar
Окружающаятемпература мин./макс.
+0°C / +60°C
Температура среды мин./макс.
+0°C / +60°C
Рабочая среда
Сжатый воздух
00117377
Присоединение 1
Присоединение 2
Qn
Вес
Поставляе-
Номер мате-
1 → 2
мое количе-
риала
ство
[л/мин]
[кг]
[Шт.]
Ø 4
Ø 4
60
0,013
5
R412005454
Ø 6
Ø 6
135
0,028
5
R412005455
Ø 8
Ø 8
200
0,041
5
R412005456
Ø 10
Ø 10
550
0,069
2
R412005457
Ø 12
Ø 12
875
0,114
2
R412005458
Корпус: Полибутилетерефталат
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
257

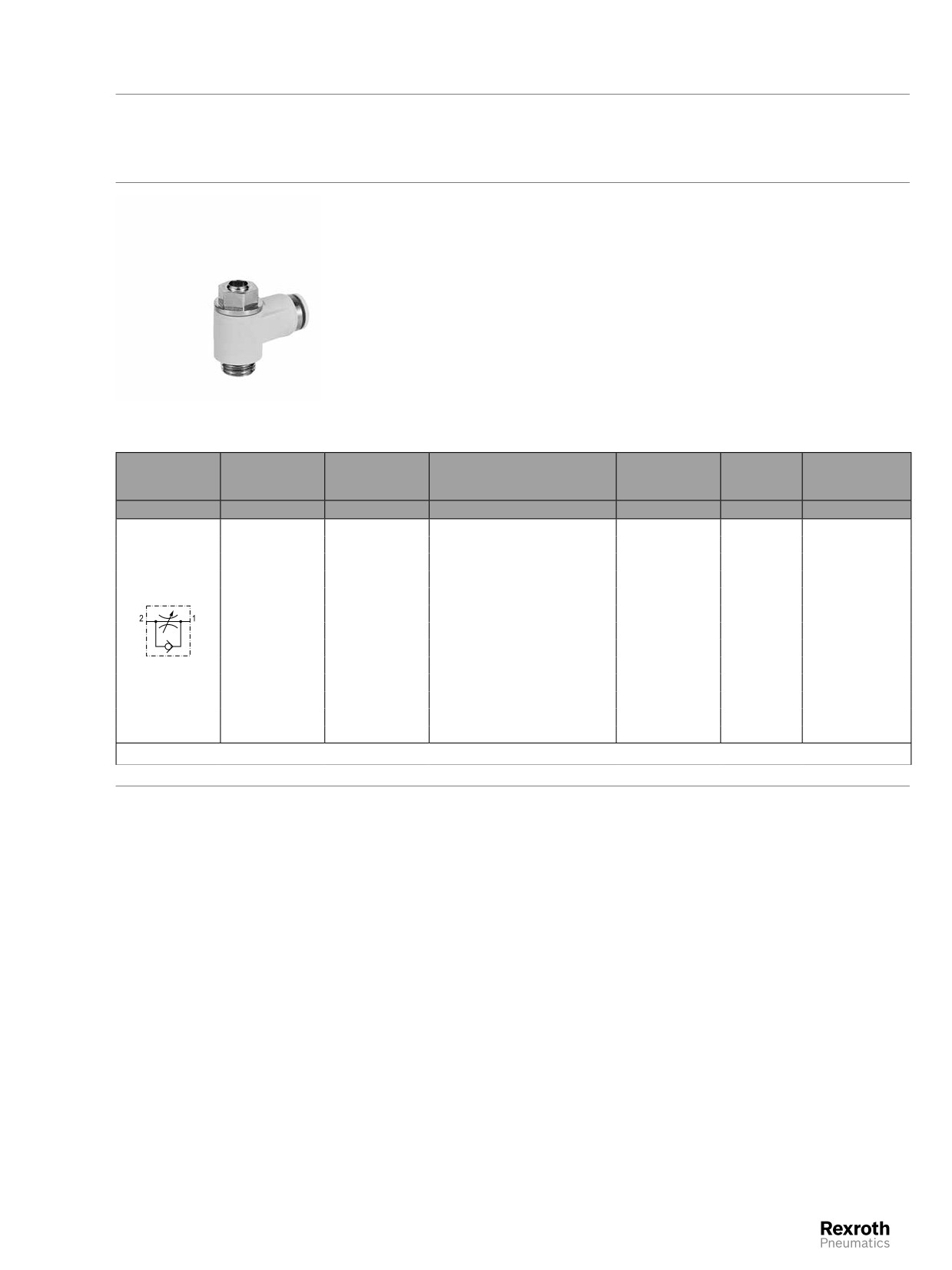

Клапанные системы ► Дроссели с обратным клапаном
Дроссель с обратным клапаном, Cерия CC04

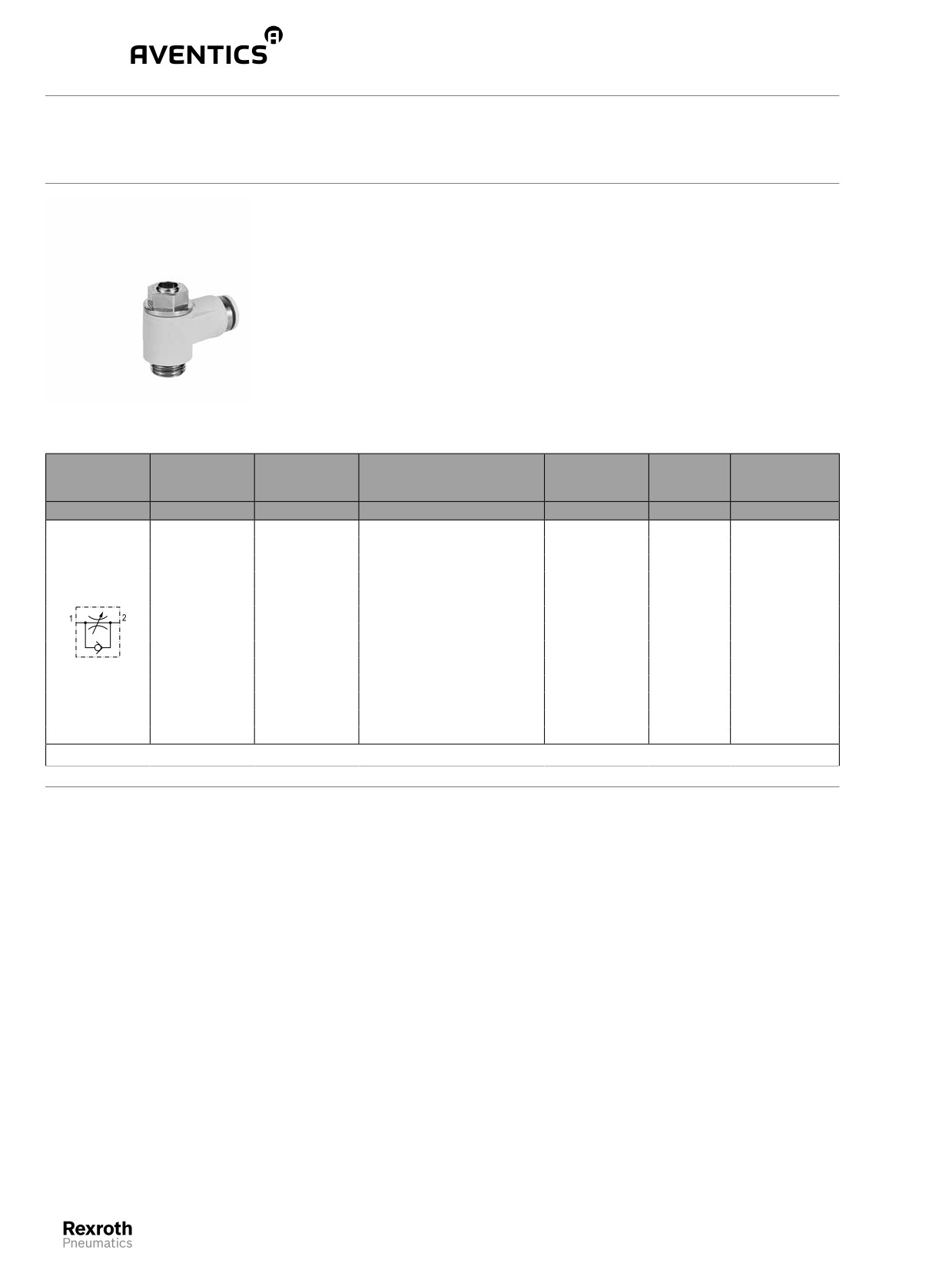

► Qn = 70 - 1850 l/min ► Направление дросселирования: 2 → 1 ► Дросселирование по выхлопу
► Быстроразьемное соединение - Наружная резьба
Рабочее давление мин./макс.
0,5 bar / 10 bar
Окружающаятемпература мин./макс.
+0°C / +60°C
Температура среды мин./макс.
+0°C / +60°C
Рабочая среда
Сжатый воздух
16400
Присоедине-
Присоедине-
Дросселирующее отвер-
Qn
Вес
Номер мате-
ние 1
ние 2
стие
2 → 1
риала
Ø
[мм]
[л/мин]
[кг]
Ø 4
M5
2
70
0,005
R412010564
Ø 6
M5
2
110
0,005
R412010565
Ø 4
G 1/8
3,5
150
0,017
R412010568
Ø 6
G 1/8
3,5
390
0,018
R412010569
Ø 8
G 1/8
3,5
470
0,019
R412010570
Ø 6
G 1/4
4,5
390
0,035
R412010571
Ø 8
G 1/4
4,5
490
0,036
R412010572
Ø 10
G 1/4
4,5
520
0,039
R412010573
Ø 8
G 3/8
6,6
860
0,035
R412010574
Ø 10
G 3/8
6,6
900
0,036
R412010575
Ø 12
G 3/8
6,6
960
0,039
R412010576
Ø 10
G 1/2
6,6
1530
0,045
R412010577
Ø 12
G 1/2
6,6
1850
0,049
R412010578
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
258
Клапанные системы ► Дроссели с обратным клапаном
Дроссель с обратным клапаном, Cерия CC04
► Qn = 70 - 1950 l/min ► Направление дросселирования: 1 → 2 ► Дросселирование по входу
► Быстроразьемное соединение - Наружная резьба
Рабочее давление мин./макс.
0,5 bar / 10 bar
Окружающаятемпература мин./макс.
+0°C / +60°C
Температура среды мин./макс.
+0°C / +60°C
Рабочая среда
Сжатый воздух
16400
Присоедине-
Присоедине-
Дросселирующее отвер-
Qn
Вес
Номер мате-
ние 1
ние 2
стие
1 → 2
риала
Ø
[мм]
[л/мин]
[кг]
Ø 4
M5
2
70
0,005
R412010581
Ø 6
M5
2
110
0,005
R412010582
Ø 4
G 1/8
3,5
150
0,017
R412010585
Ø 6
G 1/8
3,5
390
0,018
R412010586
Ø 8
G 1/8
3,5
470
0,019
R412010587
Ø 6
G 1/4
4,5
390
0,035
R412010588
Ø 8
G 1/4
4,5
490
0,036
R412010589
Ø 10
G 1/4
4,5
520
0,039
R412010590
Ø 8
G 3/8
6,6
870
0,035
R412010591
Ø 10
G 3/8
6,6
1130
0,036
R412010592
Ø 12
G 3/8
6,6
1210
0,039
R412010593
Ø 10
G 1/2
6,6
1670
0,045
R412010594
Ø 12
G 1/2
6,6
1950
0,049
R412010595
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
259
Клапанные системы ► Обратные клапаны

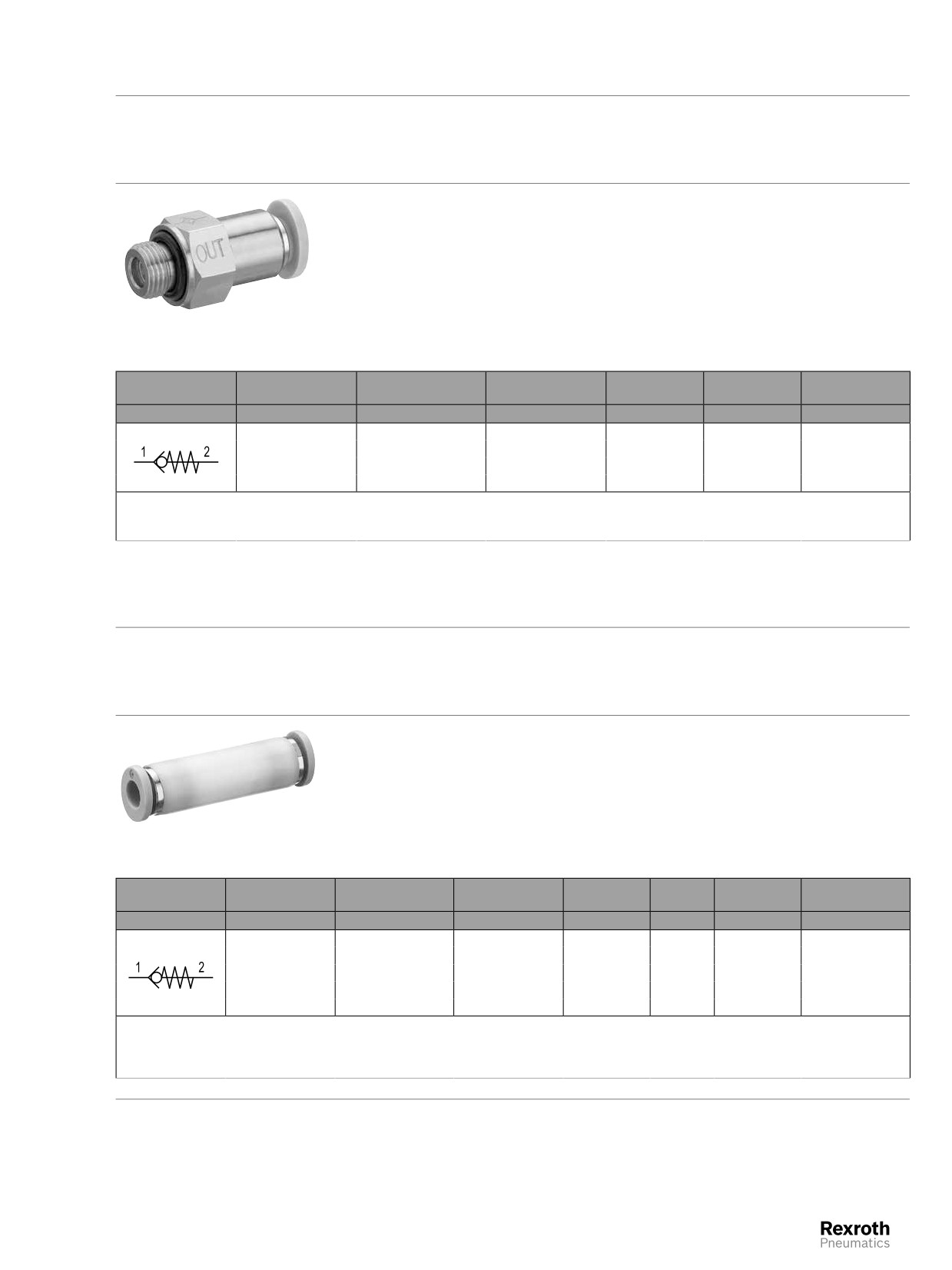

Обратный клапан, Cерия QR1-ANR
► Qn = 280 - 900 l/min ► Быстроразьемное соединение - Наружная резьба
Конструкция
Клапан
Рабочее давление мин./макс.
0,8 bar / 10 bar
Окружающаятемпература мин./макс.
+0°C / +60°C
Температура среды мин./макс.
+0°C / +60°C
Рабочая среда
Сжатый воздух
00117393
Присоедине-
Присоединение 2
Qn
Вес
Единицапо-
Номер мате-
ние 1
1 → 2
ставки
риала
[л/мин]
[кг]
[Шт.]
Ø 4
G 1/8
280
0,01
R412005565
Ø 6
G 1/8
600
0,013
R412005566
5
Ø 6
G 1/4
600
0,02
R412005568
Ø 8
G 1/4
900
0,021
R412005569
Корпус: Латунь, никелированная
Прокладка: Акрилонитрил-бутадиен-каучук
Номинальный расход Qn при 6 бар и Δp = 1 бар
Обратный клапан, QR1-SKR
► Qn = 280 - 2000 l/min ► Быстроразьемное соединение - Быстроразьемное соединение
Конструкция
Клапан
Рабочее давление мин./макс.
0,8 bar / 10 bar
Окружающаятемпература мин./макс.
+0°C / +60°C
Температура среды мин./макс.
+0°C / +60°C
Рабочая среда
00117394
Присоедине-
Присоедине-
Qn
Вес
Прим.
Единицапо-
Номер мате-
ние 1
ние 2
1 → 2
ставки
риала
[л/мин]
[кг]
[Шт.]
Ø 4
Ø 4
280
0,006
1)
5
R412005573
Ø 6
Ø 6
600
0,009
1)
5
R412005574
Ø 8
Ø 8
1800
0,014
1)
5
R412005575
Ø 10
Ø 10
1800
0,018
2)
2
R412005576
Ø 12
Ø 12
2000
0,033
2)
2
R412005577
1) Корпус: Полибутилетерефталат
2) Корпус: Алюминий
Прокладка: Акрилонитрил-бутадиен-каучук
Номинальный расход Qn при 6 бар и Δp = 1 бар
Номера материалов, выделенные полужирным шрифтом, имеются на центральном складе в Германии.
Для более подробной информации см. «корзину для покупок» в онлайн-каталог
AVENTICS Smart Products 2015 © AVENTICS S.a.r.l., Оставляем за собой право на внесение изменений
содержание .. 14 15 16 17 ..
