Швейная машина Necchi 4323 А. Инструкция по эксплуатации - часть 4





 Обслуживание и устранение неполадок





Обслуживание
▲ Внимание!
Во избежание удара током отсоедините шнур питания машины от электрической розетки.


<♦ Очистка поверхности машины

Если корпус машины сильно загрязнен, слегка смочите тканевую салфетку мягким моющим средством, отожмите ее и протрите поверхность машины. После этого протрите поверхность сухой тканью.

Не используйте органические растворители и моющие средства.

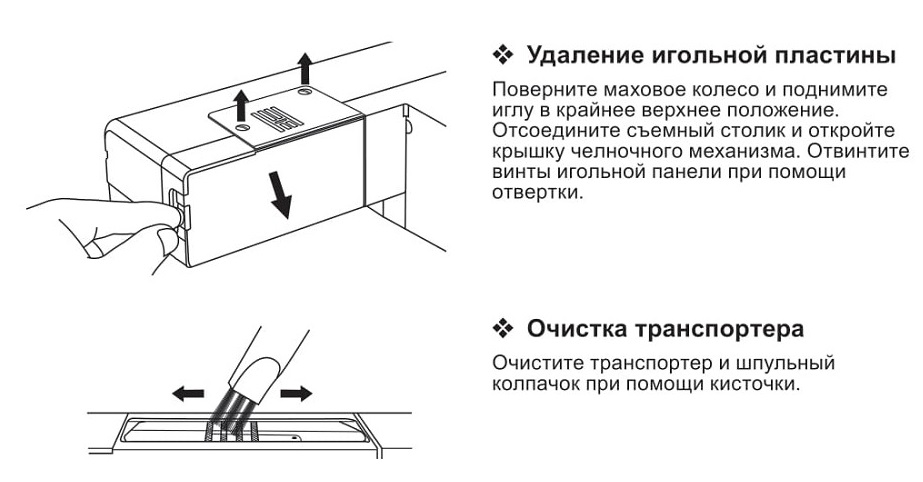

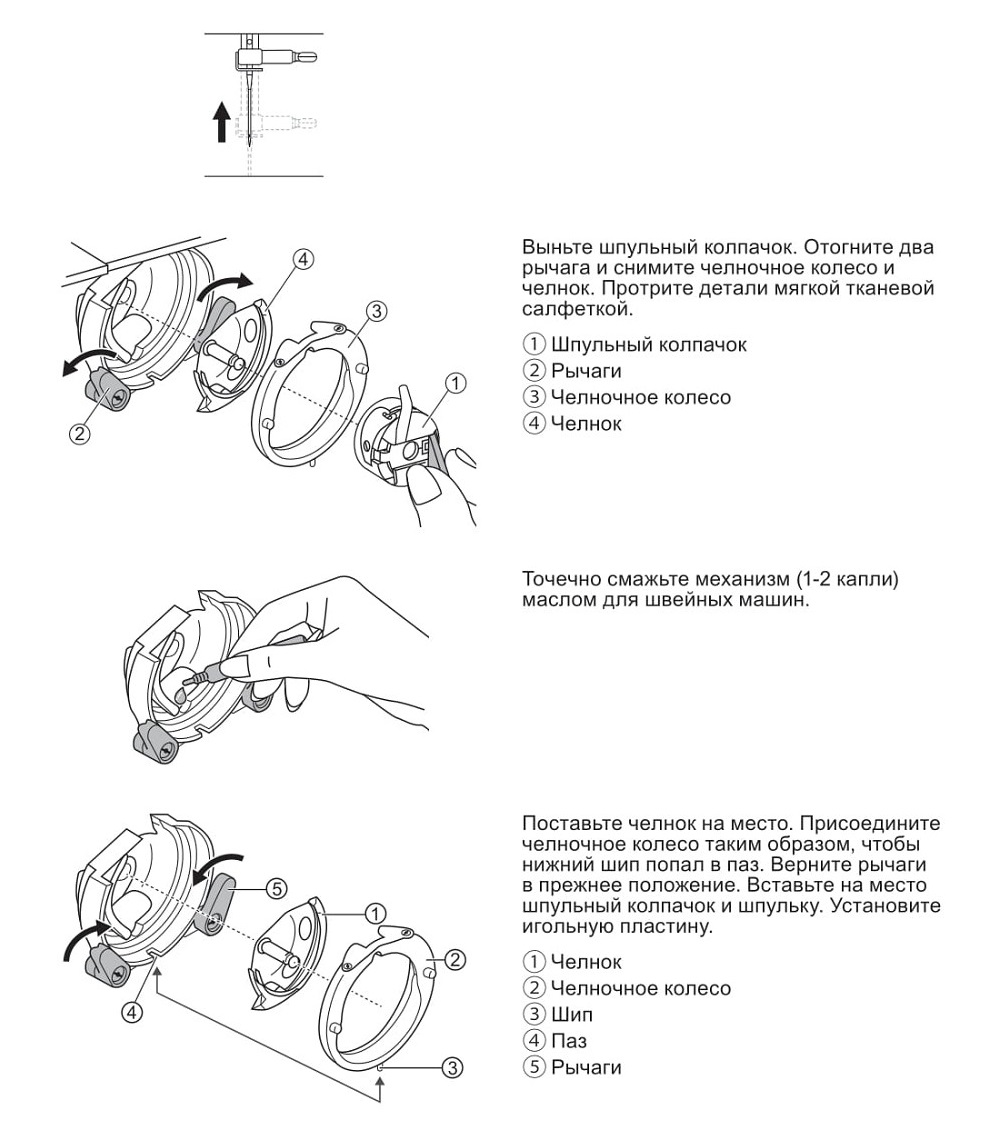

❖ Очистка и смазка челнока

Регулярно удаляйте ворс и волокна ткани. При снятии и установке шпульки игла должна быть поднята в крайнее верхнее положение.



Устранение неполадок


Прежде чем обращаться за помощью, ознакомьтесь с приведенной ниже инструкцией. Если проблему не удалось решить, обратитесь к продавцу или в ближайший сервисный центр.





Проблема

Причина

Устранение

Стр



1. Машина неправильно заправлена.

1. Заново заправьте верхнюю нить.

11



2. Очень сильное натяжение верхней нити.

2. Ослабьте натяжение верхней нити.

18

Обрыв

верхней

3. Нить слишком толстая для иглы.

3. Установите иглу большего диаметра.

16

нити

4. Неправильно вставлена игла.

4. Правильно вставьте иглу (плоской стороной назад).

15



5. Нить обмоталась вокруг держателя катушки.

5. Снимите катушку и

намотайте нить на катушку.

11



6. Повреждена игла.

6. Замените иглу на новую.

15

Обрыв

нижней

1. Шпульный колпачок установлен неправильно.

1. Достаньте и снова установите шпульный колпачок, протяните нижнюю нить.

10

нити

2. Шпулька установлена неправильно в колпачок.

2. Проверьте правильность установки шпульки и колпачка.

10



1. Неправильно вставлена игла.

1. Правильно вставьте иглу плоской стороной назад.

15



2. Игла повреждена.

2. Вставьте новую иглу.

15

Пропуск

стежков

3. Несоответствующий размер иглы.

3. Установите иглу,

соответствующую нити.

16

4. Лапка установлена неправильно.

4. Проверьте и установите лапку правильно.

17



5. Машина неправильно заправлена.

5. Заново заправьте верхнюю нить.

11



1. Игла повреждена.

1. Insert a new needle.

15



2. Игла неправильно вставлена.

2. Правильно вставьте иглу плоской стороной назад.

15



3. Размер иглы не

соответствует типу ткани.

3. Установите иглу,

соответствующую типу ткани.

16

Поломка

4. Установлена неправильная прижимная лапка.

4. Установите правильную лапку.

-

иглы

5. Прижимной винт не затянут.

5. Затяните винт при помощи отвертки.

15



6. Лапка не соответствует виду строчки.

6. Установите лапку, соответствующую виду строчки.

-



7. Слишком сильное натяжение верхней нити.

7. Ослабьте натяжение нити.

18







Проблема

Причина

Устранение Стр

Стежки

недостаточно

плотные

1. Машина неверно заправлена.

1. Заново заправьте машину.

11

2. Шпулька неправильно установлена в колпачок.

2. Установите шпульку правильно.

8

3. Неверное сочетание иглы/ ткани/ нити.

3. Размер иглы должен

соответствовать нити и ткани.

16

4. Неправильное натяжение нити.

4. Откорректируйте натяжение нити.

18

Швы

стягиваются

или

собираются

1. Игла слишком толстая для данного типа ткани.

1. Установите иглу правильного размера.

16

2. Длина стежка выбрана неправильно.

2. Измените длину стежка.

22

3. Очень сильное натяжение нити.

3. Ослабьте натяжение нити.

18

Швы

стягиваются

1. Натяжение верхней нити слишком сильное.

1. Ослабьте натяжение нити.

18

2. Верхняя нить заправлена неправильно.

2. Заново заправьте машину.

11

3. Игла слишком толстая для ткани.

3. Установите иглу,

соответствующую типу ткани.

16

4. Длина стежка слишком велика для данного типа ткани.

4. Уменьшите длину стежка.

22

5. Слишком тонкая ткань.

5. Используйте

стабилизирующий материал.

26

Неровный

шов

1. Прижимная лапка не соответствует виду строчки.

1. Установите правильную лапку.

-

2. Натяжение верхней нити слишком сильное.

2. Ослабьте натяжение нити.

18

Нить

застревает

1. Нить попала в челнок.

Снимите игольную пластину и шпульный колпачок, поверните маховое колесо вперед и назад, удалите остатки ткани.

48

2. Транспортер засорен волокнами ткани.

Машина

работает

слишком

шумно

1. В челночном механизме скопились ворс, пыль или масло.

1. Очистите челнок и транспортер.

48

2. Игла повреждена.

2. Вставьте новую иглу.

15

3. Нить попала в челнок.

Снимите игольную пластину и шпульный колпачок, поверните маховое колесо вперед и назад, удалите остатки ткани.

48

4. Транспортер засорен волокнами ткани.

Неровные

стежки,

неровная

подача

ткани

1. Плохое качество нити.

1. Используйте более качественную нить.

16

2. Шпулька неправильно установлена в колпачок.

2. Установите шпульку правильно.

8

3. Ткань тянут во время шитья.

3. Не тяните ткань во время шитья. Машина продвигает ткань автоматически.

-







Проблема

Причина

Устранение

Стр

Машина не работает

1. Машина не работает.

1. Включите машину.

4

2. Рычаг подъема прижимной лапки поднят.

2. Опустите рычаг.

7

3. Шнур питания не

присоединен к розетке.

3. Подключите шнур питания.

4


При утилизации электроприборов не выбрасывайте их в обычный бак для мусора, используйте специальные контейнеры для раздельного сбора отходов.

Для получения дополнительной информации по утилизации обратитесь в местные органы власти.

В случае, если электроприбор выброшен на открытый полигон или мусорную свалку, вредные продукты разложения могут проникнуть в грунтовые воды и попасть в пищевую цепочку, что отрицательно скажется на здоровье окружающих.

При замене старой машины на новую продавец обязан принять и правильно утилизировать вашу старую машину, как минимум, бесплатно



Изделие

Швейная машина

Торговая марка

NECCHI

Модель

4323А

Изготовитель

Некки Интернэшнл Пте.Лтд, 8 Кросс Стрит , #24-03/04, ПиДаблЮСи Билдинг, Сингапур (048424)

Производитель

Дзенг Ксинг Индастриал Ко., ЛТД, 28 ВСИП II -А, Стрит 28, Сингапур II -А Индастриал Парк, Винх Тан Коммуне, Тан Уен Дистрикт, Бинх Дуонг Провинс, Вьетнам

Страна происхождения

Вьетнам

Напряжение питания, мощность

230V/50HZ, 70Вт

Класс электробезопасности

2 класс электробезопасности бытовых приборов





Срок службы

7 лет

Дата производства

Серийный номер составлен из 11 символов.

1-                 ый       символ - буква от А - D: А (Январь, Февраль, Март),

В (Апрель, Май, Июнь), С (Июль, Август Сентябрь), D (Октябрь, Ноябрь, Декабрь)

2-                 ой        и 3-ий символ - год производства.

Например: А19- производился между Январем и Мартом 2019-го года. D20 - производился между Октябрем и Декабрем 2020-го года.

С 4-ого по 11-ый: серийный номер машины.

Что делать в случае поломки

Пожалуйста, прекратите использование продукции и обратитесь в сервисный центр

По окончании срока эксплуатации

Данное оборудование необходимо подвергнуть безопасной утилизации согласно законодательству. При возникновении вопросов обратитесь к продавцу, у которого вы покупали машину

Представительство по ремонту и претензиям

ООО "Швеймастер", Россия, г.Москва, ул. Адмирала Лазарева, д.35, пом.З, т. (499) 793-25-54

Импортер

Указан на упаковке

При возникновении вопросов обратитесь к продавцу, у которого вы покупали машину







Условия гарантии:

1. Срок гарантии: 2 года со дня покупки изделия.

2. Гарантия распространяется на изделие (швейную машину, оверлок) при предъявлении заполненного гарантийного талона и чека магазина.

3. Гарантия распространяется на изделие, используемое согласно инструкции, для личных и бытовых нужд.

4. Гарантия автоматически продлевается на срок нахождения изделия в ремонте.

5. Гарантийные обязательства подразумевают бесплатную замену неисправных частей изделия и выполнение бесплатных ремонтных работ (регулировок).

6. Срок гарантии на запасные части не превышает срока гарантии на изделие в целом.

7. Доставка изделия в сервисный центр осуществляется клиентом.

8. Гарантия не распространяется на изделия, используемые в производственных целях, предпринимательской деятельности, в учебно-производственном процессе.

9. Гарантия не распространяется на лампы освещения, приводные ремни, иглы, лапки, шпульки, игольные пластины, держатели катушек, шпульные отсеки, челноки, ножи и петлители оверлока.

10. Гарантия не распространяется на наладку, настройку и техническое обслуживание (чистка, смазка), проводимые в течении гарантийного срока.

11. Гарантия не распространяется на изделия, вышедшие из строя в результате: неправильной эксплуатации, попадания внутрь конструкции посторонних предметов, ремонта неуполномоченными лицами, несоответствия питающих электросетей.



ГАРАНТИЙНЫЙ ТАЛОН

Наименование изделия (модель):

Серийный номер: Дата продажи: Подпись продавца: Штамп магазина:

Адрес, телефон сервисного центра (заполняется торгующей организацией):

Представительство по претензиям и ремонту:

ООО «Швеймастер», Москва, ул. Адмирала Лазарева, д.35,

тел.: 8(499)793-2545(54), 8(495)221-1204

Изделие проверено, претензий к внешнему виду и комплектации нет. С условиями гарантии ознакомлен.

Подпись покупателя:

Таблица гарантийных ремонтов

Дата

Характер

неисправностей

Содержание

ремонта

Подпись мастера, дата

Изделие получено. Претензий не имею. Подпись клиента. Дата.
