Wittenstein Планетарные редукторы с малым угловым люфтом. Угловой серворедуктор. Каталог продукции (2013-2014 год) - часть 1

Планетарные редукторы с малым угловым люфтом

(высокотехнологичная серия)

TP

+

и



TP

+

 HIGH TORQUE

Компактная точность

Компактные мощные редукторы

с выходным фланцем. Стандартное

исполнение оптимально подходит

для высокой точности позициониро

-

вания и высокодинамичного циклич

-

ного режима эксплуатации.

Серия TP

+

 HIGH TORQUE отлично

подходит для высокоточного при

-

менения, где требуется высокая

жесткость при кручении.

RP

+

Новый высокопроизводительный

планетарный редуктор

Серия RP

+

 устанавливает стандарты

в удельной мощности, модульности

и простоте монтажа.

Жесткая конструкция редуктора

обеспечивает наивысшую точность

позиционирования.

alpheno

®

Совершенство в новом измерении

Ищите решение, которое соответ

-

ствует вашим потребностям? Ваши

требования — это вызов для нас.

Больше мощности в меньшем про

-

странстве!

alpheno

®

 — надежный путь к успеху.

Максимальная удельная мощность

А что же с крутящими моментами?

Несмотря на то, что уже предыдущее поколение

замечательно зарекомендовало себя в этом от

-

ношении, нам удалось увеличить моменты еще

почти  на  40%.  Расширять  пределы  возможно

-

го — вот что значит WITTENSTEIN alpha!

Произвольное положение установки

Независимо  от  положения  установки  ваш  ре

-

дуктор



всегда содержит одинаковое количество

масла/смазки.  Это  дает  возможность  обеспе

-

чить  гибкость  при  установке  редукторов,  по

-

скольку  их  можно  устанавливать  вертикально,

горизонтально,  с  направлением  привода  вверх

или вниз.

Простота установки на двигатель

Двигатель можно надежно и безошибочно устано

-

вить всего за одну рабочую операцию. Дополнительно

вы  получаете  запатентованную  компанией

WITTENSTEIN alpha установку двигателя с инте

-

грированной термической компенсацией длины.

Максимальная точность

позиционирования

На заказ доступна высокотехнологичная серия

планетарных  редукторов  с  угловым  люфтом,

который составляет менее одной угловой мину

-

ты. Это в значительной степени повышает точ

-

ность позиционирования в ходе использования.

Удельная мощность

22

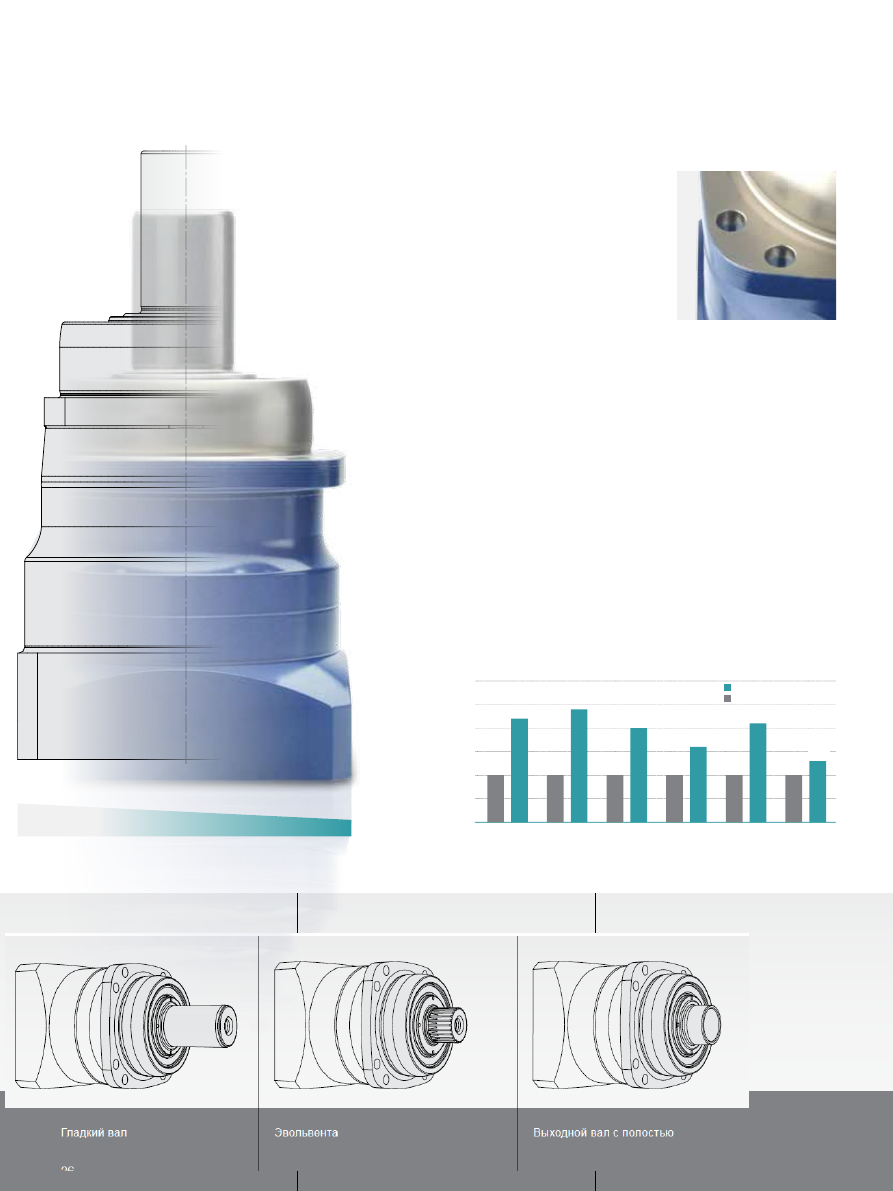

SP

+

 и SP

+

 HIGH SPEED

Классический универсальный

планетарный редуктор

Стандартное исполнение оптимально

подходит для высокой точности позициони

-

рования и высокодинамичного цикличного

режима эксплуатации.

Серия SP

+

 HIGH SPEED оптимально подхо

-

дит для максимальных скоростей в непре

-

рывном режиме эксплуатации.

Плавность хода благодаря косозубому

зацеплению

Наша высокотехнологичная серия планетарных

редукторов  «шепчет».  В  сравнении  с  редукто

-

рами  с  прямозубым  зацеплением  наши  редук

-

торы с косозубым зацеплением работают тише

на  6  дБ(А).  А  какие  преимущества  и  ценность

дают  вам  64  вместо  70  дБ,  вы  знаете  лучше

всего. И еще: вибрация больше не чувствуются;

плавность  хода  и  бесшумность  работы  наших

редукторов приятно удивят вас.

Срок службы по мировым стандартам

Уплотнительные кольца для высокотехнологич

-

ной  серии  планетарных  редукторов  являются

нашей  эксклюзивной  разработкой.  Материал

и геометрия подобраны оптимально. Итого: срок

службы соответствует мировым стандартам.

23

alpheno

®

alpheno

®

Серия

alpheno

®

Характеристика

+

++

+++

Точность позиционирования

Жесткость

Плавный ход

Диапазон частоты вращения

Удельная мощность
Макс. осевые /

радиальные усилия

Совершенство в новом измерении

24

Качество & надежность

Качество – это наша жизненная
философия. Система управления
качеством, охватывающая все
области нашей деятельности, вместе
с современнейшими методами
измерений и контроля гарантируют
наше качество. Проводимый нами
100% заключительный контроль
гарантирует качество и надежность
Вашего alpheno

®

.

al

 [pha]

+



pheno

 [menal]

=



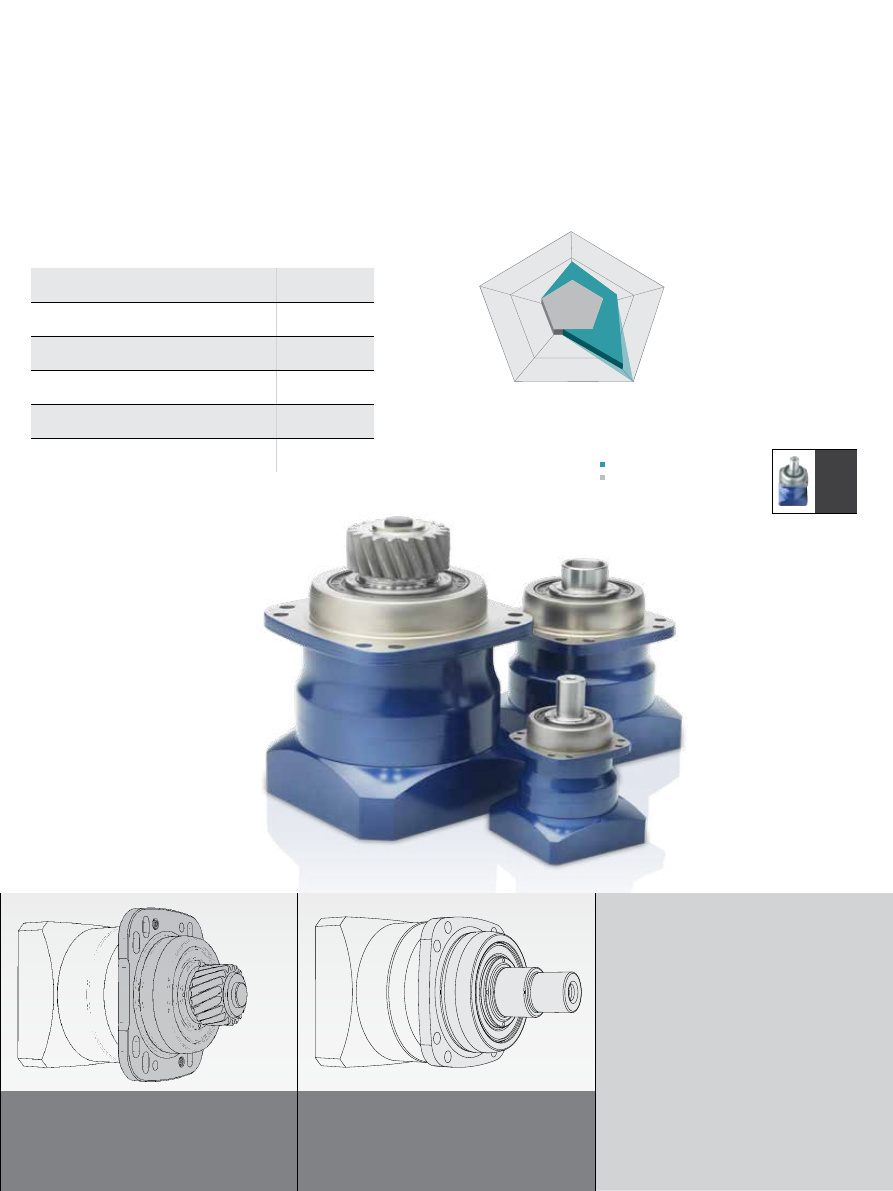

alpheno

®

Нет предела совершенству

Благодаря  alpheno

®

  мощность  планетарного  редуктора

достигает  новых  измерений.  В  то  время  как  другие
предприятия  ещё  занимаются  такими  вопросами,
как  точность  и  снижение  уровня  шума,  компания
WITTENSTEIN  alpha    идёт  на  шаг  впереди.  Уже  на
протяжении  нескольких  лет  alpheno

®

  используется  в

таких  областях,  к  которым  выдвигаются  повышенные
индивидуальные  требования,  выходящие  за  пределы
возможностей  продуктов  стандартного  ассортимента.  По
сравнению  с  SP

+

,  удельную  мощность  alpheno

®

  удалось

повысить  на  140%    –  это  превосходит  все  современные
стандартные решения, предлагаемые на рынке.

SP

+

alpheno

®

alpheno

®

 010

SP

+

 060

020
075

040
140

050
180

030
100

050
210

2,2

1,0

1,0

1,0

1,0

1,0

1,0

2,4

2,0

1,6

2,1

1,3

alpheno

®

Промышленный стандарт SP

+



Несопоставимая

мощность

Продукты WITTENSTEIN alpha устанавливают

стандарты

alpheno

®

  обеспечивает  более

высокую передачу мощности.
Зацепление,  используемое  в
серийной  промышленности,
ограничивает  передаваемый
крутящий  момент  редуктора.

alpheno

®

  удалось  преодолеть

эту преграду.

Благодаря

новой

конструкции

технически

усовершенствованные  модификации  нашего  alpheno

®

  и

увеличенная в связи с этим мощность теперь могут найти
свое применение в соответствии с Вашими целями.

alpheno

®

 убеждает своей высокой удельной

мощностью

Мы предлагаем Вам повышенную мощность на меньшей
площади:
· если привод должен быть еще компактнее;
· если Вашим механизмам требуется большая мощность;
· если требуются специфические системные решения.

Удельная мощность по

промышленному стандарту

 и

alpheno

®

alpheno

®

300 %

200 %

100 %

alpheno

®

Индустриальный стандарт

Макс. момент ускорения

[Nm]

Общая длина

[mm]



Угловой люфт

[arcmin]



Жёсткость при кручении

[Nm/arcmin]



Осевое усилие

[N]

Vergleich der technischen Daten bei

Industriestandard

und

alpheno

®

В соответствии с требованиями заказчика

Технические характеристики

Вы ищете решение, которое полностью совпадало
бы  с  Вашими  требованиями?  Вместе  с  Вами
мы  разработаем  индивидуальное  решение  и
обеспечим  оптимальную  конструкцию  Вашего
приводного механизма.

alpheno

®



в сравнении с

промышленными стандартами

Дополнительные возможности

Так  же  как  и  редуктор  серии
SP

+

,  alpheno

®

  предлагается  в

виде  модели  HIGH  SPEED  и  с
выходным  валом  с  полостью.
Вариант  с  оптимизированными
инерционными  характеристиками
гарантирует  наивысшую  степень
энергоэффективности.

В

сочетании  с  ситемой  рейка  &
шестерня  от  WITTENSTEIN  al

-

pha, alpheno

®

 представляет собой

непревзойденное  решение  для
приводов  в  области  линейных
перемещений.

Вкл. шестерню на выходе

Угловой люфт [arcmin]

< 1

Передаточное число [ - ]

3 - 100

Макс. момент ускорения [Nm]

2800

Пиковый момент alpha [Nm]

3360

Макс. частота вращения на входе

[min

-1

]

6000

КПД [%]

97

27

1,0

1,0

1,0

1,0

2,1

2,0

2,3

2,8

TP

+

 050

RP

+

 040

TP

+

 110

RP

+

 050

TP

+

 300

RP

+

 060

TP

+

 500

RP

+

 080

* bezogen auf die Getriebebaugrößen

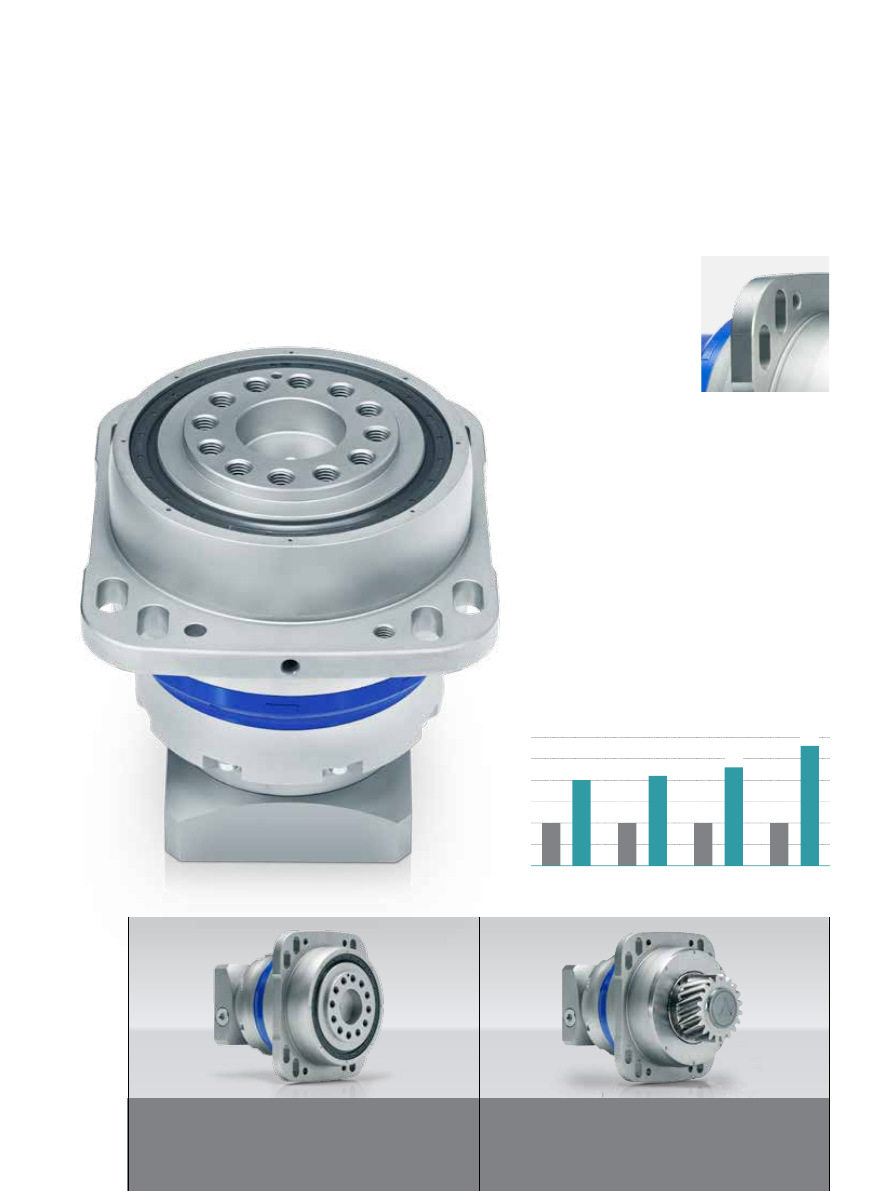

RP

+

 — новый высокопроизводительный планетарный редуктор

Новый стандарт для редукторов

с фланцем

Серия  редукторов  RP

+

объединяет  все  преиму

-

щества известных серий.

Особенности:

умень

-

шенный зазор, который

составляет  <  1  угловой

минуты,  повышенная

удельная мощность, лю

-

бое положение установ

-

ки, простая установка на двигатель, непревзой

-

денная  плавность  хода  благодаря  косозубому

зацеплению,  максимальная  точность  позици

-

онирования  и  срок  службы,  соответствующий

мировым стандартам.

Серия RP

+

 выглядит убедительно благо

-

даря максимальной удельной мощности



·

 если для привода необходима максимальная
мощность;



·

 если для Вас важны высококвалифицирован

-

ные консультационные услуги;



·

 если необходимо сделать систему еще более
компактной.

Сравнение удельной мощности

согласно

промышленному стандарту



и серии

RP

+



*

Устанавливает стандарты в удельной мощности, модульности и простоте монтажа.

Геометрия выходного фланца серии RP

+

 отлич

-

но сочетается с высокой удельной мощностью.

Высокопроизводительный планетарный редук

-

тор серии RP

+

 оптимизирован для применения

реечно-шестеренного привода.

* В зависимости от типоразмеров редукторов

28

RP

+

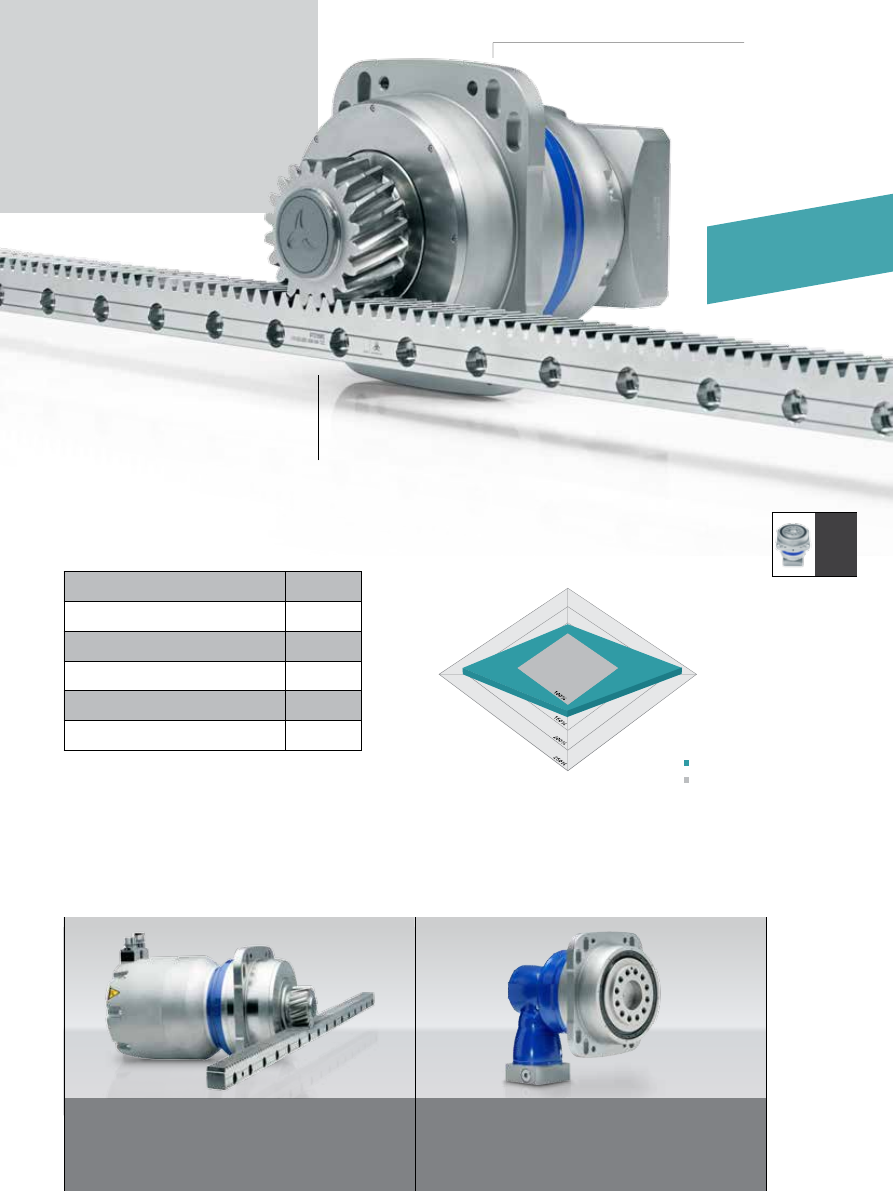

Рабочие характеристики серии RP

+

Рабочие характеристики в виде

линейной системы

Высокоэффективная



линейная система

Используется в тех случаях, когда

индивидуальные требования выходят

за пределы прежних возможностей.

В сравнении с промышленным стан

-

дартом значения в среднем выросли

на 150%.

Выполненные продольные

отверстия значительно уменьшают

затраты на сооружение и монтаж.

Специально разработанные для

редукторов шестерни позволяют

достичь передачи максимального

усилия подачи.

Характерным для серии является RPK

+

, сочетание гипоидной

забежной ступени и высокопроизводительного планетарного

редуктора RP

+

.

Серия RP

+

 также доступна в исполнении в виде актуатора RPM

+

.

Серия RPM

+

 объединяет преимущества серии RP

+

 и имеет более

компактную конструкцию. Благодаря особенностям конструкции по

-

стоянно работающий серводвигатель обеспечивает максимальную

удельную мощность.

Дополнит

ельная информ

ация дост

уп

-

на в сист

емном к

аталоге «Выс

окоэф

-

фективная

 линейная

 система» или



на веб-сайт

е www.rack-pinion.com

RP

+



Промышленный стандарт

Точность позиционирования[µm]

<  5 *

Передаточные числа[ - ]

4–220

Макс. усилие подачи на привод [N]

112000

Скорость подачи [m/min]

400

КПД [%]

 ≥ 97

Жесткость системы [%]

+  50 **

* необходима непосредственная измерительная система
**  в сравнении с промышленным стандартом

Жесткость

Удельная мощность

Усилие подачи

Точность позиционирования

29

TP

+

HIGH TORQUE

TP

+

0

 1000

 2000

  3000

   4000

    5000        6000

7000

6000

5000

4000

3000

2000

1000

500

400

300

200

100

TP

+

 004S

TP

+

 010S

TP

+

 025S

TP

+

 050S

TP

+

 110S

TP

+

 300S

TP

+

 500S

MF

MF

MF

MF

MF

MF

40000

30000

20000

10000

1000

750

500

250

0

 1000

 2000

  3000

   4000

    5000        6000

TP

+

   010S

TP

+

   025S

TP

+

   050S

TP

+

   110S

TP

+

   300S

TP

+

   500S

TP

+

 4000S

MA

MA

MA

MA

MA

MA

MA

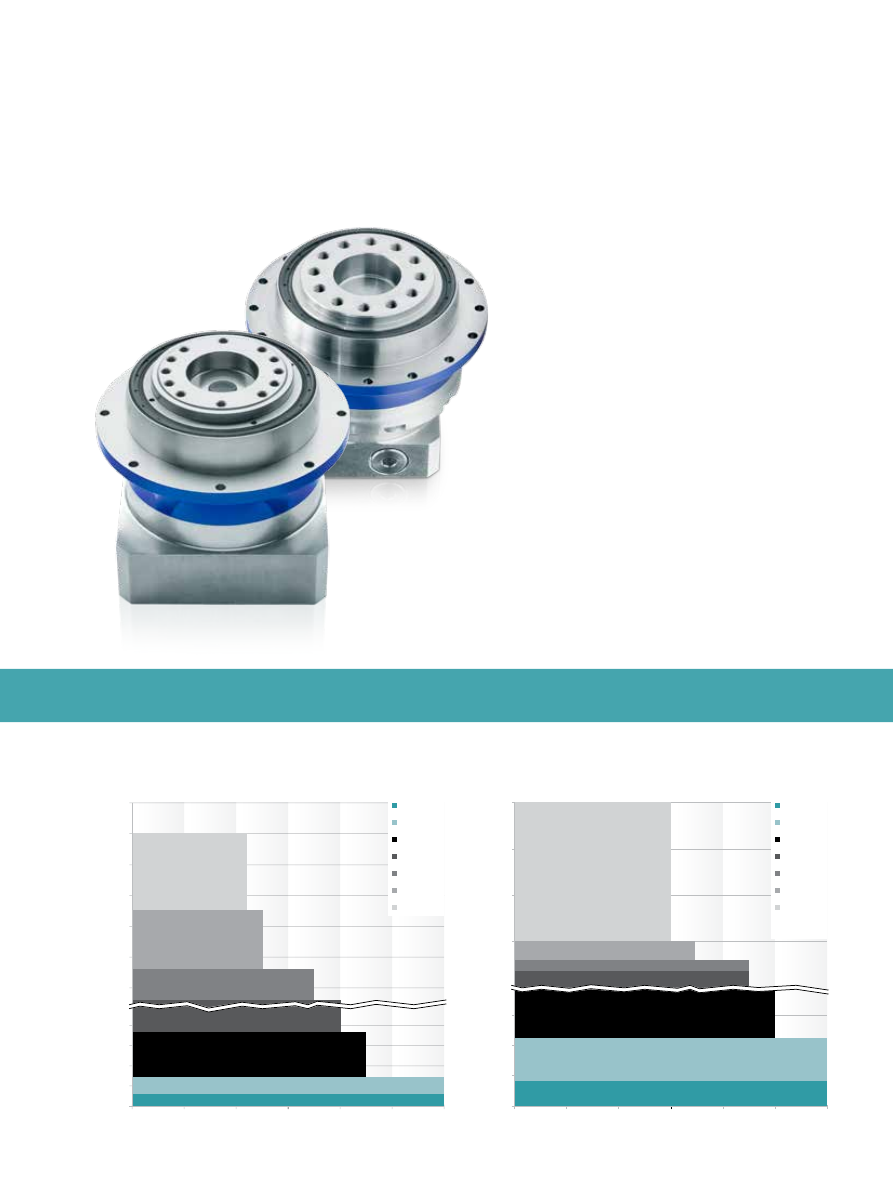

TP

+

/TP

+

 HIGH TORQUE

 — компактная точность

Компактные мощные редук

-

торы с выходным фланцем.

Стандартное исполнение опти

-

мально подходит для высокой

точности позиционирования

и высокодинамичного цикличного

режима эксплуатации.

Серия TP

+

 HIGH TORQUE отлично

подходит для высокоточного при

-

менения, где требуется высокая

жесткость при кручении.

TP

+

 MF

 (пример для i = 5)

Для применения в цикличном режиме (ED ≤ 60%)

TP

+

 HIGH TORQUE MA

(пример для i = 22)

Для применения в циклическом режиме (ED ≤ 60%)

Быстрый выбор типоразмеров

Макс. число оборотов привода [min

-1

]

М

ак

с. м

омент у

ск

орения на прив

оде [Nm]

Макс. число оборотов привода [min

-1

]

М

ак

с. м

омент у

ск

орения на прив

оде [Nm]

30

TP

+



MF

MA

4 - 100

22 - 220

≤ 3

≤ 1

≤ 1

-

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

Плане

тарные

ре

дук

торы

(высок

оте

хно

лог

ичная

серия)

Версии и использование

TP

+

Версия MF

(Стандартное исполнение)



·

высокодинамичные применения;



·

 высокая точность позиционирования
(например, приводы с преднатягом);



·

компактные конструкции.

TP

+

 HIGH TORQUE

Версия MA



·

максимальная удельная мощность;



·

 максимальная точность позициониро

-

вания (например, приводы с предна

-

тягом);



·

высокая жесткость при кручении;



·

 высокие требования к безопасности
(например, вертикальные оси).

Сравнение

Свойства

TP

+

Версия MF

начиная со страницы 32

TP

+

 HIGH TORQUE

Версия MA

начиная со страницы 56

Передаточные числа

c)

Угловой люфт

[arcmin]

c)

Стандартный

Пониженный

Форма выхода

Выходной фланец

Системный выход редуктора с шестерней

Форма привода

Вариант монтажа двигателя

Приводной вал

Исполнение

Безвредная для продуктов питания

смазка

a)



b)

Устойчивость к коррозии

a)



b)

Исполнение с оптимизированной

инерцией масс

a)

Комплектующие

Муфта

Зубчатая рейка

Шестерня

Сенсорный фланец torqXis

Вал с фланцем

Промежуточная плита для подвода

охлаждения

Для применения в роботах Delta

a)



Сокращение мощности: технические данные доступны по запросу



b)



Проконсультируйтесь со специалистами компании WITTENSTEIN alpha



c)



В зависимости от типоразмера редуктора

31

4

5

7

10

60

62

60

–

55

55

55

35

28

28

28

18

100

100

100

100

3300

3300

4000

4000

6000

6000

6000

6000

0,95

0,80

0,60

0,45

12

12

11

8

–

1630

110

97

> 20000

1,4

≤ 58

+90

IP 65

0,17

0,14

0,11

0,09

0,25

0,21

0,18

0,17

0,57

0,54

0,51

0,49

TP

+

 004 MF



одноступенчатый

одноступенчатый

Передаточное число

a)





i

Оптимизированный cymex

®

 момент

ускорения

(для определения параметров свяжитесь с alpha)

T

2Bcym



Нм

Макс. момент ускорения



(макс.1000 циклов в час)

T

2B



Нм

Номин. крутящий момент на выходе

(при

n

1N



)

T

2N



Нм

Момент аварийного выключения

(Допускается 1000 раз в течение срока службы редуктора)

T

2Not



Нм

Допуст. сред. частота вращения привода

(при

T

2N

 и температуре окружающей среды 20°C)

b)

n

1N



мин

-1

Макс. частота вращения привода

n

1Max



мин

-1

Средний момент холостого хода

(

при

n

1



= 3000 мин

-1

 и температуре редуктора 20°C)

c)



T

012



Нм

Макс. угловой люфт

j

t



угл.мин.

Стандартный ≤ 4 / Пониженный ≤ 2

Жесткость при кручении

c)



C

t21



Нм/угл.



мин.

Жесткость против опрокид.

C

2K

Нм/угл.



мин.

Макс. осевое усилие

d)



F

2AMax



Н

Макс. опрокидывающий момент

M

2KMax



Нм

КПД при полной нагрузке



η

%

Срок эксплуатации

(Расчет см. в главе „Информация“)

L

h



ч

Вес со стандартной переходной плитой

m

кг

Уровень шума



(при

i

=10 и

n

1



= 3000 мин

-1

 без нагрузки)

L

PA



дБА

Макс. допустимая температура корпуса

 °

C

Температура окружающей среды





 °

C

от -15 до +40

Смазка

Смазка на весь срок эксплуатации

Лакокрасочное покрытие

Синего цвета RAL 5002

Направление вращения

Приводной и выходной вал в одном направлении

Степень защиты

Момент инерции масс

(относительно привода)

Диаметр отверстия



зажимной втулки [мм]

B

11

J

1



кгсм

2

C

14

J

1



кгсм

2

E

19

J

1



кгсм

2

a)

 Дополнительные значения передаточного числа по запросу

b)

  При более высокой температуре окружающей среды снизить частоту

вращения

c)

 Для зажимной втулки диаметром 14 мм

d)

 Относительно середины выходного вала / фланца

По запросу возможно исполнение с пониженной инерцией масс.

32

alpha

TP

+



MF

A

B

A

B

A

B

Плане

тарные

ре

дук

торы

(высок

оте

хно

лог

ичная

серия)

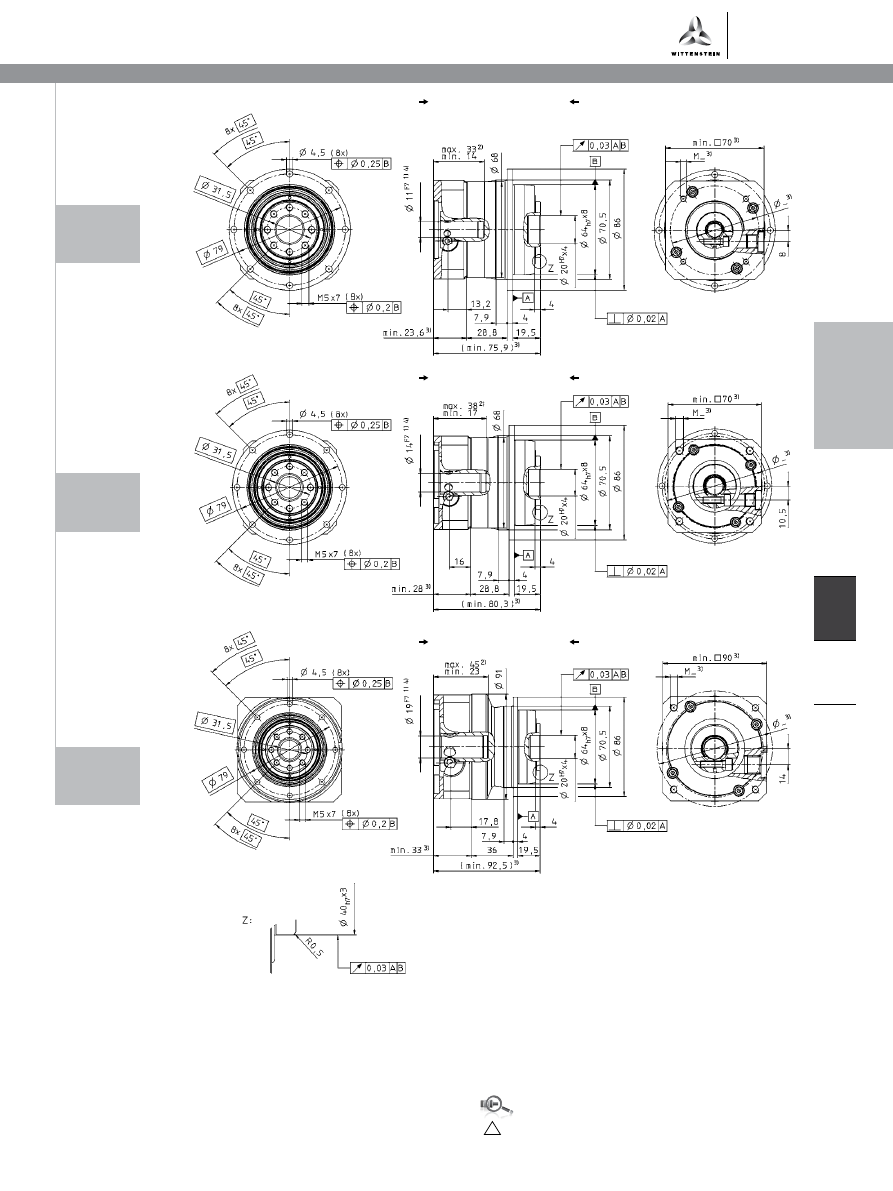

CAD-файлы можно найти по адресу www.wittenstein-alpha.com



!

    Монтаж двигателя согласно руководству по эксплуатации

Ansicht A

Ansicht B

до 11

4)

 (B)

Диам. зажим.
втулки

до 14

4)

(C)

Диам. зажим.
втулки

до 19

4)

(E)

Диам. зажим.
втулки

Не указанные предельные отклонения размеров ±1 мм
1)  Проверить пригонку вала двигателя.
2)   Мин./макс. допустимая длина вала двигателя. Если требуются валы

большей длины, проконсультируйтесь с нашими специалистами.

3)  Размеры зависят от двигателя.
4)  Подгонку диаметра вала двигателя можно выполнить с помощью



     распорной втулки с толщиной стенки мин. 1 мм .

Вид А

Вид В

Диам

етр

 в

ала

 двиг

ат

еля

 [м

м

]

33
