Yonggong-Borus

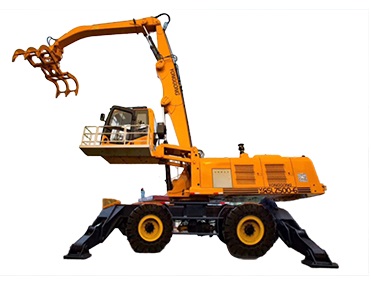

Yonggong-Borus YGLZ 500 Borus – колесный экскаватор-перегружатель
для погрузки и разгрузки сыпучих материалов, металлического лома,
древесины.
Максимальный вылет стрелы 16 метров. Масса машины 50 тонн. Тип
двигателя - дизельный, мощностью 194 кВт. Может комплектоваться
многочелюстным грейферным захватом для металлолома (и опционально -
магнитом для металла), двухчелюстным грейфером для сыпучих
материалов, либо бревнозахватом.
Параметры
Ед. изм.
YG(S)LZ500
Рабочая масса
кг
50 000
Дизельный двигатель
Модель
Cummins
QSC8.3-C260-30
Номинальная мощность/об.
кВт/об./мин
194/2000
Максимальный крутящий момент
Нм
1135
Объем
л
8,3
г/кВт.ч
≤232
Объем топливного бака
л
390
Stage III (КНР)
Yineng YX3-315L1-4
160 кВт / 1480 об/мин
плавный
Утечка тока
Гидравлическая система
Главный насос
TOBIS (Корея)
TBP140DT
Номинальная производительность
л/мин
2X280+30
Рабочее давление
МПа
32
Главный клапан
PARKER (Корея)
AV-280
Объем гидравлического бака
л
460
Гидравлический мотор
Хода
Huade (Китай)
A6V500
Вращения
Kawasaki(Япония)
M5X180
Скорость вращения
Об./мин
0-10
Скорость хода
Км/ч
0-5
Максимальный угол подъема
°
8
Кабина
Внеш. размеры (с защитной сеткой)
Мм
1800x1000x1620
Диаметр поворотной опоры
мм
1465
Мосты
Xuzhou Axle
Трансмиссия
Dongfeng
Шины
Литые, 20.5-25
Система смазки
Автоматическая
Гидроцилиндры
Использование высококлассных уплотнителей,
РВД
Gates/Eaton (США)
Контактное кольцо
650А
Комплектация
комфортабельное сиденье
Основной насос
Тип
Аксиально-поршневой насос переменного объема
Максимальная производительность
2x280 л/мин
Кол-во
2
Направляющий насос
Тип
Зубчатый насос
Максимальная производительность
30 л/мин
Кол-во
1
Мотор вращения
Переливной клапан
28 Mpa
Главный переливной клапан
Рабочий
32 Mpa
Ходовой
35 Mpa
Грейферный
28 Mpa
Основные размеры
Ед. изм.
YG(S)LZ500
Ширина по верхней части
мм
3 110
Полная ширина кабины
мм
1 000
Полная высота кабины
мм
3 800
Ход подъема кабины
мм
1 900
Уровень обзора кабины
мм
3 000 - 5 100
Радиус вращения хвостовой части
мм
4 600
Расстояние от земли до противовеса
мм
1 745
Минимальный клиренс
мм
280
Колея
мм
2 500
Колесная база
мм
3 200
Ширина по раме
мм
3 560
Длина по раме
мм
6 120
Длина стрелы
мм
9 000
Длина рукояти
мм
7 000

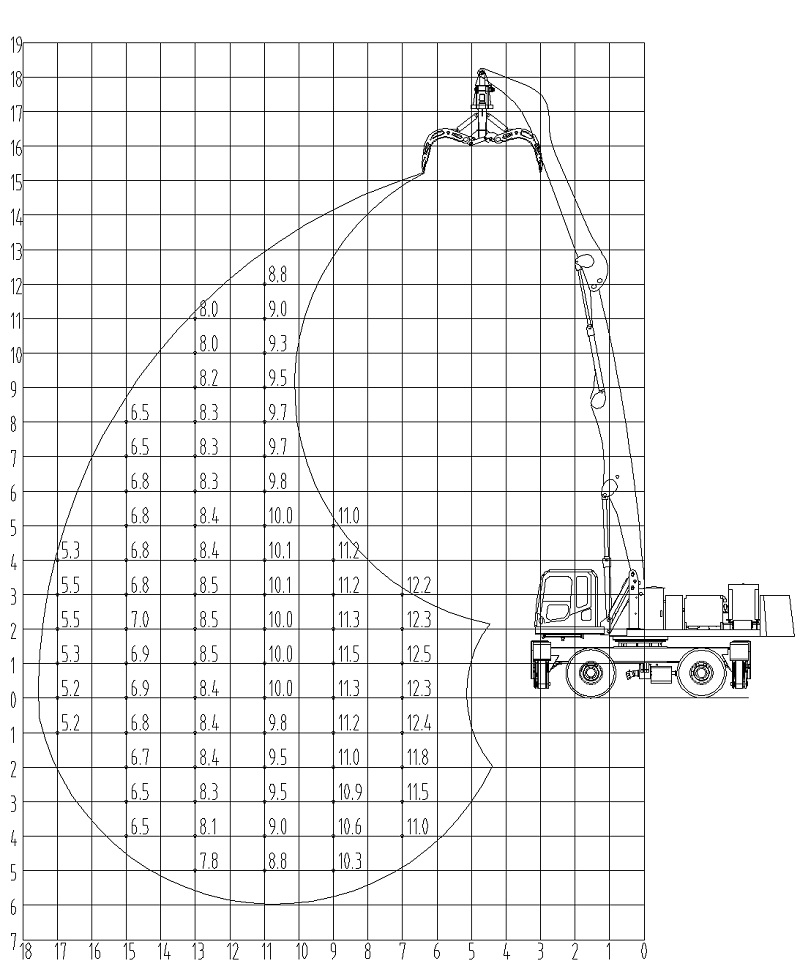

Максимальная высота захвата
мм
18 100
Максимальный радиус при макс. высоте захвата
мм
4 750
Максимальный радиус захвата
мм
15 900
Максимальный наземный радиус захвата
мм
14 950
Максимальная глубина захвата
мм
3 020
Максимальный радиус при макс. глубине захвата
мм
9 000
YGLZ500
Опциональный магнит для работы с металлом
1,3 м
Тип материала
Плотность для справки, т/м3
Тип захвата
Объем захвата, м3
Отходы
Металлолом и пр.
7
4/5-лепестковый грейфер для металлолома
1,0
Легкие по плотности
Уголь, удобрения, корма и пр.
0,8
Двухчелюстной грейфер
3,5
Средние по плотности
Песок, гравий и пр.
1,6
Двухчелюстной грейфер
2,4
Тяжелые по плотности
Металлическая руда и пр.
2,4
Двухчелюстной грейфер
1,0
Древесина
Бревна 3 м
0,8
Бревнозахват
3,0
содержание ..
3
4
5
6 ..
Колесный перегружатель YGLZ 500 Borus (16 м) -
технические параметры
Расход топлива
Стандарт выхлопов
Электродвигатель
Модель
Мощность
Тип пуска
Защита
Перегрузка
Перегрев
Передний мост – поворотный, задний мост – привод
Тип опор
На выбор – H или V-образные; управление из кабины
использование взрывозащищающих клапанов
джойстиковое управление
кондиционер
Компоненты гидравлической системы
