ВЫКЛЮЧАТЕЛИ ВАКУУМНЫЕ (РЕКЛОУЗЕРЫ ВАКУУМНЫЕ) серии РиМ РВ на номинальное напряжение до 10 кВ. Руководство по эксплуатации ВНКЛ.674152.023 РЭ

СОДЕРЖАНИЕ

ОПИСАНИЕ И РАБОТА

1.1

Назначение

1.2

Технические характеристики

1.3

Состав изделия

1.4

Устройство и работа

1.5

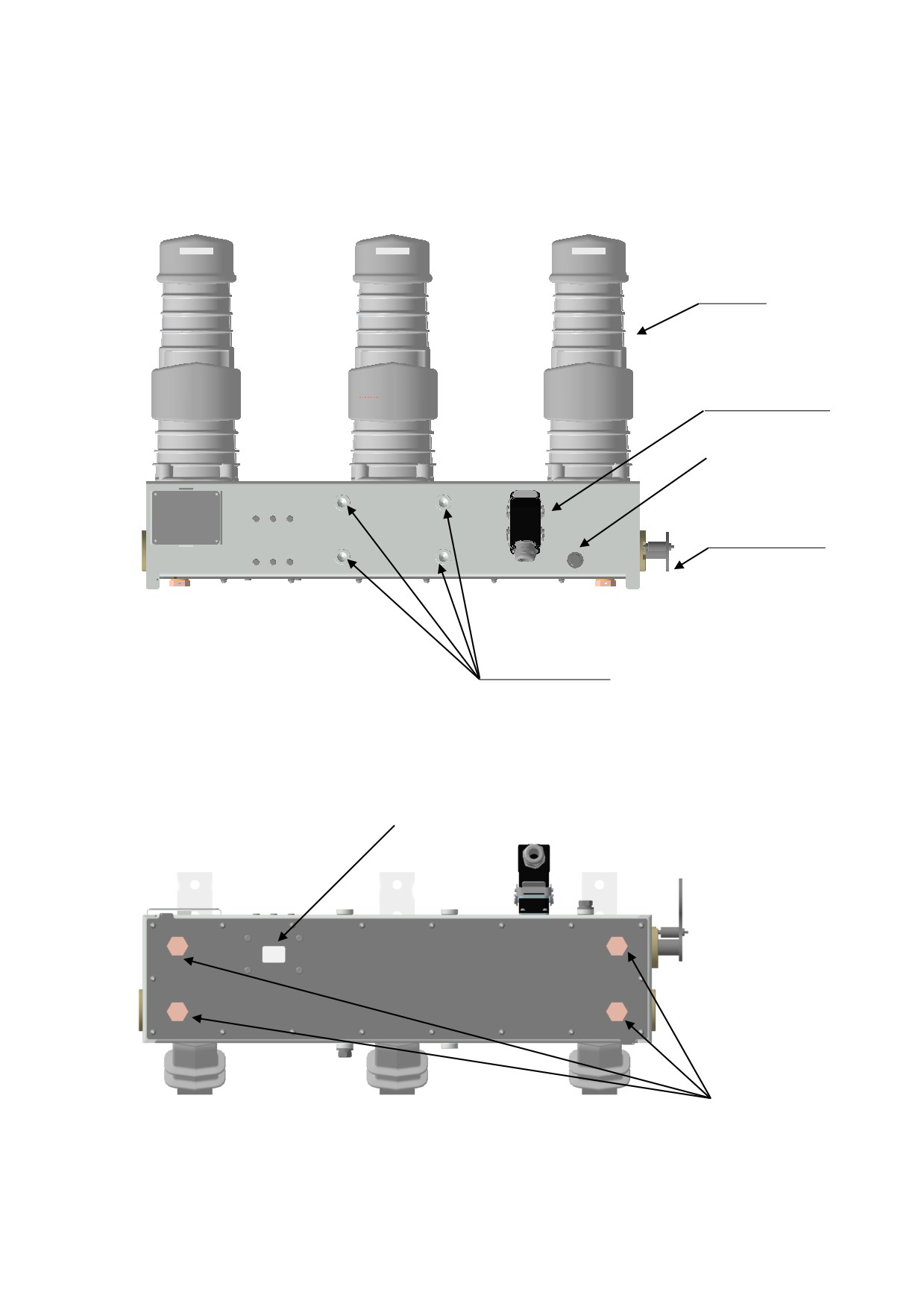

Маркировка и пломбирование

1.6

Упаковка

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1

Общие сведения

2.2

Питание

2.3

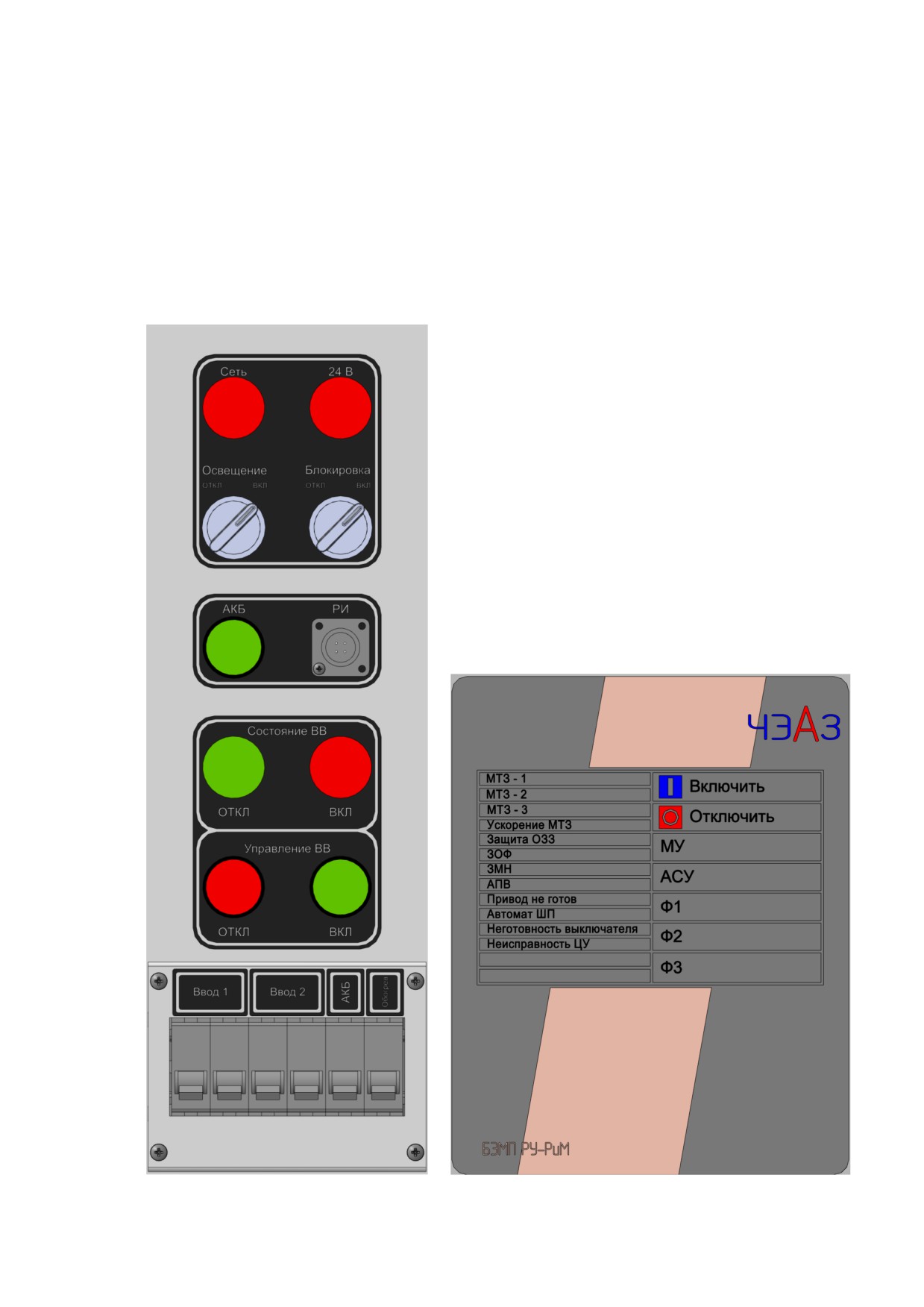

Местное управление

2.4

Дистанционное управления

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1

Общие требования

3.2

Проверка электрического сопротивления главных цепей

3.3

Проверка прочности изоляции главных цепей

ТЕКУЩИЙ РЕМОНТ

ХРАНЕНИЕ

ТРАНСПОРТИРОВАНИЕ

УТИЛИЗАЦИЯ

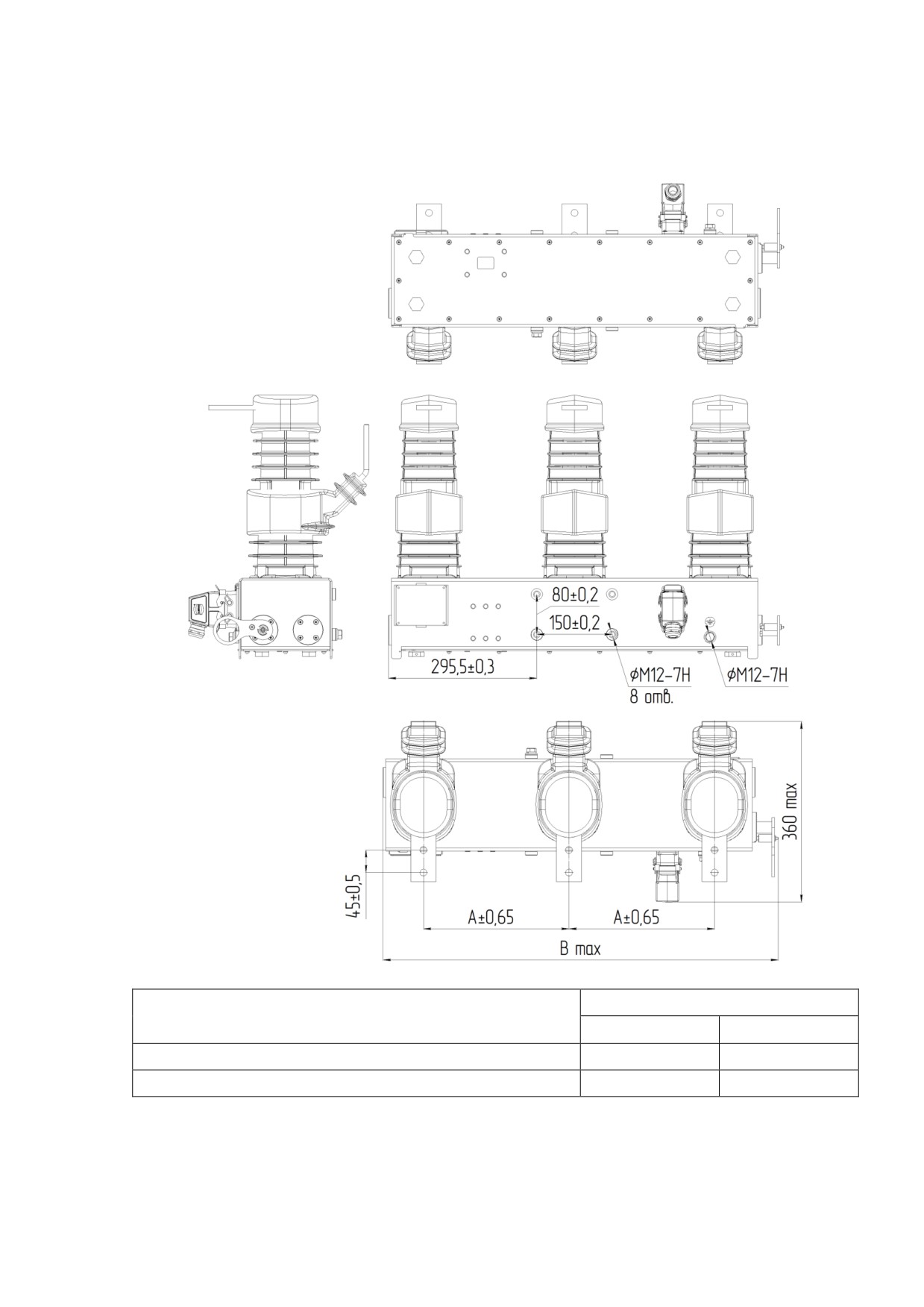

Приложение (А) (обязательное) Габаритные, установочные и присоединительные размеры

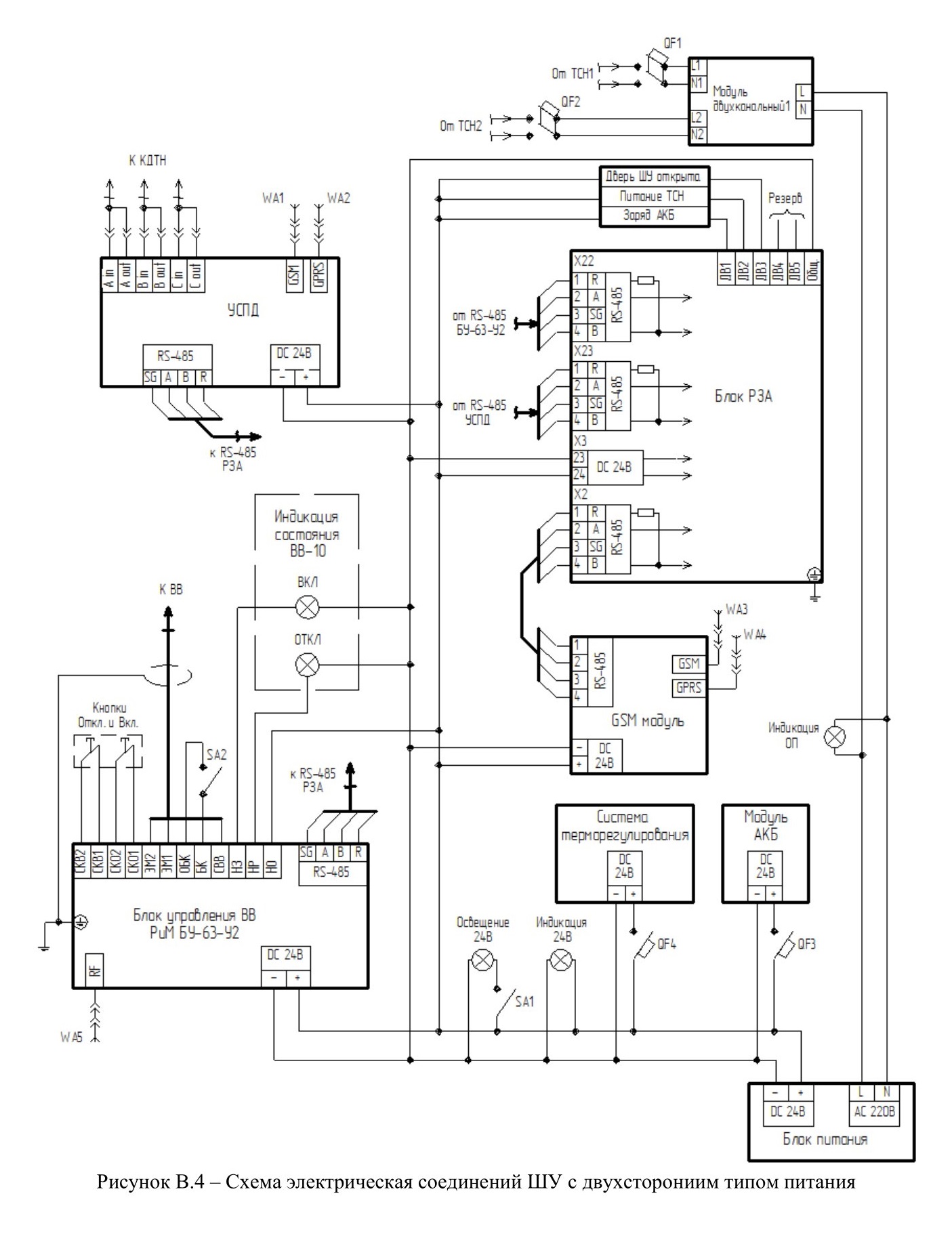

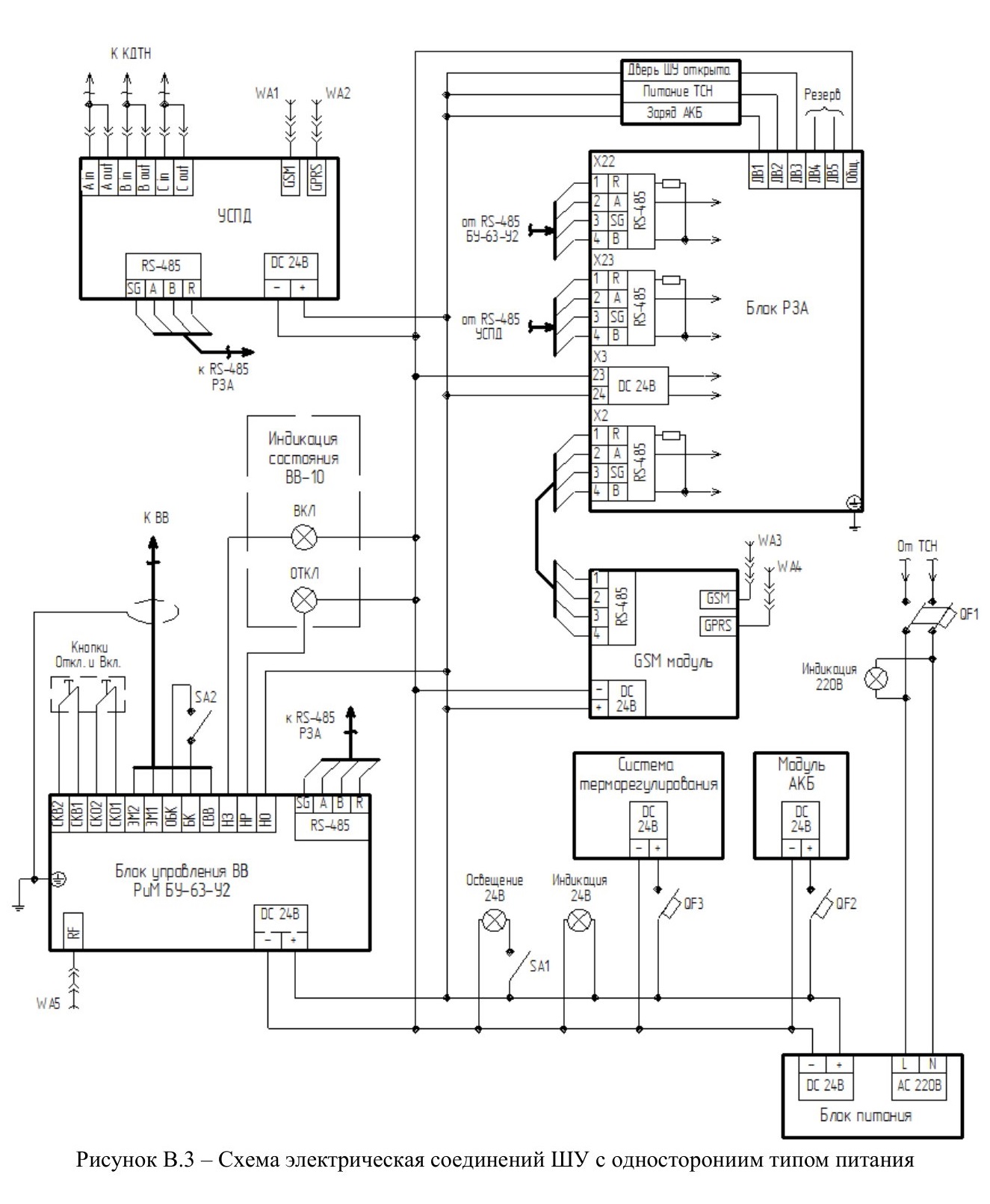

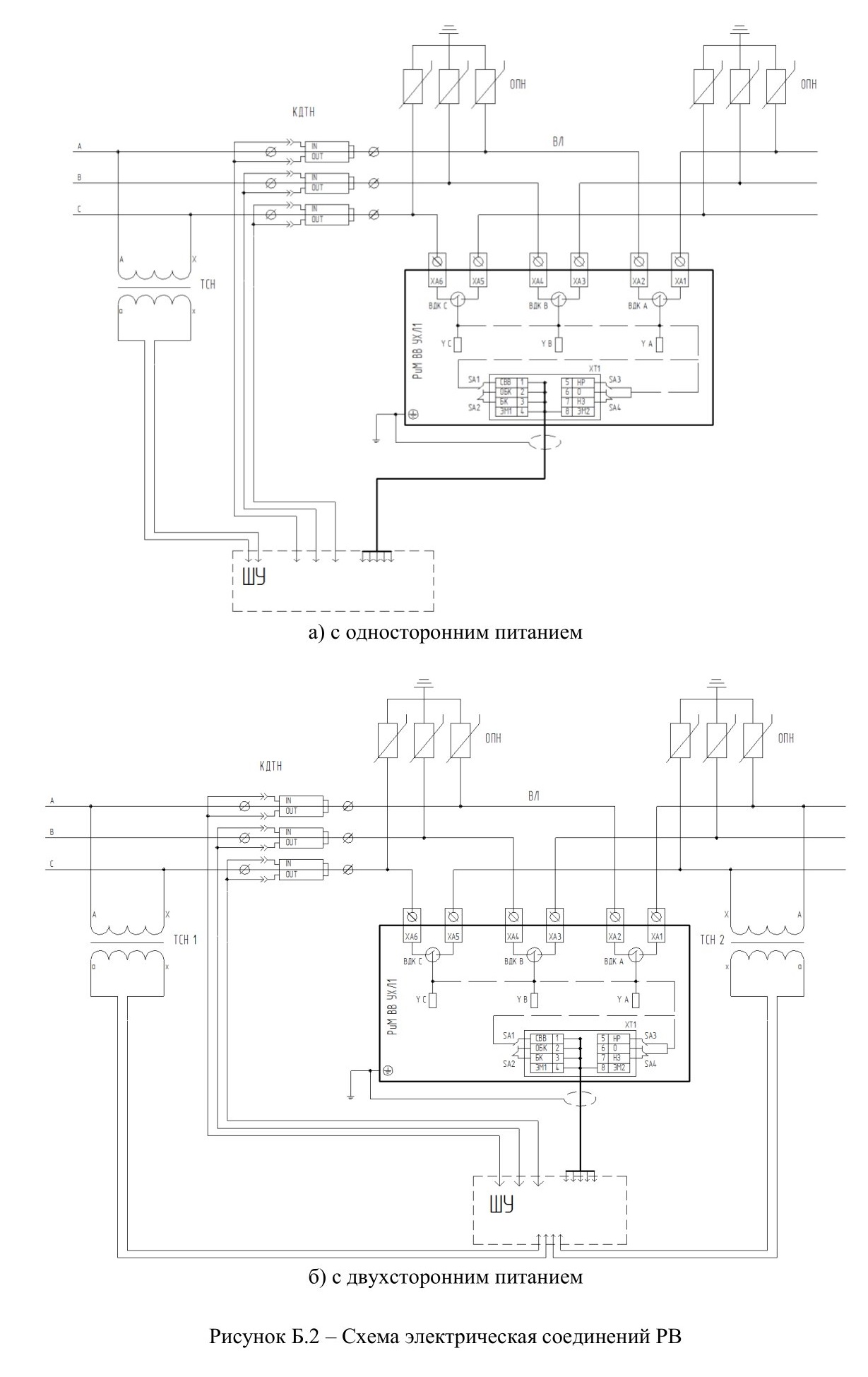

Приложение Б (обязательное) Схемы электрические

Настоящее руководство по эксплуатации предназначено для изучения обслуживающим

персоналом технических характеристик, конструктивных особенностей и правил эксплуатации

выключателя вакуумного (реклоузера вакуумного) РиМ РВ (далее - РВ).

Руководство содержит технические характеристики, перечень условий применения РВ,

сведения об устройстве РВ, принципе работы и маркировке, указания мер безопасности, правила

подготовки к работе и технического обслуживания, а также требования по хранению,

транспортированию и утилизации.

Работы по установке, эксплуатации, обслуживанию РВ должны осуществляться

квалифицированным персоналом в соответствии со следующими документами:

«Правила

технической эксплуатации электрических станций и сетей Российской Федерацииª (утверждено

приказом министерства энергетики российской федерации от 19 июня 2003 года N 229), «Правила

по охране труда при эксплуатации электроустановокª (утверждено приказом министерства труда и

социальной защиты российской федерации от 24 июля 2013 года N 328н) и данного руководства по

эксплуатации.

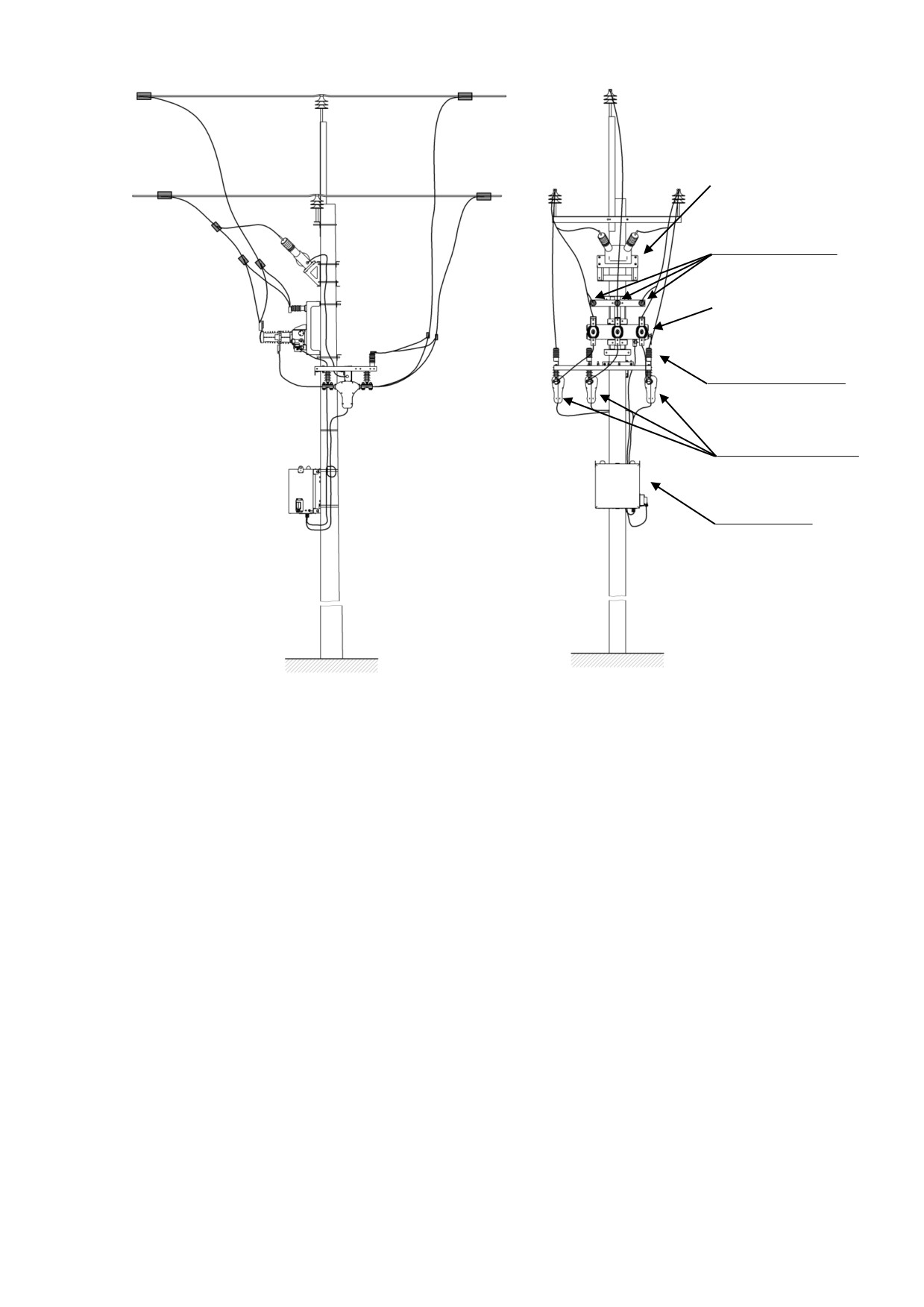

Общий вид реклоузера вакуумного РиМ РВ приведен на рисунке 1.1

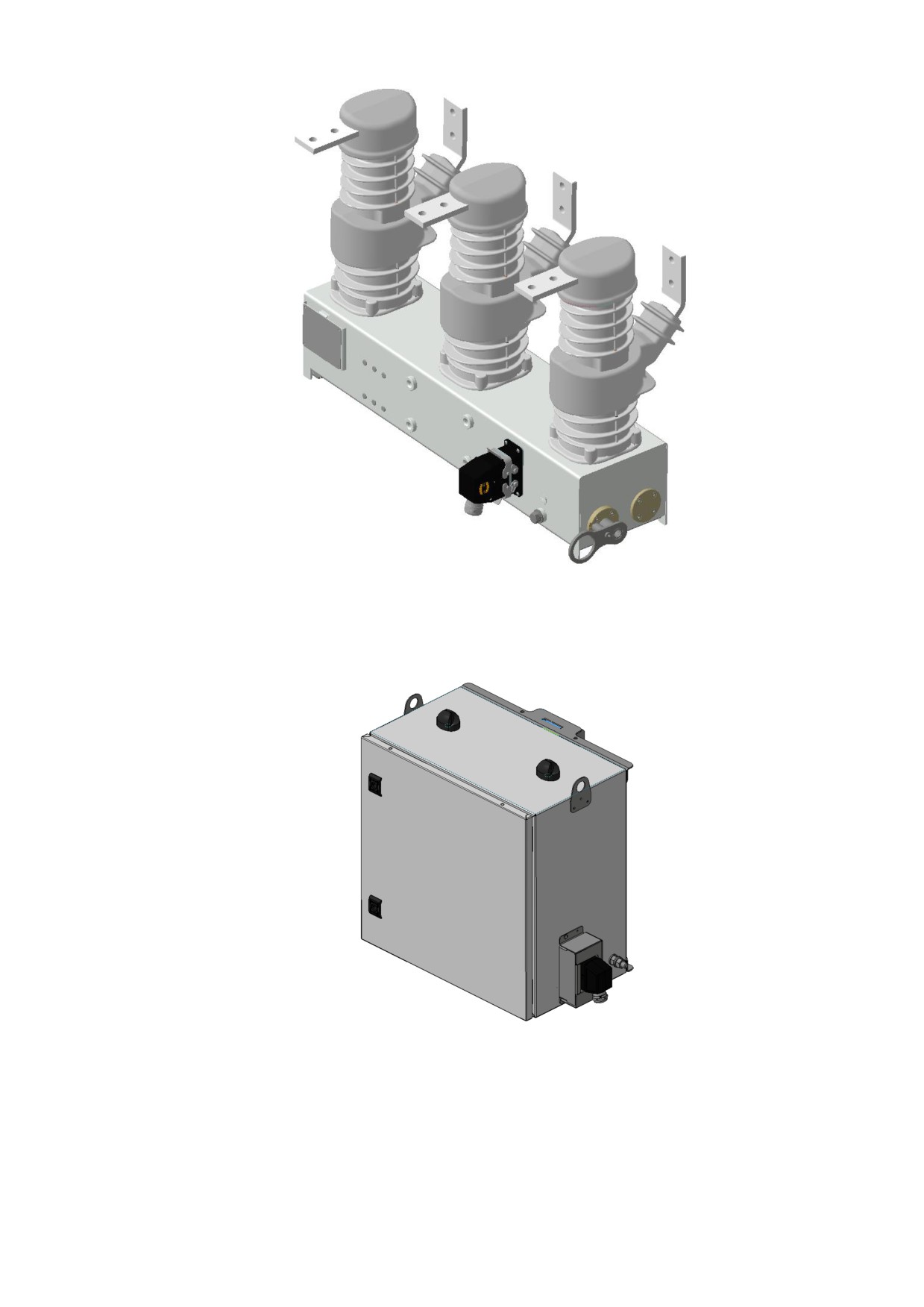

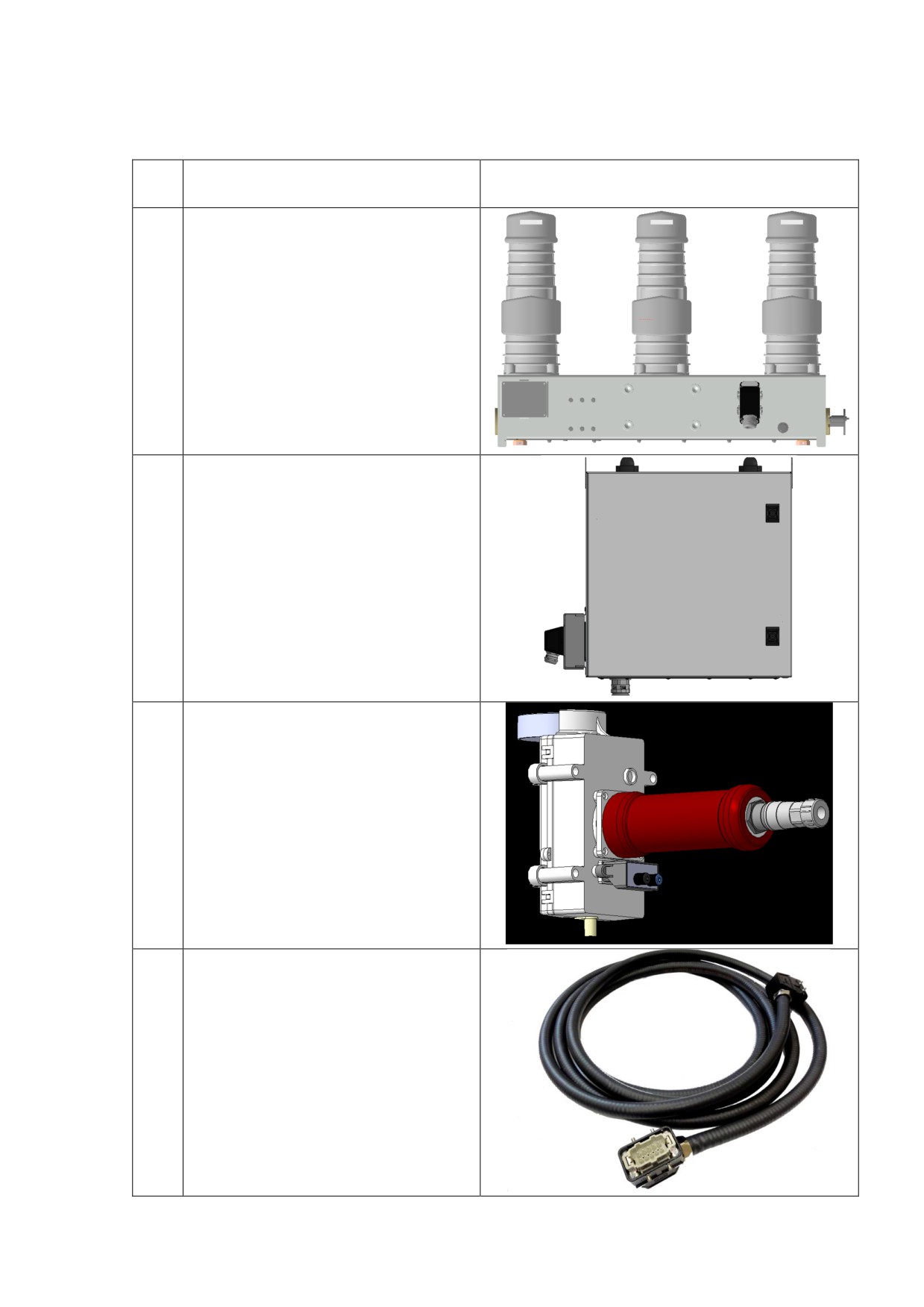

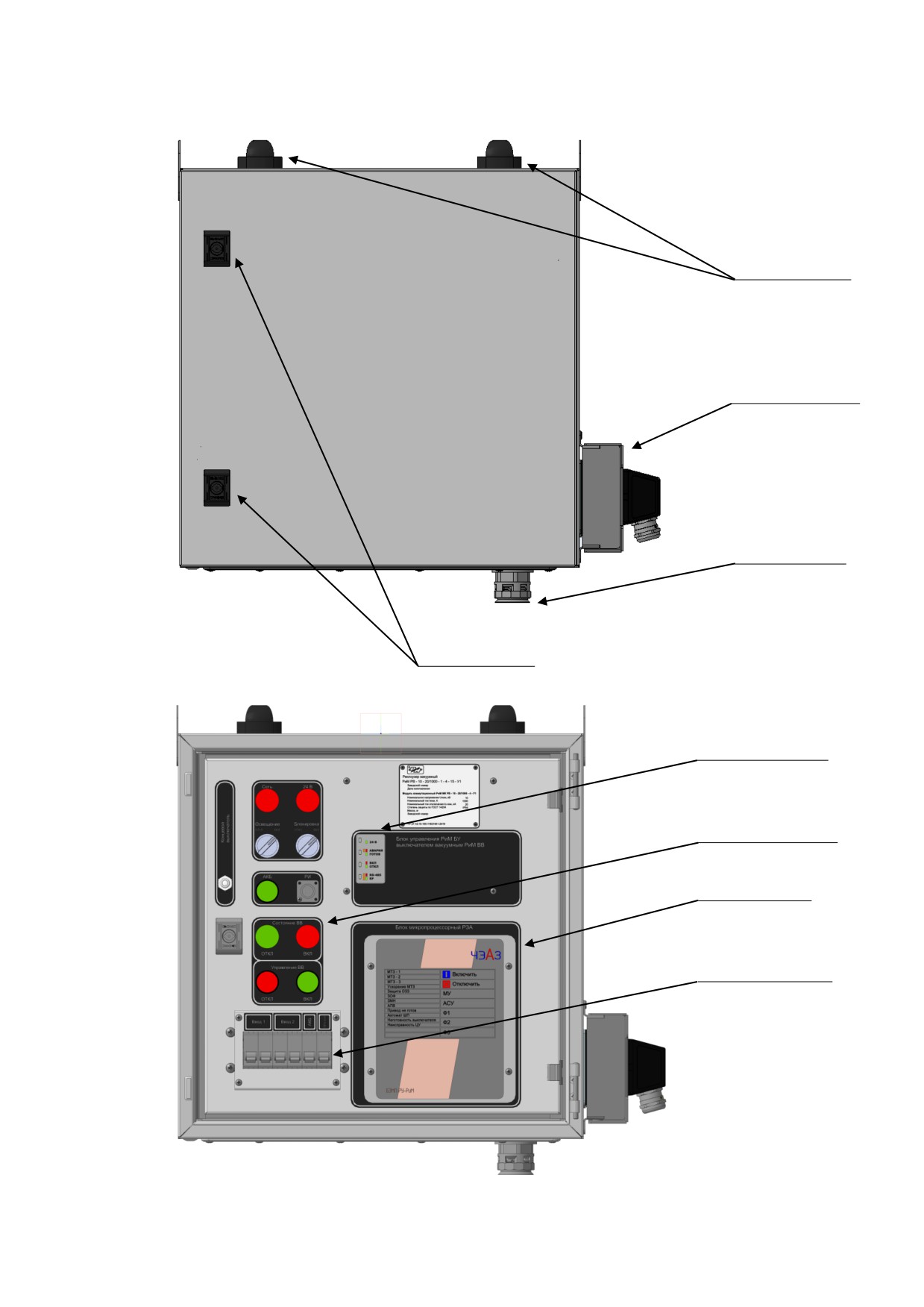

Общие виды модуля коммутационного РиМ МК и шкафа управления РиМ ШУ РВ, входящих

в состав реклоузера вакуумного РиМ РВ, приведены на рисунках 1.1-1.2 соотвественно.

Предприятие-изготовитель постоянно проводит работы по совершенствованию устройства и

технологии изготовления РВ, из за чего в их конструкцию могут быть внесены изменения,

направленные на улучшение характеристик, не отраженные в настоящем руководстве.

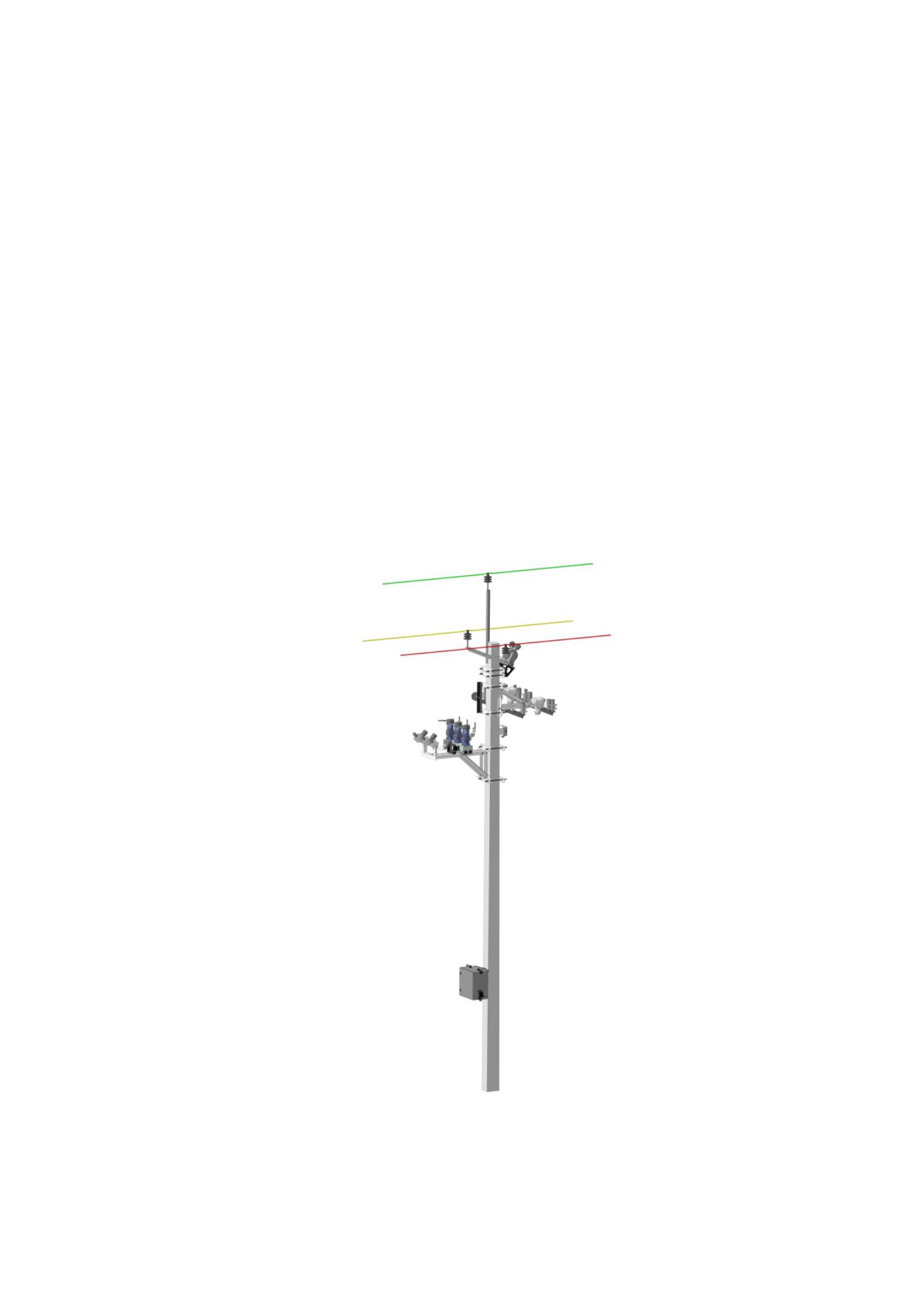

Рисунок 1.1 - Общий вид реклоузера вакуумного РиМ РВ

ОПИСАНИЕ И РАБОТА

1.1

Назначение

1.1.1

РВ предназначены для коммутации и защиты воздушных линий электропередачи

трехфазного переменного тока частотой 50 Гц и напряжением до 10 кВ систем с изолированной и

заземленной нейтралью.

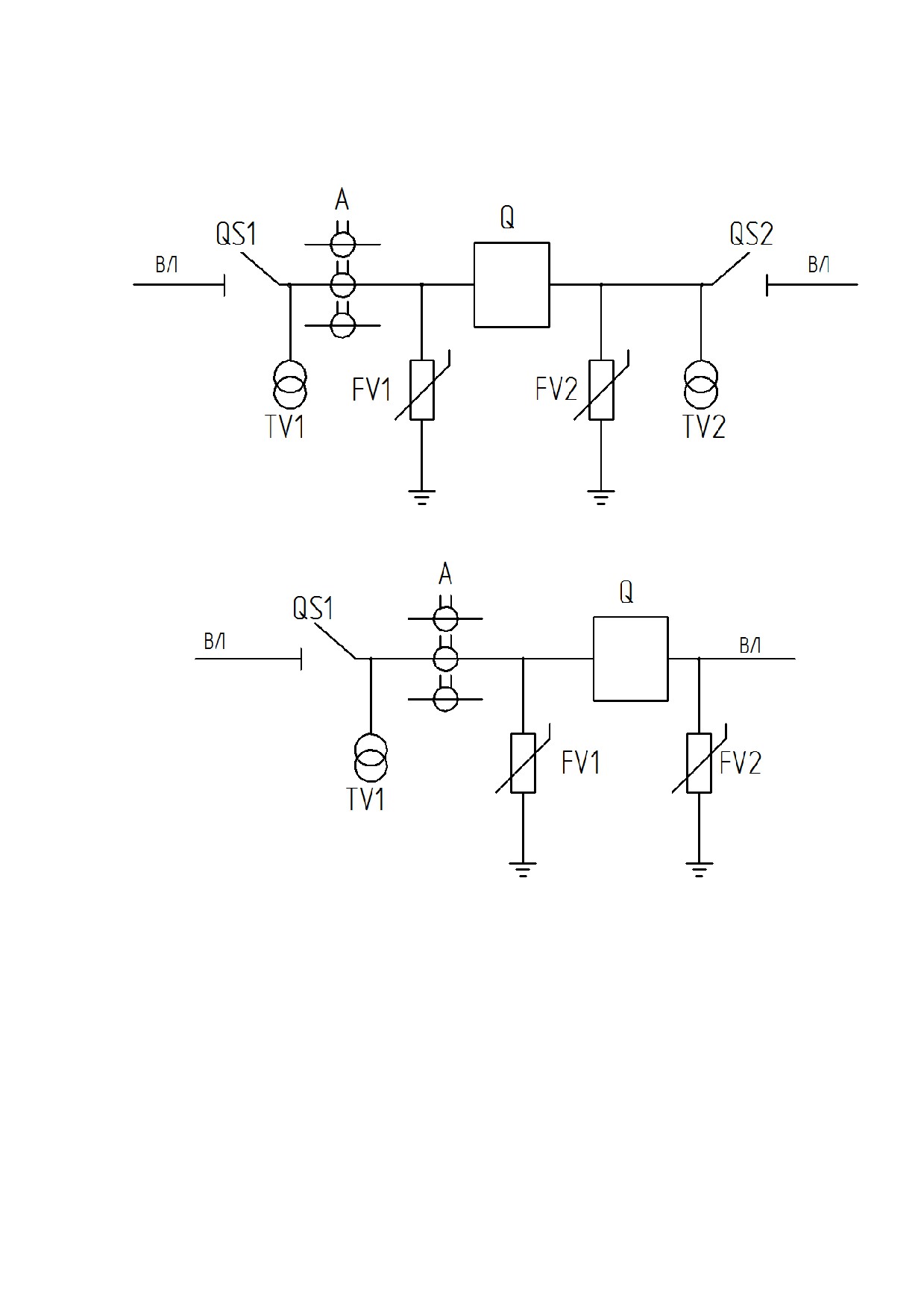

1.1.2 РВ может применяться в составе автоматического пункта секционирования.

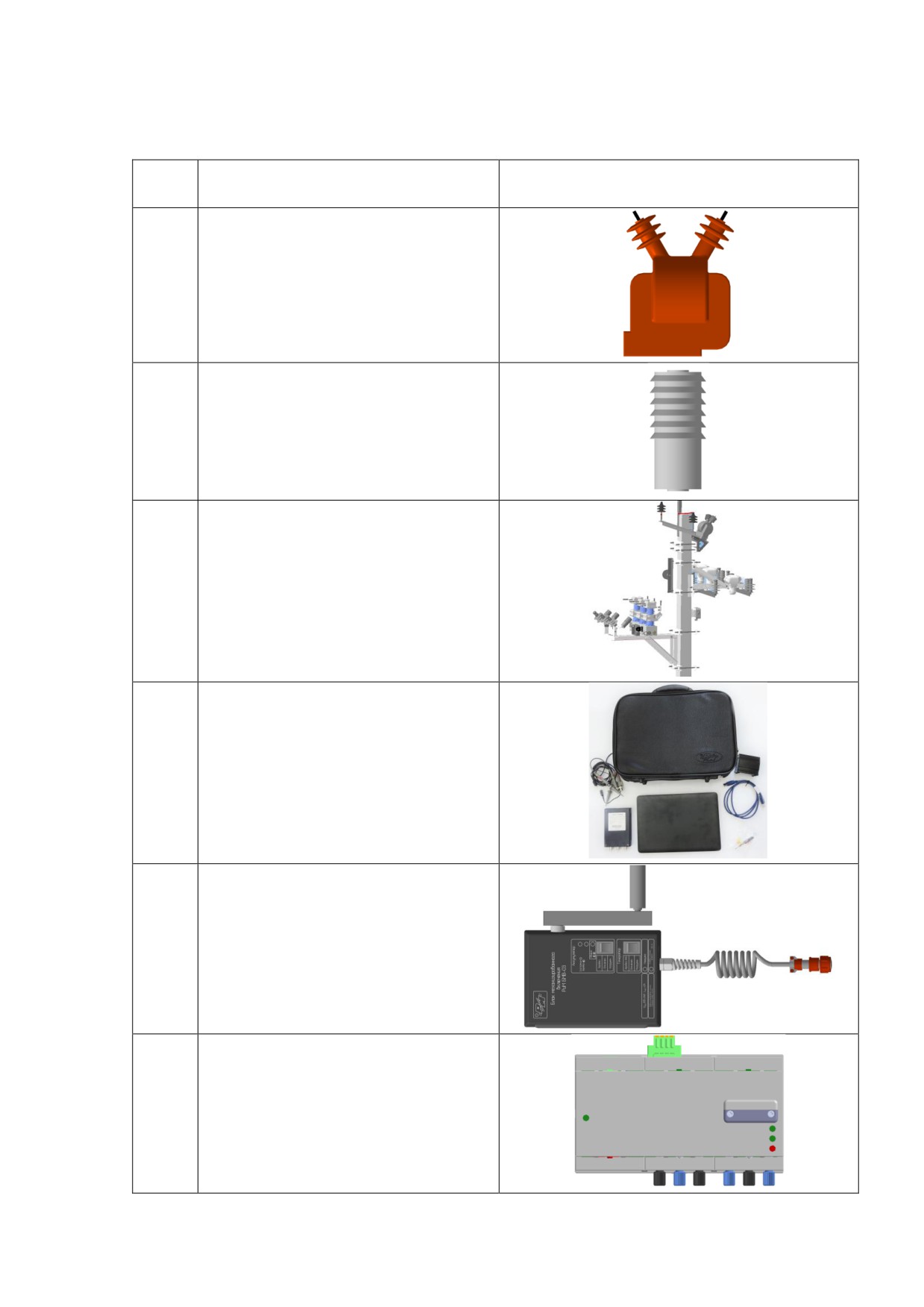

1.1.3 В состав РВ входят модуль коммутационный РиМ МК, комбинированные датчики

тока и напряжения РиМ КДТН и шкаф управления РиМ ШУ РВ.

1.1.4 По заявке от потребителя РВ может быть укомплектован интеллектуальным прибором

учета электроэнергии (далее - ИПУЭ).

1.1.5 Структура условного обозначения РВ приведена на рисунке 2.1.

1.1.6 Структура условного обозначения МК приведена на рисунке 2.2.

1.1.7 Структура условного обозначения ШУ приведена на рисунке 2.3.

РиМ РВ - ХХ -ХХ / ХХХХ -Х-Х– ХХ -ХХХХ

Производитель - АО «РиМª

Реклоузер вакуумный

Номинальное напряжение, кВ

Номинальный ток отключения, кА

Номинальный ток, А

Тип питания: 1 - одностороннее; 2 - двустороннее

Код конструктивного исполнения: 1; 2; 3

Код типа связи (см. таблицу 3)

Климатическое исполнение и категория размещения по ГОСТ 15150: У1; УХЛ1

Рисунок 2.1 - Структура условного обозначения РВ

РиМ МК РВ-ХХ - ХХ / ХХХХ -X– ХХХХ

Производитель - АО «РиМª

Модуль коммутационный

Реклоузера вакуумного

Номинальное напряжение, кВ

Номинальный ток отключения, кА

Номинальный ток, А

Код конструктивного исполнения: 1, 2, 3

Климатическое исполнение и категория размещения по ГОСТ 15150: У1; УХЛ1

Рисунок 2.2 - Структура условного обозначения МК

РиМ ШУ РВ–ХX - ХХХХ

Производитель - АО «РиМª

Шкаф управления

Реклоузером вакуумным

Код типа связи (см. таблицу 11)

Климатическое исполнение и категория размещения по ГОСТ 15150: У1; УХЛ1

Рисунок 2.3 - Структура условного обозначения ШУ

1.1.8 Пример условного обозначения РВ, МК, ШУ при заказе реклоузера вакуумного

РиМ РВ производства АО «РиМª на номинальное напряжение 10 кВ, номинальный ток отключения

20 кА, номинальный ток 1000 А, с односторонним типом питания, конструктивного исполнения 2,

с типом связи GSM и Ethernet, климатического исполнения УХЛ1:

 РиМ РВ - 10 - 20/1000 - 1 - 2 - 10 - УХЛ1;

 РиМ МК РВ - 10 - 20/2000 - 2 - УХЛ1;

 РиМ ШУ РВ - 10 - УХЛ1.

1.2

Технические характеристики

1.2.1

Реклоузеры вакуумные РиМ РВ соответствуют требованиям ГОСТ Р 52565-2006,

ТУ 27.12.10-100-11821941-2019, СТО 34.01-3.2-004-2016.

1.2.2 Основные параметры РВ соответствуют приведенным в таблице 1.

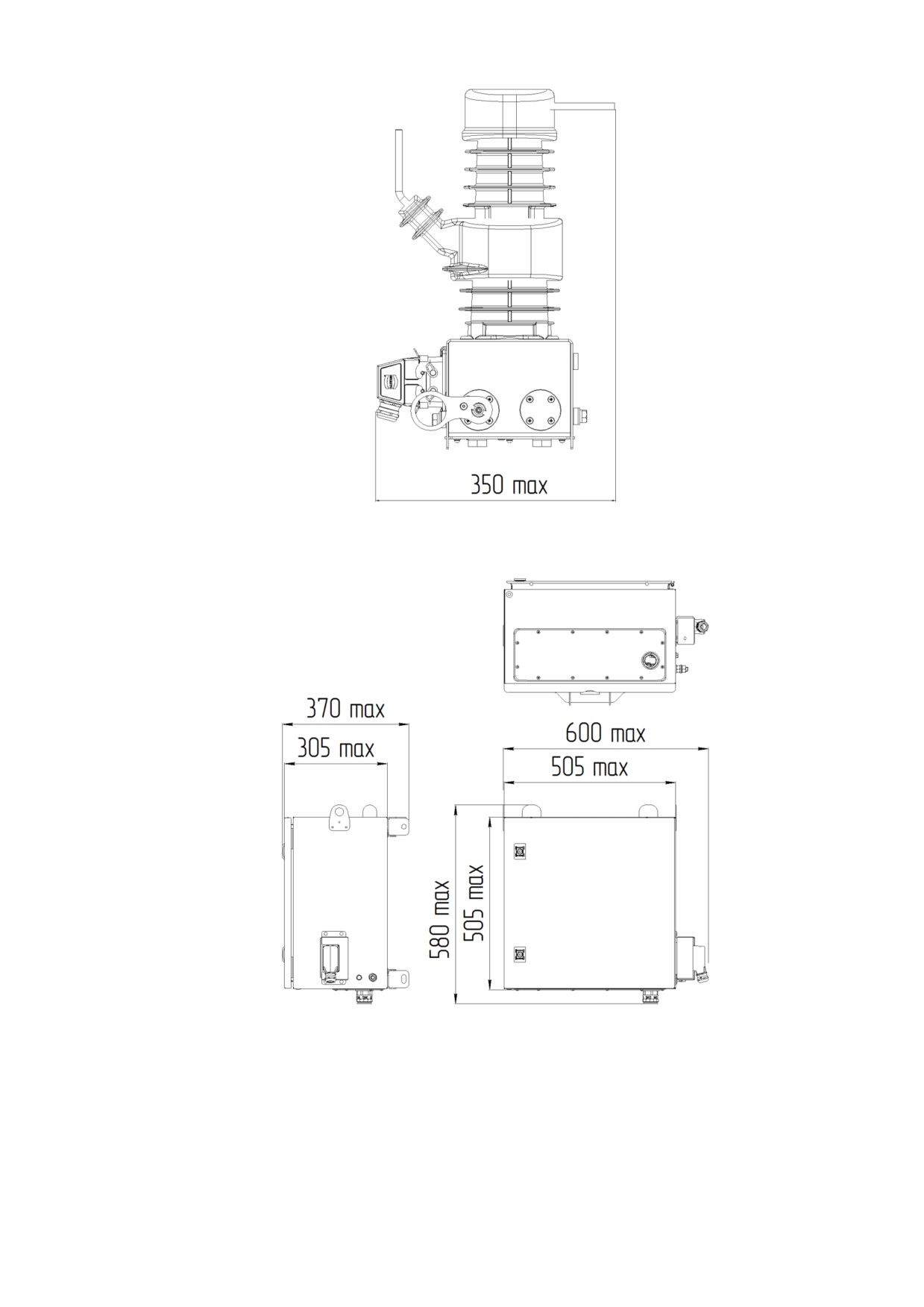

1.2.3 Габаритные, установочные и присоединительные размеры МК и ШУ приведены в

приложении А.

Таблица 1

Значение параметра

(номинальный ток отключения,

Наименование параметра

кА / номинальный ток, А)

12,5/630

20/630

20/1000

1 Номинальное напряжение Uном, кВ

6; 10

2 Наибольшее рабочее напряжение Uн.р, кВ

7,2; 12

3 Номинальный ток Iном, А

630

1000

4 Номинальный ток отключения Iо.ном, кА

12,5

5 Ток электродинамической стойкости (пик кратковременного

выдерживаемого тока, наибольший пик) iд, кА, не менее

6 Ток термической стойкости (кратковременный

выдерживаемый ток, среднеквадратическое значение тока за

12,5

время его протекания) Iт (tк.з=3 с), кА

7 Нормированное значение относительного содержания

апериодической составляющей в токе отключения βн, %

8 Диапазон номинальных напряжений вспомогательных цепей

выключателя Uвсп, В:

- для переменного тока;

от 0 до 230

– для постоянного тока

от 0 до 220

9 Номинальное напряжение ОП ШУ переменного

см. таблицу 6

тока Uп.ном, В

10 Диапазон напряжений ОП ШУ, В

см. таблицу 6

11 Собственное/полное время отключения tо.с/tо.п, с, не более

0,025 / 0,040

12 Собственное время включения tв.с, с, не более

0,035

13 Время работы РВ от АКБ (время, в течение которого

можно совершить операцию В или О) после пропадания

см. таблицу 6

напряжения ОП, ч, не менее

14 Ход контактов главных цепей, мм

от 6 до 8

15 Контактное давление (нажатие) главных контактов, Н, не

700

менее

16 Разновременность замыкания главных контактов при

0,004

включении, с, не более

Значение параметра

(номинальный ток отключения,

Наименование параметра

кА / номинальный ток, А)

12,5/630

20/630

20/1000

17 Разновременность размыкания главных контактов при

0,003

отключении, с, не более

18 Средняя скорость подвижного контакта камеры при

включении на последних 3 мм перед замыканием контактов,

от 0,5 до 0,9

м/с

19 Средняя скорость подвижного контакта камеры при

от 1,0 до 1,9

отключении на расстоянии 3 мм от замкнутого положения, м/с

20 Усилие ручного воздействия на рукоятку привода для

выполнения операции О,

245

Н, не более

21 Электрическое сопротивление главных цепей, мкОм, не

более

22 Ток потребления от ОП при выполнении операций В и О,

см. таблицу 6

А, не более

23 Ресурс по коммутационной стойкости, не менее:

 при Iо. ном., операций О;

 при Iо. ном., циклов ВО

24 Ресурс по механической стойкости N, циклов, не менее

30 000

25 Средний срок службы до списания Tсл.ср.сп, лет, не менее

26 Масса составных изделий РВ, кг, не более:

а) МК (без упаковки)

б) ШУ (без упаковки)

в) КМ (без упаковки)

27 Габаритные размеры

см. приложение А

1.2.4 Условия эксплуатации для исполнений РВ (У1 и УХЛ1) приведены в таблице 2.

Таблица 2 - Условия эксплуатации РВ

Климатическое исполнение

и категория размещения по

Климатические факторы внешней среды

ГОСТ 15150-69

У1

УХЛ1

1 Верхнее значение температуры окружающего воздуха, C

+ 40

2 Нижнее значение температуры окружающего воздуха, C

- 45

- 60

3 Верхнее значение относительной влажности воздуха

100 % при 25 C

4 Верхнее значение атмосферного давления, кПа (мм рт. ст.)

106,7

5 Нижнее значение атмосферного давления, кПа (мм рт. ст.)

86,6

6 Наибольшая высота над уровнем моря, м

1000

7 Тип атмосферы

II (промышленная)

1.2.5 РВ устойчивы к механическим воздействиям соответветствующим грппе М7 по

ГОСТ 17516.1-90.

1.2.6 РВ сейсмоусточивы к воздействям соответсвующим 9 баллам по шкале MSK-64.

1.2.7 МК и ШУ имеют степень защиты оболочек IP 54 по ГОСТ 14254-2015.

1.2.8 РВ обеспечивает выполнение следующих операций и (или) циклов операций при

условиях, указанных в 1.2.9:

а)

включение (В);

б)

отключение (О);

в)

включение - отключение (ВО), в том числе без преднамеренной выдержки времени

между В и О;

г)

отключение - бесконтактная пауза - включение (О - tбк - В) при любой бесконтактной

паузе, начиная от tбк=tбт=0,3 с в соответствии с 6.6.1.5 ГОСТ Р 52565-2006;

д)

отключение - бесконтактная пауза - включение - отключение (О - tбк - ВО) с

интервалами между операциями, согласно требованиям в) и г);

е) последовательность коммутационных операций при коротких замыканиях с заданными

интервалами между ними в соответствии со следующими нормированными

коммутационными циклами (6.6.1.5 ГОСТ Р 52565-2006):



цикл 1: О - 0,3 с - ВО - 180 с - ВО;



цикл 1а: О - 0,3 с - ВО - 20 с - ВО;



цикл 2: О - 180 с - ВО - 180 с - ВО.

ж) цикл с минимальными временными задержками: О - 0,3 с - ВО - 10 с - ВО

1.2.9 Диапазоны напряжений ОП ШУ должны соответствовать 6.4.2, 6.4.3 ГОСТ Р 52565 с

уточнениями приведенными в таблице 1 пункт 10, при этом МК должен выполнять операции и

циклы операций приведенные в 1.2.8.

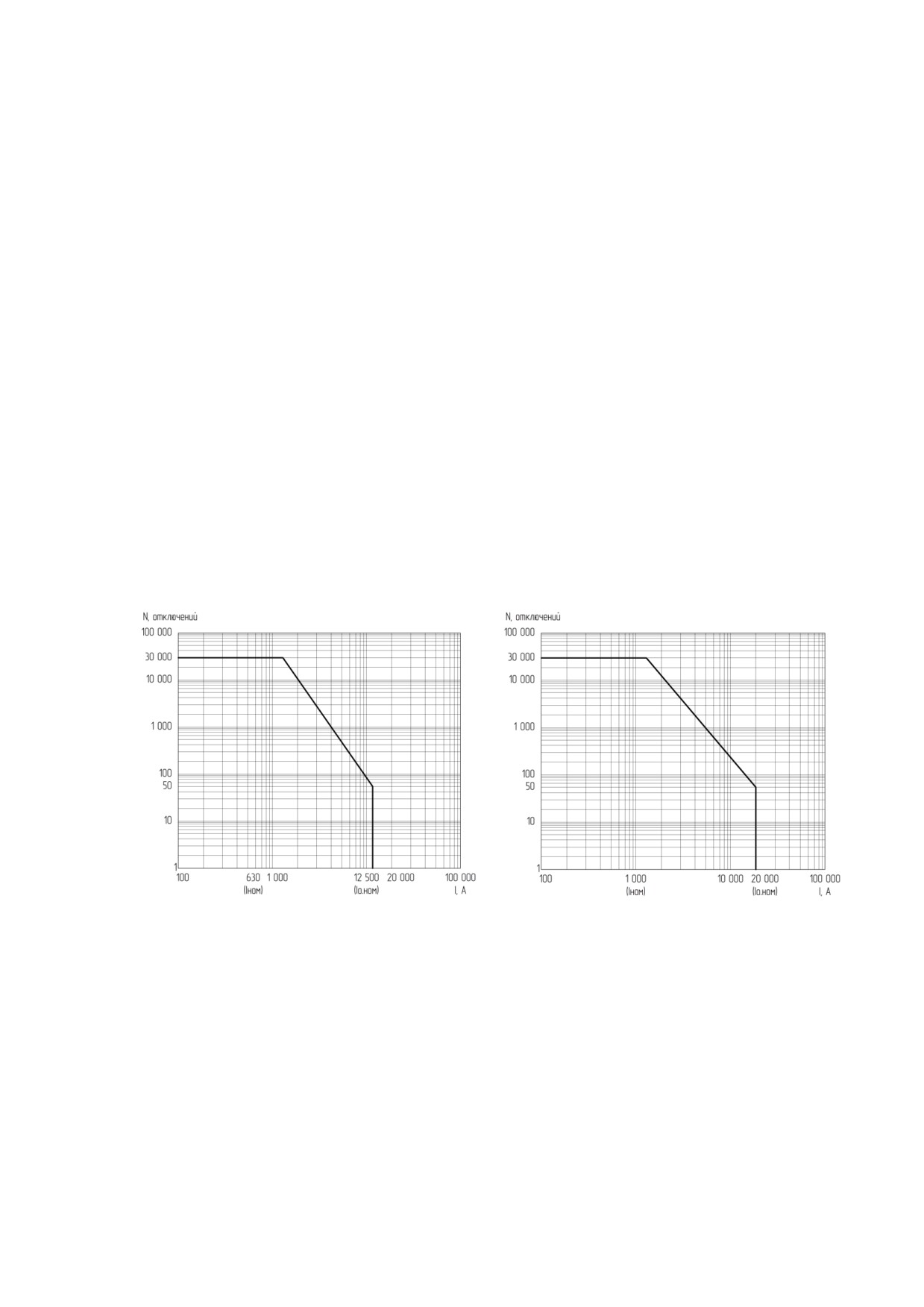

1.2.10 График коммутационного ресурса РВ приведен на рисунке 2.1

а) для Iо.ном 12,5 кА

б) для Iо.ном 20 кА

Рисунок 2.1 - График коммутационного ресурса

1.2.11 Изоляция главных цепей РВ соответствует требованиям 6.2 ГОСТ Р 52565, раздела 8

ГОСТ 1516.3 и выдерживает значения параметров указанных в таблице 3.

1.2.12 Изоляция цепей управления и вспомогательный цепей, а так же их элементов

соответствует 6.2 ГОСТ Р 52565, 4.14 ГОСТ 1516.3 и выдерживать испытательное переменное

напряжение частотой 50 Гц в течение 1 мин, прикладываемое между токоведущими и заземленными

частями и равное 2 кВ.

1.2.13 РВ соответствует требованиям к нагреву 6.3 ГОСТ Р 52565, ГОСТ 8024.

Таблица 3 - Зеначения параметров прочности изоляции главных цепей РВ

Значение

Наименование параметра

параметра

1 Номинальное напряжение, кВ

2 Испытательное напряжение полного грозового импульса относительно

земли и между контактами, кВ

3 Испытательное одноминутное переменное напряжение относительно

земли и между контактами, кВ:

- в сухом состоянии;

- под дождём

4 Дина пути утечки для степени загрязнения III по ГОСТ 9920, мм, не менее

350

1.2.14 В конструкции РВ предусмотрена электрическая блокировка против повторения

операций В и О, когда комагда на включение и отключение продолжает оставться поданной после

автоматического отключения в соответствии с 6.12.6.3

1.2.15 ШУ оборудован АКБ общей емкостью от 14 до 30 А·ч с помощью которой возможно

осуществлять резерное питания ШУ и выполнять операции и (или) циклы операций (см. 1.2.8).

1.2.16 ШУ оборудован внутренним счетчиком числа срабатываний (циклов ВО), показания

счетчика считываются с помощью пульта дистанционного управления РиМ ПДУ.

1.2.17 ШУ обеспечивает типы защиты, приведенные в таблице 7.

1.2.18 Параметры КДТН приведены в таблице 5.

1.2.19 Параметры модема приведены в таблице 8.

1.2.20 Силы натяжения проводов, присоединяемых к РВ, соответствуют требованиям 6.4.11

ГОСТ Р 52565-2006 и приведены в таблице 4.

Таблица 4 - Силы натяжения проводов, присоединяемых к РВ

Параметр

Значение

1 Статическая горизонтальная сила, вдоль оси А, Н

500

2 Статическая горизонтальная сила, вдоль оси В, Н

400

3 Статическая вертикальная сила, вдоль оси С, Н

500

Таблица 5 - Параметры комбинированных датчиков тока и напряжения (КДТН)

Значение

Наименование параметра

параметра

1 Рабочий диапазон частот, Гц

45-55

2 Класс точности датчиков напряжения, не хуже

- для нужд учета электроэнергии

0,5S

- для нужд релейной защиты

3 Диапазон измерений датчиков напряжения, кВ

от 4,8 до 11,5

4 Класс точности датчиков тока, не хуже

- для нужд учета электроэнергии (при токе до 0,2 / 1 / 20 кА)

0,5S / 1S / 5S

- для нужд релейной защиты

5 Диапазон измерени датчиков тока, кА

до 20

Таблица 6 - Требования к питанию ШУ

Значение

Наименование параметра

параметра

1 Требования к источнику оперативного питания (ОП)

1.1 Потребляемая мощность, ВА, не более ¹⁾

1.2 Максимальная потребляемая мощность, ВА, не более ²⁾

200

1.3 Номинальное напряжение оперативного питания, В

230

1.4 Диапазон напряжений оперативного питания, В

76-276

2 Требования к резервному источнику (РИ) питания

2.1 Номинальное напряжение АКБ, В

2.2 Номинальная емкость АКБ, Ач

2.3 Время заряда батареи, ч

2.4 Время работы от АКБ после пропадания ОП, ч, не менее ³⁾

3 Требования к трансформатору собственных нужд (ТСН)

3.1 Номинальное напряжение первичной обмотки, кВ

3.2 Номинальное напряжение вторичной обмотки, В

230

3.3 Тип, производтиель

ОЛ-10, СЗТТ ⁴⁾

При неработающей системе обогрева и незаряжающихся АКБ.

При работающей системе обогрева и заряжающихся АКБ.

Без работающей системы обогрева для варианта с емкостью АКБ 14 Ач;

С работающей системой обогрева для варианата с емкостью АКБ 30 Ач.

Допускается использовать ТСН с параметрам не хуже указанного.

Таблица 7 - Типы применяемых защит

Краткое наименование

Наименование защиты

защиты

1 Трехступенчатая максимальная токовая защита (первые две ступени

направленные или ненаправленные с пуском по напряжению,

МТЗ-1, МТЗ-2, МТЗ-3

ускорение МТЗ);

2 Двухступенчатая токовая защита нулевой последовательности

ТЗНП-1, ТЗНП-2

(направленная или ненаправленная с контролем напряжения)

3 Защита от несимметрии или обрыва фаз по току обратной

ЗОФ

последовательности

4 Защита от непереключения фаз

ЗНФ

5 Защита минимального напряжения

ЗМН

6 Защита от повышения напряжения

ЗПН

7 Защита от потери питания

ЗПП

8 Устройство резервирования при отказе выключателя

УРОВ

9 Автоматическое повторное включение

АПВ

10 Автоматическая частотная разгрузка

АЧР

11 Частотное автоматическое повторное включение

ЧАПВ

12 Автоматический ввод резерва

АВР

13 Автоматическое восстановление нормального режима

ВНР

электроснабжения

Таблица 8 - Параметры модема

Наименование

Значение

параметра

Тип устройства

IRZ RU22w

Стандарты связи

GPRS, EDGE, UMTS, HSPA+, IEEE 802.11b/g/n (Wi-Fi)

4 x 8P8C - Ethernet 10/100 Мбит/с

RS-485

Внешний COM-порт (DB9m)

7 GPIO с настраиваемой конфигурацией

Разъемы и

2 x SMA-F GSM-антенны

интерфейсы

2 x SMA-M Wi-Fi-антенны

1 x SMA-разъем GPS-антенны

Слот карты MicroSD

2 x слот SIM-карты

Напряжение питания от 8 до 30 В постоянного тока

Электрические

Потребление при напряжении питания 12 В - 1000 мА

характеристики

Потребление при напряжении питания 24 В - 500 мА

Возможность питания passive PoE через Port 1

Алюминиевый корпус

Физические

Габариты, не более 121х118х40

характеристики

Вес: не более 300 г

Диапазон рабочих температур от - 40°С до + 65°С

Проброс портов для доступа к ресурсам локальной сети

Клиент DynDNS для обновления информации о доменном имени при

использовании динамического IP-адреса

Туннели GRE, PPTP, EoIP, IPSec, OpenVPN, DMVPN/NHRP,

L2TPv2/v3

Динамическая маршрутизация

Дополнительные

Удалённый доступ к внешнему устройству через СОМ-порт по

функции

TCP/IP (RS232/RS485, Server Modbus TCP to RTU)

Синхронизация внутренних часов с внешними источниками

Отправка SMS через Telnet и через Web-интерфейс

Обслуживание, управление и мониторинг (OAM) через Web-

интерфейс

DHСP Server

Firewall (iptables)

1.2.21 РВ

соответствует

требовиям

электромагнитной

совместимости

ГОСТ Р 51317.6.5-2006 и выдерживает следующие виды воздействий:

а)

магнитное поле промышленной частоты по ГОСТ Р 50648-94;

б)

импульсное магнитное поле по ГОСТ Р 50649-94;

в)

затухающее колебательное магнитное поле по ГОСТ Р 50652-94;

г)

радиочастотное электромагнитное поле 80-3000 МГц по ГОСТ 30804.4.3-2013;

д)

электростатические разряды по ГОСТ 30804.4.2-2013;

е)

наносекундные импульсные помехи по ГОСТ Р 30804.4.4-2013;

ж)

кондуктивные помехи, наведенные радиочастотными электромагнитными полями по

ГОСТ Р 51317.4.6-99;

и)

провалы и прерывания напряжения электропитания по ГОСТ 30804.4.11-2013;

к)

пульсации напряжения постоянного тока по ГОСТ Р 51317.4.17-2000;

л)

напряжение промышленной частоты по ГОСТ Р 51317.4.16-2000;

м)

микросекундные импульсные помехи большой энергии по ГОСТ 51317.4.5-99;

н)

повторяющиеся колебательные затухающие помехи по ГОСТ Р 51317.4.12-99;

п)

индустриальные радиопомехи по ГОСТ 30805.22-2013

1.3.3 По заявке заказчика в ШУ могут быть реализованы следующие типы связей:



GSM (стандарт сотовой связи);



Opt (связь по оптической линии);



Ethernet (стандарт проводного соединения);



PLC (связь по высоковольтным линиям электропередачи)

Примечание - Тип связи RF (по радиоканалу) предустановлен по умолчанию для всех

исполнений ШУ.

1.3.3.1 Коды типов связи РВ из структуры условного обозначения приведены в таблице 11.

Таблица 11 - Коды типов связи

Код типа связи

GSM

Opt

Ethernet

PLC

1.5

Маркировка и пломбирование

1.5.1

Маркировка РВ соответствует 6.15 ГОСТ Р 52565, ГОСТ 12971, ГОСТ 18620 и

комплекту конструкторской документации.

1.5.2 Все виды приборов, аппаратов, а также наборные контактные зажимы, шины и

соединительная проводка имеет маркировку по системе обозначений, принятой в электрических

принципиальных схемах и схемах соединения для РВ.

1.5.3 Каждый отдельно устанавливаемый элемент имеет маркировку с указанием

назначения элемента или его номера в соответствии с монтажной электрической схемой РВ.

1.5.4 Маркировка (позиционные обозначения) аппаратов и приборов размещена возле этих

аппаратов и приборов или на несъемных частях их корпусов. Маркировка выполнена контрастными

цветовыми сочетаниями и способом, обеспечивающим стойкость против действия влаги.

1.5.5 МК имеет таблички по ГОСТ 12971, на которых по ГОСТ 18620 указана следующая

информация:

а)

товарный знак предприятия-изготовителя;

б)

условное обозначение РВ;

в)

порядковый номер РВ по системе нумерации предприятия-изготовителя;

г)

дата изготовления (год);

д)

условное обозначение МК;

е)

порядковый номер МК по системе нумерации предприятия-изготовителя;

ж)

номинальное напряжение в киловольтах;

з)

номинальный ток главных цепей в амперах;

и)

номинальный ток отключения в амперах;

к)

степень защиты по ГОСТ 14254;

л)

масса в килограммах;

м)

обозначение настоящих технических условий;

н)

изображение знака добровольной сертификации (при наличии сертификата).

1.5.6

ШУ имеют таблички по ГОСТ 12971, на которых по ГОСТ 18620 указана следующая

информация:

а)

товарный знак предприятия-изготовителя;

б)

условное обозначение РВ;

в)

порядковый номер РВ по системе нумерации предприятия-изготовителя;

г)

дата изготовления (год);

д)

условное обозначение ШУ;

е)

порядковый номер ШУ по системе нумерации предприятия-изготовителя;

ж)

номинальное напряжение в вольтах;

з)

ток потребления в амперах

и)

степень защиты по ГОСТ 14254;

к)

масса в килограммах;

л)

обозначение настоящих технических условий;

м)

изображение знака добровольной сертификации (при наличии сертификата).

1.6

Упаковка

1.6.1

Каждое комплектующее изделие РВ имеет отдельную упаковку по ГОСТ 23216. ШУ

упакован в собранном виде. Аппараты, для которых в сопроводительных документах даны

рекомендации по перевозке этих аппаратов отдельно, имеют отдельную упаковку.

1.6.2 Упаковка МК соответствует 6.16 ГОСТ Р 52565 и комплекту конструкторской

документации и исключает возможность механических повреждений и защищает изоляционные

части МК в процессе транспортирования и хранения.

1.6.3 Сопроводительная и эксплуатационная документация упакована в полиэтиленовый

пакет и вложена в упаковку.

1.6.4 На каждую упаковочную единицу нанесена транспортная маркировка.

1.6.5 Маркировка упаковочной единицы соответствовует требованиям конструкторской

документации с нанесением манипуляционных знаков "Верх", "Хрупкое. Осторожно", "Беречь от

влаги" по ГОСТ 14192.

1.6.6 Маркировка нанесена на ярлык, прикрепленный к упаковочной единице, и содержит

следующие сведения:

а)

товарный знак предприятия-изготовителя;

б)

наименование предприятия-изготовителя и его адрес;

в)

наименование и обозначение типа РВ;

г)

заводской номер РВ;

д)

наименование и (или) обозначение комплектующего изделия РВ;

е)

заводской номер комплектующего изделия РВ;

ж)

дату упаковки;

з)

отметку лица, ответственного за упаковку;

и)

отметку ОТК предприятия-изготовителя;

к)

штриховой код, содержащий наименование предприятия-изготовителя и тип РВ.

1.6.7

Каждому РВ присвоен штриховой код по EAN-13 ГОСТ ISO/IEC 15420.

1.6.8

Штриховой код обозначения кода типа РВ, заводского номера года изготовления

соответствует ГОСТ ИСО/МЭК 16390..

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1

Общие сведения

2.1.1

Работа с РВ может выполняться в местном и дистанционном режимах.

2.1.2

Переключение режимов управления возможно с помощью нажатия кнопок на лицевой

панели блока РЗиА (см. рисунок 4.2)

2.1.3 К местному управлению относится:

а)

управление с помощью кнопок лицевой панели ШУ;

б)

управление с помощью РиМ ПДУ;

в)

управление с помощью лицевой панели блока РЗиА;

2.1.4

К дистанционному управлению относится управление по каналам диспетчерского

управления и сбора данных (SCADA) по протоколам ModBus RTU/TCP, МЭК 60870-5-104:

а)

GSM (стандарт сотовой связи);

б)

Opt (связь по оптической линии);

в)

Ethernet (стандарт проводного соединения);

г)

PLC (связь по высоковольтным линиям электропередачи).

2.1.5

Для блокировки операции В необходимо перевести переключатель Блокировка,

расположенный на лицевой панели ШУ, в положение ВКЛ (см. рисунок 4.1).

2.2

Питание

2.2.1

Питание ШУ осуществляется от источника оперативного питания (ТСН).

2.2.2

Для подачи оперативного питания необходимо перевести положение автоматического

выключателя Ввод 1, расположенного на лицевой панели ШУ (см. рисунок 4.1), во включенное

положение, при этом должен засветится индикатор Сеть.

Примечание

- Для двухстороннего типа питания необходимо так же перевести

автоматический выключатель Ввод

2 во включенное положение, чтобы при отключенном

поолжении модуля коммутационого была возможность осуществлять оперативное питание ШУ.

2.2.3 При отсутствии оперативного питания в ШУ предусмотрен резервный источник в

виде АКБ.

2.2.4 Для подачи питания от АКБ необхоидимо перевести автоматический выключатель

АКБ во включенное положение, затем нажать кнопку АКБ на лицевой панели ШУ.

2.2.5 При разряженных АКБ для подачи питания на ШУ, можно воспользоваться блоком

механизированного включения РиМ БМВ. Для этого необходимо подключить БМВ к разъему РИ,

расположенному на лицевой панели ШУ, и подать питание (подробнее см. РЭ на БМВ). При этом

должен засветиться индикатор 24 В.

2.3

Местное управление

2.3.1

Для подачи команд на операции В/О в режиме местного управления необходимо

убедиться в наличии питания ШУ (индикатор Сеть или 24 В должен светится, подробнее см. 2.2).

2.3.2 Индикаторы состояния ВКЛ и ОТКЛ отображают положение модуля

коммутационного.

2.3.3 Для перехода в режим местного управления (МУ) необходимо на блоке РЗиА

перевести МУ в положение ВКЛ, а АСУ в положение ОТКЛ.

2.3.4 Для выполнения операции В необходимо нажать кнопку ВКЛ на лицевой панели ШУ

или кнопку I на лицевой панели блока РЗиА, либо воспользоваться пультом дистанционного

управления РиМ ПДУ (подробнее см. РЭ на РиМ ПДУ).

2.3.5 Для выполнения операции О необходимо нажать кнопку ОТКЛ на лицевой панели

ШУ или кнопку О на лицевой панели блока РЗиА, либо воспользоваться пультом дистанционного

управления РиМ ПДУ (подробнее см. РЭ на РиМ ПДУ).

2.4

Дистанционное управления

2.5

Дистанционное управление РВ выполняется по каналам (GSM, Opt, Ethernet, PLC)

диспетчерского управления и сбора данных (SCADA).

2.6

Для корректной работы дистанционного управления протокол передачи данных

должен соответствовать МЭК 60870-5-104, блок РЗиА должен быть переключен в режим МУ -

ОТКЛ, АСУ - ВКЛ.

2.7

Подробное описание и работа с блоком РЗиА приведена в БКЖИ.656316.004-7.02

«Микропроцессорные блоки релейной защиты и автоматики серии БЭМП РУ-СП1 Руководство по

эксплуатацииª и БКЖИ.00009-01 90 01-1 «Руководство пользователя программным обеспечением

проводник устройств БЭМП BempExplorerª.

Рисунок 4.1 - Панель управления ШУ

Рисунок 4.2 - Панель управления блока РЗиА

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1

Общие требования

3.1.1

РВ не требуют проведения проверок(испытаний) в течение всего срока службы.

3.1.2

При приемке РВ потребителем могут быть проеведны проверки 3.2, 3.3 в соответствии

с требованиями нормативных документов.

3.2

Проверка электрического сопротивления главных цепей

3.2.1

Проверку электрического сопротивления главных цепей выполняют при постоянном

токе методом вольтметра-амперметра или прибором непосредственного измерения сопротивления

между выводами каждого полюса МК при замкнутом состоянии главных контактов МК. Значение

тока, пропускаемого во время испытания через главную цепь, должно быть не менее 50 А, но не

более номинального.

3.2.2 Для проведения проверки рекомендуется исползовать микроомметр МКИ-200 или

аналогичный.

3.2.3 Измерение проводят в местах (Т1, Т2), указанных на рисунке 5.1.

3.3

Проверка прочности изоляции главных цепей

3.3.1

Проверка прочности изоляции проводится по

7.4.2 ГОСТ

1516.2-97

«Метод

испытания одноминутным напряжениемª при нормированном значении испытательного

напряжения 32/42 кВ (для номинального напряжения 6/10 кВ соответственно) в сухом состоянии.

3.3.2 При испытании в отключенном положении напряжение прикладывается к выводу Ш1

испытуемого полюса, вывод Ш2 данного полюса, выводы Ш1 и Ш2 других полюсов и корпус

выключателя заземляются.

3.3.3 При испытании во включенном положении напряжение прикладывается к выводам

Ш1, Ш2 испытуемого полюса, выводы Ш1, Ш2 других полюсов и корпус выключателя

заземляются.

3.3.4 Обозначения выводов полюсов показаны на рисунке 5.2.

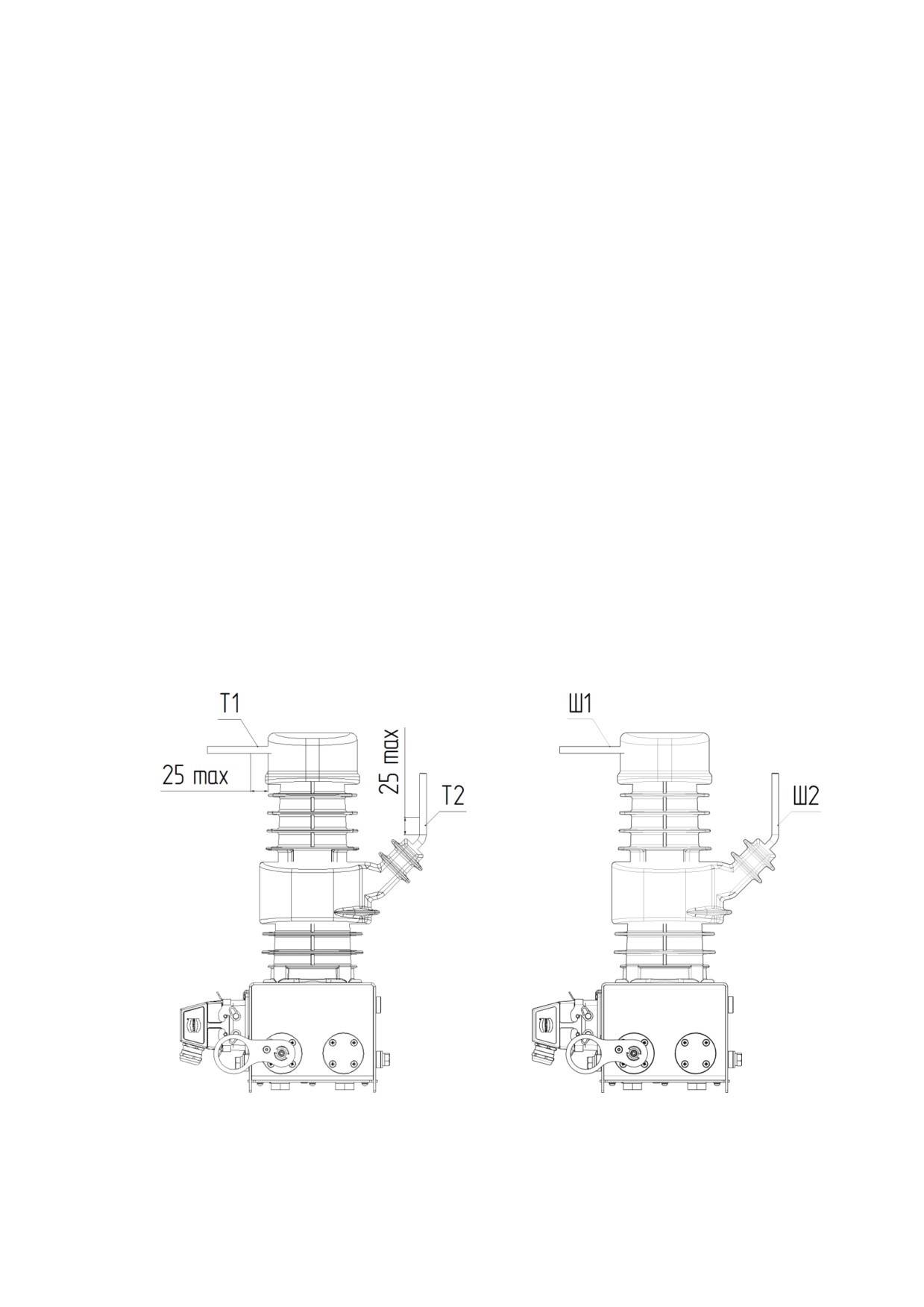

Рисунок 5.1 - Места для проверки

Рисунок 5.2 - Обозначение выводов для

электрического сопротивления главных цепей

проверки прочности изоляции

ТРАНСПОРТИРОВАНИЕ

6.1

РВ (включая комплект поставки) транспортируют в крытых железнодорожных

вагонах, в герметизированных отапливаемых отсеках самолетов, автомобильным или водным

транспортом, с защитой от дождя и снега. Условия транспортирования: «Сª по ГОСТ 23216.

6.2

Условия транспортирования комплектующих изделий РВ: в транспортной и

потребительской таре при условиях тряски с ускорением не более 30 м/с² при частоте ударов от 80

до 120 в минуту, при температуре окружающего воздуха от минус 50/70 (У1/УХЛ1) до плюс 55 °С,

верхнем значении относительной влажности воздуха 100 % при температуре 25 °С.

Примечание

- По специальному заказу упаковка МК обеспечивает условия

транспортирования 8 (ОЖ3) по ГОСТ 15150 при температуре от минус 50/70 (У1/УХЛ1) до плюс

55 °С, верхнем значении относительной влажности воздуха 100 % при 25 °С, на открытом воздухе.

6.3

МК транспортируют в таре в вертикальном положении, не более двух рядов по

вертикали. Во время транспортирования тара с МК должна быть надежно закреплена в

вертикальном положении в соответствии с правилами, действующими на транспорте данного вида.

6.4

При транспортировании и погрузочно-разгрузочных работах тару с комплектующими

изделиями РВ запрещается подвергать резким толчкам и ударам. Для подъема и перемещения

необходимо использовать транспортные тележки.

6.5

Расстановка и крепление в транспортных средствах должны обеспечивать устойчивое

положение комплектующих изделий РВ, исключать удары о стенки транспортного средства.

6.6

Допускается транспортирование устройств (включая комплект поставки) в пределах

одного населенного пункта или между близкорасположенными населенными пунктами без

упаковки или во временной (упрощенной) упаковке, защищающей от атмосферных осадков, при

условии принятия мер, предохраняющих устройства от повреждений. При этом перевозку, а также

погрузку и разгрузку следует выполнять в течение светлого времени суток.

УТИЛИЗАЦИЯ

7.1

РВ не представляет опасности для окружающей среды и здоровья человека после

окончания срока службы.

7.2

МК содержит:



драгоценные металлы - серебро 26,29 г (ВДК - 3шт.);



цветной металл - медь 12,6 кг (ВДК - 3шт., шины верхние - 3 шт., гибкие связи -

3 шт., катушки приводов - 3шт.).

7.3

При утилизации МК разобрать на составные части, ВДК обернуть брезентом и

разбить; разобрать материалы на цветные, чёрные и драгоценные металлы.

7.4

Порядок утилизации РВ

- в соответствии с требованиями, устанавливаемыми

законодательством РФ для утилизации электронного оборудования согласно Федеральному

классификационному каталогу отходов ФККО

(код

92100000 00 00 0), ГОСТ

30775

(код N 200303//P 0000//Q01//WS6//C27+C25//H12//D01+R13).

7.5

Остальные элементы РВ подлежат утилизации в соответствии с требованиями,

установленными производителями этих изделий.
