ПУНКТ СЕКЦИОНИРОВАНИЯ СТОЛБОВОГО ИСПОЛНЕНИЯ (РЕКЛОУЗЕР) ПСС-6(10) НАПРЯЖЕНИЕМ 6, 10 кВ НА ТОКИ 630, 1000А. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПУНКТ СЕКЦИОНИРОВАНИЯ СТОЛБОВОГО ИСПОЛНЕНИЯ

(РЕКЛОУЗЕР)

ПСС-6(10) НАПРЯЖЕНИЕМ 6, 10 кВ НА ТОКИ 630, 1000А

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

2020г.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1.Описание и технические характеристики

1.1.Назначение и область применения

1.2.Технические характеристики

2.Комплектность поставки

3.Конструкция

3.1.Конструкция коммутационного модуля

3.2. Конструкция шкафа управления

3.3.Комплект крепления на опоры

4.Принцип действия и варианты применения

5.Функциональные возможности

6. Указания по эксплуатации

6.1.Монтаж оборудования

6.2.Заземление реклоузера

6.3.Техническое обслуживание

7.Гарантии изготовителя

ВВЕДЕНИЕ

Настоящее техническое описание и руководство по эксплуатации распространяется

на пункты секционирования столбовые (вакуумные реклоузеры) типа ПСС-10 на номи-

нальное напряжение 6 кВ и 10 кВ и включает в себя сведения о назначении, технических

характеристиках, конструкции, а также указания по монтажу и эксплуатации изделия.

Руководство по эксплуатации рассчитано на обслуживающий персонал,

прошедший подготовку по техническому использованию и обслуживанию электро-

технических изделий высокого напряжения.

Необходимые параметры и надежность работы устройства в течение срока служ-

бы обеспечиваются не только качеством самого изделия, но и соблюдением условий

транспортирования, хранения, монтажа, наладки обслуживания, поэтому выполнение всех

требований настоящего руководства является обязательным.

В связи с постоянным усовершенствованием устройства в дальнейшем могут

быть внесены изменения, не ухудшающие параметры и качество изделия.

Список используемых сокращений:

ПСС - пункт секционирования столбовой (с функцией учета электроэнергии);

КМ - коммутационный модуль;

ШУ - шкаф управления (и учета);

МК - монтажный комплект;

ВВ - вакуумный выключатель;

БУ - блок управления;

РЗА - релейная (микропроцессорная) защита и автоматика;

ТТ - трансформатор тока;

ТСН - трансформатор собственных нужд;

ИБП - источник бесперебойного питания;

ЛЭП - линия электропередачи;

ОПН - ограничитель перенапряжений;

АПВ - автоматическое повторное включение;

АЧР - автоматическая частотная разгрузка.

1. Описание и технические характеристики

1.1.Назначение и область применения

Пункт секционирования столбовой или вакуумный реклоузер (далее - реклоузер) —

это коммутирующее устройство наружной установки на основе вакуумного выключателя,

предназначенное для коммутации и защиты воздушных линий электропередачи трехфаз-

ного переменного тока частотой 50 Гц и напряжением 6(10) кВ.

Реклоузер предназначен для оперативных переключений в распределительной

сети, отключения поврежденных участков линии электропередачи, автоматического по-

вторного включения линии, ввода сетевого резервного питания.

Реклоузер позволяет осуществлять как автоматическое, так и дистанционное, а также

ручное включение и отключение вакуумного выключателя.

Входящий в состав реклоузера комплект релейной защиты позволяет обеспечить

гибкость и индивидуальный подход при настройке параметров работы сети.

Применение в качестве коммутирующего устройства вакуумного выключателя сов-

местно с современными устройствами релейной и микропроцессорной защиты обуславли-

вает следующие его характерные преимущества реклоузеров:

✓ Небольшие габариты и вес реклоузера, простота монтажа на опоре ЛЭП; не требуется

дополнительный землеотвод, монтаж фундаментов и ограждений;

✓ Механическая прочность, устойчивость против неблагоприятных погодных явлений

(снег, ветер, гололед), вандалозащищенность;

✓ Большой коммутационный ресурс; длительная эксплуатация без обслуживания;

✓ Возможность получения оперативной информации о состоянии сети, автоматическая

локализация повреждений без выезда оперативного персонала;

✓ Возможность осуществления централизованного диспетчерского управления сетью.

Применение реклоузеров в распределительных сетях позволяет:

✓ повысить надежность энергоснабжения потребителей

- уменьшить количество

аварийных отключений, сократить их длительность;

✓ снизить затраты на строительно-монтажные и пусконаладочные работы;

✓ значительно сократить эксплуатационные затраты на коммутирующее оборудование;

✓ упростить поиск и локализацию повреждений на линиях электропередачи.

1.2.Технические характеристики

Реклоузер выпускается серийно по техническим условиям (ТУ) и соответствует тре-

бованиям ГОСТ 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750

кВ», ГОСТ Р51321.1-2007 (МЭК 60439-1.2004) «Устройства комплектные низковольтные»,

правилам устройства электроустановок (ПУЭ).

Реклоузер предназначен для работы в следующих условиях:

✓ высота установки над уровнем моря - не более 1000 м;

✓ окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижаю-

щих

параметры изделия;

✓ верхнее допустимое значение относительной влажности воздуха

100% при

температуре +25° С;

✓ температура окружающего воздуха от -60° до +40° С (соответствует климатическому

исполнению УХЛ категории размещения 1 по ГОСТ 15150-69);

✓ скорость ветра не более 40 м/с при отсутствии гололеда, скорость ветра до 15 м/c

при допустимой стенке гололеда не более 25 мм;

✓ интенсивность грозовой деятельности - до 40 часов;

Таблица 1. Основные технические характеристики

№

Параметр

Значение

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток, А

630;1000

Номинальный ток отключения, кА

Номинальный ток термической стойкости (3 с), кА

Ресурс по коммутационной стойкости, не менее

• при номинальном токе В-О

3000

• при номинальном токе отключения В-О

100

Напряжение оперативного питания, В

~220

Номинальный ток вторичных цепей, А

1 или 5

Трансформаторы тока

0,2; 0,5; 0,2S; 0,5S

Класс точности

Трансформаторы напряжения

0,2; 0,5

Счетчик электроэнергии

0,2;0,5;0,2S;0,5S

Диапазон предельных температур, С

-60 ... +40

Срок службы, лет

2. Комплектность поставки.

В состав стандартного комплекта поставки входит следующее оборудова-

ние:

коммутационный модуль (КМ);

шкаф управления (ШУ);

соединительный кабель;

монтажный комплект для установки реклоузера на одну или две опоры (МК);

паспорт;

Руководство по эксплуатации.

Дополнительное оборудование и принадлежности (по запросу):

ограничители перенапряжений;

линейные разъединители наружной установки;

аппаратура связи;

дополнительное программное обеспечение;

счетчик электроэнергии.

Дополнительное оборудование не входит в состав стандартной поставки, необходи-

мость его включения в комплект поставки должна быть указана в опросном листе при за-

казе.

Дополнительное оборудование устанавливается вне коммутационного модуля реклоузера.

3.Конструкция

Конструктивно реклоузер состоит из следующих основных частей:

• коммутационный модуль с установленным внутри вакуумным выключателем и

трансформаторами (тока, напряжения, собственных нужд);

• шкаф управления с установленными внутри блоком релейной защиты и автоматики,

блоком управления, счетчиком электроэнергии и т.д.;

•

монтажный комплект для креплений на опоры.

3.1. Конструкция коммутационного модуля

Коммутационный модуль представляет собой конструкцию из стальных профи-

лей, обшитых листовой сталью, покрытую слоем порошковой краски.

Корпус состоит из верхней крышки, угловых кожухов, дна, боковых и торцевых

панелей, выполненных для удобства монтажа. На боковых и торцевых панелях

имеются резиновые уплотнители. На дне корпуса имеется болт М12х45 для заземле-

ния. По торцам модуля имеются уголки с отверстиями для установки на монтажные

швеллера, которые в свою очередь крепятся к ж/б опорам посредством шпилек М16х250

и уголков.

Для присоединения коммутационного модуля к ВЛ на крыше модуля установлены

фарфоровые (полимерные) проходные изоляторы. Размещение изоляторов выполнено со

скосами в 15 градусов по отношению к среднему вводу.

Внутри корпуса коммутационного модуля устанавливается оборудование на

напряжение 6(10) кВ:

•

вакуумный выключатель (ВВ);

•

трансформаторы тока (ТТ);

•

трансформаторы напряжения;

•

предохранители;

•

трансформатор собственных нужд (ТСН).

Дренажные отверстие, расположенные на дне коммутационного модуля, позволяет

удалять конденсат, образующийся при перепадах температуры окружающей среды.

3.2. Конструкция шкафа управления

Корпус шкафа управления выполнен из листовой стали, покрытой слоем порошковой краски.

Во избежание несанкционированного доступа внутрь низковольтного шкафа на дверце шкафа преду-

смотрены ушки для установки навесного замка. Специальный резиновый уплотнитель обеспечива-

ет степень защиты оболочки шкафа управления IP54.

Шкаф управления связан с коммутационным модулем посредством кабеля, подклю-

чение которого осуществляется снизу модуля. Конструкция низковольтного модуля ис-

ключает попадание влаги на контакты разъемов в случае образования внутри модуля

конденсата.

В корпусе шкафа управления устанавливается низковольтное оборудование,

обеспечивающее управление реклоузером:

•

терминал релейной защиты и автоматики (РЗА);

•

органы ручного управления коммутационным модулем;

•

лампы индикации состояния вакуумного выключателя;

Дополнительно в корпусе шкафа управления могут устанавливаться:

•

блок управления (БУ);

•

аппаратура связи;

•

источник бесперебойного питания (ИБП);

•

аппаратура контроля и поддержания заданной температуры внутри шкафа;

•

счетчик электроэнергии.

На задней стенке шкафа управления предусмотрена конструкция, с помощью кото-

рой осуществляется крепление на опоры воздушной линии электропередачи.

3.3. Комплект крепления на опоры

Монтаж коммутационного модуля

(КМ) осуществляется на опорах воздушных

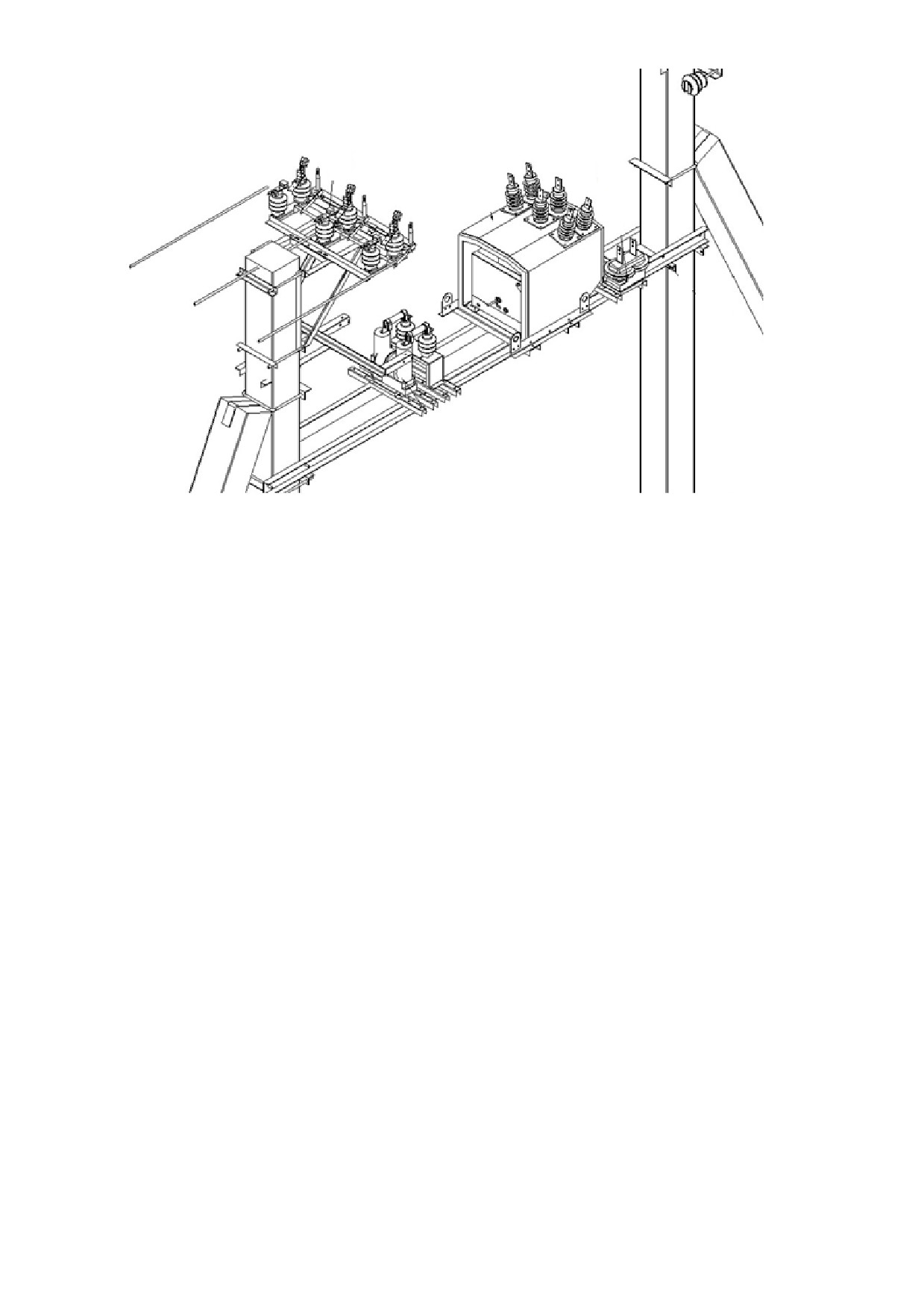

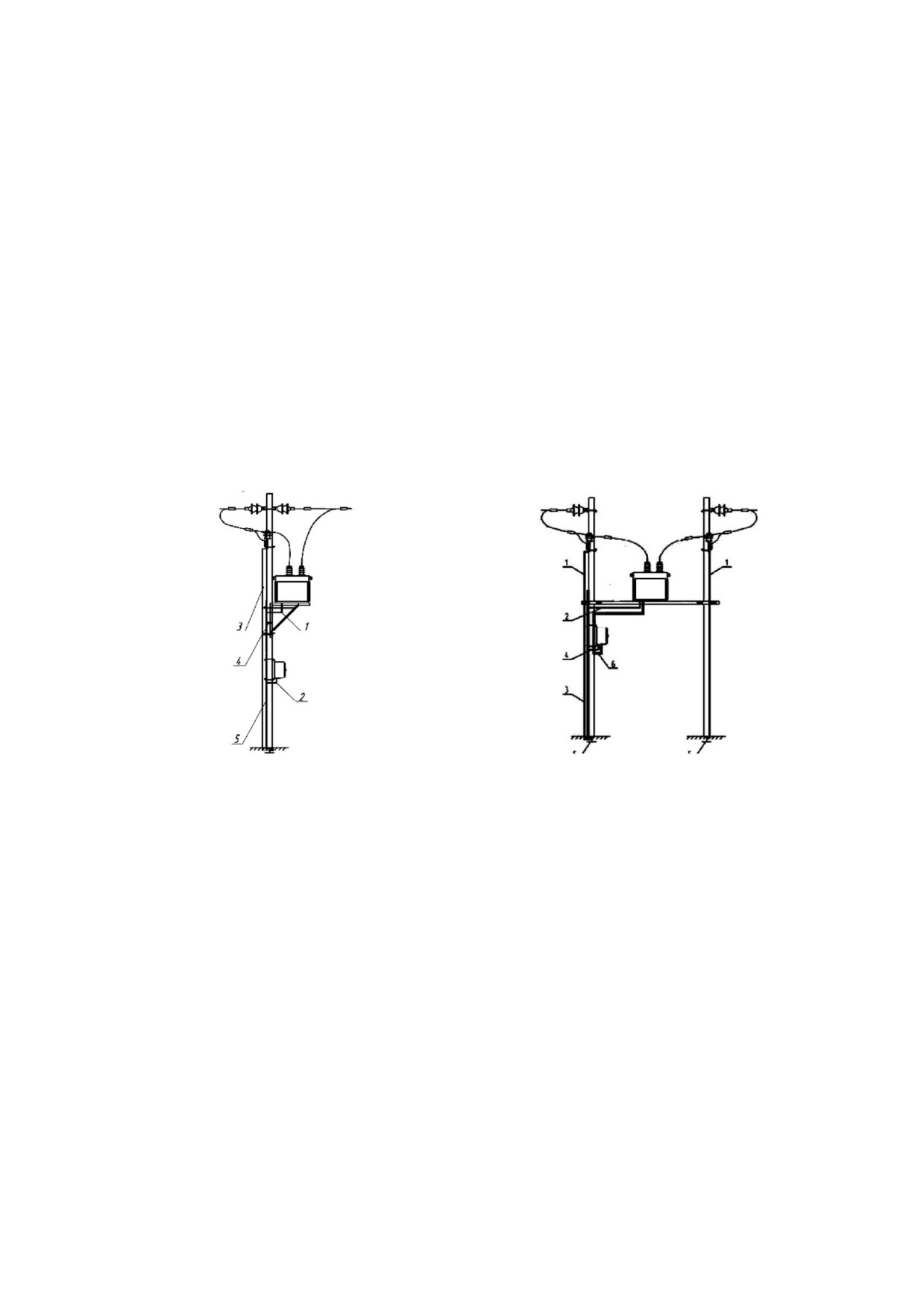

линий электропередач при помощи монтажного комплекта (МК).

Монтажный комплект предназначен для установки коммутационного модуля на желе-

зобетонных опорах и представляет собой сварную окрашенную металлоконструкцию с не-

обходимым комплектом метизов для крепления к одной или двум опорам.

Монтажный комплект входит в состав поставки. Тип монтажного комплекта должен

быть указан в опросном листе в опросном листе при заказе реклоузера.

При заказе дополнительного оборудования (ОПН, разъединители и т.д.) в поставку мо-

гут быть включены соответствующие монтажные комплекты для установки этого обору-

дования, что должно быть отдельно отражено в опросном листе.

Для удобства обслуживания реклоузера по дополнительному запросу возможно вклю-

чение в комплект поставки площадки обслуживания.

4. Принцип действия и варианты применения

Включение реклоузера в линию

В зависимости от схемы организации электроснабжения (кольцевая, двойная магистраль-

ная, магистральная, радиальная) используемые в электрической сети реклоузеры могут

быть двух типов: с односторонним питанием или с двухсторонним питанием.

Реклоузер с односторонним питанием получает оперативное питание от одного трансфор-

матора собственных нужд (ТСН), подключенного со стороны источника питания (рис. 1).

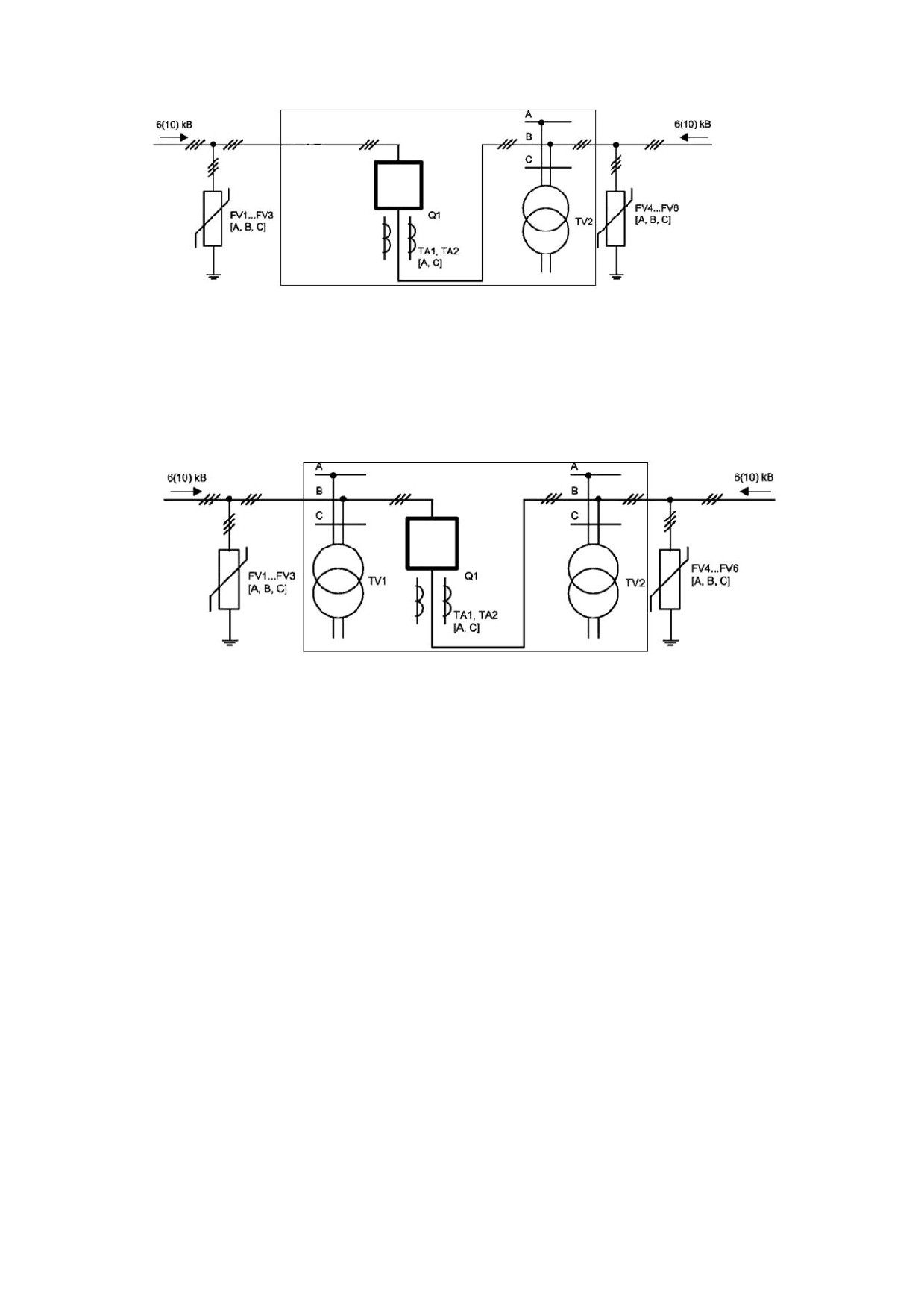

Рис. 1. Принципиальная схема включения реклоузера в линию при односто-

роннем питании

Реклоузер с двухсторонним питанием может получать оперативное питание от любого из

двух трансформаторов собственных нужд, установленных по разные стороны от реклоузера.

Рис. 2. Принципиальная схема включения реклоузера в линию при двусто-

роннем питании

В качестве источника оперативного питания может выступать не только трансфор-

матор собственных нужд, включенный в линию, но и любой внешний источник,

например, находящаяся рядом трансформаторная подстанция.

Так же рекомендуется установка двух комплектов ограничителей перенапряжения

(ОПН) с обеих сторон реклоузера, для устранения перенапряжений, вызываемых комму-

тациями вакуумной аппаратуры. Ограничители перенапряжения не входят в стандартный

комплект поставки реклоузера.

Для создания видимого разрыва при обслуживании реклоузера требуется установка

одного или двух (в зависимости от схемы электрической сети) разъединителей на сосед-

них опорах ЛЭП. Разъединители не входят в стандартный комплект поставки.

5. Функциональные возможности

Функциональные возможности реклоузера определяются оборудованием, устанавли-

ваемым в шкафу управления ШУ.

Установленный в реклоузере терминал может работать в двух режимах управления:

дистанционном и местном. Выбор местного или дистанционного режима управления вы-

полняется путем изменения статуса дискретного входа. Если подается сигнал на этот вход

то, устанавливается местный режим управления, в противном случае разрешено дистанци-

онное управление.

В режиме дистанционного управления сигналы на терминал могут поступать по

оптоволоконным каналам связи, радиоканалам и с использованием GSM-модемов. В ре-

жиме местного управления все команды управления, посланные по каналам связи, игнори-

руются.

6. Указания по эксплуатации

6.1. Монтаж оборудования

Монтаж реклоузера должен производиться персоналом, имеющим необходимую

квалификацию, квалифицированную группу по технике безопасности не ниже III, с со-

блюдением требований «Правила по охране труда при эксплуатации электроустано-

вок», «Правил устройства электроустановок». После монтажа устройства к нему под-

водят кабели внешних подключений.

Подключения и отключения цепей питания и заземления, а также цепей интерфейсов

должны производиться при отключенном питании.

Рис. 3. Схема установки и заземления

Рис. 4. Схема установки и заземления

1- заземление ОПН

1- заземление КМ

2- заземление КМ

2- заземление ШУ

3- общий спуск заземления

3- заземление ОПН

4- заземление ШУ

4- заземление рамы КМ

Монтаж ПСС-10 на опорывоздушных линий электропередачи осуществляется в сле-

дующем

порядке:

6.2. Снятие транспортировочной упаковки и осмотр изделия на предмет внешних повре-

ждений

6.3.Выбор высоты установки коммутационного модуля и низковольтного шкафа соглас-

но проекту

6.4. Монтаж рамы под коммутационный модуль. Рама под коммутационный модуль

устанавливается на заданной высоте и фиксируется на опоре с помощью

съемного уголка

6.5. Установка коммутационного модуля

6.6. Установка шкафа управления. Шкаф управления устанавливается на заданной высо-

те и фиксируется на опоре с помощью съемного уголка и шпильки

6.7. Прокладка соединительного кабеля

6.8. Заземление коммутационного модуля, низковольтного шкафа, рамы под коммутаци-

онный модуль

6.9. Монтаж проводов линий электропередач к проходным изоляторам коммутаци-

онного модуля

6.10.Настройка низковольтной аппаратуры согласно РЭ на данную аппаратуру

6.2. Заземление реклоузера

Заземлению подлежат коммутационный модуль и шкаф управления. Заземление

коммутационного модуля должно производиться проводником сечением не менее 20 мм.

Заземление шкафа управления производится проводником сечением не менее 3,5 мм2. За-

земляющие проводники коммутационного модуля и низковольтного шкафа присоединя-

ются к общему спуску заземления (см. рис. 3,4).

Дополнительное оборудование (кроме ОПН) заземляется путем присоединения к об-

щему спуску заземления. ОПН заземляется отдельным спуском.

Установка дополнительного оборудования на корпус коммутационного моду-

ля недопустима.

6.3.Техническое обслуживание

В процессе эксплуатации реклоузер не требует проведения периодических (плановых)

текущих, средних и капитальных ремонтов в течение всего срока службы.

После установки реклоузера и перед вводом в эксплуатацию рекомендуется произ-

вести по 5 операций ручного и автоматического включения-отключения.

Профилактический контроль технического состояния реклоузера допускается прово-

дить в следующие сроки: при вводе в эксплуатацию, первую проверку - через 2 года экс-

плуатации, повторные - через 5 лет.

В объем профилактического контроля входят: проверка общего состояния реклоузера

(внешний осмотр), проверка работоспособности коммутационного модуля и составляющих

шкафа управления.

7. Гарантии изготовителя

Гарантийный срок хранения и эксплуатации реклоузера составляет 5 (пять) лет с даты

ввода реклоузера в эксплуатацию.

Гарантийные обязательства предприятия-изготовителя прекращаются:

•

при истечении гарантийного срока хранения и эксплуатации;

•

при выработке коммутационного или механического ресурса;

•

в случае нарушения условий и правил хранения, транспортирования и эксплуатации.

Предприятие-изготовитель не несет ответственности за любые виды косвенного

ущерба, вызванного отказом реклоузера.

Отказавшие по вине предприятия-изготовителя в период гарантийного срока рекло-

узеры (или их модули) бесплатно заменяются или ремонтируются за счет изготовителя, по

согласованию с Заказчиком. Завод-изготовитель осуществляет комплексное сопровождение

своих изделий на протяжении всего срока их службы.

По согласованию с Заказчиком осуществляется шефмонтаж или комплекс пусконаладочных

работ оборудования «под ключ».

//////////////////////////////////////////
