Плоттер / катер Mimaki CJV30-60, CJV30-100, CJV30-130, CJV30-160. Руководство по эксплуатации и ТО - часть 7

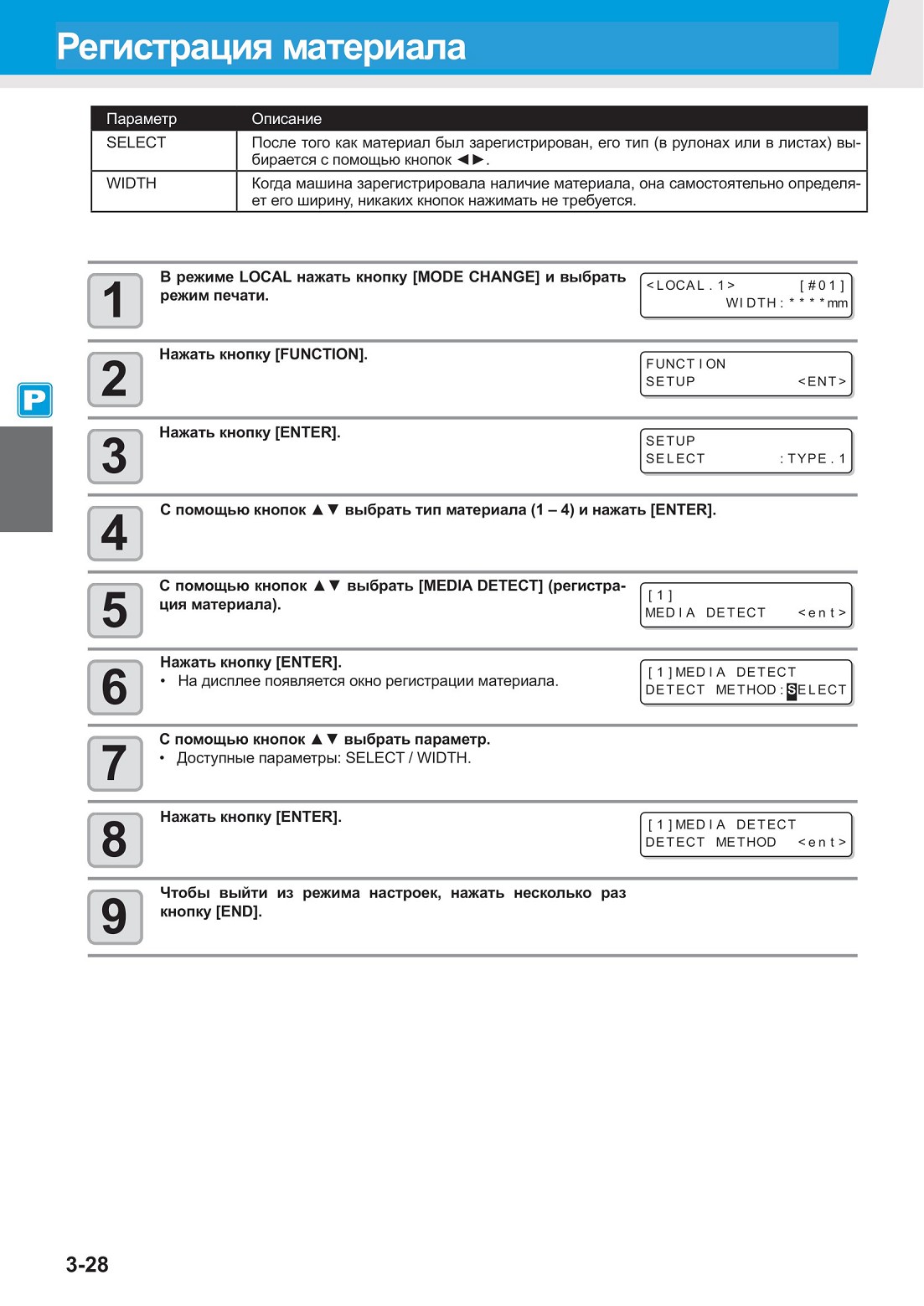

Регистрация материала

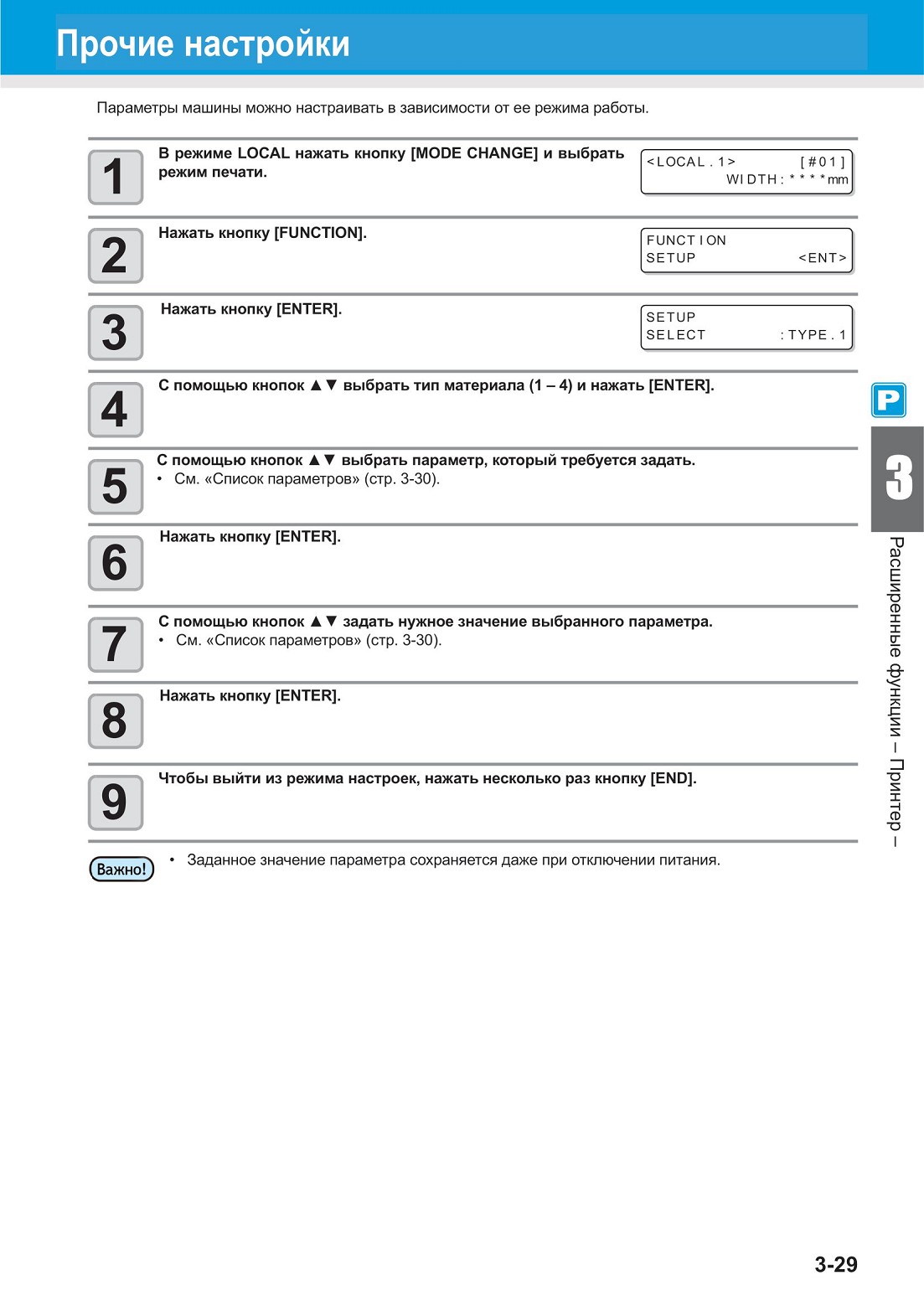

Прочие настройки

Подчеркнуты значения по умолчанию.

Параметр	Описание	Значения
PINCH ROLLER	Настройка прижимного усилия верхних прижимных роликов и их номеров в зависимости от используемого материала.	см. стр. 3-5
MEDIA COMP.	Корректировка скорости подачи материала.	см. стр. 3-8
DROP. POS CORRECT	Данный параметр используется в том случае, когда изменилась толщина материала, высота головки или тип чернил.	см. стр. 3-10
HEATER	Задается температура нагревателей.	см. стр. 3-12
HEATER	Задаются время ожидания (standby), или значение "отключено" (OFF), для нагревателей.	см. стр. 3-12
PRINT MODE	Настройка качества печати.	см. стр. 3-16
	Настройка направления сканирования.
	Настройка логического подвода головок.
	Настройка печати белого фона.
INK LAYER	Задается число слоев печати.	От одного до девяти
DRYING TIME	Задается время высыхания для каждого сканирования.	см. стр. 3-21
DRYING TIME	Задается время высыхания после завершения печати.	см. стр. 3-21
AUTO CUT	Задается автоматическая прорезка материала после завершения печати.	ON/OFF
PRE-FEED	Задается продвижение материала вперед и назад перед печатью.	ON/OFF
MARGIN	Задается ширина левого поля.	см. стр. 3-22
MARGIN	Задается ширина правого поля.	см. стр. 3-22
COLOR PATTERN	Печать цветного шаблона по правой кромке материала.	ON/OFF
REFRESH	Задается степень освежения головок.	от 0 до 3
VACUUM	Возможность подсасывать материал.	STRONG/ STANDARD/ LittleWEAK / WEAK/OFF
FEED SPEED	Задается скорость подачи материала, например, во время печати.	10-100-200%
PRIORITY	Задается приоритет настроек (машины или компьютера).	INDIVIDUALLY/ ALL HOST/ALL PANEL
AUTO CLEANING	Автоматическая очистка головок после завершения печати.	см. стр. 3-25
PRINT. CLEANING	Автоматическая очистка головок во время печати.	см. стр. 3-27
MEDIA DETECT	Регистрация материала.	см. стр. 3-28

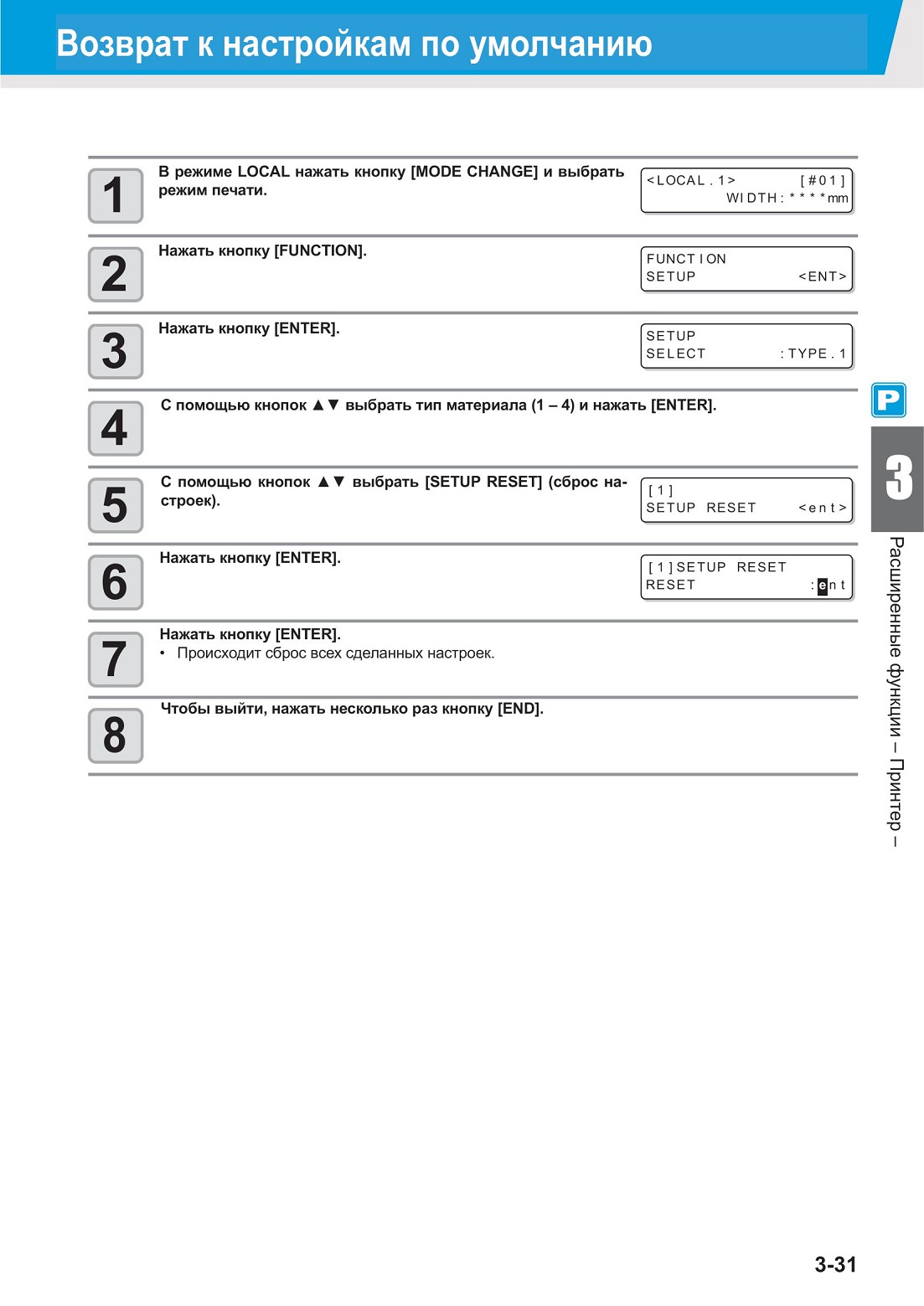

Возврат к настройкам по умолчанию

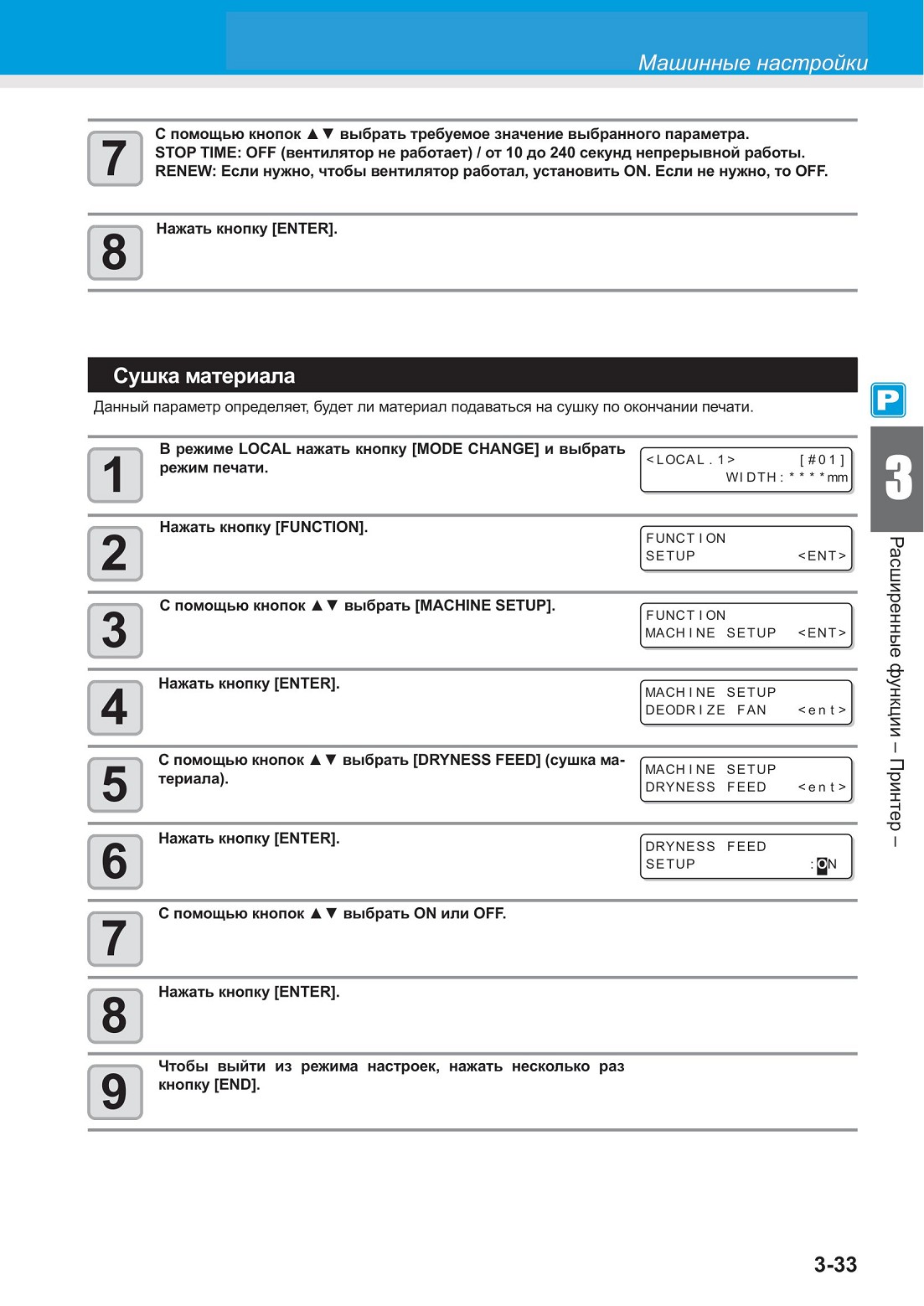

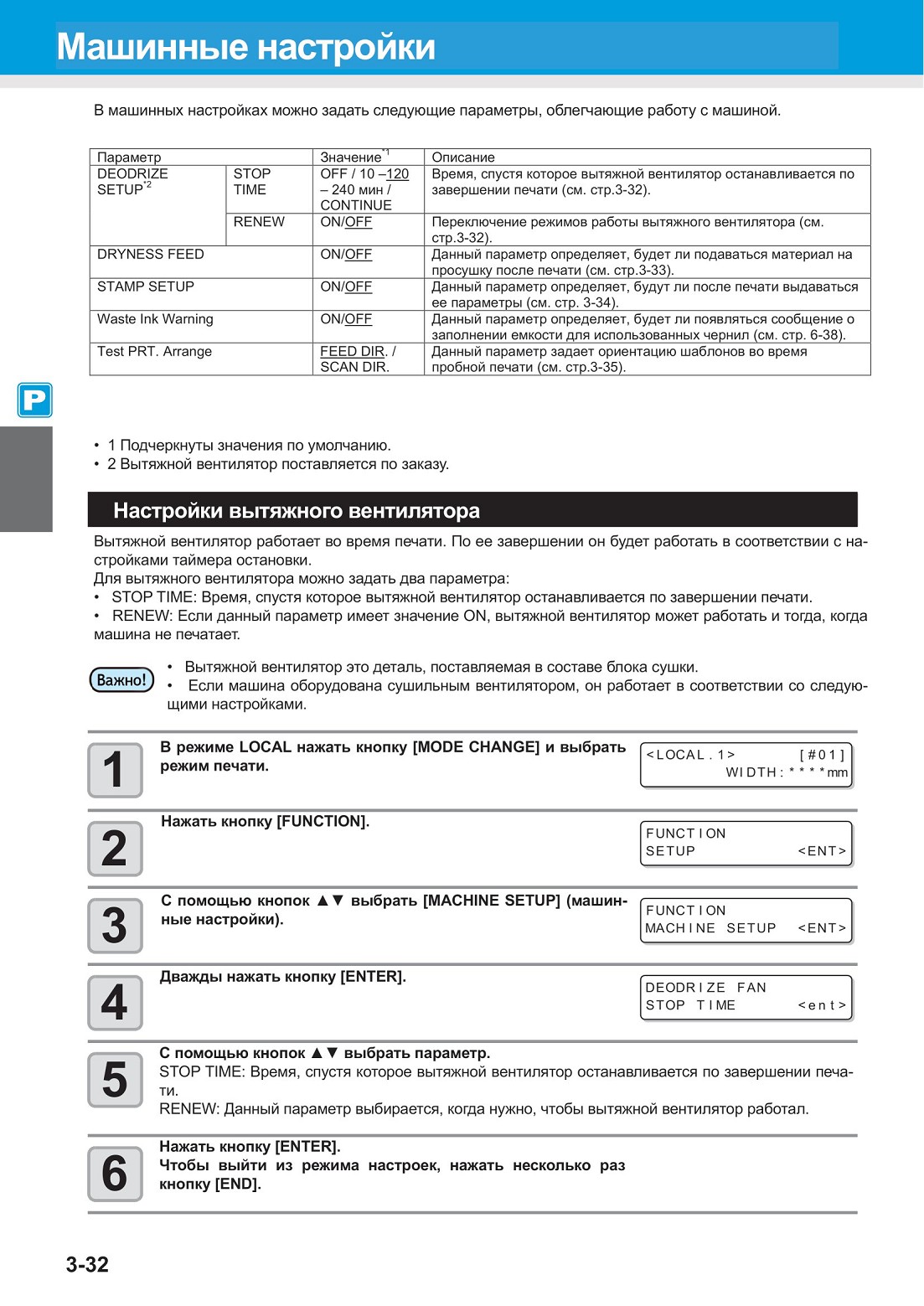

Машинные настройки

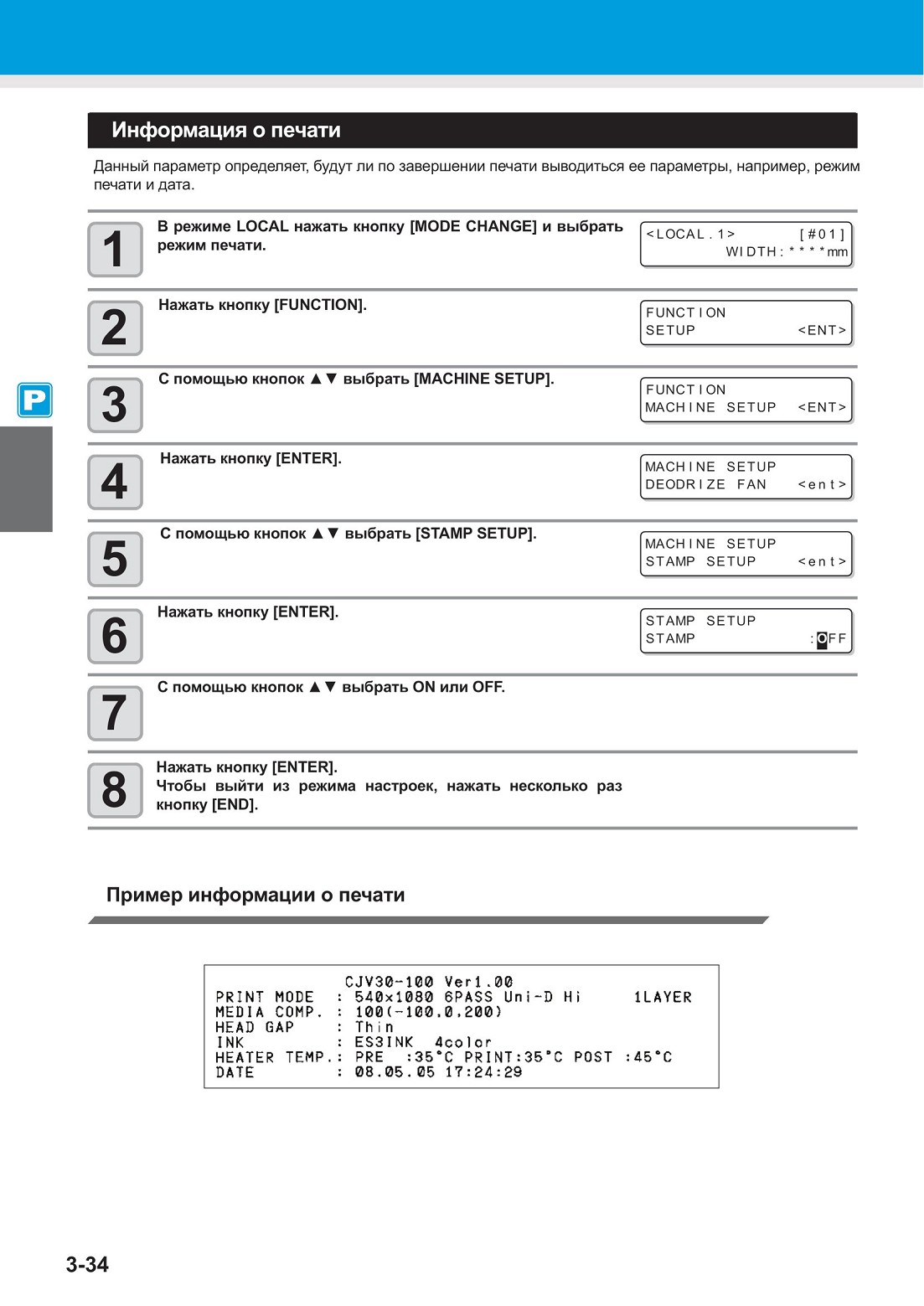

Информация о печати

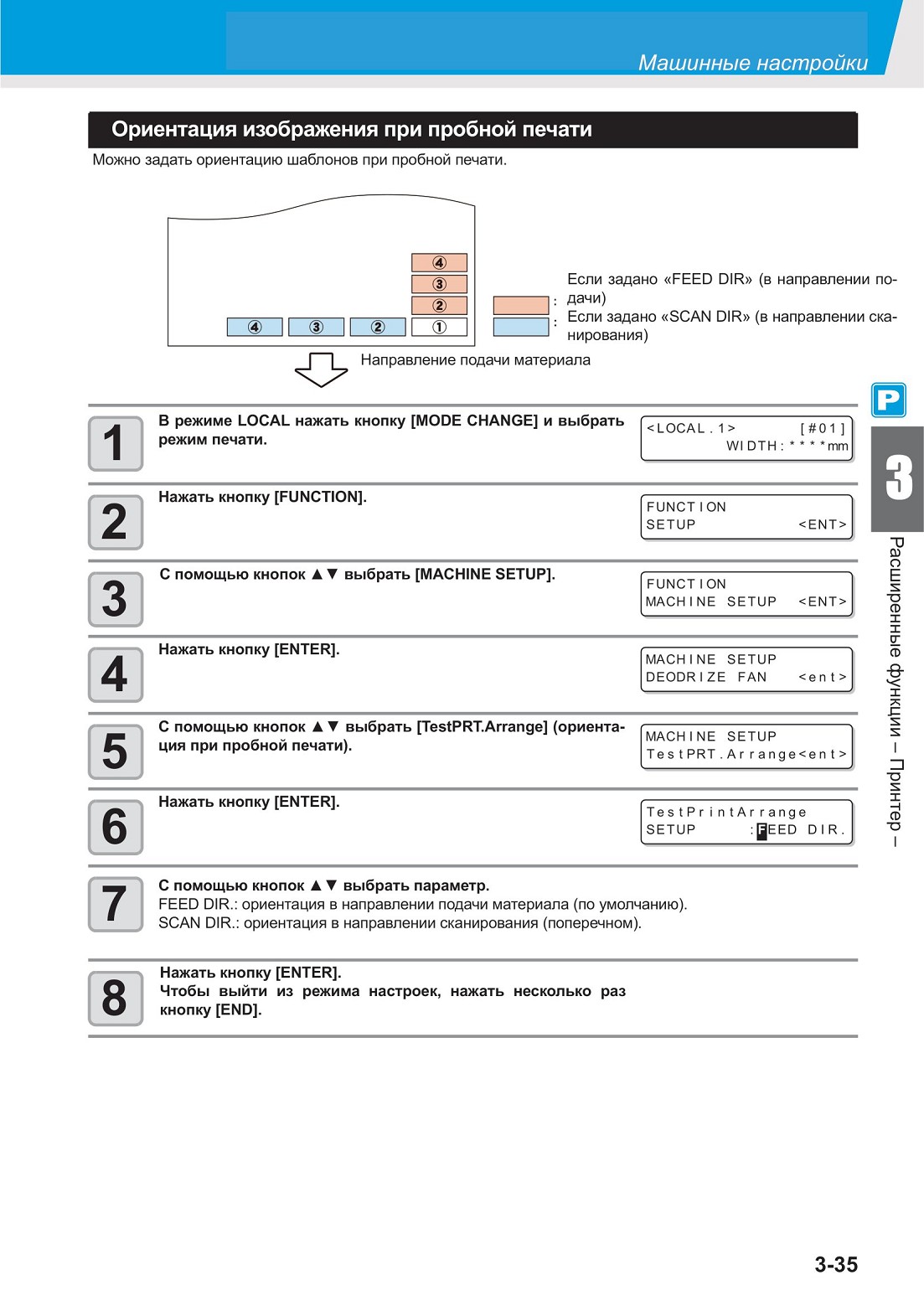

Ориентация изображения при пробной печати

Глава 4 Дополнительные функции - резка

В данной главе более подробно описываются параметры и настройки
прорезки.
Настройка верхних прижимных роликов ..4-2

Рекомендуемые значения прижимного усилия

и номера верхних прижимных роликов......4-2

Количество верхних прижимных роликов.. 4-2 Настройки верхних прижимных роликов.... 4-3 Резка по данным с регистрационными

отметками.........................................................4-5

Алгоритм прорезки по регистрационным

отметкам........................................................4-5

Режим регистрации отметок........................4-5

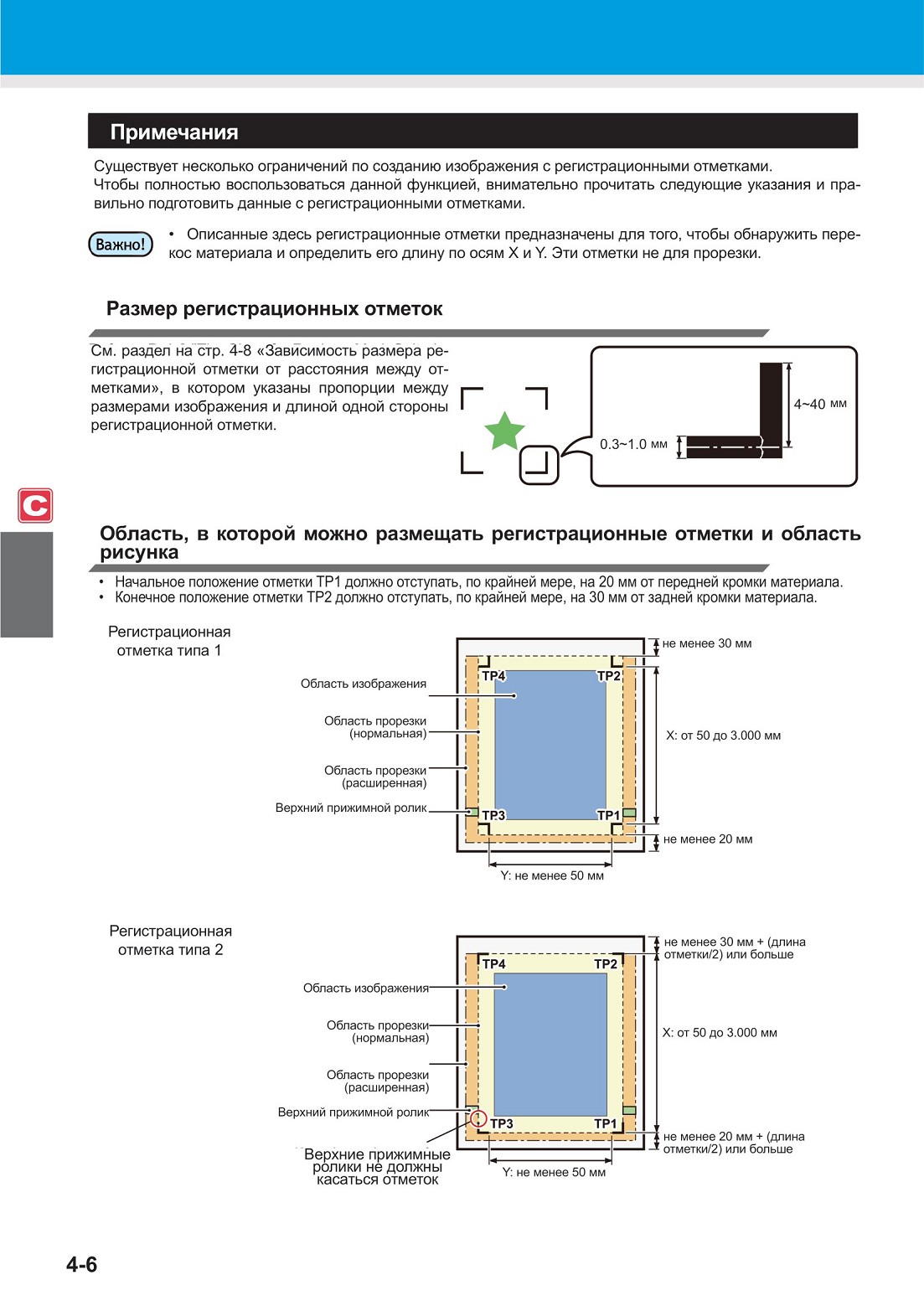

Примечания..................................................4-6

Настройка верхних прижимных роликов

Прижимное усилие роликов и конкретные ролики (номера) выбираются в зависимости от типа используемого материала.

Тип роликов	Значение	Описание
Концевые	HIGH	В зависимости от типа используемого материала установить прижимное усилие для обоих концевых роликов.
	MIDDLE
	LOW
Внутренние	HIGH	В зависимости от типа используемого материала установить прижимное усилие остальных роликов
	MIDDLE
	LOW
	OFF
Номер	от 2 до 7¹	Выбрать номер крайнего левого ролика исходя из размеров используемого материала.

1 Номер может быть различным в зависимости от типа машины.

В таблице ниже приведены рекомендуемые значения для печати:

Усилие

Назначение

Концевые:среднее Внутренние: среднее

Для стандартного режима работы.

Концевые: большое Внутренние: низкое

Данные настройки использовать, если необходимо избежать отпечатков следов от верхних прижимных роликов на материале.

* В этом случае может произойти перекос материала в зависимости от его типа, ширины или скорости подачи.

• Если рабочие параметры машины отличаются от вышеприведенных, во время печати материал может проскальзывать.

• Отрегулировать давление верхних прижимных роликов, исходя из конкретных условий.

Количество верхних прижимных роликов

В таблице ниже приведено количество верхних прижимных роликов у каждой модели машины. Проверить количество роликов у вашей машины.

Model	Quantity
CJV30-160	7 pieces
CJV30-130	6 pieces
CJV30-100	4 pieces
CJV30-60	3 pieces

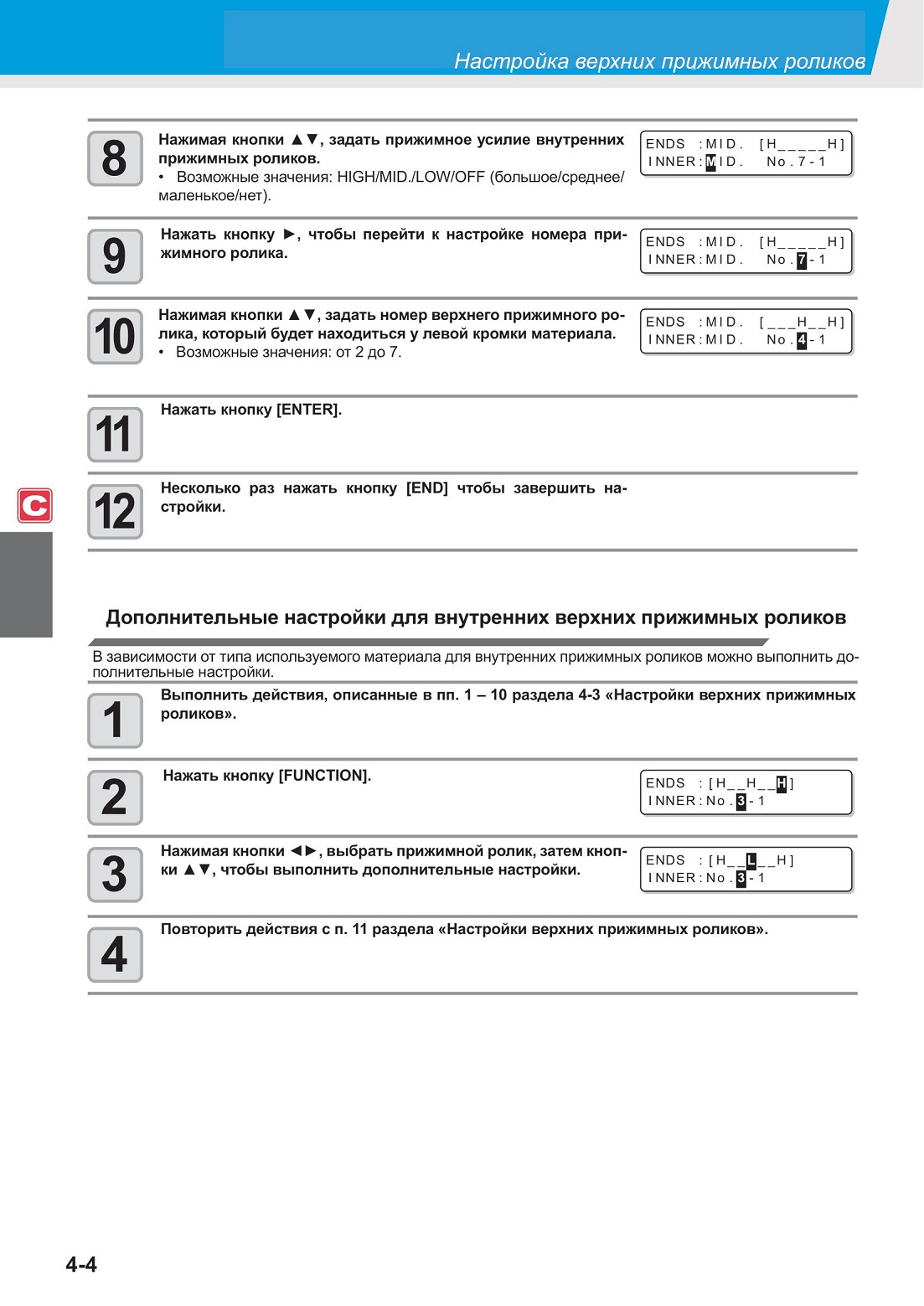

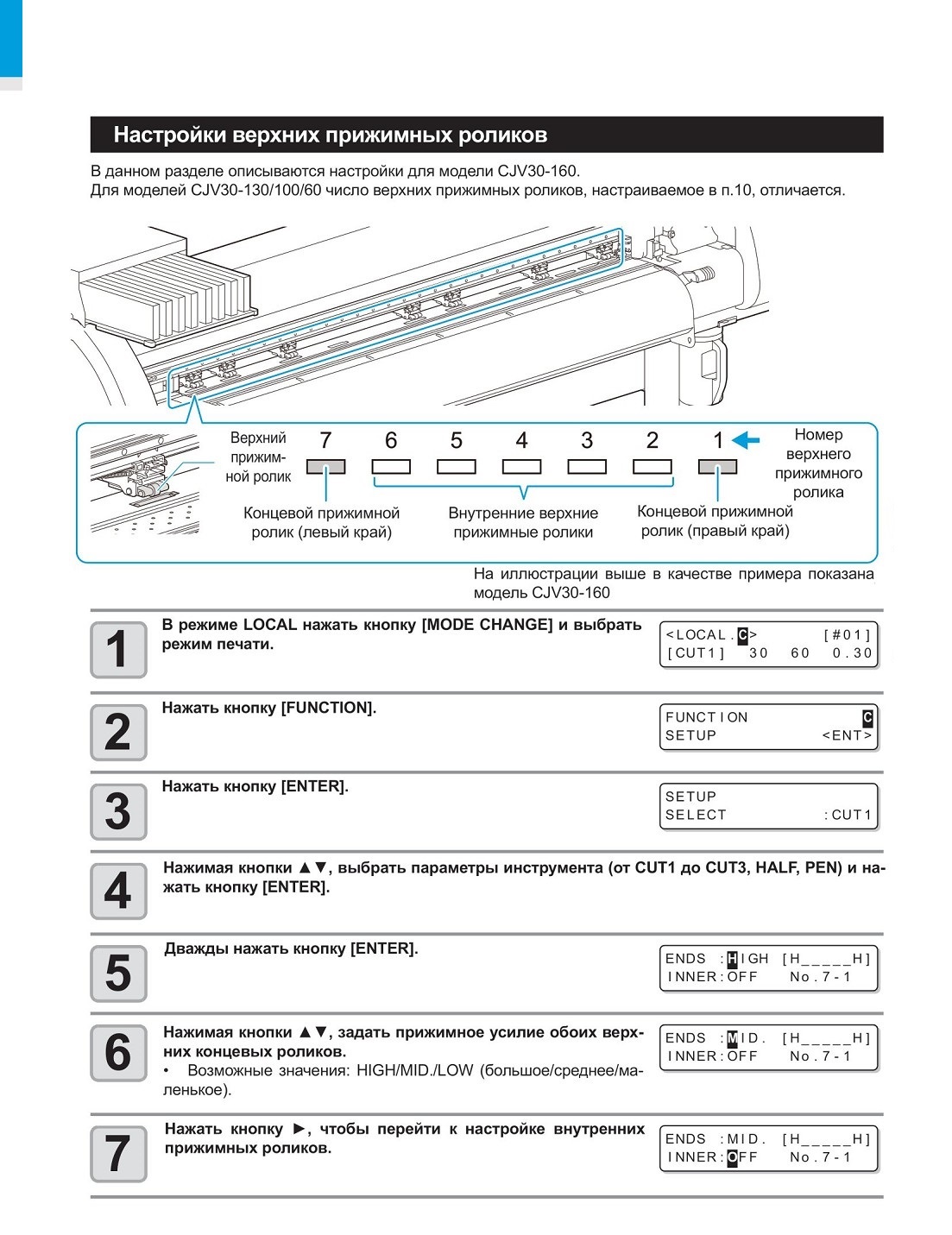

Настройки верхних прижимных роликов

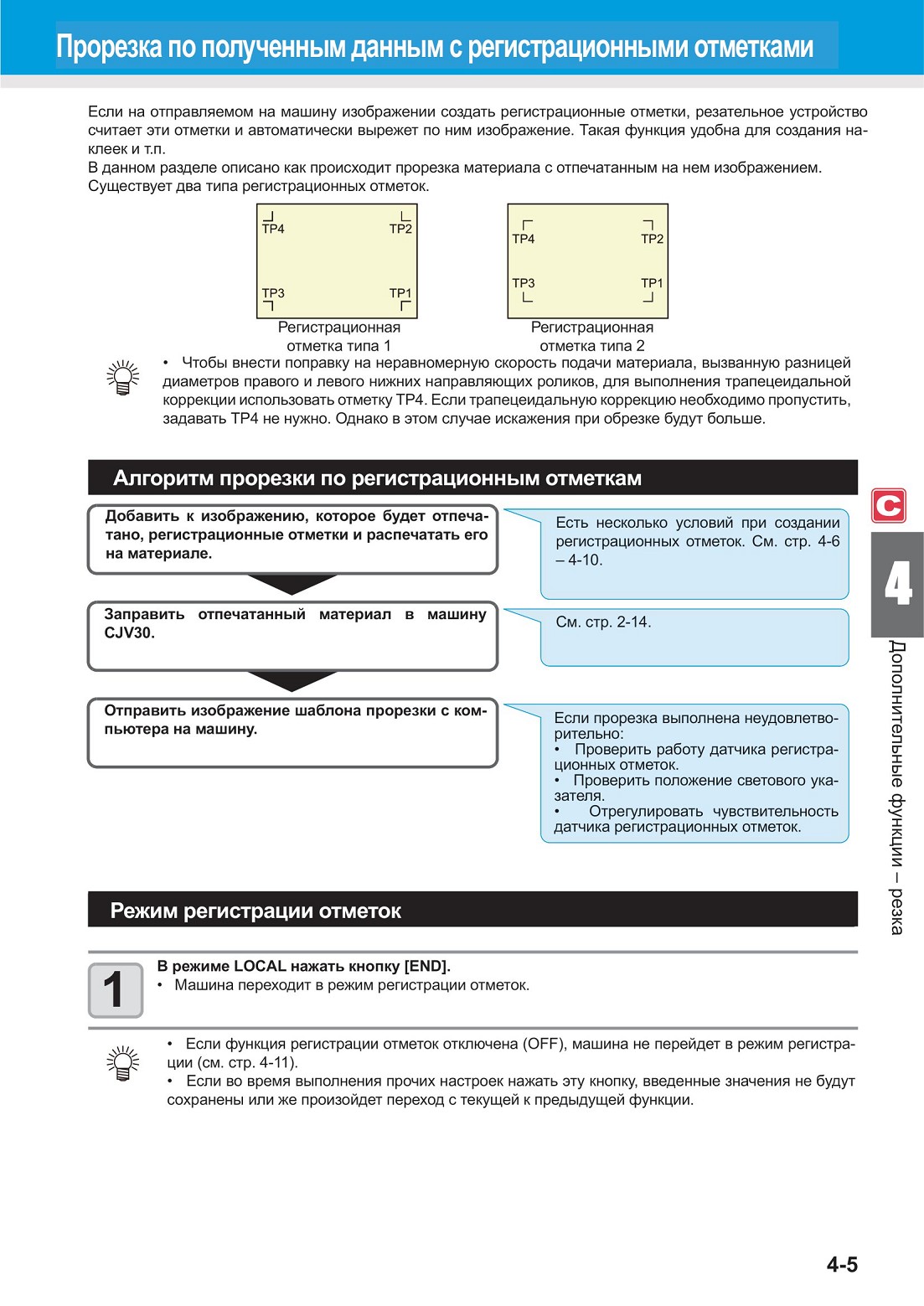

Прорезка по полученным данным с регистрационными отметками

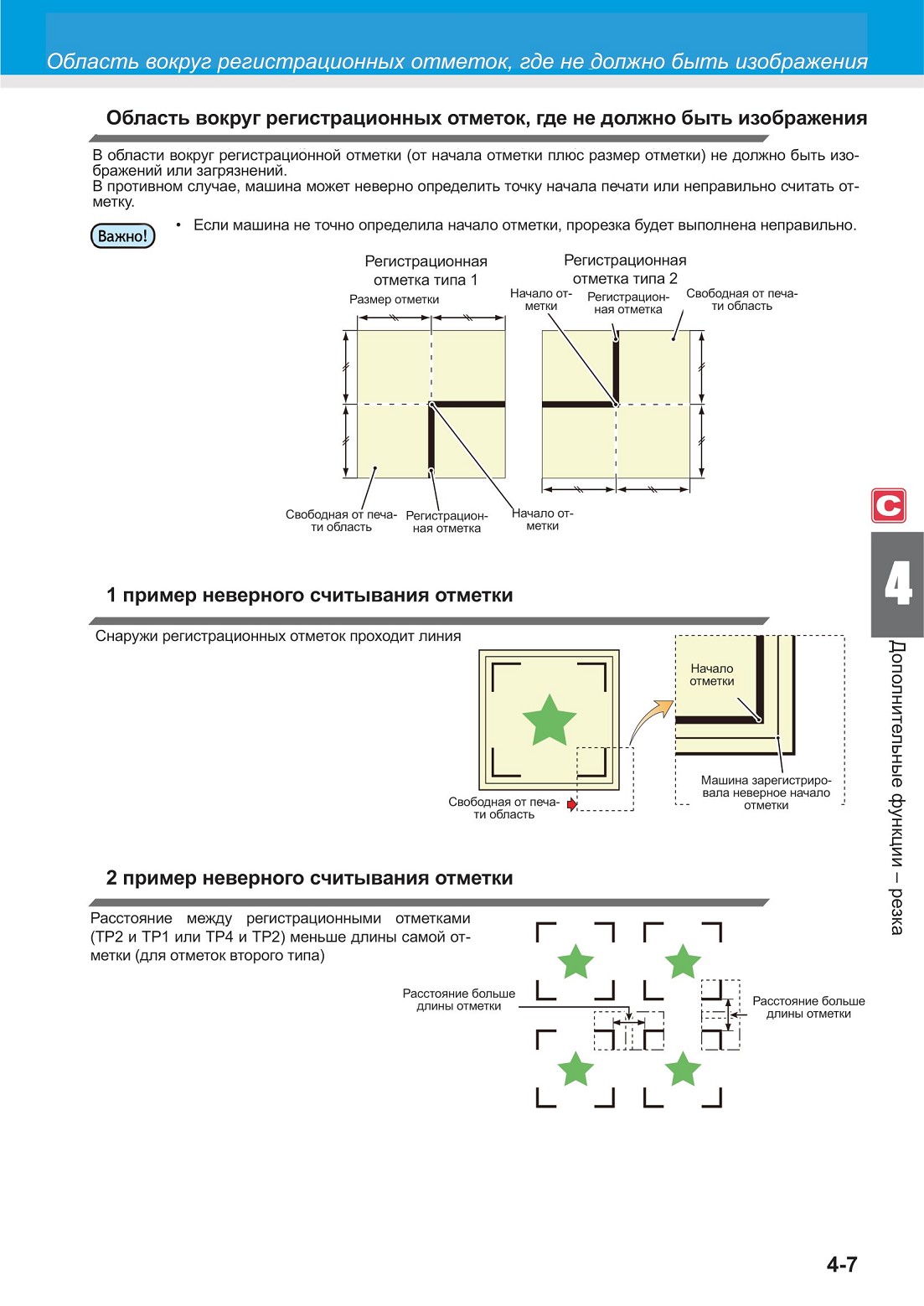

Область вокруг регистрационных отметок, где не должно быть изображения

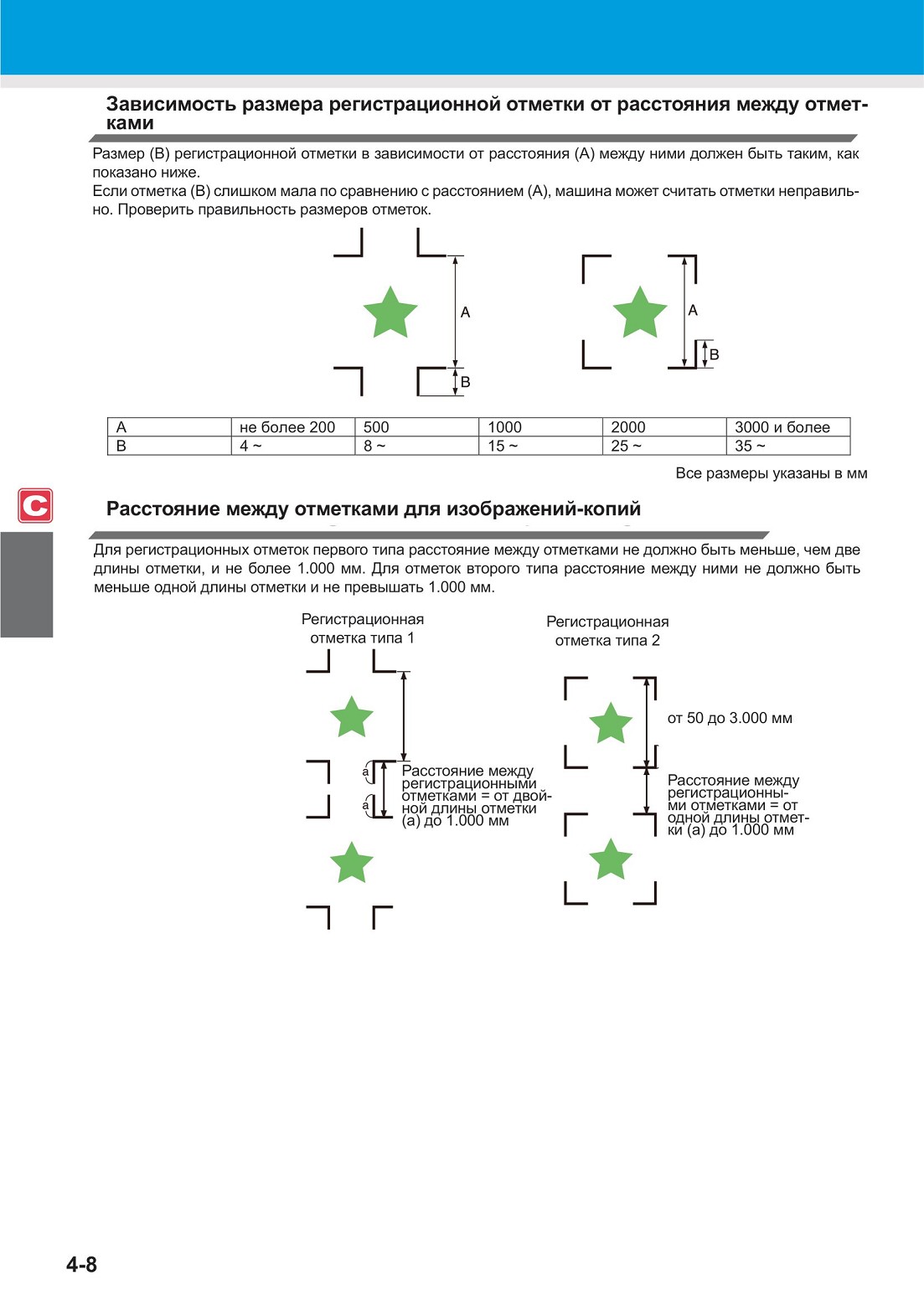

Зависимость размера регистрационной отметки от расстояния между отметками
