HEIDENHAIN MANUAL plus 620 Управление ЧПУ для токарного станка. Руководство пользователя (2019 год) - часть 7

7

Режим Обучения | Циклы проходного точения

Проходное точение, чистовое, с врезанием

поперечно

выберете

Циклы снятия стружки продольно/поперечно

выберите Врезание торцовое

нажмите программную клавишу

Проход чи. обработки

Цикл выполняет чистовую обработку участка контура от

Начальная точка контура до Конечная точка контура.

Инструмент возвращается в конце цикла на Точка старта.

Инструмент врезается под максимально

возможным углом, остаточный материал

оставляется.

Чем больше угол врезания инструмента, тем

больше уменьшение подачи (макс. 50 %).

Параметры цикла:

X, Z: Точка старта

X1, Z1: Начальная точка контура

X2, Z2: Конечная точка контура

A: Угол врезания (диапазон: 0° < A < 90°, по умолчанию: 0°)

W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:

0°)

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

HC: Колодочный тормоз (зависит от станка)

DF: Дополнительная функция (зависит от станка)

254

7

Режим Обучения | Циклы проходного точения

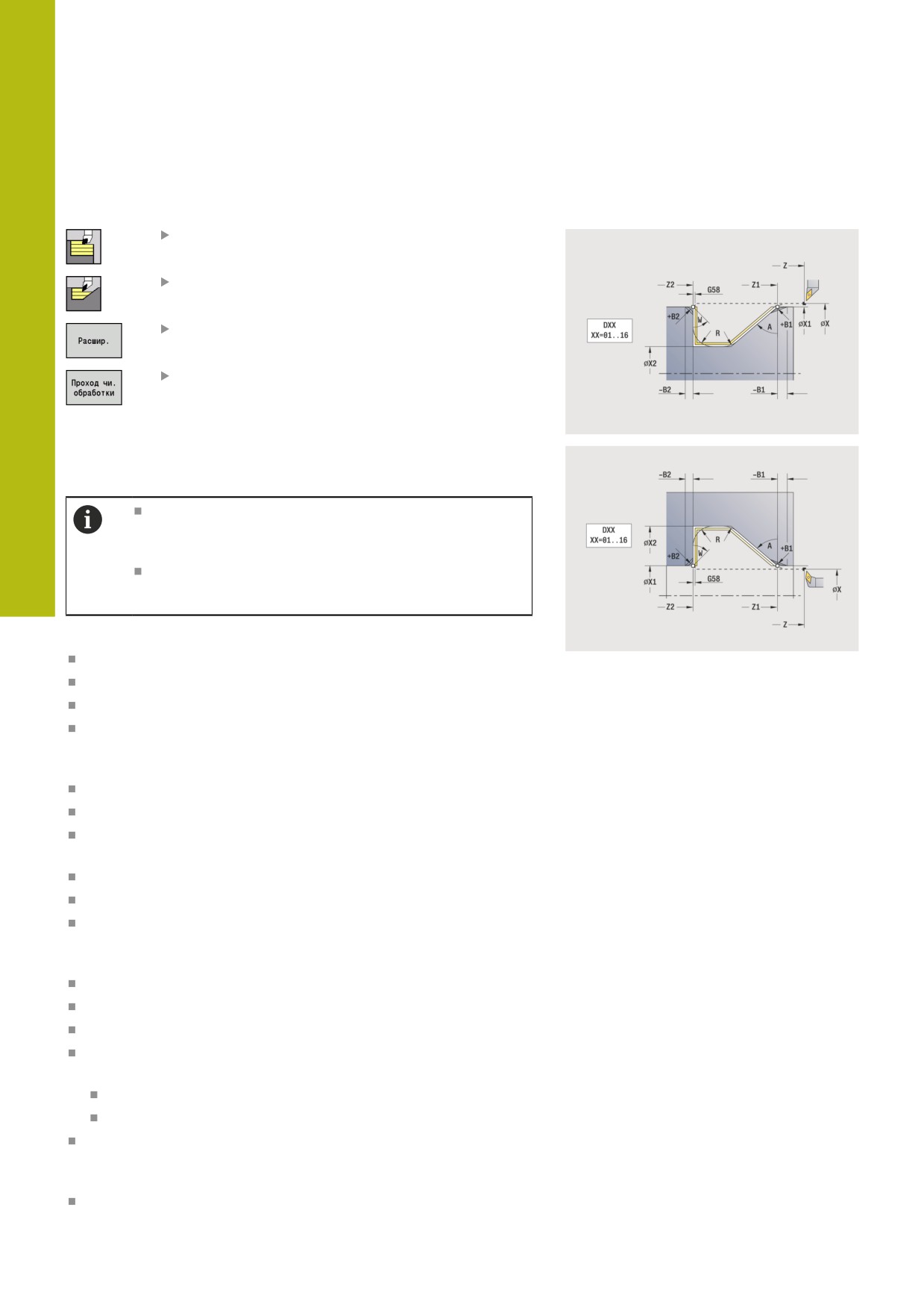

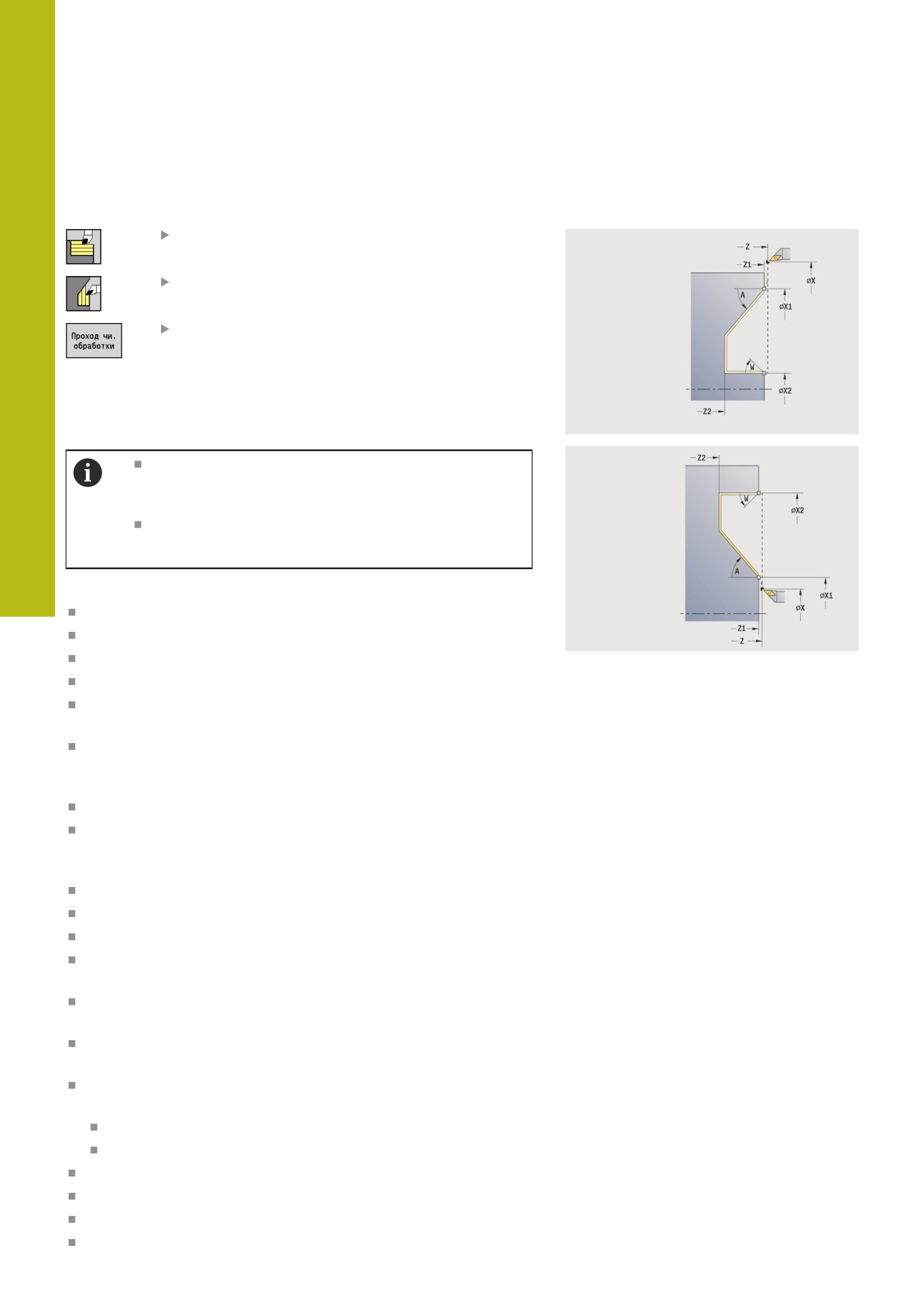

Проходное точение, c врезанием, чистовое,

продольно - расширенное

выберете

Циклы снятия стружки продольно/поперечно

выберите Врезание продольное

нажмите программную клавишу Расшир.

нажмите программную клавишу

Проход чи. обработки

Цикл выполняет чистовую обработку участка контура от

Начальная точка контура до Конечная точка контура.

Инструмент останавливается в конце цикла.

Инструмент врезается под максимально

возможным углом, остаточный материал

оставляется.

Чем больше угол врезания инструмента, тем

больше уменьшение подачи (макс. 50 %).

Параметры цикла:

X, Z: Точка старта

X1, Z1: Начальная точка контура

X2, Z2: Конечная точка контура

DXX: Номер аддитив.коррекции (диапазон: 1-16)

Дополнительная информация: "Аддитивная коррекция

Dxx", Стр. 210

G58: Припуск паралл. к контуру

A: Угол врезания (диапазон: 0° < A < 90°, по умолчанию: 0°)

W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:

0°)

R: Закругление

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

B1, B2: -B фаска/+B закругление (B1 в начале контура и B2

в конце контура)

B>0: радиус скругления

B<0: ширина фаски

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

256

7

Режим Обучения | Циклы проходного точения

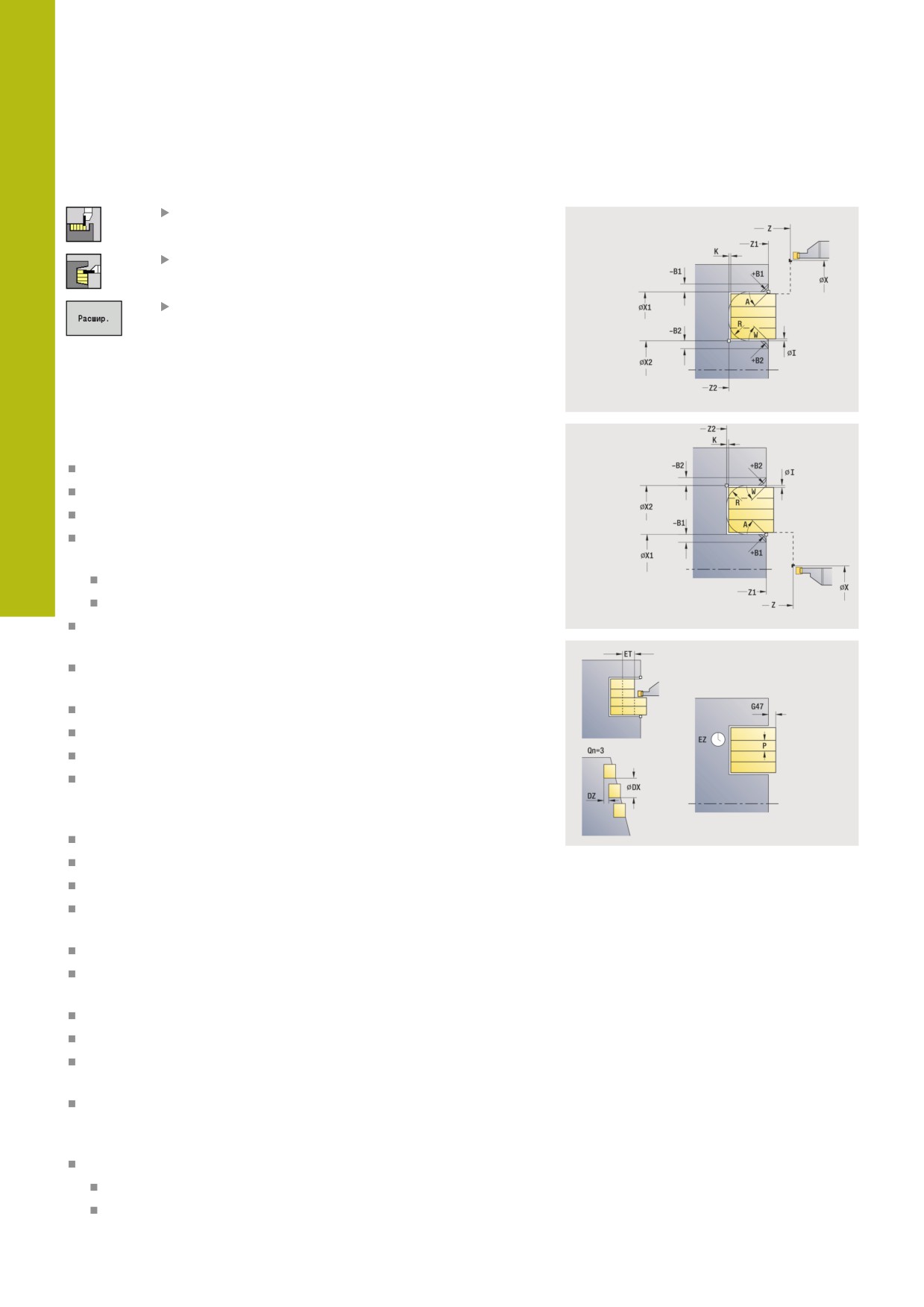

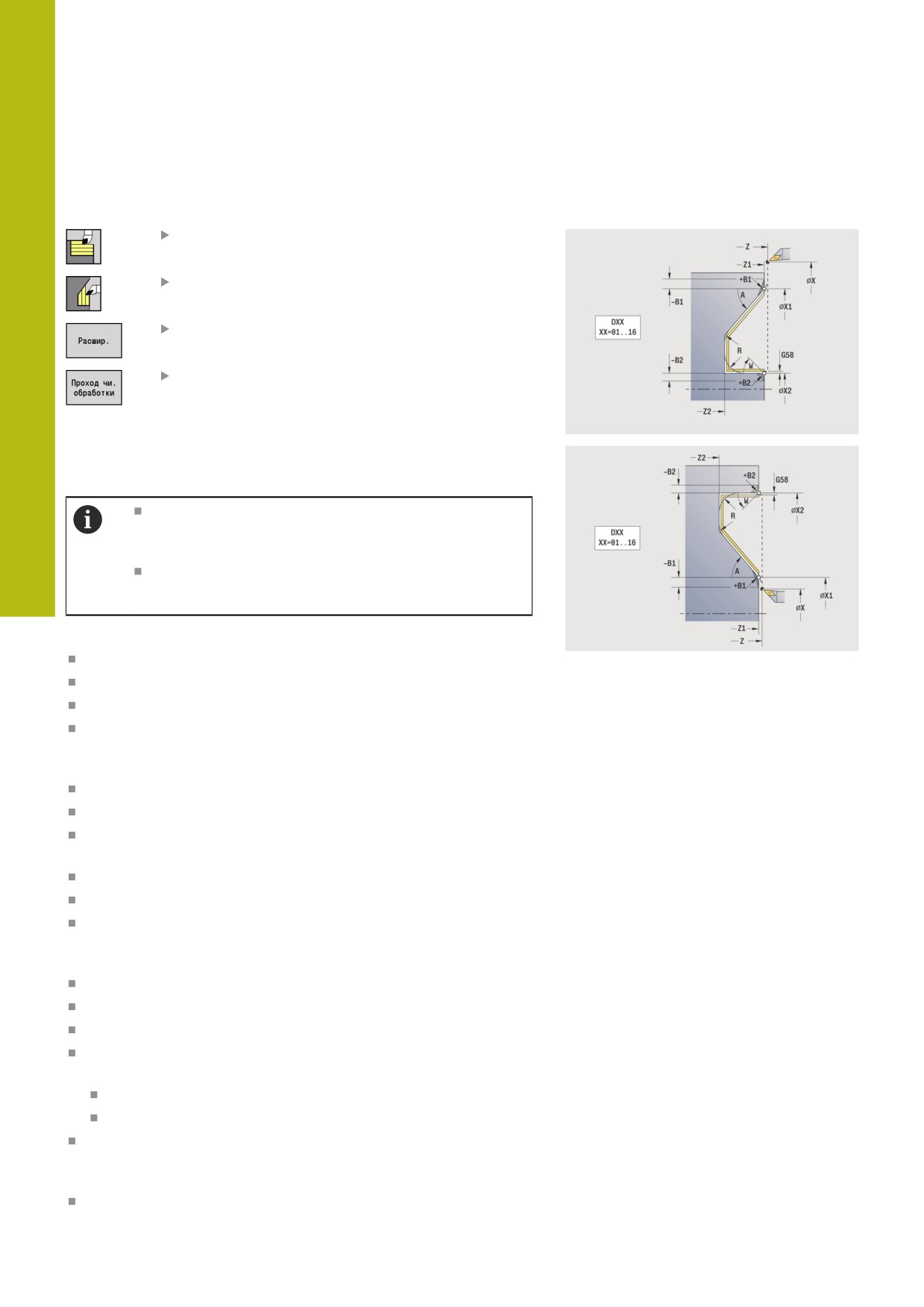

Проходное точение, c врезанием, чистовое,

поперечно - расширенное

выберете

Циклы снятия стружки продольно/поперечно

выберите Врезание торцовое

нажмите программную клавишу Расшир.

нажмите программную клавишу

Проход чи. обработки

Цикл выполняет чистовую обработку участка контура от

Начальная точка контура до Конечная точка контура.

Инструмент останавливается в конце цикла.

Инструмент врезается под максимально

возможным углом, остаточный материал

оставляется.

Чем больше угол врезания инструмента, тем

больше уменьшение подачи (макс. 50 %).

Параметры цикла:

X, Z: Точка старта

X1, Z1: Начальная точка контура

X2, Z2: Конечная точка контура

DXX: Номер аддитив.коррекции (диапазон: 1-16)

Дополнительная информация: "Аддитивная коррекция

Dxx", Стр. 210

G58: Припуск паралл. к контуру

A: Угол врезания (диапазон: 0° < A < 90°, по умолчанию: 0°)

W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:

0°)

R: Закругление

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

B1, B2: -B фаска/+B закругление (B1 в начале контура и B2

в конце контура)

B>0: радиус скругления

B<0: ширина фаски

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

258

7

Режим Обучения | Циклы проходного точения

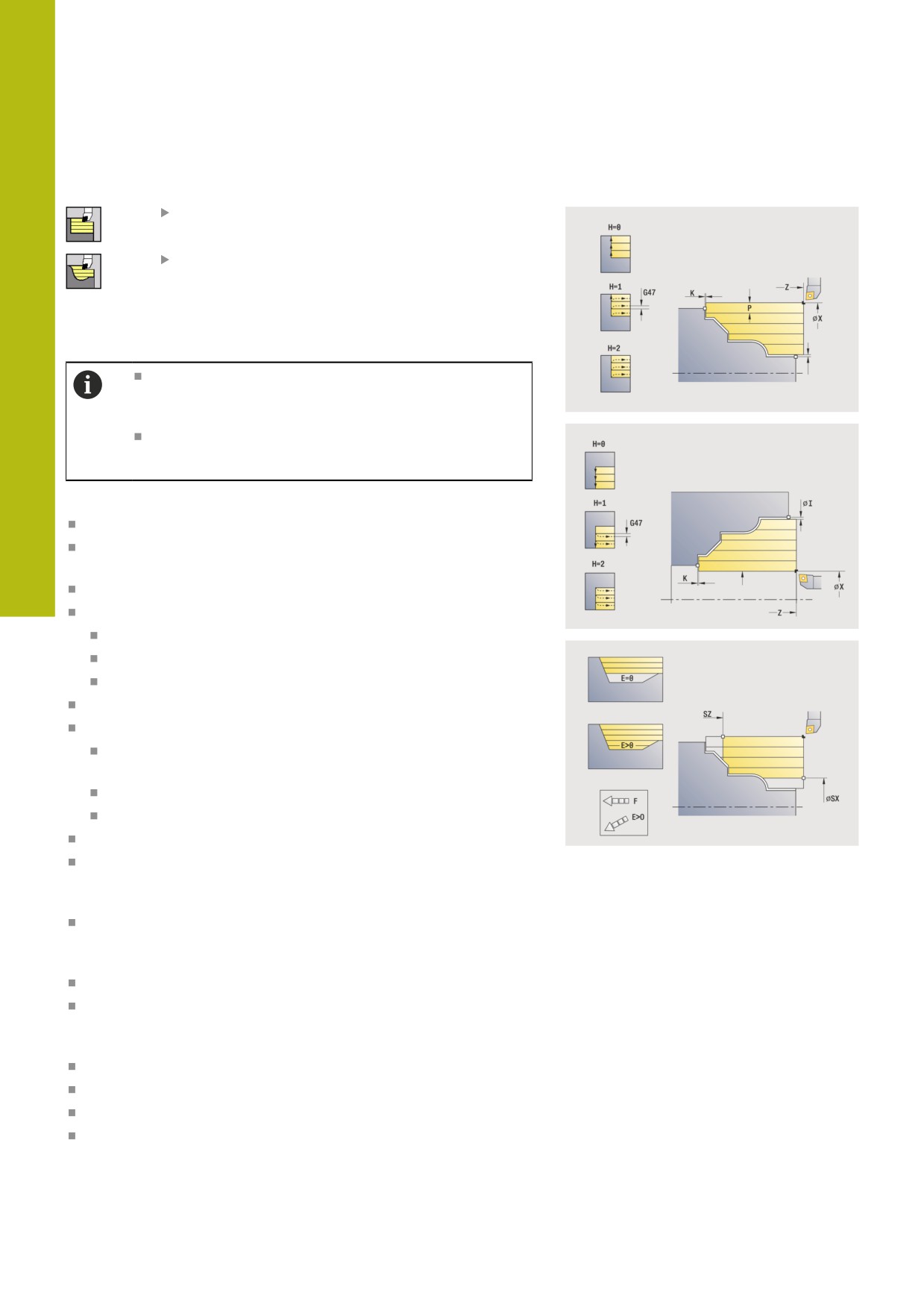

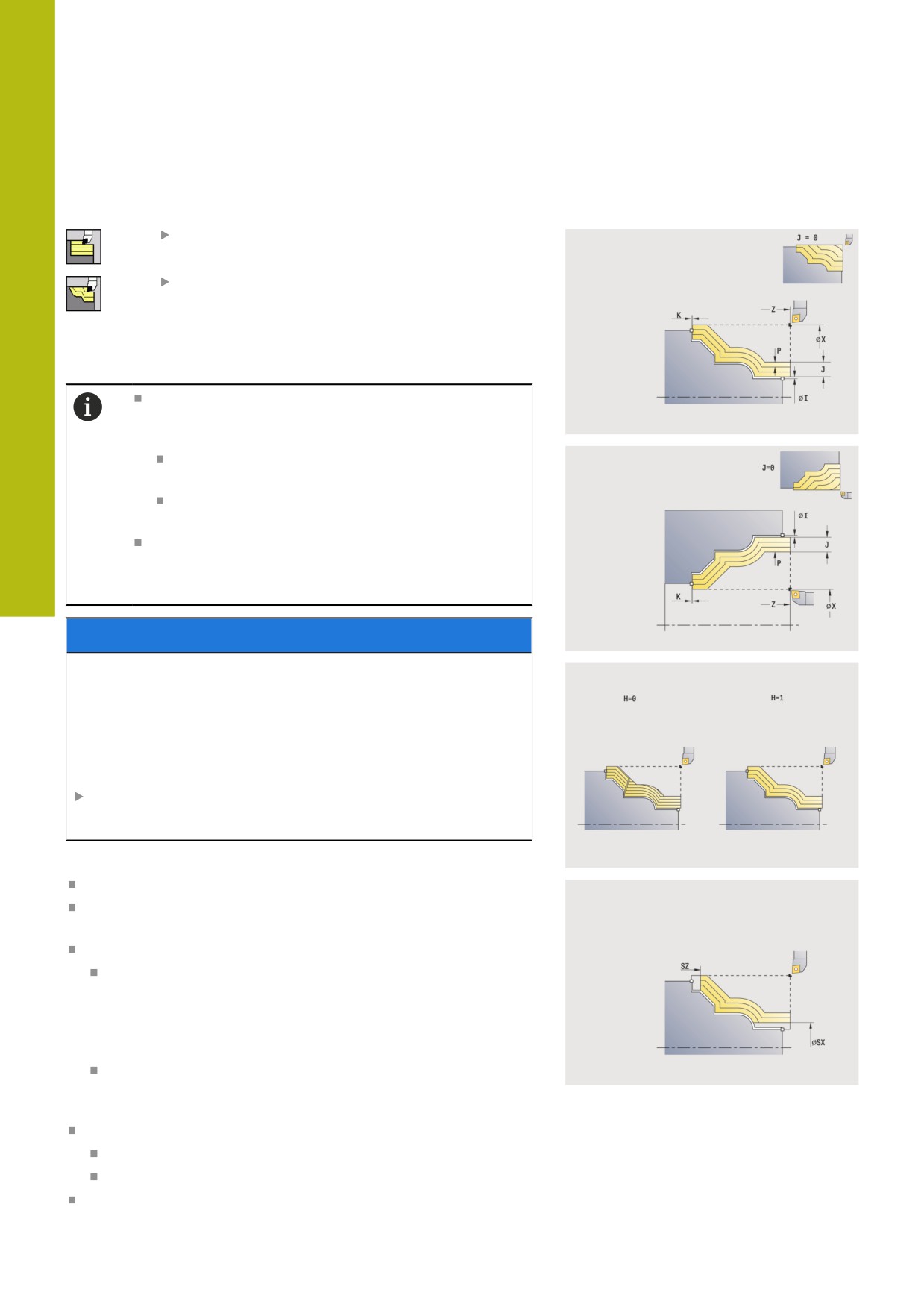

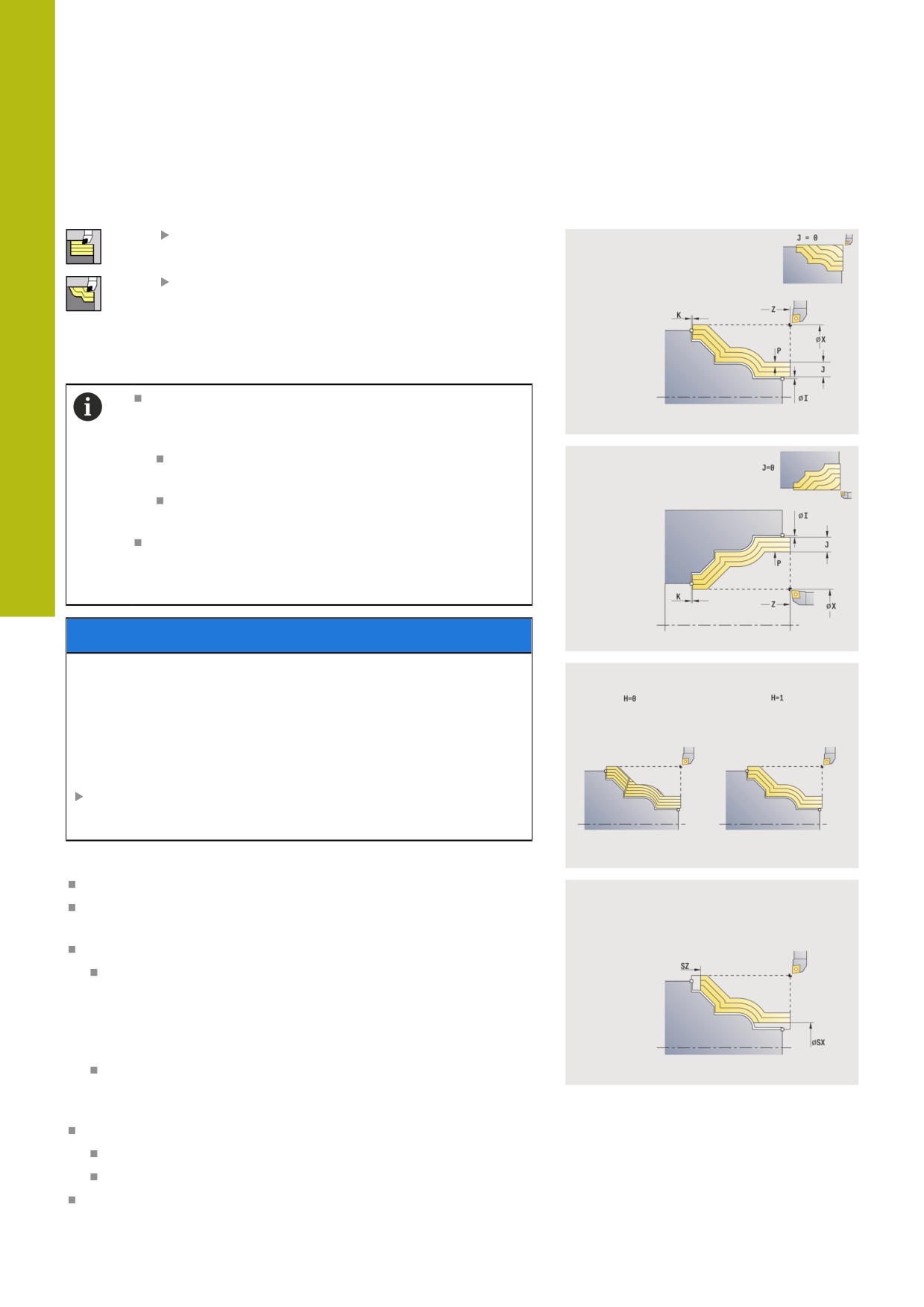

Проходное точение, ICP параллельно контуру,

продольно

выберете

Циклы снятия стружки продольно/поперечно

выберите ICP-парал.к контуру прод.

Цикл выполняет черновую обработку заданной области

параллельно контуру.

Цикл производит черновую обработку

параллельно контуру в зависимости от Припуск

заготовки J и Вид линий резания H:

J=0: участка, описанного с помощью X, Z и ICP-

контура с учетом припусков

J > 0:участка, описанного с помощью контура

ICP (с припуском) и Припуск заготовки J

Инструмент врезается под максимально

возможным углом, в результате чего оставшаяся

часть материала останавливается.

УКАЗАНИЕ

Осторожно, опасность столкновения!

Если Припуск заготовки J > 0, то система ЧПУ не проверяет,

достижима ли запрограммированная Глубина врезания

P с геометрией используемого резца в продольном и

поперечном направлении. Во время обработки существует

риск столкновения!

Выбирайте Глубина врезания P, подходящую для

геометрии используемого резца.

Параметры цикла:

X, Z: Точка старта

FK: Номер готовой детали ICP - имя обрабатываемого

контура

P: Глубина врезания (рассчитывается в зависимости от J)

J = 0: P максимальная глубина врезания.

Цикл уменьшает глубину врезания, если невозможно

использовать запрограммированную глубину из-

за геометрии резца в поперечном и продольном

направлениях.

J > 0: P - глубина врезания.

Это врезание используется для продольного и

поперечного направлений.

H: Вид линий резания - цикл выполняет точение с

0: пост.глуб.резания

1:эквидист. линии резания

I, K: Припуск X и Z

260

Режим Обучения | Циклы проходного точения

7

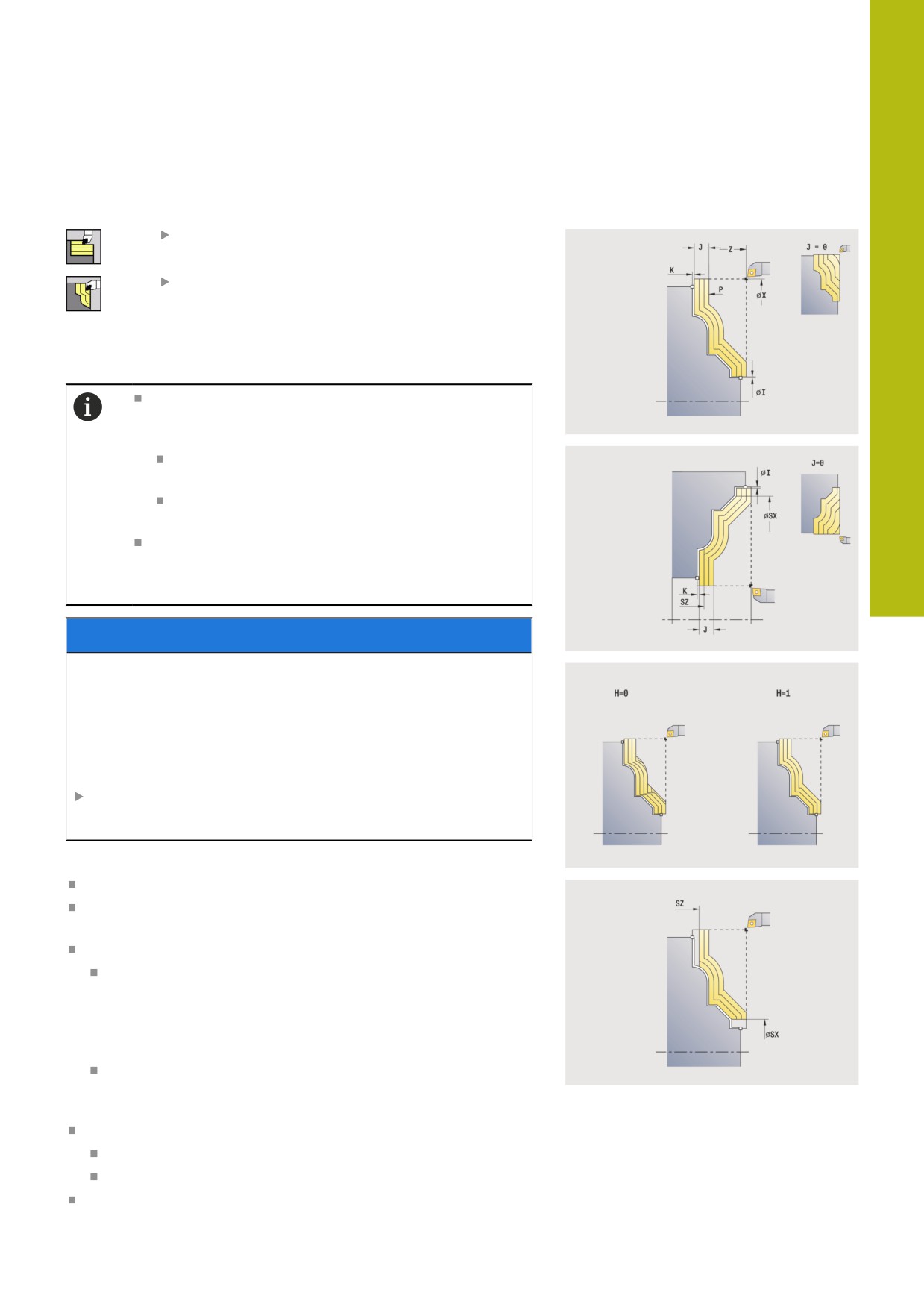

Проходное точение, ICP параллельно контуру,

поперечно

выберете

Циклы снятия стружки продольно/поперечно

выберите

ICP-паралелльно к контуру поперечно

Цикл выполняет черновую обработку заданной области

параллельно контуру.

Цикл производит черновую обработку

параллельно контуру в зависимости от Припуск

заготовки J и Вид линий резания H:

J=0: участка, описанного с помощью X, Z и ICP-

контура с учетом припусков

J > 0:участка, описанного с помощью контура

ICP (с припуском) и Припуск заготовки J

Инструмент врезается под максимально

возможным углом, в результате чего оставшаяся

часть материала останавливается.

УКАЗАНИЕ

Осторожно, опасность столкновения!

Если Припуск заготовки J > 0, то система ЧПУ не проверяет,

достижима ли запрограммированная Глубина врезания

P с геометрией используемого резца в продольном и

поперечном направлении. Во время обработки существует

риск столкновения!

Выбирайте Глубина врезания P, подходящую для

геометрии используемого резца.

Параметры цикла:

X, Z: Точка старта

FK: Номер готовой детали ICP - имя обрабатываемого

контура

P: Глубина врезания (рассчитывается в зависимости от J)

J = 0: P максимальная глубина врезания.

Цикл уменьшает глубину врезания, если невозможно

использовать запрограммированную глубину из-

за геометрии резца в поперечном и продольном

направлениях.

J > 0: P - глубина врезания.

Это врезание используется для продольного и

поперечного направлений.

H: Вид линий резания - цикл выполняет точение с

0: пост.глуб.резания

1:эквидист. линии резания

I, K: Припуск X и Z

263

7

Режим Обучения | Циклы проходного точения

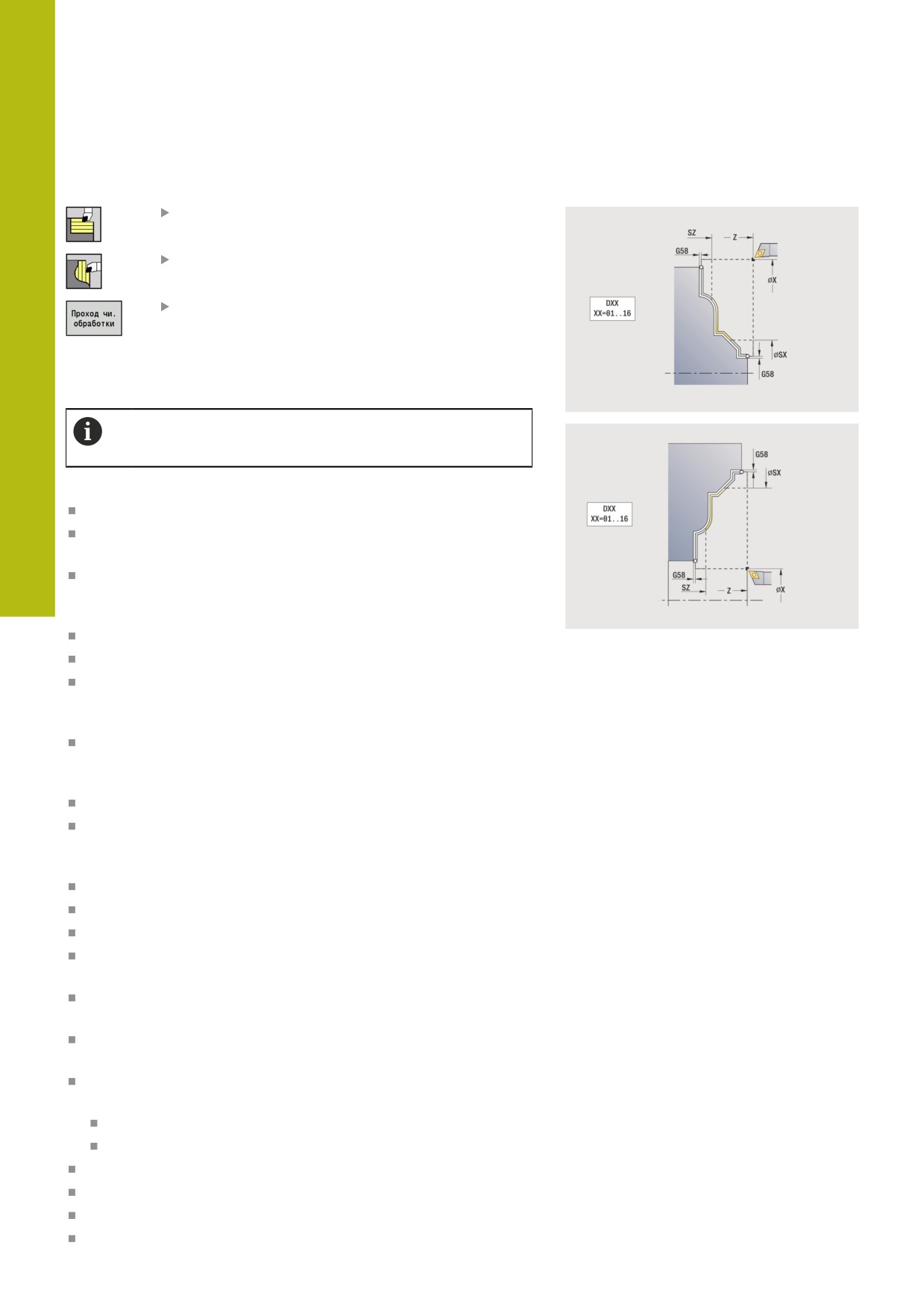

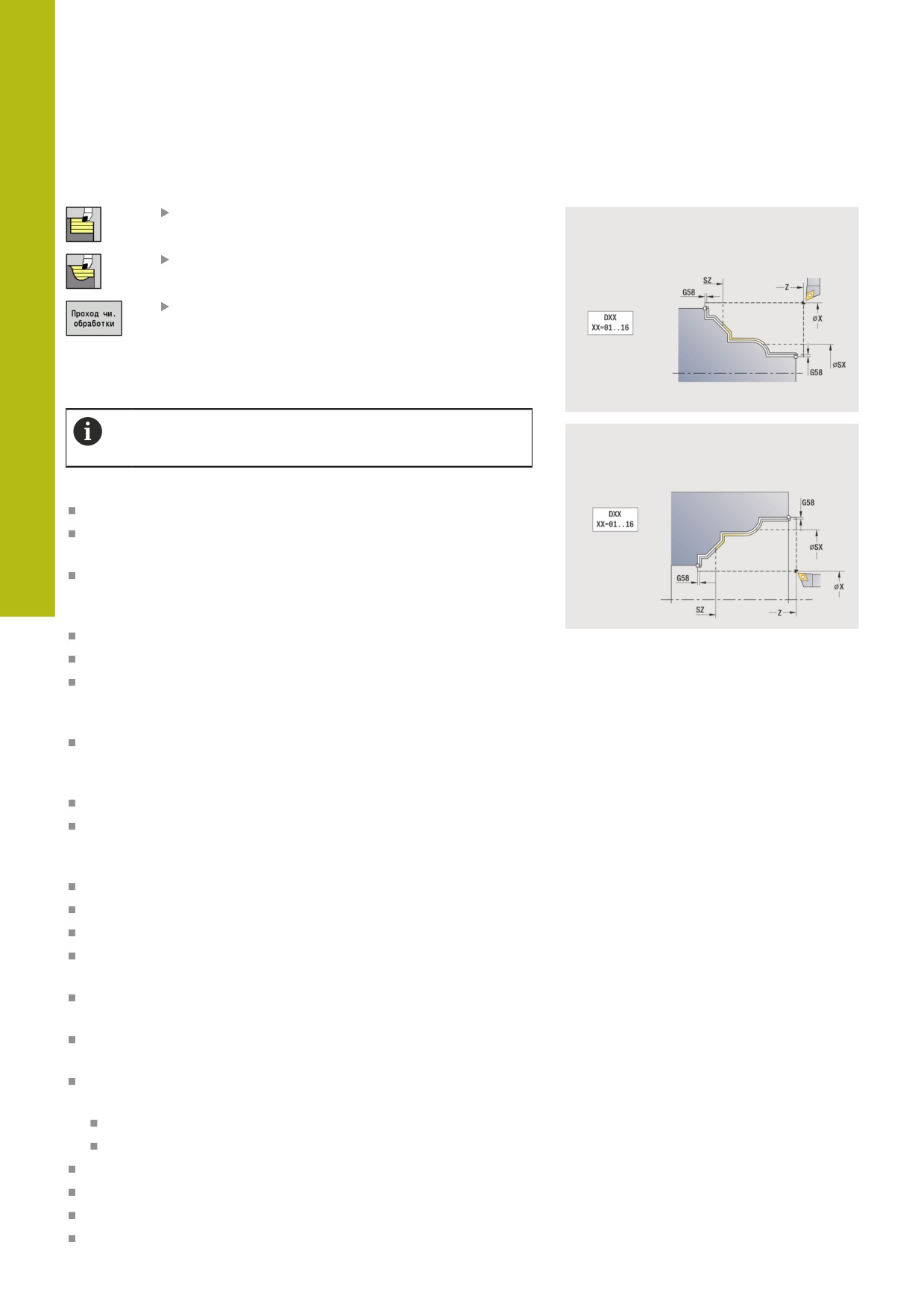

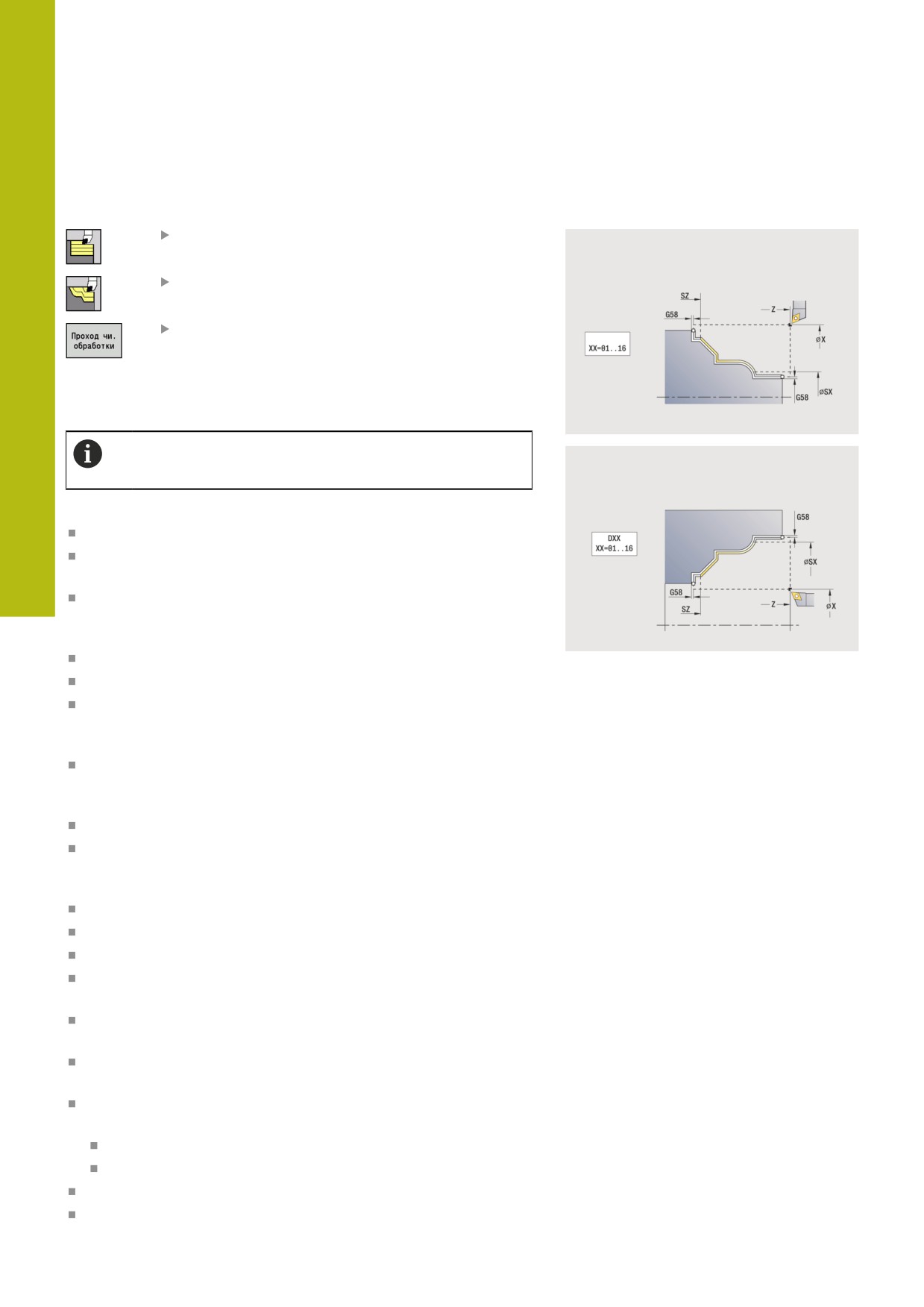

Проходное точение, ICP параллельно контуру,

чистовое продольно

выберете

Циклы снятия стружки продольно/поперечно

выберите ICP-парал.к контуру прод.

нажмите программную клавишу

Проход чи. обработки

Цикл выполняет чистовую обработку участка контура,

описанного в ICP. Инструмент останавливается в конце цикла.

Инструмент врезается под максимально возможным

углом, остаточный материал оставляется.

Параметры цикла:

X, Z: Точка старта

FK: Номер готовой детали ICP - имя обрабатываемого

контура

DXX: Номер аддитив.коррекции (диапазон: 1-16)

Дополнительная информация: "Аддитивная коррекция

Dxx", Стр. 210

G58: Припуск паралл. к контуру

DI, DK: Припуск X и Z параллельно оси

SX, SZ: Ограничение резания по X и Z

Дополнительная информация: "Ограничения резания SX,

SZ", Стр. 210

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

266

7

Режим Обучения | Циклы проходного точения

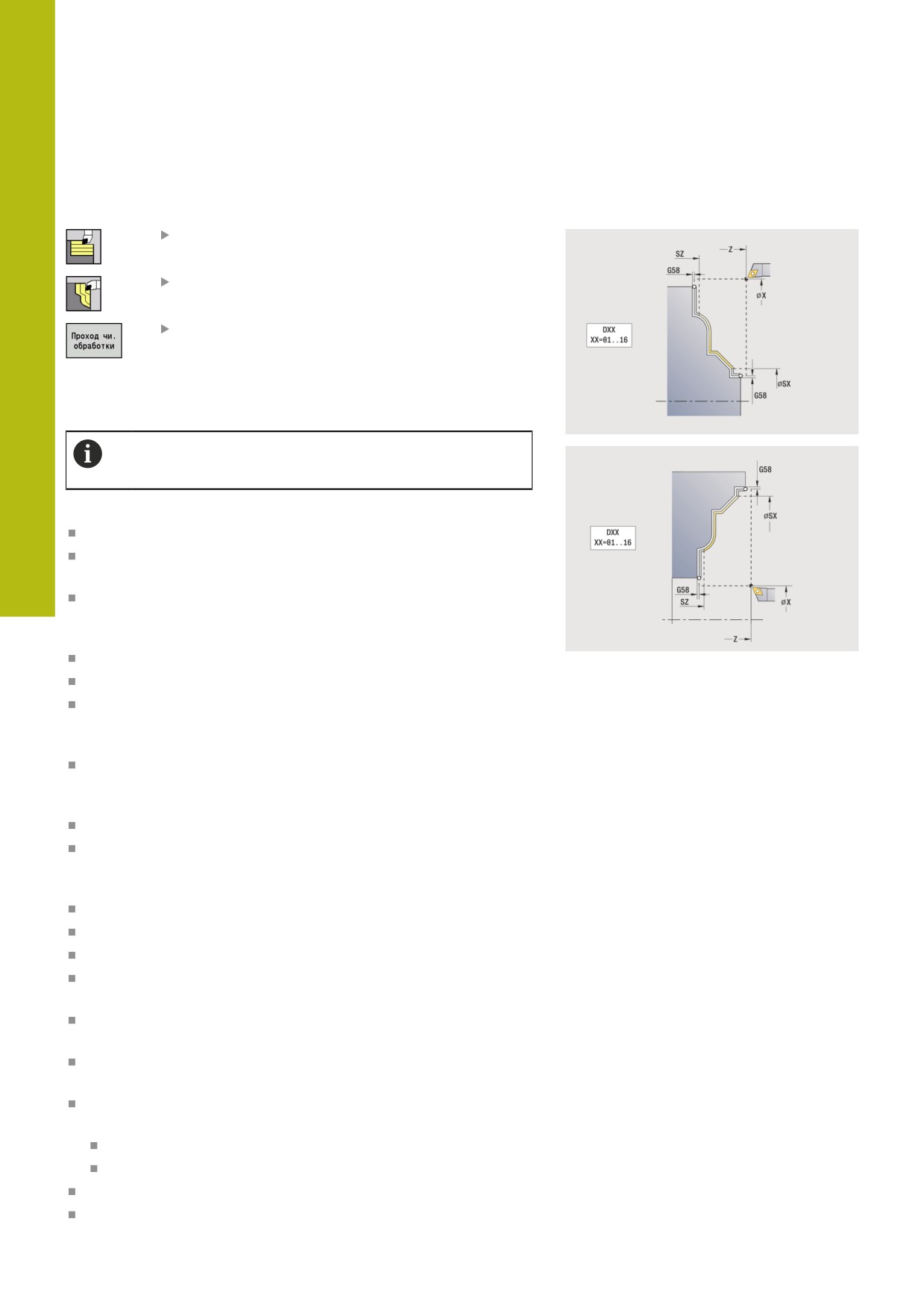

Проходное точение, ICP параллельно контуру,

чистовое поперечно

выберете

Циклы снятия стружки продольно/поперечно

выберите

ICP-паралелльно к контуру поперечно

нажмите программную клавишу

Проход чи. обработки

Цикл выполняет чистовую обработку участка контура,

описанного в ICP. Инструмент останавливается в конце цикла.

Инструмент врезается под максимально возможным

углом, остаточный материал оставляется.

Параметры цикла:

X, Z: Точка старта

FK: Номер готовой детали ICP - имя обрабатываемого

контура

DXX: Номер аддитив.коррекции (диапазон: 1-16)

Дополнительная информация: "Аддитивная коррекция

Dxx", Стр. 210

G58: Припуск паралл. к контуру

DI, DK: Припуск X и Z параллельно оси

SX, SZ: Ограничение резания по X и Z

Дополнительная информация: "Ограничения резания SX,

SZ", Стр. 210

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

268

7

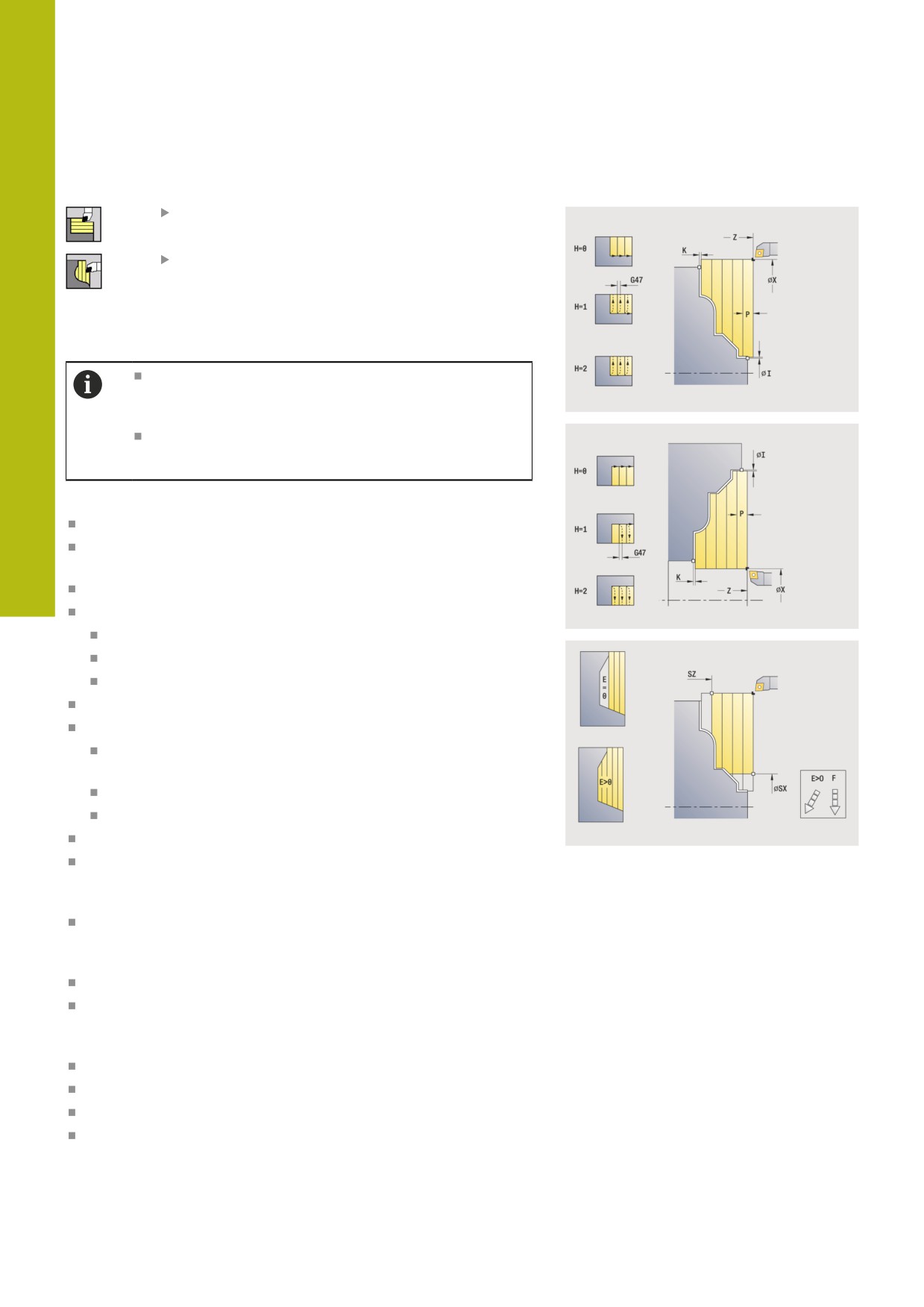

Режим Обучения | Циклы проходного точения

ICP-резание продольное

выберете

Циклы снятия стружки продольно/поперечно

выберите ICP-резание продольно

Цикл производит черновую обработку заданного через Точка

старта и ICP участка с учетом припусков.

Инструмент врезается под максимально

возможным углом, остаточный материал

оставляется.

Чем больше угол врезания инструмента, тем

больше уменьшение подачи (макс. 50 %).

Параметры цикла:

X, Z: Точка старта

FK: Номер готовой детали ICP - имя обрабатываемого

контура

P: Глубина врезания - максимальная глубина врезания

H: Сглаживание контура

0: с каждым проходом

1: с послед. проходом

2: без выглаживания

I, K: Припуск X и Z

E: Способ врезания

Значение не введено: автоматическое уменьшение

подачи

E = 0: врезание отсутствует

E > 0: используемая подача на врезание

O: Скрыть поднутрения

SX, SZ: Ограничение резания по X и Z

Дополнительная информация: "Ограничения резания SX,

SZ", Стр. 210

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

BP: Выдер. времени - период времени для прерывания

перемещения подачи

Благодаря прерванной (прерывистой) подаче производится

ломка стружки.

270

7

Режим Обучения | Циклы проходного точения

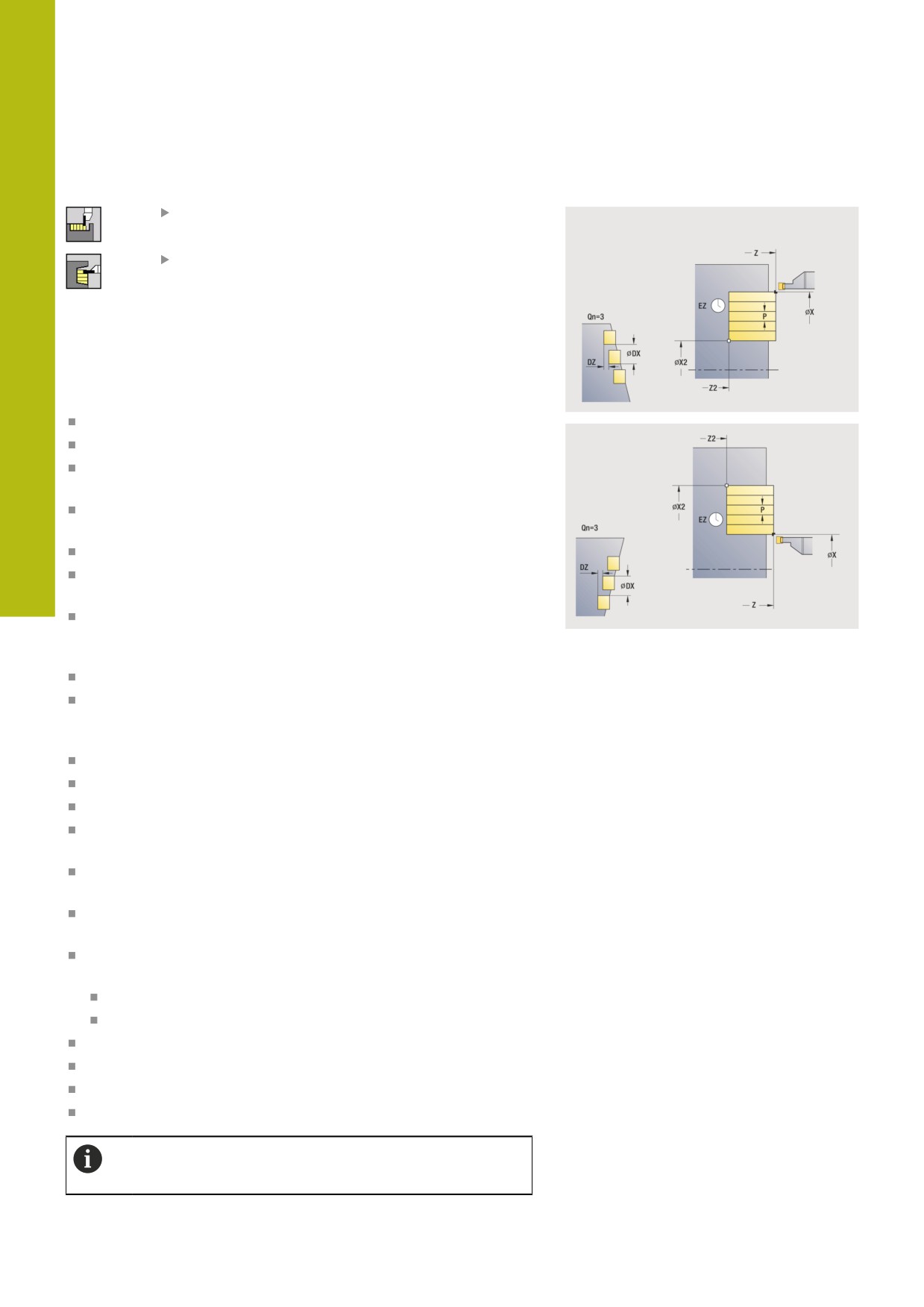

ICP-резание поперечно

выберете

Циклы снятия стружки продольно/поперечно

выберите ICP-резание поперечно

Цикл производит черновую обработку заданного через точку

старта и контур ICP участка с учетом припусков.

Инструмент врезается под максимально

возможным углом, остаточный материал

оставляется.

Чем больше угол врезания инструмента, тем

больше уменьшение подачи (макс. 50 %).

Параметры цикла:

X, Z: Точка старта

FK: Номер готовой детали ICP - имя обрабатываемого

контура

P: Глубина врезания - максимальная глубина врезания

H: Сглаживание контура

0: с каждым проходом

1: с послед. проходом

2: без выглаживания

I, K: Припуск X и Z

E: Способ врезания

Значение не введено: автоматическое уменьшение

подачи

E = 0: врезание отсутствует

E > 0: используемая подача на врезание

O: Скрыть поднутрения

SX, SZ: Ограничение резания по X и Z

Дополнительная информация: "Ограничения резания SX,

SZ", Стр. 210

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

BP: Выдер. времени - период времени для прерывания

перемещения подачи

Благодаря прерванной (прерывистой) подаче производится

ломка стружки.

272

7

Режим Обучения | Циклы проходного точения

Проходное точение, ICP чистовое продольно

выберете

Циклы снятия стружки продольно/поперечно

выберите ICP-резание продольно

нажмите программную клавишу

Проход чи. обработки

Цикл выполняет чистовую обработку участка контура,

описанного в ICP. Инструмент останавливается в конце цикла.

Инструмент врезается под максимально возможным

углом, остаточный материал оставляется.

Параметры цикла:

X, Z: Точка старта

FK: Номер готовой детали ICP - имя обрабатываемого

контура

DXX: Номер аддитив.коррекции (диапазон: 1-16)

Дополнительная информация: "Аддитивная коррекция

Dxx", Стр. 210

G58: Припуск паралл. к контуру

DI, DK: Припуск X и Z параллельно оси

SX, SZ: Ограничение резания по X и Z

Дополнительная информация: "Ограничения резания SX,

SZ", Стр. 210

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

HC: Колодочный тормоз (зависит от станка)

DF: Дополнительная функция (зависит от станка)

274

7

Режим Обучения | Циклы проходного точения

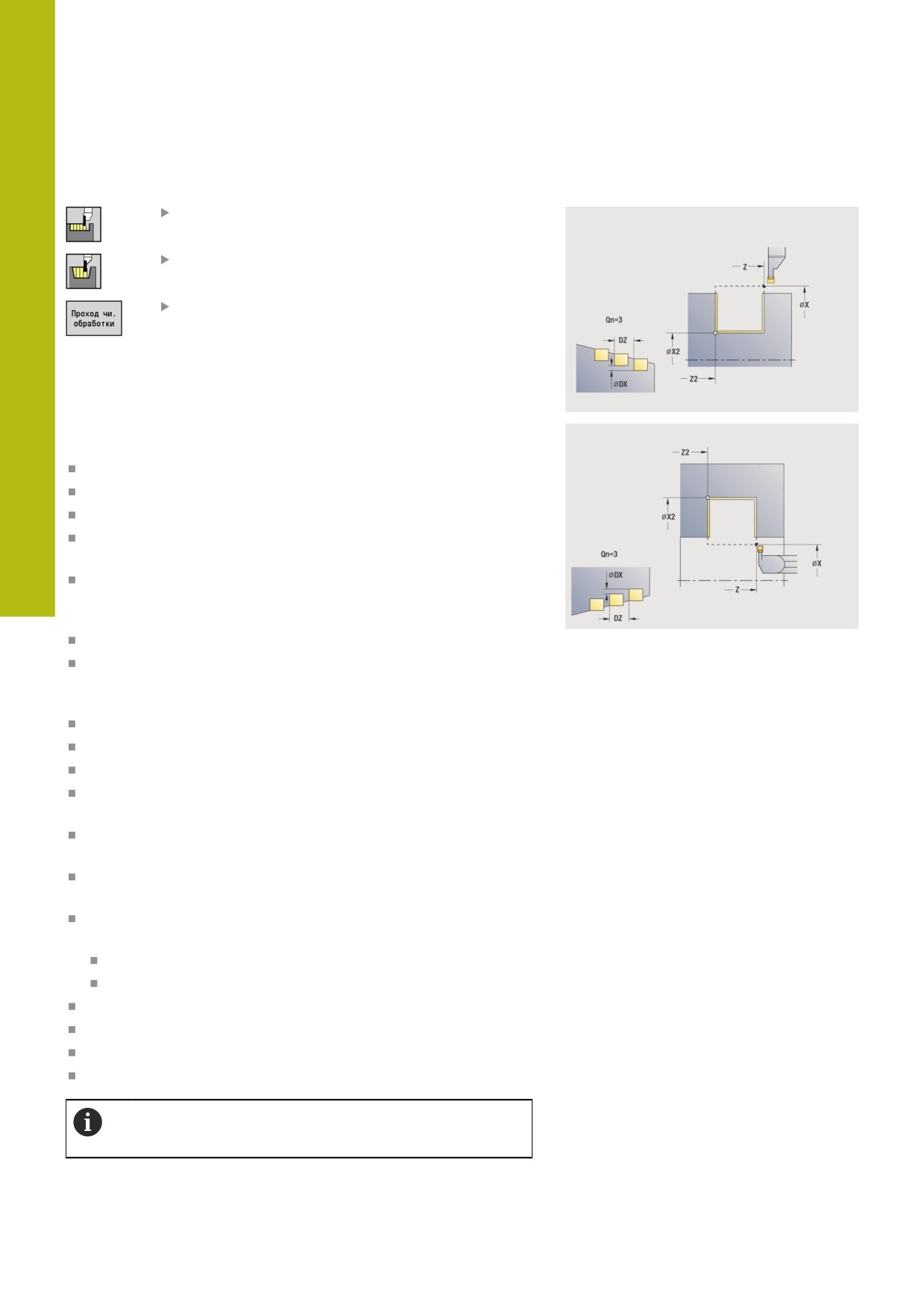

Проходное точение, ICP чистовое, поперечно

выберете

Циклы снятия стружки продольно/поперечно

выберите ICP-резание поперечно

нажмите программную клавишу

Проход чи. обработки

Цикл выполняет чистовую обработку участка контура

описанного в ICP. Инструмент останавливается в конце цикла.

Инструмент врезается под максимально возможным

углом, остаточный материал оставляется.

Параметры цикла:

X, Z: Точка старта

FK: Номер готовой детали ICP - имя обрабатываемого

контура

DXX: Номер аддитив.коррекции (диапазон: 1-16)

Дополнительная информация: "Аддитивная коррекция

Dxx", Стр. 210

G58: Припуск паралл. к контуру

DI, DK: Припуск X и Z параллельно оси

SX, SZ: Ограничение резания по X и Z

Дополнительная информация: "Ограничения резания SX,

SZ", Стр. 210

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

HC: Колодочный тормоз (зависит от станка)

DF: Дополнительная функция (зависит от станка)

276

7

Режим Обучения | Циклы проходного точения

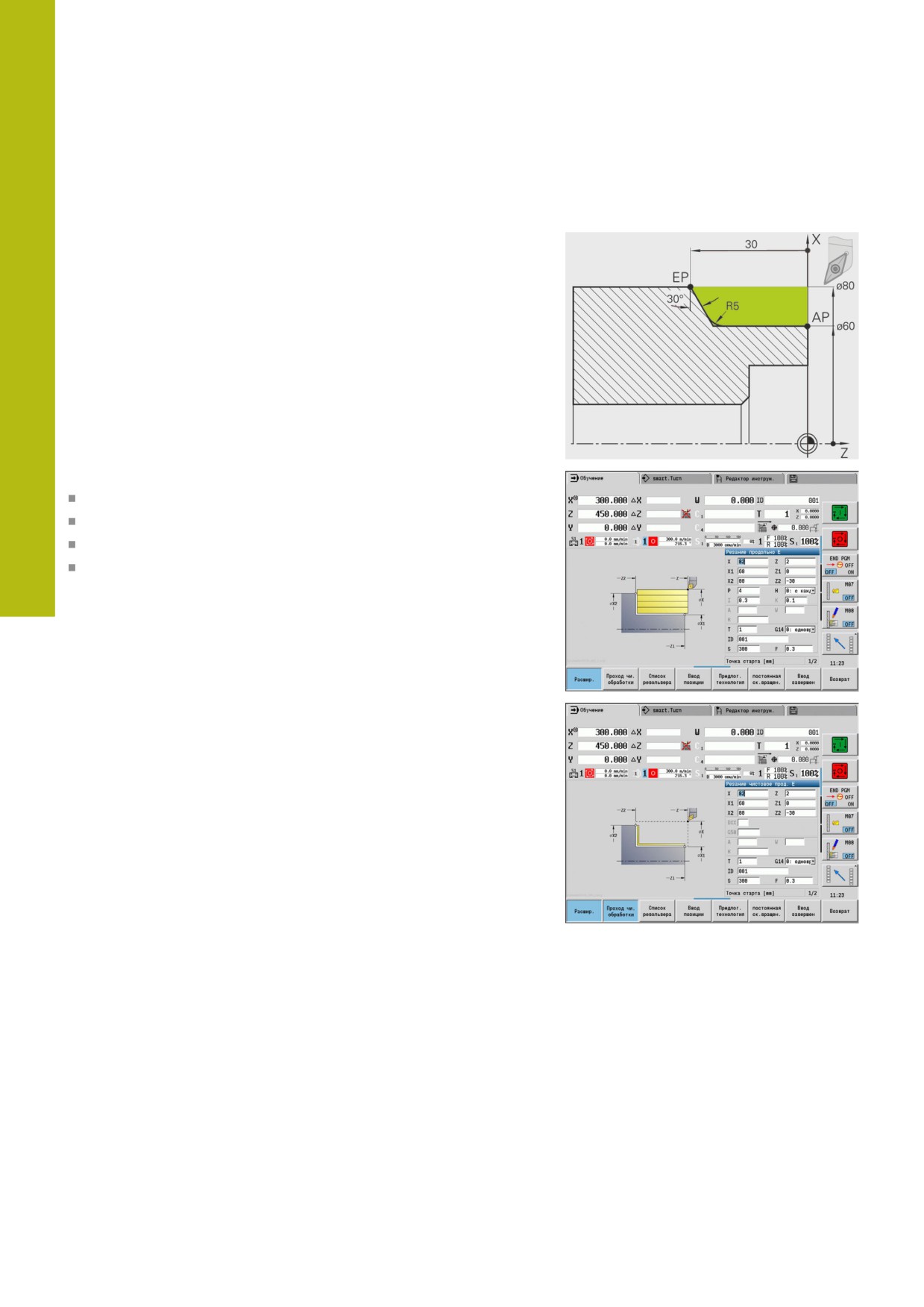

Примеры циклов проходного точения

Черновая и чистовая обработка наружного контура

Выделенная область от AP (Начальная точка контура) до EP

(Конечная точка контура) обрабатывается начерно с помощью

цикла расширенного продольного точения с учетом припусков.

На следующем этапе производится чистовая обработка этого

участка контура с помощью цикла расширенного продольного

точения.

Расширенный режим позволяет изготовить как скругление, так

и наклон в конце контура.

Параметры Начальная точка контура X1, Z1 и Конечная точка

контура X2, Z2 являются определяющими для направления

резания и направления врезания — здесь внешняя обработка и

подача на врезание в направлении -X.

Данные инструм.:

Проходной инструмент (для наружной обработки)

TO = 1 - ориентация инструмента

A = 93° - угол в плане

B = 55° - угол при вершине

278

Режим Обучения | Циклы проходного точения

7

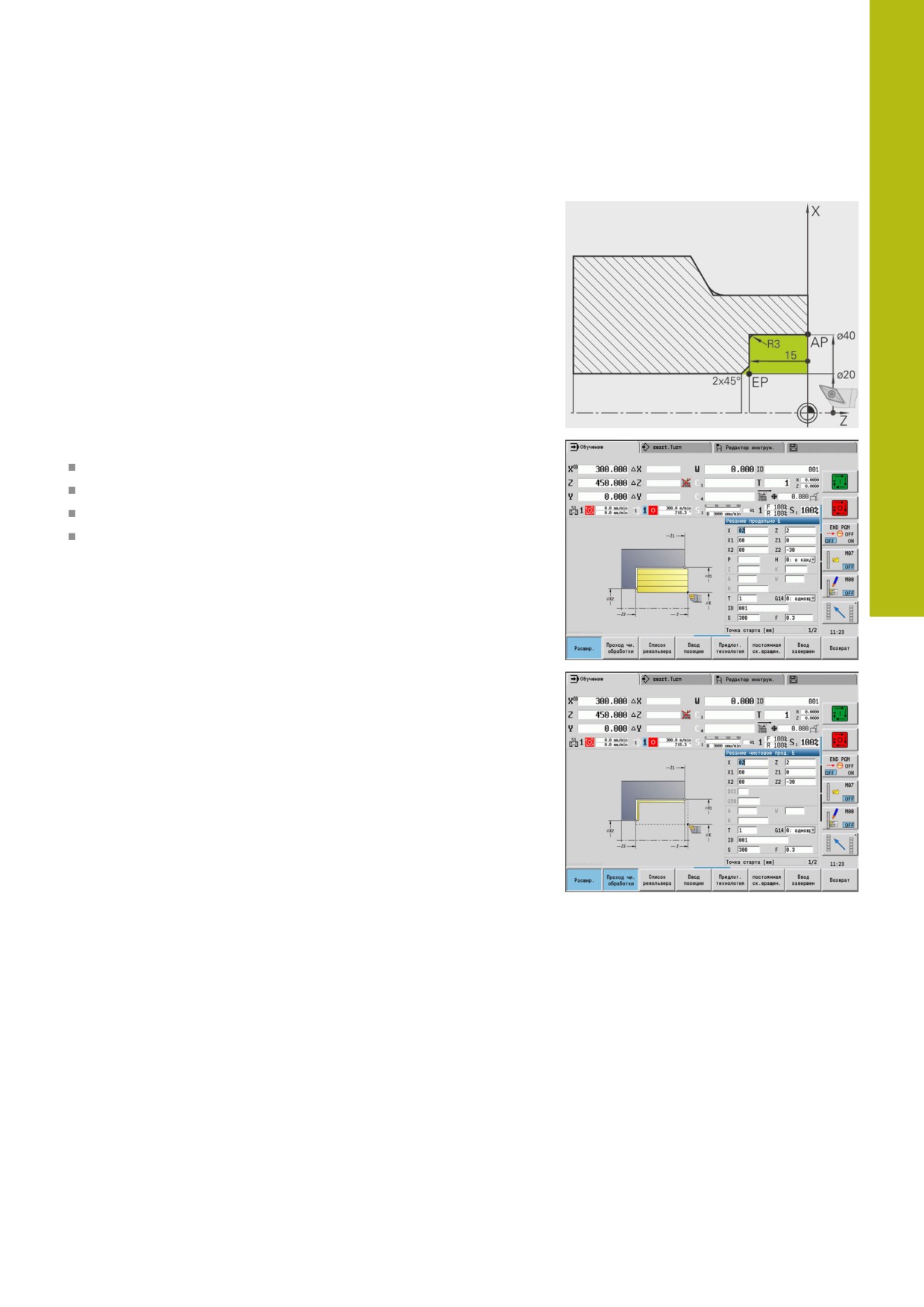

Черновая и чистовая обработка внутреннего контура

Выделенная область от AP (Начальная точка контура) до EP

(Конечная точка контура) обрабатывается начерно с помощью

цикла расширенного продольного точения с учетом припусков.

На следующем этапе производится чистовая обработка этого

участка контура с помощью цикла расширенного продольного

точения.

Расширенный режим" позволяет изготовить как скругление,

так и фаску в конце контура.

Параметры Начальная точка контура X1, Z1 и Конечная точка

контура X2, Z2 являются определяющими для направления

резания и направления врезания — здесь внутренняя

обработка и подача на врезание в направлении +X.

Данные инструм.:

Проходной инструмент (для внутренней обработки)

TO = 7 - ориентация инструмента

A = 93° - угол в плане

B = 55° - угол при вершине

279

7

Режим Обучения | Циклы проходного точения

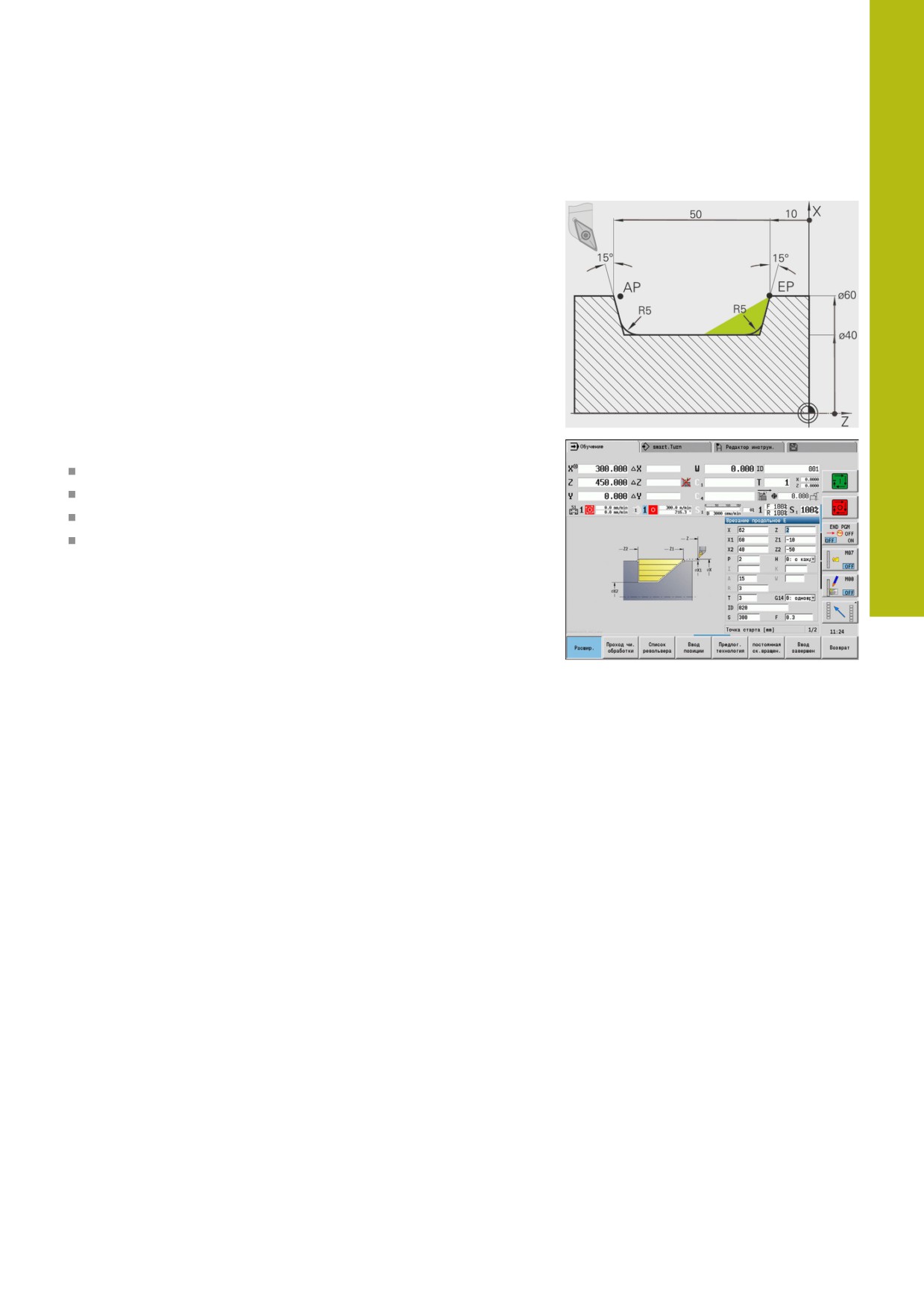

Черновая обработка (удаление материала) с использованием

цикла с врезанием

Используемый инструмент не может врезаться под углом 15°.

Поэтому выбираемый участок обрабатывается в два этапа.

1-ый этап

Выделенная область от AP (Начальная точка контура) до EP

(Конечная точка контура) обрабатывается начерно с помощью

цикла Врезание продольное E с учетом припусков.

Начальный угол A задается, как на чертеже - 15°. Система

ЧПУ рассчитывает на основании параметров инструмента

максимально возможный угол врезания. Остаточный материал

остается и выбирается на 2-ом этапе.

Расширенный режим используется для изготовления

скругления в контуре.

Внимательно вводите параметры Начальная точка контура

X1, Z1 и Конечная точка контура X2, Z2 Они являются

определяющими для направления резания и врезания - здесь

наружная обработка и врезание в направлении -X.

Данные инструм.:

Проходной инструмент (для наружной обработки)

TO = 1 - ориентация инструмента

A = 93° - угол в плане

B = 55° - угол при вершине

280

Режим Обучения | Циклы проходного точения

7

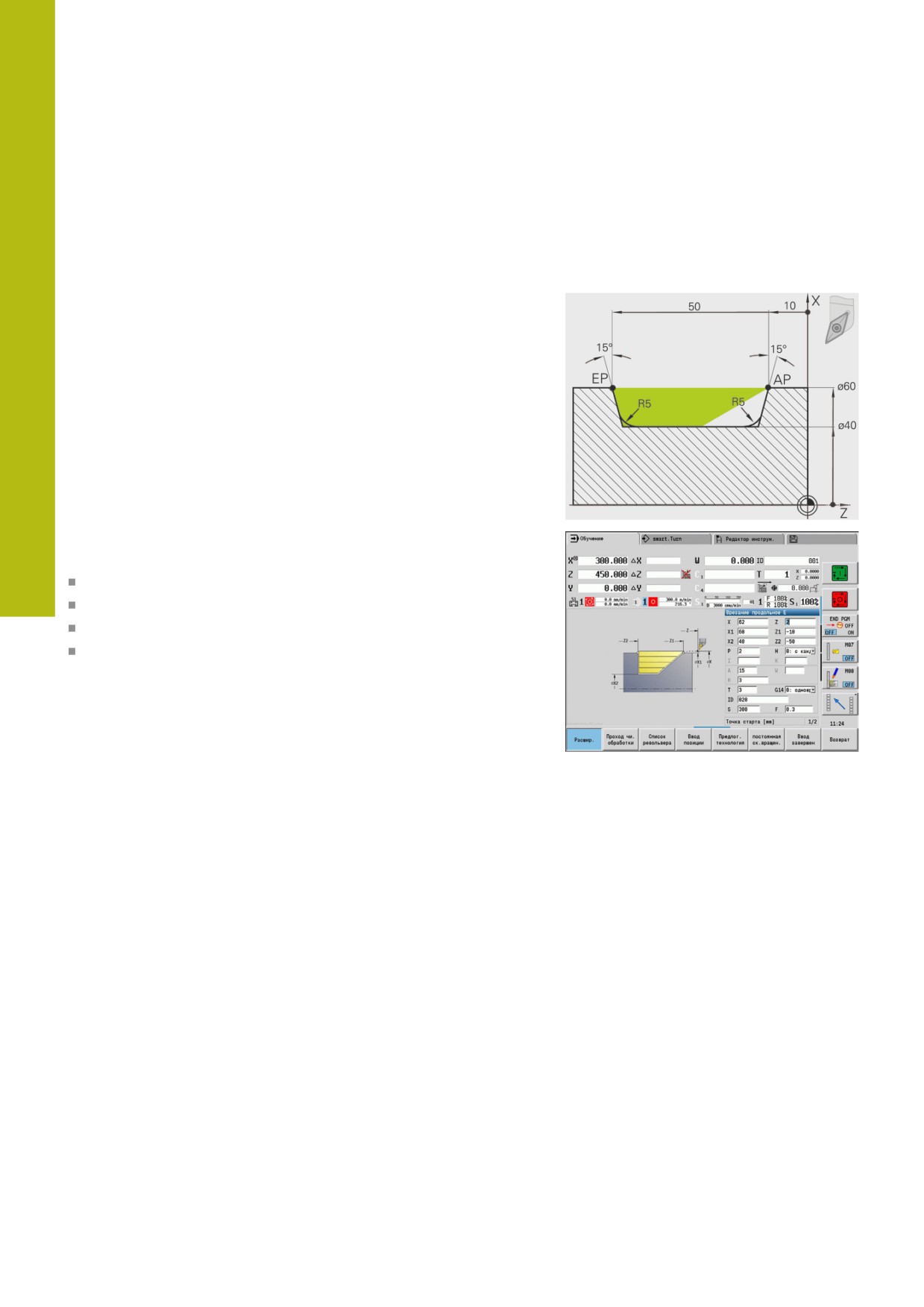

2-ой этап

Остаточный материал (выделенная область на рисунке)

обрабатывается начерно циклом Врезание продольное

E. Перед выполнением этого шага выполняется замена

инструмента.

Расширенный режим используется для изготовления

скругления в контуре.

Параметры Начальная точка контура X1, Z1 и Конечная точка

контура X2, Z2 являются определяющими для направления

резания и направления врезания - здесь внешняя обработка и

подача на врезание в направлении -X.

Параметр Начальная точка контура Z1 определяется при

моделировании 1 этапа.

Данные инструм.:

Проходной инструмент (для наружной обработки)

TO = 3 - ориентация инструмента

A = 93° - угол в плане

B = 55° - угол при вершине

281

7

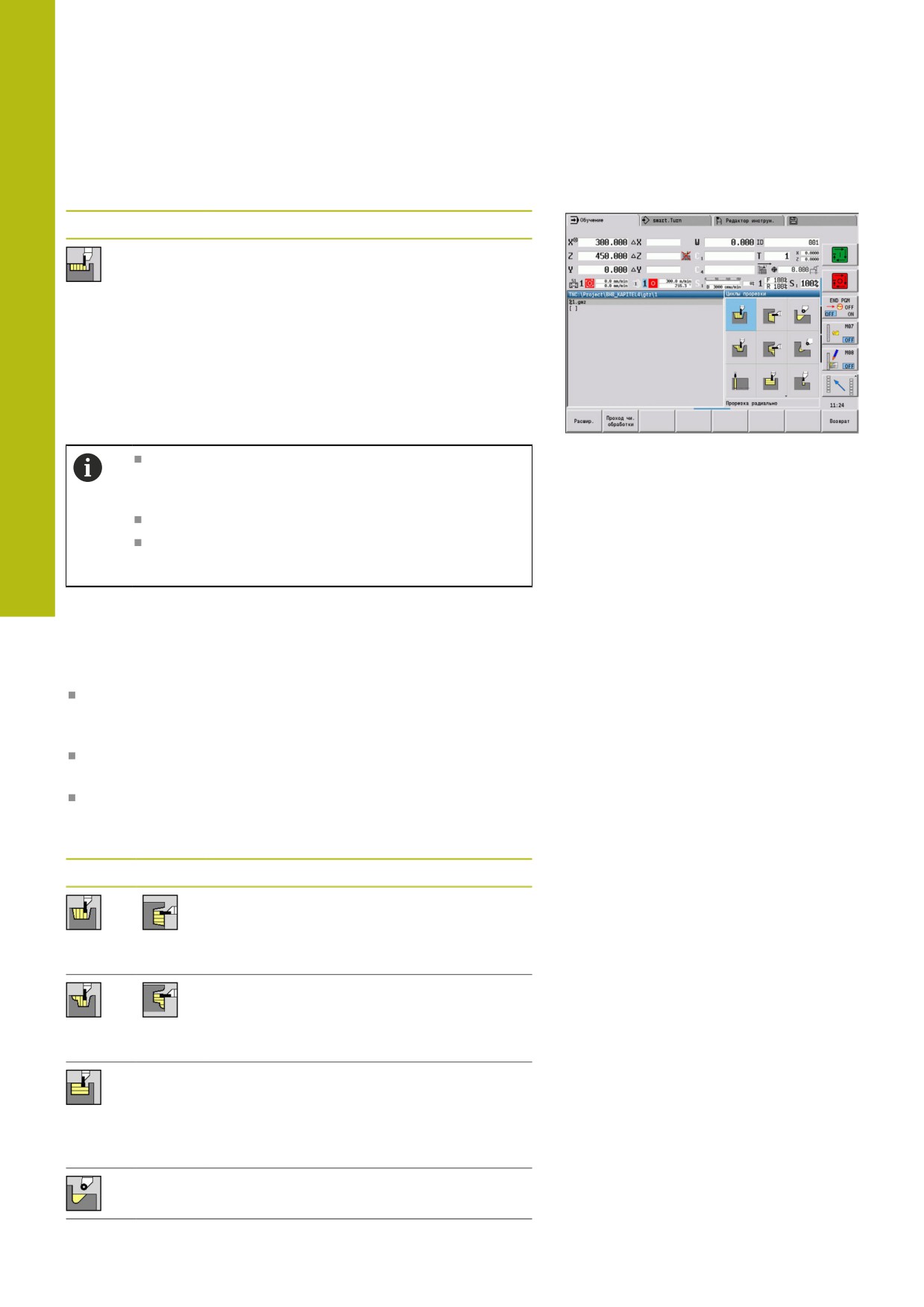

Режим Обучения | Прорезные циклы

7.5

Прорезные циклы

Пункт меню

Значение

Группа прорезных циклов содержит циклы

проточки, точения прорезным инструмен-

том, вытачивания и отрезания. Простые

контуры обрабатываются в нормальном

режиме, а сложные контуры - в расши-

ренном режиме.

Прорезные циклы ICP обрабатывают любые контуры,

описанные с помощью ICP.

Дополнительная информация: "Контуры ICP", Стр. 446

Распределение проходов: система ЧПУ

рассчитывает одинаковую ширину протачивания,

которая <= P

Припуски учитываются в расширенном режиме

Коррекция радиуса вершины действует

(исключение выточка формы K)

Направление резания и врезания в прорезных циклах:

Система ЧПУ рассчитывает направление резания и врезания

из параметров циклов.

Решающими являются:

Нормальный режим: параметры Точка старта X, Z (в

режиме работы Станок: текущая позиция инструмента) и

Начальная точка контура X1/Конечная точка контура Z2

Расширенный режим: параметры Начальная точка

контура X1, Z1 и Конечная точка контура X2, Z2

Циклы ICP: параметры Точка старта X, Z (в режиме работы

Станок: текущая позиция инструмента) и начальная точка

контура ICP

Пункт меню

Прорезные циклы

Прорезка радиально/Прорезка аксиаль-

но

Циклы проточки и чистового прохода для

простых контуров

Прорезка радиальная ICP/Прорезка

аксиальная ICP

Циклы проточки и чистового прохода для

любых контуров

Прор. точение радиально/Прорез.точе-

ние аксиально

Циклы точения прорезным резцом и

чистового прохода для простых и произ-

вольных контуров

Выточка формы H

Выточка формы H

282

7

Режим Обучения | Прорезные циклы

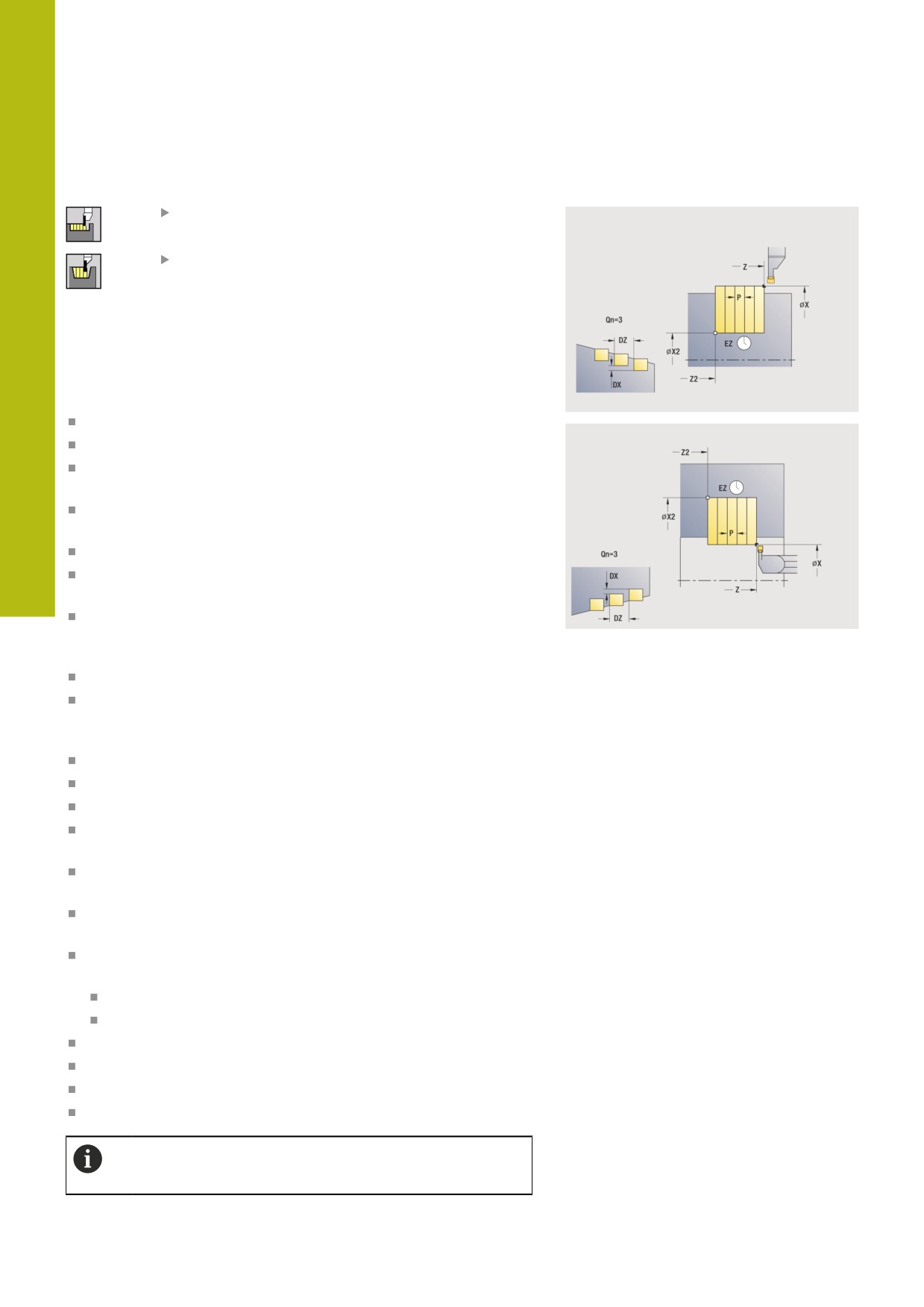

Прорезка радиально

выберите Циклы прорезки

выберите Прорезка радиально

Цикл изготавливает проточки, количество которых определено

в Колич. циклов прорезки Qn. Параметры Точка старта

и Конечная точка контура определяют первую проточку

(позицию, глубину и ширину).

Параметры цикла:

X, Z: Точка старта

X2, Z2: Конечная точка контура

P: Ширина прорезки - врезание <= P (значение не введено:

P = 0,8 * ширина резца инструмента)

EZ: Выдержка времени - выдержка времени (по

умолчанию: длительность равна двум оборотам)

Qn: Колич. циклов прорезки (по умолчанию: 1)

DX, DZ: Расст. до следующей прорезки относительно

предыдущей проточки

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

HC: Колодочный тормоз (зависит от станка)

DF: Дополнительная функция (зависит от станка)

Тип обработки для доступа к базе технологических

данных: Проточка контура

284

7

Режим Обучения | Прорезные циклы

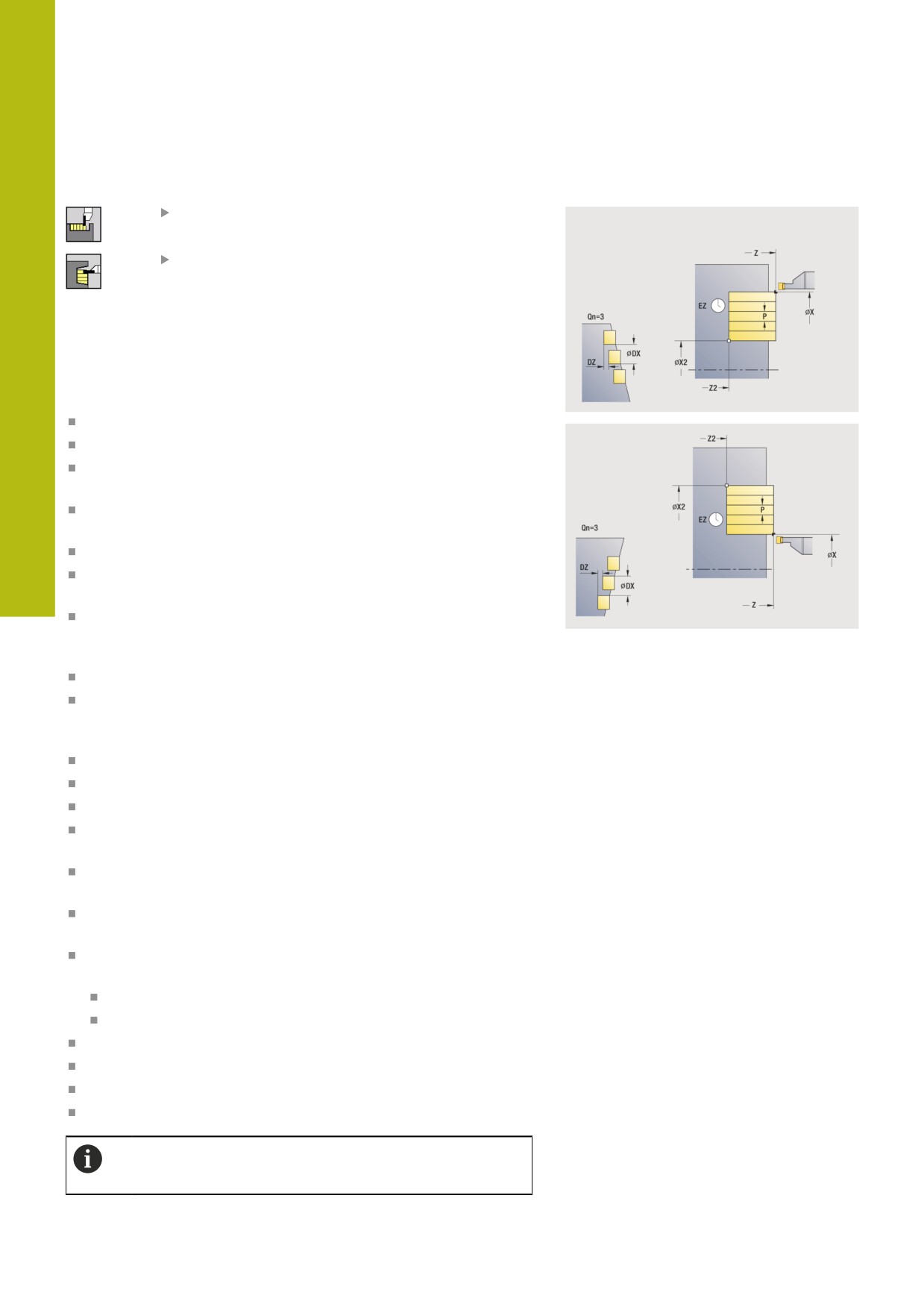

Прорезка аксиально

выберите Циклы прорезки

выберите Прорезка аксиально

Цикл изготавливает проточки, количество которых определено

в Колич. циклов прорезки Qn. Параметры Точка старта

и Конечная точка контура определяют первую проточку

(позицию, глубину и ширину).

Параметры цикла:

X, Z: Точка старта

X2, Z2: Конечная точка контура

P: Ширина прорезки - врезание <= P (значение не введено:

P = 0,8 * ширина резца инструмента)

EZ: Выдержка времени - выдержка времени (по

умолчанию: длительность равна двум оборотам)

Qn: Колич. циклов прорезки (по умолчанию: 1)

DX, DZ: Расст. до следующей прорезки относительно

предыдущей проточки

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

HC: Колодочный тормоз (зависит от станка)

DF: Дополнительная функция (зависит от станка)

Тип обработки для доступа к базе технологических

данных: Проточка контура

286

7

Режим Обучения | Прорезные циклы

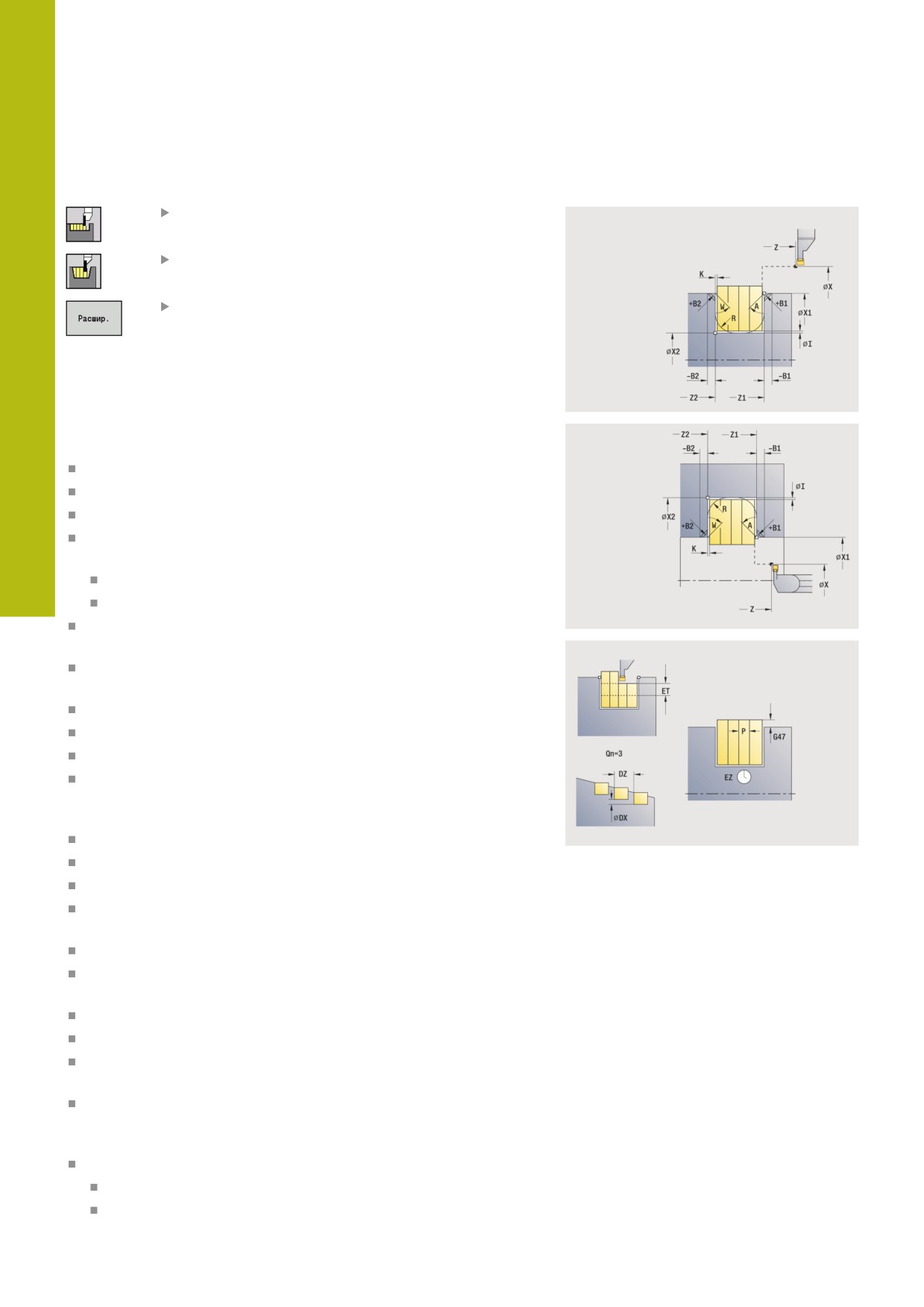

Прорезка радиально - расширенная

выберите Циклы прорезки

выберите Прорезка радиально

нажмите программную клавишу Расшир.

Цикл изготавливает проточки, количество которых определено

в Колич. циклов прорезки Qn. Параметры Точка старта

и Конечная точка контура определяют первую проточку

(позицию, глубину и ширину).

Параметры цикла:

X, Z: Точка старта

X1, Z1: Начальная точка контура

X2, Z2: Конечная точка контура

B1, B2: -B фаска/+B закругление (B1 в начале контура и B2

в конце контура)

B>0: радиус скругления

B<0: ширина фаски

A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:

0°)

W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:

0°)

R: Закругление

I, K: Припуск X и Z

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

P: Ширина прорезки - врезание <= P (значение не введено:

P = 0,8 * ширина резца инструмента)

ET: Глубина выточки на каждое врезание

EZ: Выдержка времени - выдержка времени (по

умолчанию: длительность равна двум оборотам)

EW: Подача прорезки

Qn: Колич. циклов прорезки (по умолчанию: 1)

DX, DZ: Расст. до следующей прорезки относительно

предыдущей проточки

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

KS: Многозаходное врезание (по умолчанию: 0)

0: нет

1: да - выборка выполняется в полный рез, обработка

перемычки между ними серединой прорезного

инструмента

288

7

Режим Обучения | Прорезные циклы

Прорезка аксиально - расширенная

выберите Циклы прорезки

выберите Прорезка аксиально

нажмите программную клавишу Расшир.

Цикл изготавливает проточки, количество которых определено

в Колич. циклов прорезки Qn. Параметры Точка старта

и Конечная точка контура определяют первую проточку

(позицию, глубину и ширину).

Параметры цикла:

X, Z: Точка старта

X1, Z1: Начальная точка контура

X2, Z2: Конечная точка контура

B1, B2: -B фаска/+B закругление (B1 в начале контура и B2

в конце контура)

B>0: радиус скругления

B<0: ширина фаски

A: Начальный угол (диапазон: 0° < A < 90°; по умолчанию:

0°)

W: Конечный угол (диапазон: 0° <= W < 90°; по умолчанию:

0°)

R: Закругление

I, K: Припуск X и Z

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

P: Ширина прорезки - врезание <= P (значение не введено:

P = 0,8 * ширина резца инструмента)

ET: Глубина выточки на каждое врезание

EZ: Выдержка времени - выдержка времени (по

умолчанию: длительность равна двум оборотам)

EW: Подача прорезки

Qn: Колич. циклов прорезки (по умолчанию: 1)

DX, DZ: Расст. до следующей прорезки относительно

предыдущей проточки

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

KS: Многозаходное врезание (по умолчанию: 0)

0: нет

1: да - выборка выполняется в полный рез, обработка

перемычки между ними серединой прорезного

инструмента

290

7

Режим Обучения | Прорезные циклы

Прорезка радиа.чист. обр.

выберите Циклы прорезки

выберите Прорезка радиально

нажмите программную клавишу

Проход чи. обработки

Цикл изготавливает проточки, количество которых определено

в Колич. циклов прорезки Qn. Параметры Точка старта

и Конечная точка контура определяют первую проточку

(позицию, глубину и ширину).

Параметры цикла:

X, Z: Точка старта

X2, Z2: Конечная точка контура

Qn: Колич. циклов прорезки (по умолчанию: 1)

DX, DZ: Расст. до следующей прорезки относительно

предыдущей проточки

G47: Безоп. расстояние

Дополнительная информация: "Безопасное расстояние

G47", Стр. 209

T: Номер инструмента - номер места в револьвере

G14: Точка смены инструмента

Дополнительная информация: "Точка замены

инструмента G14", Стр. 209

ID: Идентиф.номер

S: Скорость резания или постоянная ск.вращен.

F: Подача на один поворот

MT: M после T: M-функция, которая отрабатывается после

вызова инструмента T

MFS: M в начале: M-функция, которая отрабатывается в

начале обработки

MFE: M в конце: M-функция, которая отрабатывается в конце

обработки

WP: Номер шпинделя - индикация того, каким шпинделем

для детали будет отрабатываться цикл (зависит от станка)

Главный привод

Противошпиндель для обработки задней поверхности

BW: Угол по оси B (зависит от станка)

CW: Перевернуть инструмент (зависит от станка)

HC: Колодочный тормоз (зависит от станка)

DF: Дополнительная функция (зависит от станка)

Тип обработки для доступа к базе технологических

данных: Проточка контура

292

содержание      ..     5      6      7      8     ..
