Характеристики

Если  монтажное  положение  редуктора  подразумевает
расположение  одного  из  валов  на  верхней  грани
редуктора,  из-за  силы  тяжести  попадание  смазки  на
верхние  подшипники  может  быть  недостаточным  и  это
приведет к преждевременному износу.

Использование

опции

отдельной

герметичной

камеры,

заполненной

консистентной

смазкой,

не

трансмиссионным

маслом,

гарантирует

надежность

продолжительный срок службы.

❯

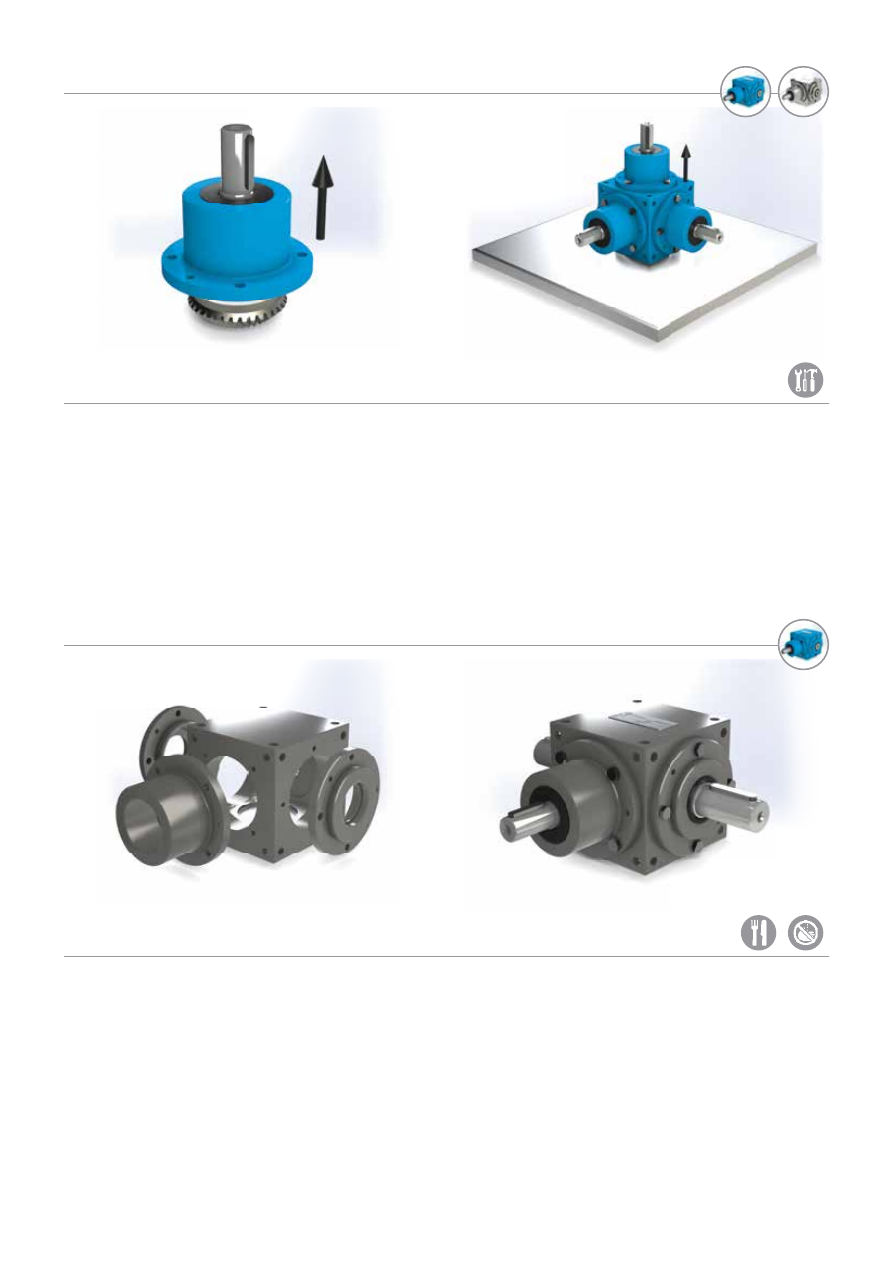

MV Top Vertical Hub

> Характеристики

Обработка

поверхности

покрытием

NLY

Niploy—это

запатентованная

технология

химического

никелирования,

направленная на повышение устойчивости к коррозии и
прочим

агрессивным

средам,

воздействующим

на

неподвижные

части

винтовых

домкратов,

конических

редукторов

изменяемым

передаточным

отношением.

NLY

Обработка поверхности покрытием

Niploy

172

Характеристики

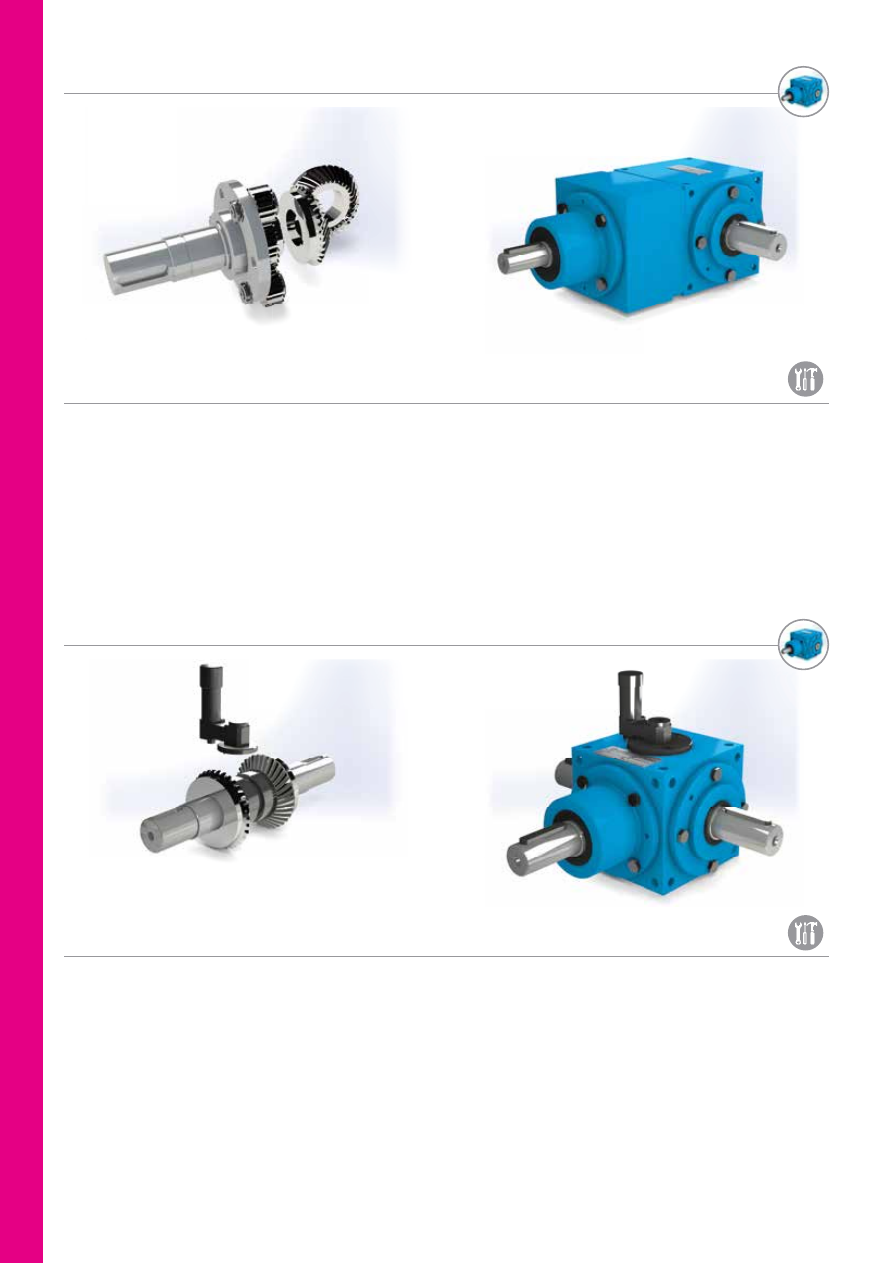

Серия RE представляет собой конические редукторы с
планетарной предступенью с передаточным отношением 3..
Две

ступени

редукции

позволяют

получить

итоговые

передаточные отношения 1/3, 1/4.5, 1/6, 1/9 и 1/12.

❯

Характеристики

Серия

RIS

представляет

собой

конические

редукторы,

оснащенные

ручным

переключателем

для

изменения

направления

вращения

выходного

вала.

Имеются

три

режима: по часовой стрелке, против часовой стрелки и
нейтральный. Переключатель работает только тогда, когда
не работает редуктор.

❯

Редукторы с высоким передаточным отношением

RIS

Редукторы со сменой направления вращения

173

Мультипликаторы

Характеристики

Серия RH представляет собой редукторы, у которых
выходной

вал

вращается

быстрее

входного

(мультипликаторы). 2-ступенчатая конструкция позволяет
увеличивать передаточные отношения 4.5/1, 3/1 и 2/1 в
зависимости от типоразмера редуктора.

❯

Характеристики

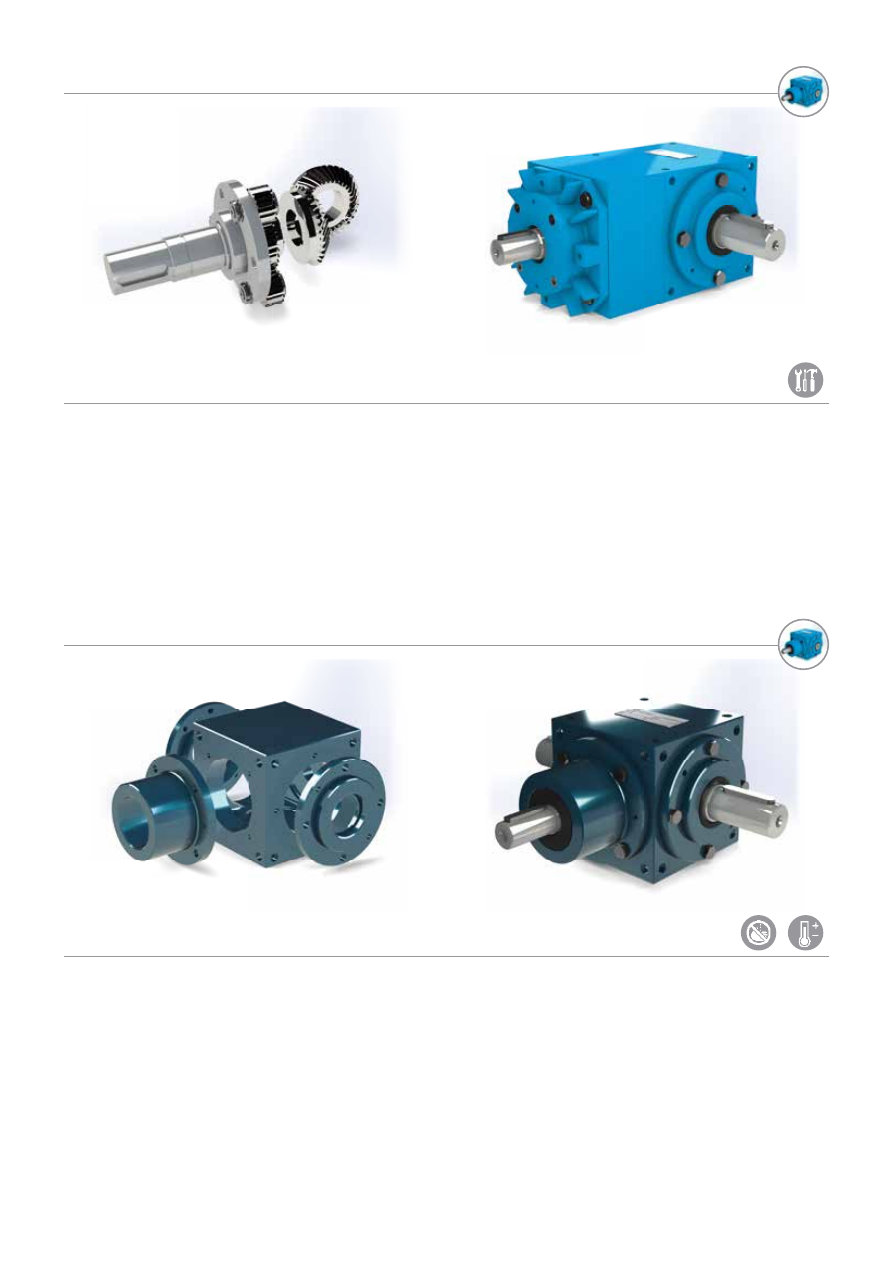

Эпоксидное покрытие VE является вариантом покрытия,
выполняемым в 3 этапа: этап 1 – нанесение грунтовки; этап 2 -
нанесение нейтральной основы; этап 3 – финишное покрытие
выбранного цвета. Окончательный результат выглядит
эстетически приятно, покрытие имеет хороший блеск и
повышенную устойчивость к окислению.

Эпоксидные покрытия нашего производства выполнены на
водной основе и не содержат растворителей, стандартным
цветом является RAL 5015 (небесно-голубой). По запросу
выполняется подбор цвета.

❯

Эпоксидное покрытие

174

S26

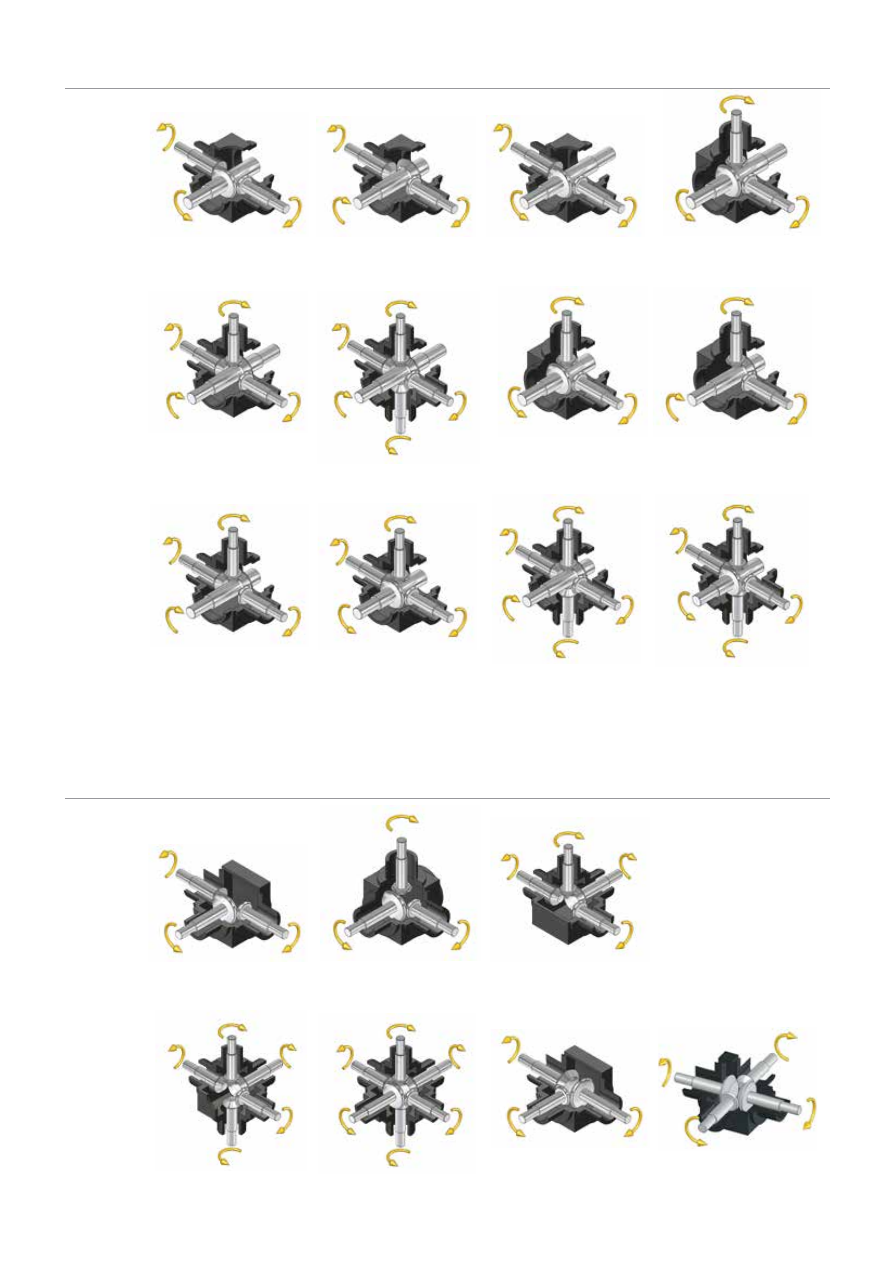

Во всех конструктивных исполнениях можно выполнять установку фланца под электродвигатель в позиции, отмеченной буквой “m”.

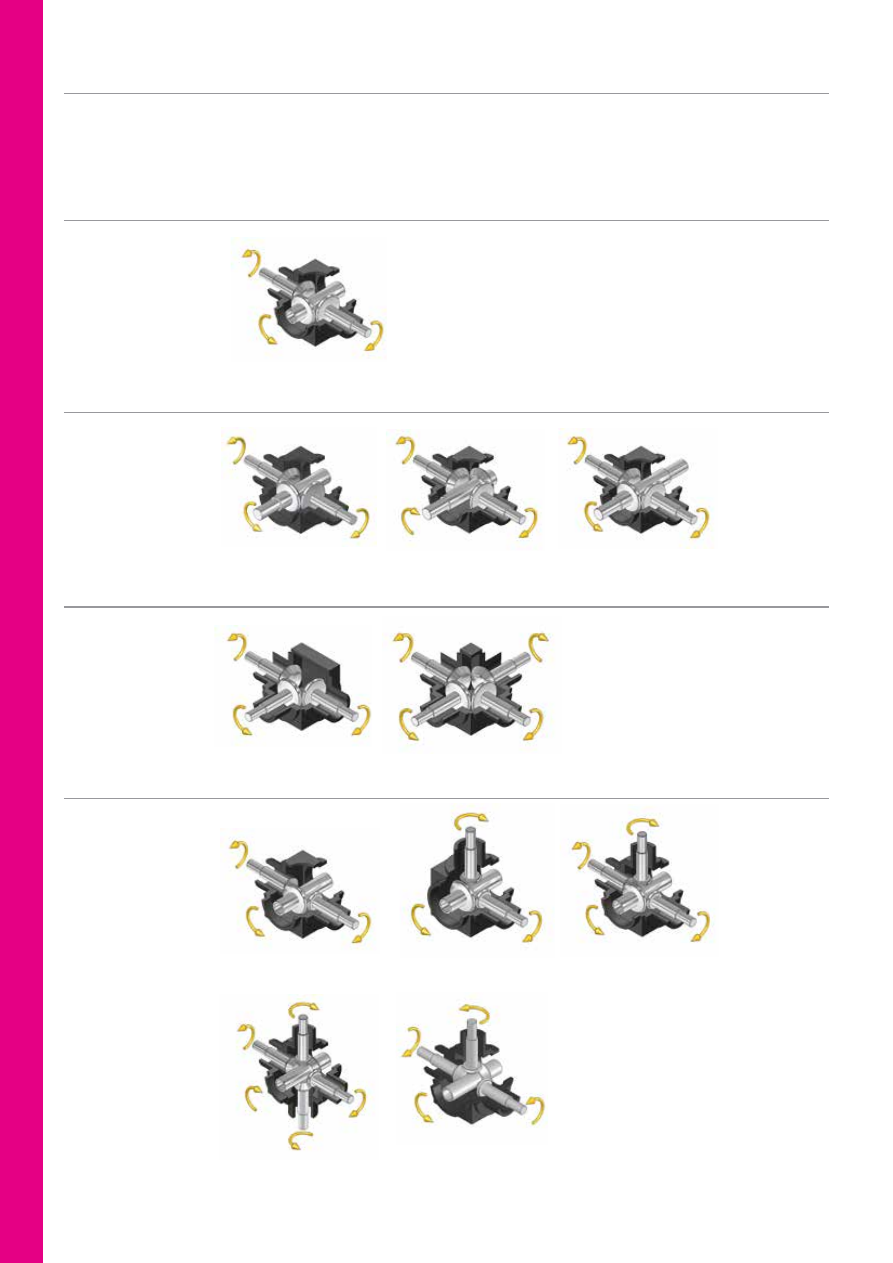

Конструктивные исполнения

RC - RR - RB - RA

Передаточное отношение:

1/1

❯

RS - RP

Передаточное отношение:

1/1

❯

RX - RZ

Передаточное отношение

1/1

❯

RC - RB - RA

Передаточное отношение:
1/1,5 - 1/2
1/3 - 1/4

❯

175

S11

S13

S15

S12

S16

S18

S17

S20

S22

S23

S21

S14

S28

S27

S33

S34

S29

S30

S19

RX - RZ

Передаточное отношение:

1/1,5 - 1/2
1/3 - 1/4

❯

RS - RP

Передаточное отношение:

1/1,5 - 1/2
1/3 - 1/4

❯

176

177

Редукторы с изменяемым передаточным отношением

Назначение

редуктора

изменяемым

передаточным

отношением - возможность увеличения или уменьшения
скорости

вращения

посредством

временного

дополнительного вращения.

Такая

операция

осуществляется

вручную,

помощью

эдектродвигателей  или  мотор-редукторов,  через  червяк  с
высоким  передаточным  отношением.  Изменение  скорости
вращения  может

выполняться

во

время

работы

редуктора.

Редукторы

изменяемым

передаточным

отношением

UNIMEC

представляют

собой

редукторы

планетарной предступенью, у которой эпицикл (внешнее
зубчатое колесо с внутренним зубом) не фиксировано на
корпусе

редуктора,

может

также

вращаться

подшипниках, так как является червячным колесом на своей
наружной

поверхности.

Поэтому

при

вращении

регулировочного

вала, эпицикл также будет вращаться и

скорость на выходном валу

будет

меняться.

Редукторы с

изменяемым передаточным отношением подходят для

механизмов,  состоящих  из  различных  рабочих  узлов,  с
конвейерными  лентами  и  линиями  подачи  (стандартные  в
производстве  бумаги,  упаковки,  прессовании  и  т.д.),что
позволяет синхронизировать разные этапы подачи.
Редукторы  с  изменяемым  передаточным  отношением  могут
также  использоваться  в  качестве  постоянных  модуляторов
скорости.  Таким  образом,  например,  в  намоточных  линиях
можно  изменять  скорость  одного  или  нескольких  узлов,  чтобы
постоянно  поддерживалось  натяжение.  Другим  применением
редукторов

изменяемым

передаточным

отношением

являются

прессы,

листообрабатывающие

машины,

бумагоделательные  и  упаковочные  машины,  где  для  контроля
за сокращением отходов и для настройки необходима высокая
точность перемещения.
3  версии,  5  моделей  и  85  конструктивных  исполнений  -  для
конструктора  это  широкий  спектр  применения.  Дополнительно
к  стандартным  моделям  UNIMEC  может  предоставить
специально

разработанные

редукторы

изменяемым

передаточным отношением под требованиям конкретных

машин.

178

179

В числе их преимуществ также устойчивость к коррозии,

поглощение вибраций, возможность использования в

любых

температурных

условиях

практически

неограниченный

срок

службы

без

какого-либо

обслуживания. Муфты изготовлены из стали, (до

типоразмера 11) или высокопрочного чугуна для

больших размеров; пластины изготавливаются из

пружинной стали. Муфты UNIMEC способны поглощать

погрешности осевого и параллельного перемещения и

выдерживать угловые смещения ± 1°.

В производственной программе поставке Unimec также

присутствуют

пластинчатые

муфты,

обладающие

высокими номинальными крутящими моментами и

высокой жесткостью к воздействию крутящего момента.

Помимо пластинчатых муфт компания UNIMEC также

поставляет муфты и валы R+W. Технические отделы

UNIMEC и R+W находятся в постоянном контакте

благодаря такому сотрудничеству UNIMEC может

выполнить поставку полного спектра комплектующих

для подъемных систем, включая муфты из эластомера
и металла, ограничители крутящего момента, и другое

Муфты и соединительные валы

180

181

Смазочные

материалы

Смазочные

материалы

Unimec

появились

благодаря

потребности заказчиков иметь масла и смазки, которые

способны увеличить КПД и срок службы устройств, а также

в рамках выполнения гарантийных требований. В результате

сотрудничества с компанией Total появились два смазочных

материала: консистентная смазка MARK CA и синтетическое
масло ATIR SH150

Данная продукция является безопасной для человека и
окружающей среды. Дальнейшим шагом по выполнению
запросов

заказчиков

была

разработка

автоматического

смазчика:

таким

образом

появилась

возможность

сэкономить

время

деньги,

упрощая

техническое

обслуживание.

182

те

MARK CA -125

мл

ATIR SH150 - 500

мл

Полужидкая консистентная смазка для внутренних передач и винтов

[-25 ; +150] °C

[-10 ; +300] °F

Безопасно для воды и
окружающей среды

Не горит

Безопасна для людей

Макс.

1500

об/мин

Без тяжелых металлов

Характеристики EP

Без ограничений по
транспортировке *

* ADR / RID / IMDG / IMO / ICAO / IATA / ADN

Синтетическое масло для редукторов, подходит для высокоскоростного применения

[-40 ; +200] °C

[-40 ; +400] °F

Безопасно для воды и
окружающей среды

Не горит

Безопасна для людей

Макс.

3000

об/мин

Без тяжелых металлов

Характеристики EP

Без ограничений по
транспортировке *

* ADR / RID / IMDG / IMO / ICAO / IATA / ADN

183

TPR

1м - 3,3 фута

KL1

•

KL2

•

KL3

• • •

KL4

• • •

KL5

• •

TGM0125

•

CUN0125

•

AUN0125

•

RUN0125

•

BOR0500

•

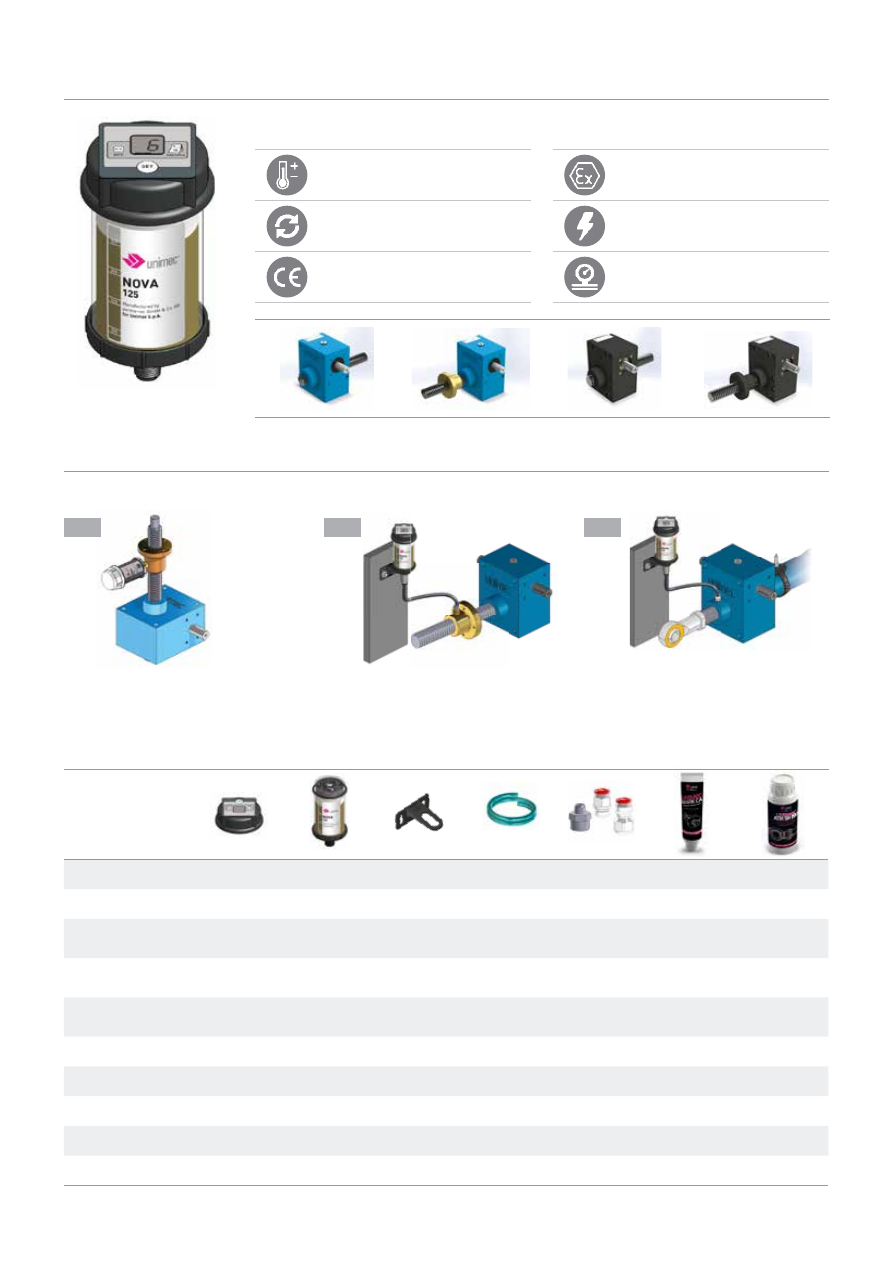

Автоматический смазчик, заполенный консистентной смазкой

Unimec Mark CA

[-20 ; +60] °C

[-5 ; +140] °F

Срок службы до 12 месяцев

ATEX

IP65

Макс

бар

Установка

KL1 - Прямая установка

KL2 - Дистанционная установка

❯

NOVA 125 - 125

мл

Как заказать
