11.

Электрические котлы

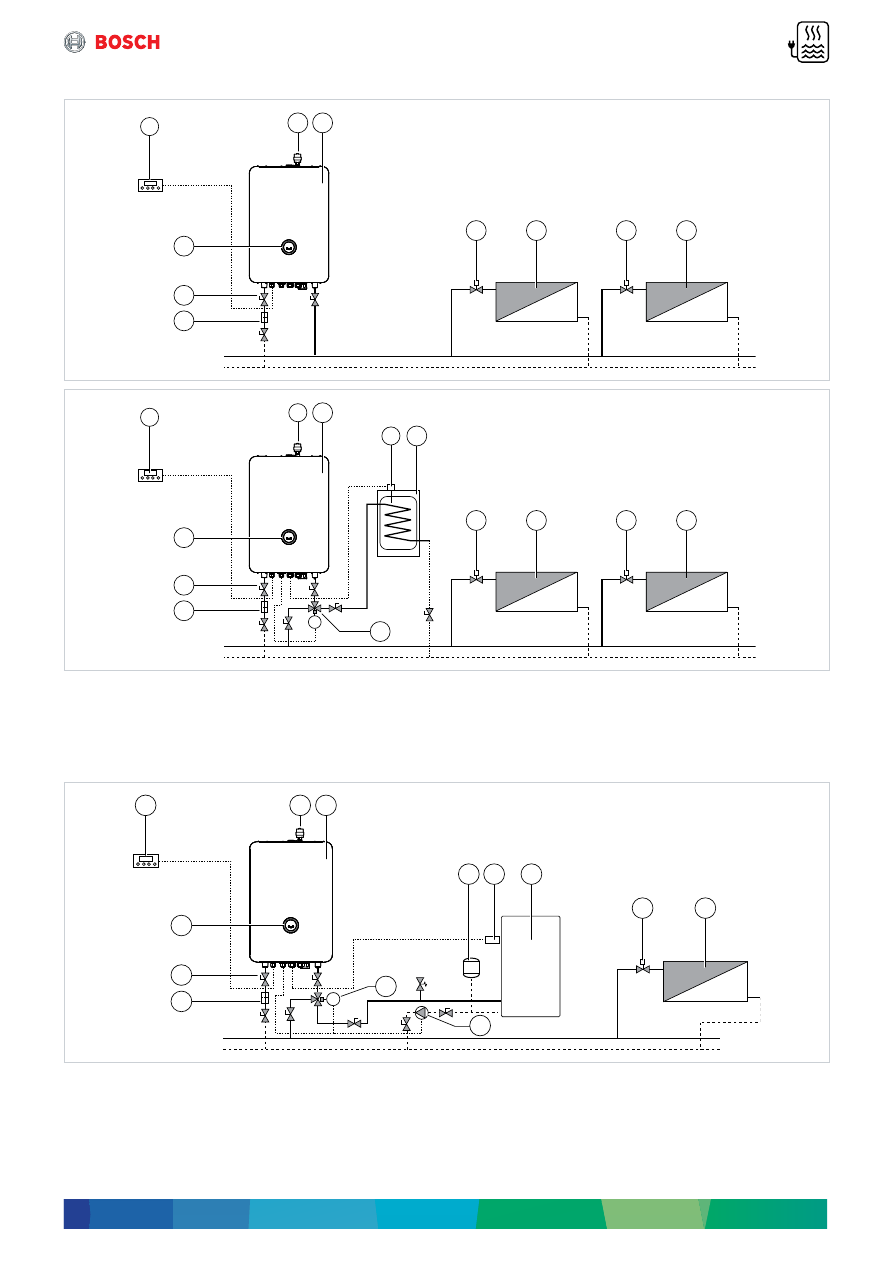

Гидравлические схемы

2x0,75mm

2

3

6
7

8 1

4

2

4

2

12

2x0,75mm

2

M

2x0,75mm

2

3

6
7

11

8 1

4

9 10

2

4

2

12

1  Отопительный котел

2  Радиатор

3  Комнатный термостат

4  Термостатический вентиль

6  Запорный клапан

7  Грязевой фильтр

8  Воздухоотводчик

9  Датчик температуры в баке-водонагревателе

10  Бак-водонагреватель

11  DWV (3-ходовой клапан)

12  Управление котлом

2x0,75mm

2

M

3

6
7

11

17

8 1

4

5 19 20

2

12

1  Отопительный котел (резервный источник тепла)

2  Радиатор

3  Комнатный термостат

4  Термостатический вентиль

5  Расширительный бак

6  Запорный клапан

7  Грязевой фильтр

8  Воздухоотводчик

11  DWV (3-ходовой клапан)

12  Управление котлом

17  Насос

19  Датчик температуры основного источника тепла

20  Основной источник тепла

146

Беларусь | Каталог 2020

11.

Электрические котлы

Logamax E213



▶

Электрический отопительный котел является современным экологичным источником тепла, предназначенным

для отопления домов, дач и других объектов



▶

Электрокотел можно установить в отопительные системы вместе с котлом, работающем на твердом топливе



▶

4 типоразмера котла в диапазоне мощностей 30-60 кВт



▶

Электрокотел можно присоединить к любой схеме центрального или этажного отопления



▶

Возможно каскадирование до 6 котлов с модулем EKR-KASK

Модель

Тип

Артикул

Цена, €

Logamax E213-30

7 738 500 320

1510,00

Logamax E213-36

7 738 500 321

1670,00

Logamax E213-45

7 738 500 322

1860,00

Logamax E213-60

7 738 500 323

1950,00

147

Беларусь | Каталог 2020

11.

Электрические котлы

Технические данные

Logamax E213

Типоразмер котла (мощность)

30

36

45

60

Тепловая мощность

кВт

29,7

35,64

44,55

59,4

Общая максимальная мощность

кВт

30,1

36,2

45,2

60,2

КПД

%

99

Мощность ТЭНа

кВт

7,5+7,5+ 7,5+7,5

12+6+12+6

15+7,5+ 15+7,5

15+15+ 15+15

Число ступеней

-

4 (3)

Количество контакторов

шт.

4

Низкошумовые контакты

-

нет

Распределение мощности по ступеням

кВт

15; 22,5; 22,5; 30 18; 24; 30; 36 22,5; 30; 37,5; 45

30; 45; 45; 60

Сила тока

A

45

53

67

88

Требуемый защитный выключатель перед котлом

A

50

63

80

100

Мин. сечение подводящих кабелей

мм²

5(4)x10

5(4)x16

5(4)x16

5(4)x25

Разрывная мощность главного выключателя

А

63

160

160

160

Напряжение

В

3 x 400 / 230 (+6 - 10%)

Класс защиты

IP

IP40

Зажимы для термостата «On/Off»

230 B

да

Максимальное рабочее давление

бар

2,5

Минимальное рабочее давление

бар

0,8

Объем воды

л

29,5

Макс. температура нагрева воды

°C

90

Расширительный бак давления

л

нет

Предохранительный клапан ½”

бар

2,5

Размер входа воды (внешняя резьба)

Js

G1

Размер выхода воды (внешняя резьба)

Js

G1

Вес котла без воды

кг

48

53

53

62

Ширина

мм

615

Высота

мм

852

Глубина

мм

332

148

Беларусь | Каталог 2020

11.

Электрические котлы

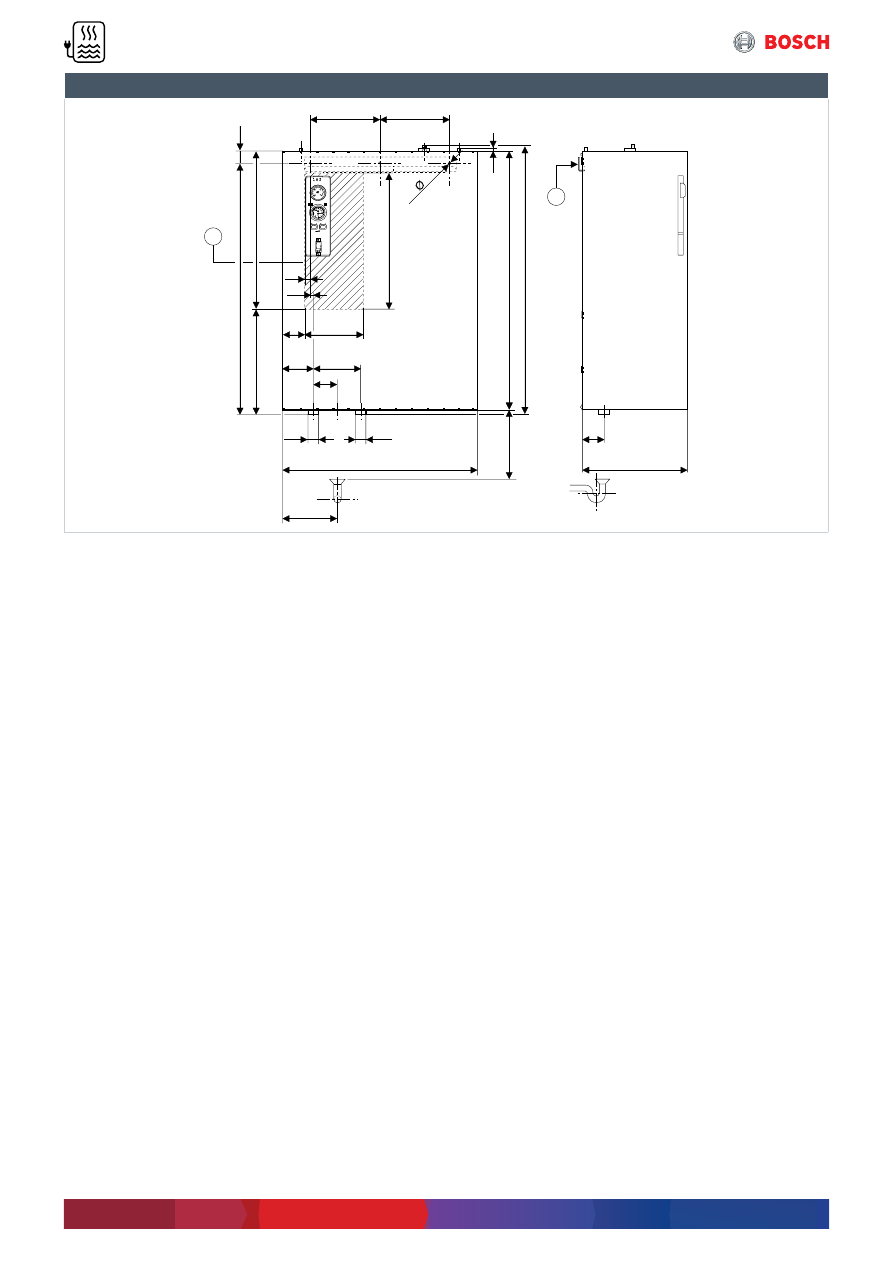

Размеры котла Logamax E213 30-60

∞

70

332

615

220

220

G1

RK
G1

852

817

250

11

430

75

150

185

70

97

9,5

18

3x

334

498,5

795

38

10

1

2

EL

172

VK

1  Кабельный ввод
2  Монтажный кронштейн
EL  Слив (сифон)
RK  Обратная линия котла (G 1ʺ)
VK  Подающая линия котла (G 1ʺ)

149

Беларусь | Каталог 2020

Oбознaчениe

Tronic 2000T

Tronic 6000T

Tronic 8000T

Tronic 2000T

150

Tronic 6000T

152

Tronic 8000T

154

Электрические накопительные водонагреватели

12.

150

Беларусь | Каталог 2020

12.

Электрические накопительные водонагреватели

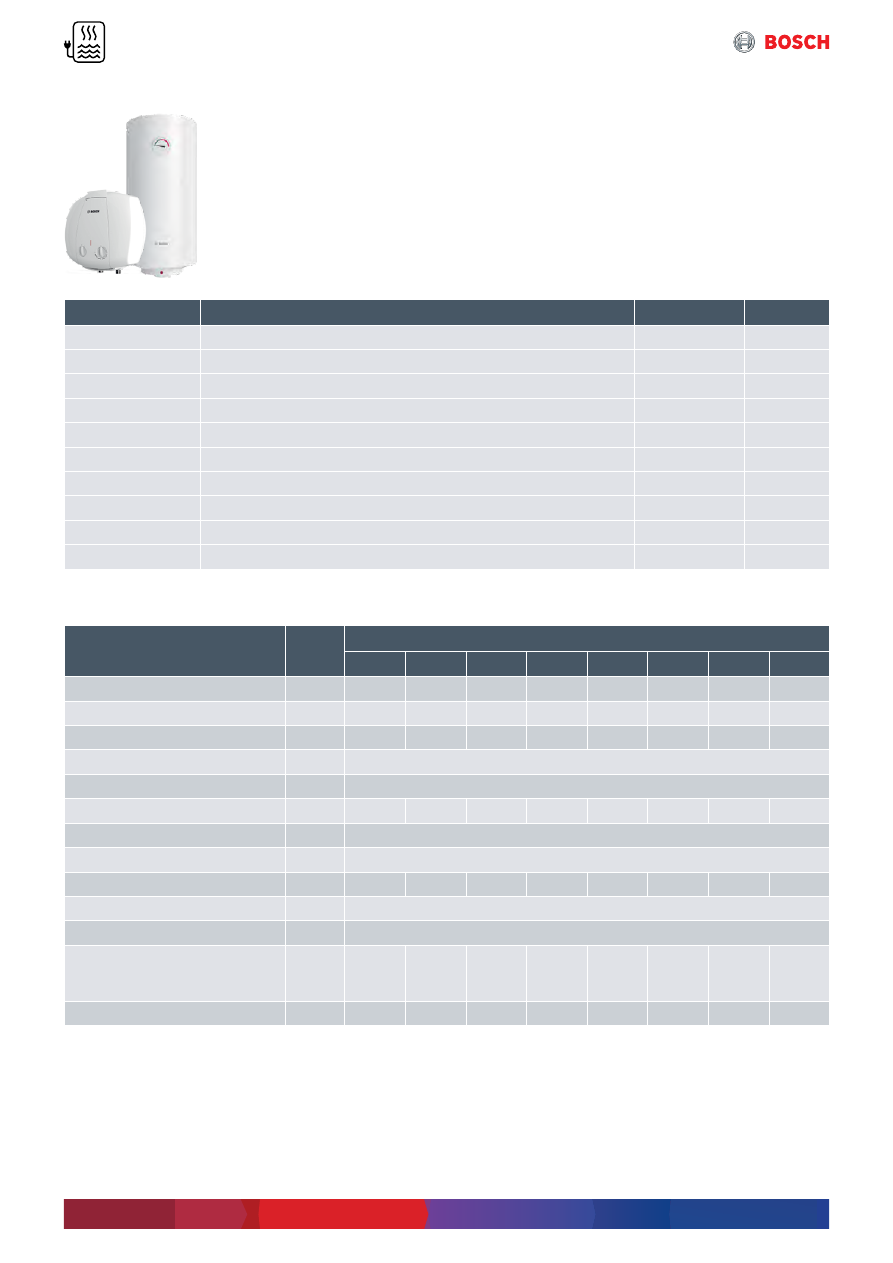

Tronic 2000T



▶

Компактные и круглые баки-водонагреватели



▶

Модель 30 л в исполнении Slim (диаметр – 36 см)



▶

Мощный ТЭН от 1,5 до 2 кВт



▶

Антибактериальное стеклокерамическое покрытие бака



▶

Магниевый анод



▶

Встроенный диффузор холодной воды для лучшей стратификации и экономии электроэнергии



▶

Удобные подключения из нержавеющей стали



▶

Предохранительный клапан в комплекте



▶

Сетевой провод со штекером в комплекте



▶

Гарантия на емкость – 5 лет



▶

Гарантия на электрические части – 2 года

Модель

Тип

Артикул

Цена, €

TR2000T 10 T

Бак горячей воды на 10 л под раковиной

7 736 504 743

103,00

TR2000T 15 T

Бак горячей воды на 15 л под раковиной

7 736 504 744

113,00

TR2000T 10 B

Бак горячей воды на 10 л над раковиной

7 736 504 745

103,00

TR2000T 15 B

Бак горячей воды на 15 л над раковиной

7 736 504 746

113,00

TR2000T 30 SB

Бак горячей воды на 30 л

7 736 504 519

131,00

TR2000T 50 B

Бак горячей воды на 50 л

7 736 504 522

137,00

TR2000T 80 B

Бак горячей воды на 75 л

7 736 504 523

160,00

TR2000T 100 B

Бак горячей воды на 100 л

7 736 504 524

174,00

TR2000T 120 B

Бак горячей воды на 120 л

7 736 504 525

200,00

TR2000T 150 B

Бак горячей воды на 150 л

7 736 504 526

220,00

Технические данные

TR2000T

10

15

30

50

80

100

120

150

Объем

л

10

15

30

50

82

100

120

143

Мощность

кВт

1,5

1,5

1,2

1,5

2,0

2,0

2,0

2,0

Теплоизоляция

мм

20

20

18

18

18

18

18

18

Рабочее давление

бар

8

Максимум температура горячей воды

°C

70

Время нагрева до Δ50 °C (± 10%)

ч:мин

00:23

00:35

01:27

01:56

02:22

02:54

03:29

04:09

Класс защиты

IPX4

Индикация включения питания

Нет

Выключатель

Да

Да

Нет

Нет

Нет

Нет

Нет

Нет

Система управления

Механическая

Индикация нагрева

Да

Размеры (высота х диаметр х глубина)

мм

406 x

257 x

372

406 x

324 x

372

556 x

353 x

380

594 x

440 x

468

844 x

440 x

468

984 x

440 x

468

1149 x

440 x

468

1313 x

440 x

468

Вес (без упаковки)

кг

6,6

8,3

12,4

15,4

21,8

25,5

29,4

34,3

*  Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

151

Беларусь | Каталог 2020

12.

Электрические накопительные водонагреватели

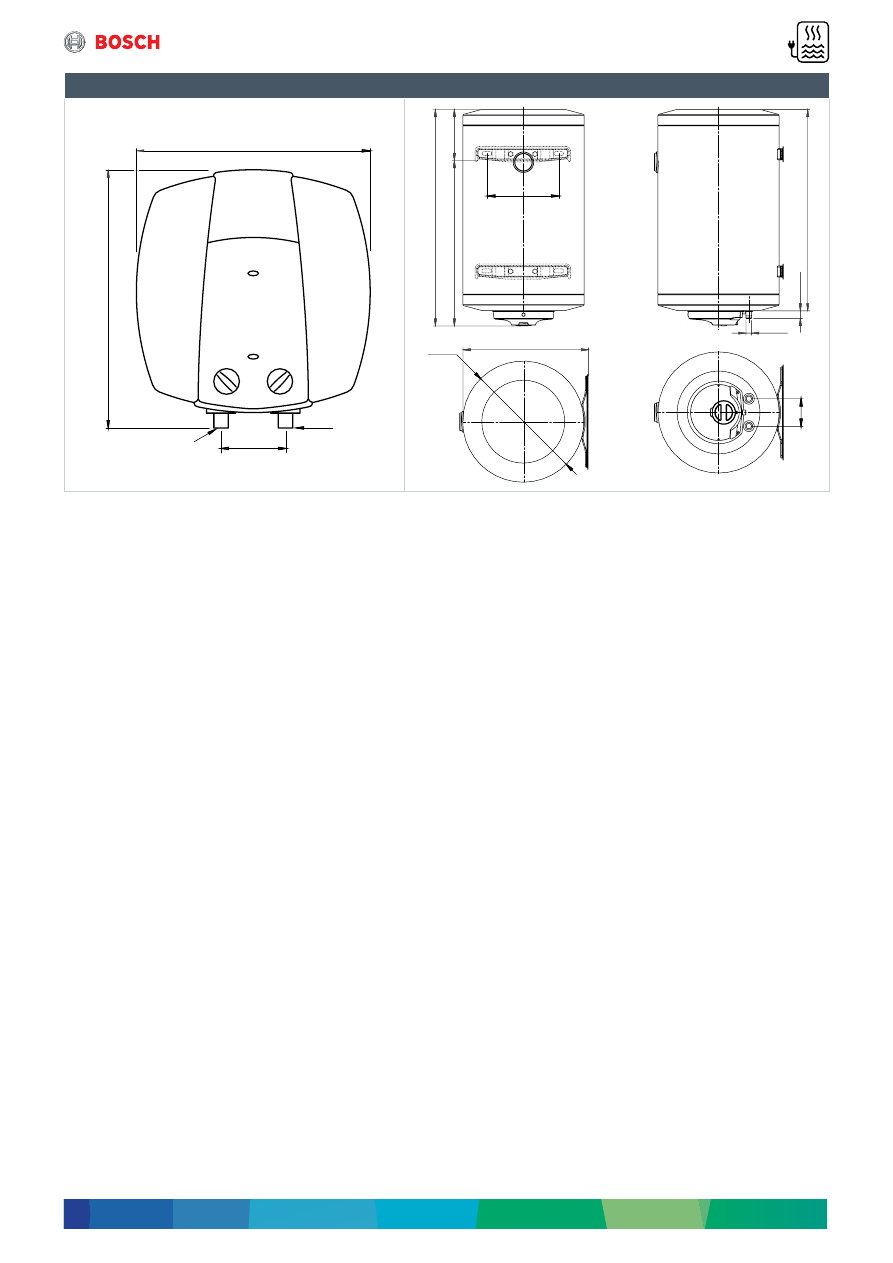

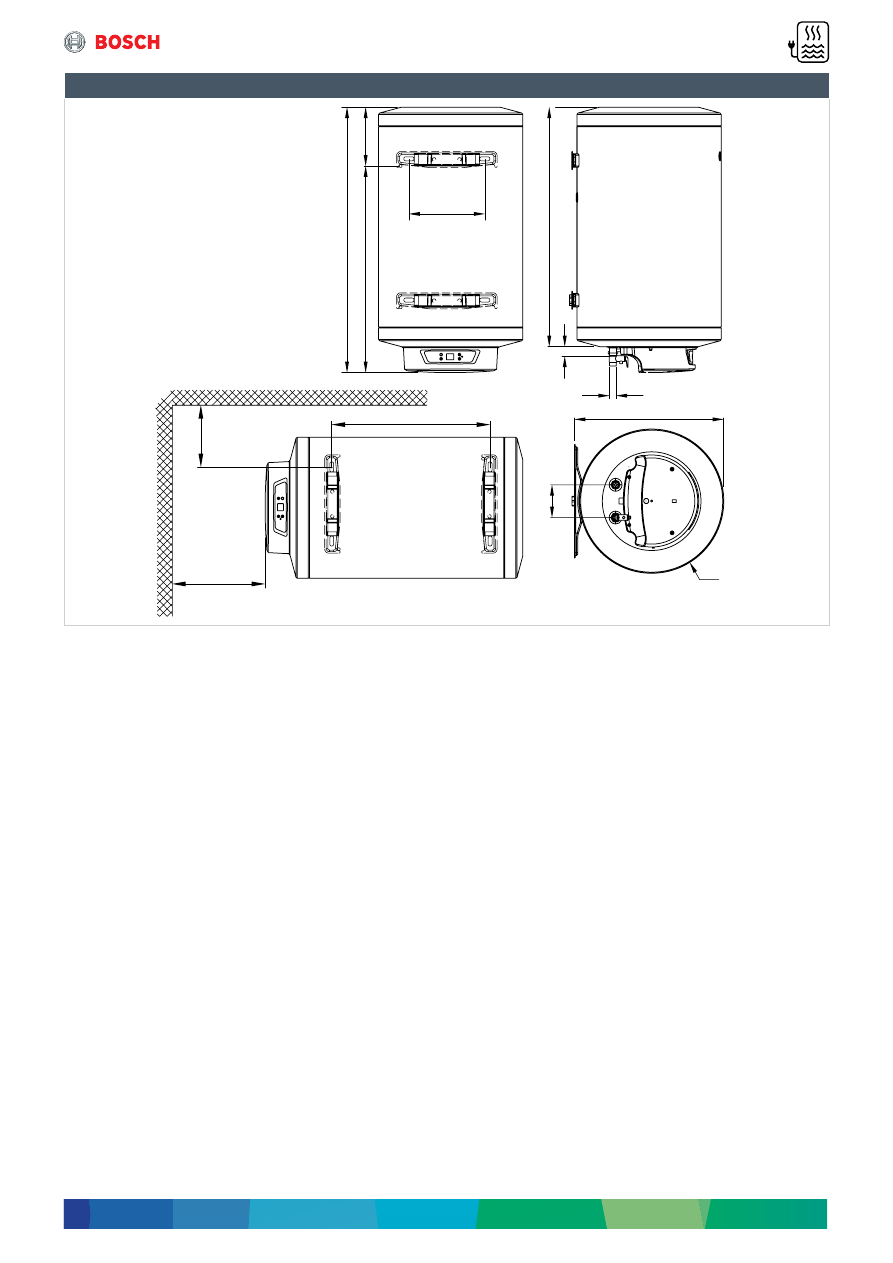

Серия TR2000T

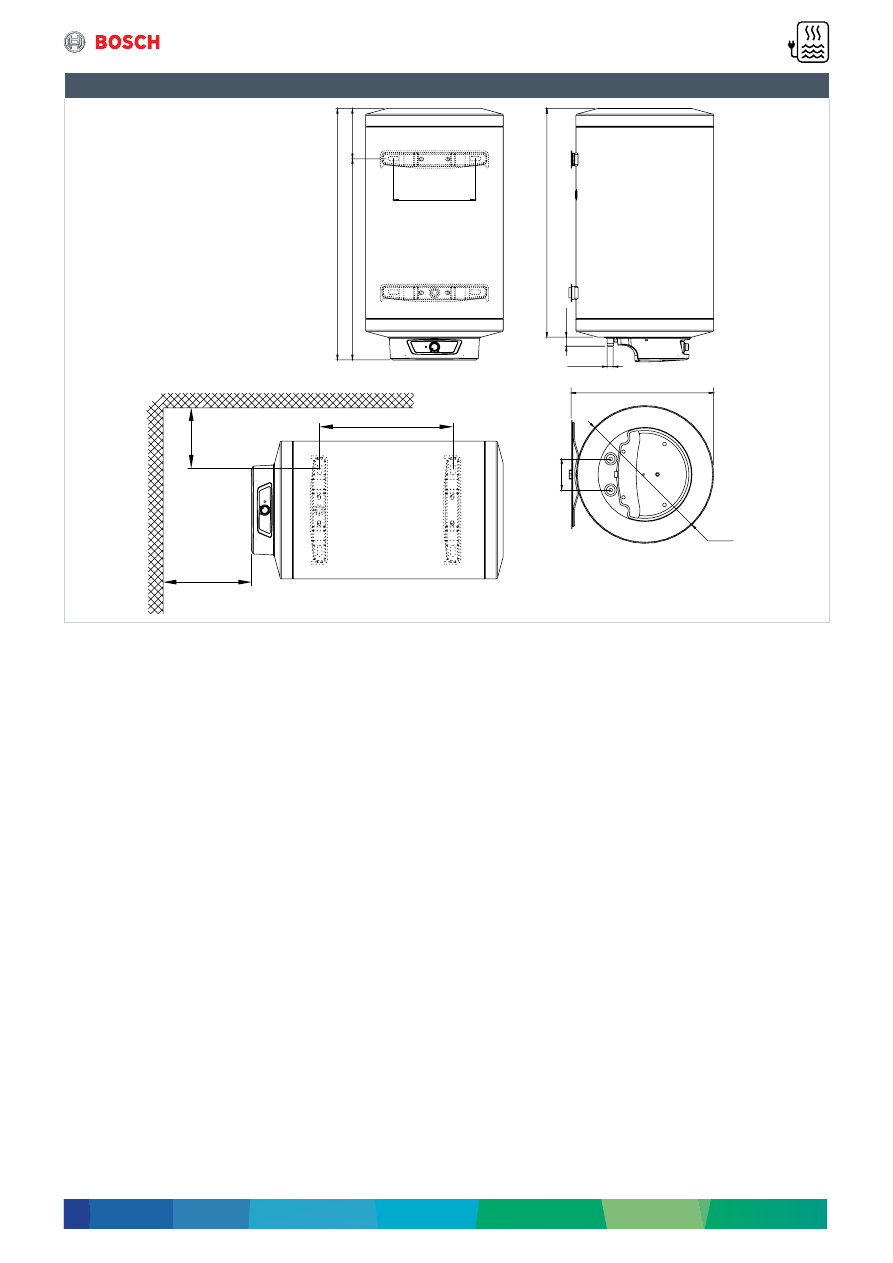

A

C

G1/2"

G1/2"

B

min. 220

max. 300

185

100

F

E

D

C

G

B

A

152

Беларусь | Каталог 2020

12.

Электрические накопительные водонагреватели

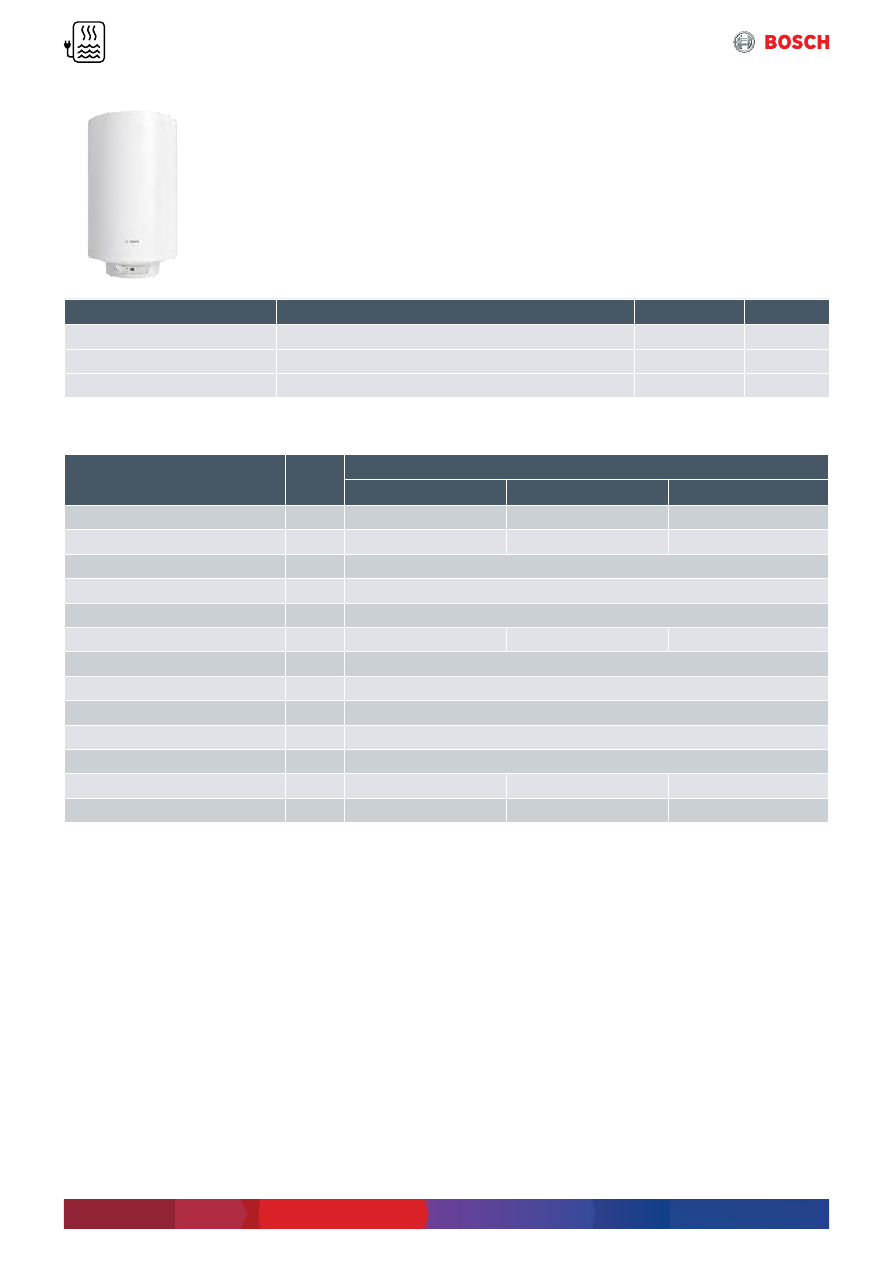

Tronic 6000T



▶

Серия водонагревателей Tronic 6000 с «сухим» ТЭНом



▶

Возможность вертикального и горизонтального монтажа



▶

Увеличенная теплоизоляция 32 мм



▶

Капиллярный термостат с точным регулированием



▶

Увеличенный магниевый анод для дополнительной защиты от коррозии



▶

Стеклокерамическое покрытие бака



▶

Режим антизамерзания и термической дезинфекции



▶

Рабочее давление 8 бар



▶

Предохранительный клапан в комплекте



▶

Сетевой провод со штекером в комплекте



▶

Гарантия на емкость – 5 лет



▶

Гарантия на электрические части – 2 года

Модель

Тип

Артикул

Цена, €

ES 050 5 1600W BO H1X-CTWRB

Бак горячей воды на 50 л

7 736 503 607

220,00

ES 080 5 2000W BO H1X-CTWRB

Бак горячей воды на 80 л

7 736 503 608

230,00

ES 100 5 2000W BO H1X-CTWRB

Бак горячей воды на 100 л

7 736 503 609

250,00

ES 120 5 2000W BO H1X-CTWRB

Бак горячей воды на 120 л

7 736 503 610

270,00

ES 150 5 2400W BO H1X-CTWRB

Бак горячей воды на 150 л

7 736 503 611

300,00

Технические данные

ES

50

80

100

120

150

Объем

л

50

80

100

120

150

Мощность

кВт

1,6

2,0

2,0

2,0

2,4

Теплоизоляция

мм

32

Рабочее давление

бар

8

Максимум температура горячей воды

°C

70

Время нагрева до Δ50 °C (± 10%)

ч:мин

01:49

02:10

02:54

03:29

03:38

Класс защиты

IPX4

Индикация включения питания

Нет

Выключатель

Да

Система управления

Механическая

Индикация нагрева

Да

Размеры (высота х диаметр х глубина)

мм

585x470x486

810x470x486

960x470x486

1110x470x486

1330x470x486

Вес (без упаковки)

кг

20

22,5

25,8

29,3

35

*  Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

153

Беларусь | Каталог 2020

12.

Электрические накопительные водонагреватели

Серия CTWRB

A

ØG1/2''

C

Ø470

486

B

min. 220

max. 300

D

>500

>250

185

100

27,5

154

Беларусь | Каталог 2020

12.

Электрические накопительные водонагреватели

Tronic 8000T



▶

Серия водонагревателей Tronic 8000 с ”сухим” ТЭНом



▶

Возможность вертикального и горизонтального монтажа (кроме 35 литров)



▶

Увеличенная теплоизоляция 32 мм



▶

Электронный дисплей



▶

Электронный термостат с точным регулированием



▶

Увеличенный магниевый анод для дополнительной защиты от коррозии



▶

Стеклокерамическое покрытие бака



▶

Режим антизамерзания и термической дезинфекции



▶

Рабочее давление 8 бар



▶

Предохранительный клапан в комплекте



▶

Сетевой провод со штекером в комплекте

Модель

Тип

Артикул

Цена, €

ES 035 5 1200W BO H1X-EDWVB

Бак горячей воды на 35 л

7 736 503 145

220,00

ES 080 5 2000W BO H1X-EDWRB

Бак горячей воды на 75 л

7 736 503 147

270,00

ES 100 5 2000W BO H1X-EDWRB

Бак горячей воды на 100 л

7 736 503 148

280,00

Технические данные

ES

35

75

100

Объем

л

35

75

100

Мощность

кВт

1,2

2,0

2,0

Теплоизоляция

мм

32

Рабочее давление

бар

8

Максимум температура горячей воды

°C

70

Время нагрева до Δ50 °C (± 10%)

ч:мин

01:41

02:10

02:54

Класс защиты

IP24

Индикация включения питания

Да

Выключатель

Да

Система управления

Электронная

Индикация нагрева

Да

Размеры (высота х диаметр х глубина)

мм

485x470x486

810x470x486

960x470x486

Вес (без упаковки)

кг

15,7

22,5

25,8

*  Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

155

Беларусь | Каталог 2020

12.

Электрические накопительные водонагреватели

Серия EDWRB

A

B

58

1

ØG1/2''

C

486

Ø470

min. 220

max. 300

D

>500

5,

72

00

1

05

2>

156

Беларусь | Каталог 2020

12.

Электрические накопительные водонагреватели

157

Беларусь | Каталог 2020

Oбознaчениe

Logano G124WS

Logano G234WS

Logano G334WS

Logano G124WS

158

Logano G234WS

160

Logano G334WS

163

Газовые атмосферные котлы

13.

158

Беларусь | Каталог 2020

13.

Газовые атмосферные котлы

20-32 кВт

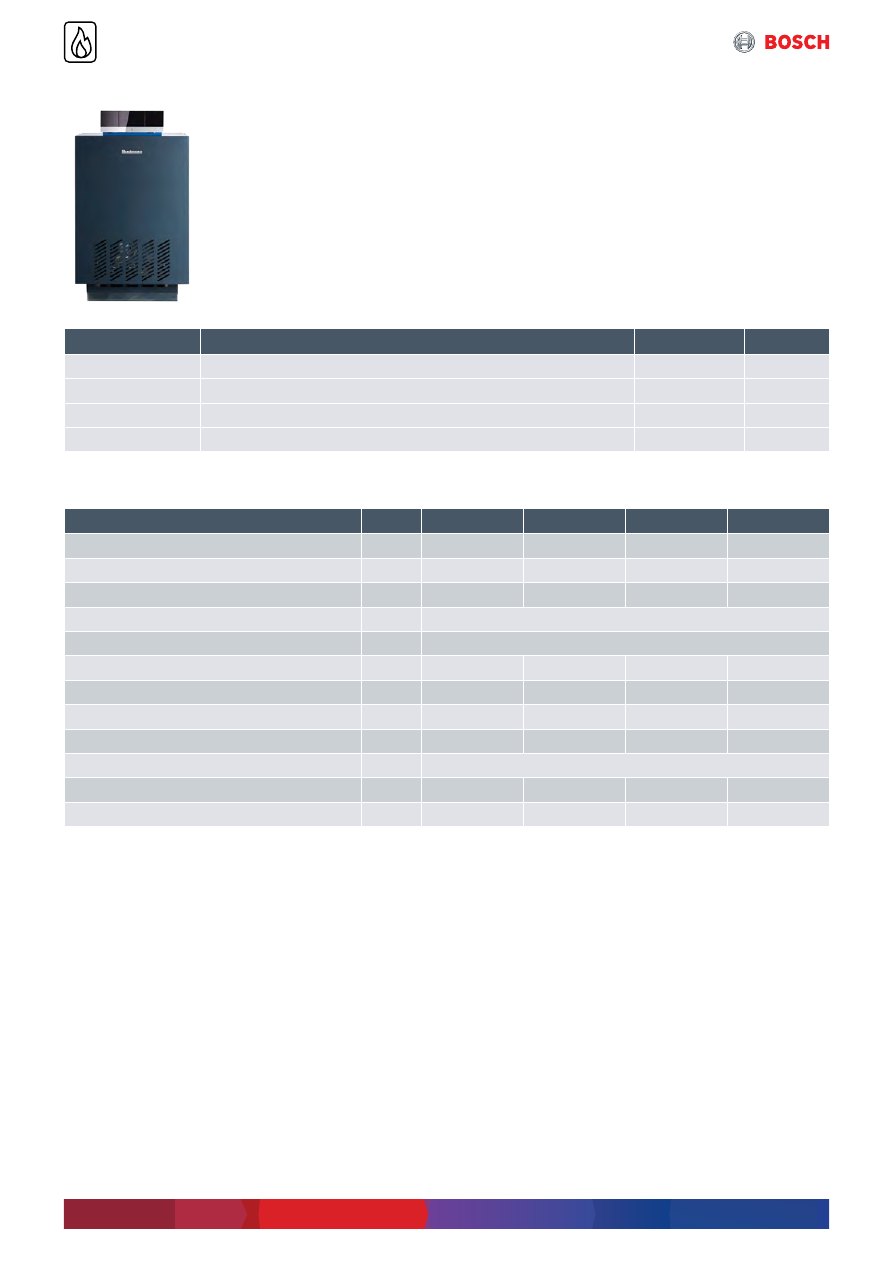

Logano G124WS



▶

Напольный чугунный котел



▶

Теплообменник из серого чугуна сделан в Германии



▶

Атмосферная газовая горелка с предварительным смешиванием без вентилятора



▶

Высокий коэффициент использования (92%) и низкие эмиссии



▶

Отопительный режим без дополнительных мероприятий по шумоглушению



▶

Стабильная работа при низком давлении газа (10 мбар)



▶

Встроенный датчик дымовых газов



▶

Контроллер горения МС 110 без пульта управления (необходим пульт BC30E или RC310)



▶

Пульт управления BC30E - 1 прямой контур, 1 контур ГВС (требуется датчик AS 1.6)



▶

Пульт управления RC310 - 4 контура и 2 ГВС, требуются MM100 (принадлежность)



▶

Отопительный режим без дополнительных мероприятий по шумоглушению



▶

Комбинируется с баками-водонагревателями Logalux L 135-200 в вертикальную установку



▶

Возможность управления через Интернет и объединение в каскад котлов (принадлежность)

Модель

Артикул

Цена, €

Logano G124WS-20

8 732 204 647

1540,00

Logano G124WS-24

8 732 204 648

1640,00

Logano G124WS-28

8 732 204 649

1750,00

Logano G124WS-32

8 732 204 650

1880,00

Технические данные

G124WS-20

G124WS-24

G124WS-28

G124WS-32

Номинальная тепловая мощность

кВт

20

24

28

32

Расход природного газа, G20

м³

2,3

2,76

3,22

3,67

Расход сжиженного газа, G31

кг/ч

1,69

2,03

2,36

2,7

Допустимая температура подающей линии

°C

100-120

Допустимое избыточное рабочее давление

бар

4

Выход дымовых газов, DN

мм

130

130

150

150

Температура дымовых газов

°C

104

101

97

102

Весовой поток дымовых газов

кг/с

0,0165

0,0201

0,0263

0,0268

Содержание CO

2

%

5,2

5,1

4,5

5,1

Необходимый напор (тяга)

Па

3

Габариты

мм

845х600х768

845х600х768

845х600х788

845х600х788

Вес нетто

кг/с

127

127

151

151

*  Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by

159

Беларусь | Каталог 2020

13.

Газовые атмосферные котлы

20-32 кВт

Принадлежности

Внешний вид

Характеристики

тип

Артикул

Цена, €

Базовый регулятор (дополнительно необходим BC30E или RC310)



▶

Базовый функционал



▶

Только для котлов G124/234WS

MC110

7 736 602 700

380,00

Дисплей управления котлoм



▶

Tолько для MC110



▶

Сенсорные кнопки

BC30 E

7 738 112 426

174,00

Детали для перенастройки на другой вид газа



▶

Для перенастройки с природного газа H на сжиженный газ P

для типоразмера 20 B/P

8 732 204 809

260,00

для типоразмера 24/32 B/P

8 732 204 810

260,00

для типоразмера 28 B/P

8 732 204 811

260,00

для типоразмера 20/28 P

8 732 204 812

260,00

для типоразмера 24/32 P

8 732 204 813

260,00

Комплект безопасности отопительного котла, 1’’



▶

Мембранный предохранительный клапан 2,5 бар ½˝



▶

Автоматический воздухоотводчик



▶

Манометр

KSS/G124

63 034 129

88,00

Комплект для подключения расширительного бака с вентилем для наполнения

и слива

AAS

5 354 998

119,00

Рекомендованные принадлежности

Тип

Артикул

Цена, €

Система управления

Регулятор Logamatic RC310, черный (с датчиком наружной темп.)

7 738 111 127

250,00

Регулятор Logamatic RC310, белый (с датчиком наружной темп.)

7 738 111 128

250,00

Модуль MM100 (сенсор 6 мм)

7 738 110 139

230,00

Модуль каскадa MC400

7 738 111 003

400,00

Модуль KM200

 8 718 584 845

360,00

FA Датчик наружной температуры

5 991 374

12,00

AS 1.6  Датчик температуры горячей воды, Ø 6 мм

8 735 100 809

48,00

FV/FZ Комплект датчиков

5 991 376

35,00

Водонагреватели

Logalux L135/2R

7 735 500 047

910,00

Logalux L160/2R

7 735 500 048

960,00

Logalux L200/2R

7 735 500 049

1030,00

160

Беларусь | Каталог 2020

13.

Газовые атмосферные котлы

38-60 кВт

Logano G234WS



▶

Напольный чугунный котел



▶

Теплообменник из серого чугуна сделан в Германии



▶

Атмосферная газовая горелка с предварительным смешиванием без вентилятора



▶

Высокий коэффициент использования (92%) и низкие эмиссии



▶

Отопительный режим без дополнительных мероприятий по шумоглушению



▶

Стабильная работа при низком давлении газа (10 мбар)



▶

Встроенный датчик дымовых газов



▶

Контроллер горения МС 110 без пульта управления (необходим пульт BC30E или RC310)



▶

Пульт управления BC30E - 1 прямой контур, 1 контур ГВС (требуется датчик AS 1.6)



▶

Пульт управления RC310 - 4 контура и 2 ГВС, требуются MM100 (принадлежность)



▶

Отопительный режим без дополнительных мероприятий по шумоглушению



▶

Возможность управления через Интернет (принадлежность)



▶

Возможность объединения в каскад котлов (принадлежность)

Модель

Артикул

Цена, €

Logano G234WS-38

8 732 204 651

1990,00

Logano G234WS-44

8 732 204 652

2040,00

Logano G234WS-50

8 732 204 653

2120,00

Logano G234WS-55

8 732 204 654

2330,00

Logano G234WS-60

8 732 204 655

2410,00

Технические данные

G234WS-38 G234WS-44 G234WS-50 G234WS-55 G234WS-60

Номинальная тепловая мощность

кВт

38

44

50

55

60

Расход природного газа, G20

м³

4,17

4,84

5,50

6,02

6,53

Расход сжиженного газа, G31

кг/ч

3,07

3,55

4,03

4,42

4,80

Допустимая температура подающей линии

°C

100-120

Допустимое избыточное рабочее давление

бар

4

Выход дымовых газов, DN

мм

200

Температура дымовых газов

°C

94

103

106

109

95

Весовой поток дымовых газов

кг/с

0,0407

0,0411

0,0432

0,0441

0,053

Содержание CO

2

%

4,1

4,6

5

5,4

4,9

Необходимый напор (тяга)

Па

3

3

3

3

3…10

Габариты (В х Ш х Г)

мм

983x

650x

791

983x

650x

791

983x

740x

791

983x

740x

791

1115×

830×

791

Вес нетто

кг/с

221

221

255

255

307

*  Остальную техническую информацию, чертежи, схемы подключения смотрите в разделе Информация -

Документация сайта www.bosch-climate.by
