ARLIGHT. ИДЕАЛЬНЫЙ СВЕТ КАТАЛОГ ПРОДУКЦИИ (22.1)

СВЕТОДИОДНЫЕ ЛЕНТЫ

ШИРОКИЕ

Ленты с шириной платы 15-85 мм отлично подходят в качестве

Применение

основного источника света для линейных светильников

Интерьерное основное освещение.

из алюминиевого профиля. Высокая эффективность и мощность

Декоративная широкополосная подсветка больших

20-40 Вт/м в сочетании с удобной кратностью резки делают

площадей.

широкую ленту незаменимой в реализации современных

проектов освещения.

CRI>85 | 98

IP20

СЕРИЯ А196

СЕРИЯ А560

Светодиод

2835

Светодиод

2835

Кол-во на метр (шт/м)

196

Кол-во на метр (шт/м)

560

Шаг резки (мм)

71.43 (14 светодиодов)

Шаг резки (мм)

50 (28 светодиодов)

Ширина платы (мм)

Мощность (Вт/м)

Световой поток (лм)

2000

Световой поток (лм)

5000

ДРУГИЕ СЕРИИ А140 | А240 | А252 | А280 | А320 | А350 | А420 | А560 | В120 | В144

СВЕТОДИОДНЫЕ ЛЕНТЫ

СТАБИЛИЗИРОВАННЫЕ IC ДО 50 М

Универсальные белые ленты IC с шириной платы 8-12 мм

Применение

предназначены для подключения только с одной стороны

Интерьерное освещение.

в линию до 50 м без использования дополнительной проводки.

Декоративная подсветка ступеней, элементов мебели.

Равномерная яркость сохраняется по всей длине ленты

Рекламная подсветка (витрины, лайтбоксы, буквы).

за счет установленных на плате стабилизаторов тока

и высокоэффективных светодиодов.

CRI>85

IP20

СЕРИЯ А144

СЕРИЯ А120

50 м

20 м

Светодиод

2835

Светодиод

2835

Кол-во на метр (шт/м)

144

Кол-во на метр (шт/м)

120

Шаг резки (мм)

166.67 (24 светодиода)

Шаг резки (мм)

50 (6 светодиодов)

Ширина платы (мм)

Мощность (Вт/м)

5.8

Мощность (Вт/м)

9.6

Световой поток (лм)

550

Световой поток (лм)

1000

ДРУГИЕ СЕРИИ А60 | А78

ЦЕНТРАЛЬНАЯ ДЕТСКАЯ БИБЛИОТЕКА. МОСКВА

СВЕТОДИОДНЫЕ ЛЕНТЫ

CDW — УПРАВЛЕНИЕ ТОНОМ

CDW — биполярная лента, имеющая два провода

Рекомендована для освещения детских комнат, выставочных

для подключения, тон изменяется при смене полярности.

площадей, торговых залов и других помещений, где важно

Управление с помощью контроллера. Задает любой тон

передать цветовые нюансы. Подходит для основного

белого свечения в широком диапазоне: от теплого

освещения и декоративной подсветки.

до холодного.

CRI>90

IP20

СЕРИЯ М240

СЕРИЯ М140

Светодиод

2216

Светодиод

2216

Кол-во на метр (шт/м)

240

Кол-во на метр (шт/м)

140

Шаг резки (мм)

50 (12 светодиодов)

Шаг резки (мм)

100 (14 светодиодов)

Ширина платы (мм)

4.5

Ширина платы (мм)

Мощность (Вт/м)

9.6

Мощность (Вт/м)

4.8

Световой поток (лм)

860

Световой поток (лм)

430

СВЕТОДИОДНЫЕ ЛЕНТЫ

MIX БЕЛЫЕ

УПРАВЛЕНИЕ ТОНОМ

Применение

MIX-ленты RT | RTW | MICROLED c шириной платы 8-15 мм.

Интерьерное освещение.

Светодиодные ленты с изменяемой цветовой температурой:

Декоративная подсветка ступеней, элементов мебели.

от теплых до холодных оттенков белого. Воспроизведение

Рекламная подсветка (витрины, лайтбоксы, буквы).

любого тона белого цвета свечения в широком диапазоне.

Управление с помощью MIX-контроллеров.

CRI>85 | 90

IP20

IP65

СЕРИЯ А120

СЕРИЯ М240

Светодиод

2835

Светодиод

2216

Кол-во на метр (шт/м)

120

Кол-во на метр (шт/м)

240

Шаг резки (мм)

50 (6 светодиодов)

Шаг резки (мм)

50 (12 светодиодов)

Ширина платы (мм)

Мощность (Вт/м)

9.6

Мощность (Вт/м)

19.2

Световой поток (лм)

500

Световой поток (лм)

1500

ДРУГИЕ СЕРИИ В60 | А240 | М280

СВЕТОДИОДНЫЕ ЛЕНТЫ

RGBW | RGBW-MIX

УПРАВЛЕНИЕ ЦВЕТОМ И ТОНОМ

RGBW-MIX светодиоды 5-в-1 со смешением цветов и белых

Лента с чередованием белых и RGB-светодиодов. Белое

тонов, что позволяет получить любой оттенок белого свечения

свечение дополняет цветное, что позволяет создавать

от теплого до холодного и любой цвет свечения.

пастельные тона. RGBW — 4-канальная лента, 5 проводов

RGBW — 5-канальная лента, 6 проводов для подключения,

для подключения, цвет меняется при смене каналов.

цвет меняется при смене каналов.

Белое свечение и до 65 млн насыщенных цветов.

Управляется любым RGBW-контроллером.

CRI>85

4 Ch

5 Ch

IP20

IP65

IP67

СЕРИЯ В60

СЕРИЯ ВА180

Светодиод

5060 4 in 1

Светодиод

5060 + 2835

Кол-во на метр (шт/м)

180

Шаг резки (мм)

100 (6 светодиодов)

Шаг резки (мм)

100 (18 светодиодов)

Ширина платы (мм)

Мощность (Вт/м)

19.2

Мощность (Вт/м)

4.8

Световой поток (лм)

750

Световой поток (лм)

1820

СВЕТОДИОДНЫЕ ЛЕНТЫ

RGB

УПРАВЛЕНИЕ ТОНОМ

Применение

Мультицветная RGB-лента для создания оригинальных

Интерьерное освещение.

световых композиций и многоцветной подсветки.

Декоративная подсветка ступеней, элементов мебели.

Управляется RGB-контроллером.

Рекламная подсветка (витрины, лайтбоксы, буквы).

3 Ch

IP20

IP65

IP67

СЕРИЯ В60

СЕРИЯ F120

Светодиод

5060

Светодиод

3535

Кол-во на метр (шт/м)

120

Шаг резки (мм)

50 (3 светодиода)

Шаг резки (мм)

50 (6 светодиодов)

Ширина платы (мм)

Мощность (Вт/м)

14.4

Мощность (Вт/м)

Световой поток (лм)

480

Световой поток (лм)

250

ДРУГИЕ СЕРИИ B30 | B72 | B84 | F60 | G60 | B120 | B144 | G120 | H120 | G168 | G240

СВЕТОДИОДНЫЕ ЛЕНТЫ

SPI «БЕГУЩИЙ ОГОНЬ»

DMX «УПРАВЛЕНИЕ»

УПРАВЛЕНИЕ ЦВЕТОМ

AUTO. На ленте установлен микроконтроллер, имеющий

Ленты нового поколения серии используются для создания

встроенные динамические эффекты, переключаемые

многоцветных световых эффектов различной сложности:

автоматически, что позволяет использовать ленту

от простейшего эффекта «бегущий огонь» до воспроизведения

без внешнего контроллера в автоматическом режиме.

динамических цветовых инсталляций на мультимедийных

экранах с управлением по стандартному протоколу DMX512

RAM. Встроенный драйвер имеет режим обхода «битого»

или по стандартному интерфейсу SPI.

пикселя — выход из строя одного светодиода не влияет

Применение

на передачу сигнала далее по ленте и не нарушает общий

Оформление театрализованных шоу, дискотек,

рисунок динамического эффекта.

ресторанов, витрин и создание рекламных вывесок.

Изготовление медиафасадов.

IP20

IP65

IP66

IP67

СЕРИЯ SPI В30

СЕРИЯ DMX В60

Светодиод

5060

Светодиод

5060

Кол-во на метр (шт/м)

Шаг резки (мм)

100 (6 светодиодов)

Шаг резки (мм)

100 (3 светодиода)

Ширина платы (мм)

Мощность (Вт/м)

14.4

Мощность (Вт/м)

7.2

Световой поток (лм)

430

Световой поток (лм)

220

ДРУГИЕ СЕРИИ В96 | В100 | В144

СВЕТОДИОДНЫЕ ЛЕНТЫ

СПЕЦИАЛЬНАЯ ПЛАТА

Ленты с фигурной платой в форме «волны»

Ленты с боковым свечением

Специальная форма платы в виде волны позволяет

Особое размещение светодиодов обеспечивает

изгибать ленту на плоскости.

одностороннее направление светового потока

Подсветка криволинейных форм.

параллельно плате.

Подсветка букв, витрин и ниш.

Для установки в тонкие ниши.

Подсветка стеклянных полок, лестниц, ступеней.

CRI>85 | 95

IP20

IP65

СЕРИЯ А160

СЕРИЯ S120

Светодиод

2835

Светодиод

3014

Кол-во на метр (шт/м)

160

Кол-во на метр (шт/м)

120

Шаг резки (мм)

50 (8 светодиодов)

Шаг резки (мм)

50 (6 светодиодов)

Ширина платы (мм)

Мощность (Вт/м)

19.2

Мощность (Вт/м)

10.5

Световой поток (лм)

2900

Световой поток (лм)

860

ДРУГИЕ СЕРИИ А120

СВЕТОДИОДНЫЕ ɬЕНТЫ

СПЕЦИАЛЬНОЕ СВЕЧЕНИЕ

ЛЕНТА SHOP

ЛЕНТА FITO

Специально разработанные спектры свечения для фруктов,

Лента с универсальным спектром для роста овощных культур

овощей, рыбы и мяса позволяют продуктам выглядеть

и декоративных растений на всех стадиях вегетации.

максимально привлекательно для покупателей.

Предназначена для небольших вертикальных ферм,

Подсветка продуктовых витрин в магазинах, торговых

а также подсветки комнатных растений.

центрах и демонстрационных залах.

CRI>85

IP20

CRI>90

IP20

СЕРИɠ A112

СЕРИɠ &144

Светодиод

2835

Светодиод

2835

Кол-во на метр (шт/м)

112

Кол-во на метр (шт/м)

144

Шаг резки (мм)

71.43 (8 светодиодов)

62.5 (9 светодиодов,

Шаг резки (мм)

в соотношении: 6 белых и 3 красных)

Ширина платы (мм)

Мощность (Вт/м)

18.4

Мощность (Вт/м)

Световой поток (лм)

1700

Световой поток (лм)

2050

СВЕТОДИОДНЫЕ ЛЕНТЫ

БАССЕЙН

Герметичная лента имеет степень защиты IP68 и подходит

Применение

для использования под водой на глубине до 2 м. Обладает

Подсветка бассейнов, декоративных водоемов и фонтанов.

высокой устойчивостью к агрессивной внешней среде.

Декоративная подсветка и освещение саун и бань,

ванных комнат.

Использование на улице и оформление рекламы.

CRI>85

IP68

2 м

СЕРИЯ A120

СЕРИЯ B60

Светодиод

2835

Светодиод

5060

Кол-во на метр (шт/м)

120

Кол-во на метр (шт/м)

Шаг резки (мм)

25 (3 светодиода)

Шаг резки (мм)

50 (3 светодиода)

Ширина платы (мм)

10.5

Ширина платы (мм)

12.5

Мощность (Вт/м)

16.8

Мощность (Вт/м)

14.4

Световой поток (лм)

1330

Световой поток (лм)

1100

СВЕТОДИОДНЫЕ ЛЕНТЫ

СЕТЬ ДЛЯ ПОДСВЕТКИ КАМНЯ ONIX

Специализированные ленты созданы для решения

Применение

эксклюзивных, неординарных и креативных проектов

Интерьерное

освещение.

основного и декоративного освещения. Изящное инженерное

Декоративная подсветка

ступеней, элементов

мебели.

решение сложной проблемы подсветки камня или засветки

Рекламная подсветка (витрины, лайтбоксы, буквы).

потолков. Светодиодные ленты собраны группами в сплошную

сеть шириной 410 мм и общей длиной 3 м. Возможность

подсветить значительную площадь без сложных соединений.

CRI>85

СЕРИЯ A640

IP20

Светодиод

2835

Кол-во на метр (шт/м)

640

Шаг резки (мм)

500 (320 светодиодов)

Размеры сегмента (мм)

500×410×0.88

Мощность (Вт/м)

43.6

Световой поток (лм)

6500

СФЕРА ПРИМЕНЕНИЯ

Охлаждение. Алюминий эффективно рассеивает тепло, увеличивая срок службы светодиодных лент.

Защита ленты. Используемые с профилем экраны уменьшают эффект ослепляющих точек

и защищают ленту от воздействия окружащей среды.

Эстетичный вид и индивидуальные решения. Профиль придает светодиодному освещению

завершенный эстетичный внешний вид и позволяет уйти от однообразных готовых решений.

Преимущества профилей Arlight

Форма сечения

Широкий ассортимент.

Качественное анодирование и покраска профилей.

Точное соблюдение размеров.

Экраны из высококачественных материалов.

Большое количество комплектующих,

облегчающих установку.

Прямоугольный

Угловой

Круглый

С фланцем

102

АЛЮМИНИЕВЫЙ ПРОФИЛЬ

ОСНОВНОЕ ОСВЕЩЕНИЕ

Применение

Организация основного освещения.

RAL

Создание линий света.

Создание линейных светильников и светильников

различных геометрических форм.

НАКЛАДНОЙ

ВСТРАИВАЕМЫЙ

Серии ALU | SL-KANT | BOX | TOP-LINIA |

Серии PLS-LOCK | PLS | KLUS-POWER | ALU-WIDE |

ARH-WIDE | TOP-WIDE | ALM-FLAT

SL-LINIA | SL-COMFORT | ARH-WIDE | ARH-POWER |

ALM | ALU-POWER | S2-LINIA | KLUS-LOCK | ARH-LINE

Представлены модели с дополнительными

конструктивными возможностями:

Представлены модели с дополнительными

с отсеком для блока питания;

конструктивными возможностями:

c низкой высотой профиля;

c широким углом излучения;

угловые модели;

c отсеком для блока питания;

для освещения под углом 30°

боковые профили;

к основанию (стене).

для скрытого монтажа.

ПОДВЕСНОЙ

КОМБИНИРОВАННЫЙ

Серии PLS-LOCK | SL-ROUND | SL-MOONRING |

Серии PLS-LOCK | KLUS-P45 | KLUS-POWER |

ARH-LINE | ARH-WIDE | ARH-POWER

MULTI | KLUS-LINE | SL-LINE | SL-COMFORT |

ARH-POWER | ARH-WIDE | S2-LINE | ARH-LINE

Представлены модели с дополнительными

конструктивными возможностями:

Представлены модели с дополнительными

радиусные;

конструктивными возможностями:

круглое сечение;

с широким углом излучения;

c отсеком для блока питания;

с отсеком для блока питания;

с двусторонним свечением.

двухкомпонентные для легкого монтажа;

для скрытого монтажа;

с двухсторонним свечением.

* Некоторые модели.

** Покраска по RAL клиента (под заказ на производство светильников).

103

АЛЮМИНИЕВЫЙ ПРОФИЛЬ

ДЕКОРАТИВНОЕ ОСВЕЩЕНИЕ

Применение

акцентная, контурная подсветка;

Для создания дополнительной

создание тонких световых линий;

RAL

(контурной) подсветки в интерьере:

создание декоративных световых

элементов.

НАКЛАДНОЙ

ВСТРАИВАЕМЫЙ

Серии PIK | SL-MINI | SL-SLIM | SL-BEVEL |

PDS | TM | TS | PHS | ARH-WIDE | PHS | SILER |

SL-COMFORT | TOP MIC | ALU-WIDE | ALU |

LOCK-FM | ARH-LINE | ARH-MINI | ARH-KANT |

ARH-NANOLINE | TK-F | HR | ARH-DECORE |

ARH-BENT | TOP-SURFACE | ALM-W60

TOP-DEEP

Представлены модели с дополнительными

конструктивными возможностями:

угловой;

без фланцев;

с низкой высотой профиля;

с фланцами;

со скрытым источником света;

с фланцами под шпатлевку;

с регулируемым углом излучения;

угловой;

со скругленными фланцами;

со скрытым источником света.

широкий профиль для нескольких светодиодных лент.

ПОДВЕСНОЙ

КОМБИНИРОВАННЫЙ

Серии ARH-LINE

ARH-ROUND | WPH-FLEX | WPH-FLOOR | ALM-FLAT-R

Представлены модели с дополнительными

конструктивными возможностями:

Представлены модели с дополнительными

с круглым сечением;

конструктивными возможностями:

с кондукторными заглушками.

возможность скрытой установки, со скрытым

источником света;

гибкий профиль.

* Некоторые модели.

** Покраска по RAL клиента (под заказ на производство светильников).

104

АЛЮМИНИЕВЫЙ ПРОФИЛЬ

АКСЕССУАРЫ

Преимущества

ЭКРАНЫ

Механическая защита светодиодной ленты.

Рассеивание светового потока,

либо его регулирование.

Эстетичный внешний вид.

Прозрачный экран.

Frost (полуматовый) экран.

Матовый экран.

Светопропускание 92-98%.

Светопропускание 80-90%.

Светопропускание 50-70%.

Призматический экран

Черный экран.

Экран с линзой.

для комфортного освещения.

Светопропускание 15-23%.

Создание направленного

Светопропускание до 80%.

освещения с заданным

углом рассеивания.

Асимметричный экран.

Монтажный экран.

Гибкий экран.

Создание направленного

Защита от механических

Создание единой линии

освещения.

повреждений во время

света без видимых стыков.

ремонтно-отделочных работ.

108

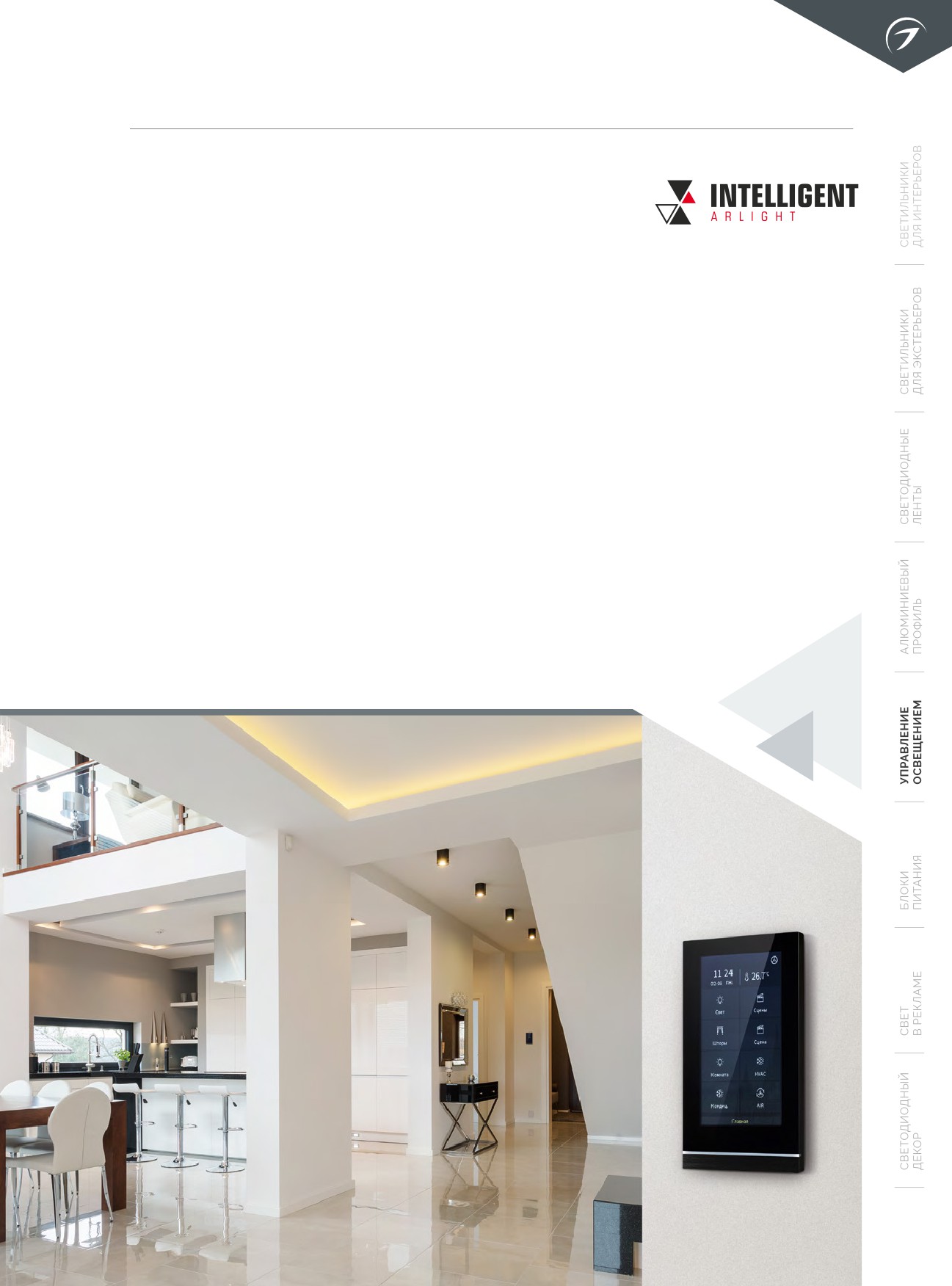

ɔɐРɈВɬЕНИЕ ОСВЕɚЕНИЕɍ

СОВРЕМЕННЫЕ РЕШЕНИЯ

Современный светодизайн и системы

многоуровневого освещения с возможностью

проектирования освещения находятся

регулировки яркости и цветовой температуры

в постоянной динамике иºразвитии,

источников света.

поэтому ихºневозможно представить

безºмногофункционального оборудования

Освещение становится более функциональным,

для управления светом.

позволяет легко преобразить интерьер иºрасставить

световые акценты, аºтакжеºзапрограммировать

Если недавно нормой считалось наличие

световые сцены, динамические эффекты

вºпомещении всего нескольких светильников,

иºреализовать сложные системы автоматизации

то современные тенденции требуют применения

зданий.

ТИɐЫ ɔɐРɈВɬЕНИɠ

ЯРКОСТЬ И ЦВЕТ

ЛЕНТЫ ШИМ

СВЕТИЛЬНИКИ ТОК

АДРЕСНЫЕ:

РЕЛЕ

ленты,

DIM

MIX

RGBW

RGB+MIX

DIM

MIX

RGBW

TRIAC¹

вкл./выкл.

прожекторы,

модули

SMART

EXCELLENT

TRIAC

0-10 В

DMX512

SPI

TUYA

DALI

KNX

Датчики

¹Лампы накаливания, галогенные, диммируемые светодиодные лампы, диммируемые К ЛЛ и т. п.

²В составе большинства рег уляторов 1-10 В встроено реле. Не пу тать с 0-10 В, где наличие реле не предполагается протоколом.

112

ɔɐРɈВɬЕНИЕ ОСВЕɚЕНИЕɍ

СОВРЕМЕННЫЕ РЕШЕНИЯ

Гарантия

Подробные инструкции

до 5 лет

по подключению и настройке оборудования

Полноценные решения по управлению

Универсальность

дляºобъектов любой сложности и отрасли

Совместимость с оборудованием

другихºпроизводителей для оборудования

разделаºIntelligent

Широкий выбор систем управления

Решения для основного, декоративного,

цветодинамического и пр. освещения

ОТɬИɘИТЕɬɝНЫЕ ОСОɉЕННОСТИ

БЕСПРОВОДНОЕ

УПРАВЛЕНИЕ

ТРЕБУЮТСЯ

ДОПОЛНИТ.

ГОЛОСОВОЕ

ПРЯМОЕ

УПРАВЛЕНИЕ

СО¯СМАРТФОНА

ПРОФ. НАВЫКИ

ВОЗМОЖНОСТИ ⁴

УПРАВЛЕНИЕ

УПРАВЛЕНИЕ С ПК

³Требуется дополнительное оборудование.

⁴Создание сложных сценариев, таймеров, логические функции, удаленный дост уп, возможность интеграци в другие протоколы,

работа с другими системами, кроме освещения, и т. п.

113

ɔɐРɈВɬЕНИЕ ОСВЕɚЕНИЕɍ

ПРИМЕНЕНИЕ: СЕРИЯ — ТИП ПОМЕЩЕНИЯ

КОММЕРЧЕСКИЕ

ЖИЛЫЕ

КОММЕРЧЕСКИЕ ОФИСНЫЕ

СЕРИЯ

ТОРГОВЫЕ

ПРОИЗВОДСТВЕННЫЕ

ПОМЕЩЕНИЯ

ДА

SMART

Любой тип источников

Небольшие объекты

света, любые помещения

ДА

EXCELLENT

Любой тип источников

Небольшие объекты

света, любые помещения

ДА

TRIAC

В рамках одного

помещения

ДА

0/1-10 В

В рамках одного

помещения

ДА

DMX512

При работе

Есть ограничения

сºмногоцветными

источниками света

SPI

ДА

TUYA

Любой тип источников

Есть ограничения

света, любые помещения

ДА

DALI

Любой тип источников

света, любые помещения

ДА

Любой тип источников

KNX

света, любые помещения

+ другие инженерные

системы

ДА

Датчики

Любой тип источников

света, любые помещения

114

ɔɐРɈВɬЕНИЕ ОСВЕɚЕНИЕɍ

ПРИМЕНЕНИЕ: СЕРИЯ — ТИП ПОМЕЩЕНИЯ

НАРУЖНОЕ ДЕКОРАТИВНОЕ

ВНУТРЕННЕЕ ДЕКОРАТИВНОЕ

КОММЕРЧЕСКИЕ СКЛАДСКИЕ

ОСВЕЩЕНИЕ

ОСВЕЩЕНИЕ ДИНАМИЧЕСКОЕ,

ПОМЕЩЕНИЯ

НЕ ДИНАМИЧЕСКОЕ

МНОГОЦВЕТНОЕ

ДА

Небольшие объекты

ДА

Небольшие объекты

ДА

Любой тип источников света,

Есть ограничения

любые помещения

ДА

Любой тип источников света,

любые помещения + другие

Есть ограничения

инженерные системы

ДА

Любой тип источников света,

любые помещения

115

ɔɐРɈВɬЕНИЕ ОСВЕɚЕНИЕɍ

СЕРИЯ SMART

Устройства, объединенные в серию SMART, используются для управления лентами и основными типами

светильников (лампы накаливания, галогенные, диммируемые светодиодные лампы, диммируемые КЛЛ и т. п.),

лентами SPI (адресными), модулями, прожекторами. Позволяют управлять яркостью, цветовой температурой, цветом,

включением/выключением.

Преимущества

Применение

Доступное оборудование средней ценовой категории.

Небольшие частные и коммерческие объекты

Современный и эргономичный дизайн.

(квартиры,ºдома, офисы).

Управление по радиоканалу (дальность действия до 100 м).

Объекты, где заказчик неºставит задачу реализовать

Синхронизация работы контроллеров: последовательная

программируемую иºсценарную схему управления.

передача сигнала другому устройству, общее расстояние

до 150 м.

Возможность управления с помощью смартфона.

SMART

100 м

ɔɐРɈВɬɠɟɚИЕ ɔСТРОЙСТВɈ

5 лет

ПО

ɐɔɬɝТЫ

ɐɈНЕɬИ

Тип управления

Слайдеры | Кнопочные | Сенсорные

Тип управления

Кнопочные | Сенсорные | Роторные

Глянцевый | SoftTouch

Способ монтажа

Накладные | Встраиваемые

Покрытие корпуса

с защитой от загрязнения

Материал

Стекло | Пластик

Каналы управления

1-5 DIM | MIX | RGB | RGBW | RGB-MIX

Каналы управления

1-5 DIM | MIX | RGB | RGBW | RGB-MIX

Зоны управления

1-8

Зоны управления

1-4

Память

до 4 сцен

Память

до 4 сцен

ИСɐОɬНИТЕɬɝНЫЕ И ДОɐОɬНИТЕɬɝНЫЕ ɔСТРОЙСТВɈ

ДИɍɍЕРЫ И КОНТРОɬɬЕРЫ

Для лент

Для светильников

Каналы

1-5 DIM | MIX | RGB | RGBW | RGB-MIX

1-4 DIM | MIX | RGB | RGBW

управления

Выходная

до 960

4-25

мощность (Вт)

Напряжение

12-48

питания DС (В)

РЕɬЕЙНЫЕ ɍОДɔɬИ

КОНВЕРТЕРЫ

РЕɐИТЕРЫ

Выходная

Для управления устройствами

Увеличение на дополнительные 30 м

до 360

мощность (Вт)

SMART по Wi-Fi

дальности приема сигнала диммеров

Напряжение

AC 100-230

питания (В)

и контроллеров

116

ɔɐРɈВɬЕНИЕ ОСВЕɚЕНИЕɍ

СЕРИЯ EXCELLENT

Устройства серии Excellent предназначены для управления лентами, светильниками, лампами накаливания,

галогенными, диммируемыми светодиодными лампами, диммируемыми КЛЛ и т. п. Устройства выполняют

следующие функции: регулировка яркости, цветовой температуры, изменения цвета свечения, включение/

выключение, управление с телефона.

Преимущества

Применение

Оборудование премиум-класса.

Небольшие частные и коммерческие объекты

Современный и эргономичный дизайн.

(квартиры,ºдома, офисы).

Простота применения.

Объекты, где заказчик неºставит задачу реализовать

Управление по радиоканалу (дальность действия до 30 м).

программируемую иºсценарную схему управления.

Возможность управления со смартфона.

Высокий уровень качества.

Безопасная и комфортная для зрения часота ШИМ

(до 1.5 кГц).

EXCELLENT

30 м

ɔɐРɈВɬɠɟɚИЕ ɔСТРОЙСТВɈ

3 года

ПО

ɐɔɬɝТЫ

ɐɈНЕɬИ

Тип управления

Слайдеры | Кнопочные | Сенсорные

Тип управления

Кнопочные | Сенсорные | Роторные

Стандартные | Миниатюрные |

Способ монтажа

Накладные | Встраиваемые

Размеры

Сверхтонкие

Материал

Стекло | Пластик

Каналы управления

1-5 DIM | MIX | RGB | RGBW | RGB-MIX

Каналы управления

1-5 DIM | MIX | RGB | RGBW | RGB-MIX

Зоны управления

1-8

Зоны управления

1-4

Память

до 4 сцен

Память

до 4 сцен

ИСɐОɬНИТЕɬɝНЫЕ И ДОɐОɬНИТЕɬɝНЫЕ ɔСТРОЙСТВɈ

ДИɍɍЕРЫ И КОНТРОɬɬЕРЫ

Для лент

Для светильников

Каналы

1-5 DIM | MIX | RGB | RGBW | RGB-MIX

1-4 DIM | MIX | RGB | RGBW

управления

Выходная

до 1 152

48-100

мощность (Вт)

Напряжение

12-36

питания DС (В)

РЕɬЕЙНЫЕ ɍОДɔɬИ

КОНВЕРТЕРЫ

Выходная

Для управления устройствами

Для преобразования сигнала

до 288

мощность (Вт)

EXELLENT по Wi-Fi.

c кнопочного выключателя

Напряжение

100-230

питания AC (В)

Для преобразования сигнала ШИМ в СС.

в радиосигнал.

117

УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ

СЕРИЯ TRIAC

Серия TRIAC используется для управления лампами (накаливания, галогенными, люминисцентными)

и светодиодными светильниками, поддерживающими диммирование по TRIAC, а также светодиодными лентами

и гибким неоном 230 В. Функции: управление яркостью, включение/выключение.

Преимущества

Применение

Простота монтажа.

Небольшие частные и коммерческие объекты

Высокая степень надежности.

(квартиры, дома, офисы).

Возможность беспроводного управления.

Возможна интеграция с помощью конвертеров

Возможность интеграции оборудования в помещение

в крупные проекты в качестве конечных веток схемы.

с завершенным ремонтом.

Плавное нарастание управляющего напряжения

благодаря отсечке по заднему фронту

Минимальный уровень электромагнитных помех.

УПРАВЛЯЮЩИЕ УСТРОЙСТВА

до 5 лет

ПАНЕЛИ

Тип управления

Сенсорные | Роторные

Способ монтажа

Накладные | Встраиваемые

Материал

Стекло | Пластик

Зоны управления

1-2

Возможно управление пультами и панелями серий SMART

и EXELLENT, совместимыми с оборудованием серии TRIAC

ИСПОЛНИТЕЛЬНЫЕ И ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА

ДИММЕРЫ И КОНТРОЛЛЕРЫ

Для лент

Для светильников

Каналы

1 DIM

1-3 (c возможностью переключения фронтов

управления

Каналы

управления

диммирования, с тиристорным выходом

Выходная

мощность (Вт)

до 720

TRIAC/MOSFET с выпрямленным током DC)

Напряжение

Выходная

DC 12-48, AC 100-230

до 1200

питания (В)

мощность (Вт)

РЕЛЕЙНЫЕ МОДУЛИ

Выходная

до 400

мощность (Вт)

Напряжение

AC 100-230

питания (В)

118

УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ

СЕРИЯ 0-10 В

Устройства, работающие по протоколу 1-10 В, используются для управления лентами и диммируемыми

светодиодными лампами. Выполняют функции управления яркостью, включения/выключения.

Преимущества

Применение

Простота и легкость реализации.

Небольшие частные и коммерческие объекты

Низкая стоимость (в сравнении с цифровыми

(квартиры, дома, офисы).

интерфейсами).

Возможна интеграция с помощью конвертеров

Использование любого управляющего провода.

в крупные проекты в качестве конечных веток схемы.

Удобство использования для небольших проектов

(малое количество источников света).

УПРАВЛЯЮЩИЕ УСТРОЙСТВА

до 5 лет

ПАНЕЛИ

Тип управления

Сенсорные | Роторные

Способ монтажа

Накладные | Встраиваемые

Материал

Стекло | Пластик

Каналы управления

до 4 синхронных выходных канала

Кол-во зон управления

до 4 сцен

Возможно управление пультами и панелями серий SMART

и EXELLENT, совместимыми с оборудованием серии TRIAC

ИСПОЛНИТЕЛЬНЫЕ И ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА

ДИММЕРЫ И КОНТРОЛЛЕРЫ

Для лент

Для светильников

Каналы

до 4 синхронных выходных каналов

управления

Выходная

до 1152

до 100

мощность (Вт)

Напряжение

DC 12-36

питания (В)

КОНВЕРТЕРЫ

Для преобразования радиосигнала c пультов

SMART в сигнал 0-10 В

119

ɔɐРɈВɬЕНИЕ ОСВЕɚЕНИЕɍ

СЕРИЯ DMX512

Устройства серии DMX512 предназначены для управления лентами и светильниками (лампами накаливания,

галогенными, диммируемыми светодиодными лампами и КЛЛ, и т. п.), лентами SPI (адресными), модулями,

прожекторами. Высокоскоростная цветодинамическая системаº— управление освещением, динамическим светом

иºдекоративной подсветкой.

Преимущества

Применение

Реализация цветодинамического управления светом.

Концертные залы, ночные клубы, рестораны, театры.

Возможность управления в автономном или в онлайн-

Частные и коммерческие объекты (квартиры, дома,

режиме (ПО ArtNet).

офисы).

Простая и хорошо документированная реализация.

Архитектурная подсветка.

Открытый протокол, широкая линейка моделей.

Высокая надежность, стабильность и совместимость

оборудования.

Протокол поддерживает до 512 адресов устройств

на одном кабеле длиной до 500 м.

DMX512

до 5 лет

ɔɐРɈВɬɠɟɚИЕ ɔСТРОЙСТВɈ

ɐɈНЕɬИ

КОНТРОɬɬЕРЫ

Тип управления

Сенсорные

Адресация DMX-устройств. Работа в автономном режиме

Способ монтажа

Встраиваемые

| Управление с ПК | С предустановленным ПО.

Материал

Стекло

До 40 000 адресов DMX512.

DMX-каналы

2×512

Возможно управление пультами и панелями серий SMART

Кол-во зон управления

1-10

и EXELLENT, совместимыми с оборудованием серии TRIAC

ИСɐОɬНИТЕɬɝНЫЕ И ДОɐОɬНИТЕɬɝНЫЕ ɔСТРОЙСТВɈ

ДЕКОДЕРЫ

Для лент

Для светильников

ДИɍɍЕРЫ &( 87.&( 24 +*8

Каналы

1-24

1-4

1-3

управления

Выходная

мощность (Вт)

до 1720

мощность (Вт)

до 100

мощность (Вт)

до 1200

Напряжение

DC 12-36, AC 230

Ток нагрузки (А)

0.25-1.5

Напряжение

AC 100-230

питания (В)

Напряжение

DC 9-48, AC 230

питания (В)

ɔСИɬИТЕɬИ И РɈɪВЕТВИТЕɬИ

КОНВЕРТЕРЫ

РЕДɈКТОРЫ ɈДРЕСɈ

Радиопередатчики/радиоприемники.

Конвертация DMX в SPI/0-10 В.

Максимальное количество

Усилители сигнала DMX512.

Конвертация ArtNet (Ethernet)

DMX-адресов 3072.

Разветвители сигнала DMX512 —

в DMX.

до 8 выходных каналов.

120

ɔɐРɈВɬЕНИЕ ОСВЕɚЕНИЕɍ

СЕРИЯ ПИКСЕЛЬНОЕ УПРАВЛЕНИЕ (SPI)

Устройства серии предназначены для управления

Световые инсталляции.

цветодинамическим освещением: пиксельными

Светодинамические шоу.

(адресными) лентами и модулями:

Световые дорожки, строки, табло с эффектом

Пиксельные медиафасады.

«бегущий огонь».

Преимущества

Применение

Возможность создавать системы с количеством

Архитектурная подсветка.

пикселей от 1 до 400 000.

Спортивные и культурные объекты.

Простой интерфейс управления.

Частные и коммерческие объекты (квартиры, дома,

Возможность использовать стандартные встроенные

офисы).

программы, а также создавать собственные

Рекламные носители.

динамические эффекты, тексты, рисунки и видеоролики.

Возможность подключения на одну линию до 1024

RGB-пикселей*.

Возможность работы с протоколами SPI и DMX.

до 5 лет

ɔɐРɈВɬɠɟɚИЕ ɔСТРОЙСТВɈ

2& 8*7 КОНТРОɬɬЕРЫ

Макс. кол-во RGB-пикселей

до 400 000

ПО

LEDStudio/MADRIX Накладные

Пульты управления идут в комплекте с контроллерами —

см. раздел ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА

ИСɐОɬНИТЕɬɝНЫЕ И ДОɐОɬНИТЕɬɝНЫЕ ɔСТРОЙСТВɈ

ДИɍɍЕРЫ И КОНТРОɬɬЕРЫ

Макс. кол-во RGB-пикселей

С предустановленными

до 2 040

ТАБЛИЦА

программами

СОВМЕСТИМОСТИ

Программируемые

до 8192

с SD-картой

МИКРОСХЕМ

С online-управлением

УПРАВЛЕНИЯ

до 8192

Slave-контроллеры

на сайте

официального дилера

на территории Росиии

arlight.group

ɔСИɬИТЕɬИ

ДЕКОДЕРЫ

Усилители и разветвители

Конвертация DMX в SPI

SPI-сигнала

*Пиксель — индивидуально управляемый светодиод или группа из нескольких светодиодов. Помимо светодиодов, пиксель содержит микросхему управления (чип), которая

принимает команды от внешнего контроллера иºуправляет светодиодами пикселя. Иногда чип встраивается в сам светодиод. Пиксели могут располагаться наºленте,

выполняться в виде светодиодных модулей или иметь другую конструкцию, например, в виде квадратных модулейºсºнабором пикселей.

121

ɔɐРɈВɬЕНИЕ ОСВЕɚЕНИЕɍ

ДАТЧИКИ

Датчики обеспечивают управление светодиодными

источниками света (ленты и светильники), галогенными

иºлюминесцентными лампами.

Преимущества

Невысокая стоимость оборудования.

Увеличение срока службы осветительного оборудования.

Снижение затрат на электроэнергию.

Регулировка уровня освещенности/включение

и выключение света вºзависимости отºтребуемых

параметров.

до 1 года

ДАТЧИКИ

ДВИЖЕНИЯ

ДАТЧИКИ PIR

ФОТОРЕЛЕ

ДАТЧИКИ

ДАТЧИКИ МЕБЕЛЬНЫЕ

(пассивные

(сумеречные

инфракрасные)

МИКРОВОЛНОВЫЕ

выключатели)

ДАЛЬНОСТЬ

СРАБАТЫВАНИЯ

до 3

до 12

до 16

(м)

Функция включения/

выключения

Функция включения/

Регулировка яркости —

Функция

выключения

диммирование

Функция включения/

включения/

ПРЕИМУЩЕСТВА

(в некоторых моделях)

выключения

Работа по принципу

выключения

радиолокации на высокой

И ОСОБЕННОСТИ

Малые габариты:

Датчик пассивного действия,

Степень

частоте 5.8 ГГц (срабатывает

легко встраиваются

отсутствует излучение

пылевлагозащиты

через стекло, пластик,

в любые конструкции

IP65

тонкие¯перегородки)

(мебель, профиль для

светодиодных лент и т. п.)

На движение

В зависимости от модели:

Имеют регуляторы настройки:

Имеют 3 регулятора

На поднесение руки

Чувствительность датчика

На изменение

для¯настройки:

ПРИНЦИП

освещенности (лк)

освещенности

На открытие/закрытие

Чувствительность датчика

(автоматическое

ДЕЙСТВИЯ

двери

Время задержки отключения

освещенности (лк)

включение

(с, мин)

СРАБАТЫВАНИЯ

На прикосновение

Время задержки отключения

освещения в темное

(сенсорные)

Дистанция срабатывания (м),

время суток)

(с, мин)

чувствительность датчика

На движение

звука (дБ), для некоторых

Дистанция срабатывания (м)

моделей

Крупные жилые, офисные,

торговые и складские

Для встройки в мебель/

объекты (для¯помещений

Освещение дорог

ОБЛАСТЬ

полки/предметы

с небольшой проходимостью:

Уличных

интерьера

коридоры, лифтовые холлы,

И ОБЪЕКТЫ

территорий

подъезды, складские

ПРИМЕНЕНИЯ

Для небольших

помещения)

Садовых участков

помещений

и т. п.

Придомовые территории

(для¯некоторых моделей)

СЕРИИ

SR | SR2 | SR3 | LN

NAVE | PRIME

PRIME

122

УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ

INTELLIGENT ARLIGHT

ТЕРРИТОРИЯ

ИНТЕЛЛЕКТУАЛЬНОГО СВЕТА

ТМ INTELLIGENT ARLIGHT — это комплексные

Для создания полноценной автоматизации,

решения на базе проводных и беспроводных

включающей управление освещением, климатом,

устройств различных систем управления,

шторами и прочим оборудованием, развитой

обеспечивающие высокую надежность и удобство

сценарной составляющей, применяется система KNX.

использования. Бренд объединяет в себе

Наша компания является полноправным членом

технологические разработки «yмнoго ocвeщeния»

Международной ассоциации KNX в Брюсселе.

и дocтижeния актуальных мировых протоколов

управления освещением.

Для создания беспроводных систем наша компания

предлагает серию TY (TUYA). Система имеет

INTELLIGENT ARLIGHT представляет серии устройств,

собственное мобильное приложение для легкого

оптимизированные для решения различных

управления и удаленного доступа.

проектных задач. Позволяет реализовывать

свободную логику программирования и создавать

Используйте безграничные возможности

системы автоматизации различной сложности.

INTELLIGENT ARLIGHT и создавайте свою

Системы подходят для любого применения:

территорию интеллектуального освещения.

домашнего, офисного, коммерческого

и профессионального.

Для управления освещением используется

система DALI.

УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ

СЕРИЯ TUYA

Устройства серии TUYA предназначены для управления практически любыми источниками света. Позволяют

управлять яркостью, цветовой температурой, цветом, включением/выключением освещения.

«Интернет вещей» (IoT) — активно развивающееся направление, объединяет в одну сеть «умные» розетки,

освещение, различные датчики и даже бытовую технику: кондиционеры, стиральные машины, обогреватели

и тостеры. Серия TUYA позволяет интегрировать систему освещения в «Интернет вещей» (IoT) на платформе

Tuya без специальных навыков.

Преимущества

Приложение TUYA

Для светодизайнеров и собственников объектов

Возможности

Дружелюбная и интуитивно понятная система освещения

Управление всеми видами устройств серии TUYA в одном

с возможностью как локального, так и удаленного

приложении (доступно в соответствующих магазинах

управления.

Google Play и iOS).

Не требуется специальных навыков для монтажа

Управление «умными» розетками, выключателями,

и установки оборудования.

светильниками, диммерами и контроллерами,

Простое создание «умных» сцен в зависимости

IP-камерами, бытовой техникой из любой точки мира.

от температуры, освещенности, географического

Управление каждым устройством отдельно, группами

положения и многих других факторов.

из нескольких устройств.

Возможно совместное управление несколькими

Простое создание «умных» сцен в зависимости

пользователями.

от температуры, освещенности, географического

Беспроводное управление по Wi-Fi с доступом в интернет,

положения и многих других факторов.

Bluetooth (подключение на любой стадии ремонта,

Взаимодействие нескольких «умных» устройств

не требуется прокладки управляющих проводов/шин).

по сценарию.

Управление со смартфона/планшета через мобильное

Совместимость с голосовым управлением «Яндекс.Алиса»

приложение TUYA и/или c панели управления серии

(некоторых устройств), Amazon Echo, Google Assistant

TUYA.

и сервисом автоматизации IFTTT.

Возможность управления с помощью голосового

Управление устройствами несколькими пользователями.

помощника «Яндекс.Алиса», Amazon Echo и Google

Assistant.

Отсутствие абонентской платы.

Защита канала для удаленного доступа.

Управление устройствами возможно по отдельности,

индивидуально и/или группами.

Для электромонтажников, инсталляторов

и системных интеграторов

Не нужен центральный контроллер.

Легко программируемые сценарии.

Возможность использования таймеров и логических

функций.

Простое масштабирование вплоть до полноценного

«умного дома».

Возможна настройка прав и разрешений.

Голосовое управление «Яндекс.Алиса»

Серия TUYA полностью совместима с платформой

«Интернета вещей» Tuya.

Для Wi-Fi-устройств необходимо наличие одноранговой

сети Wi-Fi с доступом в интернет (для удаленного доступа

и работы сценариев и автоматизации).

Для BLE-устройств без доступа извне не требуется

никаких дополнительных условий, Mesh-сеть между

ними организуется автоматически. Если планируется

использование удаленного доступа и работы сценариев

и автоматизации, то потребуется шлюз Wi-Fi-BLE.

124

ARLIGHT. ИДЕАЛЬНЫЙ СВЕТ КАТАЛОГ ПРОДУКЦИИ (22.1) - часть 3
