ARLIGHT. Управление светом. Каталог продукции (22.2) - часть 4

Light Control

Управление cветом

TRIAC

126-137

страницы

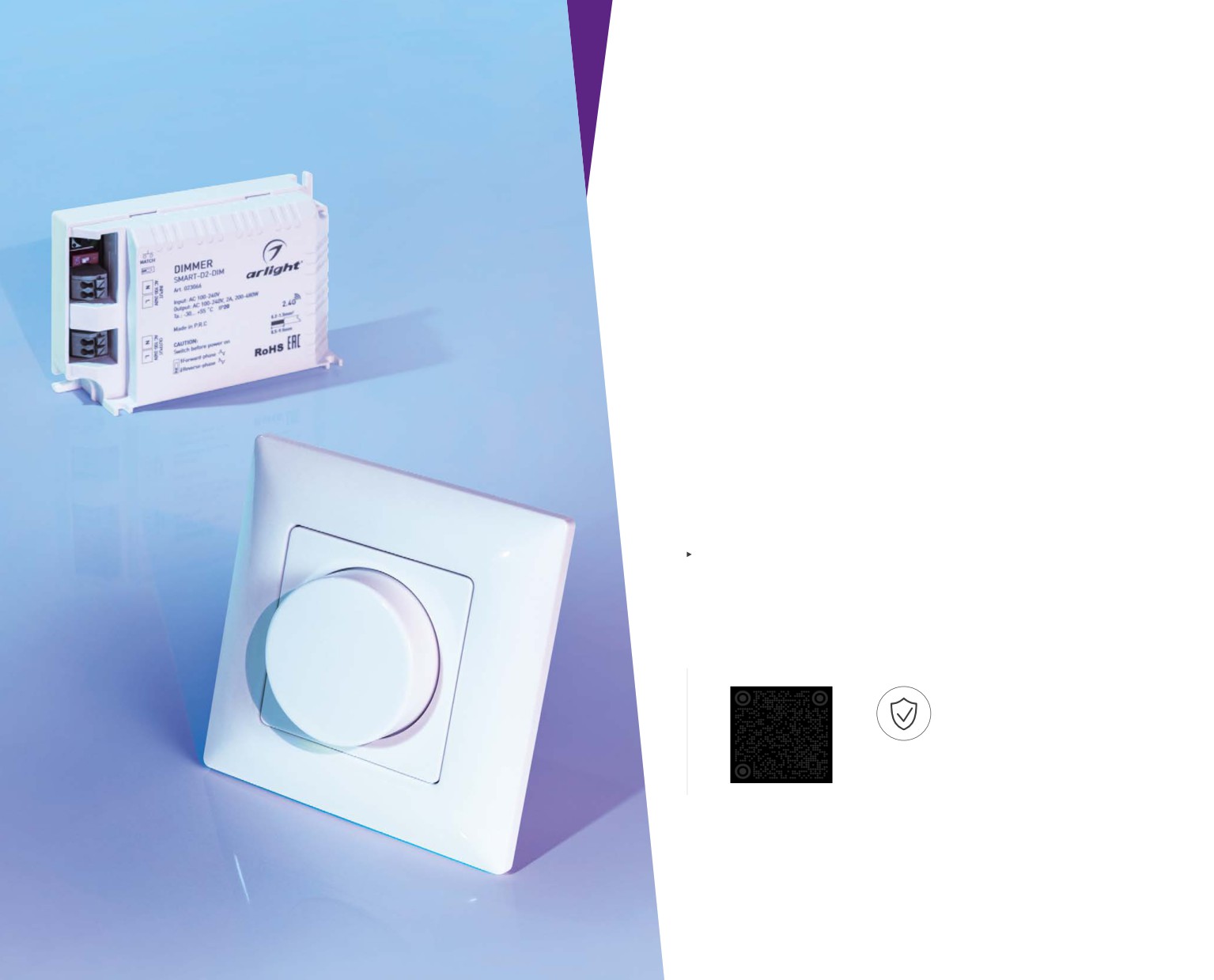

Серия TRIAC используется для управления лампами

(накаливания, галогенными, люминесцентными)

и светодиодными светильниками, поддерживающими

диммирование по TRIAC, а также светодиодными лентами

и гибким неоном 230 В. Функции: управление яркостью,

включение/выключение.

ПРИМЕНЕНИЕ

Небольшие частные и коммерческие объекты

(квартиры, дома, офисы).

Возможна интеграция с помощью конвертеров в крупные

проекты в качестве конечных веток схемы.

до 5 лет

УПРАВЛЕНИЕ СВЕТОМ

СЕРИЯ TRIAC

ПРЕИМУЩЕСТВА

Простой монтаж.

Высокая степень надежности.

RF DIM

Возможность беспроводного управления по радиоканалу, частота 2.4 ГГц.

Возможность интеграции оборудования в помещение с завершенным ремонтом.

Плавное нарастание управляющего напряжения благодаря отсечке по заднему фронту.

Минимальный уровень электромагнитных помех.

TRIAC

| ПАНЕЛИ УПРАВЛЕНИЯ

027605 LN-500-TE-NF

027608 | 032365 LN-500

DIM-ПАНЕЛИ

|

Для одноцветных (DIM) лент

|

С питанием от 230 В

|

С роторным вращателем

Напряжение

Тип

Выходной

Каналы

Зоны

Габариты

Артикул

Модель

питания

Особенности

управления

сигнал

управления управления

(мм)

AС (В)

027605

Панель роторная LN-500-TE-NF

Вращатель

TRIAC

1

1

230

Механизм панели

70×70×42

027608

Накладка для панели LN-500

Пластиковая поверхность

84×84×10

Пластиковая поверхность,

032365

Накладка для панели LN-500

84×84×10

черная

Удобный и точный вращатель.

Панели встраиваются в стандартный подрозетник.

Механизмы совместимы с накладками большинства европейских

производителей электроустановочных изделий.

Гарантийный срок 36 месяцев.

130

TRIAC

| ДИММЕРЫ

035060

025029

035061

SMART-DIM105

SMART-DIM105

SMART-DIM105

ДИММЕРЫ | Для одноцветных (DIM) лент

|

Напряжение питания 12-48 В

Ток

Выходная

Напряжение

Выходное

Каналы

Входной

Выходной

Габариты

Артикул

Модель

нагрузки

мощность

питания

напряжение

Особенности

управления

сигнал

сигнал

(мм)

(А)

(Вт)

DC (В)

DC (В)

Винтовые клеммы,

035060

SMART-DIM105

1

TRIAC/MOSFET (230 В)

PWM (ШИМ) CV

8

96-384

12-48

12-48

175×45×27

корпус PVC

Винтовые клеммы,

025029

SMART-DIM105

1

TRIAC/MOSFET (230 В)

PWM (ШИМ) CV

15

180-720

12-48

12-48

175×45×27

корпус PVC

Винтовые клеммы,

035061

SMART-DIM105

1

TRIAC/MOSFET (230 В)

PWM (ШИМ) CV

20

240-960

12-48

12-48

175×45×27

корпус PVC

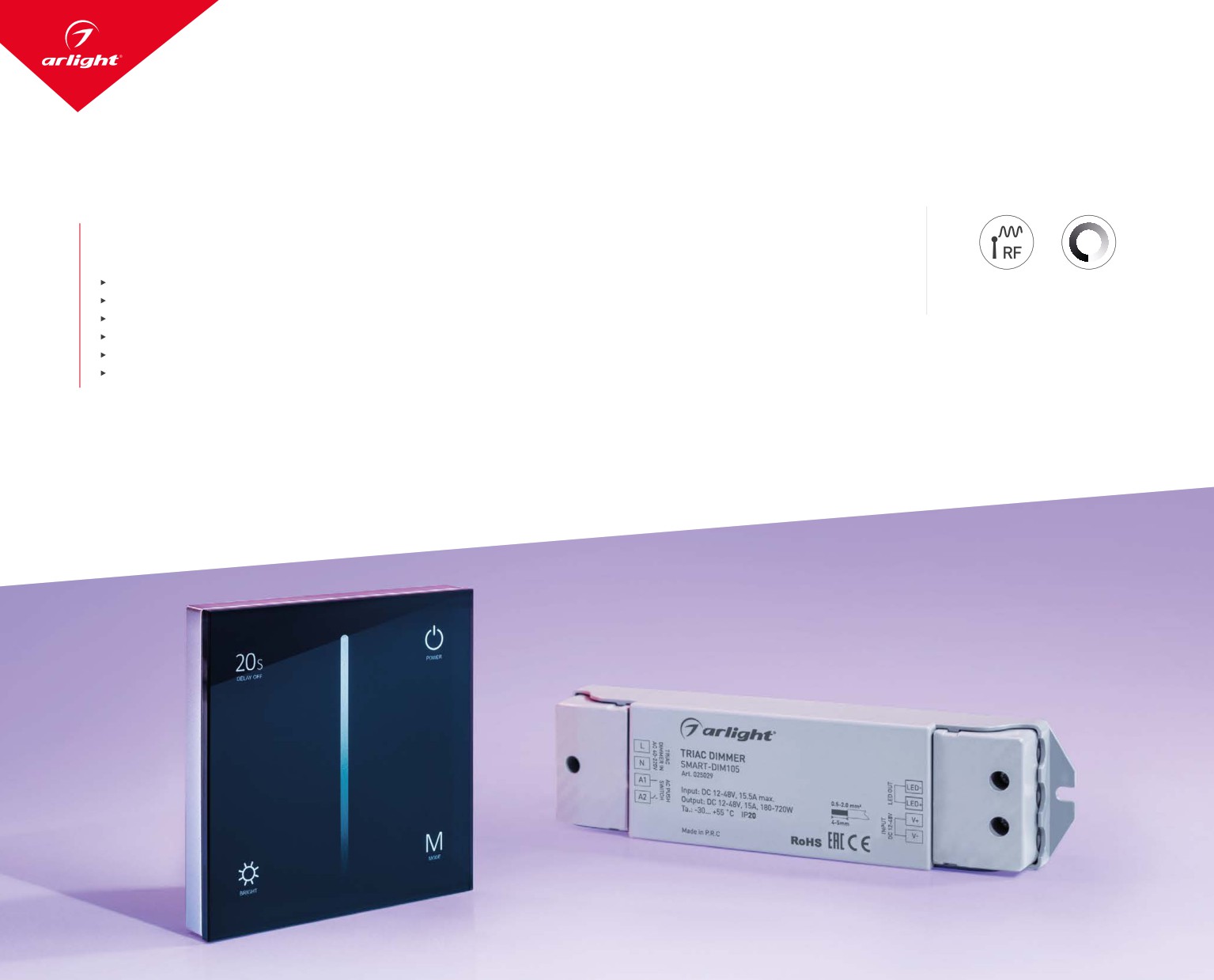

Для управления светодиодными лентами.

АКСЕССУАРЫ

|

Шлейфы питания

DIM — регулировка яркости.

Управление стандартными панелями TRIAC.

Гарантийный срок 60 месяцев.

Артикул

Модель

Артикул

Модель

031698

ARL-22AWG-2Wire-CU

026348

ARL-18AWG-2Wire-CU

026349

ARL-20AWG-2Wire-CU

034959

ARL-18AWG-CLEAR-2Wire-CU

132

TRIAC

| ДИММЕРЫ

031113

033761

032994

SMART-D17-DIM

SMART-TRIAC-DIM-DIN

SMART-D19-DIM-PUSH-DIN

ДИММЕРЫ | Для одноцветных (DIM) светильников

|

Напряжение питания 230 В

|

Установка на DIN-рейку

Ток

Выходная

Напряжение

Выходное

Доп.

Каналы

Входной

Выходной

Габариты

Артикул

Модель

нагрузки

мощность

питания

напряжение

Особенности

оборуд.

управления сигнал

сигнал

(мм)

(А)

(Вт)

АC (В)

АC (В)

(стр.)

Корпус PVC, OLED-дисплей,

RF

TRIAC/

031113

SMART-D17-DIM

1

6

600-1440

230

230

кнопки управления, аналоговый

168×94×63

(радио)

MOSFET (230 В)

вращатель на корпусе

22-25

SMART-TRIAC-DIM-

RF

TRIAC/

Корпус PVC, OLED-дисплей и кнопки

36-37

033761

1

6

600-1440

230

230

168×93.5×63

DIN

(радио)

MOSFET (230 В)

управления на корпусе

42-44

49-50 ¹

Винтовые клеммы, корпус PVC,

SMART-D19-DIM-

RF

TRIAC/

032994

1

2

200-480

230

230

цифровой дисплей и кнопки

110×67×48

PUSH-DIN

(радио)

MOSFET (230 В)

управления на корпусе

¹ Совместимы с пультами и панелями серии SMART.

Для управления источниками света с напряжением питания

Совместимы с пультами и панелями SMART по радиоканалу 2.4 ГГц.

230 В — светодиодные лампы, лампы накаливания, светодиодные

Передний и задний фронт диммирования изменяются

светильники, галогенные лампы и гибкий неон.

DIP-переключателем.

DIM — регулировка яркости.

Поддерживает входной сигнал DMX512 и 0/1-10 В (для арт. 031113).

Включение/выключение.

Гарантийный срок 60 месяцев.

134

TRIAC

| ДИММЕРЫ

025038

032991

SMART-D5-DIM-IN

SMART-D5-TUYA-DIM-IN

ДИММЕРЫ | Для одноцветных (DIM) светильников

|

Напряжение питания 230 В

Ток

Выходная

Напряжение

Выходное

Доп.

Каналы

Входной

Выходной

Габариты

Артикул

Модель

нагрузки

мощность

питания

напряжение

Особенности

оборуд.

управления сигнал

сигнал

(мм)

(А)

(Вт)

АC (В)

АC (В)

(стр.)

SMART-D5-

RF

TRIAC/

22-25

025038

1

1

100-240

230

230

Винтовые клеммы, корпус PVC

52×52×26

DIM-IN

(радио)

MOSFET (230 В)

36-37

Интерфейс TUYA. Управление

42-44

SMART-D5-

RF

TRIAC/

032991

1

1.5

150-360

230

230

Яндекс «Алиса», приложение

52×52×26

49-50 ¹

TUYA-DIM-IN

(радио)

MOSFET (230 В)

Intelligent Arlight

¹ Совместимы с пультами и панелями серии SMART.

Для управления источниками света с напряжением питания

230 В: светодиодные лампы, лампы накаливания, светодиодные

светильники, галогенные лампы и гибкий неон.

DIM — регулировка яркости.

Функция PUSH DIM.

Совместимы с пультами и панелями SMART по радиоканалу 2.4 ГГц.

Передний и задний фронт диммирования изменяются

DIP-переключателем.

Встраиваются в стандартный подрозетник.

Гарантийный срок 60 месяцев.

arlight.group

официальный дилер на территории России

135

TRIAC

| ДИММЕРЫ

021707

SR-1009SAC-HP

ДИММЕР

|

Для одноцветных (DIM) светильников

|

Напряжение питания 230 В

Ток

Выходная

Напряжение

Выходное

Доп.

Каналы

Входной

Выходной

Габариты

Артикул

Модель

нагрузки

мощность

питания

напряжение

Особенности

оборуд.

управления

сигнал

сигнал

(мм)

(А)

(Вт)

АC (В)

АC (В)

(стр.)

Винтовые клеммы,

021707

SR-1009SAC-HP

1

RF (радио)

TRIAC/MOSFET (230 В)

1.66

400

230

230

45×45×21

97-98 ¹

корпус PVC

¹ Совместим с диммерными пультами серии EXCELLENT SR-2819x, SR-2833x.

Для управления источниками света с напряжением питания 230 В:

светодиодные лампы, лампы накаливания, светодиодные светильники,

галогенные лампы и гибкий неон.

DIM — регулировка яркости.

Включение/выключение.

Совместим с пультами серии EXCELLENT.

Передний и задний фронт диммирования изменяются

DIP-переключателем.

Встраиваются в стандартный подрозетник.

Гарантийный срок 36 месяцев.

136

TRIAC

| УСИЛИТЕЛИ, РОЗЕТКИ С ДИММЕРОМ

023181

16

ARL-TB01

00-TE-PLUG

УСИЛИТЕЛЬ

|

Напряжение питания 230 В

Выходная

Напряжение

Выходное

Доп.

Выходной

Габариты

Артикул

Модель

мощность

питания

напряжение

Особенности

оборуд.

сигнал

(мм)

(Вт)

АC (В)

АC (В)

(стр.)

023181

ARL-TB01

TRIAC/MOSFET (230 В)

1.5

230

230

73×36×29

129-135 ¹

¹ Совместим с панелями и диммерами серии TRIAC.

СМАРТ-РОЗЕТКА

| Для одноцветных (DIM) источников света (TRIAC)

| Напряжение питания 230 В

| Роторный вращатель

Диммирование

029916

LN-200-TE-PLUG

TRIAC/MOSFET (230 В)

200

230

230

108×25×87

по заднему фронту (TE, RC)

Усилитель ARL-TB01

Смарт-розетка LN-200-TE-PLUG

Компенсирующий усилитель нагрузки TRIAC.

Универсальная розетка с функцией управления подключенными

Повышает стабильность TRIAC/MOSFET.

устройствами.

Решает проблемы мерцающего света, нестабильного запуска

Для управления одноцветными источниками света (TRIAC).

и отсутствия диммирования, вызванные малой потребляемой

Управление яркостью с помощью роторного вращателя.

мощностью светодиодных источников света.

Возможна работа с любым источником света, поддерживающим

Гарантийный срок 24 месяца.

фазное диммирование.

Гарантийный срок 36 месяцев.

arlight.group

официальный дилер на территории России

137

Light Control

Управление cветом

0-10 В

138-151

страницы

Устройства, работающие по протоколу 1-10 В, используются

для управления лентами и диммируемыми светодиодными

лампами. Выполняют функции управления яркостью,

включения/выключения.

ПРИМЕНЕНИЕ

Небольшие частные и коммерческие объекты

(квартиры, дома, офисы).

Возможна интеграция с помощью конвертеров в крупные

проекты в качестве конечных веток схемы.

до 5 лет

УПРАВЛЕНИЕ СВЕТОМ

СЕРИЯ 0-10 В

ПРЕИМУЩЕСТВА

Простота и легкость реализации.

Низкая стоимость (в сравнении с цифровыми интерфейсами).

Использование любого управляющего провода.

DIM

Удобство использования для небольших проектов (малое количество источников света).

0-10 В

|

ПАНЕЛИ УПРАВЛЕНИЯ

025037 SMART-P14-DIM-IN WHITE

033010 SMART-P14-DIM-P-IN WHITE

DIM-ПАНЕЛИ

| Для одноцветных источников света

| Напряжение питания 230 В

| С роторным вращателем

Напряжение

Тип

Выходной

Каналы

Зоны

Габариты

Доп.

Артикул

Модель

питания

Особенности

управления

сигнал

управления управления

(мм)

оборуд. (стр.)

AС (В)

025037

SMART-P14-DIM-IN White

Вращатель

0/1-10 В / RF 2.4 ГГц

1

1

230

Пластиковая поверхность

86×86×48.5

22-25, 36

42-44, 49-50

Пластиковая поверхность,

55-61¹

033010

SMART-P14-DIM-P-IN White

Вращатель

0/1-10 В / RF 2.4 ГГц

1

1

230

переключатель типа выходного сигнала

86×86×48.5

145-149 ²

(0-10 или 1-10 В) на корпусе

¹ Совместимы с пультами, панелями и диммерами серии SMART. ² Совместимы с диммерами серии 0/1-10 В.

Эстетичный дизайн.

Удобный и точный вращатель.

Панели встраиваются в стандартный подрозетник.

Панели совместимы с пультами и панелями SMART, поддерживая

прием радиосигнала 2.4 ГГц.

Панели могут управлять любыми устройствами серии SMART,

поддерживающими диммирование по радиоканалу 2.4 ГГц.

Совместимы с блоками питания 0-10 В.

Гарантийный срок 60 месяцев.

142

0-10 В

|

ПАНЕЛИ УПРАВЛЕНИЯ

027112 SMART-P35-DIM-IN WHITE

028113 SMART-P35-DIM-IN BLACK

027111 SMART-P34-DIM-IN WHITE

028112 SMART-P34-DIM-IN BLACK

DIM-ПАНЕЛИ

| Для одноцветных источников света

| Напряжение питания 230 В

| С сенсорным управлением

Напряжение

Доп.

Артикул

Тип

Выходной

Каналы

Зоны

Габариты

Модель

питания

Особенности

оборуд.

управления

сигнал

управления управления

(мм)

AС (В)

(стр.)

027112

SMART-P35-DIM-IN White

Сенсорное

0/1-10 В / RF 2.4 ГГц

1

1

230

Стеклянная поверхность

86×86×33

22-25

36

028113

SMART-P35-DIM-IN Black

Сенсорное

0/1-10 В / RF 2.4 ГГц

1

1

230

Стеклянная поверхность

86×86×33

42-44

49-50

027111

SMART-P34-DIM-IN White

Сенсорное

0/1-10 В / RF 2.4 ГГц

1

4

230

Стеклянная поверхность

86×86×35

55-61¹

145-149 ²

028112

SMART-P34-DIM-IN Black

Сенсорное

0/1-10 В / RF 2.4 ГГц

1

4

230

Стеклянная поверхность

86×86×35

¹ Совместимы с пультами, панелями и диммерами серии SMART. ² Совместимы с диммерами серии 0/1-10 В.

Эстетичный дизайн.

Панели могут управлять любыми устройствами серии SMART,

Полностью сенсорное управление.

поддерживающими диммирование по радиоканалу 2.4 ГГц.

Панели встраиваются в стандартный подрозетник.

Совместимы с блоками питания 0-10 В.

Панели совместимы с пультами и панелями SMART,

Гарантийный срок 60 месяцев.

поддерживая прием радиосигнала 2.4 ГГц.

144

0-10 В

|

ДИММЕРЫ

026455

028195

DIM118-M

ARL-3022-DIM

ДИММЕРЫ CV | Для одноцветных источников света

|

Напряжение питания 12-24 В

Ток

Выходная

Напряжение

Выходное

Доп.

Каналы

Входной

Выходной

Габариты

Артикул

Модель

нагрузки

мощность

питания

напряжение

Особенности

оборуд.

управления

сигнал

сигнал

(мм)

(А)

(Вт)

DC (В)

DC (В)

(стр.)

Винтовые клеммы,

026455

DIM118-M

1

0/1-10 В

PWM (ШИМ) CV

10

120-240

12-24

12-24

165×42×26

металлический корпус

141-144 ³

Винтовые клеммы,

028195

ARL-3022-DIM

1

0/1-10 В

PWM (ШИМ) CV

25

300-600

12-24

12-24

127×42×33

металлический корпус

³ Совместимы с панелями 0-10 В.

Для управления одноцветными источниками света:

светодиодные ленты, модули, прожекторы и другие источники

света с напряжением питания 12-24 В.

DIM — регулировка яркости.

Совместимы с панелями 0-10 В.

arlight.group

официальный дилер на территории России

145

0-10 В

|

ДИММЕРЫ

023061

014168

027137

SMART-D1-DIM

SR-2006

SMART-D32-DIM

ДИММЕРЫ CV | Для одноцветных источников света

|

Напряжение питания 12-36 В

Ток

Выходная

Напряжение

Выходное

Доп.

Каналы

Входной

Выходной

Габариты

Артикул

Модель

нагрузки

мощность

питания

напряжение

Особенности

оборуд.

управления

сигнал

сигнал

(мм)

(А)

(Вт)

DC (В)

DC (В)

(стр.)

Винтовые клеммы,

023061

SMART-D1-DIM

1

0/1-10 В

PWM (ШИМ) CV

8

96-288

12-36

12-36

97×33×18

корпус PVC

Винтовые клеммы,

014168

SR-2006

1

0/1-10 В

PWM (ШИМ) CV

8

96-288

12-36

12-36

85×37×20

141-144 ¹

корпус PVC

Винтовые клеммы,

027137

SMART-D32-DIM

1

0/1-10 В

PWM (ШИМ) CV

12

144-432

12-36

12-36

175×45×27

корпус PVC

¹ Совместимы с панелями 0-10 В.

Для управления одноцветными источниками света:

светодиодные ленты, модули, прожекторы и другие источники

света с напряжением питания 12-36 В.

DIM — регулировка яркости.

Совместимы с панелями 0-10 В.

146

0-10 В

|

ДИММЕРЫ

027136

013440

033758

014032

SMART-D10-DIM

SR-2001

SMART-D23-DIM-PUSH-DIN

SR-2001EA

ДИММЕРЫ CV | Для одноцветных источников света

|

Напряжение питания 12-36 В

Ток

Выходная

Напряжение

Выходное

Доп.

Каналы

Входной

Выходной

Габариты

Артикул

Модель

нагрузки

мощность

питания

напряжение

Особенности

оборуд.

управления сигнал

сигнал

(мм)

(А)

(Вт)

DC (В)

DC (В)

(стр.)

Винтовые клеммы, корпус

027136

SMART-D10-DIM

4

0/1-10 В

PWM (ШИМ) CV

20

240-720

12-36

12-36

175×45×27

PVC, функция PUSH DIM

Винтовые клеммы,

013440

SR-2001

4

0/1-10 В

PWM (ШИМ) CV

20

240-720

12-36

12-36

178×45×19

корпус PVC

141-144 ¹

SMART-D23-DIM-

Винтовые клеммы, корпус

033758

4

0/1-10 В

PWM (ШИМ) CV

20

240-720

12-36

12-36

110×67×45

PUSH-DIN

PVC, функция PUSH DIM

Винтовые клеммы,

014032

SR-2001EA

4

0/1-10 В

PWM (ШИМ) CV

32

384-1152

12-36

12-36

170×60×30

корпус PVC

¹ Совместимы с панелями 0-10 В.

Для управления одноцветными источниками света:

светодиодные ленты, модули, прожекторы и другие источники

света с напряжением питания 12-36 В.

DIM — регулировка яркости.

Совместимы с панелями 0-10 В.

arlight.group

официальный дилер на территории России

147

0-10 В

|

ДИММЕРЫ

014719

014713

SR-2011

SR-2013

ДИММЕРЫ CC | Для одноцветных источников света

|

Напряжение питания 12-36 В

Ток

Выходная

Напряжение

Выходное

Доп.

Каналы

Входной

Выходной

Габариты

Артикул

Модель

нагрузки

мощность

питания

напряжение

Особенности

оборуд.

управления

сигнал

сигнал

(мм)

(А)

(Вт)

DC (В)

DC (В)

(стр.)

Винтовые клеммы, корпус

014719

SR-2011

1

0/1-10 В

PWM (ШИМ) СС

0.35

16.8-50.4

12-36

3-34

178×46×18

PVC, функция PUSH DIM

141-144 ¹

Винтовые клеммы,

014713

SR-2013

1

0/1-10 В

PWM (ШИМ) СС

0.7

33.6-100.8

12-36

3-34

178×46×18

корпус PVC

³ Совместимы с панелями 0-10 В.

Для управления одноцветными источниками света с питанием

от постоянного тока: светодиодные светильники, мощные

светодиоды и прочие.

4 канала постоянного тока.

DIM — регулировка яркости.

Совместимы с панелями 0-10 В.

148

0-10 В

|

ДИММЕРЫ

028434

033760

SMART-D14-DIM-PUSH

SMART-D14-TUYA-DIM-PUSH-IN

ДИММЕРЫ CC

|

Для одноцветных источников света

|

Напряжение питания 230 В

Ток

Выходная

Напряжение

Выходное

Доп.

Каналы

Входной Выходной

Габариты

Артикул

Модель

нагрузки

мощность

питания

напряжение

Особенности

оборуд.

управления сигнал

сигнал

(мм)

(А)

(Вт)

АC (В)

АC (В)

(стр.)

SMART-D14-DIM-

Винтовые клеммы,

22-25,

028434

1

RF 2.4 ГГц

0/1-10 В

1.5

127.5-397.5

230

230

52×52×26

PUSH

корпус PVC

36

Интерфейс TUYA, управление

42-44,

SMART-D14-TUYA-

RF 2.4 ГГц

033760

1

0/1-10 В

1.5

127.5-397.5

230

230

Яндекс «Алиса», совместим

52×52×26

DIM-PUSH-IN

+TUYA

49-50²

с приложением Intelligent Arlight

² Совместимы с пультами и панелями серии SMART.

Для управления одноцветными источниками света:

светодиодные ленты, модули, прожекторы и другие источники

света с напряжением питания 12-36 В.

DIM — регулировка яркости.

Совместимы с возвратными выключателями (функция PUSH DIM).

Cовместимы с пультами и панелями SMART, поддерживая прием

радиосигнала 2.4 ГГц.

Гарантийный срок 60 месяцев.

arlight.group

официальный дилер на территории России

149

0-10 В

|

УСИЛИТЕЛИ

021599

CT-601

УСИЛИТЕЛЬ

|

Напряжение питания 15-48 В

Макс.

Напряжение

Артикул

Каналы

Входной

Выходной

Выходной

Габариты

Модель

потребляемая

питания

Особенности

управления

сигнал

сигнал

ток (А)

(мм)

мощность (Вт)

DC (В)

Винтовые клеммы,

021599

CT-601

1

0/1-10 В

0/1-10 В

0.2

5

15-48

168×39.4×30

корпус PVC

Применяется при управлении большим количеством светодиодных

светильников или других источников света 0-10 В или 1-10 В.

Универсальных вход позволяет подключать различные панели

и регуляторы и использовать различные способы управления:

0/1-10 В, управление потенциометром.

Преобразовывает пассивный сигнал или ШИМ в активный 0-10 В.

Гарантийный срок 36 месяцев.

150

0-10 В

|

КОНВЕРТЕРЫ

025036

032989

SMART-C1

SMART-C3-4CH-SUF

КОНВЕРТЕРЫ RF

|

Напряжение питания 12-24 В

Ток

Напряжение

Выходное

Доп.

Каналы

Входной

Выходной

Габариты

Артикул

Модель

нагрузки

питания

напряжение

Особенности

оборуд.

управления

сигнал

сигнал

(мм)

(А)

(В)

DC (В)

(стр.)

DC 12/

22-25,

025036

SMART-C1

4

RF 2.4 ГГц

0/1-10 В

0.08

0-10

Винтовые клеммы, корпус PVC

114×38×20

AC 230

36

42-44,

DC 12-24/

Винтовые клеммы, корпус PVC,

032989

SMART-C3-4CH-SUF

4

RF 2.4 ГГц

0/1-10 В

0.08

0/1-10

175×45×27

AC 230

4 выходных канала управления

49-50²

¹ Совместимы с пультами и панелями серии SMART.

Конвертер предназначен для управления светодиодной лентой

и другими источниками света.

Конвертер выполняет функции 4-канального диммера

с выходом 0-10 В.

Cовместимы с пультами и панелями SMART, поддерживая

прием радиосигнала 2.4 ГГц.

Гарантийный срок 60 месяцев.

arlight.group

официальный дилер на территории России

151

Light Control

Управление cветом

DMX512

152-181

страницы

Устройства серии DMX512 предназначены для управления

лентами и светильниками (лампами накаливания,

галогенными, диммируемыми светодиодными лампами и КЛЛ,

и т. п.), лентами SPI (адресными), модулями, прожекторами.

Высокоскоростная цветодинамическая система — управление

освещением, динамическим светом и декоративной подсветкой.

ПРИМЕНЕНИЕ

Концертные залы, ночные клубы, рестораны, театры.

Частные и коммерческие объекты (квартиры, дома, офисы).

Архитектурная подсветка.

RGB

УПРАВЛЕНИЕ СВЕТОМ

СЕРИЯ DMX512

ПРЕИМУЩЕСТВА

DMX512

Возможность реализации цветодинамического управления светом.

Возможность управления в автономном или в онлайн-режимах (ПО ArtNet).

Простая и хорошо документированная реализация.

ПО

Открытый протокол, широкая линейка моделей.

Высокая надежность, стабильность и совместимость оборудования.

Протокол поддерживает до 512 адресов устройств на одном кабеле длиной до 500 м.

DMX512

| КОНТРОЛЛЕРЫ

017085

017084

SUNLITE SLESA-U9

SUNLITE SLESA-U8

КОНТРОЛЛЕРЫ

|

SUNLITE SLESA

Доп.

DMX-каналы

Выходной

Количество

Напряжение

Габариты

Артикул

Модель

Особенности

оборуд.

(адреса)

сигнал

зон

питания DC (В)

(мм)

(стр.)

3 кнопки на корпусе. 8 входов

017085

Sunlite SLESA-U9

256/512

DMX512

1

5-5.5 (мини-USB)

79×92×43

для подключения «сухих контактов»

161-180 ¹

3 кнопки на корпусе. 8 входов

017084

Sunlite SLESA-U8

512

DMX512

1

5-5.5 (мини-USB)

79×92×43

для подключения «сухих контактов»

¹ Устройства, управляемые по протоколу DMX512.

Sunlite SLESA-U9

Sunlite SLESA-U8

Автономная работа, от ПК (USB).

Автономная работа, от ПК (USB).

Встроенная память 20 КБ (до 20 сцен).

Встроенная память 128 КБ (до 255 сцен).

Часы реального времени и календарь

(до 100 событий).

156

DMX512

| КОНТРОЛЛЕРЫ

017735

SUNLITE SUITE2-BC

КОНТРОЛЛЕРЫ

|

SUNLITE SUITE2

Доп.

Напряжение

Артикул

Модель

DMX-каналы (адреса)

Выходной сигнал

Количество зон

Габариты (мм) оборуд.

питания DC (В)

(стр.)

017735

Sunlite SUITE2-BC

512

DMX512

1

5 (мини-USB)

79×92×43

161-180 ¹

¹ Устройства, управляемые по протоколу DMX512.

Sunlite SUITE2-BC

Работа от ПК (USB).

Управление MIDI (при управлении с ПК).

Функция Easy View 3D (ограниченно).

arlight.group

официальный дилер на территории России

157

DMX512

| КОНТРОЛЛЕРЫ

023739

DMX-Q02A

КОНТРОЛЛЕРЫ

|

программируемые DMX512

Доп.

Напряжение

Габариты

Артикул

Модель

DMX-каналы (адреса)

Выходной сигнал

Особенности

оборуд.

питания (В)

(мм)

(стр.)

512 (управление от ПК)

DC 5 (разъем

Кнопки и цифровой индикатор на корпусе. Пульт

023739

DMX-Q02A

DMX512

165×89×45

161-180 ¹

256 (в автономном режиме)

мини-USB)

и ПО в комплекте. 7 входов для подключения «сухих контактов»

¹ Устройства, управляемые по протоколу DMX512.

DMX-Q02A

Автономная работа или работа под управлением от ПК (USB).

Поддержка ArtNet (1 Univers).

Часы реального времени и календарь.

Вход RS232 для внешнего управления контроллером.

Соединение до 32 контроллеров в режиме Master/Slave.

158

DMX512

| КОНТРОЛЛЕРЫ

024323

019070

DMX K-5000

DMX K-8000D

КОНТРОЛЛЕРЫ

|

программируемые DMX512

Доп.

Напряжение

Габариты

Артикул

Модель

DMX-каналы (адреса)

Выходной сигнал

Особенности

оборуд.

питания (В)

(мм)

(стр.)

2520/5040 DMX-каналов

DMX512,

Кнопки и цифровой индикатор на корпусе.

024323

DMX K-5000

AC 230

192×122×45

5×168/5×336 RGB-пикселей

SPI (TTL)

5 выходных портов

161-180 ¹

4096/12280 DMX-каналов

DMX512,

Кнопки и цифровой индикатор на корпусе.

019070

DMX K-8000D

DC 5

180×120×30

8×170/8×512 RGB-пикселей

SPI (TTL)

8 выходных портов

¹ Устройства, управляемые по протоколу DMX512.

DMX K-5000

DMX K-8000D

Создание и запись пользовательских

Кнопки управления и цифровой

программ на SD-карту.

индикатор на корпусе.

Функция записи DMX-адресов.

Создание и запись пользовательских

Рекомендуется для линейных

программ на SD-карту.

прожекторов AR-LINE-RGB,

30 встроенных программ.

DMX- и SPI-лент и модулей.

8 выходных портов.

Функция записи DMX-адресов.

Для DMX- и SPI-лент и модулей.

arlight.group

официальный дилер на территории России

159

DMX512

| КОНТРОЛЛЕРЫ

017614

017609

DMX SR-2817

DMX SR-2817WI

КОНТРОЛЛЕРЫ

| С предустановленными программами

Доп.

DMX-каналы

Выходной Напряжение

Габариты

Артикул

Модель

Особенности

оборуд.

(адреса)

сигнал

питания (В)

(мм)

(стр.)

32 (8 зон

017614

DMX SR-2817

DMX512

AC 230

10 встроенных программ

178×57×21

по 4 DMX-канала)

161-180 ¹

22-54²

32 (8 зон

Возможность управления со смартфона по Wi-Fi (iOS и Android).

017609

DMX SR-2817WI

DMX512

AC 230

178×57×21

по 4 DMX-канала)

10 встроенных программ

510 (170

32 встроенные программы. Управление пиксельными DMX-лентами RGB

161-180 ¹

030915

SMART-K58-DMX

DMX512

DC 5-24

97×33×18

RGB-пикселей)

и модулями. Малогабаритный

97-112 ³

¹ Устройства, управляемые по протоколу DMX512.

² Пульты и панели серии Excellent.

³ Пульты и панели серии SMART.

160

DMX512

| ДЕКОДЕРЫ

028406

023824

019465

SMART-K33-DMX

SMART-K16-DMX

DMX SR-2102P

ДЕКОДЕРЫ CV 12-48 В

|

Для светодиодных лент и модулей

|

В пластиковом корпусе

Напряжение

Выходное

Каналы

Ток нагрузки

Выходная мощность

Габариты

Артикул

Модель

Выходной сигнал

питания

напряжение

Особенности

управления

на канал (А)

(Вт)

(мм)

DC (В)

DC (В)

180 (12 В)

Кнопки и индикатор

028406

SMART-K33-DMX

1

PWM (ШИМ) CV

15

12-24

12-24

170×50×23

360 (24 В)

для настройки на корпусе

216 (12 В)

Кнопки и индикатор

028407

SMART-DMX-SUF

3

PWM (ШИМ) CV

6

12-24

12-24

170×50×23

432 (24 В)

для настройки на корпусе

240 (12 В)

Кнопки и индикатор

023824

SMART-K16-DMX

4

PWM (ШИМ) CV

5

12-24

12-24

170×50×23

480 (24 В)

для настройки на корпусе

240 (12 В)

Кнопки и индикатор

019465

DMX SR-2102P

4

PWM (ШИМ) CV

5

12-36

12-36

167×54×23

480 (24 В), 720 (36 В)

для настройки на корпусе

SMART-K33-DMX

SMART-K16-DMX

DMX SR-2102P

Поддержка RDM.

Изменяемая адресация выходов

Изменяемая адресация выходов

Переключаемая частота ШИМ 500 Гц/2 кГц.

DIM/MIX/RGB/RGBW.

DIM/MIX/RGB/RGBW.

Переключаемая характеристика

Переключаемая частота ШИМ 500 Гц/2 кГц.

диммирования.

Переключаемая характеристика

Автономный режим работы: 3 динамических

диммирования.

программы смены яркости, установка

Автономный режим работы: 30 динамических

статической яркости.

программ смены яркости или цвета,

установка статической яркости.

162

DMX512

| ДЕКОДЕРЫ

027152

027144

028446

ARL-7022-DMX

ARL-7022-DMX

SMART-K52-DMX

ДЕКОДЕРЫ CV 12-48 В

|

Для светодиодных лент и модулей

|

В металлическом корпусе

Напряжение

Выходное

Каналы

Ток нагрузки

Выходная мощность

Габариты

Артикул

Модель

Выходной сигнал

питания

напряжение

Особенности

управления

на канал (А)

(Вт)

(мм)

DC (В)

DC (В)

300 (12 В)

Установка адреса

027152

ARL-7022-DMX

1

PWM (ШИМ) CV

25

12-24

12-24

127×41×33

600 (24 В)

DIP-переключателями

216 (12 В)

Установка адреса

027153

ARL-7022-DMX

3

PWM (ШИМ) CV

6

12-24

12-24

127×41×33

432 (24 В)

DIP-переключателями

288 (12 В)

Установка адреса

027144

ARL-7022-DMX

3

PWM (ШИМ) CV

8

12-24

12-24

164×65×40

576 (24 В)

DIP-переключателями

288 (12 В)

Установка адреса

028446

SMART-K52-DMX

3

PWM (ШИМ) CV

8

12-24

12-24

130×57×30.5

576 (24 В)

DIP-переключателями

360 (12 В), 720 (24 В)

Установка адреса

028408

SMART-K35-DMX-SUF

3

PWM (ШИМ) CV

10

12-36

12-36

170×80×39.5

1080 (36 В)

DIP-переключателями

288 (12 В)

Установка адреса

028448

SMART-K54-DMX

4

PWM (ШИМ) CV

6

12-24

12-24

130×57×31

576 (24 В)

DIP-переключателями

384 (12 В)

Установка адреса

027145

ARL-7022-DMX

4

PWM (ШИМ) CV

8

12-24

12-24

164×65×40

768 (24 В)

DIP-переключателями

ARL-7022-DMX (25 А)

ARL-7022-DMX (8 А)

SMART-K52-DMX

| SMART-K54-DMX

Режим тестирования оборудования.

Режим тестирования оборудования.

Режим тестирования оборудования.

Два типа разъемов: XLR и RJ45.

Отключаемый терминатор.

Поддержка RDM.

arlight.group

официальный дилер на территории России

163

DMX512

| ДЕКОДЕРЫ

028444

023823

026562

SMART-DMX-SUF

SMART-K15-DMX

SMART-K25-DMX

ДЕКОДЕРЫ CV 12-48 В

|

Для светодиодных лент и модулей

|

В металлическом корпусе

Напряжение

Выходное

Каналы

Выходной

Ток нагрузки

Выходная

Габариты

Артикул

Модель

питания

напряжение

Особенности

управления

сигнал

на канал (А)

мощность (Вт)

(мм)

DC (В)

DC (В)

384 (12 В), 768 (24 В)

Кнопки для настройки

028444

SMART-DMX-SUF

4

PWM (ШИМ) CV

8

12-36

12-36

175×46×32

1152 (36 В)

и индикатор на корпусе

384 (12 В), 768 (24 В)

Кнопки для настройки

023823

SMART-K15-DMX

4

PWM (ШИМ) CV

8

12-36

12-36

165×70×37

1152 (36 В)

и индикатор на корпусе

384 (12 В), 768 (24 В)

Кнопки и индикатор

026562

SMART-K25-DMX

4

PWM (ШИМ) CV

8

12-36

12-36

175×46×32

1152 (36 В)

для настройки на корпусе

SMART-DMX-SUF

SMART-K15-DMX

SMART-K25-DMX

Поддержка функций RDM.

Изменяемая адресация выходов

Режим тестирования оборудования.

Дистанционная установка адреса.

DIM/MIX/RGB/RGBW.

Три типа сигнальных разъемов:

Переключаемая частота ШИМ 500 Гц/2 кГц.

XLR, RJ45, терминальные клеммы.

Переключаемая характеристика диммирования.

Автономный режим работы: 30 динамических

программ смены яркости или цвета, установка

статической яркости.

Три типа сигнальных разъемов:

XLR, RJ45, винтовые клеммы.

164

DMX512

| ДЕКОДЕРЫ

021844

028449

DMX SR-2108A-M5-3

SMART-K55-DMX

ДЕКОДЕРЫ CV 12-48 В

|

Для светодиодных лент и модулей

|

В металлическом корпусе

Напряжение

Выходное

Каналы

Выходной

Ток нагрузки

Выходная

Габариты

Артикул

Модель

питания

напряжение

Особенности

управления

сигнал

на канал (А)

мощность (Вт)

(мм)

DC (В)

DC (В)

480 (12 В), 960 (24 В)

Кнопки для настройки

021844

DMX SR-2108A-M5-3

5

PWM (ШИМ) CV

8

12-36

12-36

164×73×38

1440 (36 В)

и индикатор на корпусе

Кнопки для настройки

028449

SMART-K55-DMX

5

PWM (ШИМ) CV

6

12-24

12-24

360 (12 В), 720 (24 В)

170×86×40

и индикатор на корпусе

DMX SR-2108A-M5-3

SMART-K55-DMX

Поддержка RDM.

Поддержка RDM.

Изменяемая адресация выходов.

Режим 1, 2, 3, 4, 5-канального декодера.

Изменяемая частота ШИМ 0.5-30 кГц.

Выбор частоты PWM (ШИМ): 250 и 500 Гц, 2 и 8 кГц.

Изменяемое разрешение ШИМ 8/16 бит.

25 автономных программ с возможностью регулировки

Установка гамма-кривой в диапазоне 0.1-9.9.

скорости и яркости.

Микродиммирование.

Прочный металлический корпус.

Три типа сигнальных разъемов:

Три типа сигнальных разъемов: винтовые клеммы,

XLR, RJ45, винтовые клеммы.

разъемы XLR3 и RJ45.

arlight.group

официальный дилер на территории России

165

DMX512

| ДЕКОДЕРЫ

033768

SMART-DMX-SUF

ДЕКОДЕРЫ CV 12-48 В

|

Для светодиодных лент и модулей

|

В металлическом корпусе

Ток

Напряжение

Выходное

Выходная

Каналы

Выходной

нагрузки

Артикул

Модель

питания

напряжение

мощность

Особенности

Габариты (мм)

управления

сигнал

на канал

DC (В)

DC (В)

(Вт)

(А)

720 (12 В)

Кнопки для настройки на корпусе. Цифровой

033768

SMART-DMX-SUF

12

PWM (ШИМ) CV

5

12-24

12-24

246×116×38.5

1440 (24 В)

дисплей. Два типа разъемов — XLR и RJ45

SMART-DMX-SUF

Поддержка RDM.

Изменяемая адресация выходов.

Доступен выбор режима работы декодера (DIM/MIX/RGB).

Изменяемая частота ШИМ 250/500/2000/8000 Гц.

Автономный динамический RGB-режим и режим 12-канального

диммера (устанавливается кнопками на корпусе).

Режим Master-контроллера DMX (10 встроенных динамических

программ RGB).

166

DMX512

| ДЕКОДЕРЫ

027126

028409

023826

023825

SMART-K23-DMX512-DIN

SMART-K36-DMX

SMART-K18-DMX

SMART-K17-DMX

ДЕКОДЕРЫ CV 12-48 В

|

Для светодиодных лент и модулей

|

Установка на DIN-рейку

Ток

Напряжение

Выходное

Каналы

Выходной

Выходная

Габариты

Артикул

Модель

нагрузки

питания

напряжение

Особенности

управления

сигнал

мощность (Вт)

(мм)

на канал (А)

DC (В)

DC (В)

SMART-K23-DMX512-

216 (12 В)

Кнопки для настройки и индикатор

027126

3

PWM (ШИМ) CV

6

12-24

12-24

110×67×48

DIN

432 (24 В)

на корпусе. Возможен монтаж на поверхность

240 (12 В)

Кнопки для настройки и индикатор

028409

SMART-K36-DMX

4

PWM (ШИМ) CV

5

12-24

12-24

110×67×48

480 (24 В)

на корпусе. Возможен монтаж на поверхность

720 (12 В), 1440 (24 В),

Кнопки и индикатор

023826

SMART-K18-DMX

12

PWM (ШИМ) CV

5

12-36

12-36

160×88×60

2160 (36 B)

для настройки на корпусе

864 (12 В)

Кнопки и индикатор

023825

SMART-K17-DMX

24

PWM (ШИМ) CV

3

12-24

12-24

160×88×60

1720 (24 В)

для настройки на корпусе

SMART-K23-DMX512-DIN

| SMART-K36-DMX

SMART-K18-DMX

| SMART-K17-DMX

Поддержка RDM.

Изменяемая адресация выходов 1/3/6/12 каналов у модели

Изменяемая адресация выходов DIM/MIX/RGB/RGBW у модели

SMART-K18-DMX и 1/3/6/24 каналов у модели SMART-K17-DMX.

SMART-K36-DMX.

Переключаемая частота ШИМ 500 Гц/2 кГц.

Переключаемая частота ШИМ 500 Гц/2 кГц.

Переключаемая характеристика диммирования.

Переключаемая характеристика диммирования.

Автономный режим работы: 4 динамические программы смены

Автономный режим работы: 30 динамических программ смены

яркости или цвета, установка статической яркости.

яркости или цвета, установка статической яркости.

168

содержание      ..     2      3      4      5     ..
