ROYAL THERMO. ТЕХНИЧЕСКИЙ КАТАЛОГ (2022 год) - часть 2

PIANOFORTE

Эксклюзивный биметаллический

дизайн-радиатор для любых

систем отопления

Рекордная теплоотдача

Выдающаяся теплоотдача в 189 Вт — 500, 115 Вт —
300 и 107 Вт — 200 на секцию среди дизайнер-
ских радиаторов сочетается с эксклюзивным
и полностью завершенным элементом интерьера.

Цветовые возможности COLORPLUS

Нанесение экологически чистых нано-красок
AkzoNobel (Нидерланды) и FreiLacke (Германия)
в семь этапов гарантирует стойкость к механиче-
ским повреждениям и обеспечивает долговеч-
ность покрытия радиатора в помещениях с повы-
шенной влажностью.

PIANOFORTE TOWER

Эксклюзивный биметаллический дизайн-

радиатор для любых систем отопления

Конструкция башня

Функциональная конструкция в виде башни
из 18 или 22 секций позволяет получить высокую
теплоотдачу 1610 Вт и 1968 Вт в ширине 500 мм,
966 Вт и 1181 Вт — 300 мм, 644 Вт и 788 Вт — 200 мм
соответственно, для установки в помещениях
с потолками более 3-х метров и рядом со струк-
турным остеклением.

Цветовые возможности COLORPLUS

VITTORIA

Биметаллический радиатор

для любых систем отопления

Высокая теплоотдача на секцию

Теплоотдача в 118 Вт на секцию позволяет
использовать радиаторы VITTORIA в жилых
и общественных, в том числе многоэтажных
высотных зданиях.

Сверхстойкая 7-этапная NANO-покраска
TECHNOFIRMA

VITTORIA SUPER

Биметаллический радиатор

для любых систем отопления

Глубина секции 90 мм

За счет увеличенной глубины секции и боковых
ребер достигается высокая теплоотдача в 175 Вт
на секцию, что способствует ускоренному про-
греву помещения.

Сверхстойкая 7-этапная NANO-покраска
TECHNOFIRMA

VITTORIA VD

Биметаллический радиатор

с нижним подключением

для любых систем отопления

Гидравлические параметры радиатора

Радиатор с нижнем подключением сохраняет идентичные
гидравлические параметры радиатора с боковым подклю-
чением.

Идеальный вариант для многоквартирных домов

Нижнее подключение радиаторов идеально для луче-
вой схемы подключения потребителей в многоквартир-
ных домах, оборудованных индивидуальными счетчиками
учета, установленными в общем коллекторе в коридоре.

Вентильная вставка
Danfoss

VITTORIA SUPER VD

Биметаллический радиатор

с нижним подключением

для любых систем отопления

Глубина секции 90 мм

За счет увеличенной глубины секции и боковых ребер
достигается высокая теплоотдача в 177 Вт на секцию,
что способствует ускоренному прогреву помещения.

Идеальный вариант для многоквартирных домов

Нижнее подключение радиаторов идеально для луче-
вой схемы подключения потребителей в многоквар-
тирных домах, оборудованных индивидуальными
счетчиками учета тепла, установленными в общем кол-
лекторе в коридоре.

Вентильная вставка
Danfoss

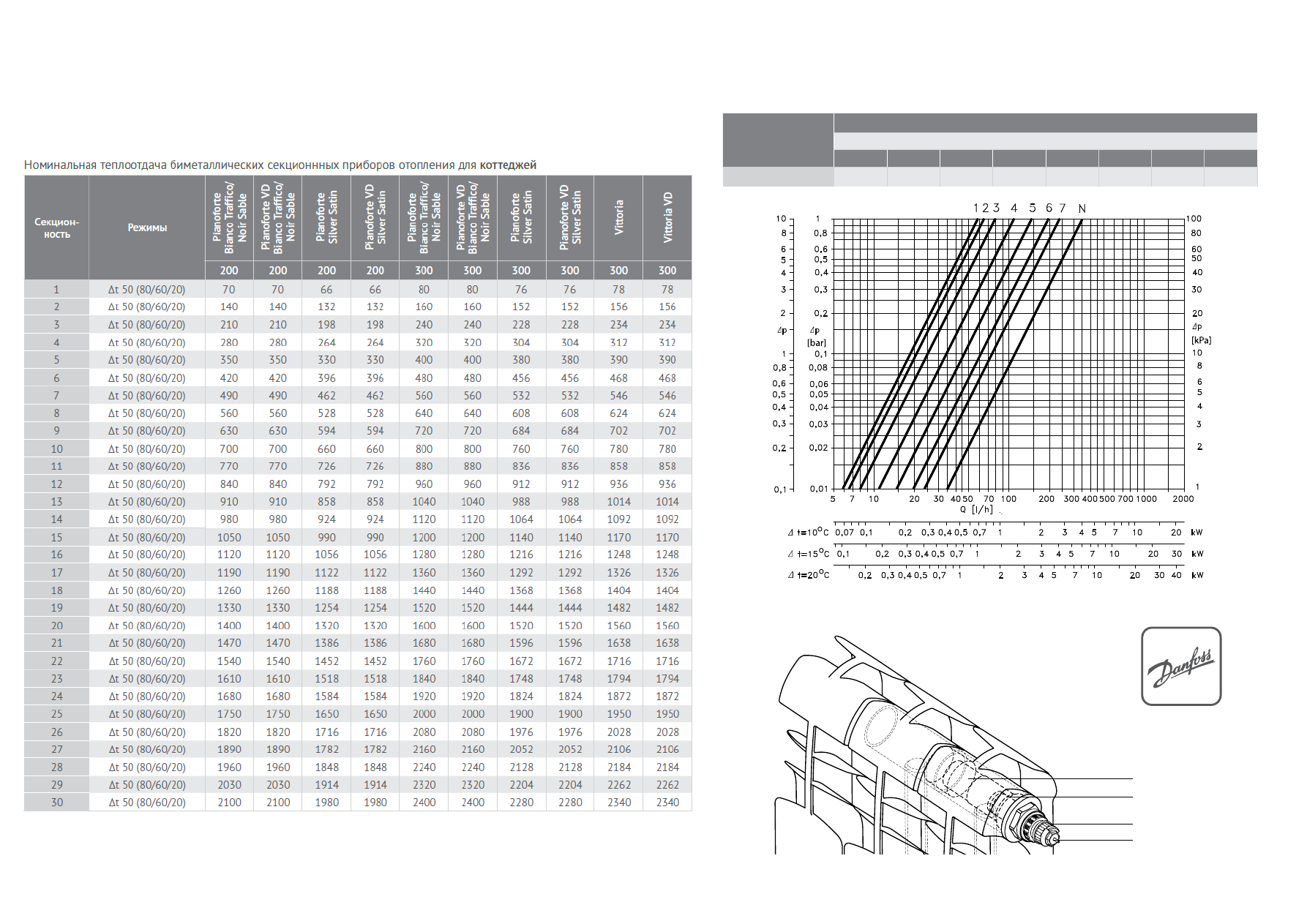

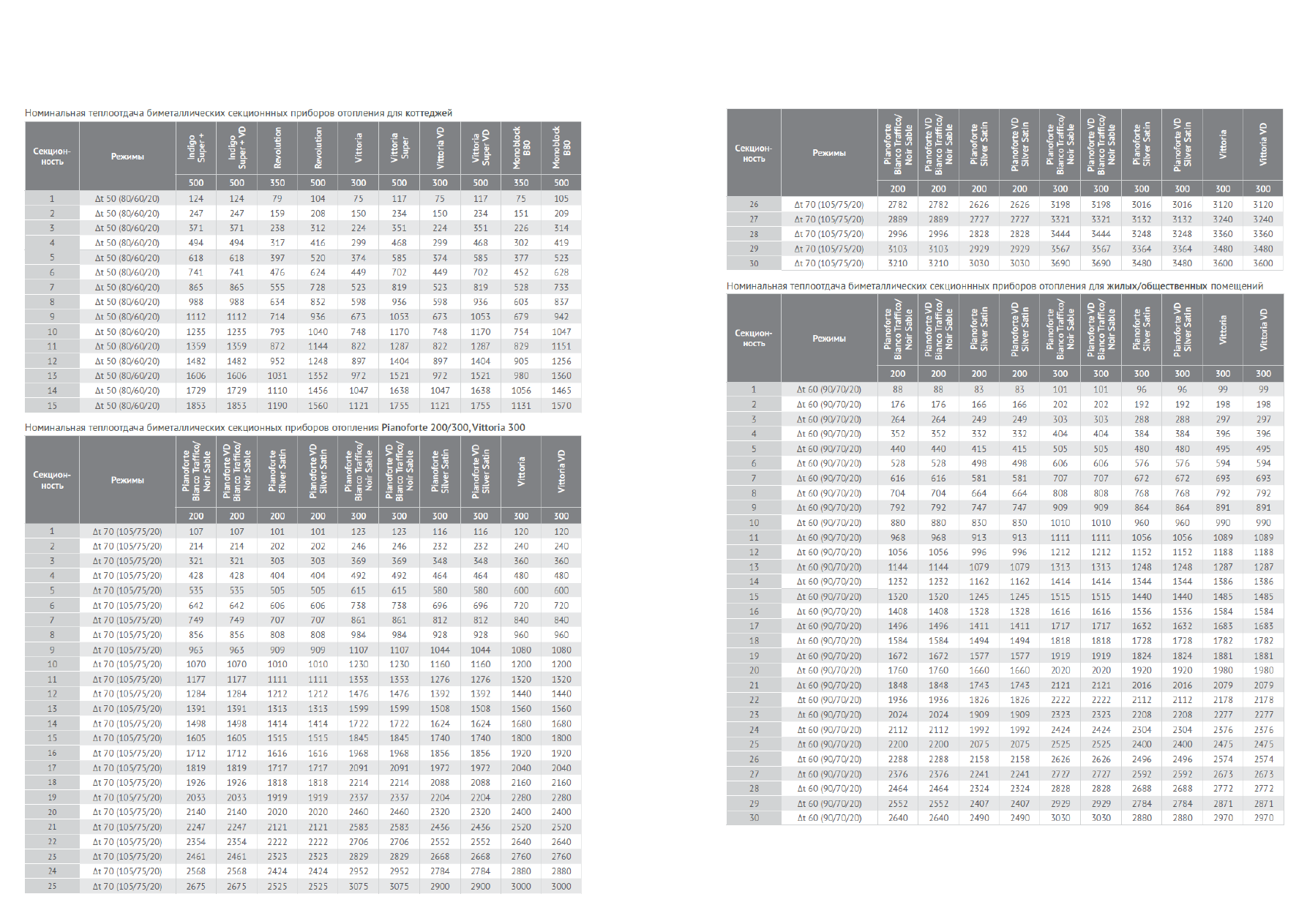

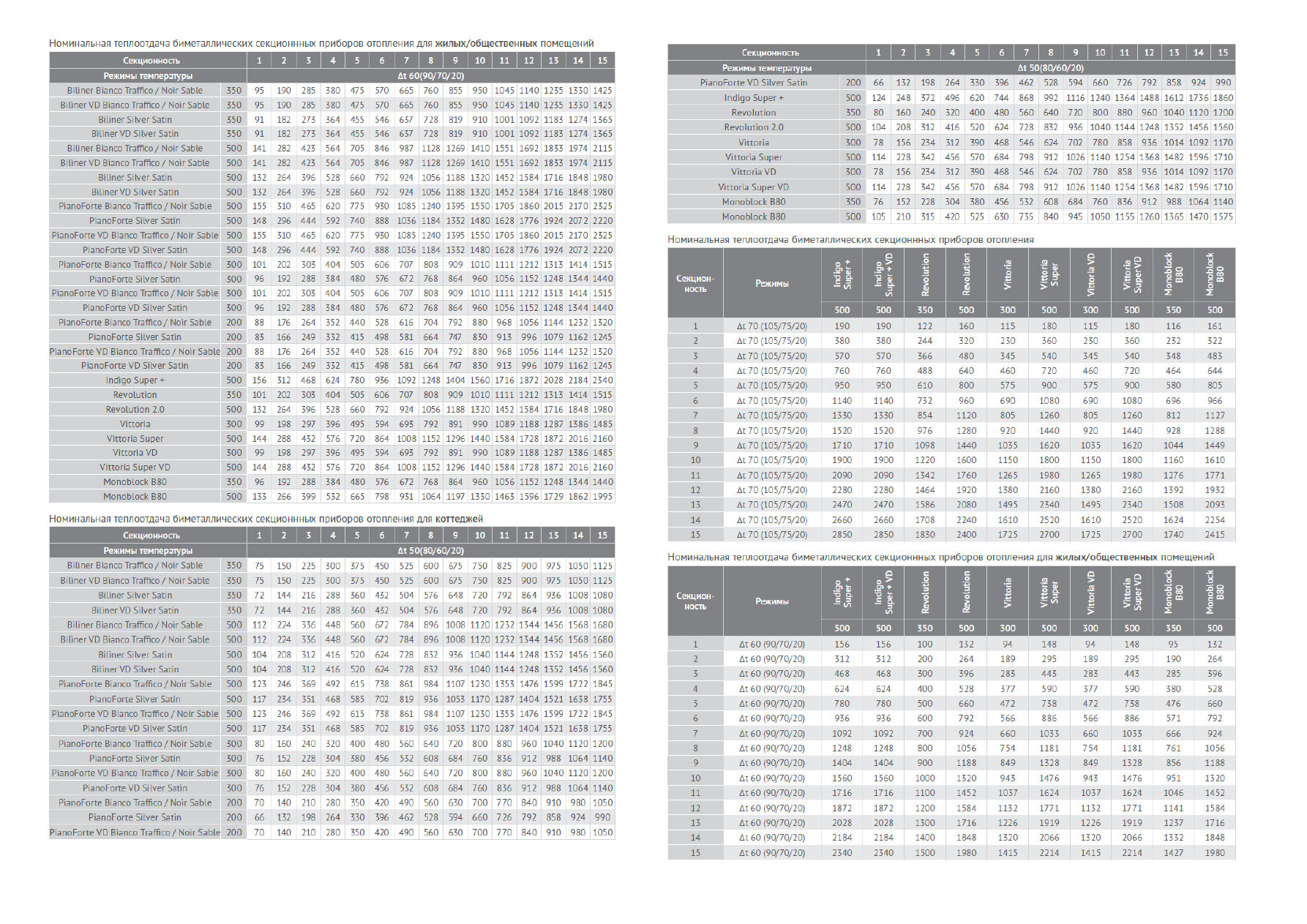

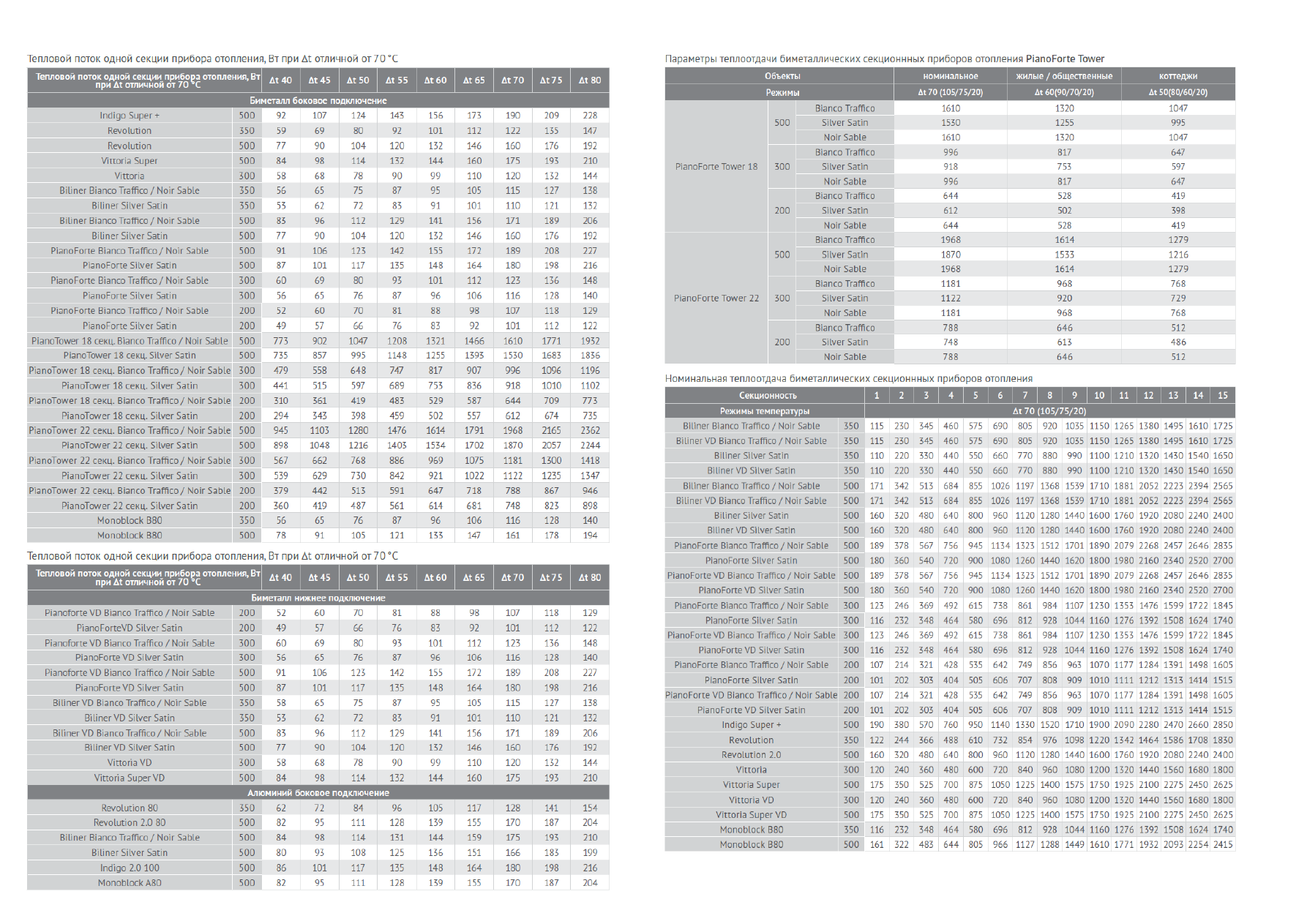

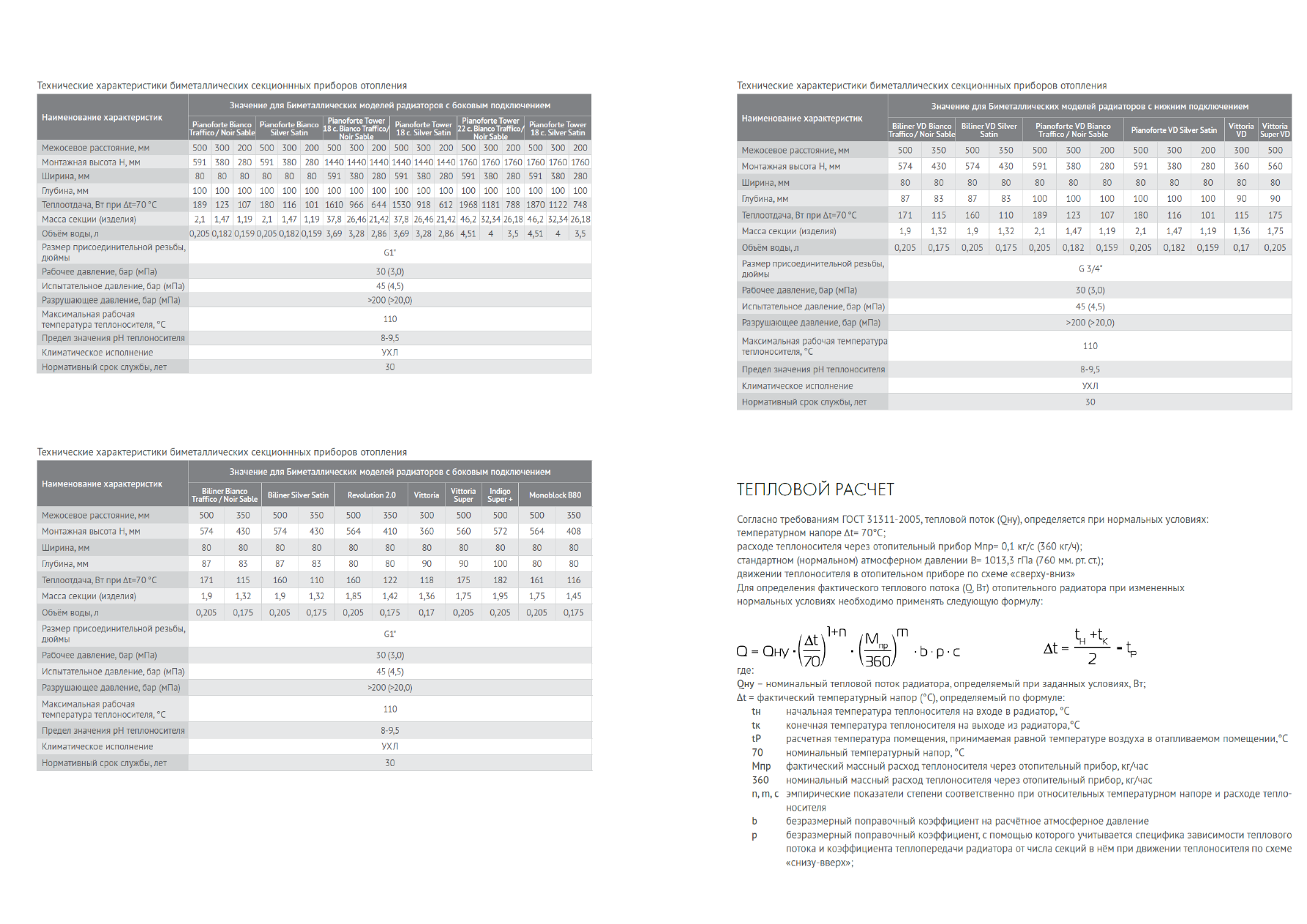

Номинальная теплоотдача биметаллических секционнных приборов отопления для

коттеджей

Гидравлическая характеристика приборов отопления с нижним подключением,

оснащенного термостатическим клапаном DANFOSS RA-U013G1383:

Предварительная

настройка

Значение характеристик для моделей радиаторов

С термоэлементом

Kv m

/ч

0,04

0,05

0,07

0,09

0,13

0,18

0,24

0,34

Диаграмма для определения предварительной настройки клапана RA-U 013G1383

с установленным термоэлементом серии RA 2000 при Хр=2˚С

Используются два вида

вставок Danfoss, в зави-

симости от мощности

радиатора:

• серии RAN 013G1382

(свыше 2000 Вт);

• серии RAU 013G1383

(до 2000 Вт).

Ниппель
Направляющая

потока

Вентильная

вставка

Настроечная

метка

НАБОР НАПОЛЬНЫХ РЕГУЛИРУЕМЫХ

КРОНШТЕЙНОВ

Позволяют закрепить радиатор за нижний коллектор и обеспечить прочное
и надежное крепление к полу. Рекомендованы к применению в тех случаях, когда
настенный монтаж невозможен, у панорамных окон или легких перегородок.

Артикул

Наименование

RT05

Напольный регулируемый кронштейн (белый)

RT05B

Напольный регулируемый кронштейн (черный)

RT05S

Напольный регулируемый кронштейн (серый)

КОМПЛЕКТ НАСТЕННЫХ РЕГУЛИРУЕМЫХ

КРОНШТЕЙНОВ

Для крепления на стену алюминиевых и биметаллических радиаторов Royal Thermo.

Гарантируют 100% быстрый и удобный монтаж:
Возможность регулировки по высоте ± 30 мм.
Возможность изменить расстояние от стены.
Поставляется в блистере

Артикул

Наименование

RT04

Комплект настенных регулируемых кронштейнов

КОМПЛЕКТ АНКЕРНЫХ КРОНШТЕЙНОВ

С ДЮБЕЛЯМИ

Для крепления на стену алюминиевых и биметаллических радиаторов Royal Thermo.

Артикул

Наименование

RT06

Комплект кронштейнов анкерных с дюбелями 7,2×170 мм (белый)

RT06-01

Комплект кронштейнов анкерных с дюбелями 7,2x170 мм (черный)

RT06-02

Комплект кронштейнов анкерных с дюбелями 7,2х170 мм (серебряный)

RT11

Комплект кронштейнов угловых (белый)

ПРИСОЕДИНИТЕЛЬНЫЕ НАБОРЫ

Для монтажа и подключения секционных радиаторов Royal Thermo
к системе отопления.

Артикул

Наименование

RTO 2.1

Присоединительный набор 1/2" (белый)

RTO 2.1-1

Присоединительный набор 1/2" (черный)

RTO 2.1-2

Набор присоединительный 1/2” (серебряный)

RTO 3.1

Присоединительный набор 3/4» (белый)

RTO 3.1-1

Присоединительный набор 3/4” (черный)

RTO 3.1-2

Присоединительный набор 3/4” (серебряный)

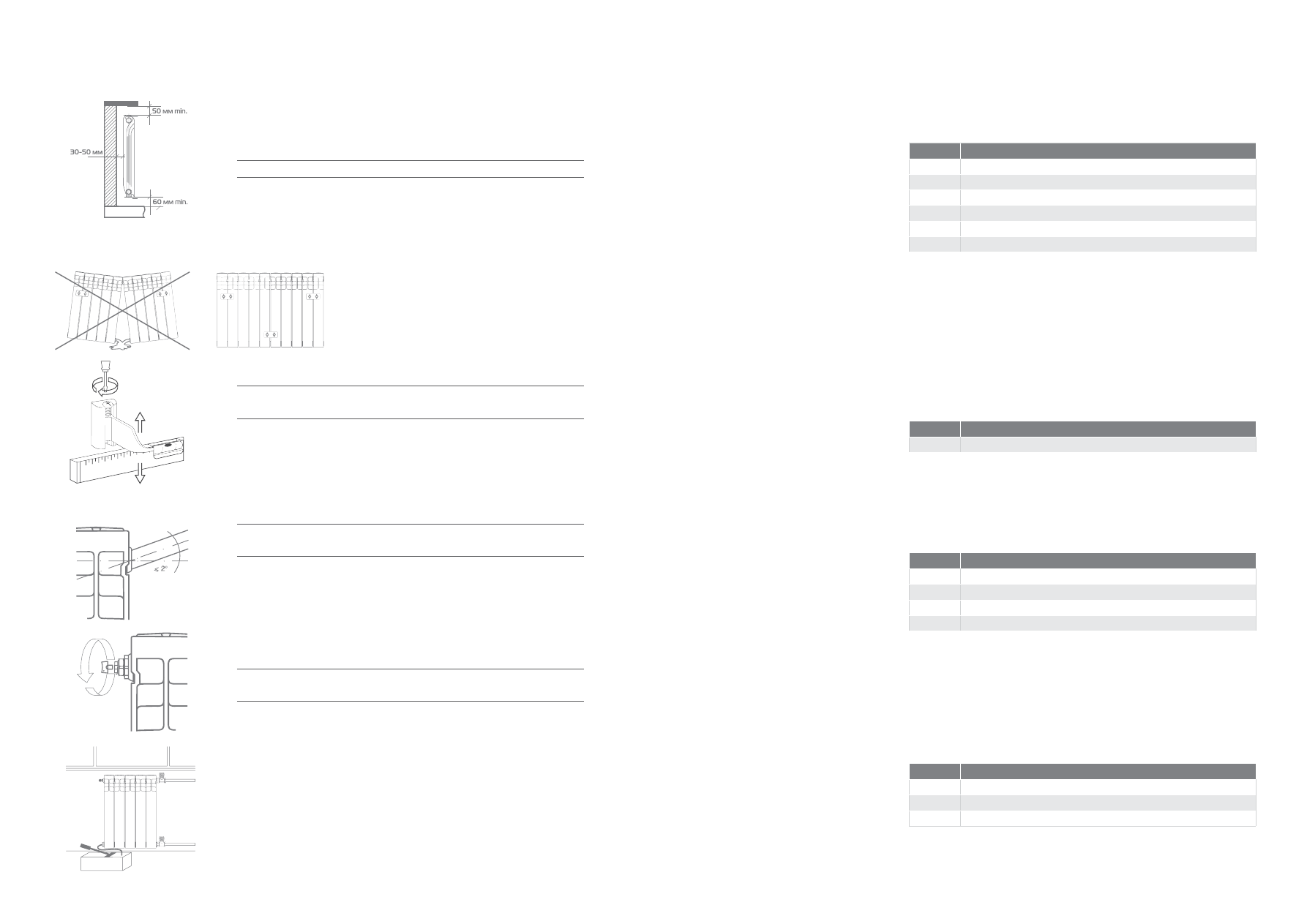

МОНТАЖ ПРИБОРОВ ОТОПЛЕНИЯ

1. Для эффективной работы радиатора необходимо

соблюдать монтажные расстояния, указанные на рис. 1.

Производитель не несет ответственности в случае невыполнения инструкции по монтажу.

2. Демонтаж заменяемого прибора отопления

Перед демонтажем старого радиатора во избежание подтопления помещения
убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).

Для того, чтобы идеально ровно смонтировать радиатор на стену, используйте оригинальные регулиру-
емые кронштейны Royal Thermo (рис. 3).

3. Монтаж радиатора на стену (рис. 2)

Для радиаторов до 10 секций используйте 2 кронштейна.
Для радиаторов 11 и более секций используйте
3 кронштейна (2 сверху и 1 снизу).

Для возможности демонтажа радиатора на подающий и обратный трубопровод
устанавливайте запорную или запорно-регулирующую арматуру.

Для удаления воздуха из радиатора в верхний коллектор обязательна установка
крана Маевского* или автоматического воздухоотводчика. Для удаления воздуха
через кран Маевского необходимо периодически (несколько раз в год) вручную
стравливать его с помощью специального ключа* (рис. 5).

Рекомендуем использовать монтажные наборы Royal Thermo, при необходимости воспользуйтесь мон-
тажным ключом.

Гидростатическое испытание водяных систем и приборов отопления должно про-
изводиться под давлением, равным 1,5 рабочего давления (прим. рис.6). По факту
проведения испытаний составляется акт ввода системы и приборов отопления в
эксплуатацию в установленной форме.

4. Подключение радиатора к системе отопления, его

эксплуатация и обслуживание

Радиатор подключается к трубопроводам с помощью специальных гаек-переход-
ников (либо ½ дюйма, либо ¾ дюйма).

Во избежание аварии допустимо отклонение оси коллектора радиатора от подводящих труб
не более 2° (рис. 4).

рис. 1

рис.3

рис. 2

рис.5

рис.6

рис.4

5. Испытание внутренних санитарно-технических систем

По завершению монтажных работ должны быть выполнены испытания систем
отопления в соответствии с требованиями СП 73.13330.2012 (актуализированная
редакция СНиП 3.05.01-85).
