Товарковский завод высоковольтной арматуры. Номенклатурный каталог (2012 год) - часть 1
СОДЕРЖАНИЕ
1.
Введение
6
2.
Арматура сцепная
Серьги типа СР, СРС-7-16
8
Серьги СРС-7-16А
9
Узел крепления КГП-9/12-3
10

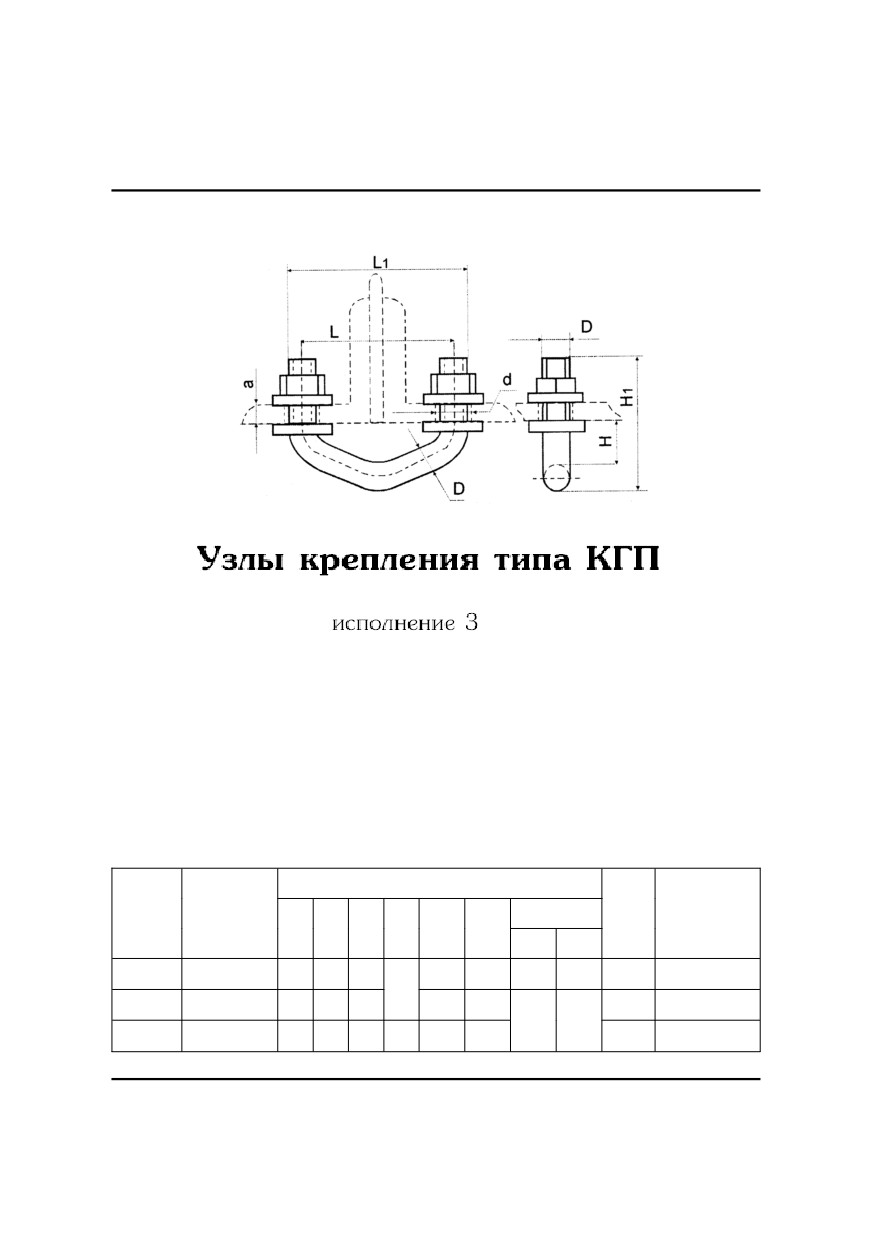

Узлы крепления типа КГП (исполнение 3)
11
Узлы крепления типа КГП
12

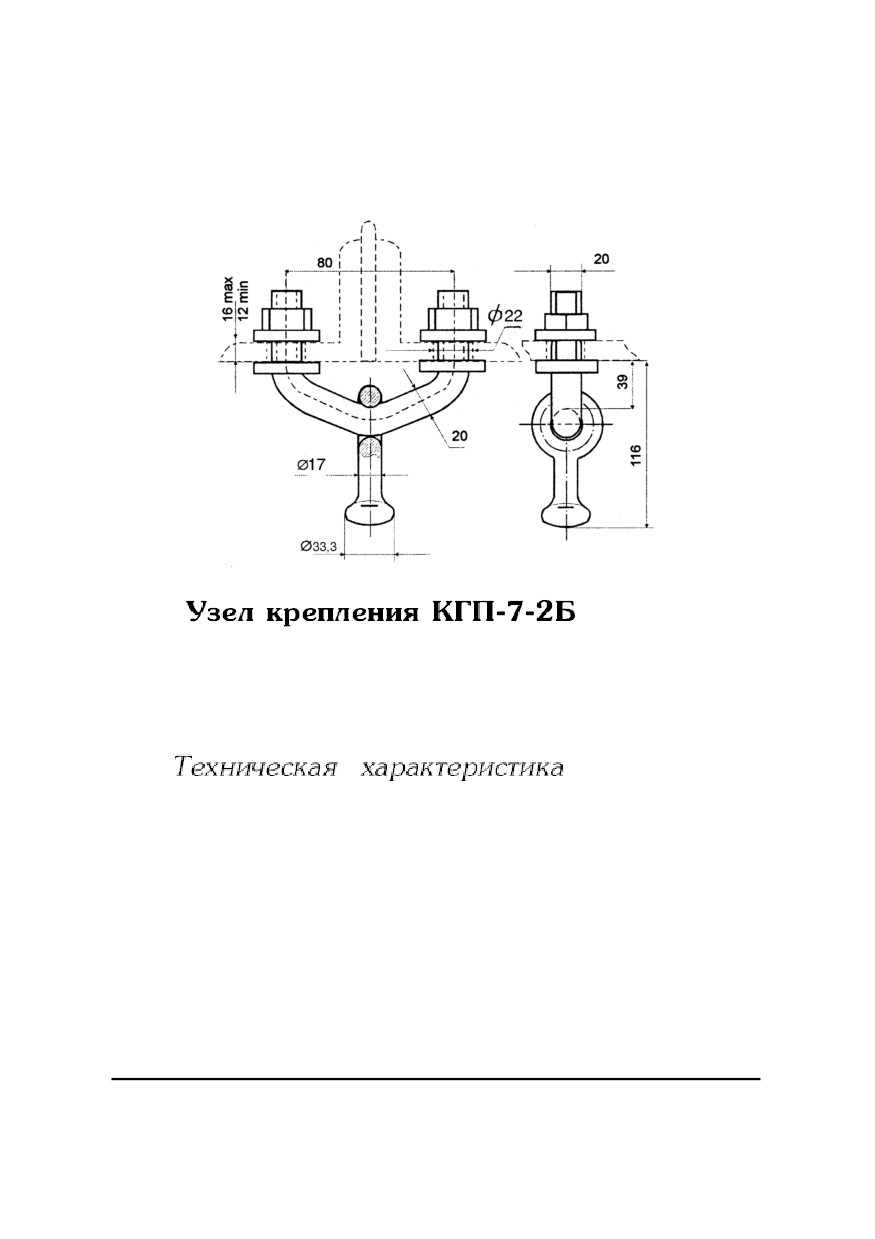

Узел крепления КГП-7-2Б
14

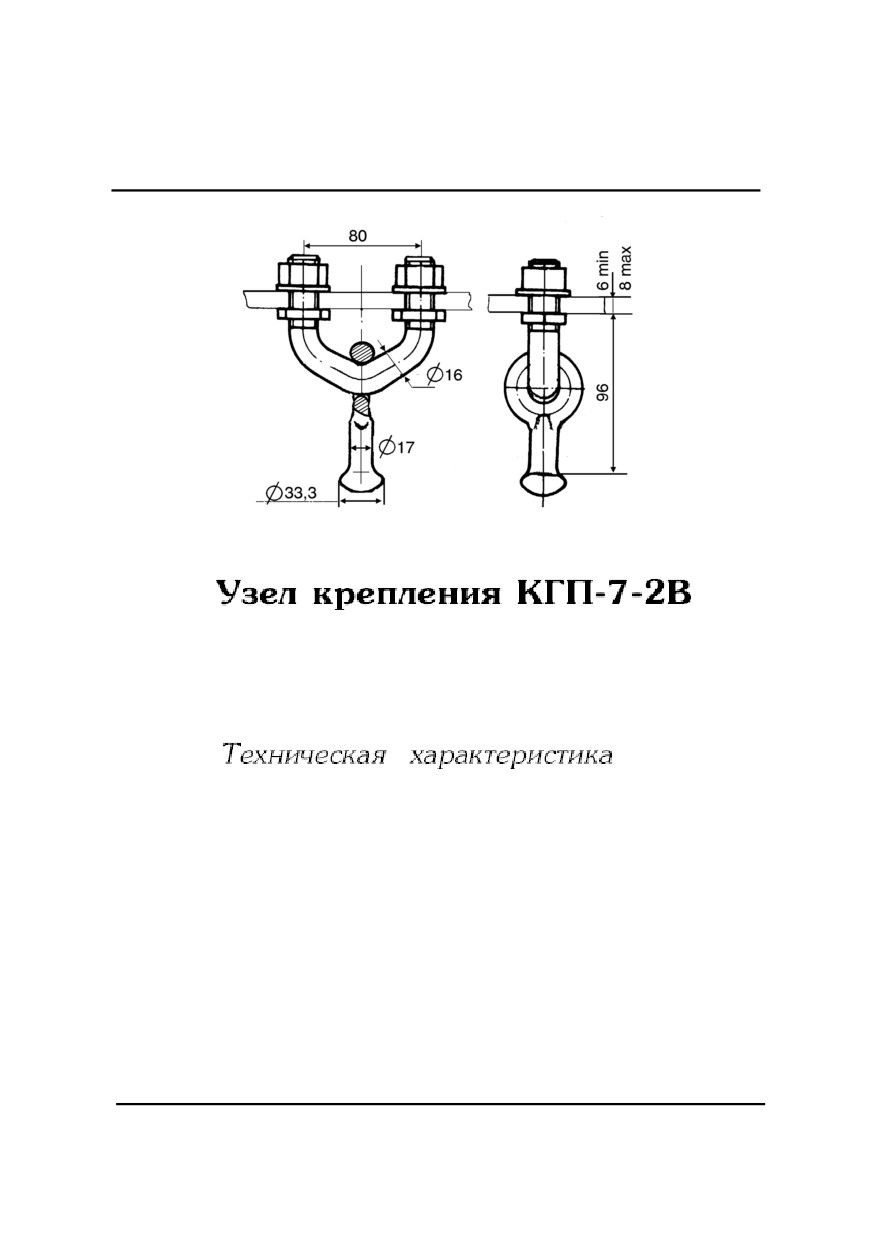

Узел крепления КГП-7-2В
15

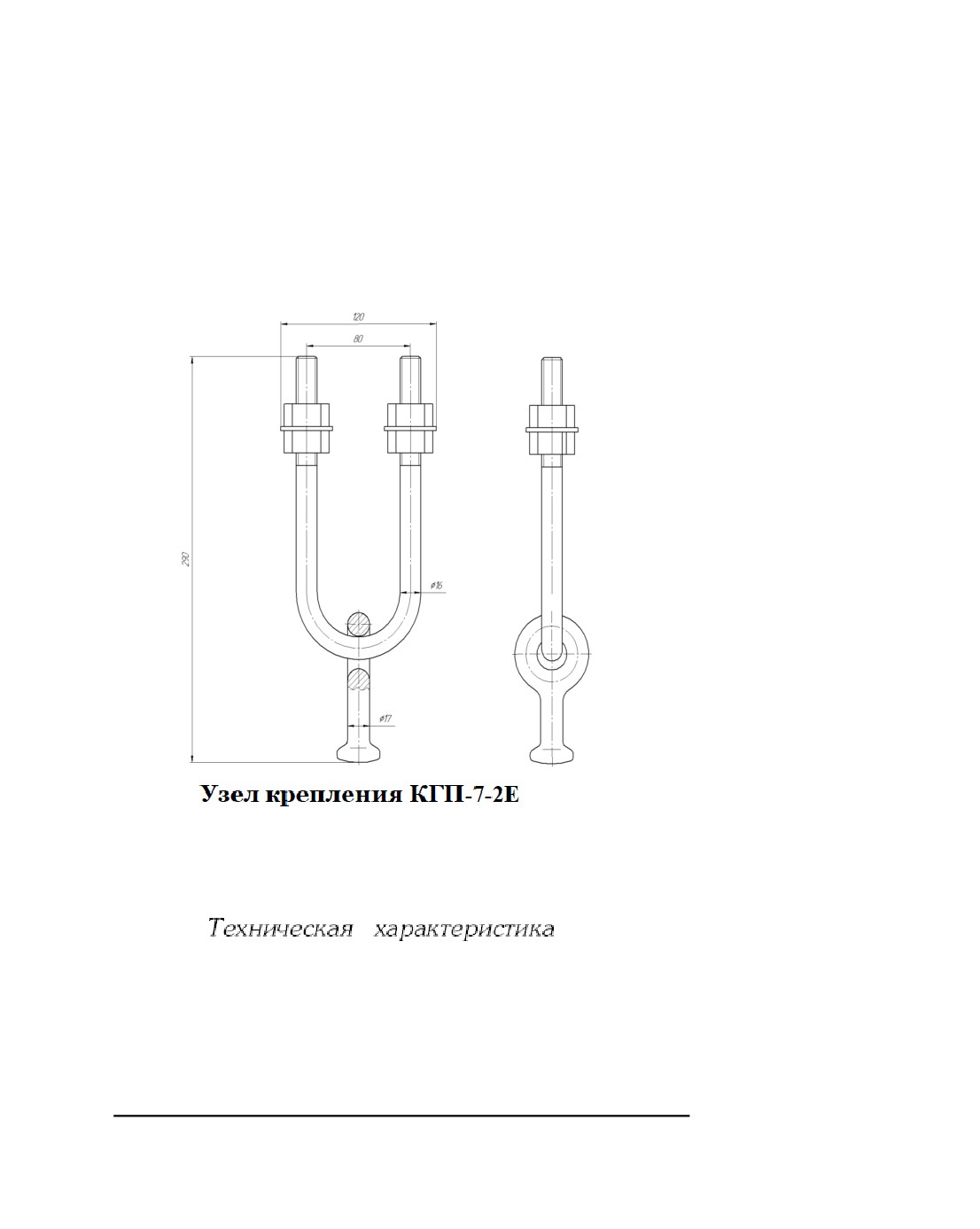

Узел крепления КГП-7-2Е
16

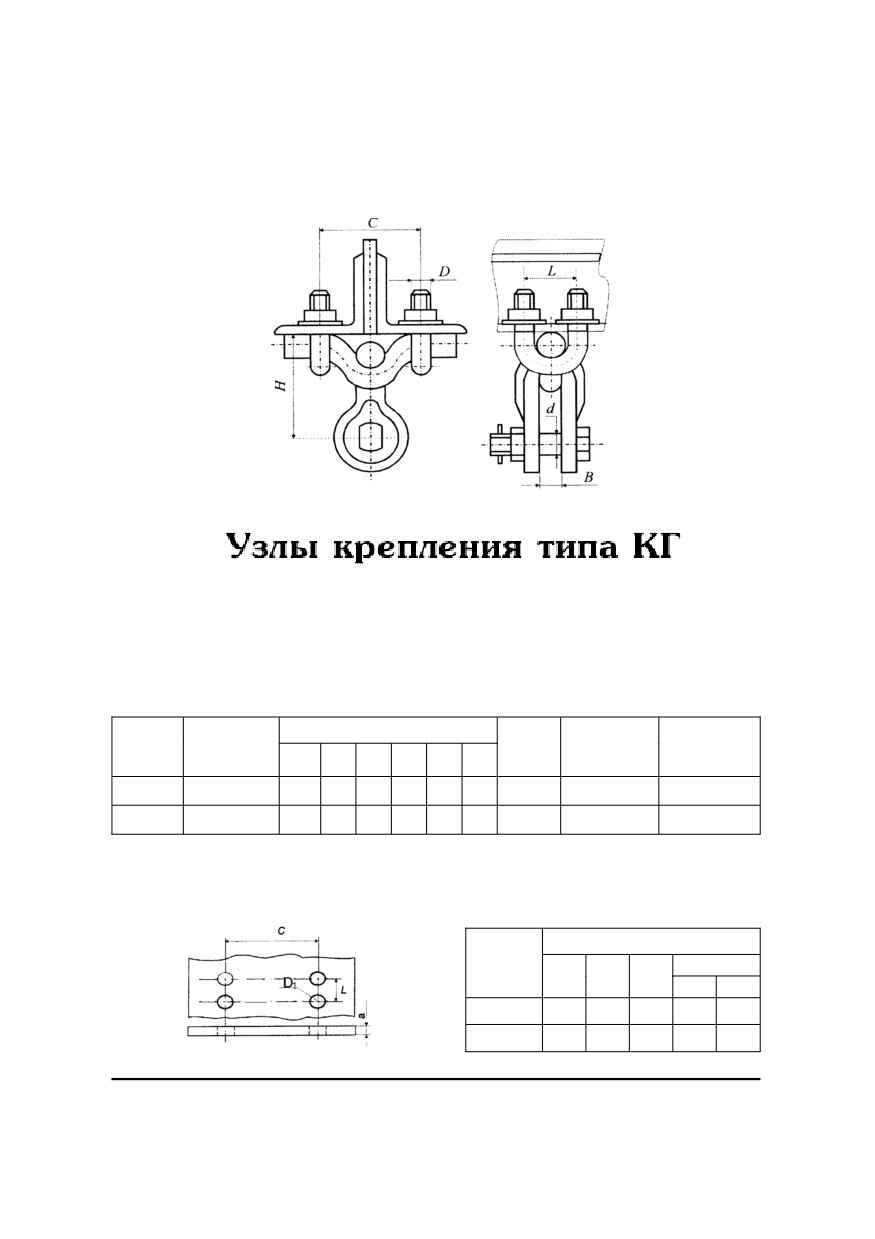

Узлы крепления типа КГ
17

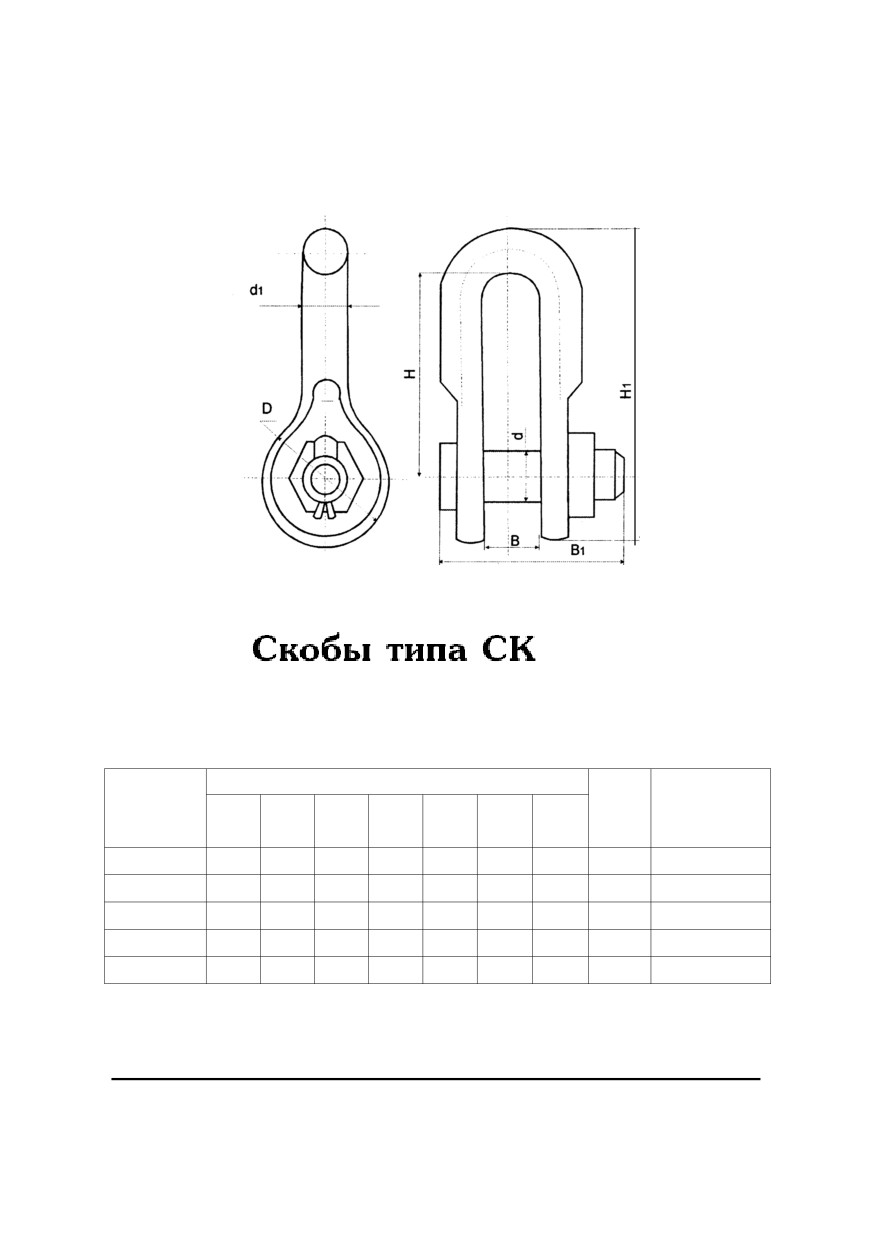

Скобы типа СК
18

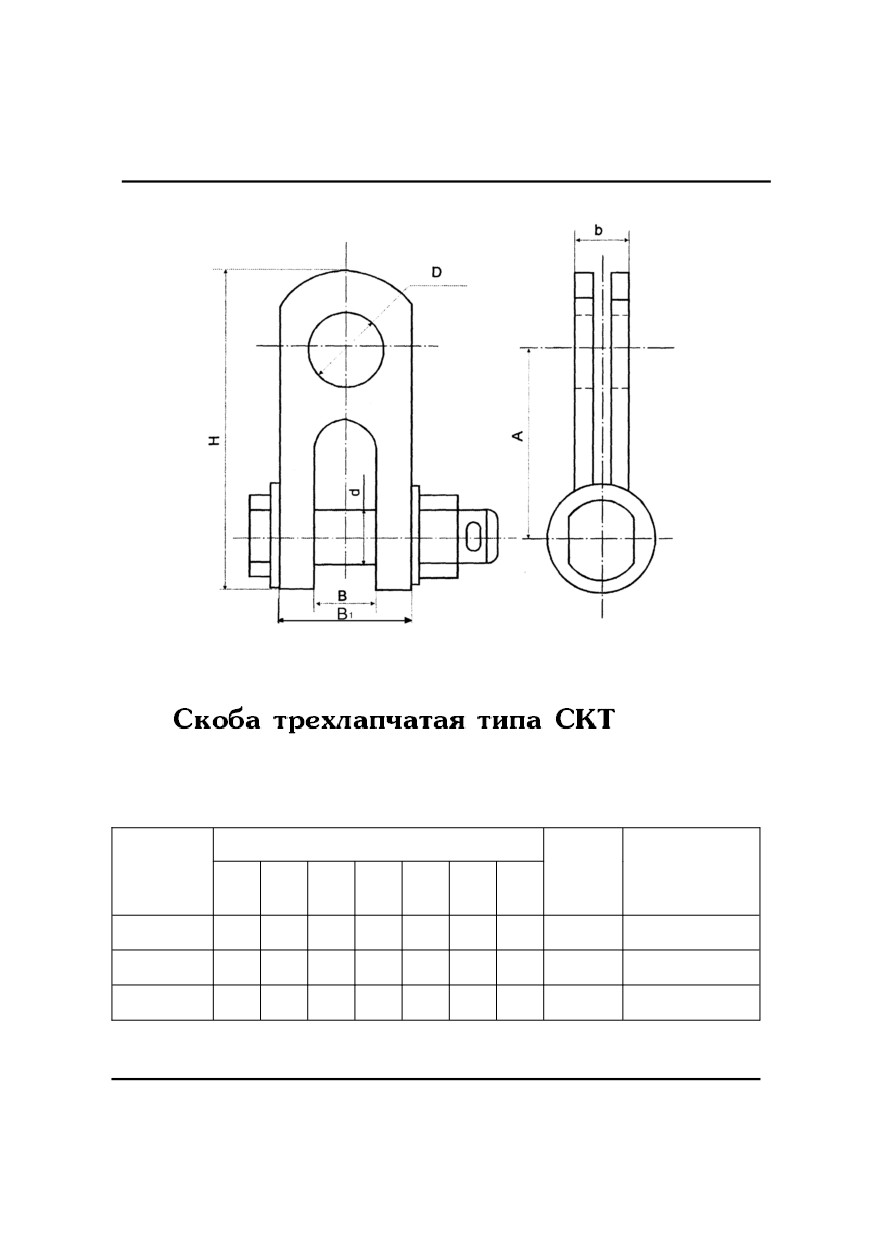

Скоба трехлапчатая типа СКТ
19

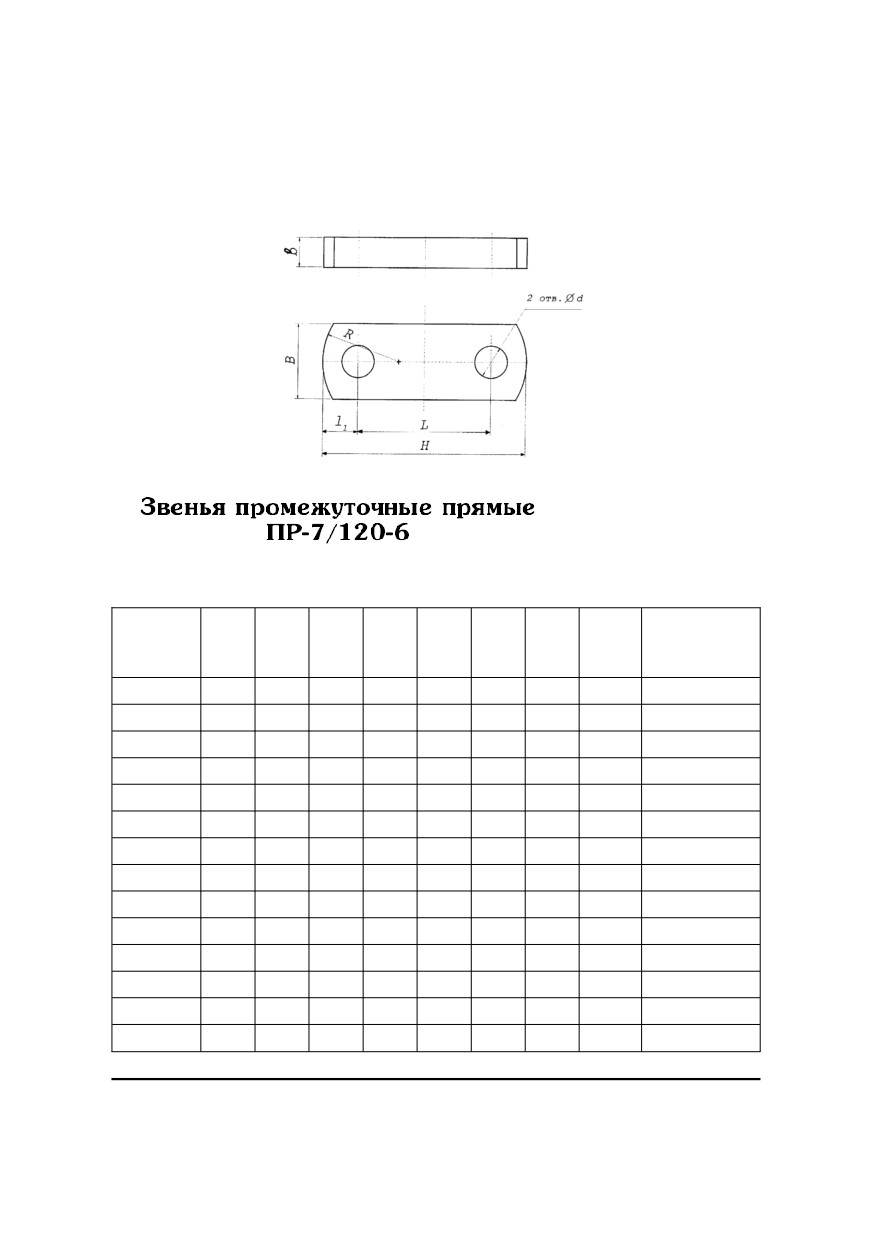

Звенья промежуточные прямые ПР-7/120-6
20

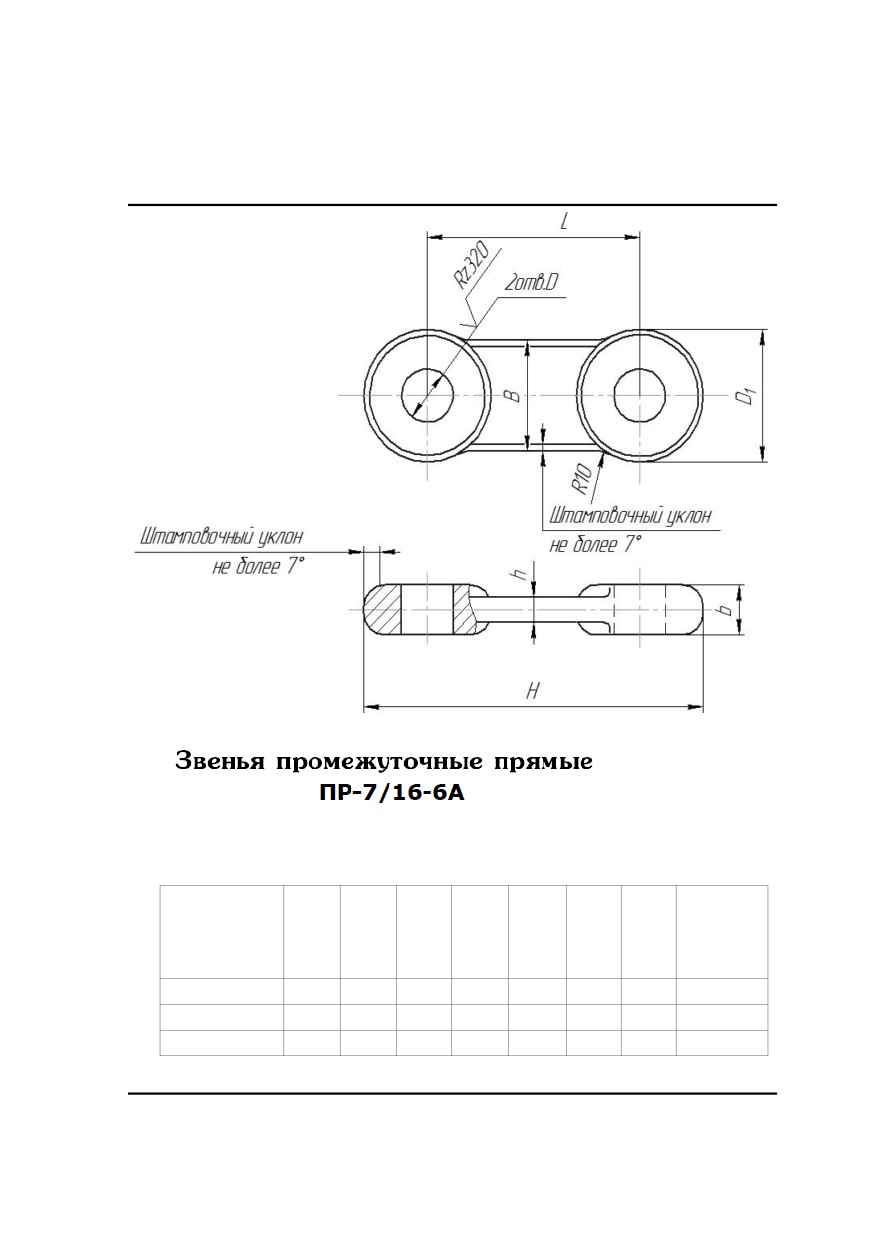

Звенья промежуточные прямые ПР-7/16-6А
21

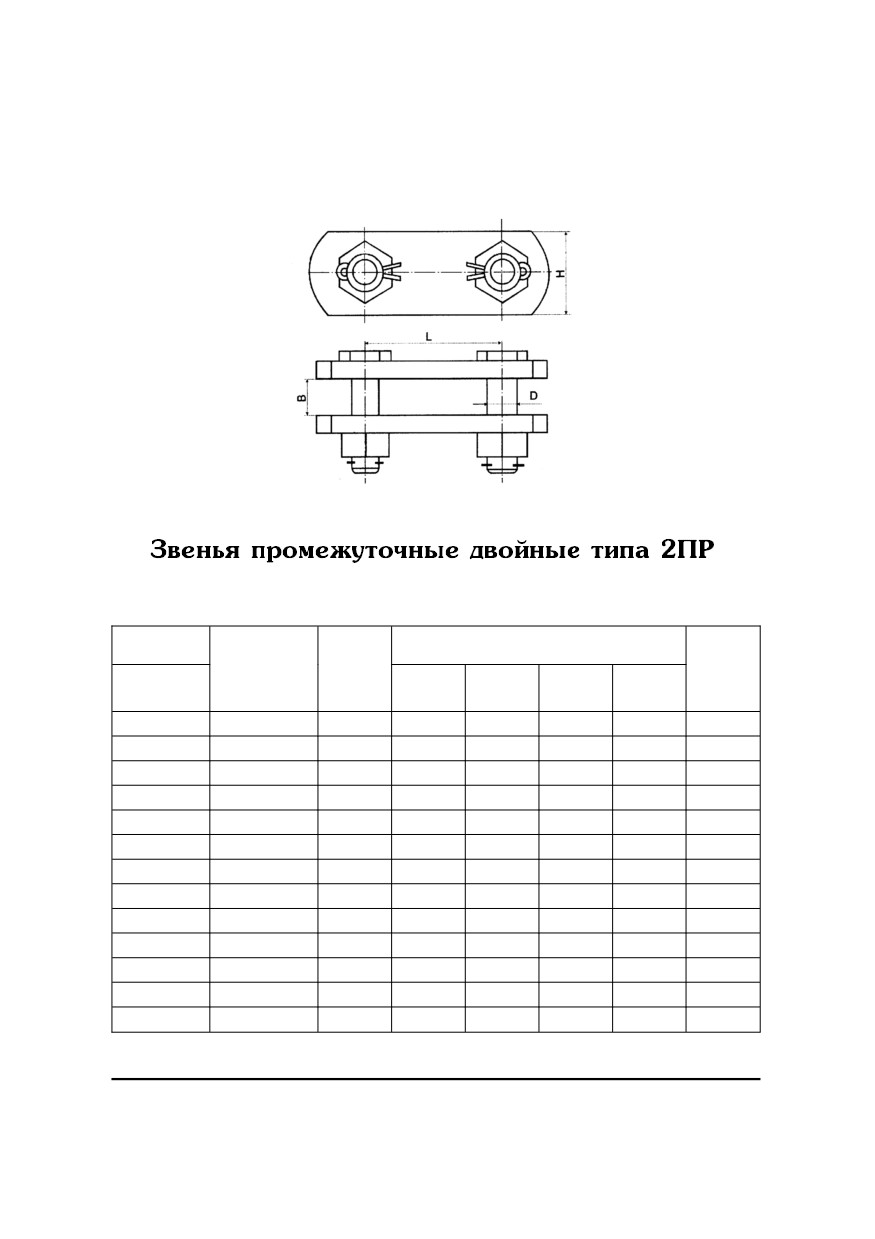

Звенья промежуточные двойные типа 2ПР
22

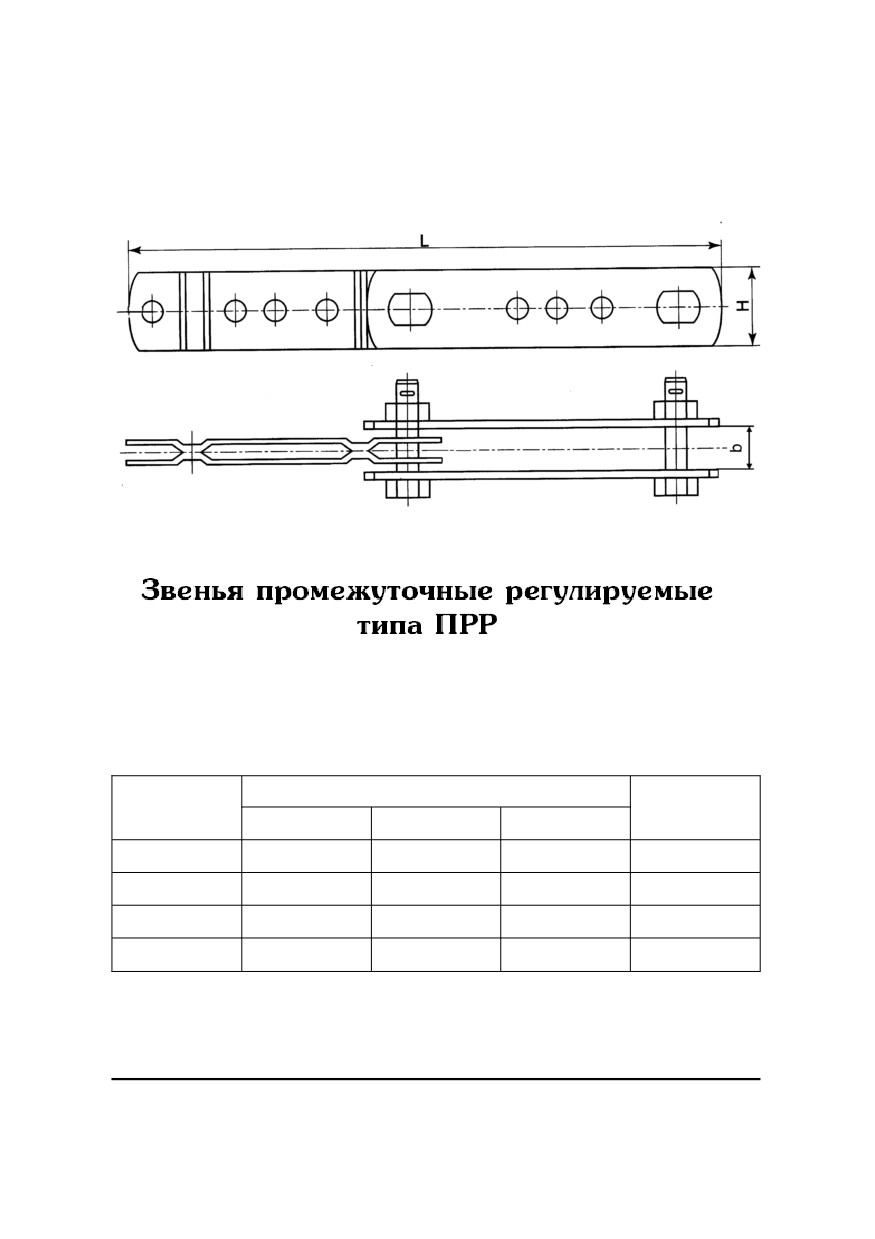

Звенья промежуточные регулируемые типа ПРР
23

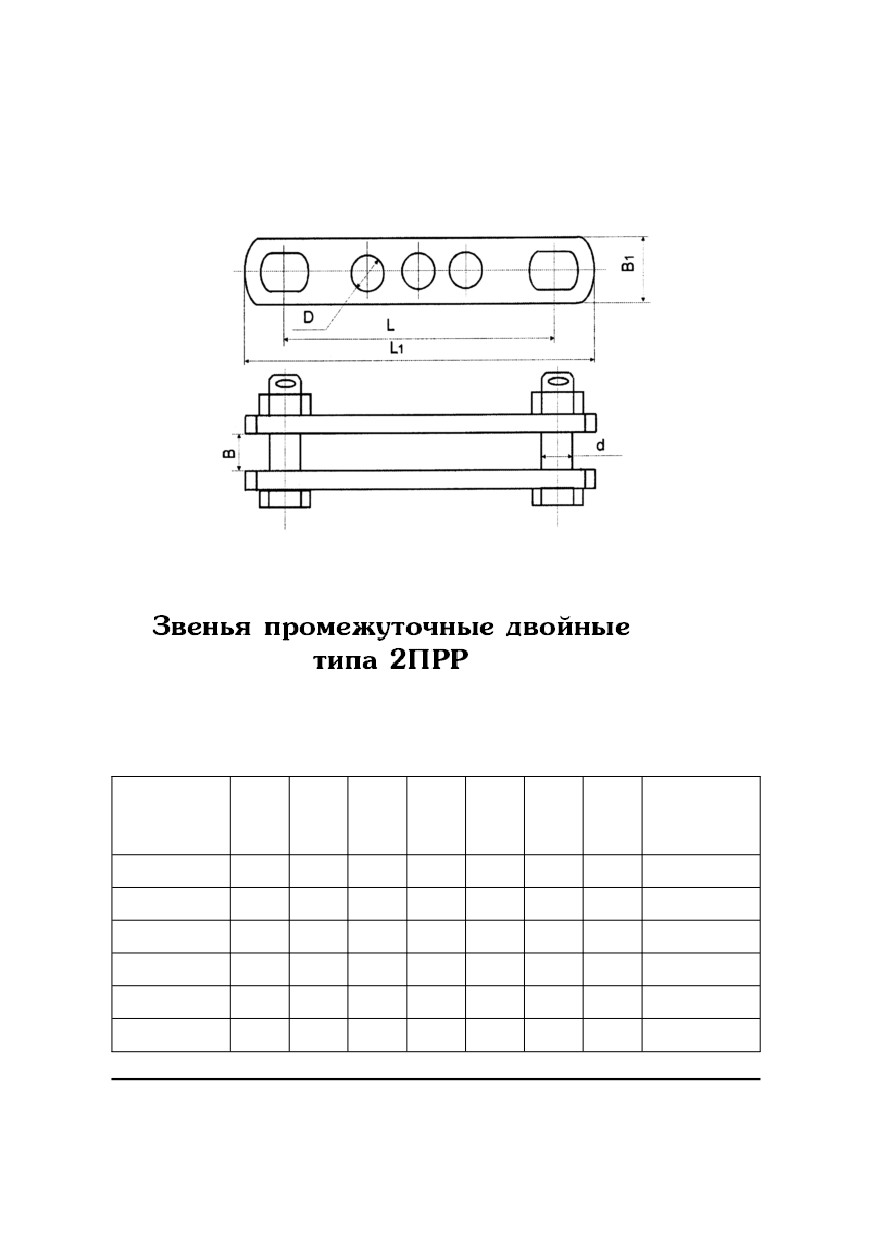

Звенья промежуточные двойные типа 2ПРР
24

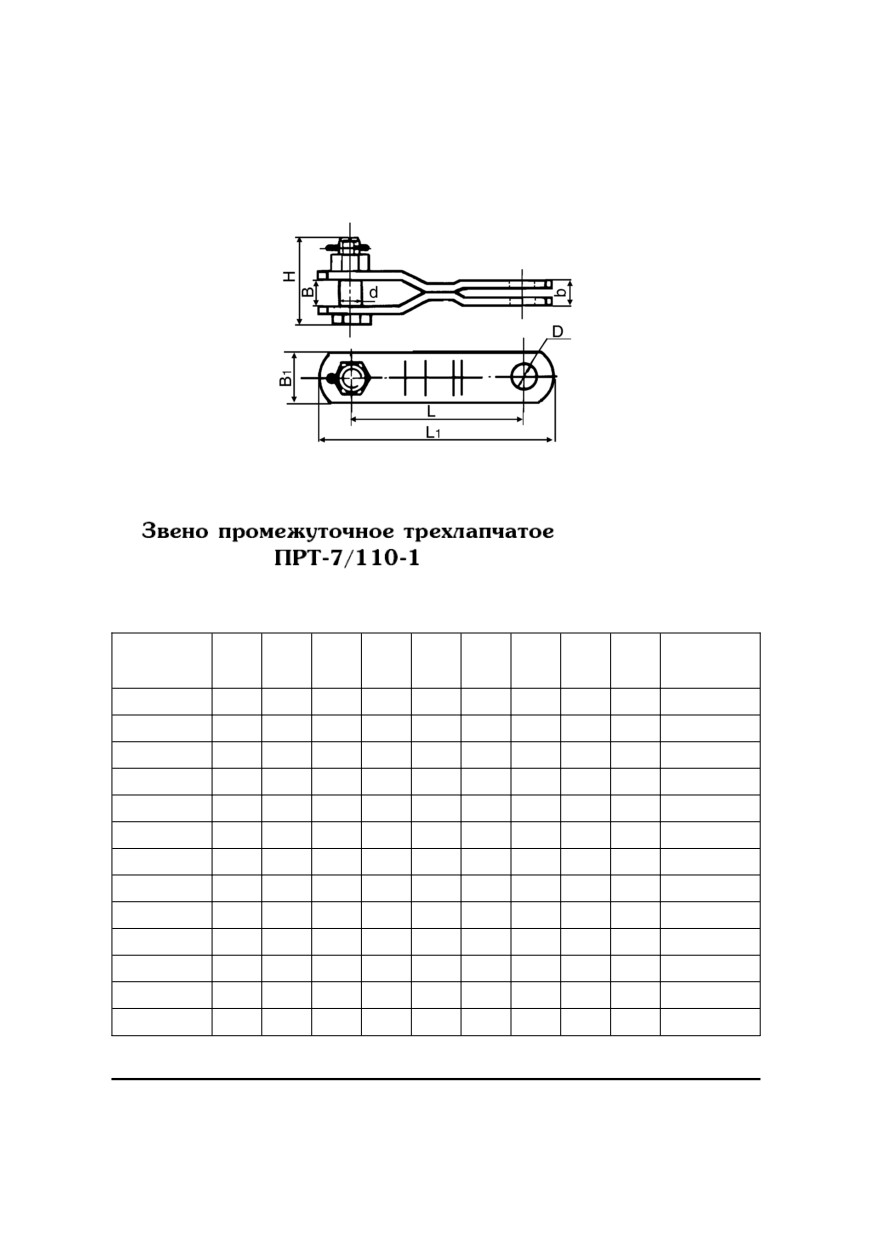

Звенья промежуточные трехлапчатые ПРТ-7/110-1
25

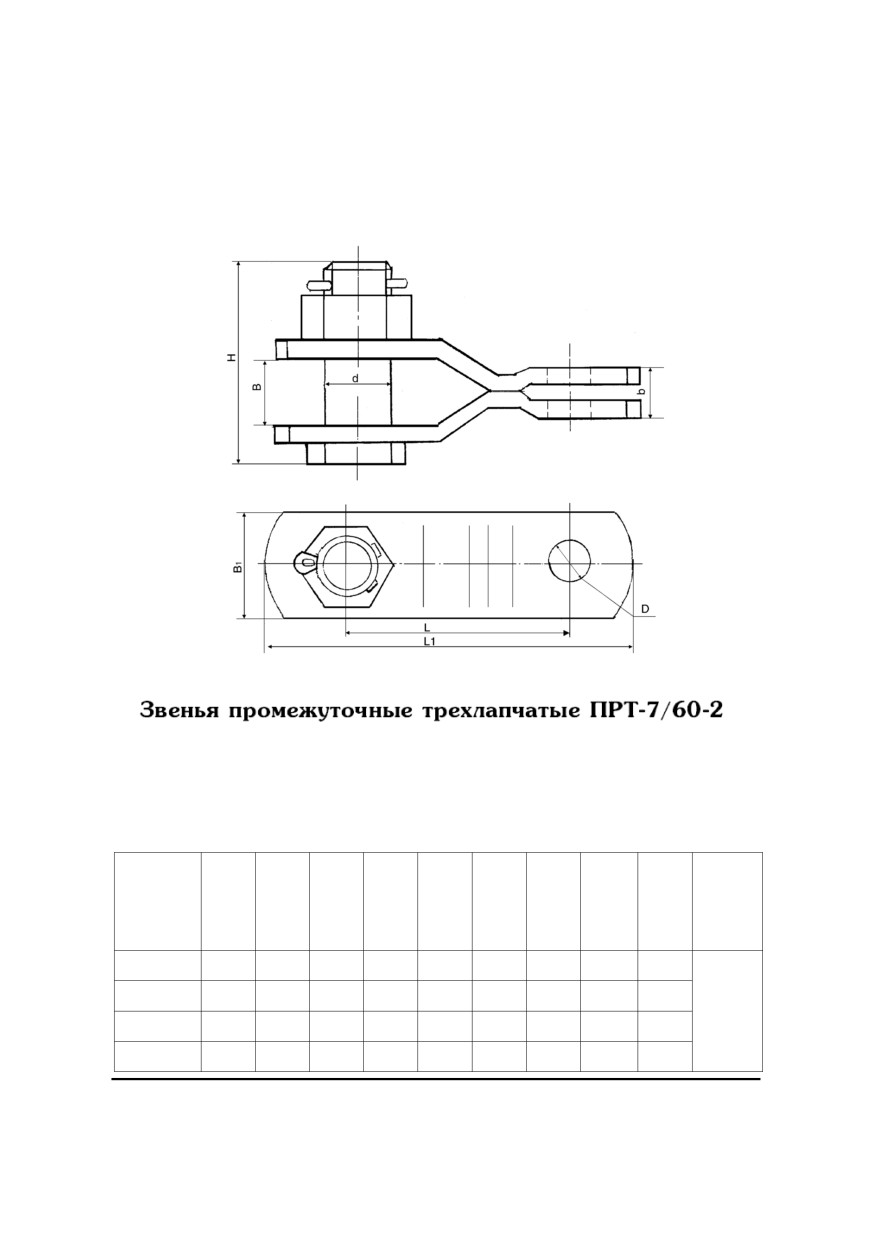

Звенья промежуточные трехлапчатые ПРТ-7/60-2
26

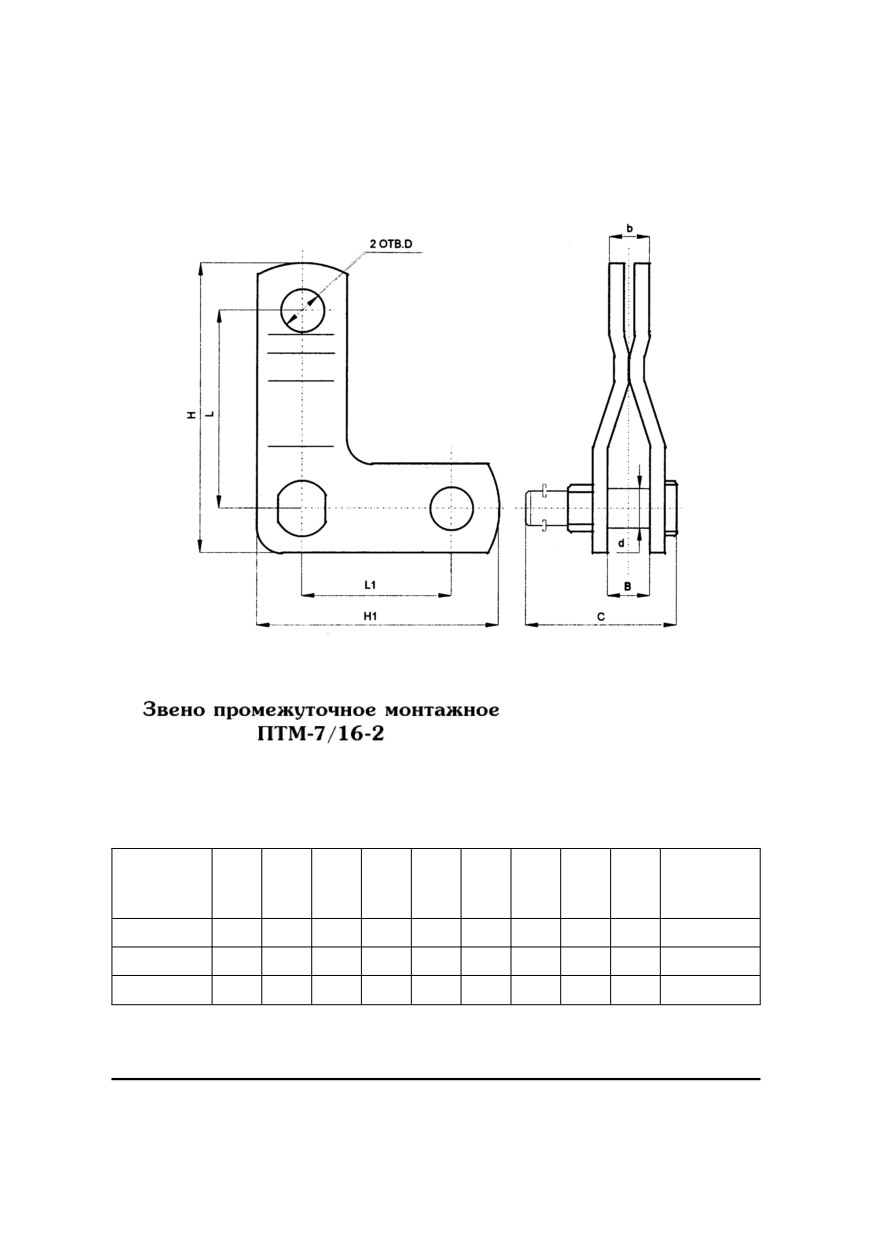

Звенья промежуточные монтажные ПТМ-7/16-2
28

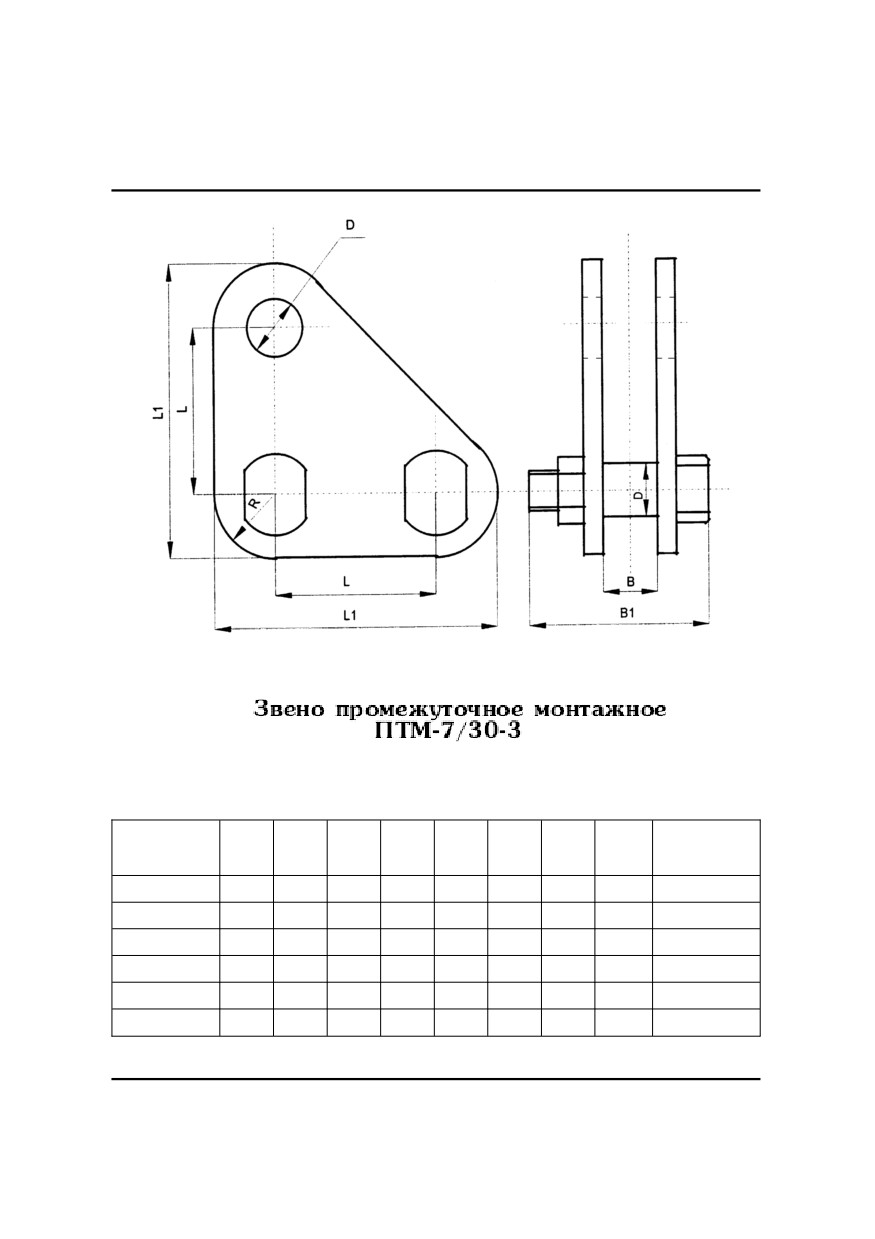

Звенья промежуточные монтажные ПТМ-7/30-3
29

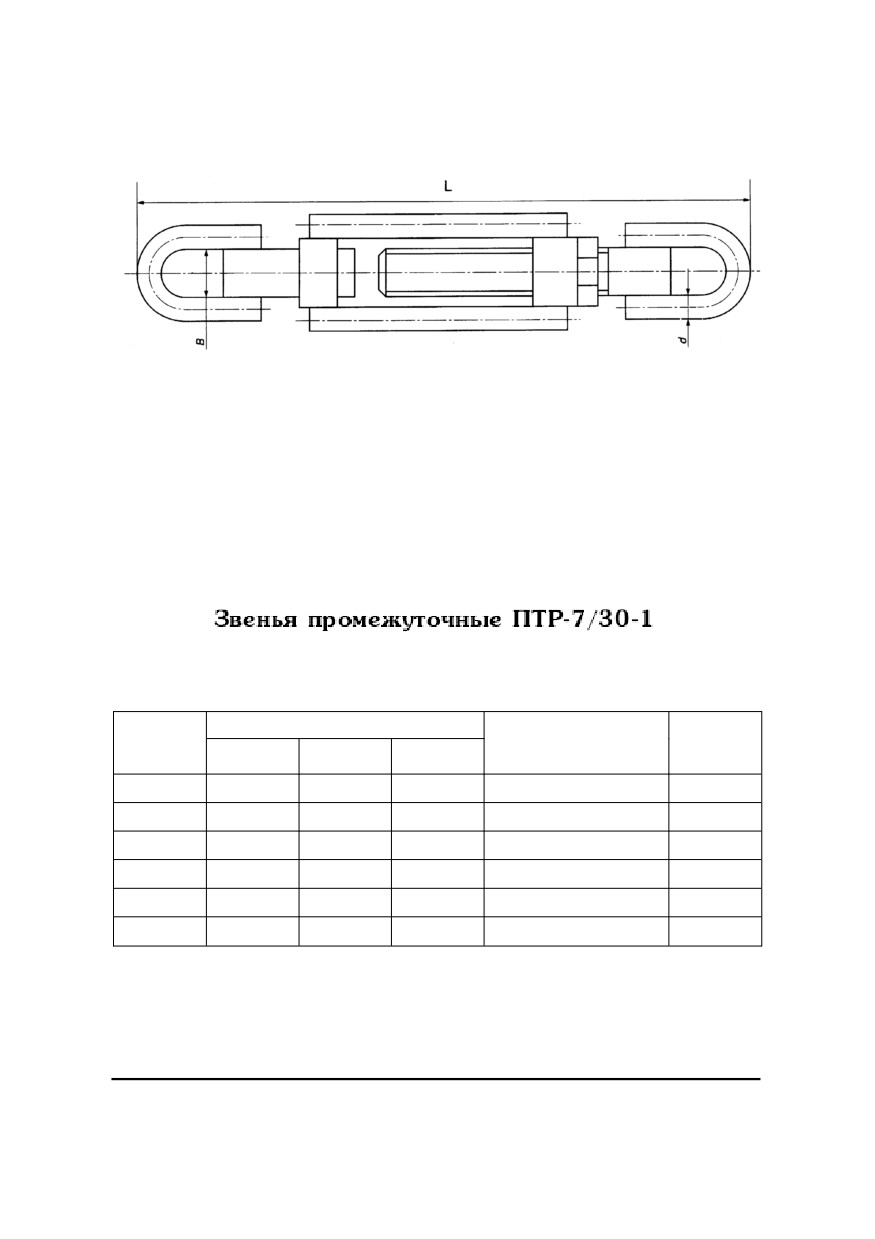

Звенья промежуточные ПТР-7/30-1
30

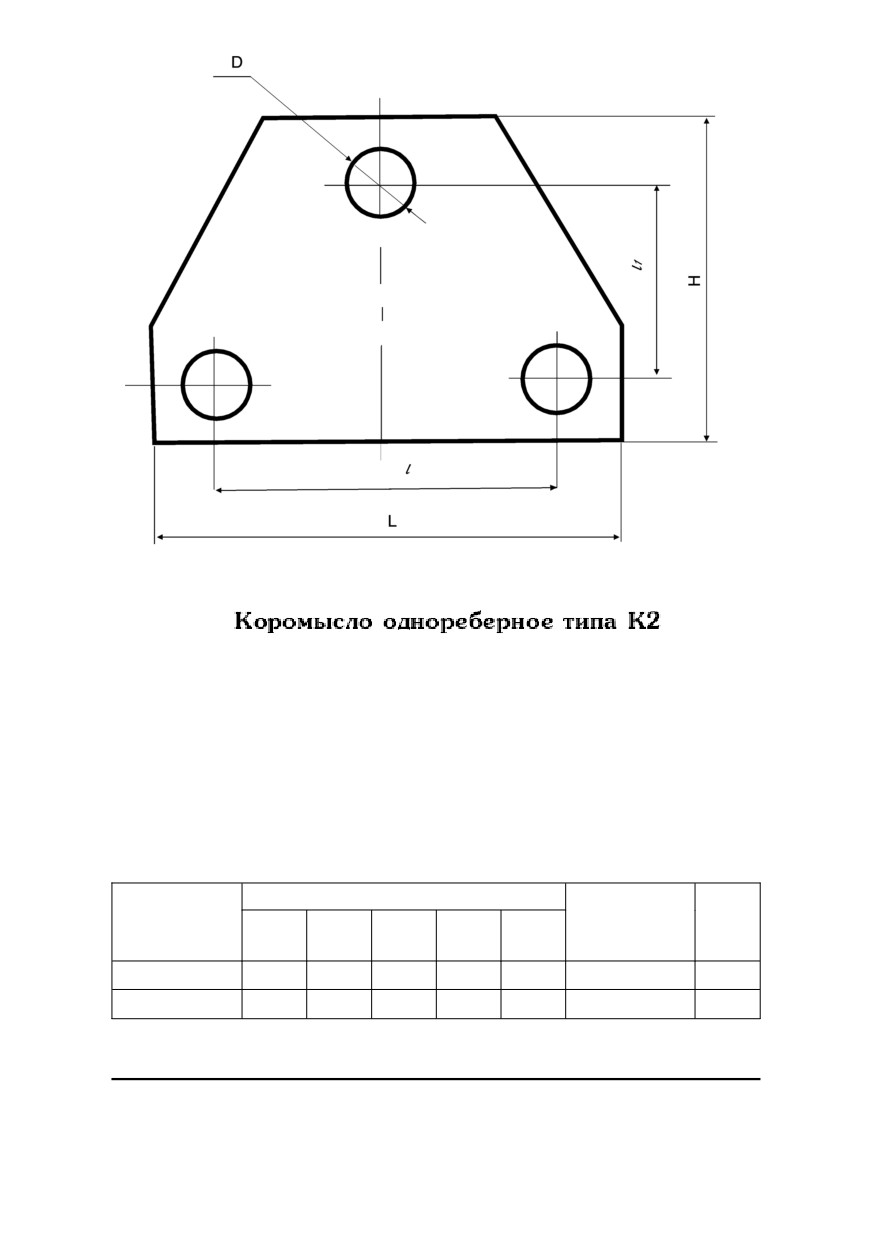

Коромысло однореберное типа К2
31

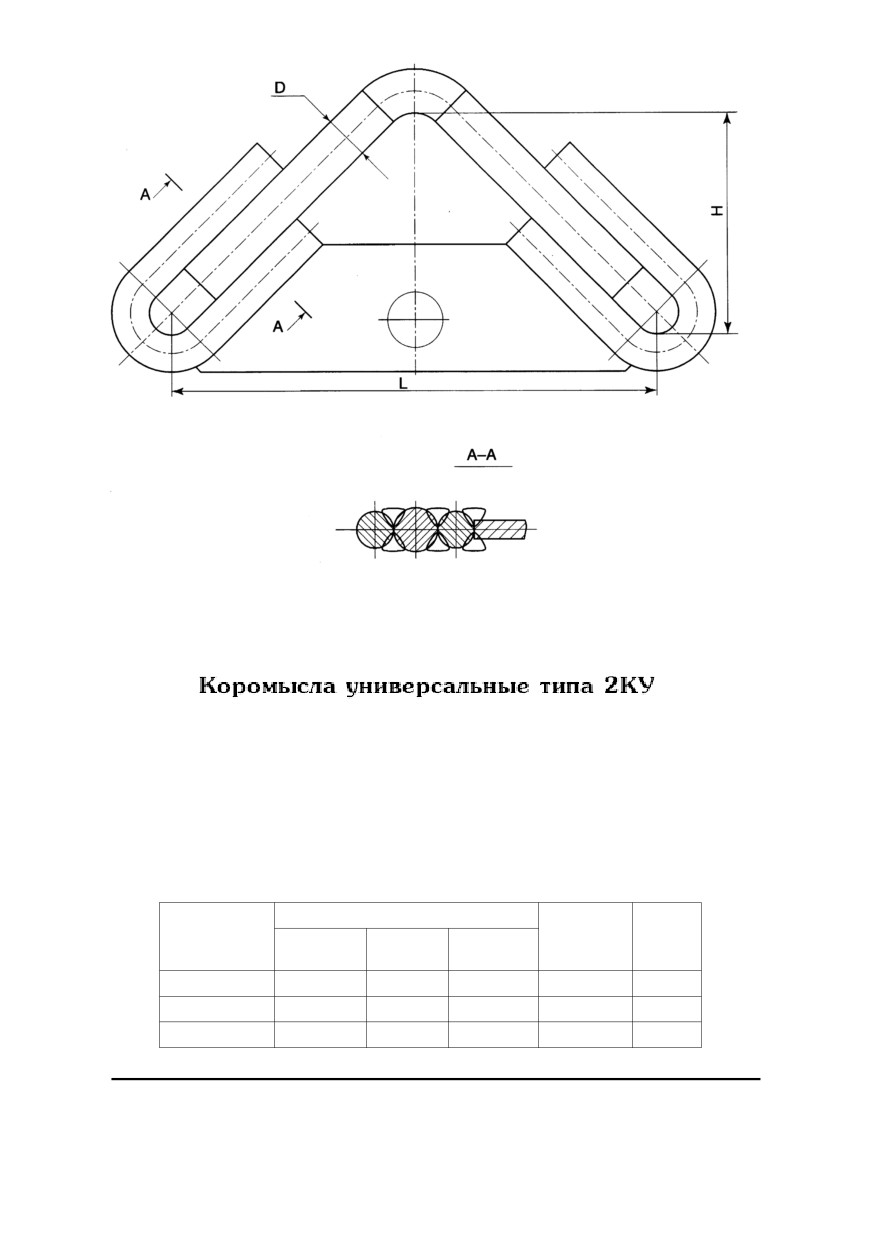

Коромысла универсальные типа 2КУ
32
Коромысло универсальное трёхлучевое 3КУ-16-1
34

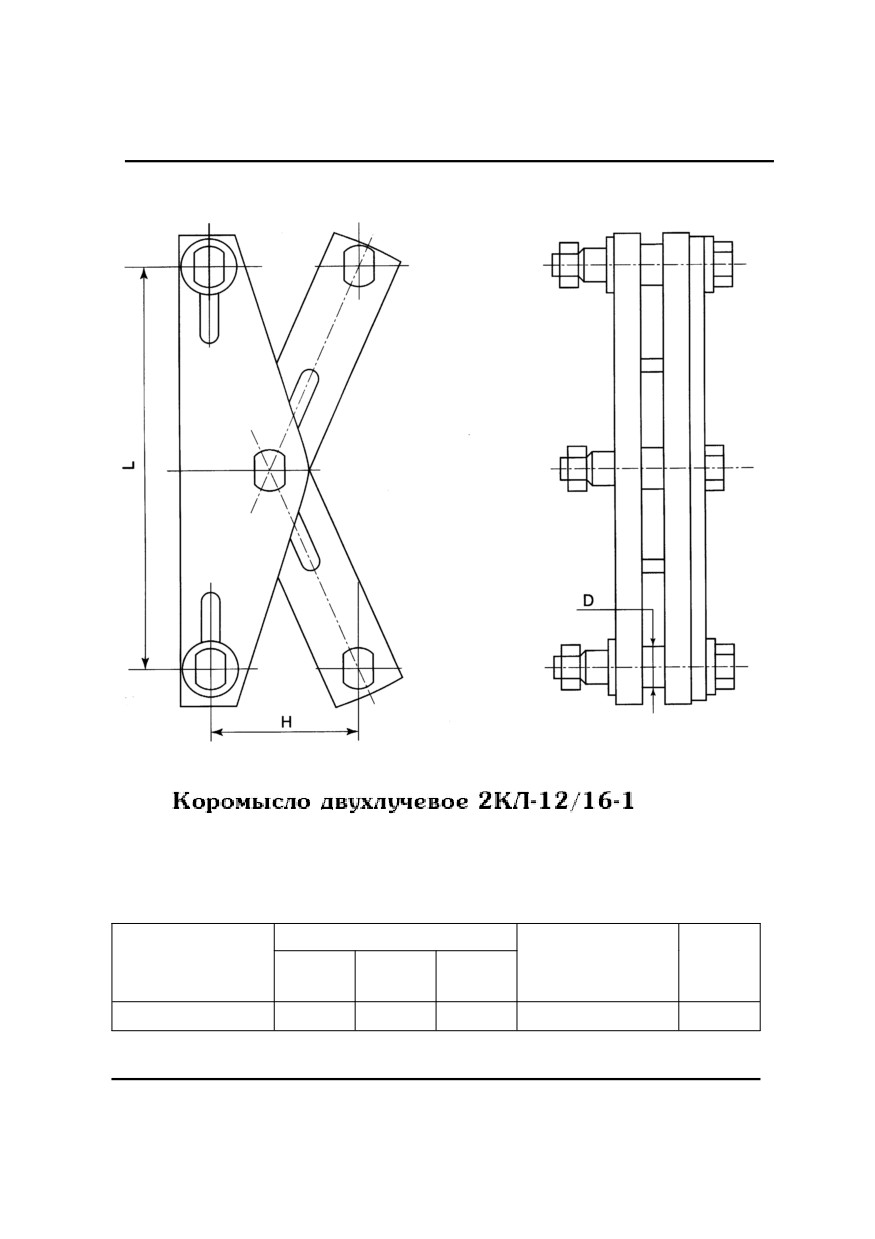

Коромысло двухлучевое 2КЛ-12/16-1
35

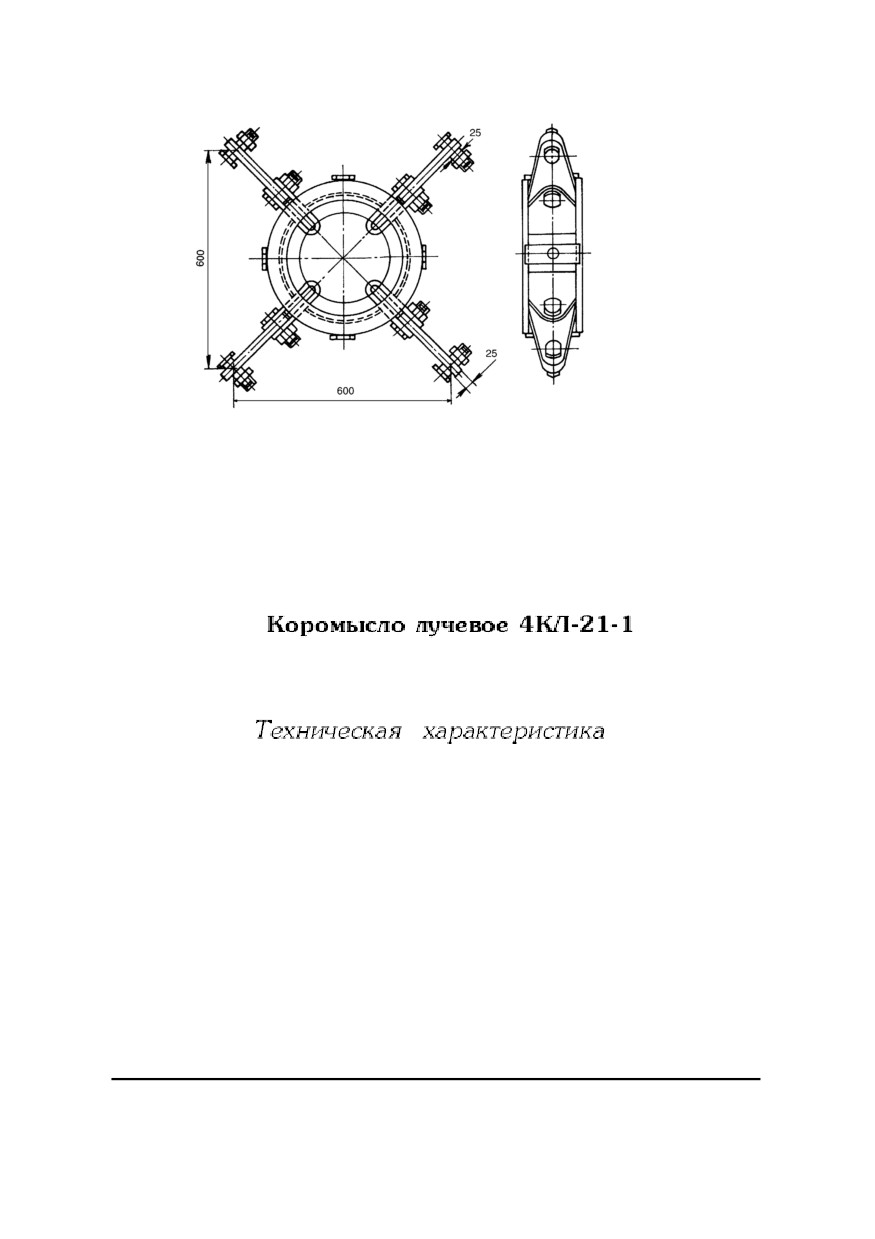

Коромысло лучевое 4КЛ-21-1
36
Коромысло КТЗ-7-1
37

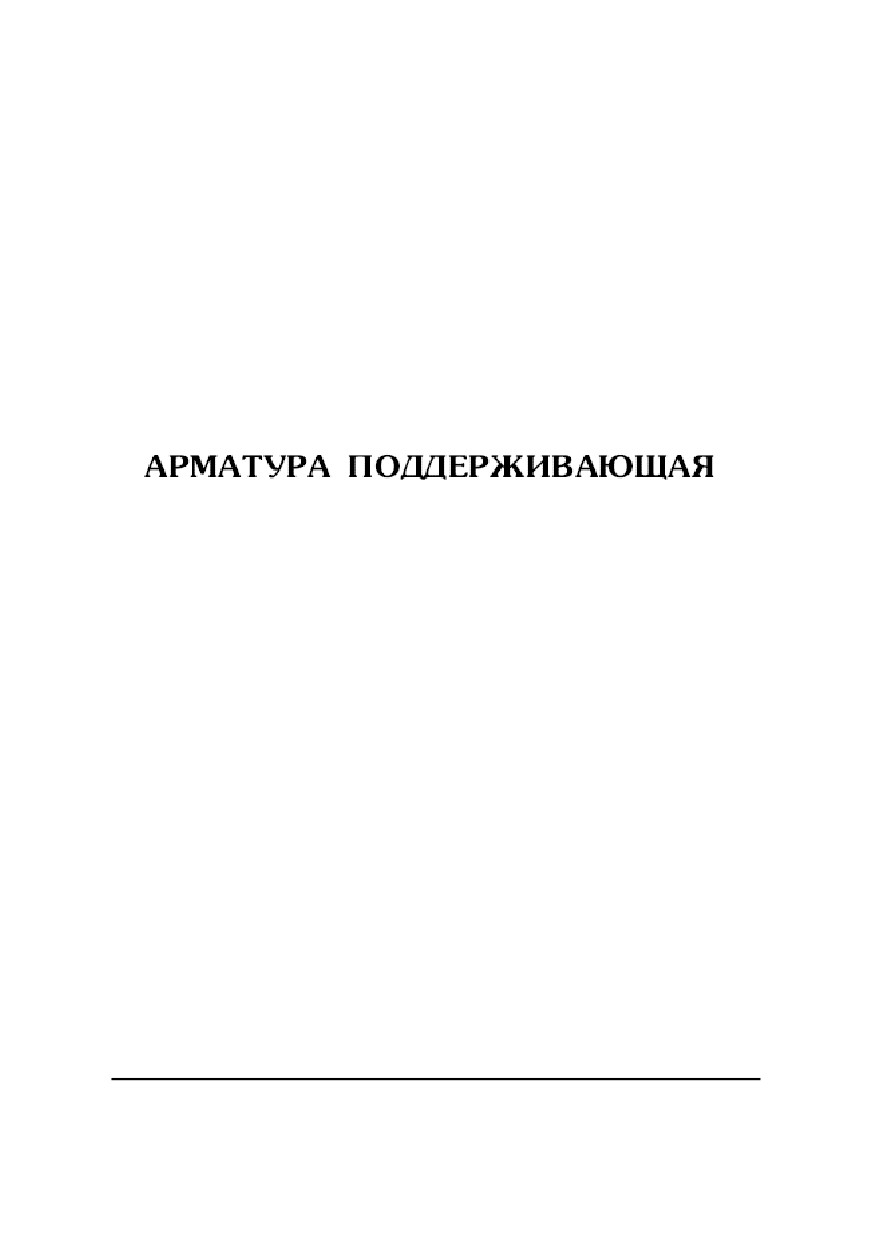

3 . Арматура поддерживающая
Зажим опорный типа АА
35
Зажим опорный типа 2АА
40

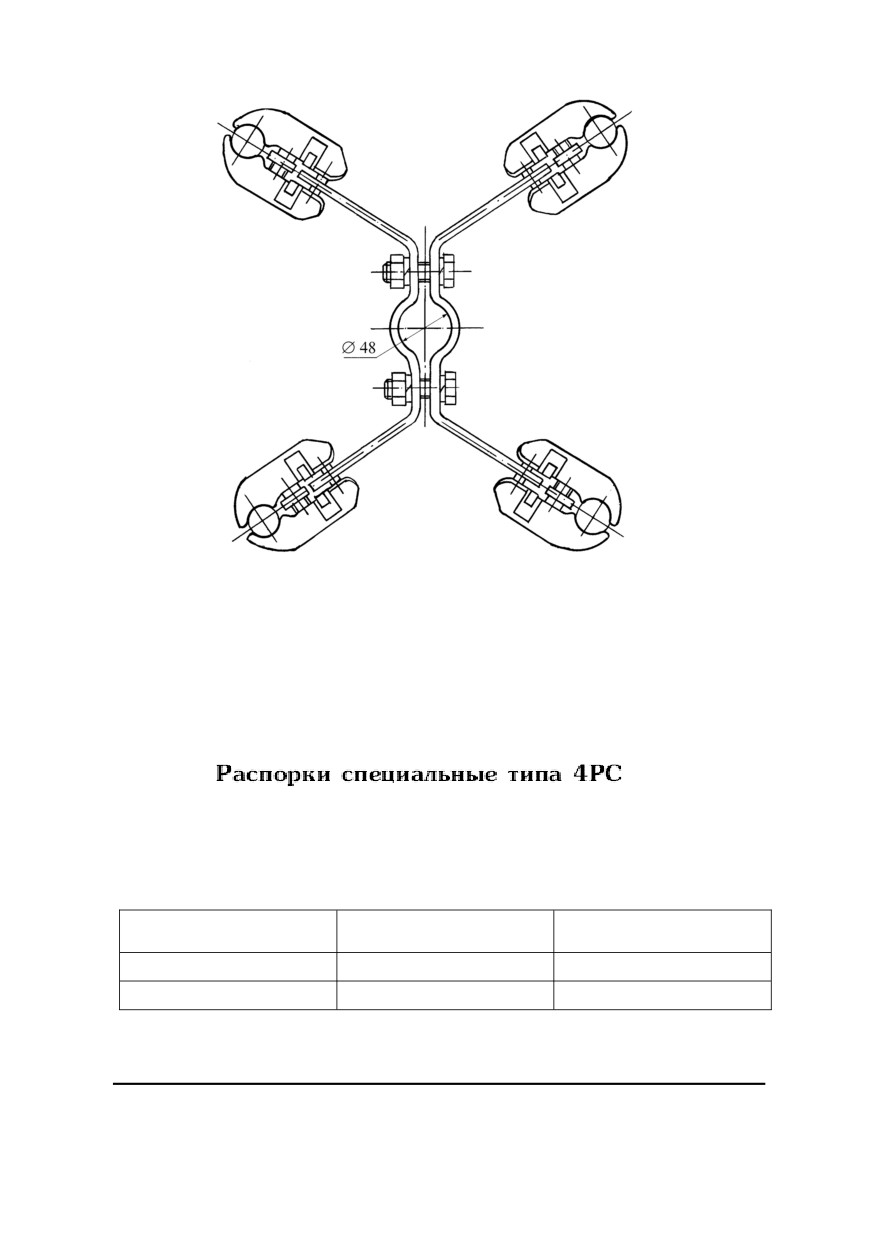

Распорки специальные типа 4РС
41

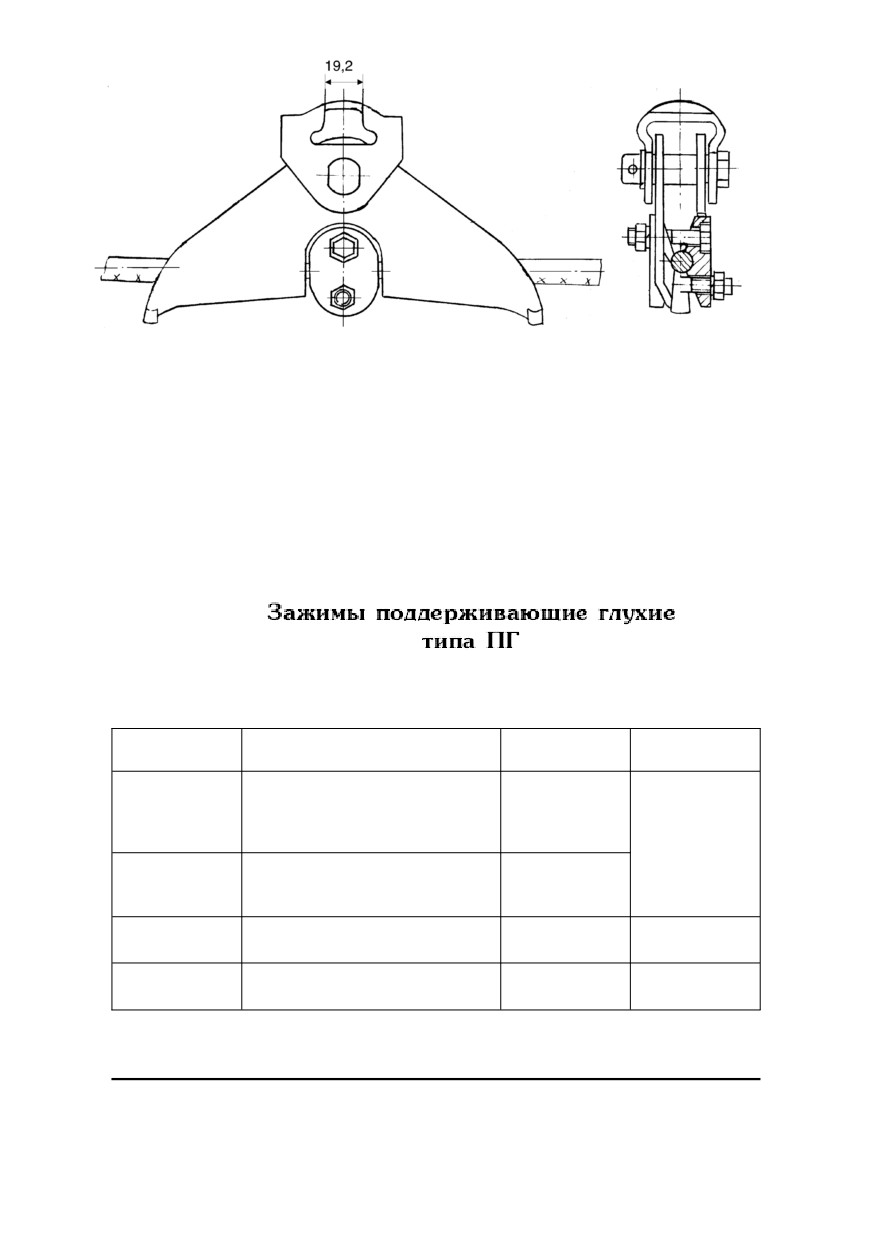

Зажимы поддерживающие глухие типа ПГ
42

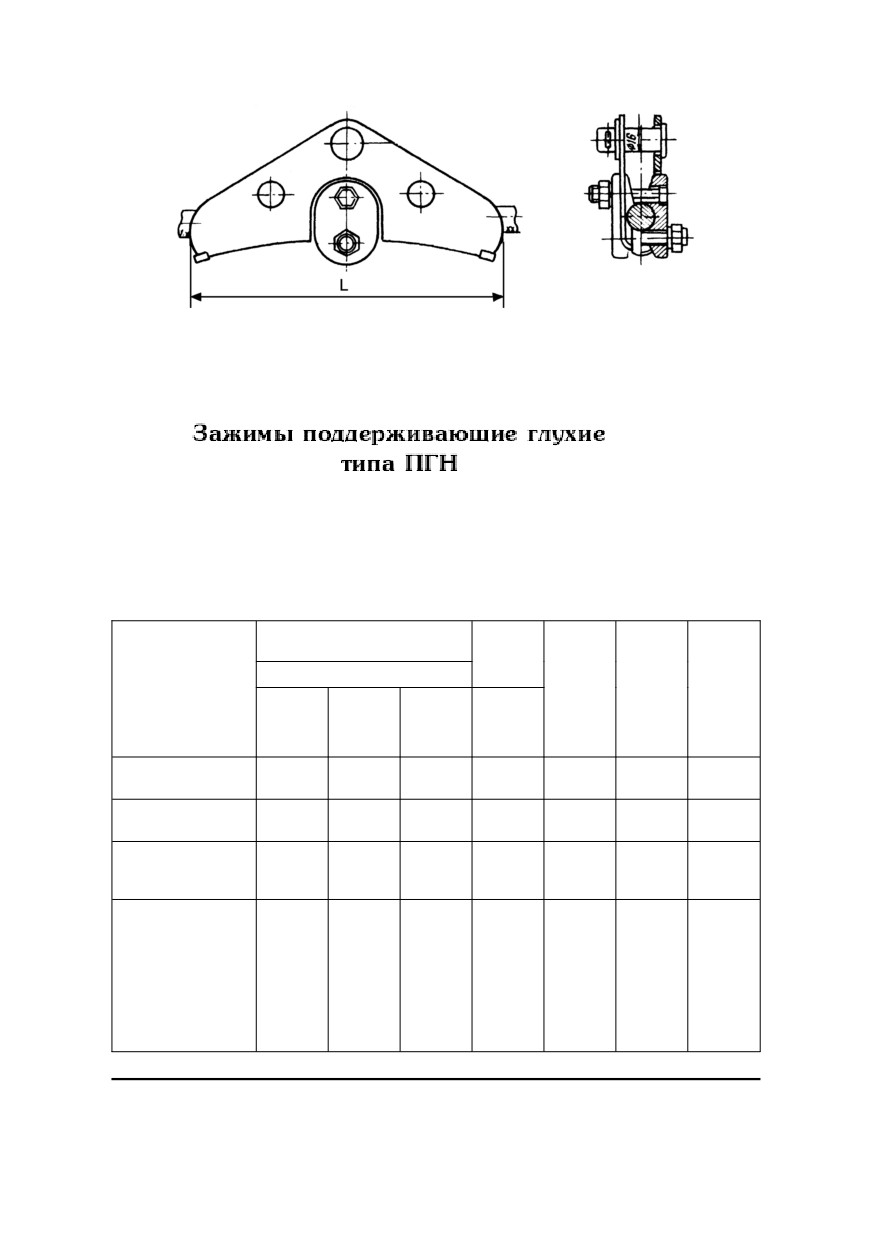

Зажимы поддерживающие глухие типа ПГН
43

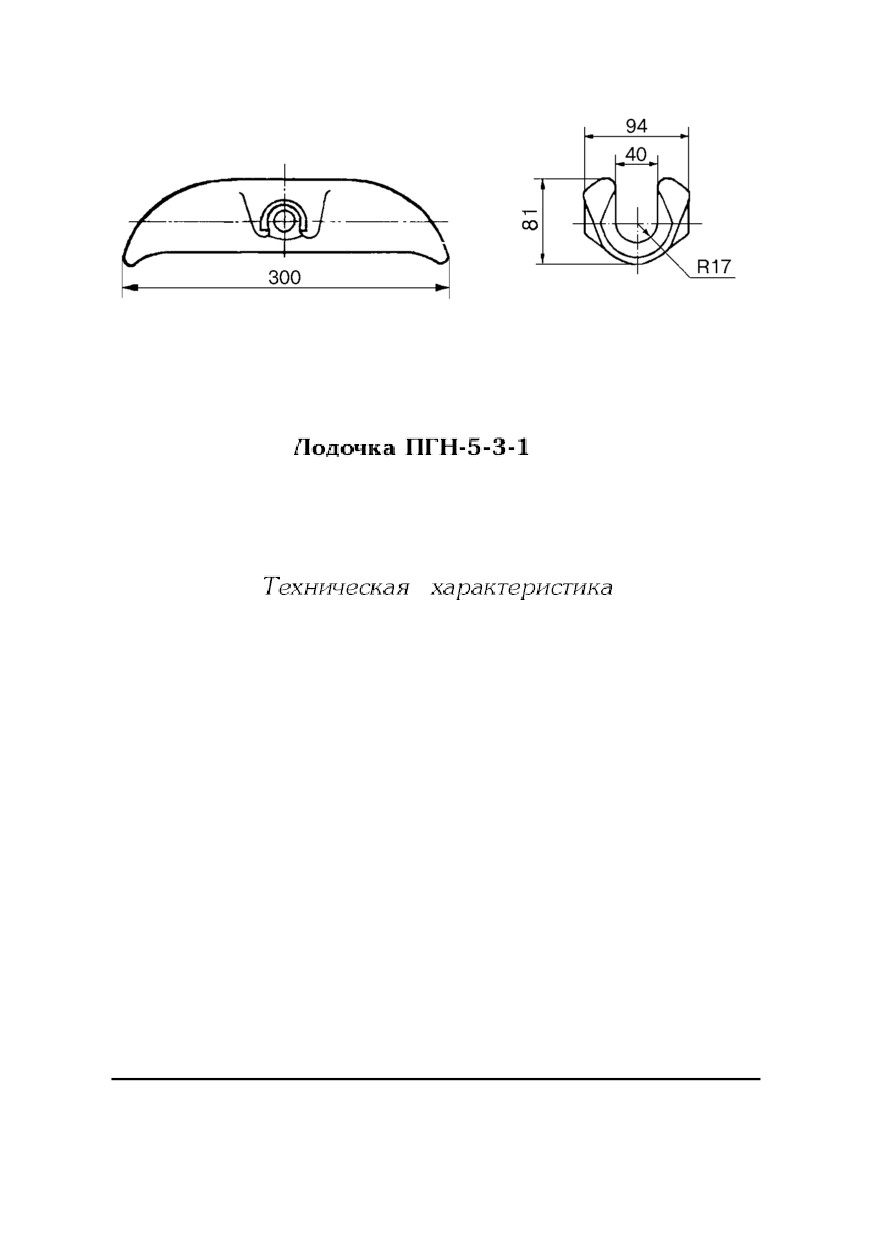

Лодочка ПГН-5-3-1
44

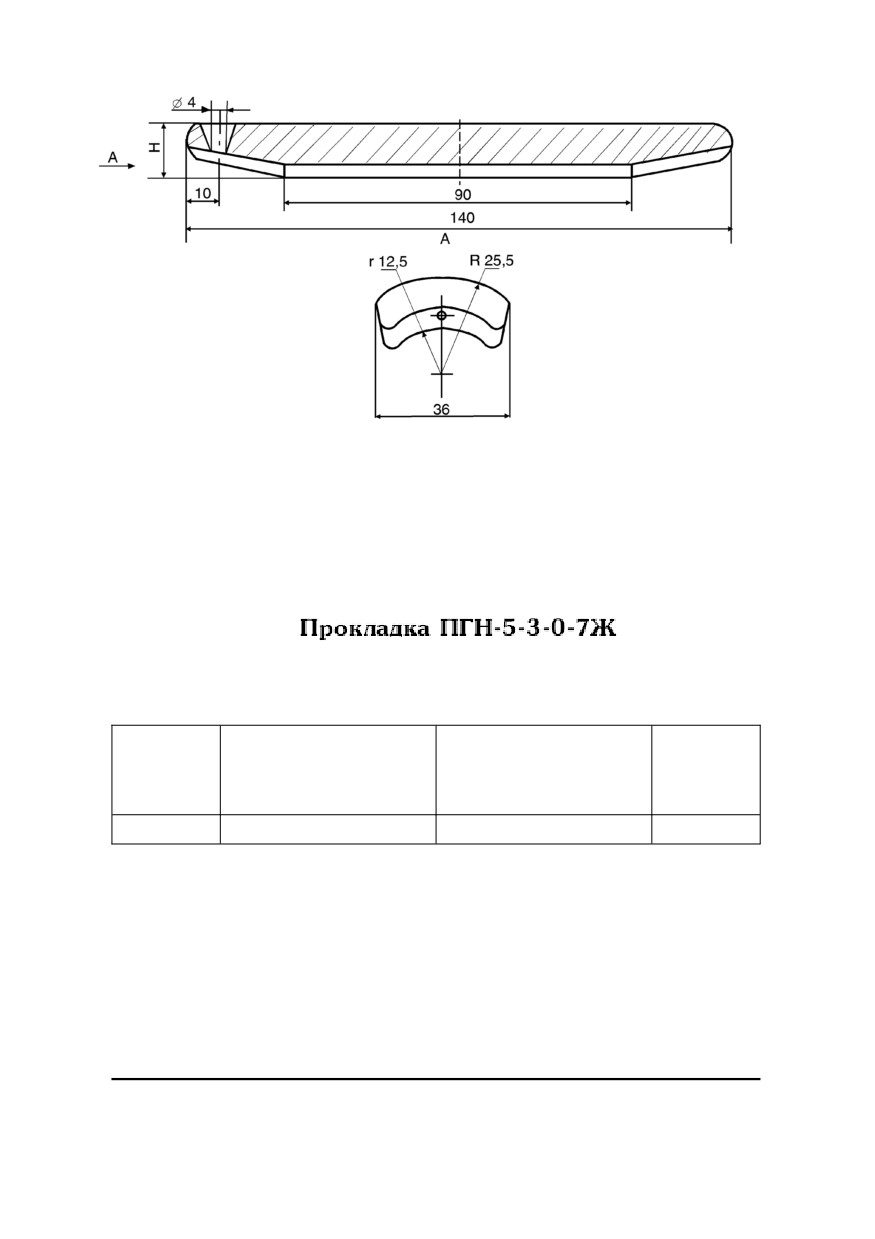

Прокладка ПГН-5-3-0-7Ж
45

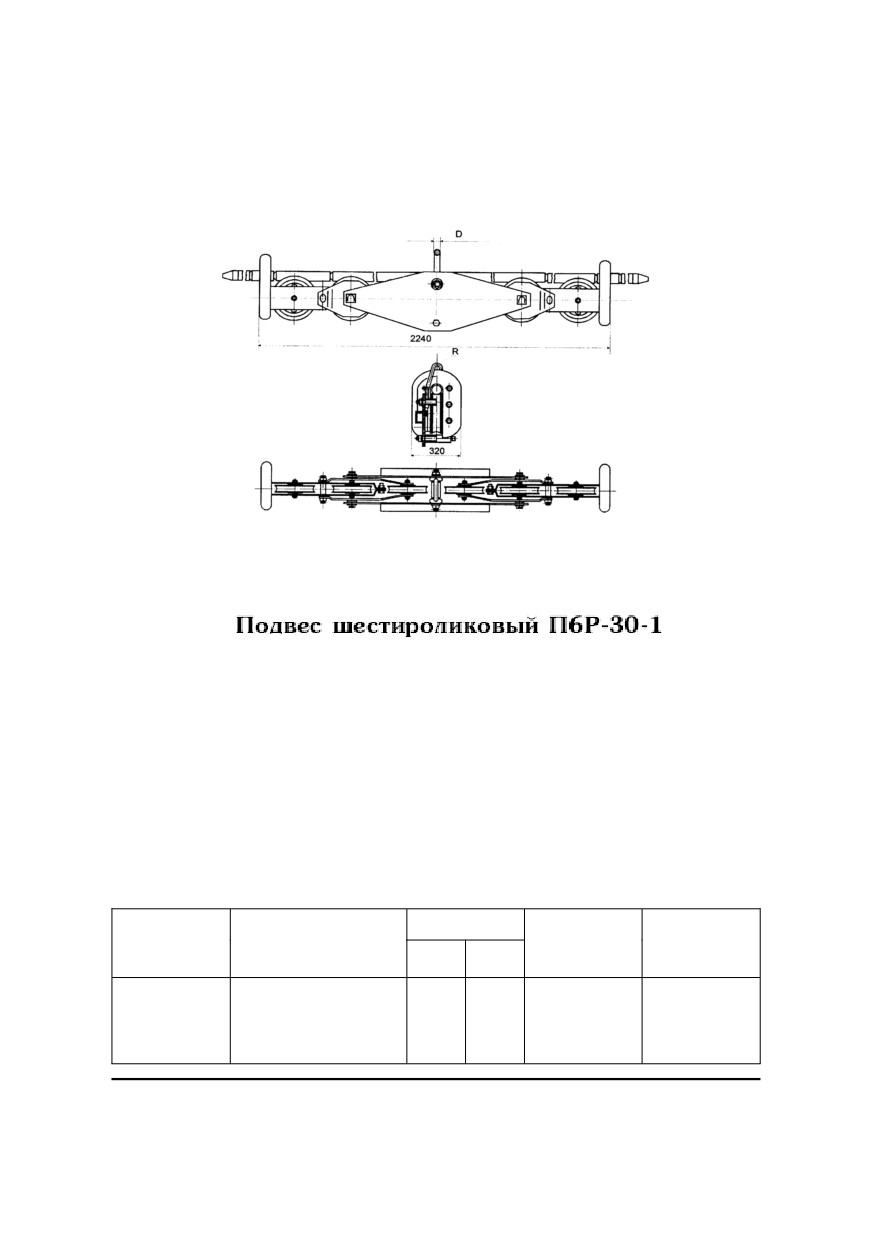

Подвес шестироликовый П6Р-30-1
46

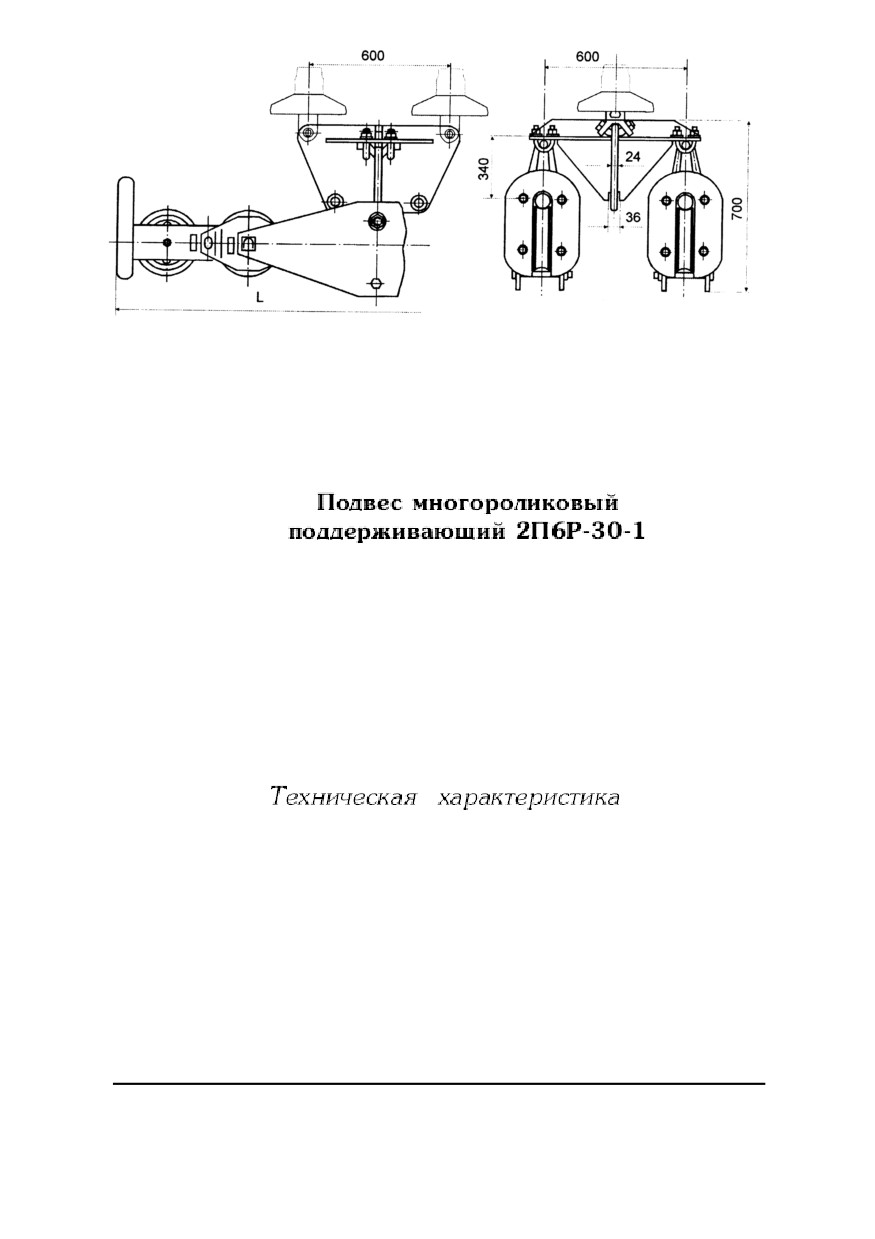

Подвес многороликовый поддерживающий
2П6Р-30-1
47
4.
Арматура натяжная

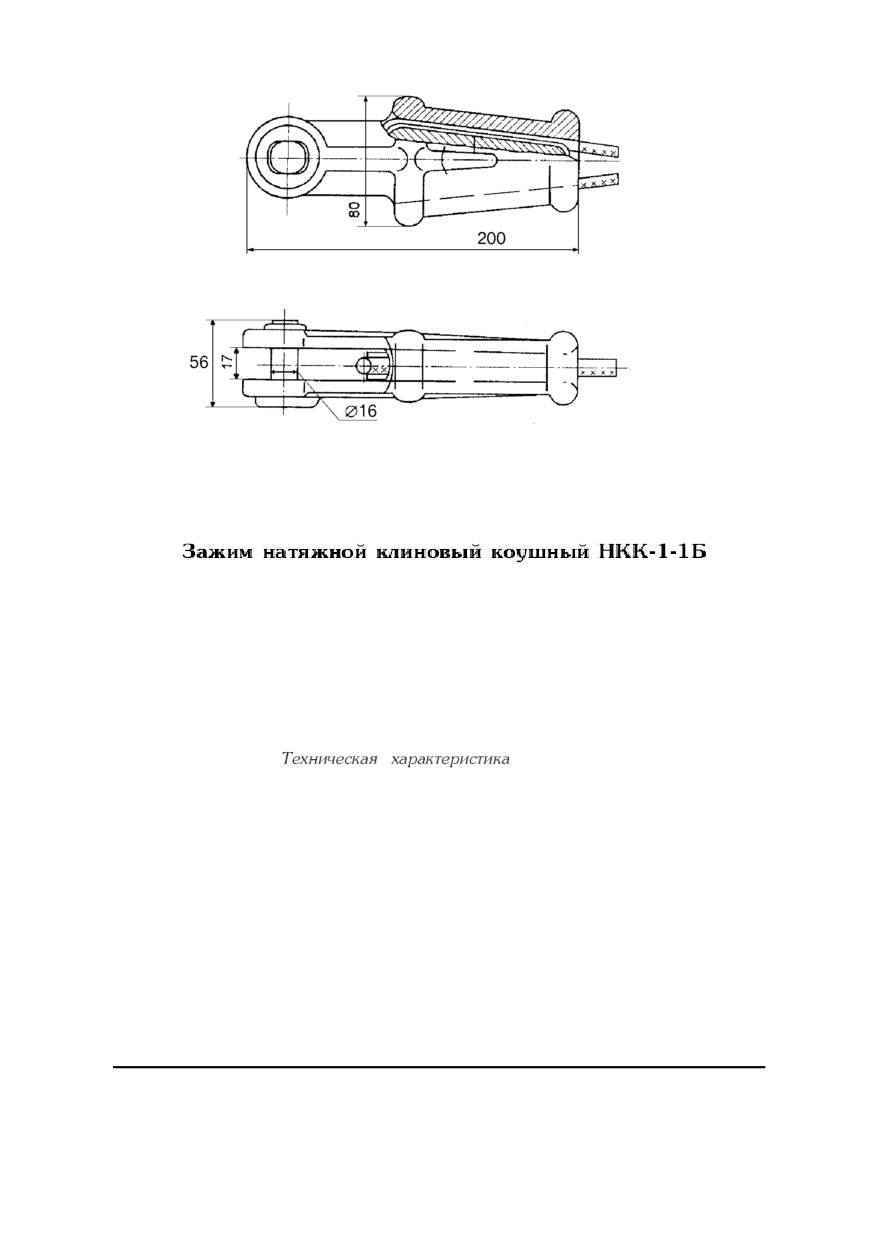

Зажим натяжной клиновый коушный НКК-1-1Б
49

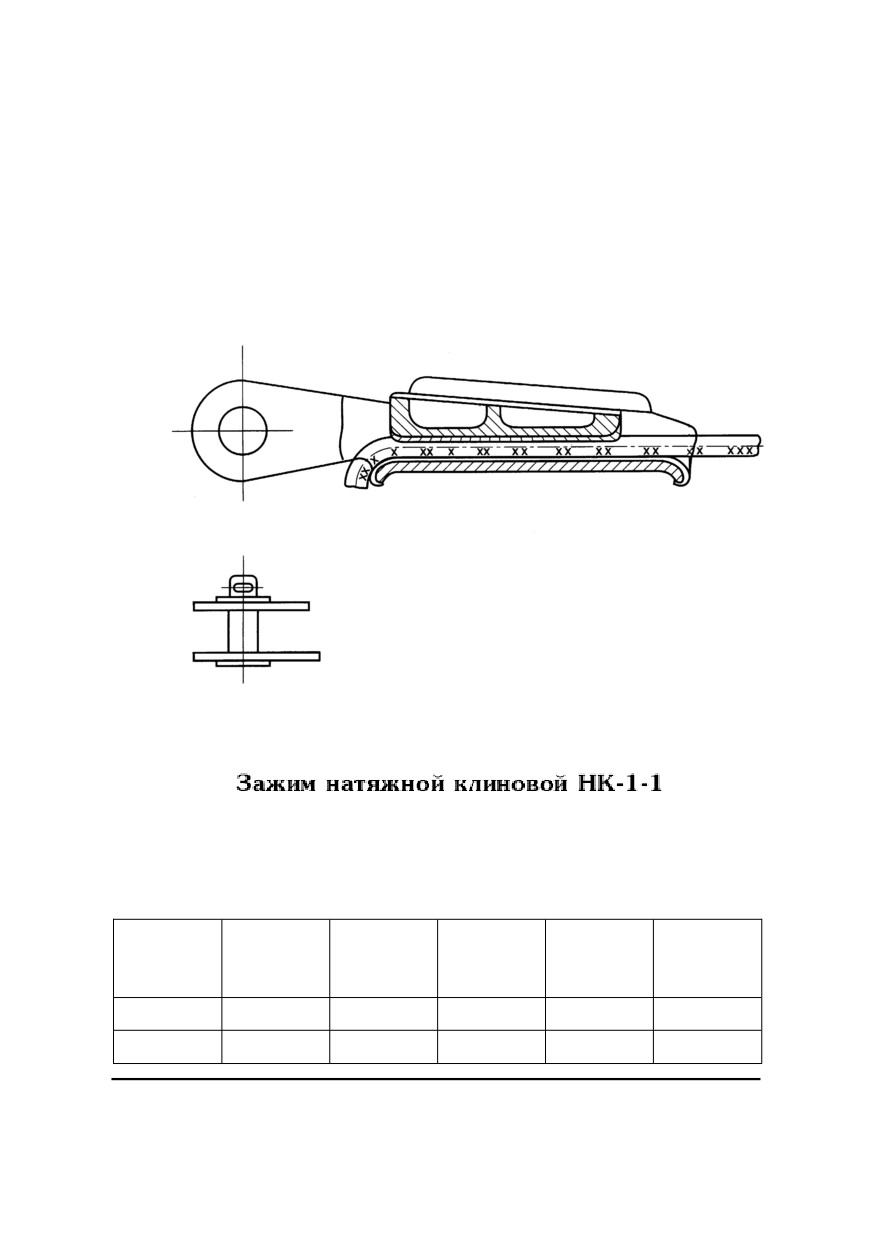

Зажим натяжной клиновой НК-1-1
50

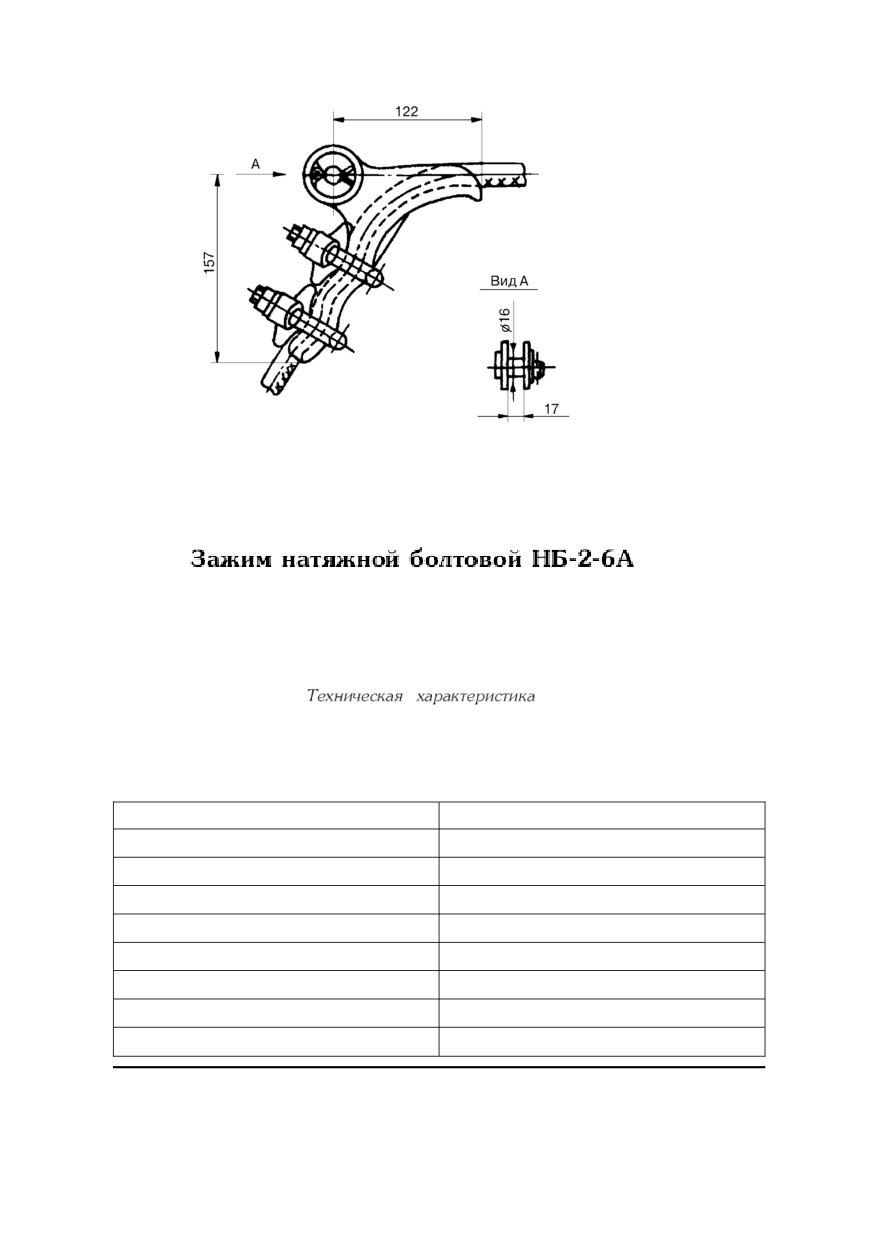

Зажим натяжной болтовой НБ-2-6А
51

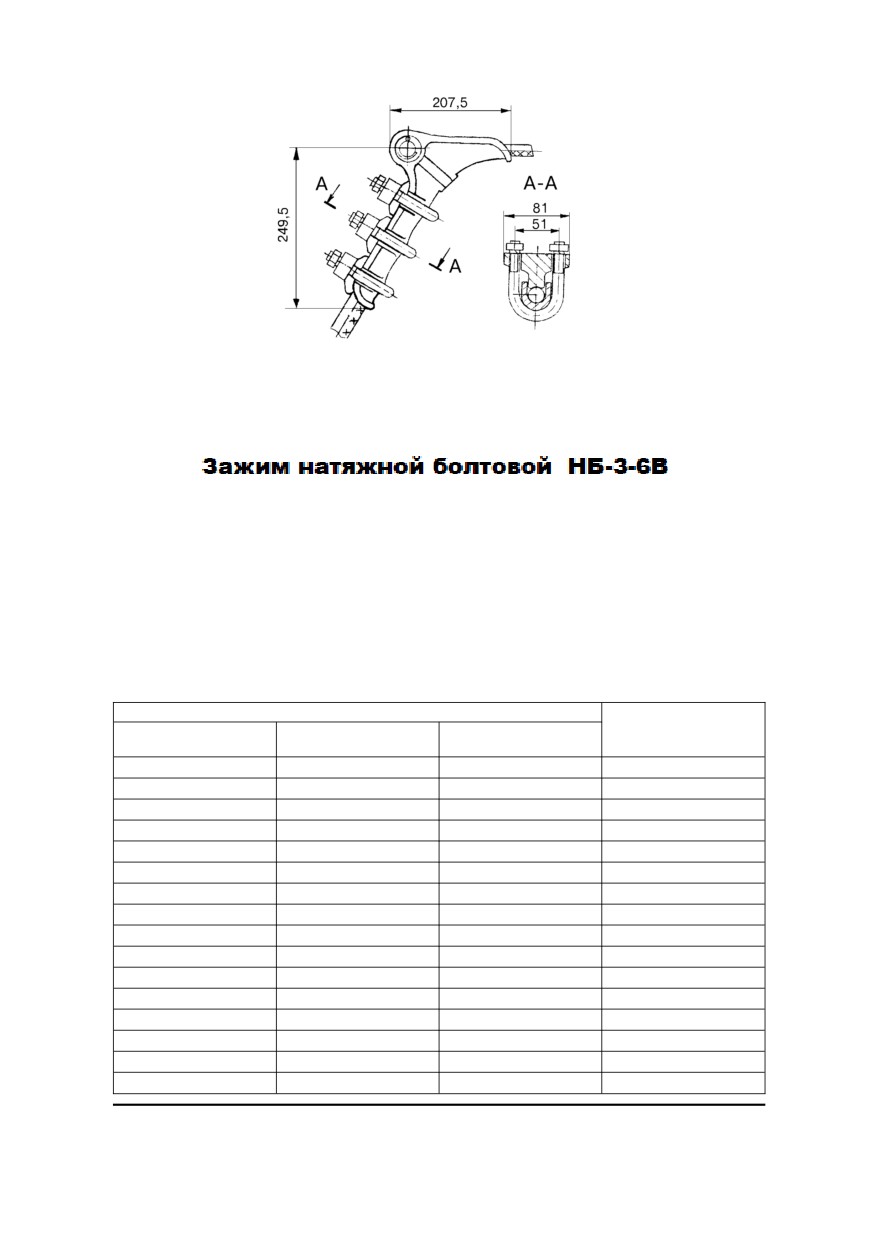

Зажим натяжной болтовой НБ-3-6В
52
Зажим натяжной заклинивающийся НЗ-2-7
53
Зажимы натяжные прессуемые типа НАС
54
Зажимы натяжные транспозиционные типа ТРАС
57
Зажимы натяжные прессуемые типа НАСУС
59
Зажимы натяжные типа НС
61
Зажимы натяжные прессуемые НМБ-95/400-1
62
Зажимы натяжные прессуемые типа НАП
63
5.
Арматура соединительная
3
Зажимы соединительные овальные СОАС-10/185-3
65
Зажимы соединительные овальные для медных
проводов СОМ-35/150-1
66
Зажимы соединительные прессуемые типа САС
67
Зажимы соединительные САСУС-70/500-1
70
Зажимы соединительные прессуемые
САП-500/640-1
71
Г ильзы кабельные соединительные алюминиевые
типа ГКСА
72
Зажимы соединительные для стальных канатов
типа СВС
73
Зажимы петлевые плашечные ПС-1 /3-1
74
Зажимы соединительные плашечные типа ПА
75
Зажимы соединителные плашечные типа ПАМ
76
Зажимы переходные петлевые прессуемые
ПАС-120/700-2
77
Зажимы переходные петлевые прессуемые ПП-13/74
78
Зажимы петлевые переходные ПП-59/64
81
Зажимы петлевые переходные типа ППТ-1/3
82
Зажимы петлевые переходные типа ППР-1/9
83
Зажимы заземляющие прессуемые ЗПС-35/70-3В
85
Зажимы заземляющие прессуемые ЗПС-50/420-3
86
Зажимы ремонтные типа РАС
87
6.
Арматура контактная
Зажимы ответвительные прессуемые ОА-10/600-1
89
Зажимы ответвительные прессуемые ОА-10/600-2
91
Зажимы ответвительные прессуемые ОМ-35/400-1
92
Зажимы ответвительные прессуемые ОМ-35/400-2
93
Зажимы ответвительные типа ОАП
94
Зажимы разъемные ответвительные прессуемые
РОА-185/400-1
95
Зажимы ответвительные типа АОА
96
Зажимы ответвительные прессуемые ОАС-1/2
97
Зажимы аппаратные прессуемые типа А1А
98
Зажимы аппаратные прессуемые А1А-10/70-1В
100
Зажимы аппаратные прессуемые типа А2А
101
Зажимы аппаратные А2А 300/600-2
104
Зажимы аппаратные прессуемые А2А-10/35-2Б
106
Зажимы аппаратные прессуемые
А2А-16/240-1А
107
Зажимы аппаратные прессуемые типа А4А
108
Зажимы аппаратные прессуемые А2АП, А4АП,
А6АП
110
Зажимы аппаратные прессуемые типа 2А4АП, 2А6АП,
3А2АП
112
Зажимы аппаратные прессуемые типа 3А2А, 3А4А
114
Зажимы аппаратные прессуемые типа 3ААП, 4А6АП,
5А2АП, 6А6ПА
117
Зажимы аппаратные прессуемые А1М-35/400-2
118
Зажимы аппаратные прессуемые А2М-35/400-2
119
4
Зажимы аппаратные прессуемые А4М-35/400-2
120
Наконечники кабельные алюминиевые типа НКА
121
Наконечники кабельные медно-алюминиевые
типа НКМА
123
Зажимы аппаратные АШМ
125
7. Арматура защитная
Распорки дистанционные глухие для двух проводов
типа РГУ
128
Распорки дистанционные глухие для двух проводов
типа РГ
130
Распорки дистанционные «глухие» 3РГ, 4РГ, 5РГ
131
Распорки дистанционные «глухие» типа Р
132
Распорки дистанционные «глухие» типа РУ
133
Кольца защитные типа НКЗ
134
Рога разрядные типа РР, РРВ, РРН
135
Экраны защитные типа ЭЗ
136
Узлы крепления экранов УКЭ
138
Муфты защитные МЗ-24/55-1
142
Балласты типа БЛ
143
Балласты типа БП
144
Ушко однолапчатое У1-7/16-16/20
145
Ушко двухлапчатое У2-7/16-16/20
146
Ушко специальное УС-7/16-16/20
147
Ушко однолапчатое укороченное У1К-7-16
148
Ушко двухлапчатое укороченное У2К-7-16
149
Ушко специальное укороченное УСК-16-20
150
8. Монтажные приспособления
Ролик монтажный М1Р-5Б
152
5
Введение
Продукция, представленная в каталоге, выпускается открытым
акционерным обществом «Товарковский завод высоковольтной арма"
туры».
Завод основан в 1942 году. Наше предприятие предлагает потреби"
телям чрезвычайно широкий ассортимент высоковольтной и подстанци"
онной арматуры.
Арматура, включенная в настоящий каталог, разработана Москов"
ским специальным конструкторским бюро РАО «ЕЭС РОССИИ» в соот"
ветствии с приказом Первого заместителя председателя правления РАО
«ЕЭС РОССИИ» № 534 от 30.12.99 г. «Об обеспечении надежности ли"
нейной арматуры в электрических сетях РАО «ЕЭС РОССИИ».
В настоящее время ведется интенсивная работа по освоению и
внедрению в производство новых изделий.
На предприятии проводится большая работа по снижению себестои"
мости и повышению качества выпускаемой продукции.
Арматура, выпускаемая на нашем заводе, проходит механические и
электрические испытания согласно ГОСТ Р 51155"98. Надежность нашей
продукции проверена временем, качество гарантируем.
Перечень выпускаемой арматуры постоянно расширяется.
Наше предприятие осуществляет индивидуальный подход к каждому
заказчику. Существует гибкая система скидок.
Будем рады видеть Вас в качестве наших клиентов и готовы заклю"
чить договор на поставку интересующей Вас продукции. Обращаясь в
ОАО «ТЗВА», Вы избавляетесь от необходимости поиска разных видов
высоковольтной арматуры у различных поставщиков, Вы получаете воз"
можность заказать и получить у нас практически любой вид арматуры.
Рассмотрим возможность изготовления арматуры и различных ме"
таллоконструкций по чертежам заказчика.
Данный номенклатурный каталог задуман как издание, предназна"
ченное для руководящих и технических специалистов энергосистем и
энергопредприятий, работников служб энергоснабжения предприятий
всех отраслей промышленности.
Целью издания является ознакомление специалистов с продукцией
открытого акционерного общества «Товарковский завод высоковольтной
арматуры».
Надеемся, что данная информация будет Вам полезна в текущей ра"
боте. Также надеемся, что данный номенклатурный каталог поможет
Вам выбрать необходимую арматуру.
Заказы на нашу продукцию просим направлять по адресу:
301822, Россия, Тульская область, Богородицкий район,
пос. Товарковский, ул. Кирова, 9.
Телефон/ôàêñ: ( 48761) 9-10-86, 9-10-87, 9-12-39.
www.armatzwa.ru, EAmail: info@tzwa.ru
6
АРМАТУРА СЦЕПНАЯ
ТУ 3449-003-89269060-2011
К сцепной арматуре, предназначенной для соединения элементов
изолирующих подвесок и крепления проводов и молниезащитных
тросов к опоре, относятся серьги, ушки, узлы крепления, скобы, зве!
нья промежуточные, звенья монтажные, коромысла.
7

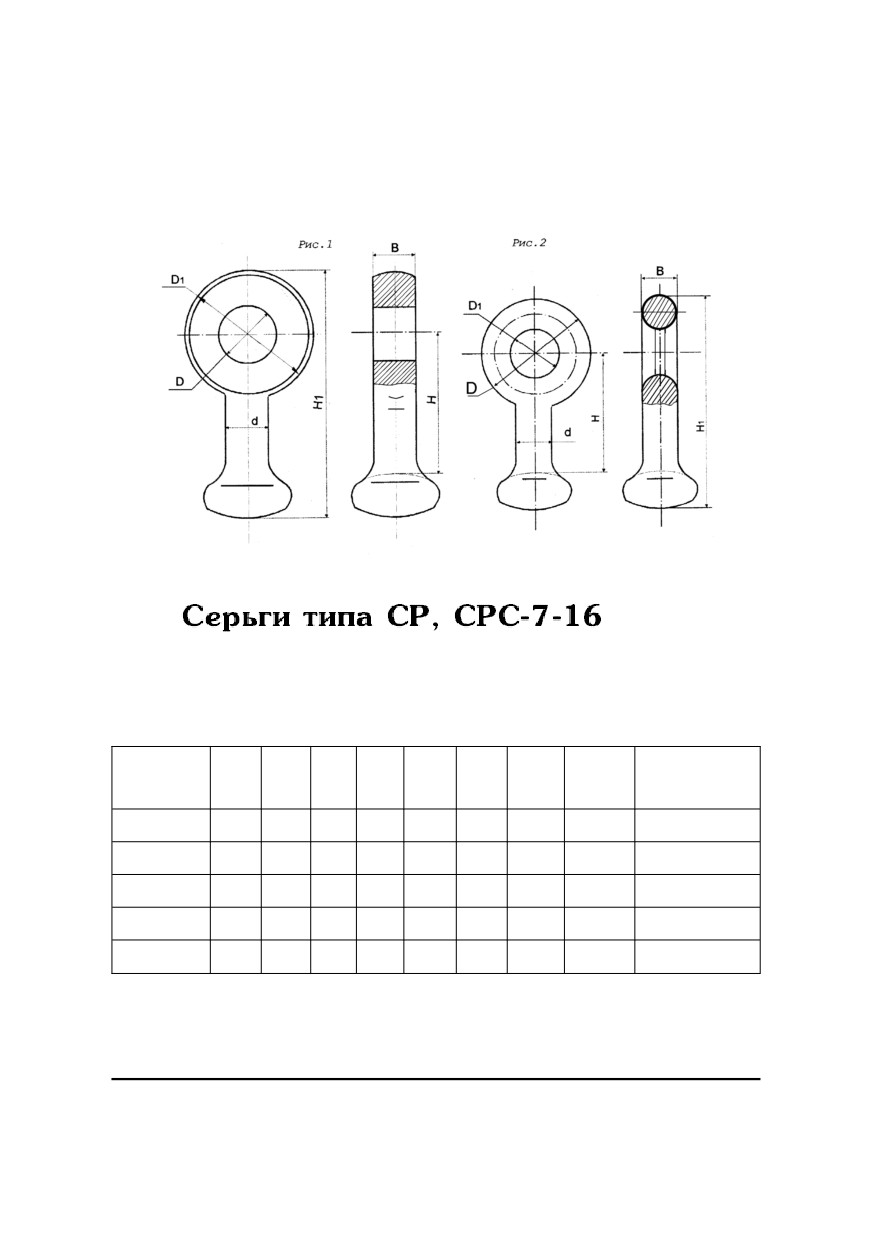

Серьги типа СР и СРС предназначены для соединения шапки изо
лятора или головки ушка с другой арматурой изолирующих подвесок
проводов и молниезащитных тросов воздушных линий электропере
дачи. Размер пестика по ГОСТ 27396 93.
Марка
D
d
D1
B
H
H1
Рис.
Масса,
Разрушающая
серьги
кг
нагрузка, не
менее кН
СР 7 16
17
16
42
16
65
99
1
0,30
70
СРC 7 16
23
17
55
17
65
106
2
0,34
70
СР 12 16
23
16
45
22
65
101
1
0,41
120
СР 16 20
26
20
50
25
70
117
1
0,55
160
СР 21 20
29
21
52
28
80
127
1
0,65
210
8

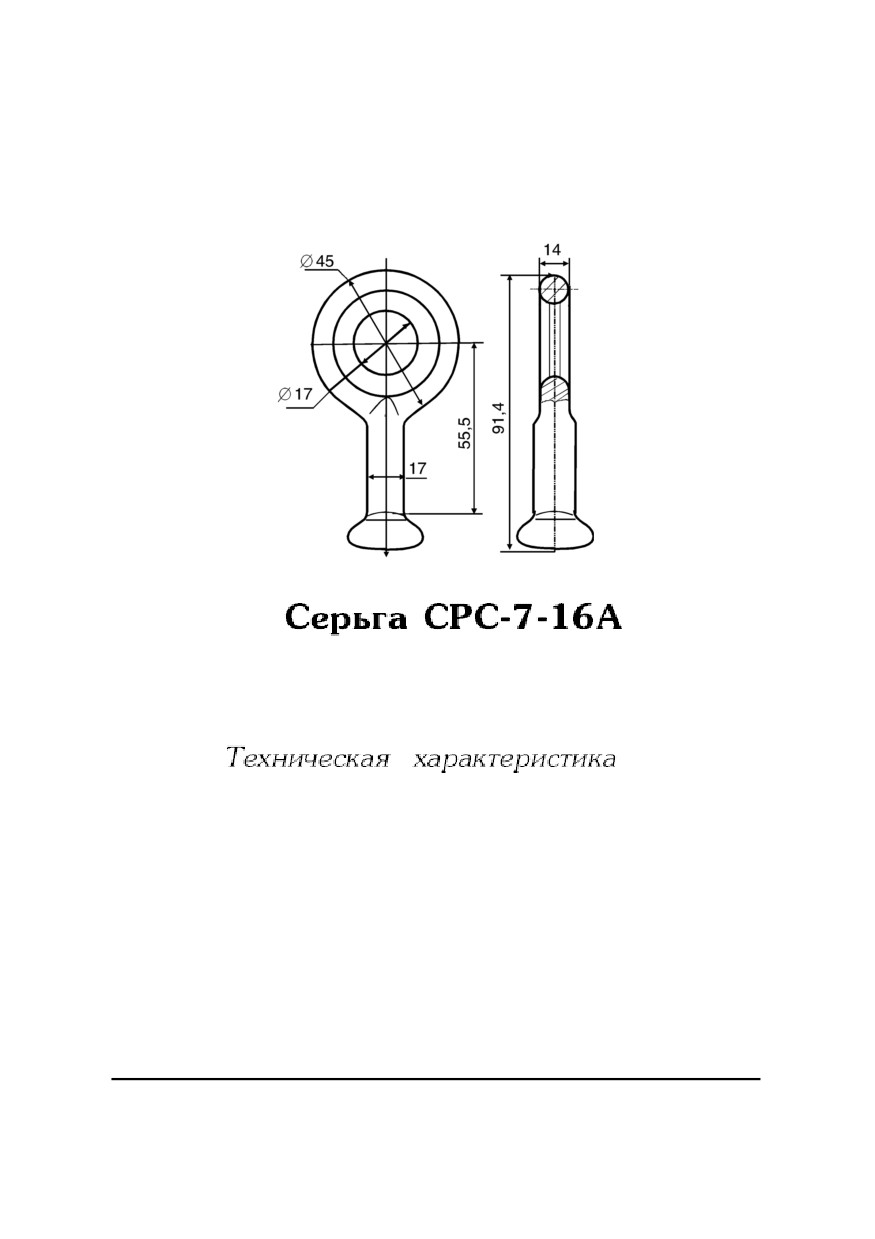

Предназначена для соединения шапки изолятора или головки
ушка с другой арматурой изолирующих подвесок проводов и молние
защитных тросов воздушных линий электропередачи.
Разрушающая нагрузка, кН
70
Масса, кг
0,26
9

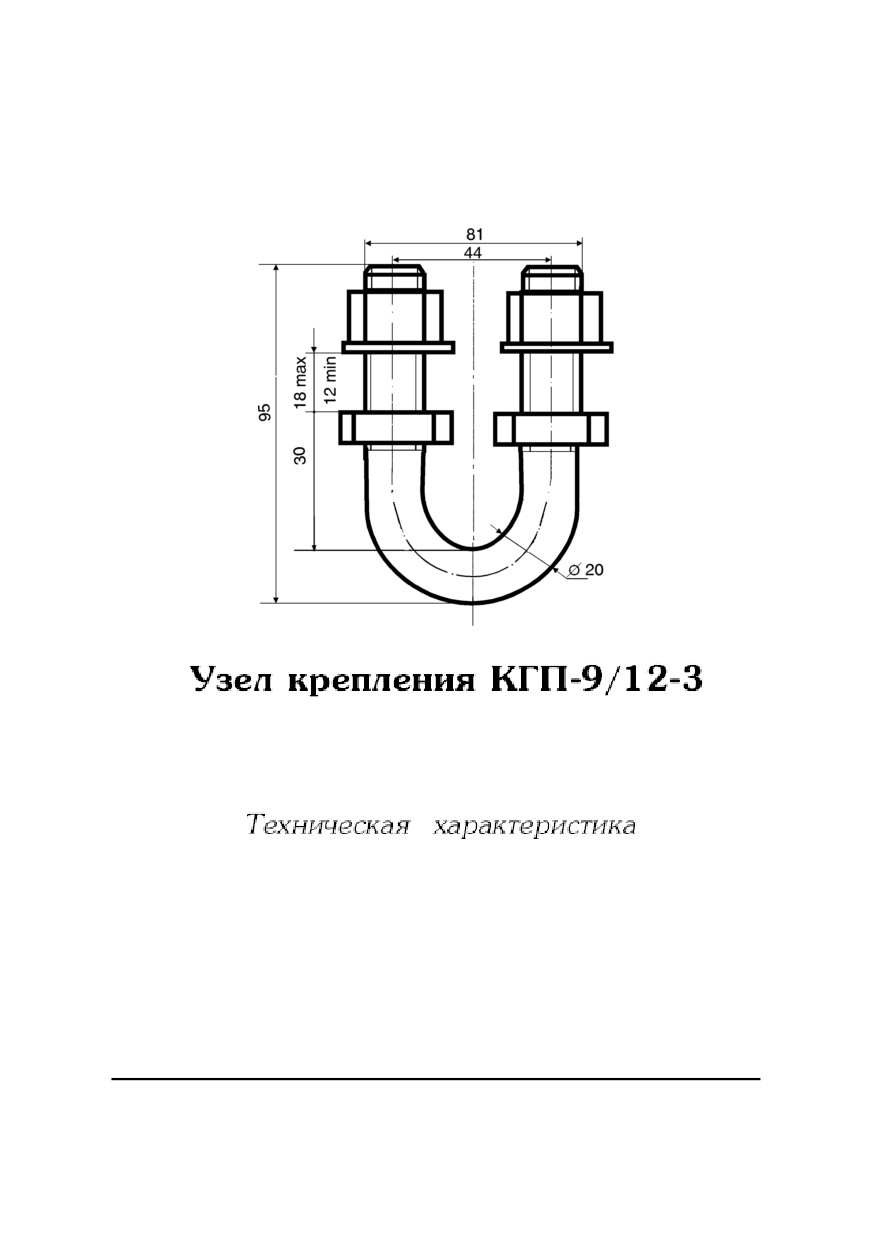

Узел крепления КГП 9/12 3 предназначен для крепления натяж
ных и поддерживающих подвесок воздушных линий электропередачи
к металлическим траверсам опор.
ОКП
34.4991.0528
Разрушающая нагрузка, кН
90
Масса, кг
0,7
10
Узлы крепления предназначены для шарнирного крепления с по
движностью в двух взаимно перпендикулярных плоскостях изолирую
щей подвески или элементов грозозащитного троса к опоре. В про
цессе эксплуатации линий электропередачи узлы крепления подвер
гаются как растягивающим, так и изгибающим моментам.
Обеспечивают прочность крепления при углах отклонения гир
лянд до 45 градусов как вдоль, так и поперек направления линии
электропередачи не менее указанной в таблице разрушающей на
грузки.
Марка
Код ОКПО
Размеры, мм
Масса,
Разрушаю
кг
щая нагруз
D
H
H1
L
L1
d
a
ка, не менее
кН
max
min
КГП 7 3
3449910525
16
32
80
112
17,0
8
6
0,44
70
80
КГП 16 3
3449910526
20
39
103
117
22,0
0,81
160
16
12
КГП 21 3
3449910527
24
38
111
100
144
25,0
1,22
210
11

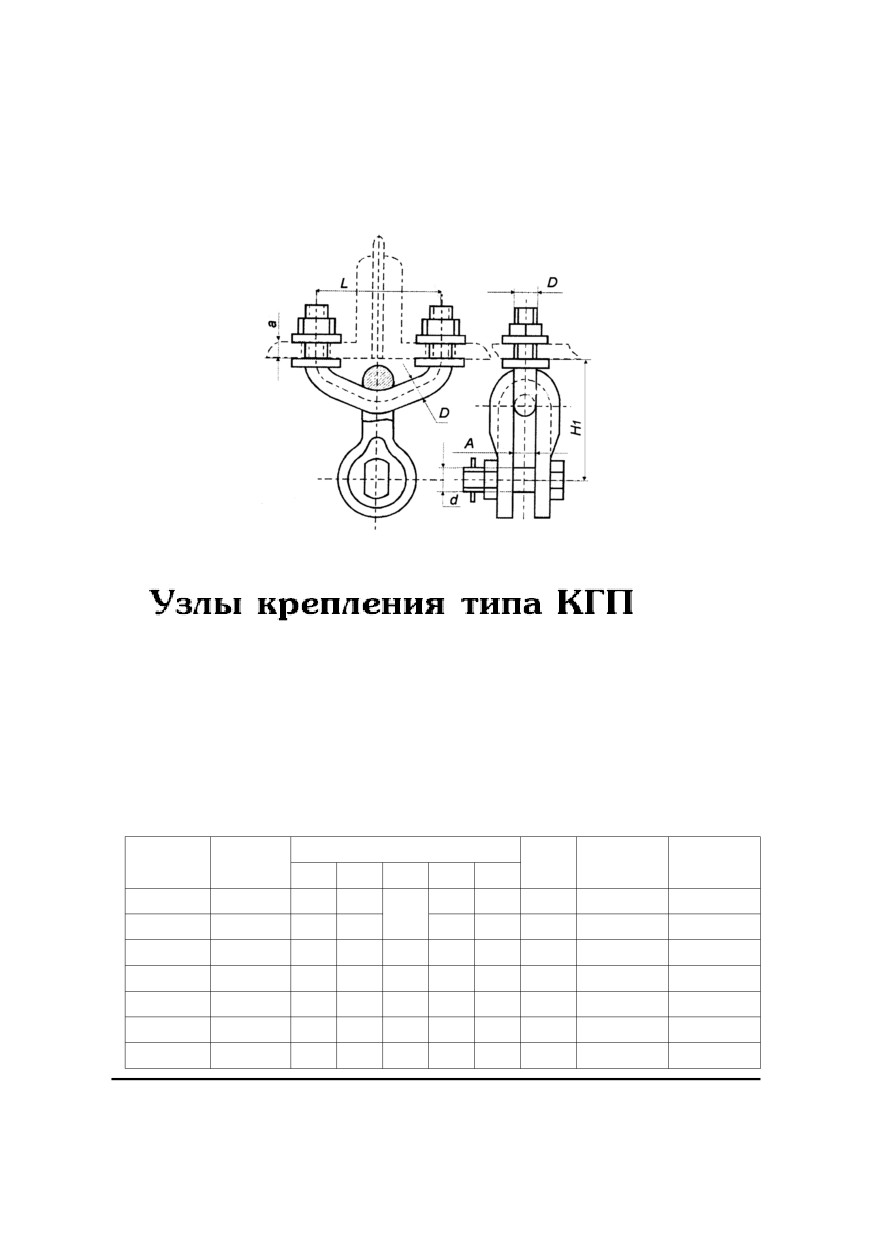

Узлы крепления типа КГП предназначены для крепления поддерживающих изо
лирующих подвесок к опорам воздушных линий электропередачи и распредели
тельных устройств. По механической прочности узлы крепления расчитаны как на
растягивающие, так и на изгибающие нагрузки, одновременно они отвечают требо
ваниям удобства монтажа.
Узлы крепления типа КГП имеют размеры, соответствующие привязочным раз
мерам унифицированных промежуточных опор, разработанных институтом «Энер
госетьпроект» при различных типах изоляторов в подвесках, крепящихся к этим
опорам.
Размеры, мм
Масса,
Разрушающа
Комплек-
Марка
Код ОКП
кг
я нагрузка, кН
туется скобой
D
H1
L
d
A
КГП-7-1
3449910517
16
82
16
17
0,8
70
СК-7-1А
80
КГП-12-1
3449910519
20
104
22
23
2,0
120
СК-12-1А
КГП-16-1
24
108
100
25
26
2,43
160
СК-16-1А
КГП-16-2
3449910521
20
109
80
25
26
2,0
160
СК-16-1А
КГП-21-1
27
113
100
28
29
3,6
210
СК-21-1А
КГП-21-2
24
114
100
28
29
3
210
СК-21-1А
КГП-9/12-2С
3449910512
20
95
44
22
23
1,84
120
СК-12-1А
12
Узлы крепления типа КГП крепятся к опорам через два отверстия путем затяж
ки гаек. После затяжки, гайки фиксируются от самоотвинчивания раскерниванием.

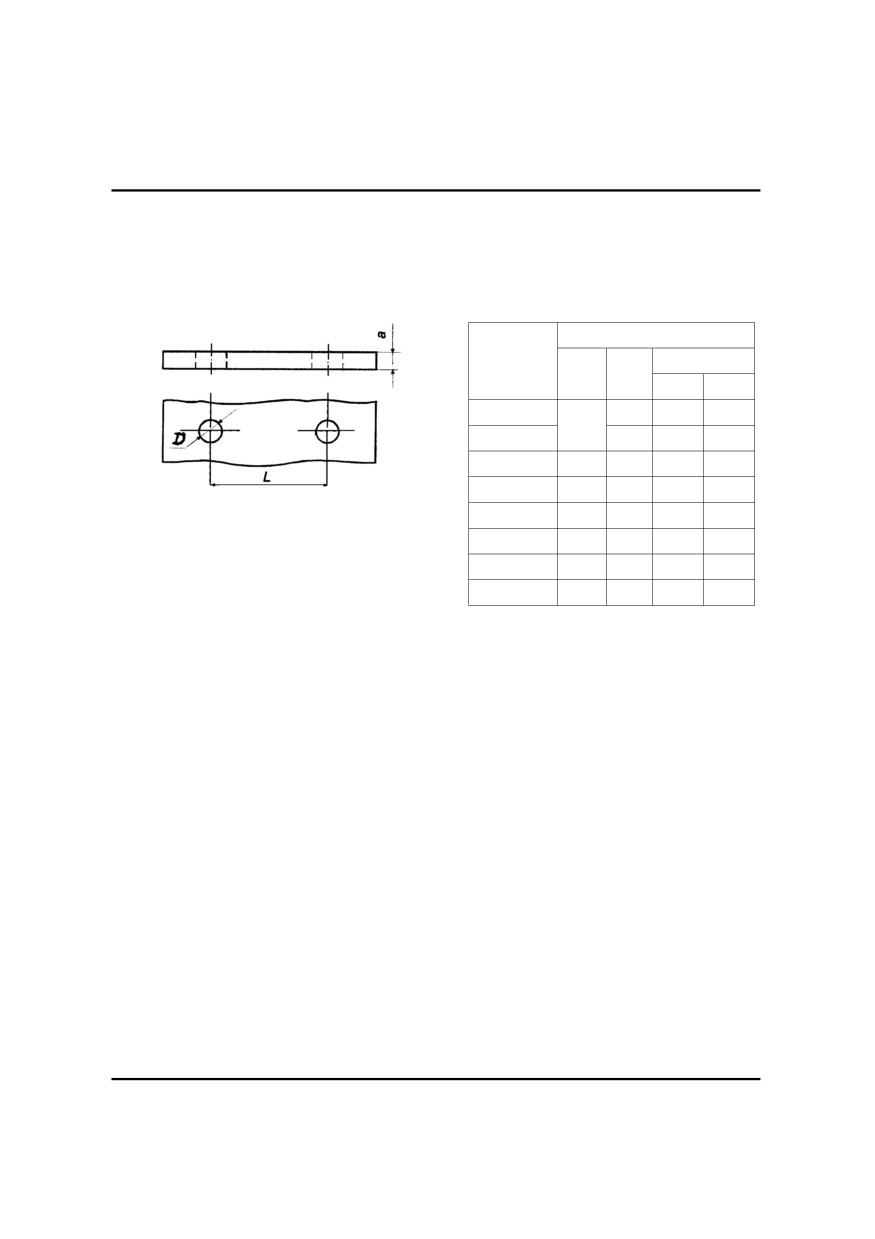

Привязочные размеры элементов опор, предназначенных для установки на них
узлов крепления КГП, приведены в нижеследующей таблице.
Размеры, мм
Марка
a
L
D
max
min
КГП-7-1
17,0
8
6
80
КГП-12-1
22,0
16
12
КГП-16-1
100
25,0
16
12
КГП-16-2
80
22,0
16
12
КГП-21-1
100
28,0
16
12
КГП-21-2
100
25,0
16
12
КГП-30-1
100
28,0
16
12
КГП-9/12-2С
44
21,5
18
12
13
Предназначен для непосредственного крепления поддерживаю
щих изолирующих подвесок к металлическим траверсам опор через
сферическое шарнирное сопряжение пестика специальной серьги.
Код ОКП
34.4991.0518
Разрушающая нагрузка
при углах отклонения гирлянд
до 45° в двух направлениях,
кН, не менее
70
Масса, кг
1,12
14
Предназначен для непосредственного крепления поддерживаю
щих изолирующих подвесок к металлическим траверсам опор через
сферическое шарнирное сопряжение пестика специальной серьги.
Код ОКП
34.4991.0516
Разрушающая нагрузка, кН
70
Масса, кг
0,7
15
Комплектуется серьгой
СРС-7-16
Предназначен для крепления поддерживающих изолирующих подвесок к
опорам линий электропередачи и распределительных устройств.
Разрушающая нагрузка, кН
Не менее
70
Масса кг
1,15
Комплектуется серьгой
СРС-7-16
16
Предназначены для крепления поддерживающих и натяжных изолирующих под
весок проводов воздушных линий электропередачи к металлическим траверсам.
Узлы крепления типа КГ представляют собой усиленный вариант крепления на
тяжных и поддерживающих изолирующих подвесок. Они показали себя как высоко
надежные конструкции при работе в условиях динамических и пульсирующих гори
зонтальных и вертикальных нагрузок.
Марка
Код ОКПО
Размеры, мм
Масса,
Разрушаю
Комплек
кг
щая нагруз
туется
D
С
H
В
d
L
ка, кН
скобой
КГ 12 1
3449910501
M16
85
92
23
22
41
2,40
120
СК 12 1А
КГ 16 1
3449910502
M20
95
99
26
25
48
3,22
160
СК 16 1А
Узлы крепления типа КГ крепятся к опорам через четыре отверстия путем за
тяжки гаек U образных болтов. После затяжки гайки фиксируются от самоотвинчи
вания раскерниванием. Привязочные размеры элементов опор, предназначенных
для установки на них узлов крепления, приведены ниже в следующей таблице.
Размеры, мм
Марка
C
L
D1
a
max
min
КГ 12 1
85
41
17,0
20
7
КГ 16 1
95
48
21,5
26
16
17
Скобы предназначаются для перехода с шарнирного цепного со
единения на соединение типа «палец проушина», изменения распо
ложения оси шарнирности, сцепления арматуры, расчитанной на раз
ные нагрузки.
Размеры, мм
Разрушающая
Марка скобы
Масса, кг
нагрузка, не
D
d
d1
B
B1
H
H1
менее кН
СК-7-1А
42
16
14
17
66
50
84
0,38
70
СК-12-1А
52
22
18
23
93
65
108
0,91
120
СК-16-1А
52
25
20
26
103
70
115
1,22
160
СК-21-1А
62
28
24
29
108
75
129
1,82
210
СК-30-1А
73
36
28
38
130
100
163
2,97
300
18
Предназначена для изменения расположения плоскости шарнир
ности, в изолирующих подвесках воздушных линий электропередачи.
Марка
Размеры, мм
Масса,
Разрушающая
скобы
кг
нагрузка,
А
В
В1
b
D
d
H
не менее
кН
СКТ 7 1
60
17
40
16
17
16
95
0,3
70
СКТ 12 1
70
23
50
22
23
22
120
0,55
120
СКТ 16 1
80
26
60
25
26
25
135
0,95
160
19
Предназначены для
удлинения
изолирующих
подвесок воздушных линий
электропередач.
Марка
d
b
L
B
l1
H
R
Масса,
Разрушающая
кг
нагрузка,
не менее
kH (тс)
ПР 7 6
17
16
70
40
18,5
107
40
0,44
70 (7)
ПР 12 6
23
22
85
50
23,5
132
40
0,94
120 (12)
ПР 16 6
26
25
100
55
26
152
55
1,36
160 (16)
ПР 21 6
29
28
105
60
29
163
55
1,75
210 (21)
ПР 25 6
34
32
110
65
32
174
55
2,35
250 (25)
ПР 30 6
38
36
130
70
35
200
75
3,24
300 (30)
ПР 35 6
40
38
140
75
38
216
75
4,0
350 (35)
ПР 45 6
42
40
150
85
43
236
75
5,3
450 (45)
ПР 53 6
44
42
165
90
47
259
75
6,38
530 (53)
ПР 60 6
47
45
185
95
53,5
292
75
8,9
600(60)
ПР 75 6
52
50
195
105
59
313
110
11,6
750 (75)
ПР 90 6
58
56
215
115
64,5
344
110
14,87
900 (90)
ПР 110 6
62
60
240
130
70
380
110
20,0
1100 (110)
ПР 120 6
67
65
260
150
80
420
110
29,6
1200 (120)
20
Предназначены для удлинения изолирующих подвесок воздушных линий
электропередач.
Разрушаю
Масса,
щая нагрузка
марка
d
b
L
B
L₁
H
кг
не менее
кН(тс)
ПР-7-6А
17
16
70
40
18,5
107
0,34
70(7)
ПР-12-6А
23
22
85
50
23,5
132
0,65
120(12)
ПР-16-6А
26
25
100
55
26
152
0,89
160(16)
21
Предназначены для увеличения длины подвесок и сцепления между собой ар
матуры с однолапчатыми проушинами.
Марка
ОКП
Разру
Размеры, мм
Масса,
звена
шающая
кг
нагрузка,
D
B
L
H
кН, не
менее
2ПР 7 1
3449910719
70
16
17
50
30
0,49
2ПР 12 1
3449910720
120
22
23
85
50
1,25
2ПР 16 1
3449910721
160
25
26
100
60
1,87
2ПР 21 1
3449910722
210
28
29
105
56
2,73
2ПР 25 1
3449910723
250
32
34
110
63
3,68
2ПР 30 1
3449910724
300
36
38
130
70
5,31
2ПР 35 1
3449910752
350
38
40
140
75
6,27
2ПР 45 1
3449910725
450
40
42
150
80
7,67
2ПР 53 1
3449910727
530
42
44
165
85
9,20
2ПР 60 1
3449910728
600
45
47
185
95
11,96
2ПР 75 1
3449910729
750
50
52
195
110
16,40
2ПР 90 1
3449910872
900
56
58
215
120
21,00
2ПР 110 1
3449910731
1100
60
62
245
140
27,56
22
Предназначены для регулировки длины подвесок и оттяжек опор,
для перехода от одного вида соединения к другому и изменения рас
положения оси вращения, для ступенчатого регулирования длины
подвески.
Марка зажима
Размеры, мм
Масса, кг,
не более
L
H
b
ПРР 7 1
530
30
16
2,08
ПРР 12 1
610
45
22
3,69
ПРР 16 1
620
60
25
5,00
ПРР 21 1
820
56
28
8,76
23
Предназначены для установки лучевых коромысел 3КЛ, 5КЛ, 8КЛ,
в натяжных изолирующих подвесках с раздельным креплением изо!
ляторов к опорам ВЛ 500—1150 кВ.
Марка
B
B1
D
L
L1
d
Масса,
Разрушающая
кг
нагрузка,
не менее
кН (тс)
2ПРР!7!2
17
30
17
275
315
16
1,20
70 (7)
2ПРР!12!2
23
45
23
275
335
22
2,12
120 (12)
2ПРР!16!2
26
60
26
275
345
25
2,90
160(16)
2ПРР!21!2
29
56
29
375
445
28
4,87
210 (21)
2ПРР!25!2
34
63
34
375
455
32
6,42
250 (25)
2ПРР!30!2
38
70
38
375
455
36
8,41
300 (30)
24
Предназначено для увеличения длины изолирующей подвески воздушных
линий электропередачи.
Марка
B
d
B1
L1
b
L
D
H
Мас
Разрушающая
не
са,
нагрузка, не
менее
кг
менее кН (тс)
ПРТ 7 1
17
16
30
110
16
70
17
61
0,462
70 (7)
ПРТ 12 1
23
22
50
160
22
100
23
78
1,145
120 (12)
ПРТ 16 1
26
25
60
180
25
110
26
83
1,43
160 (16)
ПРТ 21 1
29
28
56
185
28
115
29
98
2,30
210 (21)
ПРТ 25 1
34
32
63
215
32
135
34
110
3,27
250 (25)
ПРТ 30 1
38
36
70
220
36
140
38
120
4,20
300 (30)
ПРТ 35 1
40
38
75
240
38
150
40
125
5,37
350 (35)
ПРТ 45 1
42
40
85
260
40
160
42
130
7,21
450 (45)
ПРТ 53 1
44
42
85
265
42
165
44
137
8,00
530 (53)
ПРТ 60 1
47
45
95
305
45
185
47
142
9,78
600 (60)
ПРТ 75 1
52
50
110
325
50
195
52
162
12,90
750 (75)
ПРТ 90 1
58
56
120
370
56
220
58
175
17,04
900 (90)
ПРТ 110 1
62
60
140
425
60
245
62
195
22,30
1100 (110)
25
Предназначены для обеспечения перехода от арматуры одного
ряда нагрузок к другому.
Разрушаю
щая
B, не
Масса,
Марка
b
D
L
H
нагрузка,
менее
d
B1
L
1
кг
не менее
кН (тс)
ПРТ-12/16-2
26
25
56
175
22
23
110
83
1,60
ПРТ-12/21 -2
29
28
56
175
22
23
110
88
1,70
120(12)
ПРТ-12/45-2
42
40
60
220
22
23
150
115
3,43
ПРТ-16/12-2
23
22
56
175
25
26
110
78
1,50
26
Разрушаю
щая
B, не
Масса,
Марка
L
b
D
L
H
нагрузка,
менее
d
B1
1
кг
не менее
кН (тс)
ПРТ-16/21 -2
29
28
60
185
25
26
115
88
1,90
ПРТ-16/25-2
34
32
70
200
25
26
125
100
2,43
160(16)
ПРТ-16/30-2
38
36
80
200
25
26
125
115
2,63
ПРТ-16/45-2
42
40
80
230
25
26
145
115
3,94
ПРТ-21/12-2
23
22
56
175
28
29
110
78
1,50
120(12)
ПРТ-21/16-2
26
25
60
185
28
29
115
83
1,80
160(16)
ПРТ-21/30-2
38
36
70
215
28
29
140
115
3,67
ПРТ-21/45-2
42
40
80
235
28
29
150
120
4,80
210(21)
ПРТ-21/60-2
47
45
95
265
28
29
170
132
6,15
ПРТ-25/12-2
23
22
60
205
32
34
135
78
1,74
120(12)
ПРТ-25/16-2
26
25
70
200
32
34
125
83
1,98
160(16)
ПРТ-25/21-2
29
28
60
215
32
34
140
98
2,96
210(21)
ПРТ-25/60-2
47
45
95
270
32
34
170
132
6,25
250(25)
ПРТ-30/12-2
23
22
60
210
36
38
140
78
1,90
120(12)
ПРТ-30/21-2
29
28
70
215
36
38
140
98
3,10
210(21)
ПРТ-30/60-2
47
45
95
275
36
38
175
137
8,30
300(30)
ПРТ-35/21-2
29
28
70
230
38
40
150
98
3,60
210(21)
ПРТ-45/12-2
23
22
60
230
40
42
150
78
2,10
120(12)
ПРТ-45/30-2
38
36
75
250
40
42
160
130
5,78
300(30)
ПРТ-60/45-2
42
40
90
275
45
47
165
125
6,16
450(45)
27
Предназначено для удобства монтажа и эксплуатации поддержи
вающих и натяжных изолирующих подвесок воздушных линий
электропередачи.
Марка
B
b
D
d
L
L1
H
H1
Мас
Разрушающая
не
са,
нагрузка, не
менее
кг
менее кН
(тс)
ПТM 7 2
17
16
17
16
80
60
117
96
0,80
70 (7)
ПТM 12 2
23
22
23
22
100
80
152
132
2,10
120 (12)
ПТM 16 2
26
25
26
25
110
90
174
154
2,55
160 (16)
28
Предназначено для удобства монтажа и эксплуатации поддерживающих и на
тяжных изолирующих подвесок воздушных линий электропередачи.
Марка
B
B1
d
D
L
L1
R
Масса,
Разрушающая
кг
нагрузка, не
менее кН (тс)
ПТM 7 3
17
56
16
17
50
88
19
0,7
70 (7)
ПТM 12 3
23
78
22
23
70
122
26
1,80
120 12)
ПТM 16 3
26
78
25
26
80
144
32
2,4
160 (16)
ПТM 21 3
29
93
28
29
80
146
33
3,08
210 (21)
ПТM 25 3
34
105
32
34
95
167
36
5,03
250 (25
ПТM 30 3
38
120
36
38
100
172
36
6,72
300 (30)
29
Предназначены для бесступенчатого регулирования длины подве
сок (талреп).
Типо
Размеры, мм
Разрушающая
Масса, кг
размер
нагрузка, кН (тс),
не более
d
B
L
не менее
ПТР 7 1
14
17
618
66,64 (6,8)
3,0
ПТР 12 1
18
24
700
117,68 (12,0)
5,7
ПТР 16 1
20
27
738
156,90 (16,0)
7,2
ПТР 21 1
24
30
802
205,94 (21,0)
9,5
ПТР 25 1
26
36
854
245,16 (25,0)
13,8
ПТР 30 1
28
48
1195
600 (61,2)
40,6
30
Предназначены для крепления двух проводов фазы к изолирую
щим подвескам.
Марка
Размеры, мм
Разрушающая
Масса,
коромысла
нагрузка,
кг
L
l
H
l1
D
кН (тс),
не менее
K2 12 2
195
150
110
60
23
120
2,5
K2 7 1C
160
120
110
70
17
70
1,5
31
Предназначены для крепления многоцепной изолирующей под
вески к опоре или одноцепной изолирующей подвеске двух или
более проводов воздушных линий электропередач.
Марка
Разрушающая
Размеры, мм
Масса,
коромысла
нагрузка Р,
L
H
D
кг,
кН(тс),
не более
не менее
2КУ-12-1
400
190
20
120 (12)
4,8
2КУ-12-2
600
315
20
120 (12)
11,4
2КУ-25-2
28
370
600
250(25)
16,5
32
Марка
Размеры, мм
Разрушающая
Масса,
коромысла
нагрузка Р,
L
H
D
кг,
кН(тс),
не более
не менее
2КУ-30-1
450
213
28
300 (30)
8,3
2КУ-30-2
32
256
500
300 (30)
13,0
2КУ-45-1
36
183
400
450 (45)
10,3
2КУ-45-2
36
268
450
450 (45)
13,3
2КУ-60-1
42
360
600
600 (60)
28,5
2КУ-60-2
42
250
450
600 (60)
16,5
2КУ-60-3
42
220
400
600 (60)
13,5
2КУ-75-1
42
270
400
750 (75)
15,8
2КУ-75-2
42
270
550
750 (75)
22,0
2КУ-90-1
48
352
600
900 (90)
31,8

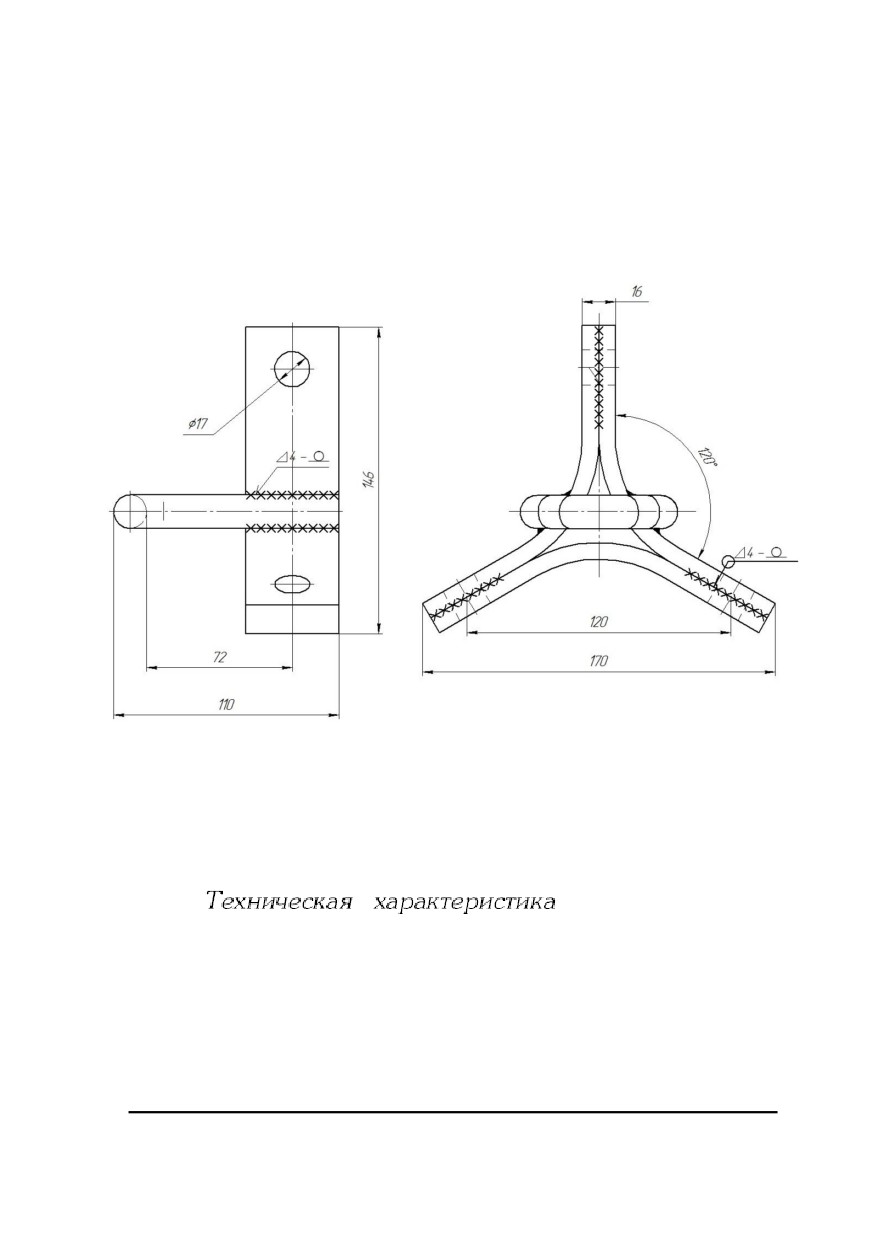

33

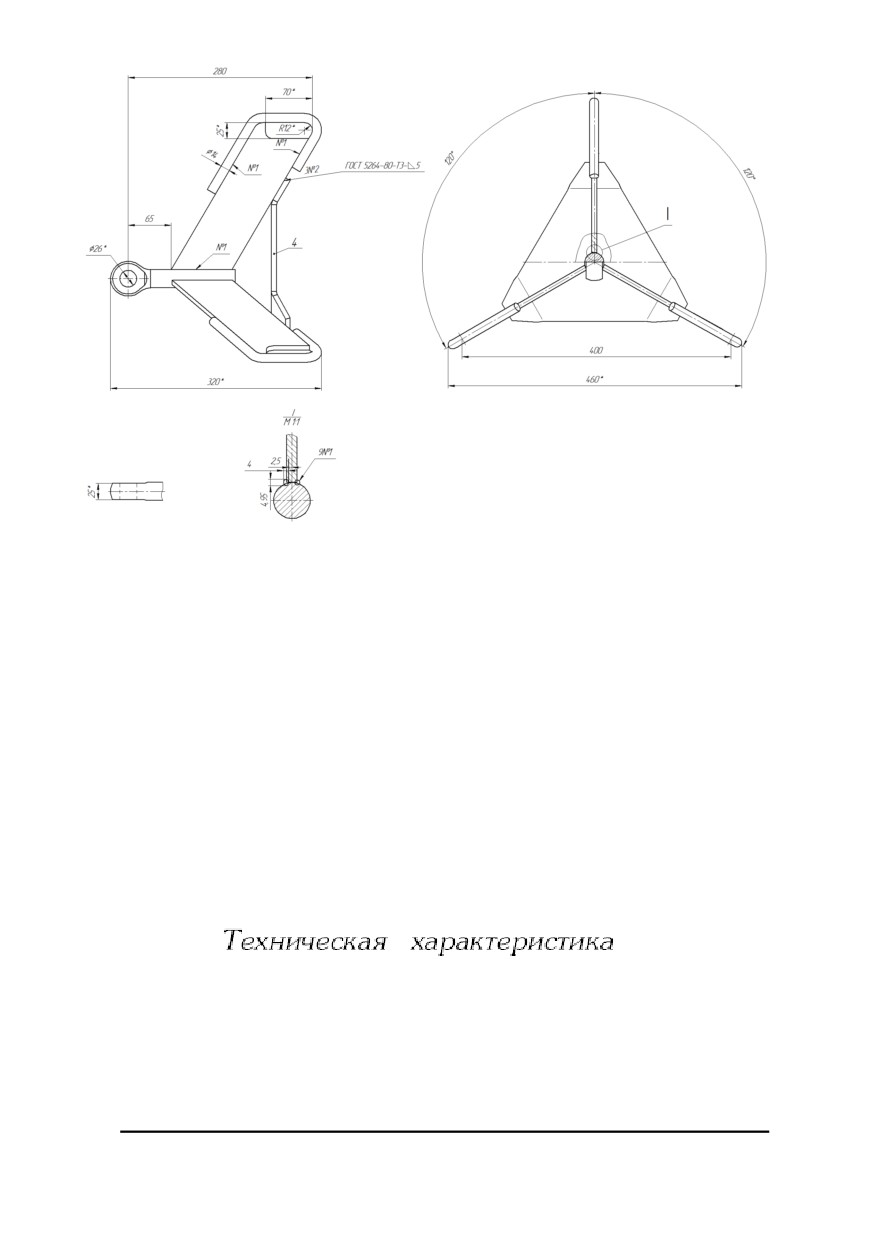

Коромысло универсальное трехлучевое
3КУ-16-1
Применяется для крепления трех проводов к изолирующей подвеске
обеспечивает соединение цепного типа.
Разрушающая нагрузка
160 кН
Масса
0,9 кг
34
Предназначено для прикрепления многоцепной изолирующей
подвески к опоре или к одноцепной изолирующей подвеске двух или
более проводов воздушных линий электропередачи.
Марка
Размеры, мм
Разрушающая
Масса,
коромысла
нагрузка Р,
кг,
L
H
D
кН (тс),
не более
не менее
2КЛ#12/16#1
600
225
22
60 (60)
14,6
35
Предназначено для объединения четырех цепей натяжной изоли
рующей подвески с помощью лучей коромысла.
Код ОКП
34.4991.0390
Масса, кг
74,6
Разрушающая нагрузка, кН,
не менее
60
36
Коромысло КТЗ - 7 -1
Предназначено для крепления трёх проводов к изолирующей
подвеске
Разрушающая нагрузка, кН
70
Не менее
Масса кг
1,5 кг
37
ТУ 3449-006-89269060-2011
Зажимы поддерживающие глухие для одного и более проводов,
подвесы многороликовые, распорки специальные и зажимы опорные.

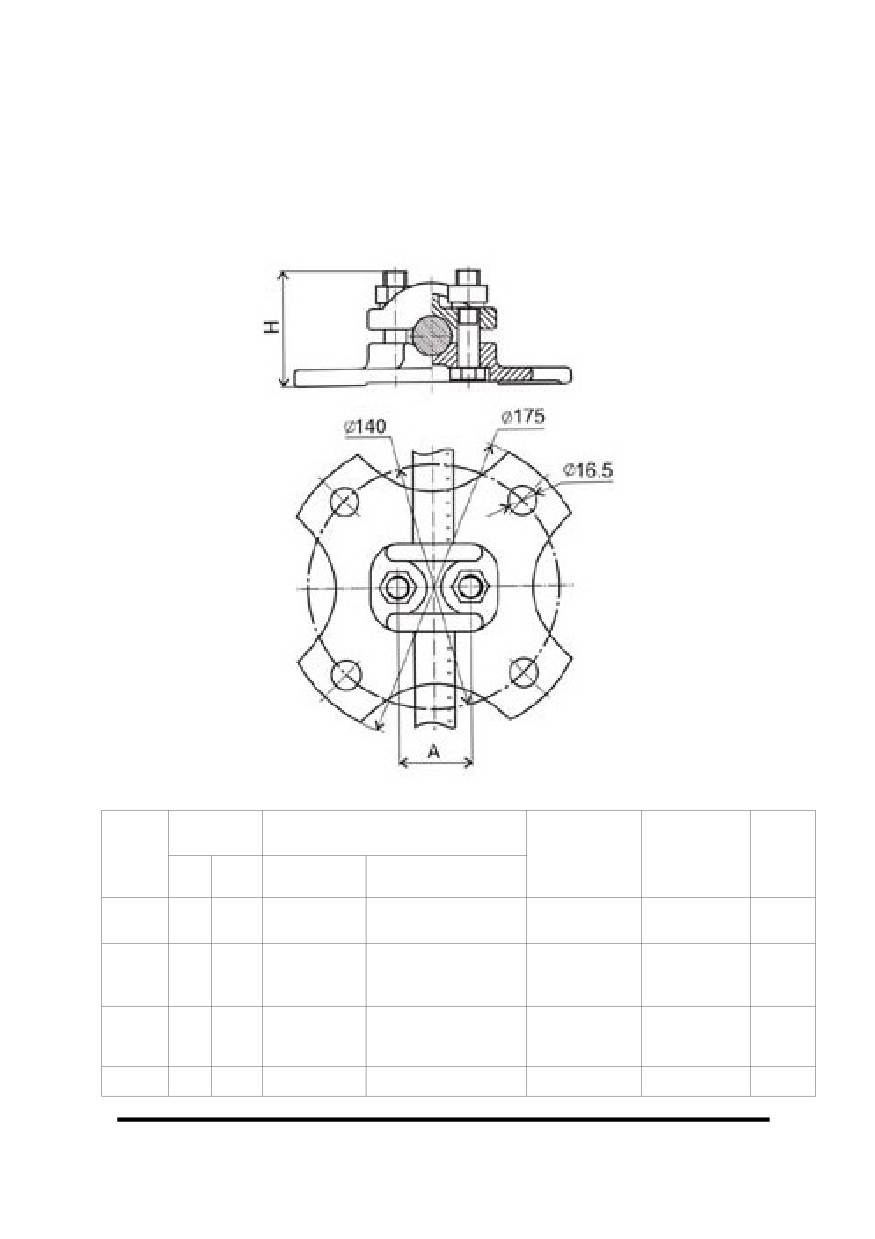

38
Зажим опорный типа АА
Номинальное сечение проводов, мм2
Прочность
Размеры, мм
Разрушающая
Масса,
Марка
по ГОСТ 839-80
заделки
нагрузка, не
кг, не
зажима
АС, АпС, АСКСАпСКС,
провода не
А
Н max
А, Ап, АпКп,
менее кН (тс)
более
АСКП, АпСКП, АСК,
менее кН (тс)
185/24; 185/29; 205/27;
АА-4-3
40
59
4,9 (0,5)
1,96 (0,2)
0,68
185; 240; 300
240/32; 240/39
300/39; 300/48; 330/30;
350; 400; 450;
АА-5-3
50
68
330/43; 400/51; 400/64;
4,9 (0,5)
1,96 (0,2)
0,69
500
450/56; 500/27
550; 600; 650;
500/26; 500/64; 550/71;
АА-6-3
55
75
4,9 (0,5)
1,96 (0,2)
10,7
700; 750
600/72; 650/79; 700/86
АА-8-3
65
86
-
4,9 (0,5)
1,96 (0,2)
5,08

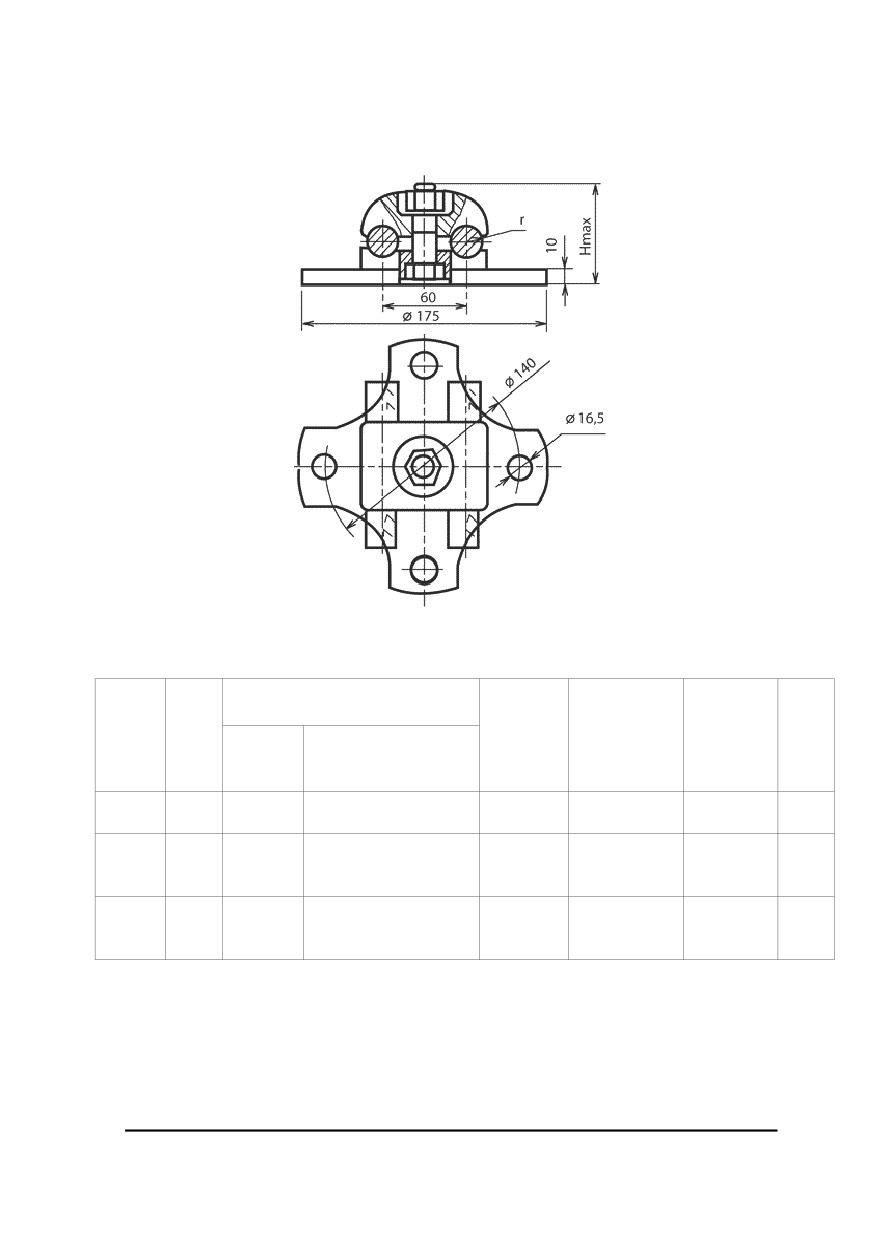

39
Зажим опорный типа 2АА
Номинальное сечение проводов,
Прочность
Диапазон
мм2 по ГОСТ 83980
Разрушающая
заделки
Масса,
Марка
Н max,
диаметров
АС, АпС, АСКСАпСКС,
нагрузка, не
провода не
кг, не
зажима
мм
А, Ап,
проводов,
АСКП, АпСКП, АСК,
менее кН (тс)
менее кН
более
АпКп, АКП
мм
АпКС
(тс)
185; 240;
185/24; 185/29; 205/27;
2АА-4-3
68
17,5-22,1
4,9 (0,5)
1,96 (0,2)
0,79
300
240/32; 240/39
300/39; 300/48; 330/30;
350; 400;
2АА-5-3
73
330/43; 400/51; 400/64;
24,0-29,4
4,9 (0,5)
1,96 (0,2)
0,82
450; 500
450/56; 500/27
550; 600;
500/26; 500/64; 550/71;
2АА-6-3
73
650; 700;
30,0-36,2
4,9 (0,5)
1,96 (0,2)
0,9
600/72; 650/79; 700/86
750
40
Предназначены для крепления трубы ∅ 48 мм к
проводам.
Марка распорки
Расчетный диаметр
Масса, кг
проводов по ГОСТ 839 80
4РС 3 600
27,5÷30,6
6,0
4РС 2 400А
21,6÷26,6
4,73
41
Предназначены для крепления проводов к изолирующей подвеске
на промежуточных опорах ЛЭП 35, 110 кВ.
Марка
Тип провода
Диаметр
Масса, кг
зажима
провода, мм
ПГ%2%11А
медные,
6,4—9,0
0,90
алюминиевые,
сталеалюминиевые,
стальные
ПГ%2%11Б
медные,
9,2—12,6
алюминиевые,
сталеалюминиевые
ПГ%2%11Д
стальные канаты и провода
8,0—10,5
0,94
типа ПС
ПГ%3%12
медные алюминиевые,
12,5—19,6
1,25
сталеалюминиевые
42
Предназначены для крепления проводов и молниезащитных тросов на промеж
уточных опорах.
Марка
Номинальное сечение, мм2,
ТУ 14 4
Диапазон
Разме
Масса,
зажима
проводов марок
661 75
диамет
ры,
кг
ров
L,
ГОСТ 839 80
прово
мм
дов,
М
А, АКП
АС,
ПС
мм
АСКС,
АСКП,
АСК
ПГН 1 5
25; 35; 50
25; 35; 50
25/4,2
24,6;
6,4—9,0
192
0,7
35/6,2
34,4
ПГН 2 6
70; 95
70;95
50/8,0
9,2—12,6
192
0,7
70/11
ПГН 2 6А
—
—
—
24, 60
6,4—9,0
190
0,94
34, 40
49, 40
ПГН 3 5
120
120
95/16;
—
—
220
1,1
150
150
120/19;
185
185
120/27;
150/19;
150/24;
150/34;
185/24;
185/29;
185/43
43
Диаметр алюминиевых
и сталеалюминиевых
проводов, мм
21,6 ... 33,2
Масса, кг
1,54
44
№ позиции
Обозначение
Интервал диаметров
Масса, кг
проводов марок
А, АКП, АС, АСКС, АСКП,
АСК по
ГОСТ 839 80
7
ПГН 5 3 0 7Ж
23,1—24,8
0,155
45
Предназначены для подвески сталеалюминиевых, бронзовых, ста
лебронзовых проводов и стальных канатов на промежуточных канатов
на промежуточных опорах больших переходов ВЛ через естествен
ные препятствия (реки, овраги, водохранилища).
Марка
Тип провода, каната
Размеры, мм
Разрушающая
Масса, кг
подвеса
(диаметр)
нагрузка, не
D
R
менее, кН
П6Р 30 1
АС (24,1—37,5);
28
19
300
203
БС (28—33);
Б(9,2—22,8);
С(23,5—27,0)
46
Многороликовые подвесы применяются для подвески стальных
канатов и сталеалюминиевых проводов на промежуточных опорах
больших переходов. Конструкция подвеса обеспечивает самоуста
новку роликов по дуге, величина которой зависит от высоты опоры,
пролета и тяжения по проводу.
При подвеске сталеалюминиевых проводов в роликовых подвесах
на провода надевается защитная муфта протектор. Фиксация муфты
на проводе осуществляется опрессованием.
ОКП
34.4991.1305
Масса, кг
489,0
Разрушающая нагрузка, кН,
не менее
420
Монтируемые:
— сталеалюминиевые
провода, мм
∅ 24,1—∅ 37,5
— стальные канаты, мм
∅ 23,5—∅ 27,0
Технические требования
ТУ 34 27.10578 83
47
ТУ 3449-002-89269060-2011
Натяжные зажимы предназначены для крепления проводов и ка
натов к натяжным подвескам анкерно угловых опор.
Зажимы воспринимают нагрузку от тяжения проводов (канатов) в
нормальном режиме при воздействии на них ветра и гололеда.
Зажимы должны обеспечивать прочность заделки проводов (кана
тов) не ниже 90% от расчетной прочности проводов (канатов) на раз
рыв. Они должны также обеспечивать надежный электрический кон
такт. Относительное сопротивление электрического контакта в зажи
мах, где провод (канат) разрезается, не должно превышать единицы.
В зависимости от конструкции и способа монтажа натяжные за
жимы подразделяются на клиновые, болтовые, заклинивающиеся и
прессуемые.
48
Зажимы типа НКК 1 1Б предназначены для крепления сталеалю
миниевых проводов диаметром 4,5 мм ... 9,6 мм (клин 1), стальных
канатов диаметром 6,6 мм ... 9,2 мм (клин 2) к натяжным подвескам
анкерно угловых опор. Прокладки в зажимах типа НКК не применяют
ся. Монтаж зажимов не требует разрезания проводов.
Код ОКП
3449911503
Разрушающая нагрузка, кН,
не менее 60
Масса, кг
0,80 (Клин № 1)
0,78 (Клин № 2)
Провод по ГОСТ 839 80 (Клин № 1) АСТ/1,8
АС16/2,7
АС25/4,2
АС35/6,2
АС50/8,0
Канат по ГОСТ 3062 80 (Клин № 2) ∅ 6,8—9,2
Канат по ГОСТ 3063 80 (Клин № 2) ∅ 6,6—9,1
49
Предназначен для крепления алюминиевых, медных проводов и
стальных канатов к анкерным опорам воздушных линий электропере
дачи.
Марка
ОКП
Номер клина
Марка
Разрушаю
Масса, кг
зажима
провода по
щая
ГОСТ 839 80
нагрузка, кН,
не менее
НК 1 1
3449911502
2
А35, А50
43,9
1,0
НК 1 1
3449911502
3
А70, А95
43,9
1,0
50
Предназначен для крепления алюминиевых, сталеалюминиевых и
медных проводов к натяжным подвескам анкерно угловых опор.
Разрушающая нагрузка, кН, не менее
57
Масса, кг
1,11
Ìàðêà ïðîâîäà ïî ÃÎÑÒ 839-80
Ïðî÷íîñòü çàäåëêè ïðîâîäà, êÍ
А120
17,7
А150
21,7
М120
38,7
АС70/11
21,7
АС95/16
30,0
АС120/19
37,4
А95
13,2
М95
33,9
51
Предназначен для крепления алюминиевых, сталеалюминиевых и
медных проводов к натяжным подвескам анкерно угловых опор.
Разрушающая нагрузка, кН, не менее
88,2
Масса, кг
2,84
Провода по ГОСТ 839 80
Прочность заделки
Марка
Номинальное сече
Диаметр, мм
провода, КН,
ние провода, мм2
не менее
А
150
15,8
20,5
А
185
17,5
25,3
А
240
20,0
33,0
А
300
22,1
39,8
М
150
15,8
47,1
M
185
17,5
61,4
М
240
19,9
78,6
АС
150/19
16,8
41,7
АС
150/24
17,1
47,0
АС
150/34
17,5
56,4
АС
185/24
18,9
50,6
АС
185/29
18,8
53,7
АС
185/43
19,6
70,0
АС
205/27
19,8
55,5
АС
240/32
21,6
65,4
АС
240/39
21,6
70,7
52
содержание .. 1 2 ..
//////////////////////////////////////////
