Длительность выдержки освещения фотобумаги при фотопечати зависит от плотности негатива. В экспозиметрах, служащих для определения этой выдержки, в качестве датчиков используют обычно фоторезисторы или фотодиоды, включая их в одном из плеч сбалансированного электроизмерительного моста. В одну из диагоналей моста включают источник питания, в другую—измерительный прибор, шкалу которого градуируют в единицах времени, например в секундах.

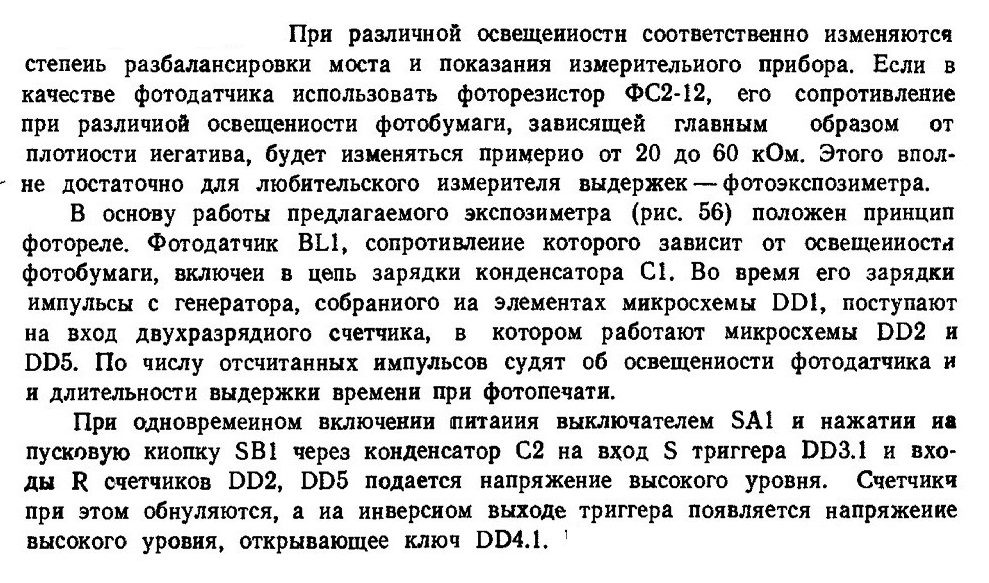

Через этот ключ DD4.I и инвертор DD4.2 импульсы генератора, собранного на микросхеме DD1, поступают на

вход двухразрядного счетчика DD2. Счетчик DD2 считает единицы, a DD5 - десятки импульсов. Информация с выходов счетчиков поступает на соответствующие им семисегментные индикаторы HG1 и HG2. Для согласования выходов счетчиков и входов индикаторов использованы транзисторы VT2—VT15, работающие в ключевом режиме.

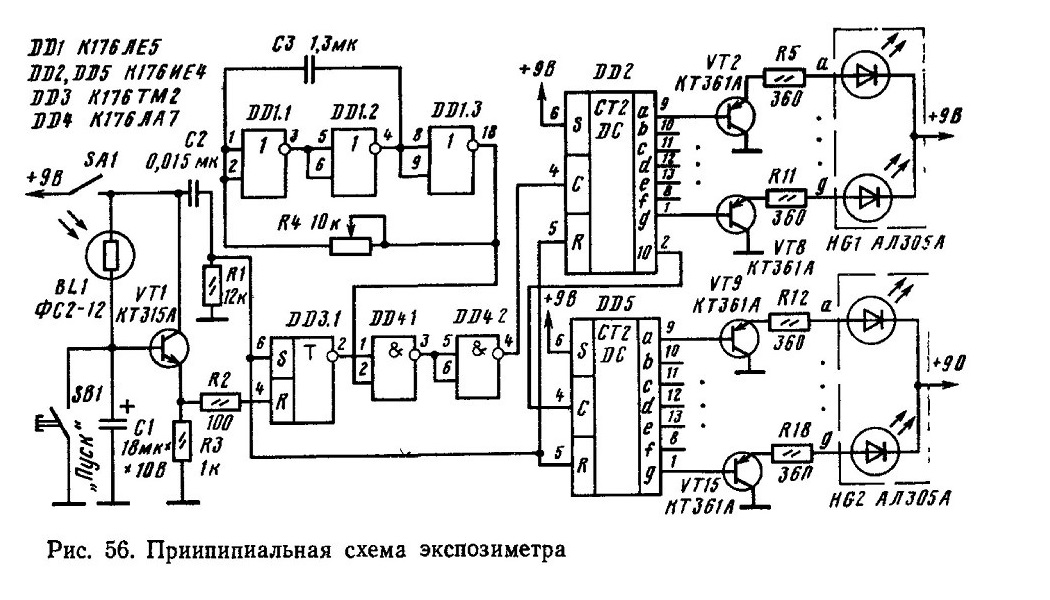

Рис. 56. Принципиальная схема экспозиметра

Число импульсов, фиксируемое индикаторами, зависит от времени зарядки конденсатора C1, что, в свою очередь, определяется степенью освещенности фотодатчика BL1.

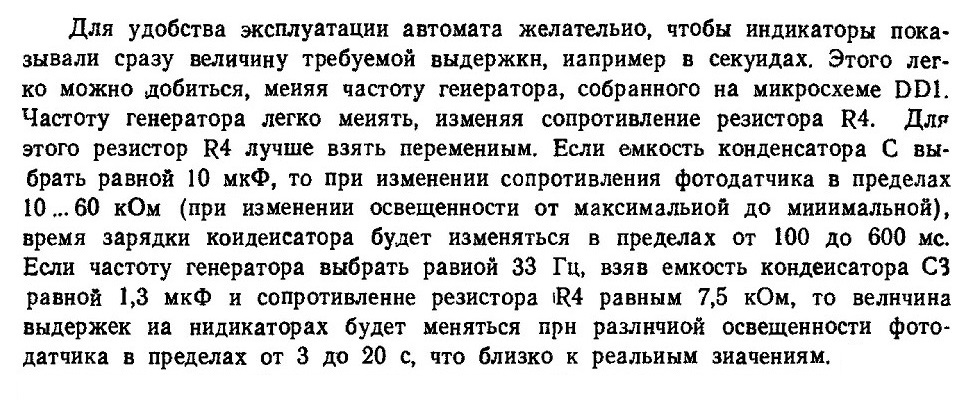

Перед каждым измерением выдержки необходимо кратковременно разомкнуть контакты выключателя SA1, чтобы устройство обесточить и одновременно (тоже кратковременно) замкнуть и тут же разомкнуть контакты кнопки SB1.

Для корректировки показаний индикаторов можно либо менять частоту генератора, либо последовательно с фотодатчиком BL1 включать переменный резистор сопротивлением около нескольких десятков килоом. Подбирая сопротивление этого переменного резистора, можно максимально приблизить показания индикаторов к реальным. Кроме того, подключая параллельно либо последовательно с фотодатчиком BL1 различные переменные резисторы, можно обеспечить корректировку показаний индикаторов в зависимости от типа используемой фотобумаги, типа проявителя и т. п.

При желании и, конечно, наличии необходимых деталей можно смонтировать экспозиметр, автоматически определяющий выдержку в зависимости от плотности негатива, размера фотоснимков, и т. д. и запускающий реле времени на необходимую выдержку. На рис. 57 приведена схема одного из возможных вариантов построения такого фотоэкспозиметра. Он совмещает в себе предыдущий фотоэкспозиметр (по схеме рис. 56) и исполнительную часть реле времени, знакомого вам по схеме рис. 53. Дополнительно параллельно входу счетчиков DD2 и DD5 (рис. 56) подключей вход счетчиков DD3 и DD5 (рис. 57), и введено устройство сравнения, выполненное на элементах микросхем К561ИП2 (DD4, DD6). С выхода этого устройства (вывод 13 DD4 и вывод 13 DD6 на рис. 57) разрешающие сигналы подаются на выводы 5 и 6 DD3.1 (рис. 53).

В начальный момент (до подачи питания в схему) контакты переключателя SA1 и кнопки SB1 (рис. 56) разомкнуты.

При одновременном включении питания и нажатии на кнопку SB1 контакты SA1 замыкаются, подавая напряжение питания в схему, а конденсатор С1 разряжается. Импульс зарядного тока конденсатора С2 попадает на вход S триггера DD3.1 (рис. 56) и входы R счетчиков микросхем DD2, DD5 (рис. 56) и DD3, DD5 (рис. 57).

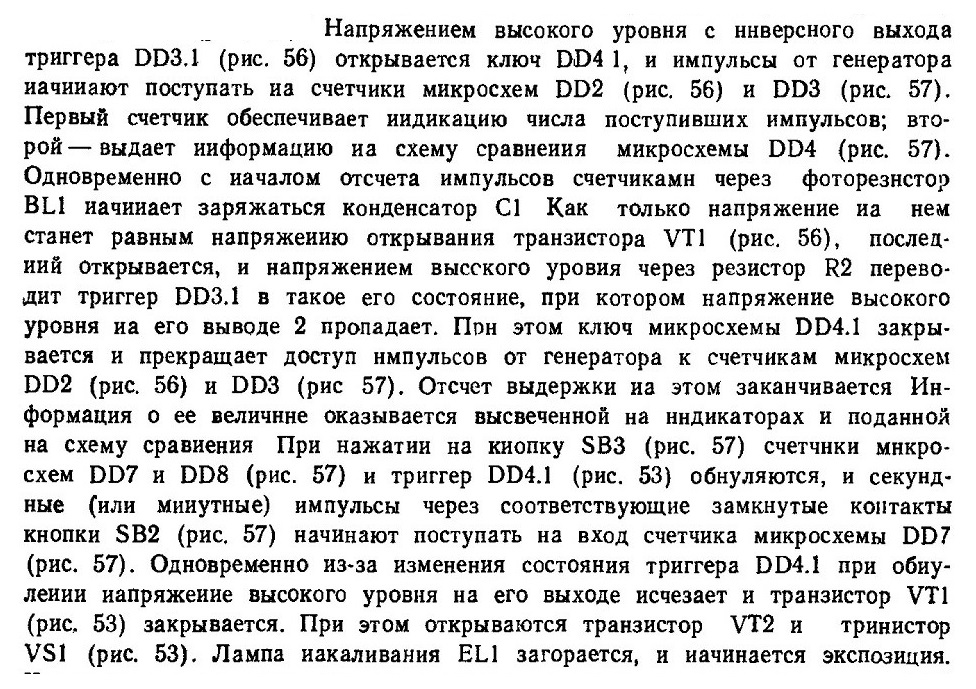

Как только число импульсов, поступивших на входы счетчиков микросхем DD7 и DD8 (рис. 57), сравняется с числом импульсов, поступивших на входы счетчиков микросхем DD3 и DD5 (рис. 57), выходными сигналами со схемы сравнения (выводы 13 DD4 и DD6 на рис. 57) через элементы микросхемы DD3 и

триггер DD4.I (рис. 53) открывается транзистор VTI. При этом закрываются транзистор VT2 и тринистор VS1. Лампа EL1 гаснет. Экспозиция закончена.

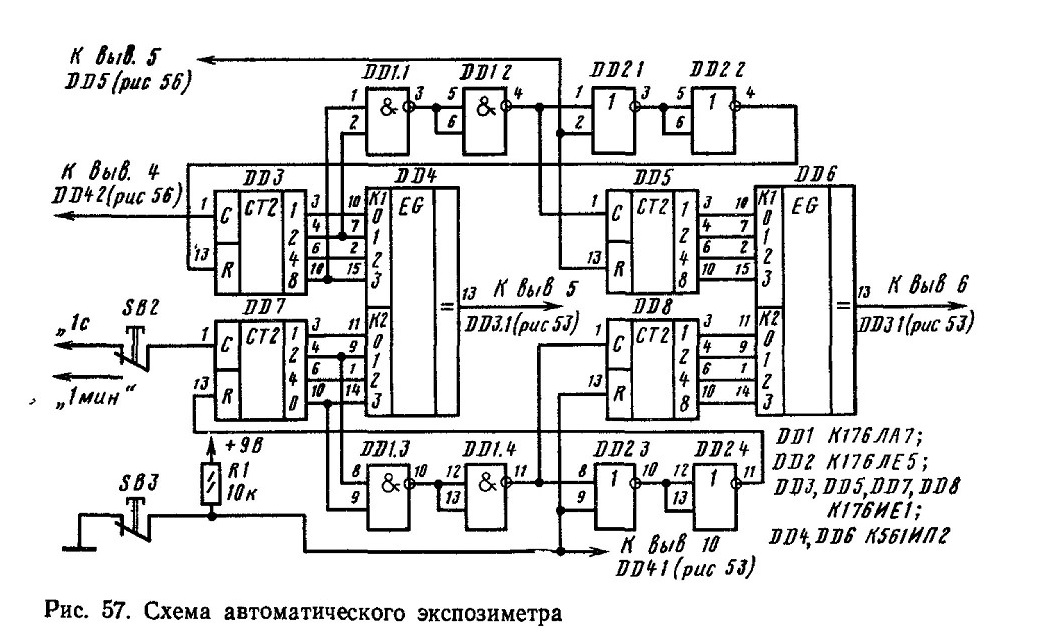

Рис. 57. Схема автоматического экспозиметра

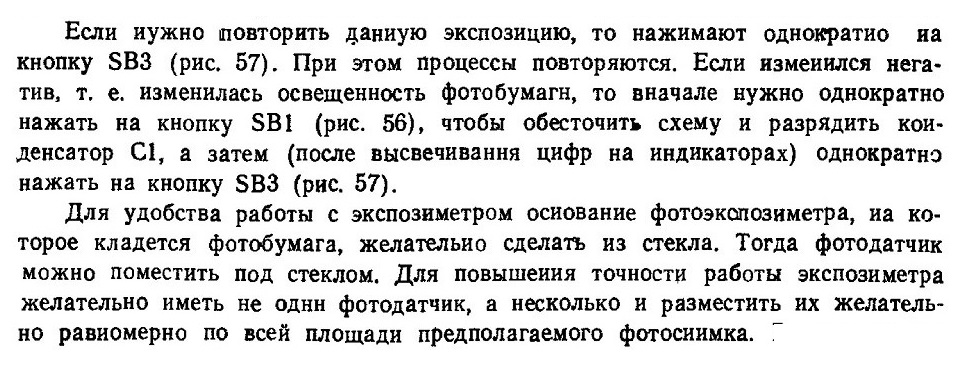

В этом случае определяется информация о средней освещенности всего поля фотоснимка

Если фотодатчик выбрать «точечным», т. е. небольших размеров, то экспозиметр будет определять освещенность только того небольшого участка поля фотоснимка, который попадает на фотодатчик. Однако в ряде случаев, когда требуется определение выдержки исходя из пропечатки какого-то определенного небольшого участка изображения, наилучшим вариантом представляется одиночный фотодатчик, так как при этом его можно поместить именно в том месте изображения, освещенность которого нас интересует. Поэтому наилучшим вариантом будет экспозиметр с двумя типами датчиков. Датчики можно переключать при помощи кнопочного переключателя. Чтобы при этом градуировку автомата сохранить неизменной, достаточно добиться, чтобы общее сопротивление суммы нескольких фотодатчиков было равным сопротивлению одиночного датчика. Этого можно добиться, если воспользоваться фото датчиками одного типа (желательно одной партии). В крайнем случае, с помощью ампервольтомметра их можно подобрать одинаковыми по сопротивлению. Чтобы сопротивление нескольких датчиков сделать равным сопротивлению одного датчика можно воспользоваться параллельно-последовательным соединением фотодатчиков. Например, если взять четыре фотодатчика и соединить их парами последовательно, а затем полученные пары соединить параллельно, то их общее сопротивление будет равным сопротивлению одного фотодатчика.
