Buderus Каталог отопительной техники (2014 год)

Logasol

CKN 2.0 / SKN 4.0 / SKS 4.0

Цены

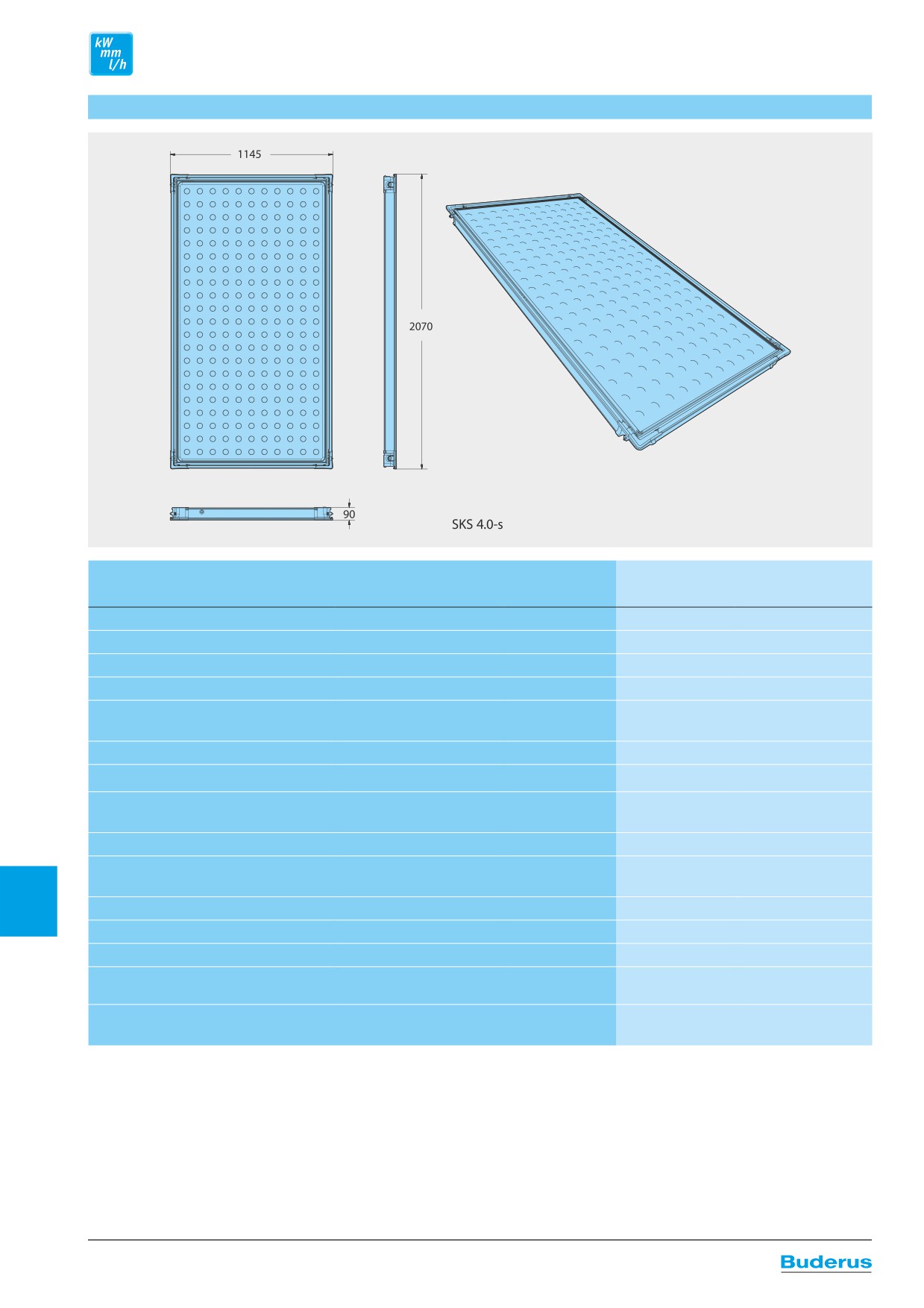

Высокопроизводительный плоский коллектор Logasol SKS 4.0

Logasol SKS 4.0-s

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Logasol SKS 4.0-s

t Для вертикального монтажа

82 999 360

64.062,-

401

Logasol SKS 4.0-w

t Для горизонтального монтажа

82 999 364

76.125,-

Комплектующие

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Гидравлические подключения

t Для подключения одного ряда коллекторов

t На выбор монтаж на наклонной крыше, в крышу

Комплект подключения

или на плоской крыше

SKS 4.0

t Необходимое количество: 1 на 1 ряд коллекторов

на наклонной крыше/в крышу

30 010 601

13.435,-

на плоской крыше

30 010 616

4.888,-

t Для выпуска воздуха из солнечной установки возле

Комплект воздушного

коллекторов

клапана

t Монтаж на выбор: на коллекторе или под крышей

83 077 210

6.110,-

SKS 4.0

t Альтернатива: установка воздухоотделителя LA1

t Необходимое количество: 1 на 1 ряд коллекторов

t Для выпуска воздуха из солнечной установки при заполнении

401

под давлением

t Монтаж между комплектной станцией и баком

t Необходим для заполнения под давлением станцией

Воздухоотделитель LA1

наполнения BS01

t Необходимое количество: 1 на 1 установку

83 007 340

5.258,-

83 007 342

5.258,-

Комплект для

t Для гидравлического соединения (последовательного

соединения рядов

подключения) двух рядов, расположенных друг над другом

83 077 310

6.110,-

коллекторов

t Необходимое количество: 1 на 1 дополнительный ряд

SKS 4.0

Рекомендации по ценам без обязательств. Не предназначены для конечного потребителя, только как основа для расчетов. НДС не включен.

12007

CKN 2.0 / SKN 4.0 / SKS 4.0

Logasol

Цены

Монтажные системы для CKN 2.0

Цена,

Группа

Обозначение Описание

Артикул №

руб.

скидок

Монтаж на наклонной крыше, вертикальный

t Основной комплект для монтажа наклонной на крыше

t Для зданий высотой до 100 м с максимальной снеговой нагрузкой 2 кН/м²

t Для различных видов крыш и кровельных покрытий

Основной

Комплект на первый коллектор (WMT1)

7 709 600 087

2.416,-

401

комплект

Комплект для второго-десятого коллектора в ряду(WMT2)

7 709 600 088

2.502,-

Крепления для типов крыш - волнистые листы / кровельное железо (FKA4)

7 739 300 439

8.710,-

Крепления для типов крыш - шифер / гонт (FKA9)

7 739 300 281

6.970,-

Крепления для типов крыш - профильная черепица / плоская черепица (FKA3)

7 739 300 436

6.967,-

Монтаж на плоской крыше, вертикальный

t Основной комплект для монтажа плоской на крыше

t Для зданий высотой до 100 м с максимальной снеговой нагрузкой 2 кН/м²

t Для различных видов крыш и кровельных покрытий

Основной

Комплект на первый коллектор (WMT1)

7 709 600 087

2.416,-

401

комплект

Комплект для второго-десятого коллектора в ряду(WMT2)

7 709 600 088

2.502,-

Основной комплект для подъема коллектора (WMF1)

7 709 600 091

9.630,-

Допоплнительный комплект для подъема коллектора (FKF13)

7 747 025 402

2.316,-

Монтажные системы для SKN 4.0

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Вертикальный монтаж на кровлю

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

Материал для монтажа на кровлю для первого коллектора ряда

Основная

Для различных видов крыш и покрытий

группа

Необходимое количество: 1 шт на коллекторный ряд

Голландская черепица /черепица /плоская черепица

7 736 614 796

6.812,-

Шифер /Гонт

7 736 614 797

По запросу

Гофрированный лист /кровля из листового железа

7 736 614 798

8.041,-

Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

Материал для монтажа на кровлю для второго-десятого коллектора ряда

Для различных видов крыш и покрытий

Группа для

Необходимое количество: количество коллекторов минус количество

расширения

рядов

Голландская черепица /черепица /плоская черепица

7 736 614 799

6.812,-

Шифер /Гонт

7 736 614 800

7.369,-

Гофрированный лист /кровля из листового железа

7 736 614 801

8.080,-

401

Для укрепления основного комплекта при повышенных нагрузках,

например снеговой нагрузке более 2 кН/м² до макс. 3,1 кН/м²

Для первого коллектора ряда

Добавочный

Для различных видов крыш и покрытий

основной

Необходимое количество: 1 шт на коллекторный ряд

комплект

Голландская черепица /черепица /плоская черепица

7 736 614 802

Шифер /Гонт

7 736 614 803

Гофрированный лист /кровля из листового железа

7 736 614 804

По

Для укрепления дополнительного комплекта при повышенных нагрузках,

запросу

например, снеговой нагрузке более 2 кН/м² до макс. 3,1 кН/м²

Для второго-десятого коллектора в ряду

Добавочный

Для различных видов крыш и покрытий

дополнительный

Необходимое количество: количество коллекторов минус количество

комплект

рядов

Голландская черепица /черепица /плоская черепица

7 736 614 805

Шифер /Гонт

7 736 614 806

Гофрированный лист /кровля из листового железа

7 736 614 807

12008

Logasol

CKN 2.0 / SKN 4.0 / SKS 4.0

Цены

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Горизонтальный монтаж на кровлю

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²),

снеговой нагрузки макс. 2 кН/м² и максимальным расстоянием между

опорами 420 мм

t Материал для монтажа на кровлю для первого коллектора одного ряда

Основной

t Для различных видов крыш и покрытий

комплект

t Необходимое количество: 1 шт на коллекторный ряд

Голландская черепица /черепица /плоская черепица

7 736 614 808

Шифер /Гонт

7 736 614 809

Гофрированный лист /кровля из листового железа

7 736 614 810

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²),

По

401

снеговой нагрузки макс. 2 кН/м² и максимальным расстоянием между

запросу

опорами 420 мм

t Материал для монтажа на кровлю для второго-десятого коллектора

одного ряда

Дополнительный

t Для различных видов крыш и покрытий

комплект

t Необходимое количество: количество коллекторов минус количество

рядов

Голландская черепица /черепица /плоская черепица

7 736 614 811

Шифер /Гонт

7 736 614 812

Гофрированный лист /кровля из листового железа

7 736 614 813

Вертикальный монтаж на кровлю на опорной стоечной конструкции

Полный монтажный комплект для монтажа на кровлю на опорной

стоечной конструкции с клиренсом на 15°, 20° или 35° для первого

коллектора ряда

Основной

Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

комплект

снеговой нагрузки макс. 2 кН/м²

Необходимое количество: 1 шт на коллекторный ряд

Шифер /Гонт

7 736 614 814

Гофрированный лист /кровля из листового железа

7 736 614 815

Полный монтажный комплект для монтажа на кровлю на опорной

стоечной конструкции с клиренсом на 15°, 20° или 35° рядом для

второго-десятого коллектора ряда

Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

Дополнительный t

снеговой нагрузки макс. 2 кН/м

комплект

Необходимое количество: количество коллекторов минус количество

рядов

Шифер /Гонт

7 736 614 816

По

401

Гофрированный лист /кровля из листового железа

7 736 614 817

запросу

Для укрепления основного комплекта при повышенных нагрузках,

например, снеговой нагрузке более 2 кН/м2 до макс. 3,1 кН/м² или

Добавочный

ветровой нагрузке до 151 км/ч

основной

Для первого коллектора ряда

комплект

Необходимое количество: 1 шт на коллекторный ряд

Шифер /Гонт

7 736 614 818

Гофрированный лист /кровля из листового железа

7 736 614 819

Для укрепления основного комплекта при повышенных нагрузках,

например снеговой нагрузке более 2 кН/м² до макс. 3,1 кН/м² или

ветровой нагрузке до 151 км/ч

Добавочный

Для второго-десятого коллектора ряда

дополнительный

Необходимое количество: количество коллекторов минус количество

комплект

рядов

Шифер /Гонт

7 736 614 820

Гофрированный лист /кровля из листового железа

7 736 614 821

Горизонтальный монтаж на кровлю на опорной стоечной конструкции

t Полный монтажный комплект для монтажа на кровлю на опорной

стоечной конструкции с клиренсом на 15°, 20° или 35° для первого

коллектора ряда

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²),

Основной

По

снеговой нагрузки макс. 2 кН/м² и максимальным расстоянием между

401

комплект

запросу

опорами 420 мм

t Необходимое количество: 1 шт на коллекторный ряд

Шифер /Гонт

7 736 614 822

Гофрированный лист /кровля из листового железа

7 736 614 823

12009

CKN 2.0 / SKN 4.0 / SKS 4.0

Logasol

Цены

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

t Полный комплект материалов для монтажа на кровлю на опорной

стоечной конструкции с клиренсом на 15°, 20° или 35° рядом для

второго-десятого коллектора ряда

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²),

Дополнительный снеговой нагрузки макс. 2 кН/м² и максимальным расстоянием между

комплект

опорами 420 мм

t Необходимое количество: количество коллекторов минус количество

рядов

Шифер /Гонт

7 736 614 824

Гофрированный лист /кровля из листового железа

7 736 614 825

t Для укрепления основного комплекта при повышенных нагрузках,

например, снеговой нагрузке более 2 кН/м² до макс. 3,1 кН/м²

По

Добавочный

или ветровой нагрузке до 151 км/ч

401

запросу

основной

t Для первого коллектора ряда

комплект

t Необходимое количество: 1 шт на коллекторный ряд

Шифер /Гонт

7 736 614 826

Гофрированный лист /кровля из листового железа

7 736 614 827

t Для укрепления основного комплекта при повышенных нагрузках,

например, снеговой нагрузке более 2 кН/м² до макс. 3,1 кН/м² или

ветровой нагрузке до 151 км/ч

Добавочный

t Для второго-десятого коллектора ряда

дополнительный

t Необходимое количество: количество коллекторов минус количество

комплект

рядов

Шифер /Гонт

7 736 614 828

Гофрированный лист /кровля из листового железа

7 736 614 829

Горизонтальный монтаж в кровлю - отдельный коллектор

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²)

Основной

По

Голландская черепица /черепица

8 718 530 980

401

комплект

запросу

Шифер /Гонт /плоская черепица

8 718 530 992

Горизонтальный монтаж в кровлю - от 2-х коллекторов на один ряд

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

Основной

снеговой нагрузки макс. 3,8 кН/м²

комплект 1-й

t Основной комплект монтажа в крышу для первых 2 коллекторов ряда

ряд для 2

t Необходимое количество: количество коллекторов в первом ряду минус 2

коллекторов

Голландская черепица /черепица

8 718 530 981

Шифер /Гонт /плоская черепица

8 718 530 993

По

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

401

запросу

снеговой нагрузки макс. 3,8 кН/м²

Дополнительный tДополнительный комплект монтажа в крышу для первых третьего-

десятого коллекторов в ряду

комплект 1-й ряд

t Необходимое количество: количество коллекторов в первом ряду минус 2

Голландская черепица /черепица

8 718 530 982

Шифер /Гонт /плоская черепица

8 718 530 994

Вертикальный монтаж в кровлю - отдельный коллектор

Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²)

Основной

По

Голландская черепица /черепица

8 718 530 986

401

комплект

запросу

Шифер /Гонт /плоская черепица

8 718 530 998

Вертикальный монтаж в кровлю - от 2-х коллекторов на один ряд

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

Основной

снеговой нагрузки макс. 3,8 кН/м²

комплект

t Основной комплект монтажа в крышу для первых 2 коллекторов ряда

1-й ряд для 2

t Необходимое количество: 1 шт на коллектор

коллекторов

Голландская черепица /черепица

8 718 530 987

5.487,-

Шифер /Гонт /плоская черепица

8 718 530 999

По запросу

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

401

снеговой нагрузки макс. 3,8 кН/м²

t Дополнительный комплект монтажа в крышу для первых третьего-

Дополнительный

десятого коллекторов в ряду

комплект 1-й ряд

t Необходимое количество: количество коллекторов в первом ряду минус 2

Голландская черепица /обычная черепица

8 718 530 988

1.522,-

Шифер /Гонт /плоская черепица

8 718 531 000

По запросу

12010

Logasol

CKN 2.0 / SKN 4.0 / SKS 4.0

Цены

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Вертикальный монтаж на плоской кровле с использованием ванн-утяжелителей

Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

Основной комплект подставок для монтажа на плоской кровле Основной

Основной

комплект для первого коллектора одного ряда

7 736 614 830

комплект

Необходимое количество: 1 шт на коллекторный ряд

Наклон регулируется в диапазоне 30-60°

Комплект с 4 ваннами-утяжелителями (950 x 350 x 50 мм) в объеме

поставки

При количестве коллекторов на ряд более 3 поставляется

дополнительная опора

Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

Дополнительный

Дополнительный комплект подставок для монтажа на плоской кровле

7 736 614 831

комплект

для второго-десятого коллектора ряда

Необходимое количество: количество коллекторов минус количество

рядов

Комплект с 4 ваннами-утяжелителями (950 x 350 x 50 мм) в объеме

поставки

Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

По

401

снеговой нагрузки макс. 2 кН/м²

запросу

Для закрепления ванны-утяжелителя

Дополнительная

Необходимое количество:

8 718 531 036

опора

3-4 коллекторов на ряд 1 опора,

5-6 коллекторов на ряд 2 опоры,

7-8 коллекторов на ряд 3 опоры,

9-10 коллекторов на ряд 4 опоры

Для дополнения основного комплекта в качестве укрепления при

Дополнительная

повышенных нагрузках, например, снеговой нагрузке более 2 кН/м² до

шина основного

макс. 3,8 кН/м² при дополнительной фиксации тросами

8 718 531 026

комплекта

Дополнение для первого коллектора одного ряда

Необходимое количество: 1 шт на коллекторный ряд

Для дополнения основного комплекта в качестве укрепления при

повышенных нагрузках, например, снеговой нагрузке более 2 кН/м² до

Дополнительная

макс. 3,8 кН/м² при дополнительной фиксации тросами

шина

Имеется дополнительная опора для закрепления ванн-утяжелителей

7 736 614 832

добавочного

Дополнение к второму-десятому коллектору одного ряда

комплекта

Необходимое количество: количество коллекторов минус количество

рядов

Горизонтальный монтаж на плоской кровле с использованием ванн-утяжелителей

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

t Основной комплект подставок для монтажа на плоской кровле для

Основной

первого коллектора одного ряда

7 736 614 833

комплект

t Необходимое количество: 1 шт на коллекторный ряд

t наклон устанавливается в диапазоне 30- 60°

t Комплект с 4 ваннами-утяжелителями (950 x 350 x 50 мм) в объеме

поставки

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

t Дополнительный комплект подставок для монтажа на плоской кровле

Дополнительный для второго-десятого коллектора одного ряда, расположенных рядом

По

7 736 614 834

401

комплект

t Необходимое количество: количество коллекторов минус количество

запросу

рядов

t Комплект с 4 ваннами-утяжелителями (950 x 350 x 50 мм) в объеме

поставки

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

t Для укрепления ванн-утяжелителей

Дополнительная t Необходимое количество:

8 718 531 037

опора

3 коллектора на ряд 1 опоры,

4-7 коллекторов на ряд 2 опоры,

8-9 коллекторов на ряд 3 опоры,

10 коллекторов на ряд 4 опоры

12011

CKN 2.0 / SKN 4.0 / SKS 4.0

Logasol

Цены

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Монтаж на плоскую кровлю для крепления по месту монтажа

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

Основной

t Основной комплект подставок для монтажа на плоской кровле для

8 718 531 031

13.320,-

комплект

первого коллектора одного ряда

t Необходимое количество: 1 шт на коллекторный ряд

t Наклон устанавливается в диапазоне 30- 60°

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

Дополнительный t Дополнительный комплект подставок для монтажа на плоской кровле

8 718 531 032

9.713,-

комплект

для второго-десятого коллектора одного ряда, расположенных рядом

t Необходимое количество: количество коллекторов минус количество

рядов

401

t Для дополнения основного комплекта в качестве укрепления при

Дополнительная

повышенных нагрузках, например снеговой нагрузке более 2 кН/м² до

шина основного

макс. 3,8 кН/м² при дополнительной фиксации тросами

8 718 531 026

комплекта

t Дополнение к первому коллектору одного ряда

t Необходимое количество: 1 шт на коллекторный ряд

t Для дополнения основного комплекта в качестве укрепления при

По

запросу

повышенных нагрузках, например, снеговой нагрузке более 2 кН/м² до

Дополнительная

макс. 3,8 кН/м² при дополнительной фиксации тросами

шина

t Имеется дополнительная опора для закрепления ванн-утяжелителей

7 736 614 832

дополнительного

t Дополнение к второму-десятому коллектору одного ряда

комплекта

t Необходимое количество: количество коллекторов минус количество

рядов

Монтаж на плоскую кровлю горизонтально для крепления по месту монтажа

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

Основной

t Основной комплект подставок для монтажа на плоской кровле для

8 718 531 033

комплект

первого коллектора одного ряда

t Необходимое количество: 1 шт на коллекторный ряд

t Наклон устанавливается в диапазоне 30- 60°

По

401

запросу

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

Дополнительный t Дополнительный комплект подставок для монтажа на плоской кровле

8 718 531 034

комплект

для второго-десятого коллектора одного ряда, расположенных рядом

t Необходимое количество: количество коллекторов минус количество

рядов

Монтаж на фасаде под углом 45-60° от горизонтали для крепления по месту монтажа

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м

Основной

t Основной комплект подставок для монтажа на фасад для первого

7 736 614 835

15.009,-

комплект

коллектора одного ряда

t Необходимое количество: 1 шт на коллекторный ряд

Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

Дополнительный

Дополнительный комплект подставок для монтажа на фасад для второго-

8 718 531 034

10.109-

комплект

десятого коллектора одного ряда, расположенных рядом

Необходимое количество: количество коллекторов минус количество

401

рядов

t Для ветровой нагрузки до 151 км/ч (динамическое давление 1,1 кН/м²) и

снеговой нагрузки макс. 2 кН/м²

t Для крепления ванн-утяжелителей

Дополнительная t Необходимое количество:

По

8 718 531 037

опора

3 коллектора на ряд 1 опора,

запросу

4-7 коллекторов на ряд 2 опоры,

8-9 коллекторов на ряд 3 опоры,

10 коллекторов на ряд 4 опоры

12012

Logasol

CKN 2.0 / SKN 4.0 / SKS 4.0

Цены

Монтажные системы для SKS 4.0

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Монтаж на наклонной крыше, вертикальный

Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

Основной комплект для монтажа на крыше первого коллектора в ряду

Для различных видов крыш и кровельных покрытий

Основной

Необходимое количество: 1 на 1 ряд коллекторов

комплект

профильная черепица / плоская черепица

83 077 950

9.082,-

шифер / гонт

83 077 954

9.454,-

волнистые листы / кровельное железо

83 077 958

13.488,-

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

Дополнительный комплект для монтажа на крыше от второго до

десятого коллектора в ряду

Для различных видов крыш и кровельных покрытий

Дополнительный

Необходимое количество: количество коллекторов минус количество

комплект

рядов

профильная черепица / плоская черепица

83 077 952

9.082,-

шифер / гонт

83 077 956

9.452,-

волнистые листы / кровельное железо

83 077 960

13.488,-

Для усиления при высоких нагрузках

Для высоты здания от 20 м до 100 м и снеговой нагрузки более

401

2 кН/м², максимально 3,1 кН/м²

Добавка к

Дополнение для первого коллектора в ряду

основному

Для различных видов крыш и кровельных покрытий

комплекту

Необходимое количество: 1 на 1 ряд коллекторов

профильная черепица / плоская черепица

83 077 974

10.676,-

шифер / гонт

83 077 978

10.303,-

волнистые листы / кровельное железо

83 077 982

17.151,-

Для усиления при высоких нагрузках

Для высоты здания от 20 м до 100 м и снеговой нагрузки более

2 кН/м², максимально 3,1 кН/м²

Дополнение для второго-десятого коллектора в ряду

Добавка к

Для различных видов крыш и кровельных покрытий

дополнительному

Необходимое количество: количество коллекторов минус количество

комплекту

рядов

профильная черепица / плоская черепица

83 077 976

10.676,-

шифер / гонт

83 077 980

10.303,-

волнистые листы / кровельное железо

83 077 984

17.151,-

Монтаж на наклонной крыше, горизонтальный

t Для зданий высотой до 20 м со снеговой нагрузкой до 2 кН/м² и

максимальным расстоянием между рейками обрешетки 420 мм

t Основной комплект для монтажа на крыше первого коллектора в ряду

Основной

t Для различных видов крыш и кровельных покрытий

комплект

t Необходимое количество: 1 на 1 ряд коллекторов

профильная черепица / плоская черепица

83 077 962

10.676,-

шифер / гонт

83 077 966

11.100,-

волнистые листы / кровельное железо

83 077 970

12.966,-

t Для зданий высотой до 20 м со снеговой нагрузкой до 2 кН/м² и

401

максимальным расстоянием между рейками обрешетки 420 мм

t Дополнительный комплект для монтажа на крыше второго-десятого

коллектора в одном ряду

Дополнительный Для различных видов крыш и кровельных покрытий

комплект

t Необходимое количество: количество коллекторов минус количество

рядов

профильная черепица / плоская черепица

83 077 964

10.676,-

шифер / гонт

83 077 968

11.100,-

волнистые листы / кровельное железо

83 077 972

15.079,-

12013

CKN 2.0 / SKN 4.0 / SKS 4.0

Logasol

Цены

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Монтаж в крышу, вертикальный

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 3,8 кН/м²

Основной

t Основной комплект для монтажа в крышу первых двух коллекторов в

комплект

первом ряду

для 1-го ряда,

t Для различных видов крыш и кровельных покрытий

для 2-х

t Необходимое количество: 1 на поле коллекторов

коллекторов

профильная черепица

83 077 700

51.183,-

шифер / гонт / плоская черепица

83 077 784

51.183,-

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 3,8 кН/м²

t Дополнительный комплект для монтажа в крышу третьего-десятого

Дополнительный

коллектора в первом ряду

комплект

t Для различных видов крыш и кровельных покрытий

для 1-го ряда

t Необходимое количество: количество коллекторов в первом ряду минус 2

профильная черепица

83 077 704

25.541,-

шифер / гонт / плоская черепица

83 077 786

25.541,-

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 3,8 кН/м²

401

Основной

t Основной комплект для монтажа в крышу первых двух коллекторов в

комплект

каждом дополнительном ряду

для

t Для различных видов крыш и кровельных покрытий

дополнительного

t Необходимое количество: количество рядов коллекторов минус 1

ряда, для 2-х

профильная черепица

83 077 708

35.894,-

коллекторов

шифер / гонт / плоская черепица

83 077 788

35.894,-

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 3,8 кН/м²

t Дополнительный комплект для монтажа в крышу третьего-десятого

Дополнительный

коллектора в каждом дополнительном ряду

комплект

t Для различных видов крыш и кровельных покрытий

для

t Необходимое количество:

дополнительного

(количество коллекторов в одном дополнительном ряду минус 2)

ряда

умножить на количество дополнительных рядов

профильная черепица

83 077 712

17.950,-

шифер / гонт / плоская черепица

83 077 790

17.950,-

Монтаж в крышу, горизонтальный

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 3,8 кН/м²

Основной

t Основной комплект для монтажа в крышу первых двух коллекторов в

комплект

первом ряду

для 1-го ряда,

t Для различных видов крыш и кровельных покрытий

для 2-х

t Необходимое количество: 1 на поле коллекторов

коллекторов

профильная черепица

83 077 750

59.037,-

шифер / гонт / плоская черепица

83 077 792

59.037,-

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 3,8 кН/м²

t Дополнительный комплект для монтажа в крышу третьего-десятого

Дополнительный

коллектора в первом ряду

комплект

t Для различных видов крыш и кровельных покрытий

для 1-го ряда

t Необходимое количество: количество коллекторов в первом ряду минус 2

профильная черепица

83 077 754

29.893,-

шифер / гонт / плоская черепица

83 077 794

29.893,-

Основной

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 3,8 кН/

401

комплект

м², комплект для монтажа в крышу первых 2 коллекторов в каждом

для

дополнительном ряду

дополнительного

t Для различных видов крыш и кровельных покрытий

ряда, для 2-х

t Необходимое количество: количество рядов коллекторов минус 1

коллекторов

профильная черепица

83 077 758

41.255,-

шифер / гонт / плоская черепица

83 077 796

41.255,-

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 3,8 кН/м²

t Дополнительный комплект для монтажа в крышу третьего-десятого

Дополнительный

коллектора в каждом дополнительном ряду

комплект

t Для различных видов крыш и кровельных покрытий

для

t Необходимое количество: (количество коллекторов в одном допол-

дополнительного

нительном ряду минус 2) умножить на количество дополнительных рядов

ряда

профильная черепица

83 077 762

20.654,-

шифер / гонт / плоская черепица

83 077 798

20.654,-

12014

Logasol

CKN 2.0 / SKN 4.0 / SKS 4.0

Цены

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Монтаж на плоской крыше, вертикальный, с утяжелителем

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

Основной

t Основной комплект для монтажа на плоской крыше первого коллектора

83 077 920

23.046,-

комплект

в ряду

t Необходимое количество: 1 на 1 ряд коллекторов

t Необходимо заказать дополнительную опору, если имеется более

трех коллекторов в ряду

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

Дополнительный

t Дополнительный комплект для монтажа на плоской крыше второго-

83 077 922

19.646,-

комплект

десятого коллектора в ряду

t Необходимое количество: количество коллекторов минус количество

рядов

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

t Для крепления утяжелителя

Дополнительная

t Необходимое количество:

1 на 4-6 коллекторов в ряду

83 077 590

7.807,-

опора

401

2 для 7-9 коллекторов в ряду

3 для 10 коллекторов в ряду

t Для усиления при высоких нагрузках

Добавка к

t Для зданий высотой от 20 м до 100 м со снеговой нагрузкой более 2 кН/

основному

м², максимально 3,8 кН/м² при дополнительной тросовой страховке

83 077 500

2.870,-

комплекту

t Дополнение для первого коллектора в ряду

t Необходимое количество: 1 на 1 ряд коллекторов

t Для усиления при высоких нагрузках

t Для зданий высотой от 20 м до 100 м со снеговой нагрузкой более 2 кН/

Добавка к

м², максимально 3,8 кН/м² при дополнительной тросовой страховке

дополнительному

t Включает дополнительную опору для крепления утяжелителя

83 077 924

10.676,-

комплекту

t Дополнение для второго-десятого коллектора в ряду

t Необходимое количество: количество коллекторов минус количество

рядов

Монтаж на плоской крыше, горизонтальный с утяжелителем

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

Основной

t Основной комплект для монтажа на плоской крыше первого коллектора

83 077 926

28.833,-

комплект

в ряду

t Необходимое количество: 1 на 1 ряд коллекторов

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

t Дополнительный комплект для монтажа на плоской крыше второго-

Дополнительный

десятого коллектора в ряду

83 077 928

26.868,-

комплект

t Необходимое количество: количество коллекторов минус количество

рядов

t Для усиления при высоких нагрузках

401

Добавка к

t Для зданий высотой от 20 м до 100 м со снеговой нагрузкой более 2 кН/

основному

м², максимально 3,8 кН/м² при дополнительной тросовой страховке

83 077 504

3.934,-

комплекту

t Дополнение для первого коллектора в ряду

t Необходимое количество: 1 на 1 ряд коллекторов

t Для усиления при высоких нагрузках

t Для зданий высотой от 20 м до 100 м со снеговой нагрузкой более 2 кН/

Добавка к

м², максимально 3,8 кН/м² при дополнительной тросовой страховке

дополнительному

83 077 506

3.773,-

t Дополнение для второго-десятого коллектора в ряду

комплекту

t Необходимое количество: количество коллекторов минус количество

рядов

Монтаж на плоской крыше, вертикальный, к креплению заказчика

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

Основной

t Основной комплект для монтажа на плоской крыше первого коллектора

83 077 650

16.355,-

комплект

в ряду

t Необходимое количество: 1 на 1 ряд коллекторов

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

401

t Дополнительный комплект для монтажа на плоской крыше второго-

Дополнительный

десятого коллектора в ряду

83 077 652

13.013,-

комплект

t Необходимое количество: количество коллекторов минус количество

рядов

12015

CKN 2.0 / SKN 4.0 / SKS 4.0

Logasol

Цены

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

t Для усиления при высоких нагрузках

Добавка к

t Для зданий высотой от 20 м до 100 м со снеговой нагрузкой более 2 кН/м²,

основному

максимально 3,8 кН/м²

83 077 500

2.870,-

комплекту

t Дополнение для первого коллектора в ряду

t Необходимое количество: 1 на 1 ряд коллекторов

t Для усиления при высоких нагрузках

401

t Для зданий высотой от 20 м до 100 м со снеговой нагрузкой более 2 кН/м²,

Добавка к

максимально 3,8 кН/м²

дополнительному

t Дополнительный комплект для монтажа на плоской крыше второго-

83 077 924

10.676,-

комплекту

десятого коллектора в ряду

t Необходимое количество: количество коллекторов минус количество

рядов

Монтаж на плоской крыше, горизонтальный, к креплению заказчика

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

Основной

t Основной комплект для монтажа на плоской крыше первого коллектора

83 077 660

16.355,-

комплект

в ряду

t Необходимое количество: 1 на 1 ряд коллекторов

t Для зданий высотой до 20 м с максимальной снеговой нагрузкой 2 кН/м²

t Дополнительный комплект для монтажа на плоской крыше второго-

Дополнительный

десятого коллектора в ряду

83 077 662

14.338,-

комплект

t Необходимое количество: количество коллекторов минус количество

рядов

t Для усиления при высоких нагрузках

401

Добавка к

t Для зданий высотой от 20 м до 100 м со снеговой нагрузкой более 2 кН/м²,

основному

максимально 3,8 кН/м²

83 077 504

3.934,-

комплекту

t Дополнение для первого коллектора в ряду

t Необходимое количество: 1 на 1 ряд коллекторов

t Для усиления при высоких нагрузках

t Для зданий высотой от 20 м до 100 м со снеговой нагрузкой более 2 кН/м²,

Добавка к

максимально 3,8 кН/м²

дополнительному

83 077 506

3.773,-

t Дополнение для второго-десятого коллектора в ряду

комплекту

t Необходимое количество: количество коллекторов минус количество

рядов

Монтаж на фасаде 45 - 60°, горизонтальный, к креплению заказчика

t Высота монтажа до 20 м и максимальная снеговая нагрузка 2 кН/м²

Основной

t Комплект подставок для первого коллектора в ряду

83 077 932

23.046,-

комплект

t Необходимое количество: 1 на 1 ряд коллекторов

t Высота монтажа до 20 м и максимальная снеговая нагрузка 2 кН/м²

401

Дополнительный

t Комплект подставок для второго-десятого коллектора в ряду

83 077 934

20.976,-

комплект

t Необходимое количество: количество коллекторов минус количество

рядов

12016

Logasol

CKN 2.0 / SKN 4.0 / SKS 4.0

Помощь в выборе

Снеговые нагрузки и высота здания

Монтаж на

Монтаж в крышу ¹⁾

Монтаж на плоской

Фасадный монтаж

наклонной крыше

крыше

вертикальный/

45 - 60°,

горизонтальный ¹⁾

горизонтальный

горизонтальный ¹⁾

горизонтальный

Профильная

черепица, плоская

Профильная

Несущая поверх-

черепица, шифер,

черепица, плоская

ность должна

Кровельное покрытие / стена

гонт, волнистые

черепица, шифер,

выдерживать

листы, кровельное

гонт

нагрузку

железо, битум

0°

Для крыш с неболь-

шим уклоном нужна

Допустимый уклон крыши

25° - 65°

страховка от

сполза-ния или

крепление заказчика

Без дополнительных

Допустимая высота здания

Без дополнительных

комплектующих

Без дополнительных

(ветровая нагрузка) до 20 м

комплектующих

(выполнить крепле-

комплектующих

(скорость ветра до 129 км/ч)

ние подставок!)

Только вертикальные

С дополнительной

Допустимая высота здания

коллекторы с

подставкой

(ветровая нагрузка) до 100 м

дополнением для

Не допускается

(выполнить крепле-

(скорость ветра до 151 км/ч)

монтажа на

ние подставок!)

наклонной крыше

Дождевая и снеговая нагрузки

Без дополнительных

по DIN 1055, часть 5

комплектующих

0 - 2 кН/м²

Только вертикальные

коллекторы с

С дополнением

Дождевая и снеговая нагрузки

Без дополнительных

дополнением для

опор для плоской

по DIN 1055, часть 5

комплектующих

Не допускается

монтажа на

крыши

> 2 кН/м²

до 3,8 кН/м²

наклонной крыше

до 3,8 кН/м²

до 3,1 кН/м²

¹⁾ Только для коллекторов SKN 4.0 / SKS 4.0

Крепление подставок

Крепление заказчика

Утяжелитель и

Скорость ветра

Утяжелитель

(анкерное крепление

тросовая страховка

опор)

Высота зданий

180 кг / коллектор + трос

до 8 м

102 км/ч

270 кг / коллектор

с максимальным

4 болта М8/8.8

тяговым усилием 1,6 кН

Высота зданий

320 кг / коллектор + трос

8 - 20 м

129 км/ч

450 кг/ коллектор

с максимальным

4 болта М8/8.8

тяговым усилием 2,5 кН

Высота зданий

450 кг / коллектор + трос

20 - 1000 м

151 км/ч

с максимальным

6 болтов М8/8.8

тяговым усилием 3,3 кН

12017

CKN 2.0 / SKN 4.0 / SKS 4.0

Logasol

Помощь в выборе

Монтаж на наклонной крыше - помощь в выборе монтажной системы и комплектующих

Конструкция поля коллекторов и гидравлическое соединение

Общее количество коллекторов

Количество рядов

Logasol

Количество коллекторов в одном ряду

CKN 2.0

SKN 4.0

Гидравлическое последовательное

да

SKS 4.0

подключение нескольких рядов

Гидравлическое параллельное подключение

да

нескольких рядов

Комплектующие для гидравлического подключения

Комплект подключения

30 010 629

CKN 1.0 (WFS20)

Комплект для соединения

CKN 2.0

83 077 300

рядов CKN 1.0

Комплект воздушного

83 077 200

клапана CKN 1.0

Комплект подключения

30 010 629

SKN 4.0

Комплект для соединения

SKN 4.0

83 077 300

рядов SKN 4.0

Комплект воздушного

8 718 531 048

клапана SKN 4.0 ¹⁾

Комплект подключения

30 010 601

SKS4.0

Комплект для соединения

SKS 4.0

83 077 310

рядов SKS 4.0

Комплект воздушного

83 077 210

клапана SKS 4.0 ¹⁾

Монтажные комплекты

Комплект на первый коллектор

7 709 600 087

(WMT1)

CKN 2.0

Комплект для второго-десятого

7 709 600 088

коллектора в ряду (WMT2)

Голландская

черепица

7 736 614 796

Черепица

Плоская черепица

Основной

Шифер

комплект

7 736 614 797

Гонт

Гофрирован. лист

Кровляиз листов.

7 736 614 798

железа

Голландская

черепица

7 736 614 799

Черепица

Дополни-

Плоская черепица

тельный

Шифер

7 736 614 800

комплект

Гонт

Гофрирован. лист

Кровля

из листов.

7 736 614 801

SKN 4.0 w

железа

вертикаль-

Голландская

ного типа

черепица

7 736 614 802

Черепица

Добавочн.

Плоская черепица

основной

Шифер

7 736 614 803

комплект

Гонт

Гофрирован. лист

Кровляиз листов.

7 736 614 804

железа

Голландская

черепица

7 736 614 805

Добавочн.

Черепица

Плоская черепица

дополни-

Шифер

тельный

7 736 614 806

Гонт

комплект

Гофрирован. лист

Кровля

из листов.

7 736 614 807

железа

Голландская

черепица

7 736 614 808

Черепица

Плоская черепица

Основной

Шифер

комплект

7 736 614 809

Гонт

Гофрирован. лист

Кровля

из листов.

7 736 614 810

SKN 4.0 w

железа

вертикаль-

Голландская

ного типа

черепица

7 736 614 811

Черепица

Дополни-

Плоская черепица

тельный

Шифер

7 736 614 812

комплект

Гонт

Гофрирован. лист

Кровля

из листов.

7 736 614 813

железа

12018

Logasol

CKN 2.0 / SKN 4.0 / SKS 4.0

Помощь в выборе

Профильная,

83 077 950

плоская черепица

Основной

Шифер,

Гонт

83 077 954

комплект

Волнистые листы

SKS 4.0-s

83 077 958

Кровельное железо

верти-

Профильная,

кальный

83 077 952

Дополни-

плоская черепица

тельный

Шифер,

Гонт

83 077 956

комплект

Волнистые листы

83 077 960

Кровельное железо

Профильная,

83 077 974

Добавка к ²⁾

плоская черепица

основному

Шифер,

Гонт

83 077 978

комплекту

Волнистые листы

83 077 982

SKS 4.0-s

Кровельное железо

верти-

Профильная,

Добавка к ²⁾

83 077 976

кальный

плоская черепица

дополни-

Шифер

83 077 980

тельному

Гонт

комплекту

Волнистые листы

83 077 984

Кровел. железо

Профильная,

83 077 962

плоская черепица

Основной

Шифер,

Гонт

83 077 966

комплект

Волнистые листы

SKS4.0-w

83 077 970

Кровельное железо

горизон-

Профильная,

тальный

83 077 964

Дополни-

плоская черепица

тельный

Шифер,

Гонт

83 077 968

комплект

Волнистые листы

83 077 972

Кровельное железо

1) Отсутствует при заполнении под давлением с воздухоотделителем

2) Дополнительно для основного и дополнительного комплектов при снеговой нагрузке > 2 кН/м²или высоте здания > 20 м

Монтаж в крышу - помощь в выборе монтажной системы и комплектующих

Конструкция поля коллекторов и гидравлическое соединение

Общее количество коллекторов

Количество рядов

Logasol

Количество коллекторов в одном ряду

SKN 4.0

Гидравлическое последовательное

SKS 4.0

да

подключение нескольких рядов

Гидравлическое параллельное подключение

да

нескольких рядов

Комплектующие для гидравлического подключения

Комплект подключения

30 010 629

SKN 4.0

Комплект для соединения

SKN 4.0

83 077 300

рядов SKN 4.0

Комплект воздушного клапана

8 718 531 048

SKN 4.0 ¹⁾

Комплект подключения

30 010 601

SKS 4.0

Комплект для соединения

SKS 4.0

83 077 310

рядов

Комплект воздушного клапана

83 077 210

SKS 4.0 ¹⁾

Монтажные комплекты

Шифер

7 736 614 814

Гонт

Основной

Гофрирован. лист

комплект

Кровля

из листов.

7 736 614 815

железа

Шифер

7 736 614 816

Дополни-

Гонт

тельный

Гофрирован. лист

комплект

Кровля

из листов.

7 736 614 817

SKN 4.0 w

железа

Вертикаль-

Шифер

ного типа

7 736 614 818

Добавочн.

Гонт

основной

Гофрирован. лист

комплект ²⁾ Кровля

из листов.

7 736 614 819

железа

Шифер

Добавочн.

7 736 614 820

Гонт

дополни-

Гофрирован. лист

тельный

из листов.

7 736 614 821

комплект 2)Кровля

железа

12019

CKN 2.0 / SKN 4.0 / SKS 4.0

Logasol

Помощь в выборе

Шифер

7 736 614 822

Гонт

Основной

Гофрирован. лист

комплект

Кровля

из

7 736 614 823

листового железа

Шифер

7 736 614 824

Дополни-

Гонт

тельный

Гофрирован. лист

комплект

Кровля

из

7 736 614 825

SKN 4.0 w

листового железа

вертикаль-

Шифер

ного типа

7 736 614 826

Добавочн.

Гонт

основной

Гофрирован. лист

комплект ²⁾ Кровля

из

7 736 614 827

листового железа

Шифер

Добавочн.

7 736 614 828

Гонт

дополни-

Гофрирован. лист

тельный

из

7 736 614 829

комплект 2)Кровля

листового железа

1-ый ряд

83 077 700

Профил. черепица

1-ый ряд

83 077 784

Основной

Шифер/Гонт

комплект Дополнительн. ряд

83 077 708

Профил. черепица

-1

Дополнительн. ряд

SKS 4.0-s

83 077 788

Шифер/Гонт

верти-

1-ый ряд

кальный

83 077 704

Профил. черепица

1-ый ряд

Дополни-

83 077 786

Шифер / Гонт

тельный

Дополнителн. ряд

комплект

83 077 712

Профил. черепица

Дополнителн. ряд

83 077 790

Шифер / Гонт

1-ый ряд

83 077 750

Профил. черепица

1-ый ряд

83 077 792

Основной

Шифер / Гонт

комплект Дополнительн. ряд

83 077 758

Профил. черепица

Дополнительн. ряд

SKS 4.0-w

83 077 796

Шифер / Гонт

Горизон-

тальный

1-ый ряд

83 077 754

Профил. черепица

1-ый ряд

Дополни-

83 077 794

Шифер / Гонт

тельный

комплект

Дополнительн. ряд

83 077 762

Профил. черепица

Дополнительн. ряд

83 077 798

Шифер / Гонт

1) Отсутствует при заполнении под давлением с воздухоотделителем

12020

Logasol

CKN 2.0 / SKN 4.0 / SKS 4.0

Помощь в выборе

Монтаж на плоской крыше - помощь в выборе монтажной системы и комплектующих

Конструкция поля коллекторов и гидравлическое соединение

Общее количество коллекторов

Количество рядов

Logasol

Количество коллекторов в одном ряду

2/1

3/2

4/3

5/4

CKN 2.0

Гидравлическое последовательное

SKN 4.0

да

подключение нескольких рядов

SKS 4.0

Гидравлическое параллельное подключение

да

нескольких рядов

Комплектующие для гидравлического подключения

Комплект подключения CKN1.0

30 010 728

(WFS22)

CKN 2.0

Комплект воздушного клапана

83 077 200

SKN 4.0 ¹⁾ / CKN 1.0

Комплект подключения SKN4.0

30 010 728

SKN 4.0

Комплект воздушного клапана

8 718 531 048

SKN 4.0 ¹⁾

Комплект подключения SKS4.0

30 010 616

SKS 4.0

Комплект воздушного клапана

83 077 210

SKS 4.0 ¹⁾

Монтажные комплекты

Комплект на первый коллектор

7 709 600 087

(WMT1)

Комплект для второго-

CKN 2.0

десятого коллектора в ряду

7 709 600 088

верти-

(WMT2)

кальный

Основной комплект для

7 709 600 091

подъема коллектора (WMF1)

Допоплнител. комплект для

7 747 025 402

подъема коллектора (FKF13)

Монтажные комплекты с утяжелителем

Основной комплект

7 736 614 830

Дополнительный комплект

7 736 614 931

SKN 4.0-s

Дополнительная опора ²⁾

8 718 531 036

вертикаль-

Дополнительная шина основного

8 718 531 026

ного типа

комплекта ³⁾

Дополнительная шина

7 736 614 832

дополнительного комплекта ³⁾

Основной комплект

7 736 614 833

Дополнительный комплект

7 736 614 934

SKN 4.0-w

Дополнительная опора ²⁾

8 718 531 037

горизон-

Дополнительная шина основного

тального

8 718 531 040

типа

комплекта ³⁾

Дополнительная шина

8 718 531 042

дополнительного комплекта ³⁾

Основной комплект

83 077 920

SKS 4.0-s

Дополнительный комплект

83 077 922

верти-

Дополнительные опоры ²⁾

83 077 590

кальный

Добавка к основному комплекту ³⁾

83 077 500

Добавка к доп. комплекту ³⁾

83 077 924

Основной комплект

83 077 926

SKS 4.0-w

Дополнительный комплект

83 077 928

горизон-

Добавка к основному комплекту ³⁾

83 077 504

тальный

Добавка к доп. комплекту ³⁾

83 077 506

Монтажные комплекты для крепления по месту монтажа

Основной комплект

8 718 531 031

Дополнительный комплект

8 718 531 032

SKN 4.0-s

Дополнительная шина основного

вертикаль-

8 718 531 026

комплекта ³⁾

ного типа

Дополнительная шина

7 736 614 832

дополнительного комплекта ³⁾

Основной комплект

8 718 531 033

SKN 4.0-w

Дополнительный комплект

8 718 531 034

горизон-

Дополнительная шина основного

8 718 531 040

тального

комплекта ³⁾

типа

Дополнительная шина

8 718 531 042

дополнительного комплекта ³⁾

Основной комплект

83 077 650

SKS 4.0-s

Дополнительный комплект

83 077 652

верти-

Добавка к основному комплекту ³⁾

83 077 500

кальный

Добавка к доп. комплекту ³⁾

83 077 930

Основной комплект

83 077 660

SKS 4.0-w

Дополнительный комплект

83 077 662

горизон-

Добавка к основному комплекту ³⁾

83 077 504

тальный

Добавка к доп. комплекту ³⁾

83 077 506

12021

Монтаж на фасаде 45° (только гориз.) - помощь в выборе монтажной системы и комплектующих

Конструкция поля коллекторов и гидравлическое соединение

Общее количество коллекторов

Количество рядов

Logasol

Количество коллекторов в одном ряду

SKN 4.0

Гидравлическое последовательное

SKS 4.0

да

подключение нескольких рядов

Гидравлическое параллельное подключение

да

нескольких рядов

Комплектующие для гидравлического подключения

Комплект подключения SKN 4.0

30 010 728

Комплект воздушного клапана

83 077 200

SKN 4.0 ¹⁾

Комплект подключения SKS 4.0

30 010 616

SKS 4.0-w

Комплект воздушного клапана

83 077 210

SKS 4.0 ¹⁾

Монтажные комплекты

Подставки, основной комплект

83 077 932

SKS 4.0-w

Подставки, дополнительный

83 077 934

комплект

1) Отсутствует при заполнении под давлением с воздухоотделителем

2) Не требуется при использовании добавки к дополнительному комплекту

3) Дополнительно для основного и дополнительного комплектов при снеговой нагрузке > 2 кН/м²или высоте здания > 20 м

12022

Logasol

CKN 2.0 / SKN 4.0 / SKS 4.0

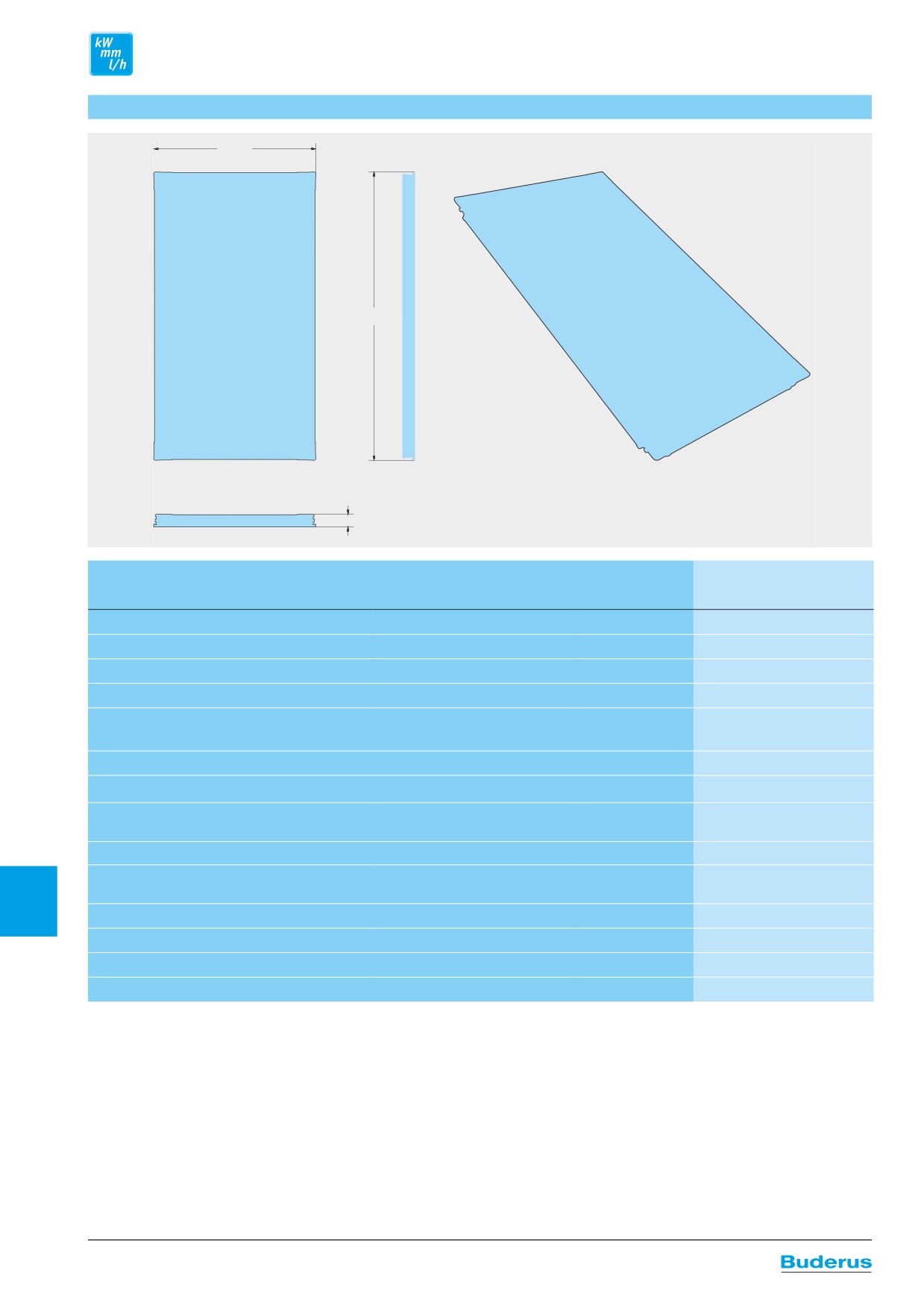

Плоские коллекторы Logasol CKN 2.0 - s

Новые солнечные коллекторы Logasol

что позволяет легко монтировать двум

- рама из алюминия

CKN 2.0-s - это уникальное сочетание

людям. Logasol CKN 2.0-s можно устанав-

- задняя стенка из стального листа с

привлекательной цены, высокого качест-

ливать на наклонные и плоские крыши с

алюминиево-цинковым покрытием

ва, простоты монтажа и высокой эффек-

использованием соответствующих мон-

Изоляция

тивности. Благодаря небольшим разме-

тажных комплектов.

- устойчивая к высоким температурам ми-

рам и малому весу новых коллекторов их

неральная вата, не выделяющая газов

Каждый коллектор имеет гильзу для уста-

можно легко транспортировать и монти-

- толщина 25 мм

новки датчика и может быть использован

ровать на крыше. Новая технология алю-

t Стекло

как ведущий коллектор. Logasol CKN 2.0-s

миниевой рамы так же облегчает монтаж

имеет четыре штуцера для подключения

- прозрачное однослойное безосколоч-

системы, при этом обеспечивая высокую

ное 3,2 мм, с высокой светопроницае-

шлангов. Технология подключений позво-

прочность установленной конструкции.

мостью до 85%

ляет осуществлять простое, без использо-

Logasol CKN 2.0 обладает высочайшими

Абсорбер

вания инструментов, долгосрочное и эла-

характеристиками эффективности при

стичное соединение коллекторов между

- главным элементом коллектора явля-

своих компактных размерах. Благодаря

ется медный абсорбер с прочным ча-

собой. Прошедшие проверку T‹V соеди-

технологии «Black Chrome» достигается

стичноселективным лакокрасочным

нительные элементы рассчитаны на боль-

максимальный теплосъем солнечной

покрытием

шой срок службы для нагрузок до 170 °C

энергии с поверхности коллектора. Эти

- абсорбер имеет малое содержание

при давлении 6 бар. Коллектор имеет

коллекторы изготавливаются из долго-

жидкости и реагирует быстро и эффек-

маркировку CE и Solar Keymark.

вечных и высокопрочных материалов,

тивно на инсоляцию

Используемые материалы

способных выдерживать длительные на-

грузки. Вес коллектора составляет 30 кг, t Корпус

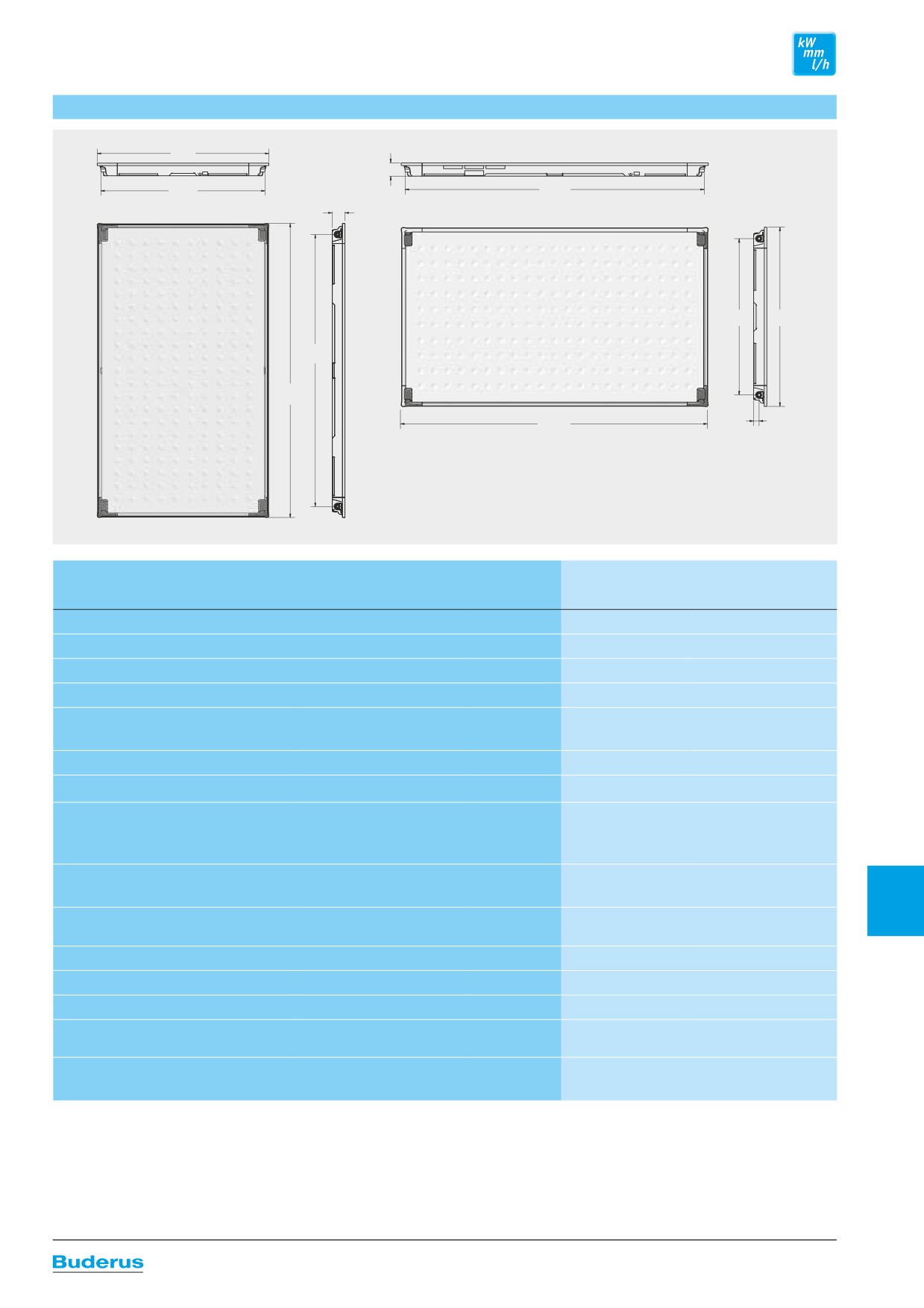

Плоские коллекторы Logasol SKN 4.0

Эффективная мощность плоских коллек-

но) и плоские крыши с использованием со-

t Изоляция

торов Logasol SKN 4.0 намного превосхо-

ответствующих монтажных комплектов.

- устойчивая к высоким температурам ми-

дит требования Федеральной програм-

Каждый коллектор имеет гильзу для уста-

неральная вата, не выделяющая газов

мы. Это совершенно новая разработка в

новки датчика и может быть использован

- толщина 50 мм

области плоских коллекторов с точки зре-

как ведущий коллектор. Logasol SKN 4.0

t Стекло

ния упрощения монтажа, снижения затрат

имеет четыре штуцера для подключения

- структурированное безосколочное стекло

при изготовлении и возможностей вто-

шлангов. Технология подключений позво-

с низким содержанием железа, толщина

ричной переработки материалов. Коллек-

ляет осуществлять простое, без использо-

3,2 мм, светопроницаемость до 92%

тор соответствует требованиям экологи-

вания инструментов, долгосрочное и эла-

- стекло является натуральным продук-

ческих норм “Голубой ангел”.

стичное соединение коллекторов между

том с минимальными изменениями

собой. Прошедшие проверку T‹V соеди-

блеска и цвета, обусловленными тех-

Он изготовлен из долговечных, выдержи-

нительные элементы рассчитаны на боль-

нологией производства

вающих длительные нагрузки материалов,

шой срок службы для нагрузок до 170 °C

t Абсорбер

подвергаемых вторичной переработке.

при давлении 6 бар. Коллектор имеет мар-

- главным элементом коллектора явля-

Его вес составляет 40 кг и поэтому с ним

кировку CE и Solar Keymark.

ется медный абсорбер с прочным чер-

легко могут работать два человека. Loga-

ным хромированным покрытием

Используемые материалы

sol SKN 4.0 можно встраивать в крыши,

- абсорбер имеет малое содержание

устанавливать на наклонные крыши, на

t Корпус

жидкости и реагирует быстро и эффек-

фасады с углом наклона 45° (горизонталь-

- рама из стекловолокна

тивно на инсоляцию

Высокопроизводительный плоский коллектор Logasol SKS 4.0

Эффективная мощность плоских коллек-

как ведущий коллектор.

водами, возможно одностороннее под-

торов Logasol SKS 4.0 намного превосхо-

ключение до 5 коллекторов

Основные преимущества:

дит требования в Федеральной програм-

- для монтажа на крыше требуется толь-

t Долговечность благодаря герметичной

мы. Это совершенно новая разработка в

ко один инструмент

конструкции

области плоских коллекторов с точки зре-

t Корпус

t Герметичная конструкция с наполнени-

ния повышения эффективности и мощ-

- рама из стекловолокна

ем инертным газом между стеклом и аб-

ности, упрощения монтажа и возможнос-

- задняя стенка из стального листа с

сорбером коллектора.

тей вторичной переработки материалов.

алюминиево-цинковым покрытием

- атмосферные осадки, влажный воз-

Коллектор соответствует требованиям

Изоляция

дух, пыль не проникают между стеклом

экологических норм “Голубой ангел”.

- устойчивая к высоким температурам ми-

и абсорбером.

Он изготовлен из долговечных, выдержи-

неральная вата, не выделяющая газов

- срок службы увеличивается, и полез-

вающих длительные нагрузки материа-

ная мощность остается стабильно вы-

- толщина 55 мм

лов, для производства которых требуется

сокой

t Стекло

мало энергии и подвергаемых вторичной

t Оптимизация мощности благодаря за-

- структурированное безосколочное сте-

переработке.

полнению инертным газом

кло с низким содержанием железа, тол-

щина 3,2 мм, светопроницаемость до

Его вес составляет 46 кг, и поэтому с ним

- инертный газ между абсорбером и сте-

92%

легко могут работать два человека. Logasol

клом снижает теплопотери

- стекло является натуральным продук-

SKS 4.0 можно встраивать в крыши, уста-

- поэтому достигается высокий коэф-

том с минимальными изменениями

навливать на наклонные крыши, на фасады

фициент полезного действия

блеска и цвета, обусловленными тех-

с углом наклона 45° (только горизонтально)

t Быстрый и простой монтаж

нологией производства

и плоские крыши с использованием соответ-

- простая техника соединений с компен-

t Абсорбер

ствующих монтажных комплектов.

саторами из нержавеющей стали по-

- полногранный медный абсорбер

зволяет быстро подключать коллекто-

Каждый коллектор имеет гильзу для уста-

- высокоселективное вакуумное покры-

ры без инструментов

новки датчика и может быть использован

тие (ионно-плазменное напыление)

- низкие затраты на обвязку трубопро-

12023

Logasol

Обзор системы

Применение

Потребитель

Управление

Комплектная станция

EMS

Logasol KS0105 SM10

ЕМS с модулем

солн. коллектора SM100

Logamatic 2107

с FM244

Logasol KS01..

(без управления)

Приготовление

Logamatic 4000

Logalux SM / SL

воды для ГВС

с FM443

Logamatic SC10

Logamatic SC20

Logasol KS01.. (SC20)

(встроен в KS0105)

Logamatic SC40

Logasol KS01.. (SC40)

(встроен в KS0105)

Logamatic 2107

Logasol KS01..

с FM244

с контролем обратной линии

Logamatic SC20

Logasol KS01.. (SC20)

(встроен в KS0105)

с контролем обратной линии

Logalux P...S / PL.../2S

Logamatic SC40

Duo FWS

Logamatic 4000

Logasol KS01..

с FM443

с комплектом HZG

Приготовление

воды для ГВС /

EMS с 4121

поддержка отопления

и FM443

Logamatic 4000

Logalux SM / SL

Logasol KS01..

с FM443 и расширением

с Logalux PL

с комплектом HZG и VS-SU

для 2-го потребителя (FSS)

Приготовление

воды для ГВС /

Logamatic SC40

Logalux P...S / PL.../2S

Logasol KS01.. (SC40)

поддержка отопления /

(встроен в компл. станцию)

Duo FWS и SWT

с KS01..E и комплектом HZG

подогрев воды для

с расширением для

бассейна

2-го потребителя (FSS)

Logamatic 4000

KS01...

с FM443 и расширением

Приготовление

с VS-SU

для 2-го потребителя (FSS)

воды для ГВС /

Logalux SM / SL

подогрев воды для

и SWT

Logamatic SC40

бассейна

Logasol KS01.. (SC40)

(встроен в компл. станцию)

с KS01..E

с расширением для

2-го потребителя (FSS)

стр. 12026

стр. 12024

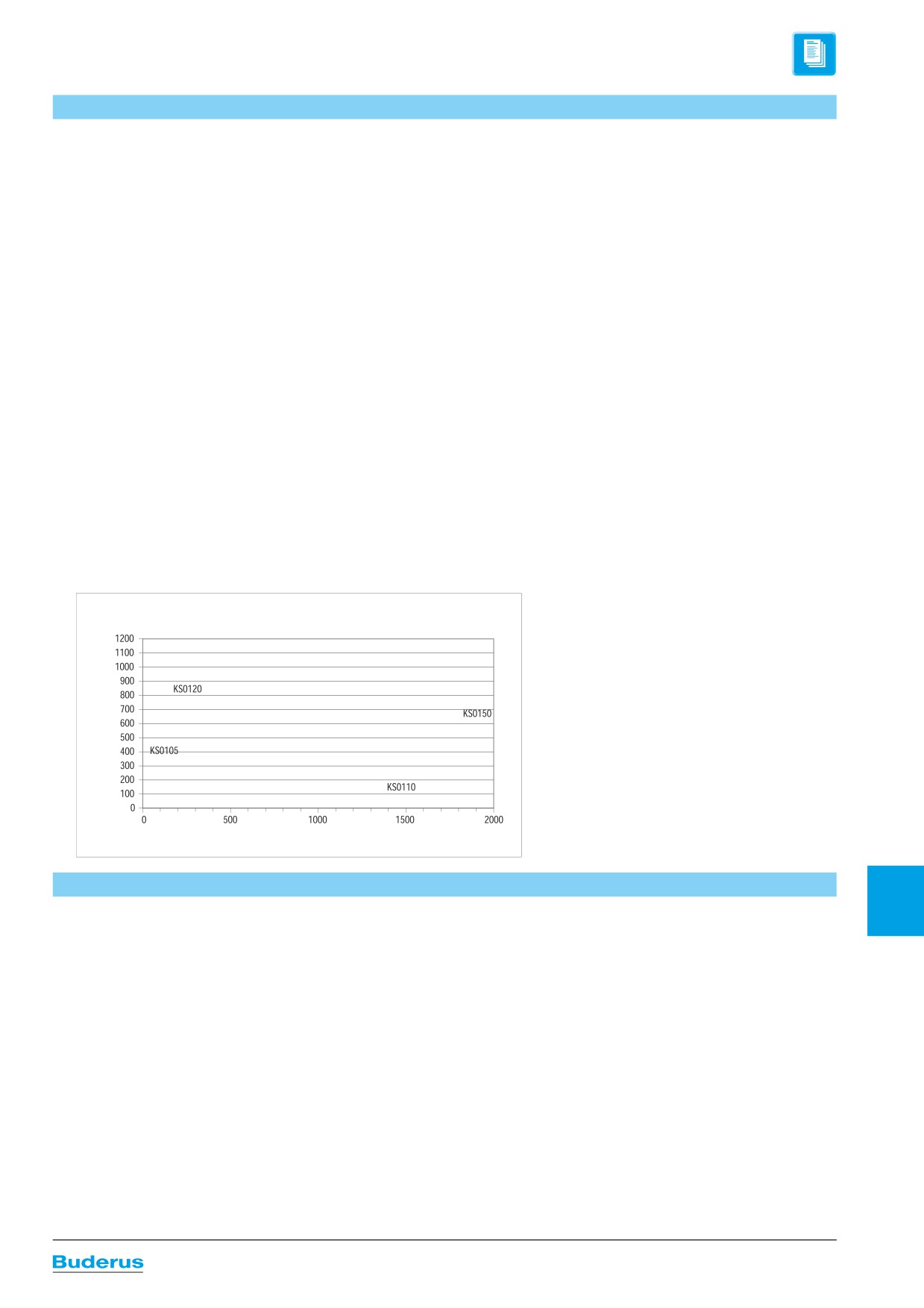

Характеристики и особенности

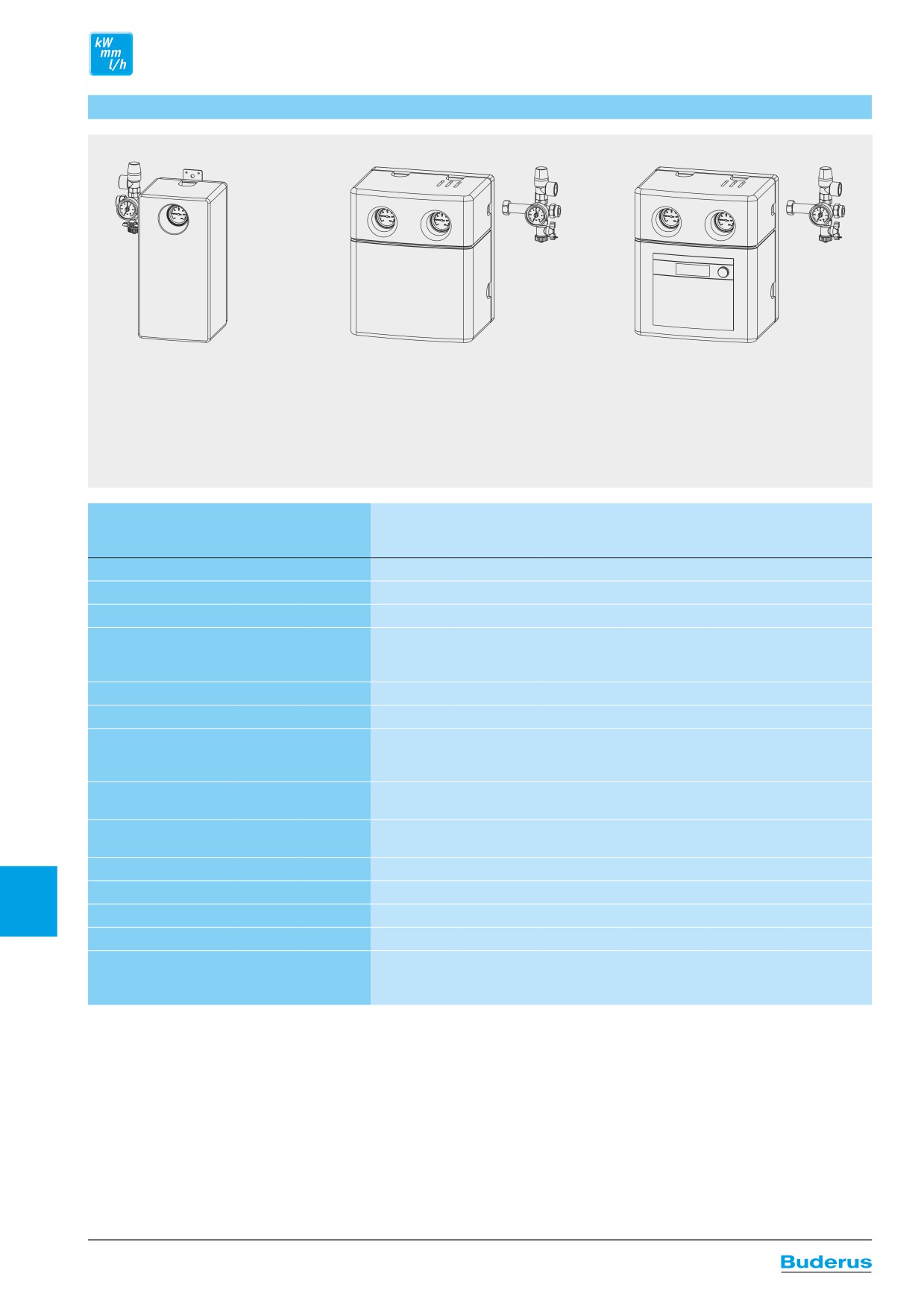

Комплектные станции

t Надежный насос

контура солнечного

t На выбор: со встроенным управлением

коллектора

или без него

t Быстрый монтаж благодаря предвари-

тельно собранным солнечным станциям

t Станция включает манометр и предо-

t 4 варианта различных размеров полей

хранительный клапан на 6 бар

коллекторов

t Запорная арматура с шаровым краном

со встроенным термометром и индика-

t Возможно подключение мембранного

цией температуры в подающей и обрат-

расширительного бака к группе безопа-

ной линиях

сности

12027

Logasol

Цены

Комплектная станция Logasol KS

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Двухтрубные комплектные станции со встроенным управлением

Со встроенным модулем солнечного коллектора SM10 для

установок с котлами Будерус с EMS

Для солнечного коллектора с одним потребителем

Предохранительный клапан 6 бар

Logasol KS0105 SM10

Насос солнечного коллектора 15-40

Встроенные воздухоотделитель и подключение для станции

наполнения

синяя

7 747 005 529

54.312,-

белая

7 747 005 528

54.312,-

Со встроенным регулятором солнечного коллектора Logamatic

SC20

Для солнечного коллектора с одним потребителем

Регулятор скорости вращения насоса контура солнечного

коллектора

Возможна оптимизация загрузки термосифонных баков с

Logasol KS0105 SC20

дополнительным датчиком (Double Match Flow)

Предохранительный клапан 6 бар

Насос солнечного коллектора 15-40

401

Встроенные воздухоотделитель и подключение для станции

наполнения

белая

7 747 009 471

51.179,-

Со встроенным многофункциональным регулятором Logamatic

SC40

27 вариантов гидравлических систем запрограммированы на

заводе

Другие дополнительные функции (2 поля коллекторов восток/

запад, 2 потребителя, внешняя загрузка бака, термическая

дезинфекция, функция охлаждения, Double Match Flow, учет

Logasol KS0105 SC40

теплопотребления)

Разъем R232 для вывода данных

Предохранительный клапан 6 бар

Насос солнечного коллектора 15-40

Встроенные воздухоотделитель и подключение для станции

наполнения

белая

7 747 005 532

54.571,-

Двухтрубные комплектные станции без встроенного управления

t 1 или 2 потребителя в зависимости от применяемого управления

t Для комбинации с функциональными модулями или

самостоятельными регуляторами солнечного коллектора SC

t Предохранительный клапан 6 бар

Logasol KS0105

t Насос солнечного коллектора 15-40

t Встроенные воздухоотделитель и подключение для станции

наполнения

белая

7 747 009 462

34.959,-

t 1 или 2 потребителя в зависимости от применяемого управления

t Для комбинации с функциональными модулями или

самостоятельными регуляторами солнечного коллектора SC

t Предохранительный клапан 6 бар

Logasol KS0110

t Насос солнечного коллектора 15-70

401

t Встроенные воздухоотделитель и подключение для станции

наполнения

синяя

7 747 009 520

37.765,-

белая

7 747 005 547

37.754,-

t 1 или 2 потребителя в зависимости от применяемого управления

t Для комбинации с функциональными модулями или

самостоятельными регуляторами солнечного коллектора SC

t Предохранительный клапан 6 бар

Logasol KS0120

t Насос контура солнечного коллектора UPS 25-80

t Встроенные воздухоотделитель и подключение для станции

наполнения

синяя

7 747 009 585

47.823,-

белая

7 747 005 545

47.824,-

12028

Logasol

Цены

Комплектующие для Logasol KS

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Общие комплектующие

Комплект

Для выпуска воздуха при изменении направления трубопроводов,

83 001 057

3.919,-

воздушного клапана

если не предусмотрено заполнение под давлением

Предварительное давление: 1,5 бар

Максимальная рабочая температура: 120°C

Мембранный

Максимальная рабочая температура на мембране: 70 °C

расширительный

Максимальное рабочее давление 10 бар

бак

белый 18 л

89 095 180

2.951,-

25 л

89 095 179

3.677,-

33 л

89 095 167

5.044,-

Предварительное давление 1,5 бар

Максимальная рабочая температура 120 °C

Мембранный

Максимальная рабочая температура на мембране 70 °C

См.

расширительный

Максимальное рабочее давление 6 бар

каталог

бак Logafix MAG

401

белый 50 л

7 747 215 461

“Комплек-

80 л

7 747 215 462

тущие “

Для подключения мембранного расширительного бака Logafix от 18

AAS/Solar

до 50 литров

Соединительный

Состоит из гофрированной трубы из нержавеющей стали DN 20,

63 003 891

5.189,-

трубопровод

длиной 600 мм, с запорным автоматом 3/4“

С настенным кронштейном для баков 18 - 25 литров

Резервуар с температурным расслоением для защиты

Дополнительная

расширительного бака от высоких температур

емкость

Применяется для коллекторов с вакуумными трубками с покрытием

для мембранного

более 60% и на установках для поддержки отопления

расширительного

5 л

7 747 010 472

3.924,-

бака (MAG)

12 л

7 747 010 473

5.745,-

Twin-Tube

Теплоизолированная двойная труба с оболочкой для защиты от

УФ-лучей и встроенным проводом датчика для быстрого монтажа

сборной линии

Теплопотери соответствуют теплопотерям двух отдельно проложен

Twin-Tube

ных труб, имеющих 100 % теплоизоляцию согласно „Положения об

отопительных установках“ (HeizungsAnlV).

Длина 12,5 м

Twin-Tube 15 - двойная медная труба 2 x 15 x 0,8 мм

83 007 216

33.139,-

Twin-Tube DN 20 - гибкая труба из нержавеющей стали 2 x DN 20

83 007 220

65.162,-

401

Для плоских коллекторов Logasol SKN 4.0 и SKS 4.0

Комплект

Для подключения комплектной станции Logasol KS, коллекторов и

подключения

баков-водонагревателей SM, SL и PL

для Twin-Tube

для Twin-Tube 15

83 077 400

4.756,-

для Twin-Tube DN 20

83 077 402

9.647,-

Состоит из 4 овальных хомутов с винтами и дюбелями

Комплект крепления

для Twin-Tube 15

8 718 532 274

2.101,-

для Twin-Tube

для Twin-Tube DN 20

83 007 304

2.101,-

Специальные комплектующие для комплектных станций без встроенного управления

t Стандартный дифференциальный температурный регулятор для

настенного монтажа

Logamatic SC10

t С датчиками коллектора и бака

7 747 004 406

7.832,-

t Простое управление благодаря наглядному сегментированному

дисплею

t Регулятор для стандартных систем солнечных коллекторов с одним

потребителем, монтируется на стену

401

t С датчиками коллектора и бака

t Привлекательный дизайн и управление по принципу “Нажми и

Logamatic SC20

поверни”

7 747 008 405

16.223,-

t Наглядный сегментированный дисплей с анимацией и пиктограммами

t Регулятор скорости вращения насоса контура солнечного коллектора

t Функция Double Match Flow для оптимизации загрузки термосифонных

баков

12030

Logasol

Цены

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Многофункциональный регулятор для настенного монтажа

С датчиками коллектора и бака

27 вариантов гидравлических систем запрограммированы на заводе

8 входов для датчиков (2 x NTC20K, 6 x NTC10K), 5 переключающих

выходов, 230 В/50 Гц

Вход измерителя объемного потока для учета теплопотребления

Logamatic SC40

7 747 004 421

16.907,-

Разъем RS232 для вывода данных

Большой графический дисплей и управление по принципу “Нажми и

поверни”

Другие дополнительные функции (2 поля коллекторов восток/запад,

2 потребителя, внешняя загрузка бака, термическая дезинфекция,

функция охлаждения, Double Match Flow)

Для переоборудования KS0110, KS0120 и KS0150 без управления

Крышка, синяя

7 747 009 492

1.541,-

401

Не подходит для KS...SC

Дополнительный

Для SC40, требуется для полей восток/запад

7 747 009 883

803,-

датчик коллектора

Модуль солнечного коллектора для установок с отопительным котлом

Будерус с EMS и системой управления Logamatic EMS

Модуль солнечного коллектора для приготовления воды для ГВС

Система High flow/Low flow с насосом с регулируемой частотой

Модуль солнечного

вращения

7 738 110 123

коллектора SM100

Оптимизация дозагрузки через оценку поступления солнечной

энергии благодаря интеграции в общую систему для баков SM и SL

Монтаж на отопительном котле или на стене

Включает 1 датчик коллектора (6 мм) и 1 датчик бака (9 мм)

Максимум 1 модуль на установку

Устанавливается в систему управления Logamatic 2107 для

регулирования работы солнечной установки с отопительным котлом

Функциональный

С датчиком коллектора, датчиком бака солнечного коллектора и

модуль

30 005 984

16.568,-

соединительным штекером

FM244

Подробная информация по функциональным модулям FM244 и FM443

Глава 11

Устанавливается в систему Logamatic 4000 (4121, 4122, 4126, 4211 и

43xx)

Управление солнечной установкой максимум с 2 потребителями

Система High flow/Low flow с насосом солнечного коллектора с

регулируемой частотой вращения

С 1 датчиком коллектора 6 мм и 1 датчиком бака 9 мм

Функциональный

Оптимизация дозагрузки через оценку поступления солнечной

310

модуль

энергии и снижение нагрева от котла благодаря интеграции в общую

30 006 384

22.674,-

FM443

систему для баков SM и SL

Поддержка отопления через подключение буфер-байпас при работе с

комплектом HZG

С функцией теплового счетчика при работе с комплектом WMZ

Максимум 1 модуль на систему управления

Подробная информация по функциональным модулям FM244 и FM443

Глава 11

Расширение для 2-го потребителя при работе с модулем FM 443 или

Комплект датчиков

SC40

2 -го потребителя

Состоит из 1 эталонного датчика для 2-го потребителя

5 991 520

2.445,-

FSS

С соединительным штекером и комплектующими

Заказывать вместе с переключающим клапаном VS-SU

Переключающий

Для переключения 2-го потребителя или соединения буфер-байпас

клапан

для поддержки отопления при работе с FM 443 или SC40

85 103 220

15.243,-

401

2-го потребителя

3-ходовой переключающий клапан 1”

VS-SU

Комплект расширения для поддержки отопления при работе с FM443

или Logamatic SC40

Комплект HZG

5 991 530

13.645,-

310

Состоит из 3-ходового переключающего клапана 1” и двух температурных

датчиков

Для защиты системы управления при ударе молнии вблизи от

Защита от высокого

солнечного коллектора

83 006 120

1.820,-

401

напряжения

Для подключения к датчику коллектора

12031

Logasol

Цены

Цена,

Группа

Обозначение

Описание

Артикул №

руб.

скидок

Специальные комплектующие для комплектных станций со встроенным управлением

AS1, комплект

t С датчиком температуры горячей воды и соединительным штекером

подключения

(только для установленного в KS…SC цифрового регулятора для

5 991 384

1.331,-

310

бака-

индикации температуры верхней части бака (опционально))

водонагревателя

x 9 мм

t С датчиком температуры горячей воды и соединительным штекером

AS1.6

(только для установленного в KS…SC цифрового регулятора для

Комплект

63 012 831

1.542,-

333

индикации температуры верхней части бака (опционально))

подключения бака

x 6 мм

t Для Logalux P...S/PL750/PL1500/Duo FWS

Контролер обратной t Состоит из дифференциального температурного регулятора,

7 747 004 409

17.620,-

линии

Logamatic SC10, 3-ходового клапана DN 25 для повышения

температуры обратной линии при поддержке отопления

401

t Для защиты системы управления при ударе молнии вблизи от

Защита от высокого

солнечного коллектора

83 006 120

1.820,-

напряжения

t Для подключения к датчику коллектора

Рабочая жидкость солнечного коллектора

t Для плоских коллекторов

t Защита от замораживания, пара и коррозии

Рабочая жидкость

t Совместима с продуктами питания

солнечного

Смесь гликоля с водой 45:55 - 10 литров

8 718 660 880

2.315,-

коллектора L

Смесь гликоля с водой 45:55 - 20 литров

8 718 660 881

3.908,-

401

100 % концентрат - 10 кг

8 718 660 950

4.397,-

Выставочный образец

Цена

Группа

Обозначение

Описание

Артикул №

руб.

скидок

t Размеры 500 x 500 x 90 мм

Модель коллектора в t С транспортной упаковкой

8 718 531 047

40.932,-

401

разрезе

SKN 4.0

SKS 4.0

747 200 003

40.932,-

12032

Logasol

Комплектная станция Logasol KS

Общие положения

кциональные модули FM244, FM443 или

Интеллектуальное сопряжение систем ре-

модуль солнечного коллектора SM100.

гулирования контура солнечного коллекто-

Простое подключение всех устройств бе-

ра и контура котла позволяет оптимизиро-

зопасности и управления солнечной уста-

вать работу всей установки для макси-

новки. Все необходимое оборудование: на-

Logasol KS0105, KS0110, KS0120,

сос солнечного коллектора, гравитацион-

KS0150 двухтрубные комплектные

мального использования солнечной энер-

ный тормоз, предохранительный клапан

станции без встроенного управления

гии. Дополнительно имеется встроенное

подключение для станции наполнения и

(6 бар), измеритель объемного расхода,

В качестве регулятора солнечного кол-

встроенный воздухоотделитель, поэтому

манометр, шаровой кран со встроенными

лек-тора применяются Logamatic SC10,

при наполнении под давлением от воздуш-

термометрами на подающей и обратной

SC20 или SC40, функциональные модули

ного клапана на крыше можно отказаться.

линии контура солнечного коллектора и те-

FM244, FM443 или модуль SM100. Для за-

плоизоляция

- выполнены как единый

полнения под давлением имеется мес-то

монтажный блок. Мембранный расшири-

для подключения станции наполнения.

Logasol KS0105 SC20, KS0105 SC40

тельный бак нужно заказывать отдельно

двухтрубные комплектные станции

KS0105/KS0110/KS0120 дополнительно

для каждого варианта применения.

со встроенным управлением

оснащены воздухоотделителем, поэтому

Комплектная станция для стандартных

при наполнении установки под давлением

Logasol KS0105 E/KS0110 E

солнечных коллекторов со встроенным

воздушный клапан на крыше можно не

однотрубные комплектные станции

управлением Logamatic SC20 или SC40.

устанавливать. Эти станции поставляют-

без встроенного управления

Дополнительно имеется встроенное под-

ся синего или белого цвета по желанию

Для расширения двухтрубных комплект-

заказчика. В станциях KS0150 стандарт-

ключение для станции наполнения и

ных станций в установках с 2 полями сол-

ные крышки белого цвета могут быть за-

встроенный воздухоотделитель, поэтому

нечных коллекторов (восток/запад) или 2

менены на крышки синего цвета.

при наполнении под давлением от воз-

потребителями и, как вариант, в системах

душного клапана на крыше можно отка-

с одним потребителем. Для заполнения

заться.

Logasol KS0105 SM100 двухтрубные

под давлением имеется место для под-

комплектные станции со встроенным

ключения станции наполнения. В зависи-

Остаточный напор

модулем солнечного коллектора

мости от гидравлической схемы установ-

Выбор комплектной станции производит-

Комплектная станция со встроенным мо-

ки применяется самостоятельный регуля-

ся с учетом объемного потока и остаточ-

дулем SM100 для комбинации с отопи-

тор Logamatic SC10, SC20 или SC40, фун-

ного напора комплектной станции.

тельными котлами, оснащенными EMS.

Остаточный напор комплектных станций

Объемный поток (л/ч)

Управление

Общие положения

кциональный модуль осуществляет регу-

Logamatic 4000, т. е. для систем управле-

лирование по разнице температур, необ-

ния 4121, 4122, 4126, 4211 и 43xx, с уста-

Безупречная работа солнечной установки

ходимое для солнечного коллектора, а

новкой модуля FM443 появляется воз-

возможна только в соединении с подходя-

также повышает эффективность исполь-

можность интегрировать регулирование

щей системой управления. Для этого ис-

зования энергии.

солнечным коллектором в сис-тему управ-

пользуется автоматика регулирования по

ления отопительного котла. Сопряжение

разнице температур, которая, исходя из

Благодаря применению Logamatic 2107 в

двух регуляторов позволило реализовать

температуры в коллекторе и у потребите-

соединении с солнечной системой при ис-

системное решение, удоб-ное в монтаже.

ля, включает и выключает загрузочный

пользовании солнечной энергии не про-

насос.

исходит нагрева воды в баке от отопи-

Модуль солнечного коллектора содержит

тельного котла. В концепции управления

все необходимые для солнечной системы

Функциональный модуль FM244

котлом и контуром солнечного коллектора

алгоритмы управления, включая регули-

Система управления Logamatic 2107 при

лежит простой принцип “Нажми и повер-

рование 2 потребителей солнечной энер-

установке в нее функционального модуля

ни”. Автоматика управления специально

гии, управление насосом с переменным

FM244 позволяет интегрировать бывшее

адаптирована к солнечным системам с хо-

объемным потоком, а также оптимизацию

до сих пор независимое регулирование

рошим соотношением цена/мощность в

использования солнечной энергии для

контуром солнечного коллектора в систе-

диапазоне малой мощности.

приготовления воды в контуре ГВС.

му управления котла. Сопряжение двух

Благодаря применению установленного в

Функциональный модуль FM443

регуляторов позволило реализовать сис-

систему управления Logatamic 4000 функ-

темное решение, удобное в монтаже. Фун- В модульных системах управления серии

ционального модуля FM443 в соединении

12033

Logasol

с солнечной системой, при использовании

обратной линии в комбинации с трехходо-

дополнительные функции: 2 поля коллек-

солнечной энергии не происходит нагрева

вым переключающим клапаном. Простое

торов восток/запад, 2 потребителя, внеш-

воды в баке от котла. Управление отопи-

управление благодаря наглядному сег-

няя загрузка бака, термическая дезин-

тельным котлом и контуром солнечного

ментированному дисплею. Можно задать

фекция, функция охлаждения, Double

коллектора происходит по простому при-

перепад температур для включения и мак-

Match Flow.

нципу “Нажми и поверни”.

симальную температуру бака.

Применение пульта MEC

2 позволяет

Модуль солнечного коллектора SM100

Logamatic SC20

управлять отопительной установкой и сол-

В отопительных установках с EMS-котла-

нечным коллектором из жилой комнаты.

Классический регулятор в системах сол-

ми модуль солнечного коллектора SM100

нечного коллектора с одним потребите-

При установке комплекта теплового счет-

используется как расширение к системе

лем. Имеется исполнение для монтажа на

чика в общую систему можно определять

управления всей системой. Интеллекту-

стену или встроенным в комплектную

количество использованной солнечной

альное сопряжение систем регулирова-

станцию KS0105. Проверенный временем

энергии.

ния контура солнечного коллектора и кон-

принцип управления (“Нажми и поверни”)

тура котла является основным условием

Модуль сконструирован таким образом,

и наглядный сегментированный дисплей с

для оптимизации работы всей установки в

что при использовании второго эталонно-

анимацией и пиктограммами. SC20 имеет

целях максимального использования сол-

го датчика можно обеспечивать и 2-го по-

3 входа для датчиков (1 x NTC20K / 2 x

нечной энергии.

требителя тепла. Такое управление мож-

NTC10K) и один переключающий выход

но осуществлять через отдельный насос

При поступлении тепловой энергии от

230 В/50 Гц, регулирование скорости вра-

или через переключающий клапан. Для

солнечного коллектора нагрев воды в ба-

щения насоса солнечного коллектора и

снабжения теплом контура бассейна, как

ке от котла снижается без ущерба ком-

функцию Double Match Flow для оптимиза-

второго потребителя, имеется собствен-

форту. Снижение количества стартов го-

ции загрузки термосифонных баков. В по-

ное подключение для управления насо-

релки и часов работы котла приводят к

ставку входят один датчик коллектора и

сом вторичного контура.

максимальной экономии затрат на пер-

один датчик бака.

вичный источник энергии.

Этот модуль позволяет расширить приме-

нение существующей установки с модуль-

Logamatic SC40

Модуль солнечного коллектора SM100

ной системой управления Logamatic 4000

мо-жет быть встроен в комплектную стан-

Многофункциональный регулятор для си-

благодаря интегрированной функции по-

цию или в систему управления котла EMS.

стем солнечного коллектора с 27 различ-

следовательного включения баков.

Как вариант, возможен монтаж на стене.

ными гидравлическими схемами, запрог-

Для регулирования установок солнечного

Альтернативой является встроенная фун-

рамированными на заводе. Имеется ис-

кол-лектора с одним потребителем в объ-

кция поддержки отопления через подклю-

полнение для монтажа на стену или встро-

ем поставки входит один датчик коллекто-

чение буфер-байпас. Для этого необходи-

енным в комплектную станцию KS0105.

ра и один датчик бака. Дополнительные

мо наличие одного комбинированного

Проверенный временем принцип управ-

функции - регулирование скорости вра-

бака или бака-аккумулятора.

ления (“Нажми и поверни”) и большой гра-

щения насоса солнечного коллектора и

фический дисплей. Выбранная схема

Double Match Flow для оптимизации за-

Logamatic SC10

установки изображается в виде пиктог-

грузки термосифонными баками.

Стандартный дифференциальный темпе-

раммы, и ее рабочее состояние отобража-

ратурный регулятор для настенного мон-

ется в виде анимационной картинки кла-

Внимание:

тажа с 2 входами для датчиков (NTC20K/

панов и насосов. SC40 оснащен 8 входа-

Должны применяться только насосы

NTC10K) и одним переключающим выхо-

ми для датчиков (2 x NTC20K / 6 x NTC10K)

переменного тока!

дом 230 В/50 Гц. В поставку входят один

и 5 переключающими выходами 230 В/50

Нельзя устанавливать насосы с элек-

датчик коллектора и один датчик бака.

Гц, разъемом R232 для вывода данных, а

тронным управлением!

также входом для измерителя объемного

Применяется в качестве регулятора в си-

расхода для учета теплопотребления.

стеме солнечного коллектора для перера-

спределения баков или для контроля

Этот регулятор позволяет реализовать

Монтаж/техническое обслуживание

Монтаж

пользована, например, продукция фирмы

затель pH, мембранный расширительный

Если комплектная станция заказывается

Nissen “Neo Fermit universal” или “Fermitol”.

бак комплектной станции Logasol KS, дав-

отдельно, то при выборе насосов следует

Уплотнения всех частей следует выпол-

ление в системе и ее работу, насос ¹⁾ и та-

обратить внимание на то, чтобы узлы на-

нять особенно тщательно, т.к. гликолевая

кие контролирующие приборы, как счет-

соса были устойчивы к гликолю. Эластич-

смесь является более текучей, чем вода.

чики отработанных часов и тепловые

ные уплотнения (в клапанах) и мембраны

счетчики. Следует определить и сравнить

(в расширительных баках) должны быть

результаты с табличными данными.

Техническое обслуживание

изготовлены из материала, устойчивого к

Также необходимо проверить коллекто-

Первое техническое обслуживание про-

воздействию гликоля. Для этого годятся

ры, монтаж и соединения. По результатам

водится через 500 часов работы (пример-

уплотнения из арамидных волокон. Для

проверок должен быть составлен прото-

но, через 6 месяцев).

сальниковых уплотнений можно исполь-

кол. Для квалифицированного техничес-

Затем техническое обслуживание следу-

зовать графитовый шнур. Уплотнения из

кого обслуживания можно приобрести

ет проводить каждые 2-3 года.

пеньки нужно смазать уплотняющей тер-

сервисный чемодан.

мостойкой пастой для резьб, устойчивой к

При этом необходимо проверить: темпе-

1) Подробная информация в инструк-

воздействию гликоля. В качестве уплотня-

ратурные датчики, регуляторы, объем за-

ции по эксплуатации

ющей пасты для резьбы может быть ис-

правки, защиту от замораживания, пока-

12034

Logasol

Размеры медных трубопроводов

В таблице приведены ориентировочные

количества коллекторов и длины трубо-

меньший размер. Необходимые рекомен-

значения для выбора труб. При более под-

проводов, а также остаточного напора

дации приведены в документации для

робном расчете с учетом фактического комплектной станции часто выбирается проектирования Logasol.

Количество

Длина медной трубы

коллекторов/

до 6 м

до 15 м

до 20 м

до 25 м

труб

Twin-Tube 15 (DN 12)

Twin-Tube DN 20 ¹⁾

до 5

22 мм (DN 20)

2 x 15 x 0,8

18 мм (DN 15)

Logasol SKN 4.0

до 10

22 мм (DN 20)

28 мм (DN 25)

Twin-Tube DN 20 ¹⁾

Logasol SKS 4.0

до 15

22 мм (DN 20)

28 мм (DN 25)

до 20

28 мм (DN 25)

35 мм (DN 32)

1) Гофрированная труба из нержавеющей стали Twin Tube DN 20 соответствует медной трубе 18 мм

Для соединения медных труб следует применять тугоплавкий припой

Размеры медных трубопроводов

Twin-Tube

изоляцией, устойчивой к ультрафиолето-

туры до 190 °C) теплопотери Twin-Tube со-

вым лучам, и встроенным проводом дат-

ответствуют теплопотерям двух отдельно

Twin-Tube предназначен для простого и

чика. Благодаря высококачественной

проложенных труб, имеющих 100 % те-

быстрого монтажа обратного трубопрово-

изоляции из каучука EPDM (устойчива к

плоизоляцию согласно

„Положению об

да солнечной установки. Twin-Tube пред-

кратковременному воздействию темпера-

отопительных установках“ (HeizAnlV).

ставляет собой двойную трубу с тепло-

Размеры мембранного расширительного бака

Размеры расширительного бака следует

Мембранный расширительный бак

ких температур всегда необходимо уста-

определять с учетом того, что солнечная

(MAG) и дополнительная емкость для

навливать перед ним дополнительную ем-

установка может эксплуатироваться с

коллекторов с вакуумными трубками

кость. Дополнительную емкость нужно

внутренней самозащитой. Это требова-

Vaciosol

устанавливать также в установках, в кото-

ние выполняется в том случае, если мем-

Из-за высокой мощности коллекторов с

рых вероятны длительные периоды застоя

бранный расширительный бак может вос-

вакуумными трубками возможен застой

с высокими температурами (например, с

принимать изменение объема вслед-ст-

пара в трубопроводах. MAG нужно уста-

запасом более 60 % для контура ГВС). Не

вие разогрева и испарения рабочей сре-

навливать в обратную линию на 20-30 см

допускается устройство крышных котель-

ды в коллекторе и соединительных

выше комплектной станции. При расчете

ных при статической высоте между ни-

трубопроводах, и при этом давление в

мембранного расширительного бака нуж-

жним краем поля коллектора и комплек-

установке останется ниже давления сра-

но, в отличие от установок с плоскими кол-

тной станцией менее 2 метров.

батывания предохранительного клапана.

лекторами, учитывать возможное испаре-

Для расчета расширительных баков для

В документации для проектирования сол-

ние в трубопроводах между коллекторами

коллекторов с вакуумными трубками

нечных систем Logasol содержатся необ-

и комплектной станцией. В установках

Vaciosol пользуются следующими форму-

ходимые рекомендации.

поддержания отопления для защиты мем-

лами.

бранного расширительного бака от высо-

Статическая высота / D_f

Расчет расширительного бака MAG для Vaciosol:

12 м / 2,21

12 м / 3,13

V_MAG t (V_{системы} x 0,1 + V_пар x 1,25) x D_f

13 м / 2,27

13 м / 3,28

Расчет дополнительной емкости перед расширительным

14 м / 2,34

14 м / 3,43

баком для Vaciosol:

15 м / 2,41

15 м / 3,61

V_{доп.емкость} t V_пар - Vтрубы под полем коллектора до комплектной станции

16 м / 2,49

16 м / 3,80

17 м / 2,58

17 м / 4,02

V_пар t V_{поле коллектора} + V _{трубы над нижним краем поля коллектора}

18 м / 2,67

18 м / 4,27

19 м / 2,77

19 м / 4,54

10 м / 2,88

20 м / 4,86

11 м / 3,00

12035

Buderus Каталог отопительной техники (2014 год) - часть 15
