Emerson Общий каталог продукции для холодильной техники, кондиционирования и тепловых насосов - часть 8
Контроллеры компрессорно-конденсаторных агрегатов, серия ЕС2
С функцией веб-сервера и протоколом TCP/IP или LON FTT-10
Характеристики
• Обслуживание и управление аварийными сообщениями
• Выявление неисправностей датчиков
• Входы для аварийных сигналов высокого и низкого давления
• Хранение настроек в энергонезависимой памяти
• Электрические подключения посредством винтовых клемм
• С функцией веб-сервера и поддержкой TCP/IP или LON FTT-10 (см, начало
этой главы)
Контроллер EC2
• Управление и запуск через локальный или удаленный компьютер
• Сертификат СЕ
Контроллеры компрессорно-
конденсаторных агрегатов
• Управление различными комбинациями компрессоров и вентиляторов
конденсаторов на основании сигналов датчиков давления всасывания и
конденсации
K02-211
ECT-323
• Управление спиральными компрессорами Copeland Scroll Digital™
Интерфейс TCP/IP
• Встроенный веб-сервер позволяет управлять параметрами из окна
стандартного веб-браузера, Интерфейс Ethernet, поддерживаемый
большинством офисных ПК
• Графическое представление данных через встроенный
веб-интерфейс
PT5
PT4-Mxx
• Постоянный или динамический IP-адрес, защита посредством имени
пользователя и пароля
• Журнал с данными за последние 30 дней
• Многоязычная поддержка (www.emersonclimate.eu)
Таблица подбора
№ для
Модель
Описание
заказа
Condensing Unit Controller
Condensing Unit Controller for two compressors or one Digital Scroll and one single stage
EC2-552
807738
compressor, variable fan speed control
Condensing Unit Controller Kit with Terminal Kit K02-540, Pressure transmitter PT5-07M &
EC2-552 Contr. Kit
808019
PT5-30M with cable assembly, transformer ECT-323 with 25VA
Комплекты клемм, кабели
K02-540
Terminal Kit for EC2-552
800070
ECX-N60
Ethernet Cable (TCP/IP)
6,0 m length
804422
Датчик давления
PT5-07M
- 0,8…7 bar
802350
PT5-18M
0…18 bar
802351
PT5-30M
0…30 bar
802352
PT5-50M
0…50 bar
802353
PT4-M15
1,5 m cable length
804803
PT4-M30
Cable Assembly for PT5
3 m cable length
804804
PT4-M60
6 m cable length
804805
Трансформатор
ECT-323
Transformer Class II - 230 VAC Input, 24 V output, 25 VA
804424
195

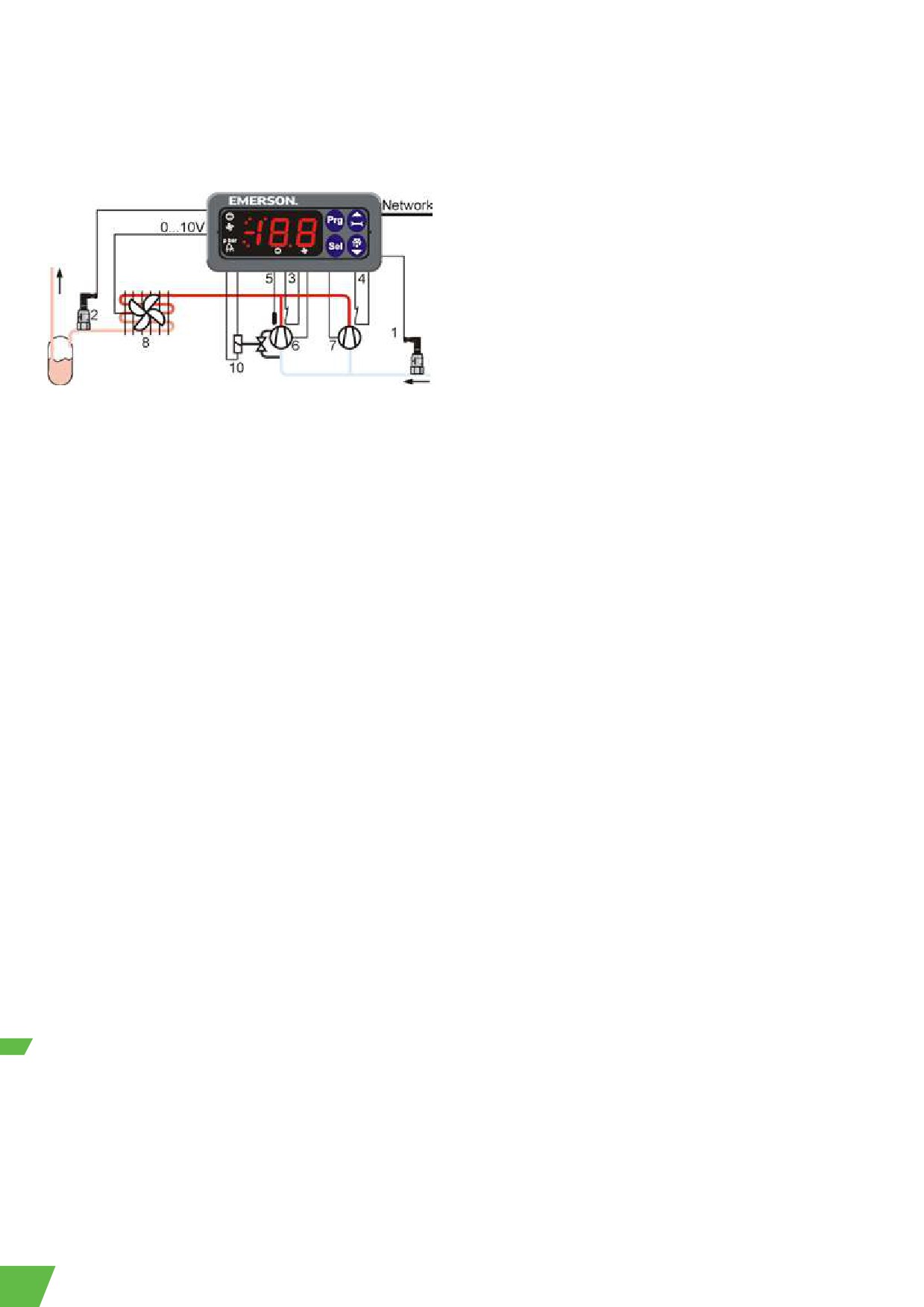

Схемы
Контроллер компрессорно-конденсаторного агрегата
Входы
Выходы
EC2-552, позволяющий обслуживать 2 одноступенчатых
1 = давление всасывания
6 =спиральный компрессор
компрессора или 1 спиральный компрессор Digital Scroll и 1
2 = давление конденсации
Copeland Scroll Digital
одноступенчатый компрессор
3 = аварийное реле
7 =одноступенчатый
компрессора 1
компрессор
4 = аварийное реле
8 =вентилятор с регулируемой
компрессора 2
скоростью вращения
5 = температурный вход
и двигателем ЕС
10 = модуль питания для
регулятора скорости
вращения вентилятора
196
Контроллеры холодильных камер, серия ЕС3
Контроль температуры и перегрева для клапанов EX4-8 (с шаговыми двигателями)
Характеристики
• Управление перегревом посредством алгоритма саморегуляции
клапанов (EX4-8)
• Управление термостатом, вентилятором и оттайкой
• Функция ограничения температуры кипения (MOP)
• Аналоговые входы: 3 датчика температуры NTC
• Встроенный аккумулятор, закрывающий регулирующий клапан
в случае аварийного отключения электропитания
• Аналоговый вход для измерения давления всасывания с помощью
датчика давления Emerson PT5
• Цифровые входы для подключения цепи защиты компрессора
и дверного контакта холодильной камеры
• Релейные выходы для компрессора, включения оттайки
и программируемого реле аварийного оповещения
• Возможность программирования всех параметров и функций:
EC3-332
ECD-001
- через контроллер Ethernet с поддержкой TCP/IP (EC3-332);
- через клавиатуру дополнительного дисплея ECD-001
• Электрические подключения посредством винтовых клемм
• Легкий алюминиевый корпус для монтажа на DIN-рейку
• Многоязычная поддержка (см. www.emersonclimate.eu)
• Сертификат СЕ
• Класс защиты IP20
Интерфейс TCP/IP
Характеристики дисплея ECD-001
• Встроенный веб-сервер позволяет управлять параметрами из окна
• Для различных температур системы и степеней открытия клапана
стандартного веб-браузера. Интерфейс Ethernet, поддерживаемый
• Подключение к контроллерам серии EC3 кабелем с разъемом RJ45.
большинством офисных ПК
Кабели питания не требуются
• Графическое представление данных через встроенный
• Дисплей с 2 1⁄2 знаками
веб-интерфейс
• Светодиодные индикаторы для отображения состояния
• Постоянный или динамический IP-адрес, защита посредством имени
компрессора, вентилятора, нагревателя и оповещения в
пользователя и пароля
случае аварии
• Журнал с данными за последние 30 дней
•
4 клавиши управления для настройки параметров
• Многоязычная поддержка (www.emersonclimate.eu)
• Простая установка в панель с отверстием 71 x 29 мм
• Класс защиты IP 65, если дисплей установлен на передней панели
197

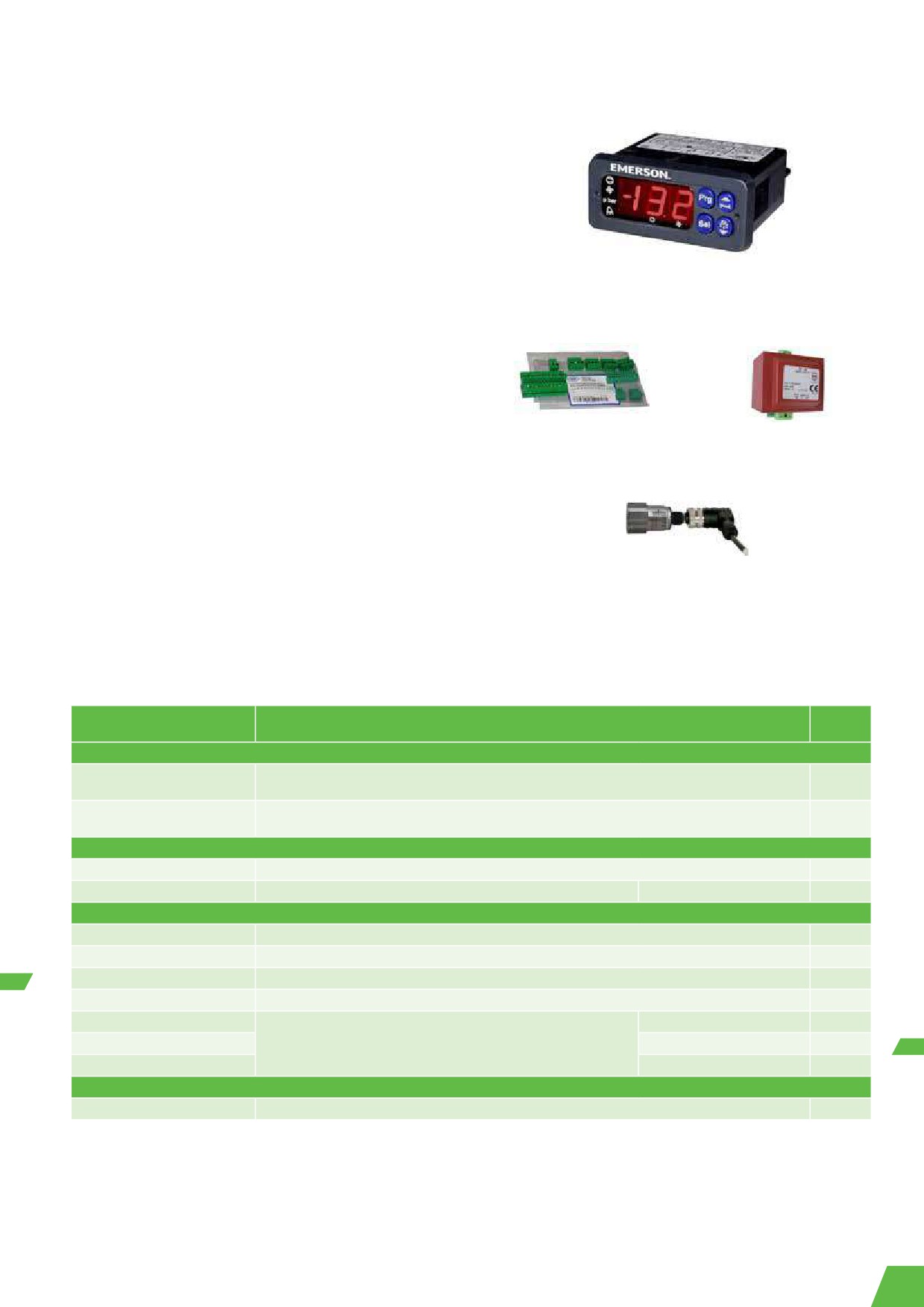

Таблица подбора
Тип
Описание
№ для заказа
Регулятор конденсаторного агрегата
EC2-332
Шаговый двигатель контроллера холодильной камеры EXV
807632
Комплект контроллера холодильной камеры с клеммами K02-540, датчик
EC2-332 комплект контр.
давления
808013
PT5-07M и PT5-30M с кабельной сборкой, трансформатор ECT-323 25 В·А
Комплекты клемм и кабели
K03-331
Комплект разъемов для EC2-332
800648
ECX-N50
Кабель Ethernet (TCP/IP)
Длина 6 м
804422
Дисплей
ECD-001
ECN-S30
807641
ECC-N10
Длина кабеля 1 м
807860
ECC-N30
Соединительный кабель между EC3 и ECD
Длина кабеля 3 м
807861
ECC-N50
Длина кабеля 5 м
807862
Температурные датчики
ECN-S15
Длина кабеля 1,5 м
804304
ECN-S30
Датчики NTC для воздуха (10 кОм при 25°C)
Длина кабеля 3 м
804305
ECN-S60
Длина кабеля 6 м
804284
ECN-N30
Длина кабеля 3 м
804496
ECN-N60
Датчики NTC на трубу (10 кОм при 25°C)
Длина кабеля 6 м
804497
ECN-N99
Длина кабеля 12 м
804499
ECN-F60
Датчики NTC на ребро (10 кОм при 25°C)
Длина кабеля 6 м
804283
Датчик давления
PT5-07M
- 0,8-7 бар
PT5-18M
0…18 бар
PT4-M15
Длина кабеля 1,5 м
804803
Соединительный кабель с разъемом для
PT4-M30
Длина кабеля 3 м
804804
PT5
PT4-M60
Длина кабеля 6 м
804805
Трансформаторы
ECT-323
Трансформатор класса II: вход 230 В пер. т., выход 24 В, 25 В·А
804424
ECT-623
Трансформатор класса II: вход 230 В пер. т., выход 24 В, 60 В·А (только EX8)
804421
198

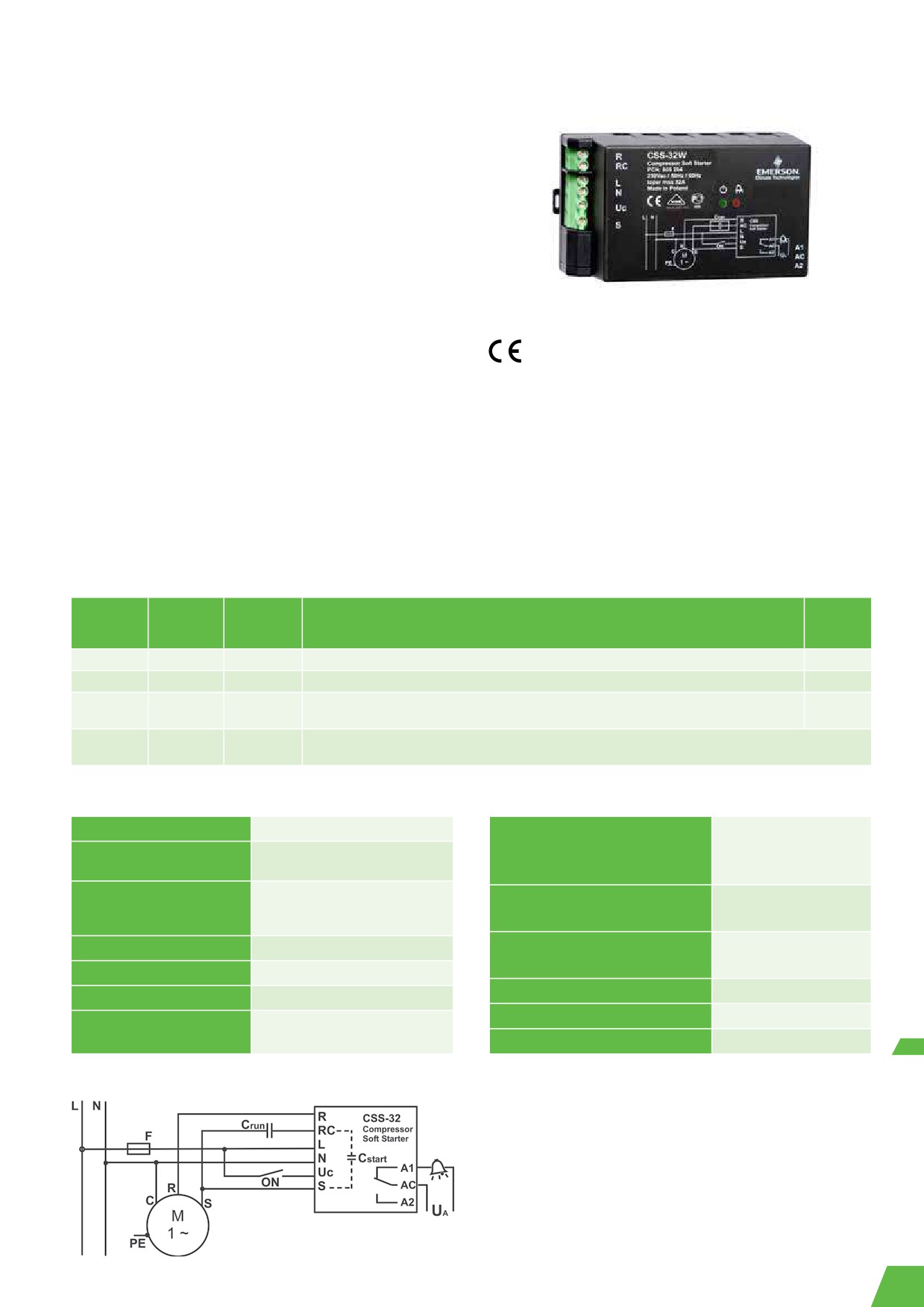

Устройство плавного пуска компрессора CSS-25U/CSS-32U
Устройство плавного пуска компрессора CSS-25U/CSS-32U используется
для подключения, защиты и ограничения пускового тока однофазных
компрессоров, например, в тепловых насосах, установленных в
жилых зданиях.
Характеристики
• Для электродвигателей с максимальным рабочим током до 25 A/32 A
• Пусковой ток ограничен величиной 45 А (для позиции 805209
величиной 30 А)
• Автоматическая настройка при использовании в сети с частотой
50 или 60 Гц
• Автоматическая настройка на ток электродвигателя -
нет необходимости в ручной настройке или калибровке
CSS-32W
• Выход аварийного реле
• Пусковой конденсатор, обеспечивающий оптимальный разгон
двигателя и отключающийся после запуска
Стандарты:
• Отключение при низком напряжении
• LVD 2006/95/EC, Директива о низковольтном оборудовании
• Отключение при блокировке ротора
• EN 60947-1, Низковольтная аппаратура распределения и
• Функция задержки, позволяющая ограничивать количество пусков
управления
электродвигателя в час
• EN 60947-4-2, Пускатели и пускорегулирующая аппаратура
• Тиристорная защита пускателя, обеспечивающая более длительный
электродвигателей - полупроводниковые контроллеры и
срок службы
пускатели электродвигателей переменного тока
• Дополнительный пускатель электродвигателя не требуется
• EN 60335-1, EN 60335-2-40: Безопасность бытовых и аналогичных
• Функция самодиагностики
электрических приборов (только PCN 805 204 и 805 205,
• Монтажная скоба, позволяющая устанавливать устройство
подтверждено и сертифицировано независимой испытательной
на DIN-рейке в двух направлениях
лабораторией VDE)
• Простота подключения благодаря клеммам с винтовыми зажимами
• EMC 2004/108/EC
диаметром 4 мм
• ROHS 2002/95/EC
Таблица подбора
№ для
№ для
Модель
заказа
Описание
Макс
заказа
(20 шт,)
CSS-32U
805 204
805 204 M
Устройство плавного пуска с монтажной скобой; соответствует требованиям VDE
32A
CSS-25U
805 205
805 205M
Устройство плавного пуска с монтажной скобой; соответствует требованиям VDE
25A
CSS-25U
805 209
805 209M
Устройство плавного пуска с монтажной скобой (ограничение пускового тока
25A
до величины менее 30 A)
K00-003
807 663
-
3-полюсный винтовой соединитель для аварийного выхода, для проводов сечением до 2,5 мм2;
упаковка 50 шт.
Технические характеристики
Рабочее напряжение
230 В, 50/60 Гц номин.
Аварийное реле, AgNi (SPDT) )
250 В~/3 В
Номинальная сила тока
CSS-32U:
32 А макс.
30 В=/3 А
компрессора
CSS-25U :
25 А макс.
Резистивный (АС1) макс.
CSS-32U:
45 A
Максимальная сила
Сечение гибкого кабеля:
CSS-25U (805 205):
45 A
пускового тока
CSS-32U/-25U (все клеммы)
0,25 … 4 mm
CSS-25U (805 209)
30 A
Рабочая температура
-20...+55 °C, без конденсации
Сечение гибкого кабеля: выходной
контакт сигнала тревоги K00-003
0,25 … 2,5 mm
Температура хранения
-20...+65 °C, без конденсации
Макс, вибрация при 10...1000 Гц)
4 g
Пусковой конденсатор
200 ... 240 мкФ
Масса
430 г
Время задержки после
0,5 ... 5 мин.
останова
Защита в соотв. с IEC 529
IP 20
Схема подключения
Контакты устройства плавного пуска:
R
= выход рабочей обмотки двигателя
RC = выход рабочего конденсатора
L
= вход 230 В / AC
N
= нейтраль
Uc = вход пуска (активен при подключении к 230 В)
S
= выход пусковой обмотки из пускового конденсатора
A1, AC, A2 = контакт аварийного реле
199
Датчик давления PT5
Датчики давления PT5 преобразуют значение давления в линейный
электрический выходной сигнал 4- 20 мА, предназначенный от
управления работой простого компрессора и переключения
вентилятора для более сложного применения: регулирования перегрева
с помощью электрического регулирующего клапана.
Благодаря конкурентоспособному соотношению цена-
производительность и наличию легко монтируемого готового кабеля
с разъёмом M12 в сборе, датчики PT5 представляют собой наилучший
выбор при проектировании систем охлаждения, кондиционирования
воздуха и тепловых насосов.
Характеристики
PT5-150D
• Пьезорезистивный датчик с выходным сигналом 4-20 мА и 2-х
проводным подключением, обеспечивающий точную работу
систем управления перегревом, компрессором и вентиляторами
PT5-xxM
• Специально калиброванный диапазон давления с допуском
с кабелем PT4-Mxx в сборе
±1%, который отвечает требованиям современных
устройств охлаждения и систем отопления, вентиляции
и кондиционирования воздуха
• Полностью герметичная конструкция
• PT5-xxM: соединение по давлению 7⁄16”-20UNF с внутренней
резьбой под клапан Шредера
• PT5-xxT с 40 мм трубкой из нержавеющей стали и встроенным
паяным штуцером для простой установки в условиях, требующих
полной герметичности системы

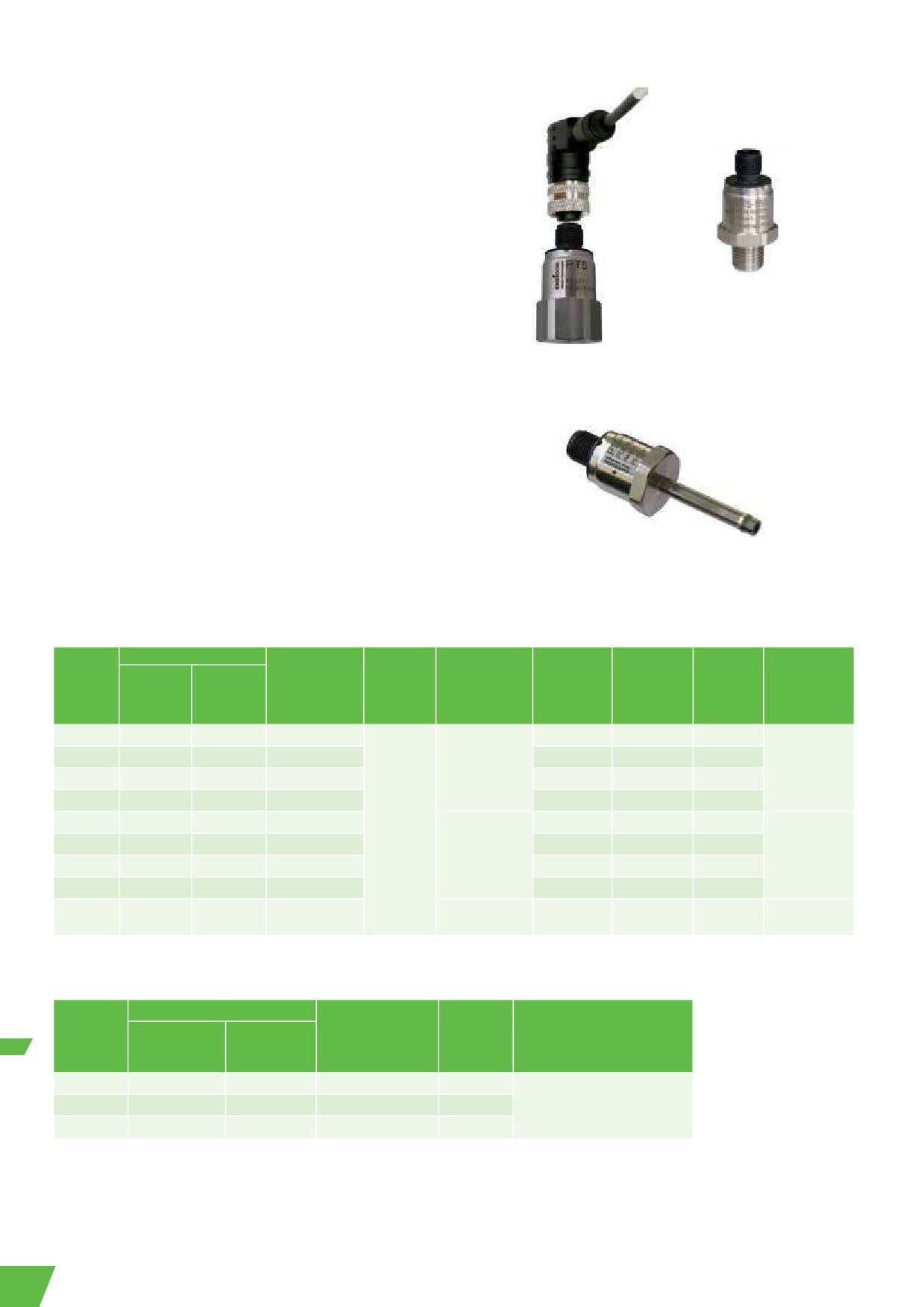

• PT5-150D для субкритических и транскритических систем на CO2
PT5-xxT
• Устойчивость к вибрациям, ударам и пульсациям
• Класс защиты IP65 / IP67 (зависит от типа)
• UL (номер сертификата E258370)
Таблица подбора
№ для заказа
Температура
PS:
Диапазон
PT:
Давление
Соединение
среды в месте
Макс.
измеряемых
Выходной
Давление
разру-
по давлению
Модель
Инд,
ОЕМ-
соединения
рабочее
давлений
сигнал
испытания
шения
Соединение
упаковка
упаковка**
по давлению
давление
(бар)*
(бар)*
(бар)*
по давлению
(°C)
(бар)*
PT5-07M
802 350
802 350M
-0,8 .. 7
27
30
150
7⁄16” - 20 UNF
(с внутренней
PT5-18M
802 351
802 351M
0 .. 18
50
63
250
-40 .. +100
резьбой
PT5-30M
802 352
802 352M
0 .. 30
60
100
400
под клапан
Шредера)
PT5-50M
802 353
802 353M
0 .. 50
100
150
400
PT5-07T
802 380
802 380M
-0,8 .. 7
27
30
150
4 .. 20 мА
PT5-18T
802 381
802 381M
0 .. 18
50
63
250
-40 .. +135
6 мм ODM
PT5-30T
802 382
802 382M
0 .. 30
60
100
400
PT5-50T
802 383
802 383M
0 .. 50
100
150
400
1/4” NPT
PT5-150D
802 379
-
0 .. 150
-40 .. +100
220
320
1000
(наружная)
*) манометрическое давление
**) PT5xxM: 20 шт., PT5-xxT: 10 шт.
Таблица подбора кабельных сборок с разъемами: подходит для всех моделей
№ для заказа
ОЕМ-
масса
Модель
Длина кабеля
Диапазон температур
(г/шт.)
Инд. упаковка
упаковка**
20 шт.
PT4-M15
804 803
804 803M
1,5 м
50
От -50 до +80 °C, стационарное
применение
PT4-M30
804 804
804 804M
3,0 м
80
От -25 до +80 °C, мобильное
PT4-M60
804 805
804 805M
6,0 м
140
применение
Примечание. *) 20 шт.
200
Технические характеристики датчика давления
Номинальное: 24 В пост, тока
Диапазон:
от 7 до 30 В пост,
30 млн, циклов нагрузки
Напряжение питания
тока
Срок службы датчика
с превышением номинального
(защита от смены полярности)
PT5-150D:
от 7 до 26,4 В
давления в 1,3 раза
пост.тока
< 1 двойной амплитуды
Электрическое соединение
Соединение M12 в соответствии
Допустимые шум и пульсации
напряжения
с EN61076-2-101 Часть 2
Влияние напряжения питания
< 0,02 %FS/V
PT4-Mxx кабель в сборе
Готовый, разная длина кабелей
CE: 2004/108/EEC, EN 61326
Излучения (Группа 1; Класс B)
Макс, ≤ 24 мА
и стойкость (промышленное
Рабочий ток
Сертификаты/маркировка
От 4 до 20 мА на выходе
применение)
UL, cRUus (UL файл № E258370)
ГОСТ для российских рынков
RL ≤ Ub - 7,0 В
Сопротивление нагрузки
0,02 A
PT5-07, -18: IP65 с разъемом
Класс защиты (EN 60529)
PT5-30, -50, -150: IP67 с
Время отклика
≤ 5 ms
разъемом
Температура
-25 .. +80 °C
Материалы
Транспортировка и хранение
Нержавеющая сталь 316L, 1,4534
-40 .. +80 °C
Корпус, соединение по
Среда вокруг корпуса
1,4301 (PT5-xxT)
-40 .. +100 °C
давлению и диафрагма,
Среда: PT5-xxM, -150D
-40 .. +135 °C
контактирующая со средой
PT5-xxT
Высокопрочный армированный
(Включен в номенклатуру UL: от
стекловолокном пластик
40 до +100°C)
Электрическое соединение
PBTGF30
Точность
Суммарная
Модель
Диапазон температур
погрешность*
*) Суммарная погрешность включает нелинейность, гистерезис, повторяемость,
PT5-07 / 18
±1% FS
-40 … +20 °C
а также отклонение и разброс показаний из-за изменений температуры.
Примечание: % FS определяется как % от полного диапазона датчика.
±1% FS
+10 … +50 °C
PT5-30 / -50/
±2% FS
-10 … +80 °C
±1% FS
+10 … +50 °C
PT5-150D
±2% FS
-10 … +100 °C
201

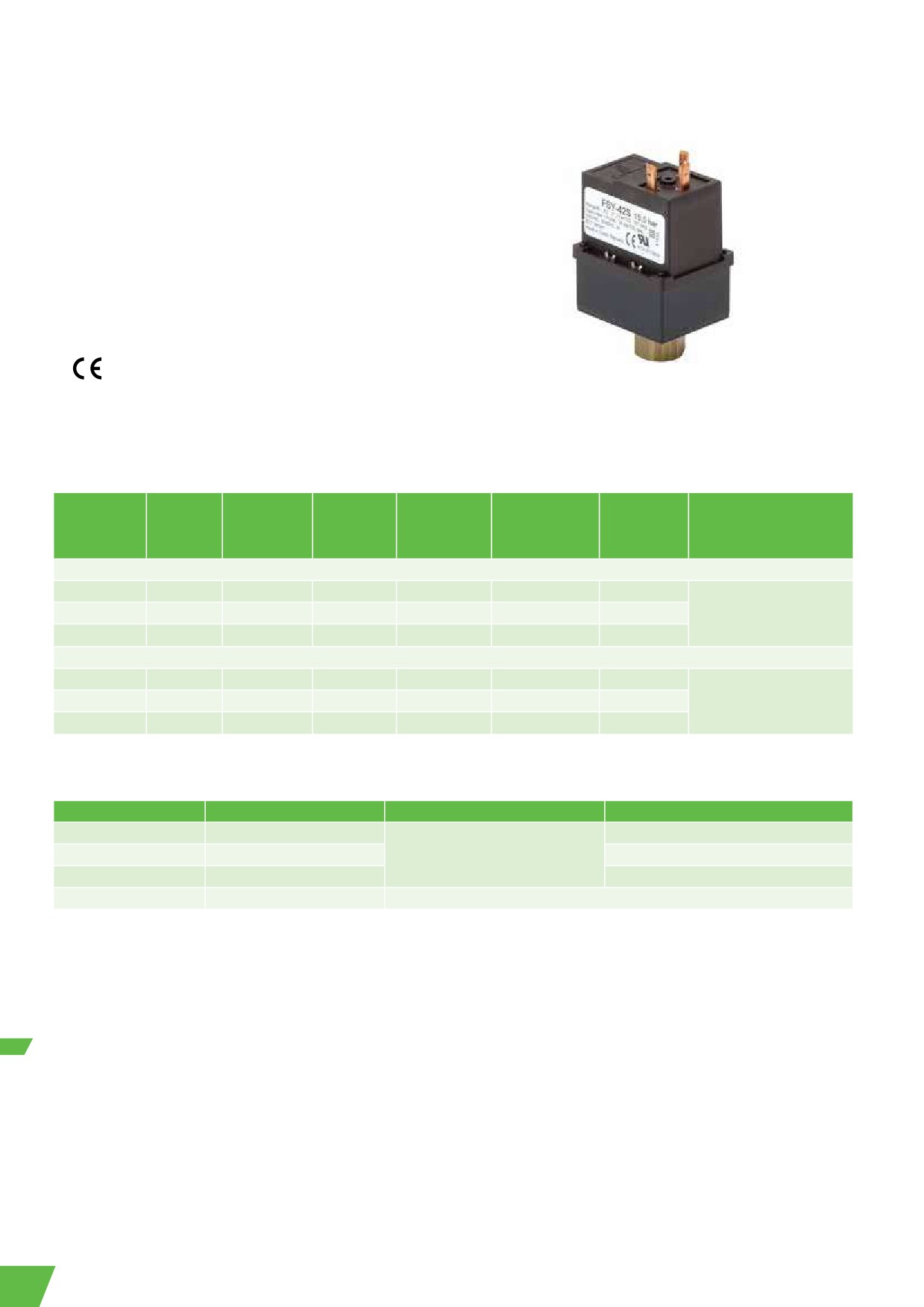

Электронные регуляторы скорости вращения вентиляторов серии FSY/FSM
Электронные регуляторы скорости FSY / FSM изменяют скорость двигателей вентиляторов в зависимости от давления.
Характеристики
• Регулируемое давление отключения
• Высоковольтный симистор (800 В)
• Встроенная цепь защиты от скачков напряжения
• Компактная конструкция
• Простая установка и настройка
• Легкая модернизация существующих систем
• Дополнительные уплотнения не требуются (устанавливается в
разъем без зазоров)
• Многопозиционный разъем и кабель с электромагнитным
фильтром для гибкой установки
•
согласно 14/30/EC (с кабелем FSF)
FSY-43S
• UL номер E183816
• Другое соединение по давлению по запросу (минимальное
количество для заказа: 100 шт.)
Таблица подбора
Давление
Давление
Заводские
Заводские
Макс. рабочее
№ для
испытания,
Давление
Тип
диапазон*
настройки*
настройки*,
давление, PS
заказа
PT
соединение
(бар)
(бар)
бар
(бар)
(бар)
Регуляторы скорости вращения вентиляторов с режимом отключения
FSY-41S / OM5
0715533
4,0-12,5
8,0
27
30
30
FSY-42S / OM5
0715534
9,2-21,2
15,0
32
36
36
7/16”-20 UNF, внутренняя
FSY-43S / OM5
0715537
12,4-28,4
21,8
43
48
50
Регуляторы скорости вращения вентиляторов с режимом минимальной скорости
FSM-41S / OM5
0715520
4,0-2,5
8,0
27
30
30
FSM-42S / OM5
0715521
9,2-21,2
15,0
32
36
36
7/16”-20 UNF, внутренняя
FSM-43S / OM5
0715522
12,4-28,4
21,8
43
48
50
Примечание. *) Давление, при котором вентилятор отключается (FSY) или переключается на минимальную скорость вращения (FSM)
Кабельные сборки с разъемами и электромагнитным фильтром
Тип
№ для заказа
Диапазон температур (°C)
Длина кабеля (м)
FSF-N15 / OM5
804640
Длина кабеля 1,5 м
FSF-N30 / OM5
804641
Диапазон температуры: -50…+80°C
Длина кабеля 3,0 м
FSF-N60 / OM5
804642
Длина кабеля 6,0 м
Кольцевое уплотнение
803780
Медные прокладки, 100 шт.
202
Технические характеристики
Напряжение питания
230 В пер. т., +15%, -20%, 50/60 Гц
FSY-41:
4,0... 12,5 бар
По часовой стрелке
+1,2 бар
~
Номинальный ток
0,1... 4 (3) A
Против часовой стрелки
~ -1,2 бар
(см. диаграмму ниже)
Изменение давления на
FSY-42:
9,2... 21,2 бар
Пусковой ток
Макс. 8 А/5 с
оборот регулировочного
По часовой стрелке
~ +2,5 бар
ГФУ, ГХФУ, ГФО/ГФО-смеси
Против часовой стрелки
винта
~ -2,5 бар
(не предназначено
Рабочие среды
для использования с
FSY-43: 12,4... 28,4 бар
воспламеняющимися
По часовой стрелке
~ +3,3 бар
хладагентами)
Против часовой стрелки
~ -3,3 бар
Класс защиты по IEC529 /
IP 65 (с установленными
FSY-41: 2,5 бар
EN 60529
соединениями FSF-xxx)
FSY-42: 3,8 бар
Диапазон регулирования
FSY-43: 4,6 бар
Диапазоны температур, °C
Окружающая среда
-20...+55°C
PC и PA
(>40°C, см. диаграмму)
Хранение и транспортировка
-30...+70 °C
Материал корпуса
Среда
-20...+70 °C

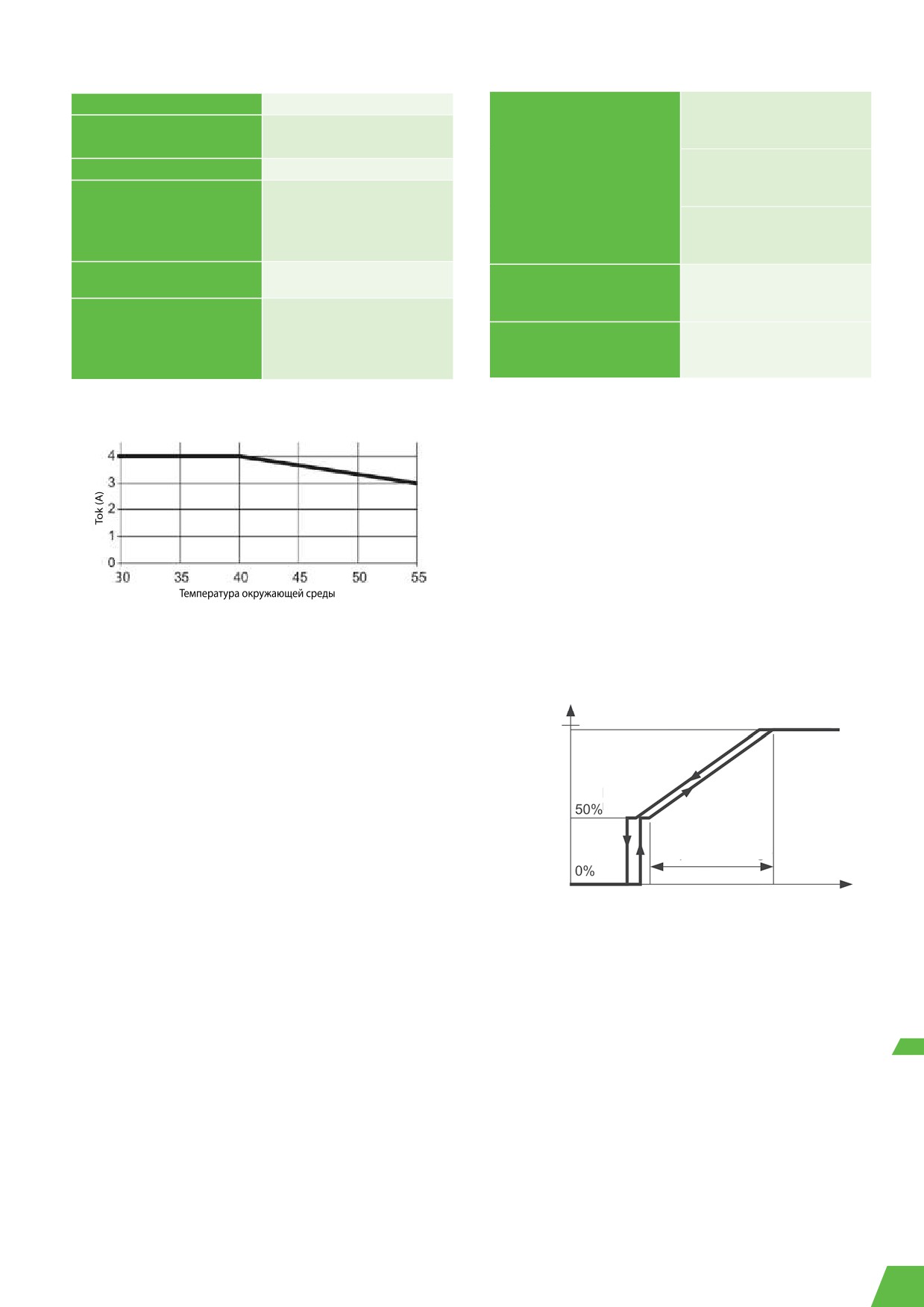

Величина макс. тока в зависимости от
темп. окружающей среды
Функциональная схема
Принцип управления можно легко описать при помощи функции,
Напряжение
Выходное
определяющей зависимость выходного напряжения от давления:
питания
напряжение
в максимальном диапазоне регулятор FSY обеспечивает постоянное
230В
99%
Зона максимума
напряжение приблизительно на 1 % ниже напряжения питания.
Вентилятор работает с максимальной скоростью.
В диапазоне пропорционального изменения выходное напряжение
меняется от максимального до минимального значения, составляющего
Зона мини-
приблизительно 50 % напряжения питания. В результате скорость
мума
вентиляторов снижается от максимума до минимума.
Зона пропорцио-
Дальнейшее уменьшение давления ведет к отключению двигателя
Отсечка
нальности
вентилятора, Повторное увеличение входного давления приведет
к пуску двигателя с гистерезисом примерно 0,7 бар, позволяющего
избежать повторного отключения, Давление, при котором двигатель
Давление (бар)
отключается, можно регулировать (см, таблицу подбора - диапазон
регулирования).
203

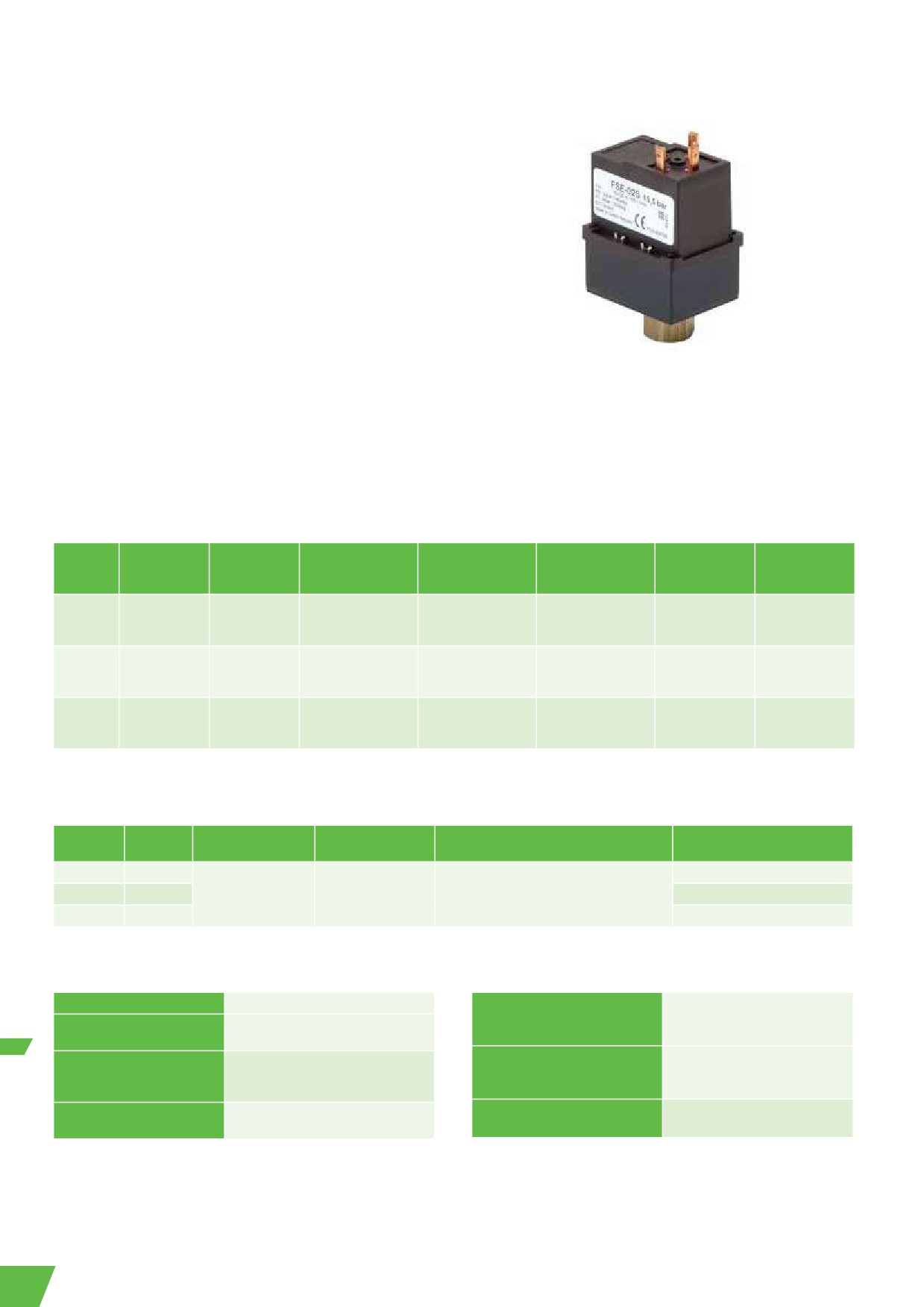

Модули управления скоростью вращения вентилятора FSE
Электронный модуль управления скоростью вращения вентилятора
FSE генерирует сигнал 0…10 В, посредством которого можно управлять
скоростью вращения двигателя вентилятора в конденсаторах
коммерческих холодильных систем и систем кондиционирования воздуха,
Идеально подходит для высокоэффективных EC-двигателей; также может
использоваться вместе с контроллерами с отсечкой фазы для индукционных
двигателей.
Характеристики
• Экономия энергии благодаря оптимизации
холодопроизводительности
• Возможность регулировки давления для минимальной скорости
• Небольшой диапазон пропорционального изменения и большой
гистерезис, позволяющий уменьшить цикличность при
незначительных изменениях давления
• Снижение уровня шума вентилятора при понижении температуры
Управляющие модули FSE
окружающего воздуха
• Улучшенные эксплуатационные показатели системы охлаждения
• Простота установки благодаря подсоединенным на заводе
кабелям подключения к источнику питания и к двигателю
• Класс защиты IP65 (возможна установка вне помещений)
• UL файл №: E355325 (допуск для 43 бар)
Таблица подбора управляющих модулей FSE
Диапазон
Макс. рабочее
Заводские
Pressure
Модель
№ для заказа
Хладагенты
регулирования
давление, PS
PT (бар)
настройки (бар)
Connection
(бар)*
(бар)
FSE-01S
804 701
R134a
7⁄16” -20 UNF
внутренняя
4 … 12,5
7,8
27 бар
30 бар
резьба
FSE-02S
804 706
R22, R407C,
7⁄16” -20 UNF
внутренняя
R404A, R507
10 … 21
15,5
32 бар
36 бар
резьба
7⁄16” -20 UNF
FSE-03S
804 711
R410A
12 … 28
20,4
45 бар
50 бар
внутренняя
резьба
Кабели для подключения управляющего модуля FSE к контроллеру
№ для
Диапазон температуры,
Длина кабеля
Модель
Количество жил
Диаметр жил
заказа
°C
(м)
PS3-N15
804 580
3
0,75 мм2
-25/+80
1,5
PS3-N30
804 581
3,0
PS3-N60
804 582
6,0
Технические характеристики FSE
Напряжение питания
Напряжение питания
Соединение по давлению
FSE-01S и FSE-02S
Латунь
Рабочий ток
макс. 1 мА
FSE-03S / OM5
Нержавеющая сталь
0…10 В DC выход
Диапазон температур
ГФУ, ГХФУ, ГФО/ГФО-смеси
Хранение и транспортировка
-30°…+70°C
Рабочие среды
полиолэфирные, синтетические и
Эксплуатация
-20°…+65°C
минеральные масла
Класс защиты (IEC529/EN
IP 65 с кабелем PS3-Nxx
Материалы
PA
60529)
Крышка корпуса
204
Thermo™ - Expansion Valves
Основная терминология и техническая информация
Принцип действия
Адсорбционная заправка
ТРВ Alco регулируют перегрев хладагента на выходе из
По обеспечиваемым характеристикам регулирования этот тип
испарителя. Они выполняют функцию дросселирующего
заправки во многом аналогичен с теми, которые поддерживают
устройства между сторонами высокого и низкого давления
функцию MOP, однако позволяет избежать трудностей,
в холодильной системе, регулируя скорость истечения
связанных с воздействием окружающей среды. Время отклика
хладагента в соответствии со скоростью кипения жидкости
велико, однако оно идеально подходит для традиционных
в испарителе. Таким образом, поверхность испарителя
систем охлаждения. Максимальная температура термобаллона
используется полностью, и жидкий хладагент не проникает в
составляет 130 °C.
компрессор.
MOP (максимальное рабочее давление)
Виды заправок термобаллонов
Функция MOP несколько напоминает применение регулятора
Диапазон применения ТРВ в значительной мере зависит от
давления в картере компрессора. Давление испарителя
вида заправки.
ограничено некоторой величиной, что позволяет защитить
компрессора от перегрузки.
Значение MOP должно быть в пределах допустимого для
Заправка жидкостью
компрессора диапазона низкого давления и примерно на 3 K
превышать температуру кипения.
Работа ТРВ с жидкостной заправкой зависит исключительно
от изменения температуры термобаллона и не зависит от
Практический совет: Между перегревом и MOP имеется
воздействий окружающей среды. Для таких ТРВ характерно
следующая зависимость:
малое время отклика, поэтому они обеспечивают быструю
Увеличение перегрева: уменьшение MOP
реакцию в схеме управления. Жидкостная заправка не позволяет
Уменьшение перегрева: увеличение MOP
использовать функции ограничения максимального давления
(MOP). Температура термобаллонов не должна превышать 75 °C.
Статический перегрев
Заправка газом
ТРВ Alco поставляются с установленными на заводе
Работа ТРВ с газовой заправкой определяется самой низкой
оптимальными настройками перегрева, которые рекомендуется
температурой в любой части расширительного устройства
менять только в случае крайней необходимости. Регулировка
(силовой элемент, капиллярная трубка или термобаллон).
производится при минимальной возможной температуре
Если минимальная температура возникает вне термобаллона,
кипения.
возможны нарушения в работе ТРВ (такие, как нестабильное
низкое давление или чрезмерный перегрев). ТРВ Alco
с газовой заправкой поддерживают функцию ограничения
максимального давления (MOP). Кроме того, они оснащены
термобаллонами с балластом, который обеспечивает медленное
открытие и быстрое закрытие ТРВ. Максимальная температура
термобаллона составляет 120 °C.
206
Переохлаждение
Размеры
Переохлаждение, как правило, увеличивает производительность
Чтобы упростить выбор типоразмера ТРВ для условий,
холодильной системы. При выборе ТРВ можно учесть
отличающихся от стандартных, компания Emerson предлагает
переохлаждение, применив поправочный коэффициент Kt.
програМMу подбора Controls Navigator, которую можно
Коэффициент Kt определяет значение производительности
загрузить с веб-сайта www.emersonclimate.eu.
в зависимости от температуры кипения, температуры
конденсации и переохлаждения. Этот коэффициент зависит от
Контактные адреса, адреса электронной почты, номера
плотности жидкости перед ТРВ, разности энтальпий жидкой
телефонов и файлы доступны по адресу www.emersonclimate.eu
и паровой фазы хладагента, а также от количества паровой
фазы после расширения. Процентное соотношение жидкой
и паровой фазы определяется типом хладагента и рабочими
условиями системы.
Большое переохлаждение приводит к очень малому количеству
газа после расширения и, таким образом, увеличивает
производительность ТРВ. Эти условия не учитываются в
коэффициенте Kt. Кроме того, малое количество газа после
расширения приводит к снижению мощности испарителя
и может стать причиной существенного несоответствия
производительности ТРВ и испарителя. Эти явления необходимо
учитывать при выборе компонентов в ходе проектирования
контуров охлаждения. Эти эффекты добавлены в программу
подбора «Controls Navigator».
207
Выбор размеров терморасширительных
клапанов Thermo™ для систем
на хладагентах с температурным
скольжением

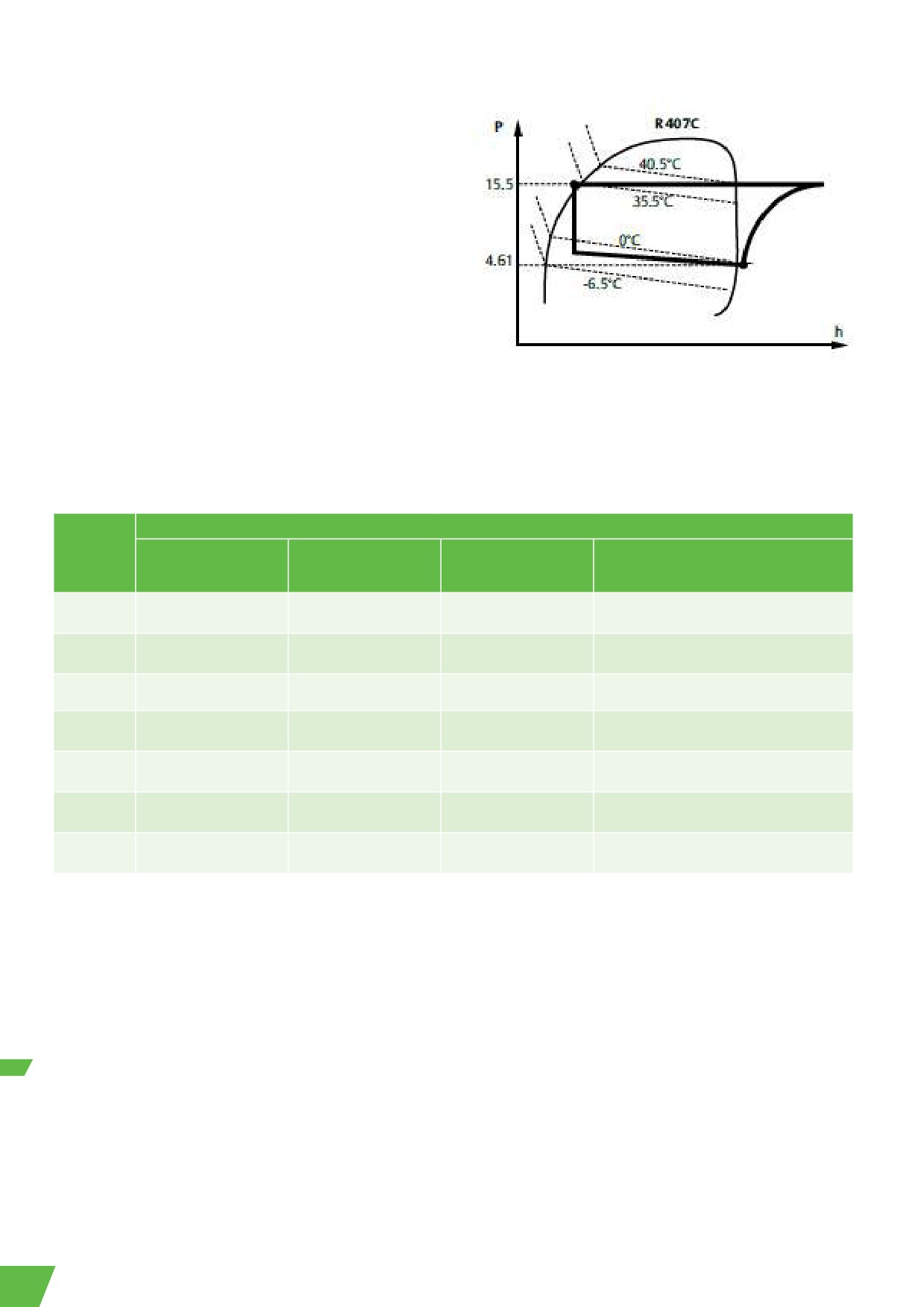

В отличие от азеотропных хладагентов (например, R134a),
где фазовый переход происходит при постоянных значениях
температуры и давления, процессы кипения и конденсации
зеотропных смесей протекают с температурным «скольжением»
внутри испарителей и конденсаторов (например, когда при
постоянном давлении температура колеблется в определенном
диапазоне). ГФО-смеси R448A и R449A являются зеотропными.
При выборе размеров расширительных, электромагнитных и
других подобных клапанов значения давления конденсации
и кипения должны определяться при температуре
насыщения (точка кипения для жидкости и точка росы для
пара). Соответствующая точка росы для давления жидкости
предоставляется при выборе компрессора по точке росы
давления жидкости.
Руководство по подбору ТРВ
Критерий подбора
Серия
Диапазон
Темп. кипения
производительности
Диапазон,
Основное применение
Характеристики
кВт (R 404A)
°C
Холод,/кондиц, Тепловые
TI
0,5...19,4
+20...-45
Сменные вставки
насосы
Холод,/кондиц, Тепловые
Герметичные, регулируемый перегрев,
TX3
0,8...15,0
+20...-45
насосы
опционально - с обратным клапаном
Герметичная конструкция, регулируемый
TX7
32...183 (R401A)
+20...-45
Кондиц, Тепловые насосы
перегрев
Холод,/кондиц, Тепловые
Сменные вставки,
T
1,9.. 301
+30...-45
насосы
силовой элемент и фланец
Низкотемпературные
Сменные вставки,
ZZ
1,7...24,7
-45...-120
применения
силовой элемент и фланец
Впрыск жидкости,
Сменные вставки,
L
1,9...222
+30...-50
контроль перегрева
силовой элемент и фланец
Впрыск жидкости,
Сменные вставки,
935
5,2...59,8
+30...-45
контроль температуры
силовой элемент и фланец
208

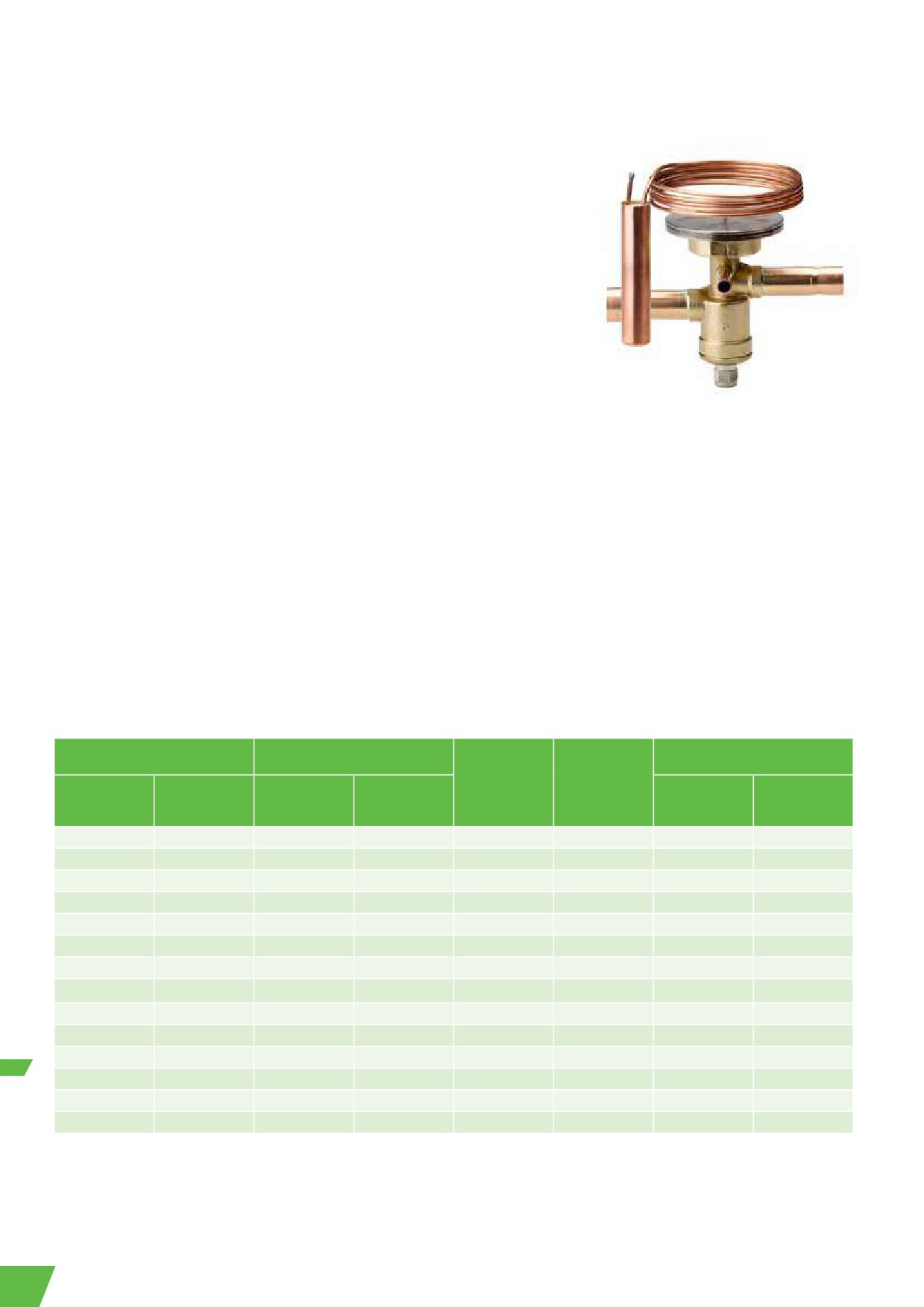

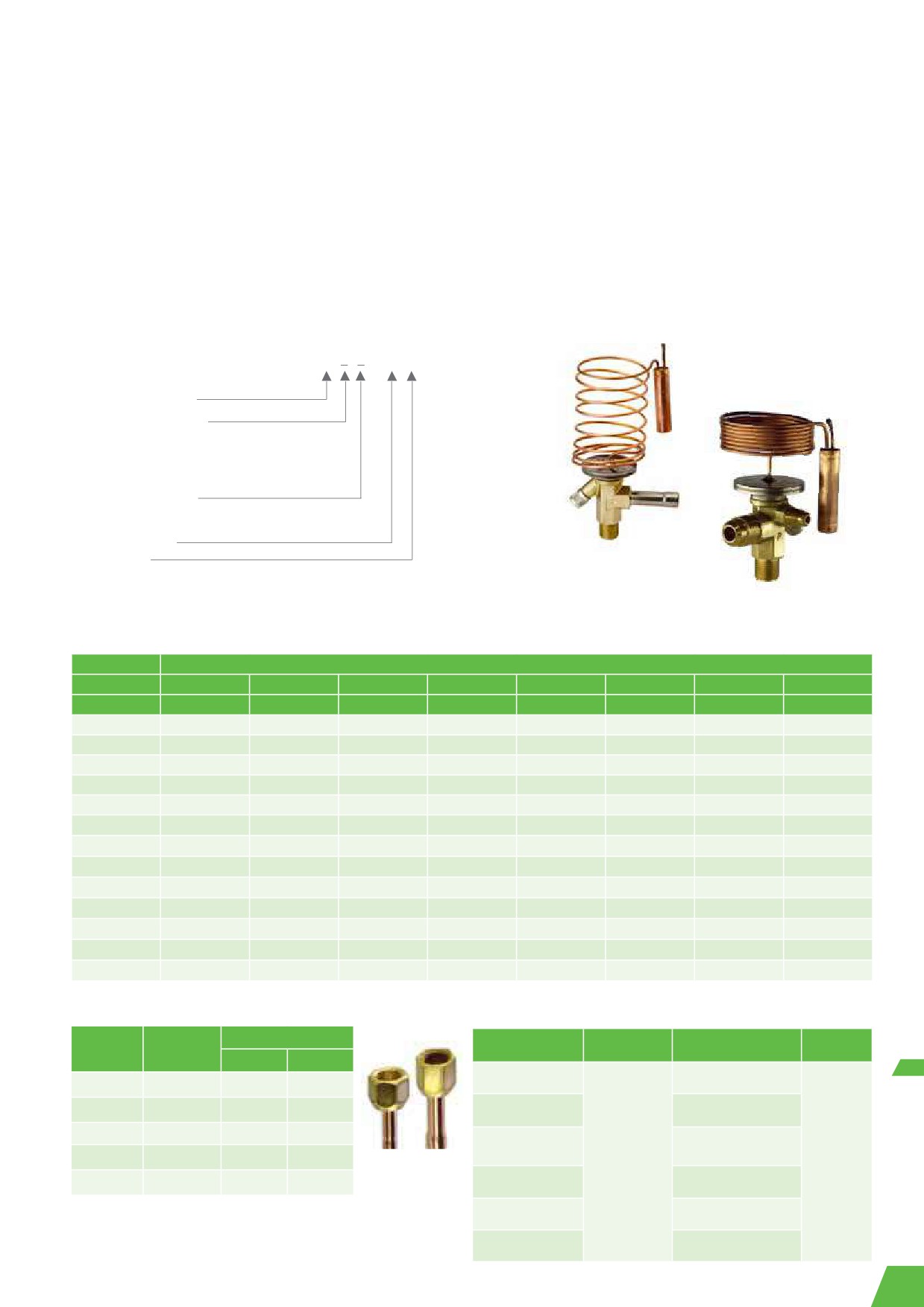

ТРВ, серия TI Сменные вставки
Характеристики
• Изготовленные методом лазерной сварки диафрагма и силовой элемент,
•
Диапазон производительности от 0,5 до 19,4 кВт (R448A) идеально
имеющие большой диаметр для обеспечения высокой надежности и
подходит для проведения технических работ
максимального срока службы
•
Внутреннее или внешнее выравнивание
• Поддержание постоянного перегрева в широком диапазоне применений
•
Соединение при помощи патрубков под пайку или резьбовое
• Простая и точная настройка перегрева благодаря мелкой внутренней
соединение
резьбе
•
Длина капиллярной трубки 1,5 м
• Три типа соединений:
•
PS: 45 бар. TS: -45 ... +75 °C
- TILE: Фитинги под пайку из нержавеющей стали исключают
•
Без маркировки CE согласно ст. 3.3 PED 97/23 EC
необходимость использования влажной ветоши при пайке
- TIS(E): Медные фитинги под пайку
(для клапанов
требуется использование влажной ветоши при пайке)
- TI(E): Конусный фитинг
Маркировка
TI S E - M W
Серия
Тип соединения
L: пайка, патрубки из нержавеющей
стали ODF (выход / выравнивание)
S: пайка, патрубки из меди ODF
: резьба
Выравнивание
E: внешнее
: внутреннее
Хладагент
Заправка
TILE
W: Жидкостная (без функции MOP)
Wxxx: Газовая (функция MOP)
ADxxx: Адсорбционная (аналогично функции MOP)
TIE
Таблица подбора вставки с фильтром для соединения на входе
Номинальная производительность* (кВт)
Модель
TIO-00X
TIO-000
TIO-001
TIO-002
TIO-003
TIO-004
TIO-005
TIO-006
№ для заказа
800 532
800 533
800 534
800 535
800 536
800 537
800 538
800 539
R134a
0,3
0,8
1,9
3,1
5,0
8,3
10,1
11,7
R22
0,5
1,3
3,2
5,3
8,5
13,9
16,9
19,5
R404A / R507
0,4
1,0
2,3
3,9
6,2
10,1
12,3
14,2
R407C
0,5
1,4
3,5
5,7
9,2
15,0
18,3
21,1
R410A
0,6
1,5
3,7
6,2
9,9
16,2
19,7
22,8
R407A
0,5
1,3
3,2
5,2
8,4
13,7
16,6
19,2
R407F
0,6
1,5
3,6
5,9
9,5
15,5
18,9
21,8
R448A
0,5
1,3
3,19
5,28
8,48
13,86
16,85
19,44
R449A
0,49
1,27
3,12
5,16
8,28
13,54
16,46
19
R450A
0,2
0,55
1,3
2,11
3,41
5,66
6,89
7,98
R513A
0,21
0,56
1,33
2,16
3,49
5,79
7,05
8,17
R1234ze
0,23
0,63
1,49
2,42
3,91
6,49
7,9
9,15
R452A
0,4
1,0
2,4
4,0
6,4
10,5
12,8
14,8
Переходник под пайку для TILE и TIS(E)
*Номинальная производительность рассчитана для следующих условий:
№
Соединение ODF
Температура
Температура
Переохлаж-
Хладагент
Модель
кипения
конденсации
дение
для заказа
(МM)
(дюймы)
+38 °C насыщ. жидк.
R407C, R407F
TIA-M06
802 500
6,0
-
+43 °C насыщ. пар
+38 °C насыщ. жидк./
TIA-M10
802 501
10,0
-
R513A, R1234ze
+38 °C насыщ. пар
TIA-014
802 502
-
1/4”
R22, R134a, R404A,
+38 °C насыщ. жидк./
R410A, R507
+4 °C насыщ,
+38 °C насыщ. пар
TIA-038
802 503
-
3/8”
1K
пар
+38 °C насыщ. жидк./
Gasket Set
803 780
100 pieces
R450A
+38,6 °C насыщ. пар
+38 °C насыщ. жидк./
R448A,R449A
+42,6 °C насыщ. пар
+38 °C насыщ. жидк./
R452A
+41,6 °C насыщ. пар
Эти эффекты добавлены в программу подбора «Controls Navigator».
209
Корпуса ТРВ TI без вставки и гаек
Диапазон
Выходное соединение /
№ для
№ для
MOP
температур
Хладагент
Модель
Модель
соединение выравнивания
заказа
заказа
°C
кипения,
°C
Внутреннее
Внешнее выравнивание
выравнивание
TILE-SW (12 МM)
802465
-
-45 ... +20
Фитинги под пайку
из нержавеющей стали*
TILE-SW (1/2”)
802466
-
-45 ... +20
TISE-SW (12 МM)
802462
TIS-SW (12 МM)
802461
-
-45 ... +20
TISE-SW (1/2”)
802464
TIS-SW (1/2”)
802463
-
-45 ... +20
TISE-SAD10 (1/2”)
802479
TIS-SAD10 (1/2”)
802478
+10
-45 ...
0
Медные фитинги под пайку**
TISE-SW75 (12 МM)
802471
0
-45 ...
-3
R404A / R507
TISE-SW75 (1/2”)
802472
0
-45 ...
-3
TISE-SAD-20 (12 МM)
802474
-20
-45 ... -27
TISE-SAD-20 (1/2”)
802475
-20
-45 ... -27
TIE-SW
802460
TI-SW
802459
-
-45 ... +20
TIE-SAD10
802477
TI-SAD10
802476
+10
-45 ...
0
Фитинги под развальцовку
TIE-SW75
802470
TI-SW75
802469
0
-45 ...
-3
TIE-SAD-20
802473
-20
-45 ... -27
TILE-MW (12 МM)
802451
-
-45 ... +20
Фитинги под пайку
из нержавеющей стали*
TILE-MW (1/2”)
802452
-
-45 ... +20
TISE-MW (12 МM)
802448
TIS-MW (12 МM)
802447
-
-45 ... +20
TISE-MW (1/2”)
802450
TIS-MW (1/2”)
802449
-
-45 ... +20
R134a
Медные фитинги под пайку**
TISE-MW55 (12 МM)
802457
+14
-45 ... +11
TISE-MW55 (1/2”)
802458
+14
-45 ... +11
TIE-MW
802446
TI-MW
802445
-
-45 ... +20
Фитинги под развальцовку
TIE-MW55
802456
TI-MW55
802455
+14
-45 ... +11
TILE-NW (12 МM)
802486
-
-45 ... +20
Фитинги под пайку
из нержавеющей стали*
TILE-NW (1/2”)
802485
-
-45 ... +20
R407C
TISE-NW (12 МM)
802438
TIS-NW (12МM)
802437
-
-45 ... +20
Медные фитинги под пайку**
TISE-NW (1/2”)
802440
TIS-NW (1/2”)
802439
-
-45 ... +20
Фитинги под развальцовку
TIE-NW
802436
TI-NW
802435
-
-45 ... +20
TILE-NW (12 МM)
802486
-
-45 ... 0
Фитинги под пайку
из нержавеющей стали*
TILE-NW (1/2”)
802485
-
-45 ... 0
TISE-NW (12 МM)
802438
TIS-NW (12 МM)
802437
-
-45 ... 0
Медные фитинги под пайку**
R407A/R407F
TISE-NW (1/2”)
802440
TIS-NW (1/2”)
802439
-
-45 ... 0
Фитинги под развальцовку
TIE-NW
802436
TI-NW
802435
-
-45 ... 0
TISE-SAD-20 (12 МM)
802474
-20
-45 ... -27
Медные фитинги под пайку**
TISE-SAD-20 (1/2”)
802475
-20
-45 ... -27
TILE-HW (12 МM)
802426
-
-45 ... +20
Фитинги под пайку
из нержавеющей стали*
TILE-HW (1/2”)
802427
-
-45 ... +20
TISE-HW (12 МM)
802423
TIS-HW (12 МM)
802422
-
-45 ... +20
R22
TISE-HW (1/2”)
802425
TIS-HW (1/2”)
802424
-
-45 ... +20
Медные фитинги под пайку**
TISE-HW100 (12 МM)
802431
+15
-45 ... +13
TISE-HW100 (1/2”)
802432
+15
-45 ... +13
Фитинги под развальцовку
TIE-HW
802421
TI-HW
802420
-
-45 ... +20
TILE-ZW (12 МM)
802488
-
-35 ... +20
TILE-ZW (1/2”)
802489
-
-35 ... +20
Фитинги под пайку
R410A
из нержавеющей стали*
TILE-ZW175 (12 МM)
802490
+16,4
-35 ... +15
TILE-ZW175(1/2”)
802491
+16,4
-35 ... +15
Примечание. *) TILE — пайка без влажной ветоши **) TISE — пайка с влажной ветошью
210
Корпуса ТРВ TI без вставок и гаек в упаковке по одному изделию
Клапан для настройки
Клапаны с заводской регулировкой и/или новой заправкой
в полевых условиях
Хладагент
Соединение
№ для
Выравнивание
Модель
Тип аправки
MOP
Модель
№ для заказа
заказа
Выравнивание
Пайка, патрубки
TILE-BW (12 МM)
802418
Жидкость
Нет
TILE-SW (12 МM)
802 465
из нержавеющей
стали *
TILE-BW (1/2”)
802419
Жидкость
Нет
TILE-SW (1/2”)
802 466
TISE-BW (12 МM)
802416
Жидкость
Нет
TISE-SW (12 МM)
802 462
Внешнее
TISE-BW (1/2”)
802417
Жидкость
Нет
TISE-SW (1/2”)
802 464
R448A/
Пайка, патрубки
TISE-BW30 (1/2”)
802495
Пар
Да
-
R449A/
из меди **
TISE-BW70 (1/2”)
802494
Пар
Да
TISE-SW75 (1/2”)
802 472
R452A
TIS-BW (12 МM)
????
Жидкость
Нет
TIS-SW (12 МM)
802 461
Внутреннее
TIS-BW (1/2”)
802414
Жидкость
Нет
TIS-SW (1/2”)
802 463
TIE-BW
802415
Жидкость
Нет
TIE-SW
802 460
Конусные
Внешнее
TIE-BW70
802413
Пар
Да
TIE-SW75
802 470
патрубки
TI-BW
???
Внутреннее
Жидкость
Нет
TI-SW
802 459
Пайка, патрубки
TILE-DW (12 МM)
802412
Жидкость
Нет
TILE-MW (12 МM)
802 451
из нержавеющей
стали *
TILE-DW (1/2”)
-
Жидкость
Нет
TILE-MW (1/2”)
802 452
TISE-DW (12 МM)
-
Жидкость
Нет
TISE-MW (12 МM)
802 448
Внешнее
TISE-DW (1/2”)
-
Жидкость
Нет
TISE-MW (1/2”)
802 450
Пайка, патрубки
TISE-DW55 (12 МM)
-
Пар
Да
TISE-MW55 (12 МM)
802 457
R450A
из меди **
TISE-DW55 (1/2”)
-
Пар
Да
TISE-MW55 (1/2”)
802 458
TIS-DW (12 МM)
-
Жидкость
Нет
TIS-MW (12 МM)
802 447
Внутреннее
TIS-DW (1/2”)
-
Жидкость
Нет
TIS-MW (1/2”)
802 449
Патрубки
TIE-DW
-
Внешнее
Жидкость
Нет
TIE-MW
802 446
с резьбой
TI-DW
-
Внутреннее
Жидкость
Нет
TI-MW
802 445
Пайка, патрубки
TILE-CW (12 МM)
-
Жидкость
Нет
TILE-MW (12 МM)
802 451
из нержавеющей
TILE-CW (1/2”)
-
Жидкость
Нет
TILE-MW (1/2”)
802 452
стали *
TISE-CW (12 МM)
-
Жидкость
Нет
TISE-MW (12 МM)
802 448
Внешнее
TISE-CW (1/2”)
-
Жидкость
Нет
TISE-MW (1/2”)
802 450
Пайка, патрубки
TISE-CW55 (12 МM)
-
Пар
Да
TISE-MW55 (12 МM)
802 457
R513A
из меди **
TISE-CW55 (1/2”)
-
Пар
Да
TISE-MW55 (1/2”)
802 458
TIS-CW (12 МM)
-
Жидкость
Нет
TIS-MW (12 МM)
802 447
Внутреннее
TIS-CW (1/2”)
-
Жидкость
Нет
TIS-MW (1/2”)
802 449
Патрубки
TIE-CW
-
Внешнее
Жидкость
Нет
TIE-MW
802 446
с резьбой
TI-CW
-
Внутреннее
Жидкость
Нет
TI-MW
802 445
TISE-EW (12 МM)
-
Жидкость
Нет
TISE-MW (12 МM)
802 448
TISE-EW (1/2”)
-
Жидкость
Нет
TISE-MW (1/2”)
802 450
Пайка, патрубки
TISE-EW55 (12 МM)
-
Пар
Да
TISE-MW55 (12 МM)
802 457
из меди **
TISE-EW55 (1/2”)
-
Внешнее
Пар
Да
TISE-MW55 (1/2”)
802 458
R1234ze
TIS-EW (12 МM)
-
Жидкость
Нет
TIS-MW (12 МM)
802 447
TIS-EW (1/2”)
-
Жидкость
Нет
TIS-MW (1/2”)
802 449
Патрубки
TIE-EW
-
Жидкость
Нет
TIE-MW
802 446
с резьбой
TI-EW
-
Внутреннее
Жидкость
Нет
TI-MW
802 445
Примечание. *) TILE — пайка без влажной ветоши **) TISE — пайка с влажной ветошью
Connections
Соединение на входе
Корпус
Выход
Внешнее выравнивание
Пайка с переходником
Конусный фитинг
TI(E)
3/4” - 16UNF под разваль-
7/16” - 20UNF под разваль-
Соединения под
-
цовку:
цовку:
5/8”-18UNF под разваль-
развальцовку
для труб 12 мм, 1/2”
для труб 6 мм, 1/4”
цовку
TIA - M06 (6 мм ODF)
подходит для
TIS(E) / TILE
12 мм ODF
6 мм ODF
TIA - M10 (10 мм ODF)
6, 8, 10 мм
Соединения под
1/4”, 5/16”, 3/8” труб
TIA - 014 (1/4” ODF)
пайку
1/2 ODF
1/4" ODF
TIA - 038 (3/8” ODF)
Примечание. *) TI и TIS с внутренним выравниванием
211

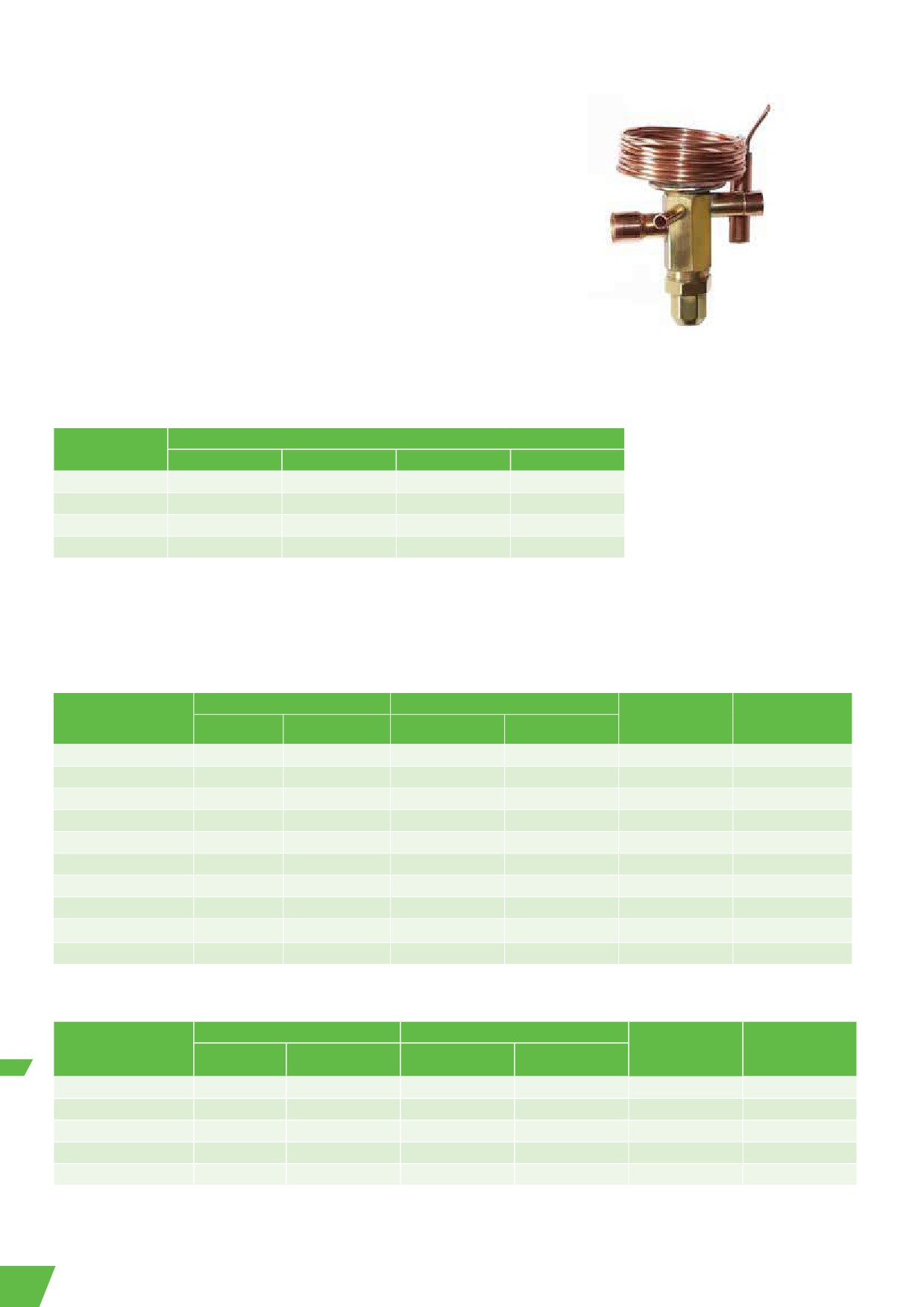

ТРВ, серия TХ3 Для производителей
оборудования, герметичная конструкция
Характеристики
• Герметичная конструкция с соединениями под пайку
• Внутреннее или внешнее выравнивание
• Внешняя регулировка перегрева
• Большая диафрагма позволяет исключить негативные воздействия
на ТРВ и обеспечивает более плавное регулирование
• Небольшой размер
• Модели со встроенным обратным клапаном позволяют отказаться
от внешнего обратного клапана в тепловом насосе
TX3
• Длина капиллярной трубки 1,5 м
• PS: 45 бар, TS: -45 ... +120 °C
•
24 шт, в упаковке, без индивидуальной упаковки
MOP
MOP
Максимальное значение температуры кипения
(бар)
R134a
R22
R407C
R410A
2,3
3,3
+11°C
6,4
+13°C
+14,5°C
12,9
+17°C
Значения давления являются манометрическими.
Таблицы подбора
R134a
без MOP
со стандартным MOP
Вход x выход
Номинальная
Выравнивание
Переходник под
производительность
Модель
№ для заказа
Модель
№ для заказа
пайку/ODF
1,8
TX3-M02
801766M
TX3-M12
801778M
Внутр.
1/4” x 3/8”
2,8
TX3-M03
801767M
Внутр.
1/4” x 3/8”
4,0
TX3-M04
801768M
Внутр.
3/8” x 1/2”
2,8
TX3-M23
801770M
TX3-M33
801782M
Внеш. 1/4”
1/4” x 3/8”
4,0
TX3-M24
801771M
TX3-M34
801783M
Внеш. 1/4”
3/8” x 1/2”
6,1
TX3-M25
801772M
TX3-M35
801784M
Внеш. 1/4”
3/8” x 1/2”
8,3
TX3-M26
801773M
TX3-M36
801785M
Внеш. 1/4”
3/8” x 1/2”
10,2
TX3-M27
801774M
TX3-M37
801786M
Внеш. 1/4”
1/2” x 5/8”
12,1
TX3-M28
801775M
TX3-M38
801787M
Внеш. 1/4”
1/2” x 5/8”
16,5
TX3-M29
801776M
TX3-M39
801788M
Внеш. 1/4”
1/2” x 5/8”
R410A
без MOP
со стандартным MOP
Вход x выход
Номинальная
Выравнивание
Переходник под
производительность
Модель
№ для заказа
Модель
№ для заказа
пайку/ODF
6,3
TX3-Z34
801944M
Внеш. 1⁄4”
3/8” x 1/2”
9,4
TX3-Z35
801945M
Внеш. 1⁄4”
3/8” x 1/2”
12,9
TX3-Z36
801946M
Внеш. 1⁄4”
3/8” x 1/2”
15,8
TX3-Z37
801947M
Внеш. 1⁄4”
1/2” x 5/8”
18,8
TX3-Z38
801948M
Внеш. 1⁄4”
1/2” x 5/8”
212
R407C
без MOP
со стандартным MOP
Вход x выход
Номинальная
Выравнивание
Переходник под
производительность
Модель
№ для заказа
Модель
№ для заказа
пайку/ODF
0,9
TX3-N01
801813M
Внутр,
1/4” x 3/8”
3,9
TX3-N13
801828M
Внутр,
1/4” x 3/8”
2,5
TX3-N22
801818M
Внеш. 1⁄4”
1/4” x 3/8”
3,9
TX3-N23
801819M
TX3-N33
801832M
Внеш. 1⁄4”
1/4” x 3/8”
5,6
TX3-N24
801820M
TX3-N34
801833M
Внеш. 1⁄4”
3/8” x 1/2”
8,4
TX3-N25
801821M
TX3-N35
801834M
Внеш. 1⁄4”
3/8” x 1/2”
11,6
TX3-N26
801822M
TX3-N36
801835M
Внеш. 1⁄4”
3/8” x 1/2”
14,2
TX3-N27
801823M
TX3-N37
801836M
Внеш. 1⁄4”
1/2” x 5/8”
16,9
TX3-N28
801824M
TX3-N38
801837M
Внеш. 1⁄4”
1/2” x 5/8”
23,0
TX3-N39
801838M
Внеш. 1⁄4”
1/2” x 5/8”
R407C для тепловых насосов
Вход x выход
без MOP
со стандартным MOP
Номинальная
Переходник
Выравнивание
производительность
под
Модель
№ для заказа
Модель
№ для заказа
пайку/ODF
3,9
TX3-N63
806801M
Внеш. 1⁄4”
1/4” x 3/8”
8,4
TX3-N65
806803M
Внеш. 1⁄4”
1/4” x 3/8”
Регулируемый, со встроенным
11,6
TX3-N66
806804M
Внеш. 1⁄4”
3/8” x 1/2”
обратным клапаном и специальной
14,2
TX3-N67
806805M
жидкостной заправкой;
Внеш. 1⁄4”
1/2” x 5/8”
для тепловых насосов
16,9
TX3-N68
806806M
Внеш. 1⁄4”
1/2” x 5/8”
23,0
TX3-N69
806807M
Внеш. 1⁄4”
1/2” x 5/8”
Номинальная производительность (Qn) приведена для следующих условий:
Температура
Хладагент
Температура кипения
Переохлаждение
конденсации
R407C
+4 °C насыщ. пар
+38 °C насыщ, жидк,
1K
остальные
+4°C
213
ТРВ Thermo™, серия TХ7
Серия ТРВ TX7 Thermo™ предназначена главным образом для систем кондиционирования
воздуха, тепловых насосов, систем прецизионного кондиционирования и охлаждения
промышленных процессов ТРВ TX7 идеально подходят для областей применения, где
требуется герметичность и компактность, а также стабильное и точное регулирование в
широком диапазоне нагрузок и температур кипения.
Характеристики
• Моноблочный герметичный клапан с соединениями под пайку
•
7 размеров для мощностей до 180 кВт (R410A)
• Максимальное рабочее давление: PS 46 бар
• Давление заводских испытаний: PT 50,6 бар
• Двунаправленные системы
- Балансировка портов в нормальном и обратном направлениях ограничивает
влияние давления конденсации
- Оптимальный статический перегрев в нормальном и обратном направлениях
- Производительность в нормальном и обратном направлениях соотносится с
производительностью тепловых насосов в режиме охлаждения и нагрева
• Силовой элемент с диафрагмой диаметром 65 мм обеспечивает работу при низкой
частичной нагрузке (20-25 %) со стабильным перегревом
TX7-Z13
• Подходит для применения в системах с компрессорами Digital Scroll, винтовыми
компрессорами с плавным регулированием и компрессорами с регулируемой
скоростью
• Плавающий перегрев при обратном потоке (режим обогрева) обеспечивает
эффективную работу испарителя при низкой температуре окружающей среды в
реверсивных чиллерах с воздушным охлаждением
• Силовой элемент из нержавеющей стали с лазерной сваркой и специальным
профилем обеспечивает долговечную работу оборудования при высоком давлении в
режиме обратного потока посредством внешнего выравнивания
• Одиночная диафрагма с незначительным гистерезисом обеспечивает устойчивость к
высокому давлению
• Тонкая настройка с помощью механизма регулировки внешнего перегрева
• Специальные заводские настройки по запросу.
Минимальный объем заказа 60 шт.
Таблица подбора (R410a/R32)
Производительность,
Производительность,
Соединение
R410A (кВт)
R32 (кВт)
Нормальное
Обратное
Нормальное
Обратное
Модель
№ для заказа
направление
направление
направление
направление
Вход x Выход
Выравнивание
потока
потока
потока
потока
32,1
31,7
47,7
46,9
TX7-Z13 m
806 811
12 МM x 16 МM
6 МM
32,1
31,7
47,7
46,9
TX7-Z13
806 810
1/2” x 5/8”
1/4”
39,9
39,1
59,3
57,8
TX7-Z14 m
806 813
16 МM x 22 МM
6 МM
39,9
39,1
59,3
57,8
TX7-Z14
806 812
5/8” x 7/8”
1/4”
48,9
47,4
72,7
70,1
TX7-Z15 m
806 815
16 МM x 22 МM
6 МM
48,9
47,4
72,7
70,1
TX7-Z15
806 814
5/8” x 7/8”
1/4”
80,7
67,7
120
100,2
TX7-Z16 m
806 817
22 МM x 28 МM
6 МM
80,7
67,7
120
100,2
TX7-Z16
806 816
7/8” x 1-1/8”
1/4”
99,4
81,5
147,9
120,5
TX7-Z17 m
806 819
22 МM x 28 МM
6 МM
99,4
81,5
147,9
120,5
TX7-Z17
806 818
7/8” x 1-1/8”
1/4”
130,9
113,9
194,7
168,4
TX7-Z18 m
806 821
22 МM x 28 МM
6 МM
130,9
113,9
194,7
168,4
TX7-Z18
806 820
7/8” x 1-1/8”
1/4”
183,4
165,1
272,9
244,1
TX7-Z19 m
806 823
22 МM x 28 МM
6 МM
183,4
165,1
272,9
244,1
TX7-Z19
806 822
7/8” x 1-1/8”
1/4”
Примечание. Номинальная производительность при температуре конденсации +38 °С, температуре кипения +4 °С, переохлаждении 1 К. В случае отклонения
рабочих условий от стандартных рекомендуется использовать для расчетов таблицы быстрого подбора в этом документе либо программу подбора Controls Navigator,
доступную на сайте www.emersonclimate.eu.
214
Таблица подбора (R134a)
Производительность,
С MOP
С MOP
Соединение
R134a (кВт)
Нормальное
Обратное
направление
направление
Модель
№ для заказа
Модель
№ для заказа
Вход x Выход
Выравнивание
потока
потока
18,1
17,9
TX7-M13 m
806 839
TX7-M03 m
806 825
12 МM x 16 МM
6 МM
18,1
17,9
TX7-M13
806 838
TX7-M03
806 824
1/2” x 5/8”
1/4”
22,5
22
TX7-M14 m
806 841
TX7-M04 m
806 827
16 МM x 22 МM
6 МM
22,5
22
TX7-M14
806 840
TX7-M04
806 826
5/8” x 7/8”
1/4”
27,5
26,7
TX7-M15 m
806 843
TX7-M05 m
806 829
16 МM x 22 МM
6 МM
27,5
26,7
TX7-M15
806842
TX7-M05
806 828
5/8” x 7/8”
1/4”
45,4
38,2
TX7-M16 m
806 845
TX7-M06 m
806 831
22 МM x 28 МM
6 МM
45,4
38,2
TX7-M16
806844
TX7-M06
806 830
7/8” x 1-1/8”
1/4”
56,0
45,9
TX7-M17 m
806 847
TX7-M07 m
806 833
22 МM x 28 МM
6 МM
56,0
45,9
TX7-M17
806846
TX7-M07
806 832
7/8” x 1-1/8”
1/4”
73,7
64,1
TX7-M18 m
806 849
TX7-M08 m
806 835
22 МM x 28 МM
6 МM
73,7
64,1
TX7-M18
806848
TX7-M08
806 834
7/8” x 1-1/8”
1/4”
103,3
93
TX7-M19 m
806 851
TX7-M09 m
806 837
22 МM x 28 МM
6 МM
103,3
93
TX7-M19
806850
TX7-M09
806 836
7/8” x 1-1/8”
1/4”
Таблица подбора (R407C)
Производительность,
С MOP
С MOP
Соединение
R407C (кВт)
Нормальное
Обратное
направление
направление
Модель
№ для заказа
Модель
№ для заказа
Вход x Выход
Выравнивание
потока
потока
28,9
28,6
TX7-N13 m
806 868
TX7-N03 m
806 853
12 МM x 16 МM
6 МM
28,9
28,6
TX7-N13
806 867
TX7-N03
806 852
1/2” x 5/8”
1/4”
36,0
35,2
TX7-N14 m
806 870
TX7-N04 m
806 855
16 МM x 22 МM
6 МM
36,0
35,2
TX7-N14
806 869
TX7-N04
806 854
5/8” x 7/8”
1/4”
44,1
42,7
TX7-N15 m
806 872
TX7-N05 m
806 857
16 МM x 22 МM
6 МM
44,1
42,7
TX7-N15
806 871
TX7-N05
806 856
5/8” x 7/8”
1/4”
72,7
61,1
TX7-N16 m
806 874
TX7-N06 m
806 859
22 МM x 28 МM
6 МM
72,7
61,1
TX7-N16
806 873
TX7-N06
806 858
7/8” x 1-1/8”
1/4”
89,7
73,5
TX7-N17 m
806 876
TX7-N07 m
806 861
22 МM x 28 МM
6 МM
89,7
73,5
TX7-N17
806 875
TX7-N07
806 860
7/8” x 1-1/8”
1/4”
118,1
102,7
TX7-N18 m
806 878
TX7-N08 m
806 863
22 МM x 28 МM
6 МM
118,1
102,7
TX7-N18
806 877
TX7-N08
806 862
7/8” x 1-1/8”
1/4”
165,4
148,9
TX7-N19 m
806 880
TX7-N09 m
806 865
22 МM x 28 МM
6 МM
165,4
148,9
TX7-N19
806 879
TX7-N09
806 864
7/8” x 1-1/8”
1/4”
215
Таблица подбора (R450A/R513A)
С MOP
С MOP
Connection
Производительность,
Производительность,
№ для
№ для
R450A (кВт)
R513A (кВт)
Модель
Модель
Вход x Выход
Выравнивание
заказа
заказа
15,9
16,3
TX7-M13 m
806 839
TX7-M03 m
806 825
12 МM x 16 МM
6 МM
15,9
16,3
TX7-M13
806 840
TX7-M03
806 824
1/2” x 5/8”
1/4”
19,8
20,3
TX7-M14 m
806 841
TX7-M04 m
806 827
16 МM x 22 МM
6 МM
19,8
20,3
TX7-M14
806 842
TX7-M04
806 826
5/8” x 7/8”
1/4”
24,3
24,8
TX7-M15 m
806 843
TX7-M05 m
806 829
16 МM x 22 МM
6 МM
24,3
24,8
TX7-M15
806 844
TX7-M05
806 828
5/8” x 7/8”
1/4”
40,1
41,0
TX7-M16 m
806 845
TX7-M06 m
806 831
22 МM x 28 МM
6 МM
40,1
41,0
TX7-M16
806 846
TX7-M06
806 830
7/8” x 1-1/8”
1/4”
49,4
50,6
TX7-M17 m
806 847
TX7-M07 m
806 833
22 МM x 28 МM
6 МM
49,4
50,6
TX7-M17
806 848
TX7-M07
806 832
7/8” x 1-1/8”
1/4”
65,0
66,6
TX7-M18 m
806 849
TX7-M08 m
806 835
22 МM x 28 МM
6 МM
65,0
66,6
TX7-M18
806 850
TX7-M08
806 834
7/8” x 1-1/8”
1/4”
91,1
93,3
TX7-M19 m
806 851
TX7-M09 m
806 837
22 МM x 28 МM
6 МM
91,1
93,3
TX7-M19
806 852
TX7-M09
806 836
7/8” x 1-1/8”
1/4”
Клапаны TX7-xxx со стандартной заправкой можно использовать в системах с хладагентами R450A, R513a, R32
и R22 при условии возможного изменения заводских параметров. Необходимость в регулировке параметров
зависит от расчетной температуры кипения. Приведенную ниже таблицу можно использовать как руководство.
Evaporating
Condensing
Refrigerant
Subcooling
temperature [°C]
temperature [°C]
R134A, R22
+38°C
+38 °C насыщ. жидк./
R407C,
+4 °C
+43 °C насыщ. пар
1K
R440A, R513A
+38°C
R410A, R32
+38°C
Рекомендуемый диапазон
Максимальная температура
Тип заправки
Хладагент
температур кипения,
термобаллона,
°C
°C
M0
R134a
-25…+30
88
N0
R407C
-25…+20
71
M1 MOP 3,8 бар
R134a
-25…+10
120
N1 MOP 6,9 бар
R407C
-25…+14
120
Z1 MOP 12,1 бар
R410A/ R32
-40…+14
120
216

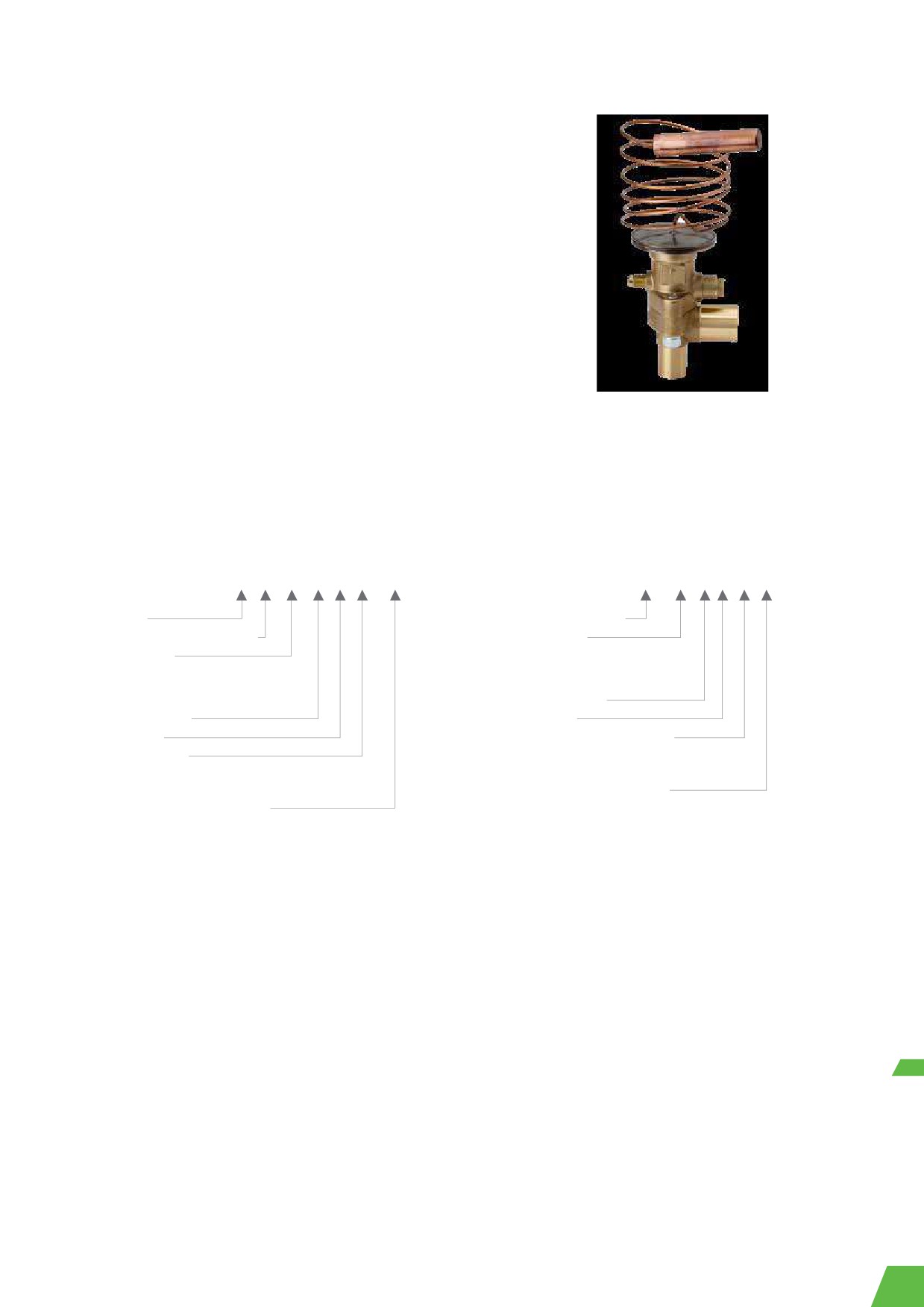

Терморасширительные клапаны Thermo™ серии T
Сменные силовые элементы и вставки
Характеристики
• Модульная конструкция позволяет сократить расходы на
транспортировку и хранение, а также удобна в сборке и
обслуживании
• Высокая стабильность благодаря диафрагме большого
диаметра
• Постоянный перегрев в разных условиях применения
TCLE
• Превосходные эксплуатационные показатели при
частичной нагрузке благодаря двойной конструкции дюзы
(TJRE, TERE, TIRE и THRE)
• Возможность двунаправленного использования в тепловых
насосах
• Длина капиллярной трубки 1,5 м (TCLE, TJRE) и 3 м (TERE,
TIRE и THRE)
• Макс. рабочее давление PS:
- 46 бар с силовым элементом XB
- 31 бар с силовым элементом XC
• Диапазон средних температур, TS: от -45 до +75°C
• Фланцы: соединение ODF/ODM под пайку
Маркировка клапана
Маркировка силового элемента
TCLE -25
M W 55 WL 10x16
XC 726 - M W 55
2
B
Серия
Силовой элемент
Код производительности
Хладагент:
Хладагент:
M: R134a
N: R407C / OM5
S: R404A/R507
Z: R410A / OM5
M: R134a
N: R407C / OM5
B: R448A/R449A
C: R513A / OM5
S: R404A/R507
Z: R410A / OM5
B: R448A/R449A
C: R513A / OM5
Код заправки
Код заправки
Код MOP
Код MOP
Код капиллярной трубки
Тип корпуса
1: 1,5 м
WL = угловой
2: 3 м
DL = прямой
Внешнее выравнивание
Соединение: Вход x Выход
217
Номинальная производительность вставок
R404A/R507
R448A/
R134a/R513A/R450A
R407C
Силовой
R452A
R449A
Тип
элемент
R513A/
R404A/
R448A/
вставки
Тип
R134a
R452A
R407C
Тип
R450A
Тип
R507
Тип
R449A
Тип
(кВт)
(кВт)
(кВт)
(кВт)
(кВт)
(кВт)
25
25
25
50
1,5
1,3
1,3
1,4
1,9
2,1
X 22440-B1B
MW
SW
BW
DW
75
75
100
100
2,9
2,6
2,6
2,8
3,7
4,0
X 22440-B2B
MW
SW
BW
DW
150
150
200
200
6.1
5,5
5,5
6,0
7,9
8,5
X 22440-B3B
MW
SW
BW
DW
200
200
250
300
9,3
8,3
8,3
9,0
11,9
12,9
X 22440-B3.5B
MW
SW
BW
DW
250
250
300
400
13,5
12,1
12,1
13,1
17,3
18,7
X 22440-B4B
MW
SW
BW
DW
350
400
500
550
17,3
15,5
15,5
16,8
22,1
24,0
X 22440-B5B
MW
SW
BW
DW
550
600
800
750
23,6
21,2
21,2
23,0
30,3
32,9
X 22440-B6B
MW
SW
BW
DW
750
850
1100
1000
32,0
28,7
28,7
31,1
41,0
44,4
X 22440-B7B
MW
SW
BW
DW
900
1000
1300
1150
37,2
33,4
33,4
36,2
47,7
51,7
X 22440-B8B
MW
SW
BW
DW
11
12
15
174
45
40
40
43,9
58
62
X 11873-B4B
MW
SW
BW
DW
13
14
18
17
57
52
51
56
74
80
X 11873-B5B
MW
SW
BW
DW
16
18
23
21
71
64
63
69
91
99
X 9117-B6B
MW
SW
BW
DW
19
20
26
25
81
73
72
79
104
112
X 9117-B7B
MW
SW
BW
DW
25
27
35
33
112
100
99
108
143
155
X 9117-B8B
MW
SW
BW
DW
31
34
44
42
135
121
120
132
174
188
X 9117-B9B
MW
SW
BW
DW
45
47
60
52
174
156
154
169
222
241
X 9166-B10B
MW
SW
BW
DW
55
61
78
71
197
177
174
192
252
273
X 9144-B11B
MW
SW
BW
DW
68
77
98
94
236
211
209
229
301
327
X 9144-B13B
MW
SW
BW
DW
Примечание 1: Хладагенты R450A и R513A можно использовать с заправкой MW. Перенастройка клапанов описана в каталоге продукции для ГФО и ГФО-смесей.
Примечание 2: Хладагент R452A можно использовать с заправкой SW. Перенастройка клапанов описана в каталоге продукции для хладагента R452A.
Примечание 3: Хладагент R410A доступен в силовом элементе XB1019-ZW175-1B. Диапазон номинальной производительности: 2,2-86,4 кВт.
Примечание 4: Хладагенты R407A / R407F можно использовать с заправками NW / SW40 при перенастройке клапана.
Диапазон номинальной производительности ≈ 2-338 кВт.
Расчет номинальной производительности произведен для следующих условий:
Хладагент
Температура кипения
Температура конденсации
Переохлаждение
R134a, R404A, R507, R513A,
+38 °C насыщ. жидкость/+38 °C насыщ. пар
R1234ze, R410A
R407F, R407A
38°C насыщ. жидкость/+42,4°C насыщ. пар
R450A
+38 °C насыщ. жидкость/+38,6°C насыщ. пар
+4 °C насыщ. пар
1 мА
R448A, R449A,
+38 °C насыщ. жидкость/+42,6°C насыщ. пар
R407C
+38 °C насыщ. жидкость/+42,9°C насыщ. пар
R452A
+38 °C насыщ. жидкость/+41,6°C насыщ. пар
Для выбора других условий эксплуатации используйте программу подбора «Controls Navigator».
218
Таблица подбора силовых элементов и перечень рекомендуемых фланцев
Соединение (вход x выход)
Силовой
Тип вставки
Угловой тип
Прямой тип
элемент
Тип
Метр.
Имп.
C501-5
9761-3
-
3/8” x 5/8” ODF
X22440-B1B / B2B/ B3B
/ B3.5B / B4B
C501-5 мм
9761-3 мм
10 x 16 мм ODF
-
C501-7
9761-4
1/2” x 5/8” ODF
X22440-B5B / B6B
C501-7 мм
9761-4 мм
12 x 16 мм ODF
-
-
6346-17
16 x 22 мм ODF
5/8" x 7/8" ODF
5/8" x 7/8" ODF
X22440-B7B / B8B
A576 / OM5
-
-
7/8" x 1-1/8" ODM
16 x 22 мм ODF
A576-мм
-
-
22 x 28 мм ODM
7/8" x 7/8" ODF
X11873-B4B / B5B
10331
10332
22 x 22 мм ODF
1-1/8” x 1-1/8” ODM
X9117-B6B / B7B / B8B
/ B9B
9153
9152
22 x 22 мм ODF
7/8" x 7/8" ODF
9153-мм
9152-мм
22 x 28 мм ODM
1-1/8” x 1-1/8” ODM
X9166 - B10B
7/8" x 7/8" ODF
X9144-B11B / B13B
9149
9148
22 x 22 мм ODF
1-1/8” x 1-1/8” ODM
Заправки MOP серии T
MOP
Диапазон температур кипения, °C
R134a / OM5
R404A/R507
R407C / OM5
R410A / OM5
R448A/R449A
Код
бар
MW
SW
NW
ZW
BW
15
1,0
-45... -16
30
2,1
-45…-18
35
2,4
-45...0
40
2,8
-45...-18
55
3,8
-45...+11
-45...-10
75
5,2
-45...-2
80
5,5
-45...0
100
6,9
-45...+14
175
12,1
-45...+16
Дополнительное оборудование и запасные части
Описание
Тип
№ для заказа
Сервисный инструмент для клапанов серии T, ZZ, L и 935
X 99999
800005
Комплект прокладок для клапанов серии T, ZZ, L и 935
X 13455-1
027579
Стальные винты для следующих типов фланцев:
Винт ST 32
803573
C500, C501, 9761, X6346, X6669, A576
Стальные винты для следующих типов фланцев:
Винт ST 48
803574
9148, 9149, 9152, 9153, 10331, 10332
219

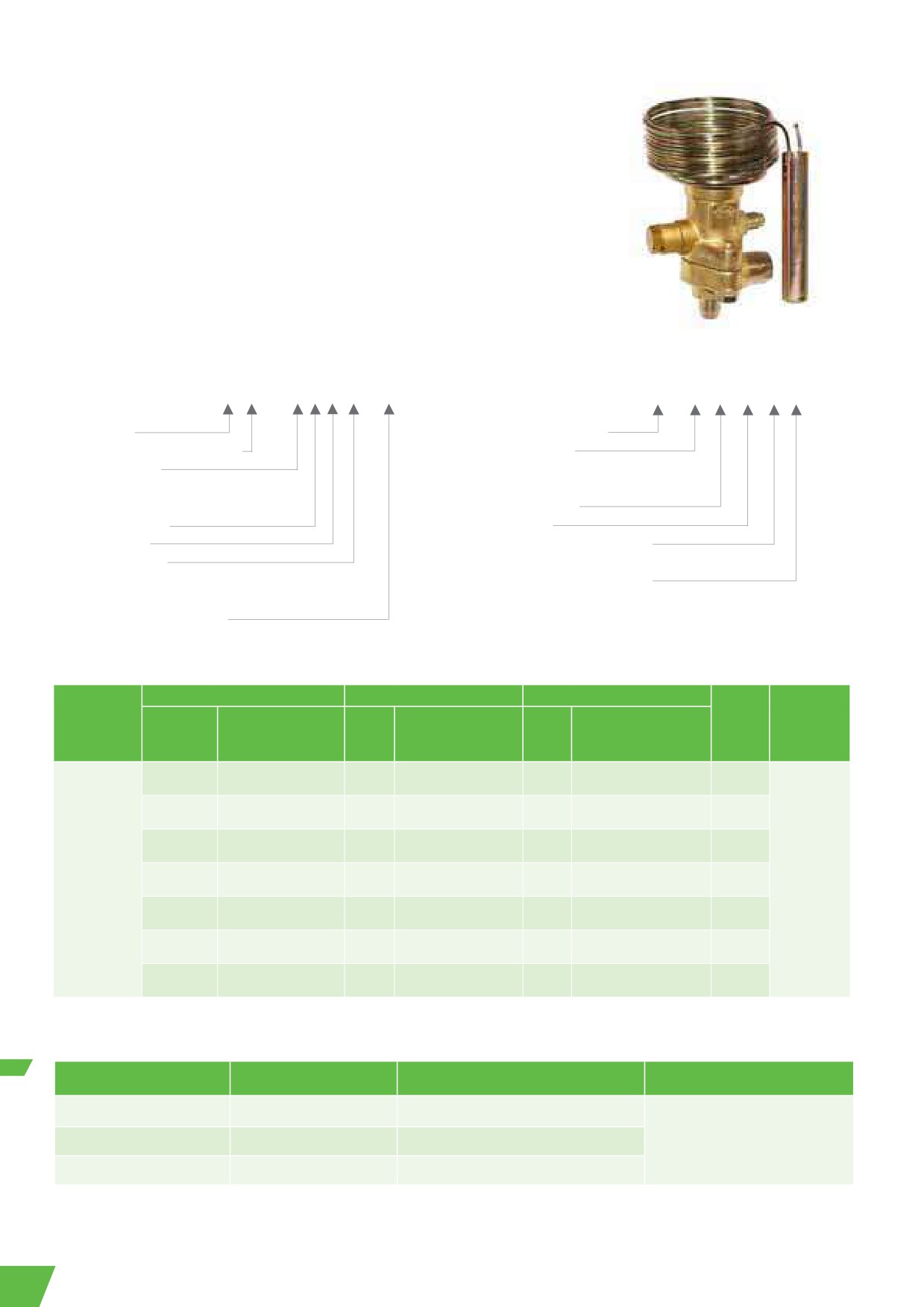

Терморасширительные клапаны Thermo™ серии ZZ
для низких температур кипения (от -45 до -100°C)
Характеристики
• Модульная конструкция позволяет сократить расходы на
транспортировку и хранение, а также удобна в сборке и обслуживании
• Высокая стабильность благодаря диафрагме большого диаметра
• Высококачественные материалы и новейшие технологии обеспечивают
высокую надежность и длительный срок службы
• Для устойчивости к нагрузкам при экстремально низких температурах в
клапанах серии ZZ используются бронзовые болты.
• Макс. рабочее давление PS:
ZZCE
- 31 бар с силовым элементом XC
Маркировка клапана
Маркировка силового элемента
ZZC E- 1 1/2 S W 35 WL 10x16
XC 726 - S
W 35
2 B
Серия
Силовой элемент
Код производительности
Хладагент
Хладагент
S: R404A/R507
S: R404A/R507
B: R448A/R449A
B: R448A/R449A
Код заправки
Код заправки
Код MOP
Код MOP
Код капиллярной трубки
Тип фланца
2:3 m
WL = угловой
Внешнее выравнивание
DL = прямой
Соединение: Вход x Выход
Таблица подбора и номинальные производительности
R23
R404A / R507
R448A/R449A
Серия
Силовой
Номинальная
Номинальная
Номинальная
Вставка
клапанов
Тип
производительность
Тип
производительность
Тип
производительность
элемент
(кВт)
(кВт)
(кВт)
1BW /
2 BG
1,9
2/4 SW
1,2
1,7
X 10-B01
OM5
1 1/2
2BW /
6 BG
4,0
2,6
3,7
X 10-B02
SW
OM5
2 1/2
3BW /
8 BG
6,8
4,4
6,2
X 10-B03
SW
OM5
3 1/2
5BW /
ZZCE
12 BG
10,8
7,0
9,8
X 10-B04
XC726 … 2B
SW
OM5
6BW /
17 BG
16,3
5 SW
10,6
14,8
X 10-B05
OM5
10BW /
25 BG
21,7
8 SW
14,1
19,8
X 10-B06
OM5
12BW /
31 BG
27,1
9 SW
17,6
24,7
X 10-B07
OM5
Примечание. Внимание! Для устойчивости к нагрузкам при экстремально низких температурах в клапанах серии ZZ используются бронзовые болты.
Винты BZ 32 (№ 803575) и BZ 48 (№ 803576) необходимо заказывать отдельно
Номинальная производительность (Qn) приведена для следующих условий:
Хладагент
Температура кипения
Температура конденсации
Переохлаждение
R23
-60°C
-25°C
R448A, R449A
-40°C
25°C насыщ. жидкость/30,1°C насыщ. пар
1 мА
R404A, R507
-40°C
25°C
Для выбора других условий эксплуатации используйте программу подбора «Controls Navigator».
220
содержание .. 6 7 8 9 ..
