Cистемы кондиционирования DVM. Каталог (2009 год)

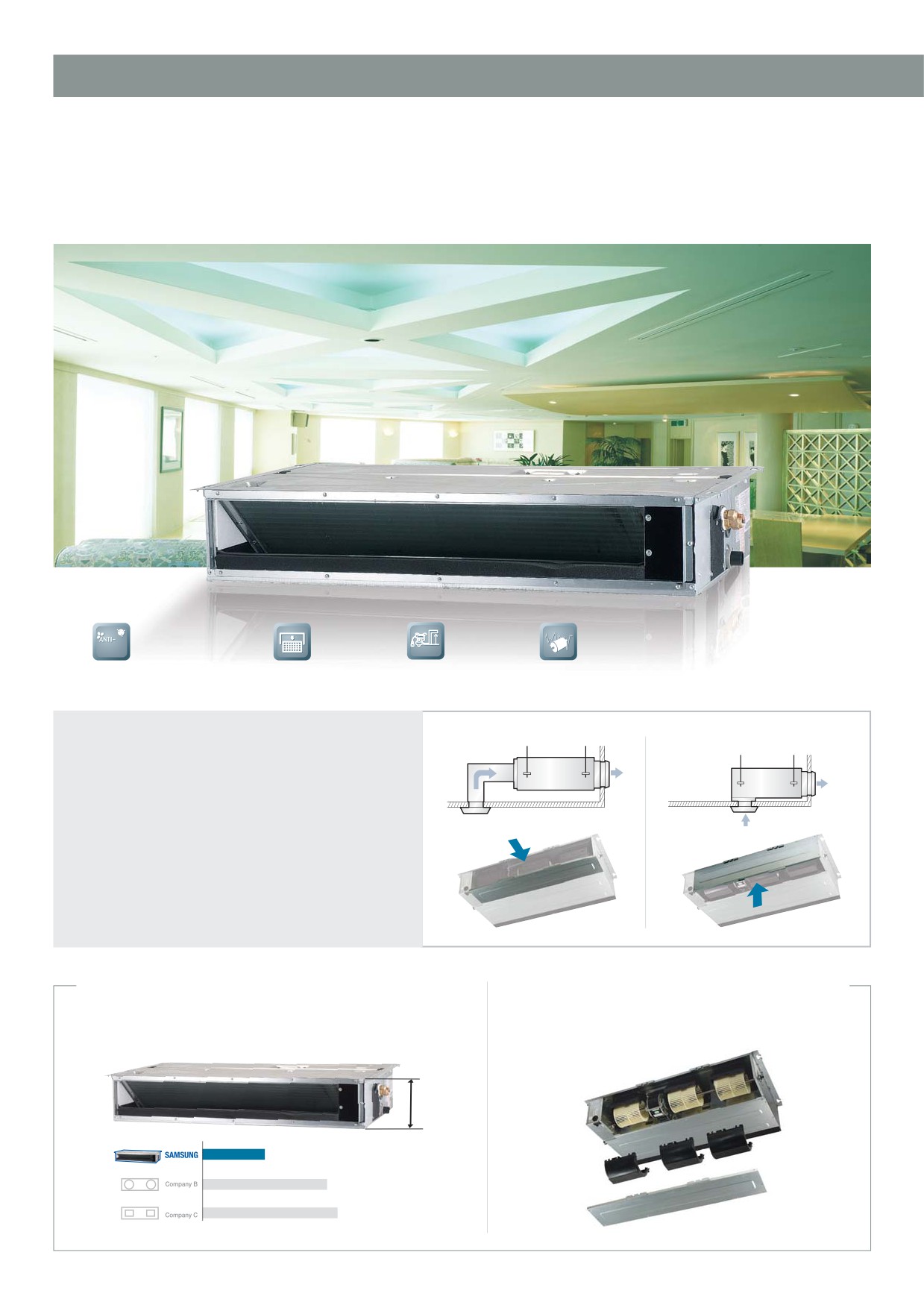

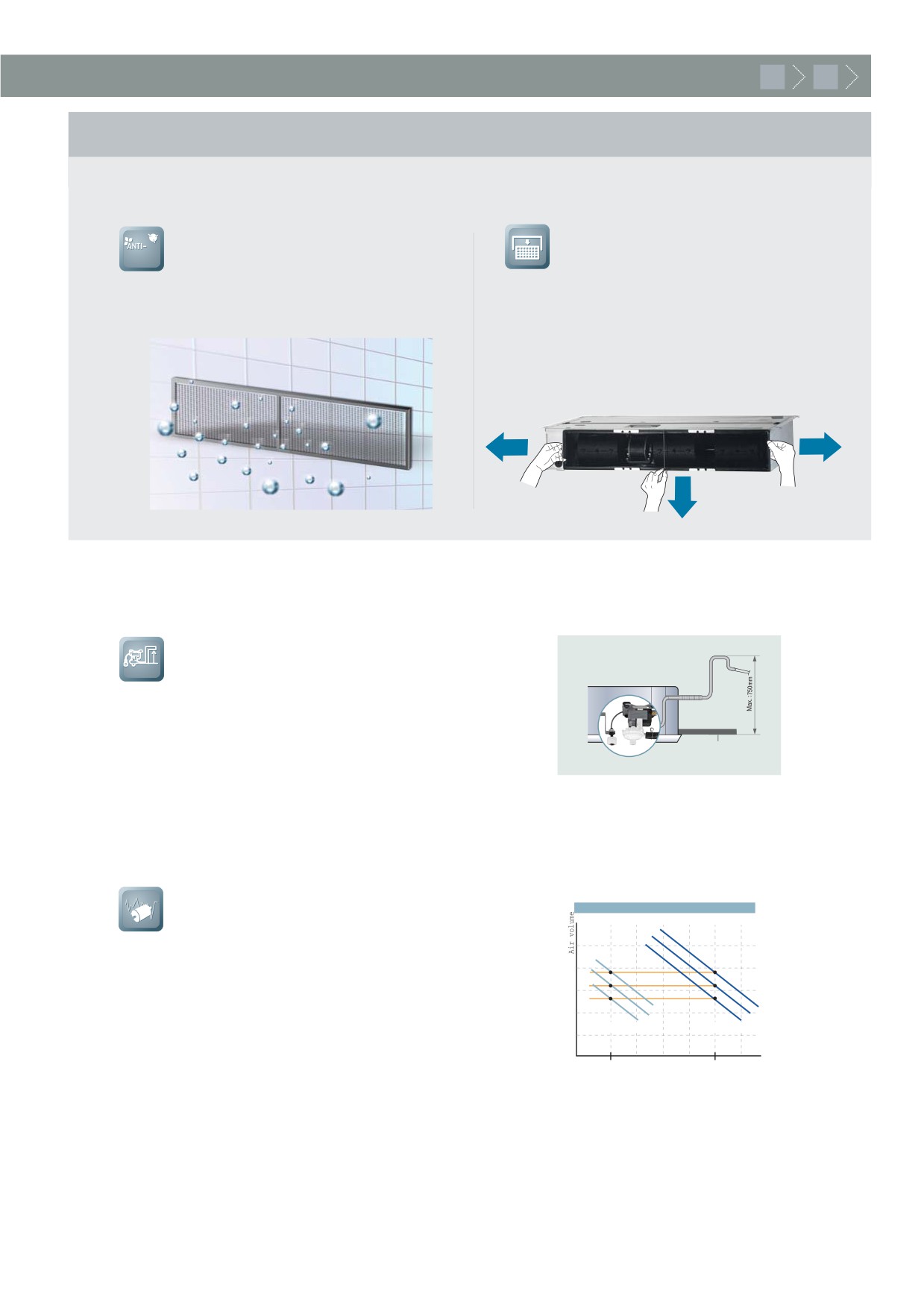

Совершенная система очистки воздуха

Антибактериальный фильтр и индикатор загрязнения фильтра обеспечивают чистый и здоровый воздух.

BACTERIA

Антибактериальный фильтр

Легкое обслуживание

Антибактериальный фильтр задерживает не только пыль, но

фильтра

также уничтожает грибки и бактерии.

После 1000 (2000) часов работы внутреннего блока

загорается индикатор необходимости очистки

воздушного фильтра. Фильтр легко может быть

извлечен с нижней или боковой части внутреннего

блока.

H IGH

Насос отвода конденсата (опция)

Насос отвода конденсата поднимает воду до высоты 750мм,

отосительно нижней части блока.

E.S.P Control

Контроль статического давления

Статическое давление внутреннего канального блока может

быть отрегулировано в соответствии с характеристиками

подключенного воздуховода изменением кода опций платы

управления.

Air volu1mmA q

Air volu3mmA q

Stac pressure(mmA q)

M inimum

M aximum

Принадлежности Индивидуальное

Насос

управление

конденсата

MWR-TH01

MWR-WS00

MWR-SH00

MR-BH01

MR-AH01

MDP-E075SEE / MDP-E075SEE1

Спецификация | Канальный Slim

Model

AVXDSH022EE

AVXDSH028EE

AVXDSH036EE

Питание

Ф/В/Гц

1/220~240/50

HP/HR

Режим

Охлаждение *¹⁾

кВт

2.2

2.8

3.6

Производи-

БТЕ/ч

7,500

9,500

12,200

тельность

Обогрев *²⁾

кВт

2.5

3.2

4.0

БТЕ/ч

8,500

10,900

13,600

Электрическ.

Потребляемая мощность

Вт

параметры

Рабочий ток

0.40

Звук

Звуковое давл. (Выс/Низк) *³⁾

дБ(A)

31 / 26

32 / 27

Вентилятор

Тип

Sirocco Fan

Расход

Охлаждение (высокая скорость)

м³/мин

8.0

9.0

10.0

воздуха

Обогрев (высокая скорость)

м³/мин

9.0

10.0

12.0

Вн.стат.давл.

Станд (мин.~макс.)

мм.рт.ст

2 (0~4)

Хладагент

Тип

R410A

Контроль расхода

EEV

Трубопровод

Жидкость (вальцовка)

Ø,мм

6.35

Газ (вальцовка)

Ø,мм

12.70

Дренаж (Quick Lock)

Ø,мм

VP25 (внеш 32,внут 25)

Вес без упаковки

кг

26.0

Вес

Вес в упаковке

кг

31.0

Габаритные

без упаковки (ШxВxГ)

мм

900x199x600

размеры

в упаковке (ШxВxГ)

мм

1,133x333x722

Стандартн.

Фильтр

Моющийся

принадлежн.

Дополнит.

ИК приемник

Приемник

MRK-A00

принадлежн.

Кабель

MRW-10A

(опция)

Насос отвода конденсата

MDP-E075SEE

Внутренние блоки - Канальный

Спецификация | Канальный Slim

Модель

AVXDSH045EE

AVXDSH056EE

AVXDSH071EE

Питание

Ф/В/Гц

1/220~240/50

HP/HR

Режим

Охлаждение *¹⁾

кВт

4.5

5.6

7.1

Производи-

БТЕ/ч

15,300

19,100

24,200

тельность

Обогрев *²⁾

кВт

5.0

6.3

8.0

БТЕ/ч

17,000

21,400

27,200

Электрическ.

Потребляемая мощность

Вт

100

120

параметры

Рабочий ток

0.60

Звук

Звуковое давл. (Выс/Низк) *³⁾

дБ(A)

33 / 30

36 / 32

Вентилятор

Тип

Sirocco Fan

Расход

Охлаждение (высокая скорость)

м³/мин

14.5

15.5

16.5

воздуха

Обогрев (высокая скорость)

м³/мин

16.5

18.0

20.0

Вн.стат.давл.

Станд (мин.~макс.)

мм.рт.ст

2 (0~4)

Хладагент

Тип

R410A

Контроль расхода

EEV

Трубопровод

Жидкость (вальцовка)

Ø,мм

6.35

9.52

Газ (вальцовка)

Ø,мм

12.70

15.88

Дренаж (Quick Lock)

Ø,мм

VP25 (внеш 32,внут 25)

Вес без упаковки

кг

31.0

Вес

Вес в упаковке

кг

39.0

Габаритные

без упаковки (ШxВxГ)

мм

1,100x199x600

размеры

в упаковке (ШxВxГ)

мм

1,330x330x730

Стандартн.

Фильтр

Моющийся

принадлежн.

Дополнит.

ИК приемник

Приемник

MRK-A00

принадлежн.

Кабель

MRW-10A

(опция)

Насос отвода конденсата

MDP-E075SEE

Модель

AVXDSH090EE

AVXDSH112EE

AVXDSH128EE

AVXDSH140EE

Питание

Ф/В/Гц

1/220~240/50

HP/HR

Режим

Охлаждение *¹⁾

кВт

9.0

11.2

12.8

14.0

Производи-

БТЕ/ч

30,700

38,200

43,600

47,700

тельность

Обогрев *²⁾

кВт

10.0

12.5

13.8

16.0

БТЕ/ч

34,100

42,600

47,000

54,500

Электрическ.

Потребляемая мощность

Вт

170

200

220

параметры

Рабочий ток

0.96

1.13

1.24

Звук

Звуковое давл. (Выс/Низк) *³⁾

дБ(A)

40 / 36

41 / 38

Вентилятор

Тип

Sirocco Fan

Расход

Охлаждение (высокая скорость)

м³/мин

29.0

31.2

34.0

36.0

воздуха

Обогрев (высокая скорость)

м³/мин

34.0

36.0

38.0

Вн.стат.давл.

Станд (мин.~макс.)

мм.рт.ст

3 (0-6)

3 (0~6)

Хладагент

Тип

R410A

Контроль расхода

EEV

Трубопровод

Жидкость (вальцовка)

Ø,мм

9.52

Газ (вальцовка)

Ø,мм

15.88

Дренаж (Quick Lock)

Ø,мм

VP25 (внеш 32,внут 25)

Вес без упаковки

кг

43.0

46.0

Вес

Вес в упаковке

кг

51.5

54.5

Габаритные

без упаковки (ШxВxГ)

мм

1,300x295x690

размеры

в упаковке (ШxВxГ)

мм

1,600x444x831

Стандартн.

Фильтр

Моющийся

принадлежн.

Дополнит.

ИК приемник

Приемник

MRK-A00

принадлежн.

Кабель

MRW-10A

(опция)

Насос отвода конденсата

MDP-E075SEE1

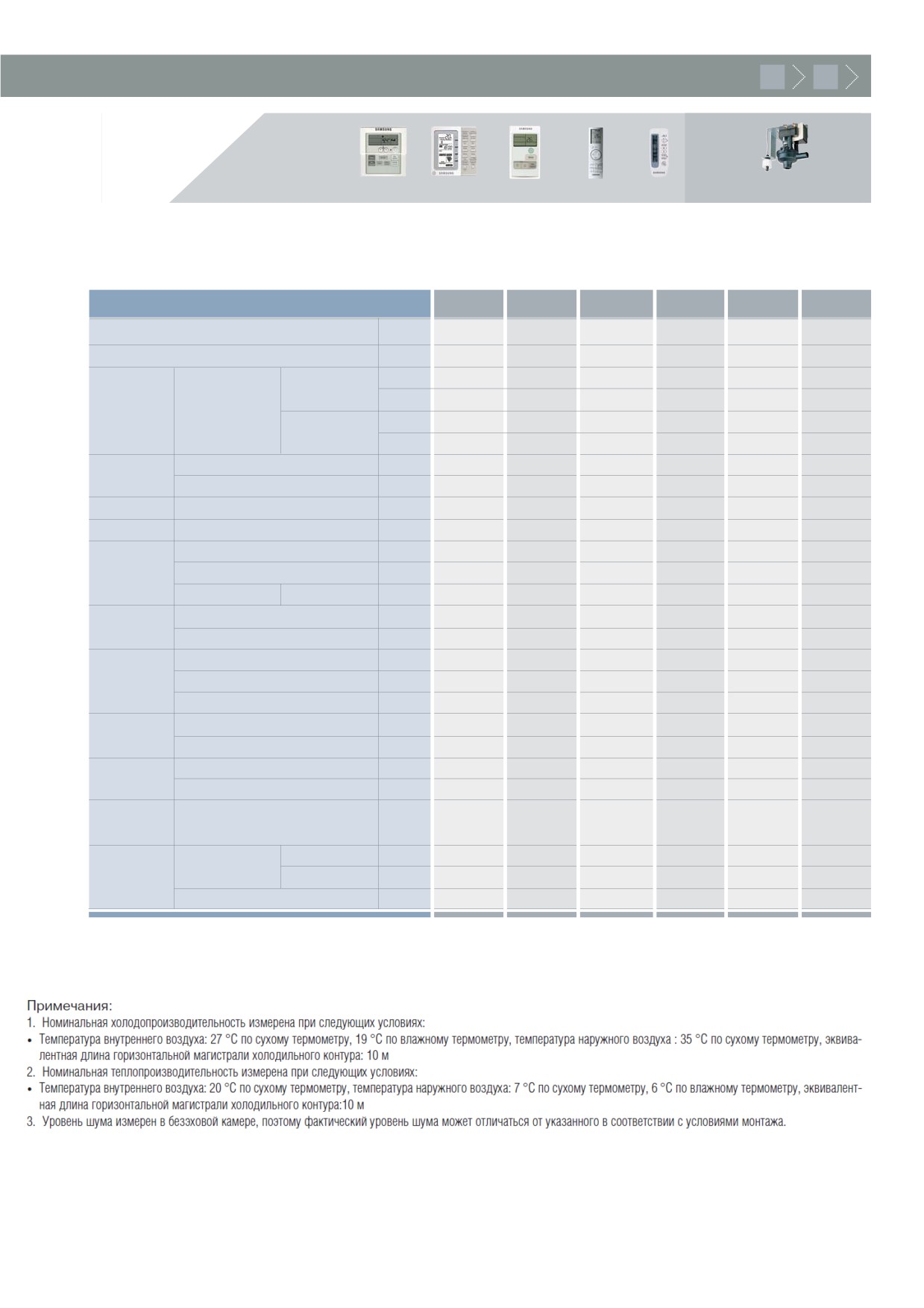

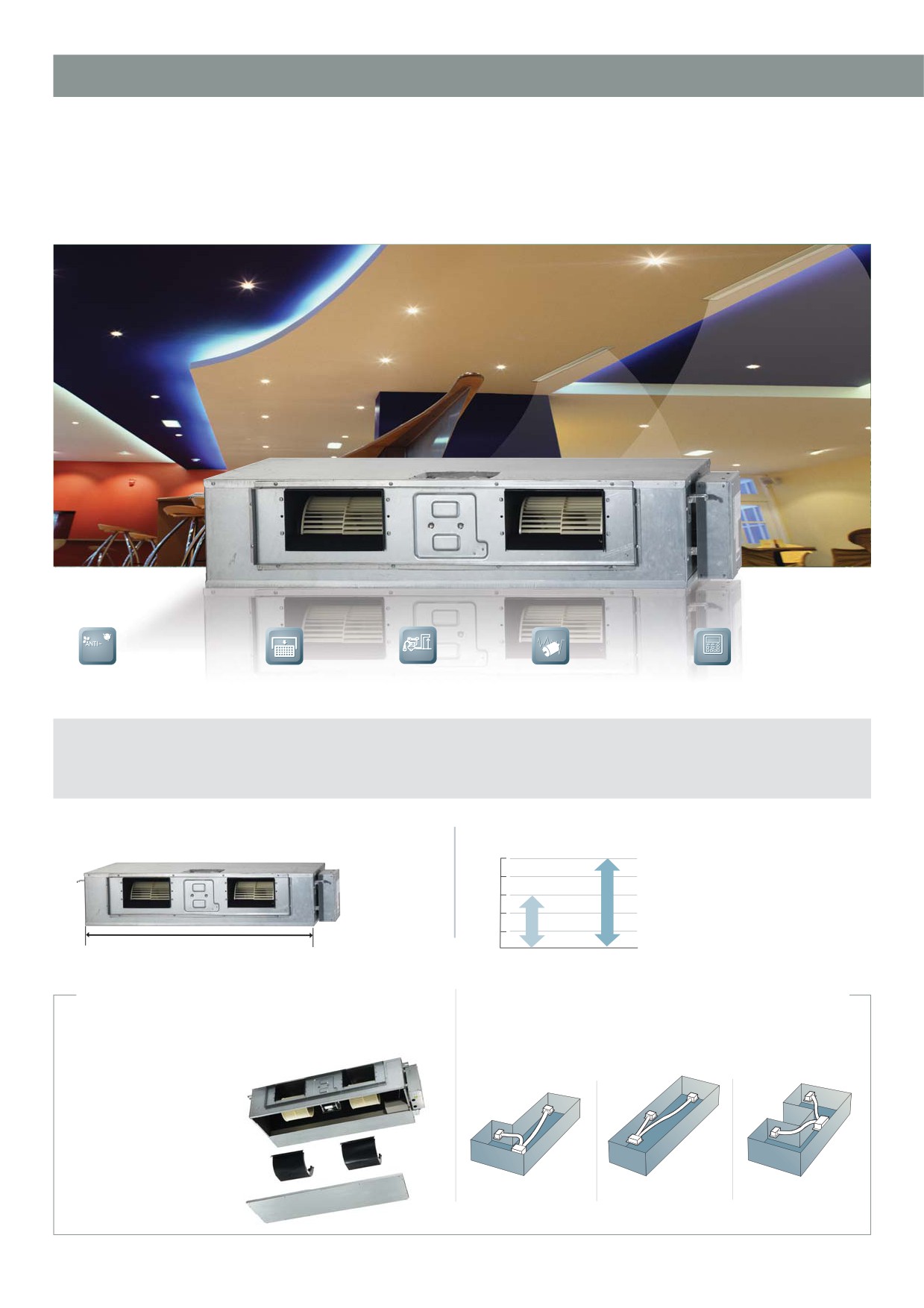

Принадлежности Индивидуальное

Насос

управление

конденсата

MDP-M075SGU1 / MDP-M075SGU2 /

MWR-TH01

MWR-WS00

MWR-SH00

MR-BH01

MR-AH01

MDP-M075SGU3

Спецификация | Канальный MSP

Model

AVXDUH056EE

AVXDUH071EE

AVXDUH090EE

AVXDUH112EE

AVXDUH128EE

AVXDUH140EE

Питание

Ф/В/Гц

1/220~240/50

HP/HR

Режим

Охлаждение *¹⁾

кВт

5.6

7.1

9.0

11.2

12.8

14.0

Производи-

БТЕ/ч

19,100

24,200

30,700

38,200

43,600

47,700

тельность

Обогрев *²⁾

кВт

6.3

8.0

10.0

12.5

13.8

16.0

БТЕ/ч

21,400

27,200

34,100

42,600

47,000

54,500

Электрическ.

Потребляемая мощность

Вт

240*⁵⁾

260

370

410

параметры

Рабочий ток

1.2*⁵⁾

1.17

1.67

1.86

Звук

Звуковое давл. (Выс/Низк) *³⁾

дБ(A)

39 / 35

43 / 38

Вентилятор

Тип

Sirocco Fan

Расход

Охлаждение (высокая скорость)

м³/мин

21,0*⁵⁾

25.0*⁵⁾

27.0

32.0

37.0

воздуха

Обогрев (высокая скорость)

м³/мин

27.0

31.0

36.0

Вн.стат.давл.

Станд (мин.~макс.)

мм.рт.ст

4 (0~6)

4 (0~8)

8 (6~10)

Хладагент

Тип

R410A

Контроль расхода

EEV

Трубопровод

Жидкость (вальцовка)

Ø,мм

6.35

9.52

Газ (вальцовка)

Ø,мм

12.70

15.88

Дренаж (Quick Lock)

Ø,мм

VP25 (внеш 32,внут25)

VP25 (внеш 32,вну 25)

VP25 (вн32,внут 25)

VP25 (вн 32,внут25)

VP25 (внеш 32,вну25)

VP25 (внеш 32,внут25)

Вес без упаковки

кг

31.0

35.0

39.0

52.0

Вес

Вес в упаковке

кг

36.0

41.0

46.0

60.0

Габаритные

без упаковки (ШxВxГ)

мм

900x260x480

1,150x260x480

1,150x320x480

1,200x360x650

размеры

в упаковке (ШxВxГ)

мм

1,146x345x584

1,390x345x584

1,390x420x584

1,447x425x769

Стандартн.

Фильтр

Моющийся

принадлежн.

ИК приемник

Приемник

MRK-A00

Дополнит.

Кабель

MRW-10A

принадлежн.

Насос отвода конденсата

MDP-M075SGU3

MDP-M075SGU1

MDP-M075SGU2

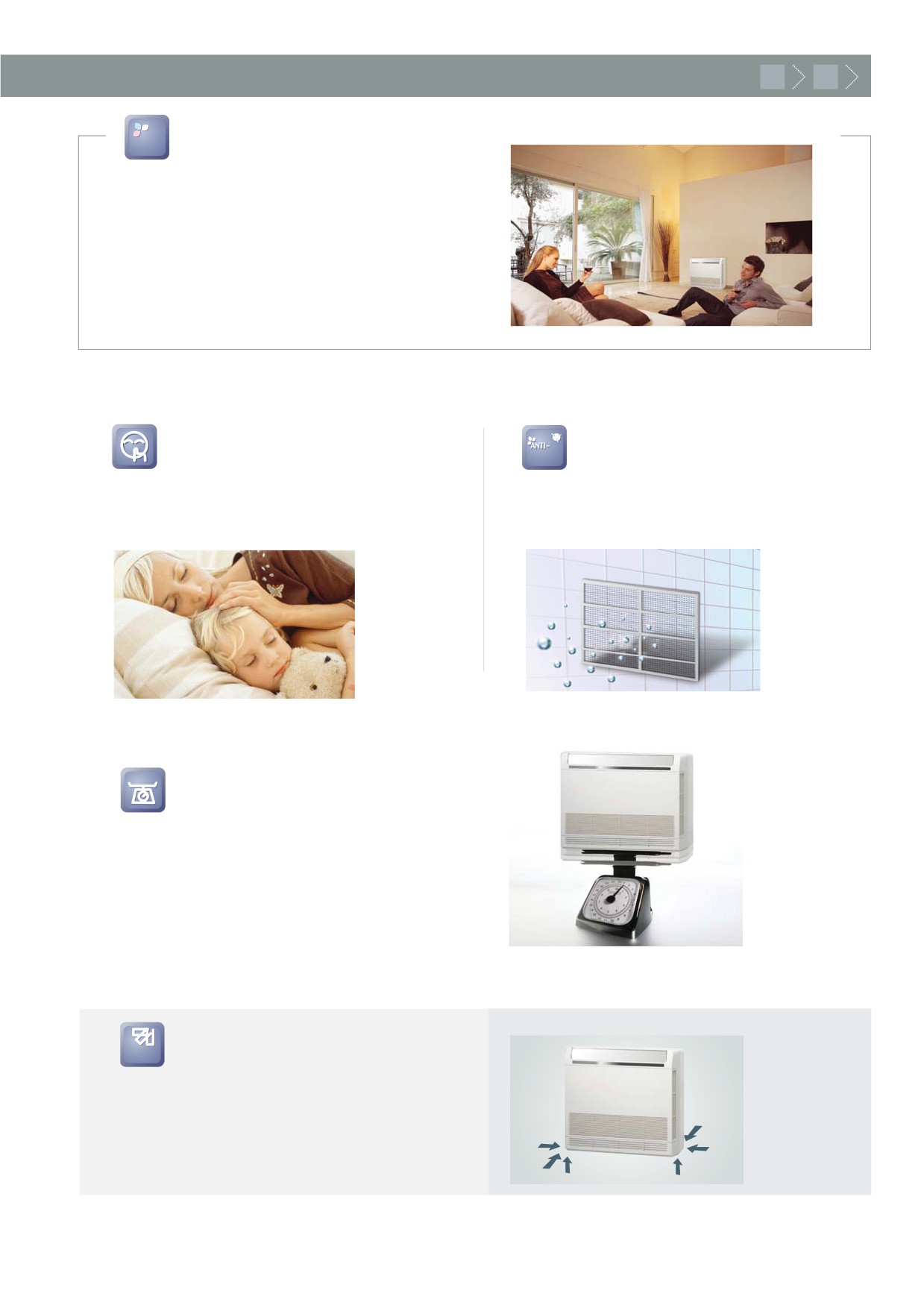

ЭЛЕГАНТНЫЙ ДИЗАЙН

Элегантный

Внутренний блок с гладкой передней панелью.

Компактный

Новый консольный внутренний блок толщиной всего

199мм.

Это самый компактный блок в индустрии климата.

199мм

Гладкая панель

Корпус внутреннего консольного блока всегда остается

чистым благодаря гладкой передней панели.

Стильный дисплей

Сенсорный дисплей черного цвета, функциональный и

одновременно стильное дополнение дизайна.

Два направления выброса воздуха

Внутренний консольный блок имеет два независимых направления для

выброса воздуха. Теплый воздух выбрасывается снизу для быстрого обогрева

помещения. Холодный воздух выбрасывается вверх для равномерного

распределения температуры.

Тихая работа (23дБ)

Внутренний консольный блок имеет 4 режима работы вентилятора, включая

тихий. В тихом режиме уровень шума составляет всего 23 дБ. Ощутите

уникальный комфорт с новым консольным внутренним блоком.

Внутренние блоки - Консольный

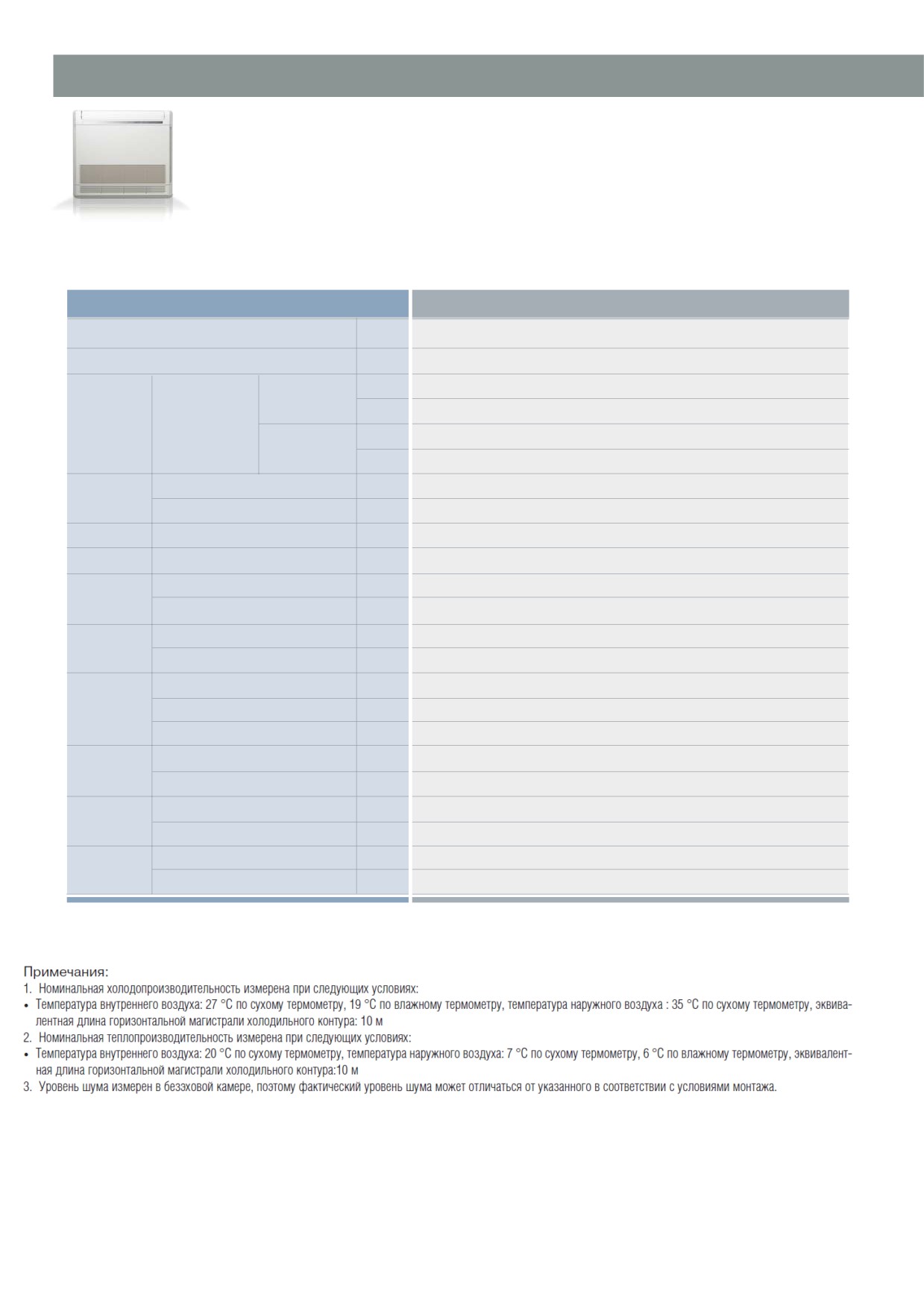

Спецификация | Консольный

Модель

AVXTJH028EE

Питание

Ф/В/Гц

1/220~240/50

Режим

HP/HR

Производи-

Охлаждение *¹⁾

кВт

2.8

тельность

БТЕ/ч

9,500

Обогрев *²⁾

кВт

3.2

БТЕ/ч

10,900

Электрическ.

Вт

Потребляемая мощность

параметры

0.25

Рабочий ток

Звук

дБ(A)

38 / 23

Звуковое давл. (Выс/Низк) *³⁾

Вентилятор

Turbo Fan

Тип

Расход

м³/мин

7.8

Охлаждение (высокая скорость)

воздуха

м³/мин

7.2

Обогрев (высокая скорость)

R410a

Тип

Хладагент

EEV

Контроль расхода

Ø,мм

6.35

Жидкость (вальцовка)

Трубопровод

Газ (вальцовка)

Ø,мм

12.70

Дренаж (Quick Lock)

Ø,мм

Внутренний Ø 18 мм

Вес без упаковки

кг

15.0

Вес

Вес в упаковке

кг

19.0

Габаритные

без упаковки (ШxВxГ)

мм

720x620x199

размеры

в упаковке (ШxВxГ)

мм

810x710x295

Стандартн.

Фильтр

Моющийся

принадлежн.

Принадлежности_{Индивидуальное}

управление

MWR-TH01

MWR-WS00

MWR-SH00

ARH-1379

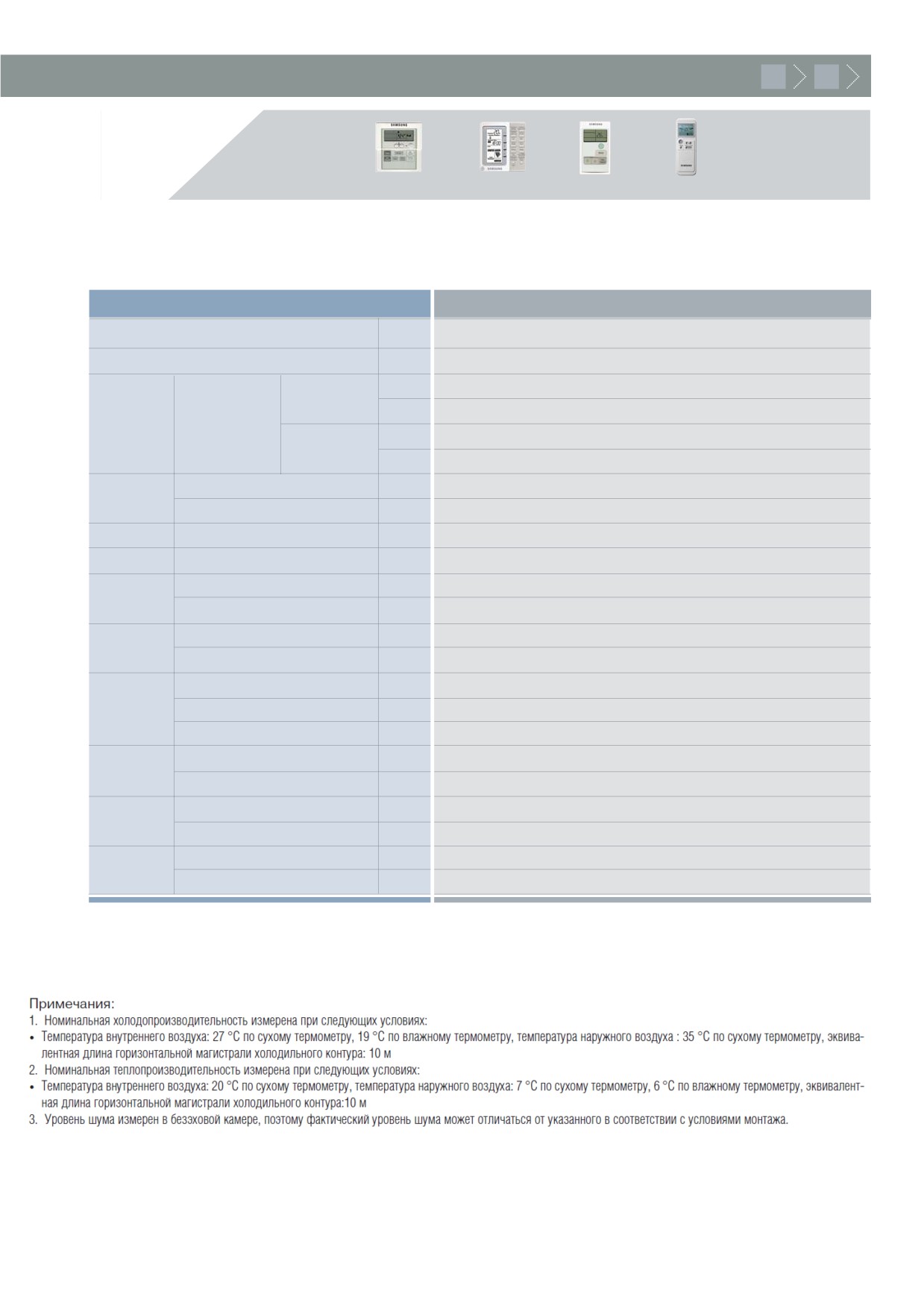

Модель

AVXTJH036EE

Питание

Ф/В/Гц

1/220~240/50

Режим

HP/HR

Производи-

Охлаждение *¹⁾

кВт

3.6

тельность

БТЕ/ч

12,200

Обогрев *²⁾

кВт

4.0

БТЕ/ч

13,600

Электрическ.

Вт

Потребляемая мощность

параметры

0.29

Рабочий ток

Звук

дБ(A)

39 / 24

Звуковое давл. (Выс/Низк) *³⁾

Вентилятор

Turbo Fan

Тип

Расход

м³/мин

8.7

Охлаждение (высокая скорость)

воздуха

м³/мин

8.9

Обогрев (высокая скорость)

R410a

Тип

Хладагент

EEV

Контроль расхода

Ø,мм

6.35

Жидкость (вальцовка)

Трубопровод

Газ (вальцовка)

Ø,мм

12.70

Дренаж (Quick Lock)

Ø,мм

Внутренний Ø 18 мм

Вес без упаковки

кг

15.0

Вес

Вес в упаковке

кг

19.0

Габаритные

без упаковки (ШxВxГ)

мм

720x620x199

размеры

в упаковке (ШxВxГ)

мм

810x710x295

Стандартн.

Фильтр

Моющийся

принадлежн.

Принадлежности_{Индивидуальное}

управление

MWR-TH01

MWR-WS00

MWR-SH00

MR-BH01

MR-AH01

Спецификация | Потолочный

Модель

AVXTFH056EE

AVXTFH071EE

Питание

Ф/В/Гц

1/220~240/50

Режим

HP/HR

Производи-

Охлаждение *¹⁾

кВт

5.6

7.1

тельность

БТЕ/ч

19,100

24,200

Обогрев *²⁾

кВт

6.3

8.0

БТЕ/ч

21,400

27,200

Электрическ.

Вт

Потребляемая мощность

параметры

0.33

0.35

Рабочий ток

Звук

дБ(A)

38 / 32

41 / 36

Звуковое давл. (Выс/Низк) *³⁾

Вентилятор

Sirocco Fan

Тип

Расход

м³/мин

14.0

18.0

Охлаждение (высокая скорость)

воздуха

м³/мин

14.5

18.5

Обогрев (высокая скорость)

R410a

Тип

Хладагент

EEV *⁶⁾

Контроль расхода

Ø,мм

6.35

9.52

Жидкость (вальцовка)

Трубопровод

Газ (вальцовка)

Ø,мм

12.70

15.88

Дренаж (Quick Lock)

Ø,мм

Внутренний Ø 18 мм

Вес без упаковки

кг

22.0

Вес

Вес в упаковке

кг

26.0

Габаритные

без упаковки (ШxВxГ)

мм

1,000x650x200

размеры

в упаковке (ШxВxГ)

мм

1,074x726x294

Стандартн.

Фильтр

Моющийся

принадлежн.

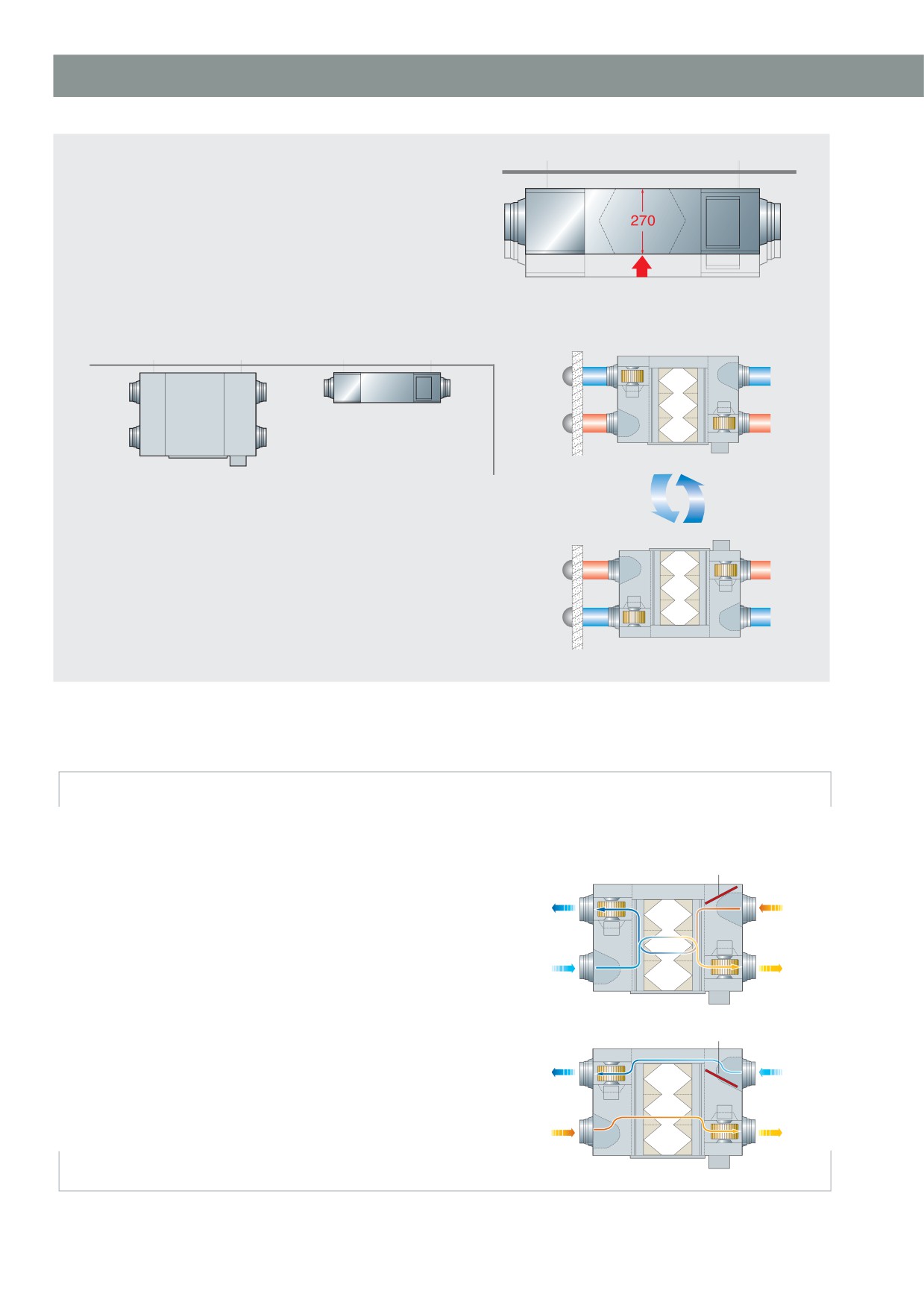

Система вентиляции ERV

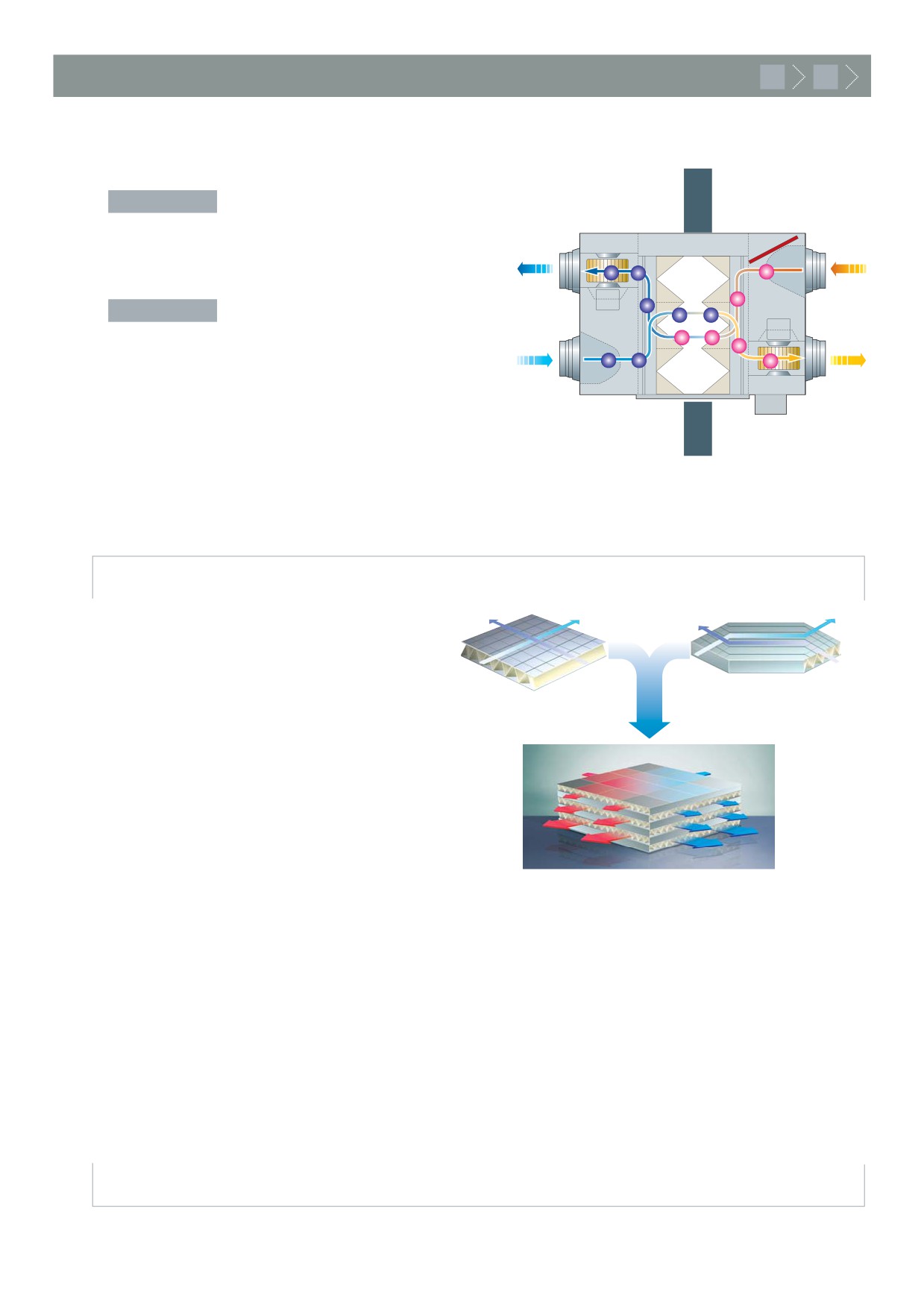

Принцип работы

Улица

Помещение

Зима

Снижает стоимость обогрева вентилируемого воздуха

посредством передачи тепла от вытяжного воздуха

приточному.

Cool

Heat

Рекуп.

Heat

Cool

Лето

Cool

Снижает стоимость охлаждения вентилируемого воздуха

Heat

за счет работы системы рекуперации.

Cool

Heat

Технологии

Прямоугольный

Шестигранный

Новый тип рекуператора

“Diamond”

t Оптимизированное распределение воздуха

t Высокая эффективность

t Компактность

“Diamond”

Автоматическая система обновления воздуха (датчик CO

²) : опция

t При превышении допустимого уровня углекислого газа ERV автоматически включается, подавая в свежий

воздух в помещение.

Экономичный двигатель (BLDC)

t Постоянный расход воздуха контролируется системой с инверторным двигателем BLDC.

Работа системы вентиляци до -15ÛC без подогрева воздуха

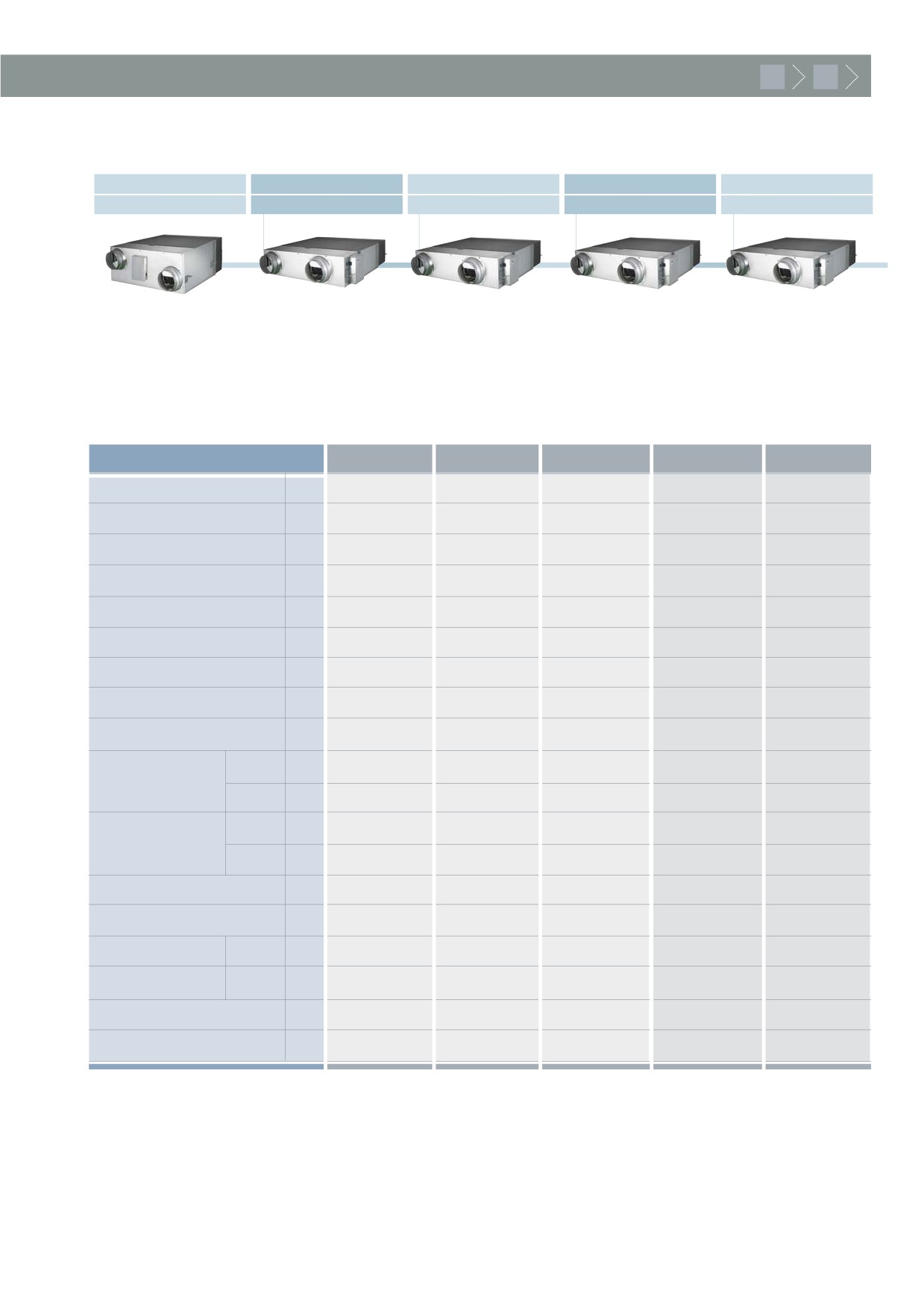

Модельный ряд

RHF025EE

RHF035EE

RHF050EE

RHF080EE

RHF100EE

250

350

500

800

1000

Спецификация | Система вентиляции ERV

Модель

RHF025EE

RHF035EE

RHF050EE

RHF080EE

RHF100EE

Напряжение

220~240

Частота

Гц

50/60

Макс. пиковое напряжение

AC1500V, 1мин

Сопротивление изоляции

30MОм

Расход воздуха

м³/ч

250

350

500

800

1,000

Внешнее статич. давление

Па

110

155

165

155

Уровень утечки

Мощность

115

175

330

450

Рабочий ток

0.7

1.1

2.1

2.9

Эффективность

Холод

обмена

Тепло

Еффективность

Холод

теплообменника

Тепло

Уровень шума

дБ(A)

Фильтрация воздуха

Выс. эфф. фильтр

Размеры без упак.

WxHxD

мм

600X350X660

1,012X270X1,000

1,220X340X1,135

Размеры в упак.

WxHxD

мм

760X400X807

1,299X337X1,183

1,475X 440 X1,330

1,475X440X1,330

Вес без упак. / в упак.

кг

25.5/30

42.5/53.5

67/75.5

Диаметр воздуховода

Ø,мм

150

200

250

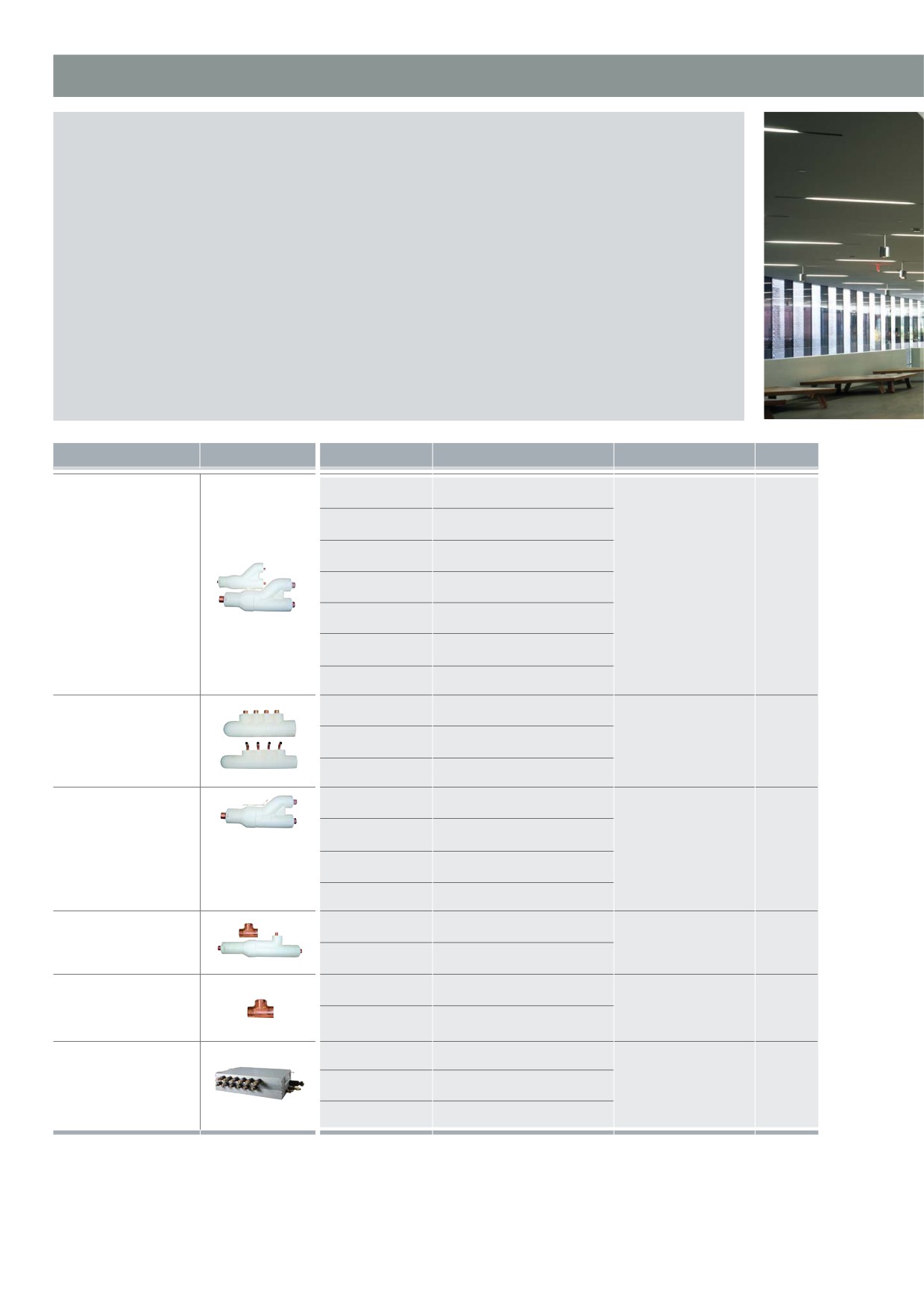

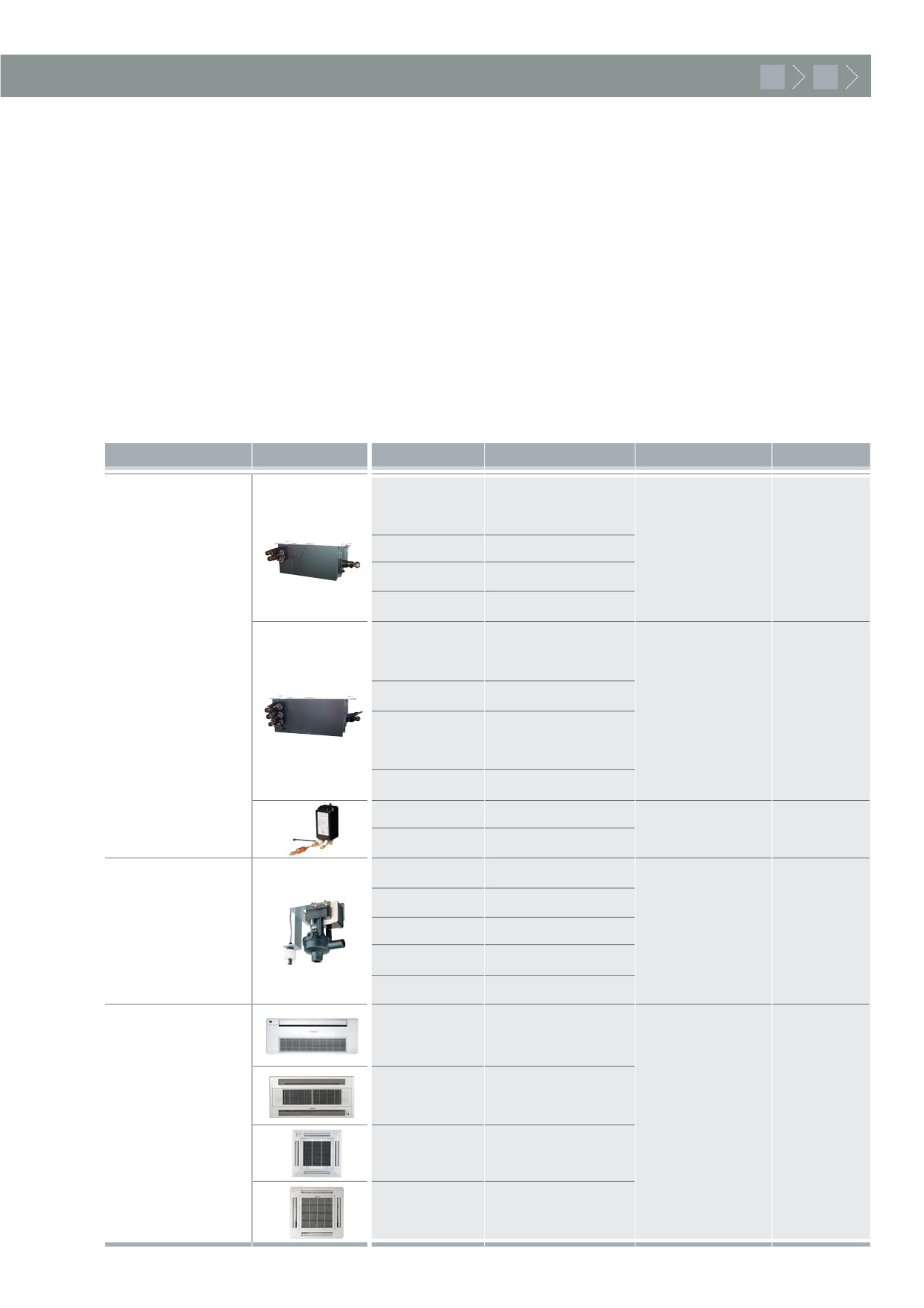

Принадлежности

Наименование


Модель

Описание

Применение

Прим.

MXJ-YA1509K

менее 15.0 кВт

MXJ-YA2512K

15.0 ~ 40.6 кВт

DVM PLUS II,

MXJ-YA2812K

40.6 ~ 46.4кВт

DVM PLUS II HR

DVM PLUS III,

Y-разветвитель

MXJ-YA2815K

46.4 ~ 69.6кВт

Обязат.

DVM PLUS III HR

MXJ-YA3119K

69.6 ~ 98.6кВт

элемент

MXJ-YA3819K

98.6 ~ 139.2кВт

MXJ-YA4422K

более 139.2кВт

MXJ-HA2512K

менее 46.4кВт

DVM PLUS II,

DVM PLUS II HR

Коллектор

MXJ-HA3115K

46.5 ~ 69.6кВт

Опция

DVM PLUS III,

DVM PLUS III HR

MXJ-HA3819K

более 69.7кВт

Y-разветвитель

MXJ-YA1500K

менее 23.2kВт

(только для DVM PLUS

III HR для магистрали

MXJ-YA2500K

23.2 ~ 63.9кВт

газа высокого

DVM PLUS III HR

Обязат.

давления)

MXJ-YA3100K

69.6 ~ 139.2кВт

элемент

MXJ-YA3800K

более 39.3кВт

Разветвитель для

DVM PLUS II, DVM PLUS

MXJ-T3819K

менее 48HP

Обязат.

наружных блоков

II HR, DVM PLUS III, DVM

DVM PLUS III / HR

MXJ-T4422K

более 50HP

PLUS III HR

элемент

Разветвитель для

MXJ-T3100K

менее 48HP

Обязат.

наружных блоков

DVM PLUS III HR

MXJ-T3800K

более 50HP

элемент

(газа высокого давл.)

MCU-4EAE1

до 4 внутренних блоков

Обязат.

DVM PLUS II HR,

Блок MCU

MCU-4EAEV1

до 4 внутренних блоков *

DVM PLUS III HR

элемент

(для HR)

MCU-6EAE1

до 6 внутренних блоков

Прим

*1) MCU-4EAEV1 имеет встроенный EEV для подключения внутренних блоков настенного и потолочного типа.

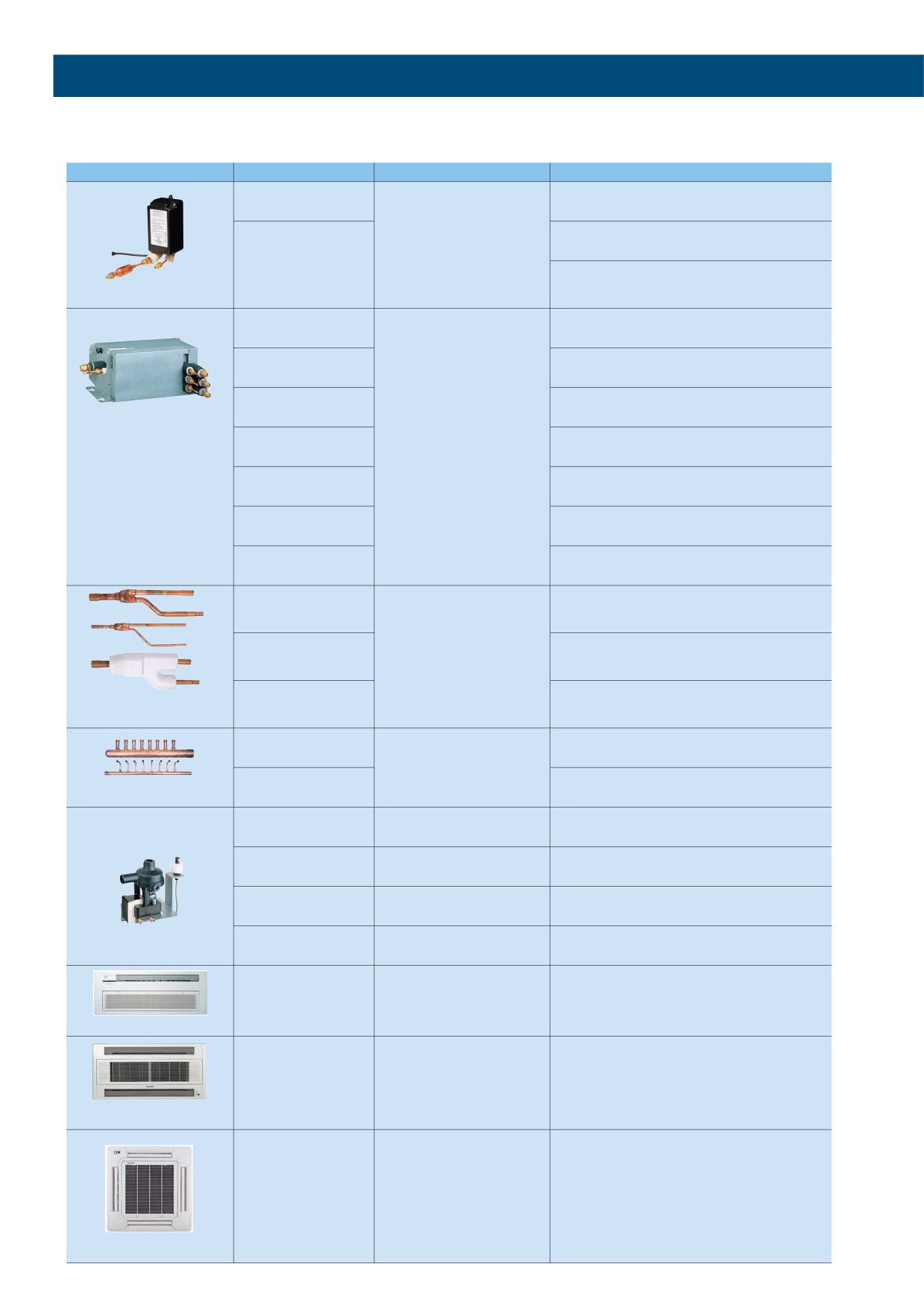

Наименование


Модель

Описание

Применение

Прим.

MXD-A13K116A

менее 3.6кВт (1 порт) +

Блок EEV

5.6 кВт~9.0кВт (1порт)

Настенные и

MXD-A13K200A

менее 3.6кВт (2 порта)

потолочные

Опция

внутренние блоки

MXD-A16K200A

5.6 кВт~9.0кВт (2 порта)

(на 2 блока)

MXD-A22K200A

5.6 кВт~7.1кВт (2 порта)

MXD-A13K216A

менее 3.6кВт (2 порта) +

5.6 кВт~9.0кВт (1 порт)

Настенные и

MXD-A13K300A

менее 3.6кВт (3 порта)

потолочные

внутренние блоки

Опция

MXD-A16K213A

менее 3.6кВт (1 порт) +

(на 3 блока)

5.6 кВт~9.0кВт (2 порта)

MXD-A16K300A

5.6 кВт~9.0кВт (3 порта)

Настенные и

MEV-A13SA

менее 3.6кВт (1 порт)

потолочные

Опция

внутренние блоки

MEV-A16SA

5.6 кВт~9.0кВт(1 порт)

(на 1 блок)

Насос отвода

MDP-E075SEE

Канальный Slim (2.2~7.1) кВт

конденсата

MDP-E075SEE1

Канальный Slim (9.~14) кВт

MDP-M075SGU1

Канальный MSP (9.0, 11.2) кВт

Опция

MDP-M075SGU2

Канальный MSP (12.8, 14.0) кВт

MDP-M075SGU3

Канальный MSP (5.6, 7.1) кВт

Панель лицевая

PSSMA

Кассетный 1 поточный

P2SMA

Кассетный 2 поточный

Обязат.

P4SMA

Кассетный 4 поточный

элемент

PMSMA

Кассетный мини

4 поточный

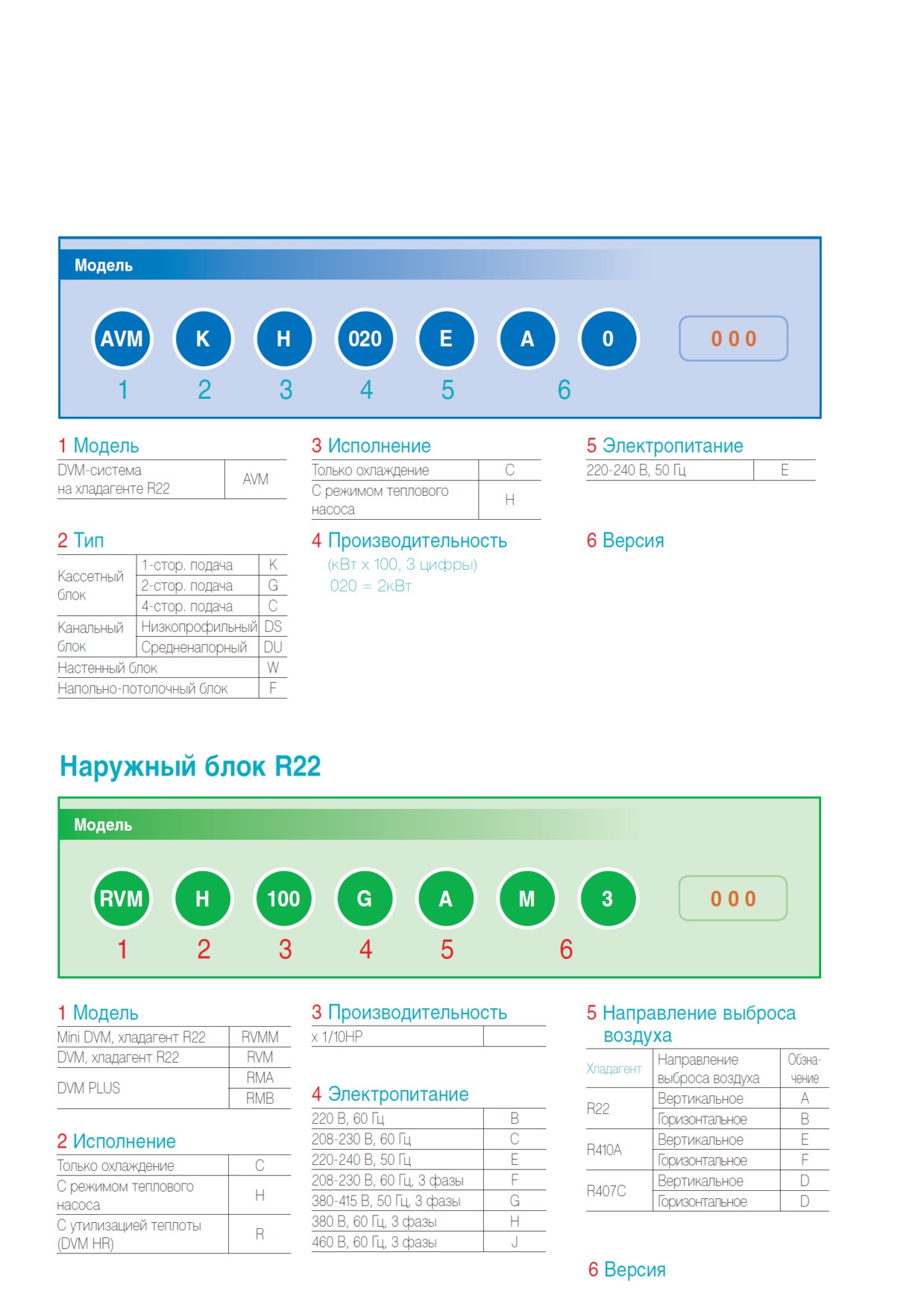

DVM (хладагент R22) - наружные блоки

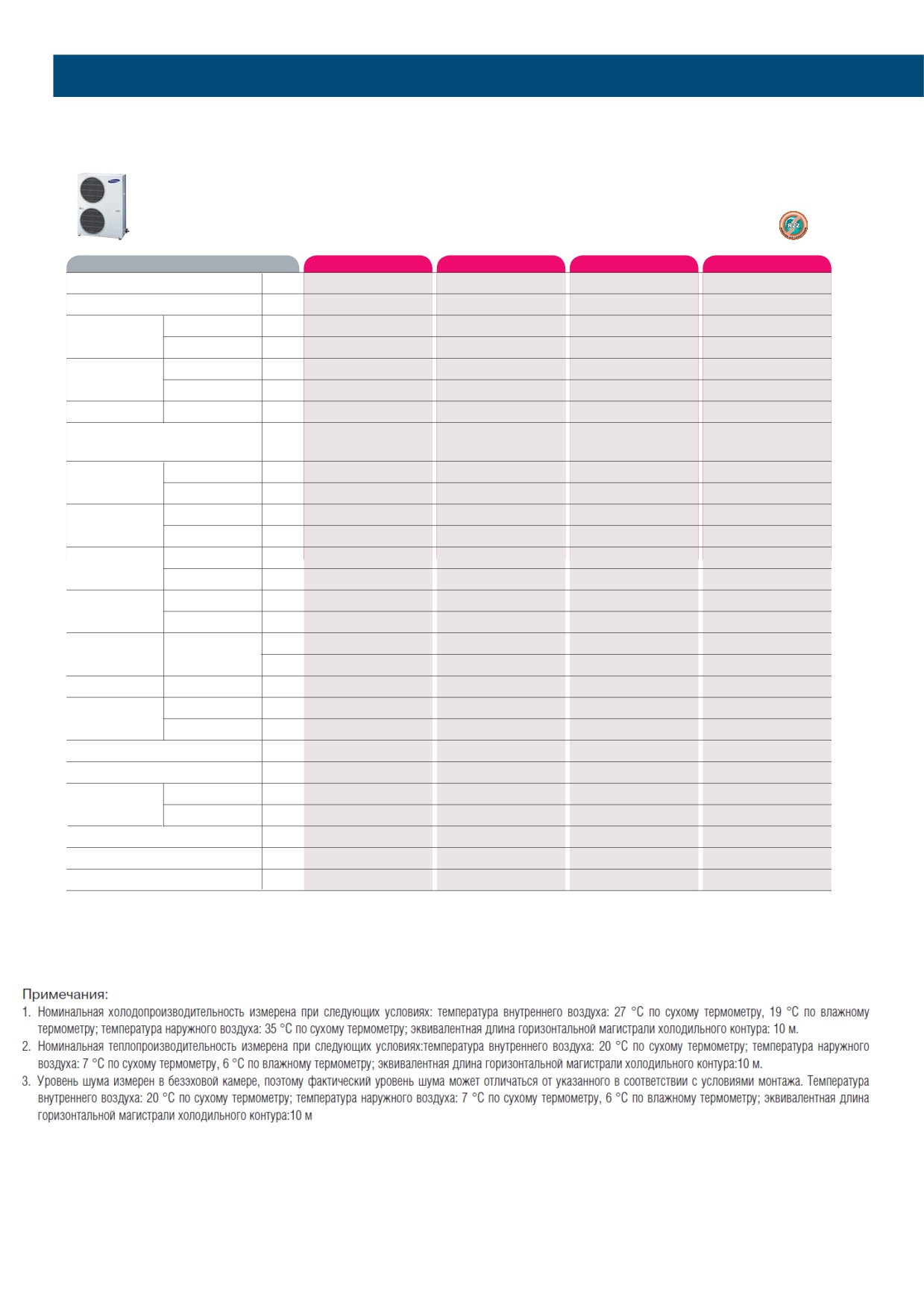

Наружный блок Mini DVM

Модель

RVMMH120GZC

RVMMH140EZC

RVMMH140GZC

RVMMH160GZC

Эквивалент в л.с.

л.с.

4.0

5.0

6.0

Электропитание Фаз/В/Гц

3, 380-415, 50

1, 220-240, 50

3, 380-415, 50

Производи-

Охлаждение

кВт

тельность

Нагрев

кВт

Коэффициент

Охлаждение

3,37

3,08

3,15

2,91

преобразования

Нагрев

3,91

3,90

3,76

3,61

Уровень шума

(выс./низ.)

дБ

52/51

53/52

54/53

Максимальное количество

внутренних блоков

шт.

Показатель

Мин.

загруженности

Макс.

130

Потребляемая

Охлаждение

кВт

3,56

4,45

5,50

мощность

Нагрев

кВт

3,58

4,25

4,98

Рабочий ток

Охлаждение

6,5

22,5

8,5

10,2

Нагрев

6,4

21,5

8,0

9,9

Вентилятор

Тип

Осевой

Произв-ть

м3/мин

Компрессор

Тип

Digital Scroll type

Модель

ZRD61KC-TFD

ZRD68KC-PFZ

ZRD72KC-TFD

ZRD81KC-TFD

Хладагент

Тип

R22

Трубо-

Жидкость

мм

9,52

провод

Газ

мм

19,05

Размеры (ШхВхГ) без упаковки

мм

932x1120x375

Масса без упаковки

кг

124,0

125,0

Диапазон

Охлаждение

°C

-5 °C ... -43 °C

-5 °C ...-43 °C

наружной темп.

Нагрев

°C

-15 °C ...-24 °C

-15 °C ... -24 °C

Cуммарная длина магистрали

140

Перепад высот

Наружный - дальний внутр блок

Наружный блок DVM

Модель

RVMH100GAM3

Эквивалент в л.с.

л.с.

Электропитание Фаз/В/Гц

3, 380-415, 50

Произво-

Охлаждение

кВт

дительность

Нагрев

кВт

31,5

Уровень шума

дБ

Максимальное количество

внутренних блоков

шт.

Показатель

Мин

загруженности

Макс.

130

Потребляемая

Охлаждение

кВт

9,3

мощность

Нагрев

кВт

9,2

Рабочий ток

Охлаждение

17,0

Нагрев

16,0

Вентилятор

Тип

Осевой

Произв-ть,

м3/мин

150

Компрессор

Тип

Digital Scroll

Модель

ZRDT14MCE-TFD

Хладагент

Тип

R22

Трубо-

Жидкость

мм

12,70

провод

Газ

мм

28,58

Размеры

в упаковке

мм

1084х2090х984

(ШхВхГ)

без упаковки

мм

990x1765x780

Масса

в упаковке

мм

1084х2090х984

без упаковки

мм

990x1765x780

Диапазон

Охлаждение

⁰С

-5,,,+43

температур

Обогрев

⁰С

-20,,,+21

Перепад: наружный - дальний внутр блок

50 (40)

Макс. суммарная длина магистрали

200

Длина магистр. до дальнего внутр блока

100

DVM (хладагент R22)- наружные блоки

Наружный блок DVM PLUS

Модель

RMAH140GAM0

RMAH160GAM0

RMAH180GAM0

RMAH200GAM0

Электропитание

Фаз/В/Гц

3, 380~415, 50

Производи-

Охлаждение ¹

БТЕ/ч

130 600

153 500

174 000

191 000

тельность

Охлаждение¹

кВт

40,0

45,0

51,0

56,0

Нагрев²

БТЕ/ч

150 000

170 600

192 800

215 000

Нагрев²

кВт

44,0

50,0

56,5

63,0

Уровень шума ³

дБ

Компрессор

Модель

ZRD72KC-TFD+

ZRD72KC-TFD+ZR72KC-TFD+ ZRD72KC-TFD+ZR72KC+

ZR72KC-TFD(2)

ZR144KC-TFD

Тип

Digital scroll +

постоянный (2 шт.)

Объем произв-ть

см.куб/об.

98.06х3

98.06х2+190.9

Мощность.

кВт

4,2х3

4,2х2+8,2

Вентилятор

Тип

Осевой

Производит.

Вт

450х2

450 2

450х2

Расход воздуха

м3/мин

150х2

Потребляемый ток

Охлаждение

23,0

26,0

33,0

Нагрев

23,0

26,0

29,0

32,0

Потребляемая

Охлаждение

Вт

12 700

14 500

16 650

18 200

мощность

Нагрев

Вт

12 550

14 350

16 200

17 000

Максимальное рабочее давление

МПа

2,9

Хладагент

Тип

R22

Заправка

кг

Управление

Электронный ТРВ

Компрессорное

Наименование

Белое масло

масло

Заправка

кг

1 686х3

1 686х2+3 253

Диаметр трубы

Жидкость

мм

15,88

Газ

мм

38,10

Количество подкл. внутр. блоков

шт.

1-32

Масса без упаковки

кг

540

575

Транспортировочная масса

кг

555

590

Размеры без упаковки (ШхВхГ)

мм

1 978х1 825х780

1 978 1 825х780

Размеры в упаковке (ШхВхГ)

мм

2 090х2 090х960

Рабочий диапазон

Охлаждение

°C

от минус 5 до 43

наружн темп-ры

Нагрев

°C

от минус 20 до 21

Максимальная длина трубопровода

120

Максимальный перепад высот

50(40)

Суммарная длина магистрали

300

RMAH220GAM0+

RMAH240GAM0+

RMAH260GAM0+

Модель

RMBH100GAM0

Электропитание

Фаз/В/Гц

3, 380~415, 50

Производите-

Охлаждение

БТЕ/ч

209 800

232 000

249 000

льность

Охлаждение

кВт

61,5

68,0

73,0

Нагрев

БТЕ/ч

235 000

255 900

278 000

Нагрев

кВт

69,0

75,0

81,5

Уровень шума ³

Нагрев

дБ

Компрессор

Модель

ZRD72KC-TFD+ZR72KC-TFDx2+

ZRD72KC-TFD+ZR72KC-TFDx2

ZRD72KC-TFD+ZR72KC-TFDx2+

ZR144KC-TFD

+ZR144KC-TFD

TZR144KC-TFD

Тип

Digital scroll+

постоянный (3шт)

Объемная

см.куб/об.

98,06х3+190,9

производит-сть

Мощность

кВт

4,2х3+8,2

Вентилятор

Тип

Осевой

Мощность

Вт

450 3

Расход воздуха

м3/мин

150 3

Потребляемый ток

Охлаждение

36,0

39,0

43,0

Нагрев

35,0

38,0

42,0

Потребляемая

Охлаждение

Вт

19 950

21 800

23 600

мощность

Нагрев

Вт

19 750

21 500

23 350

Макс. раб давление

МПа

2,9

Хладагент

Тип

R22

Заправка

кг

Управление

EEV

Компрессорное

Наименование

Белое масло

Заправка

кг

1 686х3+3 253

Диаметр трубы

Жидкость

мм

19,05

Газ

мм

44,45

Кол-во подключаемых внутр. блоков

шт.

1-32

Масса без упаковки

кг

615+140

Транспортировочная масса

кг

630+150

Размеры без упаковки (ШхВхГ)

мм

1 978х1 825х780+990х1 825х780

1 978х1 825х780+990х1 825 780

Размеры в упаковке (ШхВхГ)

мм

2 090х2 090х960+1 084х2 090х984

2 090х2 090х960+1 084 2 090х984

Рабочий диапазон

Охлаждение

°C

от минус 5 до 43

наружной темп-ры

Нагрев

°C

от минус 20 до 21

Максимальная длина трубопровода

120

Максимальный перепад высот

50(40)

Суммарная длина магистрали

300

Наружный блок DVM PLUS

Модель

RMAH280GAM0+RMBH100GAM0

RMAH300GAM0+RMBH100GAM0

Электропитание

Фаз/В/Гц

3, 380~415, 50

Производи-

Охлаждение

БТЕ/ч

267 800

290 000

тельность

Охлаждение

кВт

78,5

85,0

Нагрев

БТЕ/ч

300 300

322 400

Нагрев

кВт

88,0

94,5

Уровень шума 3

Нагрев

дБ

Компрессор

Модель

ZRD72KC-TFD+ZR72KC-TFD+ZR144KC-TFDx2

Тип

Digital scroll + постоянный (3 шт.)

Digital scroll + постоянный(3 шт.)

Объемная

см.куб/об.

98,06х2+190,9х2

производитель-сть

Мощность.

кВт

4,2х2+8,2х2

Вентилятор

Тип

Осевой

Мощность

Вт

450х3

Расход воздуха

м3/мин

150х3

Потребляемый ток

Охлаждение

44,0

49,0

Нагрев

43,0

47,0

Потребляемая

Охлаждение

Вт

24 500

27 300

мощность

Нагрев

Вт

24 000

25 500

Макс. раб. давл.

МПа

2.9

Хладагент

Тип

R22

Заправка

кг

Управление

EEV

Компрессорное

Наименование

Белое масло

масло

Заправка

кг

1 686х2+3 253х2

Диаметр трубы

Жидкость

мм

19,05

Газ

мм

44,45

Количество подкл. внутр.блоков

шт.

1-32

Масса без упаковки

кг

660+140

Транспортировочная масса

кг

675+150

Размеры без упаковки (ШхВхГ)

мм

1 978х1 825х780+990х1 825х780

Размеры в упаковке (ШхВхГ)

мм

2 090х2 090х960+1 084х2 090х984

2 090х2 090х930+1 084х2 090х984

Рабочий диапазон Охлаждение

°C

от минус 5 до 43

наружной темп.

Нагрев

°C

от минус 20 до 21

Максимальная длина трубопровода

120

Максимальный перепад высот

50(40)

Суммарная длина магистрали

350

DVM (хладагент R22) - внутренние блоки

Изящный и компактный

Кассетный

с односторонней подачей воздуха

Модель

AVMKH020EA4

AVMKH026EA4

AVMKH035EA4

Электропитание

Фаз/В/Г

1, 220-240, 50

Тип

С тепловым насосом

Эксплуатационные характеристики

БТЕ/ч

7 000

9 000

12 000

Охлаждение¹

кВт

2,0

2,6

3,5

Производительность

БТЕ/ч

7 500

10 000

13 000

Нагрев²

кВт

2,2

2,9

3,8

Высокая/

Уровень шума³

низкая ско-

ДБ

30/26

30/28

32/29

рость

Тип

Радиальный

Мощность

Вт

Вентилятор

Расход воз-

м^3//мин

5,8/6,0

7,0/7,5

7,5/8,0

духа

Охлаждение

0,18

0,20

0,23

Потребляемый ток

Нагрев

0,18

0,20

0,23

Потребляемая мощ-

Охлаждение

Вт

ность

Нагрев

Вт

Жидкость

мм

6,35

Газ

мм

12,70

Диаметр трубы

Отвод

VP 20,

мм

конденсата

наружный/внутренний диаметры 26/20 соответственно

Дренажный насос

В комплекте

Воздушный фильтр

В комплекте

Объемно-весовые характеристики

Масса без упаковки

кг

Транспортировочная масса

кг

Размеры без упаковки (ШхВхГ)

мм

970x180x390

Размеры в упаковке (ШхВхГ)

мм

1168x302x467

Дополнительная информация

Модель панели

P1SMA

Размеры панели, (ШхВхГ) (без упаковки)

мм

1180x35x460

Без упаковки

кг

3,5

Масса панели

С упаковкой

кг

6,2

Дренажный насос

В комплекте

Воздушный фильтр

В комплекте

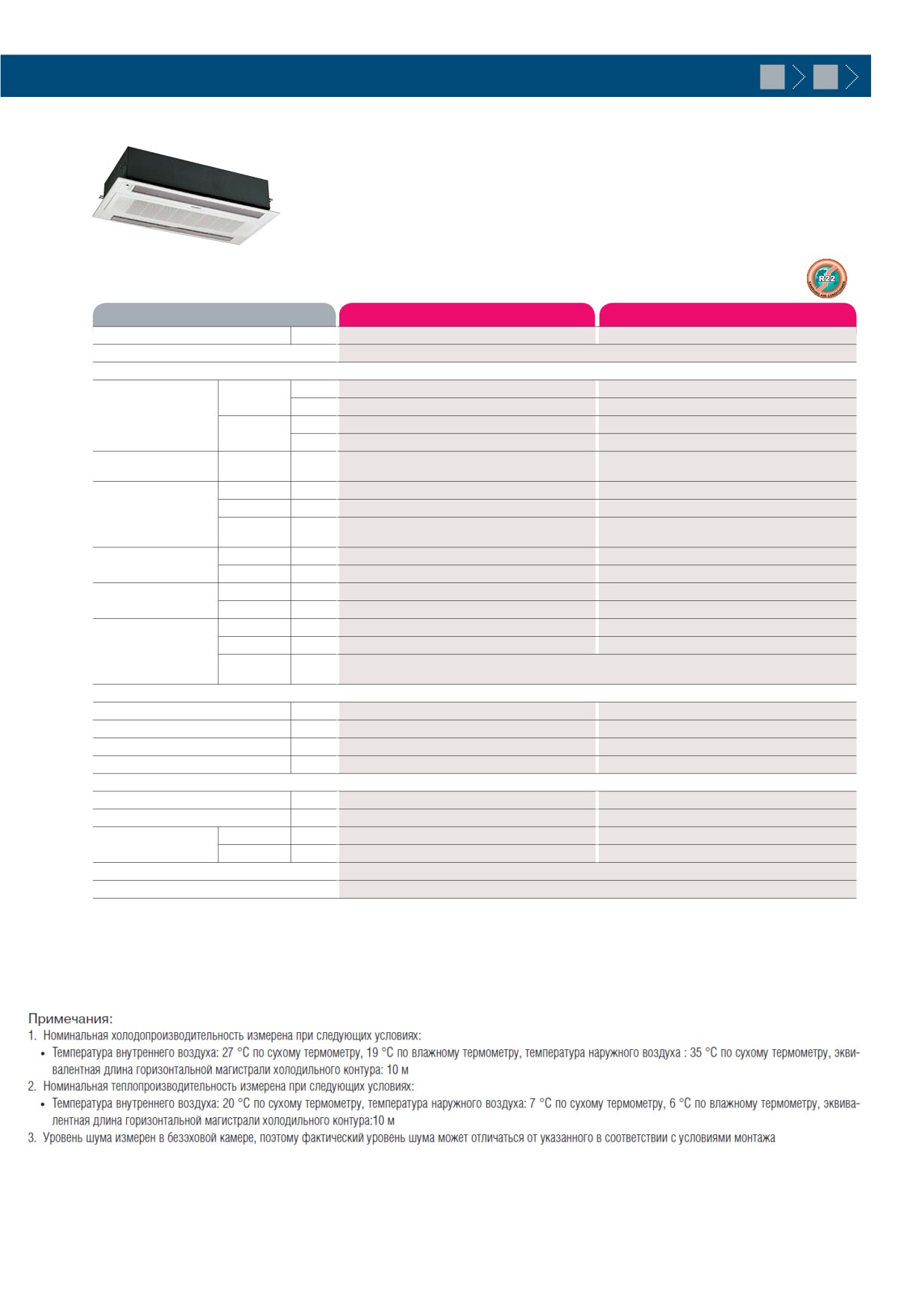

Элегантный и малошумный

Кассетный

с двухсторонней подачей воздуха

Модель

AVMGH052EA4

AVMGH070EA4

Электропитание

Фаз/В/Г

1, 220-240, 50

Тип

С тепловым насосом

Эксплуатационные характеристики

БТЕ/ч

18 000

24 000

Охлаждение¹

кВт

5,2

7,0

Производительность

БТЕ/ч

19 000

26 000

Нагрев²

кВт

5,6

7,6

Высокая/низ-

Уровень шума ³

ДБ

36/31

39/34

кая скорость

Тип

Радиальный

Мощность

Вт

14х2ЕА

Вентилятор

Расход воз-

м3/мин

14/16

духа

Охлаждение

0,38

0,40

Потребляемый ток

Нагрев

0,38

0,40

Потребляемая мощ-

Охлаждение

Вт

ность

Нагрев

Вт

Жидкость

мм

9,52

Газ

мм

15,88

Диаметр трубы

Отвод

мм

VP 25, наружный/внутренний диаметры 32/25 соответственно

конденсата

Объемно-весовые характеристики

Масса без упаковки

кг

Транспортировочная масса

кг

Размеры без упаковки (ШхВхГ)

мм

890x230x575

Размеры в упаковке (ШхВхГ)

мм

1077x642x299

Дополнительная информация

Модель панели

P2SMA

Размеры панели,(ШхВхГ) (без упаковки)

мм

1030х25х650

Без упаковки

кг

4,0

Масса панели

С упаковкой

кг

8,0

Дренажный насос

В комлпекте

Воздушный фильтр

В комлпекте

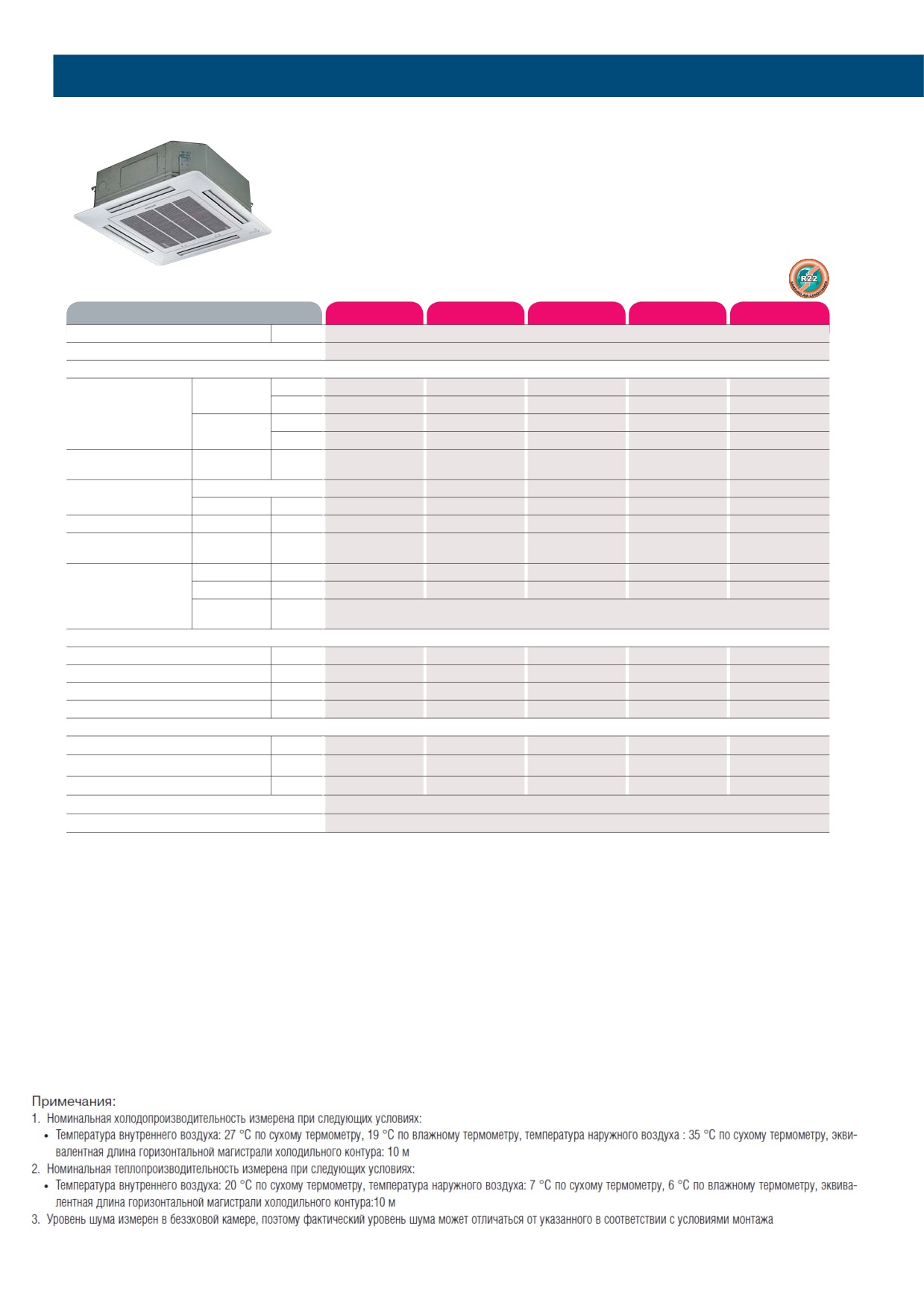

DVM (хладагент R22)- внутренние блоки

Эффективный и мощный

Кассетный

с четырехсторонней подачей воздуха

Модель

AVMC4H056EA

AVMC4H071EA

AVMC4H112EA

AVMC4H128EA

AVMC4H140EA

Электропитание

Фаз/В/Гц

1/ 220-240/ 50

Тип

Тепловой насос

Эксплуатационные характеристики

БТЕ/ч

19 100

24 200

38 000

44 000

48 000

Охлаждение¹

кВт

5,2

7,1

11,2

12,8

Производительность

БТЕ/ч

21 500

27 300

43 000

47 000

54 000

Нагрев²

кВт

5,6

7,6

11,4

13,8

Высокая/низ-

Уровень шума ³

ДБ

40/36

41/37

43/39

45/41

кая скорость

Тип

Радиальный

Вентилятор

Расход воздуха м³/мин

21,0

23,0

25,0

26,5

Потребляемый ток

Охл. / Обогрев

0,2

0,23

0,30

0,36

Потребляемая мощ-

Охл. / Обогрев

Вт

ность

Жидкость

мм

9,52

Газ

мм

15,88

19,05

Диаметр трубы

Отвод

мм

VP 25 ( Внутренний диаметр 25 мм, Наружный диаметр 32 мм)

конденсата

Объемно-весовые характеристики

Масса без упаковки

кг

Транспортировочная масса

кг

Размеры без упаковки (ШхВхГ)

мм

840x218x840

840x298x840

Размеры в упаковке (ШхВхГ)

мм

925x280x925

925x360x925

925x360x9253

Дополнительная информация

Модель панели

P4SMA

Размеры панели без упаковки (ШхВхГ)

кг

950x35x950

Масса панели без упаковки

кг

5,0

Дренажный насос

В комплекте

Воздушный фильтр

В комплекте

Средненапорный блок

Модель

AVMDUH112EA

AVMDUH128EA

AVMDUH140EA

Электропитание

Фаз/В/Гц

1, 220-240, 50

Тип

С тепловым насосом

Эксплуатационные характеристики

БТЕ/ч

38 200

43 600

47 700

Охлаждение¹

кВт

11,2

12,8

14,0

Производительность

БТЕ/ч

42 600

47,000

54 500

Нагрев²

кВт

12,5

13,8

16,0

Высокая/низ-

Уровень шума ³

ДБ

44/41

45/42

47/44

кая скорость

Тип

Радиальный

Расход воздуха м³/мин

Вентилятор

Статическое

Па

60/80/100

давление

Потребляемый ток

Охл./ Нагрев А

1,17

1,67

1,86

Потребляемая мощ-

Охл./ Нагрев

260

370

410

ность

Жидкость

мм

9,52

Газ

мм

19,05

Диаметр трубы

Отвод

мм

VP 25, наружный/внутренний диаметры 32/25 соответственно

конденсата

Объемно-весовые характеристики

Масса без упаковки

кг

Транспортировочная масса

кг

Размеры без упаковки (ШхВхГ)

мм

1150x320x480

1200x360x650

Размеры в упаковке (ШхВхГ)

мм

1390x420x584

1447x425x769

Дополнительная информация

Дренажный насос

опция

MDP-M075SGU1

MDP-M075SGU2

Низкопрофильный блок

AVMDSH

VMDSH

AVMDSH

Модель

022EA

028EA

036EA

056EA

071EA

112EA

128EA

140EA

Электропитание

Фаз/В/Гц

1/220~240/50

Тип

Тепловой насос

Эксплуатационные характеристики

кВт

2,2

2,8

3,6

5,6

7,1

11,2

12,8

14,0

Охлаждение

БТЕ/ч

7500

9500

12200

19100

24200

38200

43600

47700

Производительность

кВт

2,5

3,2

4,0

6,3

8,0

12,5

13,8

16,0

Обогрев

БТЕ/ч

8500

10900

13600

21400

27200

42600

47000

54500

Уровень шума (выс./низк.)

ДБ

31/26

32/27

34/29

38/33

39/36

40/36

41/38

Тип

Радиальный

Расход

м³/мин

8,0/9,0

9,0/10,0

10,0/12,0

15,5/18

16,5/20

29/34

31/36

33/38

воздуха

Вентилятор

Внешнее

мм.рт.

статическое

0/2/4

0/3/6

ст.

давление

Рабочий ток

0,40

0,60

1,00

1,20

Мощность

Вт

100

120

200

240

Жидкость мм

6,35

9,52

Трубопровод

Газ

мм

12,7

15,88

19,05

Дренаж

мм

VP:25 (наружный: 32 мм ,внутренний: 25 мм)

Объемно-весовые характеристики

Вес без упаковки

кг

Вес с упаковкой

кг

51,5

54,5

Размер без упаковки, (ШхВХГ)

мм

900x199x600

1100x199x600

1300x295x690

Размер в упаковке, (ШхВХГ)

мм

1133x333x722

1324x315x713

1600x444x831

Дополнительная информация

Дренажный насос

опция

MDP-E075SEE

MDP-E075SEE1

DVM (хладагент R22)- внутренние блоки

Стильный и универсальный

Напольно-потолочный блок

Модель

AVMTFH056EA

AVMTFH071EA

Электропитание , Фаз/В/Гц

1, 220-240, 50

Тип

С тепловым насосом

Эксплуатационные характеристики

БТЕ/ч

19 100

24 200

Охлаждение

кВт

5,6

7,1

Производительность

БТЕ/ч

21 500

27 300

Нагрев

кВт

6,3

8,0

Высокая/низ-

Уровень шума

дБ

40/34

43/38

кая скорость

Тип

Радиальный

Вентилятор

Расход воздуха м³/мин

14/14,5

18/18,5

Потребляемый ток

0,33

0,35

Потребляемая мощность

Вт

Жидкость

мм

9,52

Газ

мм

15,88

Диаметр трубы

Отвод

мм

VP 25, наружный/внутренний диаметры 32/25 соответственно

конденсата

Объемно-весовые характеристики

Масса без упаковки

кг

Транспортировочная масса

кг

Размеры без упаковки (ШхВхГ)

мм

1000x200x650

Размеры в упаковке (ШхВхГ)

мм

1074x294x726

Дополнительная информация

ТРВ

Внешний (MXD или MEV)

Простой и удобный

Classic (Настенный блок)

Модель

AVMWH020EA4

AVMWH026EA4

AVMWH035EA4

AVMWH052EA4

AVMWH070EA4

Электропитание

Фаз/В/Гц

1, 220-240, 50

Тип

С тепловым насосом

Эксплуатационные характеристики

БТЕ/ч

6800

8800

12900

17700

23800

Охлаждение

кВт

2,0

2,6

3,5

5,2

7,0

Производительность

БТЕ/ч

7500

9800

12900

19100

25900

Нагрев

кВт

2,2

2,9

3,8

5,6

7,6

Потребляемая мощность

Вт

Высокая/низк.

Уровень шума

дБ

29/28

34/30

38/35

43/39

46/43

скорость

Рабочий ток

0.22

0.23

0.30

0.35

Производительность

Охлаждение/

м³/мин

5,5/6,0

7,5/8,0

9,0/9,5

12,7/13,2

14,0/14,5

вентилятора

нагрев

Трубопровод

Жидкость

мм

6,35

9,52

хладагента

Газ

мм

12,7

15,88

Трубопровод отвода конденсата

мм

(внутренний диаметр)

Объемно-весовые характеристики

Без упаковки

мм

790x245x165

1080х275х204

Размеры (ШхВхГ)

В упаковке

мм

842х297х236

1151х352х277

Без упаковки

кг

7,7

13,0

Масса

В упаковке

кг

8,9

16,0

Дополнительная информация

ТРВ

Внешний (MXD или MEV)

DVM (хладагент R22) Принадлежности

Принадлежности

Наименование

Модель

Системные компоненты

Описание

MEV-14SA

2-4 кВт

Настенный блок

(серия AVMWH)

5,2 - 5,6 кВт

MEV-18SA

Потолочный блок

7,0 - 7,1 кВт

Электронный ТРВ на 1 блок

(серия AVMTFH)

MXD-14K118D

2-4 / 5,2-7,2 кВт

MXD-14K200D

2-4 / 2-4 кВт

MXD-14K218D

Настенный блок

2-4 / 2-4 / 5,2-7,2 кВт

(серия AVMWH)

MXD-14K300D

2-4 / 2-4 / 2-4 кВт

Потолочный блок

Электронный ТРВ

MXD-18K200D

(серия AVMTFH)

5,2-7,2 / 5,2-7,2 кВт

на 2 или 3

внутренних блока

MXD-18K214D

5,2-7,2 / 5,2-7,2 кВт

MXD-18K300D

5,2-7,2 / 5,2-7,2 / 5,2-7,2 кВт

MXJ-Y2209A

Общая производительность внутренних

(комплект)

Для всех ответвлений от

блоков < 16 кВт

магистрального

MXJ-Y3112A

16 кВт < Общая производительность вну-

трубопровода

(комплект)

тренних блоков < 35 кВт

(в комплекте

V-образный

MXJ-Y4122A

с термоизоляцией)

Общая производительность внутренних

разветвитель

(комплект)

блоков >35 кВт

MXJ-H3119B

Для всех ответвлений от

На 4 комнаты

магистрального

MXJ-H4119B

трубопровода

На 8 комнат

Коллектор

MDP-E075SEE

Серия AVMDSH 022...071

Высота отвода конденсата - 750 мм

MDP-E075SEE1

Серия AVMDSH 112...140

Высота отвода конденсата - 750 мм

MDP-M075SGU1

Серия AVMDUH 112

Высота отвода конденсата - 750 мм

MDP-M075SGU2

Серия AVMDUH 128, 140

Высота отвода конденсата - 750 мм

Насос отвода конденсата

P1SMA

Серия AVMKH

Панель лицевая

P2SMA

Серия AVMGH

Панель лицевая

P4SMA

Серия AVMC4H

Панель лицевая

Cистемы кондиционирования DVM. Каталог (2009 год) - часть 2
