ITE Оборудование для монтажа и обслуживания холодильной техники (RAC-VNR) - часть 5

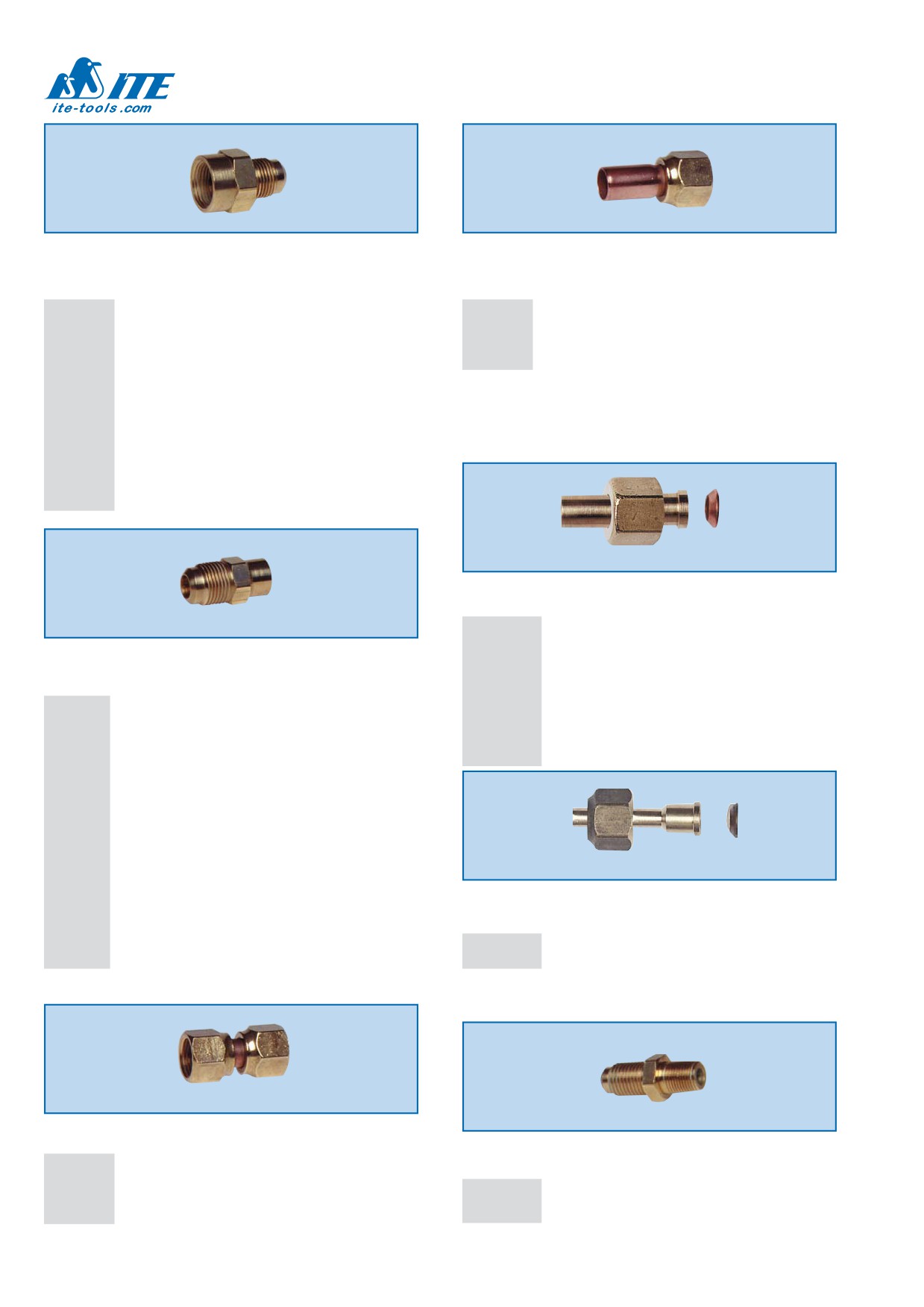

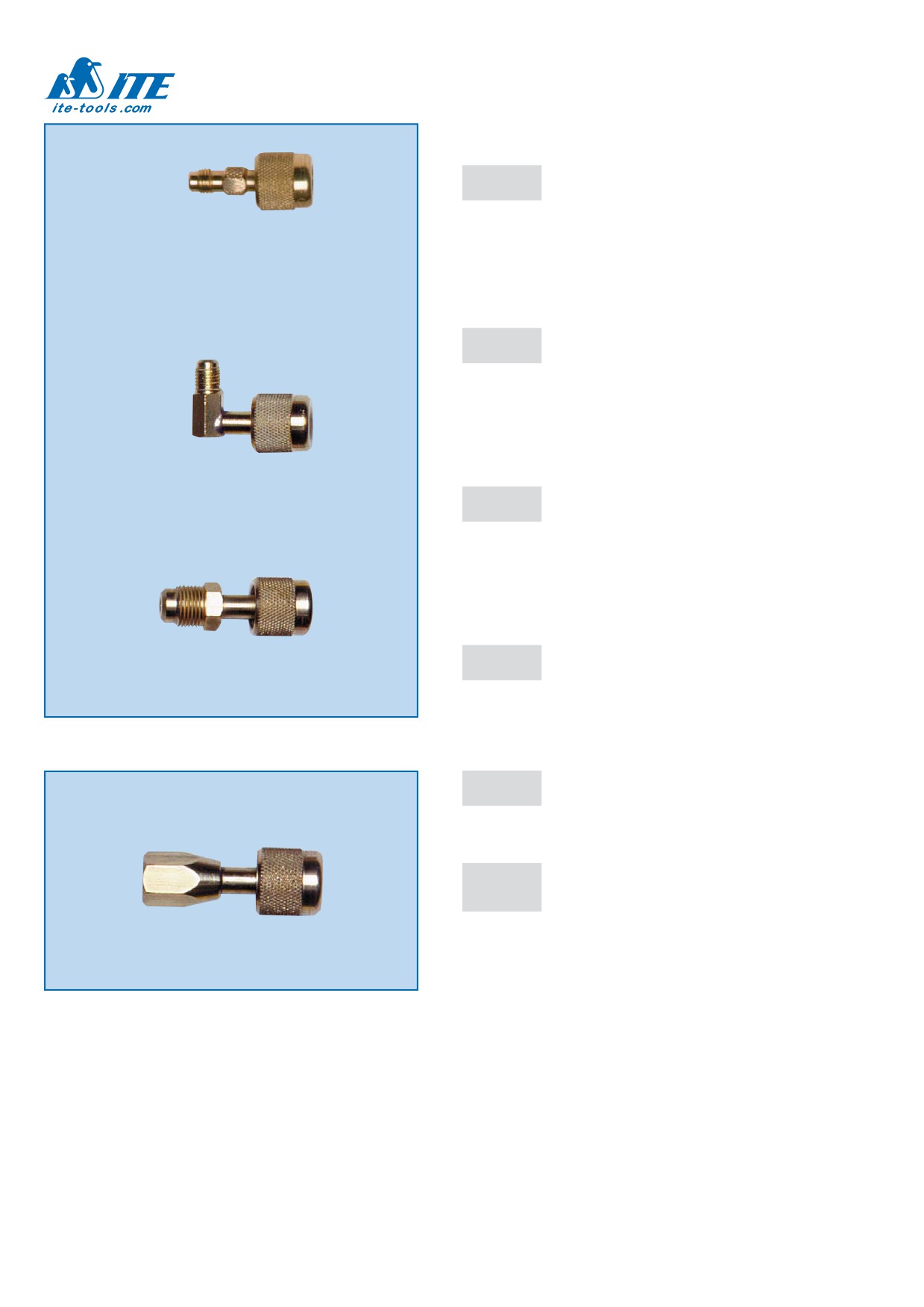

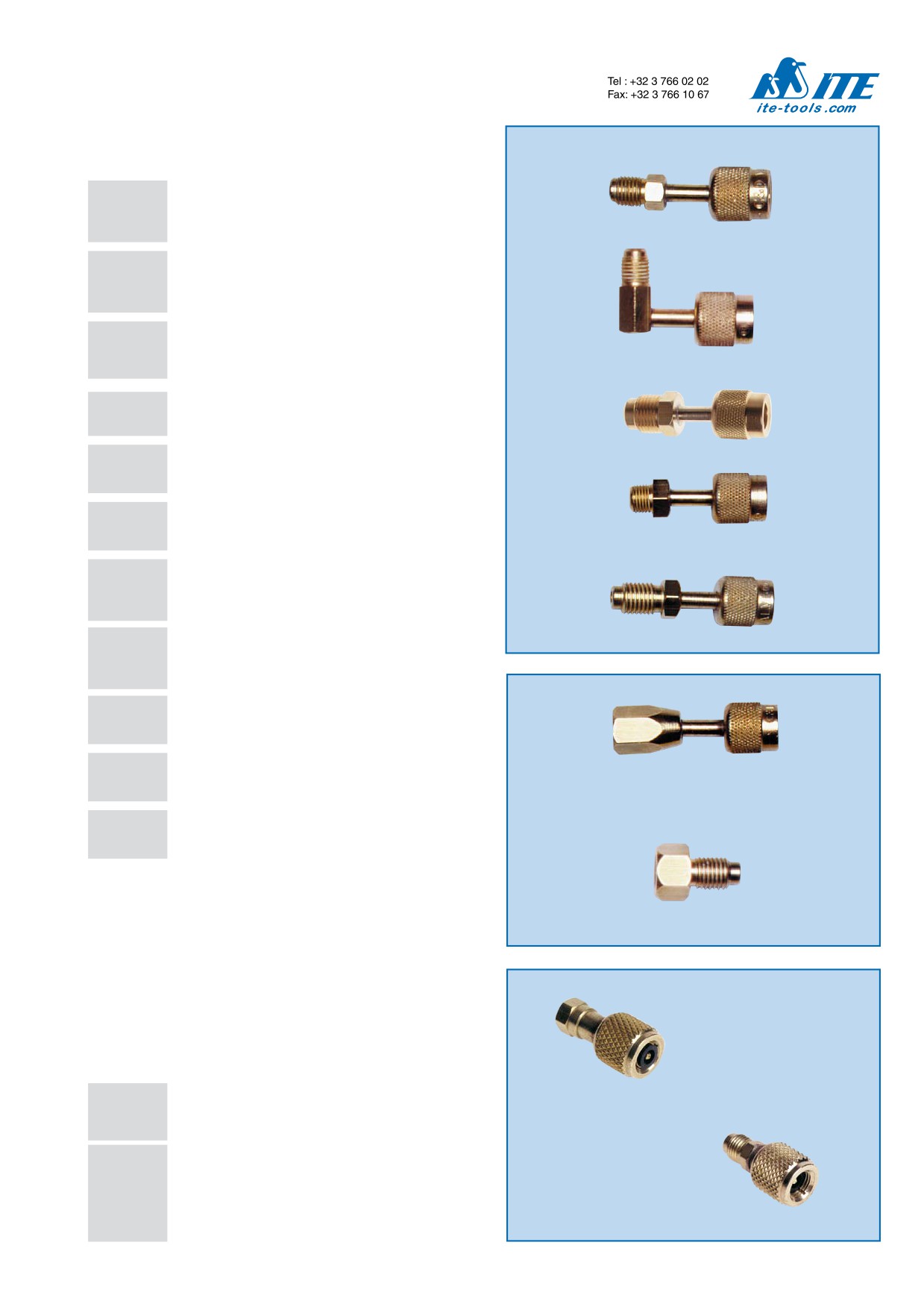

ВЕНТИЛИ ДОСТУПА С ГАЙКОЙ

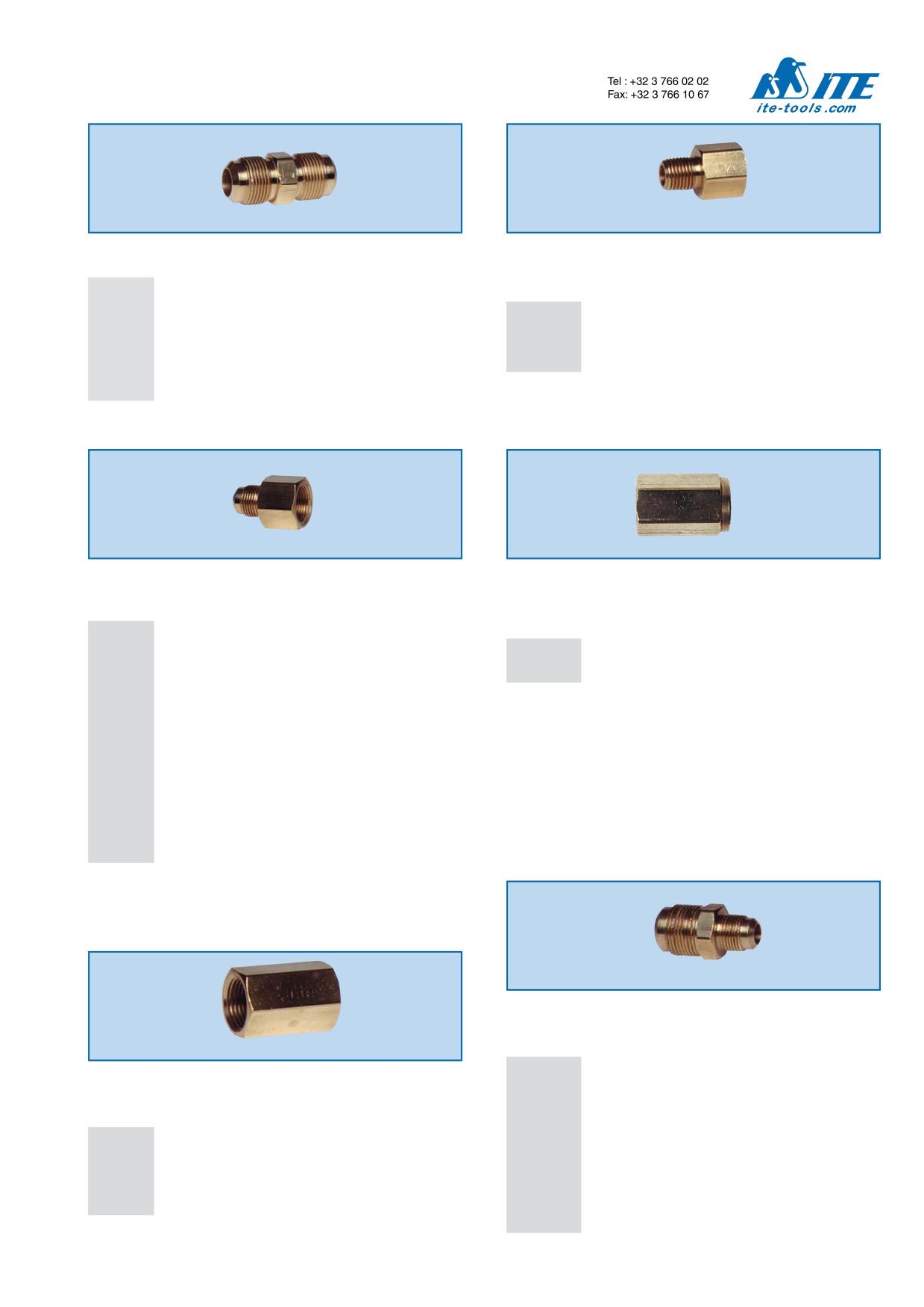

АДАПТЕРЫ - СОЕДИНИТЕЛИ
MV-2000
1/4” FFL гайка с депрессором и резиновой
прокладкой
x 1/4” MFL с шестигранной гайкой.
MV-2000
Прямой.
MV-2010
Угловой 90° адаптер:
1
/4” FFL гайка с депрессором и резиновой
прокладкой
x 1/4” MFL с шестигранной гайкой.
QC-E64
Угловой 90° адаптер:
1
/4” MFL x 3/8” FFL с гайкой с резиновой
MV-2010
прокладкой.
Внимание: Без депрессора
1
MV-2038
/4” FFL гайка с депрессором и резиновой
прокладкой
x 3/8” MFL с шестигранной гайкой.
MV-2038
1
MV-2018
/4” FFL гайка с депрессором и резиновой
прокладкой
x 1/8” MPT с шестигранной гайкой.
1
MV-2014
/4” FFL гайка с депрессором и резиновой
прокладкой
MV-2018
x 1/4” MPT с шестигранной гайкой.
1
MV-2012
/4” FFL гайка с депрессором и резиновой
прокладкой
x 1/2” АСМЕ с наружной резьбой
Для автомобильных кондиционеров
1
MV-2012
MV-2028
/4” MFL
x 1/2” АСМЕ гайка с внутренней резьбой с
депрессором и резиновой прокладкой
Для автомобильных кондиционеров
1
MV-2019
/4” FFL гайка с депрессором и резиновой
прокладкой
x 1/8” FPT (с шестигранной гайкой).
1
MV-2041
/4” FFL гайка с депрессором и резиновой
прокладкой
MV-2019
x 1/4” FPT (с шестигранной гайкой).
1
MV-2020
/4” FFL с шестигранной гайкой.
x 1/2” АСМЕ с наружной резьбой
Для автомобильных кондиционеров.
• Данные
детали служат в качестве соединения между
оборудованием с различной резьбой.
• Адаптеры-соединители имеют соединения от 1/4” FFL с
MV-2020
гайкой до соединений с различными размерами, резьбой и
АСМЕ резьбой.
АДАПТЕРЫ С ДЕПРЕССОРОМ
• Эти адаптеры используются для контроля давления в любом
месте холодильной системы или системы кондиционирования
воздуха, там, где есть стандартный порт доступа.
• Рифлёное окончание (90° или прямое) имеет депрессор
и резиновую прокладку чтобы подходить ко всем портам
доступа.
QC-S4A
QC-S4A
Прямой адаптер:
1
/8” FPT х 1/4” FFL накидная гайка.
QC-S4B
Прямой адаптер:
1
/4” FPT х 1/4” FFL накидная гайка.
QC-S4
Прямой адаптер:
1
/4” MFL х 1/4” FFL накидная гайка.
QC-S46
Прямой адаптер:
3
/8” MFL х 1/4” FFL накидная гайка.
QC-S64
Прямой адаптер:
1
QC-S4
/4” MFL х 3/8” FFL накидная гайка.
Внимание: Без депрессора
_
_
121
ШТУЦЕРА ЗАПОРНЫЕ СЕРИИ “SURE SEAL”
1
MV-2035
/4” FFL c прокладкой “SURE SEAL”
x 1/4” MFL Прямой.
MV-2035
1
MV-2090
/4” FFL c прокладкой “SURE SEAL”
x 1/4” MFL Угловый 90°.
MV-2090
1
MV-2037
/4” FFL c прокладкой “SURE SEAL”
x 3/8” MFL.
1
MV-2098
/4” FFL c прокладкой “SURE SEAL”
x 1/8” FPT.
MV-2037
1
MV-2094
/4” FFL c прокладкой “SURE SEAL”
x 1/4” FPT.
MV-5171
Комплект заменяемых частей для всех
перечисленных соединений. Содержит сальник,
депрессор, пружину.
Подсоединенный вентиль или фитинг
“SURE SEAL”
автоматически открывает депрессор вентиля в одном
MV-2098
действии. “SURE SEAL” контролирует обратный выход газа.
• Если неподсоединенный, он улавливает хладагент в шланге.
• Это может быть постоянно установлен в конце шланга.
Прокладки совместимые с CFC, HCFC, HFC и с их смазками.
• Если нужно заменить внутрение части, используйте
комплект частей MV-5171.
_
122 _

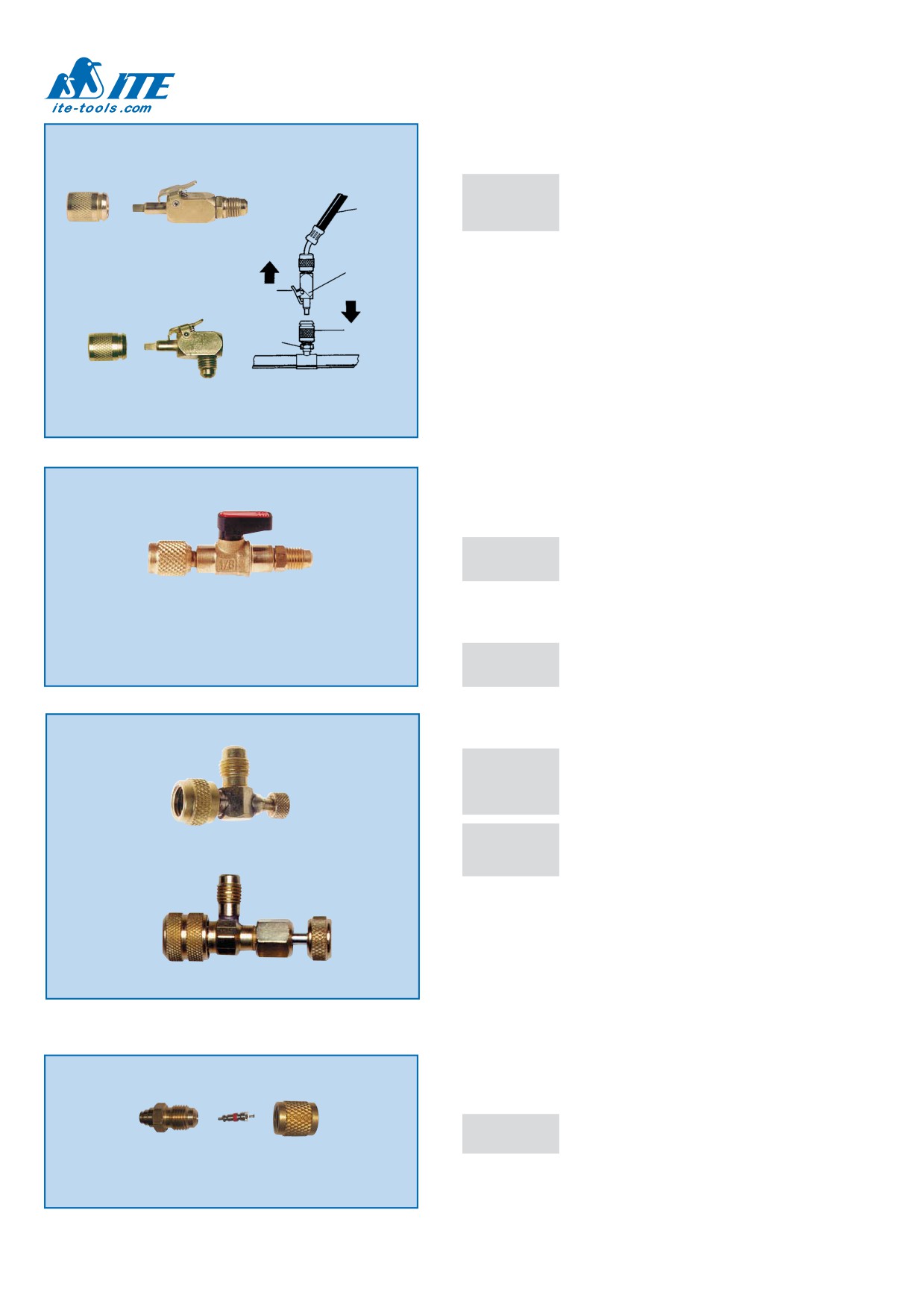

ВЕНТИЛИ ДОСТУПА С
ШЕСТИГРАННОЙ ГАЙКОЙ
ФИТИНГИ АДАПТЕРЫ И ДРУГИЕ СОЕДИНЕНИЯ

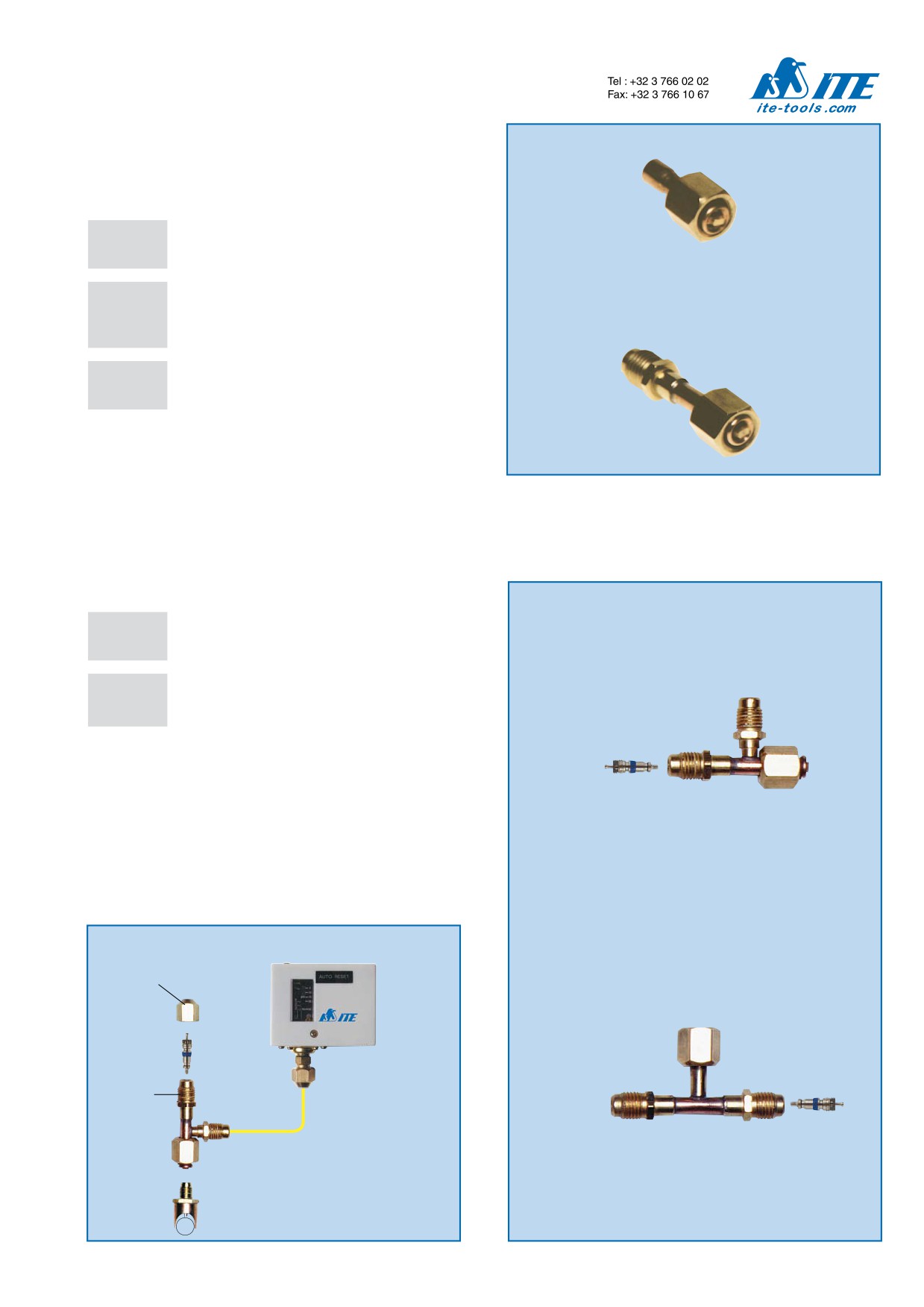

1
MV-2594
/4” FFL гайка (двойная развальцовка на конце,
MV-2595
с депрессором)
x 1/4” медная трубка длиной 31 мм
1
MV-2595
/4” FFL
(двойная развальцовка на конце, с
депрессором)
x 1/4” медная трубка длиной 31 мм для пайки
1
/4” OD.
1
MV-2597
/4” MFL (свободное, резьба для ниппеля)
x 1/4” FFL гайка с депрессором, медная трубка
длиной 31 мм.
MV-2597

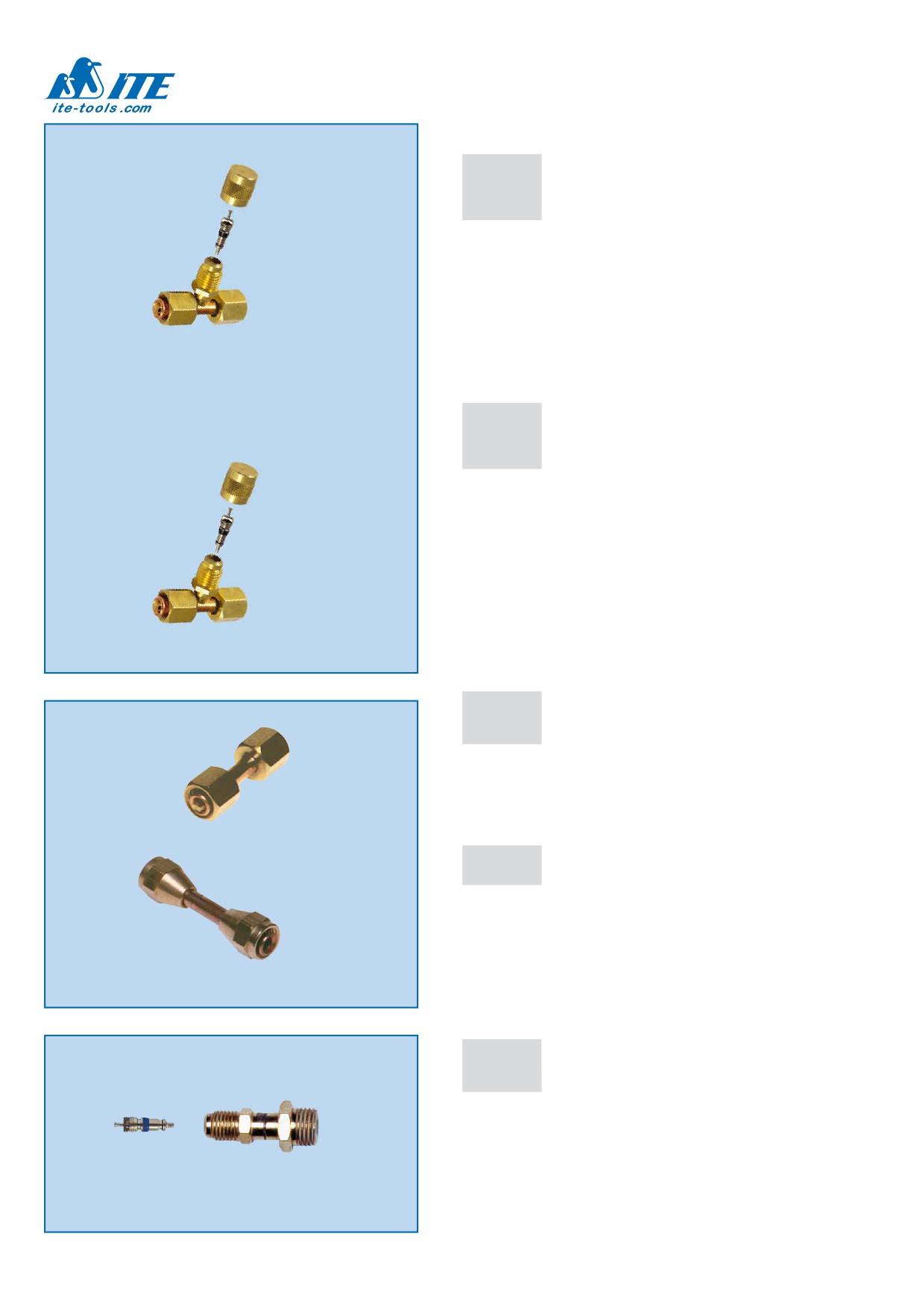

УНИВЕРСАЛЬНЫЕ ТРОЙНИКИ
MV-9601
1
/4” MFL с ниппелем (1)
x 1/4” FFL шестигранная гайка с депрессором (2)
x 1/4” MFL (свободное) (3)
MV-9602
1
/4” MFL (свободное) (1)
3
x 1/4” MFL с ниппелем (2)
x 1/4” FFL шестигранная гайка с депрессором (3)
• Тройники имеют депрессор, тефлоновый ниппель “Шредера” и
всегда два свободных 1/4” окончания.
1
2
• Ниппель может быть убран на всех окончаниях 1/4” MFL.
• Могут применяться для (они не имеют колпачков):
- всех соединений контроля
(температура, давление,
MV-9601
заправка т.д.)
- контроля давления масла в компрессоре.
- контроля точности манометров
(можно сравнить
показания манометра системы и вашего).
*Как использовать MV-9601 со штуцером серии-M (см. на стр. 112)
для установки реле давления в заправленной системе.
Колпачок штуцера “СЕРИИ-M”
3
Отбор давления
ниппелем
MV-9601
1
2
Штуцер-проколка
“СЕРИИ-M” на трубе
MV-9602
_ 123 _
ТРОЙНИКИ И ФИТИНГИ
3
MV-9610
1
/4” FFL (шестигранная гайка с депрессором) (1).
x 1/4” FFL (шестигранная гайка с неопреновом
уплотнительном кольцом) (2).
x 1/4” MFL (с ниппелем и колпачком) (3).
1
2
MV-9610
MV-9608
1
/4” FFL (шестигранная гайка с депрессором) (1).
x 1/8” FPT (шестигранная гайка, без депрессора)
3
(2).
x 1/4” MFL (с ниппелем и колпачком) (3).
2
1
MV-9608
MV-1440
1
/4” FFL двойная шестигранная гайка с
депрессором (1).
2
x 1/8” FPT (шестигранная гайка) (2).
1
MV-1440
MV-1446
1
/4” FFL (шестигранная гайка).
x 1/4” FFL (шестигранная гайка).
MV-1446
MV-1444
1
/4” MFL (с ниппелем).
x 1/4” MPT.
Две шестигранных гайки для монтажа.
MV-1444
_
124 _

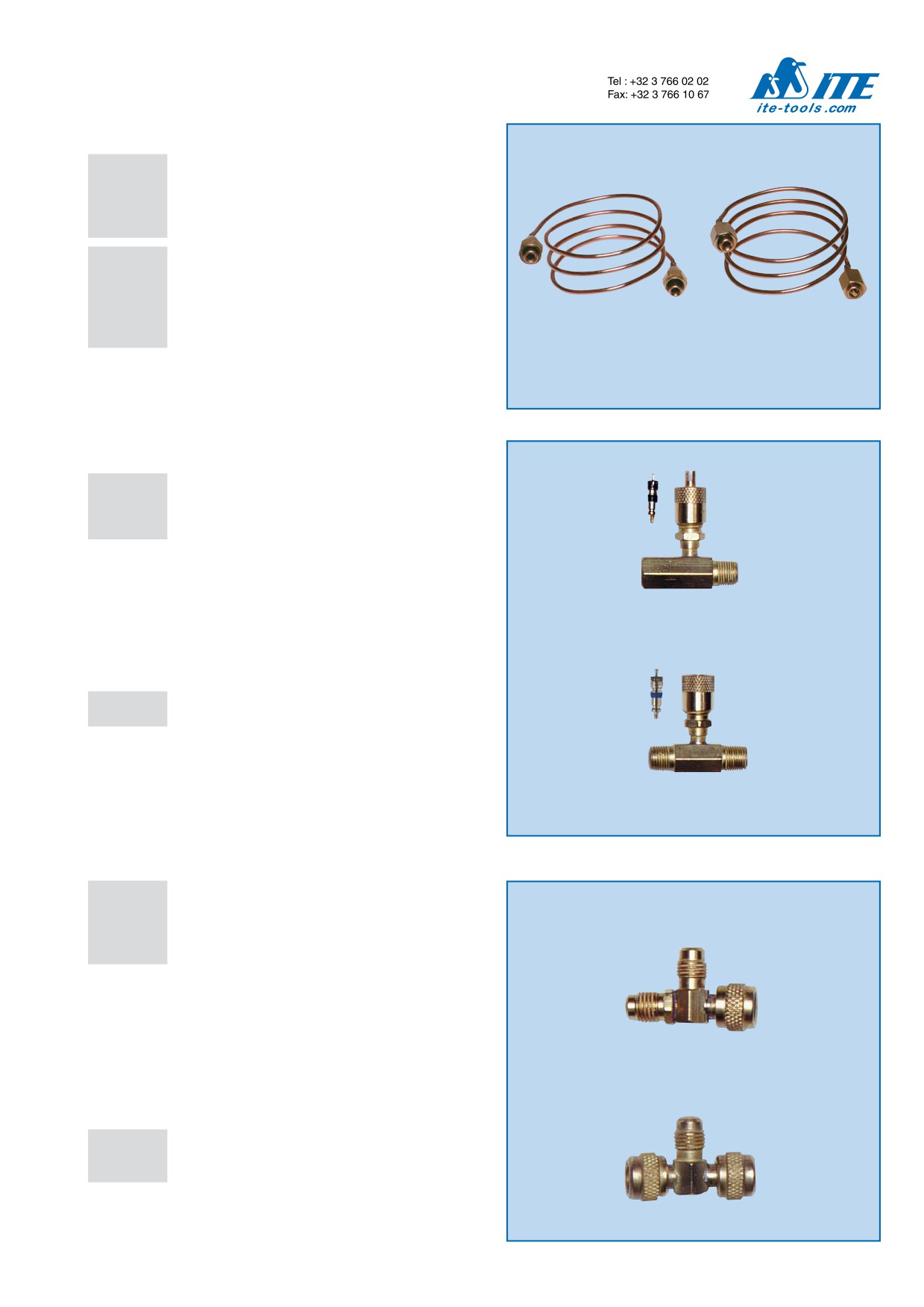

КАПИЛЛЯРНЫЕ ТРУБКИ С КОЛПАЧКАМИ
MV-2540
Два раза 1/4” FFL, шестигранная накидная гайка.
Двойная развальцовка на каждом конце, без
депрессора
Длина капиллярной трубки: 91см (36 дюймов).
Важно: Используйте ключ для гаек.
MV-2541
Два раза 1/4” FFL, шестигранная накидная гайка.
Двойная развальцовка на каждом конце, с
депрессором на одном конце.
MV-2542
Два раза 1/4” FFL, шестигранная накидная гайка.
Двойная развальцовка на каждом конце, с
депрессором на каждом конце.
MV-2540
MV-2541

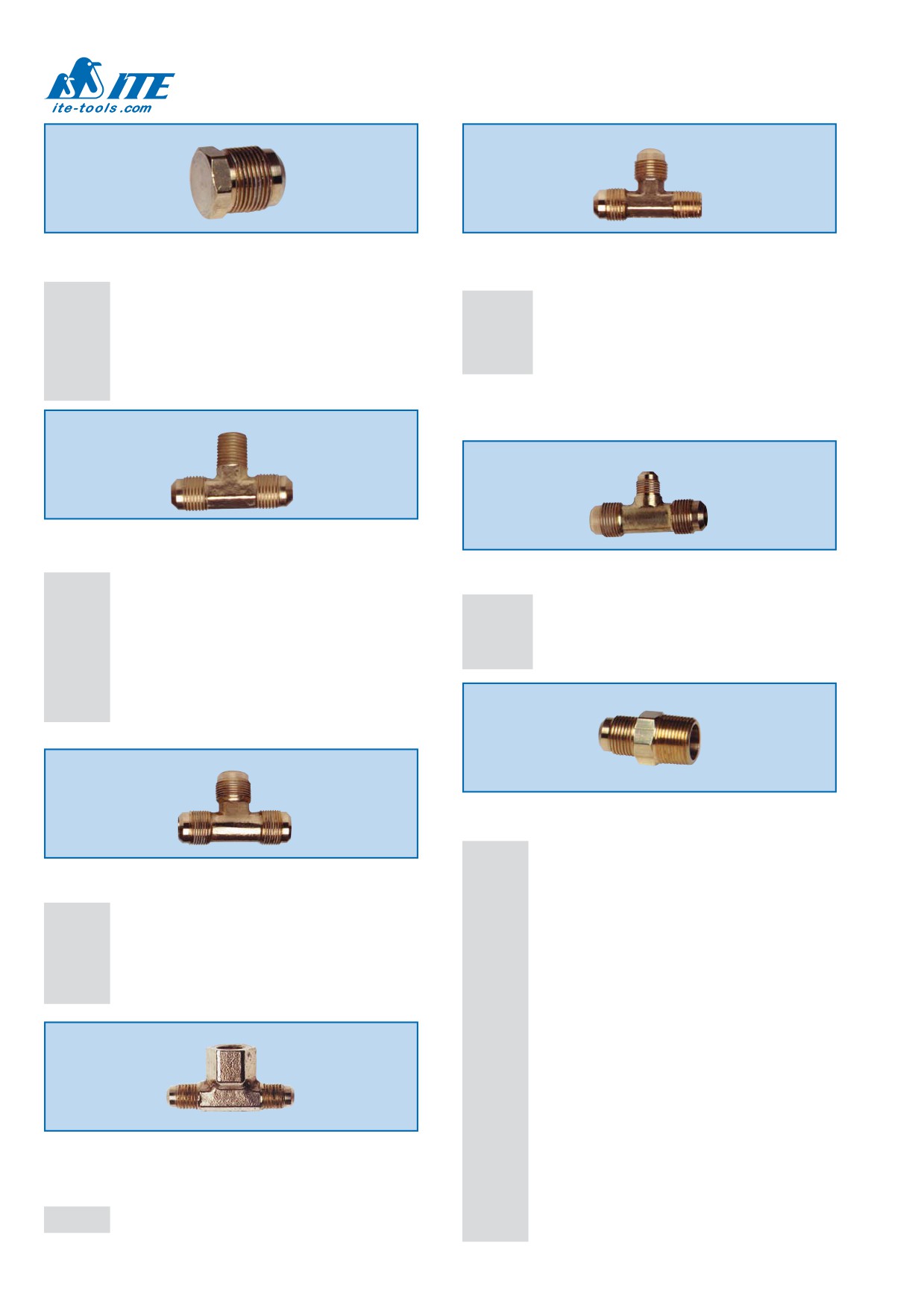

ЛАТУННЫЕ, КОВАНЫЕ ТРОЙНИКИ
MV-1428
1
/4” MFL с ниппелем и колпачком c ключом для
ниппелей.
x 1/8” MPT
x 1/8” FPT в литом шестигранном корпусе.
MV-1428
MV-1438
1
/4” MFL с тефлоновым ниппелем и колпачком,
но с двумя 1/8” MPT “в линию”.
MV-1438
MV-5044
1
/4” MFL (свободное, с резьбой для ниппеля) (1)
x
1/4” FFL
(винт с накатанной головкой с
прокладкой, без депрессора)
(свободный, с
3
резьбой для депрессора) (2)
x 1/4” MFL (3).
1
2
MV-5044
3
MV-2613
Два раза “в линию“ 1/4” FFL (1) (2) с двумя
гайками, с прокладкой и без депрессора.
x 1/4” MFL без вентиля и без ниппеля (3).
1
2
MV-2613
_ 125 _

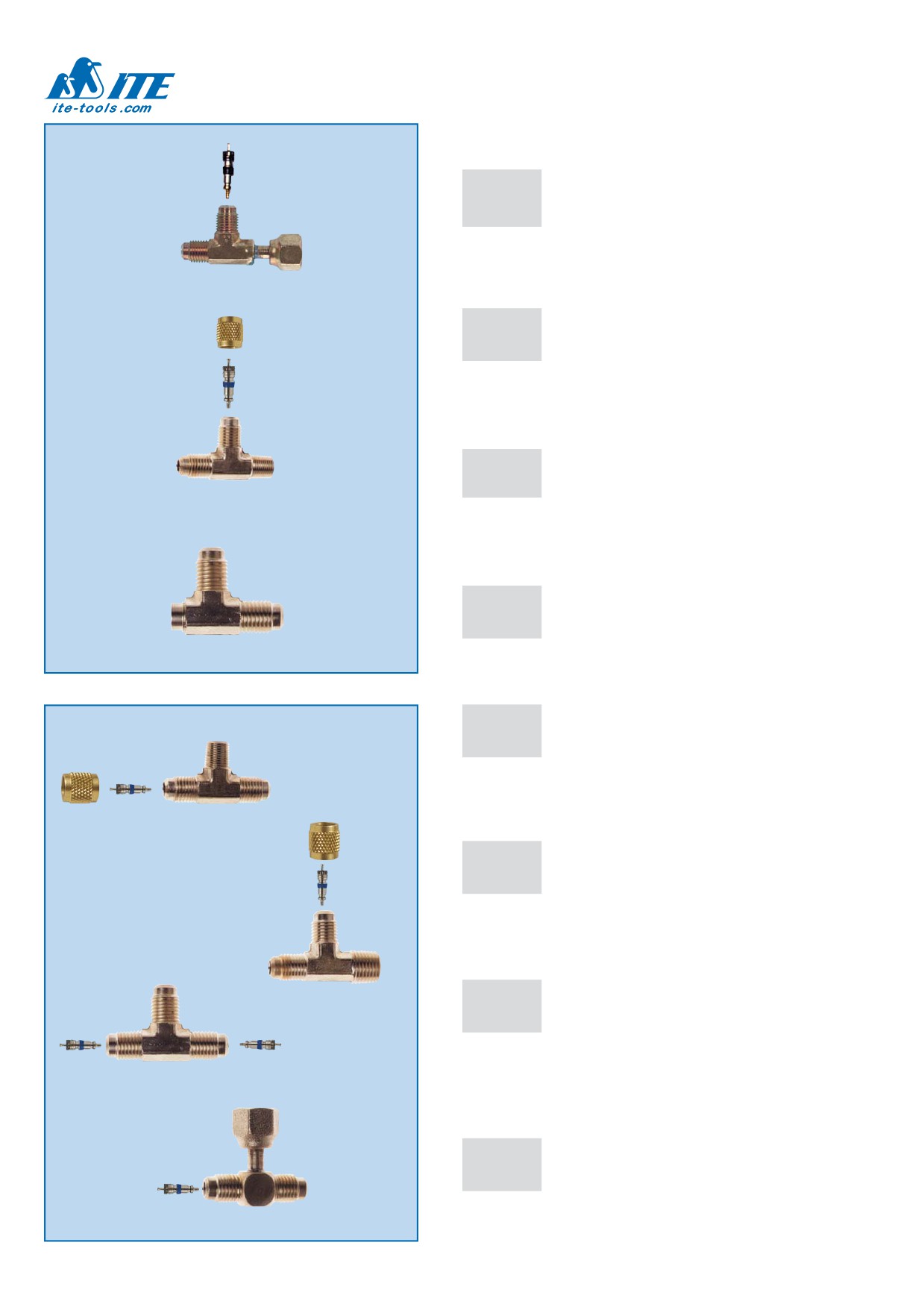

ЛАТУННЫЕ, КОВАНЫЕ ТРОЙНИКИ “ITE” ТЯЖЁЛОГО
3
РЕЖИМА
MV-9611
1: 1/4” MFL (свободное, с резьбой для ниппеля)
2: 1/4” FFL (гайка c депрессором)
3: 1/4” MFL (с ниппелем).
1
2
MV-9611
MV-9628
1: 1/4” MFL (свободное, с резьбой для ниппеля)
2: 1/4” FFL (гайка без депрессора)
3: 1/4” MFL (с ниппелем).
3
1
2
MV-9616
1: 1/4” MFL (свободное, с резьбой для ниппеля)
2: 1/8” MPT
3: 1/4” MFL (с ниппелем и колпачком).
MV-9616
3
MV-9612
1: 1/4” ODS
1
2: 1/4” MFL (свободное, с резьбой для ниппеля)
2
3: 1/4” MFL (свободное, с резьбой для ниппеля).
MV-9612
MV-9620
1: 1/4” MFL (с ниппелем и колпачком)
3
2: 1/4” MFL (свободное, с резьбой для ниппеля)
3: 1/8” MPT.
1
2
MV-9620
MV-9614
1: 1/4” MFL (свободное, с резьбой для ниппеля)
2: 1/4” MPT
3: 1/4” MFL (с ниппелем и колпачком) .
3
2
3
1
MV-9614
MV-9613
1: 1/4” MFL (с ниппелем)
2: 1/4” MFL (с ниппелем)
3: 1/4” MFL (свободное, с резьбой для ниппеля).
1
2
MV-9613
3
MV-9603
1: 1/4” MFL (с ниппелем)
1
2: 1/4” MFL (свободное, с резьбой для ниппеля)
3: 1/4” FFL (гайка c депрессором).
2
MV-9603
_
126 _

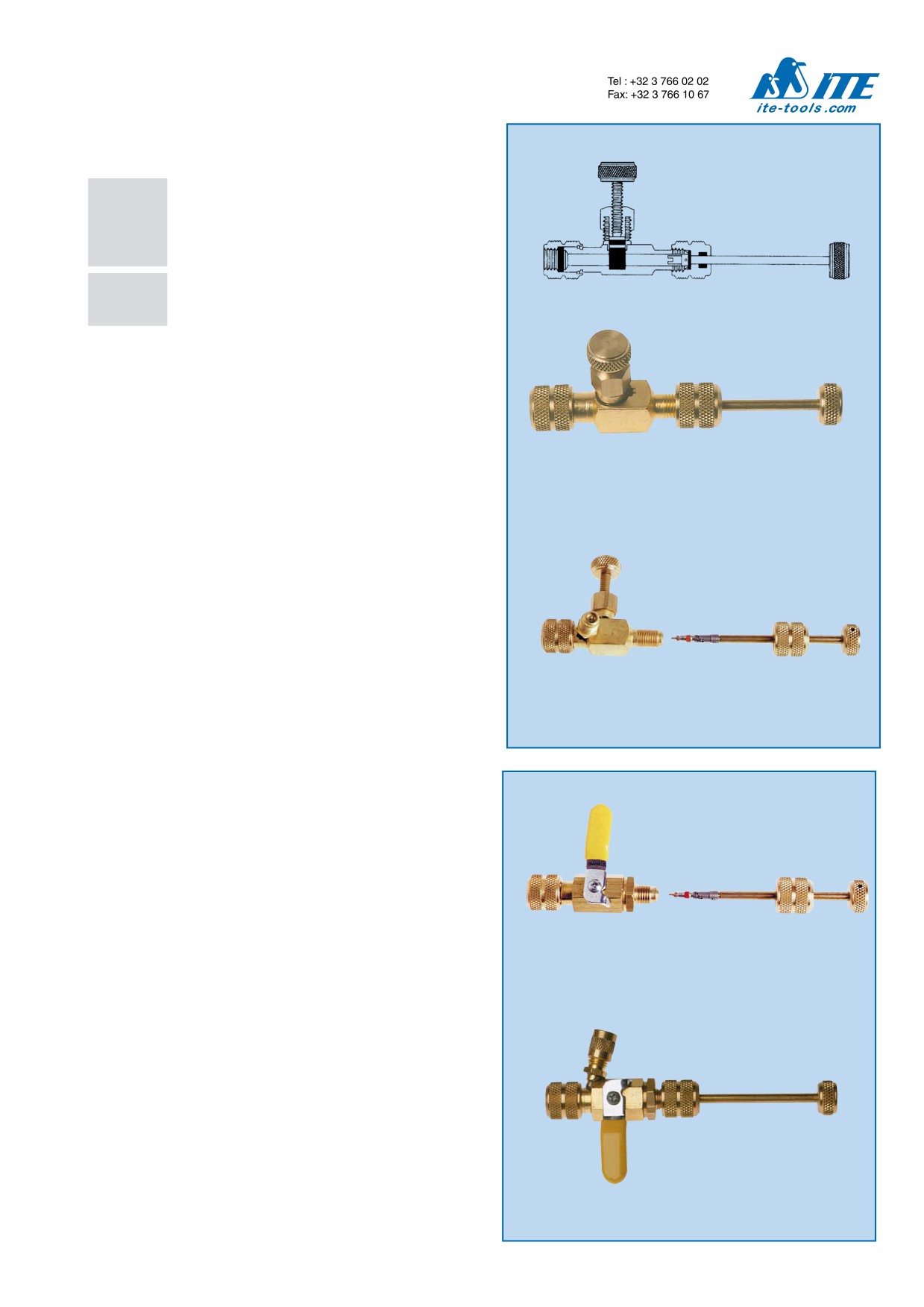

КЛЮЧИ ДЛЯ ИЗВЛЕЧЕНИЯ
НИППЕЛЕЙ
MV-3900
1
/4” FFL x 1/4” MFL задний с запорным вентилем
MV-3910
1
/4” FFL x 1/4” MFL задний с запорным вентилем
и 1/4” MFL боковое отверстие (с ниппелем)
MV-3936
3
/16” FFL x 3/16” MFL задний с запорным
вентилем (автомобильный)
MV-3920
1
/4” FFL x 1/4” MFL задний с шаровым вентилем
MV-3930
1
/4” FFL x 1/4” MFL задний с шаровым вентилем
и 1/4” MFL боковое отверстие (с ниппелем)
Спецификации
•
Эти ключи используются чтобы удалить ниппель из штуцера
с наружной резьбой без потери хладагента.
•
Это позволяет совершать различные работы:
Заменять ниппель
Добавлять или удалять хладагент более эффективно
Измерять давление при подсоединении манометра
•
Конструкция MV-3920 и MV-3930 улучшена шаровым
вентилем с поворотом на четверть
MV-3900
•
Данные запатентованные инструменты сконструированы
строго в соответсвии с нормами ARI и стандартом U.S.
•
Инструкция по использованию
1- Присоедините ключ к любому штуцеру или фитингу
1
/4” MFL.
2- С полностью открытым запорным (или шаровым)
вентилем протолкните стержень и захватите головку
ниппеля.
3- Чтобы выкрутить ниппель, поворачивайте ручку стержня
против часовой стрелки.
4- Потяните стержень назад настолько, насколько это
возможно, чтобы полностью закрыть запорный (или
шаровый) вентиль
5- Полностью закройте по часовой стрелке запорный (или
шаровый) вентиль
MV-3910
6- Извлеките стержень и ниппель, чтобы система была
открыта через стандартный задний фитинг 1/4” MFL (или
через боковое отверстие).
7- Для замены старого ниппеля на новый, необходимо
прикрепить его к извлекающему стержнюи вставить
обратно в ключ.
8- Далее снова полностью откройте запорный
(или
шаровый) вентиль против часовой стрелки.
9- Протолкните извлекающий стержень и вкрутите по
часовой стрелке новый ниппель в штуцер.
Внимание: если не используется боковое отверстие, всегда
убедитесь, что колпачок установлен.
MV-3920
MV-3930
_
127 _

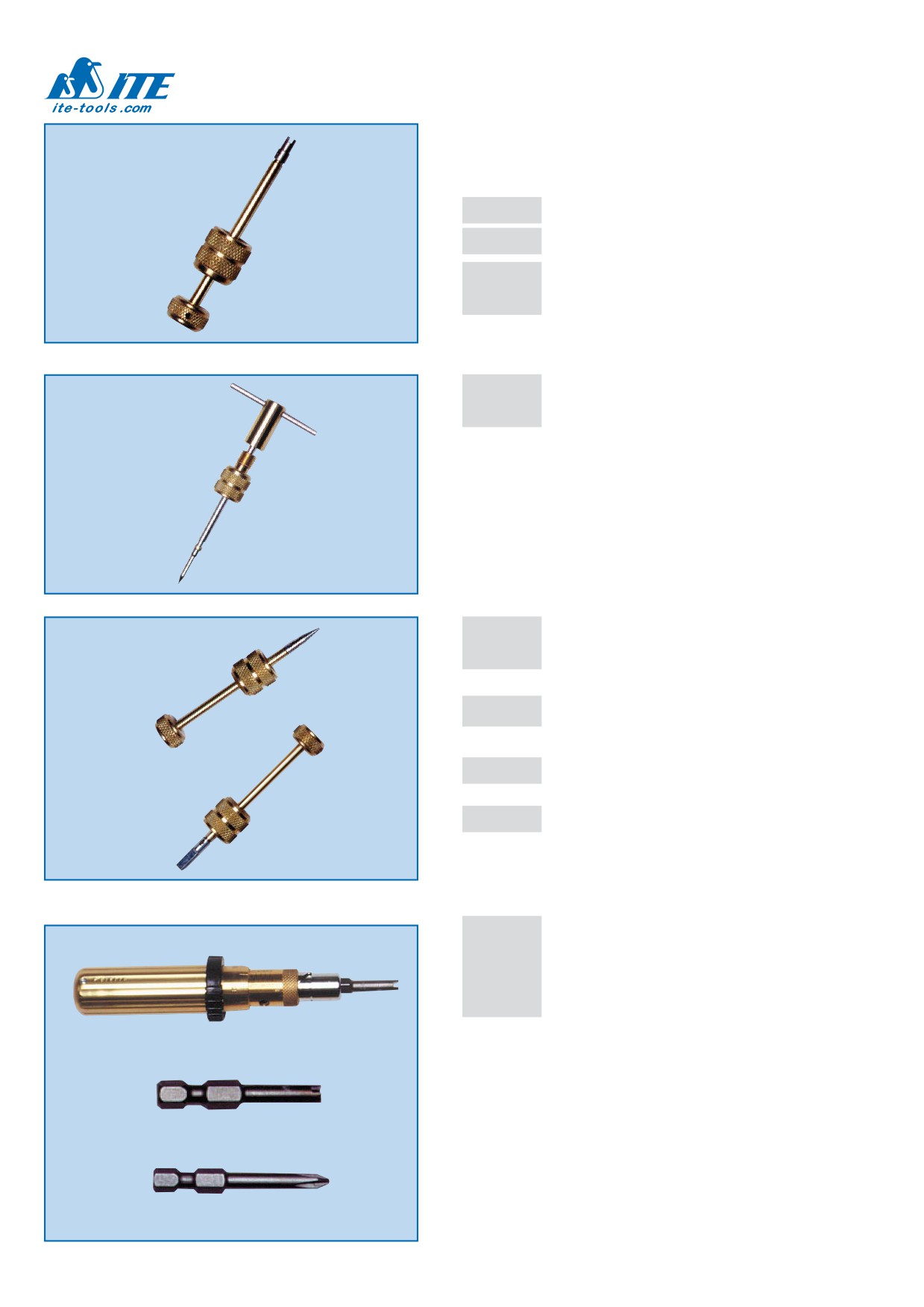

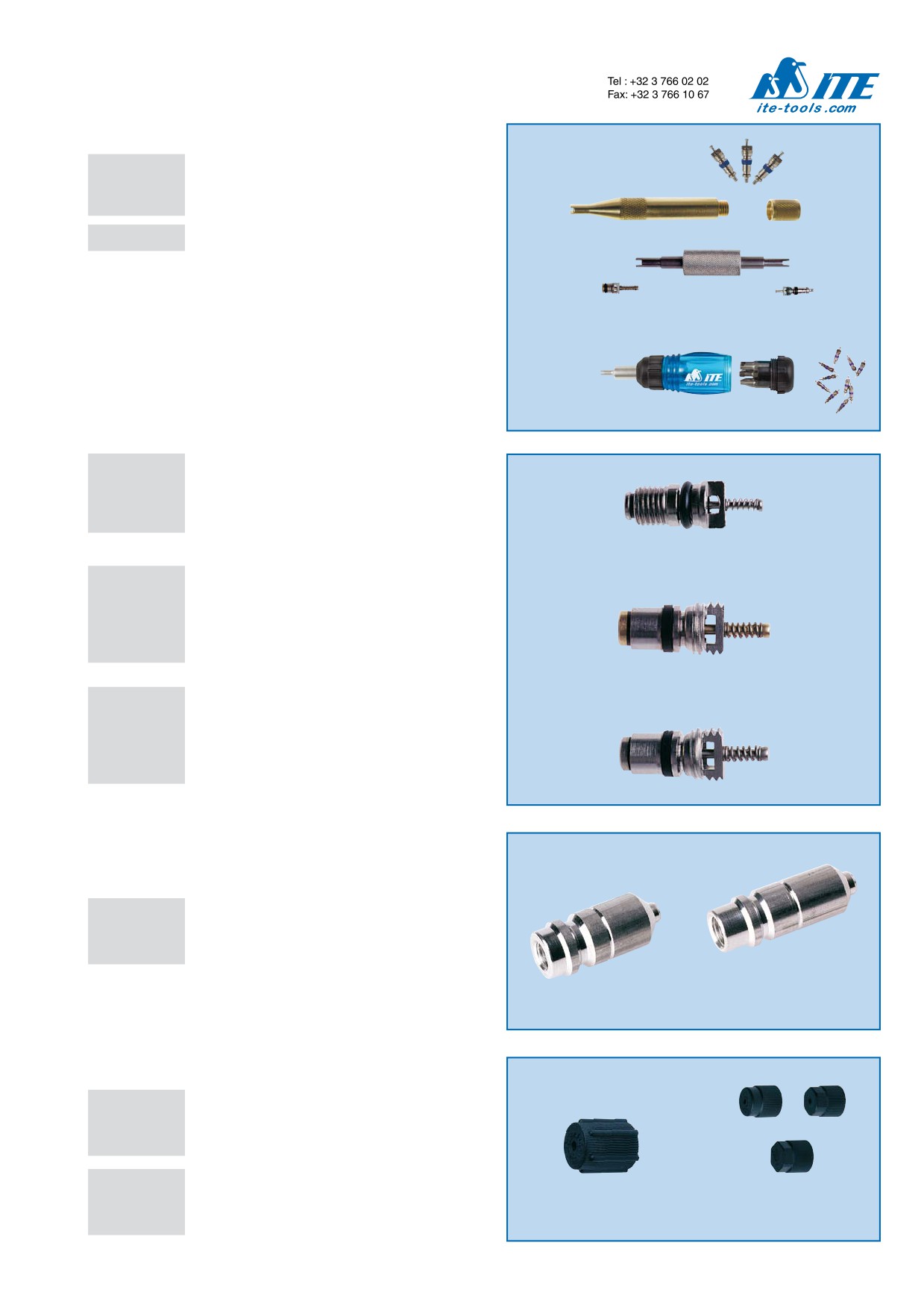

ИНСТРУМЕНТЫ ДЛЯ ИСПОЛЬЗОВАНИЯ С КЛЮЧАМИ
ДЛЯ ИЗВЛЕЧЕНИЯ НИППЕЛЕЙ
• Смотрите MV-39** на стр. 127.

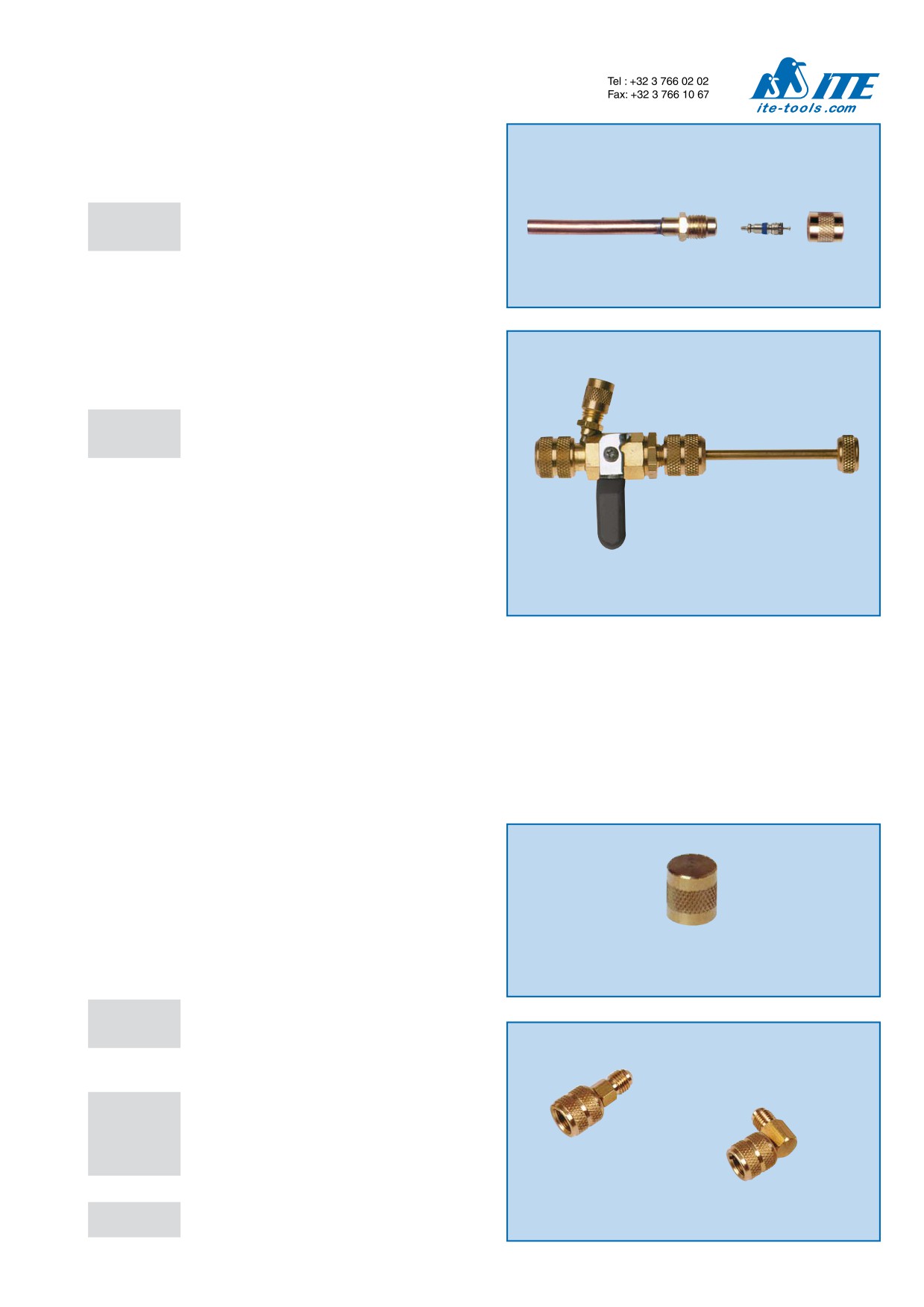

MV-5555
Набор прокладок для MV-3900 и MV-3910.
MV-5560
Набор боковых вентилей для MV-3900 и MV-3910.
MV-5577
Набор для извлечения ниппелей для MV-3900
и MV-3910.
Удаляет ниппель без потери хладагента.
MV-5577
MV-3090
Пробойник отверстий в медных трубах через
штуцера V-серии для установки ниппеля без
потери хладагента (Смотрите на стр. 111).
MV-3090
MV-3915
Приспособление для извлечения повреждённого
ниппеля из гнезда без потери хладагента.
Имеет левостороннюю резьбу.
MV-3916
Резьбовая гребёнка для очистки и выравнивания
внутренней резьбы штуцера.
MV-3915
MV-3917
Набор запасных частей, содержащий MV-3915
и MV-3916.
“0” RING
Уплотнительные кольца см. на странице 132.
MV-3916
ОТВЁРТКИ ДЛЯ ИЗВЛЕЧЕНИЯ НИППЕЛЕЙ ШРЕДЕРА
И ДРУГИХ ПРИМЕНЕНИЙ
MV-3820
Отвёртка с ограничением по крутящему моменту
MV-3825 в комплекте, MV-3827 нет
MV-3825
Вставка (бита) для использования с ниппелями
”Шредера”.
MV-3827
Вставка (бита) для использования с головкой
винта “PHILLIPS”.
• Применяется для вкручивания ниппелей “Шредера”.
MV-3820
• Рекомендуемое вращаемое усилие: 0,0173 м.кг до 0,035 м.кг
(11/2” дюйм-фунт до 3” дюйм-фунт).
• Важно: Перетягивание при вкручивании ниппеля может
привести к его поломке и потере хладагента.
• Стопорное кольцо предотвращает случайное изменение
параметров крутящего момента.
MV-3825
• Отвёртка регулируется в пределах от 0,012 м.кг до 0,070 м.кг
(1” дюйм/фунт до 6” дюйм/фунт).
• Точность: ± 3%.
• Перед работой: Поверните чёрное кольцо, чтобы
разблокировать внутренний механизм. Установите
желаемый крутящий момент. Верните чёрное кольцо в
закрытую позицию.
MV-3827
_
_ 128

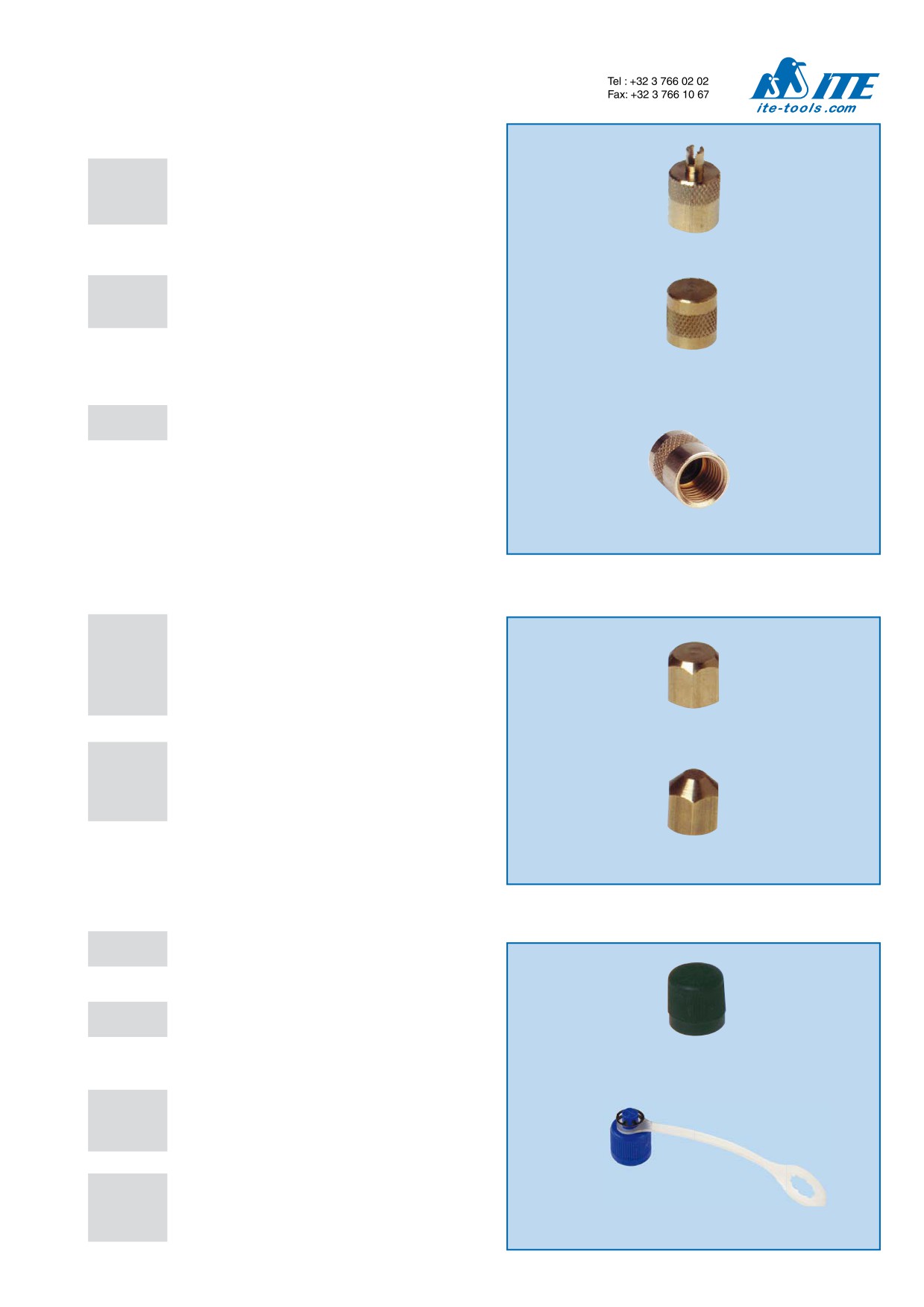

КОЛПАЧКИ
1
MV-2250
/4” SAE круглый, латунный “Универсальный
колпачок”, выдерживающий большие нагрузки,
с ключом для ниппелей с верху и с неопреновым
уплотнением.
MV-2250
1
MV-2245
/4” SAE круглый, латунный
“Стандартный
колпачок”, выдерживающий большие нагрузки,
с неопреновым уплотнением.
MV-2245
MV-2219
Аналогичен MV-2245, но для всех 1/2” ACME А/С
автомобильных фитингов.
MV-2219
1
MV-2235
/4” SAE шестиугольный, латунный
“Экономичный колпачок”, выдерживающий
большие нагрузки. Для употребления с двойным
неопреновым уплотнением (включенным) или
с металлическим уплотнением например B2-04
(невключенным).
MV-2235
1
MV-2225
/4” SAE шестиугольный, латунный
“Лёгкий
колпачок”, выдерживающий большие нагрузки.
Для использования со штуцерами серии “МV-55..”.
или с металлическим уплотнением например
B2-04 (невключенным).
MV-2225
1
MV-2210
/4” SAE нейлоновый, чёрный колпачок с
уплотнительным кольцом из неопрена.
MV-2220
Аналогичен MV-2210, но для 1/2” ACME.
Для автомобильных фитингов.
MV-2210
1
MV-2215
/4” SAE нейлоновый, синий колпачок
с дополнительным полиэтиленовым
удерживающим зажимом на верху колпачка.
С уплотнительным кольцом из неопрена.
3
MV-2216
/8” SAE нейлоновый, синий колпачок
с дополнительным полиэтиленовым
удерживающим зажимом на верху колпачка.
С уплотнительным кольцом из неопрена.
MV-2215
_ 129 _
БЫСТРОСЪЁМНЫЕ ВЕНТИЛИ R410A
Сервисные быстросъёмные вентили
26-С
Прямой вентиль:
Заправочный
резьба, 5/16” MFL х 5/16” FFL.
шланг
27-С
Угловой 90° вентиль:
резьба, 5/16” MFL х 5/16” FFL.
Преимущества:
26-C
(5/16” x 5/16” - R410A)
• Автоматическое нажатие, независимо от позиции ниппеля.
Окончание
вентиля “папа”
Одна часть вентиля присоедигяется к шлангу, а другая к
штуцеру порта доступа системы. При присоединении вентиля
Разъединить
Соединить
к порту система открывается и наоборот при разъединении
закрывается.
• Автоматическое закрытие вентиля на окончании
Окончание
Порт доступа
вентиля “мама”
заправочного шланга предупреждает попадание хладагента
системы
и масла в атмосферу. При разъединении в шланге останется
незначительное избыточное давление.
• Депрессор в окончании шланга не обязателен.
27-C
(5/16” x 5/16” - R410A)
ВЕНТИЛИ ДЛЯ ШЛАНГОВ R410A
ПРЯМЫЕ ШАРОВЫЕ ВЕНТИЛИ
• Вентили с цветовой индикацией.
• Очистительные канавки в окончаниях.
5
1
BVS-05-04B
/16” FFL гайка
x
/4” MFL, синий
BVS-05-04R
5
/16” FFL гайка
x
1
/4” MFL, красный
5
1
BVS-05-04Y
/16” FFL гайка
x
/4” MFL, жёлтый
1
/4” SAE x
ШАРОВЫЕ ВЕНТИЛИ УГЛОВЫЕ 90°
1
/4”
SAE, гайка
• Вентили с цветовой индикацией.
• Очистительные канавки в окончаниях.
BVA-05-04B
5
/16” FFL гайка
x
1
/4” MFL, синий
5
1
BVA-05-04R
BVA-05-04R
/16” FFL гайка
x
/4” MFL, красный
BVA-05-04Y
5
/16” FFL гайка
x
1
/4” MFL, жёлтый
ШТУЦЕРА ДЛЯ ШЛАНГОВ СО СТАНДАРТНЫМ
ДЕПРЕССОРОМ
MV-5060
1
/4” MFL (для шланга)
х 5/16” FFL гайка для штуцеров/фитингов
Компактная модель. (Смотрите прокладки
на стр. 132).
MV-2080
1
/4” MFL (для шланга)
MV-5060
/16” FFL гайка для штуцеров/фитингов.
х 5
Профессиональная модель.
• Данные штуцера используются на концах заправочных шлангов.
• После подсоединения к порту доступа системы депрессор,
надавливая на ниппель, открывает линию. Имеется
возможность контролировать поток газа. Ниппель может
быть изолирован перед разъединением, во избежание
попадания газа в атмосферу или на руки.
MV-2080
• Уплотнения каждой части совместимы как с обычными так
и с новыми хладагентами.
ВЕНТИЛИ ДОСТУПА R410A
СЕРВИСНЫЙ ШТУЦЕР ПОД ПАЙКУ
MV-8500
5/16” MFL (с ниппелем и колпачком) x 6 мм, 8 мм
и 10 мм ODS.
MV-8500
_
130 _
ВЕНТИЛИ ДОСТУПА R410A С
ПОМОЩЬЮ ВИНТОВ
ШТУЦЕРА С РАЗЛИЧНОЙ ДЛИНОЙ ТРУБКИ
5
MV-8505-050
/16” MFL (с ниппелем и колпачком)
x 6 мм ODS под пайку
Совместим с R410A (длина: 50 мм).
• Инструкция по установке:
1- Удалите колпачок и ниппель.
MV-8505-050
2- Вставте трубку или корпус штуцера в линию
соответствующего диаметра или отверстие и припаяйте.
3- Вставте ниппель, закрутите, эвакуируйте/заправте
систему. Закрутите колпачок.
КЛЮЧИ ДЛЯ ИЗВЛЕЧЕНИЯ
НИППЕЛЕЙ R410A
5
MV-3956
/16” FFL x 5/16” MFL задний с шаровым
вентилем и 1/4” MFL боковое отверстие (с
ниппелем)
Спецификации
• Эти ключи используются чтобы удалить ниппель из штуцера
с наружной резьбой без потери хладагента.
• Это позволяет совершать различные работы:
Заменять ниппель
Добавлять или удалять хладагент более эффективно
Измерять давление при подсоединении манометра
• Конструкция MV-3956 улучшена шаровым клапаном с
поворотом на четверть
MV-3956
• Данные запатентованные инструменты сконструированы
строго в соответсвии с нормами ARI и стандартом U.S.
• Инструкция по использованию
1- Присоедините ключ к любому штуцеру или фитингу
5
/16” MFL.
2- С полностью открытым запорным (или шаровым)
вентилем протолкните стержень и захватите головку
ниппеля.
3- Чтобы выкрутить ниппель, поворачивайте ручку стержня
против часовой стрелки.
4- Потяните стержень назад настолько, насколько это
возможно, чтобы полностью закрыть запорный
(или
шаровый) вентиль
5- Полностью закройте по часовой стрелке запорный (или
шаровый) вентиль
6- Извлеките стержень и ниппель, чтобы система была
открыта через стандартный задний фитинг 1/4” MFL (или
через боковое отверстие).
7- Для замены старого ниппеля на новый, необходимо
прикрепить его к извлекающему стержнюи вставить
обратно в ключ.
8- Далее снова полностью откройте запорный
(или
шаровый) вентиль против часовой стрелки.
9- Протолкните извлекающий стержень и вкрутите по
часовой стрелке новый ниппель в штуцер.
Внимание: если не используется боковое отверстие, всегда
убедитесь, что колпачок установлен.
КОЛПАЧОК R410A
MV-4910
MV-4910
5
/16” SAE круглый, латунный колпачок,
выдерживающий большие нагрузки, с
неопреновым уплотнением.
БЫСТРОСЪЁМНЫЕ ВЕНТИЛИ R410A
QCS-5/16x1/4 Прямой адаптер для R410A
5
/16” FFL накидная гайка с депрессором х 1/4”
MFL
QCA-5/16x1/4 Угловой 90° адаптер для R-410A
5
/16” FFL накидная гайка с депрессором х 1/4”
QCS-
5
/16x
1
/4
MFL
Запасные части
5
1
QCA-
/16x
/4
MV-85/G
Запасная прокладка 5/16” для серии MV-85..
MV-5164
Запасная прокладка 5/16” для MV-5060
_
_ 131

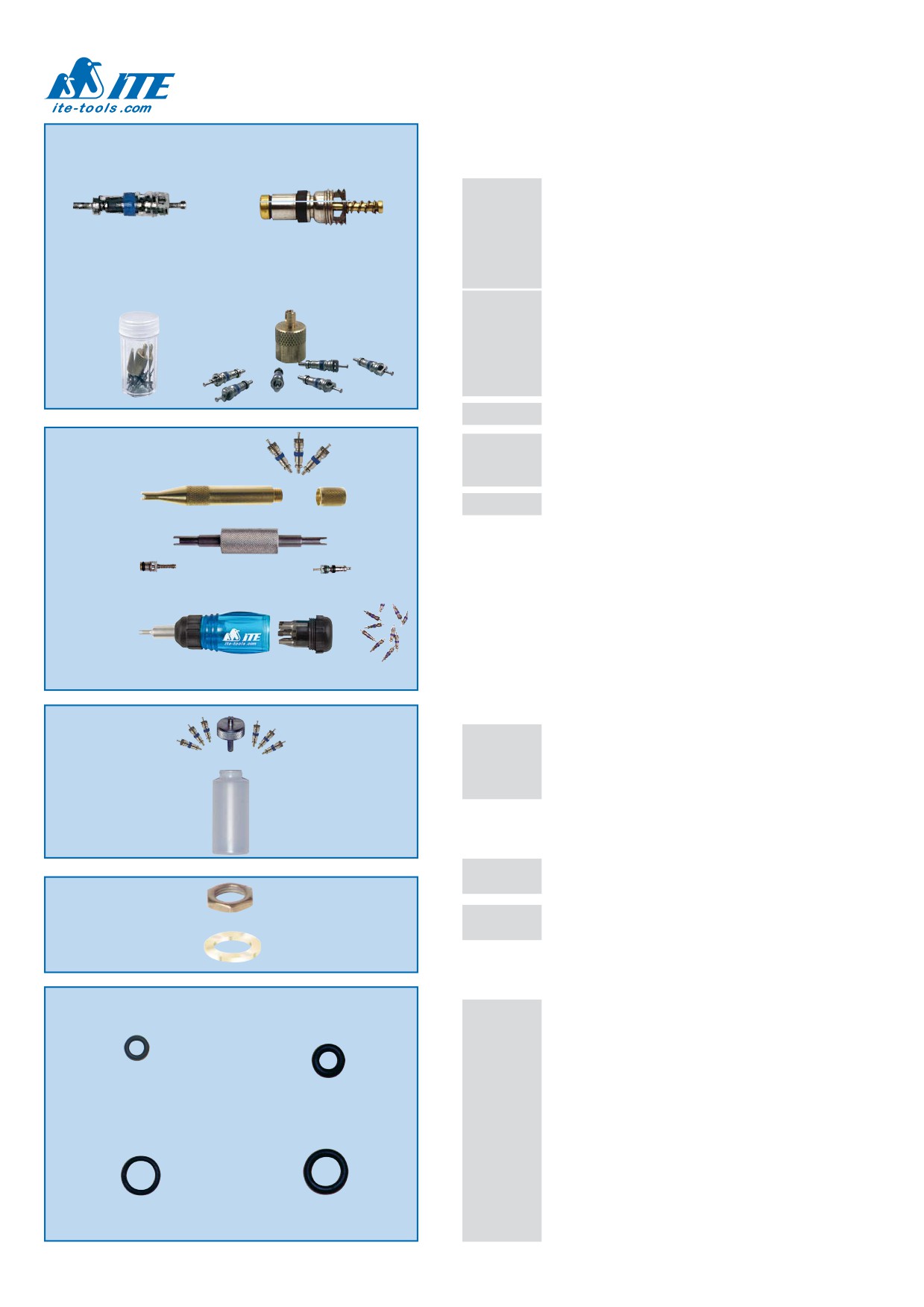

НИППЕЛИ ДЛЯ ВЕНТИЛЕЙ ДОСТУПА
КОЛПАЧКИ И ЗАПАСНЫЕ ЧАСТИ
MV-4445
Внешняя прокладка: тефлон.
Внутренняя прокладка: неопрен.
Корпус: никелированная латунь.
Максимальное рабочее давление: 35 бар.
Рабочая температура: -35 °С до +100 °С.
Рекомендуемое вращаемое усилие: 0,3 до 0,35 Нм.
Совместим со всеми хладагентами и их маслами,
MV-4445
MV-4449
включая R410A.
MV-4449
Внешняя и внутренняя прокладка: хлоропрен
Корпус: никелированная латунь.
Совместим со всеми хладагентами, включая
R410a и R744 (CO2).
Несовместим с минеральными маслами
Максимальное рабочее давление: 60 бар.
Рабочая температура: -40 °С до +100 °С.
AVC-6
Рекомендуемое вращаемое усилие: 0,4 до 0,5 Нм.
AVC-6
Пластиковый контейнер: содержит
6 шт.
ниппелей, колпачок/ключ.
MV-3813
Ключ для извлечения ниппелей с контейнером
(3 ниппеля включены).
MV-3814
Ключ для извлечения малых и больших
ниппелей (ниппеля не включены).
MV-3816
Набор для снятия ниппелей
MV-3813
• Компактный, очень прочный 7-в-1 инструмент.
• Широкая, удобная ручка позволяет приложить максимальную
силу при работе.
• Храповый механизм: повороты в право/лево, с возможностью
блокировки хода.
MV-3814
•
7 вставок (бит) находятся в ручке:
- Шлицевые: 5,0, 6,0
- Philips: 1, 2
- Для снятия ниппелей: 4,4, 5,0
- Бита с резьбой
(для чистки/восстановления резьбы в
клапанах Шредера).
MV-3816
КОНТЕЙНЕР ДЛЯ НИППЕЛЕЙ
MV-3800
Содержит 6 ниппелей. Высота: 89 мм (31/2”)
В крышке вы найдёте два инструмента:
Ключ для ниппелей с одной стороны
Резьбовая гребёнка с другой (для чистки и
выравнивания резьбы).
MV-3800
MV-3688
1/8” шестиугольная контргайка для использования
с вентилями MV-36** (см. на стр. 119).
MV-3688
MV-5501
Тефлоновое уплотнительное кольцо для вентилей
серии-М (см. на стр. 112).
MV-5501
УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА
• Высокопрочные уплотнительные кольца из неопрена.
MV-0077
3,97 мм внутр. х 7,14 мм внешн. (5/32” ID
х 9/32” OD). Для винтов с рифленой головкой
депрессоров и серии MV-39**.
MV-0099
3,97 мм внутр. х 8,73 мм внешн. (5/32” ID
х 11/32” OD). Для MV-5050.
MV-0077
MV-0101
6,35 мм внутр. х 9,53 м внешн. х 1,59 мм толщ.
MV-1060
(1/4” ID х 3/8” OD х 1/16” CS).
MV-0111
5,56 мм внутр. х 7,94 мм внешн.х 1,59 мм толщ.
5
1
(7/32” ID х
/16” OD х
/16” CS). Для серии
MV-39**.
MV-1060
4,76 мм внутр. х 9,53 мм внешн. х 2,38 мм толщ.
3
3
(3/16” ID х
/8” OD х
/32” CS). Для медных
колпачков
MV-0111
MV-1090
7,94 мм внутр. х 12,7 мм внешн. х 2,38 мм толщ.
MV-1090
(5/16 ID х 1/2” OD х 3/32” CS). Для серии MV-39**.
_
_
132

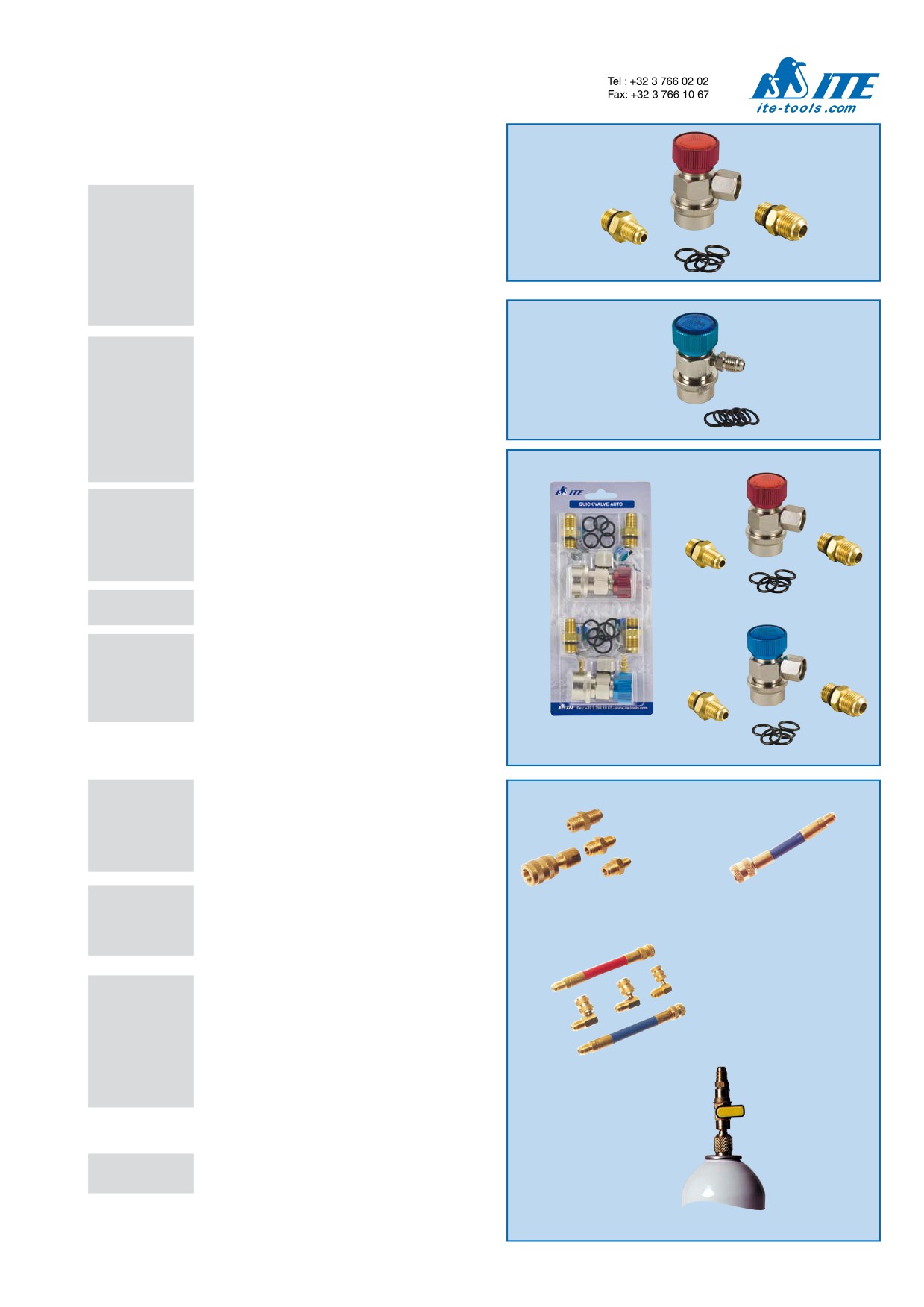

АВТОМОБИЛЬНЫЙ
ВЕНТИЛИ ДЛЯ АВТОКОНДИЦИОНЕРОВ R134a
3
/8” MFL x
M14 x 1,5
QVA-03
Компактный соединительный вентиль для
заправки автомобильных кондиционеров
1/4”MFL x
по линии высокого давления
M14 x 1,5
С двумя адаптерами: 3/8” MFL х М14 х 1,5 мм
1
/4” MFL х М14 х 1,5 мм
QVA-05
Компактный соединительный вентиль для
QVA-03
заправки автомобильных кондиционеров
по линии низкого давления
С двумя адаптерами: 3/8” MFL х М14 х 1,5 мм
1
/4” MFL х М14 х 1,5 мм
QVA-103
Компактный соединительный вентиль для
заправки автомобильных кондиционеров по
линии высокого давления.
С дополнительными прокладками
С соединением 1/4” MFL
QVA-105
Компактный соединительный вентиль для
QVA-105
заправки автомобильных кондиционеров по
линии низкого давления.
С дополнительными прокладками
С соединением 1/4” MFL
QVA-SET
Набор из двух соединительных вентилей
состоит из QVA-03 (верхняя сторона) и
QVA-05 (нижняя сторона)
QVA-SET1
Набор из двух соединительных вентилей
состоит из QVA-103 (верхняя сторона) и
QVA-105 (нижняя сторона)
U1-04M14
Адаптер 1/4” x M14 с прокладкой
U1-06M14
Адаптер 3/8” x M14 с прокладкой
QVA-03/R1234y
Соединительный вентиль стороны высокого
давления для R1234yf
С соединением M12 x 1,5
QVA-05/R1234y
Соединительный вентиль стороны низкого
давления для R1234yf
С соединением M12 x 1,5
QVA-SET
QC-S2
Комплект автомобильных адаптеров для
R134a
1
/2” накидная гайка AСМE х М14
С 3 штуцерами: M14 x 1/4” MFL
M14 x 1/2” MFL
M14 x 1/8” MFL
QC-S4A-134A
Автомобильный адаптер:
1
/2” MFL ACME х 1/4” FFL накидная гайка.
QC-13445-134a
QC-S2
QC-13445-134A
Автомобильный адаптер:
1
/4” MFL х 1/2” FFL ACME накидная гайка.
QC-2342
Набор для кондиционеров:
1
/4” MFL х 3/16” FFL накидная гайка, прямой,
короткий гибкий шланг.
1
/4” MFLх 3/16” FFL накидная гайка, угловой.
1
/4” MFL х 1/8“ FFL прямой, короткий гибкий
шланг.
1
/4” MFL х 1/8“ FFL накидная гайка, угловой.
QC-2342
1
/4” MFL х 1/4” FFL накидная гайка, угловой
BVS-1L
Xолодильный цилиндрический вентиль
(смотрите стр. 6 и 114).
BVS-1L
_ 133 _

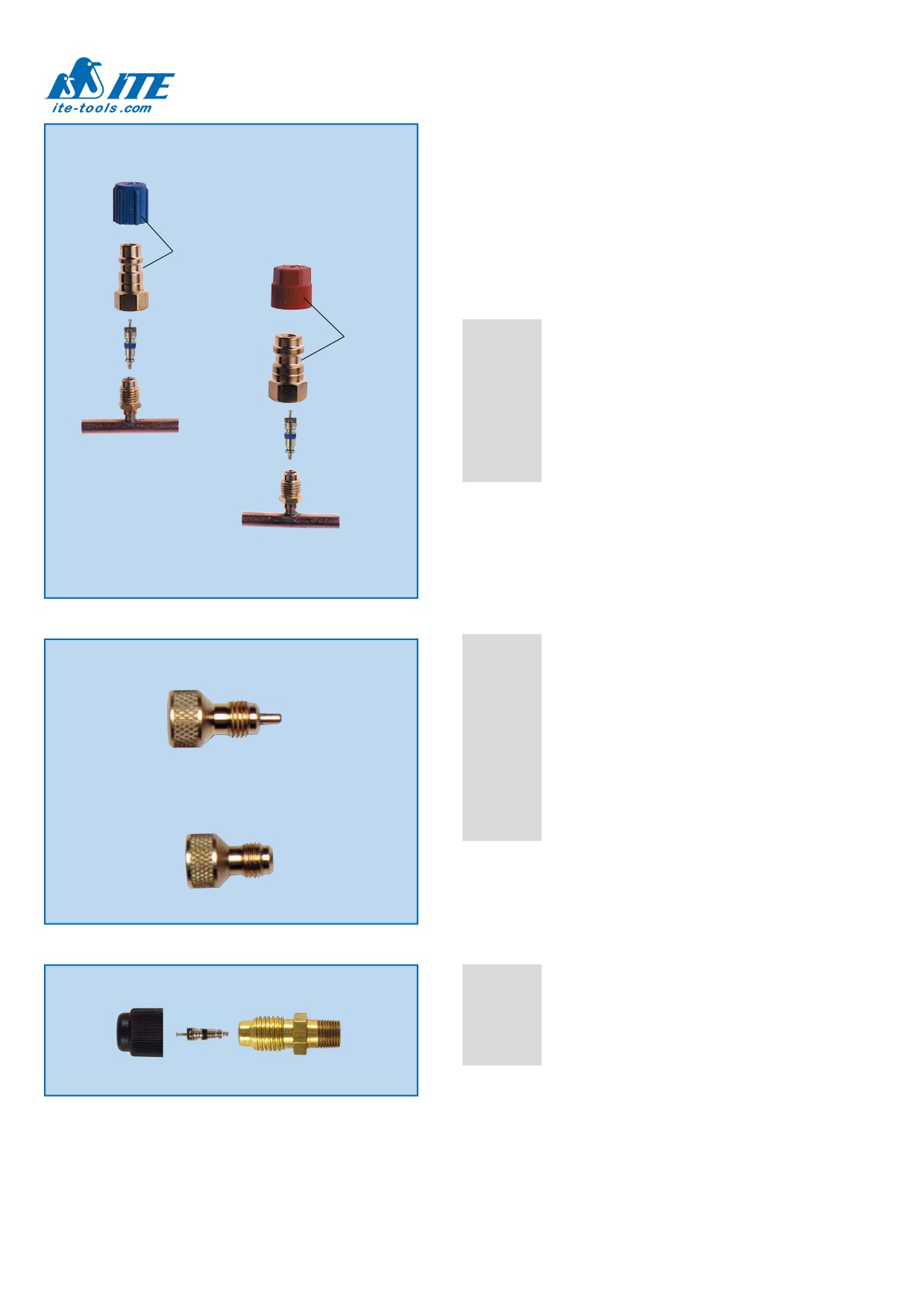

“Латунные штуцера тяжёлого режима для
производителей“
Описание
• Автомобильные компании и многие подрядчики
заинтересованы в латунных, кованых штуцерах, которые
обладают антивибрационными, противоударными
свойствами для Retrofit-сервиса.
MV-5013
• Все “Tройники” “ITE” этой серии имеют соединение 1/4”
SAE с резьбой для ниппелей. Обеспечивают подсоединение
всех стандартных шлангов, депрессоров, колпачков и
инструментов доступа.
MV-5016
MV-5013
R134a латунный штуцер автомобильный для
ретрофита
Прямой (13 мм) для стороны низкого давления с
ниппелем и синим пластиковым колпачком
x 1/4” FFL
MV-5016
R134a латунный штуцер автомобильный для
ретрофита
Прямой (16 мм) для стороны высокого давления
с ниппелем и красным пластиковым колпачком
x 1/4” FFL
MV-5036
Штуцер латунный автомобильный
3
/16” FFL (Винт с накатанной головкой)
х 1/4” MFL, канавка между резьбой и головкой
винта
Содержит штырь депрессора.
MV-5036
Специальный фитинг для автокондиционеров.
MV-5014
Штуцер латунный автомобильный
(для всех
использований)
1
/4” FFL (Винт с накатанной головкой)
х 1/4” MFL, канавка между резьбой и головкой
винта
Содержит штырь депрессора.
Специальный фитинг для автокондиционеров
MV-5014
MV-7414
Штуцер латунный автомобильный
1
/2” ACME с наружной резьбой (с ниппелем и
колпачком) x 1/4” MPT
MV-7418
Штуцер латунный автомобильный
1
/2” ACME с наружной резьбой (с ниппелем и
колпачком) x 1/8” MPT
MV-7418
_
134 _
АВТОМОБИЛЬНЫЕ НИППЕЛИ
MV-3813
Ключ для извлечения ниппелей с
контейнером (3 ниппеля включены).
MV-3814
Ключ для извлечения малых и больших
ниппелей (ниппеля не включены).
MV-3813
MV-3816
Набор для снятия ниппелей
• Компактный, очень прочный 7-в-1 инструмент.
• Широкая, удобная ручка позволяет приложить максимальную
силу при работе.
• Храповый механизм: повороты в право/лево, с возможностью
блокировки хода.
MV-3814
•
7 вставок (бит) находятся в ручке:
- Шлицевые: 5,0, 6,0
- Philips: 1, 2
- Для снятия ниппелей: 4,4, 5,0
- Бита с резьбой
(для чистки/восстановления резьбы в
клапанах Шредера).
MV-3816
AVC-JRA
Никелированный ниппель JRA.
Этот ниппель соответствует стандарту
Японской ассоциации холодильной и
кондиционерной индустрии
Стандарт JRA 2009-1991
AVC-JRA
AVC-GD
Ниппель с прокладкой из неопрена
M8 x 100
Поток: 30 м3/ч
Диапазон температуры:
от - 40°С до +100°С с пиком до +120°С
Используйте ключ MV-3816
AVC-GD
AVC-GD/HNBR Ниппель с прокладкой HNBR
M8 x 100
Поток: 30 м3/ч
Диапазон температуры:
от -40°С до +120°С с пиком до +150°С
Используйте ключ MV-3816
AVC-GD\HNBR
ШТУЦЕРА НР-ВР ДЛЯ АВТОКОНДИЦИОНЕРОВ
• Для ниппелей AVC-JRA, AVC-GD и AVC-GD/HNBR.
AVCI-HP
Штуцер стальной
AVCA-HP
Штуцер алюминиевый
AVCI-BP
Штуцер стальной
AVCA-BP
Штуцер алюминиевый
AVCA-BP
AVCI-HP
КОЛПАЧКИ АВТОМОБИЛЬНЫЕ
AC-BP
Автомобильный колпачок SAE “LP”
Статическое давление: 0 - 28 бар
Диапазон температуры применения:
от -40°С до +120°С.
AC-HP
Автомобильный колпачок SAE “НP”
Статическое давление: 0 - 28 бар
Диапазон температуры применения:
от -40°С до +120°С.
AC-BP
AC-HP
_ 135 _

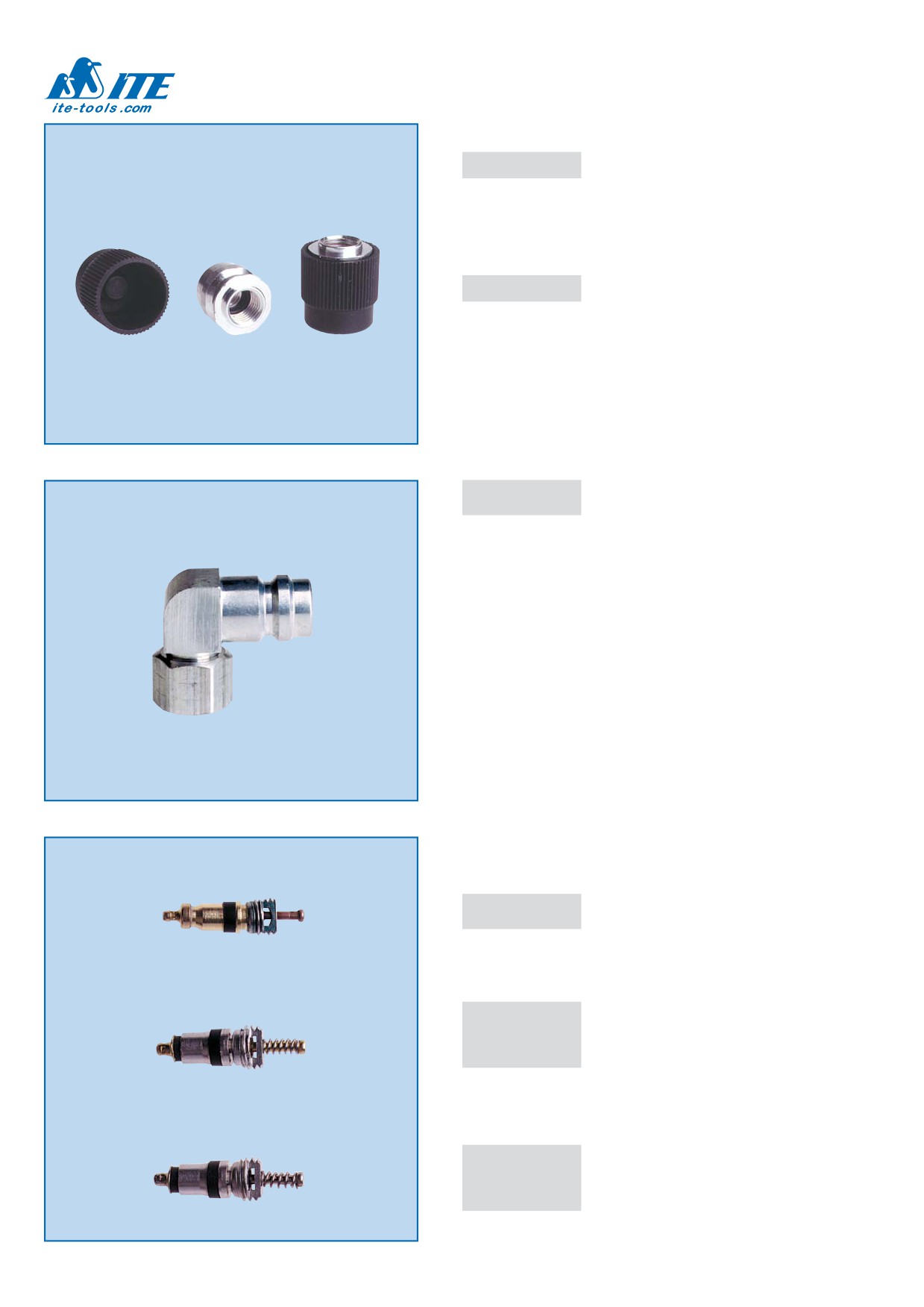

ШТУЦЕРА-ПЕРЕХОДНИКИ
MV-7100
Штуцер-переходник прямой НР 3/16” FFL
MV-7102
Штуцер-переходник прямой LР 1/4” FFL
MV-7100
MV-7114
Штуцер-переходник угловой 90° HР
3
/16” FFL
MV-7114
УПЛОТНЕНИЯ ДЛЯ НИППЕЛЕЙ
• Для применения в холодильных системах и кондиционерах
AVC-NEO/TEFLON Прокладка из неопрена/тефлона
Поток: 6 м3/ч
AVC-NEO/TEFLON
AVC-NEOPRENE Прокладка из неопрена
Поток: 12 м3/ч
Диапазон температуры:
от - 40°С до +100°С с пиком до +140°С
AVC-NEOPRENE
AVC-HNBR
Прокладка HNBR
Поток: 12 м3/ч
Диапазон температуры:
от - 40°С до +100°С пиком до +150°С
AVC-HNBR
_
136 _

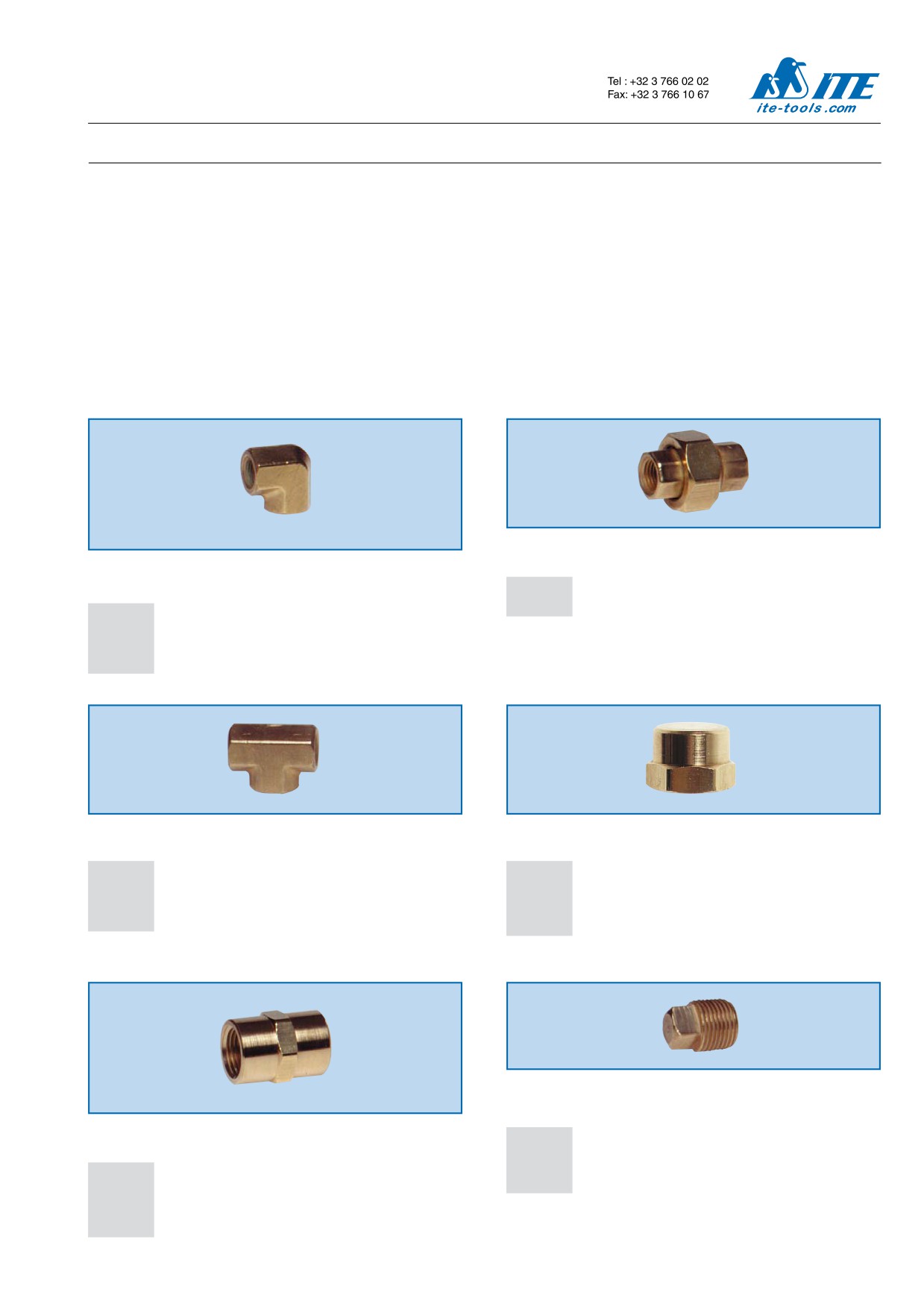

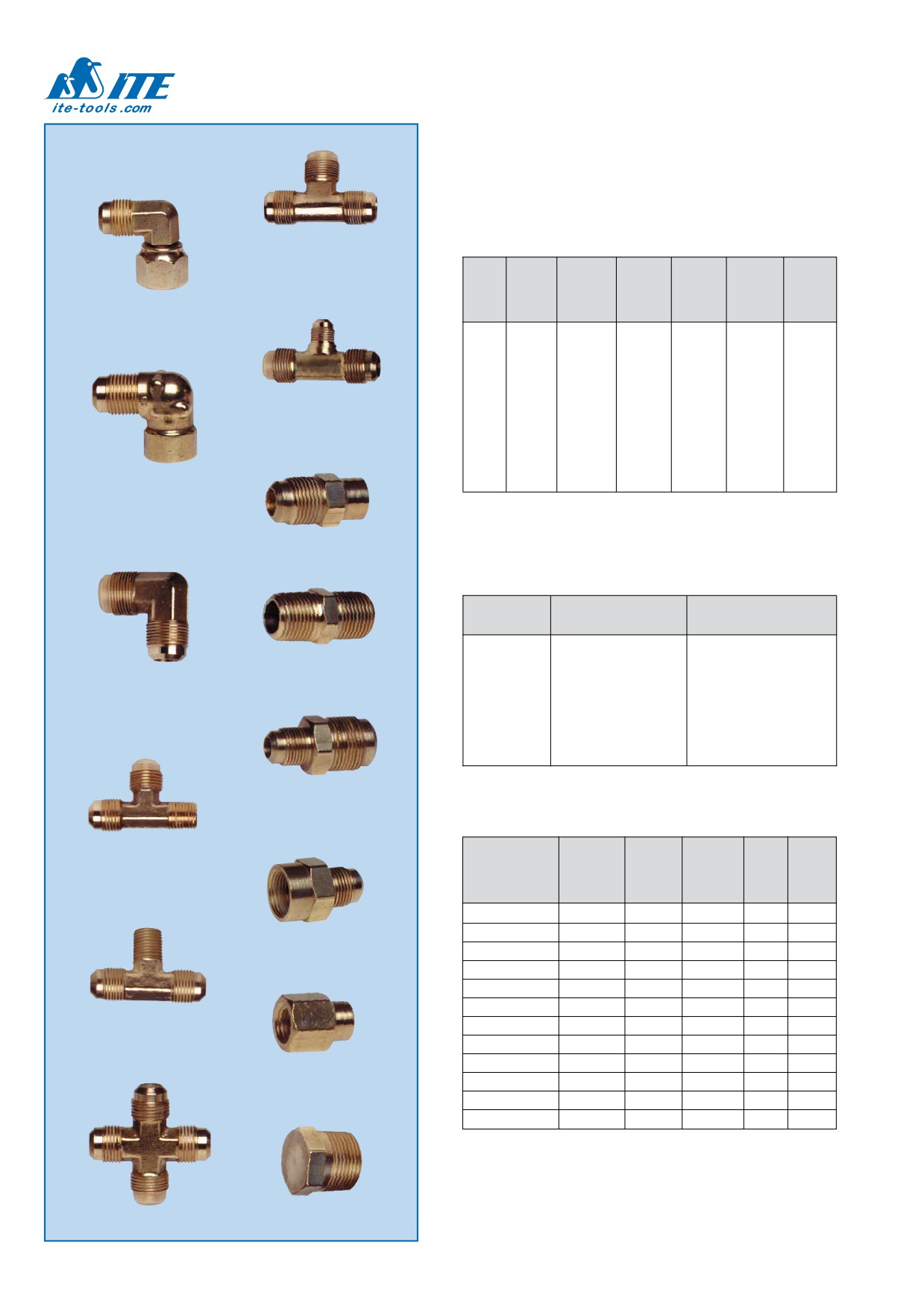

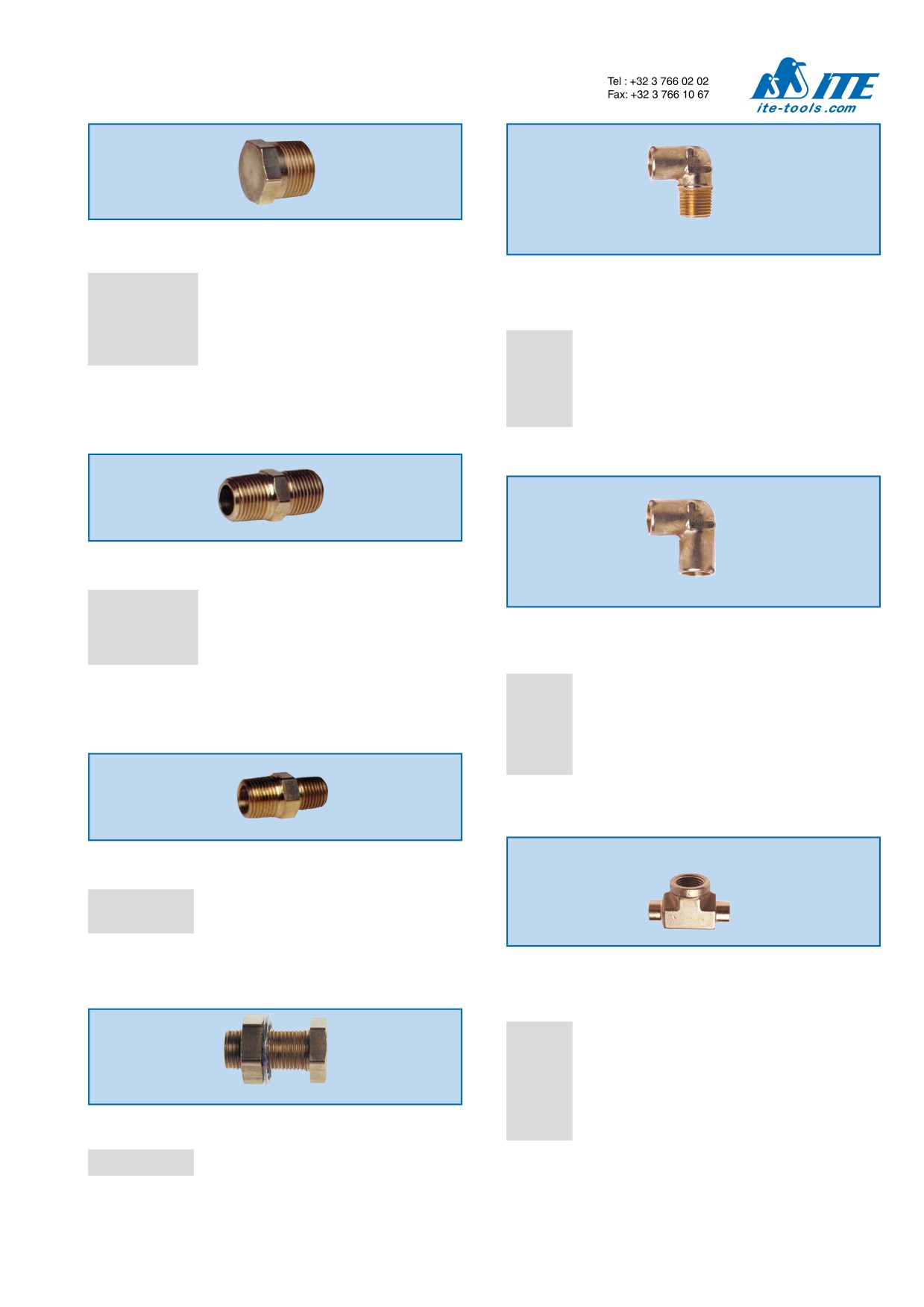

ФИТИНГИ ИЗ ЛАТУНИ И ИЗ СТАЛИ
“NPT” И “45° SAE”
_
137 _

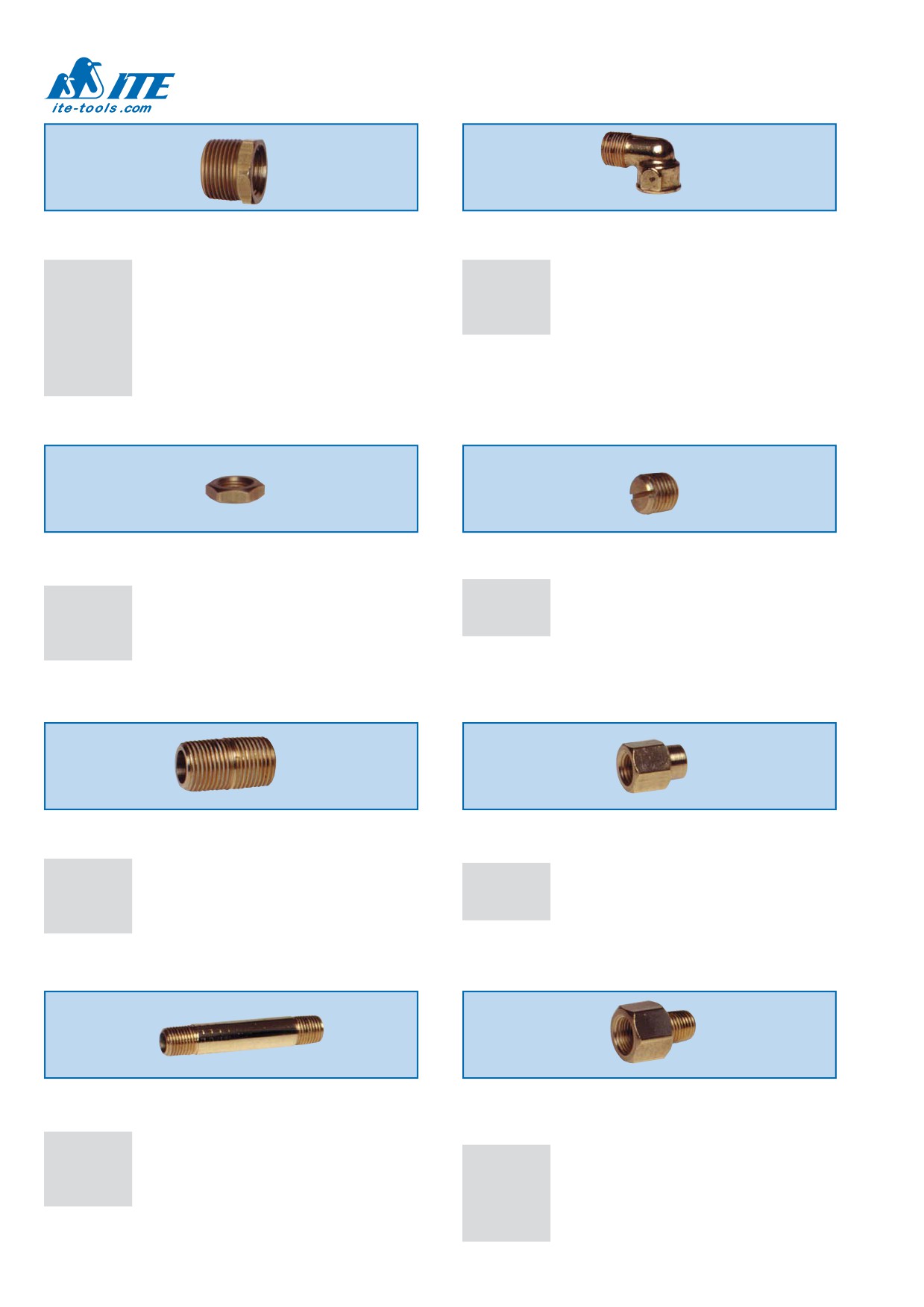

ФИТИНГИ ИЗ ЛАТУНИ И ИЗ СТАЛИ
“NPT” И “45° SAE”
_
138 _

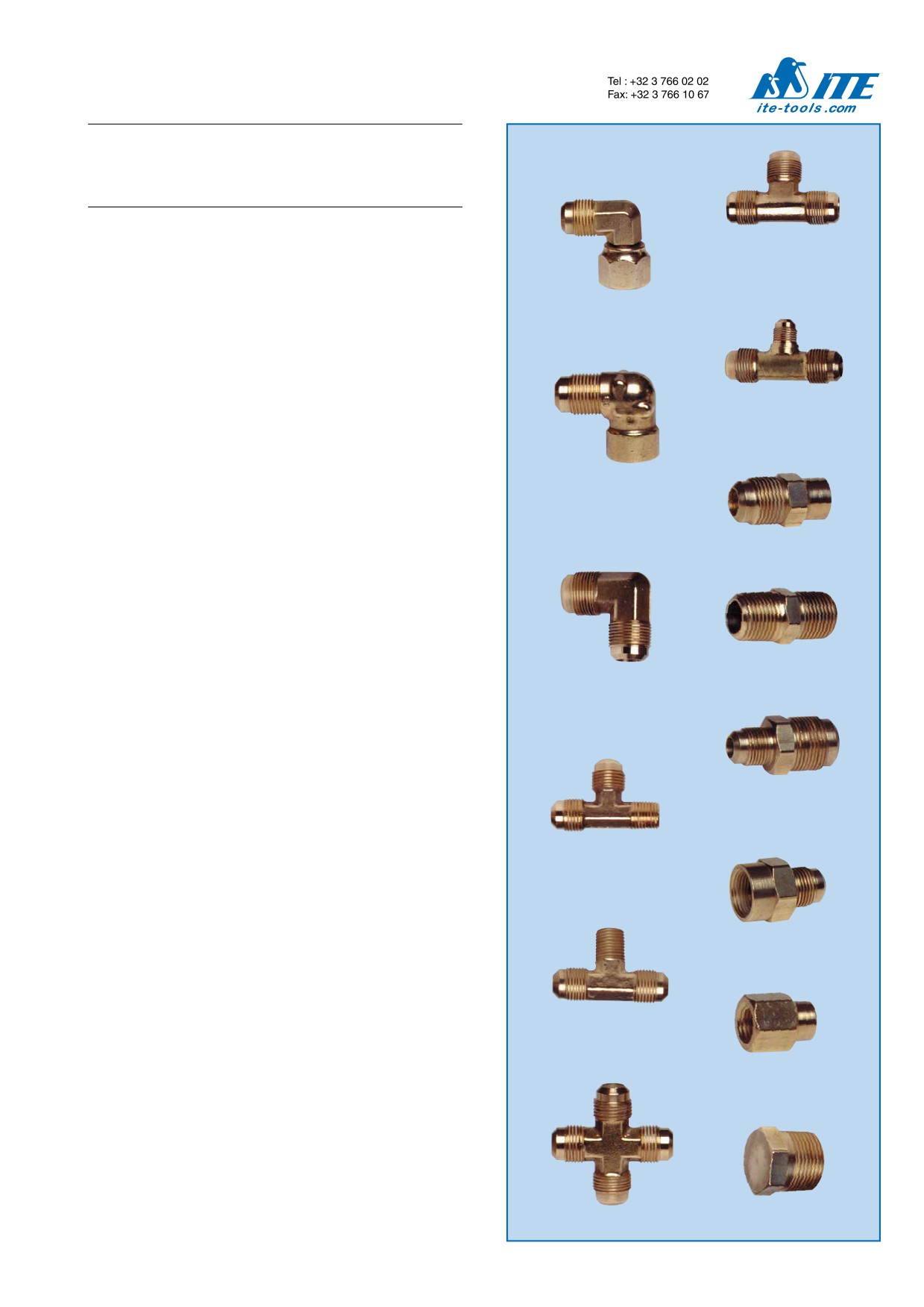

КОВАНЫЕ ФИТИНГИ С КОНУСОМ
45° ИЗГОТОВЛЕННЫЕ ИЗ ЛАТУНИ
“Стандартное соединение SAE 45°”
СОЕДИНЕНИЯ ФИТИНГОВ
1
/8”, 3/16”, 1/4”, 5/16”, 3/8”, 1/2”, 5/8”, 3/4”, 7/8”,
FFL
: SAE 45° с внутренней резьбой
MFL
: SAE 45° с наружной резьбой
FPT
: Внутренняя национальная трубная резьба
MPT
: Наружная национальная трубная резьба
Применение
• Фитинги с соединением SAE 45° широко используются:
- в системах охлаждения
- в системах кондиционирования воздуха
- в морской и воздушной индустрии
- в индустрии, в которой применяются воспламеняющиеся
жидкости и масла
Описание
• Эти фитинги предназначенные для больших механических
сил.
• Могут быть повторно разобраны и собраны.
• Длинная резьба уменьшает утечку и обеспечивает большую
возможность для уплотнения гаек.
• Для увеличения прочности и исключения появления трещин,
фитинги изготовлены из латуни методом ковки.
Спецификации
• Фитинги с конусом
45° можно использовать с трубами,
изготовленными из меди, латуни, алюминия, стали и
пластиковыми трубами, снабженными соответствующими
соединениями.
• Приняв к сведению фактор безопасности, нижеследующее
основное правило (оно не распространяется на пластиковые
трубы) применяется для медных трубопроводов с рабочей
температурой ниже 73°С
Величина давления на разрыв:
190 бар
(2800 psi) для трубопроводов размером до
1
/8”
135 бар
(1900 psi) для трубопроводов размером до 3/16”
100 бар
(1400 psi) для трубопроводов размером до
1
/4”
85 бар
(1200 psi) для трубопроводов размером до 5/16”
70 бар
(1000 psi) для трубопроводов размером до
3
/8”
53 бар
(750 psi) для трубопроводов размером до
1
/2”
46 бар
(650 psi) для трубопроводов размером до
5
/8”
39 бар
(550 psi) для трубопроводов размером до
3
/4”
32 бар
(450 psi) для трубопроводов размером до
7
/8”
• Диапазоны рабочей температуры: -54°C до +120°C (-65°F до
+250°F).
Установка и инструкция:
• Короткие гайки используются при минимальной вибрации.
• Длинные гайки рекомендуется использовать при повышенной
вибрации.
• В случае экстремального использования трубы должны
быть развальцованы дважды, для уменьшения утончения
при избыточном уплотнении
(см. наш инструмент для
развальцовки 195-FB на стр. 85).
• Инструкция по монтажу:
- Отрежьте трубу и устраните заусеницы.
- Передвиньте гайку по трубе.
- Развальцуйте трубу до размера 45° SAE, следуя требованиям
инструкции к развальцовывающим инструментам.
- Соедините гайку с фитингом.
- Ключом затяните до ощущения плотности.
• Внимание:
- Избыточное уплотнение и пыль могут повредить фитинги
и трубы.
- С практической точки зрения всегда рекомендуется
смазать лицевые стороны соединения и резьбу.
_
139 _
НОРМЫ
• Данные фитинги с конусом SAE 45° и NPT фитинги отвечают
функциональным требованиям:
- SAE J512, 45° + Flare
- SAE J513C, ASA и ARI 720-55 (Все фитинги SAE).
- Военному стандарту и ASTM ANSI B70-1 (Все фитинги SAE).
- U.S. Национальному стандарту трубной резьбы
(Все “MPT” & “FPT”).
РАЗМЕР РЕЗЬБЫ СОЕДИНЕНИЯ SAE
Наружная
Hаружная
Внутренняя
Внутренняя
Размер в
Размер
Резьба
резьба O.D.
резьба O.D.
резьба I.D.
резьба I.D.
дюймах
мм
в дюймах
мм
в дюймах
1
5
02
/8”
/16-24
7,9
,31
6,9
,27
3
3
03
/16”
/8-24
9,6
,38
8,6
,34
1
7
04
/4”
/16-20
11,2
,44
9,9
,39
5
1
05
/16”
/2-20
12,7
,50
11,4
,45
3
5
06
/8”
/8-18
15,7
,62
14,2
,56
1
3
08
/2”
/4-16
19,0
,75
17,0
,67
5
7
10
/8”
/8-14
22,3
,88
20,3
,80
3
12
/4”
11/16-14
26,9
1,06
25,1
,99
7
14
/8”
11/4-12
31,7
1,25
29,5
1,16
16
1
13/8-12
35,0
1,38
32,5
1,28
Прикладываемое усилие при затягивании фитингов
соединения SAE
• После затягивания вручную любого фитингового соединения
SAE, используйте правильный ключ. В 2,5 оборота плотно
затяните фитинги.
Диаметр
Рекомендованное
Максимальное
трубы
усилие
усилие
1
/8”
8,0 Nm
(6 ft.lbs)
9,5 Nm
(7 ft.lbs)
3
/16”
11,0 Nm
(8 ft.lbs)
12,2 Nm
(9 ft.lbs)
1
/4”
12,2 Nm
(9 ft.lbs)
13,5 Nm
(10 ft.lbs)
5
/16”
19,0 Nm
(14 ft.lbs)
22,0 Nm
(16 ft.lbs)
3
/8”
27,0 Nm
(20 ft.lbs)
33,7 Nm
(25 ft.lbs)
1
/2”
40,5 Nm
(30 ft.lbs)
47,2 Nm
(35 ft.lbs)
5
/8”
60,8 Nm
(45 ft.lbs)
74,2 Nm
(55 ft.lbs)
3
/4”
107,0 Nm
(79 ft.lbs)
119,0 Nm
(88 ft.lbs)
7
/8”
147,0 Nm (108 ft.lbs)
154,0 Nm
(113 ft.lbs)
ГЛАВНЫЕ РЕЗЬБЫ
O.D.
US
Ø сердцевины
Кол-во
(макс.
Шаг
Резьба UNF
Спецификация
(мин. размер)
шагов
размер)
мм
SAE
мм
в дюйм
мм
5
1
/16” - 24 UNF
/8” SAE
7,938
6,792
24
1,058
3
3
/8” - 24 UNF
/16” SAE
9,525
8,379
24
1,058
7
1
/16” - 20 UNF
/4” SAE
11,112
9,738
20
1,270
1
5
/2” - 20 UNF
/16” SAE
12,700
11,328
20
1,270
5
3
/8” - 18 UNF
/8” SAE
15,875
14,348
18
1,411
3
1
/4” - 16 UNF
/2” SAE
19,050
17,330
16
1,588
7
5
/8” - 14 UNF
/8” SAE
22,225
20,262
14
1,814
3
11/16” - 14 UNF
/4” SAE
25,400
25,024
14
1,814
11/8” - 12 UNF
-
28,575
26,284
12
2,117
7
11/4” - 12 UNF
/8” SAE
31,750
29,459
12
2,117
13/8” - 12 UNF
1” SAE
34,925
32,634
12
2,117
11/2” - 12 UNF
-
38,100
35,809
12
2,117
_
140 _
1
B1
E1
2

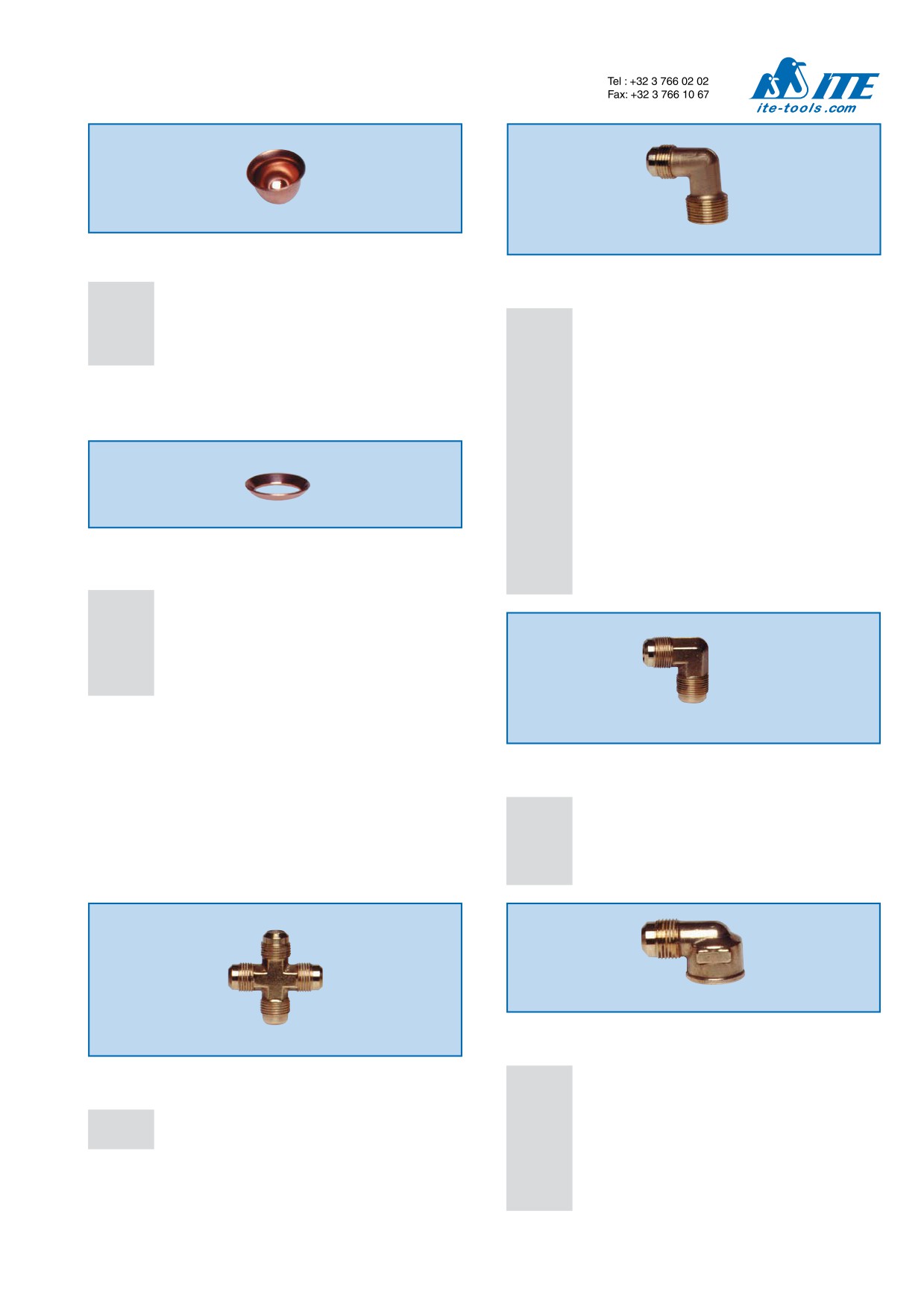

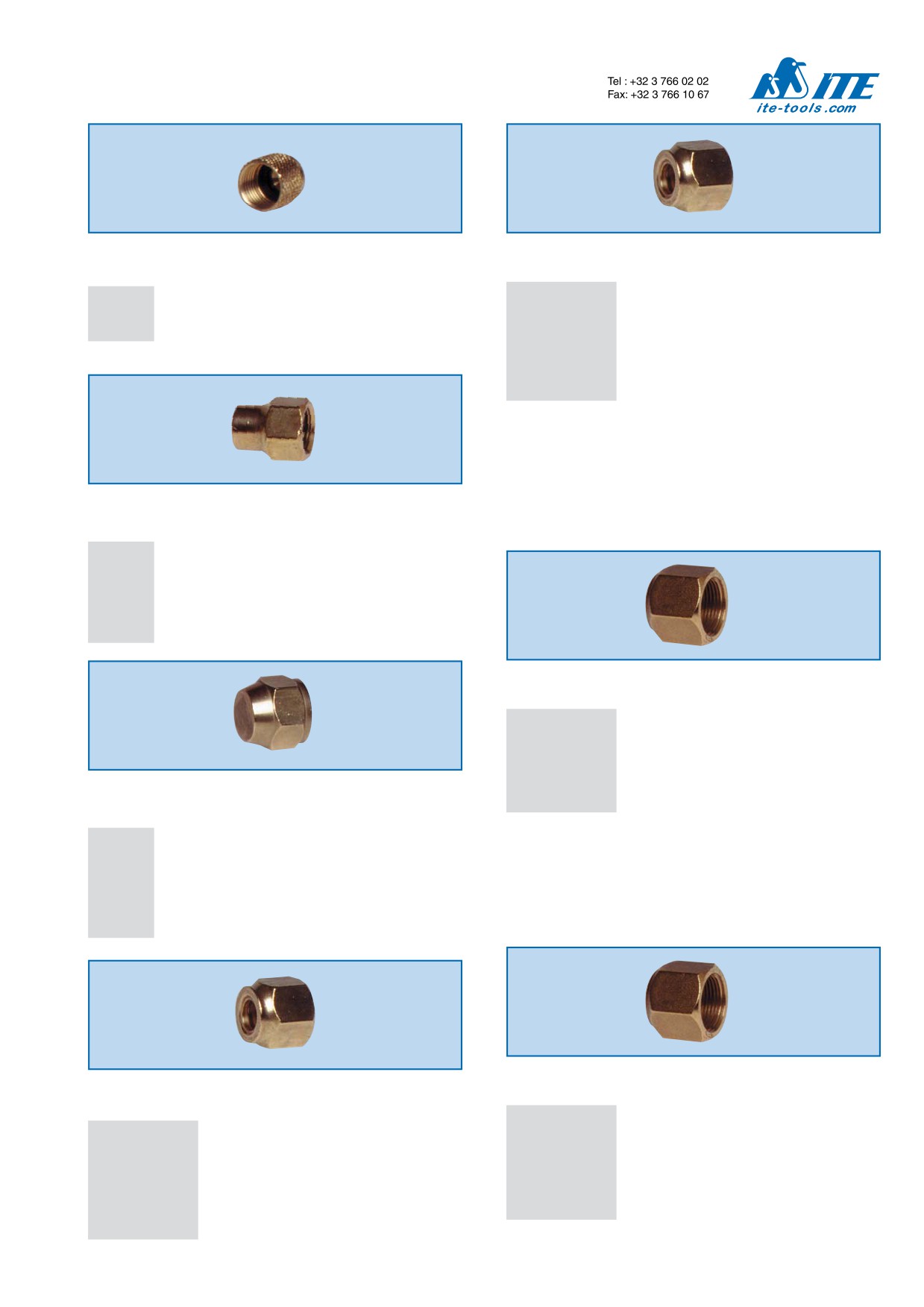

МЕДНЫЕ ЗАГЛУШКИ
УГОЛКИ РЕЗЬБОВЫЕ 90°, SAE C НАРУЖНОЙ
B1-04
1
/4”
РЕЗЬБОЙ x NPT C НАРУЖНОЙ РЕЗЬБОЙ
3
B1-06
/8”
B1-08
1
/2”
E1-03A
3
/16” MFL
x
1
/8” MPT
5
1
1
B1-10
/8”
E1-04A
/4” MFL
x
/8” MPT
B1-12
3/4”
1
1
E1-04B
/4” MFL
x
/4” MPT
E1-04C
1
/4” MFL
x
3
/8” MPT
E1-05B
5
/16” MFL
x
1
/4” MPT
E1-06A
3
/8” MFL
x
1
/8” MPT
E1-06B
3
/8” MFL
x
1
/4” MPT
E1-06C
3
/8” MFL
x
3
/8” MPT
E1-06D
3
/8” MFL
x
1
/2” MPT
E1-08B
1
/2” MFL
x
1
/4” MPT
E1-08C
1
/2” MFL
x
3
/8” MPT
E1-08D
1
/2” MFL
x
1
/2” MPT
E1-08E
1
/2” MFL
x
3
/4” MPT
B2
E1-10C
5
/8” MFL
x
3
/8” MPT
E1-10D
5
/8” MFL
x
1
/2” MPT
МЕДНЫЕ ПРОКЛАДКИ
5
3
E1-10E
/8” MFL
x
/4” MPT
(Уплотнение латунь-латунь или сталь-медь)
3
1
E1-12D
/4” MFL
x
/2” MPT
E1-12E
3
/4” MFL
x
3
/4” MPT
B2-03
3
/16”
B2-04
1
/4”
B2-05
5
/16”
B2-06
3
/8”
1
1
B2-08
/2”
B2-10
5
/8”
B2-12
3
/4”
2
E2
УГОЛКИ РЕЗЬБОВЫЕ 90°, 2 x SAE C
НАРУЖНОЙ РЕЗЬБОЙ
1
1
E2-04
/4” MFL
x
/4” MFL
3
3
E2-06
/8” MFL
x
/8” MFL
1
1
E2-08
/2” MFL
x
/2” MFL
5
5
E2-10
/8” MFL
x
/8” MFL
3
3
E2-12
/4” MFL
x
/4” MFL
3
1
1
2
E3
2
УГОЛКИ РЕЗЬБОВЫЕ 90°, SAE C НАРУЖНОЙ
C1
4
РЕЗЬБОЙ x NPT C ВНУТРЕННЕЙ РЕЗЬБОЙ
КРЕСТОВИНЫ РЕЗЬБОВЫЕ, 4 x SAE C
E3-04A
1
/4” MFL
x
1
/8” FPT
E3-04B
1
/4” MFL
x
1
/4” FPT
НАРУЖНОЙ РЕЗЬБОЙ
E3-06A
3
/8” MFL
x
1
/8” FPT
C1-04
1
/4” MFL
E3-06B
3
/8” MFL
x
1
/4” FPT
C1-06
3
/8” MFL
E3-06C
3
/8” MFL
x
3
/8” FPT
E3-06D
3
/8” MFL
x
1
/2” FPT
E3-08C
1
/2” MFL
x
3
/8” FPT
E3-08D
1
/2” MFL
x
1
/2” FPT
E3-10D
5
/8” MFL
x
1
/2” FPT
_
141 _
1

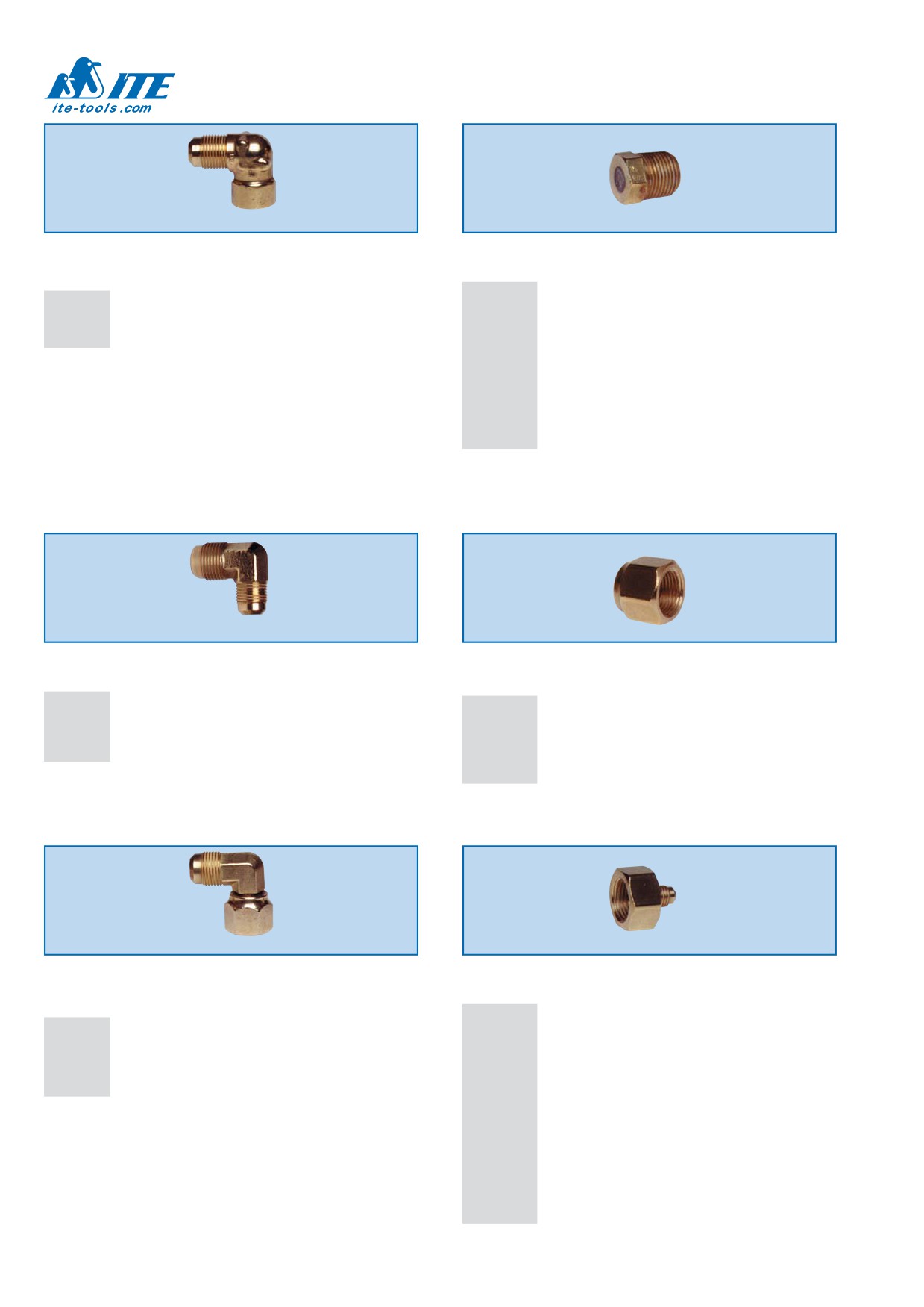

E4
2
FPA
УГОЛКИ РЕЗЬБОВЫЕ 90°, SAE C НАРУЖНОЙ
РЕЗЬБОВЫЕ ПЛАВКИЕ ПРОБКИ
РЕЗЬБОЙ x SAE C ВНУТРЕННЕЙ РЕЗЬБОЙ
FPA-168
1
/8” MPT для
76°C
1
1
E4-44
/4” MFL x
/4” FFL
FPA-210
1
/8” MPT для
99°C
3
3
E4-66
/8” MFL x
/8” FFL
FPA-283
1
/8” MPT для
139°C
1
1
E4-88
/2” MFL x
/2” FFL
FPB-168
1
/4” MPT для
76°C
FPB-210
1
/4” MPT для
99°C
FPB-283
1
/4” MPT для
139°C
FPC-168
3
/8” MPT для
76°C
FPC-210
3
/8” MPT для
99°C
FPC-283
3
/8” MPT для
139°C
Внимание: Используются только в маленьких системах,
меньших или равных 2 л. и если рабочее давление
ниже или равно 25 бар.
1
1
2
ER2
2
HNS4
УГОЛКИ РЕЗЬБОВЫЕ 90° ПЕРЕХОДНЫЕ,
КОРОТКИЕ ГАЙКИ
(Для тяжёлого режима)
2 х SAE C НАРУЖНОЙ РЕЗЬБОЙ
3
1
ER2-0064
/8” MFL x
/4” MFL
1
1
HNS4-04
/4” диаметр трубы
x
/4” FFL
1
1
ER2-0084
/2” MFL x
/4” MFL
3
3
HNS4-06
/8” диаметр трубы
x
/8” FFL
1
3
ER2-0086
/2” MFL x
/8” MFL
1
1
HNS4-08
/2” диаметр трубы
x
/2” FFL
5
1
ER2-0108
/8” MFL x
/2” MFL
5
5
HNS4-10
/8” диаметр трубы
x
/8” FFL
3
3
HNS4-12
/4” диаметр трубы
x
/4” FFL
1
1
2
ES4
2
K1
УГОЛКИ РЕЗЬБОВЫЕ 90°, SAE C НАРУЖНОЙ
ПЕРЕХОДНИКИ БАЛЛОНА ХЛАДАГЕНТА
РЕЗЬБОЙ х SAE C ВНУТРЕННЕЙ РЕЗЬБОЙ С
(Поставляются с прокладкой)
ГАЙКОЙ
1
1
K1-08
/2” FPT
x
/4” MFL
ES4-0044
1
/4” MFL
x
1
/4” FFL гайка
K1-01
3
/4” FPT
x
1
/4” MFL
ES4-0066
3
/8” MFL
x
3
/8” FFL гайка
K1-03
3
/4” FPT
x
3
/8” MFL
ES4-0088
1
/2” MFL
x
1
/2” FFL гайка
K1-05
3
/4” FPT
x
1
/2” MFL
ES4-1010
5
/8” MFL
x
5
/8” FFL гайка
ES4-1212
3
/4” MFL
x
3
/4” FFL гайка
K1-1/2-BSP
1
/4” MFL x M21,8
K1-10
1
/4 M - 18/150 F
K1-11
3
/8 M - 18/150 F
K1-12
1
/4 M - 21, 7/1, 814 F
K1-13
3
/8 M - 21, 7/1, 814 F
K1-D
Прокладка для K1-8
K1-E
Прокладка для K1-1, K1-3,K1-5
K1-12G
Прокладка для K1-12
_
142 _
2
1
MV-2245
NRS4
КОВАНЫЕ ГАЙКИ, ПЕРЕХОДНЫЕ, SAE C
КОЛПАЧКИ РИФЛЁНЫЕ
(С неопреновой прокладкой)
ВНУТРЕННЕЙ РЕЗЬБОЙ
1
NRS4-0043
3
/16” диаметр трубы x
1
/4” FFL
MV-2245
/4” FFL
5
NRS4-0054
1
/4” диаметр трубы x5/16” FFL
MV-4910
/16” FFL
3
NRS4-0064
1
/4” диаметр трубы x
3
/8” FFL
NFT5-6
/8” FFL
NRS4-0065
5
/16” диаметр трубы x
3
/8” FFL
NRS4-0086
3
/8” диаметр трубы x
1
/2” FFL
NRS4-0108
1
/2” диаметр трубы x
5
/8” FFL
NRS4-1210
5
/8” диаметр трубы x
3
/4” FFL
N4
ДЛИННЫЕ ГАЙКИ
(Антивибрационная)
N4-04
1
/4” FFL
N4-05
5
/16” FFL
N4-06
3
/8” FFL
N4-08
1
/2” FFL
1
5
2
N4-10
/8” FFL
N4-12
3
/4” FFL
NS4
КОРОТКИЕ КОВАНЫЕ ГАЙКИ, SAE C
ВНУТРЕННЕЙ РЕЗЬБОЙ х ММ
NS4-06mm
6 mm диаметр трубы x
1
/4” FFL
NS4-10mm
10 mm диаметр трубы x
3
/8” FFL
NS4-12mm
12 mm диаметр трубы x
1
/2” FFL
N5
NS4-16mm
16 mm диаметр трубы x
5
/8” FFL
NS4-18mm
18 mm диаметр трубы x
3
/4” FFL
КОЛПАЧКИ, SAE C ВНУТРЕННЕЙ РЕЗЬБОЙ
NS4-22mm
22 mm диаметр трубы x
7
/8” FFL
1
N5-04
/4” FFL
5
N5-05
/16” FFL
3
N5-06
/8” FFL
1
N5-08
/2” FFL
5
N5-10
/8” FFL
3
N5-12
/4” FFL
1
2
2
1
NS4
NRS4
КОРОТКИЕ КОВАНЫЕ ГАЙКИ, SAE C
КОВАНЫЕ ГАЙКИ, ПЕРЕХОДНЫЕ, SAE C
ВНУТРЕННЕЙ РЕЗЬБОЙ
ВНУТРЕННЕЙ РЕЗЬБОЙ х ММ
NS4-03
3
/16” диаметр трубы x3/16” FFL
1
1
NRS4-3/8x6mm
6 mm диаметр трубы x
3
/8” FFL
NS4-04
/4” диаметр трубы x
/4” FFL
NRS4-3/8x8mm
8 mm диаметр трубы x
3
/8” FFL
NS4-05
5
/16” диаметр трубы x5/16” FFL
3
3
NRS4-1/2x10mm
10 mm диаметр трубы x
1
/2” FFL
NS4-06
/8” диаметр трубы x
/8” FFL
1
1
NRS4-5/8x12mm
12 mm диаметр трубы x
5
/8” FFL
NS4-08
/2” диаметр трубы x
/2” FFL
5
5
NRS4-5/8x15mm
15 mm диаметр трубы x
5
/8” FFL
NS4-10
/8” диаметр трубы x
/8” FFL
3
3
NRS4-3/4x16mm
16 mm диаметр трубы x
3
/4” FFL
NS4-12
/4” диаметр трубы x
/4” FFL
NRS4-7/8x20mm
20 mm диаметр трубы x
7
/8” FFL
_
143 _
3
1
2
T3
P2
ЗАГЛУШКИ РЕЗЬБОВЫЕ, SAE C НАРУЖНОЙ
ТРОЙНИКИ РЕЗЬБОВЫЕ, 2 х SAE C НАРУЖНОЙ
РЕЗЬБОЙ
РЕЗЬБОЙ х NPT C НАРУЖНОЙ РЕЗЬБОЙ
P2-03
3
/16” MFL
T3-04A
1
/4” MFL x
1
/8” MPT x
1
/4” MFL
P2-04
1
/4” MFL
T3-04B
1
/4” MFL x
1
/4” MPT x
1
/4” MFL
P2-05
5
/16” MFL
T3-06B
3
/8” MFL x
1
/4” MPT x
3
/8” MFL
P2-06
3
/8” MFL
T3-08D
1
/2” MFL x
1
/2” MPT x
1
/2” MFL
P2-08
1
/2” MFL
T3-12E
3
/4” MFL x
3
/4” MPT x
3
/4” MFL
P2-10
5
/8” MFL
P2-12
3
/4” MFL
3
3
2
1
T1
2
1
TR2
ТРОЙНИКИ РЕЗЬБОВЫЕ, 2 х SAE C НАРУЖНОЙ
РЕЗЬБОЙ х NPT C НАРУЖНОЙ РЕЗЬБОЙ
ТРОЙНИКИ РЕЗЬБОВЫЕ ПЕРЕХОДНЫЕ, 3 x
T1-04A
1
/4” MFL x
1
/4” MFL x
1
/8” MPT
SAE C НАРУЖНОЙ РЕЗЬБОЙ
T1-04B
1
/4” MFL x
1
/4” MFL x
1
/4” MPT
TR2-00446
1
/4” MFL x
1
/4” MFL x
3
/8” MFL
T1-04C
1
/4” MFL x
1
/4” MFL x
3
/8” MPT
TR2-00664
3
/8” MFL x
3
/8” MFL x
1
/4” MFL
T1-06B
3
/8” MFL x
3
/8” MFL x
1
/4” MPT
TR2-00668
3
/8” MFL x
3
/8” MFL x
1
/2” MFL
T1-06C
3
/8” MFL x
3
/8” MFL x
3
/8” MPT
TR2-00886
1
/2” MFL x
1
/2” MFL x
3
/8” MFL
T1-08C
1
/2” MFL x
1
/2” MFL x
3
/8” MPT
T1-08D
1
/2” MFL x
1
/2” MFL x
1
/2” MPT
T1-10C
5
/8” MFL x
5
/8” MFL x
3
/8” MPT
T1-10D
5
/8” MFL x
5
/8” MFL x
1
/2” MPT
1
2
3
U1
ШТУЦЕРА, SAE C НАРУЖНОЙ РЕЗЬБОЙ х
1
2
NPT C НАРУЖНОЙ РЕЗЬБОЙ
T2
U1-03A
3
/16” MFL
x
1
/8” MPT
U1-04A
1
/4” MFL
x
1
/8” MPT
ТРОЙНИКИ РЕЗЬБОВЫЕ, 3 х SAE C
1
1
U1-04B
/4” MFL
x
/4” MPT
НАРУЖНОЙ РЕЗЬБОЙ
U1-04C
1
/4” MFL
x
3
/8” MPT
T2-04
1
/4” MFL
U1-04D
1
/4” MFL
x
1
/2” MPT
T2-05
5
/16” MFL
U1-05A
5
/16” MFL
x
1
/8” MPT
T2-06
3
/8” MFL
U1-05B
5
/16” MFL
x
1
/4” MPT
1
5
3
T2-08
/2” MFL
U1-05C
/16” MFL
x
/8” MPT
5
U1-06A
3
/8” MFL
x
1
/8” MPT
T2-10
/8” MFL
3
U1-06B
3
/8” MFL
x
1
/4” MPT
T2-12
/4” MFL
U1-06C
3
/8” MFL
x
3
/8” MPT
U1-06D
3
/8” MFL
x
1
/2” MPT
3
3
3
U1-06E
/8” MFL
x
/4” MPT
U1-08A
1
/2” MFL
x
1
/8” MPT
U1-08B
1
/2” MFL
x
1
/4” MPT
U1-08C
1
/2” MFL
x
3
/8” MPT
1
2
U1-08D
1
/2” MFL
x
1
/2” MPT
1
3
U1-08E
/2” MFL
x
/4” MPT
T6
U1-10B
5
/8” MFL
x
1
/4” MPT
U1-10C
5
/8” MFL
x
3
/8” MPT
ТРОЙНИК РЕЗЬБОВОЙ, 2 х SAE C НАРУЖНОЙ
U1-10D
5
/8” MFL
x
1
/2” MPT
U1-10E
5
/8” MFL
x
3
/4” MPT
РЕЗЬБОЙ х SAE C ВНУТРЕННЕЙ РЕЗЬБОЙ
3
1
U1-12D
/4” MFL
x
/2” MPT
(Поставляется с медной прокладкой)
U1-12E
3
/4” MFL
x
3
/4” MPT
T6-4
1
/4” MFL x
1
/4” MFL x
1
/4” FFL
U1-06M14
3
/8” MFL
x
M14
_
_
144
2
2
1
1
U5
U2
ШТУЦЕРА, 2 х SAE C НАРУЖНОЙ РЕЗЬБОЙ
ШТУЦЕРА-ПЕРЕХОДНИКИ, SAE C ВНУТРЕННЕЙ
РЕЗЬБОЙ x NPT C НАРУЖНОЙ РЕЗЬБОЙ
U2-03
3
/16” MFL
x
3
/16” MFL
(включая 1 медная прокладка)
U2-04
1
/4” MFL
x
1
/4” MFL
U5-04A
1
/8” MPT
x
1
/4” FFL
U2-05
5
/16” MFL
x
5
/16” MFL
U5-04B
1
/4” MPT
x
1
/4” FFL
U2-06
3
/8” MFL
x
3
/8” MFL
U5-06B
1
/4” MPT
x
3
/8” FFL
U2-08
1
/2” MFL
x
1
/2” MFL
U5-08D
1
/2” MPT
x
1
/2” FFL
U2-10
5
/8” MFL
x
5
/8” MFL
U2-12
3
/4” MFL
x
3
/4” MFL
1
2
1
2
U3
U6
ШТУЦЕРА-ПЕРЕХОДНИКИ, SAE C НАРУЖНОЙ
СОЕДИНЕНИЯ, SAE C ВНУТРЕННЕЙ
РЕЗЬБОЙ х NPT C ВНУТРЕННЕЙ РЕЗЬБОЙ
РЕЗЬБОЙ x NPT C ВНУТРЕННЕЙ РЕЗЬБОЙ
(С 1 медной прокладкой)
U3-04A
1
/4” MFL
x
1
/8” FPT
U3-04B
1
/4” MFL
x
1
/4” FPT
1
1
U6-4A
/8” FPT
x
/4” FFL
U3-04C
1
/4” MFL
x
3
/8” FPT
1
1
U6-4B
/4” FPT
x
/4” FFL
U3-05A
5
/16” MFL
x
1
/8” FPT
U3-05B
5
/16” MFL
x
1
/4” FPT
U3-06A
3
/8” MFL
x
1
/8” FPT
U3-06B
3
/8” MFL
x
1
/4” FPT
U3-06C
3
/8” MFL
x
3
/8” FPT
U3-06D
3
/8” MFL
x
1
/2” FPT
U3-08B
1
/2” MFL
x
1
/4” FPT
U3-08C
1
/2” MFL
x
3
/8” FPT
U3-08D
1
/2” MFL
x
1
/2” FPT
U3-10C
5
/8” MFL
x
3
/8” FPT
U3-10D
5
/8” MFL
x
1
/2” FPT
U3-10E
5
/8” MFL
x
3
/4” FPT
1
2
UR2
2
1
ШТУЦЕРА-ПЕРЕХОДНИКИ, 2 х SAE C
НАРУЖНОЙ РЕЗЬБОЙ
U4
1
3
UR2-0043
/4” MFL
x
/16” MFL
5
1
СОЕДИНИТЕЛИ, 2 х SAE C ВНУТРЕННЕЙ
UR2-0054
/16” MFL
x
/4” MFL
3
1
РЕЗЬБОЙ (включая 2 медные прокладки)
UR2-0064
/8” MFL
x
/4” MFL
3
5
UR2-0065
/8” MFL
x
/16” MFL
1
1
UR2-0084
/2” MFL
x
/4” MFL
U4-04
1
/4” FFL
1
3
UR2-0086
/2” MFL
x
/8” MFL
U4-06
3
/8” FFL
5
1
UR2-0104
/8” MFL
x
/4” MFL
U4-08
1
/2” FFL
5
3
UR2-0106
/8” MFL
x
/8” MFL
U4-10
5
/8” FFL
5
1
UR2-0108
/8” MFL
x
/2” MFL
U4-12
3
/4” FFL
3
1
UR2-0128
/4” MFL
x
/2” MFL
3
5
UR2-1210
/4” MFL
x
/8” MFL
_
145 _
2
2
1
1
UR3
US5
ШТУЦЕРА-ПЕРЕХОДНИКИ, SAE C ВНУТРЕННЕЙ
СОЕДИНЕНИЯ, SAE C ВНУТРЕННЕЙ
РЕЗЬБОЙ х SAE C НАРУЖНОЙ РЕЗЬБОЙ
РЕЗЬБОЙ С ГАЙКОЙ Х ODS ПОД ПАЙКУ
(С 1 медной прокладкой)
UR3-0045
1
/4” FFL
x
5
/16” MFL
US5-0044
1
/4” ODS
x
1
/4” FFL
UR3-0046
1
/4” FFL
x
3
/8” MFL
US5-0066
3
/8” ODS
x
3
/8” FFL
UR3-0048
1
/4” FFL
x
1
/2” MFL
US5-0088
1
/2” ODS
x
1
/2” FFL
UR3-0064
3
/8” FFL
x
1
/4” MFL
US5-1010
5
/8” ODS
x
5
/8” FFL
UR3-0065
3
/8” FFL
x
5
/16” MFL
UR3-0068
3
/8” FFL
x
1
/2” MFL
UR3-0084
1
/2” FFL
x
1
/4” MFL
UR3-0086
1
/2” FFL
x
3
/8” MFL
UR3-0810
1
/2” FFL
x
5
/8” MFL
UR3-0106
5
/8” FFL
x
3
/8” MFL
UR3-0108
5
/8” FFL
x
1
/2” MFL
UR3-1012
5
/8” FFL
x
3
/4” MFL
UR3-1210
3
/4” FFL
x
5
/8” MFL
1
2
USTK
2
1
STEK-СОЕДИНЕНИЯ
(С 1 медной прокладкой) (в списке СЕ)
US3
1
USTK-04
/4” STEK сварное соединение
x 1/4” SAE С ГАЙКОЙ
3
ШТУЦЕРА, SAE C НАРУЖНОЙ РЕЗЬБОЙ x
USTK-06
/8” STEK сварное соединение
x 3/8” SAE С ГАЙКОЙ
ODS ПОД ПАЙКУ
1
USTK-08
/2” STEK сварное соединение
x 1/2” SAE С ГАЙКОЙ
1
1
US3-0044
/4” MFL
x
/4” ODS
5
USTK-10
/8” STEK сварное соединение
1
5
US3-0045
/4” MFL
x
/16” ODS
x 5/8” SAE С ГАЙКОЙ
1
3
3
US3-0046
/4” MFL
x
/8” ODS
USTK-12
/4” STEK сварное соединение
3
1
US3-0064
/8” MFL
x
/4” ODS
x 3/4” SAE С ГАЙКОЙ
3
5
US3-0065
/8” MFL
x
/16” ODS
3
3
US3-0066
/8” MFL
x
/8” ODS
3
1
US3-0068
/8” MFL
x
/2” ODS
3
5
US3-0610
/8” MFL
x
/8” ODS
1
1
3
US3-0086
/2” MFL
x
/8” ODS
1
1
US3-0088
/2” MFL
x
/2” ODS
1
5
2
US3-0810
/2” MFL
x
/8” ODS
USTKR-46
5
1
US3-0108
/8” MFL
x
/2” ODS
5
5
US3-1010
/8” MFL
x
/8” ODS
STEK-СОЕДИНЕНИЕ с переходной гильзой
5
3
US3-1012
/8” MFL
x
/4” ODS
5
7
(С 1 медной прокладкой) (в списке СЕ)
US3-1014
/8” MFL
x
/8” ODS
3
3
US3-1212
/4” MFL
x
/4” ODS
1
USTKR-46
/4” STEK сварное соединение
3
7
US3-1214
/4” MFL
x
/8” ODS
x 3/8” SAE С ГАЙКОЙ
2
1
2
1
US4
UX1
ДВЕ НАКИДНЫЕ ГАЙКИ НА ТРУБКЕ
ДЛИННЫЕ ШТУЦЕРА, SAE C НАРУЖНОЙ
US4-04
1
/4” FFL
x
1
/4” FFL
РЕЗЬБОЙ x NPT C НАРУЖНОЙ РЕЗЬБОЙ
US4-06
3
/8” FFL
x
3
/8” FFL
1
1
1
1
UX1-4A
/4” MFL
x
/8” MPT
US4-08
/2” FFL
x
/2” FFL
1
1
5
5
UX1-4B
/4” MFL
x
/4” MPT
US4-10
/8” FFL
x
/8” FFL
_
146 _
КОВАНЫЕ ФИТИНГИ NPT ИЗГОТОВЛЕННЫЕ ИЗ ЛАТУНИ
“НАЦИОНАЛЬНЫЙ СТАНДАРТ ТРУБНОЙ РЕЗЬБЫ”
Соединения:
• MPT (NPT с наружной резьбой)
• FPT (NPT с внутренней резьбой)
• Они прекрасно монтируются, антивибрационные, большой выбор...
Применение, спецификация, нормы:
• См. раздел “Кованые фитинги из латуни” на стр. 139.
104-B
100-B
ШЕСТИГРАННЫЕ МУФТЫ, 2 x NPT С
ВНУТРЕННЕЙ РЕЗЬБОЙ
КОВАНЫЕ УГОЛКИ 90°, 2 x NPT С
ВНУТРЕННЕЙ РЕЗЬБОЙ
104-B-02
1
/8” FPT
104-B-04
1
/4” FPT
100-B-02
1
/8” FPT
100-B-04
1
/4” FPT
100-B-06
3
/8” FPT
100-B-08
1
/2” FPT
101-B
108-B
КОВАНЫЕ ТРОЙНИКИ, 3 x NPT С
КОЛПАЧКИ, NPT С ВНУТРЕННЕЙ РЕЗЬБОЙ
ВНУТРЕННЕЙ РЕЗЬБОЙ
101-B-02
1
/8” FPT
108-B-02
1
/8” FPT
101-B-04
1
/4” FPT
108-B-04
1
/4” FPT
101-B-06
3
/8” FPT
108-B-06
3
/8” FPT
101-B-08
1
/2” FPT
108-B-08
1
/2” FPT
109-B
ПРОБКИ С КВАДРАТНОЙ ГОЛОВКОЙ, NPT
103-B
С НАРУЖНОЙ РЕЗЬБОЙ
МУФТЫ С ШЕСТИГРАННОЙ ГАЙКОЙ, 2 x
109-B-02
1
/8” MPT
1
NPT С ВНУТРЕННЕЙ РЕЗЬБОЙ
109-B-04
/4” MPT
3
109-B-06
/8” MPT
103-B-02
1
/8” FPT
1
109-B-08
/2” MPT
103-B-04
1
/4” FPT
103-B-06
3
/8” FPT
103-B-08
1
/2” FPT
_
147 _
1
1
2
2
110-B
116-B
ШЕСТИГРАННЫЕ ВТУЛКИ, NPT С НАРУЖНОЙ
УГОЛКИ 90°, NPT С НАРУЖНОЙ РЕЗЬБОЙ x
РЕЗЬБОЙ x NPT С ВНУТРЕННЕЙ РЕЗЬБОЙ
NPT С ВНУТРЕННЕЙ РЕЗЬБОЙ
110-B-04x02
1
/4” MPT x 1/8” FPT
116-B-02
1
/8” MPT x 1/8” FPT
110-B-06x02
3
/8” MPT x 1/8” FPT
116-B-04
1
/4” MPT x 1/4” FPT
110-B-06x04
3
/8” MPT x 1/4” FPT
116-B-06
3
/8” MPT x 3/8” FPT
110-B-08x02
1
/2” MPT x 1/8” FPT
116-B-08
1
/2” MPT x 1/2” FPT
110-B-08x04
1
/2” MPT x 1/4” FPT
110-B-08x06
1
/2” MPT x 3/8” FPT
110-B-12x06
3
/4” MPT x 3/8” FPT
110-B-12x08
3
/4” MPT x 1/2” FPT
111-B
117-B
КОНТРГАЙКИ, NPT С ВНУТРЕННЕЙ
ШЛИЦЕВЫЕ ПРОБКИ, NPT С НАРУЖНОЙ
РЕЗЬБОЙ (Крепёжная, уплотнительная)
РЕЗЬБОЙ
1
1
117-B-02
/8” MPT
111-B-02
/8” FPT
117-B-04
1
/4” MPT
1
111-B-04
/4” FPT
117-B-06
3
/8” MPT
3
111-B-06
/8” FPT
1
111-B-08
/2” FPT
2
1
112-B
119-B
СОЕДИНЕНИЯ, 2 x NPT С НАРУЖНОЙ
ВТУЛКИ-ПЕРЕХОДНИКИ, 2 x NPT С
РЕЗЬБОЙ
ВНУТРЕННЕЙ РЕЗЬБОЙ
112-B-02
1
/8” MPT
1
1
119-B-04x02
/4” FPT x
/8” FPT
112-B-04
1
/4” MPT
3
1
119-B-06x04
/8” FPT x
/4” FPT
112-B-06
3
/8” MPT
1
3
119-B-08x06
/2” FPT x
/8” FPT
112-B-08
1
/2” MPT
2
1
113-B
120-B
СОЕДИНЕНИЯ, 2 x NPT С НАРУЖНОЙ
ШЕСТИГРАННЫЕ ШТУЦЕРА-ПЕРЕХОДНИКИ,
NPT С ВНУТРЕННЕЙ РЕЗЬБОЙ x NPT С
РЕЗЬБОЙ
НАРУЖНОЙ РЕЗЬБОЙ
113-B-02x24
1
/8” MPT - 38 мм
1
120-B-02x02
1
/8” FPT
x
1
/8” MPT
113-B-04x24
/4” MPT - 38 мм
1
120-B-04x02
1
/4” FPT
x
1
/8” MPT
113-B-04x32
/4” MPT - 51 мм
1
120-B-04x04
1
/4” FPT
x
1
/4” MPT
113-B-04x48
/4” MPT - 76 мм
120-B-06x04
3
/8” FPT
x
1
/4” MPT
1
3
120-B-08x06
/2” FPT
x
/8” MPT
120-B-08x08
1
/2” FPT
x
1
/2” MPT
_
148 _
1
121-B (P3)
ЗАГЛУШКИ С ШЕСТИГРАННОЙ ШЛЯПКОЙ,
ТИП 501
2
NPT С НАРУЖНОЙ РЕЗЬБОЙ
90° УГОЛКИ ИЗ КОВАННОЙ ЛАТУНИ, ODS
121-B-02 (P3-A)
1
/8” MPT
121-B-04 (P3-B)
1
/4” MPT
ОКОНЧАНИЕ ПОД ПАЙКУ х NPT С НАРУЖНОЙ
121-B-06 (P3-C)
3
/8” MPT
РЕЗЬБОЙ
121-B-08 (P3-D)
1
/2” MPT
3
802106
1
/4” ODS
x
1
/4” MPT
121-B-12 (P3-E)
/4” MPT
1
1
802107
/4” ODS
x
/8” MPT
802115
3
/8” ODS
x
1
/4” MPT
3
1
802116
/8” ODS
x
/8” MPT
802125
1
/2” ODS
x
3
/8” MPT
5
3
802132
/8” ODS
x
/8” MPT
1
122-B (U10)
ШТУЦЕРА, 2 x NPT С НАРУЖНОЙ РЕЗЬБОЙ
ТИП 502
2
122-B-02 (U10-A)
1
/8” MPT
122-B-04 (U10-B)
1
/4” MPT
90° УГОЛКИ ИЗ КОВАННОЙ ЛАТУНИ, ODS
122-B-06 (U10-C)
3
/8” MPT
1
ОКОНЧАНИЕ ПОД ПАЙКУ х NPT С
122-B-08 (U10-D)
/2” MPT
ВНУТРЕННЕЙ РЕЗЬБОЙ
802206
1
/4” ODS
x
1
/4” FPT
802207
1
/4” ODS
x
1
/8” FPT
802214
3
/8” ODS
x
3
/8” FPT
802216
3
/8” ODS
x
1
/8” FPT
802225
1
/2” ODS
x
3
/8” FPT
802226
1
/2” ODS
x
1
/4” FPT
2
1
123-B
СОЕДИНЕНИЯ С ШЕСТИГРАННОЙ ГАЙКОЙ,
3
2 x NPT С НАРУЖНОЙ РЕЗЬБОЙ
123-B-04x02
1
/4” MPT x 1/8” MPT
1
2
123-B-06x04
3
/8” MPT x 1/4” MPT
ТИП 602
ТРОЙНИКИ ИЗ КОВАННОЙ ЛАТУНИ, 2 х
ODS ОКОНЧАНИЕ ПОД ПАЙКУ х NPT С
ВНУТРЕННЕЙ РЕЗЬБОЙ
804208
1
/4” ODS x
1
/4” ODS x
1
/4” FPT
804209
1
/4” ODS x
1
/4” ODS x
1
/8” FPT
804228
3
/8” ODS x
3
/8” ODS x
3
/8” FPT
804229
3
/8” ODS x
3
/8” ODS x
1
/4” FPT
129-B
804230
3
/8” ODS x
3
/8” ODS x
1
/8” FPT
804259
1
/2” ODS x
1
/2” ODS x
3
/8” FPT
АНКЕРНЫЙ БОЛТ, NPT С ВНУТРЕННЕЙ
5
5
1
804283
/8” ODS x
/8” ODS x
/2” FPT
РЕЗЬБОЙ
1
129-B-02x24
/8” FPT - Длина: 38 мм
_
149 _

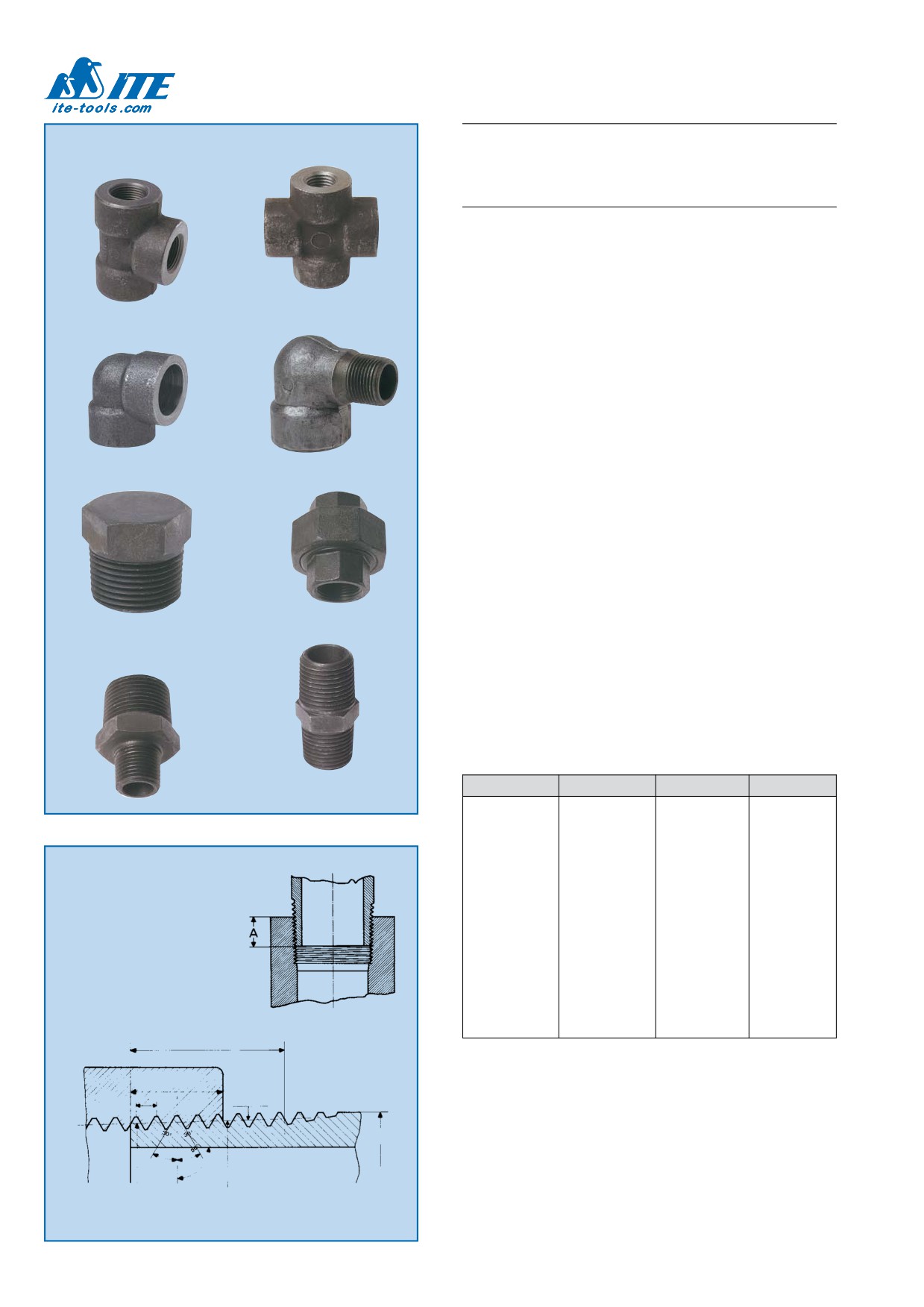

СТАЛЬНЫЕ ФИТИНГИ ДЛЯ
ХОЛОДОСНАБЖЕНИЯ
“Сталь 3000 & режим 80”
Применение
• Кованные, стальные фитинги и соединения
“NРТ”
широко применяются:
- в системах охлаждения
- в системах кондиционирования воздуха
- в морской индустрии и индустрии производства масел
• Обе резьбы, наружная МРТ и внутренняя FPT, получились
следующим образом:
-
“NPT”: Национальная трубная резьба в соответствии со
стандартом US.
-
“PIPE”: термин, который изредка используется
(Они не похожи на резьбу “GAS” или “BSP”)
• Для обозначения данных фитингов и соединений, обычно
используют такие профессиональные термины:
-
“МРТ” = NPT с наружной резьбой
-
“FРТ” = NPT с внутренней резьбой.
-
“BUTT WELD ” = Стыковое сварное соединение.
-
“SW” = Сварка конца сварной муфты
Спецификации
• Контакт резьбы: “метал/метал”.
• Герметичность под высоким давлением.
• Все фитинги “фосфатированы”. Процесс состоит из химической
обработки, осуществляется с целью защитить стальные фитинги
от коррозии и более обезопасить установку от утечки.
•
“Фосфатированые” фитинги имеют ряд механических
преимуществ и уменьшают усилие для установки без утечки
на 20%.
• Также нет риска заедания, несмотря на частые разборки и
повторные сборки.
НОРМЫ
• Размеры в соответствии с ASME - B16.11 - 1991
BS3799 - 1974
NFE29600 - 1987
• Резьбы в соответствии с NFE03-601/ASME - B1.20.1 - 1983
• Материал в соответствии с ASTM A 105
ASTM A 106
A182 F 304L
A182 F 316L
РАБОЧЕЕ ДАВЛЕНИЕ
°C
°F
бар
psi
-29 до 38
-20 до 100
206,9
3000
66
150
203,4
2950
93
200
201,0
2915
121
250
198,3
2875
149
300
196,2
2845
177
350
193,8
2810
204
400
191,4
2775
РЕЗЬБОВОЕ СОЕДИНЕНИЕ
232
450
187,2
2715
Положение ввинчиваемого
260
500
179,7
2605
288
550
169,7
2460
конца`резьбы для
316
600
159,3
2310
достижения плотного
343
650
148,3
2150
резьбового соединения в
371
700
135,2
1960
соответствии со стандартом
399
750
122,4
1775
ASA-B. 2-1 или API Std 5 B.
427
800
105,2
1525
454
850
86,2
1250
482
900
63,8
925
510
950
44,1
640
538
1000
24,1
350
L2
Коническая резьба
Основное применение
1/16” (1,5 мм)
Многоразовое применение, а также легкая и надежная сборка для:
• Указателей уровня жидкости (на трубопроводе, в линии, в
P
L1
приемниках и т.д.).
• Стальной или медной резьбы разгрузочных вентилей
(штуцеров) (входное отверстие, выходное отверстие и т.д.).
• Поплавкового реле или регулятора уровня.
• Манометров, коллекторов, сервисных вентилей,
D
расширительных клапанов и т.д.
• Соленоидных вентилей.
• Трубопроводов всех систем охлаждения и кондиционирования
E0
E1
воздуха и т.д.
ФИТИНГИ ДЛЯ ХОЛОДОСНАБЖЕНИЯ
Установка
• Для предотвращения образования трещин на сварном
соединении, необходимо вынуть трубу приблизительно на
1,5 мм (1/16”) от основания муфты.
_
_
150
содержание .. 3 4 5 6 ..
