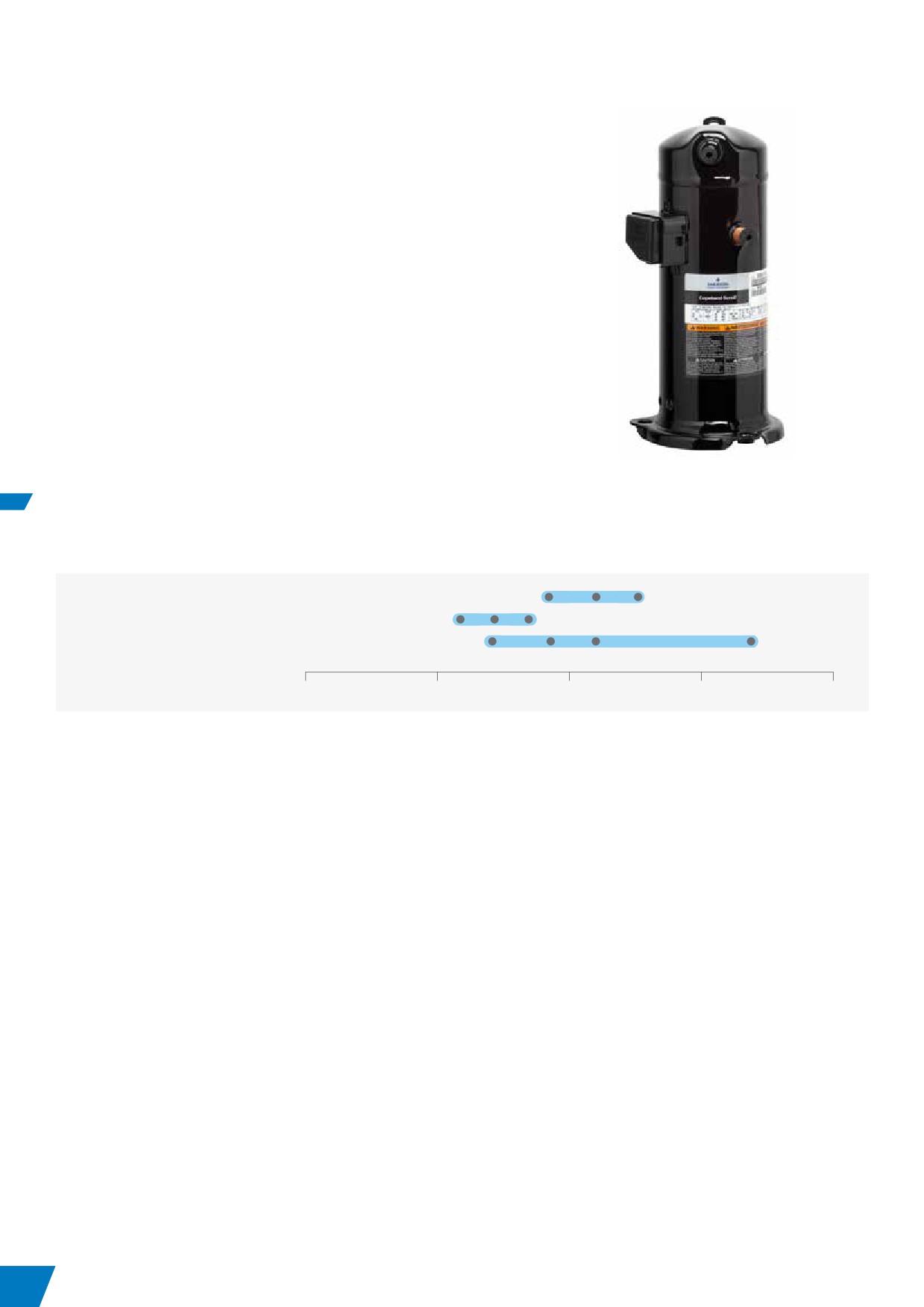

Модельный ряд малых спиральных компрессоров Copeland™ ZS, ZB и ZF*KA
для низкотемпературных и среднетемпературных систем
Существующий ассортимент спиральных компрессоров ZB*KCE и ZF*K4E
расширен модельным рядом спиральных компрессоров Copeland ZS*KA,
ZB*KA и ZF*KA, который является инновационным в области спиральных
технологий для холодильного оборудования с незначительной номинальной
объемной производительностью от 2,4 до 6,7 м3/ч.
Модели ZS*KA и ZB*KA предназначены для среднетемпературных холодильных
систем и идеально подходят для таких устройств, как камерные холодильники,
холодильные шкафы, холодильные камеры, торговое оборудование и
молочные цистерны. Мощность спиральных компрессоров модели ZB*KA
составляет от 0,7 до 1,3 л. с., а моделей ZS*KA — от 1,3 до 1,8 л. с.
Модели ZF*KA подходят для низкотемпературных систем, таких как камерные
морозильники и морозильные шкафы. Их мощность составляет от 1 до 2,5 л. с.
Модели ZS, ZB и ZF*KA работают с несколькими хладагентами и отличаются
низким уровнем шума и вибраций, что особенно важно для секторов
розничной торговли и общественного питания. Эти модели рекомендуются
для супермаркетов, ресторанов, магазинов «шаговой доступности», а также
для молокоохладителей. Их компактный дизайн обеспечивает сезонную
эффективность, на 28 % превосходящую показатели аналогичных герметичных
Модельный ряд компрессоров ZS*KA Copeland Scroll
поршневых компрессоров. Они работают с современными хладагентами ГФУ,
для среднетемпературного охлаждения
а также с новыми хладагентами с низким ПГП и смесями на основе ГФО.
Модельный ряд компрессоров
ZS*KA
ZB*KA
ZF*KA
Номинальная объемная
производительность (м3/ч)
0
2
4
6
8
Характеристики и преимущества
Максимально допустимое давление (PS)
• Осевое и радиальное согласование спиралей Copeland
• ZS09 - ZS13KA:
Scroll,
обеспечивающее превосходные показатели
Со стороны низкого давления 21,6 бар (изб,) /
надежности и эффективности
со стороны высокого давления 31,9 бар (изб,)
• Высокий показатель сезонной энергоэффективности, так
• ZB06 - ZB08KA:
как спирали компрессора имеют конструкцию, специально
со стороны низкого давления 21,0 бар (изб.) /
адаптированную к условиям, в которых оборудование
со стороны высокого давления 28,8 бар (изб.)
работает большую часть времени
• Рост эффективности до 15 % по сравнению с герметичными
• ZF03 - ZF07KA:
поршневыми компрессорами при номинальных условиях
со стороны низкого давления 21,0 бар (изб.) /
эксплуатации и улучшение до 28 % при более низких
со стороны высокого давления 28,8 бар (изб.)
температурах конденсации
• Возможность установки поставляемого отдельно
шумозащитного кожуха, позволяющего дополнительно
снизить уровень звукового давления на величину до
10 дБ(А)
• Широкий рабочий диапазон: от -25 до 10 °C, включая
минимальный предел конденсации 10 °C, для ZS*KA и
ZB*KA и от -40 до -12 °C для ZF*KA
• Работают с хладагентами R407A/F/C, R448A, R449A, R404A,
и R134a
70
Рабочий диапазон
ZS*KA - R134a
ZB*KA - R134a
80
70
70
75
60
65
50
55
40
45
30
35
20
10
25
0
15
-25
-20
-15
-10
-5
0
5
10
-15
-10
-5
0
5
10
15
20
Температура кипения, °C
Температура кипения, °C
Температура всасываемого газа не более 20 °С
Температура всасываемого газа не более 20 °С
ZS*KA - R448A/R449A
ZB*KA - R448A/R449A
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
-30
-25
-20
-15
-10
-5
0
5
10
15
-25
-20
-15
-10
-5
0
5
10
Температура кипения, °C
Температура кипения, °C
Перегрев на
Температура
Перегрев на
Температура
всасывании не
всасываемого газа не
всасывании не
всасываемого газа
более 10 K
более 20 °С
более 10 K
не более 20 °С
ZF*KA - R448A/R449A
70
60
50
40
30
20
10
0
-45
-40
-35
-30
-25
-20
-15
-10
Температура кипения, °C
Температура всасываемого
газа не более 20 °С
71
Технические данные
Версия
Максимальный
Ток
двигателя/
рабочий ток
блокировки
Код
(A)
ротора (A)
Длина/
ширина/
Модели
высота
1
3
1
3
1
3
(мм)
фаза*
фазы**
фаза*
фазы**
фаза*
фазы**
Среднетемпературные
ZB06KAE
0,8
2,4
3/4
1/2
0,7
246/246/380
21
PFJ
TFD
5
2
32
15
59
ZB07KAE
1,0
2,9
3/4
1/2
0,7
246/246/380
23
PFJ
TFD
6
2
45
20
59
ZB08KAE
1,2
3,4
3/4
1/2
0,7
246/246/380
23
PFJ
TFD
7
2
45
20
59
ZS09KAE
1,3
3,7
3/4
1/2
0,7
246/246/399
22
PFJ
TFD
7
3
45
27
58
ZS11KAE
1,5
4,4
3/4
1/2
0,7
246/246/399
22
PFJ
TFD
9
3
45
27
58
ZS13KAE
1,8
5,0
3/4
1/2
0,7
246/246/399
22
PFJ
TFD
10
4
54
29
59
Низкотемпературные
ZF03KAE
1,0
2,8
3/4
1/2
0,7
246/246/387
22
PFJ
TFD
5
2
40
20
40
ZF04KAE
1,3
3,7
3/4
1/2
0,7
246/246/387
22
PFJ
TFD
6
3
45
27
45
ZF05KAE
1,5
4,4
3/4
1/2
0,7
246/246/387
22
PFJ
TFD
7
5
45
27
45
ZF07KAE
2,5
6,7
3/4
1/2
0,7
246/246/387
23
PFJ
TFD
11
4
79
27
79
* 1 фаза: 230 В / 50 Гц
** 3 фазы: 380-420 В / 50 Гц
*** На расстоянии 1 м: уровень звукового давления на расстоянии 1 м от компрессора, в свободных полевых условиях
Производительность
Температура конденсации 40°C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R407A
R407A
Температура кипения (°C)
Температура кипения (°C)
Модель
-35
-30
-25
-20
-15
-10
-5
Модель
-35
-30
-25
-20
-15
-10
-5
Среднетемпературные
ZB06KAE
0,9
1,1
1,4
1,7
ZB06KAE
0,6
0,6
0,6
0,6
ZB07KAE
1,0
1,3
1,7
2,1
ZB07KAE
0,7
0,7
0,7
0,8
ZB08KAE
1,2
1,5
1,9
2,3
ZB08KAE
0,8
0,8
0,9
0,9
ZS09KAE
0,9
1,2
1,5
1,8
2,2
2,6
ZS09KAE
0,7
0,8
0,8
0,8
0,8
0,9
ZS11KAE
1,1
1,4
1,7
2,1
2,6
3,1
ZS11KAE
0,9
0,9
1,0
1,0
1,0
1,1
ZS13KAE
1,2
1,6
2,0
2,4
2,9
3,6
ZS13KAE
1,0
1,1
1,1
1,2
1,2
1,2
Низкотемпературные
ZF03KAE
0,5*
0,6*
0,8*
0,9*
1,2*
ZF03KAE
0,6*
0,6*
0,7*
0,7*
0,7*
ZF04KAE
0,6*
0,8*
1,1*
1,4*
1,7*
ZF04KAE
0,7*
0,8*
0,8*
0,9*
0,9*
ZF05KAE
0,8*
1,0*
1,3*
1,6*
2,0*
ZF05KAE
0,9*
1,0*
1,0*
1,0*
1,0*
ZF07KAE
1,3*
1,6*
2,0*
2,5*
3,1*
ZF07KAE
1,3*
1,4*
1,4*
1,5*
1,6*
Условия: Температура всасываемого газа 20 °C/переохлаждение 0 K
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R407F
R407F
Температура кипения (°C)
Температура кипения (°C)
Модель
-35
-30
-25
-20
-15
-10
-5
Модель
-35
-30
-25
-20
-15
-10
-5
Среднетемпературные
ZB06KAE
0,9
1,1
1,4
1,7
ZB06KAE
0,6
0,6
0,6
0,6
ZB07KAE
1,0
1,3
1,7
2,1
ZB07KAE
0,7
0,7
0,7
0,8
ZB08KAE
1,2
1,5
1,9
2,3
ZB08KAE
0,8
0,8
0,9
0,9
ZS09KAE
1.2*
1.5
1.9
2.3
2.7
ZS09KAE
0.8*
0.8
0.9
0.9
0.9
ZS11KAE
1.4*
1.8
2.2
2.7
3.3
ZS11KAE
1.0*
1.0
1.1
1.1
1.1
ZS13KAE
1.6*
2.1
2.6
3.1
3.7
ZS13KAE
1.1*
1.2
1.2
1.2
1.3
Низкотемпературные
ZF03KAE
0,5*
0,6*
0,8*
1,0*
1,2*
ZF03KAE
0,6*
0,6*
0,7*
0,7*
0,8*
ZF04KAE
0,6*
0,8*
1,1*
1,4*
1,7*
ZF04KAE
0,7*
0,8*
0,8*
0,9*
1,0*
ZF05KAE
0,8*
1,0*
1,3*
1,6*
2,0*
ZF05KAE
0,9*
1,0*
1,0*
1,0*
1,0*
ZF07KAE
1,3*
1,6*
2,0*
2,5*
3,1*
ZF07KAE
1,3*
1,4*
1,4*
1,5*
1,6*
Условия: Температура всасываемого газа 20 °C/переохлаждение 0 K
* Условия: перегрев на всасывании 10 K, переохлаждение 0 K
72
Производительность
Condensing Temperature 40°C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R448A/
R448A/
R449A
R449A
Температура кипения (°C)
Температура кипения (°C)
Модель
-35
-30
-25
-20
-15
-10
-5
Модель
-35
-30
-25
-20
-15
-10
-5
Среднетемпературные
ZB06KAE
0,9
1,2
1,4
1,7
ZB06KAE
0,6
0,6
0,6
0,6
ZB07KAE
1,1
1,4
1,7
2,1
ZB07KAE
0,7
0,7
0,8
0,8
ZB08KAE
1,2
1,5
1,9
2,3
ZB08KAE
0,8
0,9
0,9
0,9
ZS09KAE
0,9
1,1
1,4
1,7
2,1
2,5
ZS09KAE
0,7
0,8
0,8
0,9
0,9
0,9
ZS11KAE
1,0
1,3
1,6
2,0
2,5
3,1
ZS11KAE
0,8
0,9
1,0
1,0
1,0
1,0
ZS13KAE
1,4
1,8
2,3
2,8
3,4
4,1
ZS13KAE
1,1
1,3
1,4
1,4
1,5
1,5
Низкотемпературные
ZF03KAE
0,5*
0,7*
0,8*
1,0*
1,3*
ZF03KAE
0,7*
0,7*
0,7*
0,7*
0,7*
ZF04KAE
0,7*
0,9*
1,1*
1,4*
1,8*
ZF04KAE
0,7*
0,8*
0,8*
0,9*
1,0*
ZF05KAE
0,8*
1,1*
1,3*
1,7*
2,1*
ZF05KAE
1,0*
1,0*
1,0*
1,0*
1,0*
ZF07KAE
1,3*
1,7*
2,1*
2,6*
3,2*
ZF07KAE
1,3*
1,4*
1,4*
1,5*
1,6*
Условия: Температура всасываемого газа 20 °C/переохлаждение 0 K
* Условия: перегрев на всасывании 10 K, переохлаждение 0 K
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R134a
R134a
Температура кипения (°C)
Температура кипения (°C)
Модель
-35
-30
-25
-20
-15
-10
-5
Модель
-35
-30
-25
-20
-15
-10
-5
Среднетемпературные
ZB06KAE
0,7
0,9
1,1
ZB06KAE
0,4
0,4
0,4
ZB07KAE
0,8
1,0
1,3
ZB07KAE
0,5
0,5
0,5
ZB08KAE
0,9
1,2
1,5
ZB08KAE
0,5
0,6
0,6
ZS09KAE
0,9
1,1
1,4
1,7
ZS09KAE
0,5
0,6
0,6
0,6
ZS11KAE
1,1
1,3
1,7
2,0
ZS11KAE
0,6
0,7
0,7
0,7
ZS13KAE
1,2
1,5
1,9
2,3
ZS13KAE
0,7
0,8
0,8
0,8
Условия: Температура всасываемого газа 20 °C/переохлаждение 0 K
73

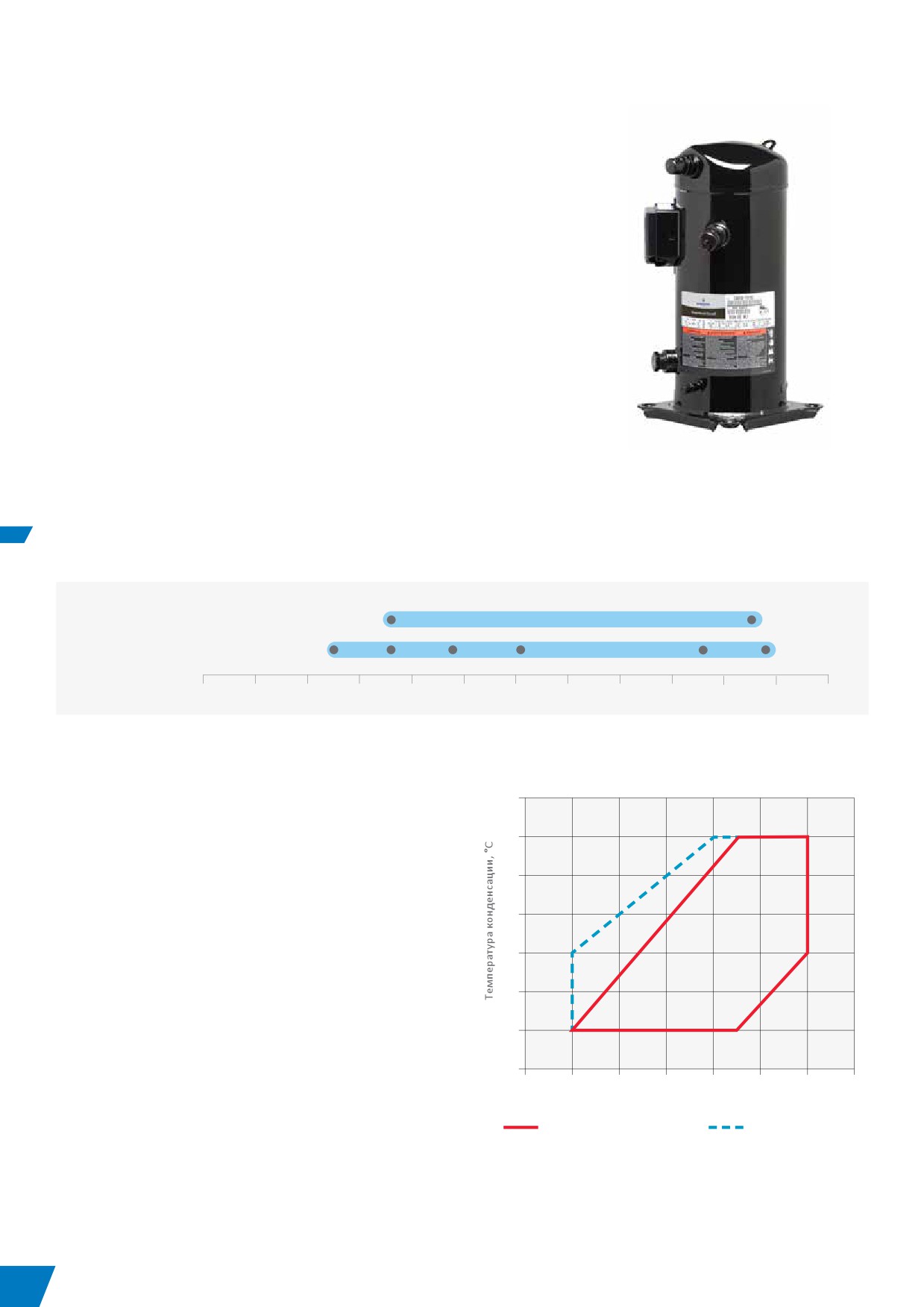

Модельные ряды спиральных компрессоров Copeland™ ZO и ZOD для субкритических
систем охлаждения на хладагенте R744
Спиральные компрессоры Copeland ZO предназначены для работы
в системах низкотемпературного охлаждения с применением хладагента R744 (CO2).
Они подходят для субкритического каскада CO2 и могут использоваться в бустерных
системах.
Растущее беспокойство о состоянии окружающей среды в связи с возможными
прямыми выбросами в атмосферу из систем охлаждения на базе ГФУ
привело к возвращению хладагента R744 на европейский рынок холодильной
техники. В некоторых странах были приняты специальные законы и налоговые льготы,
которые также содействовали переходу на R744.
В отличие от ГФУ, R744 требует изменения конструкции системы охлаж- дения.
Это связано с особыми свойствами углекислого газа. Модельный ряд спиральных
компрессоров Copeland ZO был специально разработан для систем охлаждения,
работающих на хладагенте R744. Эти модели так же эффективны и надежны, как
и обычные компрессоры Copeland scroll, даже при заливе жидкостью.
Оптимизированная конструкция компрессоров ZO позволяет эффективно решать
проблемы систем на базе хладагента R744, связанные с высоким давлением и
повышенным массовым расходом для заданной объемной производительности при
Компрессор ZO для
обеспечении надлежащей смазки.
низкотемпературного
охлаждения
Ряд включает восемь моделей, в том числе две модели digital, обеспечивающие
непрерывное регулирование холодопроизводительности в диапазоне от
10 до 100%.
Модельный ряд компрессоров ZO и ZOD
Digital ZOD
ZO
Холодопроизводи-
тельность (кВт)
0
2
4
6
8
10
12
14
16
18
20
22
24
Условия по EN12900 для R744: кипение -35 °C, конденсация -5 °C , перегрев на всасывании 10 K, переохлаждение 0 K
Характеристики и преимущества

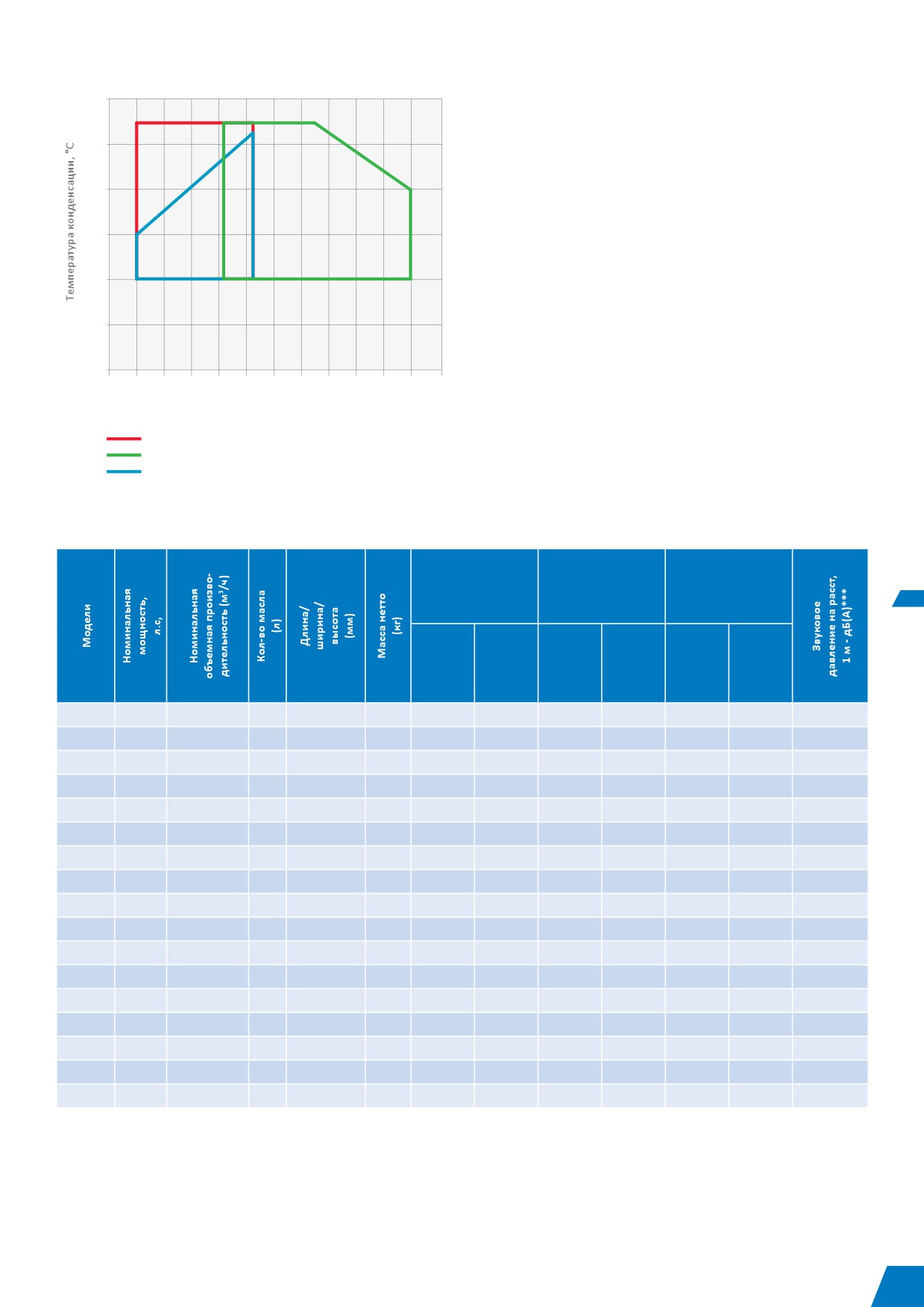

Рабочий диапазон для R744
• Оптимизированы для высокоэффективного применения
10
в субкритических каскадах и бустерных системах на СО2
• Высокий предел температуры конденсации обеспечивает
5
оптимальную компоновку всей системы
• Компактная
конструкция
требует
минимального
0
пространства в компрессорном зале
• Небольшой вес - компрессоры этой серии наполовину
-5
легче аналогичных полугерметичных компрессоров
• Возможность установки дополнительного шумозащитного
-10
кожуха, позволяющего уменьшить давление звука на
10 дБА
-15
• Высокая надежность подшипников и смазка всех
важнейших деталей при любых условиях, в том числе и при
-20
заливе жидкостью
• Модели, оснащенные простой системой регулирования,
-25
позволяющей изменять производительность в пределах от
-55
-50
-45
-40
-35
-30
-25
-20
10 до 100%
Температура кипения, °C
Температура всасываемого
Перегрев не более 20 K
газа не более 0 °С
Максимально допустимое давление (PS)
Для получения детальной информации об отдельных моделях используйте
• ZO:
программу подбора,
Со стороны низкого давления 30 бар (изб) /
со стороны высокого давления 52 бар (изб)
• Digital ZOD:
Со стороны низкого давления 30 бар (изб) /
со стороны высокого давления 45 бар (изб)
74
Технические данные
Версия
Максимальный
Ток блокировки
двигателя/
рабочий ток
ротора
Код
(А)
(A)
Модели
3 фазы**
3 фазы**
3 фазы**
ZO21K5E
1,5
2,6
1 1/4
1
1,0
228/228/388
22
TFD
3,6
27
52
ZO34K3E
2,0
4,1
1 1/4
1
1,4
242/242/381
30
TFD
5,5
26
54
ZO45K3E
2,5
5,4
1 1/4
1
1,4
242/242/403
31
TFD
6,2
35
56
ZO58K3E
3,5
6,9
1 1/4
1
1,4
242/242/417
32
TFD
8,0
48
56
ZO88KCE
5,0
10,1
1 1/4
1
1,9
245/249/440
40
TFD
11,8
64
60
ZO104KCE
6,0
11,7
1 1/4
1
1,9
242/242/461
40
TFD
15,0
74
61
Модели Digital
ZOD34K3E
2,0
4,07
1 1/4
1
1,4
242/242/377
30
TFD
5,5
26
55
ZOD104KCE
6,0
11,7
1 1/4
1
1,9
241/246/484
41
TFD
15,0
75
67
** 3 фазы: 380-420 В / 50 Гц
*** На расстоянии 1 м: уровень звукового давления на расстоянии 1 м от компрессора в условиях свободного звукового
поля
Производительность
Tемпература конденсации, -10 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R744
R744
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-40
-35
-30
Модель
-45
-40
-35
-30
ZO21K5E
3,2
4,1
5,1
6,2
ZO21K5E
1,2
1,2
1,2
1,1
ZO34K3E
4,8
6,2
7,8
9,7
ZO34K3E
1,8
1,8
1,8
1,7
ZO45K3E
7,0
8,8
10,9
13,3
ZO45K3E
2,3
2,3
2,3
2,2
ZO58K3E
8,9
11,2
13,9
17,0
ZO58K3E
3,0
3,0
2,9
2,8
ZO88KCE
13,3
17,0
21,0
25,4
ZO88KCE
4,5
4,5
4,4
4,2
ZO104KCE
15,9
19,7
24,1
29,2
ZO104KCE
4,9
5,0
5,1
5,2
Модели Digital
ZOD34K3E
5,1
6,4
7,9
9,7
ZOD34K3E
1,8
1,8
1,8
1,7
ZOD104KCE
15,6
19,1
23,2
27,9
ZOD104KCE
5,0
5,0
5,1
5,3
Перегрев не более 10 K
75
Шумозащитный кожух для компрессоров Copeland™ Scroll
Бесшумная работа в системах, чувствительных к шуму
Шумовое загрязнение стало серьезной проблемой, чреватой
При создании кожуха sound shell использовались революционные
конфликтными ситуациями. Эта проблема имеет прямое
методы проектирования и материалы, позаимствованные из
отношение к холодильной технике, так как кухонное оборудование
автомобильной промышленности. Применение деталей, отлитых
и компрессорные установки часто становятся источником
методом впрыска при низком давлении (верхняя крышка, крышка
неприятного шума в жилых массивах. При разработке новых
клеммной коробки и основание компрессора), позволяет снизить
компрессоров компания Emerson прежде всего стремится
уровень шума на 10-12 дБА.
обеспечить минимальный уровень шума. Кроме того,
разработка ведется с учетом критериев надежности, сезонной
Это значительный прогресс по сравнению с традиционными
эффективности, компактности и снижения веса.
звукоизолирующими оболочками других поставщиков, которые
снижают уровень шумов на 3-6 дБА в зависимости от конкретного
Шум, издаваемый оборудованием, по большей части исходит
устройства. На стадии разработки особое внимание уделялось
от конденсаторов и компрессоров. Поэтому в системах,
удобству монтажа при модернизации, обслуживании и установке
чувствительных к шуму, холодильные установки нуждаются в
нового оборудования.
дополнительной звукоизоляции. Сейчас для снижения уровня
шума предлагаются простые решения. Компания Emerson
разработала специальный кожух sound shell для всех
компрессоров Copeland scroll мощностью 2-15 л. с. Этот кожух
изолирует компрессор, снижая до минимума уровень шума, и в то
же время не влияет на холодопроизводительность.
Шумозащитный кожух для компрессоров Copeland Scroll
4-6 л. с. Scroll
4-6 л. с.
Summit Series
Summit Series
1,3-2 л. с. Scroll
2-4 л. с. Scroll
4-6 л. с. Scroll
ZF с DTC
Digital Scroll
7-15 л. с.
Digital Scroll

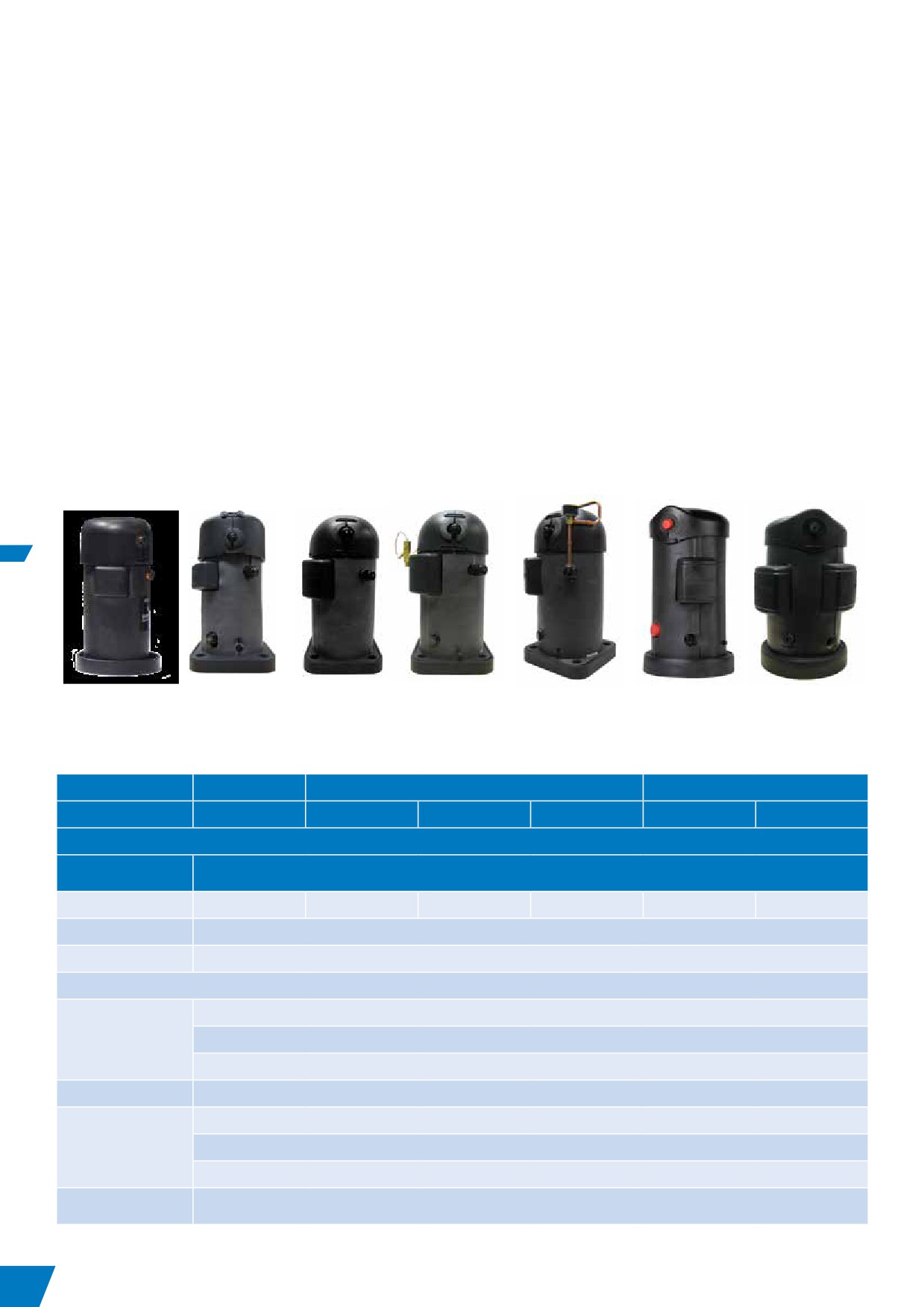

Технические данные
Малые
Summit Scroll
Summit Digital Scroll
Все размеры
Малый размер
Средний размер
Большой размер
Малый размер
Средний размер
Технические характеристики
Снижение уровня
10 - 12 дБА
шума
Общая масса (кг)
3,4
4,8
4,9
5,1
5,3
5,6
Толщина кожуха
25mm
Воспламеняемость
В соответствии с IEC 60335-1 §30
Материал
Войлочная обшивка зеленого цвета (хлопок + связующий материал 1,2 кг/м2)
Кожух
Тяжелая обшивка (ПВХ 4,5 кг/м2)
Застежка типа «велкро», приваренная на обшивку из ПВХ токами высокой частоты
Основание
PU SRIM - полиуретан, технология литья методом впрыска под низким давлением
PU SRIM - полиуретан, технология литья методом впрыска под низким давлением
Верхняя крышка
Изолирующий слой из войлока зеленого цвета и алюминиевой фольги внутри
Термостойкое изоляционное кольцо
Крышка клеммной
PU SRIM - полиуретан, технология литья методом впрыска под низким давлением
коробки
76
7
Полугерметичные поршневые
компрессоры
Emerson
предлагает различные модельные ряды
Новые модели Emerson с 4 цилиндрами, предназначенные для
полугерметичных поршневых компрессоров с различными
транскритических CO2-систем, являются идеальным решением
уровнями
производительности
и
техническими
для среднетемпературных каскадных и бустерных систем на
характеристиками, рассчитанными на конкретную сферу
основе R744. Расчетное давление этих компрессоров составляет
применения.
135 бар. Поток хладагента и теплопередача оптимизированы
в целях обеспечения наибольшей производительности. В
сочетании с низкотемпературными спиральными компрессорами
Stream
для субкритических СО2-систем, компания Emerson предлагает
Компания Emerson представляет Stream
- линейку
наиболее энергоэффективные пакетные решения из доступных
полугерметичных компрессоров с
4 и
6 цилиндрами.
сегодня на рынке.
Эти компрессоры имеют лучшую в своем классе
производительность при работе с хладагентами на
Благодаря расширенным функциям защиты и диагностики,
основе ГФУ, натуральными хладагентами и хладагентами
которые обеспечивают надежность системы, снижают расходы
с низким показателем ПГП, что позволяет снизить
на обслуживание, а также увеличивают работоспособность
эксплуатационные затраты и негативное воздействие на
оборудования, Stream прекрасно отвечает требованиям
окружающую среду.
сегодняшнего дня.
Линейка включает модели с 4 и 6 цилиндрами, оснащенные
частотным преобразователем и системой плавного
регулирования производительности.
Stream 4 цилиндра
Stream 6 цилиндров
Stream Digital 4 цилиндра
Stream 4 цилиндра для R744
Stream Digital 6 цилиндров
78

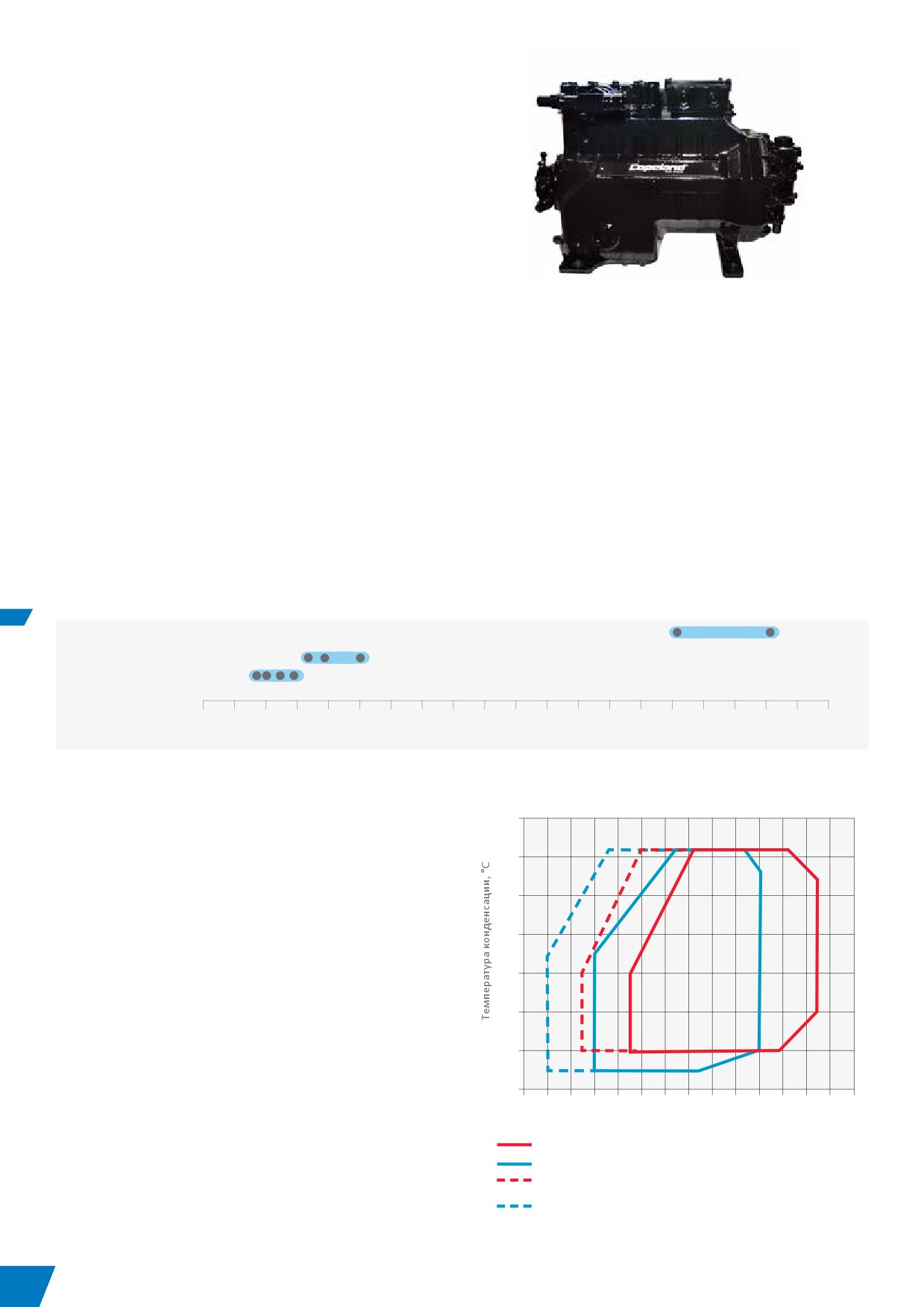

Компрессоры S
Компрессоры Discus
В конструкции используются традиционные
«лепестковые»
Эти компрессоры нашли широкое применение благодаря
клапаны, похожие на те, которые применяются в поршневых
способности обеспечивать высокую эффективность в любых
условиях эксплуатации. Модели этой серии чаще всего
компрессорах других производителей. Производительность
используются в средне- и низкотемпературных системах,
таких компрессоров соответствует основным рыночным
требованиям, однако не может конкурировать с показателями
где к эффективности компрессоров предъявляются высокие
эффективности компрессоров Discus. Диапазон мощностей
требования. Основное различие между Discus® и
S составляет от 1,5 до 70 л. с. Модельный ряд включает модели K и
традиционными поршневыми компрессорами заключается
в конструкции клапанной плиты. В компрессорах Discus вместо
L, представленные в этом каталоге.
традиционных «лепестковых» клапанов используются клапаны
в форме шайбы, встроенные в клапанную плиту. Эта конструкция
позволяет избавиться от «мертвого» объема в конце сжатия,
что обеспечивает высочайшую эффективность компрессора.
Ни один из существующих поршневых компрессоров не
может сравниться с компрессорами Discus по эффективности.
Диапазон мощностей составляет от 4 до 60 л. с. Модельный ряд
включает модели 2D, 3D и 8D, представленные в этом каталоге.
Компрессор S
Discus 2 цилиндра
79

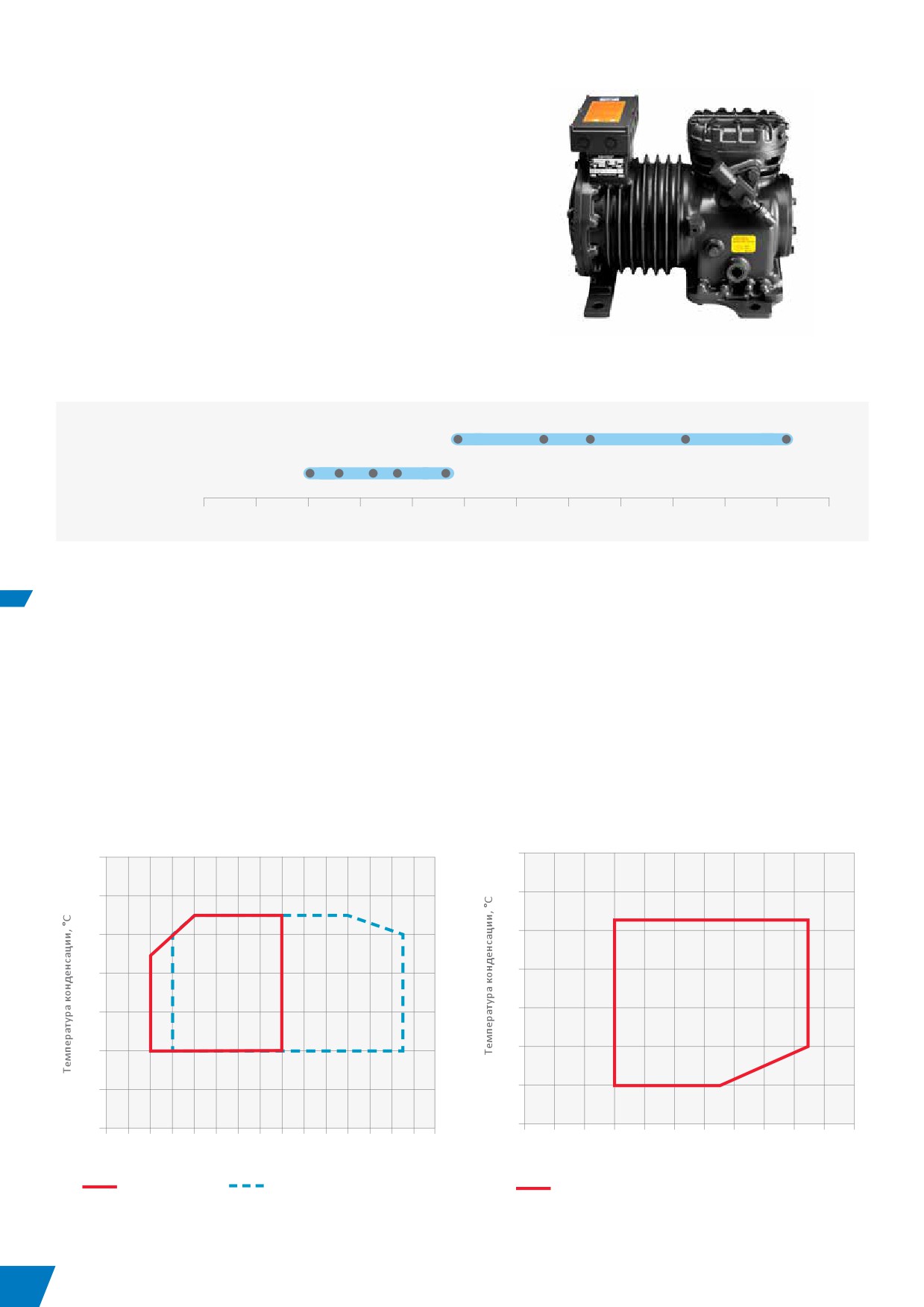

Поршневые компрессоры модельных рядов K и L
Полугерметичные поршневые компрессоры с 2 цилиндрами для средне-
и низкотемпературных холодильных установок, включая транспортные.
Эти компрессоры, сконструированные на базе стандартной технологии
пластинчатых клапанов, включают внутренний масляный насос,
который обеспечивает оптимальную надежность при любом режиме
эксплуатации.
Компрессоры К имеет мощность от 0,5 до 2 л. с., а L - от 2 до 4 л. с. с
номинальной объемной производительностью от 4 до 22,5 м3/ч.
Эти компрессоры работают с хладагентами R407A/F/C, R448A/R449A,
R404A и R134a.
Компрессоры К
Модельный ряд компрессоров серии K и L
Компрессоры L
Компрессоры K
Номинальная объемная
производительность (м3/ч)
0
2
4
6
8
10
12
14
16
18
20
22
24
Характеристики и преимущества
Максимально допустимое давление (PS)
• Обширный рабочий диапазон: от 5 °C до -45 °C
• Со стороны низкого давления 22,5 бар (изб) /
(температура кипения) и до 55 °C (температура
со стороны высокого давления 28 бар (изб)
конденсации)
• Два типоразмера электродвигателя для каждой объемной
производительности обеспечивают возможность различных
применений
• Компактность и малый вес компрессора
• Идеально подходят для конденсаторных агрегатов и
транспортных применений
• Встроенный масляный насос для обеспечения
максимальной надежности

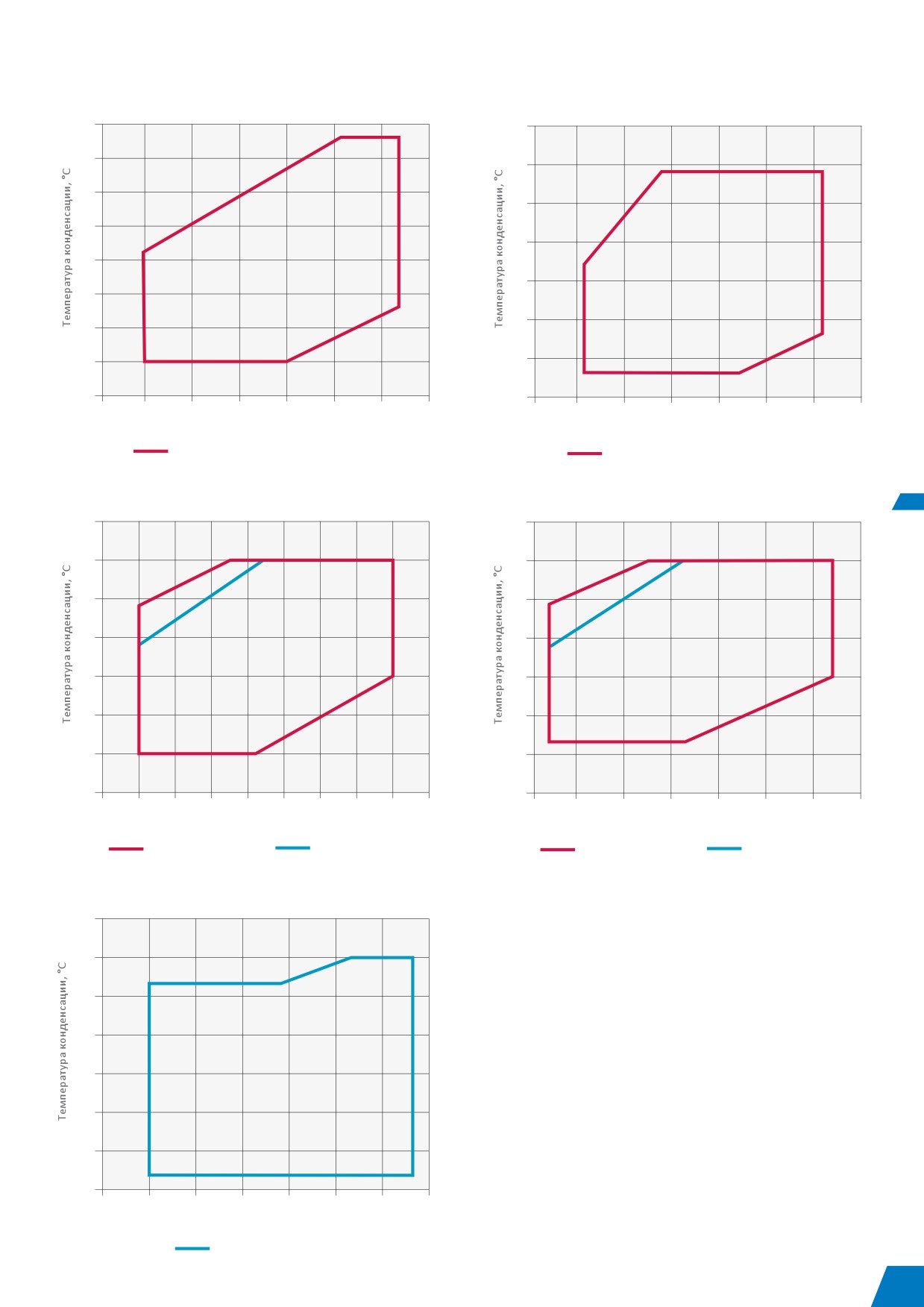

Рабочий диапазон для R404A
Рабочий диапазон для R134a
80
70
70
60
60
50
50
40
40
30
20
30
10
20
10
0
20
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
-60
-55
-50
-45
-40
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
Температура кипения, °C
Температура кипения, °C
Малый двигатель
Большой двигатель
Температура всасываемого газа не более 20 °С
Для получения детальной информации об отдельных моделях
используйте программу подбора,
80
Рабочий диапазон для R448A/R449A
60
50
40
30
20
10
0
-40
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
Температура кипения, °C
Малый двигатель: температура всасываемого газа не более 0 °С + вентилятор
Большой двигатель: температура всасываемого газа не более 20 °С + вентилятор
Малый двигатель: температура всасываемого газа не более 20 °С + вентилятор
Технические данные
Максимальный
Ток блокировки
Версия
рабочий ток
ротора
двигателя/Код
(А)
(A)
1
3
1
3
1
3
фаза*
фазы**
фаза*
фазы**
фаза*
фазы**
KM-5X
0,5
4,0
0,7
365/235/280
39
CAG
EWL
4,8
1,8
24,0
12,2
45
KM-7X
0,8
4,0
0,7
365/235/280
39
CAG
EWL
6,0
2,4
34,5
12,2
45
KJ-7X
0,8
5,1
0,7
365/235/280
39
CAG
EWL
5,8
2,3
34,5
12,2
45
KJ-10X
1,0
5,1
0,7
365/235/280
39
CAG
EWL
7,1
3,2
32,4
15,5
45
KSJ-10X
1,0
6,3
0,7
365/235/280
40
CAG
EWL
6,7
2,7
32,4
15,5
50
KSJ-15X
1,5
6,3
0,7
365/235/280
40
CAG
EWL
9,0
3,4
43,0
19,1
53
KL-15X
1,5
7,4
0,7
365/235/280
39
CAG
EWL
8,4
3,4
43,0
19,1
47
KL-20X
2,0
7,4
0,7
365/235/280
39
EWL
3,8
20,4
KSL-20X
2,0
9,1
0,7
365/235/280
40
EWL
4,7
20,4
LE-20X
2,0
9,9
2,0
470/330/385
78
EWL
5,7
37,6
51
LF-20X
2,0
12,9
2,0
470/330/385
80
EWL
5,5
37,6
51
LF-30X
3,0
12,9
2,0
470/330/385
80
EWL
7,2
53,0
51
LJ-20X
2,0
14,5
2,0
470/330/385
78
EWL
5,6
37,6
52
LJ-30X
3,0
14,5
2,0
470/330/385
83
EWL
8,1
53,0
52
LL-30X
3,0
18,2
2,0
470/330/385
85
EWL
7,3
50,6
52
LL-40X
4,0
18,2
2,0
470/330/385
87
EWL
9,5
58,9
63
LSG-40X
4,0
22,5
2,0
470/330/385
77
EWL
8,9
58,9
63
* 1 фаза: 230 В / 50 Гц
** 3 фазы: 380-420 В / 50 Гц
** @ 1m: уровень звукового давления на расстоянии 1 м от компрессора в условиях свободного звукового поля
81
Производительность
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R404A
R404A
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
+5
Модель
-45
-35
-30
-20
-10
-5
+5
KM-5X
0,2°
0,6°
0,8°
1,3°
KM-5X
0,3°
0,5°
0,6°
0,7°
KM-7X
0,2°
0,5°
0,8°
1,3°
2,0°
2,5°
3,6°
KM-7X
0,3°
0,5°
0,6°
0,8°
0,9°
1,0°
1,0°
KJ-7X
0,4°
0,8°
1,1°
1,8°
KJ-7X
0,5°
0,7°
0,8°
1,0°
KJ-10X
0,3°
0,8°
1,0°
1,8°
2,8°
3,4°
4,9°
KJ-10X
0,4°
0,7°
0,8°
1,0°
1,2°
1,3°
1,4°
KSJ-10X
0,5°
1,0°
1,4°
2,3°
KSJ-10X
0,7°
0,9°
1,1°
1,3°
KSJ-15X
0,5°
1,0°
1,4°
2,3°
3,5°
4,2°
6,1°
KSJ-15X
0,6°
0,9°
1,0°
1,3°
1,6°
1,7°
1,8°
KL-15X
0,6°
1,2°
1,6°
2,6°
KL-15X
0,8°
1,0°
1,2°
1,5°
KL-20X
0,5°
1,1°
1,5°
2,6°
4,1°
5,0°
KL-20X
0,6°
0,9°
1,1°
1,4°
1,7°
1,8°
KSL-20X
0,8°
1,5°
2,0°
3,3°
5,1°
6,1°
KSL-20X
0,8°
1,2°
1,4°
1,9°
2,3°
2,5°
LE-20X
1,1°
1,7°
3,2°
5,1°
6,4°
9,4°
LE-20X
1,0°
1,2°
1,6°
2,0°
2,2°
2,5°
LF-20X
1,8°
2,3°
4,0°
LF-20X
1,4°
1,7°
2,2°
LF-30X
0,7°
1,9°
2,6°
4,6°
7,2°
8,8°
12,8°
LF-30X
1,0°
1,6°
1,9°
2,4°
2,9°
3,1°
3,4°
LJ-20X
1,9°
2,8°
5,0°
LJ-20X
1,6°
1,9°
2,6°
LJ-30X
0,8°
2,1°
2,9°
5,1°
8,0°
9,8°
14,2°
LJ-30X
1,1°
1,8°
2,1°
2,8°
3,3°
3,6°
3,9°
LL-30X
0,9°
2,6°
3,7°
6,5°
LL-30X
1,1°
2,0°
2,4°
3,3°
LL-40X
1,1°
2,7°
3,7°
6,4°
10,2°
12,6°
18,4°
LL-40X
1,4°
2,2°
2,6°
3,3°
4,0°
4,3°
4,9°
LSG-40X
1,4°
3,5°
4,8°
8,2°
LSG-40X
1,6°
2,6°
3,1°
4,1°
Условия: Температура всасываемого газа 20 ºC/переохлаждение 0 K
° Высокая температура нагнетания — требуется дополнительное охлаждение
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R134a
R134a
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
+5
Модель
-45
-35
-30
-20
-10
-5
+5
KM-5X
0,7°
1,2°
1,5°
2,3°
KM-5X
0,5°
0,6°
0,6°
0,7°
KJ-7X
0,9°
1,6°
2,0°
3,0°
KJ-7X
0,6°
0,7°
0,8°
0,8°
KSJ-10X
1,2°
2,0°
2,5°
3,8°
KSJ-10X
0,7°
0,8°
0,9°
1,0°
KL-15X
1,4°
2,2°
2,8°
4,3°
KL-15X
0,8°
1,0°
1,1°
1,3°
KSL-15X
1,7°
2,8°
3,5°
5,3°
KSL-15X
1,0°
1,3°
1,4°
1,6°
KSL-20X
1,7°
2,9°
3,7°
5,6°
KSL-20X
1,0°
1,2°
1,4°
1,6°
LE-20X
1,5°
2,8°
3,6°
5,6°
LE-20X
1,0°
1,3°
1,4°
1,5°
LF-20X
2,2°
3,8°
4,9°
7,5°
LF-20X
1,2°
1,6°
1,7°
1,9°
LJ-20X
2,6°
4,3°
5,4°
8,3°
LJ-20X
1,6°
1,9°
2,1°
2,4°
LL-30X
3,2°
5,5°
7,0°
10,9°
LL-30X
1,9°
2,4°
2,6°
3,0°
LSG-40X
4,3°
7,2°
9,0°
13,7°
LSG-40X
2,3°
2,9°
3,2°
3,7°
Условия: Температура всасываемого газа 20 ºC/переохлаждение 0 K
° Высокая температура нагнетания — требуется дополнительное охлаждение
Данные для других хладагентов смотрите в программе подбора компрессоров.
82
Производительность
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R407A
R407A
Температура кипения (°C)
Температура кипения (°C)
Модель
-30
-20
-10
-5
+5
+10
+15
Модель
-30
-20
-10
-5
+5
+10
+15
KM-5X
0,5°
1,1°
1,8°
2,3°
KM-5X
0,5°
0,7°
0,8°
0,9°
KM-7X
1,0°
1,7°
2,2°
3,5°
4,2°
KM-7X
0,7°
0,8°
0,9°
1,0°
1,0°
KJ-7X
0,8°
1,5°
2,4°
3,0°
KJ-7X
0,7°
0,9°
1,1°
1,2°
KJ-10X
1,5°
2,5°
3,2°
4,8°
5,8°
KJ-10X
0,9°
1,1°
1,2°
1,4°
1,4°
KSJ-10X
1,1°
1,9°
3,1°
3,8°
KSJ-10X
0,9°
1,1°
1,4°
1,5°
KSJ-15X
1,9°
3,2°
4,0°
6,0°
7,2°
KSJ-15X
1,2°
1,5°
1,6°
1,8°
1,8°
KL-15X
1,2°
2,2°
3,6°
4,5°
KL-15X
0,9°
1,2°
1,6°
1,7°
KL-20X
2,5°
3,9°
4,8°
7,0°
8,4°
KL-20X
1,3°
1,6°
1,7°
1,9°
2,0°
KSL-20X
2,9°
4,5°
5,6°
8,3°
10,1°
KSL-20X
1,6°
1,9°
2,1°
2,4°
2,4°
LE-20X
1,5°
2,8°
4,8°
6,0°
9,0°
10,9°
LE-20X
1,2°
1,6°
2,1°
2,3°
2,6°
2,7°
LF-20X
2,1°
3,9°
6,4°
8,0°
LF-20X
1,6°
2,2°
2,7°
2,9°
LF-30X
4,2°
6,7°
8,2°
12,2°
14,7°
LF-30X
2,3°
2,8°
3,0°
3,5°
3,6°
LJ-20X
2,5°
4,7°
7,7°
9,6°
LJ-20X
1,9°
2,5°
3,1°
3,4°
LJ-30X
5,0°
7,8°
9,5°
13,9°
16,6°
LJ-30X
2,6°
3,1°
3,4°
3,8°
4,0°
LL-30X
2,9°
5,5°
9,1°
11,4°
LL-30X
2,1°
2,9°
3,6°
4,0°
LL-40X
5,5°
9,1°
11,4°
16,9°
20,4°
LL-40X
2,8°
3,5°
3,8°
4,4°
4,6°
LSG-40X
3,9°
7,0°
11,3°
14,0°
LSG-40X
2,7°
3,7°
4,7°
5,2°
Условия: Температура всасываемого газа 20 ºC/переохлаждение 0 K
° Высокая температура нагнетания — требуется дополнительное охлаждение
Предварительные данные
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R407F
R407F
Температура кипения (°C)
Температура кипения (°C)
Модель
-30
-20
-10
-5
+5
+10
+15
Модель
-30
-20
-10
-5
+5
+10
+15
KM-5X
0,6°
1,1°
1,9°
KM-5X
0,5°
0,7°
0,9°
KM-7X
1,1°
1,9°
2,4°
3,8°
4,6°
KM-7X
0,7°
0,9v
0,9°
1,1°
1,1°
KJ-7X
0,9°
1,6°
2,6°
3,2°
KJ-7X
0,7°
0,9°
1,2°
1,3°
KJ-10X
1,6°
2,7°
3,4°
5,1°
6,2°
KJ-10X
1,0°
1,2°
1,3°
1,5°
1,5°
KSJ-10X
1,2°
2,1°
3,3°
4,1°
KSJ-10X
0,9°
1,2°
1,5°
1,6°
KSJ-15X
2,0°
3,4°
4,2°
6,3°
7,5°
KSJ-15X
1,2°
1,5°
1,7°
1,9°
1,9°
KL-15X
1,3°
2,4°
3,9°
4,9°
KL-15X
1,0°
1,3°
1,7°
1,8°
KL-20X
2,6°
4,1°
5,1°
7,5°
8,9°
KL-20X
1,4°
1,7°
1,8°
2,0°
2,1°
KSL-20X
3,1°
4,9°
6,0°
8,9°
10,7°
KSL-20X
1,7°
2,1°
2,2°
2,5°
2,6°
LE-20X
1,6°
3,1°
5,2°
6,4°
9,6°
11,6°
LE-20X
1,3°
1,8°
2,2°
2,4°
2,7°
2,9°
LF-20X
2,3°
4,2°
6,9°
8,6°
LF-20X
1,7°
2,3°
2,8°
3,1°
LF-30X
4,6°
7,2°
8,9°
13,0°
15,6°
LF-30X
2,4°
2,9°
3,1°
3,5°
3,7°
LJ-20X
2,7°
5,1°
8,3°
10,4°
LJ-20X
2,0°
2,7°
3,3°
3,6°
LJ-30X
5,3°
8,3°
10,2°
14,8°
17,7°
LJ-30X
2,8°
3,4°
3,6°
4,1°
4,3°
LL-30X
3,2°
5,8°
9,5°
11,9°
LL-30X
2,3°
3,1°
4,0°
4,4°
LL-40X
5,9°
9,7°
12,1°
18,0°
21,7°
LL-40X
3,0°
3,7°
4,1°
4,7°
4,9°
LSG-40X
4,3°
7,6°
12,2°
LSG-40X
2,9°
4,0°
5,0°
Условия: Температура всасываемого газа 20 ºC/переохлаждение 0 K
° Высокая температура нагнетания — требуется дополнительное охлаждение
83
Производительность
Tемпература конденсации, 40 °C
R448A/
Холодопроизводительность (кВт)
R448A/
Потребляемая мощность (кВт)
R449
R449
Температура кипения (°C)
Температура кипения (°C)
Модель
-30
-20
-10
-5
+5
+10
+15
Модель
-30
-20
-10
-5
+5
+10
+15
KM-5X
0,7°
1,2°
KM-5X
0,5°
0,6°
KM-7X
1,2°
1,9°
2,4°
3,5°
4,3°
KM-7X
0,7°
0,8°
0,9°
1,0°
1,0°
KJ-7X
0,9°
1,6°
KJ-7X
0,7°
0,9°
KJ-10X
1,6°
2,6°
3,2°
4,8°
5,7°
KJ-10X
1,0°
1,1°
1,2°
1,3°
1,4°
KSJ-10X
1,3°
2,1°
KSJ-10X
1,0°
1,2°
KSJ-15X
2,1°
3,3°
4,1°
6,0°
7,1°
KSJ-15X
1,2°
1,5°
1,6°
1,7°
1,7°
KL-15X
1,5°
2,4°
KL-15X
1,0°
1,3°
LE-20X
3,0°
5,0°
6,2°
5,3°
11,3°
LE-20X
1,5°
1,9°
2,0°
2,3°
2,4°
LF-30X
4,4°
6,9°
8,4°
12,4°
14,8°
LF-30X
2,4°
2,9°
3,1°
3,5°
3,6°
LF-20X
2,1°
3,8°
LF-20X
1,5°
2,0°
LJ-20X
2,6°
4,7°
LJ-20X
1,7°
2,3°
LJ-30X
4,7°
7,6°
9,4°
13,9°
16,6°
LJ-30X
2,5°
3,1°
3,3°
3,6°
3,7°
LL-30X
6,1°
LL-30X
2,1°
3,0°
LL-40X
5,9°
9,7°
12,0°
18,0°
21,7°
LL-40X
3,0°
3,6°
4,0°
4,5°
4,8°
LSG-40X
4,4°
7,6°
LSG-40X
2,7°
3,7°
Условия: Температура всасываемого газа 20 ºC/переохлаждение 0 K
° Высокая температура нагнетания — требуется дополнительное охлаждение
84
8

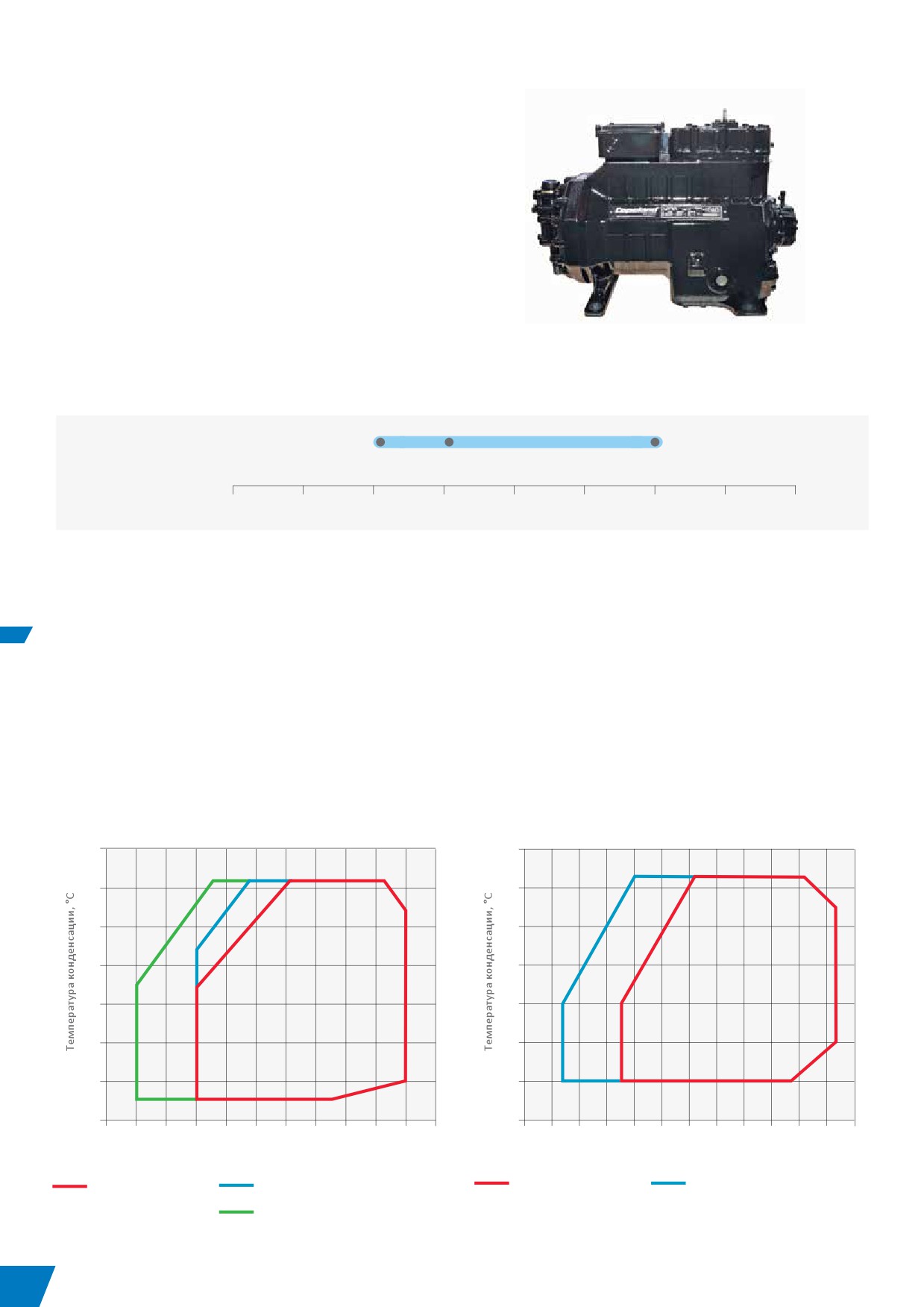

Discus™ - поршневые компрессоры
2-, 3- и 8-цилиндровые полугерметичные поршневые компрессоры
для средне- или низкотемпературного охлаждения, а также
для высокотемпературных областей применения, таких как
промышленное охлаждение или кондиционирование воздуха.
Основное различие между компрессорами Discus и
традиционными поршневыми технологиями заключается в
конструкции клапанной плиты, Клапан Discus позволяет газу
заполнять цилиндры с минимальным нагревом, в то время
как полости всасывания сконструированы особым образом и
плавно перемещают газ для минимизации потерь, Это позволяет
добиться следующих преимуществ:
Компрессор Discus
• Высокая холодопроизводительность, так как нет мертвого объема
• Повышение производительности до 10% по сравнению
с обычными «экономичными» компрессорами на базе
•
Высокопроизводительный поршневой масляный насос
традиционных
объемного типа гарантирует высокое давление подачи
пластинчатых клапанов
масла, обеспечивая хорошую смазку и охлаждение
• Снижение эксплуатационных расходов для конечного
подшипников
пользователя
•
Подшипники с тефлоновым покрытием, которое
обеспечивает низкое трение и хорошую защиту при пуске
Компрессоры Discus имеет мощность от
5 до
60 л. с. с
номинальной объемной производительностью от
16,8 до
181,
•
Электронный модуль защиты двигателя
Эти компрессоры работают с хладагентами R407A/F/C, R448A/
•
Два типоразмера электродвигателя для каждой
R449A, R404A, R134A, R450A и R513A, Конструктивные
объемной производительности, Малый двигатель может
особенностикомпрессоров Discus обеспечивают максимальную
применяться в холодильных установках любого типа, а
производительность и надежность:
устройства с
• Клапан Discus в форме шайбы, вставленный в клапанную плиту,
большим двигателем можно использовать
обеспечивает максимальную производительность независимо от
в климатической технике и с частотными
условий эксплуатации
преобразователями
Модельный ряд компрессоров Discus
Компрессоры 8D
Компрессоры 3D
Компрессоры 2D
Номинальная
объемная
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
производительность
(м3/ч)
Характеристики и преимущества
Рабочий диапазон для R404A
• Самый высокий уровень эффективности, доступный
70
на рынке, независимо от типа хладагента и условий
эксплуатации
• Встроенный масляный насос и электронное реле давления
60
масла OPS2 для максимальной надежности
• Два варианта размера двигателя для каждого рабочего
50
объема обеспечивают возможность различных применений
• Обширный рабочий диапазон, позволяющий использовать
40
одну и ту же модель как при средних, так и при низких
температурах с ограничением температуры конденсации до
30
5 °C
• Регулирование холодопроизводительности обеспечивается
либо методом блокировки всасывания в головках
20
цилиндров, либо при помощи преобразователей частоты от
25 Гц до 60 Гц
10
• Каждая модель компрессоров может использоваться со
всеми стандартными хладагентами
0
• Возможность использования 2- и 3-цилиндровых
-55
-50
-45
-40
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
моделей с дополнительной функцией Demand Cooling для
обеспечения низкотемпературного рабочего диапазона на
Температура кипения, °C
длительное время без ограничений на перегрев для новых
Большой двигатель: температура всасываемого газа не более 20 °С
хладагентов R407A/F, R448A и R449A
Малый двигатель: температура всасываемого газа не более 25 °С
Большой двигатель: температура всасываемого газа не более 20 °С +
вентилятор
Максимально допустимое давление (PS)
Малый двигатель: температура всасываемого газа не более 0 °С +
вентилятор
• Со стороны низкого давления 22,5 бар (изб) / со стороны
Для получения детальной информации об отдельных моделях используйте
программу подбора,
высокого давления 28 бар (изб)
86
Рабочий диапазон для R407A
Рабочий диапазон для R407F
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
-40
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
-40
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
Температура кипения, °C
Температура кипения, °C
Большой двигатель: температура всасываемого газа не более 0 °С
Большой двигатель: температура всасываемого газа не более 0 °С
Большой двигатель: температура всасываемого газа не более 20°С
Большой двигатель: температура всасываемого газа не более 20°С
Малый двигатель: перегрев на всасывании 20 K
Малый двигатель: перегрев на всасывании 20 K
Малый двигатель: температура всасываемого газа не более 25°С
Малый двигатель: температура всасываемого газа не более 25°С
Охлаждение Demand Cooling, 20 °C
Охлаждение Demand Cooling, 20 °C

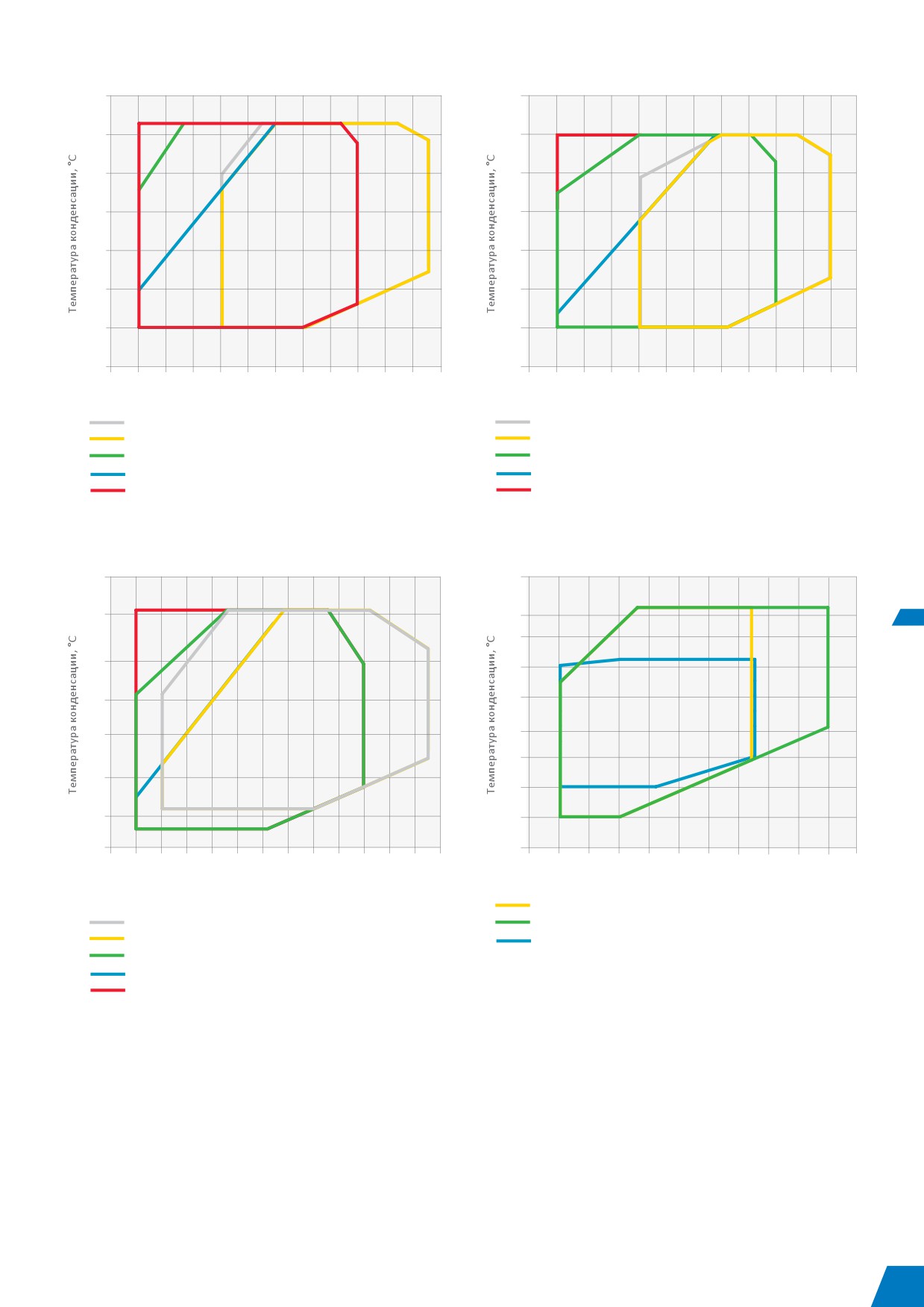

Рабочий диапазон для R448A/R449A
Рабочий диапазон для R134a
70
90
80
60
70
50
60
40
50
30
40
30
20
20
10
10
0
0
-45
-40
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
-20
-15
-10
-5
0
5
10
15
20
25
30
Температура кипения, °C
Температура кипения, °C
Температура кипения, °C
Большой двигатель: температура всасываемого газа не более 20°С
Большой двигатель: температура всасываемого газа не более 0 °С
Малый двигатель: перегрев на всасывании 20 K
Большой двигатель: температура всасываемого газа не более 20°С
Малый двигатель: температура всасываемого газа не более 25°С
Малый двигатель: перегрев на всасывании 20 K
Малый двигатель: температура всасываемого газа не более 25°С
Охлаждение Demand Cooling, 20 °C
87
Технические данные
Максимальный
Ток блокировки
Версия
рабочий ток
ротора
Модели
двигателя/Код
(А)
(A)
3 фазы**
3 фазы**
3 фазы**
2DC-50X
5,0
16,8
2,3
590/330/470
132
AWM
9
55
65
2DD-50X
5,0
19,3
2,3
590/330/470
132
AWM
10
55
65
2DL-40X
4,0
23,7
2,3
590/330/470
131
AWM
11
55
64
2DL-75X
7,5
23,7
2,3
590/330/470
136
AWM
13
70
66
2DB-50X
5,0
28,0
2,3
590/330/470
131
AWM
13
55
64
2DB-75X
7,5
28,0
2,3
590/330/470
136
AWM
16
70
66
3DA-50X
5,0
32,2
3,7
655/370/480
146
AWM
15
55
69
3DA-75X
7,5
32,2
3,7
680/370/480
152
AWM
17
106
69
3DC-75X
7,5
38,0
3,7
655/370/480
150
AWM
18
70
71
3DC-100X
10,0
38,0
3,7
680/370/480
164
AWM
20
121
70
3DS-100X
10,0
49,9
3,7
680/370/480
162
AWM
24
121
70
3DS-150X
15,0
49,9
3,7
710/370/490
166
AWM
29
125
70
8DH-500X
50,0
151,0
7,6
835/475/610
330
AWM
88
458
79
8DL-370X
37,0
151,0
7,6
835/475/610
323
AWM
74
349
76
8DJ-600X
60,0
181,0
7,6
835/475/610
331
AWM
108
476
79
8DT-450X
45,0
181,0
7,6
835/475/610
335
AWM
90
441
78
** 3 фазы: 380-420 В / 50 Гц
*** @ 1m: уровень звукового давления на расстоянии 1 м от компрессора в условиях свободного звукового поля
Производительность
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R407A
R407A
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
+5
Модель
-45
-35
-30
-20
-10
-5
+5
2DC-50X
1,7
2,4
4,5
7,8
10,0
15,5
2DC-50X
1,4
1,7
2,3
2,9
3,2
3,6
2DD-50X
2,1
3,1
5,8
9,5
12,0
18,1
2DD-50X
1,7
2,1
2,7
3,4
3,7
4,1
2DL-40X
2,5*
3,7*
7,4
11,9
14,8
2DL-40X
2,3*
2,7*
3,5
4,3
4,6
2DL-75X
7,2
11,9
14,8
22,1
2DL-75X
3,5
4,2
4,5
4,8
2DB-50X
3,3*
4,6*
9,0
14,4
17,8
2DB-50X
2,8*
3,3*
4,3
5,2
5,6
2DB-75X
9,0
14,3
17,7
26,1
2DB-75X
4,4
5,3
5,7
6,1
3DA-50X
3,8*
5,4*
10,4
16,4
20,2
3DA-50X
3,2*
3,8*
5,0
6,1
6,5
3DA-75X
10,3
16,7
20,7
30,8
3DA-75X
5,0
6,0
6,4
6,9
3DC-75X
4,7*
6,5*
12,4
19,6
24,2
3DC-75X
3,9*
4,6*
6,0
7,2
7,8
3DC-100X
12,6
20,3
25,1
37,0
3DC-100X
5,8
7,1
7,6
8,1
3DS-100X
6,4*
9,1*
16,9
26,3
32,1
3DS-100X
5,2*
6,1*
7,9
9,6
10,3
3DS-150X
16,8
26,6
32,7
48,0
3DS-150X
7,9
9,6
10,2
11,1
8DH-500X
49,1
78,8
97,7
146,0
8DH-500X
24,1
28,8
31,0
33,9
8DL-370X
20,7*
28,8*
53,6
85,3
105,5
8DL-370X
17,4*
19,8*
25,2
30,5
33,0
8DJ-600X
60,3
95,5
118,0
174,5
8DJ-600X
28,9
35,1
37,9
42,2
8DT-450X
24,0*
32,6*
59,6
93,3
114,5
8DT-450X
20,1*
23,2*
29,5
35,8
38,6
Условия: Температура всасываемого газа 20 ºC/переохлаждение 0 K
* 10 K перегрев
88
Производительность
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R407F
R407F
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
+5
Модель
-45
-35
-30
-20
-10
-5
+5
2DC-50X
1,1*
1,9*
4,7
8,0
10,1
15,4
2DC-50X
1,4*
1,7*
2,4
3,1
3,3
3,6
2DD-50X
1,6*
2,6*
5,9
9,7
12,1
18,1
2DD-50X
1,7*
2,1*
2,9
3,6
3,8
4,1
2DL-40X
2,6*
3,9*
7,7
12,4
15,3
2DL-40X
2,4*
2,8*
3,7
4,5
4,9
2DL-75X
7,6
12,5
15,6
23,4
2DL-75X
3,7
4,4
4,6
5,0
2DB-50X
3,9*
5,4*
9,8
15,3
18,8
2DB-50X
2,9*
3,4*
4,5
5,4
5,8
2DB-75X
9,6
15,3
18,9
27,9
2DB-75X
4,6
5,6
6,0
6,3
3DA-50X
4,3*
6,1*
11,3
17,9
22,1
3DA-50X
3,4*
4,0*
5,2
6,4
6,8
3DA-75X
11,4
18,4
22,8
33,8
3DA-75X
5,2
6,3
6,8
7,2
3DC-75X
5,4*
7,5*
13,8
21,6
26,6
3DC-75X
4,2*
4,8*
6,2
7,5
8,1
3DC-100X
14,0
22,1
27,3
40,2
3DC-100X
6,1
7,4
7,9
8,5
3DS-100X
7,3*
10,2*
18,4
28,8
35,3
3DS-100X
5,5*
6,4*
8,3
10,0
10,8
3DS-150X
18,8
29,7
36,4
53,2
3DS-150X
8,2
10,1
10,8
11,8
8DL-370X
20,8*
28,9*
53,6
85,3
105,5
8DL-370X
17,4*
19,8*
25,2
30,5
33,0
8DH-500X
53,0
84,6
105,0
156,5
8DH-500X
25,8
30,5
32,2
34,9
8DJ-600X
63,7
101,0
125,0
187,5
8DJ-600X
30,6
36,9
39,8
43,9
8DT-450X
26,8*
35,9*
64,1
100,5
123,5
8DT-450X
21,8*
24,7*
31,2
37,7
40,7
Условия: Температура всасываемого газа 20 ºC/переохлаждение 0 K
* 10 K перегрев
Tемпература конденсации, 40 °C
R448A/
Холодопроизводительность (кВт)
R448A/
Потребляемая мощность (кВт)
R449A
Температура кипения (°C)
R449A
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
+5
Модель
-45
-35
-30
-20
-10
-5
+5
2DC-50X
1,4*
2,4*
5,1
8,4
10,6
15,9
2DC-50X
1,4*
1,7*
2,4
3,0
3,3
3,5
2DD-50X
1,7*
2,7*
5,8
9,7
12,2
18,3
2DD-50X
1,7*
2,0*
2,7
3,4
3,7
4,1
2DL-40X
1,0*
2,7*
3,9*
7,5
12,2
15,2
2DL-40X
1,5*
2,3*
2,7*
3,5
4,4
4,9
2DL-75X
2,5*
3,7*
7,3
12,1
15,2
23,2
2DL-75X
2,3*
2,7*
3,5
4,3
4,6
5,1
2DB-50X
1,5*
3,6*
5,0*
9,2
14,7
18,2
2DB-50X
2,0*
2,8*
3,3*
4,4
5,4
5,8
2DB-75X
3,8*
5,2*
9,4
15,0
18,5
27,6
2DB-75X
3,0*
3,5*
4,4
5,3
5,7
6,2
3DA-50X
1,9*
4,1*
5,6*
10,2
16,1
19,8
3DA-50X
2,3*
3,3*
3,9*
5,0
6,2
6,6
3DA-75X
3,9*
5,8*
11,0
17,6
21,8
32,3
3DA-75X
3,3*
4,0*
5,2
6,1
6,5
6,8
3DC-75X
2,7*
5,1*
6,9*
12,4
19,4
23,8
3DC-75X
2,9*
4,0*
4,6*
6,0
7,3
7,8
3DC-100X
4,4*
6,9*
13,3
21,1
25,9
37,7
3DC-100X
3,6*
4,4*
6,0
7,2
7,6
8,1
3DC-75X DC
2,6
5,4
7,3
12,4
19,5
23,9
3DC-75X DC
2,9
4,0
4,6
6,0
7,3
7,8
3DS-100X
3,8*
7,1*
9,5*
16,9
26,5
32,5
3DS-100X
4,0*
5,4*
6,2*
8,1
9,8
10,6
3DS-150X
7,5*
10,2*
17,8
27,6
33,7
49,1
3DS-150X
5,6*
6,4*
8,2
9,8
10,5
11,5
8DH-500X
18,7*
27,4*
51,0
80,6
99,2
145,0
8DH-500X
15,9*
18,8*
24,4
29,3
31,3
34,0
8DL-370X
7,4*
18,4*
26,2*
49,3
79,0
97,6
8DL-370X
11,5*
16,6*
19,3*
24,6
29,3
31,4
8DJ-600X
24,2*
34,0*
61,7
96,9
119,0
174,5
8DJ-600X
19,3*
22,5*
29,2
35,6
38,4
42,9
8DT-450X
12,2*
25,4*
34,7*
62,0
97,7
120,0
8DT-450X
14,9*
20,1*
23,2*
29,6
36,0
38,8
Условия: Температура всасываемого газа 20 °C/переохлаждение 0 K
* Условия: перегрев на всасывании 10 K, переохлаждение 0 K
Предварительные данные
89
Производительность
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R404A
R404A
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
+5
Модель
-45
-35
-30
-20
-10
-5
+5
2DC-50X
2,1°
3,0°
5,4
8,8
11,0
16,5
2DC-50X
1,7°
2,1°
2,7
3,3
3,6
3,8
2DD-50X
2,8°
3,9°
6,8
10,8
13,2
19,3
2DD-50X
2,2°
2,5°
3,3
3,9
4,1
4,3
2DL-40X
1,2*
3,8
5,1
8,5
13,2
16,2
2DL-40X
1,8*
2,7
3,2
4,1
4,9
5,3
2DL-75X
3,6°
4,9°
8,4
13,4
16,5
24,1
2DL-75X
2,7°
3,1°
4,0
4,8
5,1
5,5
2DB-50X
1,7*
4,6
6,2
10,4
16,0
19,4
2DB-50X
2,2*
3,2
3,8
4,9
5,9
6,3
2DB-75X
4,9°
6,4°
10,5
16,2
19,8
28,6
2DB-75X
3,5°
4,0°
5,1
6,1
6,5
7,0
3DA-50X
2,0*
5,7
7,4
11,9
17,9
21,7
3DA-50X
2,7*
4,0
4,7
5,9
6,9
7,3
3DA-75X
5,2°
7,2°
12,2
18,9
23,1
33,4
3DA-75X
3,9°
4,6°
5,9
6,9
7,3
7,6
3DC-75X
2,8*
7,0
9,1
14,4
21,6
26,1
3DC-75X
3,4*
4,9
5,6
7,0
8,2
8,7
3DC-100X
6,6°
8,9°
14,9
22,7
27,5
39,3
3DC-100X
4,6°
5,4°
6,9
8,1
8,5
8,9
3DS-100X
4,0*
9,6
12,5
19,8
29,5
35,5
3DS-100X
4,7*
6,5
7,5
9,4
11,1
11,7
3DS-150X
9,1°
12,2°
19,9
30,2
36,5
51,9
3DS-150X
6,3°
7,4°
9,4
11,1
11,6
12,0
8DH-500X
26,3°
35,7°
58,8
89,3
108,0
153,5
8DH-500X
19,1°
22,1°
27,9
32,8
34,7
37,3
8DL-370X
10,8*
28,0
36,9
59,3
88,8
106,5
8DL-370X
13,2*
19,5
22,4
27,9
32,7
34,7
8DJ-600X
32,7°
44,0°
71,3
107,0
128,5
181,0
8DJ-600X
23,0°
26,8°
33,7
39,5
41,9
45,5
8DT-450X
14,2*
34,7
44,9
70,6
105,0
125,5
8DT-450X
16,9*
23,7
27,2
34,0
40,2
42,8
Условия: Температура всасываемого газа 20 ºC/переохлаждение 0 K
° Высокая температура нагнетания — требуется дополнительное охлаждение
* 10 K перегрев
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R134a
R134a
Температура кипения (°C)
Температура кипения (°C)
Модель
-45
-35
-30
-20
-10
-5
+5
Модель
-45
-35
-30
-20
-10
-5
+5
2DC-50X
2,4*
4,7*
6,3*
10,3
2DC-50X
1,5*
2,0*
2,1*
2,3
2DD-50X
3,1*
5,8*
7,6*
12,2
2DD-50X
1,9*
2,3*
2,5*
2,7
2DL-40X
4,0
7,2
9,2
14,4
2DL-40X
2,3
2,8
3,1
3,4
2DL-75X
3,6*
6,8*
8,9*
14,3
2DL-75X
2,1*
2,7*
3,0*
3,3
2DB-50X
5,2
9,1
11,6
17,9
2DB-50X
2,6
3,3
3,6
4,0
2DB-75X
4,5*
8,2*
10,6*
17,0
2DB-75X
2,6*
3,3*
3,5*
3,9
3DA-50X
6,0
10,2
12,9
19,8
3DA-50X
3,0
3,7
4,0
4,4
3DA-75X
5,1*
9,6*
12,5*
20,1
3DA-75X
3,1*
3,8*
4,1*
4,5
3DC-75X
7,4
12,5
15,7
23,9
3DC-75X
3,6
4,5
4,8
5,3
3DC-100X
6,8*
12,0*
15,3*
24,2
3DC-100X
3,7*
4,5*
4,8*
5,2
3DS-100X
9,7
16,2
20,4
31,0
3DS-100X
4,7
5,9
6,4
7,2
3DS-150X
9,7*
16,3*
20,6*
31,7
3DS-150X
5,0
6,2*
6,6*
7,3
8DH-500X
28,6*
47,9*
60,9*
95,6
8DH-500X
15,5*
18,8*
20,2*
22,2
8DJ-600X
34,4*
57,5*
72,9*
114,0
8DJ-600X
18,1*
22,2*
24,0*
26,8
8DL-370X
31,4
51,6
64,5
97,3
8DL-370X
15,1
18,5
19,9
22,2
8DT-450X
38,7
62,1
77,1
115,0
8DT-450X
18,4
22,5
24,4
27,5
Условия: Температура всасываемого газа 20 ºC/переохлаждение 0 K
* 10 K перегрев
90
91
Поршневой компрессор (3-цилиндровый) Discus™ Digital
С плавным регулированием производительности
3-цилиндровые компрессоры Discus digital обеспечивают плавное
регулирование производительности без частотного преобразователя.
Компрессоры digital реализуют простой и точный метод управления
производительностью, позволяющий снизить расходы, связанные с
регулированием.
Технология digital основана на управлении электромагнитным клапаном,
который установлен на одной из головок цилиндров, с учетом времени
цикла. Электромагнитный клапан приводит в действие поршень, который
управляет потоком газа, поступающим в область всасывания клапанной
плиты Discus.
Компрессор всегда работает с постоянной скоростью, что позволило
решить проблемы, связанные с возвратом масла и механическими и
электрическими нагрузками на систему.
3-цилиндровый компрессор Discus digital
Модельный ряд Discus Digital
Компрессоры 3D
Номинальная объемная
производительность (м3/ч)
20
25
30
35
40
45
50
55
60
Характеристики и преимущества
•
Линейка включает 6 моделей: от 32 до 50 м3/ч
•
Быстрая и удобная интеграция в холодильную систему, не сложнее
•
Работают с хладагентами R407A/F/C, R448A/R449A, R404A, R134a,
установки любого другого обычного компрессора
R450A и R513A.
•
Возможность легкой модернизации существующих установок
•
Плавное регулирование в диапазоне 10-100%: Производительность
с помощью замены головок на головки Digital
и потребляемая мощность идеально соответствуют нагрузке на
•
Отсутствие вибраций или механических нагрузок на трубопроводы
систему охлаждения
системы и детали компрессора
•
Экономичная и надежная альтернатива частотным
•
Сокращение количества запусков компрессора, что увеличивает
преобразователям
срок эксплуатации контактора и компрессора
•
Точный контроль давления всасывания, что обеспечивает
экономию электроэнергии и стабильную температуру кипения
Рабочий диапазон для R404A
С малым двигателем
С большим двигателем
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
-55
-50
-45
-40
-35
-30
-25
-20
-15
-10
-5
0
-50
-45
-40
-35
-30
-25
-20
-15
-10
-5
0
5
10
Температура кипения, °C
Температура кипения, °C
Температура
Температура всасываемого газа
Температура
Температура всасываемого газа
всасываемого газа
не более 0 °С
всасываемого газа
не более 20 °С + вентилятор
не более 20 °С
Температура всасываемого газа
не более 25 °С
не более 0 °С + вентилятор
92

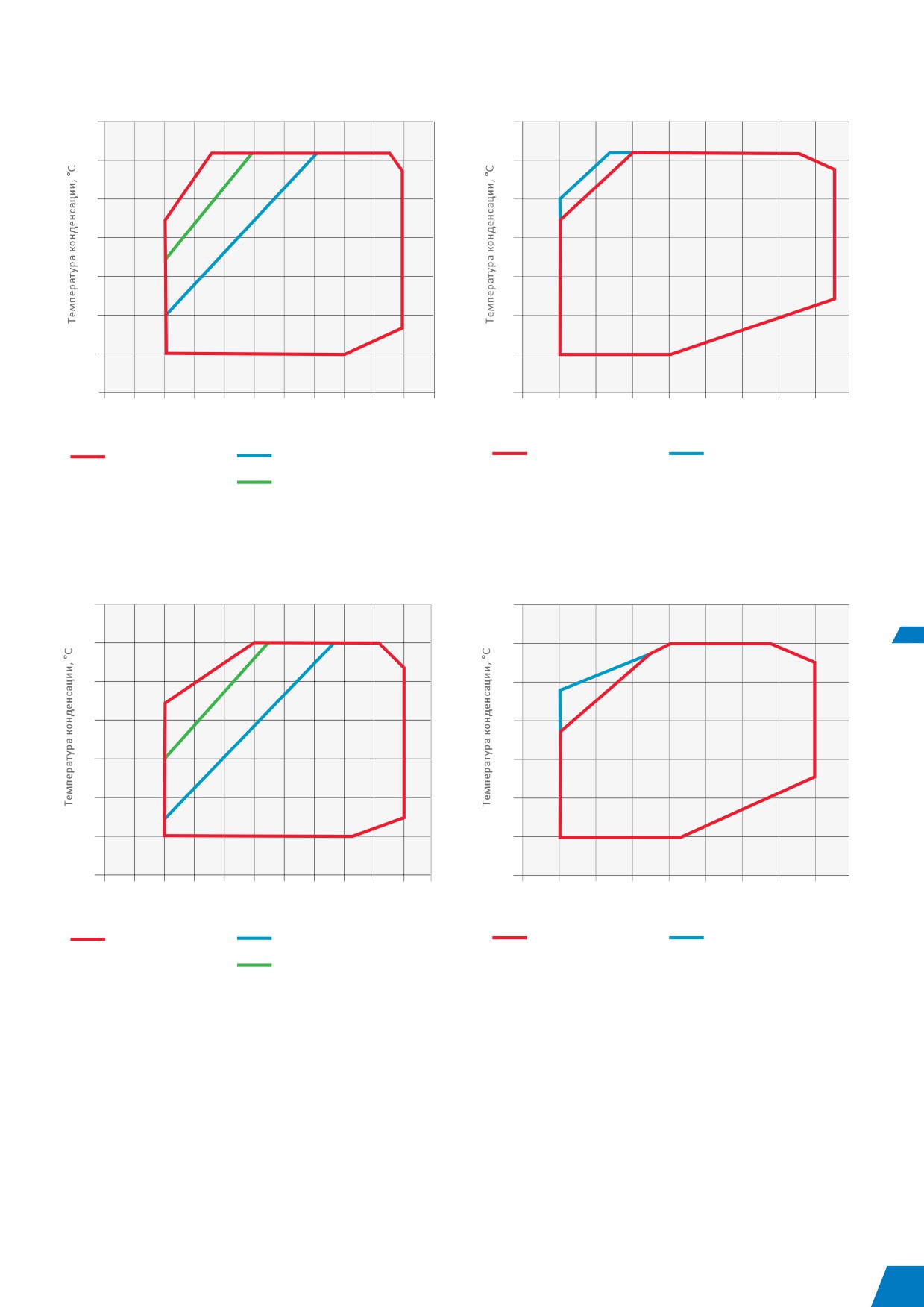

Рабочий диапазон для R407A
С малым двигателем
С большим двигателем
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
-50
-45
-40
-35
-30
-25
-20
-15
-10
-5
-0
5
-30
-25
-20
-15
-10
-5
0
5
10
15
Температура кипения, °C
Температура кипения, °C
Температура
Температура всасываемого газа
Перегрев на всасывании
Температура всасываемого газа
не более 20 K
не более 20 °С
всасываемого газа
не более 0 °С
не более 20 °С
Температура всасываемого газа
не более 0 °С
Рабочий диапазон для R407F
С малым двигателем
С большим двигателем
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
-50
-45
-40
-35
-30
-25
-20
-15
-10
-5
-0
5
-30
-25
-20
-15
-10
-5
0
5
10
15
Температура кипения, °C
Температура кипения, °C
Перегрев на всасывании
Температура всасываемого газа
Температура
Температура всасываемого газа
не более 20 K
не более 20 °С
всасываемого газа
не более 0 °С
Температура всасываемого газа
не более 20 °С
не более 0 °С
93

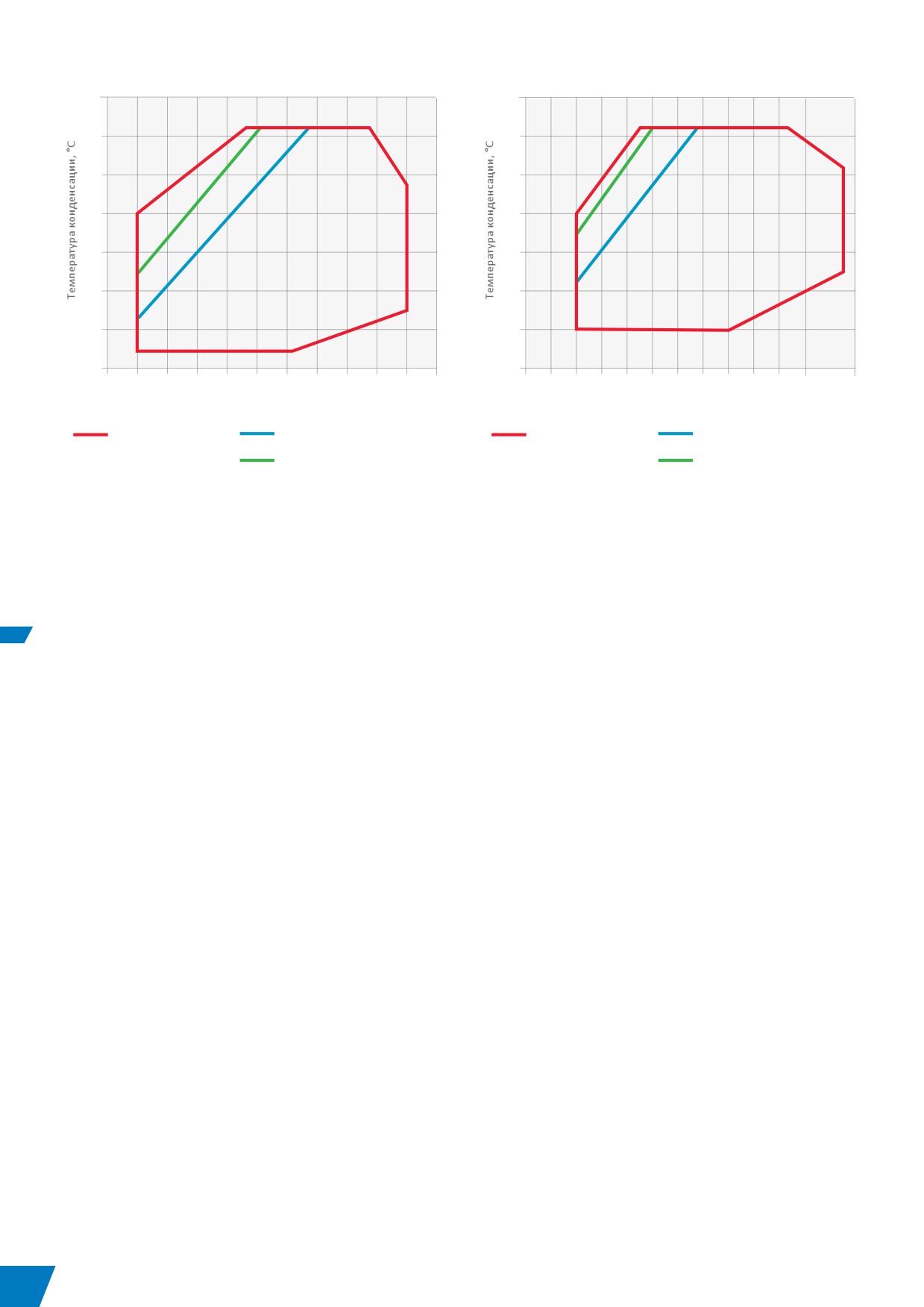

Рабочий диапазон для R448A/R449A
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
-50
-45
-40
-35
-30
-25
-20
-15
-10
-5
-0
5
-50
-45
-40
-35
-30
-25
-20
-15
-10
-5
0
5
Температура кипения, °C
Температура кипения, °C
Перегрев на всасывании
Температура всасываемого газа
Перегрев на всасывании
Температура всасываемого газа
не более 20 K
не более 20 °С
не более 20 K
не более 20 °С
Температура всасываемого газа
Температура всасываемого газа
не более 0 °С
не более 0 °С
94
Технические данные
Длина/
Максимальный
Ток блокировки
Версия
ширина/
рабочий ток
ротора
двигателя/Код
Модели
(А)
(A)
высота
(мм)
3 фазы**
3 фазы**
3 фазы**
3DAD-50X
5,0
32,2
3,7
655/370/480
146
AWM
15,7
55,0
65
3DAD-75X
7,5
32,2
3,7
680/370/480
152
AWM
18,6
106,0
67
3DCD-75X
7,5
38,0
3,7
655/370/480
150
AWM
18,5
70,0
67
3DCD-100X
10,0
38,0
3,7
680/370/480
164
AWM
21,6
121,0
68
3DSD-100X
10,0
49,9
3,7
680/370/480
162
AWM
24,4
121,0
69
3DSD-150X
15,0
49,9
3,7
710/370/490
166
AWM
29,7
129,0
69
** 3 фазы: 380-420 В / 50 Гц
*** @ 1m: уровень звукового давления на расстоянии 1 м от компрессора в условиях свободного звукового поля
Производительность
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R407A
R407A
Температура кипения (°C)
Температура кипения (°C)
Модель
-30
-20
-10
-5
5
10
15
Модель
-30
-20
-10
-5
5
10
15
3DAD-50X
5,3*
10,3
16,2
19,9
3DAD-50X
3,8*
5,0
6,1
6,5
3DAD-75X
10,2
16,4
20,4
30,4
36,5
3DAD-75X
5,0
6,0
6,4
6,9
6,9
3DCD-100X
12,4
20,0
24,7
36,6
43,9
3DCD-100X
5,8
7,1
7,6
8,3
8,3
3DCD-75X
6,4*
12,3
19,4
23,8
3DCD-75X
4,6*
6,0
7,2
7,8
3DSD-100X
8,9*
16,7
25,9
31,6
3DSD-100X
6,1*
7,9
9,6
10,3
3DSD-150X
16,5
26,2
32,2
47,6
57,0
3DSD-150X
7,8
9,6
10,3
11,2
11,3
Условия: Температура всасываемого газа 20 ºC / Переохлаждение 0 K при 100 % нагрузке
* Условия: перегрев на всасывании 10 K, переохлаждение 0 K
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R407F
R407F
Температура кипения (°C)
Температура кипения (°C)
Модель
-30
-20
-10
-5
5
10
15
Модель
-30
-20
-10
-5
5
10
15
3DAD-50X
6,0*
11,2
17,8
21,9
3DAD-50X
4,0*
5,2
6,4
6,8
3DAD-75X
11,3
18,2
22,6
33,6
40,4
3DAD-75X
5,2
6,3
6,8
7,2
7,2
3DCD-75X
7,4*
13,7
21,5
26,4
3DCD-75X
4,8*
6,2
7,5
8,1
3DCD-100X
13,9
21,9
27,0
39,8
47,8
3DCD-100X
6,0
7,3
7,9
8,6
8,6
3DSD-100X
10,0*
18,2
28,5
35,0
3DSD-100X
6,3*
8,3
10,1
10,8
3DSD-150X
18,4
29,2
36,0
53,0
63,4
3DSD-150X
8,2
10,1
10,9
11,9
12,0
Условия: Температура всасываемого газа 20 ºC / Переохлаждение 0 K при 100 % нагрузке
* Условия: перегрев на всасывании 10 K, переохлаждение 0 K
95
Производительность
Tемпература конденсации, 40 °C
R448A/
Холодопроизводительность (кВт)
R448A/
Потребляемая мощность (кВт)
R449A
R449A
Температура кипения (°C)
Температура кипения (°C)
Модель
-30
-20
-10
-5
5
10
15
Модель
-30
-20
-10
-5
5
10
15
3DAD-50X
5,6*
10,2
16,1
19,8
3DAD-50X
3,9*
5,0
6,2
6,6
3DAD-75X
6,7*
11,9
18,3
22,2
31,8
37,6
3DAD-75X
4,4*
5,7
6,8
7,2
7,5
7,4
3DCD-75X
6,9*
12,4
19,4
23,8
3DCD-75X
4,6*
6,0
7,3
7,8
3DCD-100X
7,3*
13,4
21,1
26,0
38,0
45,4
3DCD-100X
4,7*
6,1
7,2
7,6
8,0
7,9
3DSD-150X
10,2*
17,8
27,6
33,7
49,1
58,4
3DSD-150X
6,4*
8,2
9,8
10,5
11,5
11,8
3DSD-100X
9,5*
16,9
26,5
32,5
3DSD-100X
6,2*
8,1
9,8
10,6
Условия: Температура всасываемого газа 20 ºC / Переохлаждение 0 K при 100 % нагрузке
* Условия: перегрев на всасывании 10 K, переохлаждение 0 K
Предварительные данные
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R404A
R404A
Температура кипения (°C)
Температура кипения (°C)
Модель
-30
-20
-10
-5
5
10
15
Модель
-30
-20
-10
-5
5
10
15
3DAD-75X
7,1
11,9
18,3
22,2
31,8
3DAD-75X
4,4
5,7
6,8
7,2
7,5
3DAD-50X
7,3
11,8
17,8
21,5
3DAD-50X
4,6
5,9
6,9
7,3
3DCD-75X
8,8
14,1
21,2
25,6
3DCD-75X
5,5
7,0
8,2
8,6
3DCD-100X
8,6
14,3
21,8
26,5
37,9
3DCD-100X
5,3
6,8
8,0
8,4
8,9
3DSD-150X
12,1
19,1
28,6
34,6
49,3
3DSD-150X
7,3
9,2
11,0
11,6
12,3
3DSD-100X
11,9
18,9
28,3
34,1
3DSD-100X
7,4
9,3
10,9
11,6
Условия: Температура всасываемого газа 20 ºC / Переохлаждение 0 K при 100 % нагрузке
Высокая температура нагнетания — требуется дополнительное охлаждение
Tемпература конденсации, 40 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R134a
R134a
Температура кипения (°C)
Температура кипения (°C)
Модель
-30
-20
-10
-5
5
10
15
Модель
-30
-20
-10
-5
5
10
15
3DAD-50X
6,3
10,4
13,0
19,8
24,1
3DAD-50X
3,0
3,8
4,1
4,5
4,6
3DAD-75X
5,5*
9,8*
12,6*
20,0
24,5
29,6
3DAD-75X
3,1*
3,8*
4,1*
4,5
4,5
4,5
3DCD-75X
7,5
12,4
15,6
23,5
28,5
3DCD-75X
3,6
4,5
4,9
5,4
5,5
3DCD-100X
6,8*
11,9*
15,2*
23,8
29,0
34,9
3DCD-100X
3,7*
4,5*
4,8*
5,2
5,3
5,3
3DSD-100X
10,2
16,6
20,6
31,0
37,5
3DSD-100X
4,8
6,0
6,4
7,1
7,3
3DSD-150X
9,1*
15,7*
19,9*
31,0
37,5
44,9
3DSD-150X
4,8*
6,0*
6,6*
7,3
7,4
7,3
Условия: Температура всасываемого газа 20 ºC / Переохлаждение 0 K при 100 % нагрузке
* Условия: перегрев на всасывании 10 K, переохлаждение 0 K
96
9
Электроника для полугерметичных компрессоров Copeland™ Stream
Электроника компрессоров Copeland предназначена для мониторинга
и обработки данных внутри компрессора с целью повышения
надежности и улучшения эксплуатационных характеристик систем
отопления, вентиляции, кондиционирования воздуха и охлаждения.
Опираясь на успех системы диагностики CoreSense, внедренной
несколько лет назад, теперь компания Emerson представляет
электронные модули нового поколения для компрессоров Stream
с модульной конструкцией и современной электроникой. Эта
модульная конструкция с подключаемыми модулями обеспечивает
клиентам гибкость в выборе дополнительных функций в соответствии
с их системными требованиями. Эти функции включают расширенную
защиту и диагностику, связь по технологии Bluetooth и протоколу
Modbus для удаленного мониторинга, управления впрыском
жидкости, динамического мониторинга рабочего диапазона,
управления механизмом digital, регулирования производительности
и т. д.

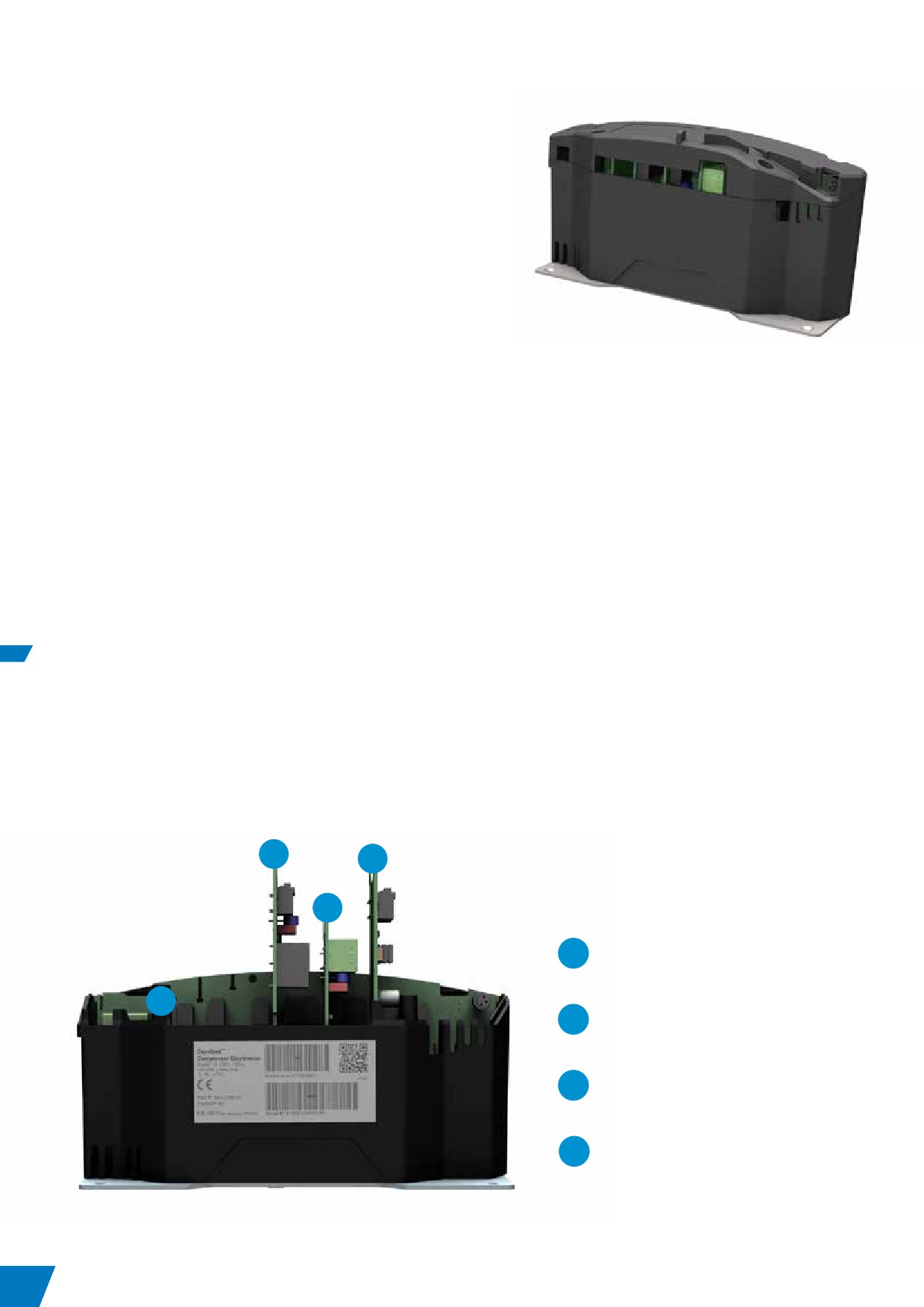

Электронный модуль компрессора Copeland
Преимущества электроники компрессоров Copeland выходят за
рамки защиты компрессора, помогая в диагностике неисправностей
и оптимизации системы. Система диагностики предоставляет
сервисным инженерам подробную информацию в нужное время, что
позволяет быстрее обнаружить проблемы или даже предотвратить
их появление. Подключаемые модули с расширенными функциями
управления и датчиками заводской установки помогают упростить
систему и снизить затраты производителей систем. Владельцы
Преимущества
супермаркетов получают выгоду от увеличения времени безотказной
работы, уменьшения потерь продуктов и снижения затрат на
• Модульный принцип для гибкости клиента
техническое обслуживание.
• Дополнительные подключаемые модули с
различными функциями
Технические характеристики
• Расширенная защита для надежной работы системы
• Диагностика для быстрого обнаружения и
• Источник питания 115/230 В перем, тока, 24 В перем, тока
устранения неисправностей
• Протокол связи (Modbus® RTU и Bluetooth®)
• Мониторинг энергопотребления для контроля
• Шина к системному контроллеру: RS 485
эксплуатационных расходов
• Датчик температуры нагнетания
• Варианты связи: Bluetooth и Modbus для удаленного
• Датчик тока
мониторинга
• Флеш-память
• Управление компрессором для снижения затрат на
• Кнопка сброса сигнала о неисправности
систему
Функции
2
4
3
1
Основная плата
1
Управление напорным
2
вентилятором
и впрыском жидкости
Цифровое регулирование
3
производительности и пуск без
нагрузки
Modbus®
4
98
Объем поставки
5
3
1
2
4
1
Optional Plug-in Modules
2
Датчик температуры нагнетания
3
Датчик тока
4
Реле давления масла
5
Порт связи
99

















содержание      ..     1      2      3      4      ..
