Глава 3

Рабочие листы

Рабочий лист K1

•

Гидравлическое подключение панельных
радиаторов Logatrend со встроенным вентильным
комплектом

стр. 302

Рабочий лист K2

•

Диаграмма определения гидравлического
сопротивления панельных радиаторов
Logatrend K-Profil

стр. 307

Рабочий лист K3

•

Метод расчета радиаторов для
однотрубной системы

стр. 309

Рабочий лист K4

•

Пересчет на другие параметры теплоносителя

стр. 312

Рабочий лист K5

•

Прочие факторы влияющие на теплоотдачу

стр. 315

Радиаторы и комплектующие – каталог 2014

302

3

3

3

3

Рабочий лист K1



Рабочие листы

Гидравлическое подключение панельных радиаторов Logatrend со встроенным вентильным комплектом

Краткие технические характеристики радиаторов Logatrend VK / K-Profil Buderus

Общие данные:

1. Размер радиаторов:

– длина от 400 мм до 3000 мм;
– высота от 300 до 900 мм;
– глубина от 65 мм до 155 мм.

2. Подключение радиаторов:

– VK-Profil – нижнее G (DN 20 mm);
– K-Profil – боковое G (DN 15 mm).

3. Наружное защитное покрытие радиаторов:

–  грунтовка и порошково-лакокрасочное покрытие с горячей сушкой, цветовой гаммы по таблице цветов RAL, стандартный цвет

белый 9016.

Эксплуатационные данные:

1. Тепловая мощность радиаторов:

– от 172 Ватт до 12 175 Ватт при 90/70/20 °С;
– от 136 Ватт до 9 630 Ватт при 75/65/20 °С;
– от 213 Ватт до 15083 Ватт при 95/85/20 °С.

2. Условия эксплуатаии радиаторов:

– от нормальных до влажных помещений.

3. Теплоноситель:

– вода или гликолевая смесь (при 30% содержания гликоля, без пересчета характеристик).

4. Параметры теплоносителя:

– температура от +5 °С до +120 °С;
–  давление - рекомендуемое рабочее от 1,0 до 10,0 бар и максимальное кратковременное рабочее - до 11,0 бар, испытательное

давление 13,0 бар;

– допустимое содержание pH от 9 до 10,5 оптимально 9,6;
– максимально допустимое содержание кислорода (О2) -

 0,05 мг/л;

– допустимое содержание щелочи (Ca+Mg) –

 0,02 ммоль/л.;

– допустимое содержание фосфата (P04) –

 10 мг/л.

Основные характерные отличия:

– отсутствие лицевой и тыловой стороны у типов 21, 22, 33, что упрощает их монтаж;
– оригинальный дизайн;
–

отсутствие горизонтальных поверхностей, на которых собирается пыль, снижающая эффективность радиатора во время
эксплуатации.

Радиаторы и комплектующие – каталог 2014

303

3

3

3

3

Рабочие листы



Рабочий лист K1

Гидравлическое подключение панельных радиаторов Logatrend со встроенным вентильным комплектом

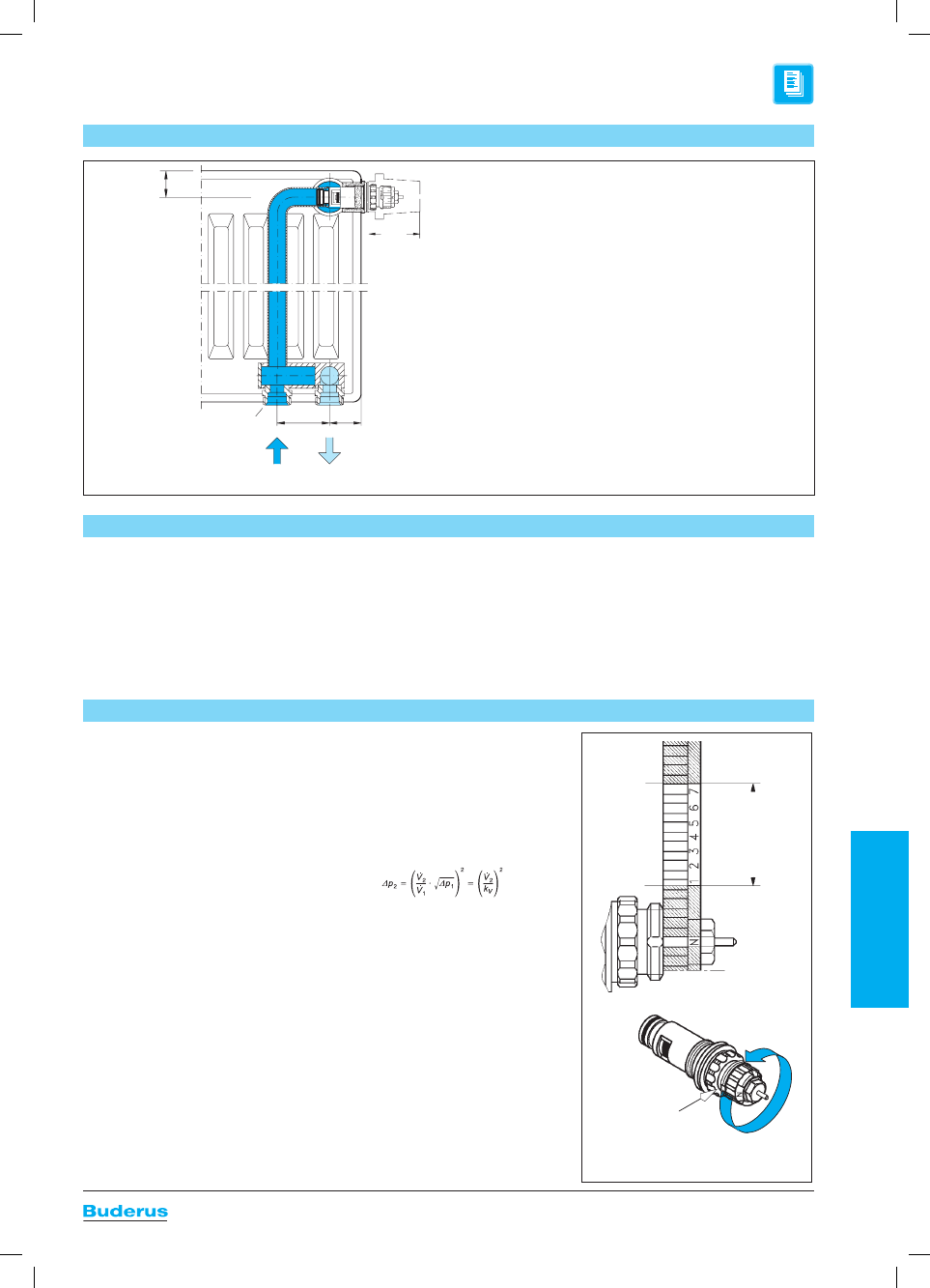

Панельные радиаторы со встроенным вентилем

Ideale Rohrführung:
Der Anschluss an die Rohrleitung erfolgt bei
Buderus Logatrend-Heizkörpern mit integrierter
Ventilgarnitur prinzipiell von unten; geeignet so-
wohl für Ein- als auch für Zweirohrsysteme, Ventil-
garnitur mit außen liegender k

V

-Wert-Einstellung.

25

100

G 3/4 außen

50

30

Vorlauf Rücklauf

Наружная

резьба G 3/4

Подающая  Обратная

    линия         линия

Область применения

Идеальная подводка труб:
Подключение трубопроводов к радиаторам Logatrend со
встроенным вентилем осуществляется снизу. Подходит
как к однотрубным, так и к двухтрубным системам. Вен-
тильный комплект с наружной регулировкой значения k

v

.

Для рационального использования отопи-
тельных приборов в системах централь-
ного отопления могут применяться па-
нельные радиаторы Logatrend VK-Profil и
VK-Plan.
Они могут быть установлены как в двух-
трубных, так и в однотрубных системах с
принудительной циркуляцией и с избы-
точным рабочим давлением 10 ба р по DIN
EN 442. В однотрубной системе необходи-

мо применение встроенного вентиля N и
однотруб ной байпасной присоединитель-
ной арма туры. В двухтрубной системе с
большим перепадом температур теплоно-
сителя нужно проверить необходимость
замены вентиля N в крупных отопитель-
ных прибо рах на вентиль U. Отопитель-
ные уста новки должны эксплуатировать-
ся согласно действующим правилам отно-
сительно тем пературы, давления, хими-

ческих добавок (против отложений и
коррозии) и т. д. Следует принимать во
внимание материалы, использующиеся
во всей установке (см. Правила VDI 2035
„Защита от коррозии в установках водя-
ного отопления“).
В системе должен быть смонтирован грязе-
уловитель для очистки воды от твердых ча-
стиц загрязняющих веществ.

Гидравлическое подключение

Предварительная настройка пропуск-
ной характеристики k

v

Панельные радиаторы Logatrend VK-Profil
и VK-Plan имеют заводское оснащение
встроенным вентилем для двухтрубной
схемы. Встроенный вентиль имеет резь-
бовое соединение с отопительным прибо-
ром (Danfoss N, 13G0482 или U, 13G0483).
Встроенный вентиль имеет наружную
плавную регулировку k

v

 с контрастной

цифровой шкалой и сальник. Гидравличес-
кая настройка  может быть выполнена без
применения инструментов.  Встроенный
вентиль имеет заводскую установ ку на по-
казатели, указанные в таблице на стр.
314. Необходимое значение k

v

 можно

просто и точно установить на вентиле без
использования инструмента.
По вычисленной в гидравлическом расче-
те трубопровода пропускной характери-
стике k

v

 определяется цифра настройки

на шкале вентиля. Этот показатель опре-
деляется по номограмме или таблице (см.
стр. 305 или стр. 306). Настройка может
быть выполнена бесступенчато между
цифрами 1 и 7. Предварительная настрой-
ка k

v

 может быть изменена во время рабо-

ты отопительной установки. Значения k

v



приведены также в форме набора данных
для вентилей в программе расчета по VDI
3805.

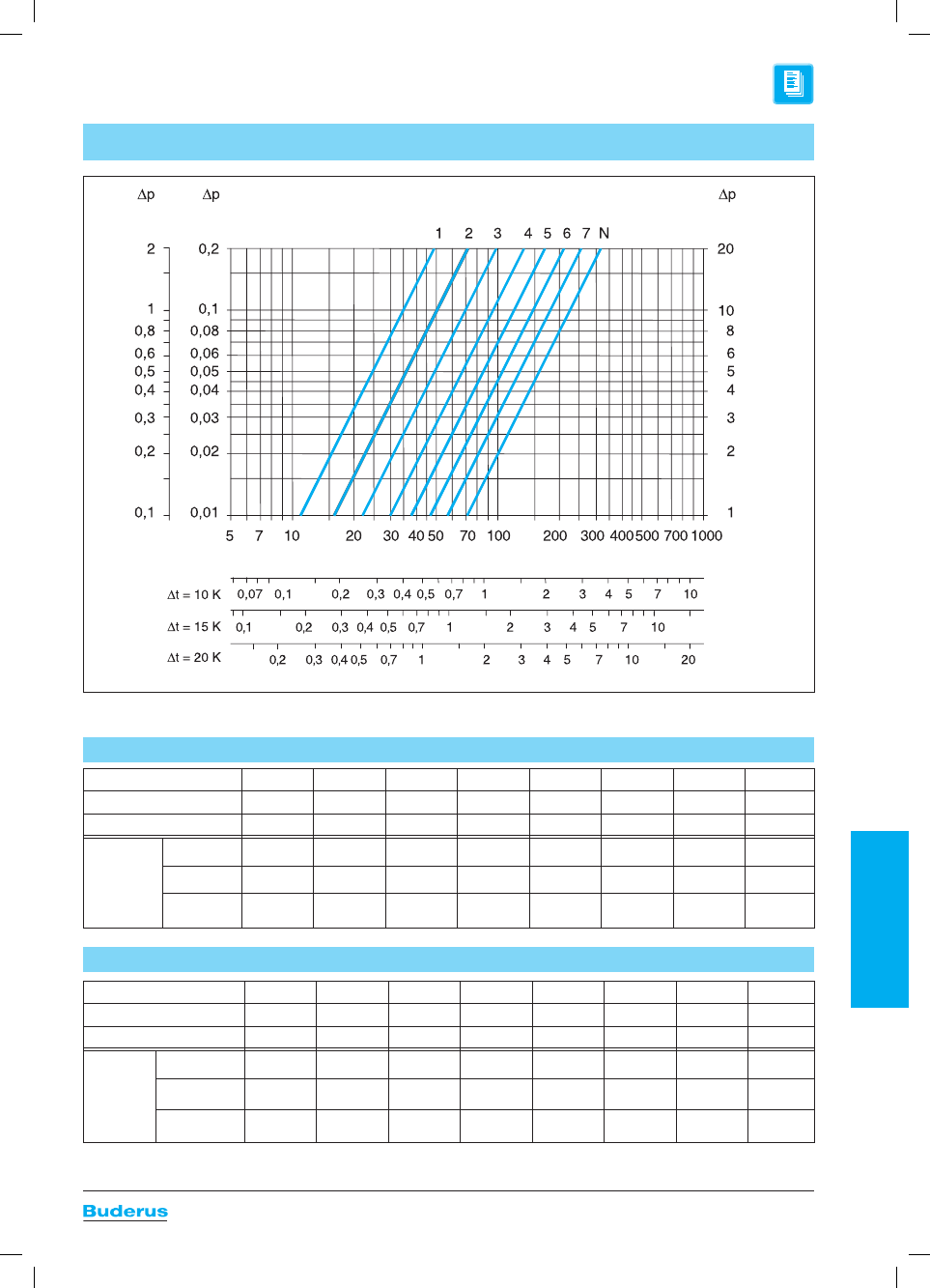

Номограмма значений k

v

 /

цифры на шкале

В  гидравлическом расчете трубопровод-
ной сети определяется k

v

 и по нему – пред-

варительная настройка вентиля на каж-
дом отопительном приборе. Значение k



определяется по номограмме (см. стр. 305
и 306), в основе которой лежит математи-
ческая зависимость:

где:
Dp

= бар

Dp

= потери давления отопительного при-

бора со встроенным термостатическим
вентилем, бар
V

.

= значение k

v

  (например, 0,8), м

3

V

.

= расход воды, проходящей через ото-

пительный прибор, рассчитывается из
теп ловой мощности и разницы темпера-
тур в подающей и обратной линиях,  м

3

Для небольших установок можно восполь-
зоваться упрощенным ориентировочным
определением k

v

 по таблицам на стр. 305

и 306. В соответствии с тепловой мощно-
стью отопительного прибора и перепадом
температур можно определить значения
k

v

 и цифры настройки на шкале

(

Δ

p = 0,1 бар).

Voreinstell-

bereich

Bezugsmarkierung

für den Einstellring

Встроенный вентиль с настройкой  k

v

Маркировка для

регулировочного

кольца

Диапазон

регулировки

Радиаторы и комплектующие – каталог 2014

304

3

3

3

3

Рабочий лист K1



Рабочие листы

Гидравлическое подключение панельных радиаторов Logatrend со встроенным вентильным комплектом

Термостатические головки
(датчики)

Исполнение встроенного вентиля позво-
ляет произвести непосредственный мон-
таж термостатических головок следую-
щих производителей:
Buderus
Danfoss, серия RA 2000, RAW
Oventrop Uni LD
Heimeier VK
MNG Thera DA
Для установки других изделий нужно ис-
пользовать соответствующие переходни-
ки, которые приобретаются у производи-
телей термостатических головок.
Радиаторы поставляются со встроенным
вентилем, на котором стоит пластмассо-
вая крышка, защищающая его во время
строительных работ. Возможна работа
вентиля без датчика. В дальнейшем на-
стройку температуры и регулирование
производит соответствующая термоста-
тическая головка.

Подключение к трубопроводной сети

Подключение имеет наружную резьбу



G 3/4, что является большим преимущест-
вом при монтаже,  например, резьбовые
соединения с зажимным кольцом и арма-
тура могут быть смонтированы непосред-
ственно без уплотнения. Расстояние меж-
ду подключениями подающей и обратной
линий составляет 50 мм. Благодаря раз-
личным узлам подключения с резьбовы-
ми соединениями с зажимным кольцом,
возможно использование медных труб,
труб из малоуглеродистой стали и пласт-
массовых труб. Подключение произво-
дится снизу, поэтому визуально получает-
ся идеальная подводка труб.
При использовании тонкостенных мягких
труб необходима установка защитных
гильз. Следует обязательно соблюдать
указания по монтажу фирмы-изготовите-
ля труб.

Однотрубная система

Панельные радиаторы Logatrend со встро-
енным вентильным комплектом являются
универсальными для применения в одно-
трубной рсистеме. Для этого монтируется
однотрубная арматура со встроенным ре-
гулируемым байпасом. На однотрубных
установках применяются только встроен-
ные вентили N, которые работают в пози-
ции “N”. В однотрубной байпасной армату-
ре регулировкой байпасного шпинделя
настраивается пропорциональное рас-
пределение циркулирующей воды и, та-
ким образом, настраивается требуемый
для радиатора расход. Однотрубная коль-
цевая обвязка должна применяться толь-
ко в тех отопительных приборах, суммар-
ная мощность которых не превышает
12 кВт.

Heizkörperanteil

Bypass

100%

100%

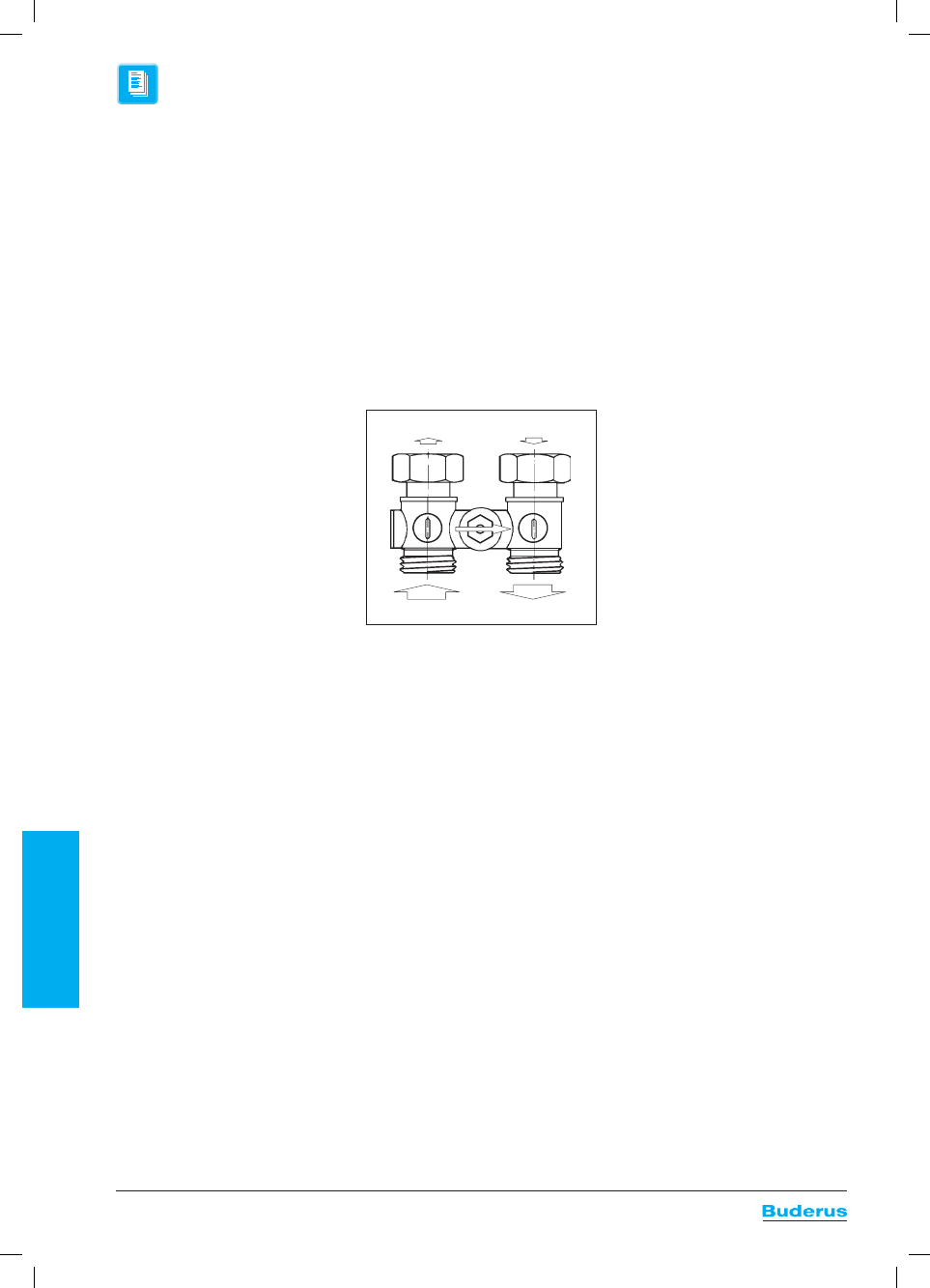

Однотрубная байпасная арматура

Отопительный прибор

Байпас

Для настройки потока через радиатор от
общего весового расхода воды (пропор-
циональное распределение) следует поль-
зоваться номограммой для однотрубной
системы.
Для достижения нужного распределения
воды расход через радиатор должен быть
вычислен математически и согласован с
реальной мощностью отопительного при-
бора.

Для настройки правильной циркуляции
воды в радиаторе нужно открывать или
закрывать байпас регулировочным шпин-
делем. Распределение воды зависит от:

•

сопротивления отопительного прибора с
вентильным комплектом и однотрубной
байпасной арматурой,

•

от давления насоса и  давления в сис-
теме

Расход воды, который должен проходить
через отопительный прибор, настраива-
ется по диаграмме, для чего увеличивает-
ся или уменьшается сопротивление бай-
паса при повороте его шпинделя. Для хо-
рошей работы однотрубной системы не-
обходимо особенное внимание уделять
всем этапам от проектирования до налад-
ки.
В зависимости от конфигурации трубо-
провода в него могут быть установлены
как проходные (Dgf), так и угловые (Eckf)
запорные узлы подключения однотрубно-
го байпаса.
Однотрубная байпасная запорная арма-
тура имеет при этом два преимущества:
Возможность применения в качестве пе-
ремычки, если отопительный прибор дол-
жен быть установлен позже
Возможность перекрытия подачи воды в
отопительные приборы из трубопровод-
ной сети, если они должны быть временно
отключены и/или демонтированы
Дальнейшая информация по однотрубной
системе приведена на стр. 408, Рабо чий
лист K3.

Потери тепла при закрытом вентиле

В однотрубной установке возникают те-
пловые мосты, которые образуются из-за
воды, проходящей через байпас. Поэтому
в однотрубной системе при закрытом
термо статическом вентиле отопительного
прибора возможно незначительное подта-
пливание из-за наличия теплового потока
в байпасе.

Радиаторы и комплектующие – каталог 2014

305

3

3

3

3

Рабочие листы



Рабочий лист K1

Гидравлическое подключение панельных радиаторов Logatrend со встроенным вентильным комплектом

Характеристики встроенного вентиля „N“ с термостатической головкой Danfoss RA

(газовый датчик)

(мм.вод.ст.)

(бар)

(кПа)

Q

 (л/ч)

кВт

кВт

кВт

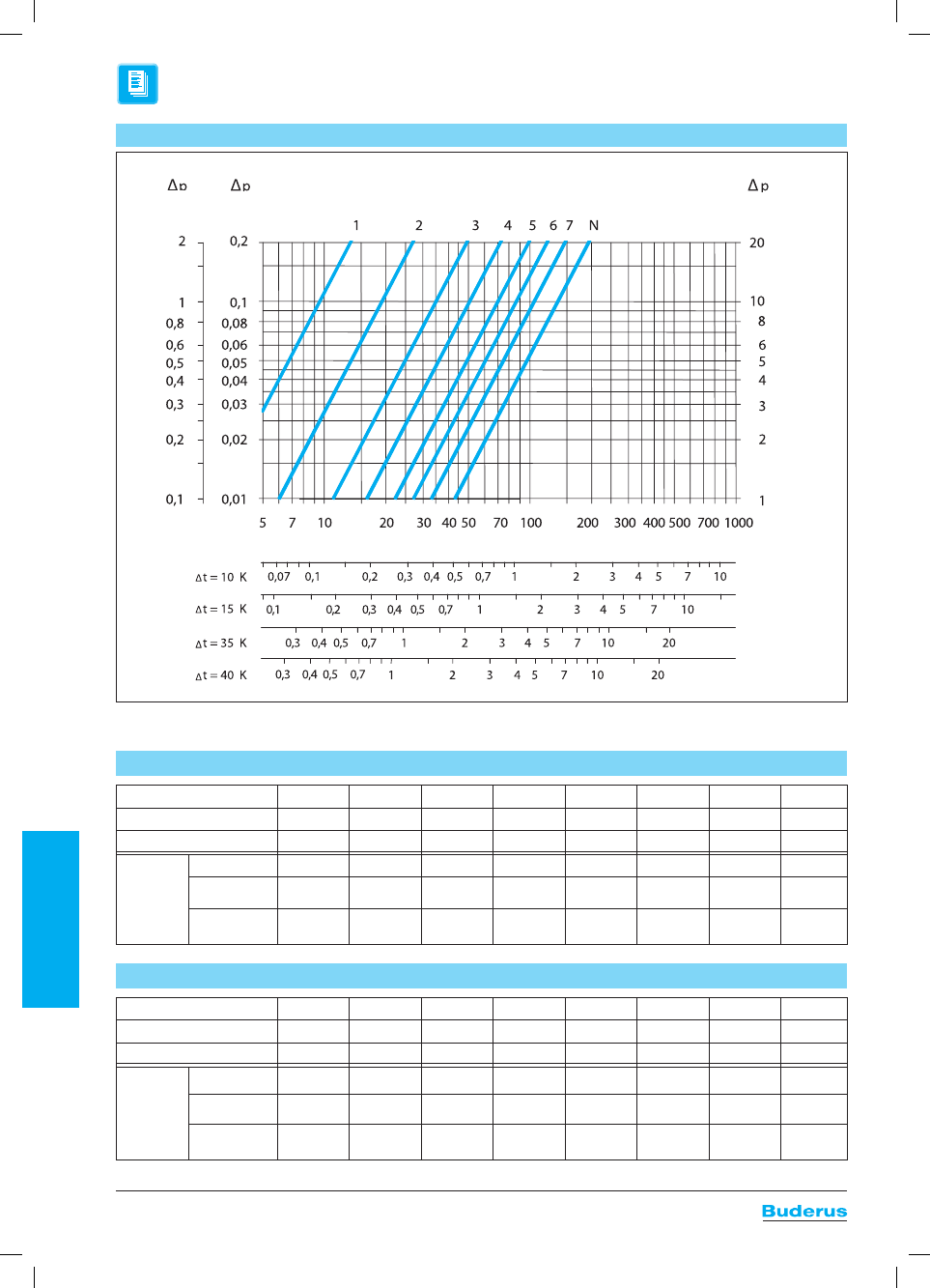

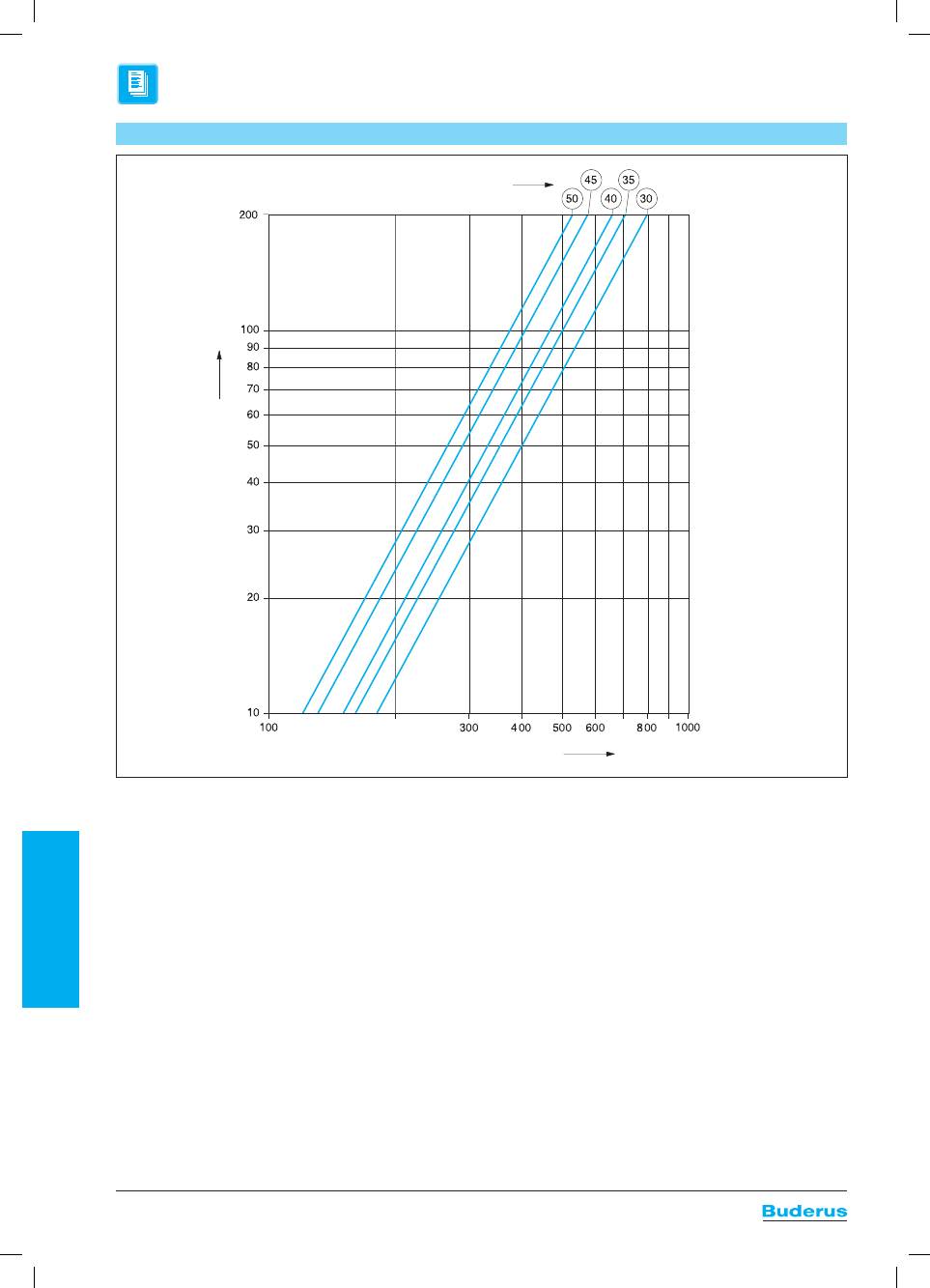

Номограмма значений k

v

 для двухтрубной системы

Цифры на шкале и значения kv встроенного вентиля „N“ с термостатической головкой Danfoss  RA

Цифра на шкале

1

2

3

4

5

6

7

N

Значение k

v

0,11

0,16

0,22

0,30

0,38

0,47

0,57

0,71

Отклонение АР

0,5

0,6

0,9

1,0

1,0

1,0

1,0

1,0



Максималь-

ная тепловая

мощность

радиатора

в Вт при



Δ

p

 = 0,1 бар

Δ

t



= 10 K

400

580

800

1100

1390

1720

2090

2600

Δ

t = 15 K

600

880

1210

1650

2090

2580

3130

3910

Δ

t = 20 K

800

1170

1610

2200

2790

3450

4180

5210

Цифры на шкале и значения kv встроенного вентиля „N“ с жидкостным датчиком

Цифра на шкале

1

2

3

4

5

6

7

N

Значение k

v

0,09

0,14

0,21

0,28

0,36

0,44

0,54

0,67

Отклонение АР

0,5

0,6

1,0

1,5

1,5

1,5

1,5

1,5



Максималь-

ная тепловая

мощность

радиатора

в Вт при

Δ

p

 = 0,1 бар

Δ

t = 10 K

330

510

770

1020

1320

1610

1980

2460

Δ

t = 15 K

490

770

1150

1540

1980

2420

2970

3690

Δ

t = 20 K

660

1020

1540

2040

2640

3230

3960

4920

3

3

3

3

Радиаторы и комплектующие – каталог 2014

306

Рабочий лист K1



Рабочие листы

Гидравлическое подключение панельных радиаторов Logatrend со встроенным вентильным комплектом

Характеристики встроенного вентиля „U“ с термостатической головкой Danfoss RA

(мм.вод.ст.)

(бар)

(кПа)

кВт

кВт

кВт

кВт

Q

 (л/ч)

Номограмма значений k

v

 для двухтрубной системы

Цифры на шкале и значения k

v

 встроенного вентиля «U» с термостатической головкой Danfoss  RA

Цифра на шкале

1

2

3

4

5

6

7

N

Значение k

v

0,03

0,06

0,11

0,16

0,22

0,27

0,33

0,43

Отклонение АР

0,5

0,7

1,0

1,0

1,0

1,0

1,0

1,0



Максималь-

ная тепловая

мощность

радиатора

в Вт при

Δ

p

 = 0,1 бар

Δ

t = 10 K

110

220

400

580

800

990

1210

1570

Δ

t = 15 K

160

330

600

880

1200

1480

1810

2360

Δ

t = 20 K

220

441

800

1170

1610

1980

2420

3150

Цифры на шкале и значения k

v

 встроенного вентиля «U» с жидкостным датчиком

Цифра на шкале

1

2

3

4

5

6

7

N

Значение k

v

0,03

0,06

0,11

0,16

0,21

0,25

0,30

0,38

Отклонение АР

0,5

0,7

1,0

1,4

1,5

1,5

1,5

1,5



Максималь-

ная тепловая

мощность

радиатора

в Вт при

Δ

p

 = 0,1 бар

Δ

t = 10 K

110

220

400

580

770

910

1100

1390

Δ

t = 15 K

160

330

600

880

1150

1370

1650

2090

Δ

t = 20 K

220

440

800

1170

1540

1830

2200

2790

3

3

3

3

3

Радиаторы и комплектующие – каталог 2014

307

Рабочие листы



Рабочий лист K2

Гидравлическое подключение панельных радиаторов

Logatrend со встроенным вентильным комплектом

Заводская преднастройка вентелей на радиаторах VK-Profil

Высота

300

400

Длина/Тип

10

11

21

20

22

30

33

10

11

21

20

22

30

33

400

U3

U3

U3

U3

U3

U3

U3

U3

U3

U3

U3

U3

U3

U3

500

U3

U3

U3

U3

U3

U3

U3

U3

U3

U3

U3

U3

U3

U5

600

U3

U3

U3

U3

U3

U3

U5

U3

U3

U3

U3

U3

U3

U5

700

U3

U3

U3

U3

U3

U3

U5

U3

U3

U3

U3

U5

U3

U5

800

U3

U3

U3

U3

U5

U3

U5

U3

U3

U3

U3

U5

U5

U5

900

U3

U3

U3

U3

U5

U3

U5

U3

U3

U5

U3

U5

U5

N4

1000

U3

U3

U3

U3

U5

U5

U5

U3

U3

U5

U3

U5

U5

N4

1100

U3

U3

U5

U3

U5

U5

N4

U3

U3

U5

U5

U5

U5

N4

1200

U3

U3

U5

U3

U5

U5

N4

U3

U5

U5

U5

N4

U5

N4

1300

U3

U3

U5

U3

U5

U5

N4

U3

U5

U5

U5

N4

U5

N4

1400

U3

U3

U5

U5

U5

U5

N4

U3

U5

U5

U5

N4

N4

N4

1500

U3

U3

U5

U5

U5

U5

N4

U3

U5

U5

U5

N4

N4

N4

1600

U3

U5

U5

U5

N4

U5

N6

U3

U5

N4

U5

N4

N4

N4

1800

U3

U5

U5

U5

N4

N4

N6

U5

U5

N4

U5

N4

N4

N4

2000

U3

U5

U5

U5

N4

N4

N6

U5

U5

N4

U5

N4

N6

NN

2200

U3

U5

N4

U5

N6

N4

N6

U5

U5

N4

N4

N4

N6

NN

2300

U5

U5

N4

U5

N6

N4

N6

U5

N4

N6

N4

N4

N6

NN

2400

U5

U5

N4

U5

N6

N4

N6

U5

N4

N6

N4

N4

N6

NN

2600

U5

U5

N4

U5

N6

N6

NN

U5

N4

N6

N4

N4

N6

NN

2800

U5

U5

N4

N4

N6

N6

NN

U5

N4

N6

N4

NN

N6

NN

3000

U5

N4

N6

N4

N6

N6

NN

U5

N4

N6

N6

NN

N6

NN

Высота

500

600

Длина/Тип

10

11

21

20

22

30

33

10

11

21

20

22

30

33

400

U3

U3

U3

U3

U3

U3

U5

U3

U3

U3

U3

U3

U3

U5

500

U3

U3

U3

U3

U3

U3

U5

U3

U3

U3

U3

U5

U3

U5

600

U3

U3

U3

U3

U5

U3

U5

U3

U3

U3

U3

U5

U5

U5

700

U3

U3

U5

U3

U5

U5

U5

U3

U3

U5

U3

U5

U5

N4

800

U3

U3

U5

U3

U5

U5

N4

U3

U3

U5

U5

U5

U5

N4

900

U3

U3

U5

U3

U5

U5

N4

U3

U5

U5

U5

N4

U5

N6

1000

U3

U5

U5

U5

N4

U5

N4

U3

U5

U5

U5

N4

U5

N6

1100

U3

U5

U5

U5

N4

U5

N6

U3

U5

U5

U5

N4

N4

N6

1200

U3

U5

U5

U5

N4

N4

N6

U5

U5

N4

U5

N4

N4

N6

1300

U3

U5

U5

U5

N4

N4

N6

U5

U5

N4

U5

N6

N4

N6

1400

U5

U5

N4

U5

N4

N4

N6

U5

U5

N4

U5

N6

N4

NN

1500

U5

U5

N4

U5

N6

N4

N6

U5

U5

N4

N4

N6

N6

NN

1600

U5

U5

N4

U5

N6

N4

NN

U5

N4

N4

N4

N6

N6

NN

1800

U5

U5

N4

N4

N6

N6

NN

U5

N4

N6

N4

N6

N6

NN

2000

U5

N4

N6

N4

N6

N6

NN

U5

N4

N6

N4

NN

N6

NN

2200

U5

N4

N6

N4

N6

N6

NN

U5

N4

N6

N6

NN

N6

NN

2300

U5

N4

N6

N4

NN

N6

NN

N4

N6

N6

N6

NN

NN

NN

2400

U5

N4

N6

N4

NN

N6

NN

N4

N6

N6

N6

NN

NN

NN

2600

U5

N6

N6

N6

NN

N6

NN

N4

N6

NN

N6

NN

NN

NN

2800

N4

N6

N6

N6

NN

NN

NN

N4

N6

NN

N6

NN

NN

NN

3000

N4

N6

NN

N6

NN

NN

NN

N4

N6

NN

N6

NN

NN

NN

Высота

900

Длина/Тип

10

11

21

20

22

30

33

400

U3

U3

U3

U3

U5

U5

U5

500

U3

U3

U5

U3

U5

U5

N4

600

U3

U5

U5

U5

U5

U5

N4

700

U3

U5

U5

U5

N4

U5

N6

800

U3

U5

U5

U5

N4

N4

N6

900

U5

U5

N4

U5

N6

N4

N6

1000

U5

U5

N4

U5

N6

N4

N6

1100

U5

U5

N4

N4

N6

N6

NN

1200

U5

N4

N4

N4

N6

N6

NN

1300

U5

N4

N6

N4

N6

N6

NN

1400

U5

N4

N6

N4

N6

N6

NN

1500

U5

N4

N6

N4

NN

N6

NN

1600

N4

N4

N6

N6

NN

N6

NN

1800

N4

N6

N6

N6

NN

NN

NN

2000

N4

N6

NN

N6

NN

NN

NN

2200

N4

N6

NN

N6

NN

NN

NN

2300

N6

N6

NN

N6

NN

NN

NN

2400

N6

N6

NN

NN

NN

NN

NN

2600

N6

NN

NN

NN

NN

NN

NN

2800

N6

NN

NN

NN

NN

NN

NN

3000

N6

NN

NN

NN

NN

NN

NN

1 значение U,N – тип вентиля
2 значение  1,2,3,4,5,6,7,N – преднастройка вентиля

3

3

3

3

3

Радиаторы и комплектующие – каталог 2014

308

VK-Profil



Logatrend

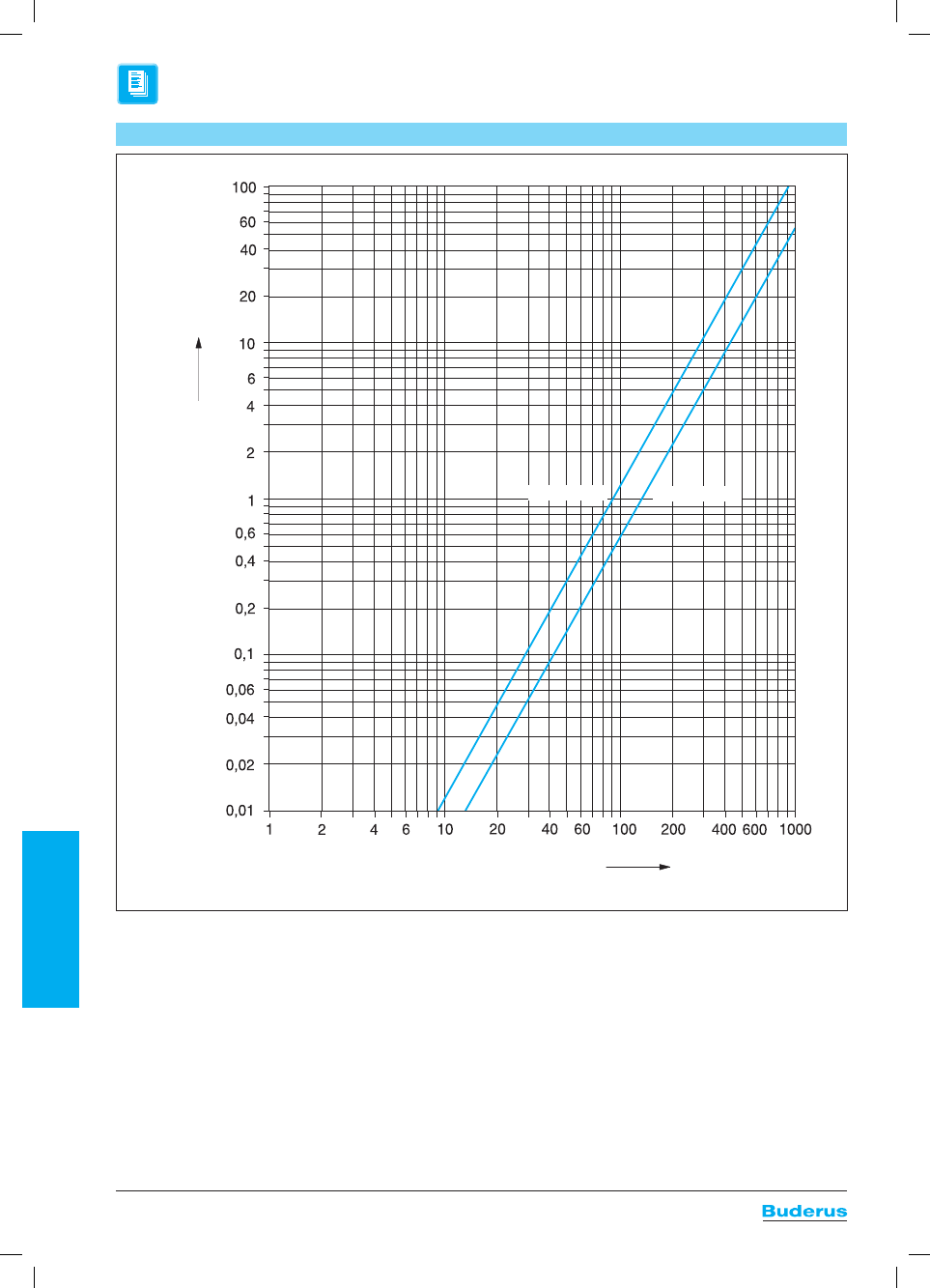

Диаграмма определения гидравлического сопротивления панельных радиаторов Logatrend K-Profil и K-Plan



Диаграмма расхода Logatrend K-Profil

Объемный расход V, л/ч

Потери давления

Δ

p, мбар

однорядный

многорядный

3

3

3

3

3

Радиаторы и комплектующие – каталог 2014

309

Рабочие листы



Рабочий лист K3

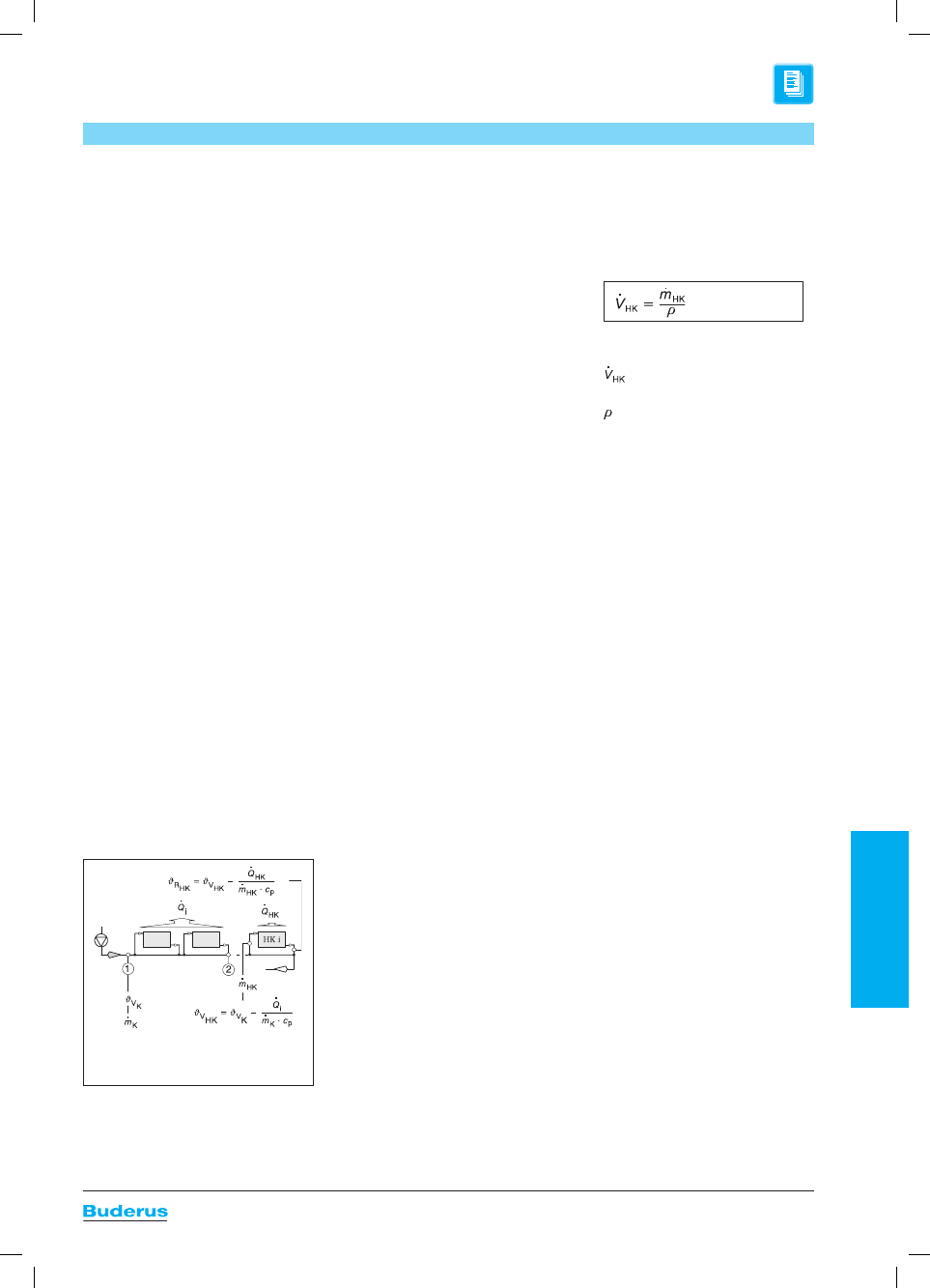

Метод расчета радиаторов для однотрубной системы

Рабочий лист K3 - Метод расчета радиаторов для однотрубной системы

Метод расчета при определении разме-
ров отопительных приборов показан на
примере панельного радиатора Logatrend
со встроенным вентильным комплектом
для однотрубной системы. Далее приве-
дены последовательные этапы расчета,
сведенные для наглядности в таблицу.
При расчете исходят из разницы темпе-
ратур

Δϑ

к

 и температуры в подающей

линии

ϑ

V

K

 отопительного контура.

–

Δϑ

к



= 15 K

–  ϑ

V

K

 = 70 °C

1  Условием является знание расчетной

тепловой нагрузки Q

.

N

K

 на отопитель-

ный контур и теплопотребности Q

.

N



всех помещений, где установлены ра-
диаторы. Для этого в DIN 4701 приве-
дены расчетные формулы теоретичес-
кого определения расчетной тепло-
потребности при нормальных услови-
ях.

2  Расчет отопительных приборов начи-

нается с вычисления весового потока
воды в отопительном контуре m

.

K

 в за-

висимости от расчетной тепловой на-
грузки на отопительный контур Q

.

N

K

которая складывается из значений
рас четной  теплопотребности  Q

.

N

 от-

дельных помещений.

3  Тепловая мощность Q

.

HK

 отопительных

приборов зависит от расчетной тепло-
потребности Q

.

N

 отдельных помещений

и от количества установленных в поме-
щениях радиаторов. В примере, в пер-
вом и во втором помещениях предус-
мотрена установка двух радиаторов.
Необходимо, чтобы их тепловая мощ-
ность  Q

.

HK

 покрывала расчетную те-

плопотребность Q

.

N

.

4  Общая тепловая мощность Q

.

i

 отопи-

тельных приборов, установленых пе-
ред рассматриваемым отопительным
прибором i, нужна для определения
температуры в его подающей линии

ϑ

V

HK

.

5  Предварительно примается весовой

расход

x,

равный  35 %.

6  Далее идет пересчет процентной доли

весового расхода, проходящего через
радиатор, от всего потока m

.

K

, циркули-

рующего в отопительном контуре, на
абсолютное значение m

.

HK

 в кг/ч.

7  Тепловая мощность Q

.

i

 отопительных

приборов соответствует разнице те-
пловых мощностей потока теплоноси-
теля в точках 1 и 2 на участке перед
рассматриваемым радиатором i. Из
баланса мощности в этих точках полу-
чается температура подающей линии

ϑ

V

HK

 этого отопительного прибора.

8  Рассчитав температуру обратной

линии

ϑ

R

HK

, все параметры рассматри-

ваемого отопительного прибора будут
полностью определены.

9  Температуры воздуха

ϑ

L

 в различных

помещениях принимаются равными
расчетным температурам в помещени-
ях, применяемым для определения те-
плопотребности по DIN 4701. В DIN
4701, часть 2 (таб. 2) для полностью от-
апливаемого здания приводятся сле-
дующие значения:

   – жилая комната 20 °C
    – спальня 20 °C
    – кухня 20 °C
    – ванная комната 24 °C
     – туалет 20 °C
    – подсобные помещения 15 °C
    – лестничная клетка 10 °C
10 Превышение температуры теплоноси-

теля

Δϑ



соответствует фактическому

значению для расчетного случая, т. е.
для расчетной системной темпера туры
отопительного контура.

11 В формуле для определения коэффи-

циента пересчета

F

 экспонент отопи-

тельного прибора

n

 = 1,3. Для других

типов отопительных приборов экспо-
ненты

n

 надо брать из каталога отопи-

тельных приборов, а коэффициенты
пересчета нужно рассчитывать.

12 Зная тепловую мощность Q

.

HK

 отопи-

тельного прибора при расчетных усло-
виях, можно определить расчетную те-
пловую мощность при нормальных
условиях (системная температура
75/65/20 °C). По расчетной тепловой
мощности при нормальных условиях
выбирается радиатор в каталоге
отопитель ных приборов. При неизмен-
ных гео метрических размерах сущест-
вует воз можность, меняя весовой по-
ток тепло носителя, влиять на разницу
темпера тур отопительного прибора и
на его теплопередающую спо собность.
Рас чет нужно повторить, начиная с п.
6, где идет пересчет весового потока в
зависимости от его процентной доли
 (x

макс

 = 50 %).

13 Потери давления в вентиле Dp

V

 на ото-

пительном приборе для окончатель-
ного весового потока m

.

HK

 отопитель-

ного прибора берется по номограмме

значений k

v

 для однотрубной системы.



Для этого нужно пересчитать весовой
поток m

.

HK

 в объемный V

.

HK

. В следую-

щей формуле с достаточной точностью
можно принять плотность теплоносите-
ля

= 1 кг/л, т.е. объемный и весовой

потоки равны между собой и отличают-
ся только в единицах измерения.

14 Потери давления в вентилях отопи-

тельных приборов суммируются с по-
терями давления в трубопроводной
сети, (например, в отводах и коленах) и
учитываются в общих потерях давле-
ния во всем отопительном контуре. Ги-
дравлические сопротивления в отопи-
тельном контуре формируют, в
зависимости от весового потока, поте-
ри давления в отопительном контуре,
которые компенсируются правильно
подобранным насосом с требуемым
весовым расходом.

Расчет параметров теплоносителя

однотрубной системе

отопительного прибора в



где:

Объемный поток в отопитель-

ном приборе, л/ч

Плотность теплоносителя, кг/л

3

Радиаторы и комплектующие – каталог 2014

310

3

3

3

3

Рабочий лист K3



Рабочие листы

Метод расчета радиаторов для однотрубной системы

Однотрубная система

Номограмма значений k

v

 для однотрубной системы

Потери давления

Δ

p, мбар

Объемный расход V, л/ч

Расход воды через радиатор в %

Радиаторы и комплектующие – каталог 2014

311

3

3

3

3

Рабочие листы

Рабочий лист K3

Метод расчета радиаторов для однотрубной системы

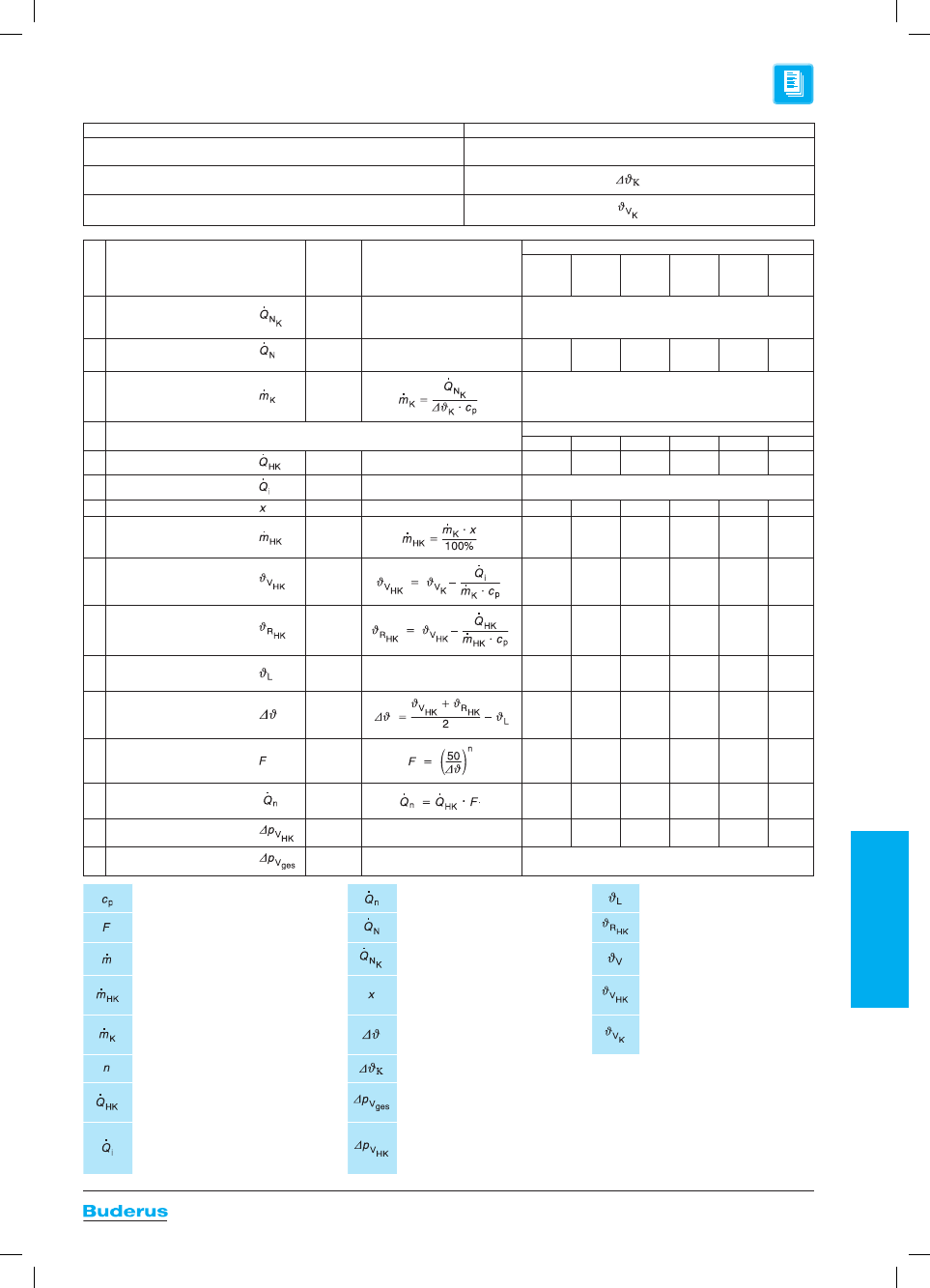

Проектные данные

Заданные значения

Дата:

Номер отопительного
контура:

Проект:

Перепад температур:



=

K

Разработал:

Температура воды в
подающей линии:

=

°C

Параметры

Еди ница

изме-

рения

Формула

Помещение

1

Расчетная тепловая
нагрузка отопительного
контура

Вт

DIN 4701

Расчетная
теплопотребность

Вт

DIN 4701

2

Весовой расход воды

кг/ч

Отопительные приборы

1

2

3

4

5

6

3

Тепловая мощность

Вт

/

4

Тепловая мощность

Вт

/

5

Доля потока воды

%

/

6

Весовой расход воды

кг/ч

7

Температура  подаю щей
линии

o

C

8

Температура
обратной линии

o

C

9

Основная температура
воздуха

o

C

/

10

Превышение темпе-
ратуры теплоносителя



o

C

11 Коэффициент  пере счета

/

12

Расчетная тепловая
мощность

Вт

13

Потери давления на
вентиле

мбар

/

14 Общие потери дав ления

мбар

/

Удельная теплоемкость

воды c

p

 = 1,163 Вт

.

ч/кг

.

К

Расчетная тепловая мощ-

ность, Вт

Температура воздуха, °C

Коэффициент пересчета

Расчетная теплопотреб-

ность, Вт

Температура обратной линии

отопительного прибора, °C

Расход воды, кг/ч

Расчетная тепловая нагрузка

отопительного контура, Вт

Температура подающей

линии, °C

Расход воды через отопительный

прибор, кг/ч

Расход воды,

проходящей через отопитель-

ный прибор, %

Температура подающей

линии отопительного

прибора, °C

Расход воды в отопительном

кон туре,  кг/ч

Превышение температуры, K

Температура подающей

линии отопительного

контура, °C

Экспонент отопительного

прибора

Перепад температур

в отопительном контуре, К

Тепловая мощность
отопительного прибора, Вт

Общие потери давления

вентилей отопительных

при боров,  мбар

Общая тепловая мощность отопи-

тельных приборов, установлен-

ных перед рассматриваемым

радиа-тором i, Вт

Потери давления на вентиле

отопительного прибора, мбар

Радиаторы и комплектующие – каталог 2014

312

3

3

3

3

Рабочий лист K4



Рабочие листы

Пересчет на другие параметры теплоносителя

Расчет отопительных приборов

Для учета различных воздействий, кото-
рые могут возникнуть в результате каких-
либо отклонений, к расчетной теплопо-
требности, определяемой по DIN 4701,
часть 1 и часть 2, вводится коэффициент
запаса 15 %.

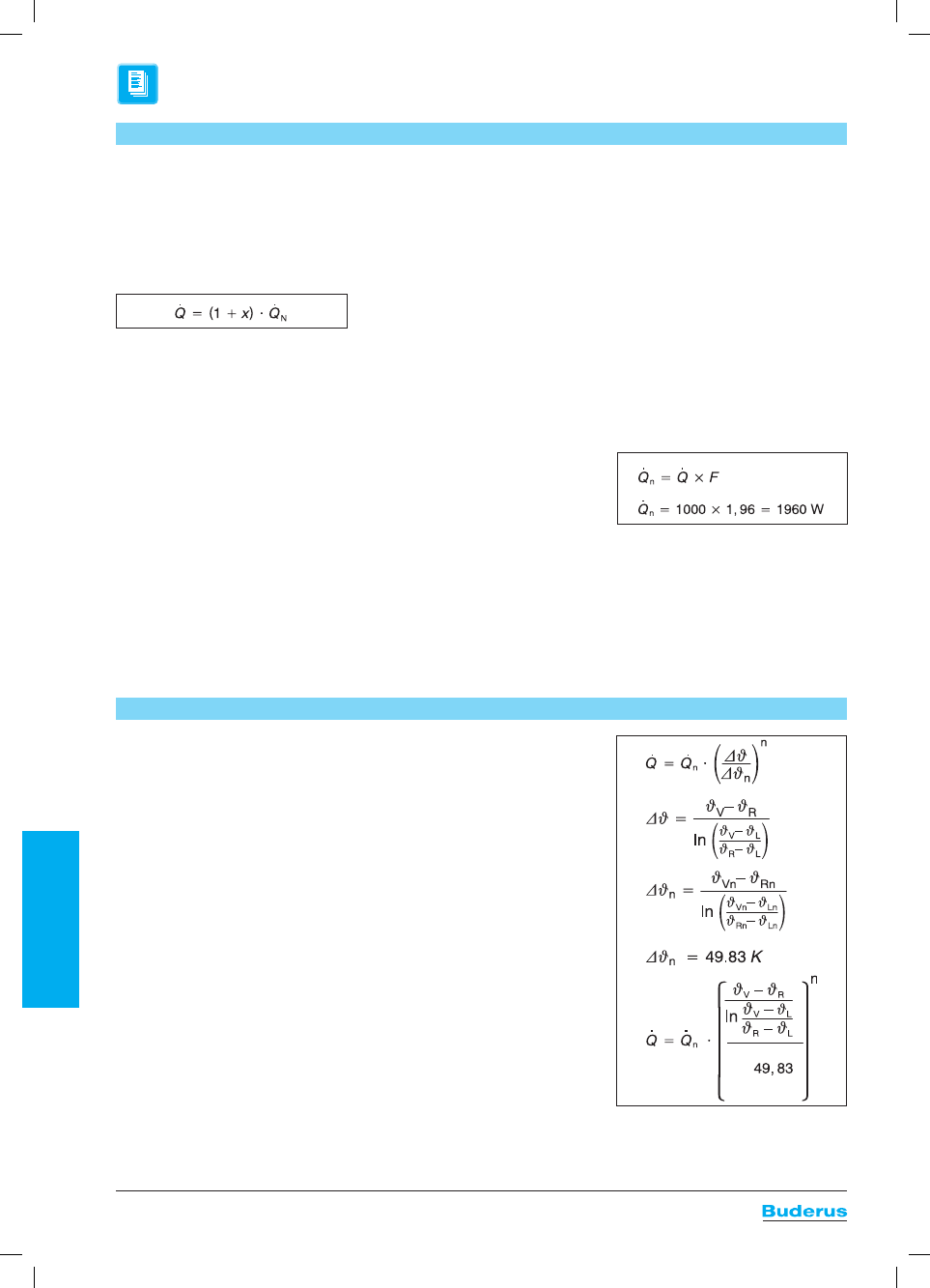

Расчетная мощность вычисляется по
фор муле:

где:

Q

.

расчетная тепловая мощность
отопительного прибора в
помещении

Q

.

N

расчетная теплопотребность по-
мещения по DIN 4701, части 1 и 2,
с учетом возможного повыше-
ния мощности для системы ото-
пления, работающей в режиме с
пониженной температурой

x

коэффициент запаса (

x

 = 0,15 по

DIN 4701, часть 3)

От этого коэффициента можно отка-
заться или его можно уменьшить, если ко-
тел имеет запас мощности, достаточ ный
для временного повышения темпера туры
теплоносителя выше расчетной на 15 %.
На основе обусловленных системой фак-
торов воздействия в низкотемпера турных
котлах целесообразна расчетная темпе-
ратура подающей линии 70

o

C. Если вы-

брана отопительная установка с темпера-

турами в системе 70/55 °C, и устанавли-
вается низкотемпературный котел, кото-
рый может дать максимальную
темпера туру подающей линии 75 °C, то
постав ленное требование по повышению
мощ ности почти выполняется.

Порядок действий

Расчетная тепловая мощность отопитель-
ных приборов по DIN EN 442 определяется
следующими параметрами:
–  Температурой подающей линии тепло-

носителя: J

V

 = 75 °C

–  Температурой обратной линии теплоно-

сителя: J

R

 = 65 °C

–  Температурой в помещении: J

L

 = 20 °C

–

Средним превышением температуры:
DJ

n

=49,83 K

Для соответствующих моделей отопитель-
ных приборов мощность на один погон-
ный метр или на одну секцию приведена в
таблицах технических характеристик для
нормальных температур 75/65/20 °C. Для
других значений температур теплоносите-
ля и воздуха в помещении тепловые мощ-
ности необходимо пересчитывать.
Учет коэффициентов пересчета состоит в
том, что рассчитанная исходя из теплопо-
требности Q

.

N

 тепловая мощность отопи-

тельного прибора Q

.

 умножается на коэф-

фициент пересчета, взятого из приведен-
ных далее таблиц. По уточненной таким
образом тепловой мощности в таблицах
технических характеристик подбирается
отопительный прибор  для температур
75/65/20 °C, в том числе и при другой тем-
пературе в помещении, т.к. она была уже

учтена при использовании коэффициента
пересчета.

Пример

Тепловая мощность одного отопительно-
го прибора должна составлять соответст-
венно вычисленной теплопотребности
ота пливаемого  помещения  Q

.

 = 1000 Вт.

Установка рассчитана на максимальную
температуру теплоносителя в подающей
линии J

V

 = 55 °C, в обратной линии



J

= 45 °C и температуру в поме ще нии

J

L

 = 20 °С. Экспоненте

n

 = 1,3 (для заранее

известного типа отопительного при бора
Logatrend VK-Profil, высота 600, тип 22) со-
ответствует в приведенной далее таблице
поправочный коэффициент

F

 = 1,96. Скор-

ректированное значение расчетной те-
пловой мощности Q

.

n

 для выбора отопи-

тельного прибора  равно:

где:

Q

.

n


расчетная тепловая мощность ото-
пительного прибора для 75/65/20 °C

Для этой тепловой мощности Q

.

=1960 Вт

по таблице технических характеристик
при температурах 75/65/20 °C определя-
ется длина приведенного выше отопи-
тельного прибора, которая равна 1200 мм.

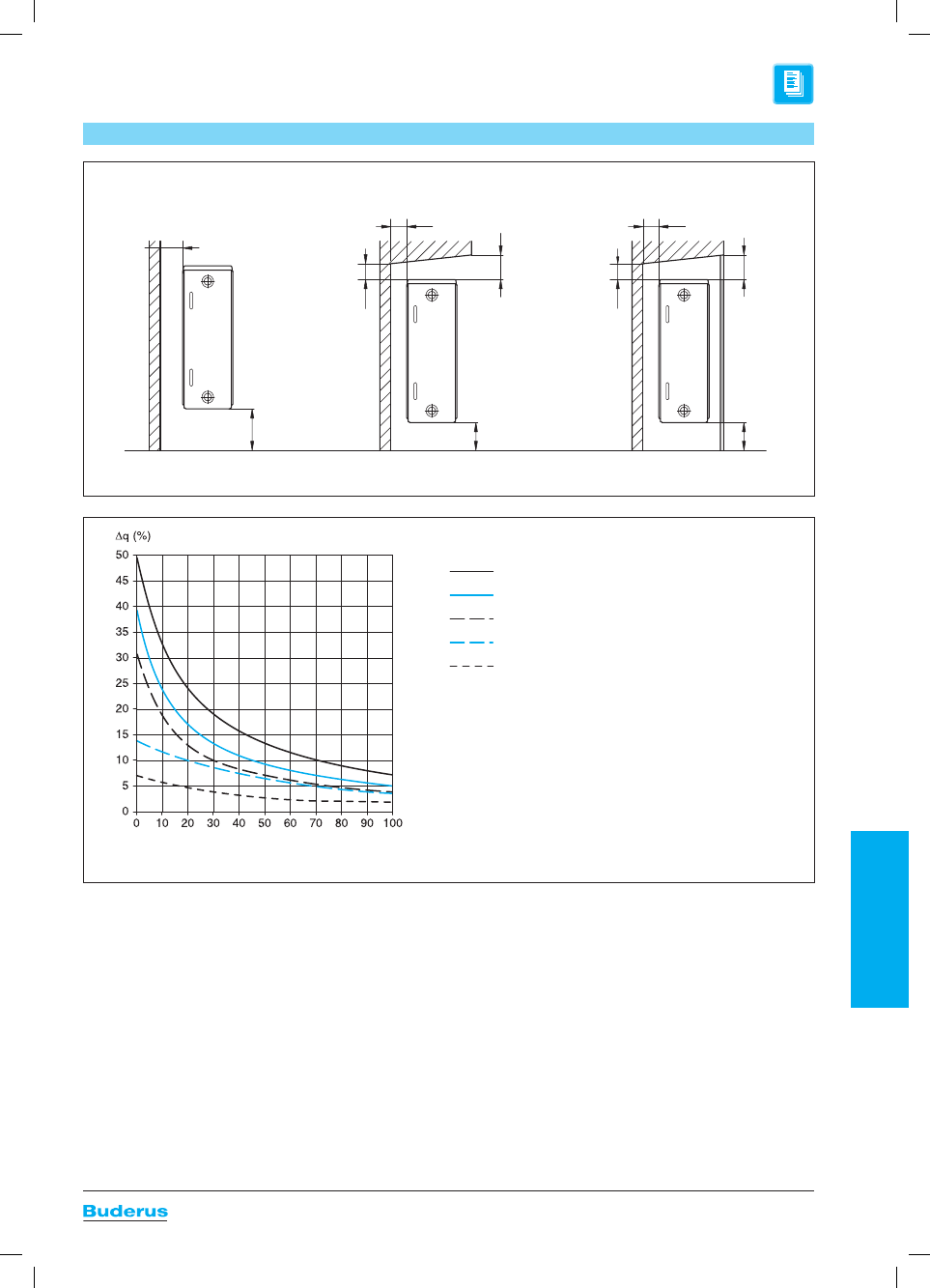

Указание

1  Все данные по мощности подразуме-

вают верхнее подключение подающей
линии и нижнее подключение обрат-
ной линии. При нижнем подключении
подающей и обратной линий нужно
учитывать снижение мощности макси-
мум на 15 %. Кроме того, нужно учиты-
вать уменьшение теплоотдачи при
установ-ке отопительного прибора в
нише, при наличии декоративных па-
нелей, металлического лакокрасочно-
го покрытия и т.д.

2  Экспонент n берется из таблиц техни-

ческих характеристик для соответству-
ющего типа отопительного прибора.
Он определяется при проведении
незави

симых испытаний и регистра-

ции отопи тельных приборов. Отсутст-
вующие в таблицах промежуточные
значения коэффициентов пересчета
могут быть определены методом ин-
терполяции только в случае незначи-
тельных откло

нений от приведенных

коэффициентов. Например, при
55/45 °C и 24 °C для n = 1,30 коэффици-
ент пересчета F = 2,37, а для  n = 1,28
коэффициент пересчета F = 2,34, тогда
для n = 1,29 с достоточной точностью
можно определить коэффициент
F = 0,5 (2,37 + 2,34) = 2,36

3  Указанные далее коэффициенты пере-

счета рассчитаны по приведенным
здесь формулам.

4  По этим формулам можно определить

коэффициенты пересчета для темпе-
ратурных комбинаций, которые не ука-
заны в таблицах.

Радиаторы и комплектующие – каталог 2014

313

3

3

3

3

Рабочие листы



Рабочий лист K4

Пересчет на другие параметры теплоносителя

Коэффициенты пересчета F для расчетной тепловой мощности при 75/65/20 °C по DIN EN 442

Показатель экспоненты n = 1,18

J

V

90

75

70

65

60

55

50

J

L

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

J

R

30 2,25 1,76 1,41 2,77 2,12 1,66 3,00 2,27 1,77 3,28 2,46 1,89 3,62 2,68 2,03 4,05 2,94 2,21 4,61 3,28 2,42
35 1,77 1,48 1,24 2,15 1,77 1,45 2,32 1,89 1,54 2,52 2,03 1,64 2,76 2,21 1,76 3,06 2,42 1,91 3,45 2,68 2,08
40 1,50 1,30 1,11 1,81 1,54 1,30 1,94 1,64 1,37 2,10 1,76 1,46 2,29 1,91 1,57 2,53 2,08 1,69 2,84 2,29 1,84
45 1,32 1,17 1,02 1,58 1,37 1,18 1,69 1,46 1,25 1,83 1,57 1,33 1,99 1,69 1,42 2,19 1,84 1,53 2,44 2,02 1,66
50 1,19 1,07 0,94 1,42 1,25 1,09 1,51 1,33 1,15 1,63 1,42 1,22 1,77 1,53 1,30 1,94 1,66 1,40
55 1,09 0,98 0,88 1,29 1,15 1,01 1,38 1,22 1,07 1,48 1,30 1,13 1,60 1,40 1,21
60 1,01 0,92 0,82 1,19 1,07 0,95 1,27 1,13 1,00 1,36 1,21 1,06
65 0,94 0,86 0,78 1,10 1,00 0,89 1,18 1,06 0,94
70 0,88 0,81 0,74 1,03 0,94 0,85

Показатель экспоненты n = 1,20

J

V

90

75

70

65

60

55

50

J

L

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

J

R

30 2,29 1,78 1,42 2,82 2,14 1,67 3,06 2,30 1,78 3,35 2,49 1,91 3,70 2,72 2,06 4,15 3,00 2,24 4,73 3,35 2,45
35 1,79 1,49 1,24 2,18 1,78 1,46 2,35 1,91 1,55 2,56 2,06 1,66 2,81 2,24 1,78 3,12 2,45 1,93 3,53 2,72 2,10
40 1,51 1,31 1,11 1,82 1,55 1,30 1,96 1,66 1,38 2,13 1,78 1,47 2,33 1,93 1,58 2,57 2,10 1,71 2,89 2,33 1,86
45 1,33 1,17 1,02 1,59 1,38 1,18 1,71 1,47 1,25 1,85 1,58 1,34 2,01 1,71 1,43 2,22 1,86 1,54 2,48 2,05 1,67
50 1,20 1,07 0,94 1,42 1,25 1,09 1,53 1,34 1,15 1,64 1,43 1,23 1,79 1,54 1,31 1,96 1,67 1,41
55 1,09 0,98 0,88 1,30 1,15 1,01 1,38 1,23 1,07 1,49 1,31 1,14 1,61 1,41 1,21
60 1,01 0,92 0,82 1,19 1,07 0,95 1,27 1,14 1,00 1,37 1,21 1,06
65 0,94 0,86 0,77 1,11 1,00 0,89 1,18 1,06 0,94
70 0,88 0,81 0,73 1,03 0,94 0,84

Показатель экспоненты n = 1,22

J

V

90

75

70

65

60

55

50

J

L

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

J

R

30 2,32 1,80 1,42 2,87 2,17 1,69 3,11 2,34 1,80 3,41 2,53 1,93 3,78 2,77 2,08 4,25 3,05 2,27 4,86 3,42 2,49
35 1,81 1,50 1,25 2,20 1,80 1,47 2,38 1,93 1,56 2,60 2,08 1,67 2,86 2,27 1,80 3,18 2,49 1,95 3,60 2,77 2,13
40 1,52 1,31 1,12 1,84 1,56 1,31 1,99 1,67 1,39 2,15 1,80 1,48 2,36 1,95 1,59 2,61 2,13 1,72 2,94 2,36 1,88
45 1,34 1,17 1,02 1,61 1,39 1,19 1,72 1,48 1,26 1,87 1,59 1,34 2,04 1,72 1,44 2,25 1,88 1,55 2,51 2,07 1,69
50 1,20 1,07 0,94 1,43 1,26 1,09 1,54 1,34 1,16 1,66 1,44 1,23 1,80 1,55 1,32 1,98 1,69 1,42
55 1,09 0,98 0,87 1,30 1,16 1,01 1,39 1,23 1,07 1,50 1,32 1,14 1,63 1,42 1,22
60 1,01 0,91 0,82 1,19 1,07 0,95 1,28 1,14 1,00 1,37 1,22 1,06
65 0,94 0,86 0,77 1,11 1,00 0,89 1,18 1,06 0,94
70 0,88 0,81 0,73 1,03 0,94 0,84

Показатель экспоненты n = 1,24

J

V

90

75

70

65

60

55

50

J

L

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

J

R

30 2,35 1,81 1,43 2,92 2,20 1,70 3,17 2,37 1,82 3,48 2,57 1,95 3,87 2,81 2,11 4,35 3,11 2,30 4,99 3,49 2,53
35 1,82 1,51 1,25 2,23 1,82 1,48 2,42 1,95 1,57 2,64 2,11 1,68 2,91 2,30 1,81 3,24 2,53 1,97 3,68 2,81 2,16
40 1,53 1,32 1,12 1,86 1,57 1,31 2,01 1,68 1,40 2,18 1,81 1,49 2,39 1,97 1,61 2,65 2,16 1,74 2,99 2,39 1,90
45 1,34 1,18 1,02 1,62 1,40 1,19 1,74 1,49 1,26 1,88 1,61 1,35 2,06 1,74 1,45 2,28 1,90 1,56 2,55 2,10 1,70
50 1,20 1,07 0,94 1,44 1,26 1,09 1,55 1,35 1,16 1,67 1,45 1,23 1,82 1,56 1,32 2,01 1,70 1,43
55 1,09 0,98 0,87 1,31 1,16 1,01 1,40 1,23 1,07 1,51 1,32 1,14 1,64 1,43 1,22
60 1,01 0,91 0,82 1,20 1,07 0,95 1,28 1,14 1,00 1,38 1,22 1,06
65 0,94 0,85 0,77 1,11 1,00 0,89 1,19 1,06 0,94
70 0,88 0,80 0,73 1,04 0,94 0,84

Радиаторы и комплектующие – каталог 2014

314

3

3

3

3

Рабочий лист K4



Рабочие листы



Пересчет на другие параметры теплоносителя

Коэффициенты пересчета F для расчетной тепловой мощности при 75/65/20 °C по DIN EN 442

Показатель экспоненты n = 1,26

J

V

90

75

70

65

60

55

50

J

L

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

J

R

30 2,38 1,83 1,44 2,97 2,23 1,72 3,23 2,40 1,83 3,55 2,61 1,97 3,95 2,86 2,13 4,46 3,17 2,33 5,12 3,56 2,56
35 1,84 1,52 1,26 2,26 1,83 1,49 2,45 1,97 1,58 2,68 2,13 1,70 2,96 2,33 1,83 3,30 2,56 1,99 3,75 2,86 2,18
40 1,54 1,32 1,12 1,88 1,58 1,32 2,03 1,70 1,40 2,21 1,83 1,50 2,43 1,99 1,62 2,70 2,18 1,75 3,04 2,43 1,92
45 1,35 1,18 1,02 1,63 1,40 1,19 1,76 1,50 1,27 1,90 1,62 1,36 2,08 1,75 1,46 2,31 1,92 1,57 2,59 2,12 1,72
50 1,21 1,07 0,94 1,45 1,27 1,09 1,56 1,36 1,16 1,69 1,46 1,24 1,84 1,57 1,33 2,03 1,72 1,43
55 1,10 0,98 0,87 1,31 1,16 1,01 1,41 1,24 1,07 1,52 1,33 1,14 1,65 1,43 1,22
60 1,01 0,91 0,81 1,20 1,07 0,94 1,29 1,14 1,00 1,39 1,22 1,06
65 0,94 0,85 0,76 1,11 1,00 0,89 1,19 1,06 0,94
70 0,88 0,80 0,72 1,04 0,94 0,84

Показатель экспоненты n = 1,28

J

V

90

75

70

65

60

55

50

J

L

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

J

R

30 2,42 1,85 1,45 3,02 2,26 1,73 3,29 2,44 1,85 3,63 2,65 1,99 4,04 2,91 2,16 4,56 3,23 2,36 5,25 3,63 2,60
35 1,86 1,53 1,26 2,29 1,85 1,49 2,49 1,99 1,60 2,72 2,16 1,71 3,01 2,36 1,85 3,37 2,60 2,01 3,83 2,91 2,21
40 1,56 1,33 1,12 1,90 1,60 1,33 2,05 1,71 1,41 2,24 1,85 1,51 2,46 2,01 1,63 2,74 2,21 1,77 3,10 2,46 1,94
45 1,36 1,18 1,02 1,64 1,41 1,20 1,77 1,51 1,27 1,92 1,63 1,36 2,11 1,77 1,46 2,34 1,94 1,59 2,63 2,15 1,73
50 1,21 1,07 0,94 1,46 1,27 1,10 1,57 1,36 1,16 1,70 1,46 1,24 1,86 1,59 1,33 2,05 1,73 1,44
55 1,10 0,98 0,87 1,32 1,16 1,01 1,41 1,24 1,07 1,53 1,33 1,15 1,67 1,44 1,23
60 1,01 0,91 0,81 1,21 1,07 0,94 1,29 1,15 1,00 1,39 1,23 1,06
65 0,94 0,85 0,76 1,11 1,00 0,88 1,19 1,06 0,94
70 0,87 0,80 0,72 1,04 0,94 0,83

Показатель экспоненты n = 1,30

J

V

90

75

70

65

60

55

50

J

L

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

J

R

30 2,45 1,87 1,46 3,07 2,28 1,75 3,36 2,47 1,87 3,70 2,69 2,02 4,13 2,96 2,19 4,67 3,29 2,39 5,39 3,70 2,64
35 1,88 1,54 1,26 2,32 1,87 1,50 2,52 2,02 1,61 2,76 2,19 1,73 3,06 2,39 1,87 3,43 2,64 2,03 3,92 2,96 2,24
40 1,57 1,33 1,13 1,92 1,61 1,33 2,08 1,73 1,42 2,27 1,87 1,52 2,50 2,03 1,64 2,78 2,24 1,78 3,15 2,50 1,96
45 1,36 1,19 1,02 1,66 1,42 1,20 1,79 1,52 1,28 1,94 1,64 1,37 2,13 1,78 1,47 2,37 1,96 1,60 2,67 2,17 1,75
50 1,21 1,07 0,93 1,47 1,28 1,10 1,58 1,37 1,17 1,71 1,47 1,25 1,87 1,60 1,34 2,07 1,75 1,45
55 1,10 0,98 0,87 1,32 1,17 1,01 1,42 1,25 1,08 1,54 1,34 1,15 1,68 1,45 1,23
60 1,01 0,91 0,81 1,21 1,08 0,94 1,30 1,15 1,00 1,40 1,23 1,07
65 0,93 0,85 0,76 1,12 1,00 0,88 1,19 1,07 0,94
70 0,87 0,80 0,72 1,04 0,94 0,83

Показатель экспоненты n = 1,32

J

V

90

75

70

65

60

55

50

J

L

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

24

20

15

J

R

30 2,48 1,88 1,47 3,12 2,31 1,76 3,42 2,51 1,89 3,78 2,73 2,04 4,22 3,01 2,21 4,78 3,35 2,42 5,53 3,78 2,68
35 1,90 1,55 1,27 2,35 1,89 1,51 2,56 2,04 1,62 2,81 2,21 1,74 3,11 2,42 1,88 3,50 2,68 2,06 4,00 3,01 2,27
40 1,58 1,34 1,13 1,94 1,62 1,34 2,10 1,74 1,43 2,29 1,88 1,53 2,53 2,06 1,65 2,83 2,27 1,80 3,21 2,53 1,98
45 1,37 1,19 1,02 1,67 1,43 1,20 1,80 1,53 1,28 1,96 1,65 1,37 2,16 1,80 1,48 2,40 1,98 1,61 2,71 2,20 1,76
50 1,22 1,07 0,93 1,48 1,28 1,10 1,59 1,37 1,17 1,73 1,48 1,25 1,89 1,61 1,35 2,10 1,76 1,46
55 1,10 0,98 0,86 1,33 1,17 1,01 1,43 1,25 1,08 1,55 1,35 1,15 1,69 1,46 1,24
60 1,01 0,91 0,81 1,21 1,08 0,94 1,30 1,15 1,00 1,41 1,24 1,07
65 0,93 0,85 0,75 1,12 1,00 0,88 1,20 1,07 0,93
70 0,87 0,79 0,71 1,04 0,93 0,83

Радиаторы и комплектующие – каталог 2014

315

3

3

3

3

Рабочие листы



Рабочий лист K5

Гидравлическое подключение панельных радиаторов

Logatrend со встроенным вентильным комплектом

Факторы влияющие на теплоотдачу

50

100

40

40

N

70

40

40

65

70

Свободно установленный

радиатор

Радиатор, установленный

в нише

Установка радиаторов в соответствии с DIN 4703 часть 3.

Снижение мощности в зависимости от расстояния между

радиатором и нижней кромкой ниши.

Скрытая установка

радиатора

Тип 33

Тип 22

Тип 21

Тип 11

Тип 10

















содержание      ..     1      2      3
