Bosch каталог отопительного оборудования (2008 год) - часть 2

21

Настенные газовые котлы

Модельный ряд BW

Серия BW Classic

С открытой камерой сгорания

22

ZSA 24 – 2 K
ZWA 24 – 2 K

С закрытой камерой сгорания

24

ZSA 24 – 2 A
ZWA 24 – 2 A

Серия BW Exclusive

С открытой камерой сгорания

26

ZSC24-3MFK
ZWC24-3MFK
ZWC28-3MFK

С закрытой камерой сгорания

28

ZSC24-3MFA
ZSC35-3MFA
ZWC24-3MFA
ZWC28-3MFA
ZWC35-3MFA

Серия BWC

30

BWC 42 конденсационный

22

Описание:
•  Газовый настенный котел для отопления и горячего водоснабжения (модель ZSA предназначена

для отопления или для работы с бойлером горячей воды)

•  Модель ZWA является двухконтурной и служит для отопления и приготовления горячей воды

•  Автоматическая регулировка мощности в режиме отопления и подготовки горячей воды

•  Подключается к дымоходу

•  Индикация неисправностей

•  Электронный розжиг

•  Перенастраивается на сжиженный газ

С открытой камерой сгорания

BW Classic

Модель котла

Код модели

Цена, руб.  с НДС

ZSA 24 – 2 K

7 716 010 218

36 566

ZWA 24 – 2 K

7 716 010 216

38 535

Назначение

Котел предназначен для отопления и горячего водоснабжения квартир или частных домов площадью до 240 м²
Для кухни и ванной комнаты
Неограниченный период непрерывной работы

Техническое оснащение

Защитные устройства:
Встроенный контроль тяги и защита от перегрева
Защита от замерзания
Ионизационный контроль пламени
Предохранительный клапан от избыточного давления
Встроенный трехступенчатый циркуляционный насос
Кран подпитки системы отопления
Расширительный бак с воздухоотводом
Манометр давления в отопительном контуре

Настенные газовые котлы

23

ZSA 24 – 2 K

ZWA 24 – 2 K

Номинальная тепловая мощность, кВт

по горячей воде

7,8 – 24,0

7,8 – 24,0

по отоплению

7,8 – 24,0

7,8 – 24,0

Номинальная тепловая нагрузка, кВт

по горячей воде

8,9 – 26,7

8,9 – 26,7

по отоплению

8,9 – 26,7

8,9 – 26,7

Газ

Допустимое давление природного газа, мбар

13,0

13,0

Допустимое давление сжиженного газа (бутан/пропан), мбар

30,0/37,0

30,0/37,0

Расход природного газа при максимальной мощности, м³/час

2,8

2,8

Расход сжиженного газа при максимальной мощности, кг/час

1,1

1,1

Подключение газа, R˝

¾

¾

Отопление

Температура (регулируется), °С

82,0

82,0

Максимальное допустимое давление, бар

3,0

3,0

Объем расширительного бака, л

8,0

8,0

Патрубки подключения, R˝

¾

¾

Приготовление горячей воды

Температура, °С

–

40,0 – 60,0

Проток горячей воды при ΔТ 50°С, л/мин

–

2,5 – 6,8

Проток горячей воды при ΔТ 30°С, л/мин

–

4,0 – 11,4

Проток горячей воды при ΔТ 20°С, л/мин

–

4,0 – 17,1

Минимальное давление воды, бар

–

0,25

Максимальное давление воды, бар

–

10,0

Подключение водопровода или бойлера, R˝

–

½

Дымовые газы

Температура при макс/мин мощности, °С

122/76

122/76

Диаметр дымовой трубы, мм

130,0

130,0

Электрическое подключение

Напряжение, В

230

230

Частота, Гц

50

50

Размеры

ВхШхГ, мм

750х400х355

750х400х355

Вес (без упаковки), кг

32,0

33,0

Модель котла

Код комплекта перенастройки

на сжиженный газ 23

➟

 31

Цена, руб. с НДС

ZSA 24 – 2 К, ZWA 24 – 2 К

8 716 012 610

495

Настенные газовые котлы

24

Описание:
•  Газовый настенный котел для отопления и горячего водоснабжения (модель ZSA предназначена

для отопления или для работы с бойлером горячей воды)

•  Модель с закрытой камерой сгорания, т.е. независимость работы от воздуха в помещении

•  Модель ZWA является двухконтурной и служит для отопления и для приготовления горячей воды

•  Автоматическая регулировка мощности в режиме отопления и режиме подготовки горячей воды

•  Вывод дымовых газов и подача воздуха через раздельные трубы или системы «труба в трубе»

•  Индикация неисправностей

•  Электронный розжиг

•  Перенастраивается на сжиженный газ

С закрытой камерой сгорания

BW Classic

Назначение

Котел предназначен для отопления и горячего водоснабжения квартир или частных домов площадью до 240 м²

Техническое оснащение

Защитные устройства:
Встроенный датчик разницы давлений между потоками подачи воздуха и дымовых газов
Встроенный контроль от перегрева
Защита от замерзания
Ионизационный контроль пламени
Предохранительный клапан от избыточного давления
Встроенный трехступенчатый циркуляционный насос
Кран подпитки системы отопления
Расширительный бак с воздухоотводом
Манометр давления в отопительном контуре

Модель котла

Код модели

Цена, руб. с НДС

ZSA 24 – 2 A

7 716 010 217

40 366

ZWA 24 – 2 A

7 716 010 215

41 667

Настенные газовые котлы

25

Настенные газовые котлы

ZSA 24 – 2 A

ZWA 24 – 2 A

Номинальная тепловая мощность, кВт

по горячей воде

9,3 – 24,0

9,3 – 24,0

по отоплению

9,3 – 24,0

9,3 – 24,0

Номинальная тепловая нагрузка, кВт

по горячей воде

10,7 – 26,3

10,7 – 26,3

по отоплению

10,7 – 26,3

10,7 – 26,3

Газ

Допустимое давление природного газа, мбар

13,0

13,0

Допустимое давление сжиженного газа (бутан/пропан), мбар

30,0/37,0

30,0/37,0

Расход природного газа при максимальной мощности, м³/час

2,72

2,72

Расход сжиженного газа при максимальной мощности, кг/час

1,93

1,93

Подключение газа, R˝

¾

¾

Отопление

Температура (регулируется), °С

82,0

82,0

Максимальное допустимое давление, бар

3,0

3,0

Объем расширительного бака, л

8,0

8,0

Патрубки подключения, R˝

¾

¾

Приготовление горячей воды

Температура, °С

-

40,0 – 60,0

Проток горячей воды при ΔТ 50°С, л/мин

-

2,5 – 6,8

Проток горячей воды при ΔТ 30°С, л/мин

-

4,0 – 11,4

Проток горячей воды при ΔТ 20°С, л/мин

-

4,0 – 17,1

Минимальное давление воды, бар

-

0,25

Максимальное давление воды, бар

-

10,0

Подключение водопровода или бойлера, R˝

½

½

Дымовые газы

Температура при макс/мин мощности, °С

136,0/92,0

136,0/92,0

Диаметр дымовой трубы, мм

60,0/100,0

60,0/100,0

Электрическое подключение:

Напряжение, В

230

230

Частота, Гц

50

50

Размеры

ВхШхГ, мм

750х400х355

750х400х355

Вес (без упаковки), кг

37,9

37,9

Модель котла

Код комплекта перенастройки

на сжиженный газ 23

➟

 31

Цена, руб. с НДС

ZSA 24 – 2 А, ZWA 24 – 2 А

8 716 012 610

495

26

Описание:
•  Газовый настенный котел для отопления и горячего водоснабжения

•  Всесторонняя защита посредством блока Bosch Heatronic®

•  Многофункциональный дисплей, отражающий настройки, текущее состояние котла и коды ошибок

•  Встроенная многофункциональная система управления Bosch Heatronic®

•  Подключается к дымоходу

•  Электронный розжиг

•  Перенастраивается на сжиженный газ

•  Качество приготовления воды соответствует высшему уровню комфорта «три звезды»

согласно европейским нормам EN 13203

•  Бесшумная работа

•  Возможность создания каскадов из нескольких котлов

С открытой камерой сгорания

BW Exclusive

Назначение

Котел предназначен для отопления и горячего водоснабжения квартир или частных домов площадью до 280 м²

Техническое оснащение

Защитные устройства:
Встроенный контроль тяги и защита от перегрева
Защита от замерзания
Ионизационный контроль пламени
Контроль плотности закрытия газового клапана
Предохранительный клапан от избыточного давления
Встроенный трехступенчатый циркуляционный насос
Кран подпитки системы отопления
Расширительный бак с воздухоотводом
Манометр давления в отопительном контуре

Модель котла

Код модели

Цена, руб. с НДС

ZSC 24 – 3 MFK

7 716 704 326

40 891

ZWC 24 – 3 MFK

7 716 704 321

42 484

ZWC 28 – 3 MFK

7 716 704 323

44 417

Настенные газовые котлы

27

Настенные газовые котлы

Модель котла

Код комплекта перенастройки

на сжиженный газ 23

➟

 31

Цена, руб.

с НДС

ZSC 24 – 3 MFK

8 716 011 944

495

ZWC 24 – 3 MFK

8 716 011 944

495

ZWC 28 – 3 MFK

8 716 011 960

495

ZSC 24 – 3 MFK

ZWC 24 – 3 MFK ZWC 28 – 3 MFK

Номинальная тепловая мощность, кВт

по горячей воде

6,7 – 22,0

6,7 – 22,0

8,3 – 27,0

по отоплению

6,7 – 22,0

6,7 – 22,0

8,3 – 27,0

Номинальная тепловая нагрузка, кВт

по горячей воде

7,7 – 24,5

7,7 – 24,5

9,4 – 30,0

по отоплению

7,7 – 24,5

7,7 – 24,5

9,4 – 30,0

Газ

Допустимое давление природного газа, мбар

13,0

13,0

13,0

Допустимое давление сжиженого газа (бутан/пропан)

30,0

30,0

30,0

Расход природного газа при макс. мощности, м³/час

2,5

2,5

3,1

Расход сжиженного газа при макс. мощности, кг/час

2,0

2,0

2,3

Подключение газа, R˝

¾

¾

¾

Отопление

Температура (регулируется), °С

88,0

88,0

88,0

Максимальное допустимое давление, бар

3,0

3,0

3,0

Объем расширительного бака, л

8,0

8,0

8,0

Патрубки подключения, R˝

¾

¾

¾

Приготовление горячей воды

Температура, °С

-

40,0 – 60,0

40,0 – 60,0

Проток горячей воды при ΔТ 50°С, л/мин

-

2,5 – 6,8

2,5 – 6,8

Проток горячей воды при ΔТ 30°С, л/мин

-

4,0 – 11,4

4,0 – 11,4

Проток горячей воды при ΔТ 20°С, л/мин

-

4,0 – 17,1

4,0 – 17,1

Минимальное давление воды, бар

-

0,25

0,25

Максимальное давление воды, бар

-

10,0

10,0

Подключение водопровода или бойлера, R˝

-

½

½

Дымовые газы

Температура при макс/мин мощности, °С

101,0/73,0

101,0/73,0

101,0/73,0

Диаметр дымовой трубы, мм

130,0

130,0

130,0

Электрическое подключение

Напряжение, В

230

230

230

Частота, Гц

50

50

50

Размеры

ВхШхГ, мм

825х400х370

825х400х370

825х440х370

Вес (без упаковки), кг

36,6

38,8

38,8

28

Описание:
•  Газовый настенный котел для отопления и горячего водоснабжения

•  Всесторонняя защита посредством блока Bosch Heatronic®

•  Многофункциональный дисплей, отражающий настройки, текущее состояние котла и коды ошибок

•  Встроенная многофункциональная система управления Bosch Heatronic®

•  Вывод дымовых газов через коаксиальные дымоходы

•  Электронный розжиг

•  Перенастраивается на сжиженный газ

•  Качество приготовления воды соответствует высшему уровню комфорта «три звезды»

согласно европейским нормам EN 13203

•  Возможность создания каскадов из нескольких котлов

•  Бесшумная работа

С закрытой камерой сгорания

BW Exclusive

Назначение

Котел предназначен для отопления и горячего водоснабжения квартир или частных домов площадью до 350 м²

Техническое оснащение

Защитные устройства:
Встроенный контроль разницы давлений подачи воздуха и вывода дымовых газов
Защита от замерзания
Ионизационный контроль пламени
Предохранительный клапан от избыточного давления
Встроенный трехступенчатый циркуляционный насос
Кран подпитки системы отопления
Расширительный бак с воздухоотводом
Манометр давления в отопительном контуре

Модель котла

Код модели

Цена, руб. с НДС

ZSC 24 – 3 MFA

7 716 704 325

44 804

ZWC 24 – 3 MFA

7 716 704 320

46 549

ZWC 28 – 3 MFA

7 716 704 322

49 245

ZSC 35 – 3 MFA

7 716 704 327

51 486

ZWC 35 – 3 MFA

7 716 704 324

53 492

Настенные газовые котлы

29

Модель котла

Код комплекта перенастройки

на сжиженный газ 23

➟

 31

Цена, руб. с НДС

ZSC/ZWC 24 – 3 MFA

8 716 011 947

495

ZWC 28 – 3 MFA

8 716 011 948

495

ZSC/ZWC 35 – 3 MFA

8 716 011 964

495

Настенные газовые котлы

ZSC 24 – 3

MFA

ZSC 35 – 3

MFA

ZWC 24 – 3

MFA

ZWC 28 – 3

MFA

ZWC 35 – 3

MFA

Номинальная тепловая мощность, кВт

по горячей воде

7,3 – 24,0

12,1 – 33,3

7,3 – 24,0

11,3 – 28,1

12,1 – 33,3

по отоплению

7,3 – 24,0

12,1 – 33,3

7,3 – 24,0

11,3 – 28,1

12,1 – 33,3

Номинальная тепловая нагрузка, кВт

по горячей воде

8,4 – 26,7

13,8 – 36,5

8,4 – 26,7

12,9 – 31,3

13,8 – 36,5

по отоплению

8,4 – 26,7

13,8 – 36,5

8,4 – 26,7

12,9 – 31,3

13,8 – 36,5

Газ

Допустимое давление природного газа, мбар 13,0

13,0

13,0

13,0

13,0

Допустимое давление сжиженного газа

(бутан/пропан), мбар

30,0/37,0

30,0/37,0

30,0/37,0

30,0/37,0

30,0/37,0

Расход природного газа при

максимальной мощности, м³/час

2,8

4,0

2,8

3,2

4,0

Расход сжиженного газа при

максимальной мощности, кг/час

2,0

2,9

2,0

2,4

2,9

Подключение газа, R˝

¾

¾

¾

¾

¾

Отопление

Температура (регулируется), °С

88,0

88,0

88,0

88,0

88,0

Максимальное допустимое давление, бар

3,0

3,0

3,0

3,0

3,0

Объем расширительного бака, л

8,0

8,0

8,0

8,0

8,0

Патрубки подключения, R˝

¾

¾

¾

¾

¾

Приготовление горячей воды

Температура, °С

-

-

40,0 – 60,0

40,0 – 60,0

40,0 – 60,0

Проток горячей воды при ΔТ 50°С, л/мин

-

-

2,5 – 6,9

2,5 – 8,1

2,5 – 9,5

Проток горячей воды при ΔТ 30°С, л/мин

-

-

4,0 – 11,5

4,0 – 13,4

4,0 – 15,9

Проток горячей воды при ΔТ 20°С, л/мин

-

-

4,0 – 17,2

4,0 – 20,1

4,0 – 23,9

Мин. давление воды, бар

-

-

0,2

0,2

0,2

Макс. давление воды, бар

-

-

10,0

10,0

10,0

Подключение водопровода или бойлера, R˝

-

-

½

½

½

Дымовые газы

Температура при макс./мин. мощности, °С

150,0/79,0

150,0/84,0

150,0/79,0

150,0/90,0

150,0/84,0

Диаметр дымовой трубы, мм

60,0/100,0

60,0/100,0

60,0/100,0

60,0/100,0

60,0/100,0

Электрическое подключение

Напряжение, В

230

230

230

230

230

Частота, Гц

50

50

50

50

50

Размеры

ВхШхГ, мм

825х400х370

825х480х370

825х400х370

825х440х370

825х480х370

Вес (без упаковки), кг

42,9

47,7

42,9

44,5

47,7

30

Описание:
•  Газовый настенный конденсационный котел для отопления и приготовления горячей воды

при подключении бойлера косвенного нагрева

•  Всесторонняя защита посредством блока Bosch Heatronic®

•  Многофункциональный дисплей, отражающий настройки, текущее состояние котла и коды ошибок

•  Встроенная многофункциональная система управления Bosch Heatronic®

•  Отвод дымовых газов через коаксиальные трубы

•  Электронный розжиг

•  Перенастраивается на сжиженный газ

•  Возможность создания каскадов из нескольких котлов

•  Возможно подключение модулирующих регуляторов температуры комнатных,

  а также регуляторов учитывающих наружную температуру воздуха

Конденсационный газовый котел с закрытой камерой сгорания

BWC 42

Назначение

Котел предназначен для отопления и горячего водоснабжения (при подключении бойлера) квартир

или частных домов площадью до 400 м²

Техническое оснащение

Защитные устройства:
Встроенный контроль разницы давлений подачи воздуха и вывода дымовых газов
Защита от замерзания и защита от перегрева
Контроль плотности закрытия газового клапана
Ионизационный контроль пламени
Предохранительный клапан от избыточного давления
Встроенный трехступенчатый циркуляционный насос
Кран подпитки системы отопления
Отвод конденсата
Расширительный бак с воздухоотводом
Манометр давления в отопительном контуре

Модель котла

Код модели

Цена, руб. с НДС

BWC 42

7 712 231 486

74 862

Конденсационные котлы

31

Конденсационные котлы

BWC 42

Номинальная тепловая мощность, кВт

по отоплению

12,0 – 42,0

Номинальная тепловая нагрузка, кВт

по отоплению

12,0 – 40,5

Газ

Допустимое давление природного газа, мбар

10,0 – 20,0

Расход природного газа при максимальной мощности, м³/час

4,1

Подключение газа, R˝

¾

Отопление

Температура (регулируется), °С

40,0 – 90,0

Максимальное допустимое давление, бар

3,0

Объем расширительного бака, л

12,0

Патрубки подключения, R˝

¾

Дымовые газы

Температура при макс./мин. мощности, °С

87,0/43,0

Диаметр дымовой трубы, мм

80,0/125,0

Электрическое подключение

Напряжение, В

230

Частота, Гц

50

Размеры

ВхШхГ, мм

850х440х350

Вес (без упаковки), кг

43,0

32

Новое поколение регуляторов Bosch позволяет оптимально решить практически любую проблему управления систе-
мой отопления. Установив регулятор, Вы сможете выбирать необходимую Вам температуру в помещении, а также
задавать различные режимы работы системы отопления ночью и днем. Если Вы уезжаете в отпуск, не проблема, регу-
ляторы Bosch и здесь позаботятся о том, чтобы в Ваше отсутствие дом не остыл и не разморозился, а по возвращении
температура в Вашем доме будет такой же, как тогда, когда Вы уезжали. Регуляторы позволяют задавать дневные или
недельные программы, учитывать температуру воздуха за окном, они просты в управлении, а также являются от-
личными помошникми в экономии потребляемой энергии и, как следствие, сокращение расходов на оплату газа. Все
регуляторы Bosch  легко монтируются на стену или встраиваются в панель котла, при этом великолепно вписываясь в
интерьер любого помещения, т.к. регуляторы Bosch обладают современным привлекательным дизайном.

Принадлежности для настенных котлов

33

Принадлежности для настенных котлов

Принадлежности для котлов BW Classic

Наименование модели

Тип

модели

Код

модели

Цена, руб.

с НДС

Регулятор температуры помещения

двухпозиционный, диапазон 5-30 °C

TR 12

7 719 001 861

1 048

Двухпозиционный регулятор температуры

помещения с недельным программированием,

экономичный режим, цифровой дисплей,

диапазон 5-30 °C

TRZ 12-2

7 719 002 103

4 718

Ограничитель температуры на подаче

(например, для теплых полов)

TB 1

7 719 002 255

838

Воронка перелива с сифоном

№ 432

7 719 000 763

481

Пе ре пу ск ной кла пан для снижения

уровня шума от потока воды

№ 687

7 719 001 574

1 791

Гидравлический отделитель до 25 кВт

HW 25

7 719 001 677

12 149

Комплект для присоединения бойлера

WST 120,160

№ 778/1

7 719 001 939

9 229

34

Принадлежности для настенных котлов

Принадлежности для котлов BW Exclusive и BWC

Наименование

Тип

модели

Код

модели

Цена, руб.

с НДС

Комнатный регулятор температуры помещения,

модулирующий, может управлять модулем IPM1

FR 10

7 719 002 944

2 935

Регулятор температуры в помещении.

Разработан специально для двухконтурного котла.

Экономичная программа ГВС, недельное и дневное

программирование. Управляет модулями IPM1, ISM1

FR 100

7 719 002 971

8 178

Погодный регулятор температуры. Недельное

программирование. Управление до 4-х отопительных

контуров (при использовании FB). Программирование

режимов ГВС

FW 200

7 719 002 974

8 912

Дистанционное управление для регуляторов FW.

Цифровой дисплей. Недельное программирование

FB 100

7 719 002 975

7 339

Цифровые часы

DT 20

7 719 002 984

4 508

Модуль управления насосом либо смесителем

IPM 1

7 719 002 986

7 339

Модуль для управления ГВС от солнечного коллектора

Предназначен для работы с регуляторами FR и FW

ISM 1

7 719 002 988

7 339

Модуль для управления ГВС и отоплением

от солнечного коллектора.

Предназначен для работы с регуляторами FR и FW

ISM 2

7 719 002 989

14 678

Ограничитель температуры на подаче

TB 1

7 719 002 255

838

Перепускной клапан для снижения уровня шума

от протока воды

№ 687

7 719 001 574

1 791

Гидравлический отделитель до 25 кВт

HW 25

7 719 001 677

12 149

Гидравлический отделитель до 50 кВт

HW 50

7 719 001 780

15 693

Воронка перелива с сифоном

№ 432

7 719 000 763

481

Модуль управления каскадом котлов

ICM

7 719 002 947

16 566

35

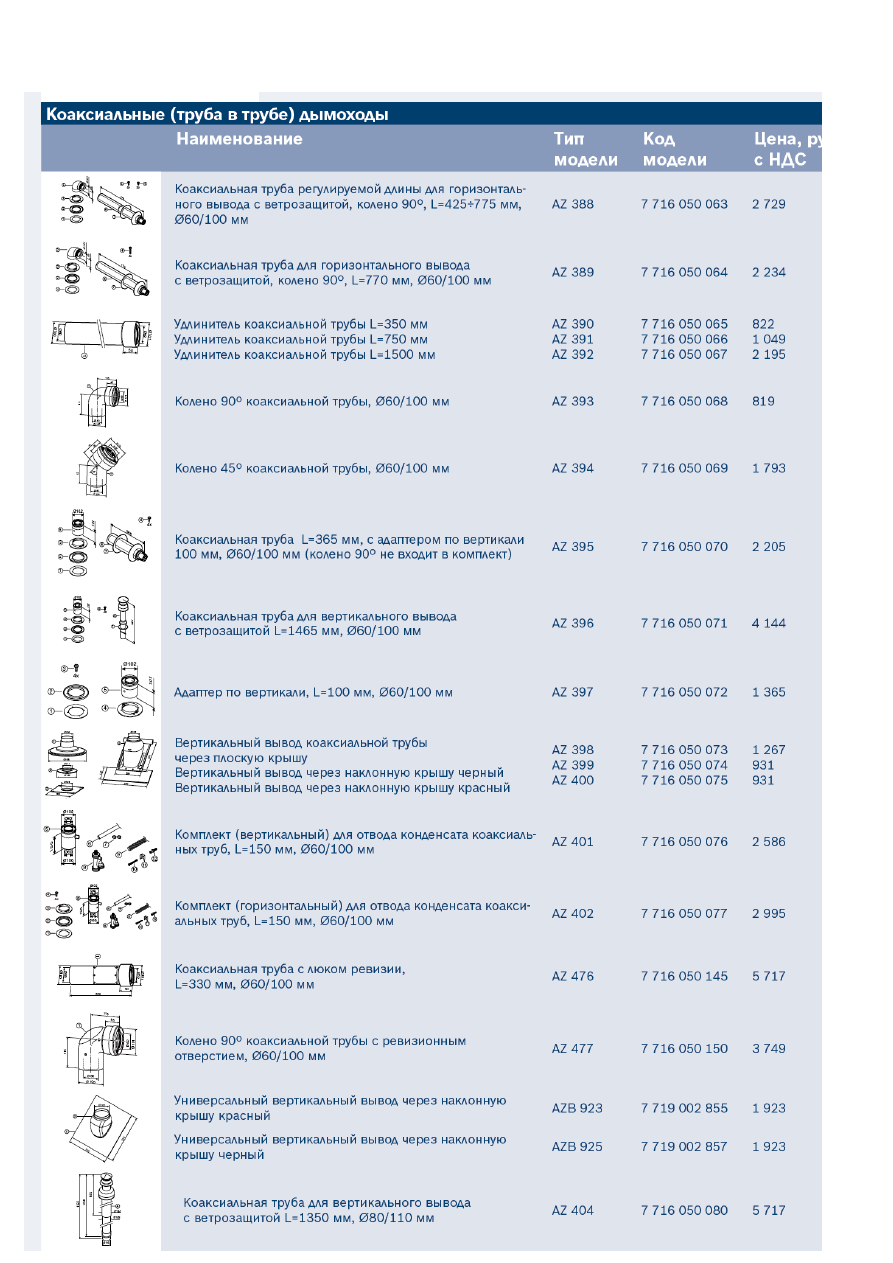

Принадлежности для отвода

дымовых газов AZ и AZB

При проектировании системы отопления для Вашего дома очень важную роль играет система отвода дымовых
газов. Зачастую строительство кирпичного дымохода не только требует дополнительной площади и финансовых
вложений, но в ряде случаев вообще не представляется возможным. Тут на помощь приходят дымоходы
компании Bosch, не требующие отдельного строительства шахт или специальных дымоходов. Трубы для отвода
дымовых  газов Bosch могут быть подобраны индивидуально для каждого дома или квартиры. С Bosch Вы найдете
подходящее решение для вертикального или горизонтального отвода дымовых газов.

AZ 369 MD 108 AZ 396

7 716 050 044

7 747 380 034

7 716 050 071

AZ 422 AZ 449 ZODT209

7 716 050 098

7 716 050 125

7 747 380 061

6 7

20

 6

12

 9

06

 (2

00

6/

05

) O

S

W

����������������������

�����������������

Принадлежности для отвода

дымовых газов AZ
