Донмет (автогенное оборудование). Каталог продукции (2020 год) - часть 3

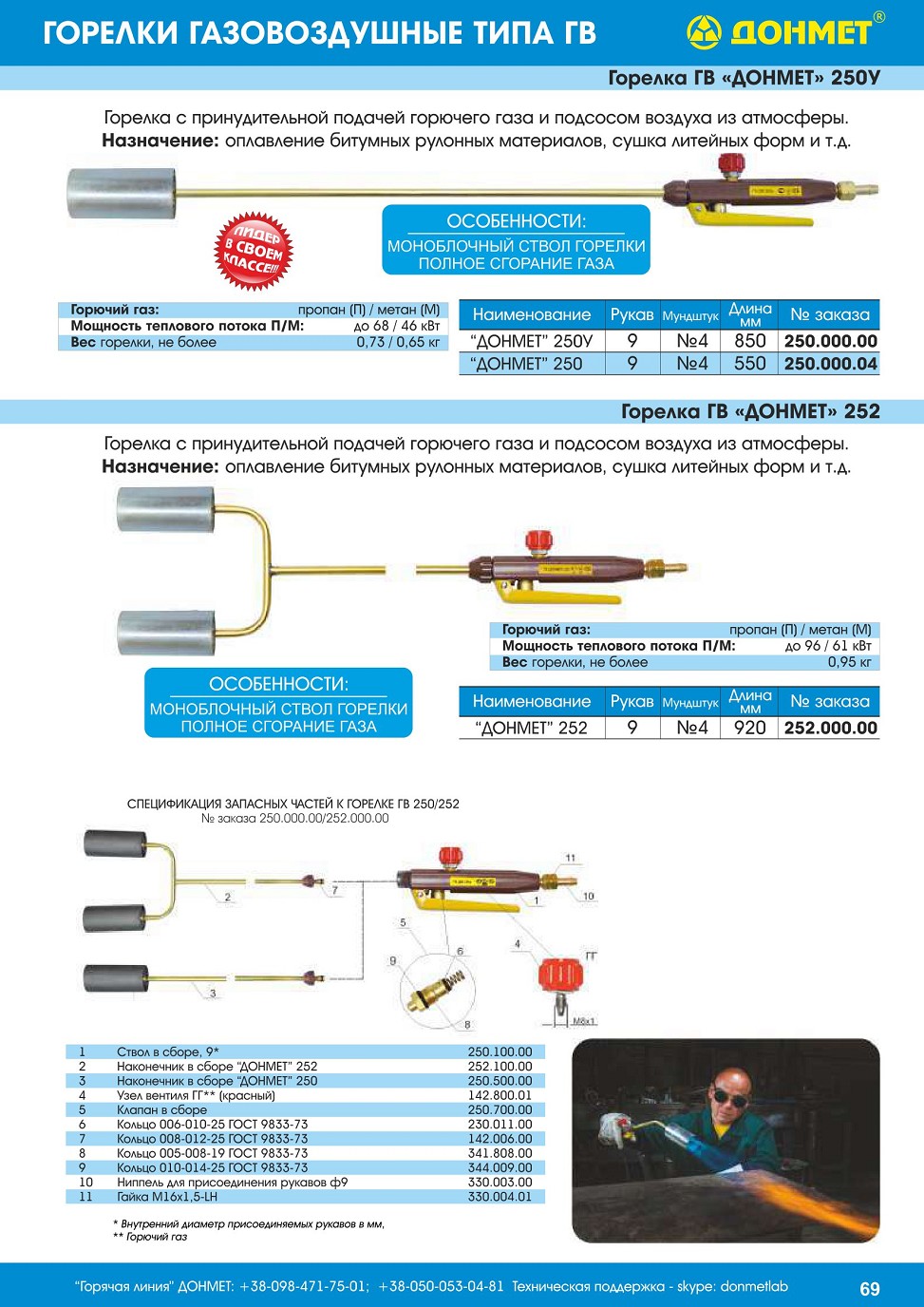

Горелка ГВ «ДОНМЕТ» 250У

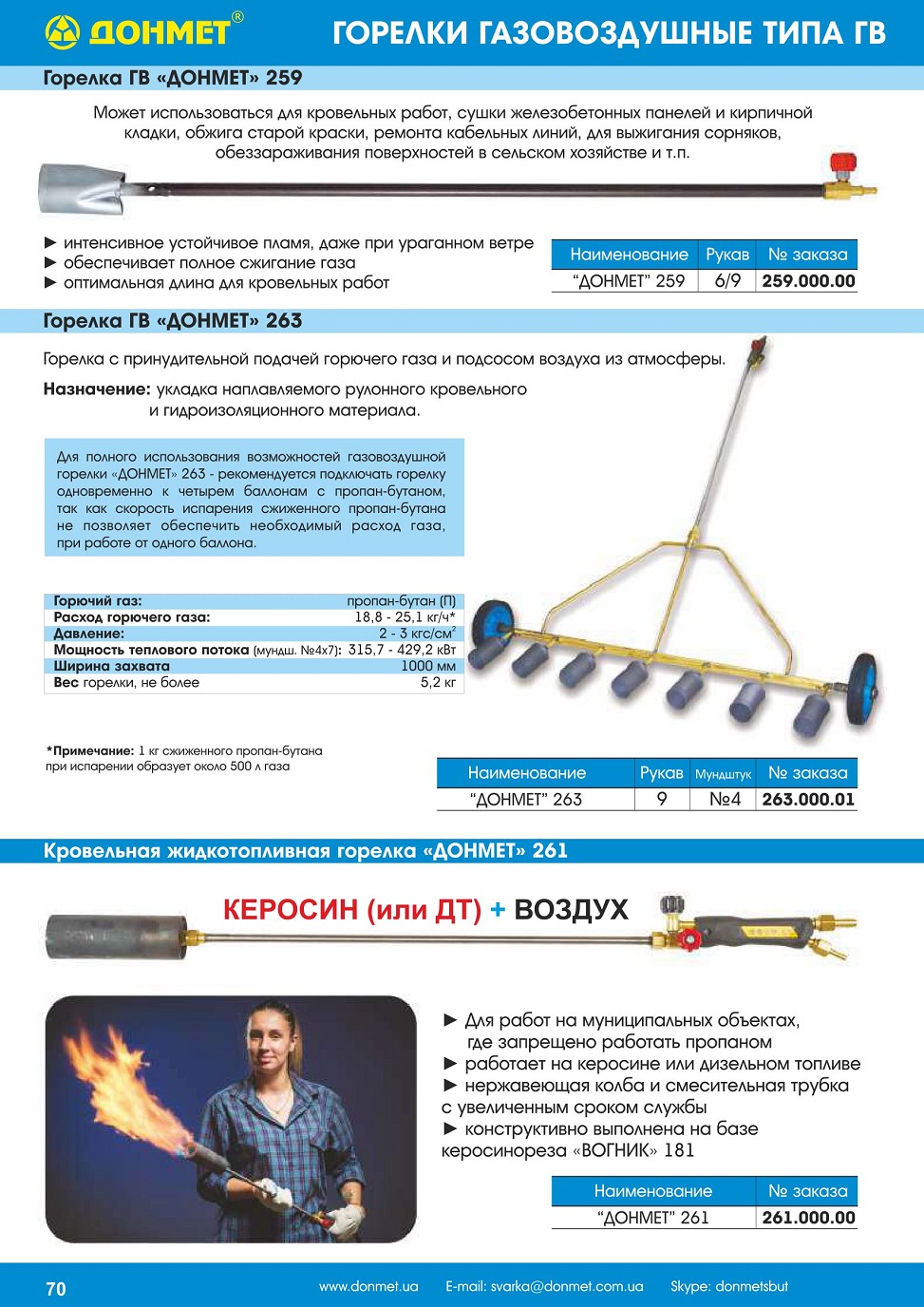

Горелка ГВ «ДОНМЕТ» 259

ГОРЕЛКИ ГАЗОВЫЕ СПЕЦИАЛЬНЫЕ

Уникальные горелки специального назначения получили широкое применение в большинстве отраслей промышленности (от пищевой до металлургической) на различного рода предприятиях Украины, России и стран Европы.

Зарекомендовали себя как надежное и безопасное оборудование.

Применяются в различных технологических процессах: нагрев, сушка, обжиг, предварительный подогрев и т.д.

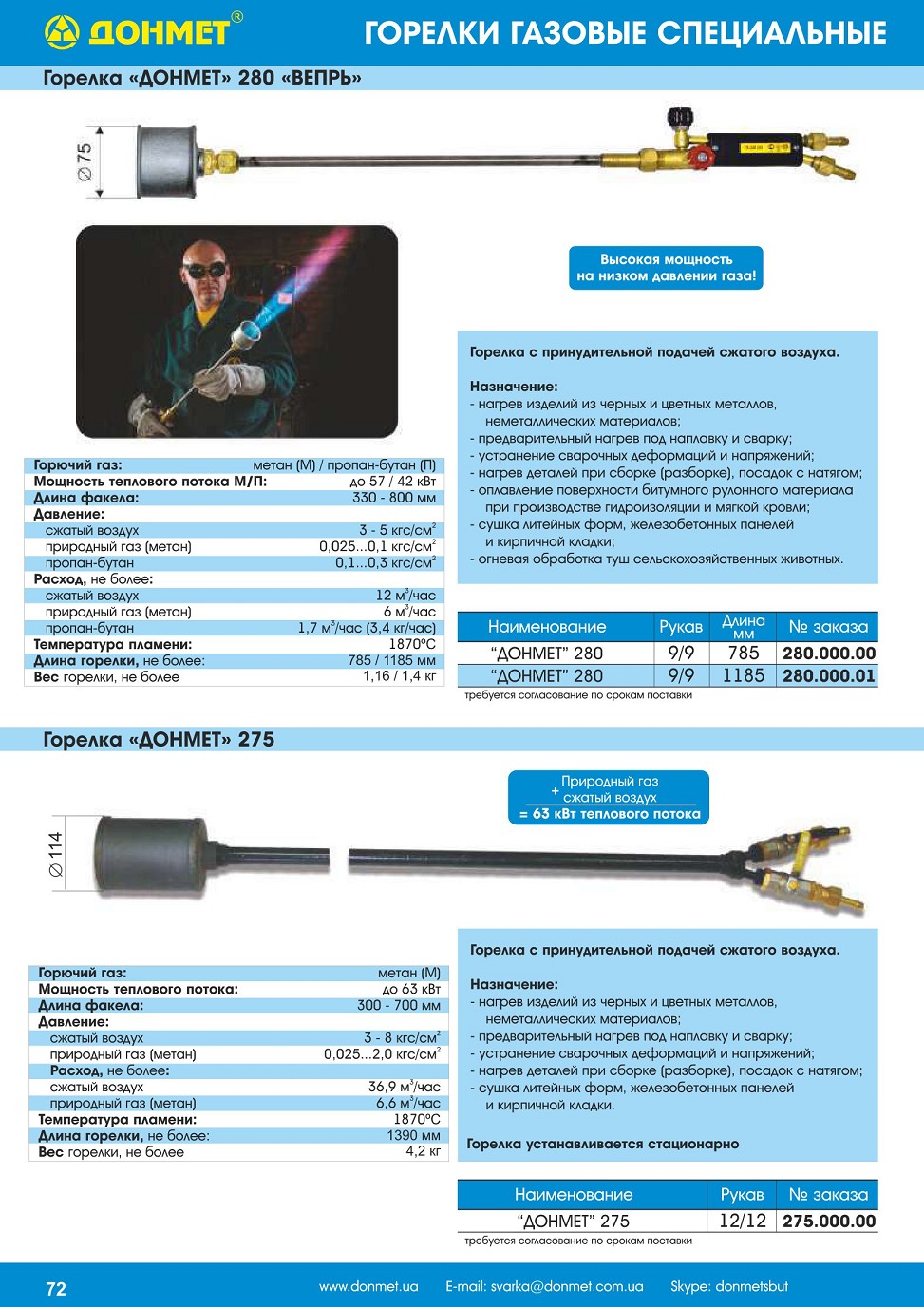

Горелка «ДОНМЕТ» 280 «ВЕПРЬ»

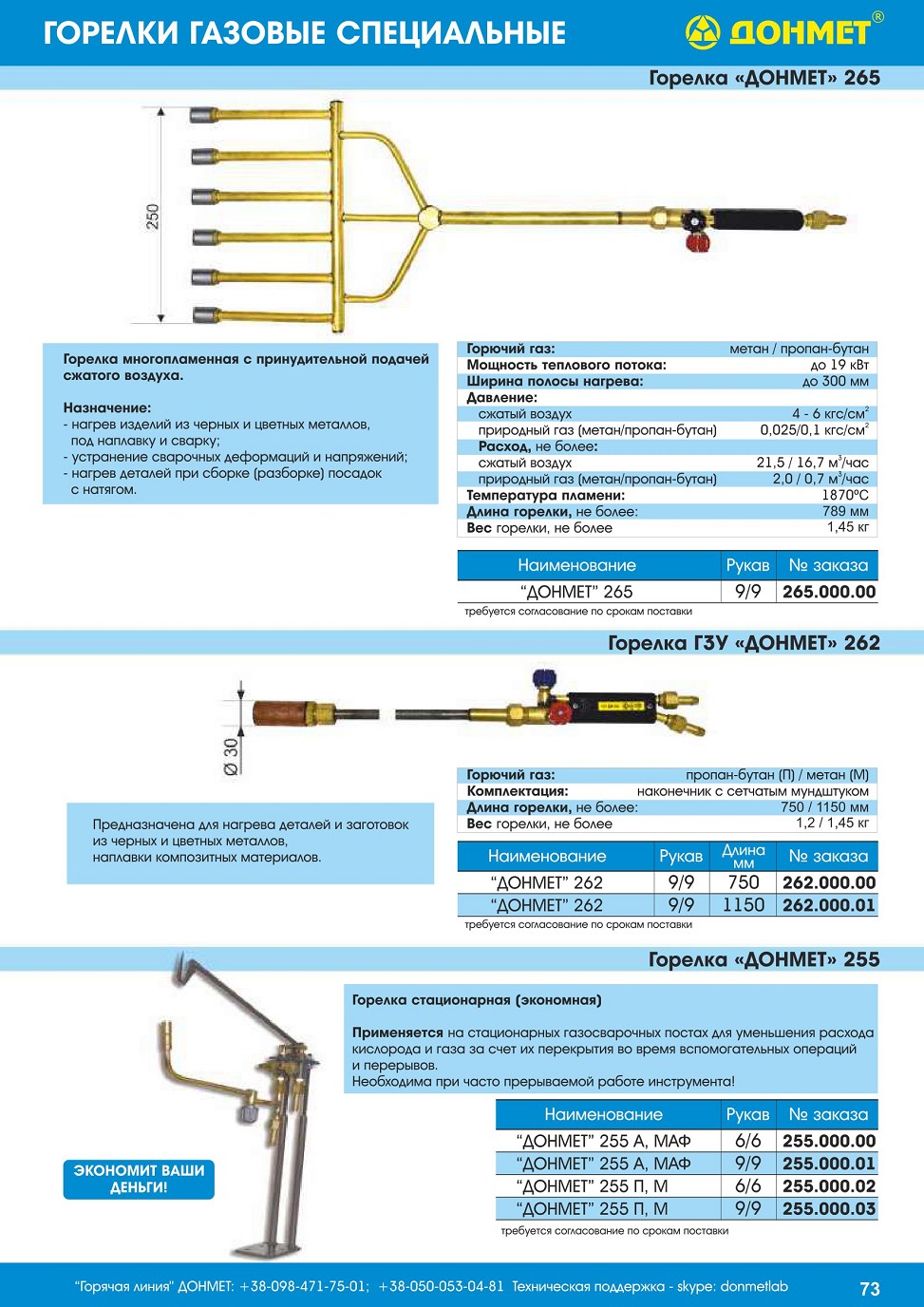

Горелка «ДОНМЕТ» 265

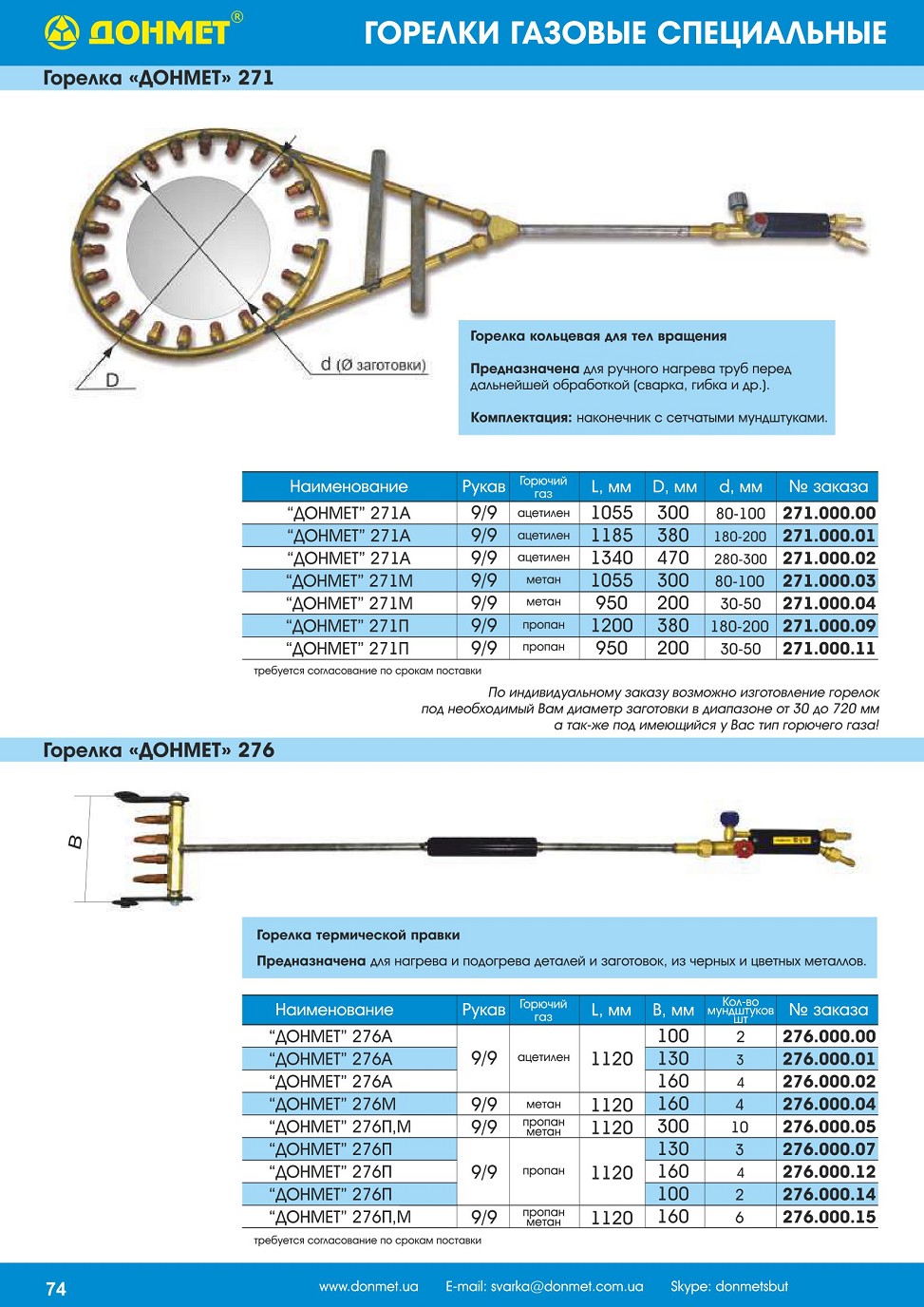

Горелка «ДОНМЕТ» 271

КЛАПАНЫ ОБРАТНЫЕ И _ОГНЕПРЕГРЛШТГЕЛЬИЫЕ

Клапаны обратные и огнепреградительные предназначены для защиты от противотока газа, а также от обратного удара пламени. Работа без клапана - ОПАСНА!

За 20 лет на рынке, данные клапаны зарекомендовали себя как надежное и безотказное оборудование.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

- задерживает противоток газа при давлении от 0,03 кгс/см2 и более;

- металлокерамический пламегасящий элемент (размер г микропор не более 40 мкм) предотвращает проникновение

пламени в рукава и баллоны;

- держит не менее ста обратных ударов пламени подряд;

- 100% выпускаемых клапанов тестируются в сертифицированной лаборатории.

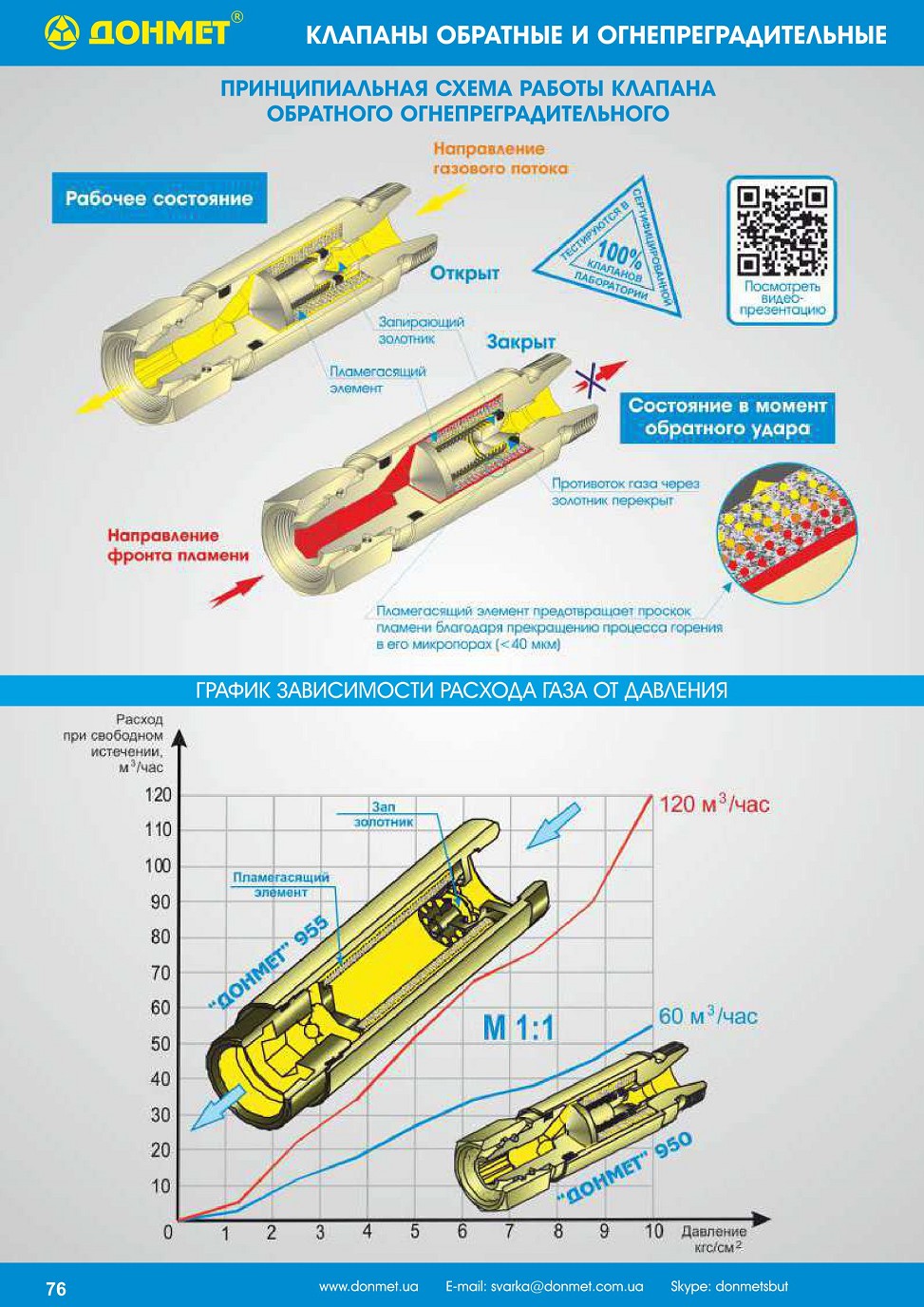

ПРИНЦИПИАЛЬНАЯ СХЕМА РАБОТЫ КЛАПАНА ОБРАТНОГО ОГНЕПРЕГРАДИТЕЛЬНОГО

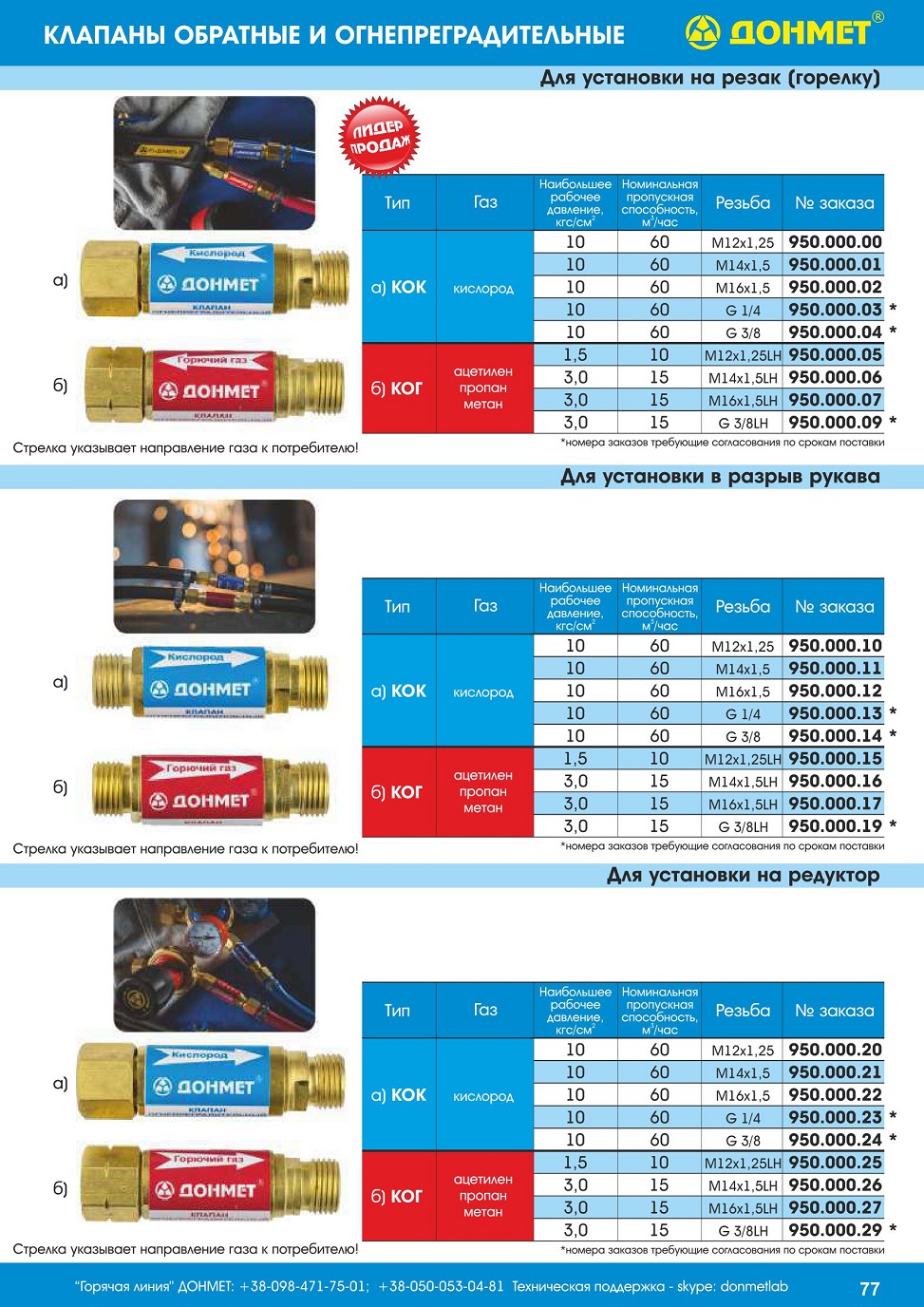

Для установки на резак (горелку)

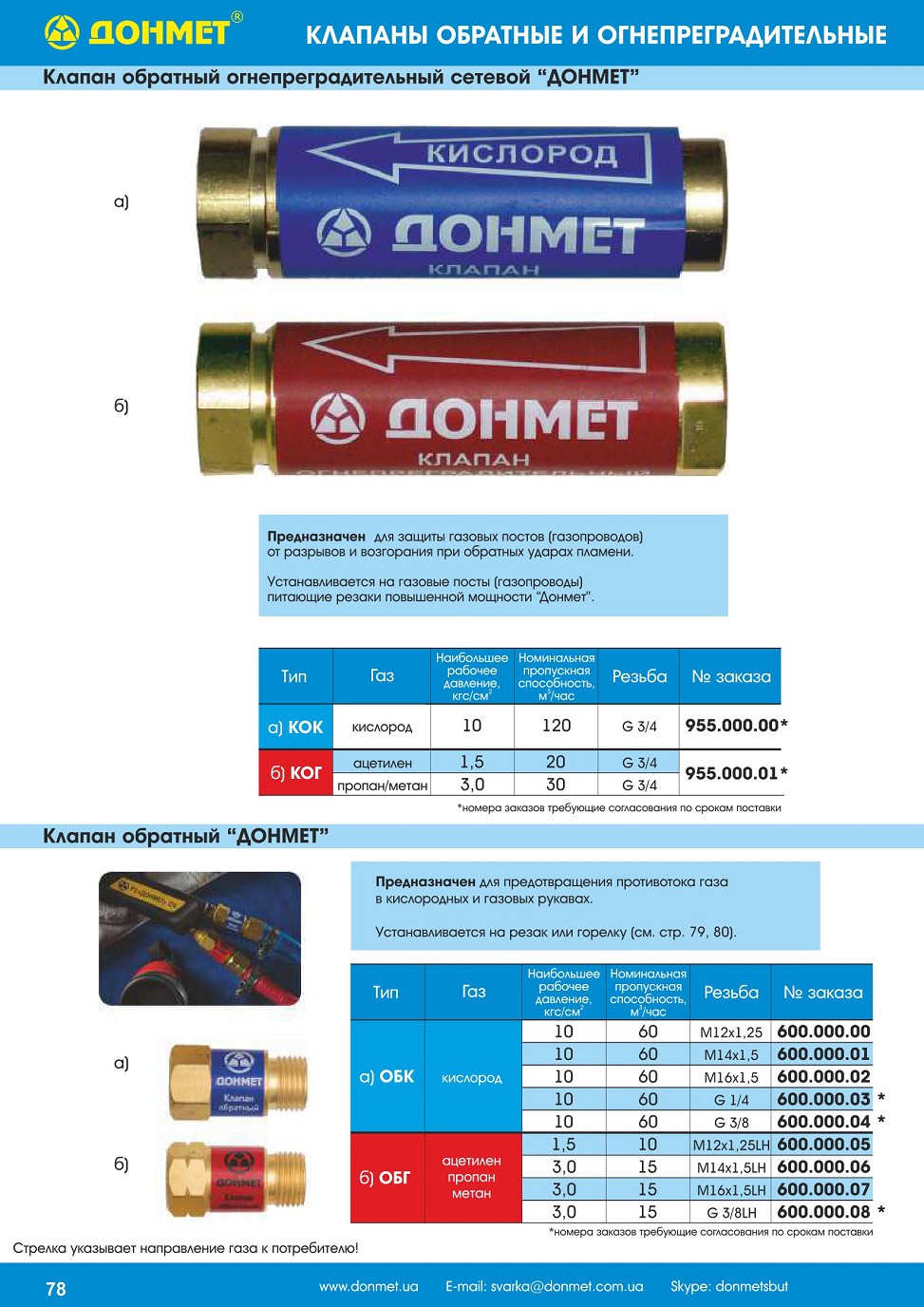

Клапан обратный огнепреградительный сетевой “ДОНМЕТ”

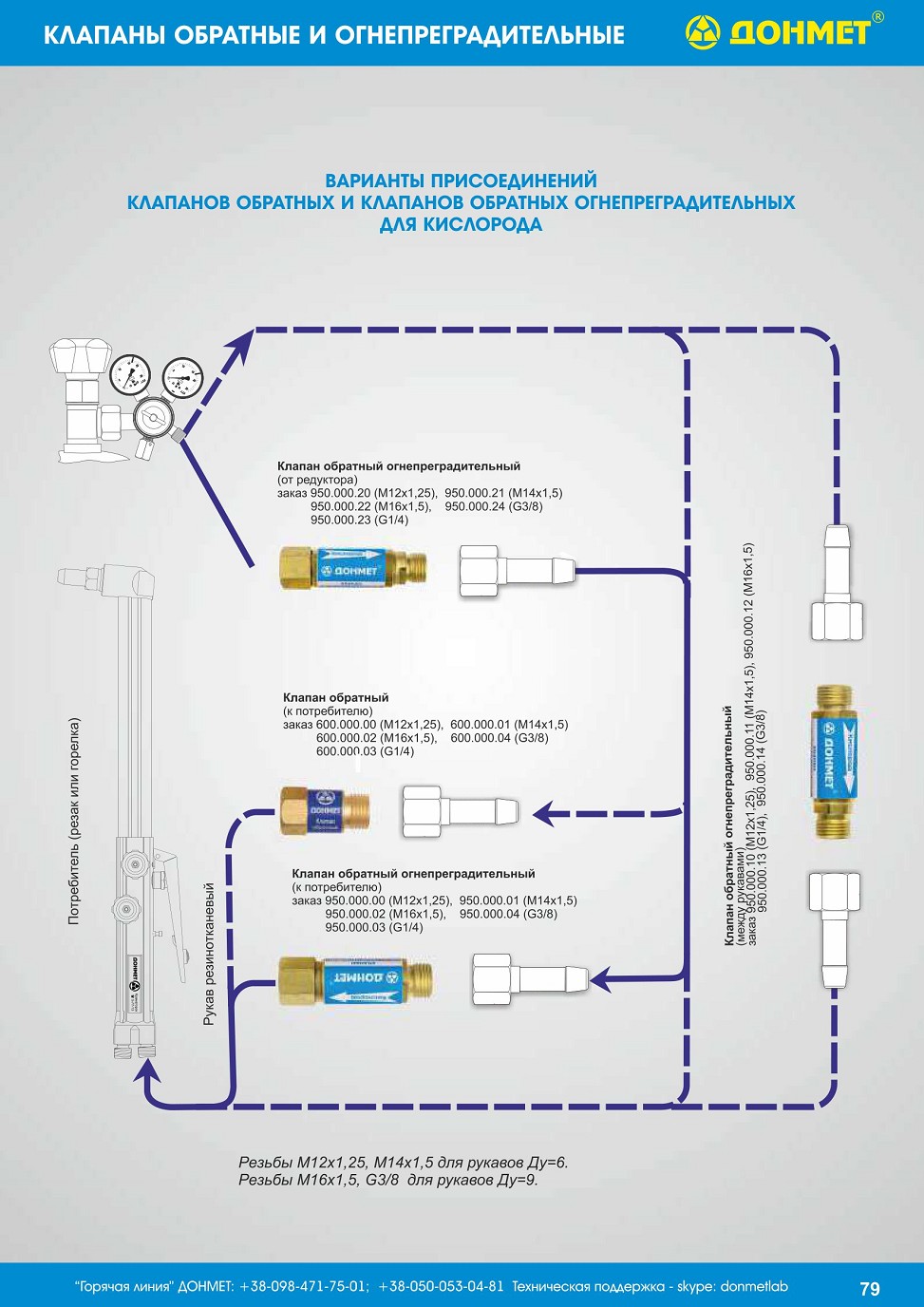

ВАРИАНТЫ ПРИСОЕДИНЕНИЙ КЛАПАНОВ ОБРАТНЫХ И КЛАПАНОВ ОБРАТНЫХ ОГНЕПРЕГРАДИТЕЛЬНЫХ ДЛЯ КИСЛОРОДА

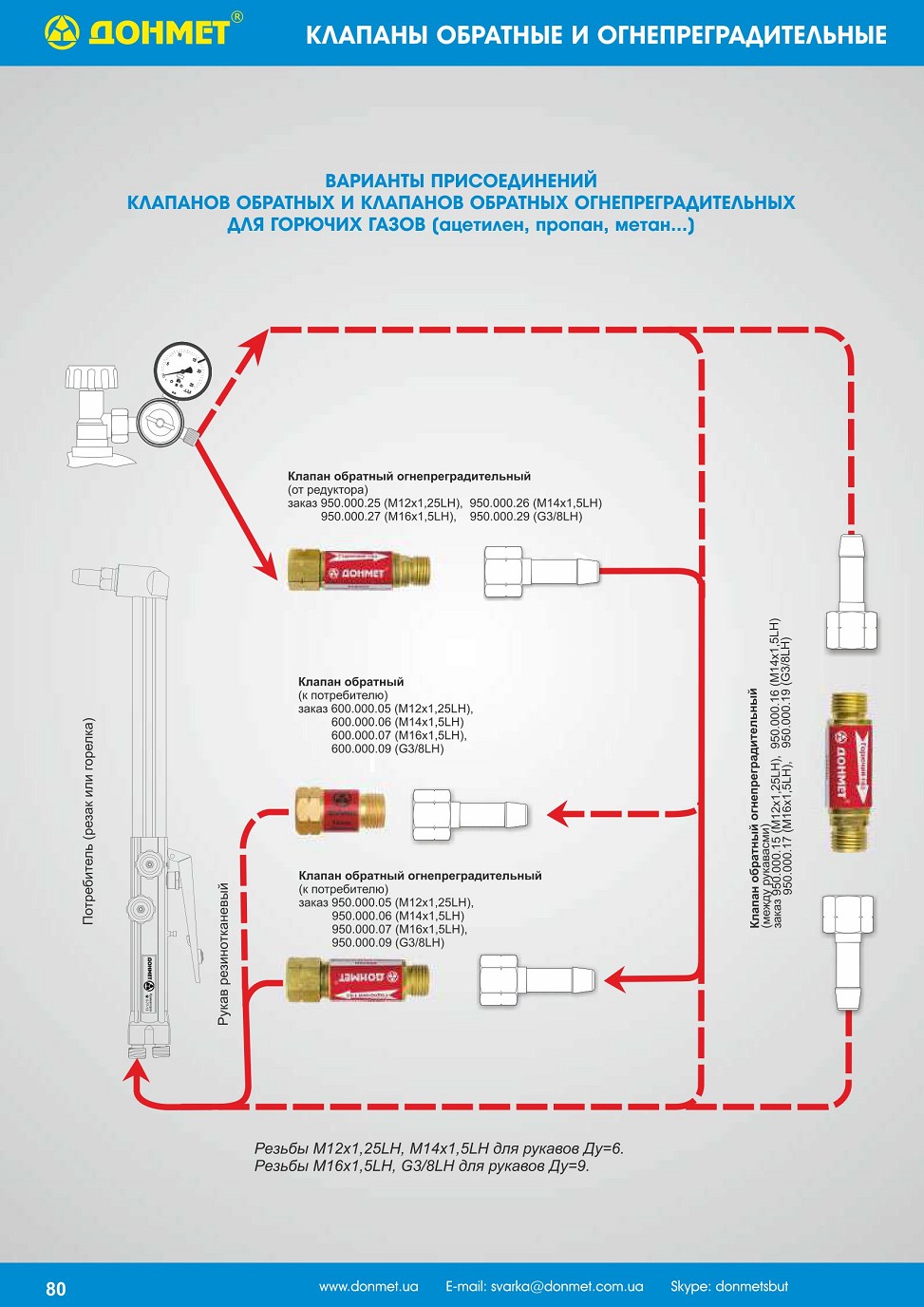

ВАРИАНТЫ ПРИСОЕДИНЕНИЙ КЛАПАНОВ ОБРАТНЫХ И КЛАПАНОВ ОБРАТНЫХ ОГНЕПРЕГРАДИТЕЛЬНЫХ ДЛЯ ГОРЮЧИХ ГАЗОВ (ацетилен, пропан, метан...)

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
1) Что такое обратный клапан
Обратный клапан - предохранительное устройство, предотвращающее обратный ток газов. Обратный клапан предотвращает опасные эксплуатационные состояния и разрушение оборудования (аппаратуры) при их неправильном использовании или аварии.
2) Что такое огнепреградительный клапан?
Огнепреградительный клапан - предохранительное устройство, предотвращающее прохождение пламени, возникающее при обратном ударе или разложении горючего газа, а также его смеси с кислородом или воздухом, в защищаемое оборудование, аппаратуру и коммуникации.
3) Чем отличается клапан обратный от клапана огнепреградительного?
В клапане обратном установлено предохранительное устройство, которое защищает аппаратуру только от перетока газов. А в клапане огнепреградительном, кроме предохранительного устройства, встроен пламегасящий элемент, предотвращающий проскок пламени и прекращающий процесс горения в его микропорах (<40 мкм).
4) Я поставил клапаны огнепреградительные на резак, кислородный и газовый. В результате обратного удара у меня сгорела трубка смеси. Почему огнепреградители не защитили резак?
Клапаны огнепреградительные ставятся на входные штуцера резака или горелки, и имеют возможность защищать оборудование, стоящее за ними, т. е. в данном случае это рукав, редуктор и баллон. Соответственно огнепреградители не смогли защитить трубку смеси от перегорания.
5) Возможна ли работа клапана огнепреградительного на давлении кислорода свыше 25 кгс/см2?
В соответствии с требованиями ГОСТа 12.2.052-81 «Оборудование работающее с газообразным кислородом», при типе контакта Ml, запрещается использование нержавеющих сталей при давлении кислорода свыше 25 кгс/см2 и скорости движения потока 25-80 м/с, т.к. может произойти возгорание.

В конструкции клапана огнепреградительного используется пламегасящий элемент изготовленный из порошка нержавеющего марки 12Х18Н10Т, значит эксплуатация клапана огнепреградительного при давлении свыше 25 кгс/см2 запрещена, т.к. возможно возгорание пламегасящего элемента.
6) Какой срок службы у огнепреградительного клапана, и можно ли его ремонтировать.
В лаборатории завода ДОНМЕТ, опытным путем установлено, что огнепреградительный клапан может выдержать до 50 обратных ударов подряд, или 3000 обратных ударов при условии полного остывания клапана после каждого цикла срабатывания. После чего огнепреградительный клапан считается непригодным к эксплуатации, ввиду снижения его пропускной способности более чем на 30%. Снижение пропускной способности связано с засорением пор пламягасящей вставки сажей.

Отремонтировать клапан возможно только в условиях предприятия-изготовителя, но дешевле

купить новый. и„ А.

1) Почему но редукторах отсутствуют заводские номера?
ГОСТ 13861 «Редукторы для газопламенной обработки», согласно которому Завод «ДОНМЕТ» изготавливает редукторы, не требует нанесения номеров.
2) Как часто нужно менять мембрану и редуцирующий клапан?
Редуцирующий клапан и мембрану нужно менять по факту выхода из строя или при выявлении отклонений от нормы при периодической проверке редуктора на герметичность 1 раз в 3 месяца (согласно ПРАВИЛ БЕЗОПАСНОЙ РАБОТЫ С ИНСТРУМЕНТОМ И ПРИСПОСОБЛЕНИЯМИ п.8.3.69)
3) Как часто необходимо обезжиривать редуктор?
При условии правильной эксплуатации нет необходимости обезжиривания, так как оно произведено заводом-изготовителем.
4) Почему замерзает углекислотный/аргоновый редуктор.
Редуктор замерзает из-за содержания влаги в редуцируемом газе при его длительном отборе в большом объеме. Чтобы избежать замерзания углекислотного редуктора, необходимо использовать подогреватель проточного типа (с учетом его пропускной способности). Аргоновый редуктор может замерзать только в случае, когда баллон заправлен аргоном, перенасыщенным водяными парами, что является нарушением требований ГОСТ 10157 «Аргон газообразный и жидкий».
5) Можно ли использовать углекислотные редукторы производства ДОНМЕТ для подачи газа в аквариум.
Поскольку для аквариума нужен очень малый расход, одного редуктора недостаточно. Необходимо настроить редуктор на минимальное давление (до 1 атм) и на выходе редуктора установить пневмодроссель (можно игольчатый вентиль).

Подробнее в видео (переход через QR-код)
Как часто нужно поверять манометры.
Согласно НПАОП 0.00-1.07-94 ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ п.5.3.11: Поверка манометров с их опломбированием или клеймением должна проводиться не реже 1 раза в 12 месяцев.
Единицы измерения давления:
1 бар (bar) =0,1 МПа (MPa)

1 бар (bar) = 1,020 кг/см2 (kg/cm2)

1 бар (bar) = 0,99 атм.физ. (atm)

1 бар (bar) = 10197 мм.вод.ст. (mm Н20)
В
На вопросы ответила: Елена Красненко Инженер-конструктор

РЕДУКТОРЫ БАЛЛОННЫЕ ГАЗОВЫЕ
Редукторы балонные газовые предназначены для понижения давления рабочих газов, поступающих из баллона или газораспределительного трубопровода, и автоматического поддержания постоянным рабочего давления этих газов.

Завод «ДОНМЕТ» выпускает редукторы, предназначенные для работы с такими видами газов: кислород, пропан-бутан, МАФ, ацетилен, метан (природный газ), водород, азот, аргон, гелий, воздух, С02 (углекислота), сварочные смеси (MIX).

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

- надежность (возврат по рекламациям не более 0,1%);

- все рабочие и присоединительные детали изготавливаются из латуни;

- все манометры поверены в сертифицированной лаборатории.

РЕДУКТОРЫ БАЛЛОННЫЕ ГАЗОВЫЕ

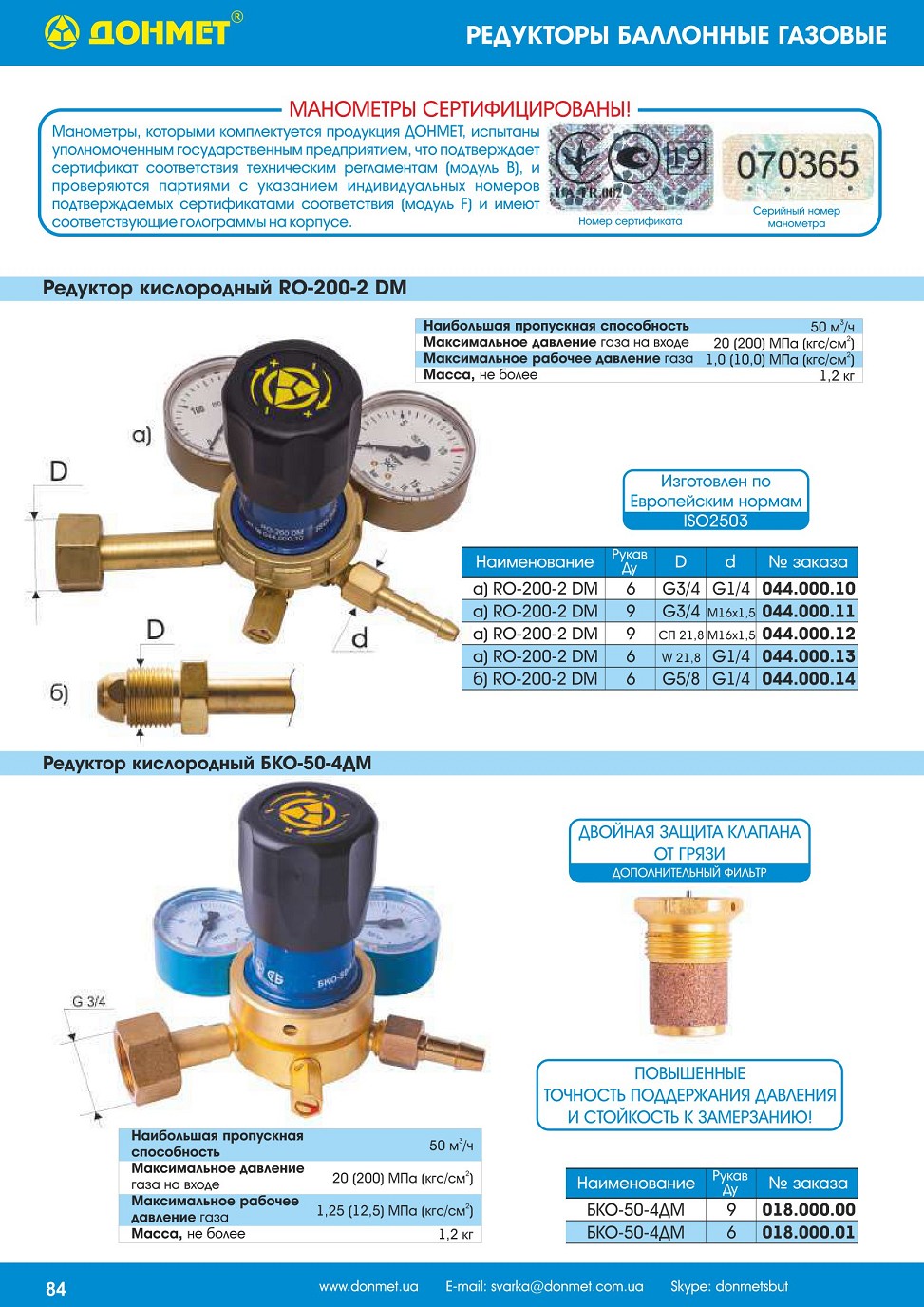

Редуктор кислородный RO-200-2 DM

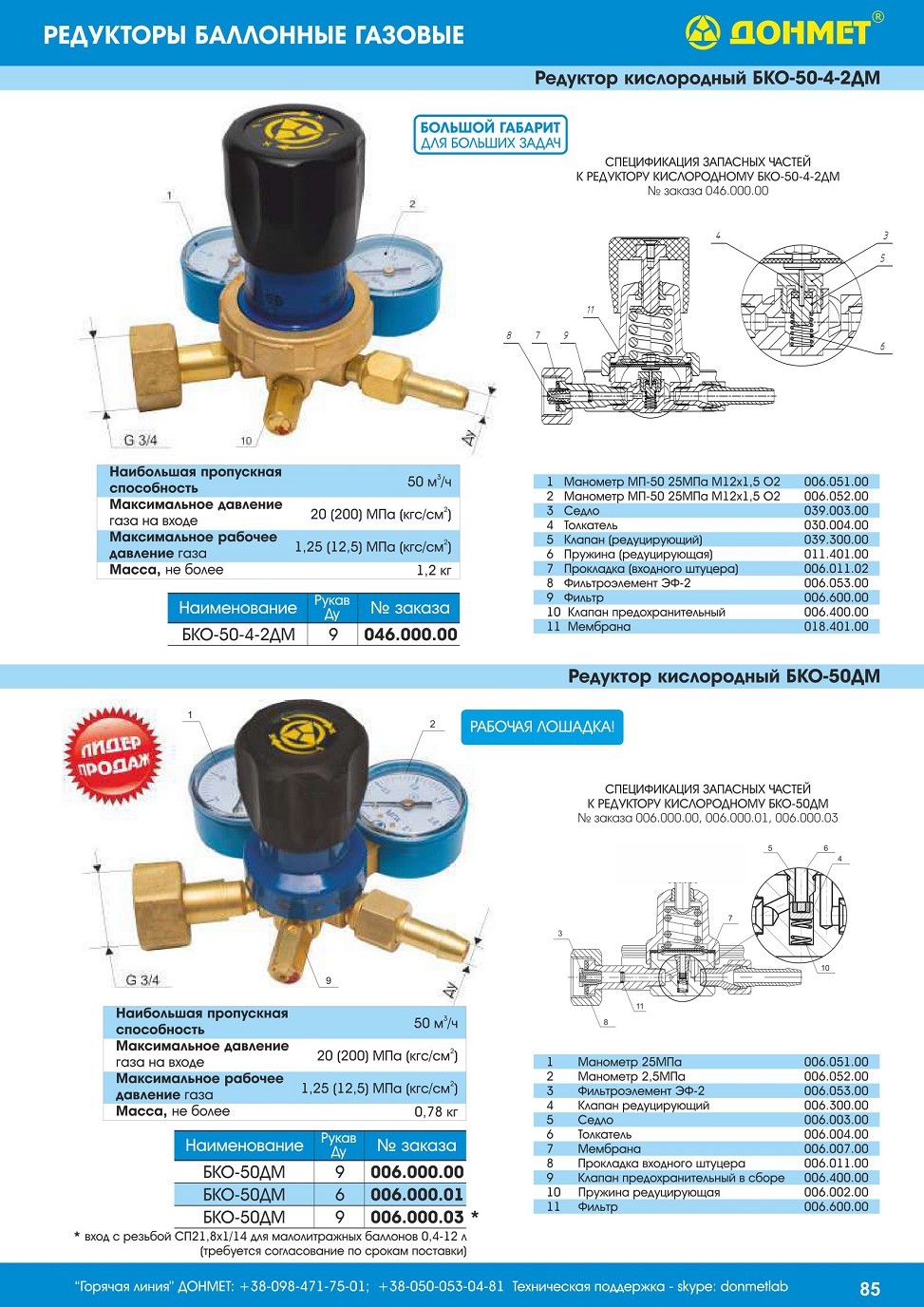

Редуктор кислородный БКО-50-4-2ДМ

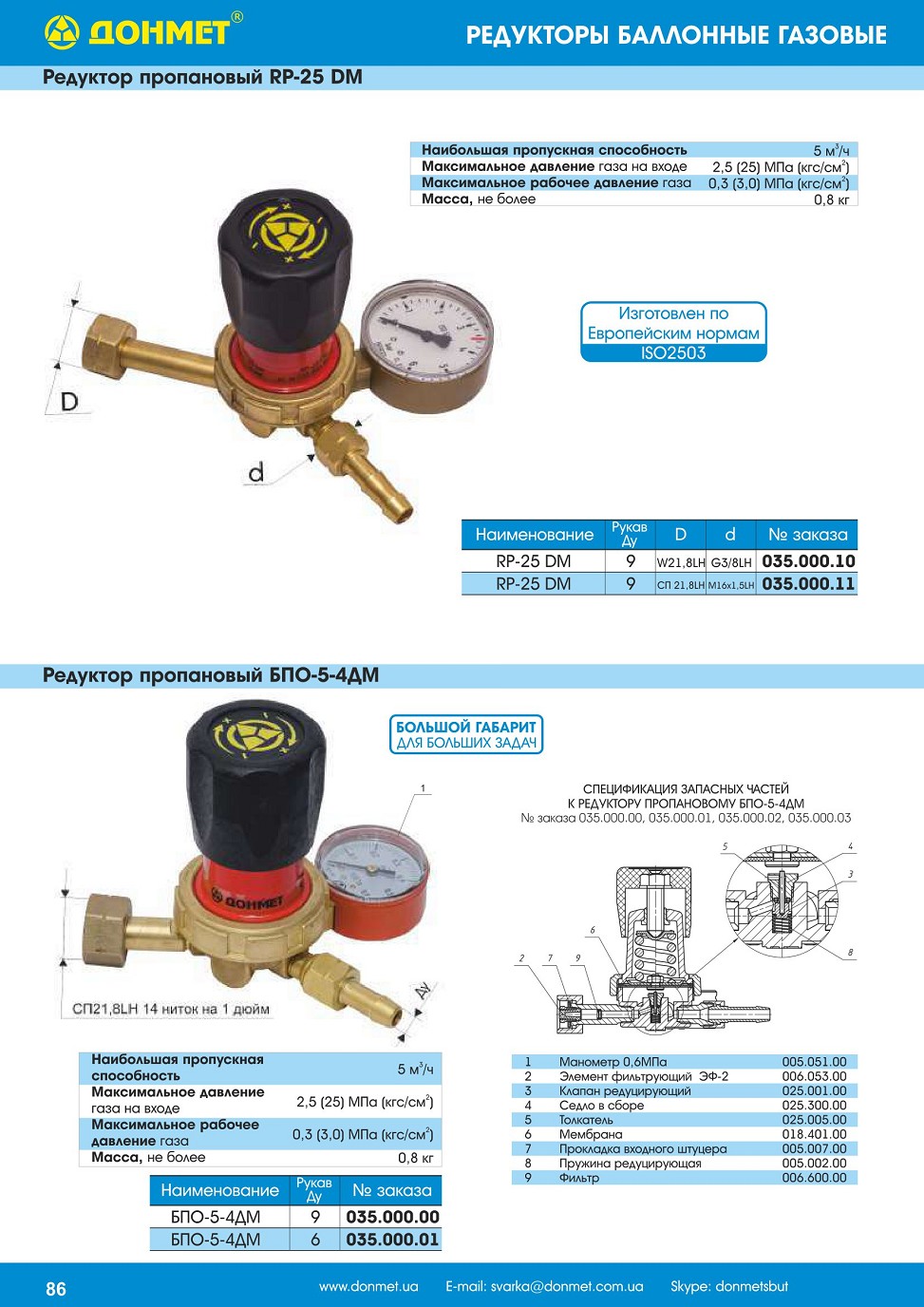

Редуктор пропановый RP-25 DM

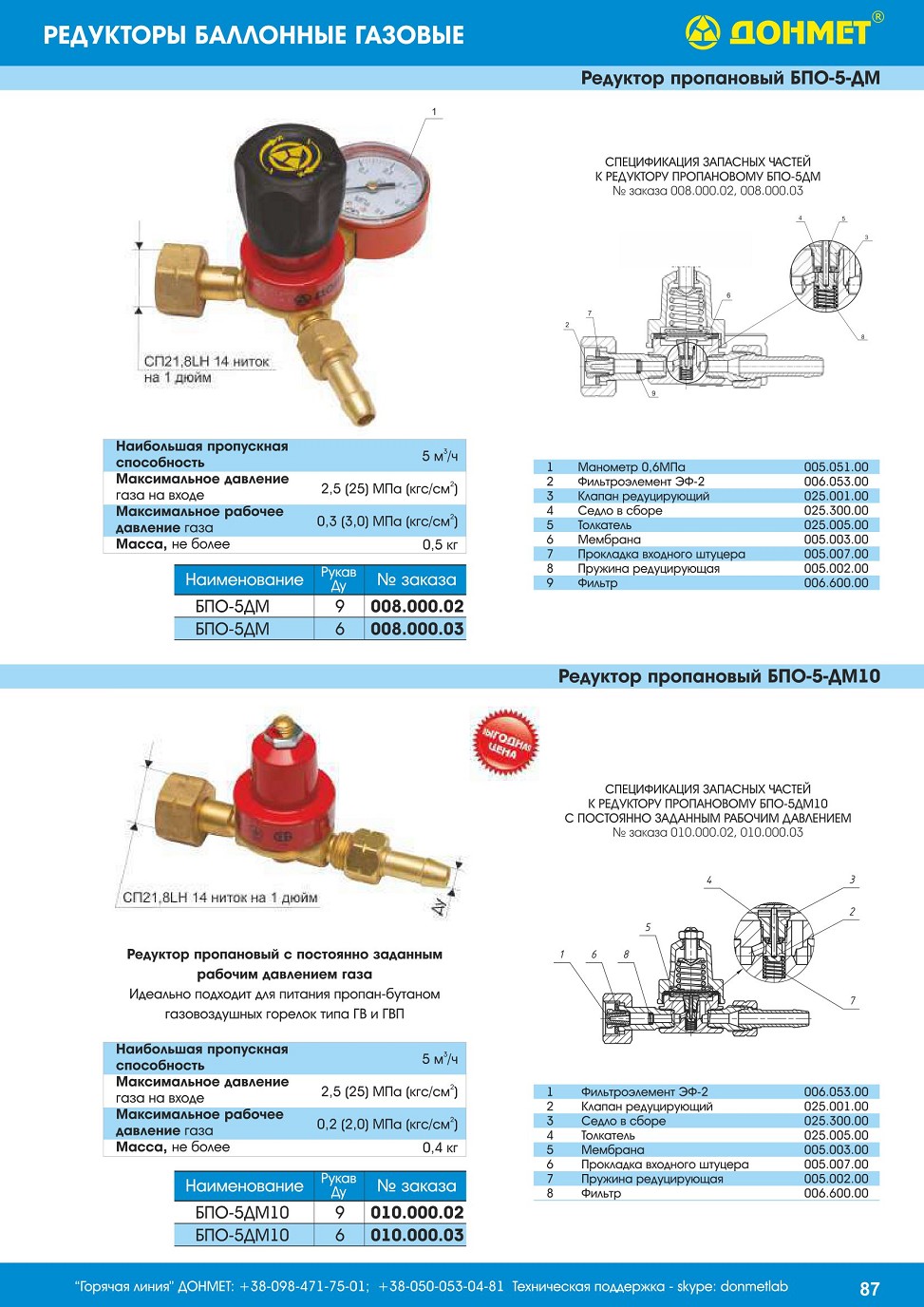

Редуктор пропановый БПО-5-ДМ

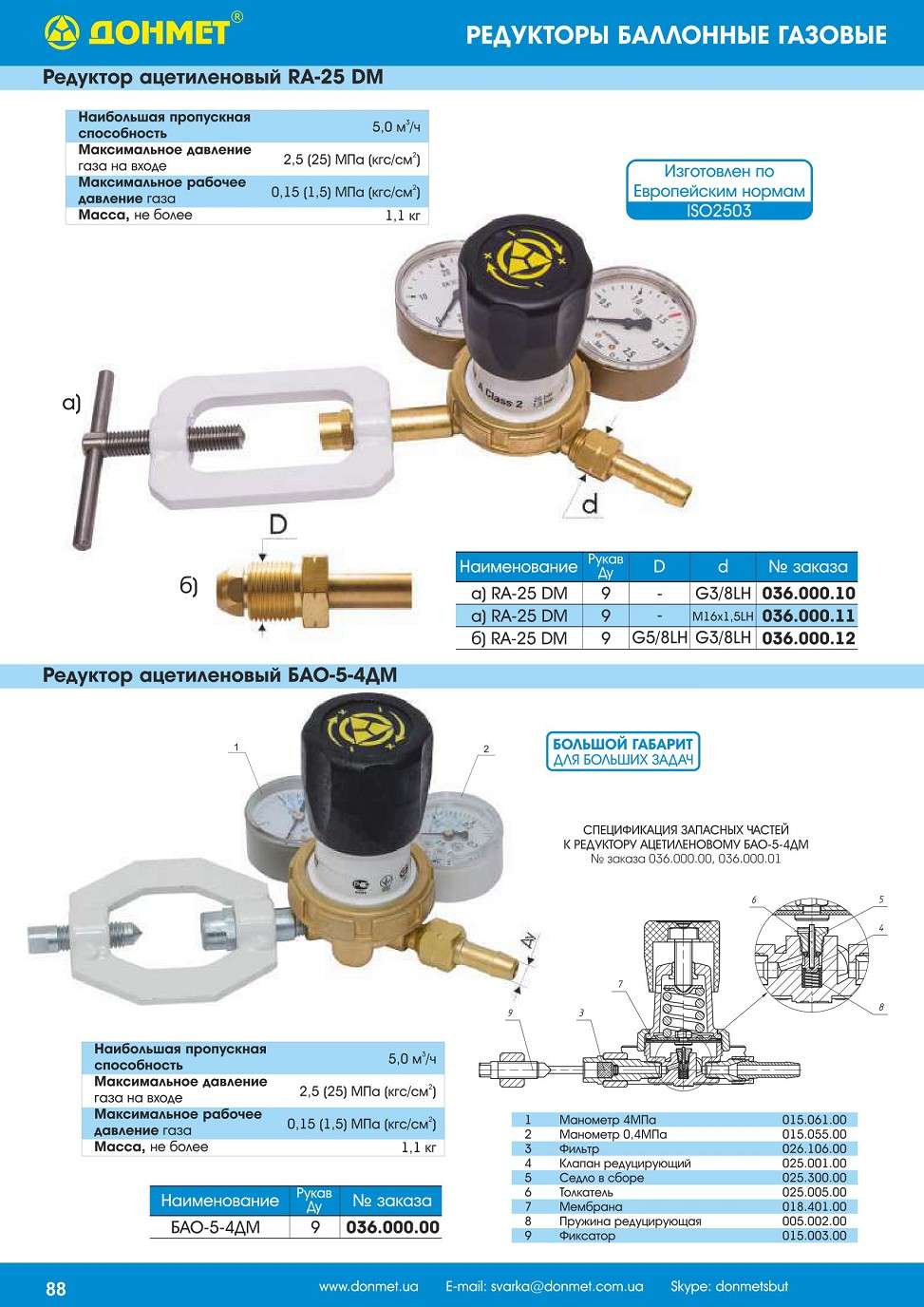

Редуктор ацетиленовый RA-25 DM

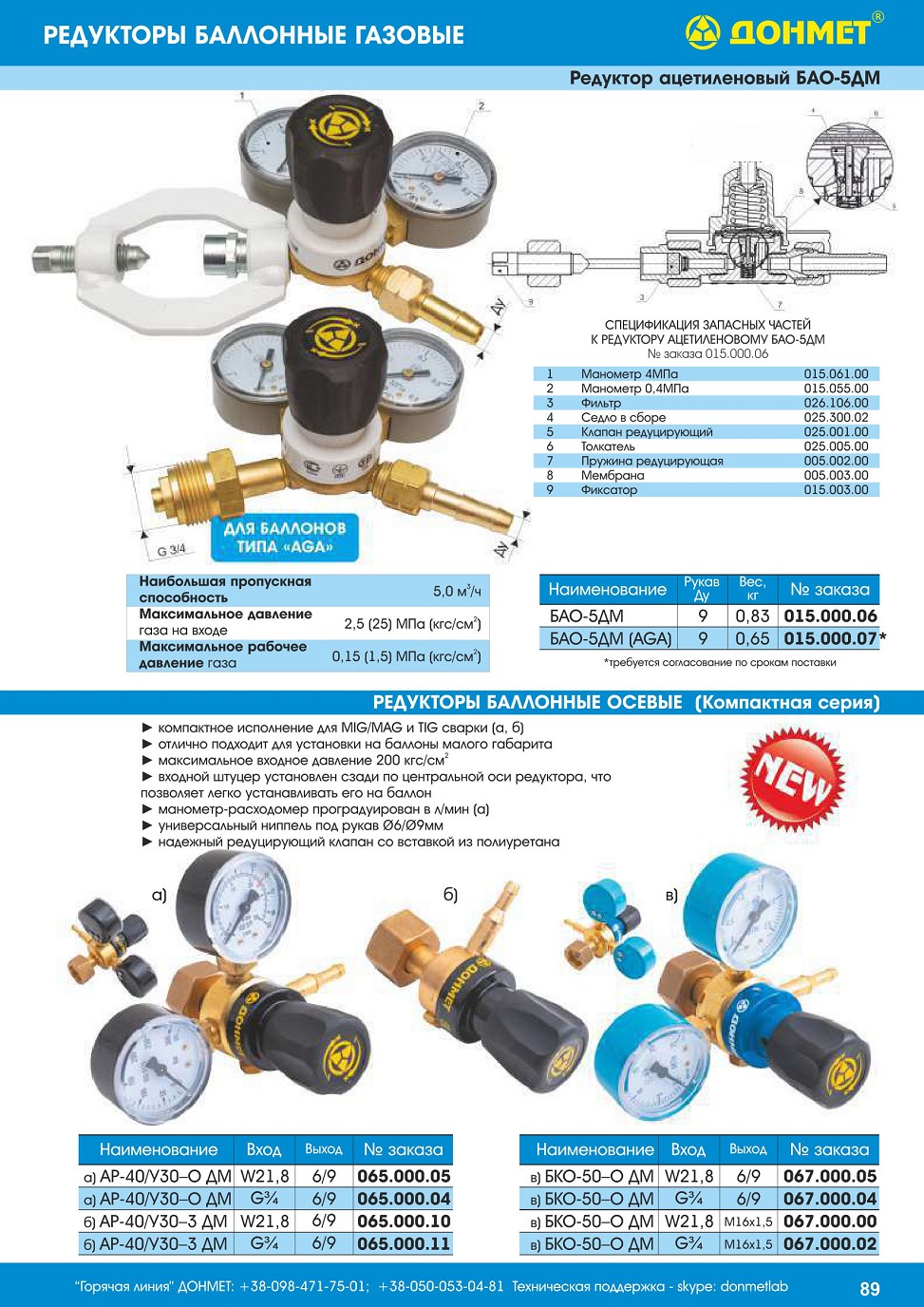

Редуктор ацетиленовый БАО-5ДМ

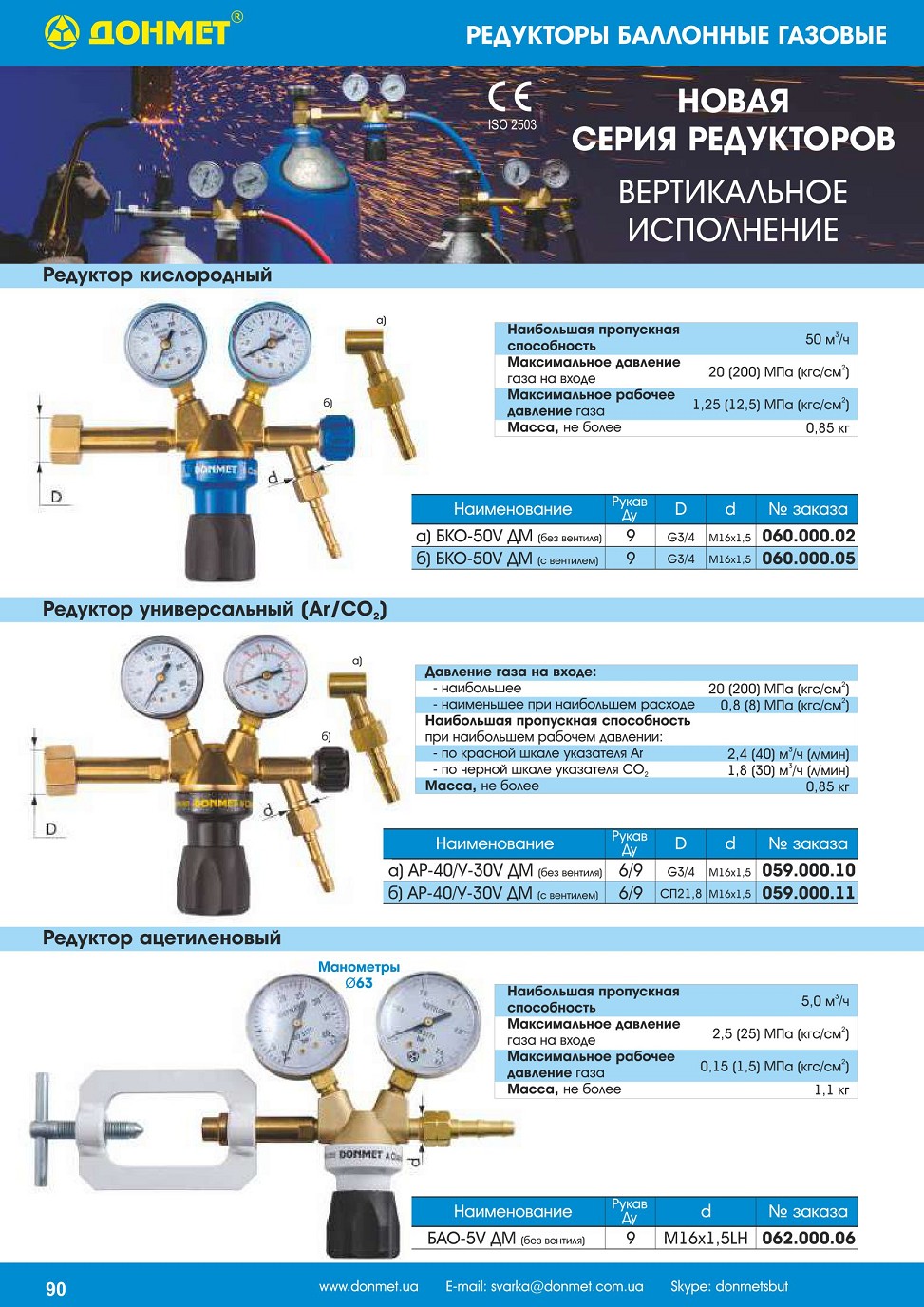

Редуктор кислородный

РЕДУКТОРЫ (РЕГУЛЯТОРЫ PACXOДА (Ar/CO2)

Регуляторы расхода предназначены для понижения давления аргона, углекислого газа или смесей газов, поступающих из баллона, и автоматического поддержания заданного расхода этих газов постоянным при питании электросварочного или другого оборудования.

Регуляторы расхода снабжены манометром-расходомером со шкалой расхода защитного газа, отградуированной в л/мин или ротаметром. Регуляторы расхода специально разработаны для питания сварочных полуавтоматов (MIG/MAG), аргонодуговых установок (TIG/WIG/GTAW) и установок автоматической сварки (GMAW).

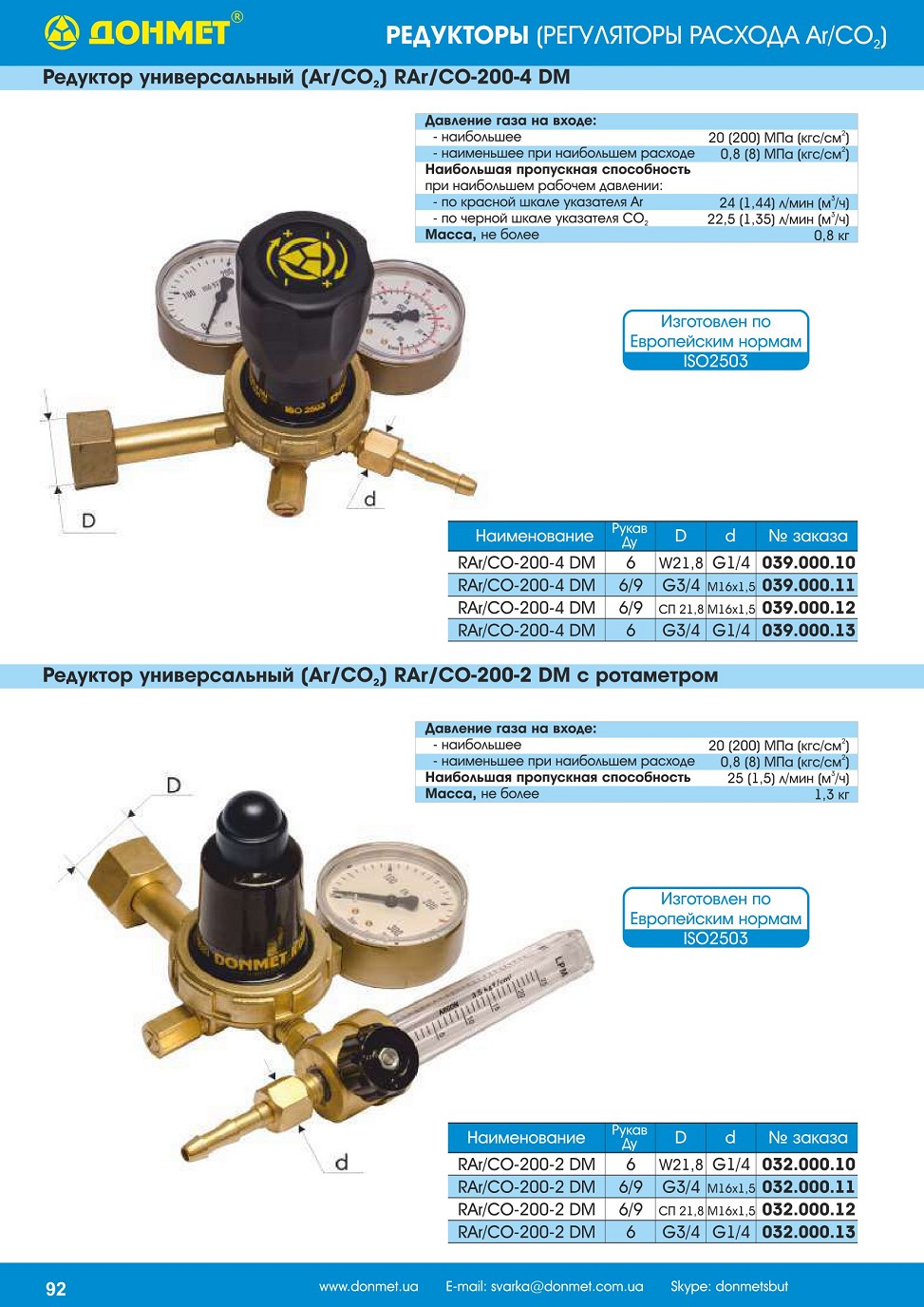

Редуктор универсальный (Ar/CO2) RAr/CO-200-4 DM

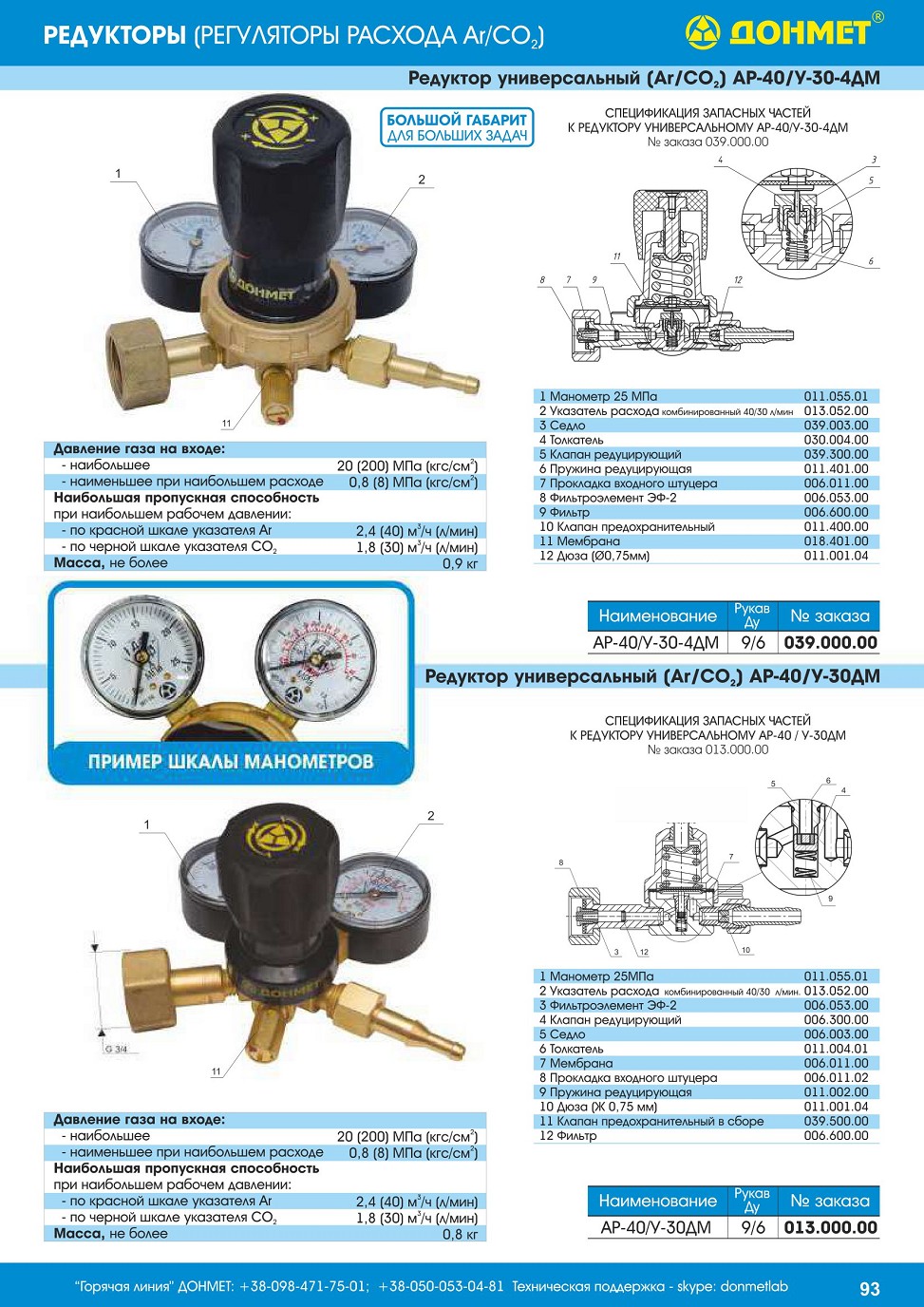

Редуктор универсальный (Аr/СO2) АР-40/У-30-4ДМ

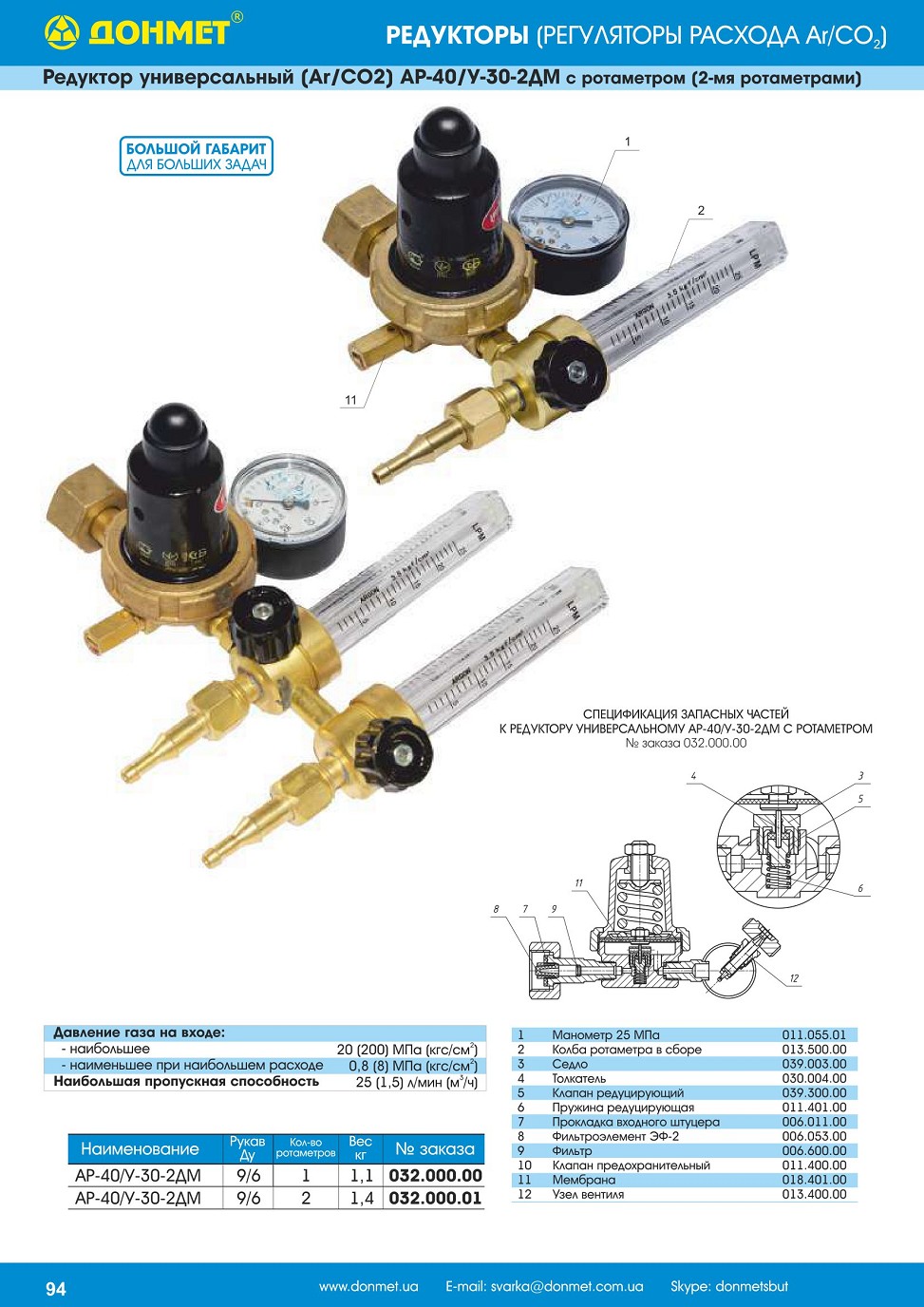

Редуктор универсальный (Аr/СO2) АР-40/У-30-2ДМ с ротаметром (2-мя ротаметрами)

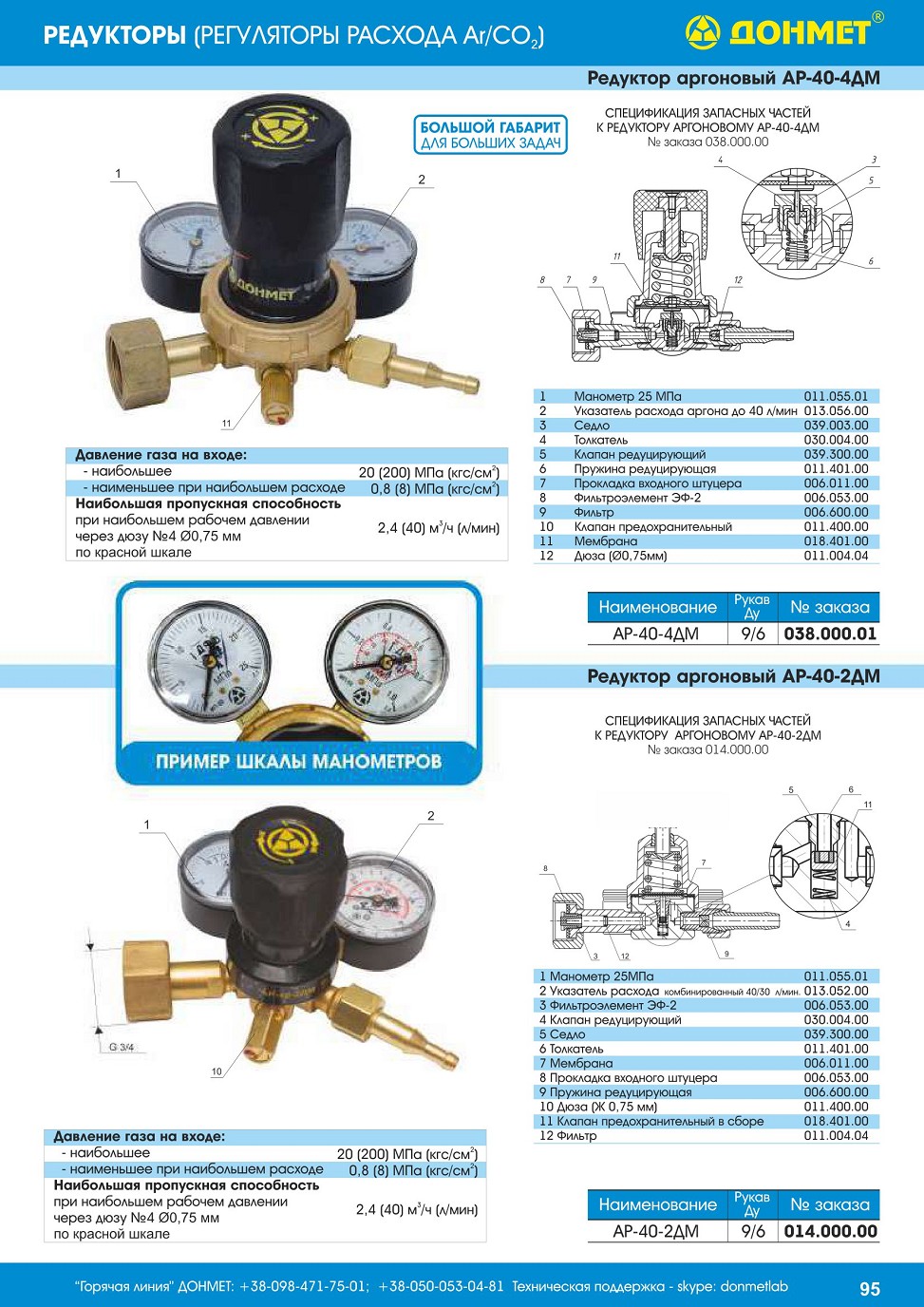

Редуктор аргоновый АР-40-4ДМ

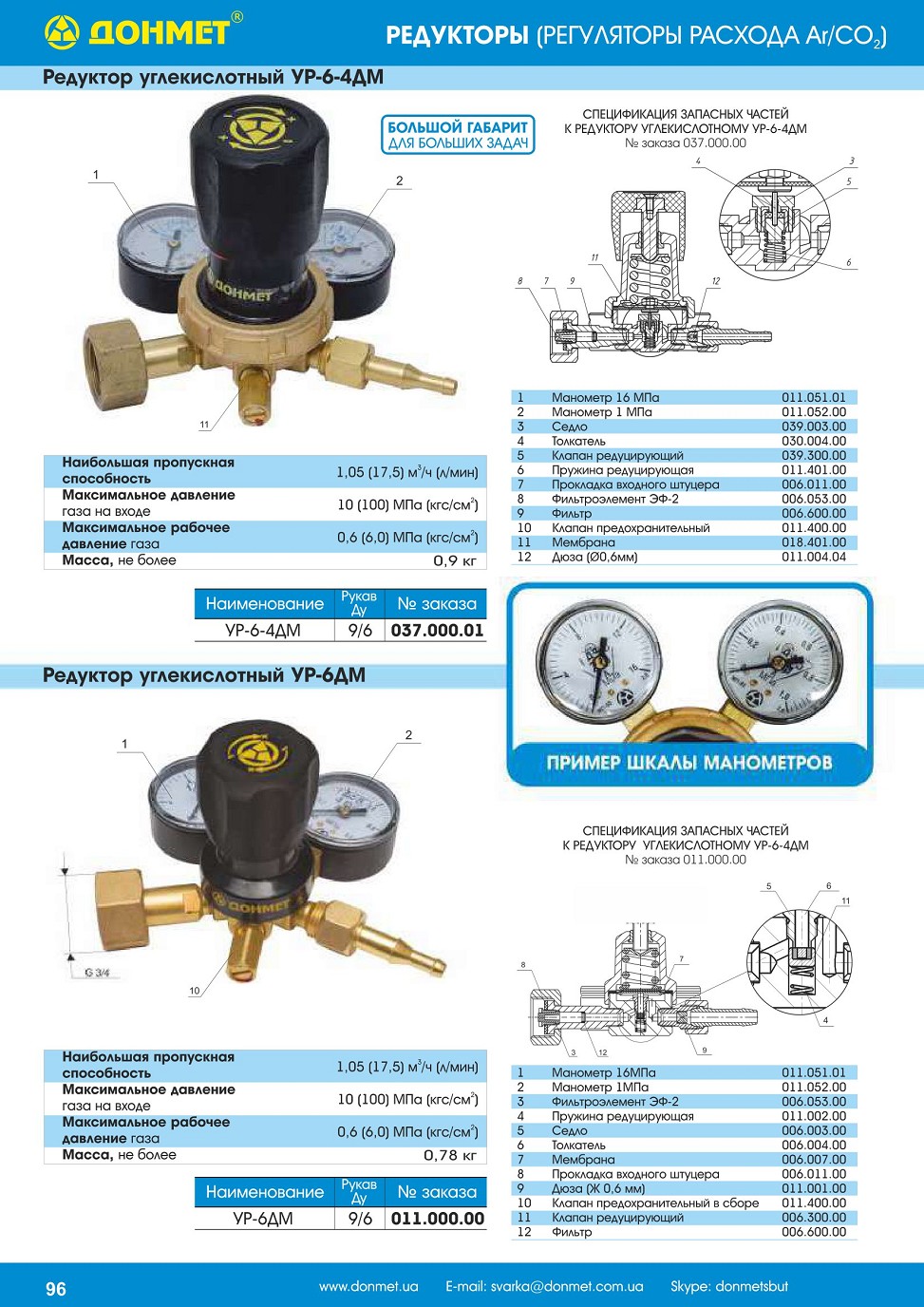

Редуктор углекислотный УР-6-4ДМ

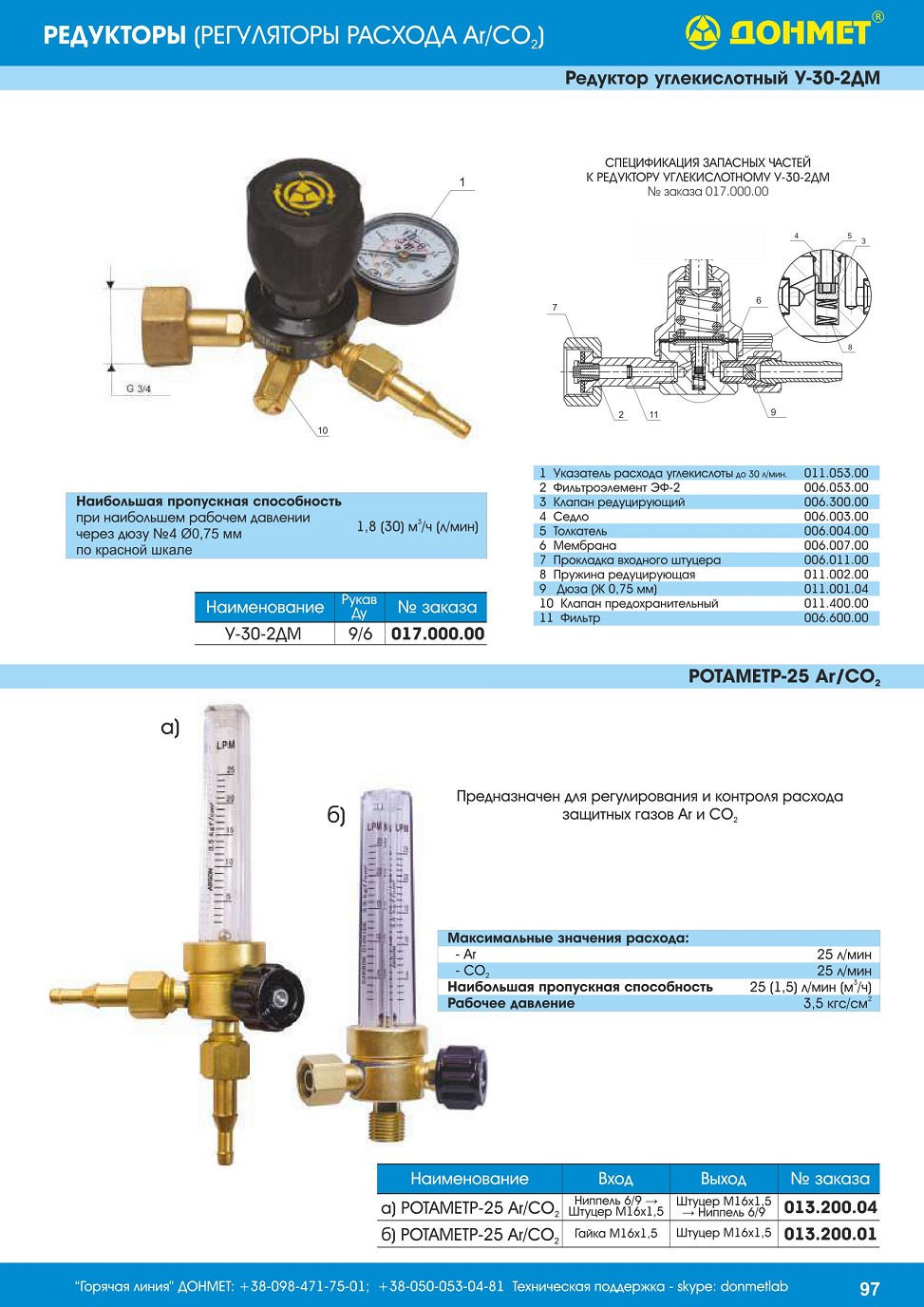

Редуктор углекислотный У-30-2ДМ

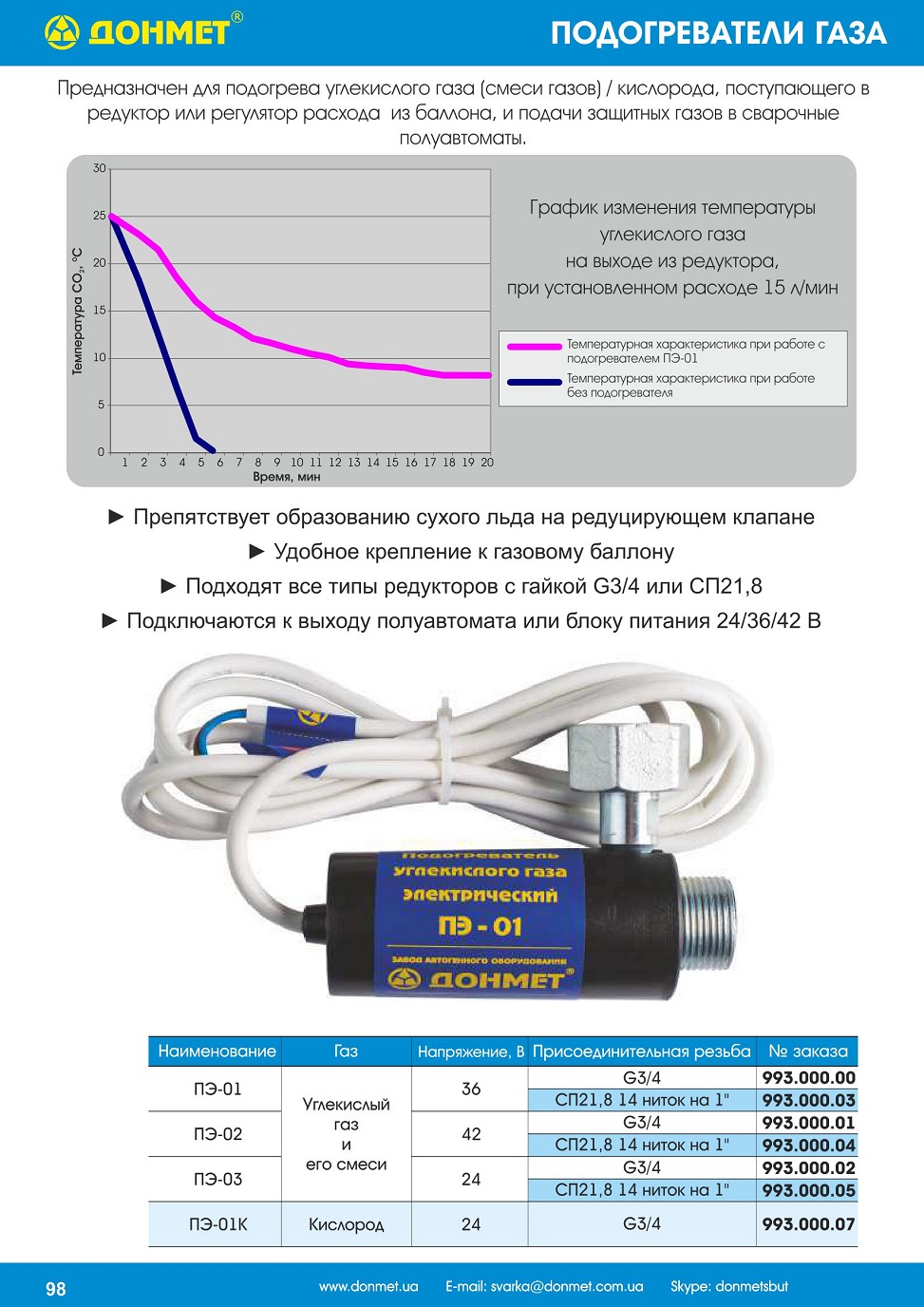

ПОДОГРЕВАТЕЛИ ГАЗА

Предназначен для подогрева углекислого газа (смеси газов) / кислорода, поступающего в редуктор или регулятор расхода из баллона, и подачи защитных газов в сварочные полуавтоматы.

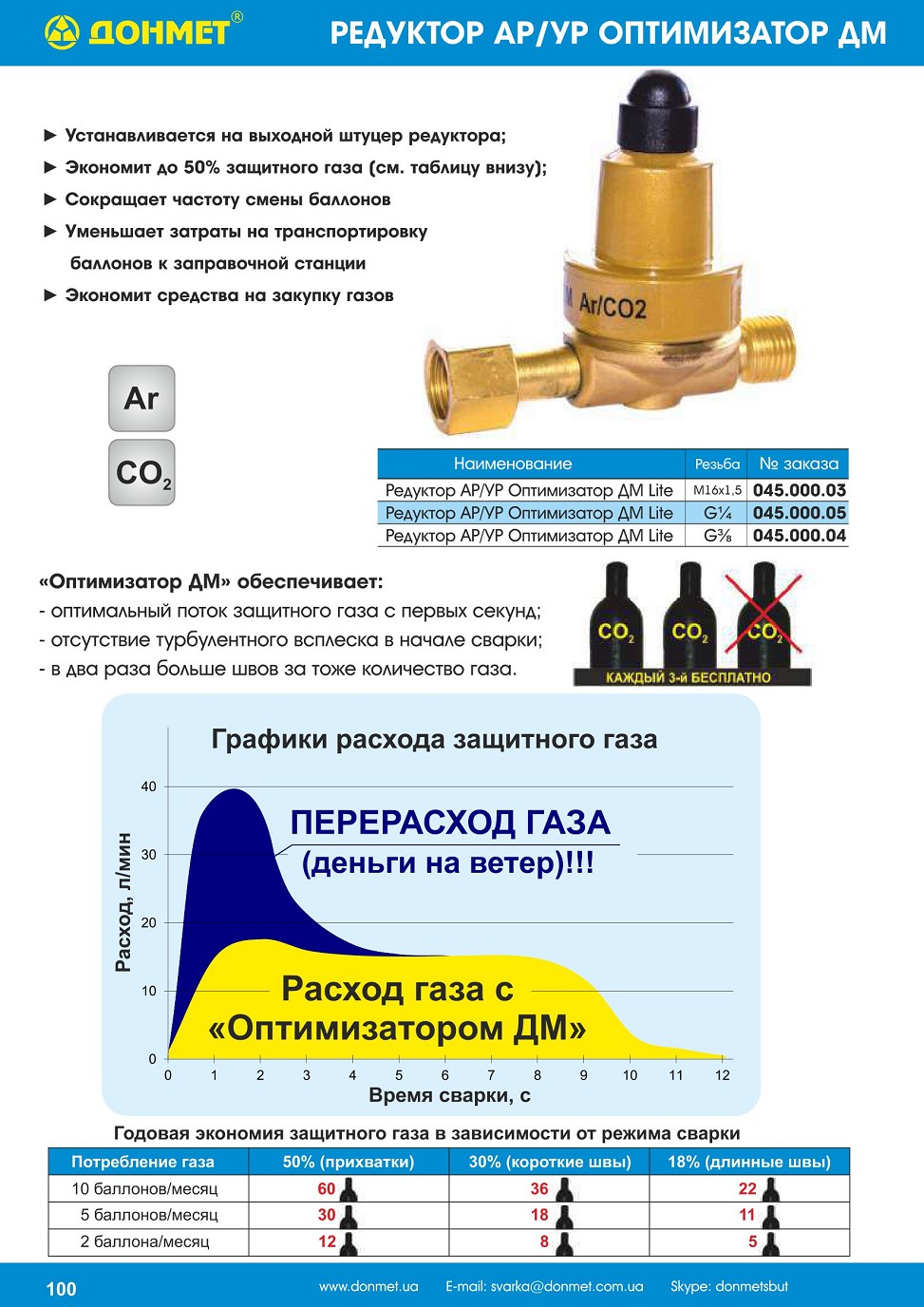

РЕДУКТОР АР/УР ОПТИМИЗАТОР ДМ

УСТРОЙСТВО ДЛЯ ЭКОНОМИИ и ОПТИМАЛЬНОГО ПОТОКА УГЛЕКИСЛОГО ГАЗА / АРГОНА
Большинство редукторов для дуговой сварки настроены на максимальное давление - 6 кгс/см2 при расходе до 32 л/мин.

«Оптимизатор ДМ» обеспечивает необходимую защиту сварочной ванны на давлении 1 кгс/см2 при том же расходе - 32 л/мин. Это позволяет экономить до 50% газа.

► Устанавливается на выходной штуцер редуктора;

► Экономит до 50% защитного газа (см. таблицу внизу);

► Сокращает частоту смены баллонов

► Уменьшает затраты на транспортировку

баллонов к заправочной станции

► Экономит средства на закупку газов
